Electrocardiografía: Pedro Serrano, MD, PhD, FESC

Presentación del tema: "Electrocardiografía: Pedro Serrano, MD, PhD, FESC"— Transcripción de la presentación:

1 Electrocardiografía: Pedro Serrano, MD, PhD, FESC
Lo más básico. Derivaciones. Ondas. Segmentos. Intervalos. Pedro Serrano, MD, PhD, FESC Zaragoza (Spain) © 2017

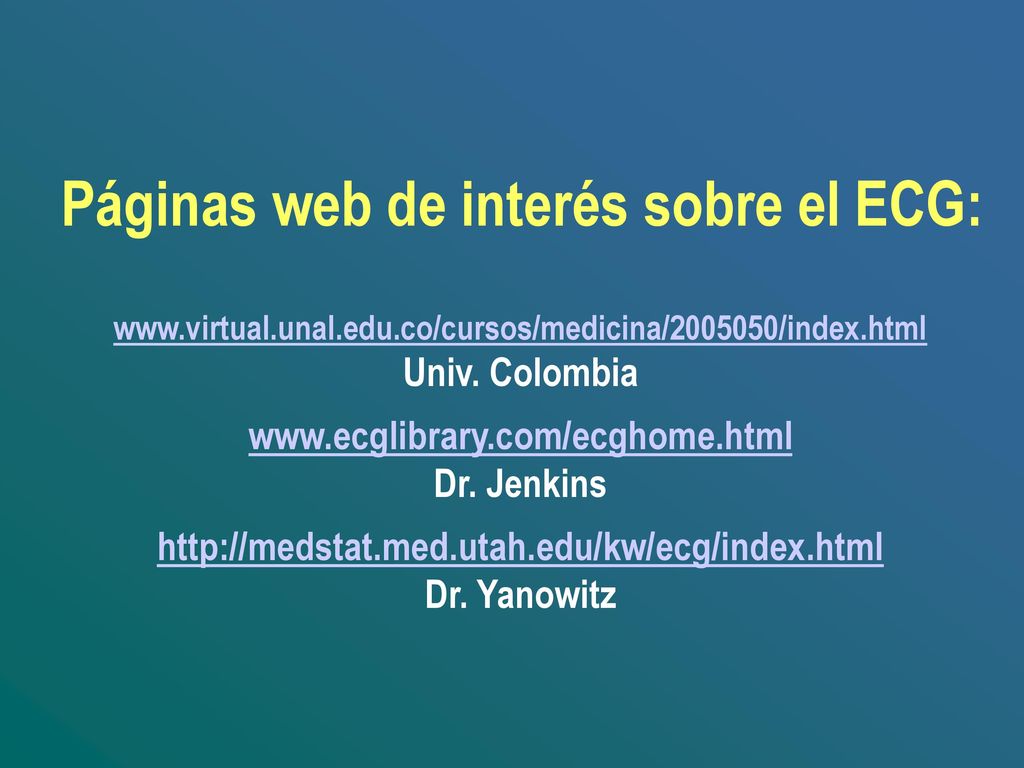

2 Páginas web de interés sobre el ECG:
Univ. Colombia Dr. Jenkins Dr. Yanowitz

3

4 el ECG es una prueba complementaria debe de interpretarse siempre
Ante todo, el ECG es una prueba complementaria y debe de interpretarse siempre en el contexto clínico del paciente.

5

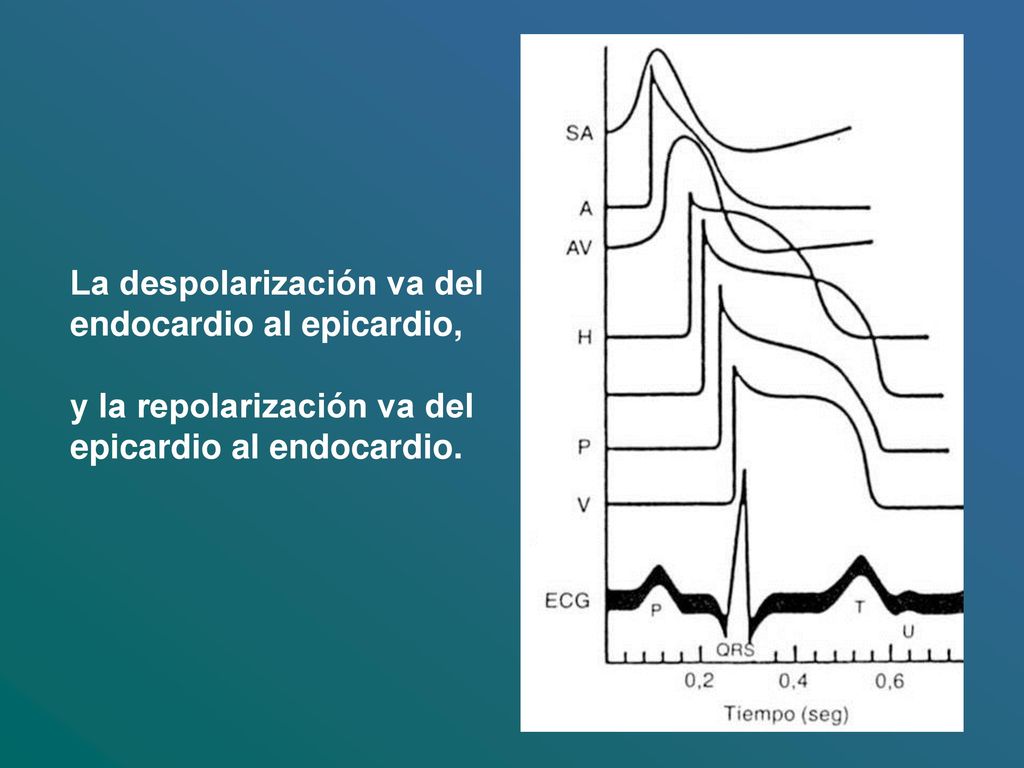

6 La despolarización va del
endocardio al epicardio, y la repolarización va del epicardio al endocardio.

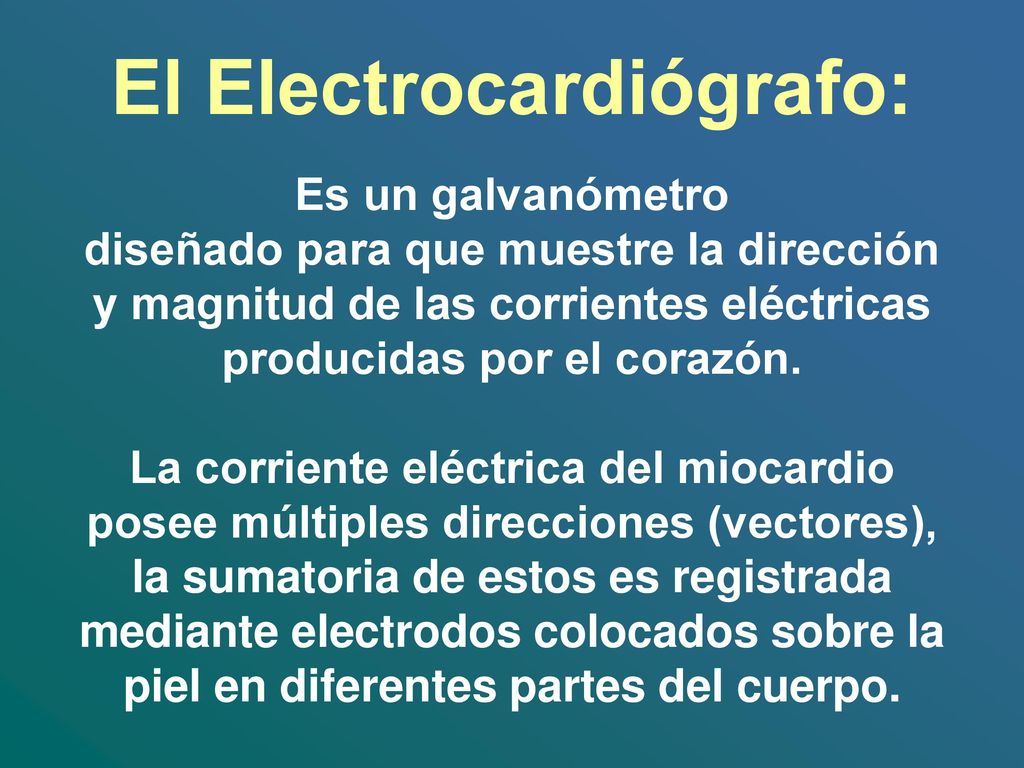

7 El Electrocardiógrafo:
Es un galvanómetro diseñado para que muestre la dirección y magnitud de las corrientes eléctricas producidas por el corazón. La corriente eléctrica del miocardio posee múltiples direcciones (vectores), la sumatoria de estos es registrada mediante electrodos colocados sobre la piel en diferentes partes del cuerpo.

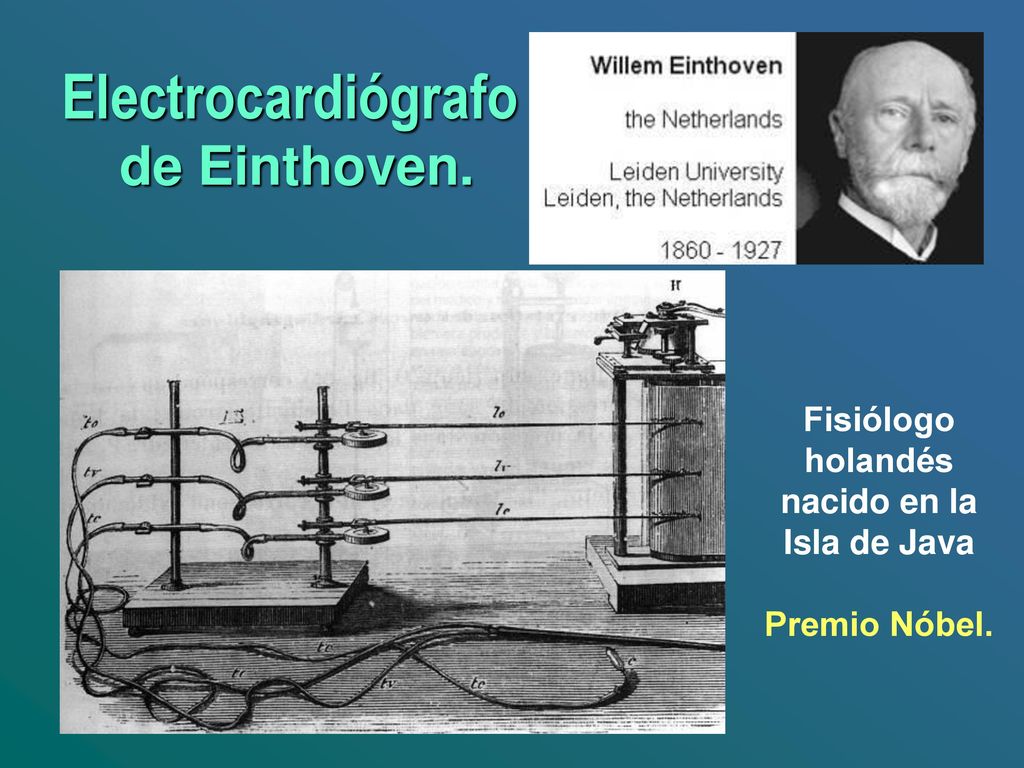

8 Fisiólogo holandés nacido en la Isla de Java
Electrocardiógrafo de Einthoven. Fisiólogo holandés nacido en la Isla de Java Premio Nóbel.

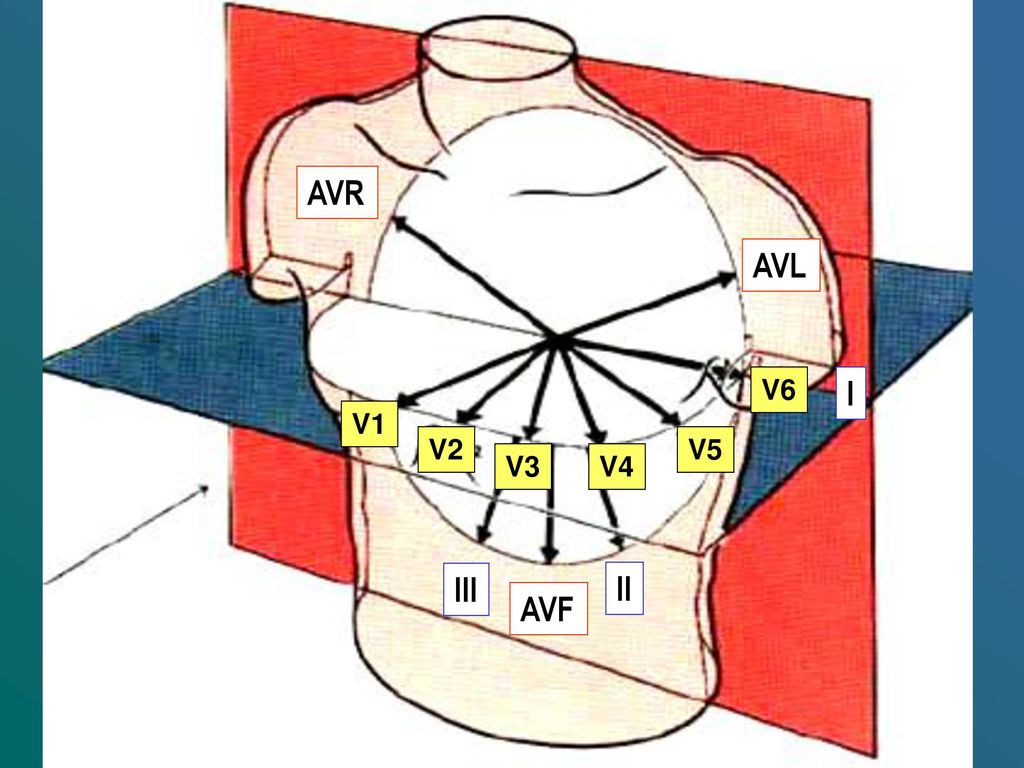

9 Las derivaciones del ECG:
AVR AVL V6 I V1 V2 V5 V3 V4 III II AVF

10 Derivaciones de miembros o de extremidades:
Derivaciones del plano frontal o coronal: I, II, III, AVR, AVL, AVF

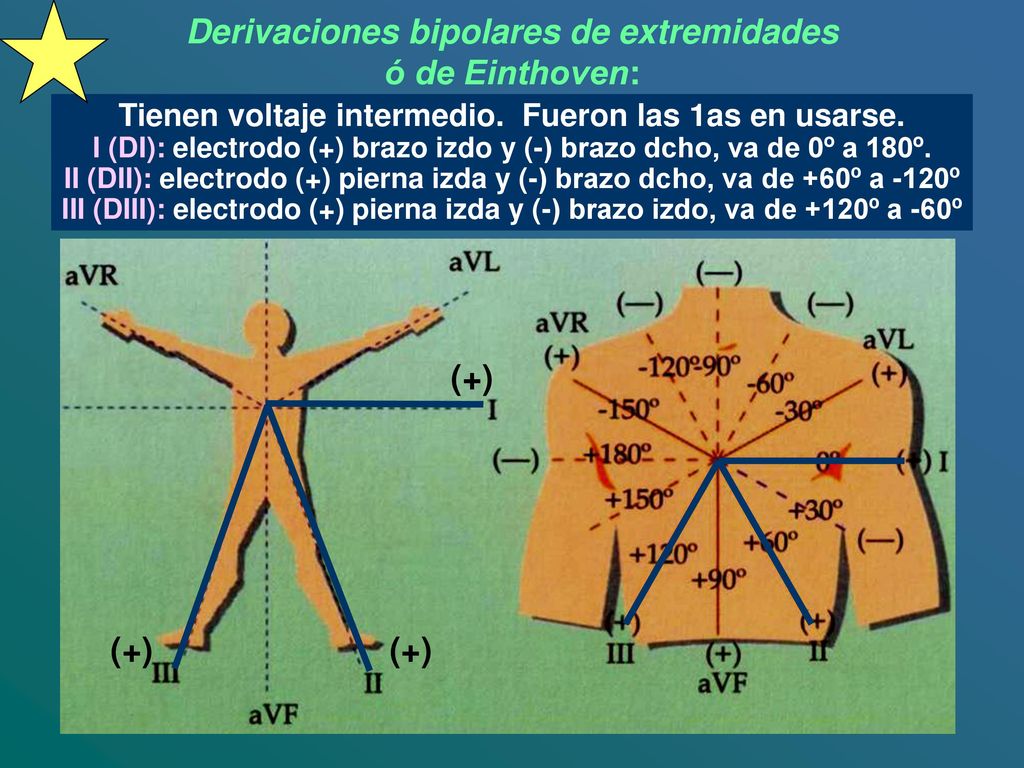

11 Derivaciones bipolares de extremidades ó de Einthoven:
Tienen voltaje intermedio. Fueron las 1as en usarse. I (DI): electrodo (+) brazo izdo y (-) brazo dcho, va de 0º a 180º. II (DII): electrodo (+) pierna izda y (-) brazo dcho, va de +60º a -120º III (DIII): electrodo (+) pierna izda y (-) brazo izdo, va de +120º a -60º (+) (+) (+)

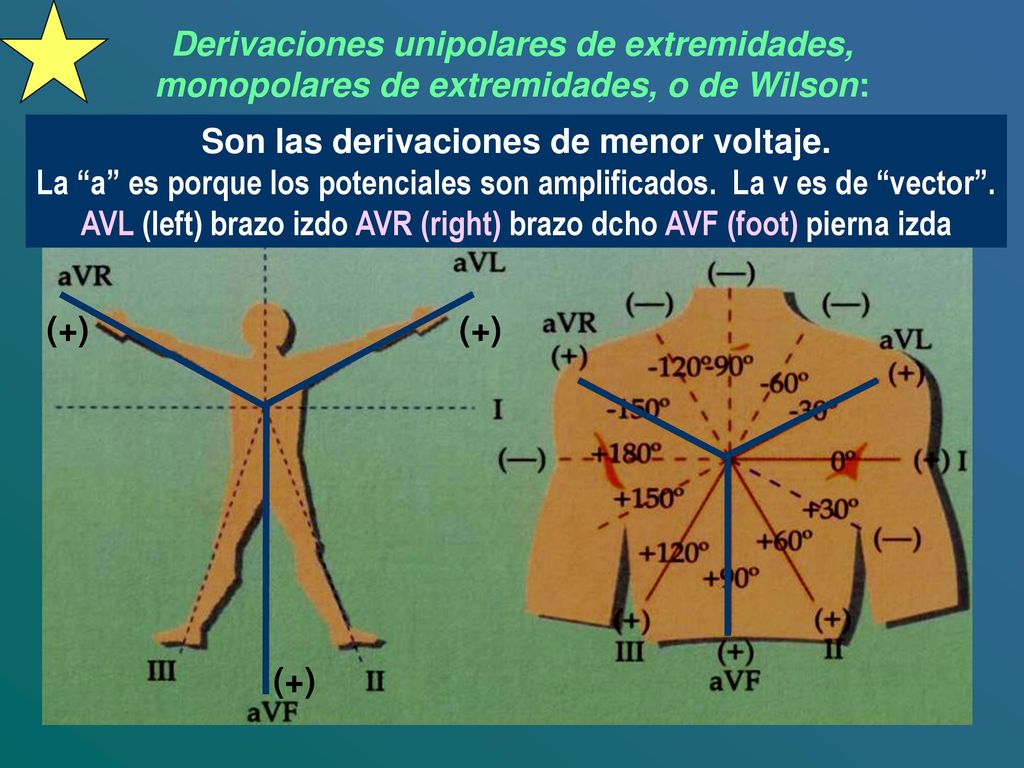

12 Derivaciones unipolares de extremidades,
monopolares de extremidades, o de Wilson: Son las derivaciones de menor voltaje. La “a” es porque los potenciales son amplificados. La v es de “vector”. AVL (left) brazo izdo AVR (right) brazo dcho AVF (foot) pierna izda (+)

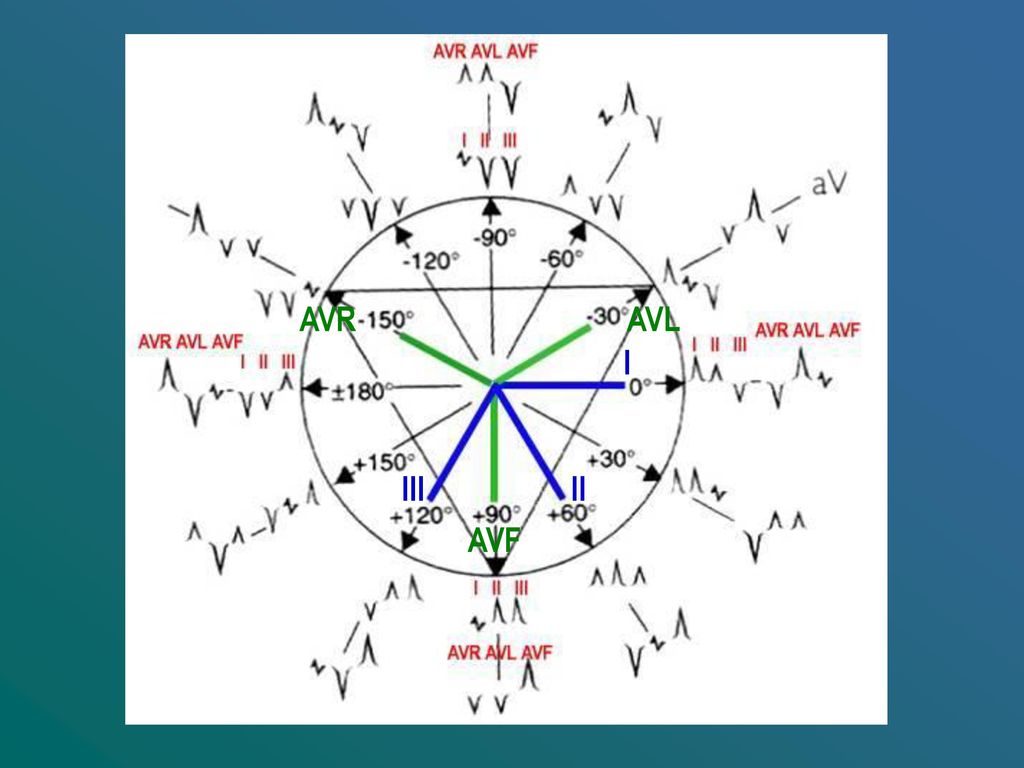

13 AVR AVL I III II AVF

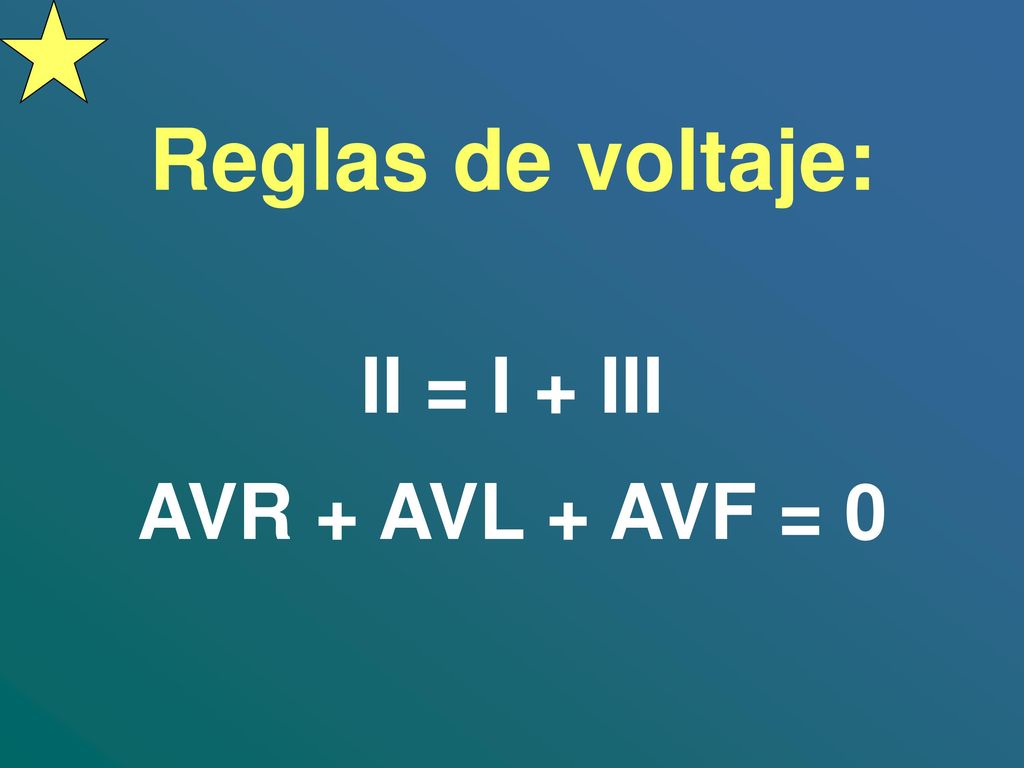

14 Reglas de voltaje: II = I + III AVR + AVL + AVF = 0

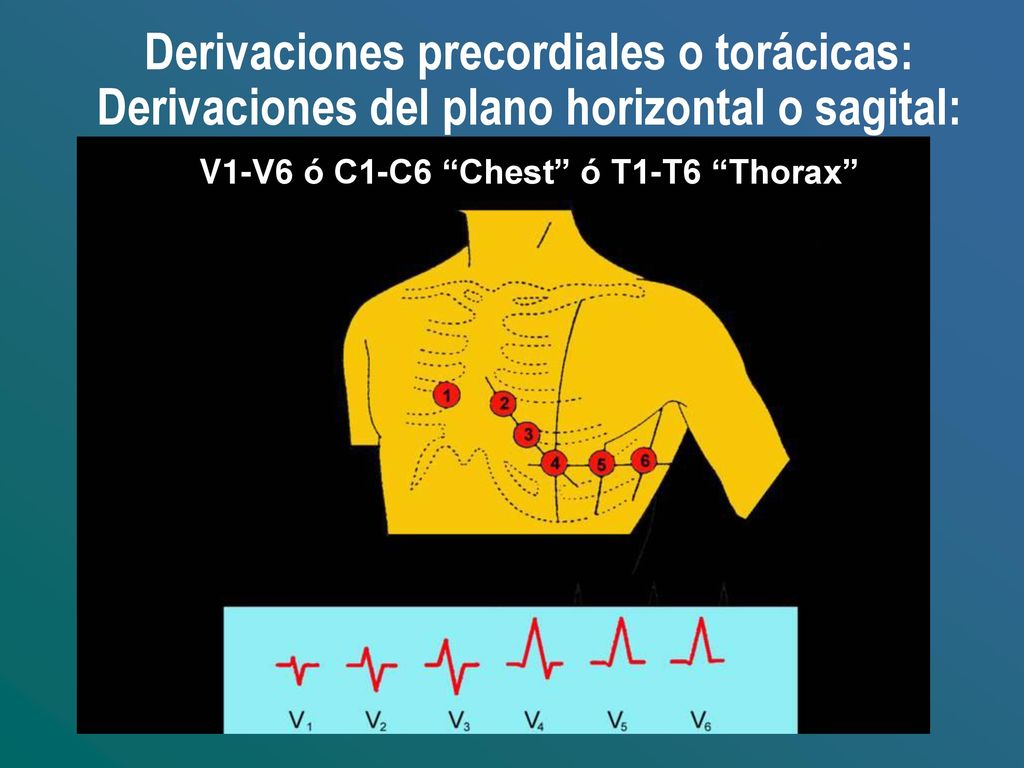

15 Derivaciones precordiales o torácicas:
Derivaciones del plano horizontal o sagital: V1-V6 ó C1-C6 “Chest” ó T1-T6 “Thorax”

16 Derivaciones precordiales:
V1-V6 C1-C6 “Chest” ó T1-T6 “Thorax” Posición de los electrodos: V1: En el 4º espacio intercostal, con el borde paraesternal dcho. V2: En el 4º espacio intercostal con el borde paraesternal izdo. V3: Entre V2 y V4. V4: En el 5º espacio intercostal con línea medio clavicular izda. V5: En el 5º espacio intercostal con la línea axilar anterior. V6: En el 5º espacio intercostal con la línea axilar media..

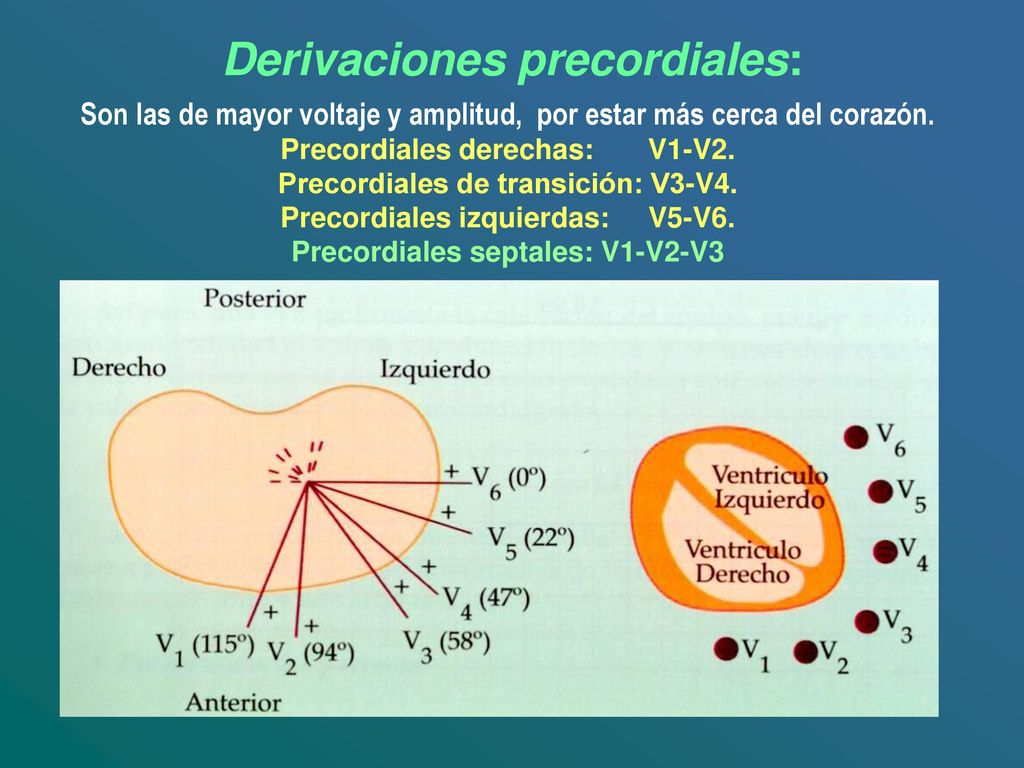

17 Derivaciones precordiales:
Son las de mayor voltaje y amplitud, por estar más cerca del corazón. Precordiales derechas: V1-V2. Precordiales de transición: V3-V4. Precordiales izquierdas: V5-V6. Precordiales septales: V1-V2-V3

18 AVR AVL V6 I V1 V2 V5 V3 V4 III II AVF

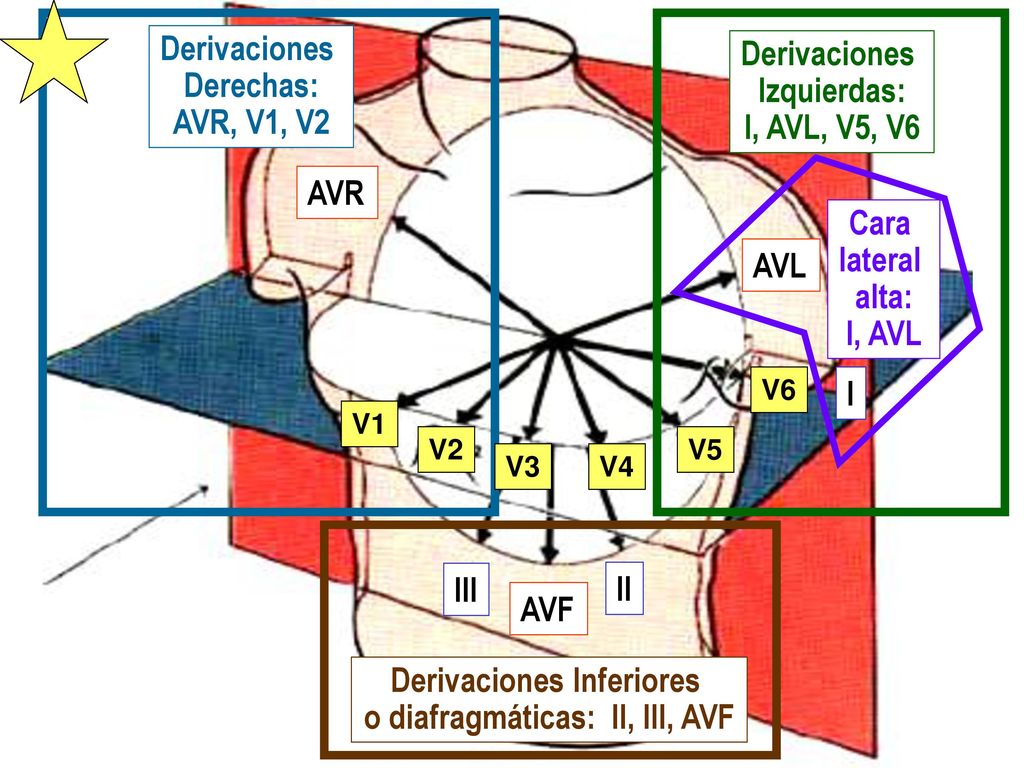

19 Derivaciones Inferiores o diafragmáticas: II, III, AVF
Derechas: AVR, V1, V2 Derivaciones Izquierdas: I, AVL, V5, V6 AVR Cara lateral alta: I, AVL AVL V6 I V1 V2 V5 V3 V4 III II AVF Derivaciones Inferiores o diafragmáticas: II, III, AVF

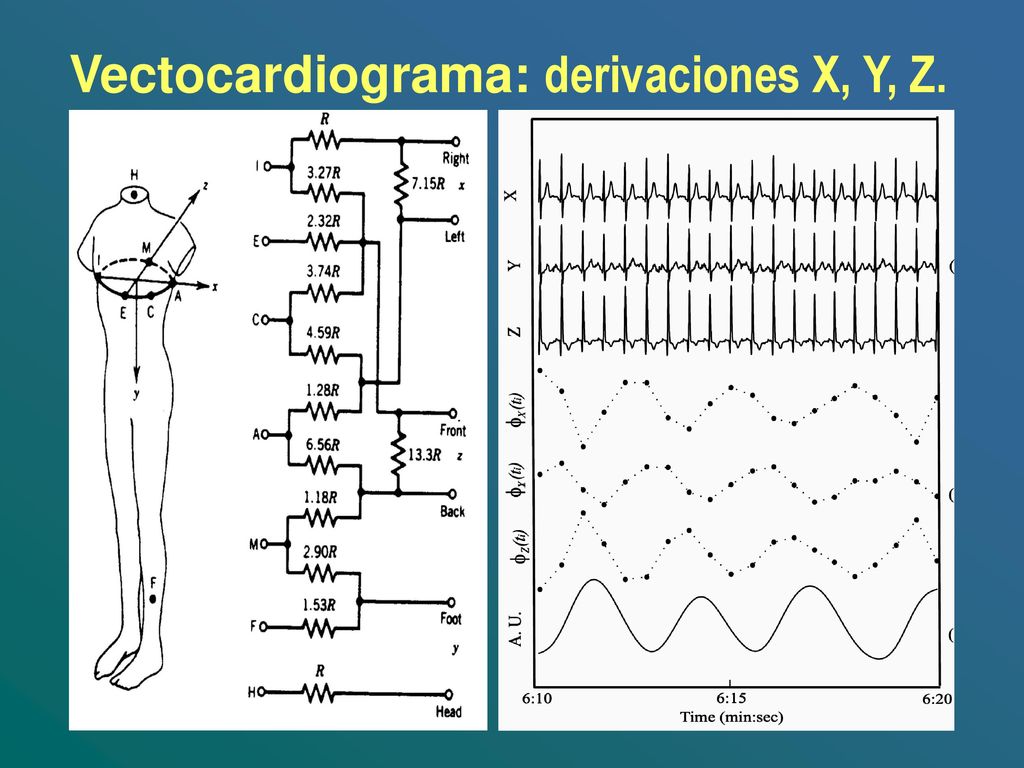

20 Vectocardiograma: derivaciones X, Y, Z.

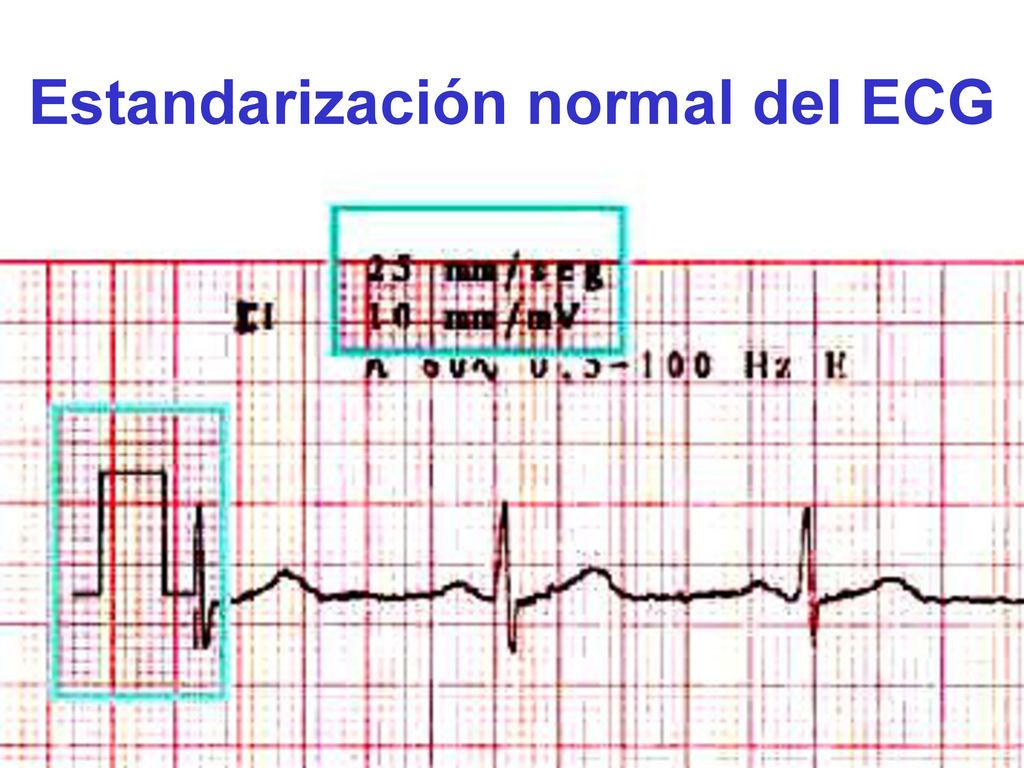

21 Estandarización normal del ECG

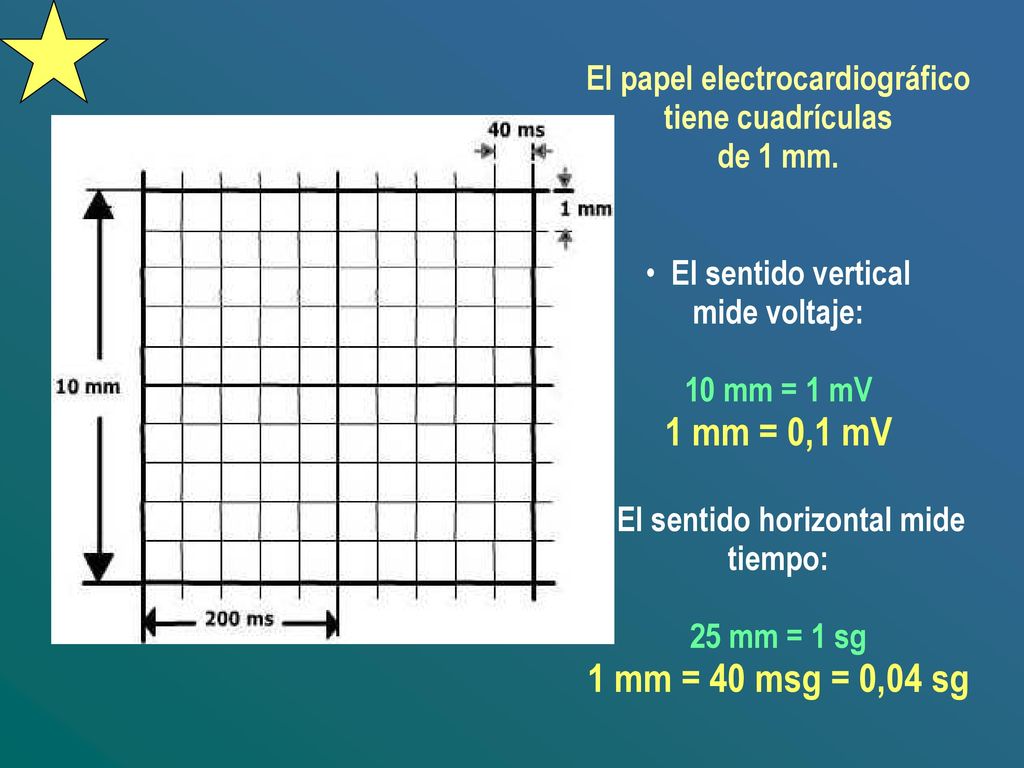

22 El papel electrocardiográfico El sentido horizontal mide tiempo:
tiene cuadrículas de 1 mm. El sentido vertical mide voltaje: 10 mm = 1 mV 1 mm = 0,1 mV El sentido horizontal mide tiempo: 25 mm = 1 sg 1 mm = 40 msg = 0,04 sg

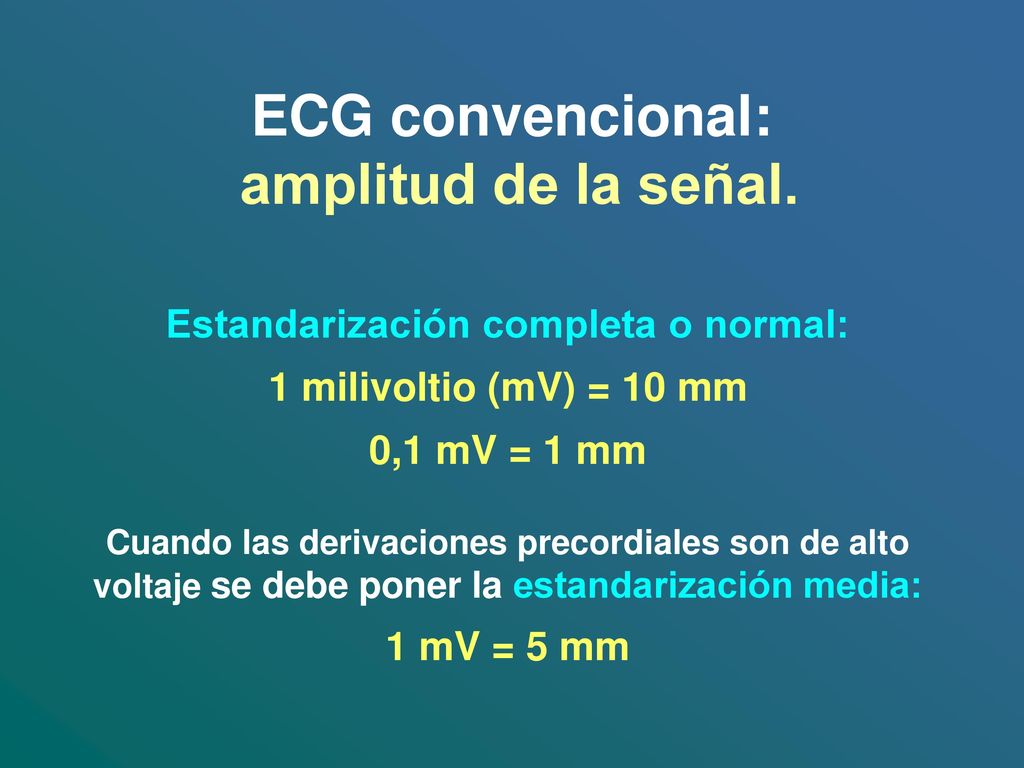

23 Estandarización completa o normal:
ECG convencional: amplitud de la señal. Estandarización completa o normal: 1 milivoltio (mV) = 10 mm 0,1 mV = 1 mm Cuando las derivaciones precordiales son de alto voltaje se debe poner la estandarización media: 1 mV = 5 mm

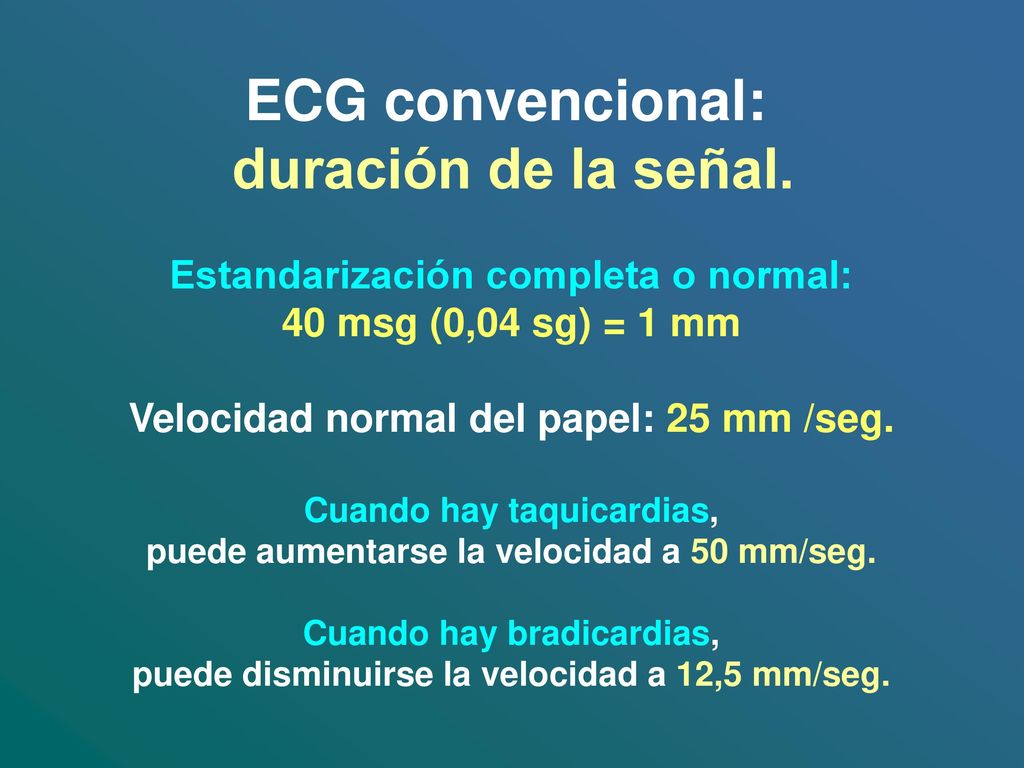

24 ECG convencional: duración de la señal.
Estandarización completa o normal: 40 msg (0,04 sg) = 1 mm Velocidad normal del papel: 25 mm /seg. Cuando hay taquicardias, puede aumentarse la velocidad a 50 mm/seg. Cuando hay bradicardias, puede disminuirse la velocidad a 12,5 mm/seg.

25 Ondas del ECG

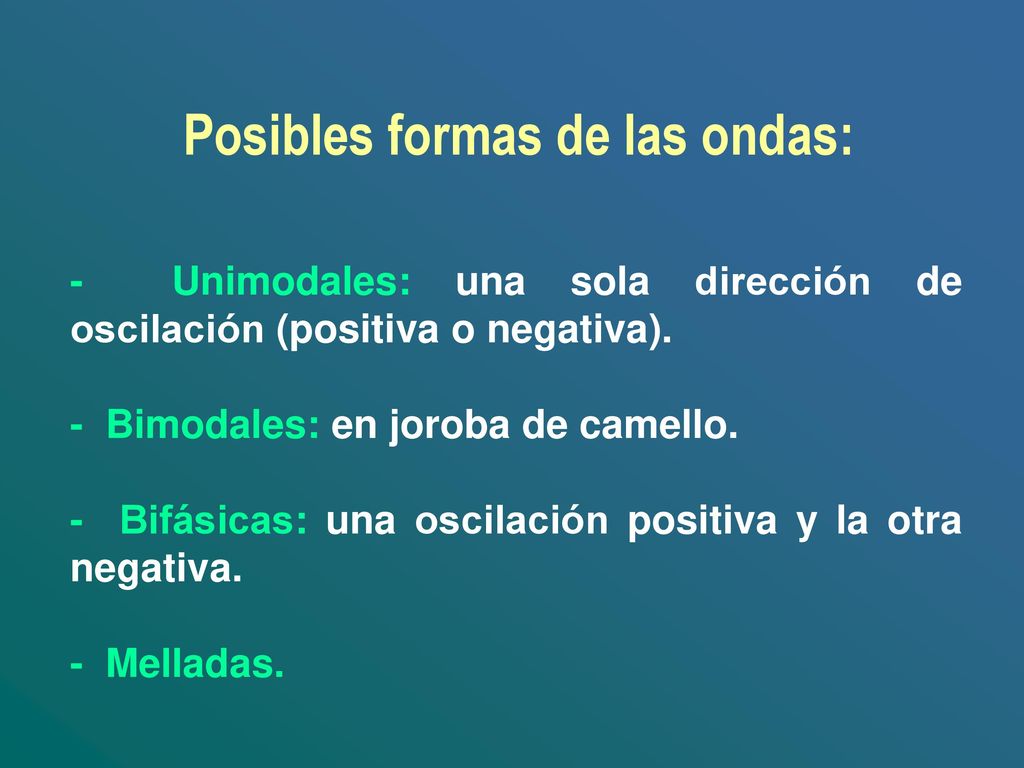

26 Posibles formas de las ondas:
- Unimodales: una sola dirección de oscilación (positiva o negativa). - Bimodales: en joroba de camello. - Bifásicas: una oscilación positiva y la otra negativa. - Melladas.

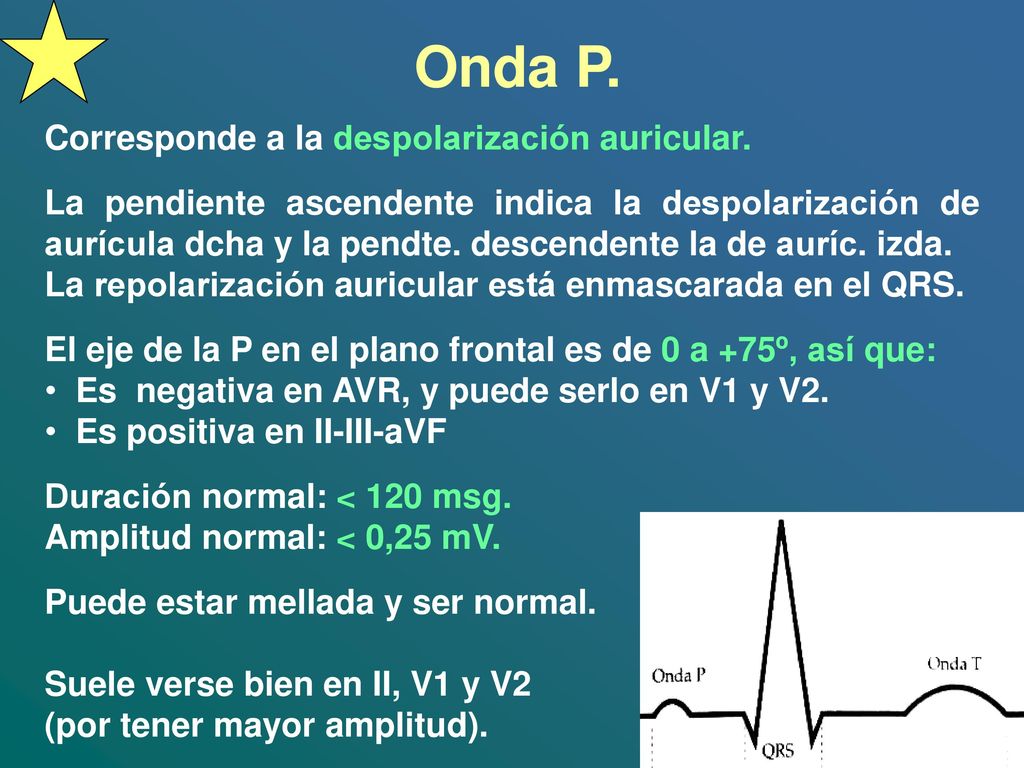

27 Onda P. Corresponde a la despolarización auricular.
La pendiente ascendente indica la despolarización de aurícula dcha y la pendte. descendente la de auríc. izda. La repolarización auricular está enmascarada en el QRS. El eje de la P en el plano frontal es de 0 a +75º, así que: Es  negativa en AVR, y puede serlo en V1 y V2. Es positiva en II-III-aVF Duración normal: < 120 msg. Amplitud normal: < 0,25 mV. Puede estar mellada y ser normal. Suele verse bien en II, V1 y V2 (por tener mayor amplitud).

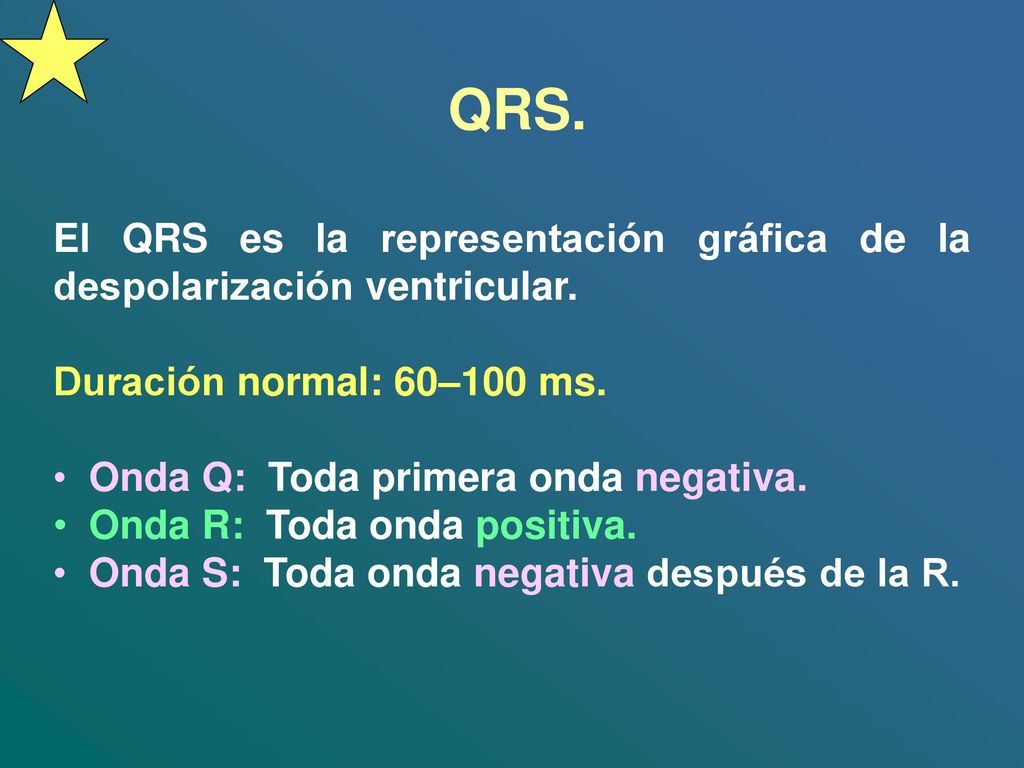

28 QRS. El QRS es la representación gráfica de la despolarización ventricular. Duración normal: 60–100 ms. Onda Q: Toda primera onda negativa. Onda R: Toda onda positiva. Onda S: Toda onda negativa después de la R.

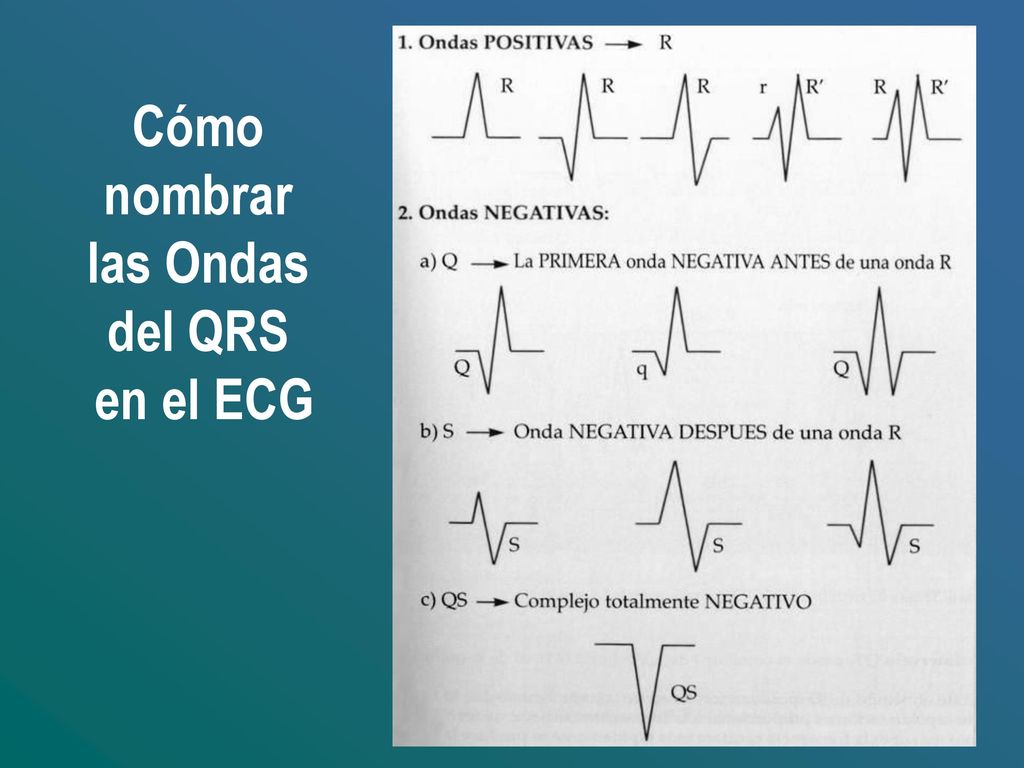

29 Cómo nombrar las Ondas del QRS en el ECG

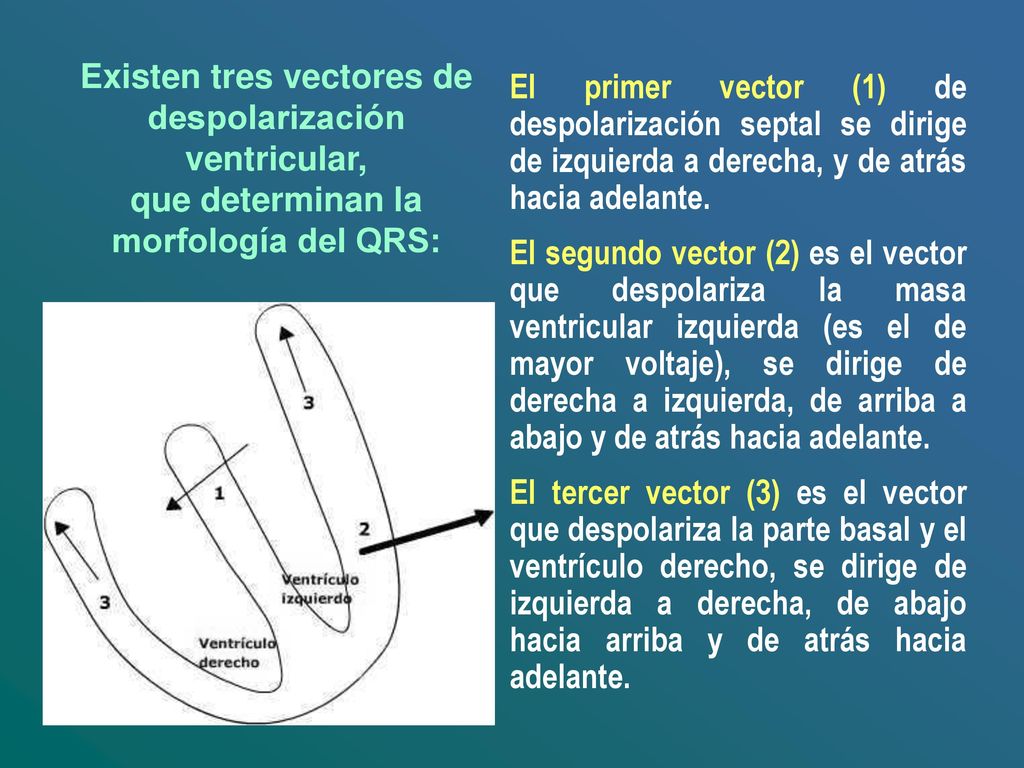

30 Existen tres vectores de despolarización ventricular,
que determinan la morfología del QRS: El primer vector (1) de despolarización septal se dirige de izquierda a derecha, y de atrás hacia adelante. El segundo vector (2) es el vector que despolariza la masa ventricular izquierda (es el de mayor voltaje), se dirige de derecha a izquierda, de arriba a abajo y de atrás hacia adelante. El tercer vector (3) es el vector que despolariza la parte basal y el ventrículo derecho, se dirige de izquierda a derecha, de abajo hacia arriba y de atrás hacia adelante.

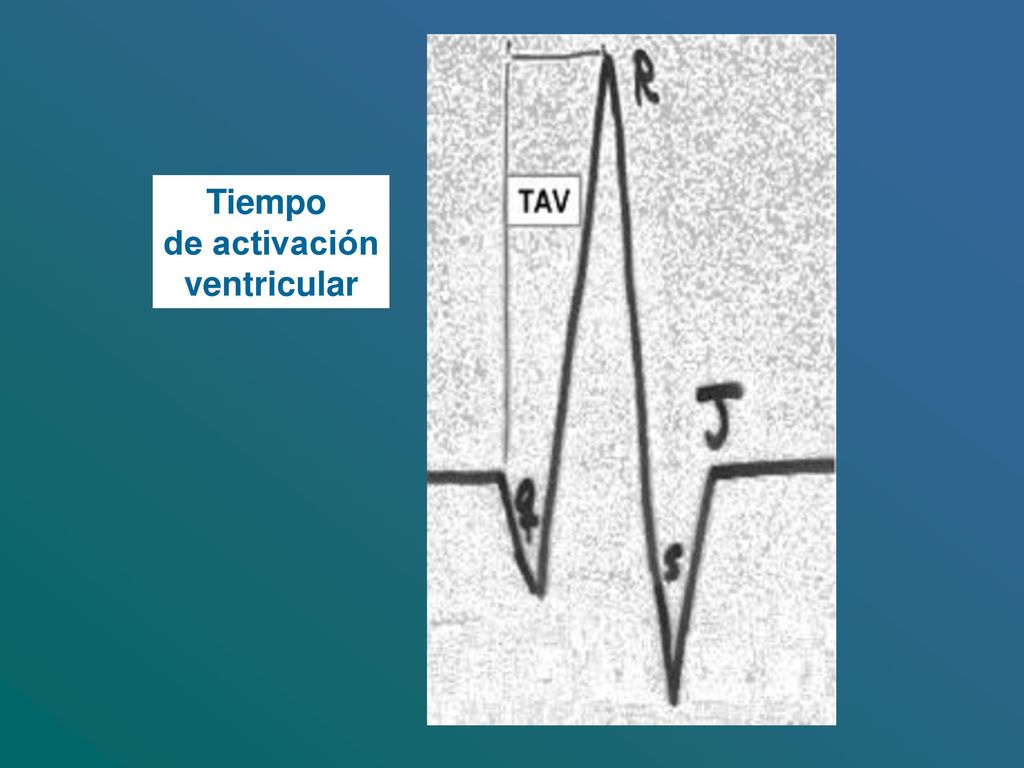

31 Tiempo de activación ventricular

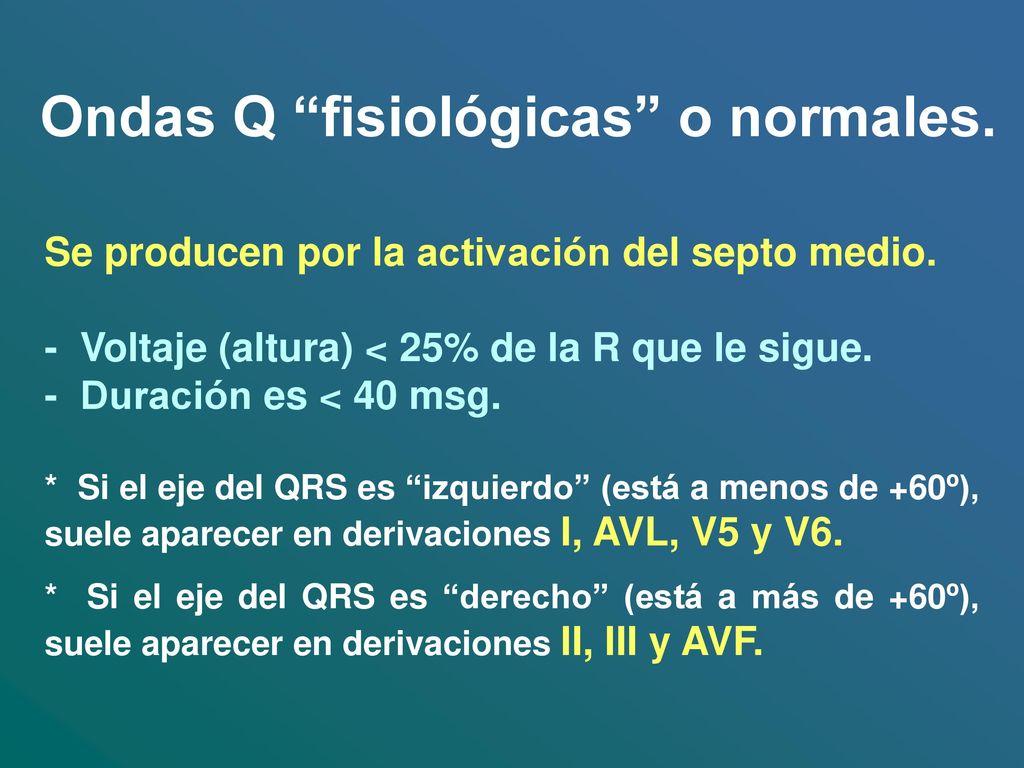

32 Ondas Q “fisiológicas” o normales.
Se producen por la activación del septo medio. - Voltaje (altura) < 25% de la R que le sigue. - Duración es < 40 msg. * Si el eje del QRS es “izquierdo” (está a menos de +60º), suele aparecer en derivaciones I, AVL, V5 y V6. * Si el eje del QRS es “derecho” (está a más de +60º), suele aparecer en derivaciones II, III y AVF.

33

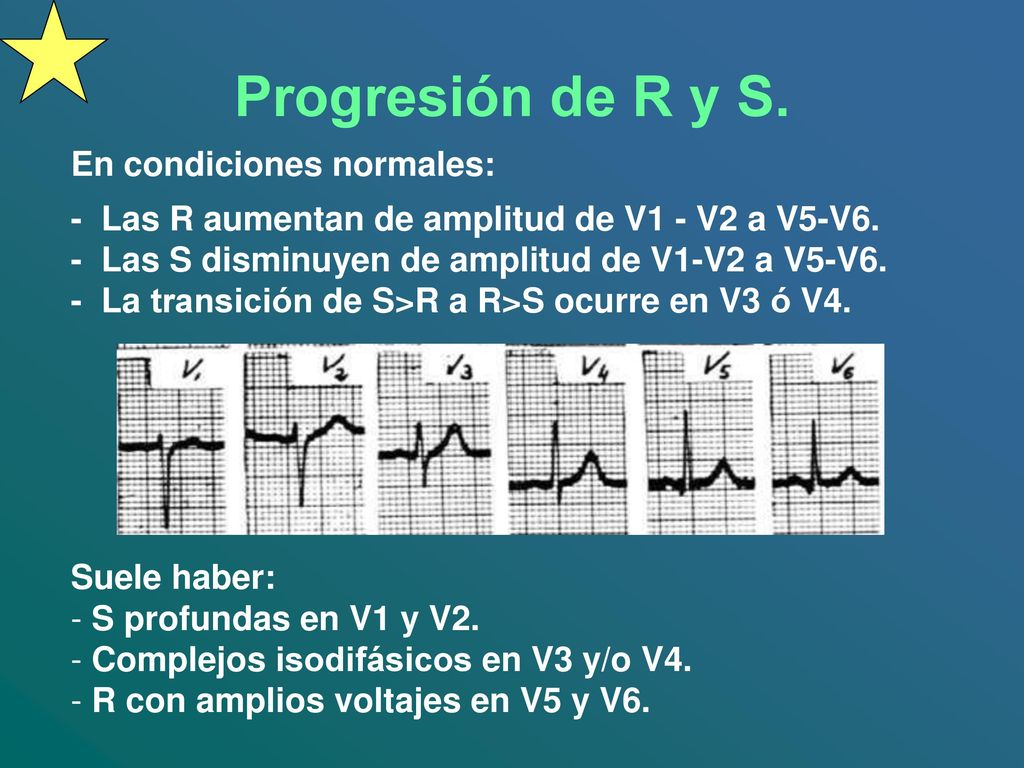

34 Progresión de R y S. En condiciones normales:
- Las R aumentan de amplitud de V1 - V2 a V5-V6. - Las S disminuyen de amplitud de V1-V2 a V5-V6. - La transición de S>R a R>S ocurre en V3 ó V4. Suele haber: S profundas en V1 y V2. Complejos isodifásicos en V3 y/o V4. R con amplios voltajes en V5 y V6.

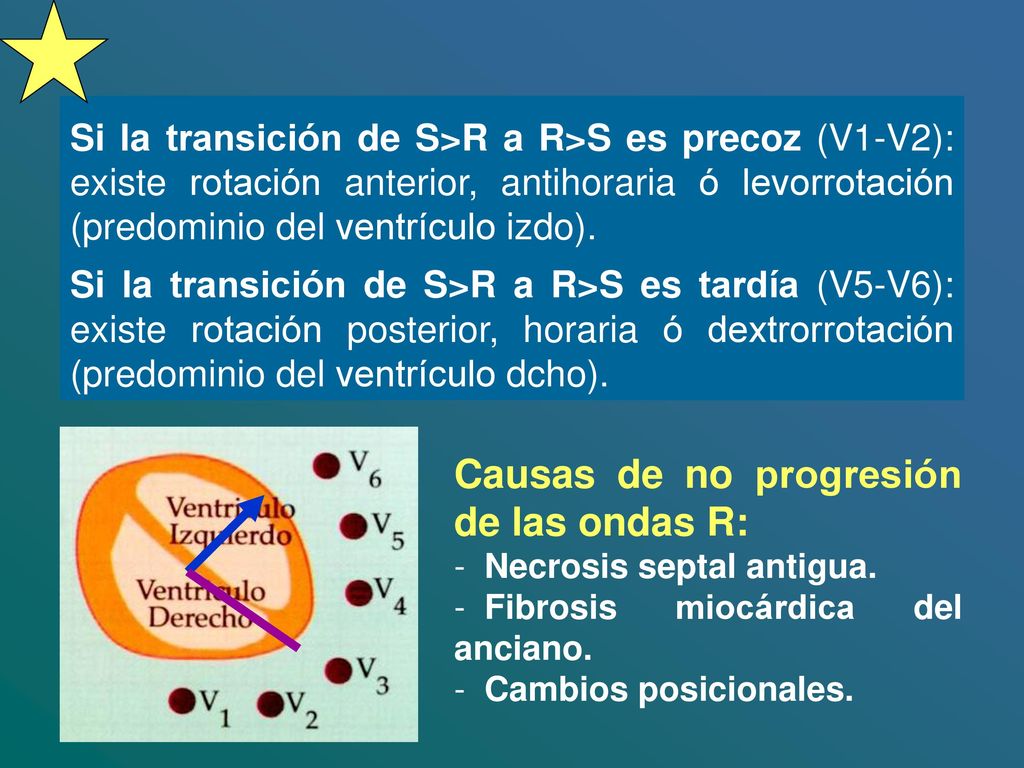

35 Causas de no progresión de las ondas R:
Si la transición de S>R a R>S es precoz (V1-V2): existe rotación anterior, antihoraria ó levorrotación (predominio del ventrículo izdo). Si la transición de S>R a R>S es tardía (V5-V6): existe rotación posterior, horaria ó dextrorrotación (predominio del ventrículo dcho). Causas de no progresión de las ondas R: Necrosis septal antigua. Fibrosis miocárdica del anciano. Cambios posicionales.

36 Amplitud del QRS. Hay criterios de alto voltaje (habitualmente indican hipertrofia ventricular izquierda) si una o varias de: - Alguna R > 30 mm. - Alguna S > 30 mm. - La suma de la R mayor y la S mayor es > 35 mm. Hay criterios de bajo voltaje (habitualmente por obesidad, derrame pericárdico o pleural, anciano, bronquitis crónica, mixedema...) si: - En todas las derivaciones precordiales todas las R y S son < 8 mm.

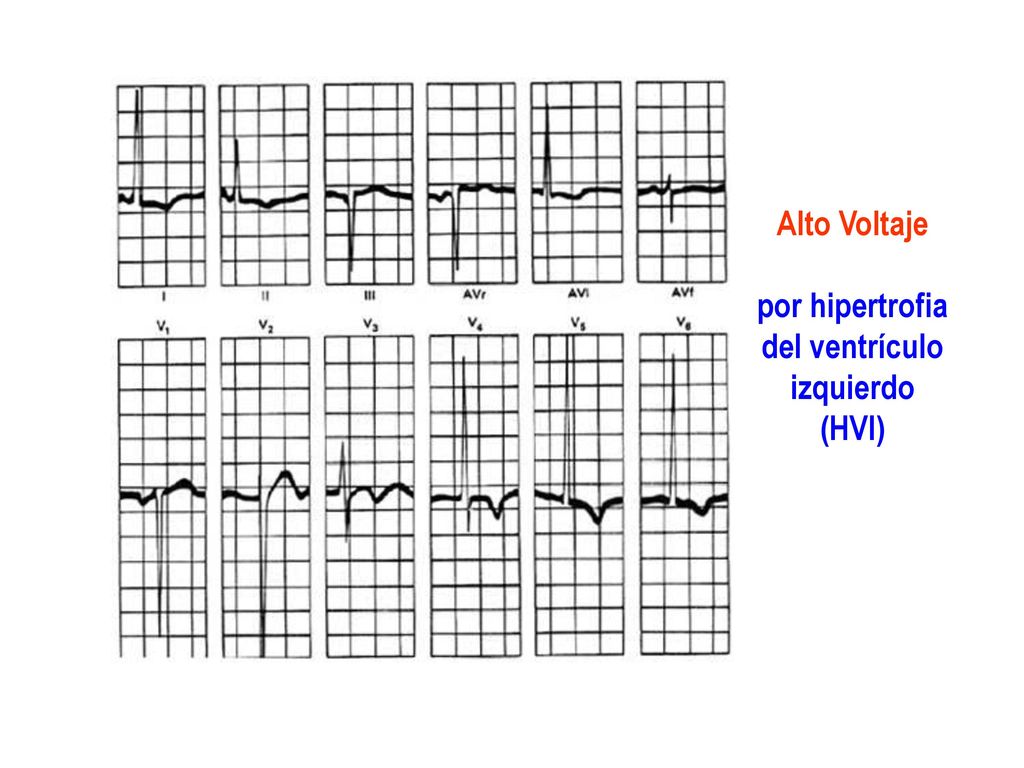

37 por hipertrofia del ventrículo izquierdo
Alto Voltaje por hipertrofia del ventrículo izquierdo (HVI)

38 Duración del QRS. En condiciones normales es: <120 msg <0,12 sg
<3 mm Causas de QRS ancho: Bloqueos completos de rama (izda o dcha). Hipertrofias ventriculares. Marcapasos. Síndromes de preexcittación. Alteraciones electrolíticas (ej.- hiperpotasemia). Hipotermia. Necrosis. Extrasistolia ventricular. Taquicardia ventricular. Taquicardia supraventricular con conducción aberrada. Miocardiopatías.

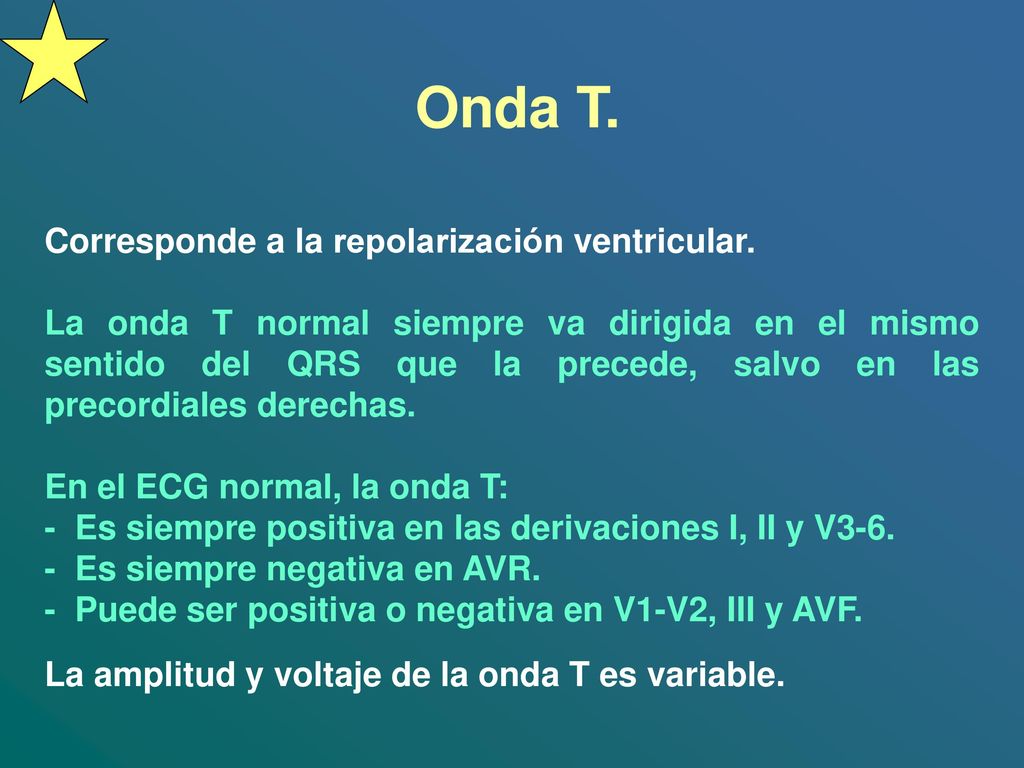

39 Onda T. Corresponde a la repolarización ventricular.
La onda T normal siempre va dirigida en el mismo sentido del QRS que la precede, salvo en las precordiales derechas. En el ECG normal, la onda T: - Es siempre positiva en las derivaciones I, II y V3-6. - Es siempre negativa en AVR. - Puede ser positiva o negativa en V1-V2, III y AVF. La amplitud y voltaje de la onda T es variable.

40 Onda U. Está ubicada entre la onda T y la onda P del siguiente latido.
Puede ser normal, o ser signo de hipopotasemia. Normalmente mide < 1/3 de la amplitud de la onda T de la misma derivación. La dirección de la onda U es a misma que la de la onda T de la misma derivación. Las ondas U son más prominentes con frecuencias cardiacas bajas, y se ven mejor en precordiales dchas. Se produce por la repolarización lenta de la red subendocárdica de Purkinje.

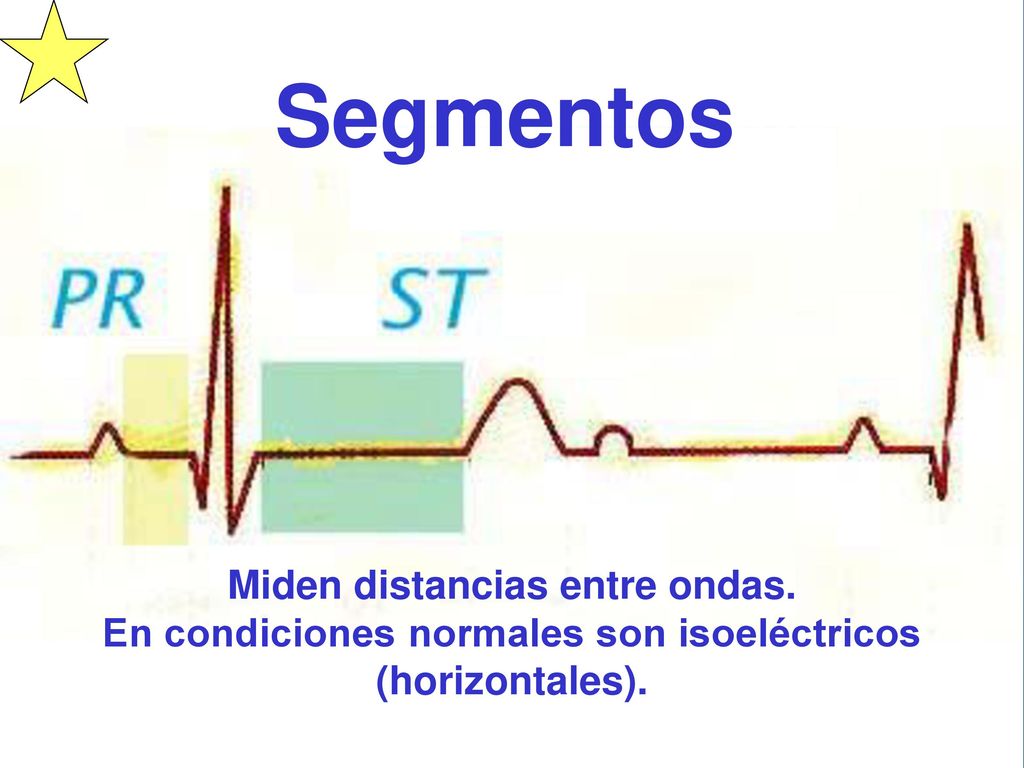

41 Segmentos Miden distancias entre ondas.
En condiciones normales son isoeléctricos (horizontales).

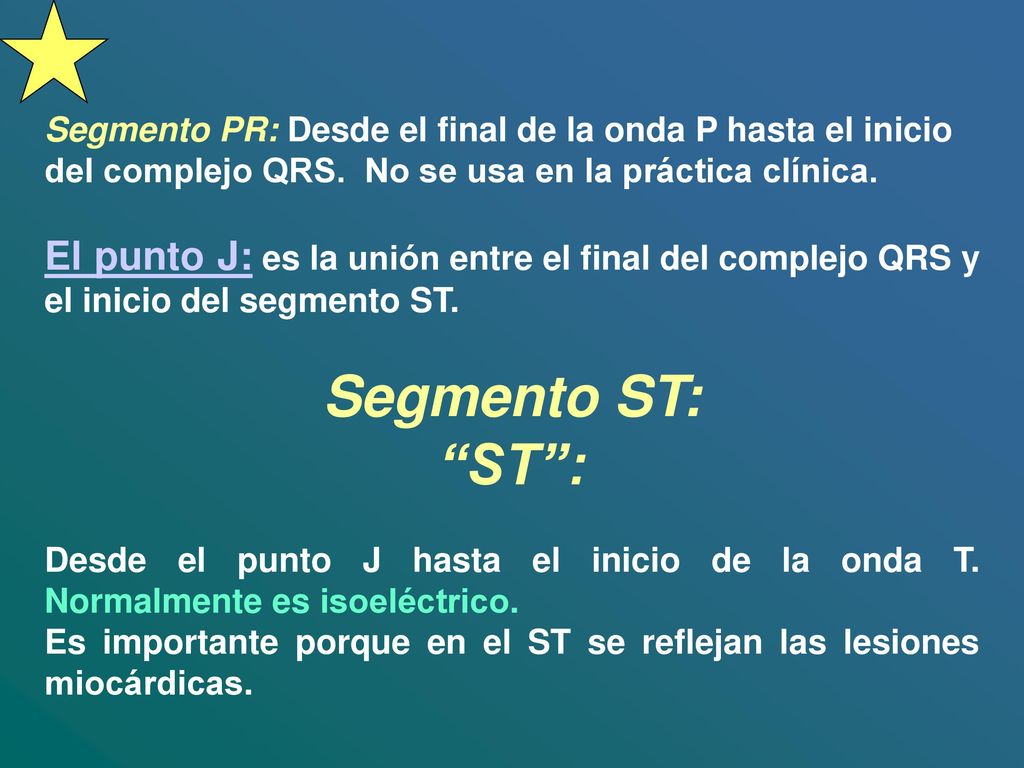

42 Segmento PR: Desde el final de la onda P hasta el inicio del complejo QRS. No se usa en la práctica clínica. El punto J: es la unión entre el final del complejo QRS y el inicio del segmento ST. Segmento ST: “ST”: Desde el punto J hasta el inicio de la onda T. Normalmente es isoeléctrico. Es importante porque en el ST se reflejan las lesiones miocárdicas.

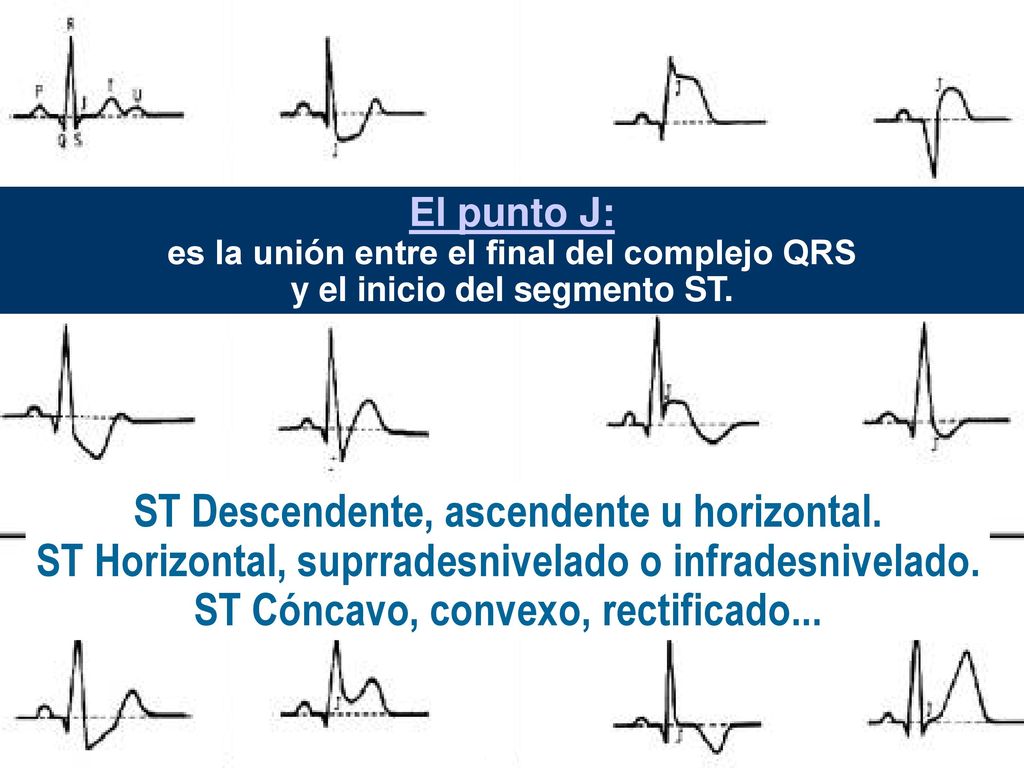

43 ST Descendente, ascendente u horizontal.
El punto J: es la unión entre el final del complejo QRS y el inicio del segmento ST. ST Descendente, ascendente u horizontal. ST Horizontal, suprradesnivelado o infradesnivelado. ST Cóncavo, convexo, rectificado...

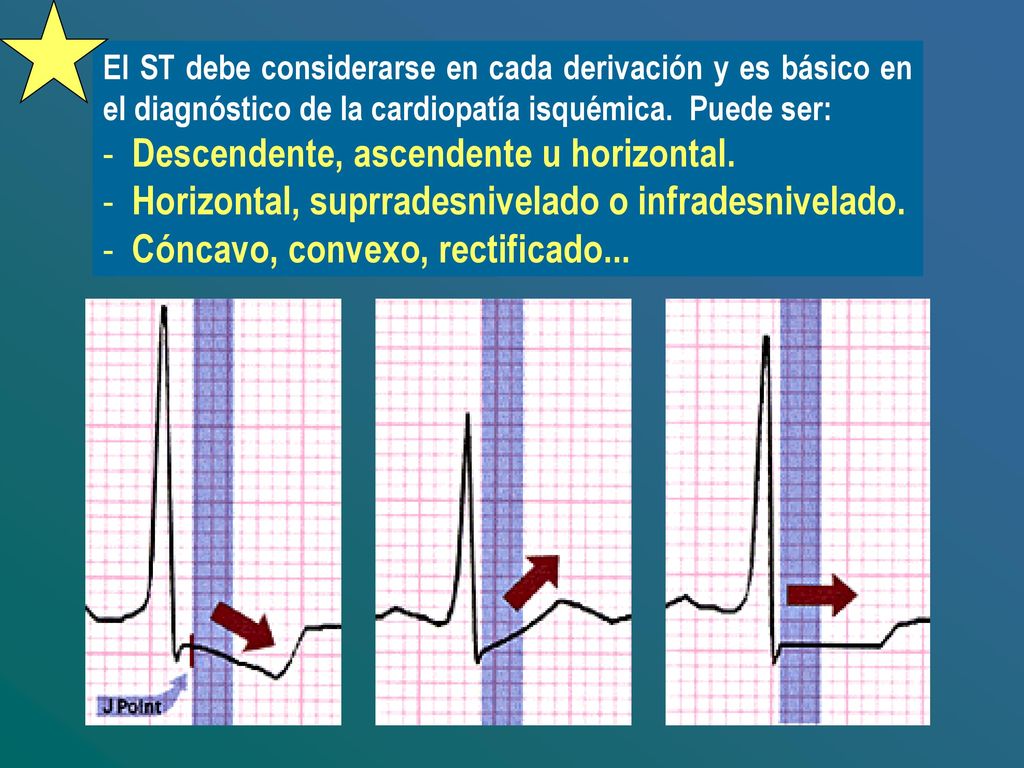

44 Descendente, ascendente u horizontal.
El ST debe considerarse en cada derivación y es básico en el diagnóstico de la cardiopatía isquémica. Puede ser: Descendente, ascendente u horizontal. Horizontal, suprradesnivelado o infradesnivelado. Cóncavo, convexo, rectificado...

45 Repolarización ó ST-T Miden distancias entre ondas.
Incluye al segmento ST y a la onda T. A veces el límite exacto entre el final del segmento ST y el inicio de la onda T no se distingue claramente Miden distancias entre ondas.

46

47 Están compuestos por ondas y segmentos.
Intervalos Están compuestos por ondas y segmentos.

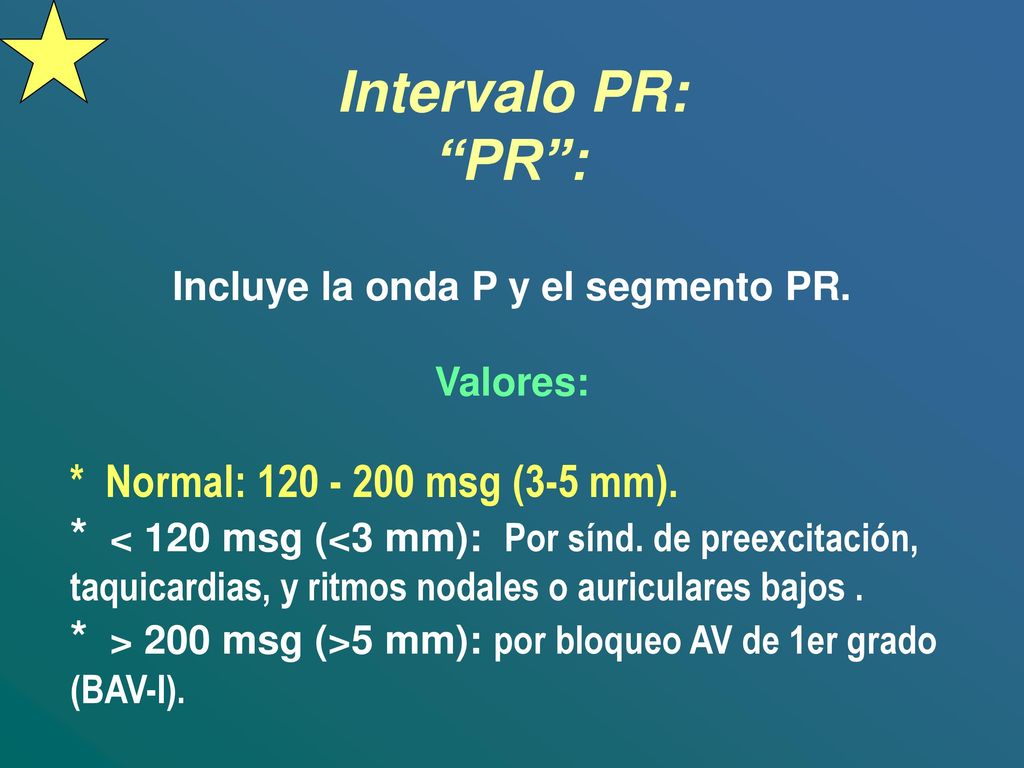

48 Incluye la onda P y el segmento PR.
Intervalo PR: “PR”: Incluye la onda P y el segmento PR. Valores: * Normal: msg (3-5 mm). * < 120 msg (<3 mm): Por sínd. de preexcitación, taquicardias, y ritmos nodales o auriculares bajos . * > 200 msg (>5 mm): por bloqueo AV de 1er grado (BAV-I).

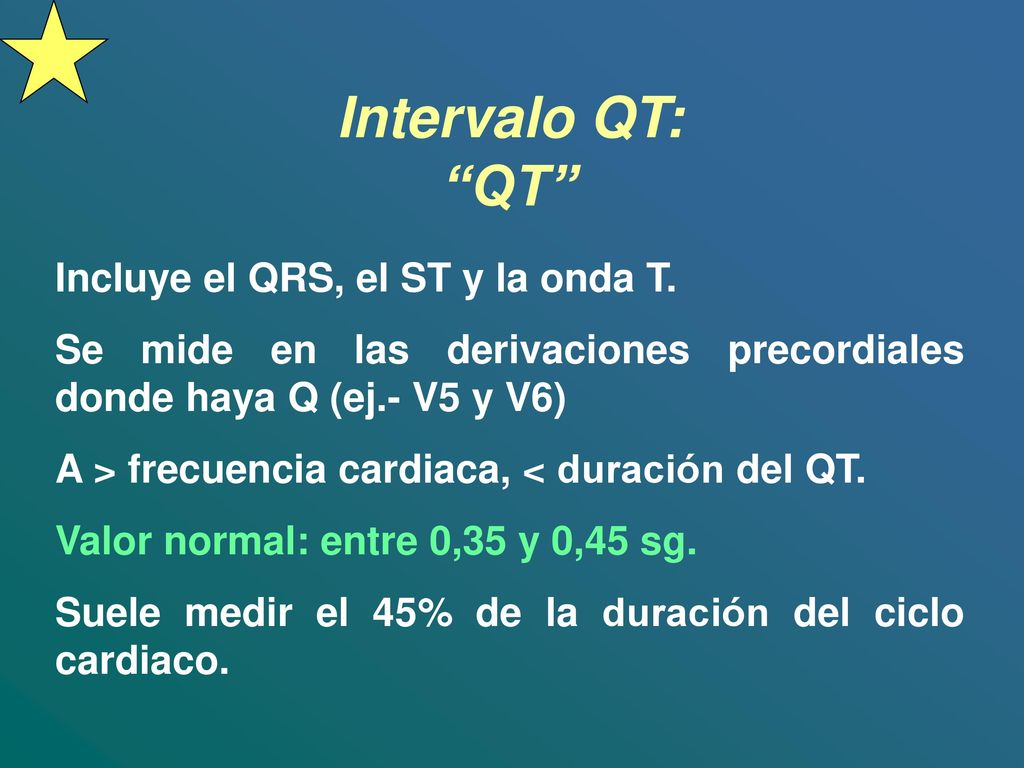

49 Intervalo QT: “QT” Incluye el QRS, el ST y la onda T.
Se mide en las derivaciones precordiales donde haya Q (ej.- V5 y V6) A > frecuencia cardiaca, < duración del QT. Valor normal: entre 0,35 y 0,45 sg. Suele medir el 45% de la duración del ciclo cardiaco.

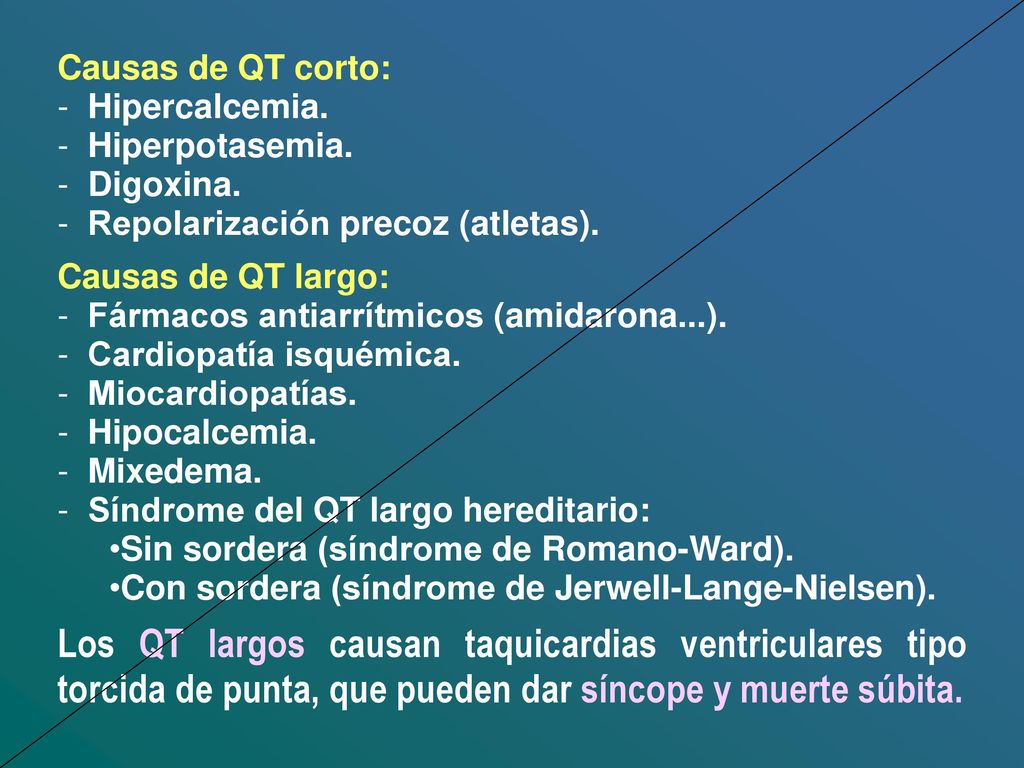

50 Causas de QT corto: Hipercalcemia. Hiperpotasemia. Digoxina. Repolarización precoz (atletas). Causas de QT largo: Fármacos antiarrítmicos (amidarona...). Cardiopatía isquémica. Miocardiopatías. Hipocalcemia. Mixedema. Síndrome del QT largo hereditario: Sin sordera (síndrome de Romano-Ward). Con sordera (síndrome de Jerwell-Lange-Nielsen). Los QT largos causan taquicardias ventriculares tipo torcida de punta, que pueden dar síncope y muerte súbita.

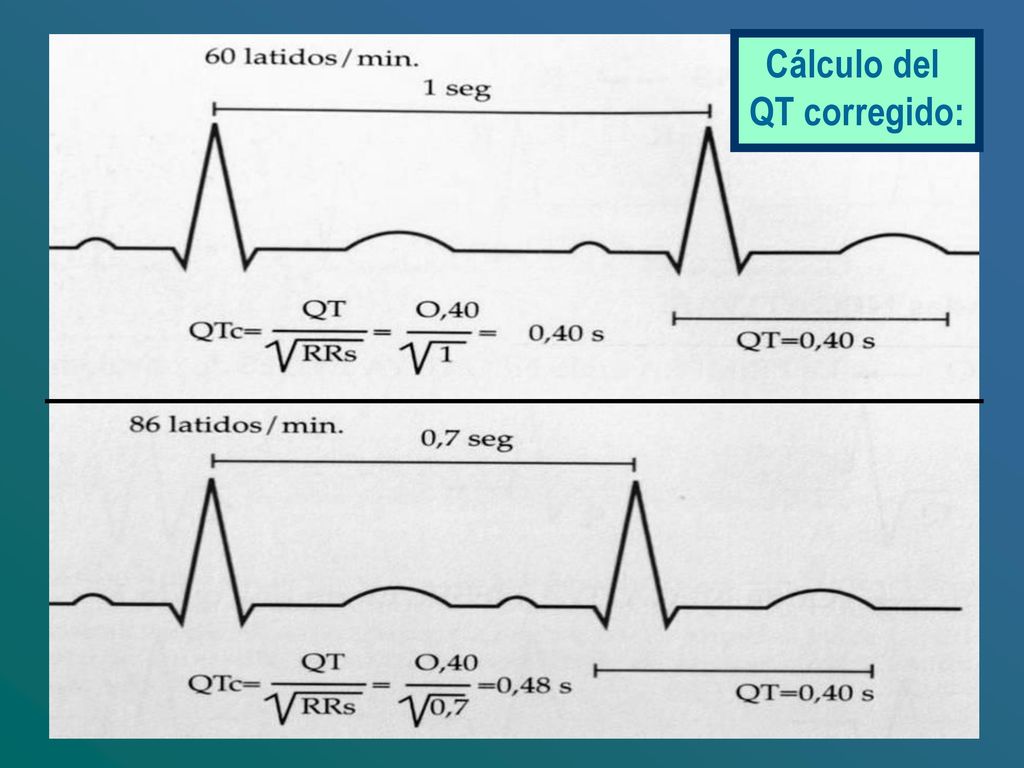

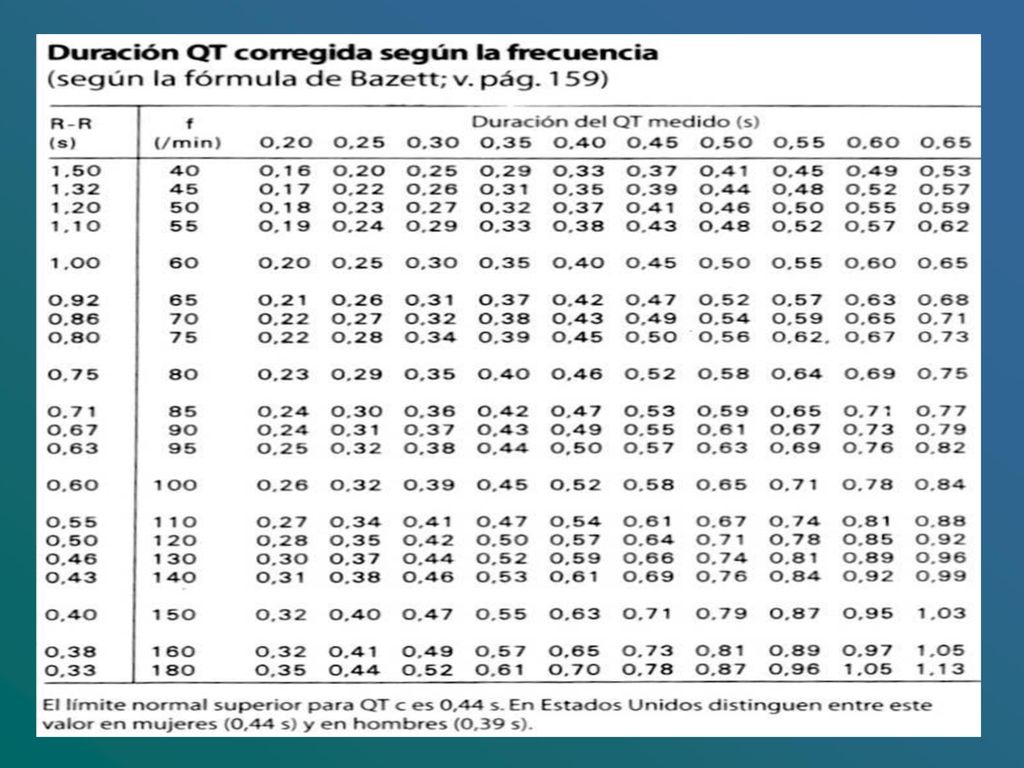

51 Cálculo del QT corregido:

52

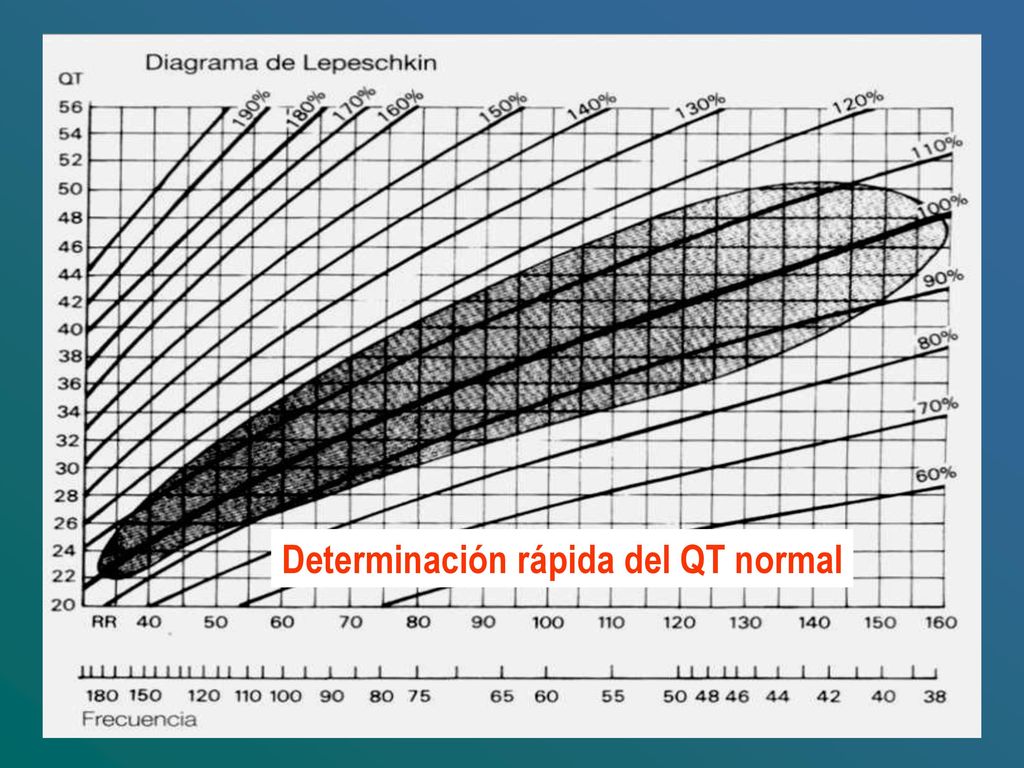

53 Determinación rápida del QT normal

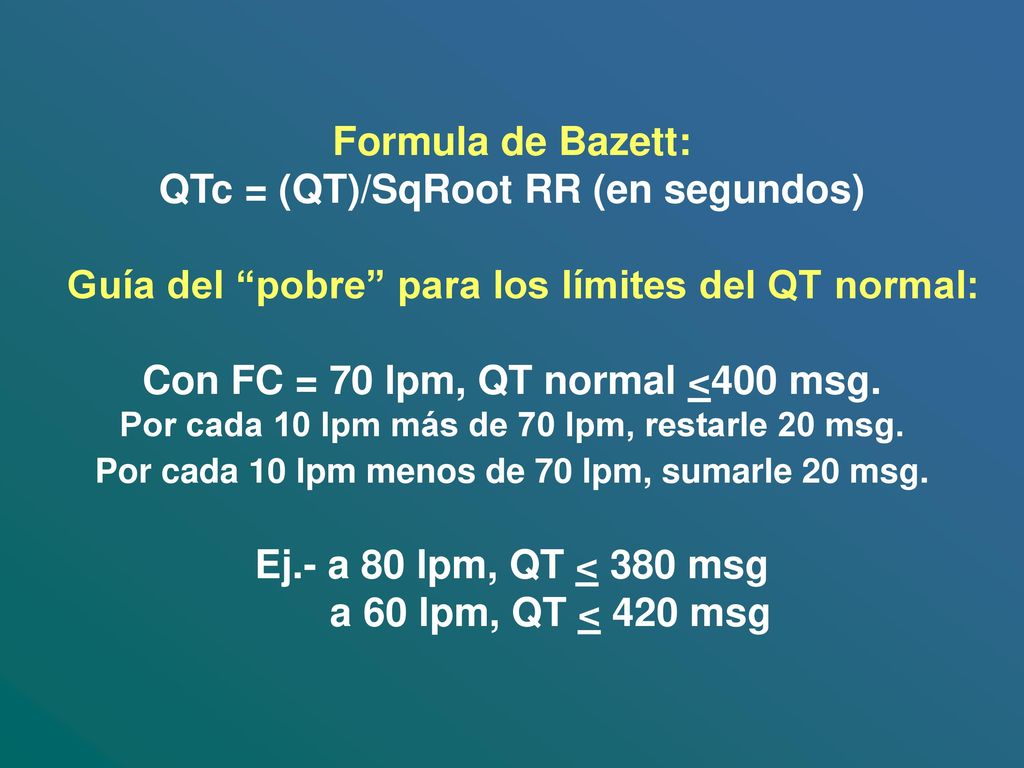

54 Con FC = 70 lpm, QT normal <400 msg.
Formula de Bazett: QTc = (QT)/SqRoot RR (en segundos)  Guía del “pobre” para los límites del QT normal: Con FC = 70 lpm, QT normal <400 msg. Por cada 10 lpm más de 70 lpm, restarle 20 msg. Por cada 10 lpm menos de 70 lpm, sumarle 20 msg. Ej.- a 80 lpm, QT < 380 msg   a 60 lpm, QT < 420 msg

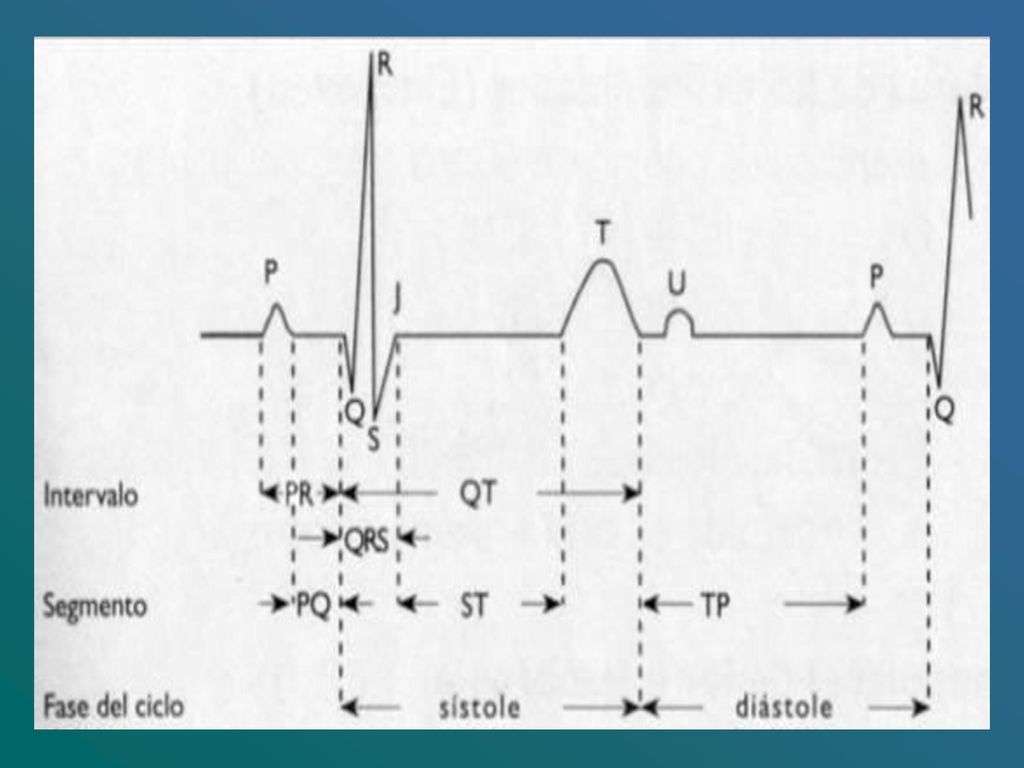

55
