Propuesta ICHA para una Actualización de la Norma NCh427

Presentación del tema: "Propuesta ICHA para una Actualización de la Norma NCh427"— Transcripción de la presentación:

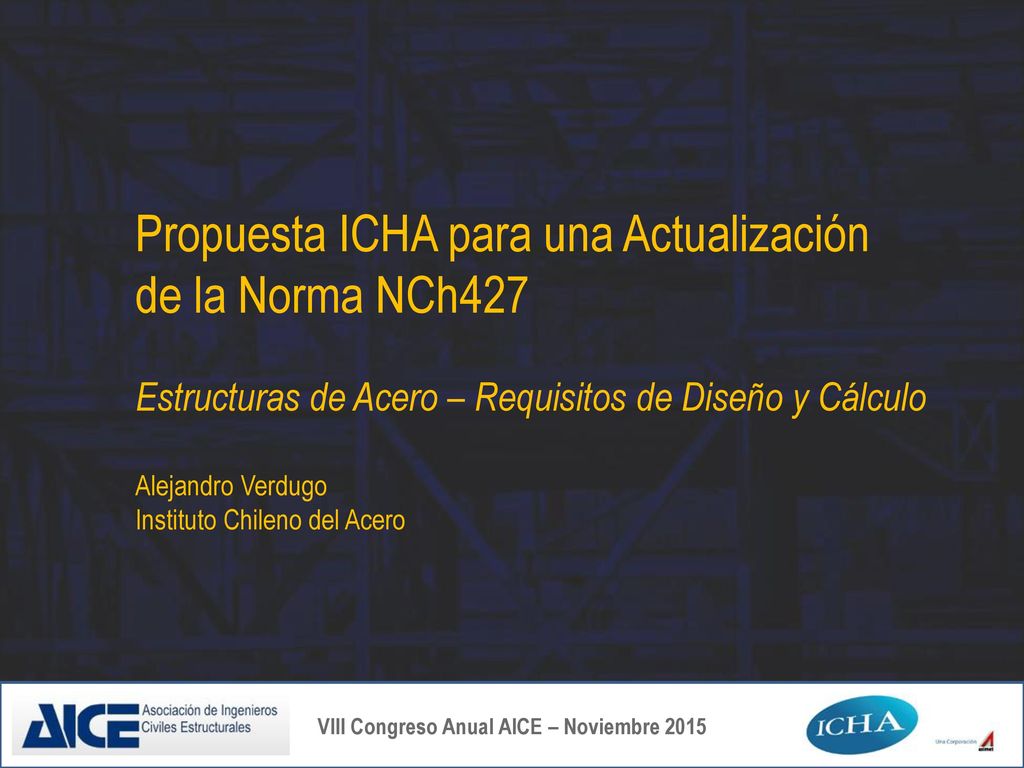

1 Propuesta ICHA para una Actualización de la Norma NCh427
Estructuras de Acero – Requisitos de Diseño y Cálculo Alejandro Verdugo Instituto Chileno del Acero

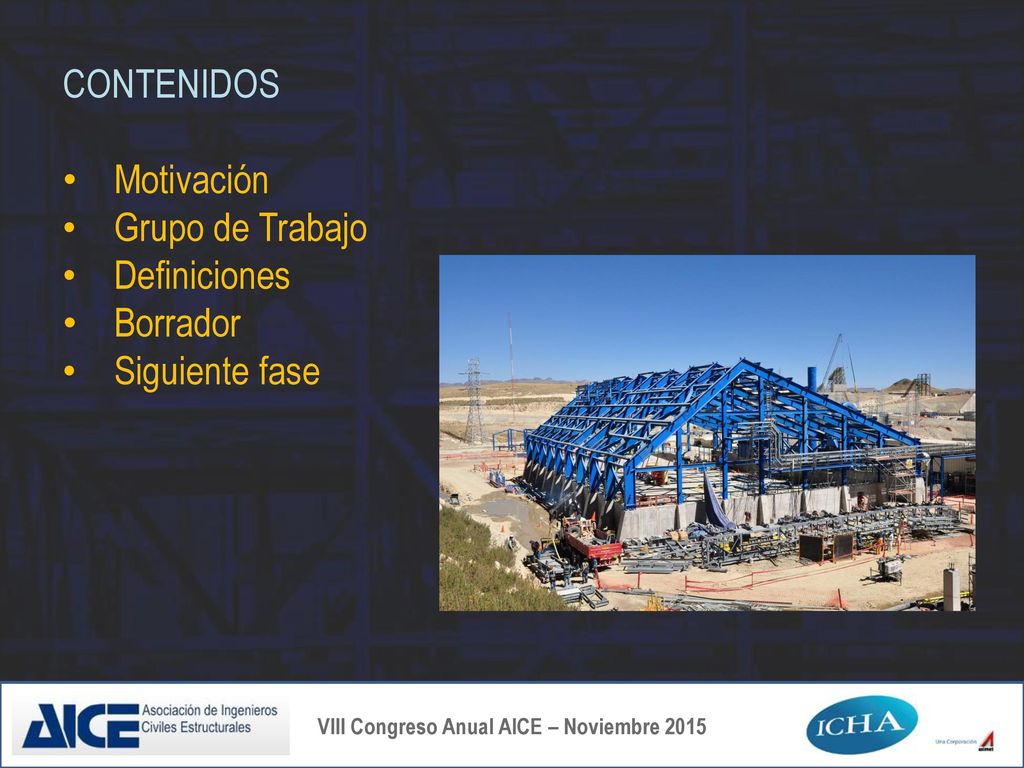

2 CONTENIDOS Motivación Grupo de Trabajo Definiciones Borrador Siguiente fase

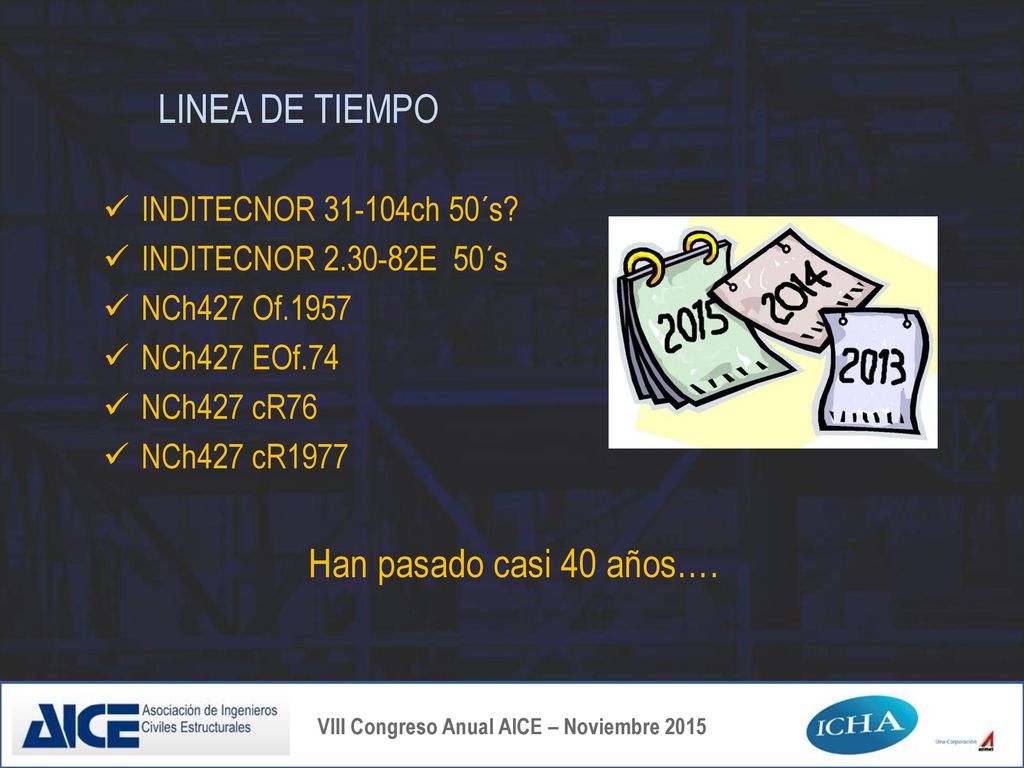

3 LINEA DE TIEMPO Han pasado casi 40 años…. INDITECNOR 31-104ch 50´s?
INDITECNOR E 50´s NCh427 Of.1957 NCh427 EOf.74 NCh427 cR76 NCh427 cR1977 Han pasado casi 40 años….

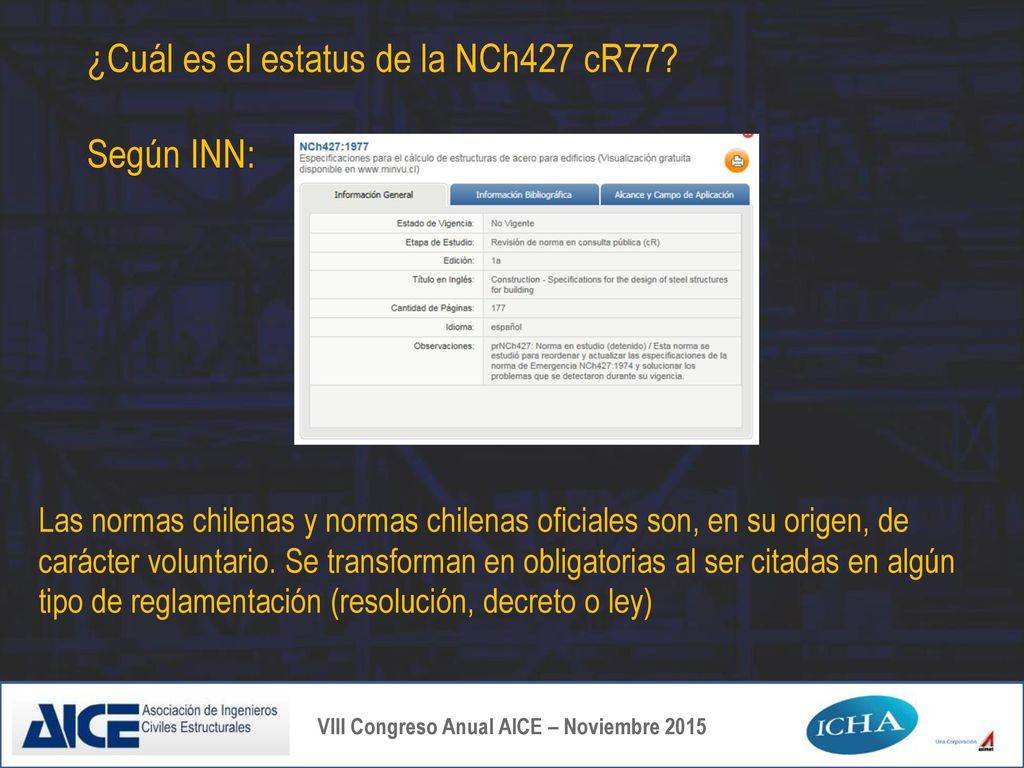

4 ¿Cuál es el estatus de la NCh427 cR77? Según INN:
Las normas chilenas y normas chilenas oficiales son, en su origen, de carácter voluntario. Se transforman en obligatorias al ser citadas en algún tipo de reglamentación (resolución, decreto o ley)

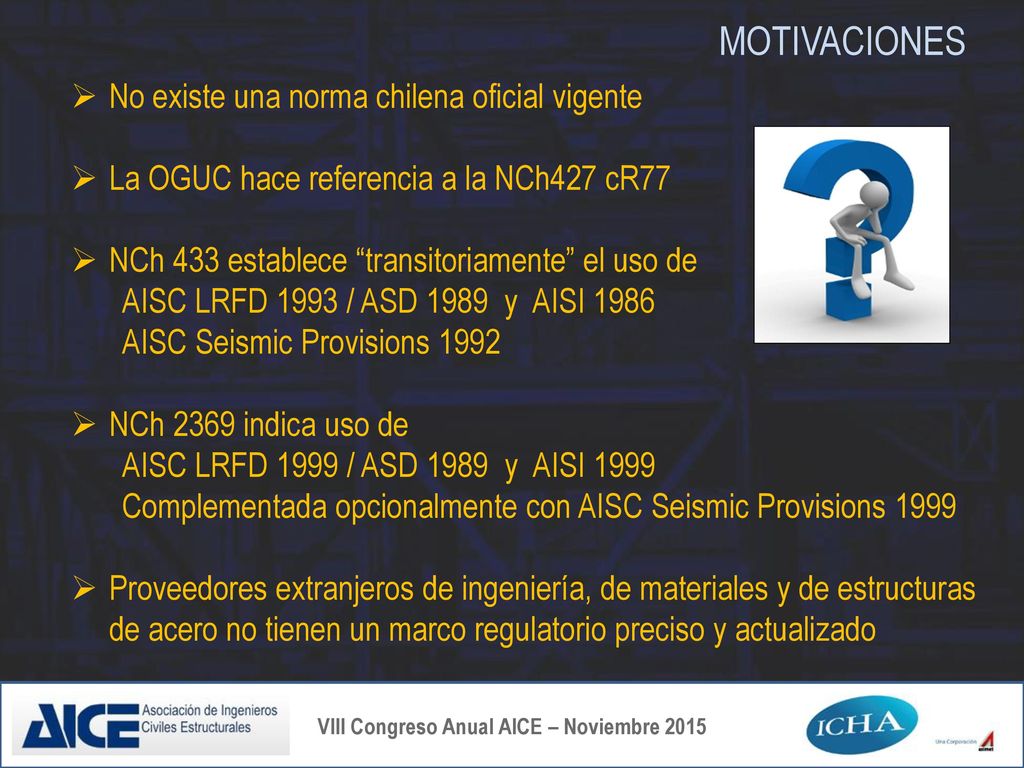

5 MOTIVACIONES No existe una norma chilena oficial vigente
La OGUC hace referencia a la NCh427 cR77 NCh 433 establece “transitoriamente” el uso de AISC LRFD 1993 / ASD y AISI 1986 AISC Seismic Provisions 1992 NCh 2369 indica uso de AISC LRFD 1999 / ASD y AISI 1999 Complementada opcionalmente con AISC Seismic Provisions 1999 Proveedores extranjeros de ingeniería, de materiales y de estructuras de acero no tienen un marco regulatorio preciso y actualizado

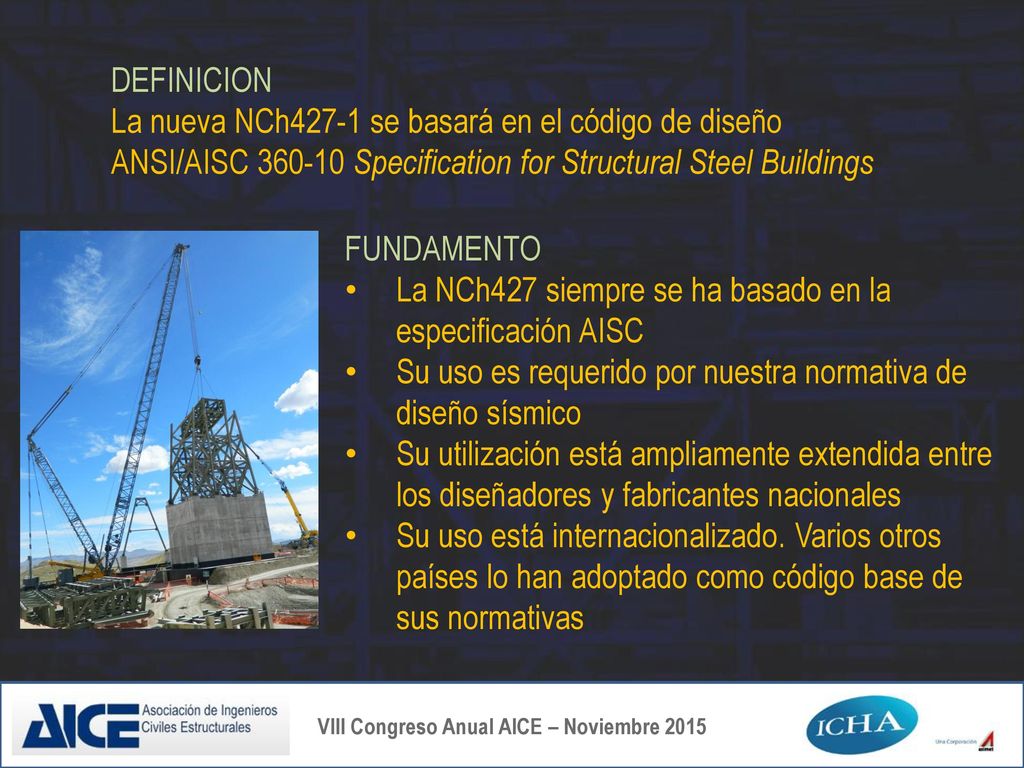

6 DEFINICION La nueva NCh427-1 se basará en el código de diseño ANSI/AISC Specification for Structural Steel Buildings FUNDAMENTO La NCh427 siempre se ha basado en la especificación AISC Su uso es requerido por nuestra normativa de diseño sísmico Su utilización está ampliamente extendida entre los diseñadores y fabricantes nacionales Su uso está internacionalizado. Varios otros países lo han adoptado como código base de sus normativas

7 Comité Elaboración Borrador NCh427
Oscar Loyola - Consultor independiente Ramón Montecinos- Consultor independiente Alvaro Pulgar - HATCH Klaus Grof - BECHTEL Víctor Burgoa - FLUOR Ricardo Herrera - Universidad de Chile Javier Carrasco – ICHA Alejandro Verdugo - ICHA José Morales – HATCH Andrés López - SKM Daniel Alvarado - SKM

8 ALGUNAS CONSIDERACIONES…

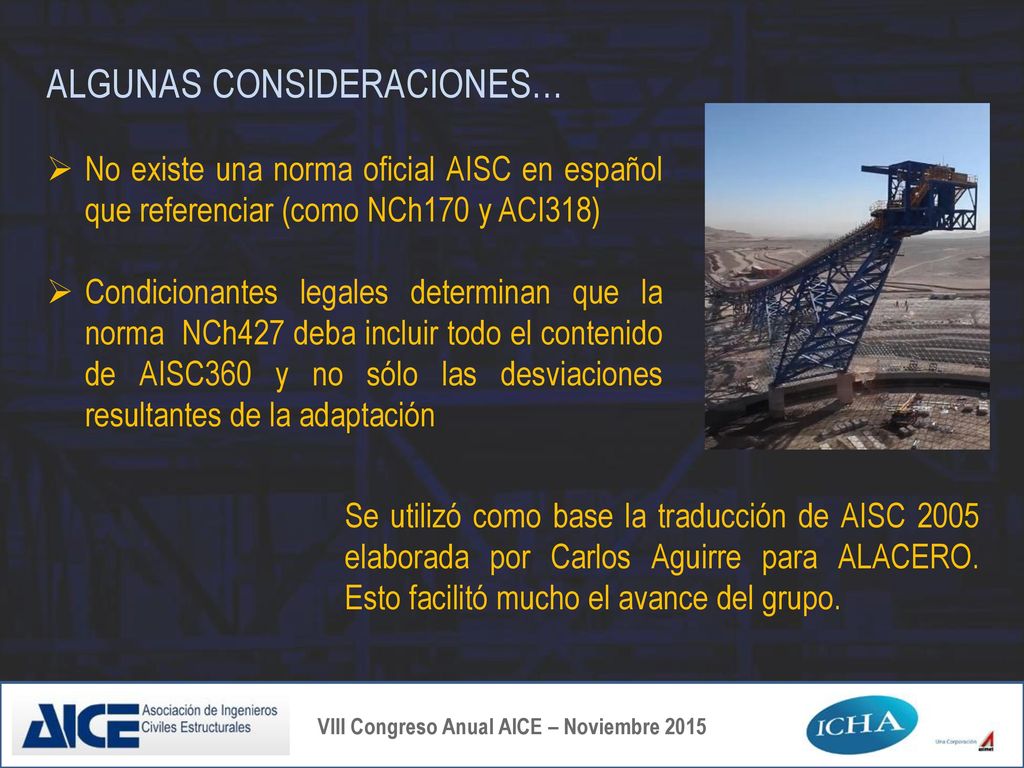

No existe una norma oficial AISC en español que referenciar (como NCh170 y ACI318) Condicionantes legales determinan que la norma NCh427 deba incluir todo el contenido de AISC360 y no sólo las desviaciones resultantes de la adaptación Se utilizó como base la traducción de AISC 2005 elaborada por Carlos Aguirre para ALACERO. Esto facilitó mucho el avance del grupo.

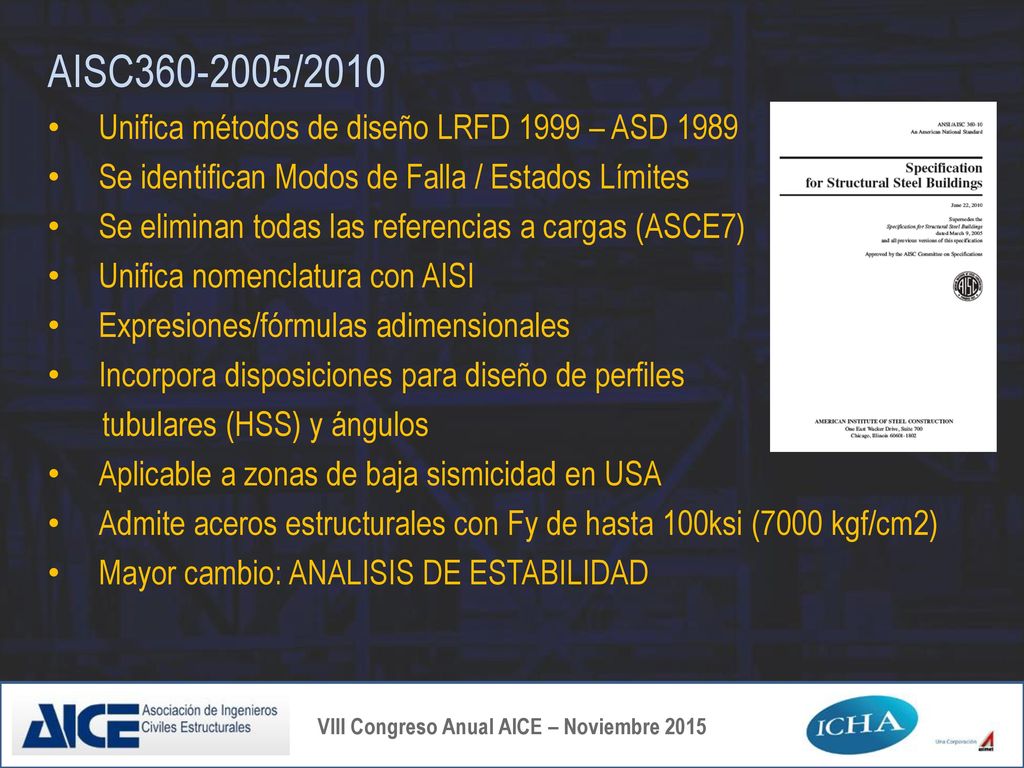

9 AISC360-2005/2010 Unifica métodos de diseño LRFD 1999 – ASD 1989
Se identifican Modos de Falla / Estados Límites Se eliminan todas las referencias a cargas (ASCE7) Unifica nomenclatura con AISI Expresiones/fórmulas adimensionales Incorpora disposiciones para diseño de perfiles tubulares (HSS) y ángulos Aplicable a zonas de baja sismicidad en USA Admite aceros estructurales con Fy de hasta 100ksi (7000 kgf/cm2) Mayor cambio: ANALISIS DE ESTABILIDAD

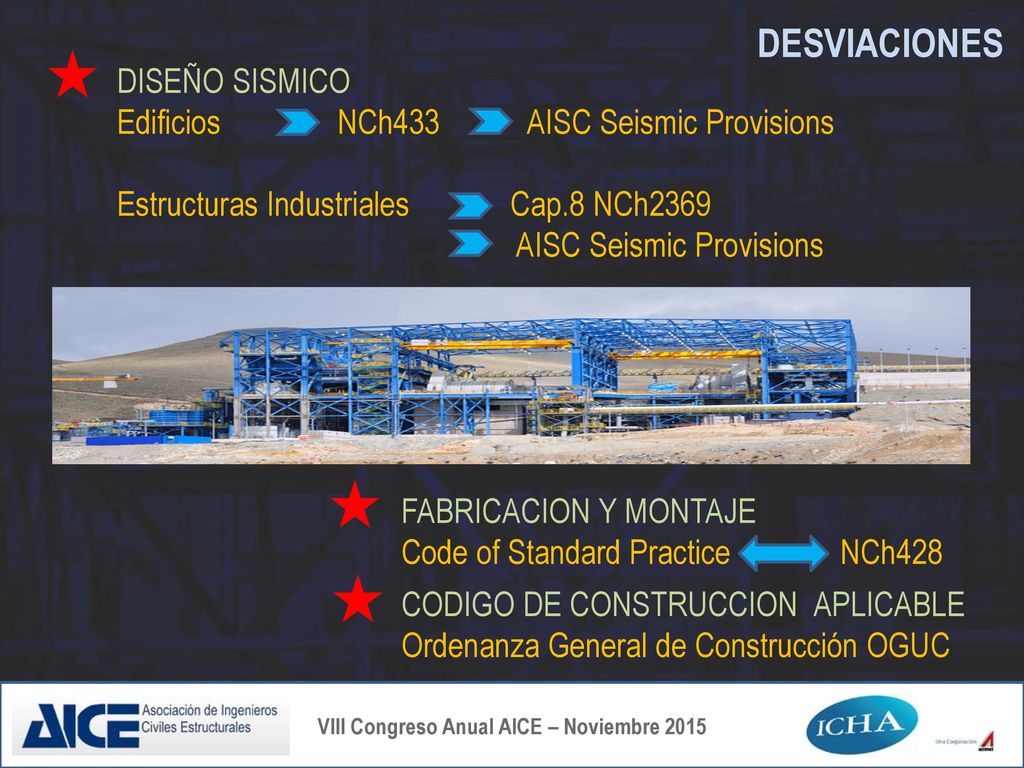

10 DESVIACIONES DISEÑO SISMICO Edificios NCh433 AISC Seismic Provisions
Estructuras Industriales Cap.8 NCh2369 AISC Seismic Provisions FABRICACION Y MONTAJE Code of Standard Practice NCh428 CODIGO DE CONSTRUCCION APLICABLE Ordenanza General de Construcción OGUC

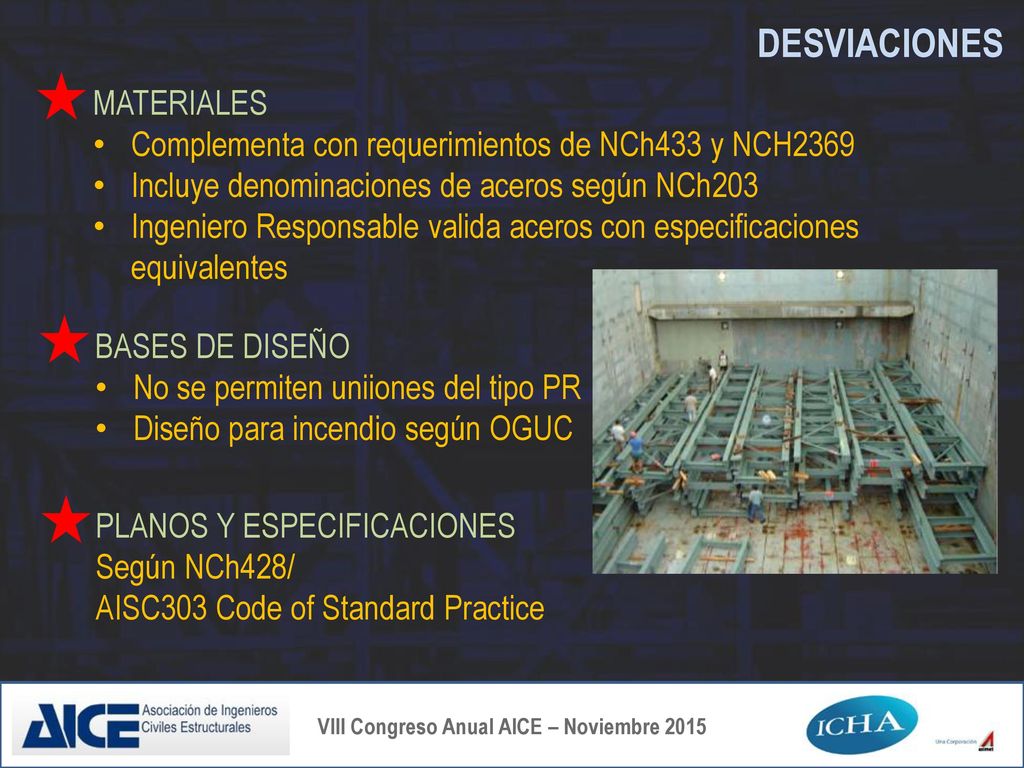

11 DESVIACIONES MATERIALES
Complementa con requerimientos de NCh433 y NCH2369 Incluye denominaciones de aceros según NCh203 Ingeniero Responsable valida aceros con especificaciones equivalentes BASES DE DISEÑO No se permiten uniiones del tipo PR Diseño para incendio según OGUC PLANOS Y ESPECIFICACIONES Según NCh428/ AISC303 Code of Standard Practice

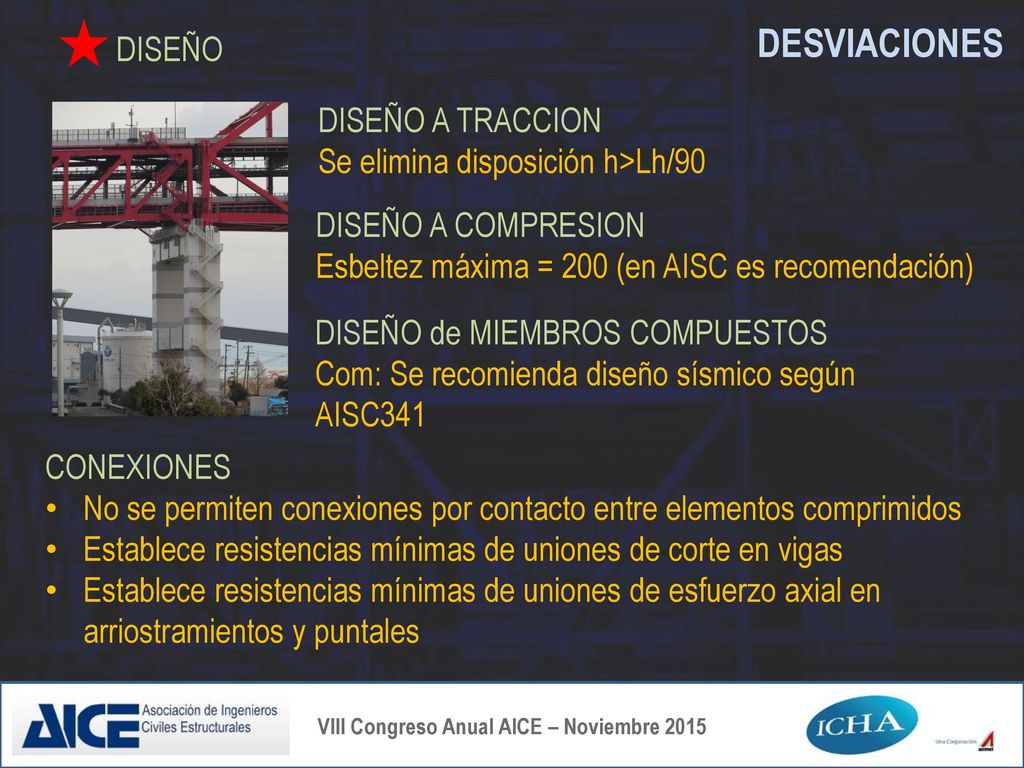

12 DESVIACIONES DISEÑO DISEÑO A TRACCION
Se elimina disposición h>Lh/90 DISEÑO A COMPRESION Esbeltez máxima = 200 (en AISC es recomendación) DISEÑO de MIEMBROS COMPUESTOS Com: Se recomienda diseño sísmico según AISC341 CONEXIONES No se permiten conexiones por contacto entre elementos comprimidos Establece resistencias mínimas de uniones de corte en vigas Establece resistencias mínimas de uniones de esfuerzo axial en arriostramientos y puntales

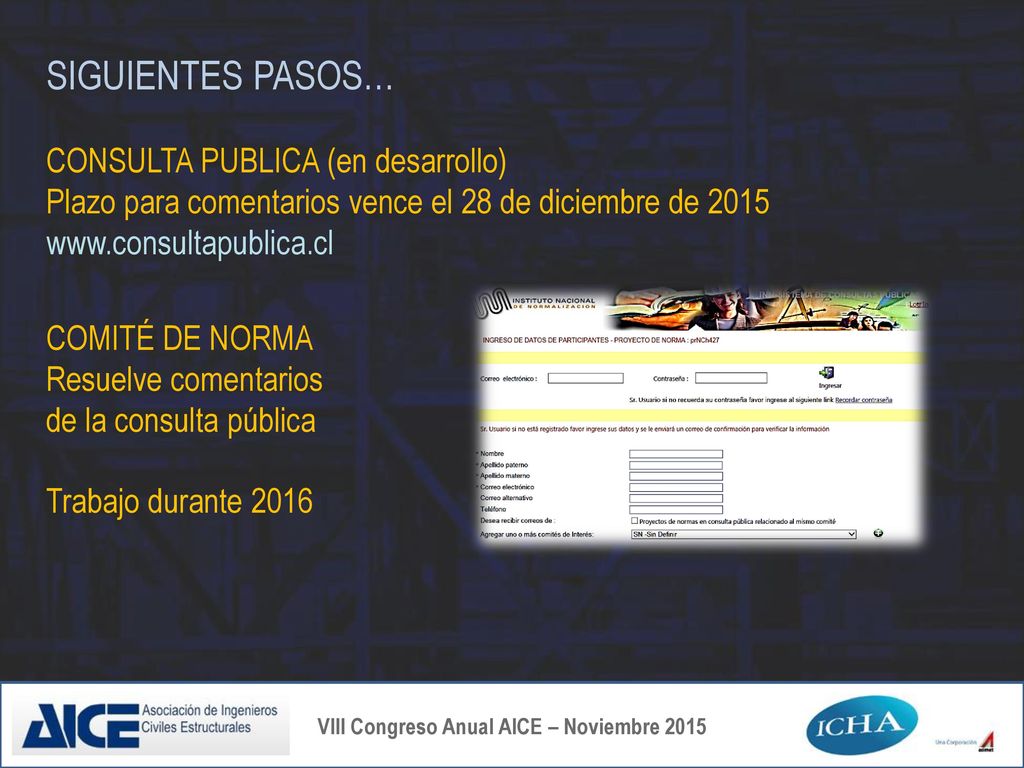

13 SIGUIENTES PASOS… CONSULTA PUBLICA (en desarrollo)
Plazo para comentarios vence el 28 de diciembre de 2015 COMITÉ DE NORMA Resuelve comentarios de la consulta pública Trabajo durante 2016

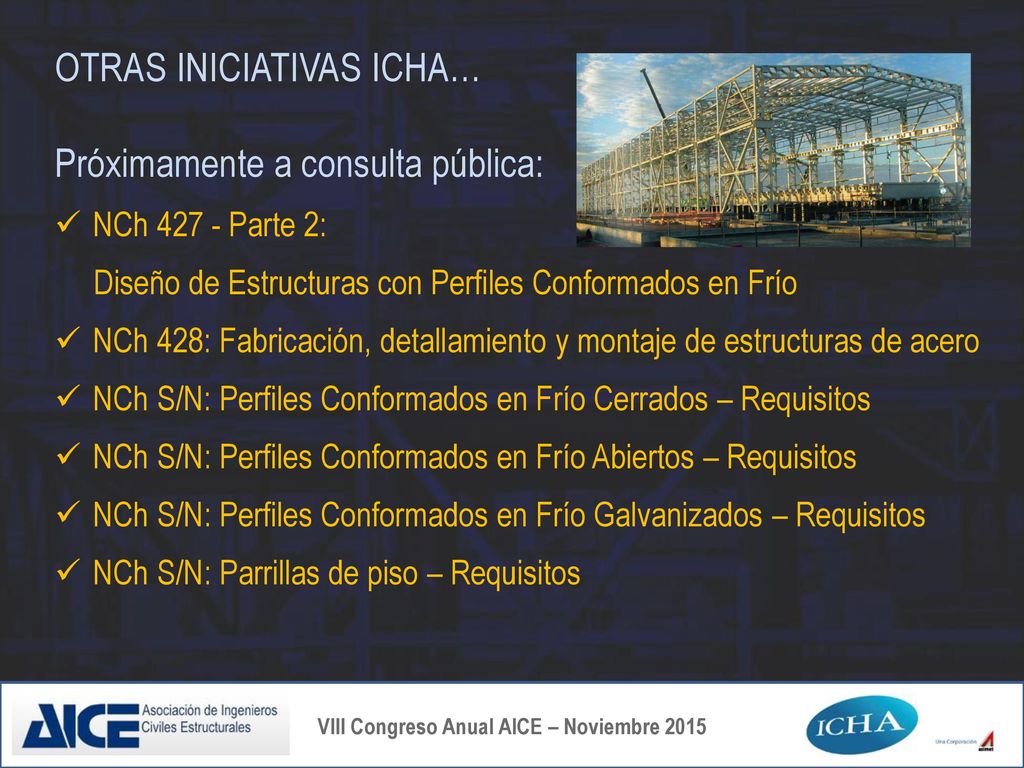

14 OTRAS INICIATIVAS ICHA… Próximamente a consulta pública:
NCh Parte 2: Diseño de Estructuras con Perfiles Conformados en Frío NCh 428: Fabricación, detallamiento y montaje de estructuras de acero NCh S/N: Perfiles Conformados en Frío Cerrados – Requisitos NCh S/N: Perfiles Conformados en Frío Abiertos – Requisitos NCh S/N: Perfiles Conformados en Frío Galvanizados – Requisitos NCh S/N: Parrillas de piso – Requisitos

15 OTRAS INICIATIVAS ICHA… Publicaciones
Código de Prácticas Estándar para Edificios y Puentes de Acero, basado en especificaciones AISC Bases Técnicas para el Diseño Estructural de Estantería Metálica

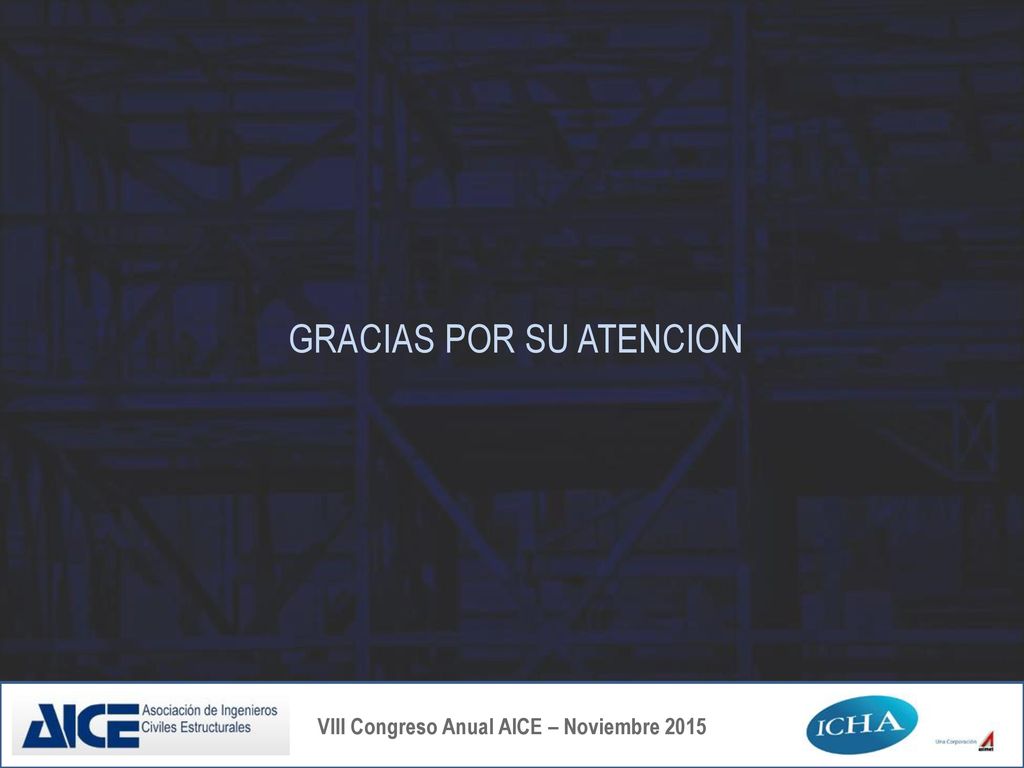

16 GRACIAS POR SU ATENCION
