1 Proyecto Corellia Francisco Cruz

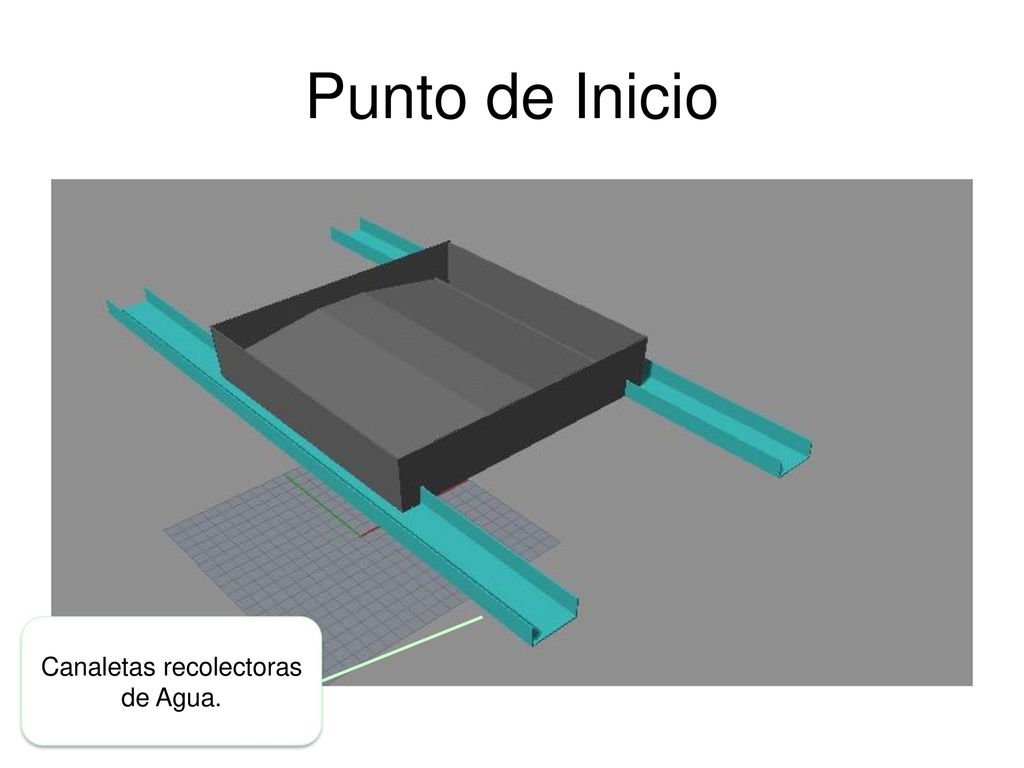

2 Canaletas recolectoras de Agua.
Punto de Inicio Canaletas recolectoras de Agua.

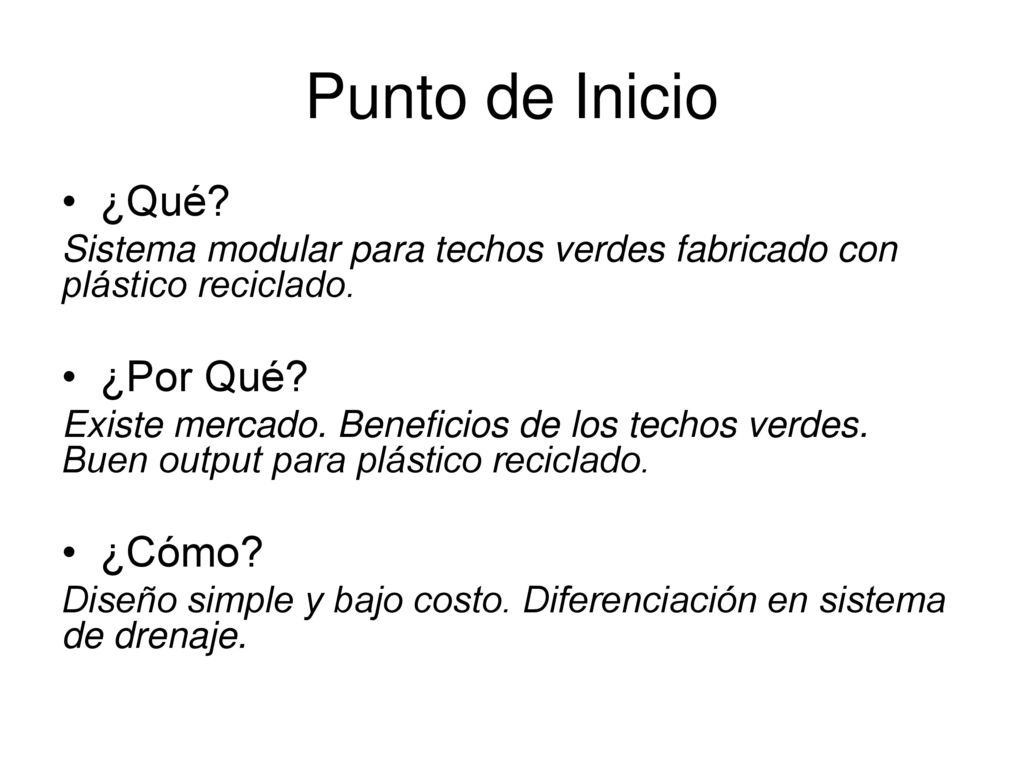

3 Punto de Inicio ¿Qué? ¿Por Qué? ¿Cómo?
Sistema modular para techos verdes fabricado con plástico reciclado. ¿Por Qué? Existe mercado. Beneficios de los techos verdes. Buen output para plástico reciclado. ¿Cómo? Diseño simple y bajo costo. Diferenciación en sistema de drenaje.

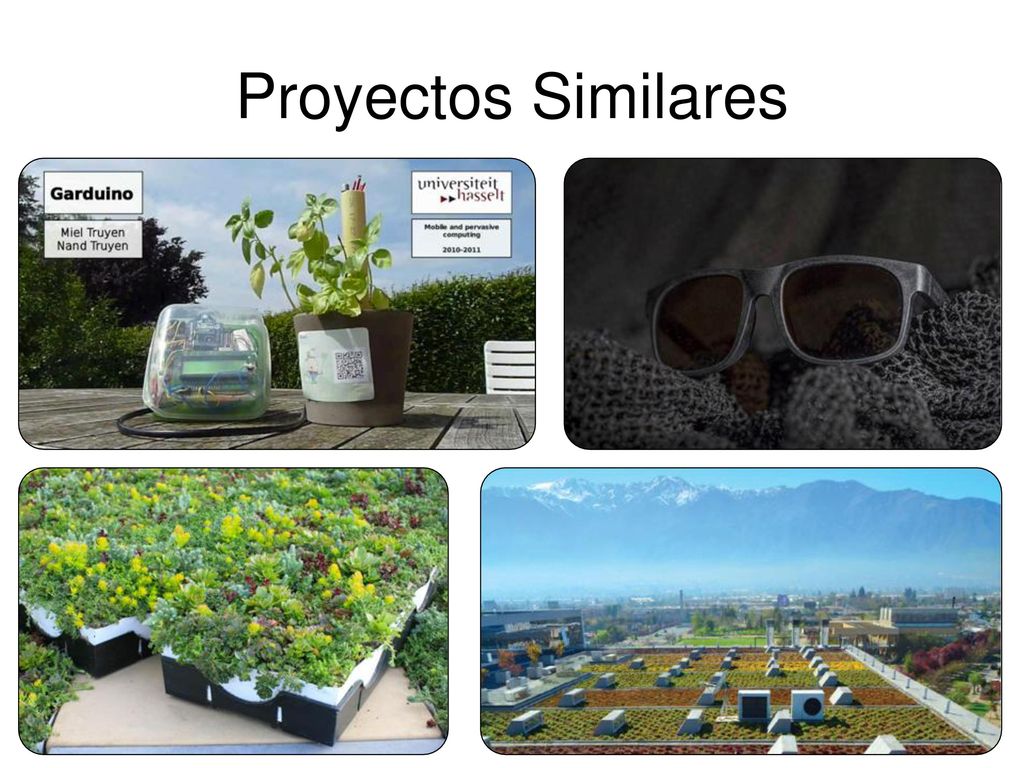

4 Proyectos Similares

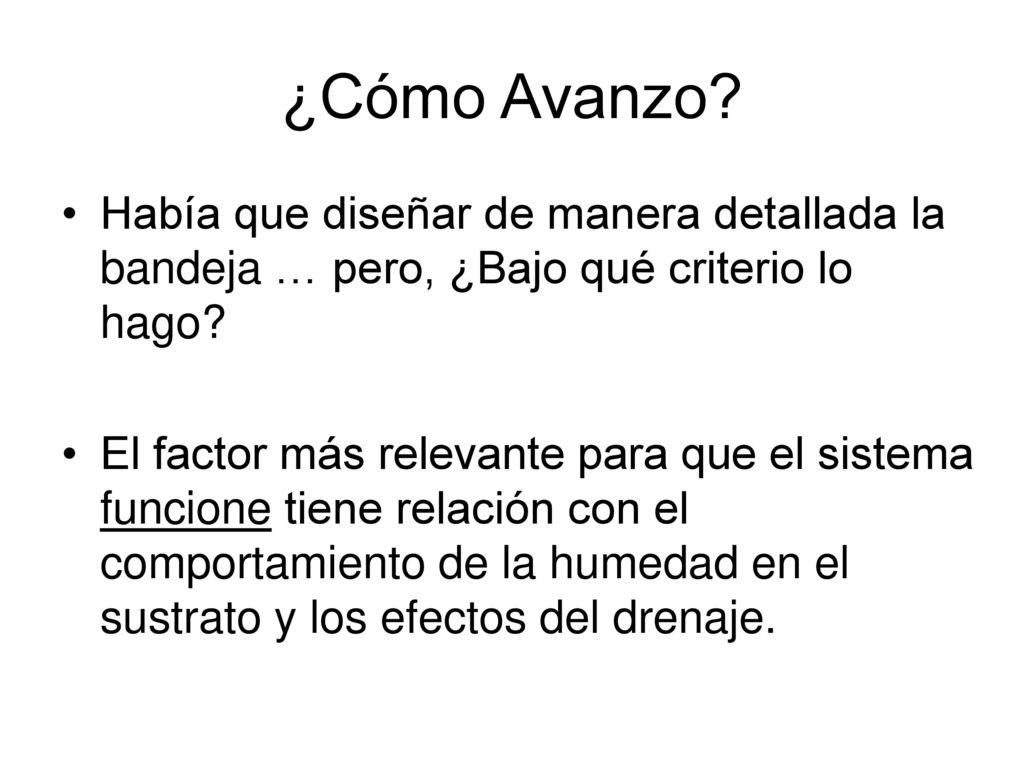

5 ¿Cómo Avanzo? Había que diseñar de manera detallada la bandeja … pero, ¿Bajo qué criterio lo hago? El factor más relevante para que el sistema funcione tiene relación con el comportamiento de la humedad en el sustrato y los efectos del drenaje.

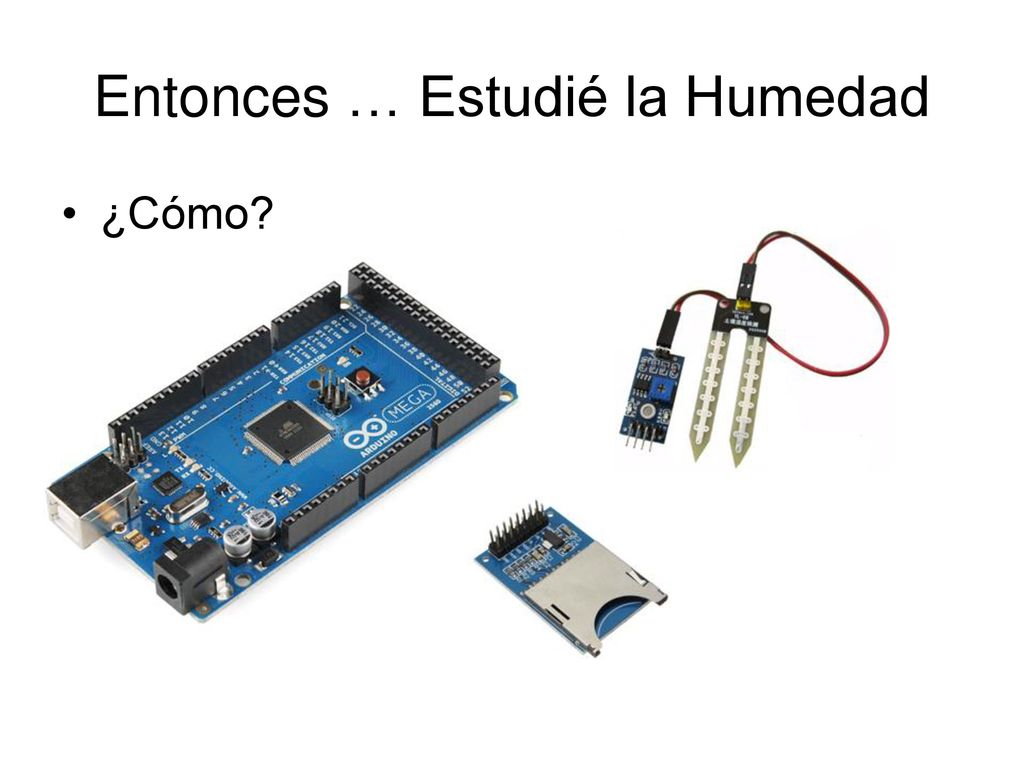

6 Entonces … Estudié la Humedad
¿Cómo?

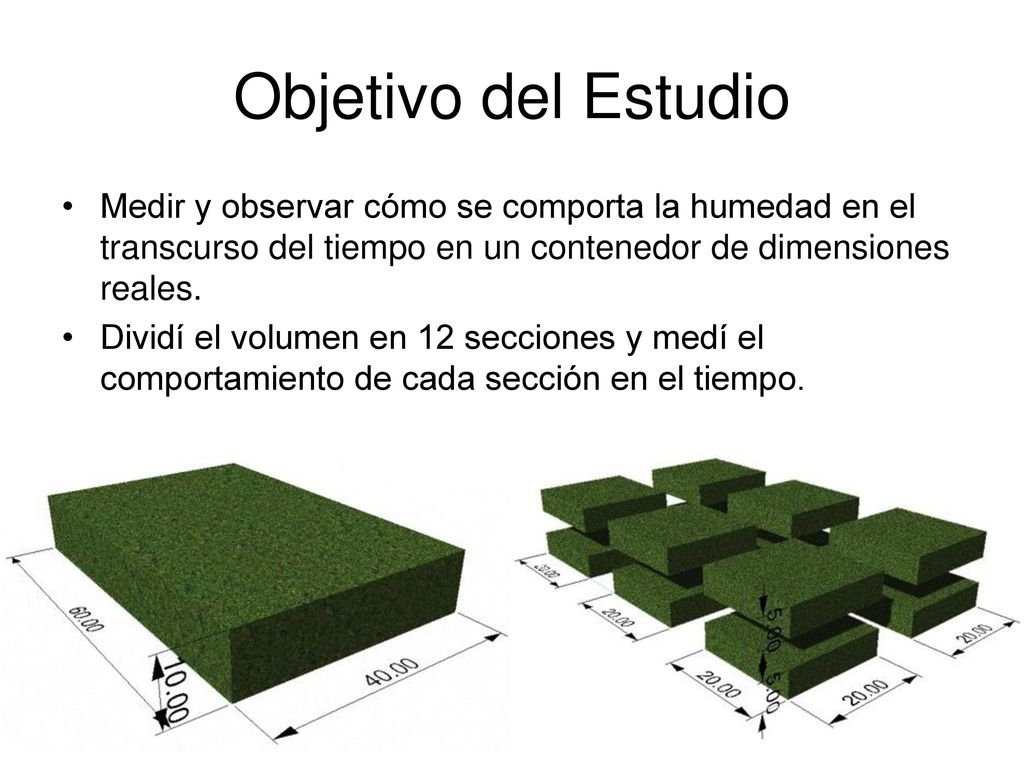

7 Objetivo del Estudio Medir y observar cómo se comporta la humedad en el transcurso del tiempo en un contenedor de dimensiones reales. Dividí el volumen en 12 secciones y medí el comportamiento de cada sección en el tiempo.

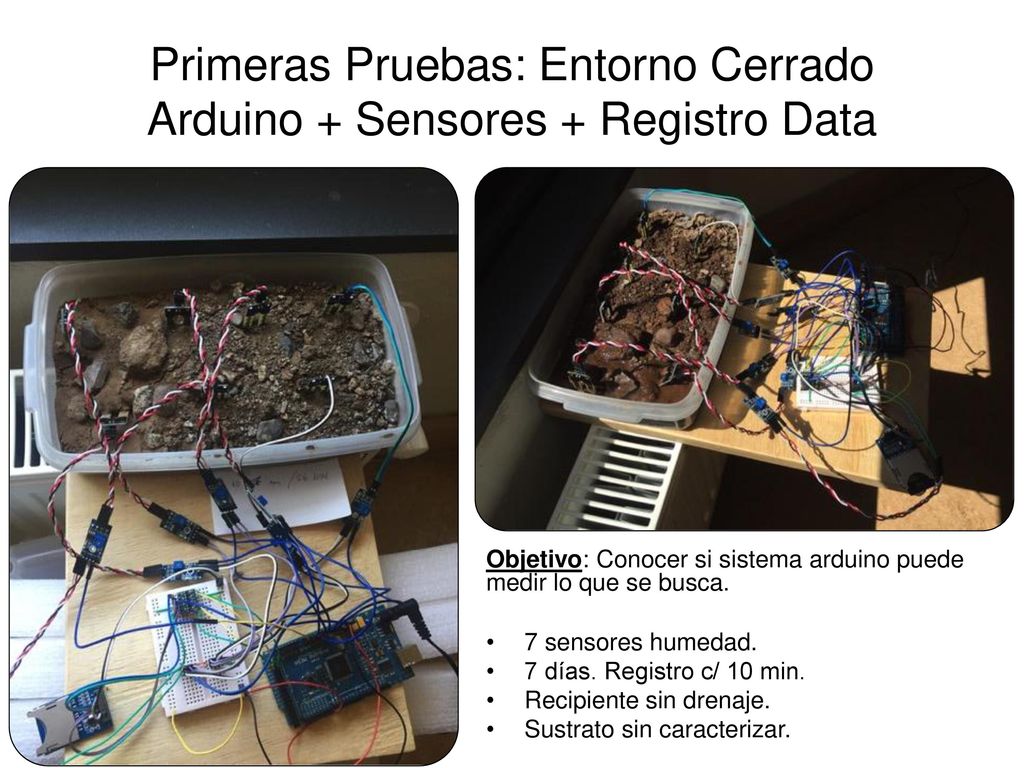

8 Primeras Pruebas: Entorno Cerrado Arduino + Sensores + Registro Data
Objetivo: Conocer si sistema arduino puede medir lo que se busca. 7 sensores humedad. 7 días. Registro c/ 10 min. Recipiente sin drenaje. Sustrato sin caracterizar.

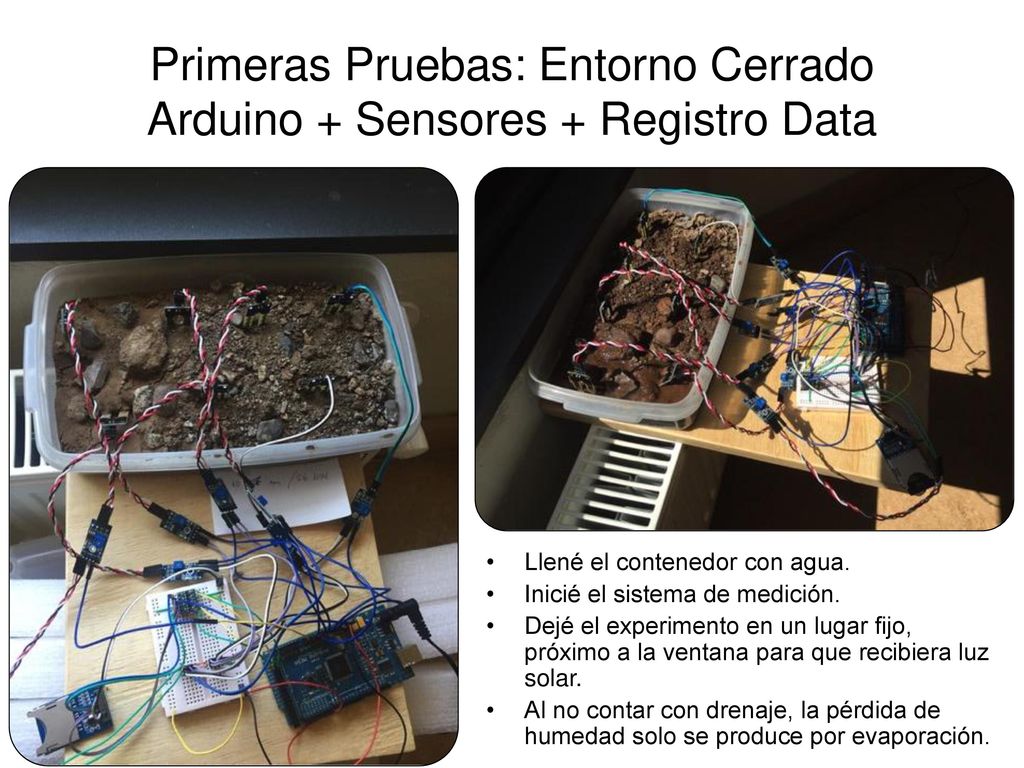

9 Primeras Pruebas: Entorno Cerrado Arduino + Sensores + Registro Data
Llené el contenedor con agua. Inicié el sistema de medición. Dejé el experimento en un lugar fijo, próximo a la ventana para que recibiera luz solar. Al no contar con drenaje, la pérdida de humedad solo se produce por evaporación.

10 Resultados Prueba Preliminar
Muy Seco Muy Húmedo

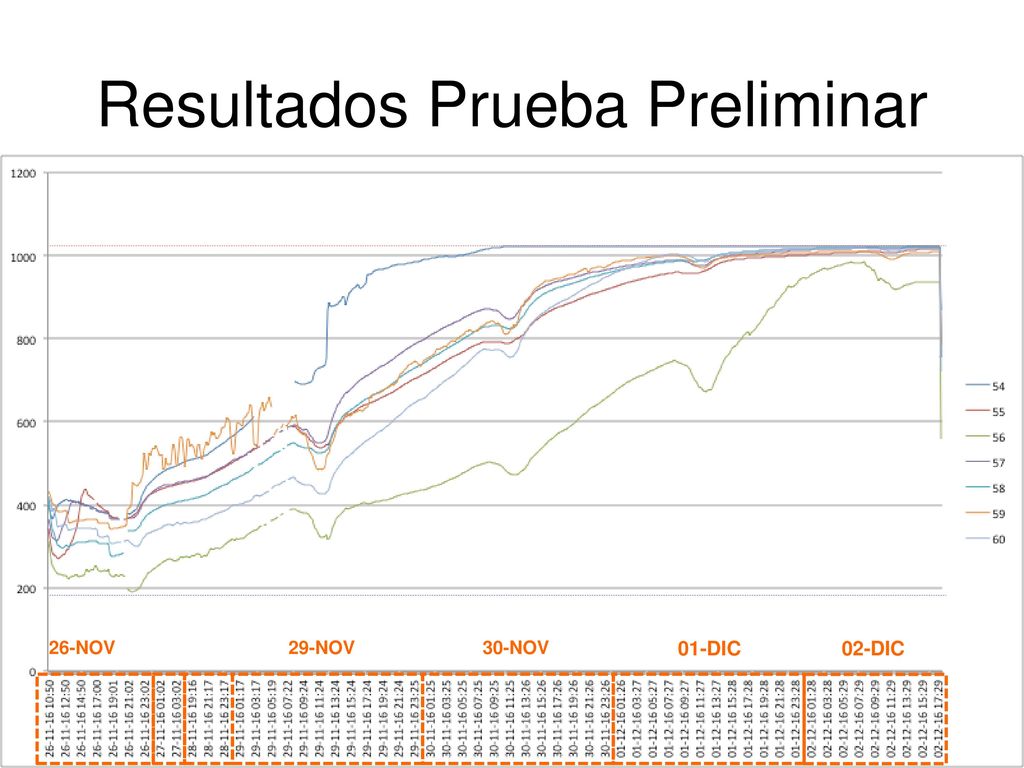

11 Resultados Prueba Preliminar
26-NOV 29-NOV 30-NOV 01-DIC 02-DIC

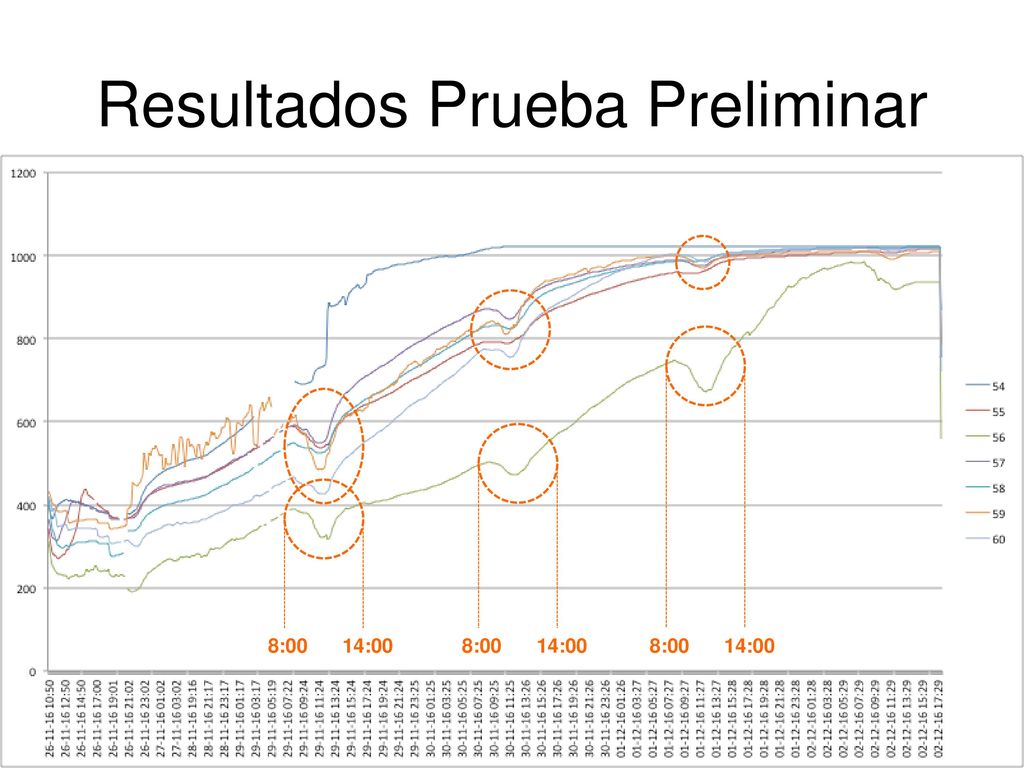

12 Resultados Prueba Preliminar
8:00 14:00 8:00 14:00 8:00 14:00

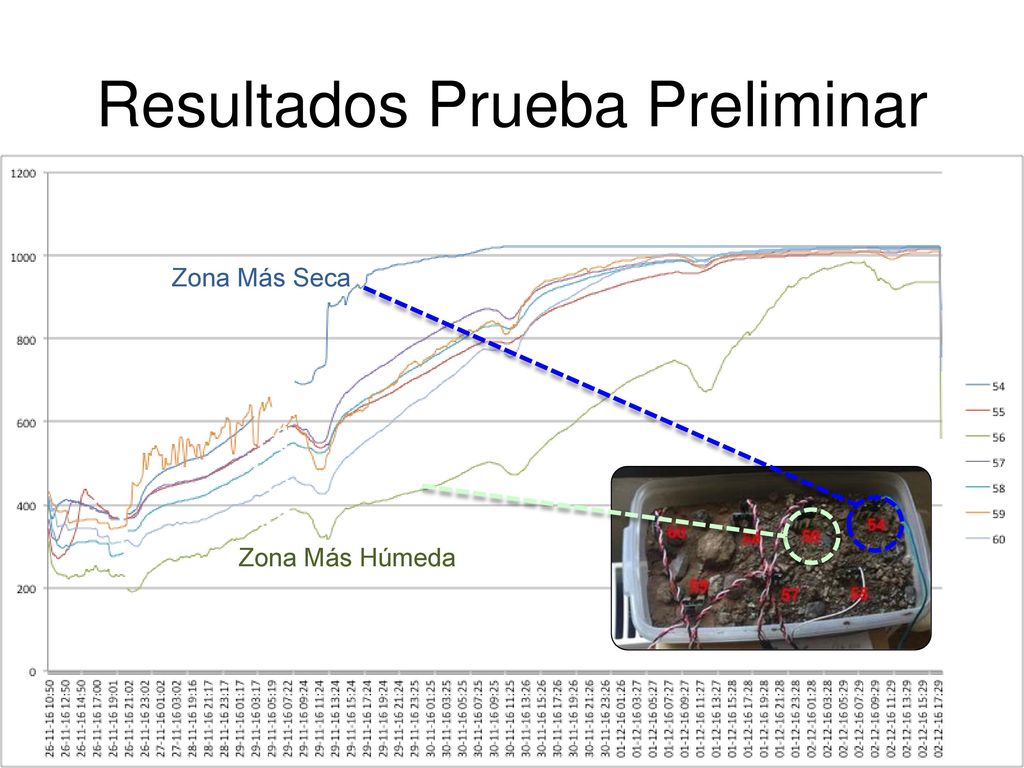

13 Resultados Prueba Preliminar
Zona Más Seca Zona Más Húmeda

14 Objetivo del Estudio Medir y observar cómo se comporta la humedad en el transcurso del tiempo en un contenedor de dimensiones reales. Dividí el volumen en 12 secciones y medí el comportamiento de cada sección en el tiempo.

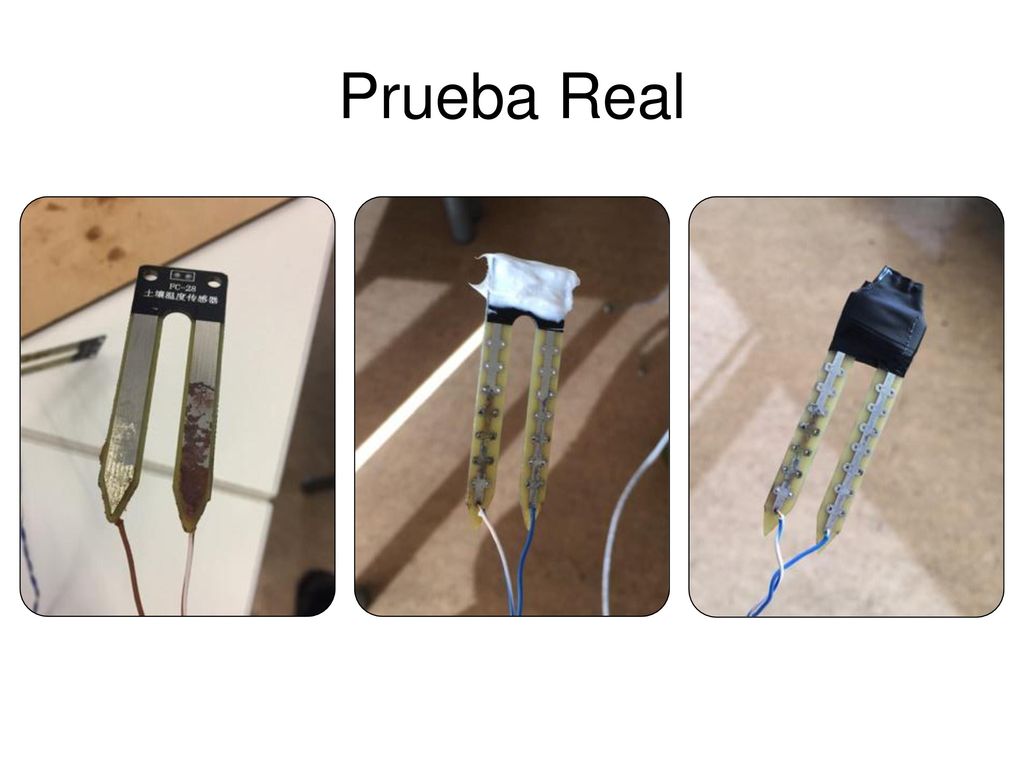

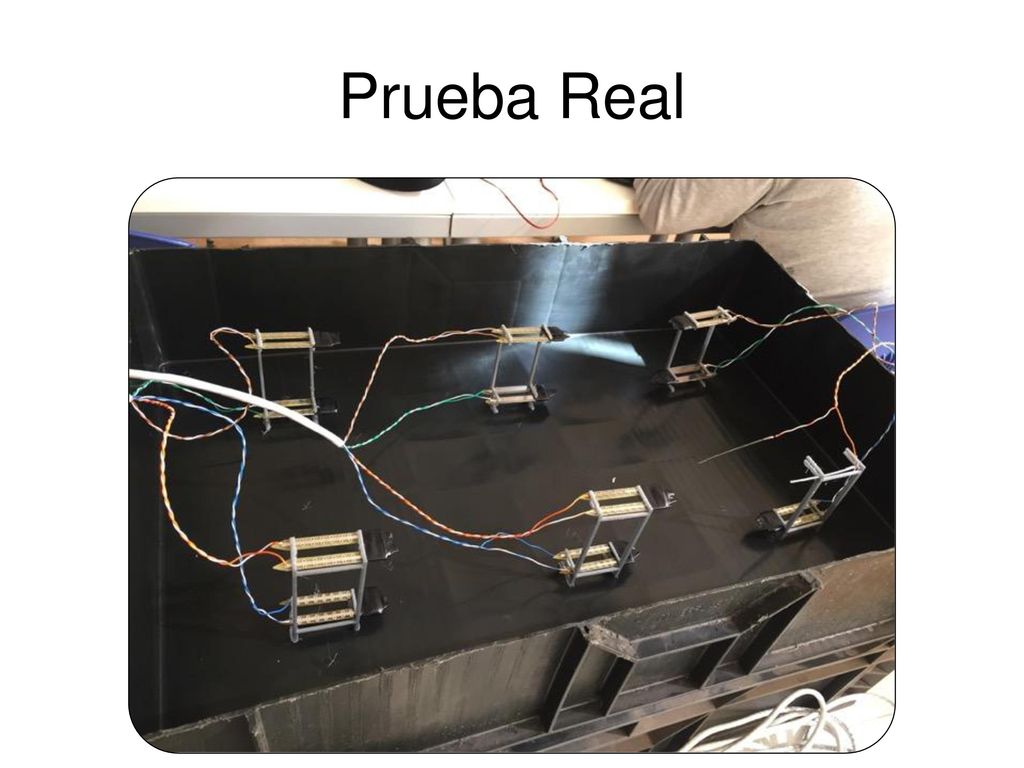

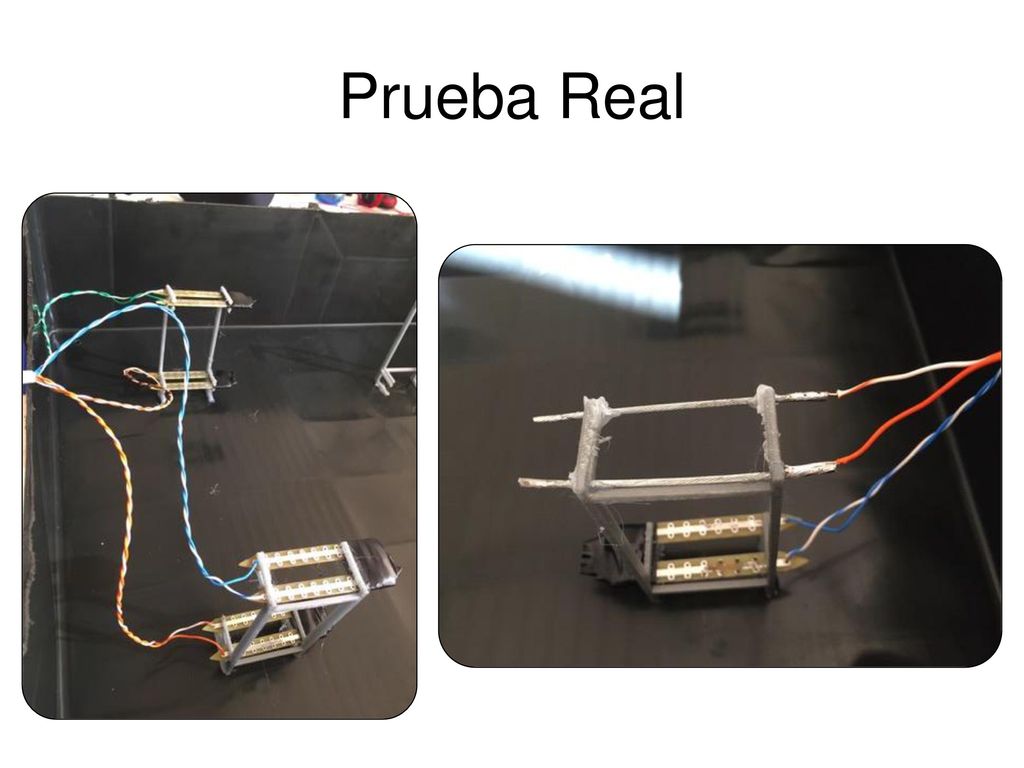

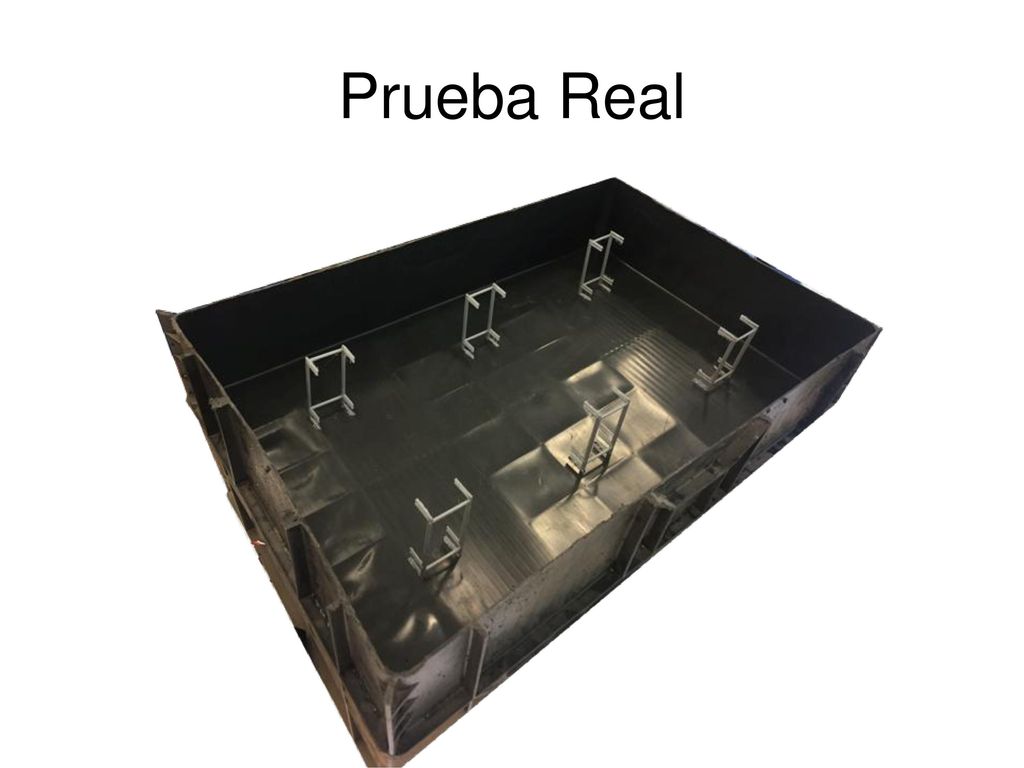

15 Prueba Real

16 Prueba Real

17 Prueba Real

18 Prueba Real

19 Prueba Real

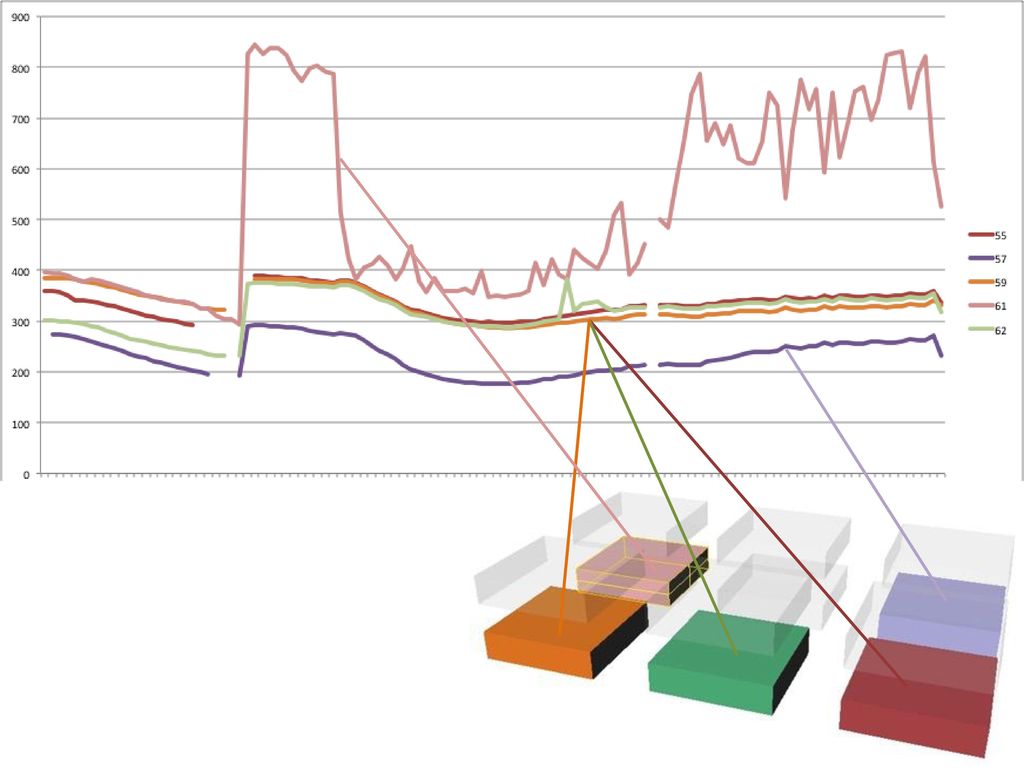

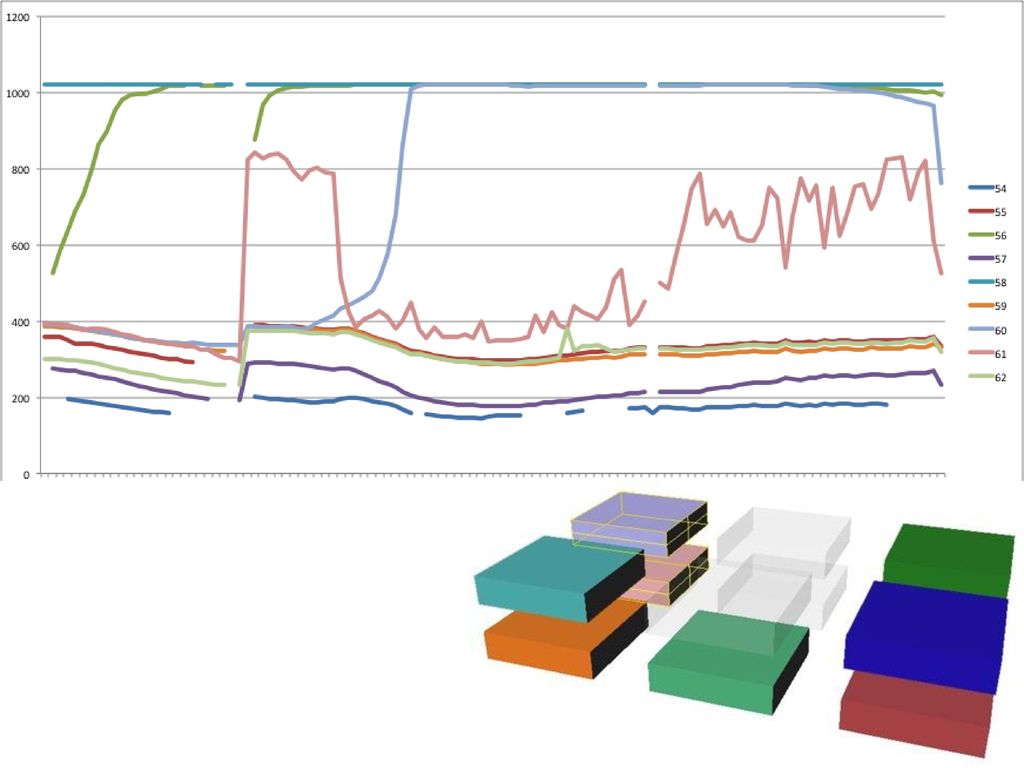

20 Resultados

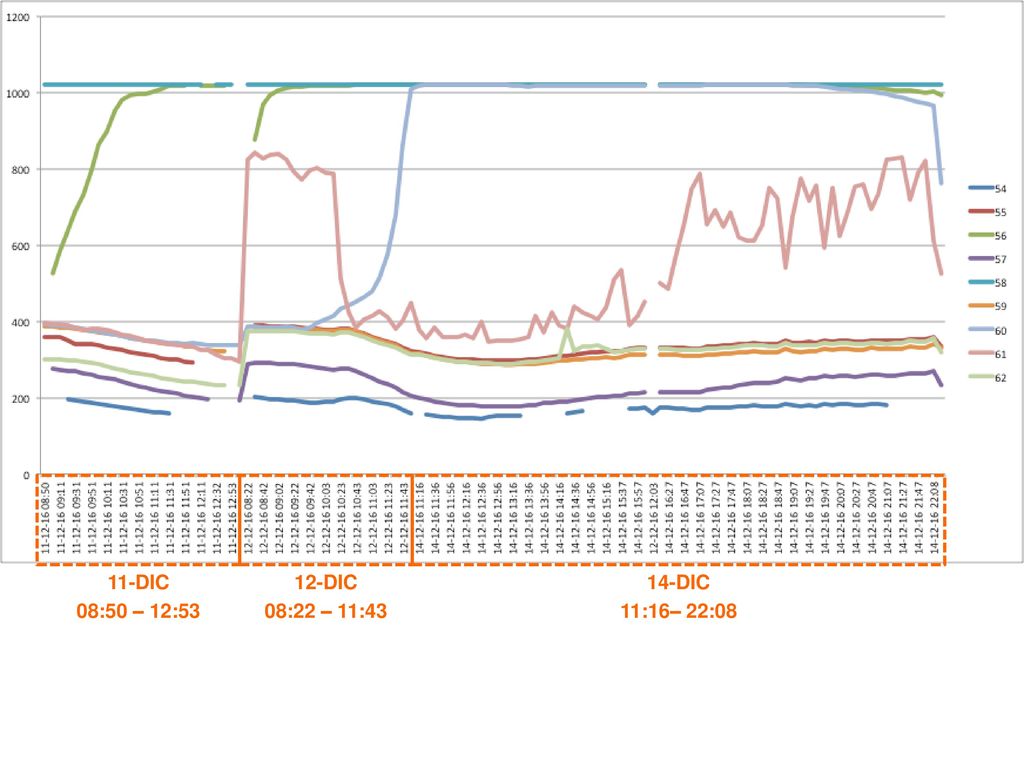

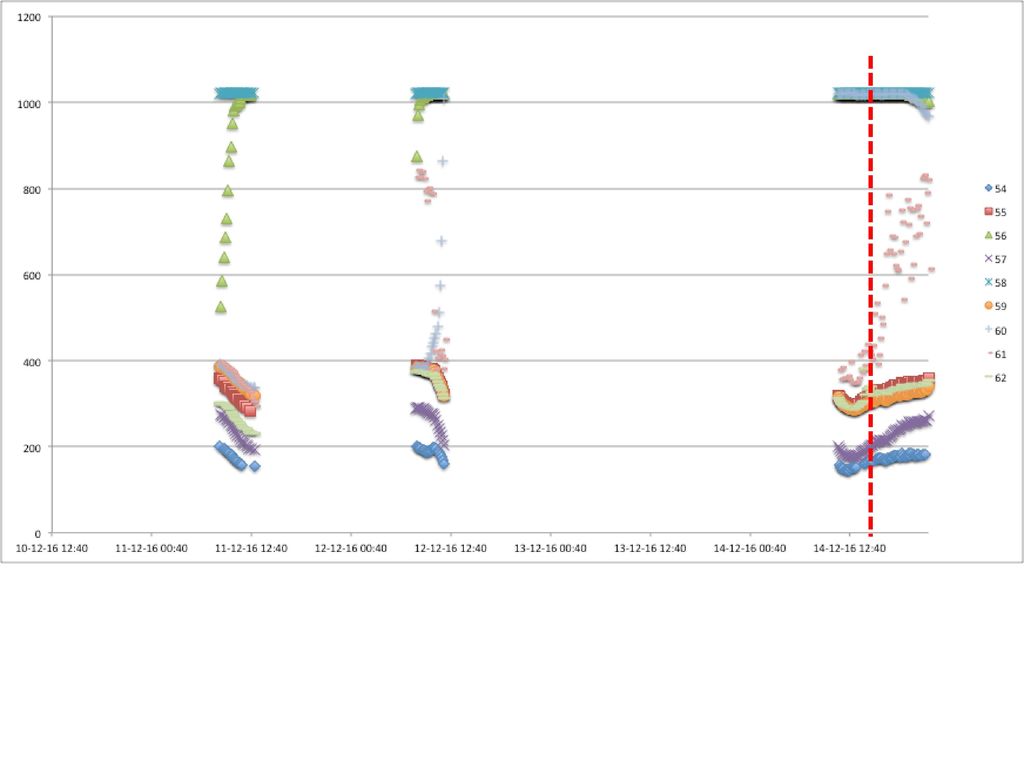

21 11-DIC 08:50 – 12:53 12-DIC 08:22 – 11:43 14-DIC 11:16– 22:08

22

23

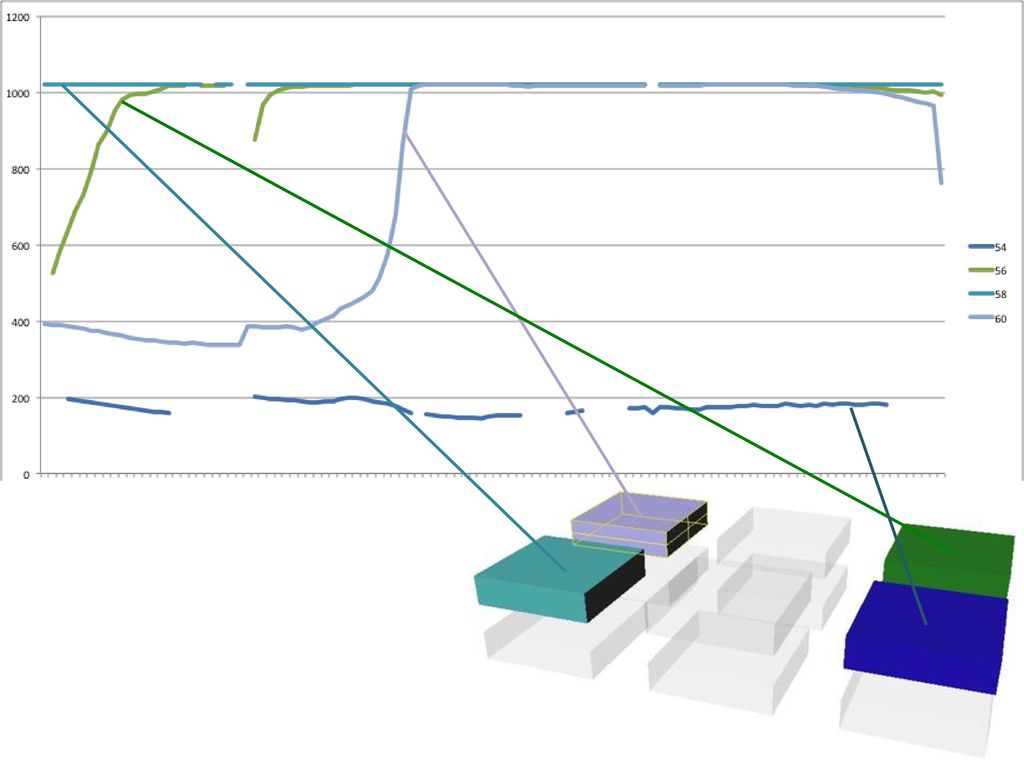

24

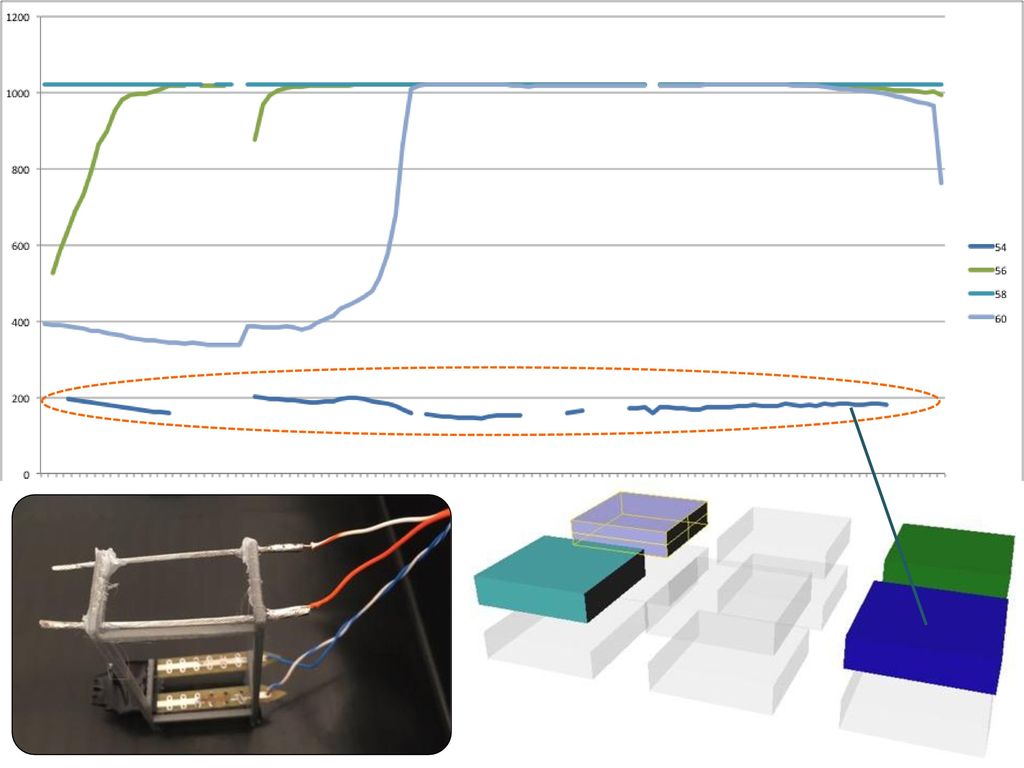

25

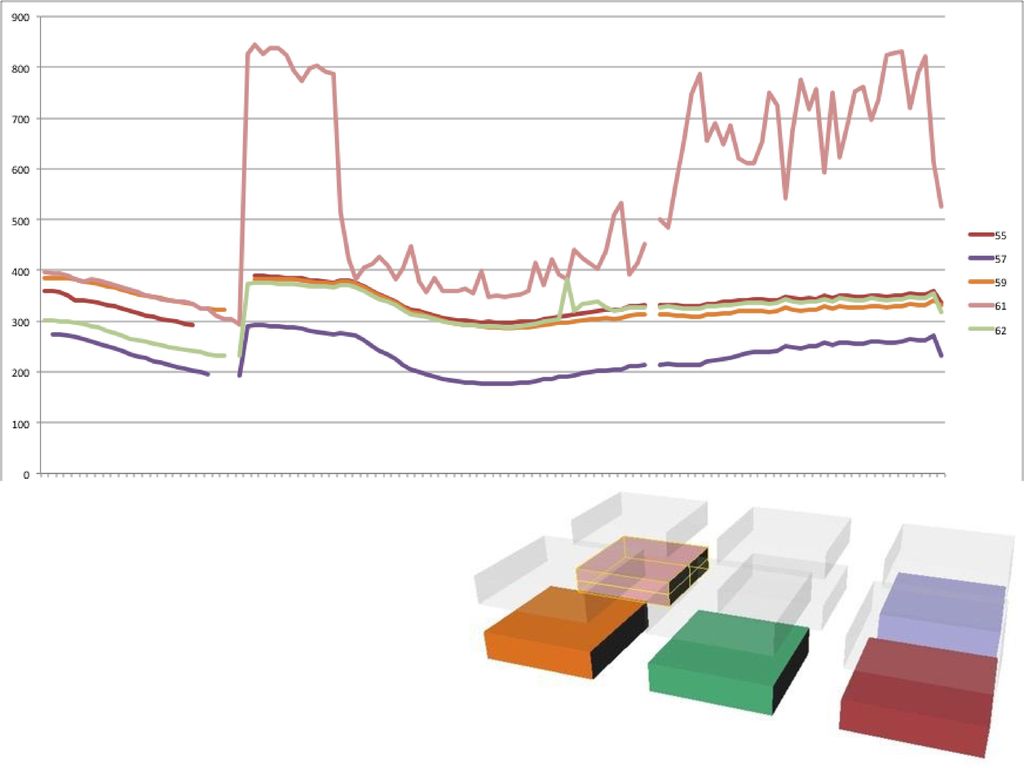

26

27

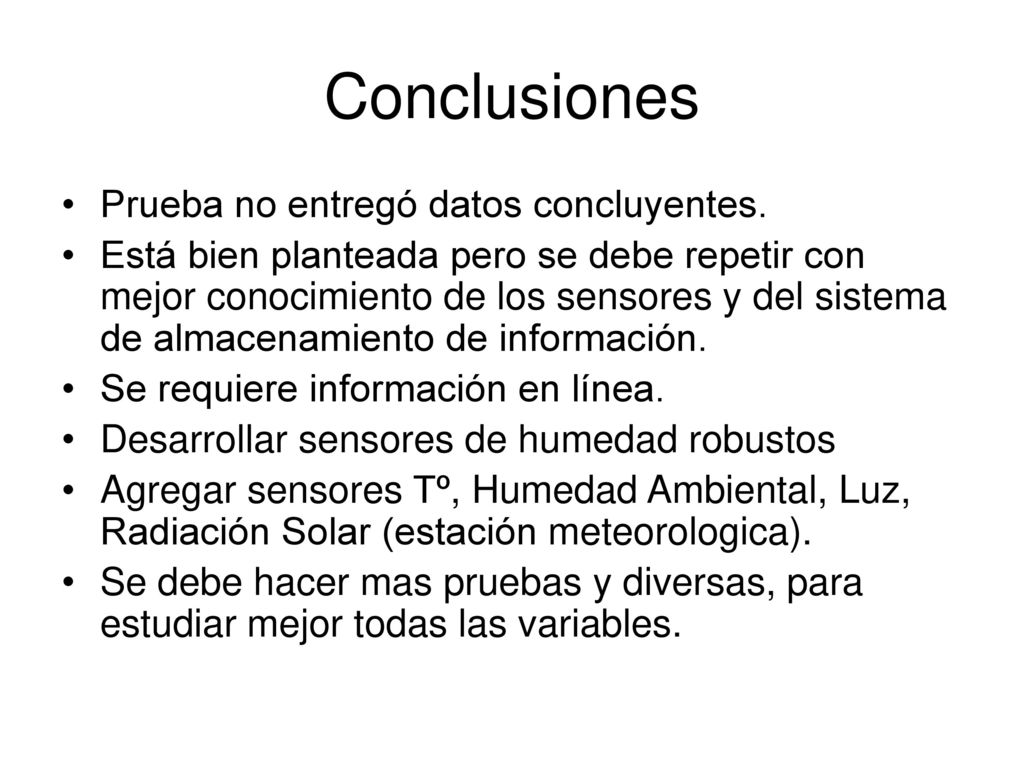

28 Conclusiones Prueba no entregó datos concluyentes.
Está bien planteada pero se debe repetir con mejor conocimiento de los sensores y del sistema de almacenamiento de información. Se requiere información en línea. Desarrollar sensores de humedad robustos Agregar sensores Tº, Humedad Ambiental, Luz, Radiación Solar (estación meteorologica). Se debe hacer mas pruebas y diversas, para estudiar mejor todas las variables.

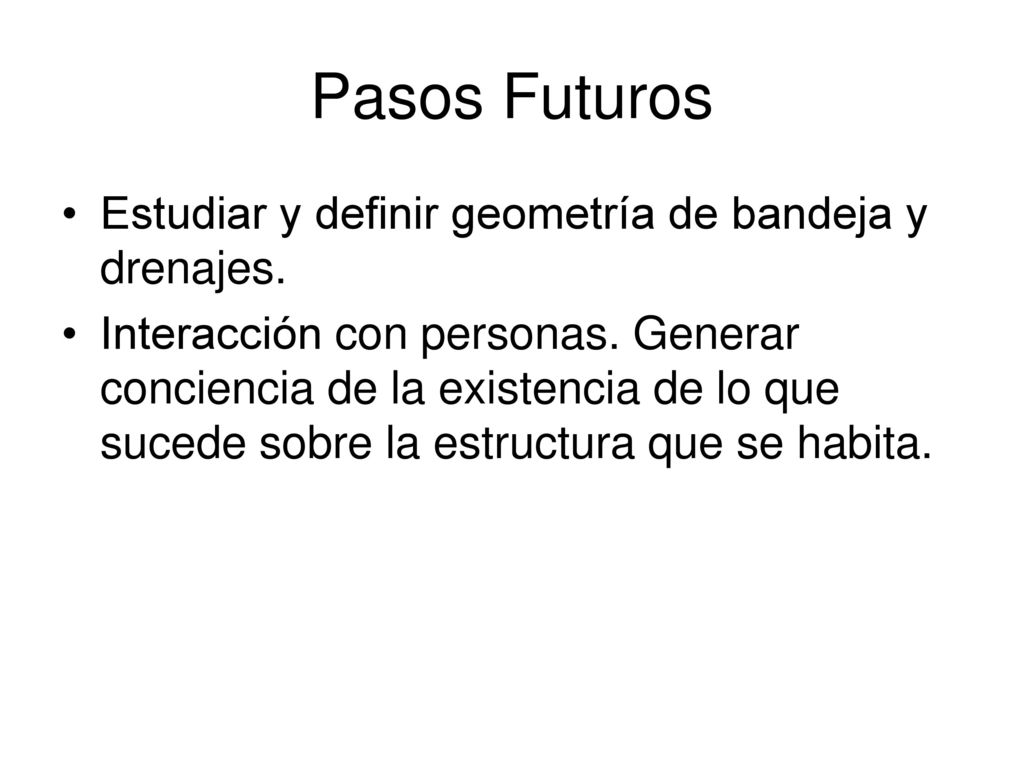

29 Pasos Futuros Estudiar y definir geometría de bandeja y drenajes.

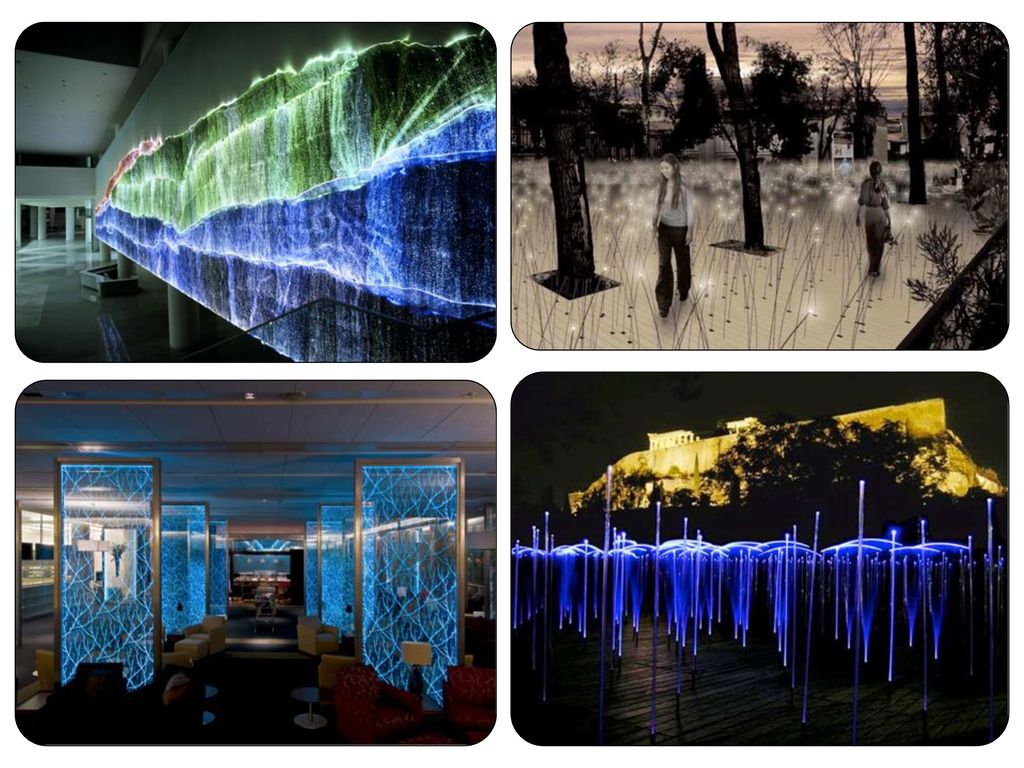

Interacción con personas. Generar conciencia de la existencia de lo que sucede sobre la estructura que se habita.

30

31

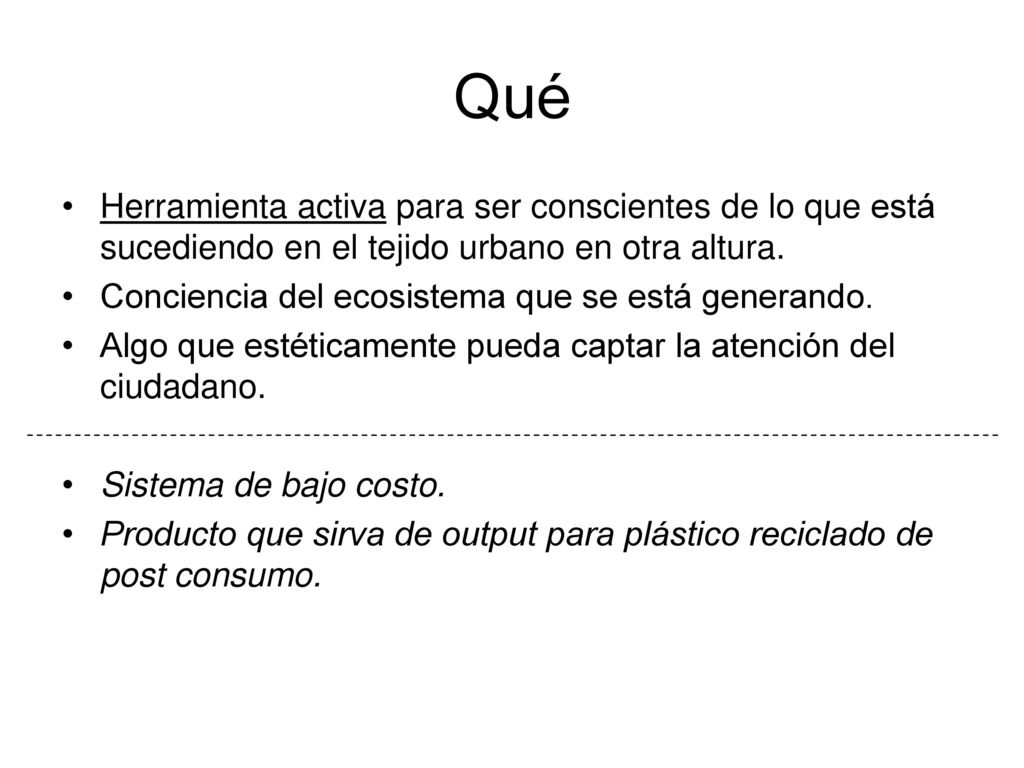

32 Qué Herramienta activa para ser conscientes de lo que está sucediendo en el tejido urbano en otra altura. Conciencia del ecosistema que se está generando. Algo que estéticamente pueda captar la atención del ciudadano. Sistema de bajo costo. Producto que sirva de output para plástico reciclado de post consumo.

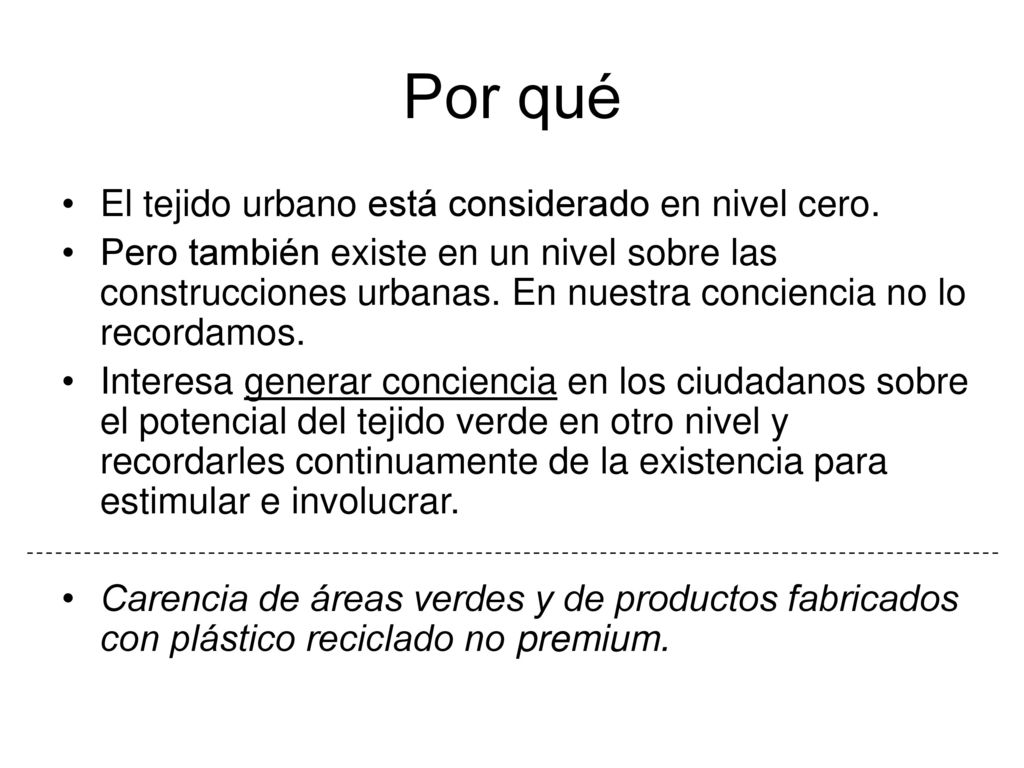

33 Por qué El tejido urbano está considerado en nivel cero.
Pero también existe en un nivel sobre las construcciones urbanas. En nuestra conciencia no lo recordamos. Interesa generar conciencia en los ciudadanos sobre el potencial del tejido verde en otro nivel y recordarles continuamente de la existencia para estimular e involucrar. Carencia de áreas verdes y de productos fabricados con plástico reciclado no premium.

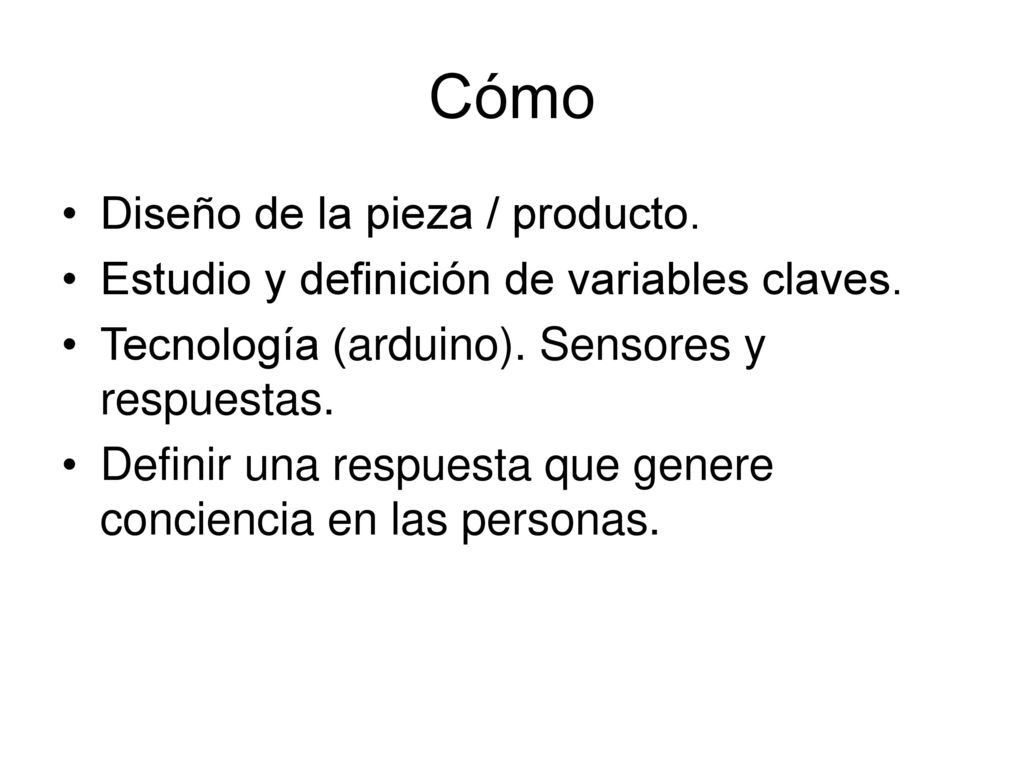

34 Cómo Diseño de la pieza / producto.
Estudio y definición de variables claves. Tecnología (arduino). Sensores y respuestas. Definir una respuesta que genere conciencia en las personas.

35

36 Proyecto Corellia Francisco Cruz

37 PARTE 1- METODOLOGÍA ¿Cual es la metodología propuesta y desarrollada en sus investigaciones? - Cuales son los pasos a desarrollar por cada una de las investigaciones. Estudio del comportamiento de la humedad en un sustrato definido: Efecto del drenaje (ubicación y cantidad). Comportamiento diario. Comportamiento extendido. Efecto del diseño del fondo (geometría y retenciones de agua). Capturar Data Funcionamiento y confiabilidad de los sensores. Almacenamiento de los datos. Interacción Qué hago con la data que genero?, como la utilizo para agregar valor más allá del diseño de la pieza y el performance en el tiempo? - Cuales son los puntos críticos que han sido identificados y desarrollados dentro del trimestre. Captura de datos Conocimiento de los sensores Determinar variables a analizar - Cuales son los pasos siguientes a desarrollar con mayor prioridad en el siguiente trimestre. Pruebas concretas con kpi concretos. Mejorar performance de sensores. Conclusiones de diseño de la bandeja. Información en tiempo real. Principios de desarrollo con interacción. Tecnología

38 PARTE 1- METODOLOGÍA ¿Cuales son los proyectos referentes mas relevantes en tu propuesta y como han influido en el trabajo dentro del trimestre? - ¿Que tecnologías identifico/adopto/hackeo/analizo/desarrollo a partir de estos referentes? El Proyecto Garduino. Reciclaje: Bureo. Interacción: Tecnología de Techo: liveroof ¿Como me diferencio de estos referentes? Garduino: Solo mide y acciona bombas. Sensores estándar. Bureo: Producto. Liveroof: Drenaje lateral. Posibilidad interacción. Como se posiciona mi investigación dentro del medio. ¿Cual es el GAP en el cual mi propuesta se constituye como una contribución? Conecta a Tecnología

39 PARTE 2 - TECNOLOGÍA ¿Que Hardware y Software requiere mi investigación y el desarrollo de esta? - ¿Que sensores-actuadores necesita el proyecto? Arduino Mega, Sensores de humedad, almacenamiento de datos. - ¿Que programas necesita el proyecto? Arduino, Excel - ¿Que mecanismos he desarrollado? Sensores de humedad propios. - Desarrollo de pdf con todos los componentes que requiereel proyecto de forma visual (diagramas, axonometrías, planimetrías, axonometrias explotadas.

40 PARTE 3 - DISEÑO - PDF con las pruebas de material y las métricas de los resultados (indicadores cuantitativos). - PDF con el desarrollo del diseño del proyecto. (bocetos, versiones, detalles, diagramas, avances, fallas, etc). - Video con las pruebas del sistema (timelapse, stopmotion, etc). Máximo 1.5 min. - Maquetas de prototipos.

41 PARTE 4 - CONCLUSIONES - Que se ha aprendido
Funcionamiento sensores humedad, captura de información - Que ha resultado y que no - Cuales son los siguientes pasos a desarrollar en el trimestre siguiente.
