FUNDAMENTOS DE LAS TÉCNICAS CROMATOGRÁFICAS

Presentación del tema: "FUNDAMENTOS DE LAS TÉCNICAS CROMATOGRÁFICAS"— Transcripción de la presentación:

1 FUNDAMENTOS DE LAS TÉCNICAS CROMATOGRÁFICAS
Héctor Torres Q.F U.N. Purificación y Análisis de Fluidos Ltda.

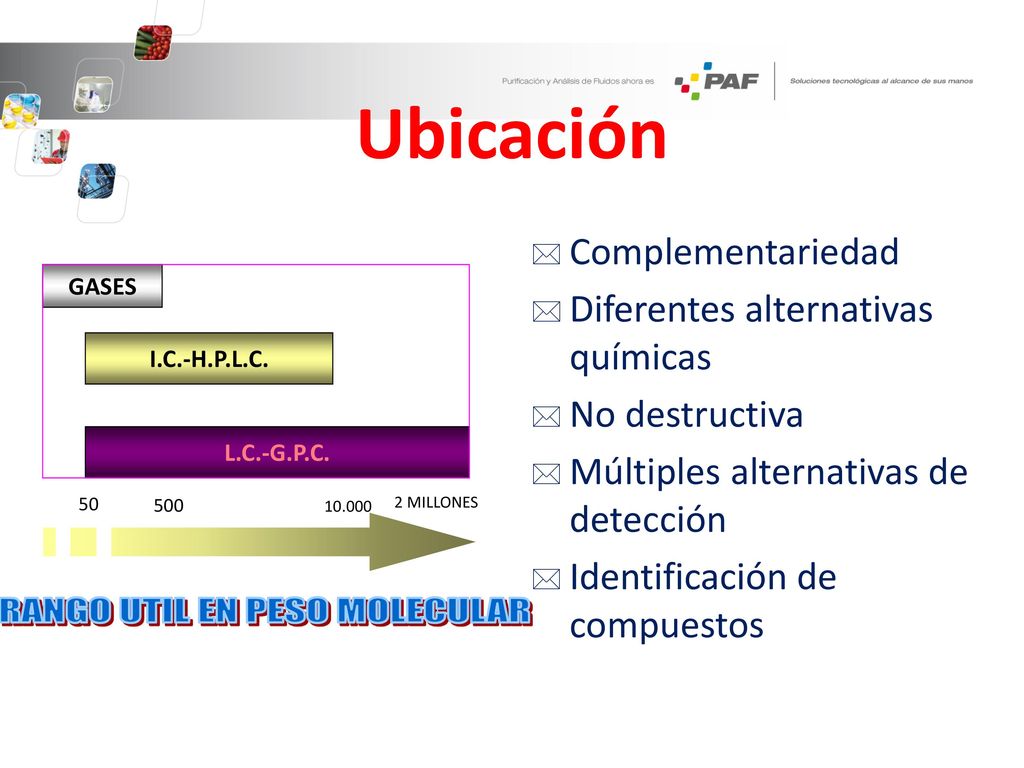

2 RANGO UTIL EN PESO MOLECULAR
Ubicación Complementariedad Diferentes alternativas químicas No destructiva Múltiples alternativas de detección Identificación de compuestos GASES I.C.-H.P.L.C. L.C.-G.P.C. 50 500 10.000 2 MILLONES RANGO UTIL EN PESO MOLECULAR

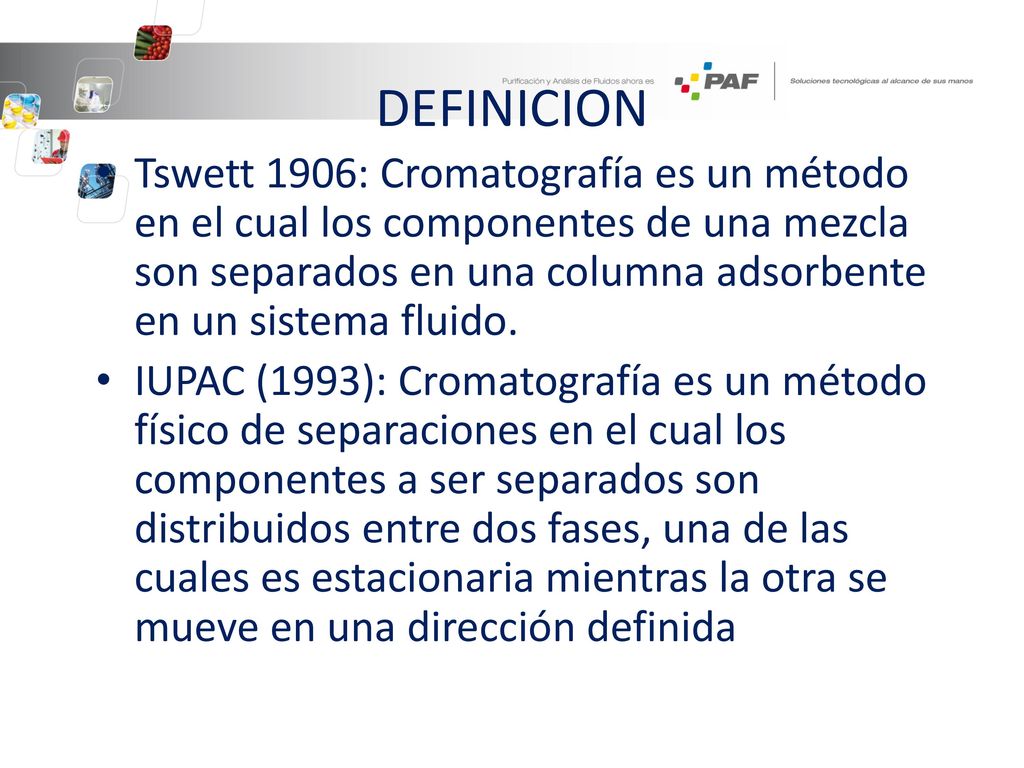

3 DEFINICION Tswett 1906: Cromatografía es un método en el cual los componentes de una mezcla son separados en una columna adsorbente en un sistema fluido. IUPAC (1993): Cromatografía es un método físico de separaciones en el cual los componentes a ser separados son distribuidos entre dos fases, una de las cuales es estacionaria mientras la otra se mueve en una dirección definida

4 HISTORIA DESDE LA FORMACION DE LA TIERRA
REVOLUCION INDUSTRIAL 1850 RUNGE PAPEL 1861 GROPPELSROEDER TIRAS DE PAPEL-PIGMENTOS 1889 BEYERINCK 1898 WIJSMAN CAPA FINA DE GELATINA PARA SEPARAR ACIDOS Y ENZIMAS DE MALTA

5 Mecanismo de Separación

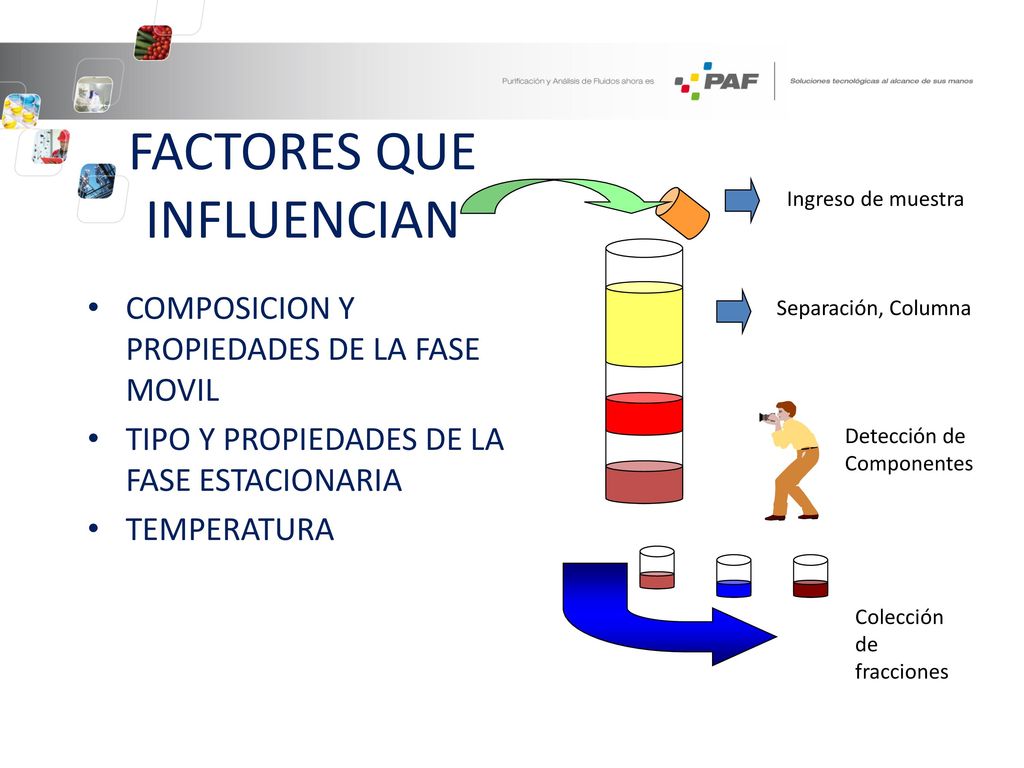

6 FACTORES QUE INFLUENCIAN
Ingreso de muestra COMPOSICION Y PROPIEDADES DE LA FASE MOVIL TIPO Y PROPIEDADES DE LA FASE ESTACIONARIA TEMPERATURA Separación, Columna Detección de Componentes Colección de fracciones

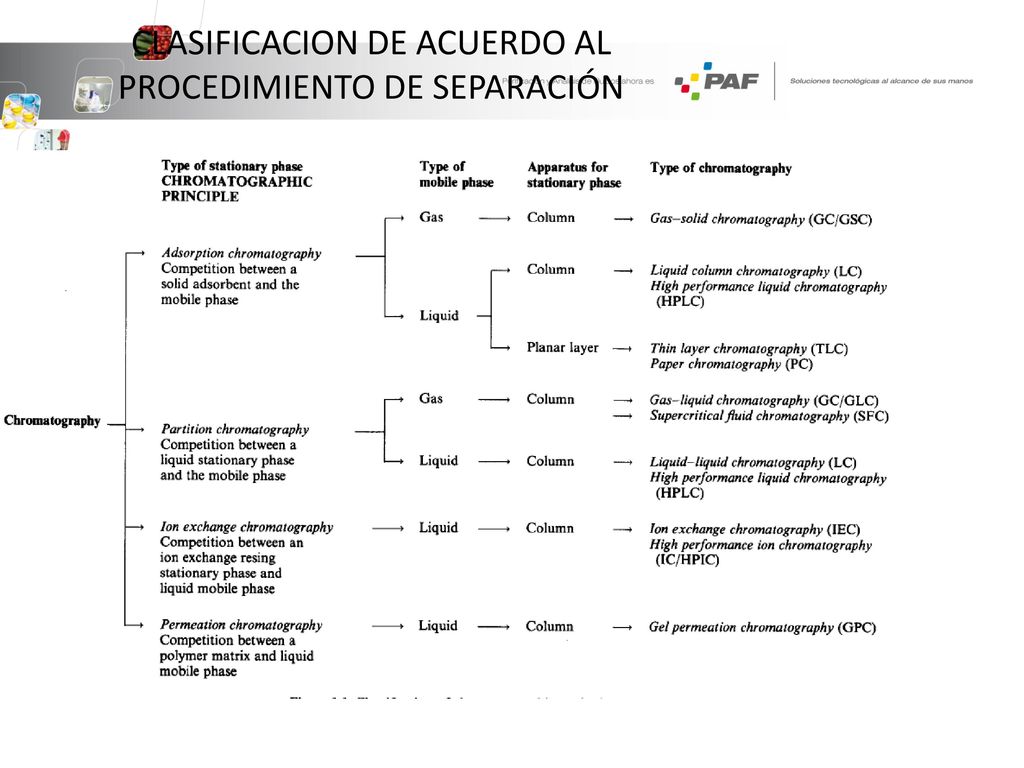

7 CLASIFICACION DE ACUERDO AL PROCEDIMIENTO DE SEPARACIÓN

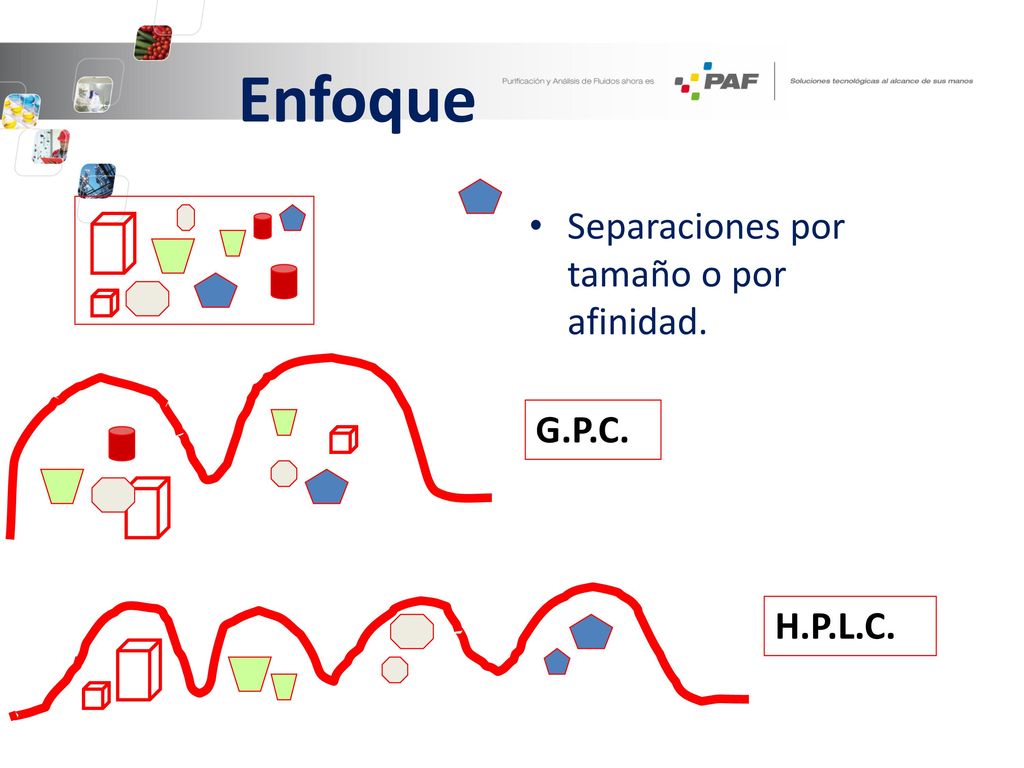

8 Enfoque Separaciones por tamaño o por afinidad. G.P.C. H.P.L.C.

9 Terminología ) Retención o factor de capacidad K´
Selectividad o factor de separación Número de platos teóricos N La combinación de las anteriores= Resolución RETENCION, K´ = V1 - V0 V0 SELECTIVIDAD  = K´2 K´1 = V2 - V0 V1 - V0 PLATOS N = 16 ( V1 W1 ) 2

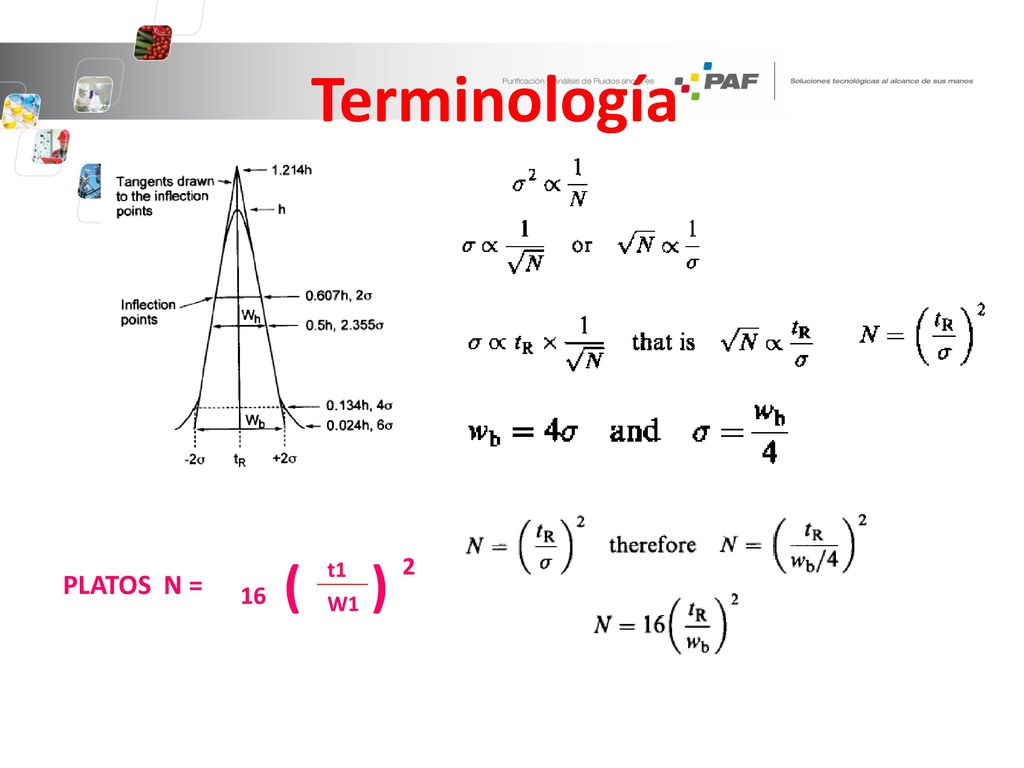

10 Terminología PLATOS N = 16 ( t1 W1 ) 2

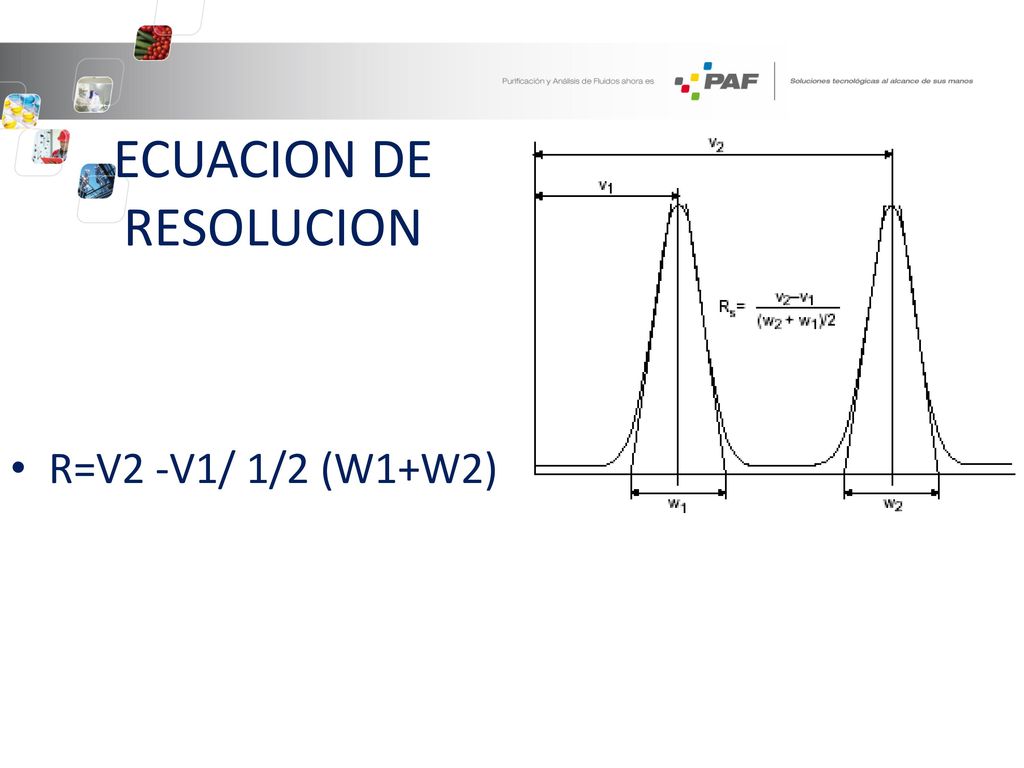

11 ECUACION DE RESOLUCION
R=V2 -V1/ 1/2 (W1+W2)

12 Afectan la Resolución Tecnología de empaque Calidad de la Sílice usada
La carcaza: Diámetro interno La viscosidad del solvente Temperatura VELOCIDAD LINEAL CM/SEG 0.1 0.5 1.0 4.6 DIAMETROS EN mm. FLUJOS 4.0 2.0 CAMBIOS EN VELOCIDAD LINEAL AL INCREMENTAR EL FLUJO EN COLUMNAS DE DIAMETRO DIFERENTE

13

14 MUCHAS GRACIAS
