1 CLASIFICACION DE TECNICAS CROMATOGRAFICAS
Licda. Carol Ivon Villatoro de Santisteban Análisis Instrumental II Primer Semestre 2014

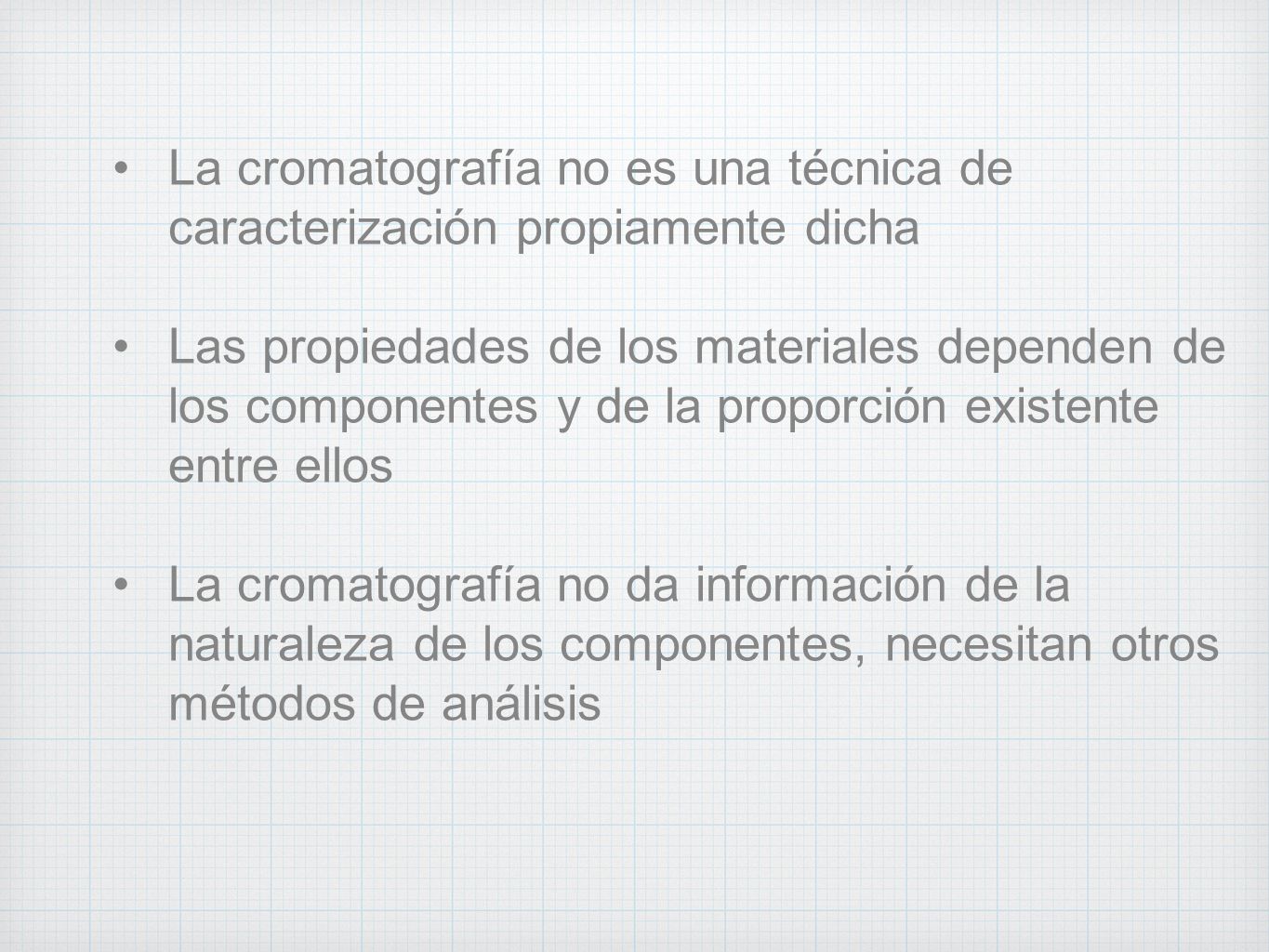

2 La cromatografía no es una técnica de caracterización propiamente dicha
Las propiedades de los materiales dependen de los componentes y de la proporción existente entre ellos La cromatografía no da información de la naturaleza de los componentes, necesitan otros métodos de análisis

3

4 Según la Disposición de la
CLASIFICACIÓN Según la Disposición de la Fase Estacionaria Según el Tipo de Fase Móvil

5 1. Clasificación Por Disposición de Fase Estacionaria
Cromatografía Plana: Cromatografia en capa fina (adsorbente sobre soporte) Cromatografía en papel Cromatografía en Columna: Cromatografía de Líquidos Cromatografía de Gases Cromatografía de Fluidos Supercríticos

6 Según el Tipo de Fase Móvil
Cromatografía de Líquidos Cromatografía de Gases Cromatografía de Fluídos Supercríticos

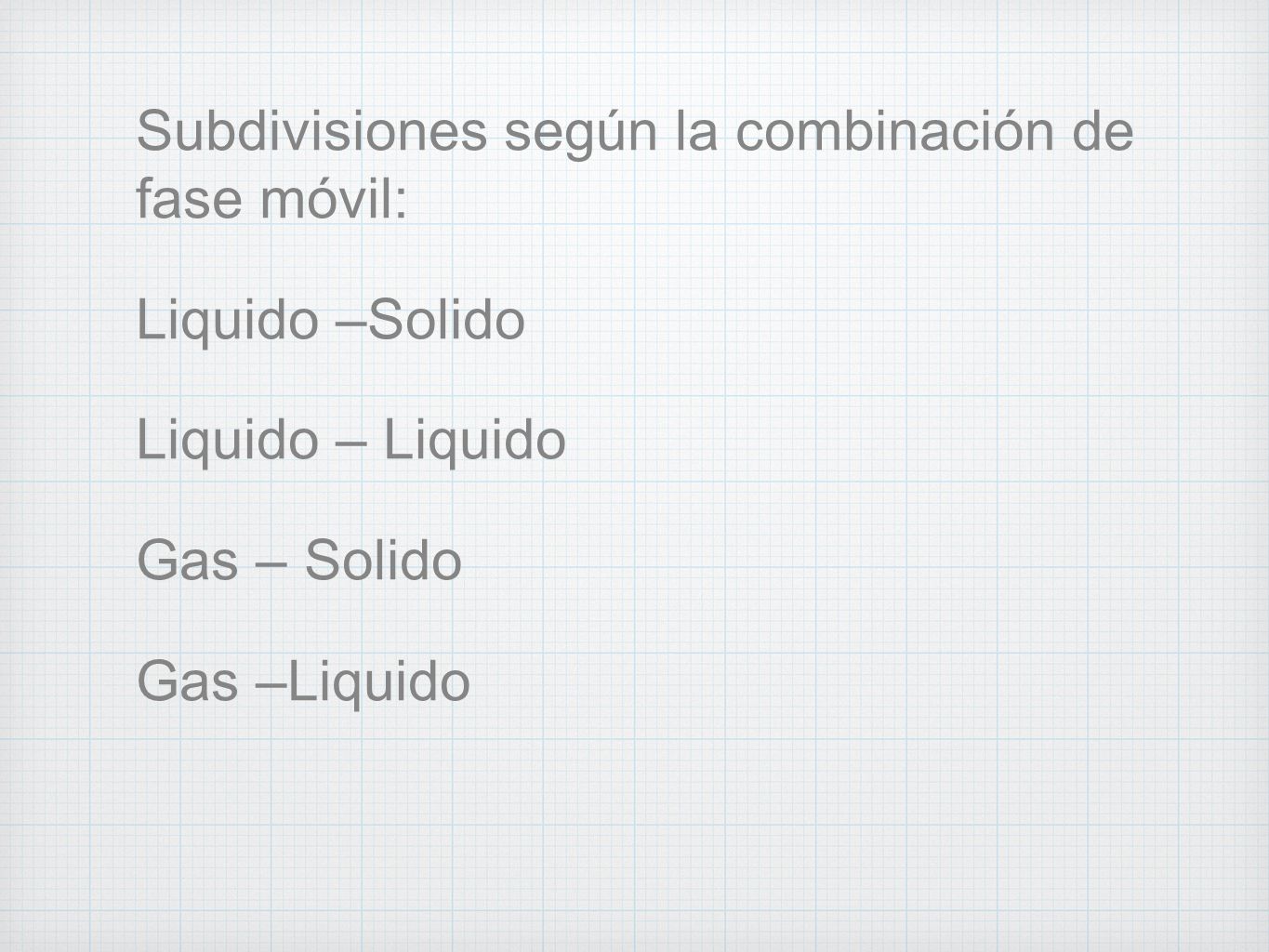

7 Subdivisiones según la combinación de fase móvil: Liquido –Solido Liquido – Liquido Gas – Solido Gas –Liquido

8 Clasificacion de Los Metodos Cromatograficos en Columna
Método Técnica Fase Estacionaria Tipo de Equilibrio LC Exclusión por tamaños Líquido en intersticios de un sólido polimerico Distribución/Exclusión GC Gas-Sólido Solido Adsorción SFC Especies Orgánicas Enlazadas a superficies sólidas Distribución entre fluído supercrítico y superficie enlazada

9 2. MECANISMOS GENERALES DE SEPARACION
Separación por Adsorción: Diferente afinidad de los componentes de la muestra sobre la superficie de un solido activo (componentes con polaridad baja o media) Separación por Reparto: Diferente solubilidad en fases estacionaria y móvil (Componentes con polaridad media o alta) Coeficiente de Reparto= Kd= [A] Fase móvil / [A] Fase estacionaria

10 Separación por Tamaño Molecular:
Las moléculas pequeñas penetran en los poros de las partículas de gel, por lo que necesitan mas tiempo para salir al final de la columna. Las moléculas grandes, en cambio, al no penetrar en las partículas de gel se mueven con el disolvente a una velocidad de elución y salen antes de la columna

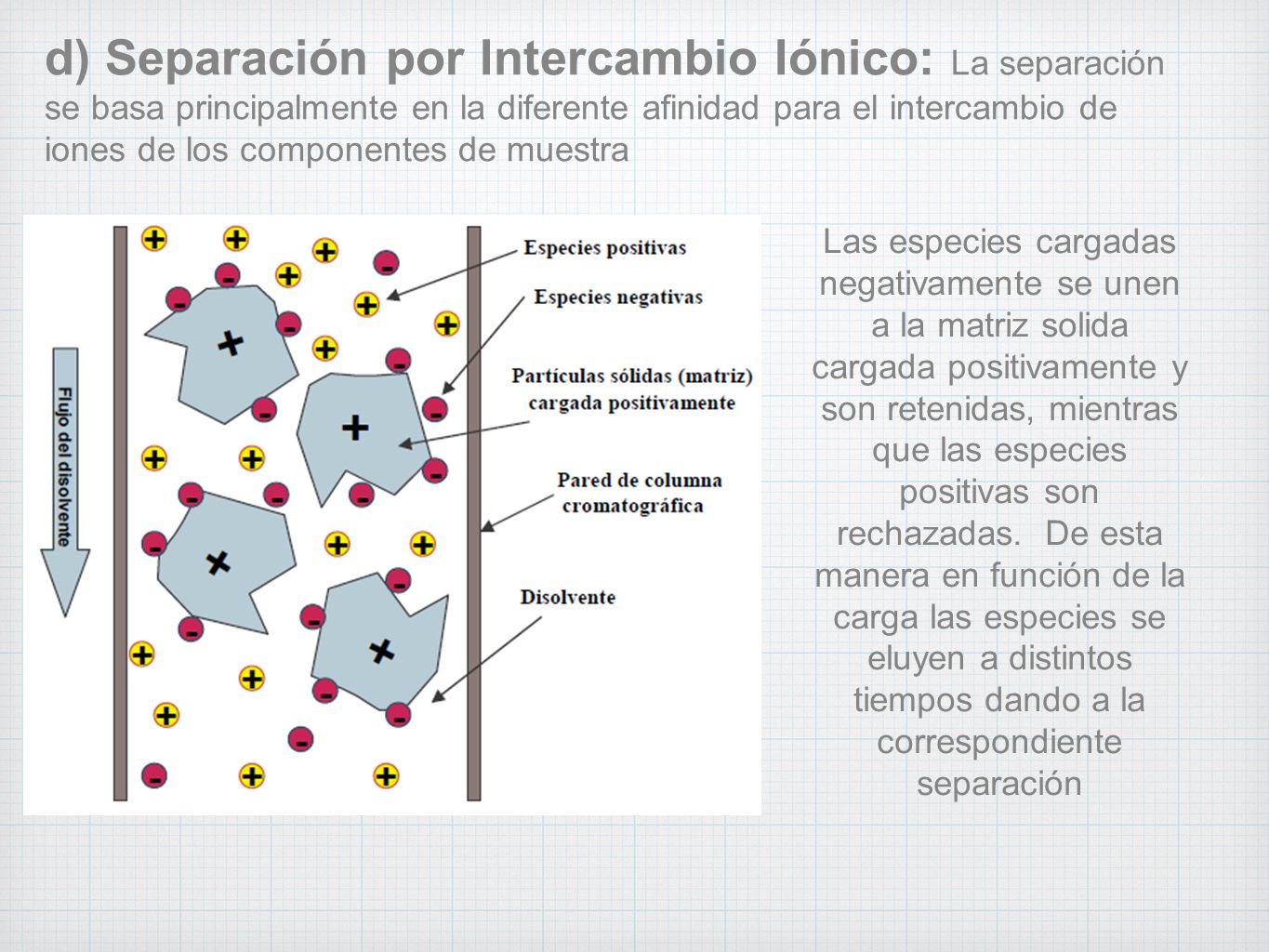

11 d) Separación por Intercambio Iónico: La separación se basa principalmente en la diferente afinidad para el intercambio de iones de los componentes de muestra Las especies cargadas negativamente se unen a la matriz solida cargada positivamente y son retenidas, mientras que las especies positivas son rechazadas. De esta manera en función de la carga las especies se eluyen a distintos tiempos dando a la correspondiente separación

12 METODOS DE ANALSIS CROMATOGRAFICO
Análisis por Desarrollo Análisis por elución Análisis Frontal Análisis por desplazamiento

13 a) Análisis por Desarrollo

14 a) Análisis por elución

15 a) Análisis Frontal

16 TECNICAS ESPECIALES Cromatografía con fase invertida
Cromatografía con fase normal Análisis Isocratico Elución por gradiente Elución por etapas o escalonada

17
