1 SISTEMA PROMURO E.I.F.S SISTEMA PROMURO E.I.F.S (exterior insulation Finish systems)

2  Sistema de Aislación Térmico Exterior, EIFS  Son revestimientos exteriores que proporcionan a los edificios una manta de aislación continua que protege al interior de las variaciones de temperatura que existen en exterior manteniendo un confort térmico al interior de la vivienda.  Este sistema es de alto rendimiento, llamativo, ahorra energía y se mantiene estable por años.

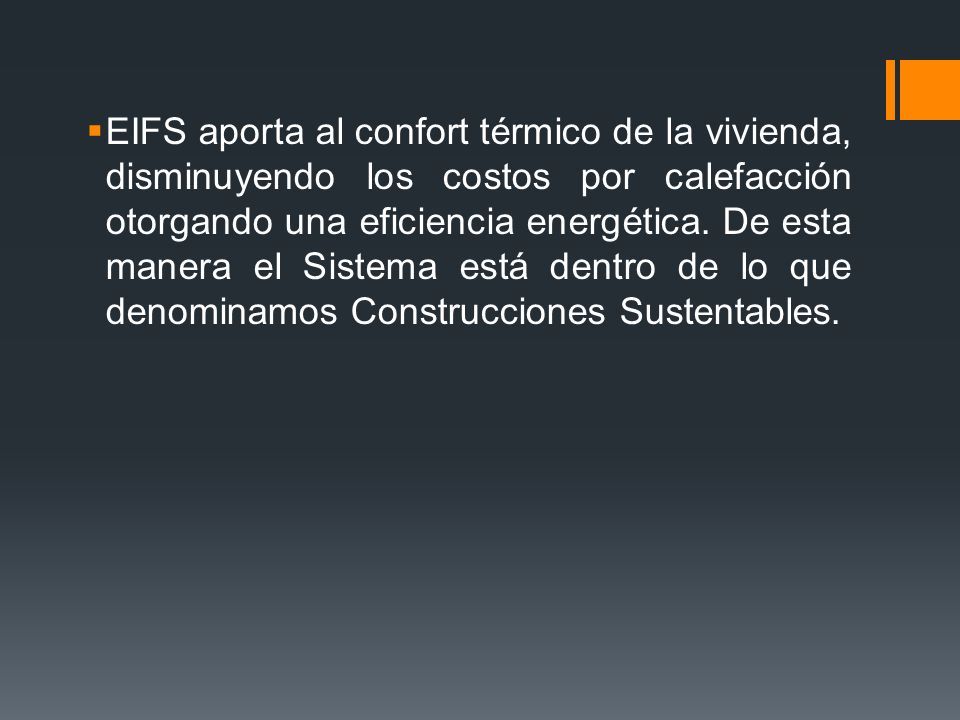

3  EIFS aporta al confort térmico de la vivienda, disminuyendo los costos por calefacción otorgando una eficiencia energética. De esta manera el Sistema está dentro de lo que denominamos Construcciones Sustentables.

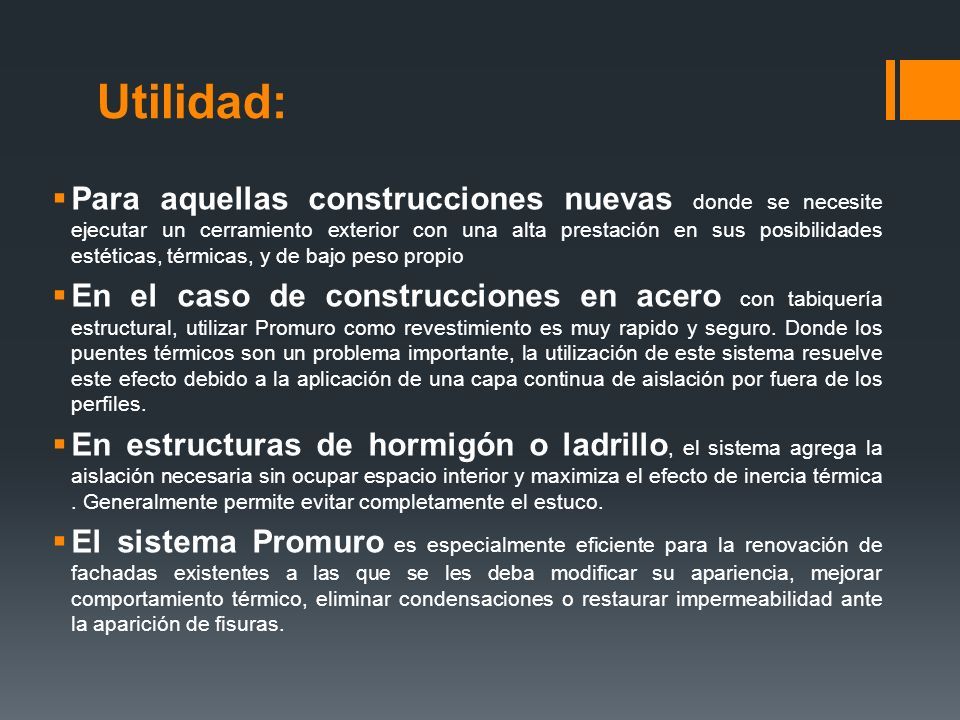

4 Utilidad:  Para aquellas construcciones nuevas donde se necesite ejecutar un cerramiento exterior con una alta prestación en sus posibilidades estéticas, térmicas, y de bajo peso propio  En el caso de construcciones en acero con tabiquería estructural, utilizar Promuro como revestimiento es muy rapido y seguro. Donde los puentes térmicos son un problema importante, la utilización de este sistema resuelve este efecto debido a la aplicación de una capa continua de aislación por fuera de los perfiles.  En estructuras de hormigón o ladrillo, el sistema agrega la aislación necesaria sin ocupar espacio interior y maximiza el efecto de inercia térmica. Generalmente permite evitar completamente el estuco.  El sistema Promuro es especialmente eficiente para la renovación de fachadas existentes a las que se les deba modificar su apariencia, mejorar comportamiento térmico, eliminar condensaciones o restaurar impermeabilidad ante la aparición de fisuras.

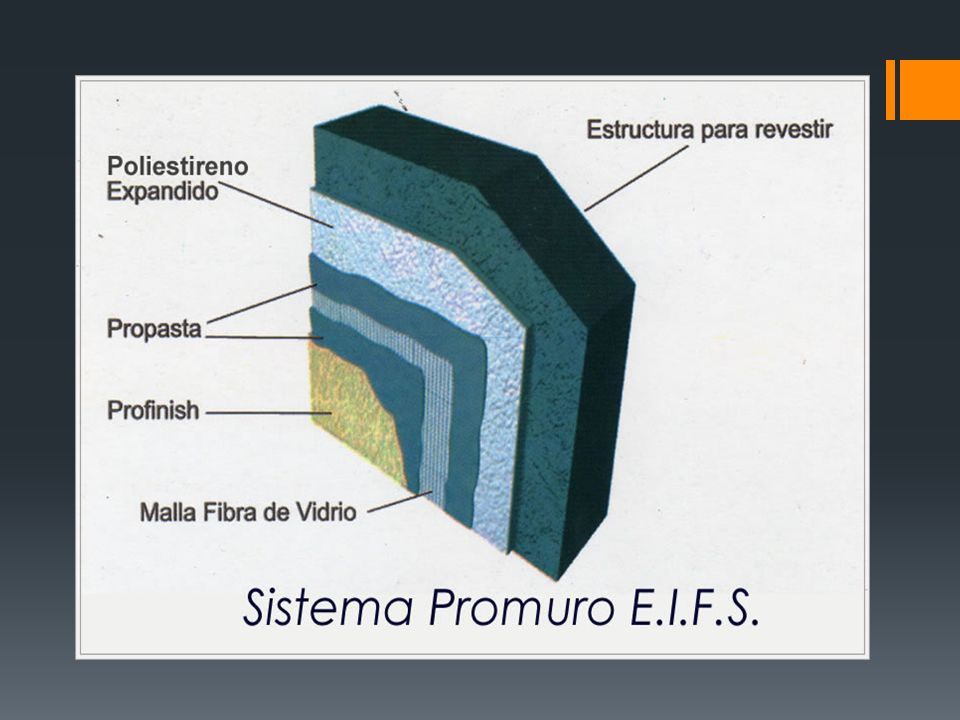

5

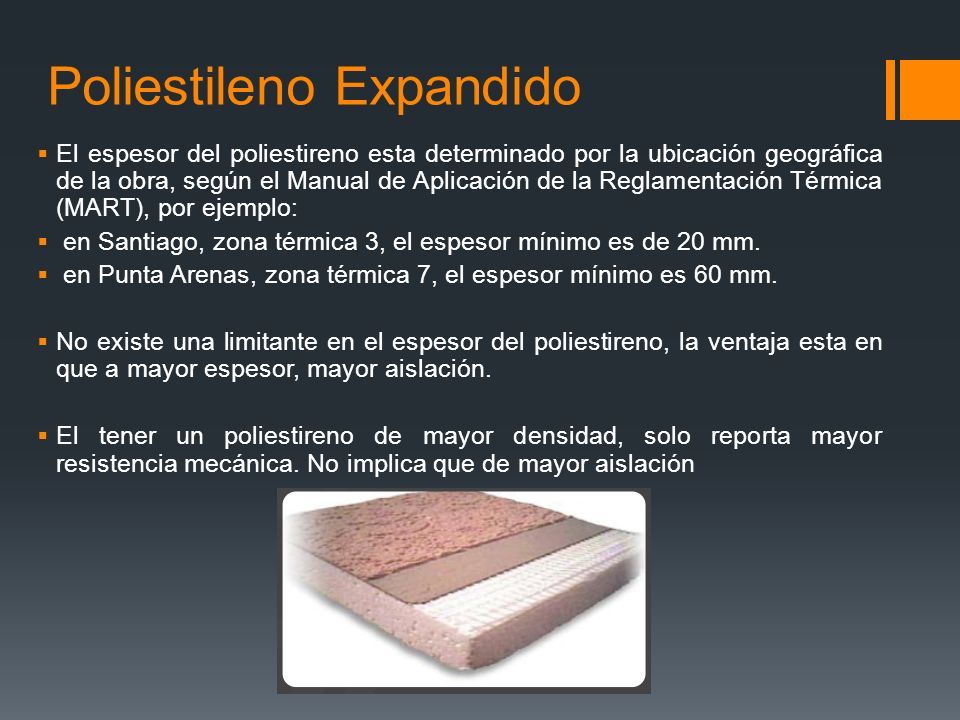

6 Poliestileno Expandido  El espesor del poliestireno esta determinado por la ubicación geográfica de la obra, según el Manual de Aplicación de la Reglamentación Térmica (MART), por ejemplo:  en Santiago, zona térmica 3, el espesor mínimo es de 20 mm.  en Punta Arenas, zona térmica 7, el espesor mínimo es 60 mm.  No existe una limitante en el espesor del poliestireno, la ventaja esta en que a mayor espesor, mayor aislación.  El tener un poliestireno de mayor densidad, solo reporta mayor resistencia mecánica. No implica que de mayor aislación

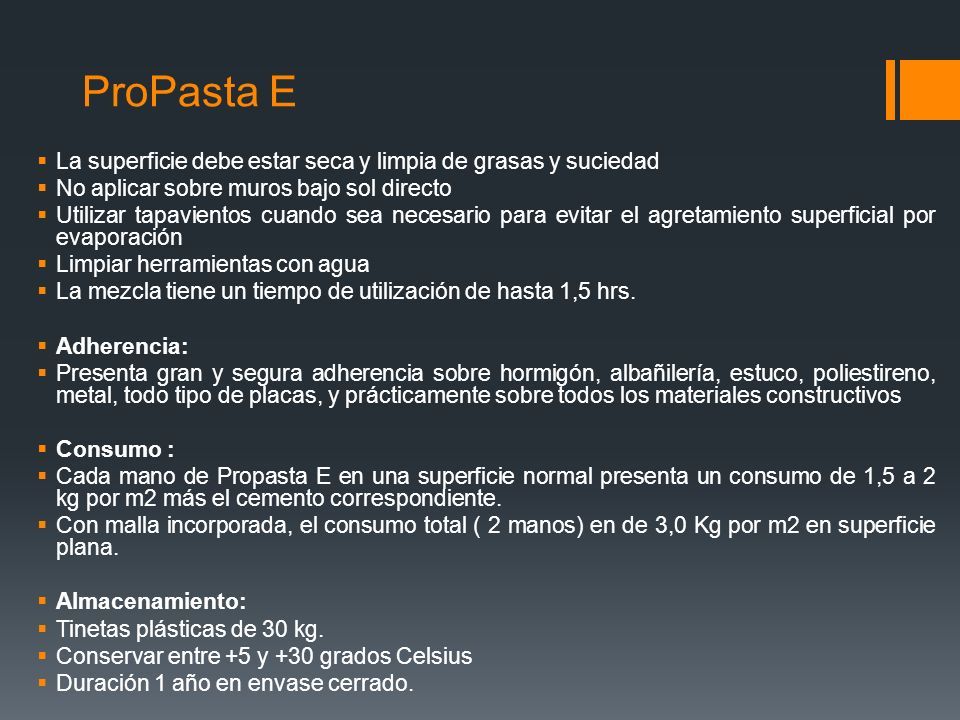

7 ProPasta E  La superficie debe estar seca y limpia de grasas y suciedad  No aplicar sobre muros bajo sol directo  Utilizar tapavientos cuando sea necesario para evitar el agretamiento superficial por evaporación  Limpiar herramientas con agua  La mezcla tiene un tiempo de utilización de hasta 1,5 hrs.  Adherencia:  Presenta gran y segura adherencia sobre hormigón, albañilería, estuco, poliestireno, metal, todo tipo de placas, y prácticamente sobre todos los materiales constructivos  Consumo :  Cada mano de Propasta E en una superficie normal presenta un consumo de 1,5 a 2 kg por m2 más el cemento correspondiente.  Con malla incorporada, el consumo total ( 2 manos) en de 3,0 Kg por m2 en superficie plana.  Almacenamiento:  Tinetas plásticas de 30 kg.  Conservar entre +5 y +30 grados Celsius  Duración 1 año en envase cerrado.

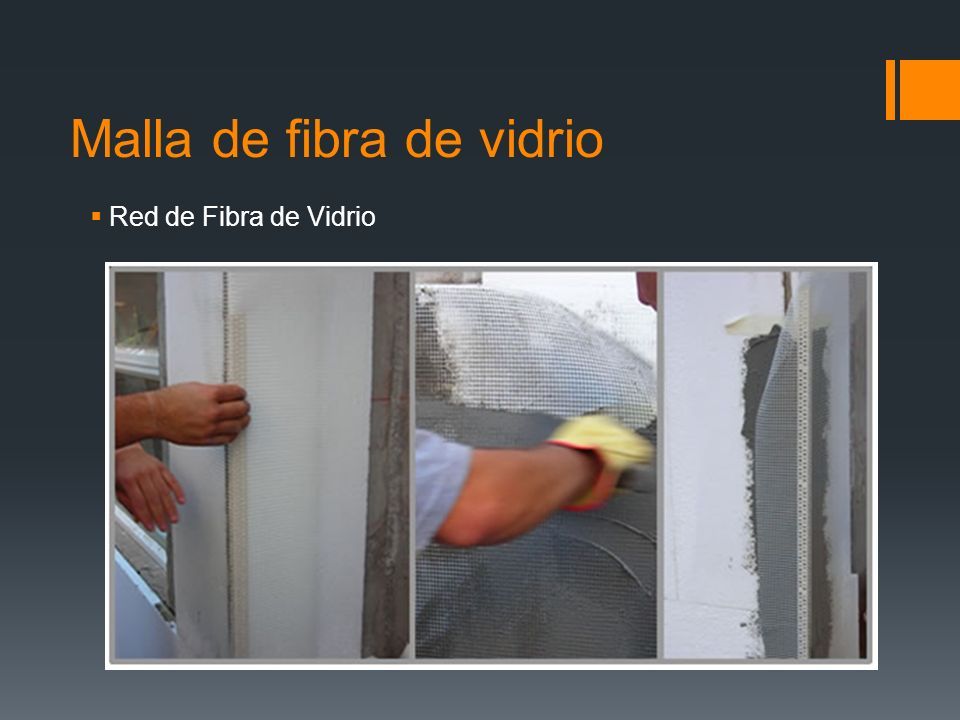

8 Malla de fibra de vidrio  Red de Fibra de Vidrio

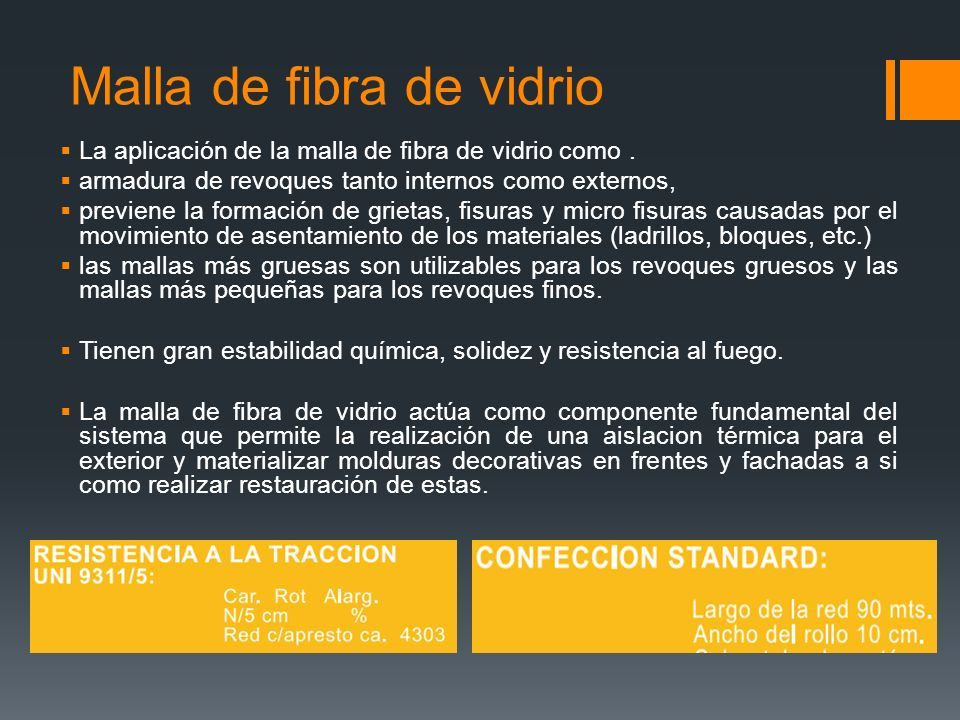

9 Malla de fibra de vidrio  La aplicación de la malla de fibra de vidrio como.  armadura de revoques tanto internos como externos,  previene la formación de grietas, fisuras y micro fisuras causadas por el movimiento de asentamiento de los materiales (ladrillos, bloques, etc.)  las mallas más gruesas son utilizables para los revoques gruesos y las mallas más pequeñas para los revoques finos.  Tienen gran estabilidad química, solidez y resistencia al fuego.  La malla de fibra de vidrio actúa como componente fundamental del sistema que permite la realización de una aislacion térmica para el exterior y materializar molduras decorativas en frentes y fachadas a si como realizar restauración de estas.

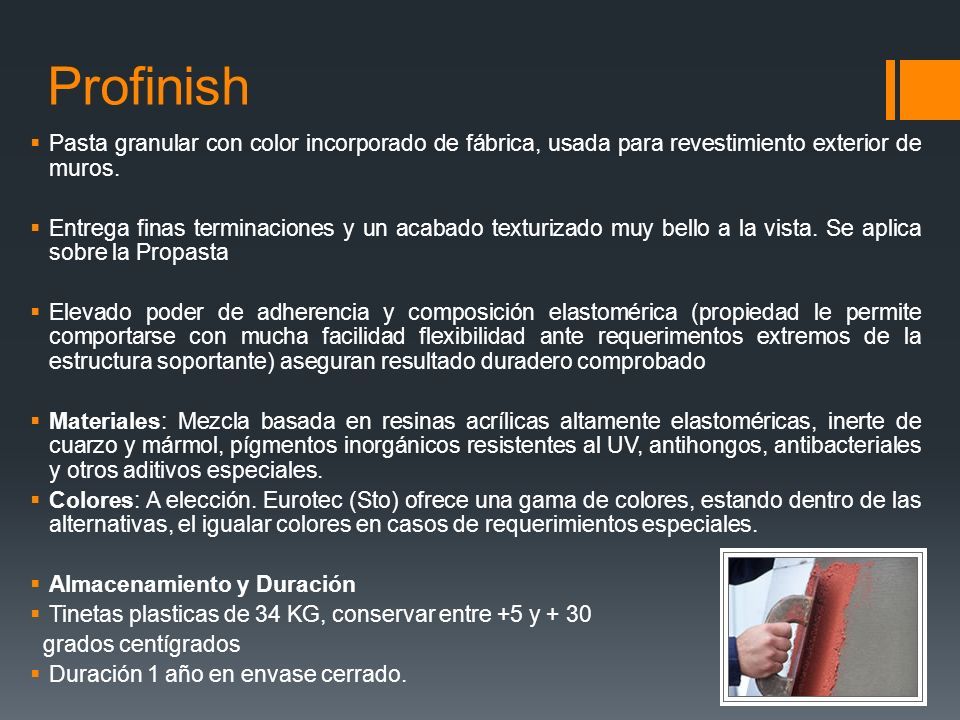

10 Profinish  Pasta granular con color incorporado de fábrica, usada para revestimiento exterior de muros.  Entrega finas terminaciones y un acabado texturizado muy bello a la vista. Se aplica sobre la Propasta  Elevado poder de adherencia y composición elastomérica (propiedad le permite comportarse con mucha facilidad flexibilidad ante requerimentos extremos de la estructura soportante) aseguran resultado duradero comprobado  Materiales: Mezcla basada en resinas acrílicas altamente elastoméricas, inerte de cuarzo y mármol, pígmentos inorgánicos resistentes al UV, antihongos, antibacteriales y otros aditivos especiales.  Colores: A elección. Eurotec (Sto) ofrece una gama de colores, estando dentro de las alternativas, el igualar colores en casos de requerimientos especiales.  Almacenamiento y Duración  Tinetas plasticas de 34 KG, conservar entre +5 y + 30 grados centígrados  Duración 1 año en envase cerrado.

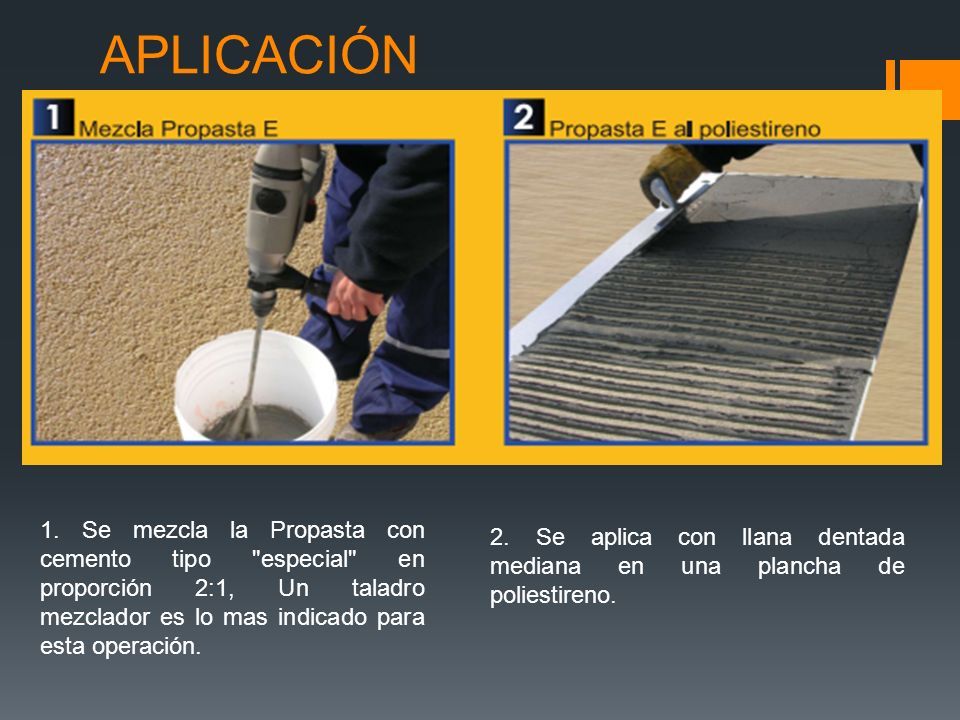

11 APLICACIÓN 1. Se mezcla la Propasta con cemento tipo "especial" en proporción 2:1, Un taladro mezclador es lo mas indicado para esta operación. 2. Se aplica con llana dentada mediana en una plancha de poliestireno.

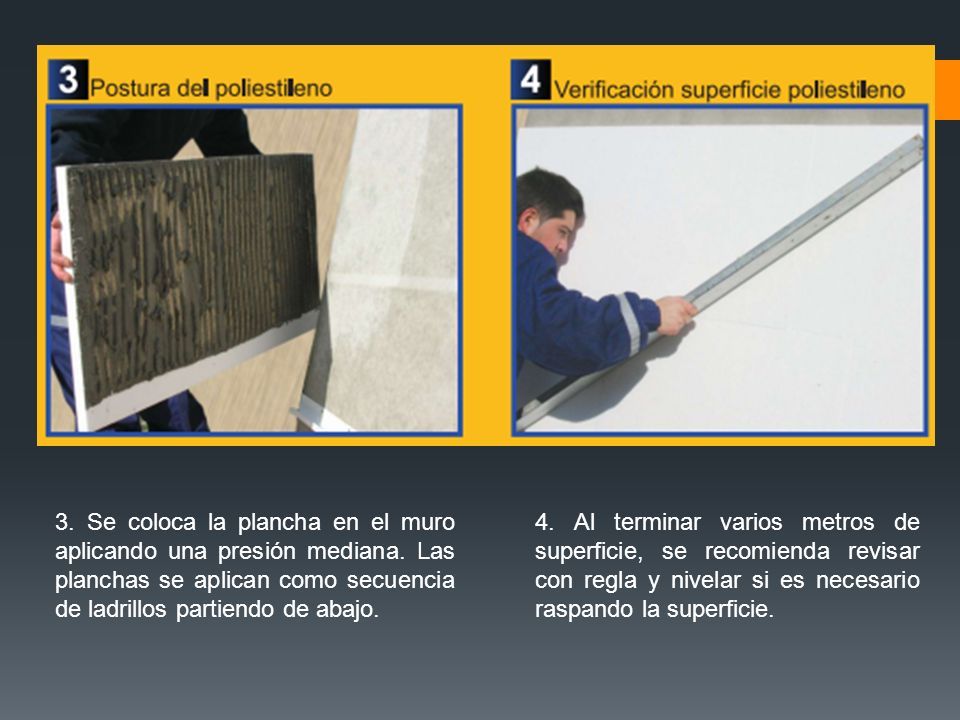

12 3. Se coloca la plancha en el muro aplicando una presión mediana. Las planchas se aplican como secuencia de ladrillos partiendo de abajo. 4. Al terminar varios metros de superficie, se recomienda revisar con regla y nivelar si es necesario raspando la superficie.

13 5. Durante la etapa de colocación de plancha, se realiza la protección de bordes expuestos envolviéndolos con malla de detalle y ProPasta o de lo contrario utilizando una pieza de PVC especial para bordes. Las canterías resultantes se esfuerzan con malla de detalle. 6. Después de 24 hrs., se aplica la malla completa sobre el poliestireno, incorporándola inmendiatamente en una capa de ProPasta preparada, se trabaja de arriba hacia abajo con llana. Las tiras de malla necesitan un traslapo de 7 cm. En los ángulos d puerta o ventana, se aplica previamente un pedazo de malla de refuerzo de 10 cm de ancho en diagonal.

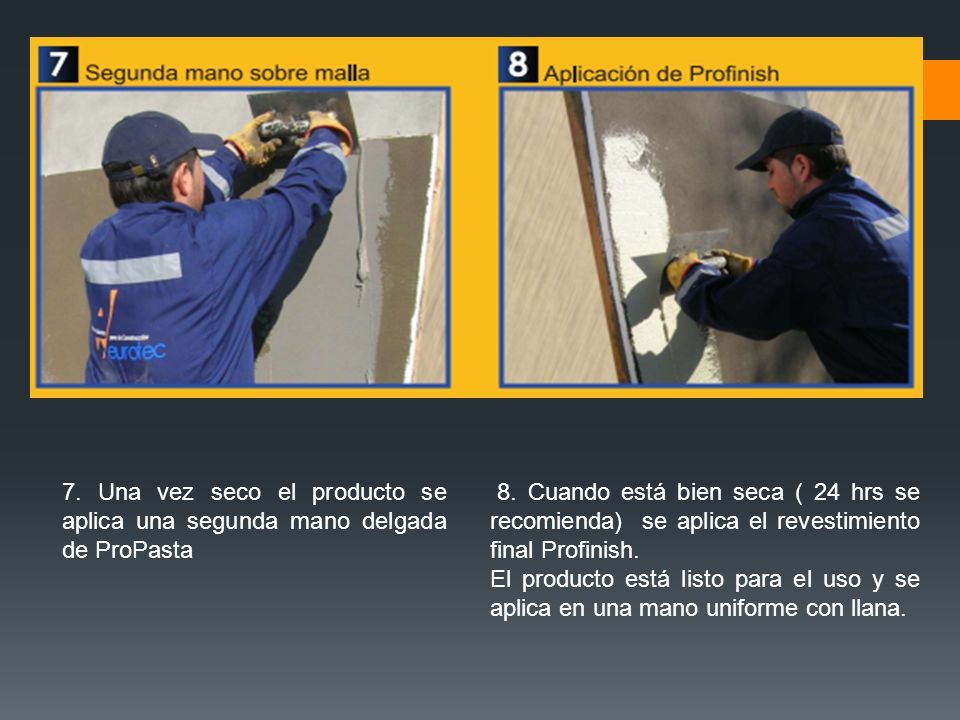

14 7. Una vez seco el producto se aplica una segunda mano delgada de ProPasta 8. Cuando está bien seca ( 24 hrs se recomienda) se aplica el revestimiento final Profinish. El producto está listo para el uso y se aplica en una mano uniforme con llana.

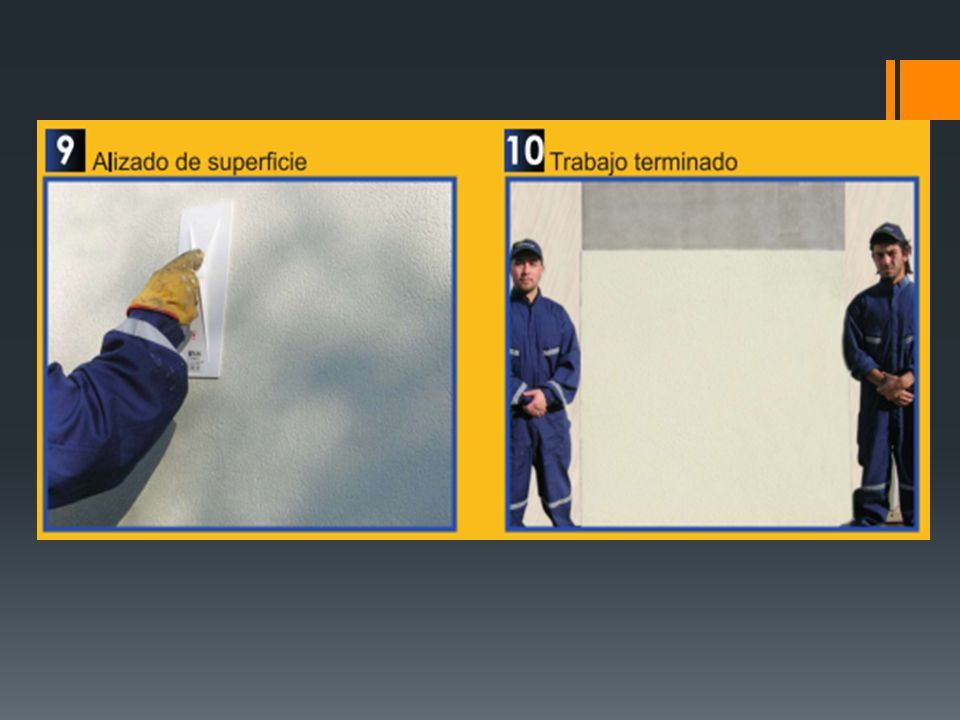

15

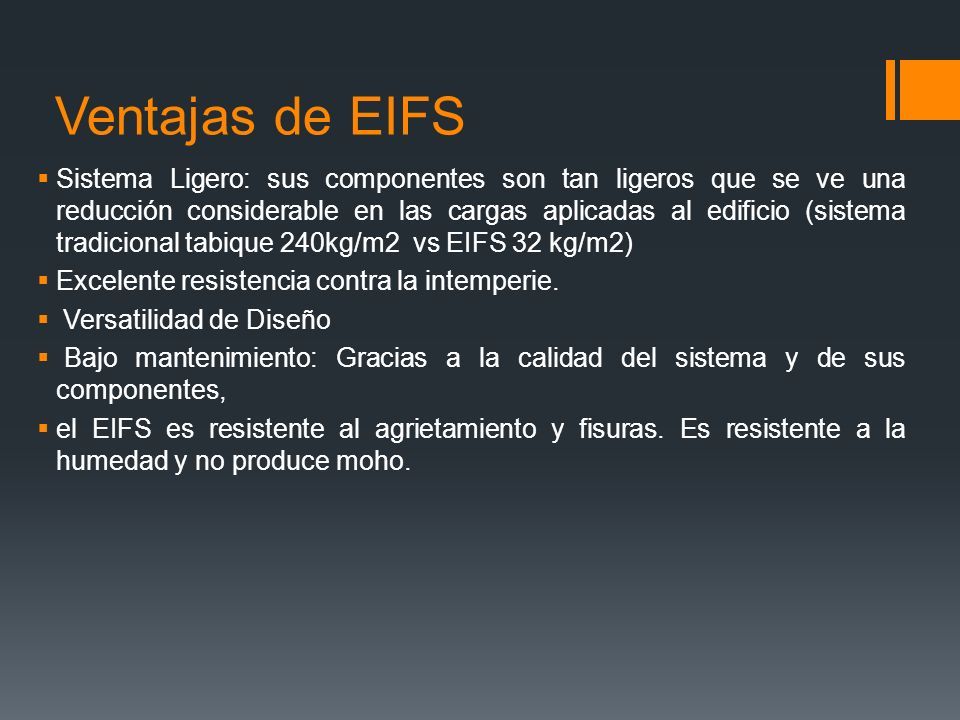

16 Ventajas de EIFS  Sistema Ligero: sus componentes son tan ligeros que se ve una reducción considerable en las cargas aplicadas al edificio (sistema tradicional tabique 240kg/m2 vs EIFS 32 kg/m2)  Excelente resistencia contra la intemperie.  Versatilidad de Diseño  Bajo mantenimiento: Gracias a la calidad del sistema y de sus componentes,  el EIFS es resistente al agrietamiento y fisuras. Es resistente a la humedad y no produce moho.

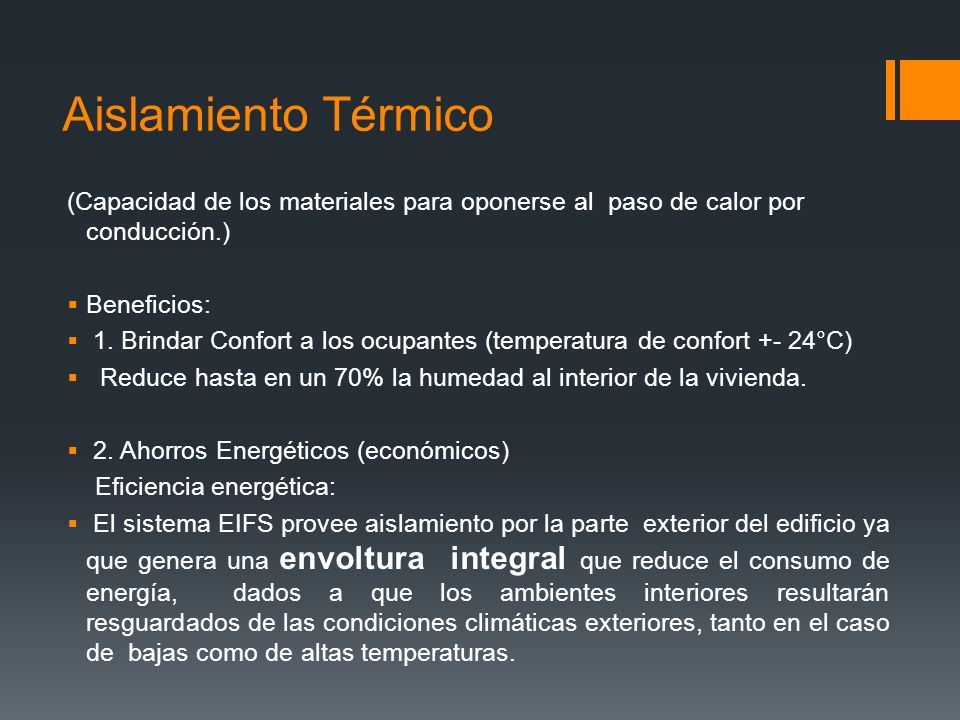

17 Aislamiento Térmico (Capacidad de los materiales para oponerse al paso de calor por conducción.)  Beneficios:  1. Brindar Confort a los ocupantes (temperatura de confort +- 24°C)  Reduce hasta en un 70% la humedad al interior de la vivienda.  2. Ahorros Energéticos (económicos) Eficiencia energética:  El sistema EIFS provee aislamiento por la parte exterior del edificio ya que genera una envoltura integral que reduce el consumo de energía, dados a que los ambientes interiores resultarán resguardados de las condiciones climáticas exteriores, tanto en el caso de bajas como de altas temperaturas.

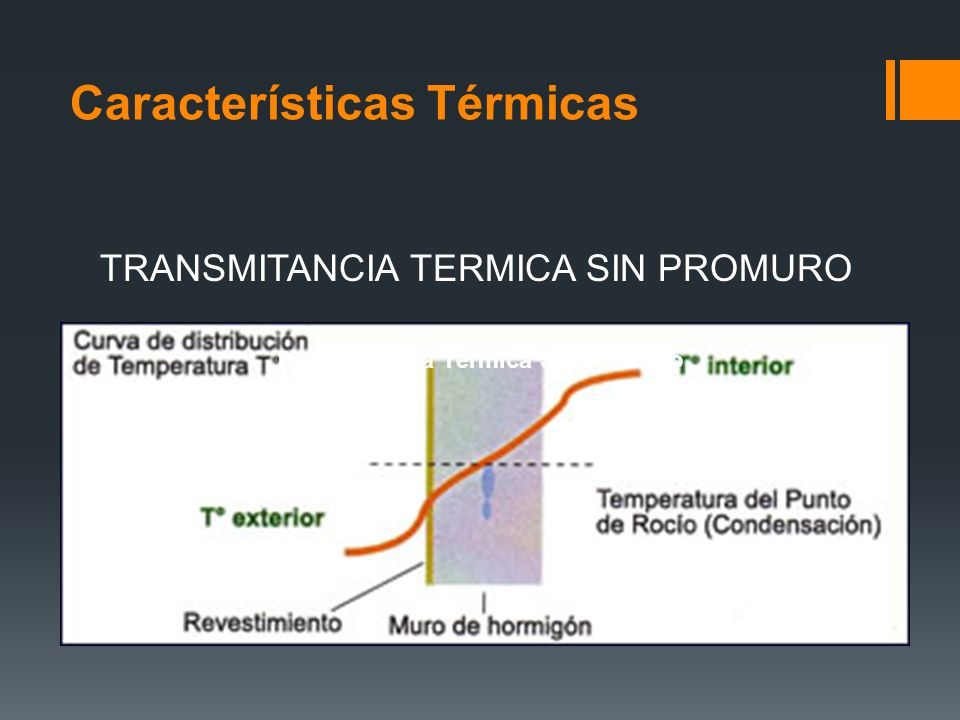

18 Transmitancia Térmica Sin Promuro TRANSMITANCIA TERMICA SIN PROMURO Características Térmicas

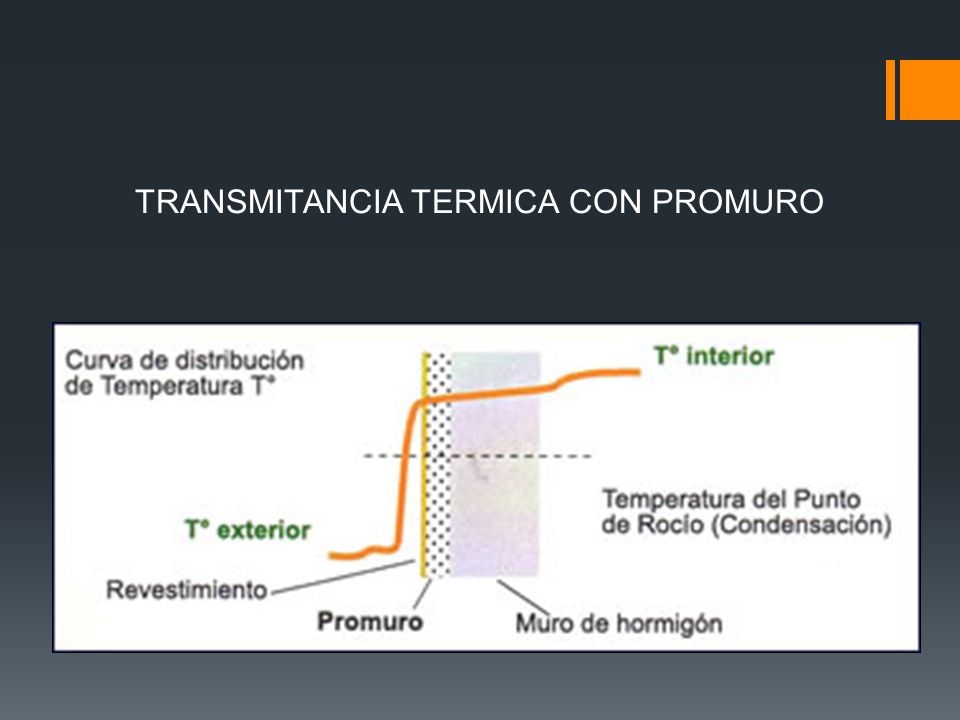

19 TRANSMITANCIA TERMICA CON PROMURO

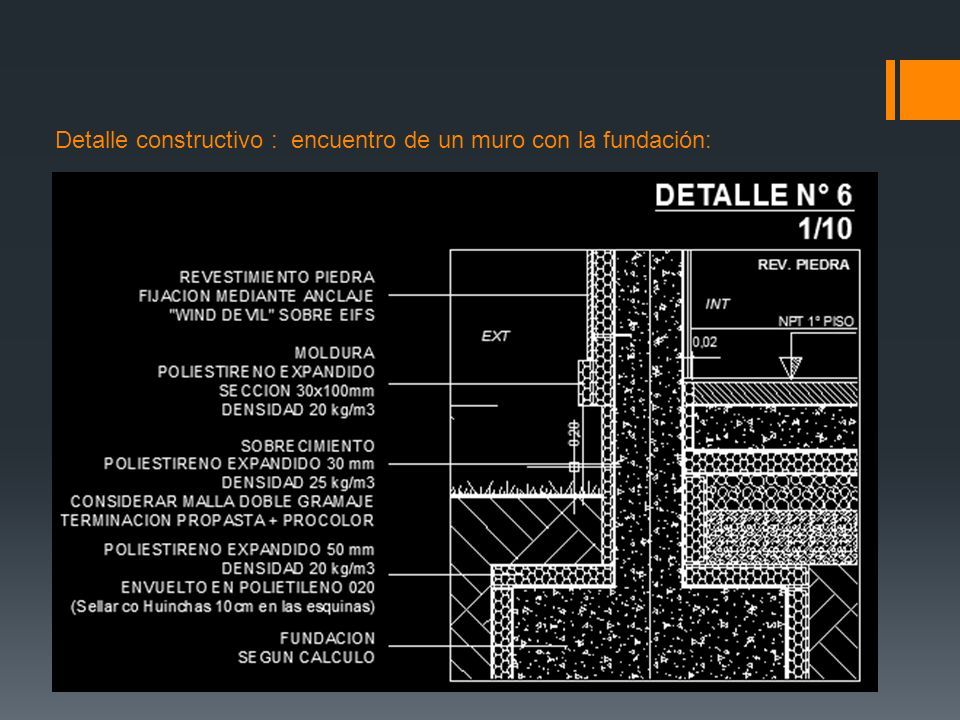

20 Detalle constructivo : encuentro de un muro con la fundación:

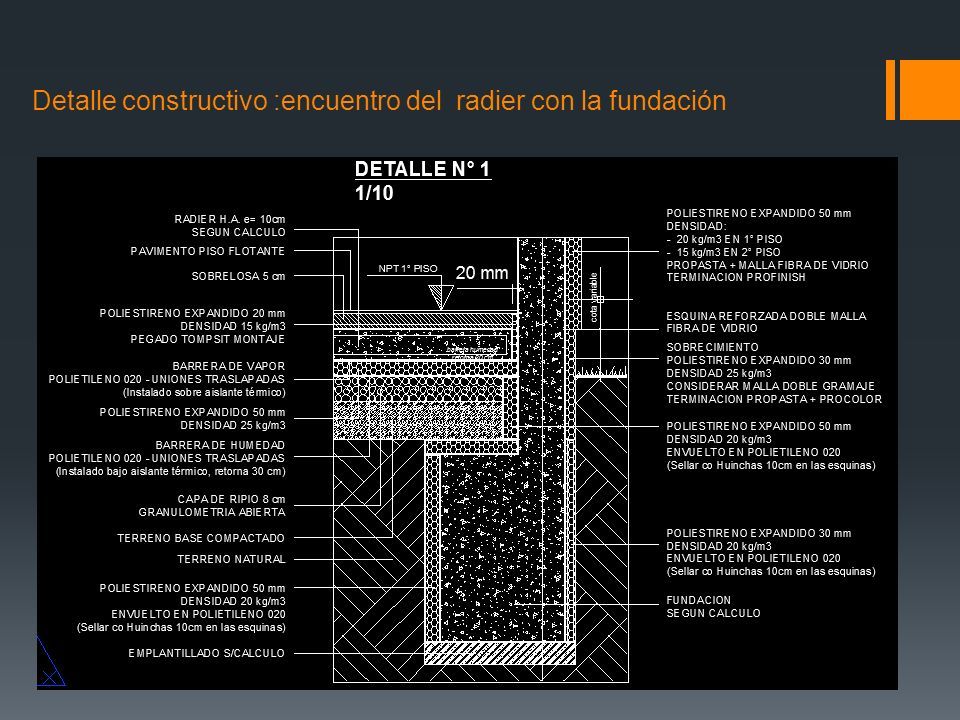

21 Detalle constructivo :encuentro del radier con la fundación

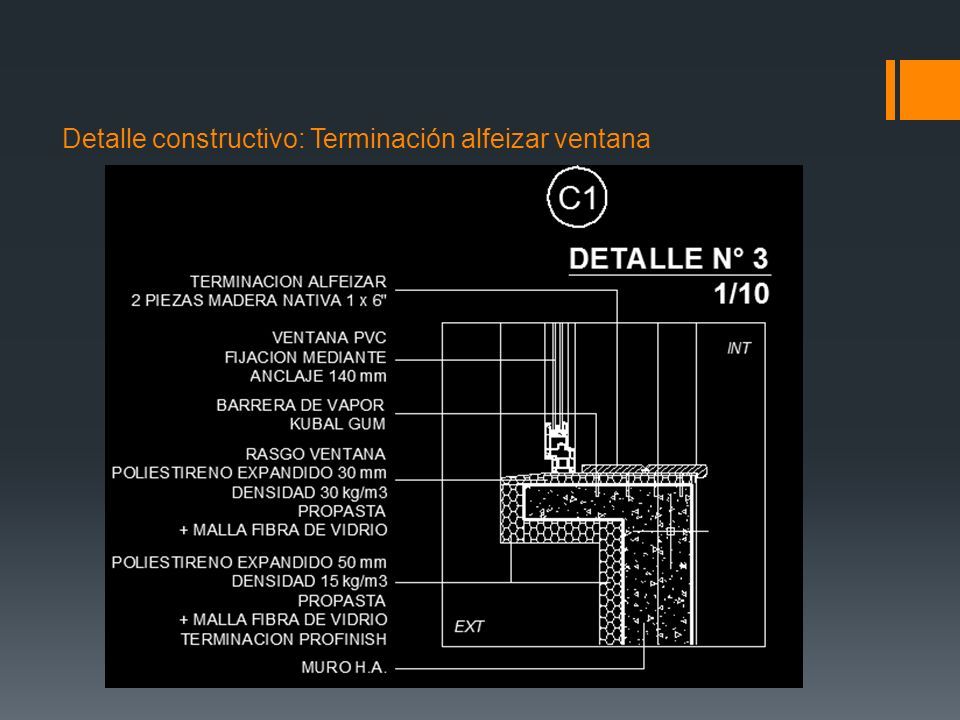

22 Detalle constructivo: Terminación alfeizar ventana

23

24

25

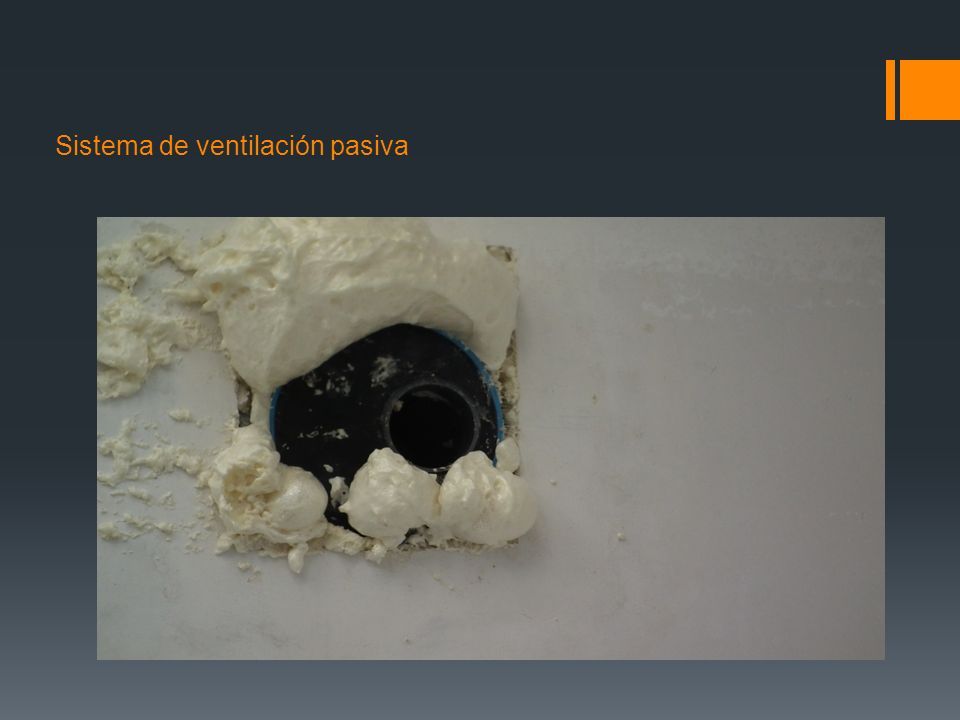

26 Sistema de ventilación pasiva

27

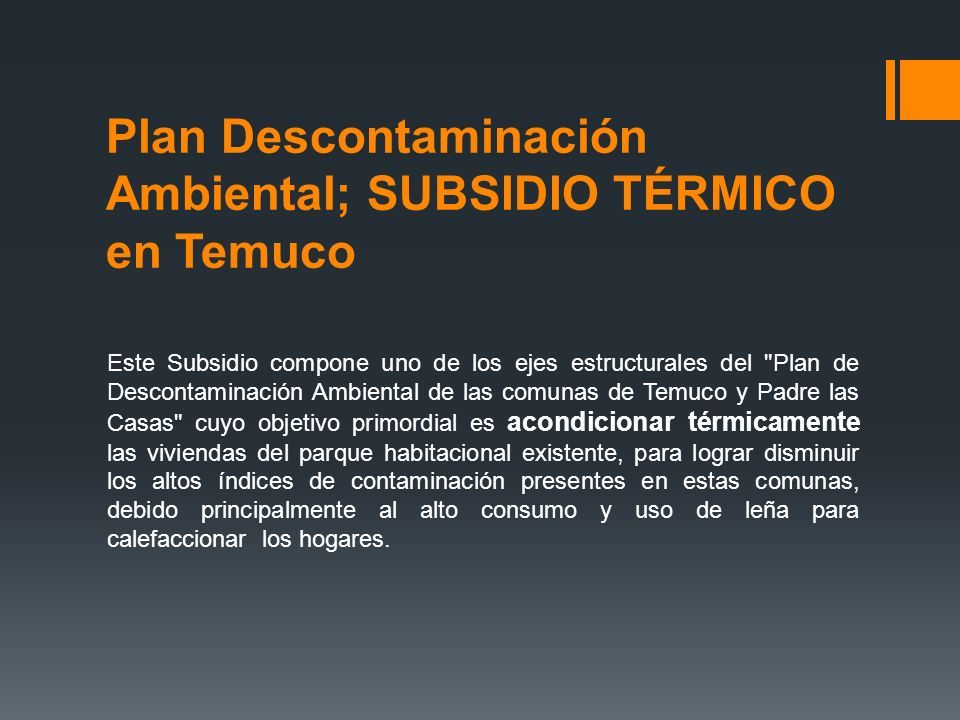

28 Plan Descontaminación Ambiental; SUBSIDIO TÉRMICO en Temuco Este Subsidio compone uno de los ejes estructurales del "Plan de Descontaminación Ambiental de las comunas de Temuco y Padre las Casas" cuyo objetivo primordial es acondicionar térmicamente las viviendas del parque habitacional existente, para lograr disminuir los altos índices de contaminación presentes en estas comunas, debido principalmente al alto consumo y uso de leña para calefaccionar los hogares.

29 Gracias por su atención
