Miguel Bolaños Berenice Martínez C

Presentación del tema: "Miguel Bolaños Berenice Martínez C"— Transcripción de la presentación:

1 Miguel Bolaños Berenice Martínez C
EL IMPACTO DE LAS FUGAS DE ABASTECIMIENTO DE AGUA EN LA CIUDAD DE MÉXICO

2 JUSTIFICACIÓN Programa Química I A21. Demuestra una actitud crítica sobre la utilización del agua y la valora como un recurso indispensable para la vida de manera fundamentada. (N3)

3 Fuentes de abastecimiento de agua
Escolero, 2016

4

5 Problemas del sistema cutzamala

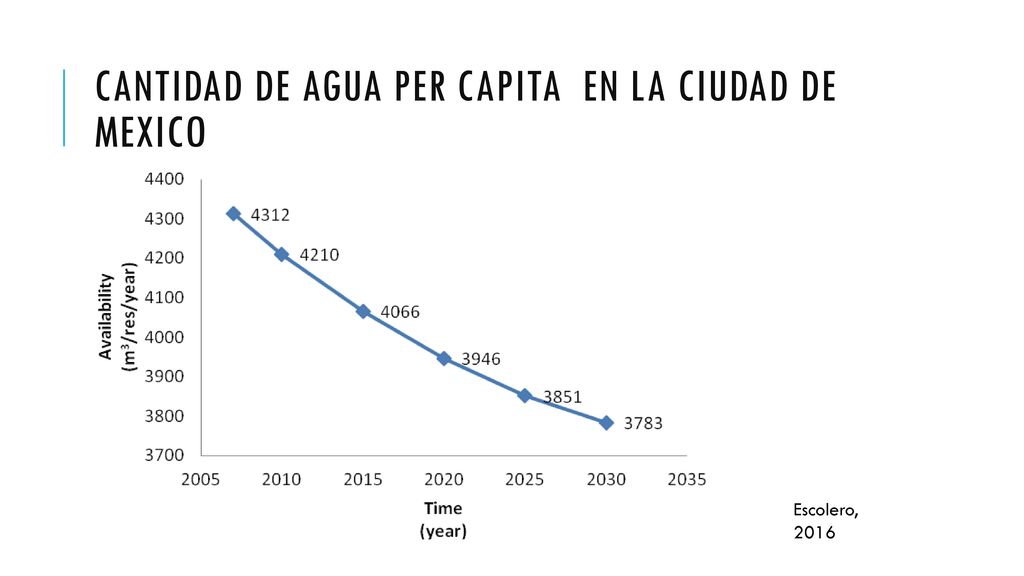

6 CANTIDAD DE AGUA PER CAPITA EN LA CIUDAD DE MEXICO
Escolero, 2016

7 RED DE LA CDMX

8 COSTO DEL AGUA EN LA CDMX

9 Datos de importancia sobre fugas
Una fuga de dos gotas por segundo equivalen al año a 475 garrafones de agua purificada. CONAGUA, 2015

10 EL COSTO DE UNA FUGA Según el gobierno federal estima que el 43.2% del agua se pierde reflejando un costo de $436,000, al mes CONAGUA estimó en 2005 que de los 35 m3 /s son suministrados a la Ciudad de México, el 27% se pierde por fugas (alrededor de 8 m3/s), con 70 fugas al día. Tuberías de suministro tienen un diámetro de 1m con fugas hasta 0,05 m3 / s, mientras que las tuberías de casa tienen un diámetro de0,02m CONAGUA, 2014

11 Detección de fugas NORMA Oficial Mexicana NOM-013-CNA-2000, Redes de distribución de agua potable-Especificaciones de hermeticidad y métodos de prueba.  Esta Norma Oficial Mexicana, establece las especificaciones y métodos de prueba, que debe cumplir la red de distribución de agua potable para garantizar su hermeticidad y estanquidad, con el fin de preservar el recurso hidráulico y evitar su contaminación. (prueba de hermeticidad aplicando 3 veces la presión) La presión máxima de diseño de la red de distribución está dada por la carga estática máxima admisible, la cual no debe ser mayor a 0,5 MPa (5 kg/cm2).   La construcción de la red se debe realizar con base en un proyecto ejecutivo que contemple la presión máxima admisible de diseño establecida en este inciso, aprobado por el concesionario o asignatario, el organismo responsable de la prestación del servicio y/o la dependencia local responsable de su ejecución.   Verificación: los responsables del cumplimiento de esta Norma deben conservar el proyecto ejecutivo y la documentación que compruebe que fue aprobado, para justificar en el momento que se requiera, que el diseño de la red se apega a lo especificado en este inciso.

12 razones DE LAS FUGAS - Presión alta del fluido
-Corrosión externa e interna -Mala calidad de materiales y accesorios -Mala calidad de las reparaciones -Envejecimiento de las tuberías -terremotos -Transito de vehículos

13 Lugares de fuga Quintero, 2016

14 Subministro y demanda de agua para la cdmx
Salazar, 2012

15 bibliografía Escolero, O. Kralisch, S., Martínez, SE., Perevochtchikova, M. Diagnóstico y análisis de los factores que influyen en la vulnerabilidad de las fuentes de abastecimiento de agua potable a la Ciudad de México, Méco. Boletín de la sociedad Geológica Mexicana, 2016 NORMA Oficial Mexicana NOM-013-CNA-2000 CONAGUA Numeragua, 2015 SACMEX. Crisis del agua en la ciudad de México. Retos y soluciones, SACMEX, 2013 Salazar, R. Energy and environmental costs related to water supply in Mexico City, Water Science & Technology: Water Supply, 2012
