1 Sensoria Remota

2 Mejoramiento de imagen

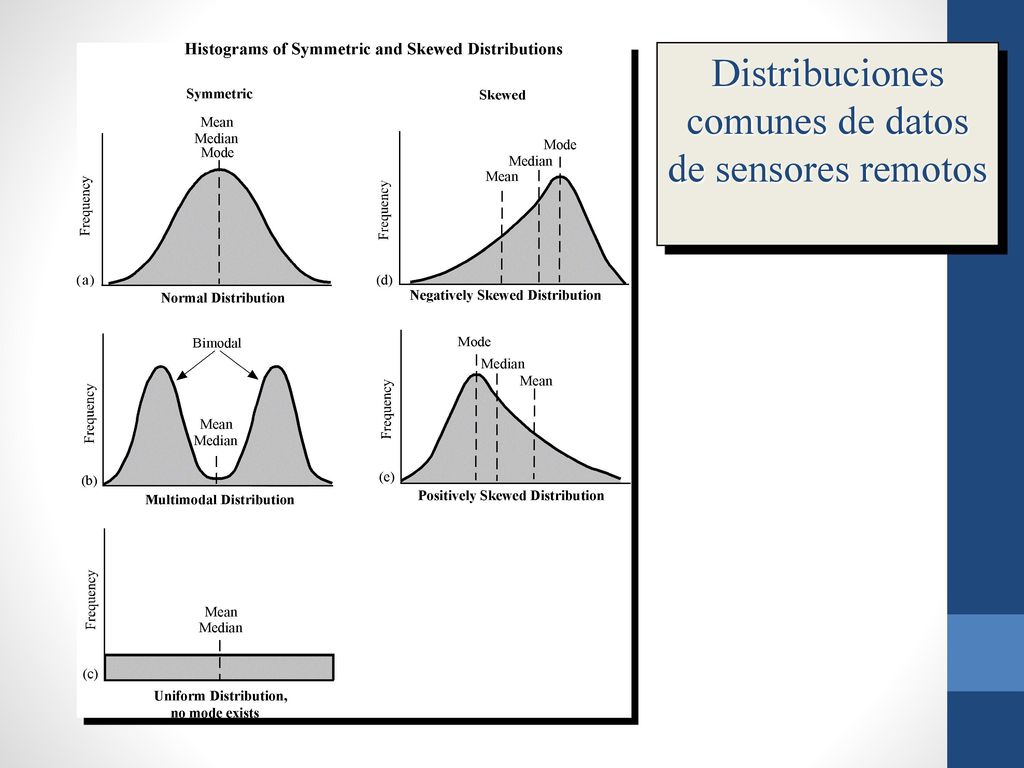

3 Distribuciones comunes de datos de sensores remotos

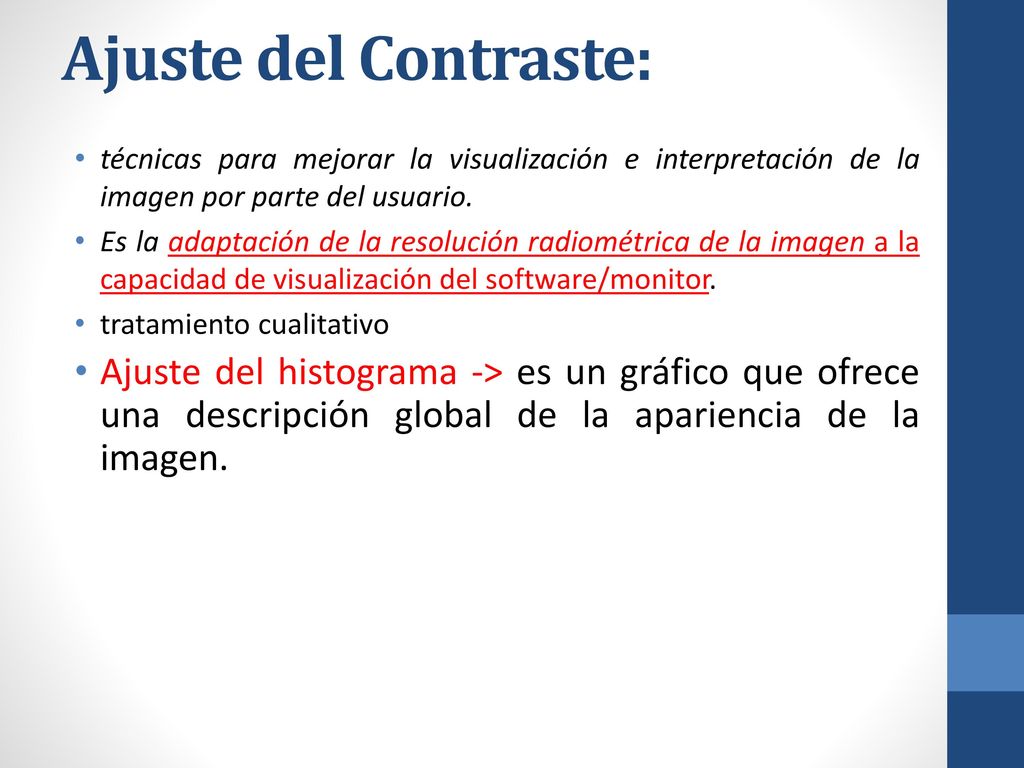

4 Ajuste del Contraste: técnicas para mejorar la visualización e interpretación de la imagen por parte del usuario. Es la adaptación de la resolución radiométrica de la imagen a la capacidad de visualización del software/monitor. tratamiento cualitativo Ajuste del histograma -> es un gráfico que ofrece una descripción global de la apariencia de la imagen.

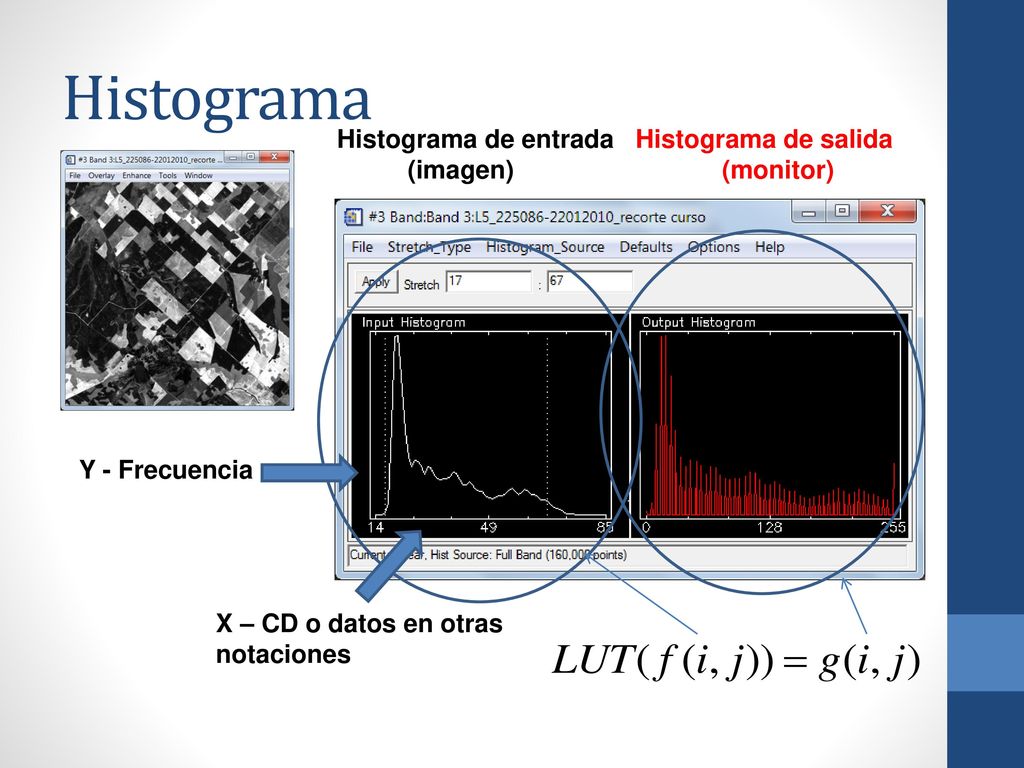

5 Histograma Histograma de entrada Histograma de salida
(imagen) (monitor) Y - Frecuencia X – CD o datos en otras notaciones

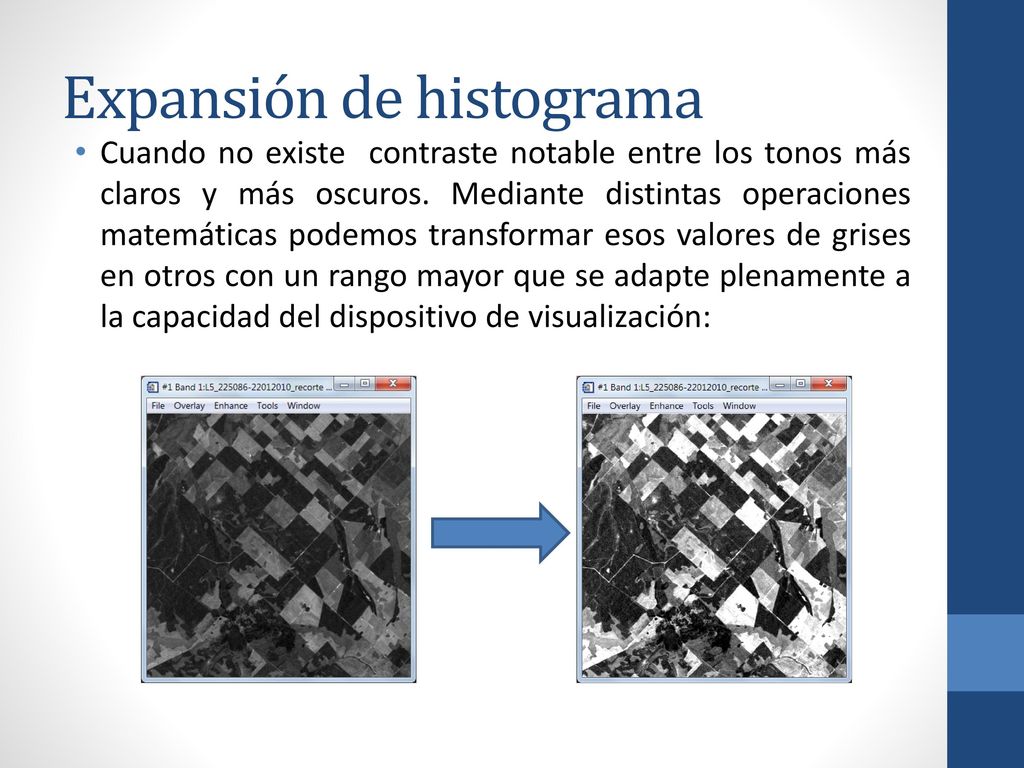

6 Expansión de histograma
Cuando no existe contraste notable entre los tonos más claros y más oscuros. Mediante distintas operaciones matemáticas podemos transformar esos valores de grises en otros con un rango mayor que se adapte plenamente a la capacidad del dispositivo de visualización:

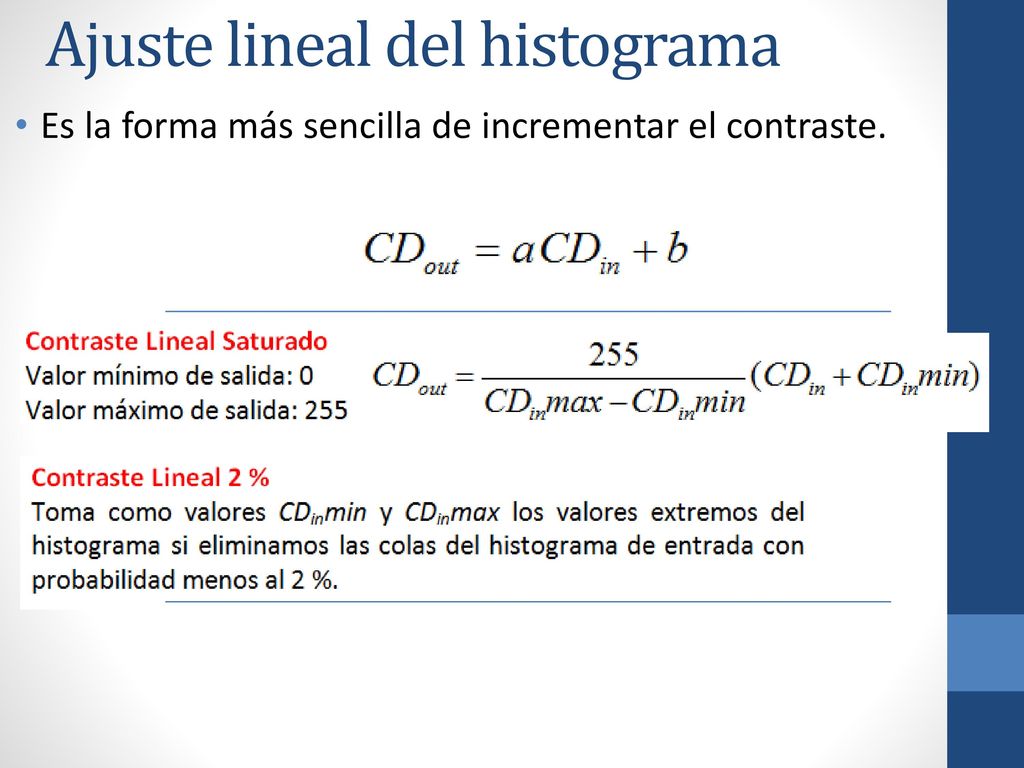

7 Ajuste lineal del histograma
Es la forma más sencilla de incrementar el contraste.

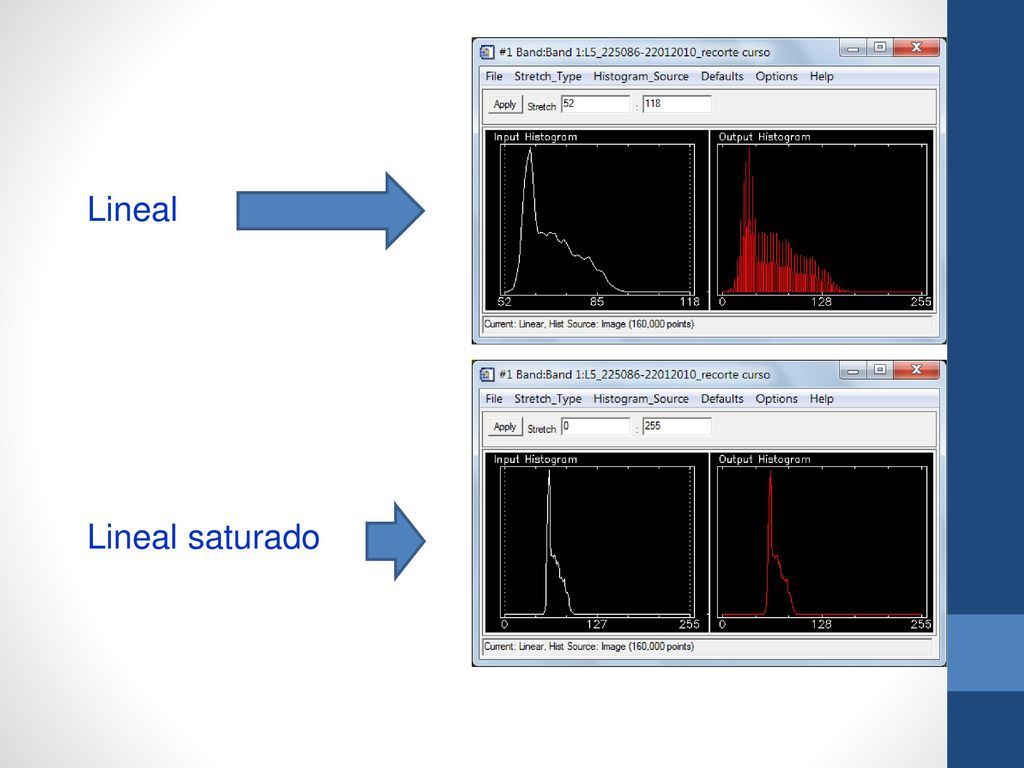

8 Lineal Lineal saturado

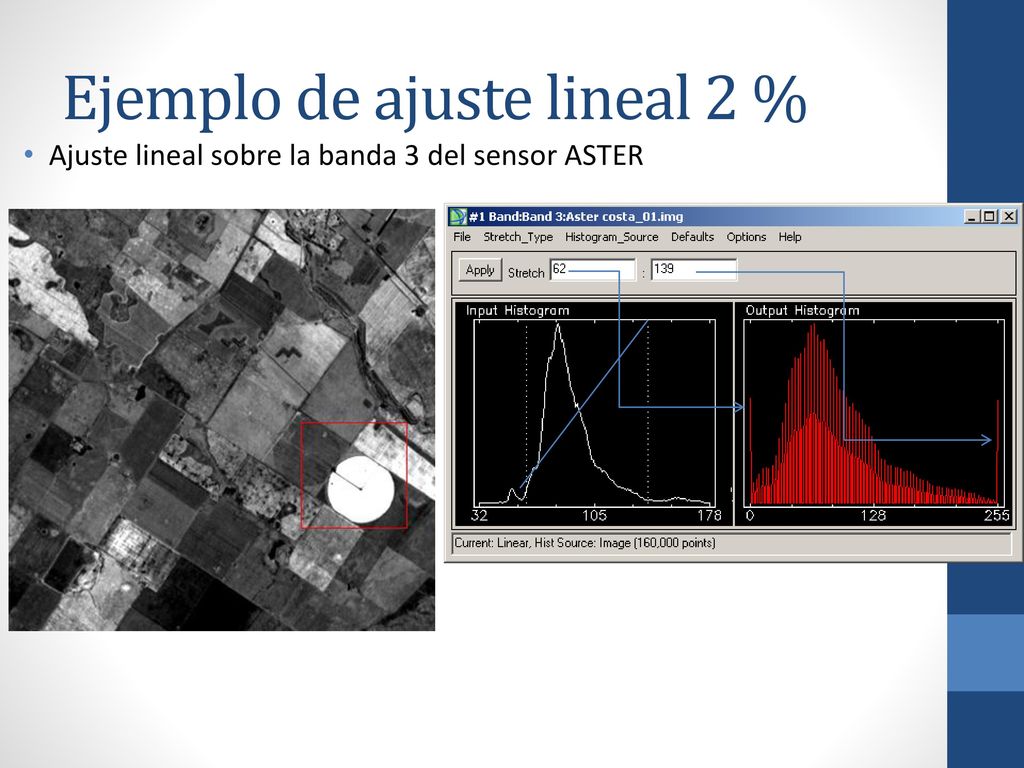

9 Ejemplo de ajuste lineal 2 %
Ajuste lineal sobre la banda 3 del sensor ASTER

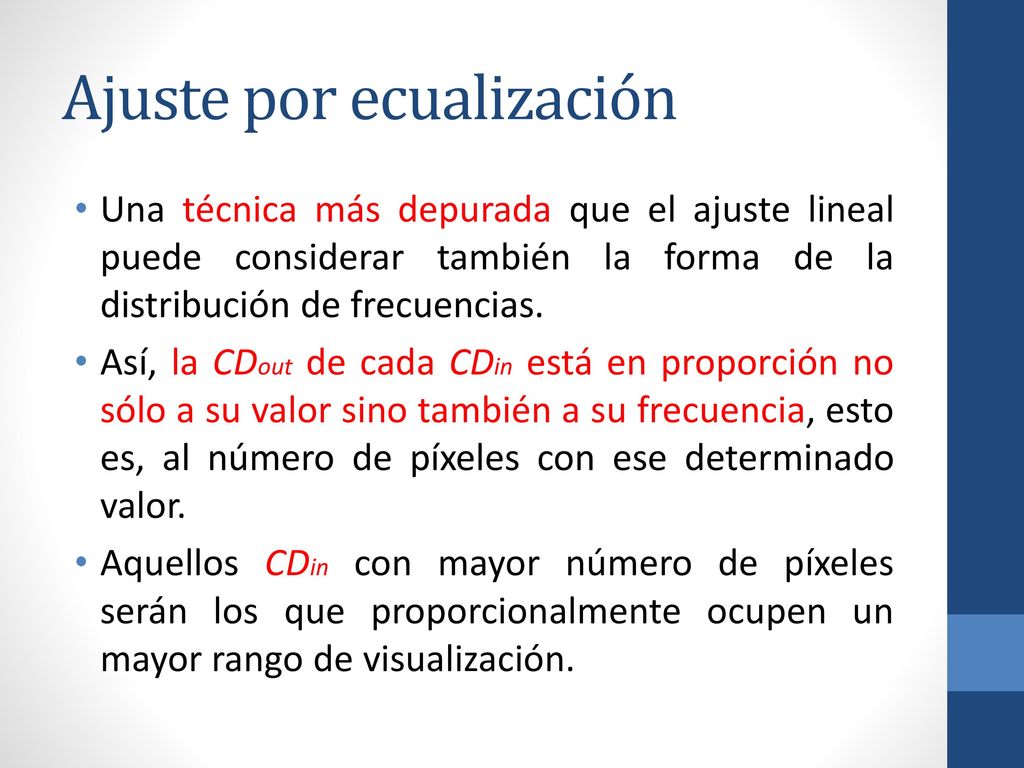

10 Ajuste por ecualización
Una técnica más depurada que el ajuste lineal puede considerar también la forma de la distribución de frecuencias. Así, la CDout de cada CDin está en proporción no sólo a su valor sino también a su frecuencia, esto es, al número de píxeles con ese determinado valor. Aquellos CDin con mayor número de píxeles serán los que proporcionalmente ocupen un mayor rango de visualización.

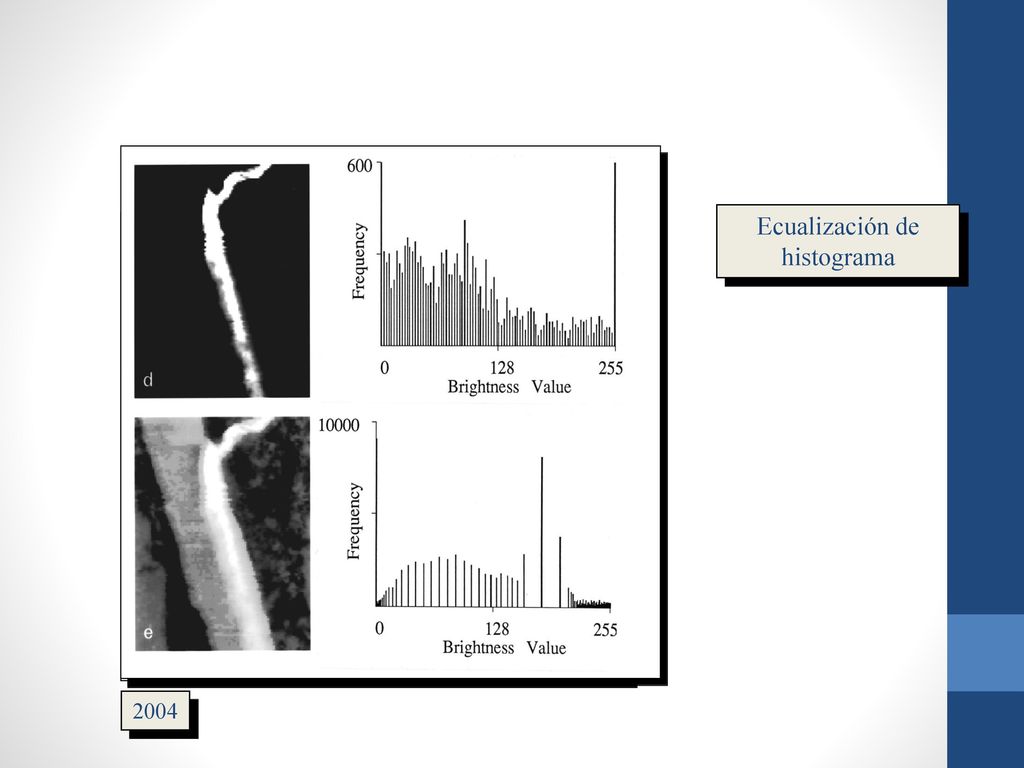

11 Ecualización de histograma
2004

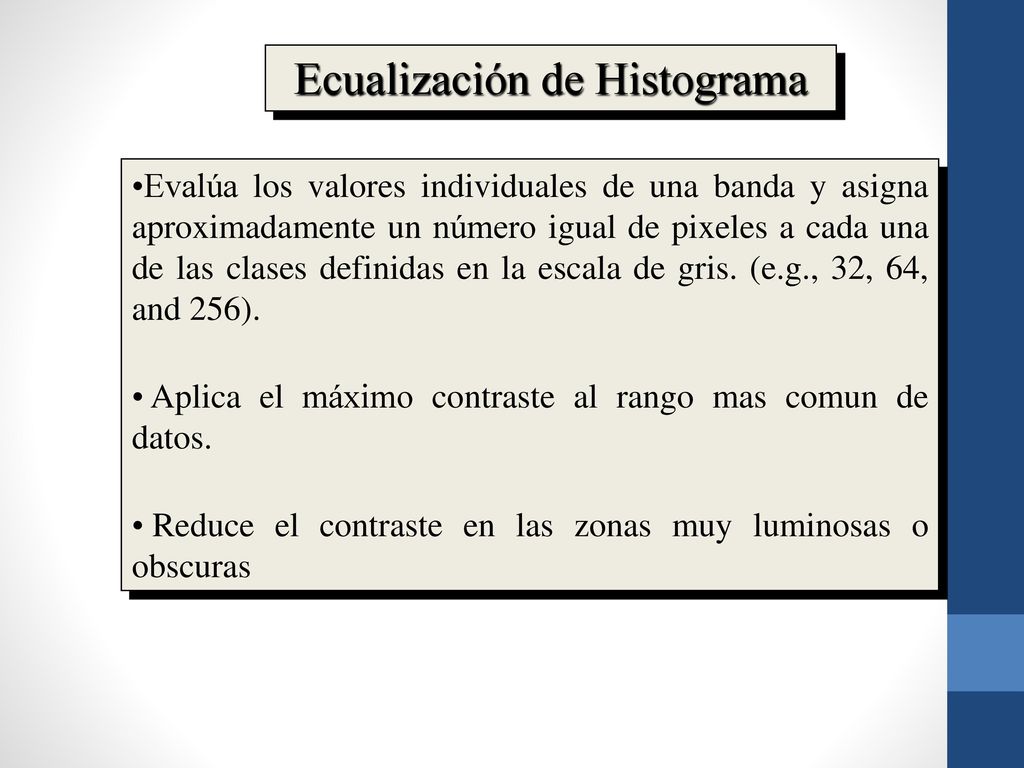

12 Ecualización de Histograma
Evalúa los valores individuales de una banda y asigna aproximadamente un número igual de pixeles a cada una de las clases definidas en la escala de gris. (e.g., 32, 64, and 256). Aplica el máximo contraste al rango mas comun de datos. Reduce el contraste en las zonas muy luminosas o obscuras

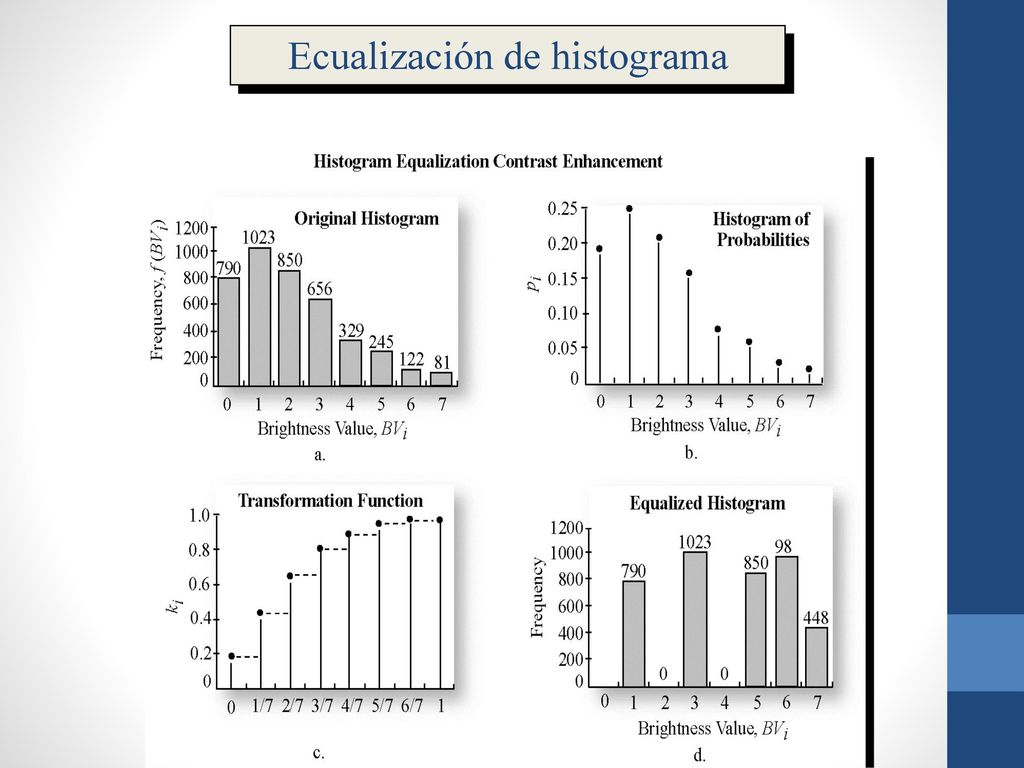

13 Ecualización de histograma

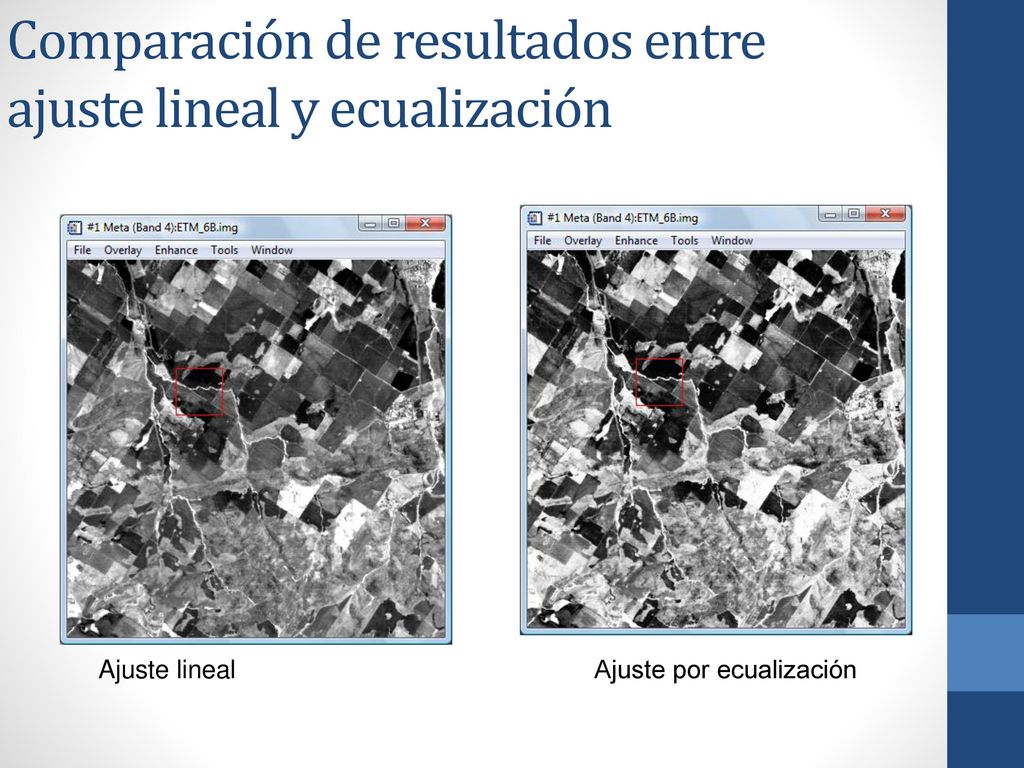

14 Comparación de resultados entre ajuste lineal y ecualización
Ajuste por ecualización

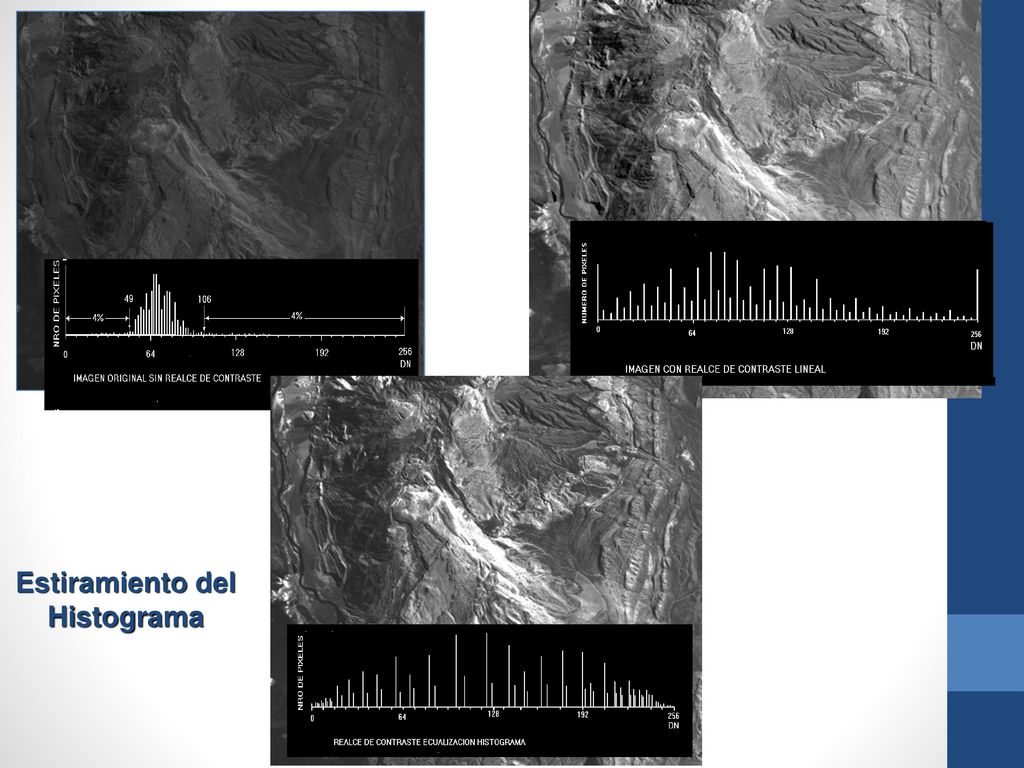

15 Estiramiento del Histograma

16 Color Compuesto o falso color

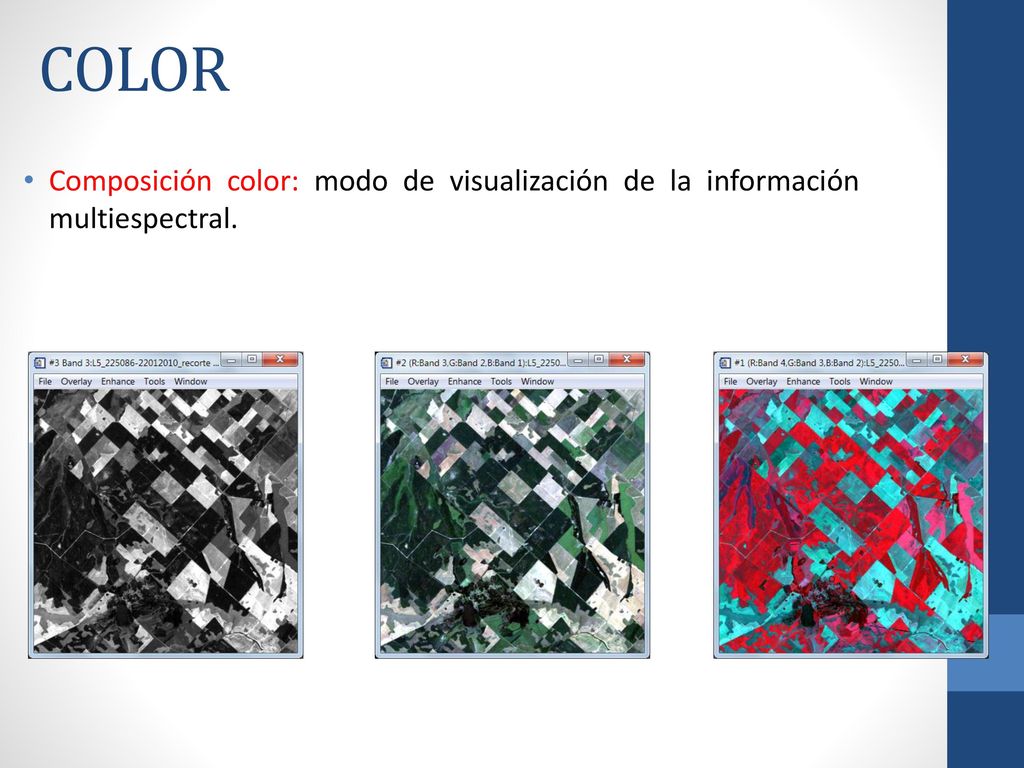

17 COLOR Composición color: modo de visualización de la información multiespectral.

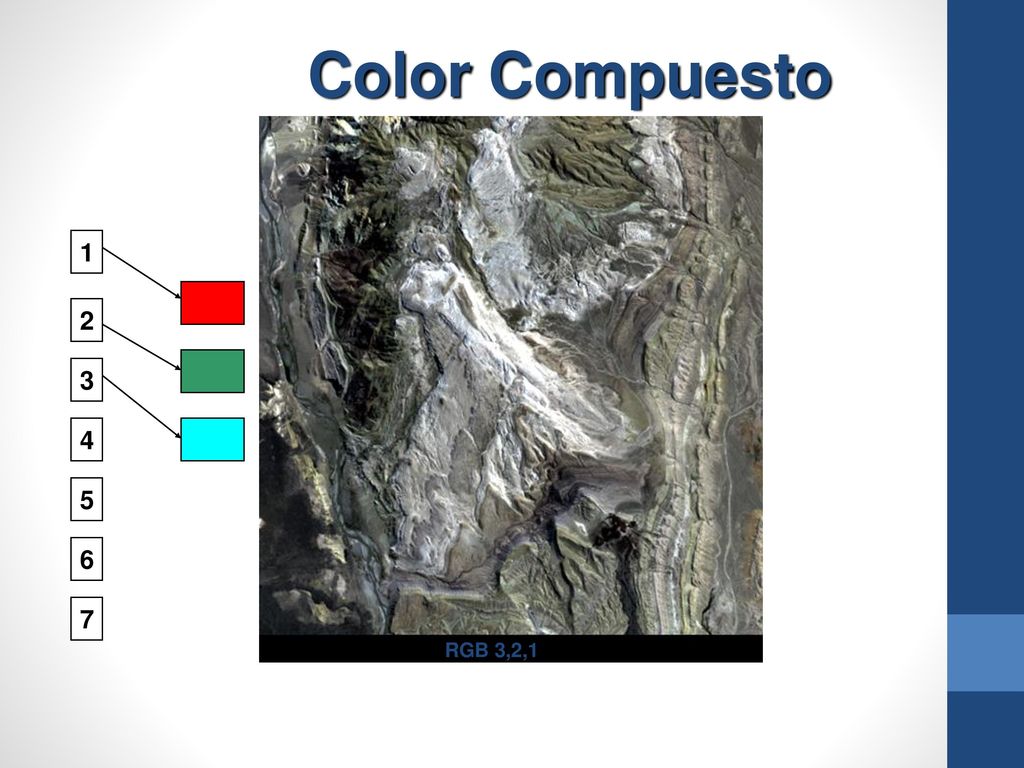

18 Color Compuesto 1 2 3 4 5 6 7 RGB 3,2,1

19 Color Compuesto 1 2 3 4 5 6 7 RGB 5,3,1

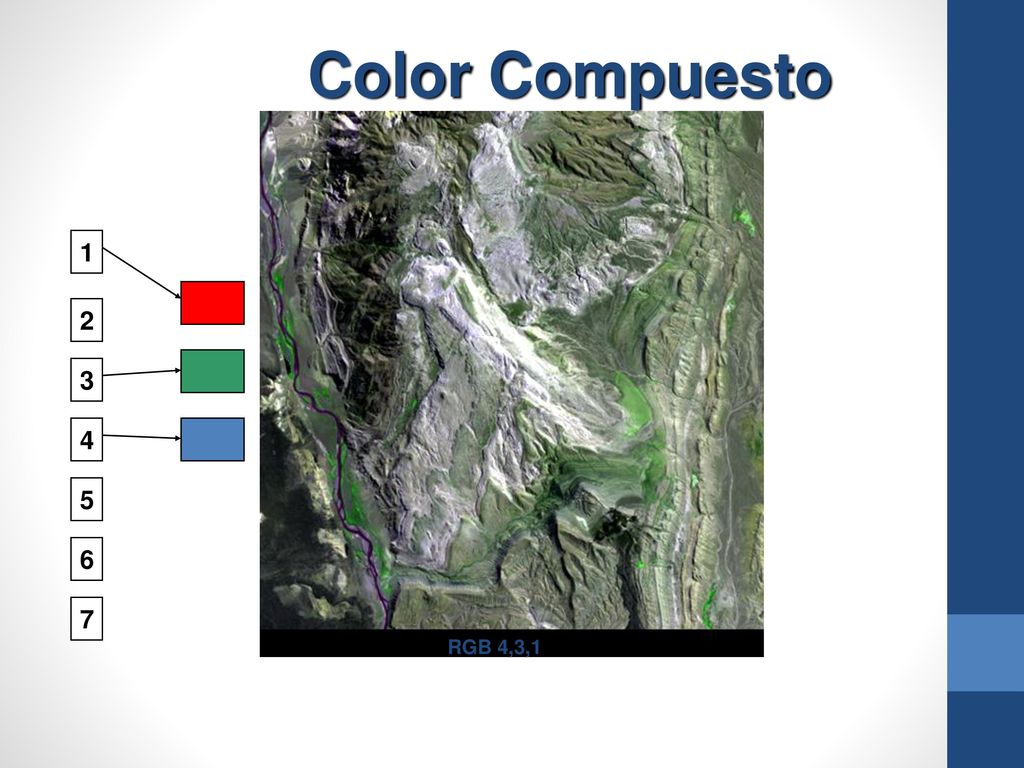

20 Color Compuesto 1 2 3 4 5 6 7 RGB 4,3,1

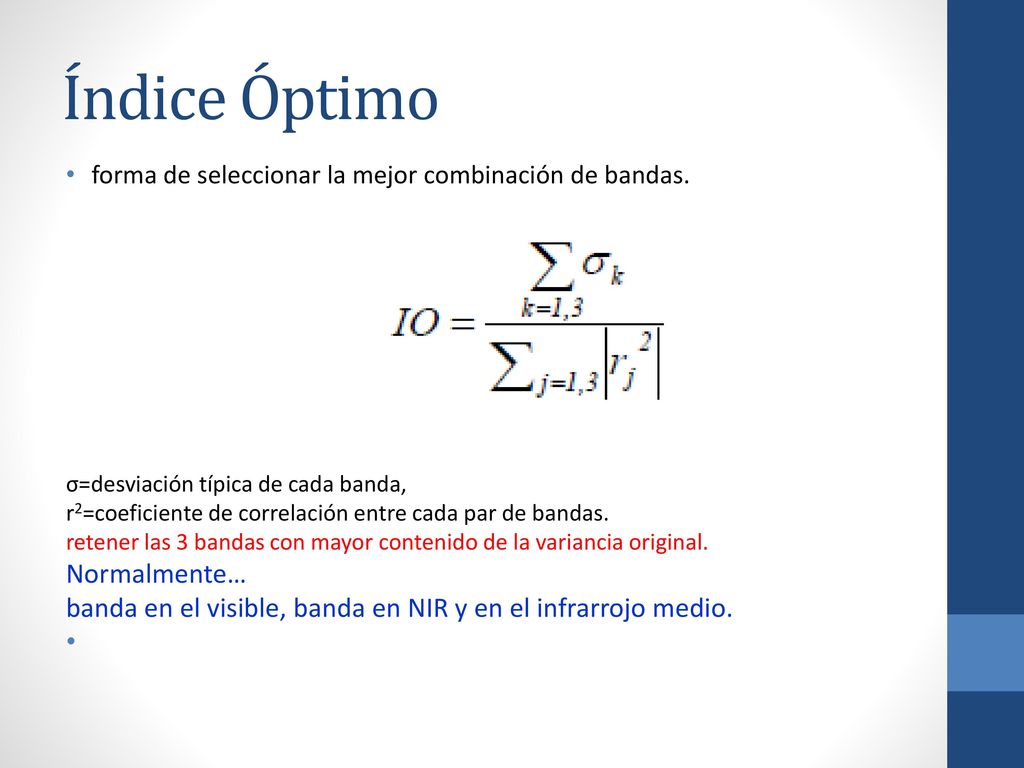

21 Índice Óptimo Normalmente…
forma de seleccionar la mejor combinación de bandas. σ=desviación típica de cada banda, r2=coeficiente de correlación entre cada par de bandas. retener las 3 bandas con mayor contenido de la variancia original. Normalmente… banda en el visible, banda en NIR y en el infrarrojo medio.

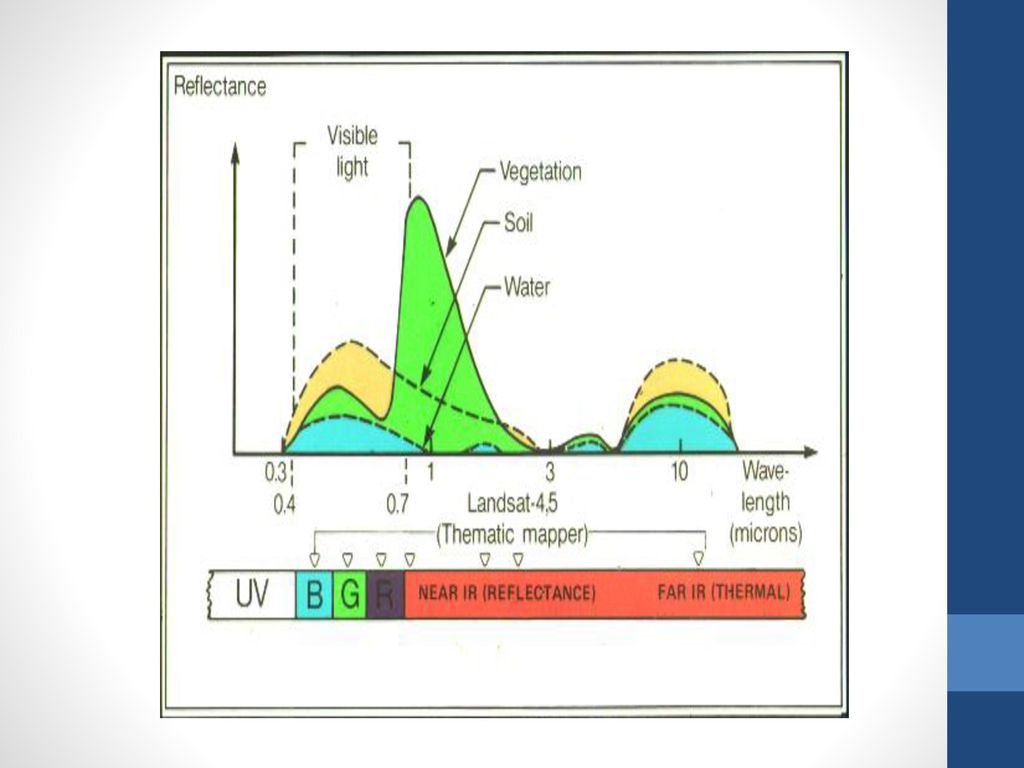

22

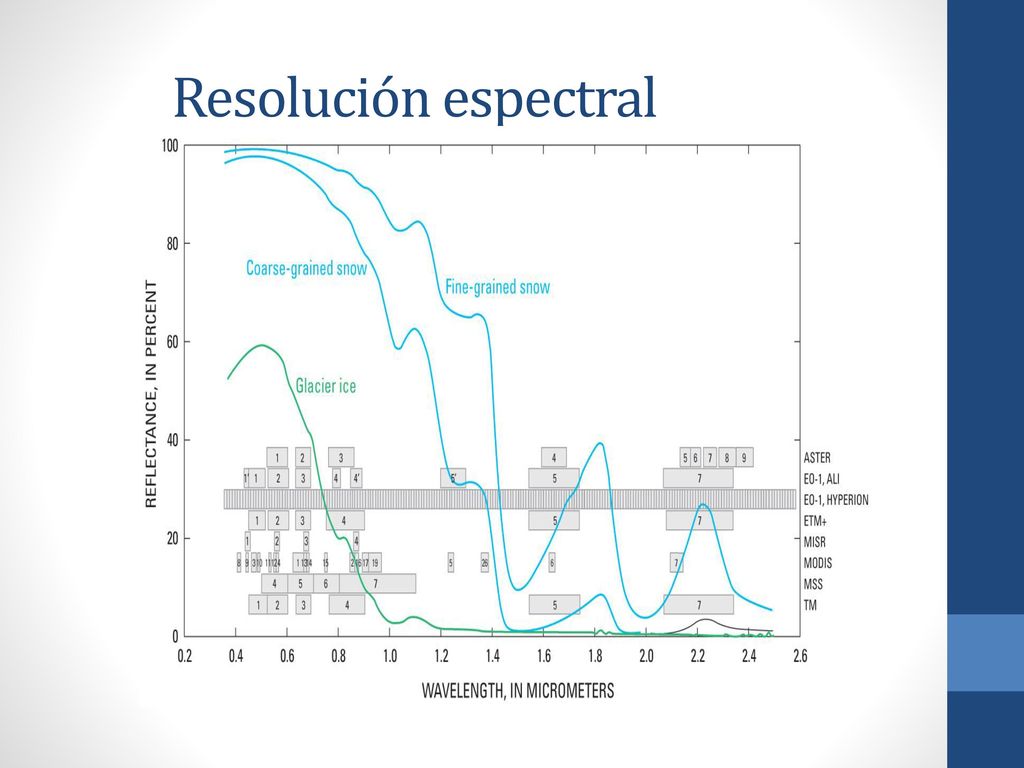

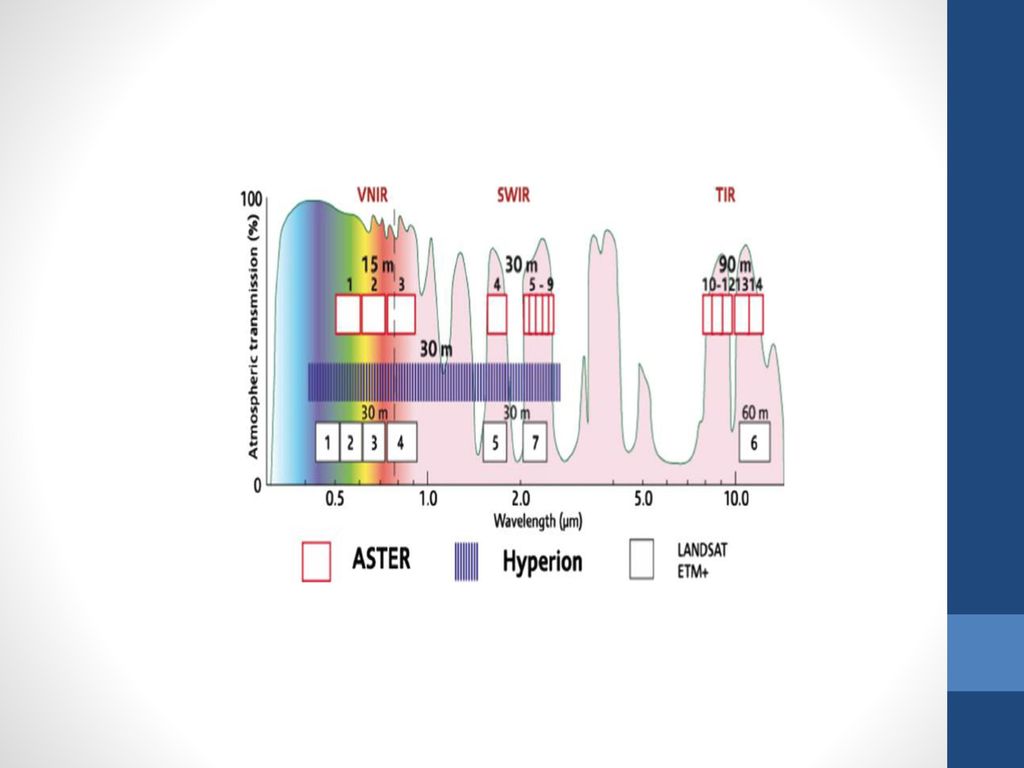

23 Resolución espectral

24

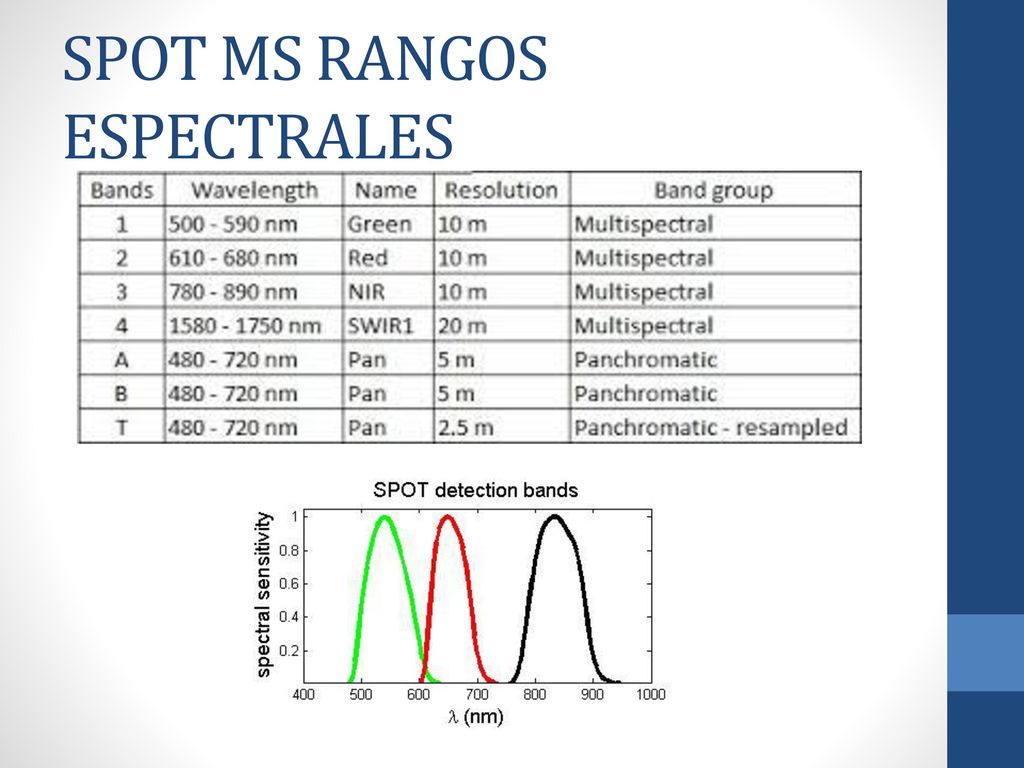

25 SPOT MS RANGOS ESPECTRALES

26 Preguntas?
