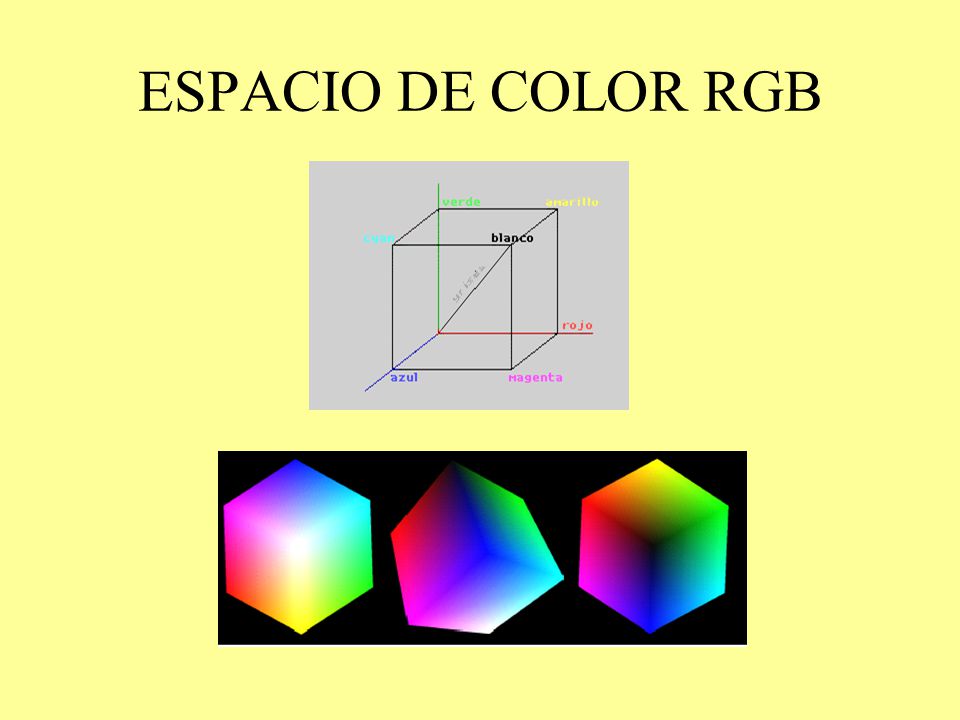

1 ESPACIO DE COLOR RGB

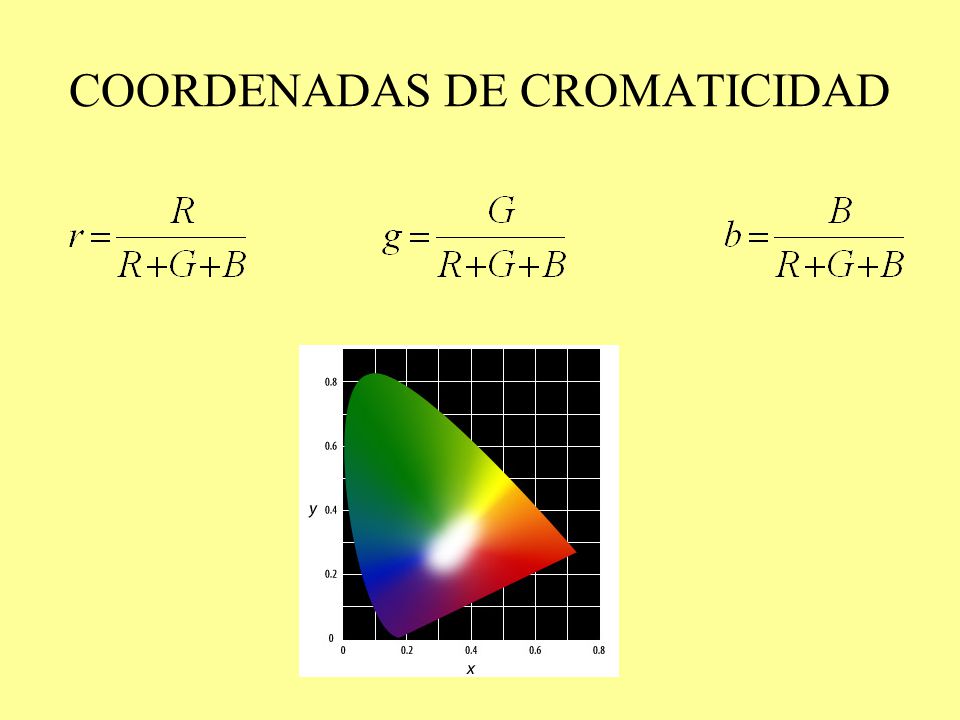

2 COORDENADAS DE CROMATICIDAD

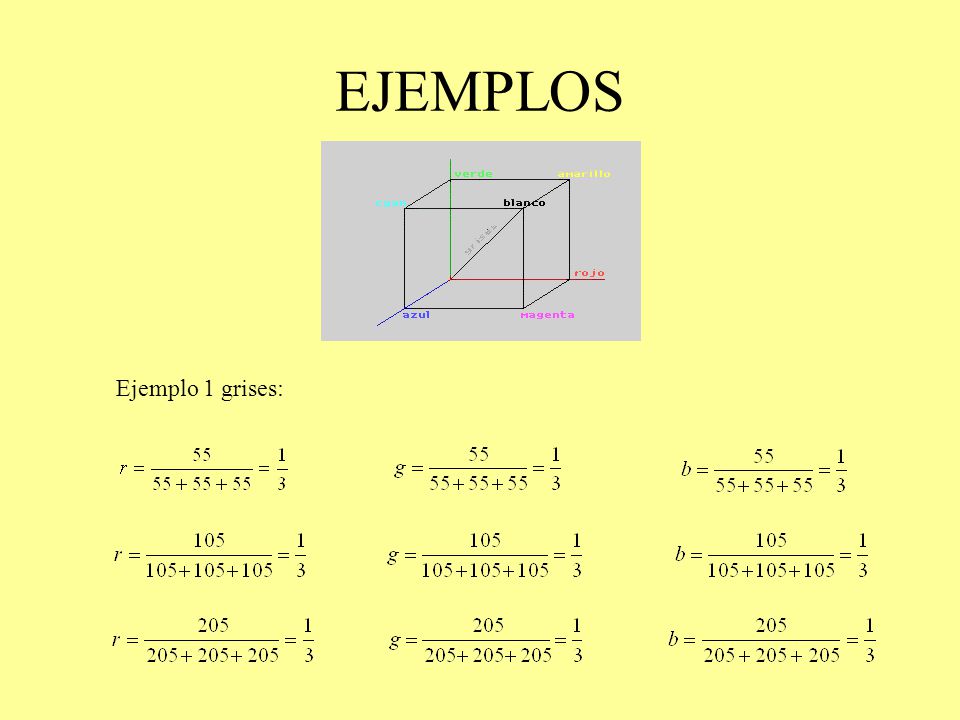

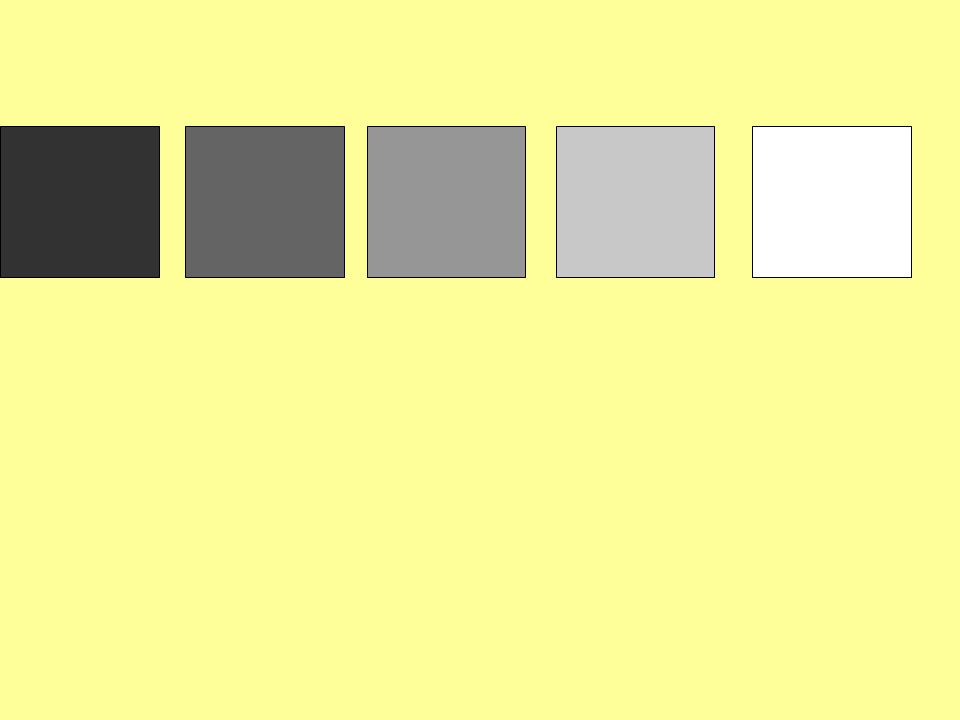

3 EJEMPLOS Ejemplo 1 grises:

4

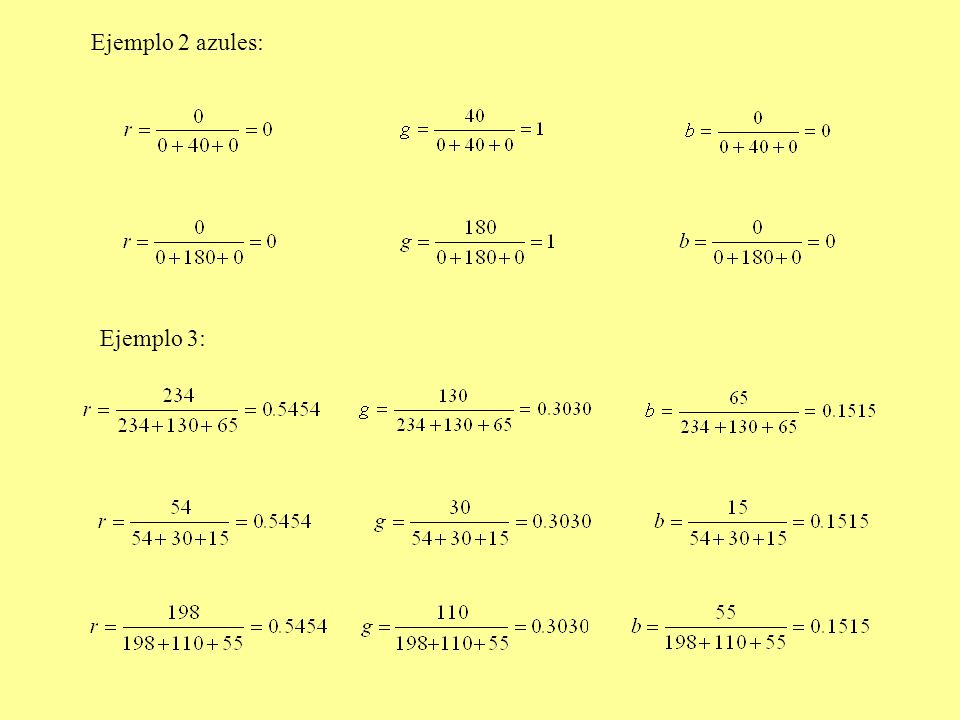

5 Ejemplo 2 azules: Ejemplo 3:

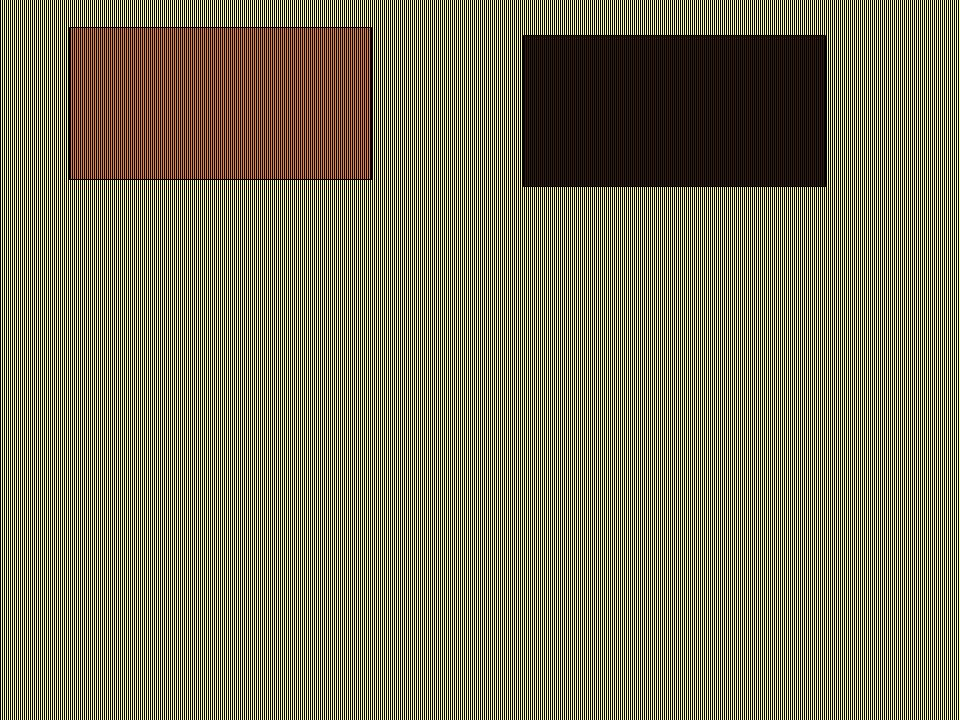

6

7 Imágenes a lo largo de los ejes, variacion de 50 en 50

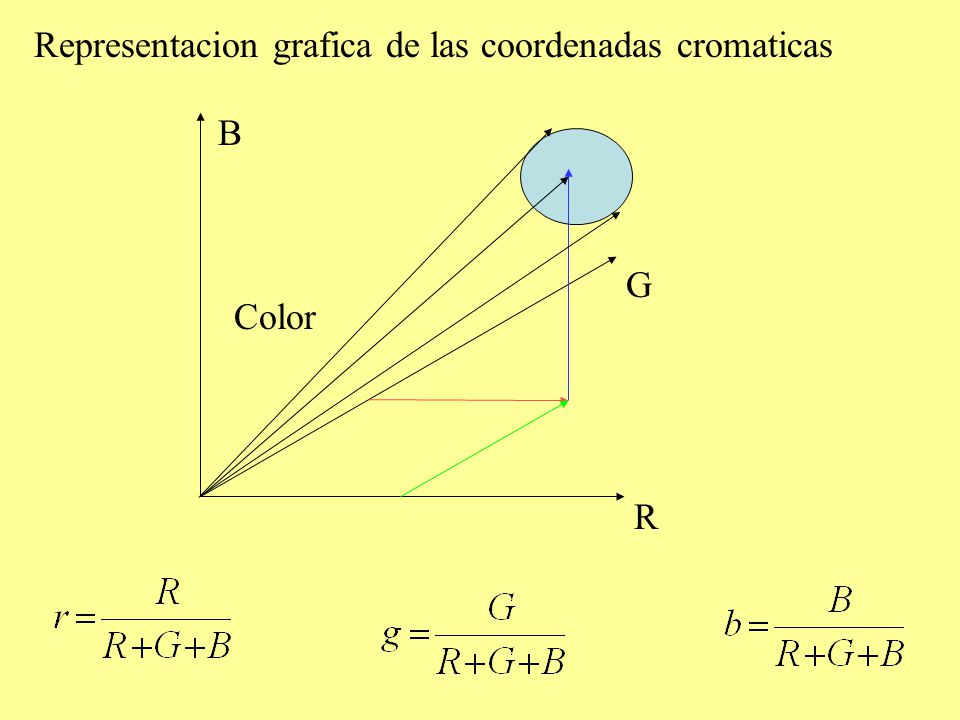

8 Representacion grafica de las coordenadas cromaticas
B G Color R

9 G Color + -  R Usando el plano RG

10

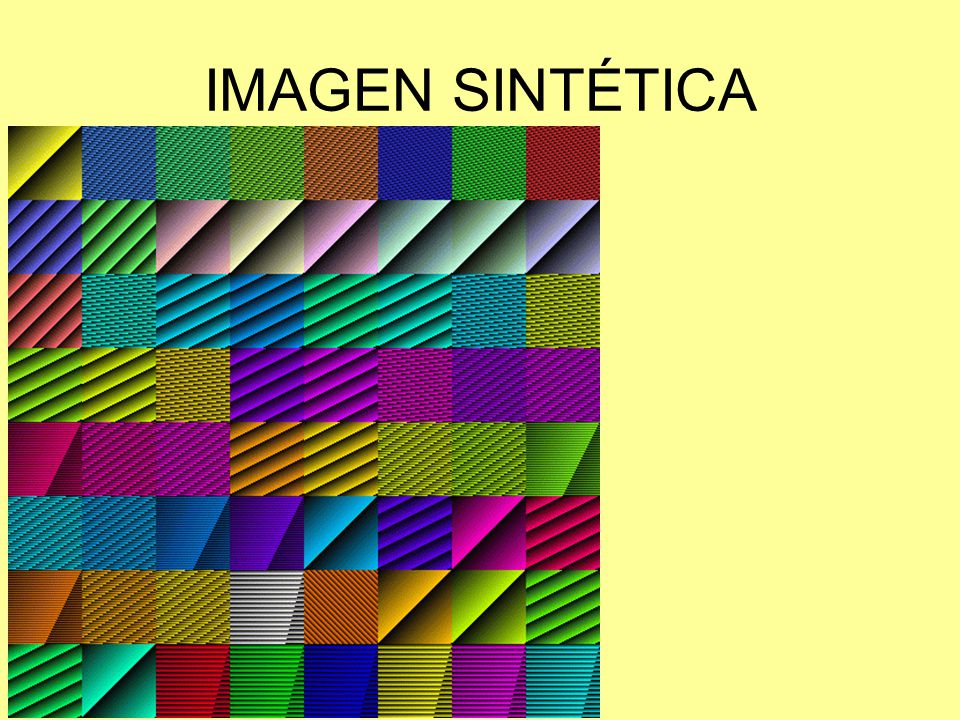

11 IMAGEN SINTÉTICA

12

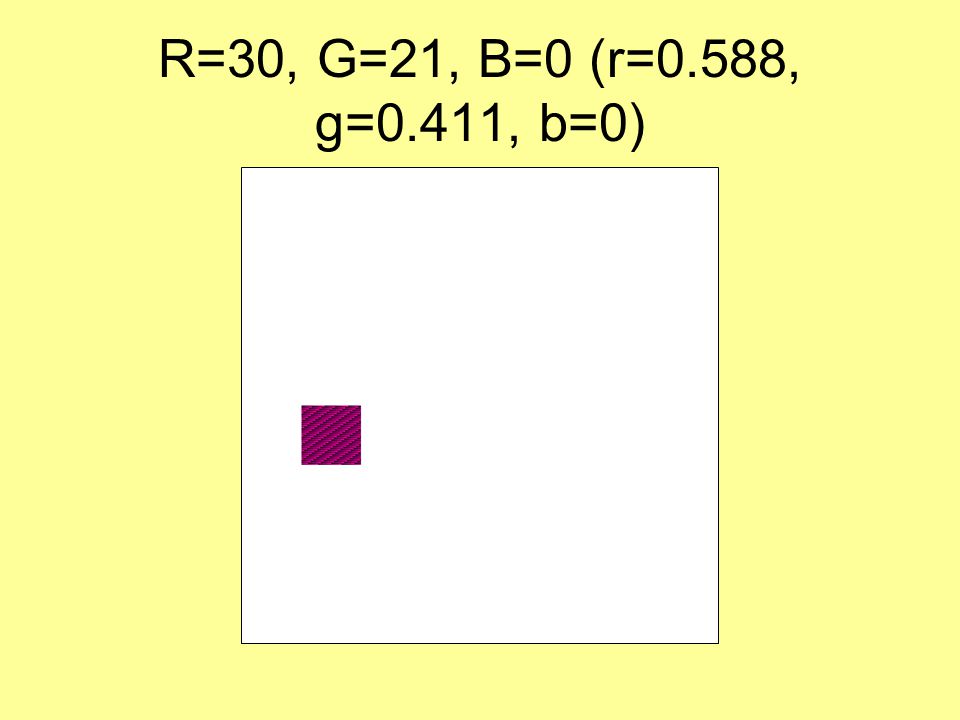

13 R=30, G=21, B=0 (r=0.588, g=0.411, b=0)

14 R=0, G=128, B=112 (r=0, g=0.533, b=0.466)

15 R=108, G=60, B=30 (r=0.545, g=0.303, b=0.151)

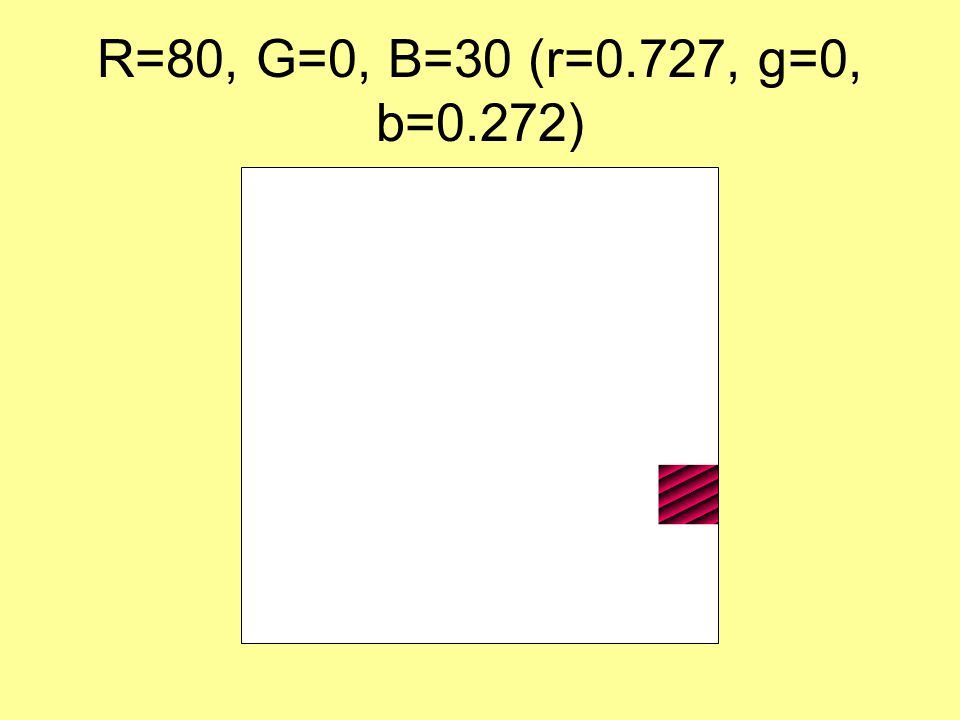

16 R=80, G=0, B=30 (r=0.727, g=0, b=0.272)

17 R=24, G=21, B=0 (r=0.533, g=0.466, b=0)

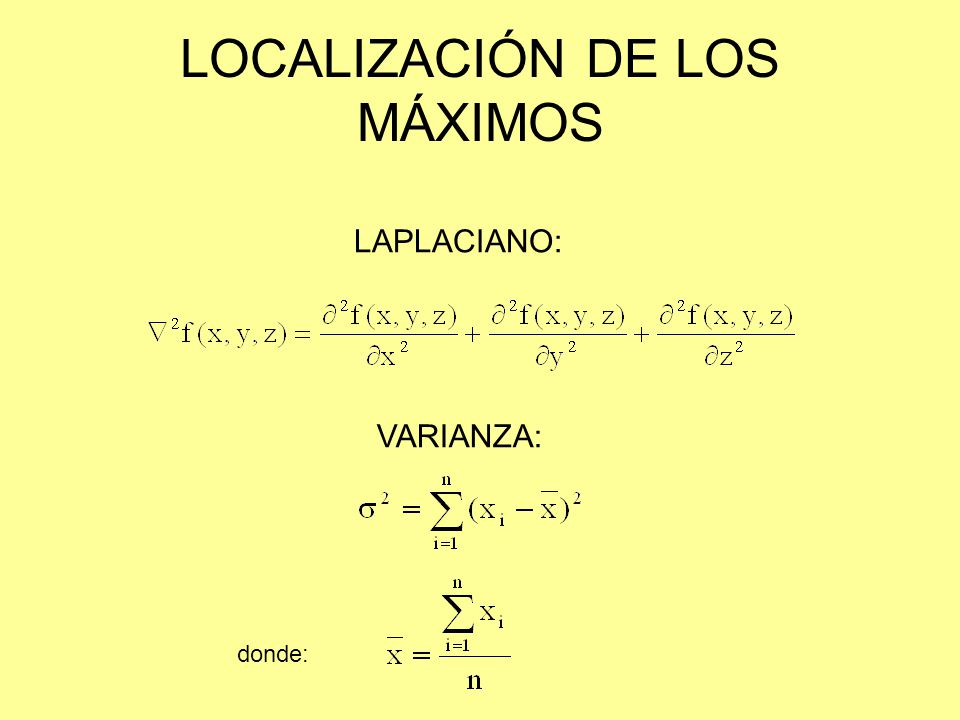

18 LOCALIZACIÓN DE LOS MÁXIMOS
LAPLACIANO: VARIANZA: donde:

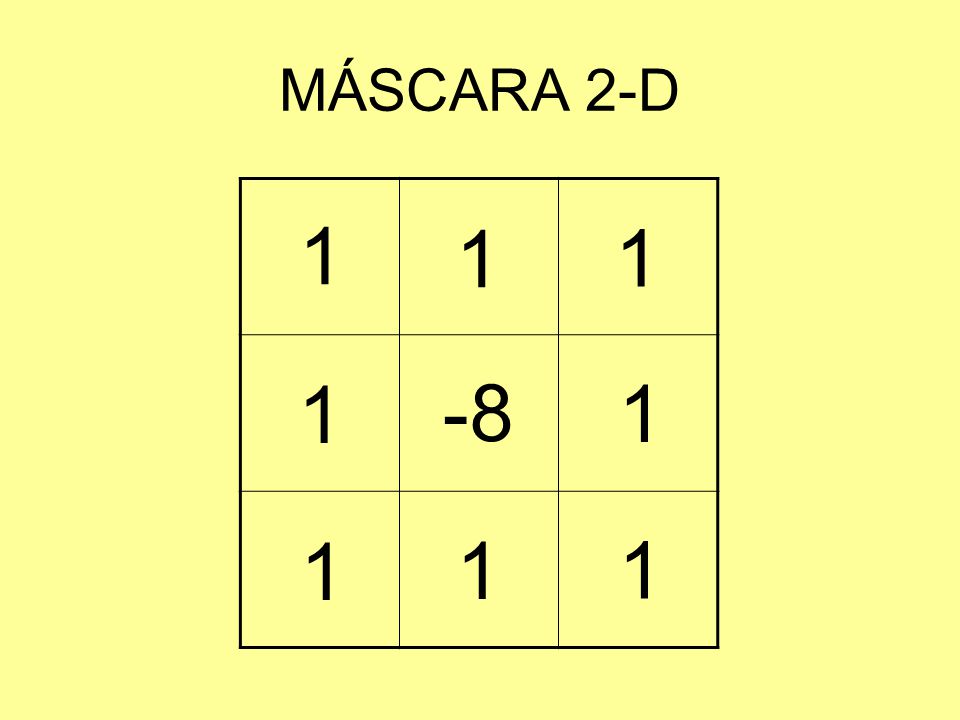

19 MÁSCARA 2-D 1 1 1 1 -8 1 1 1 1

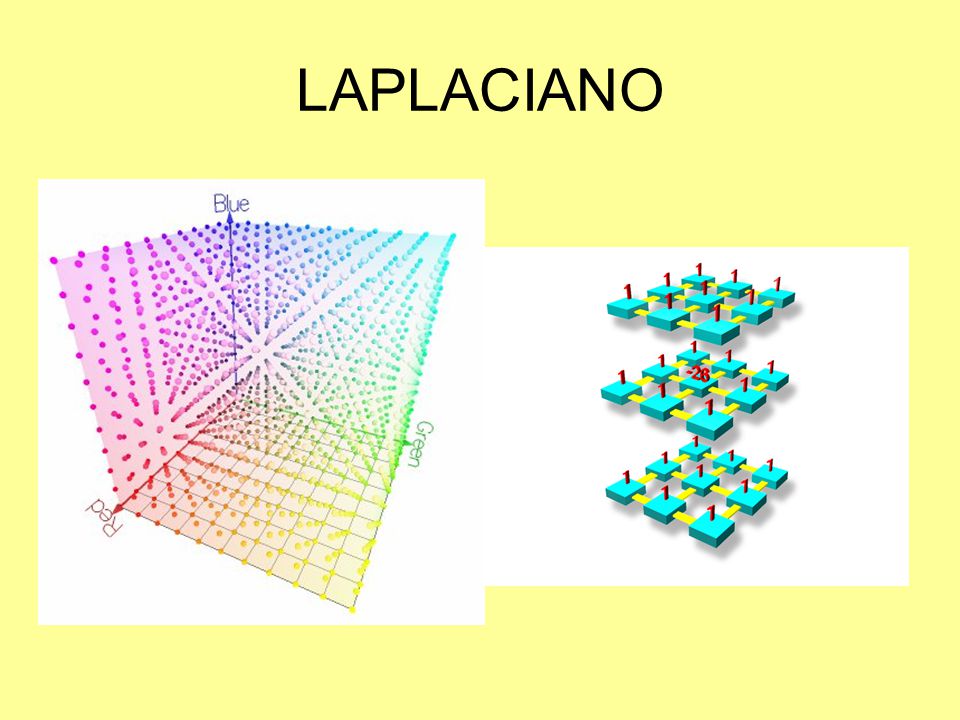

20 LAPLACIANO

21 TONO (HUE) æ ö - - ç 2 R G B ÷ H = arccos si B > G \ H = 360 - H ç
Fórmula 1: æ ö - - ç 2 R G B ÷ Fórmula 2: H = arccos si B > G \ H = 360 - H ç ÷ è 2 ( R - G ) 2 + ( R - B )( G - B ) ø

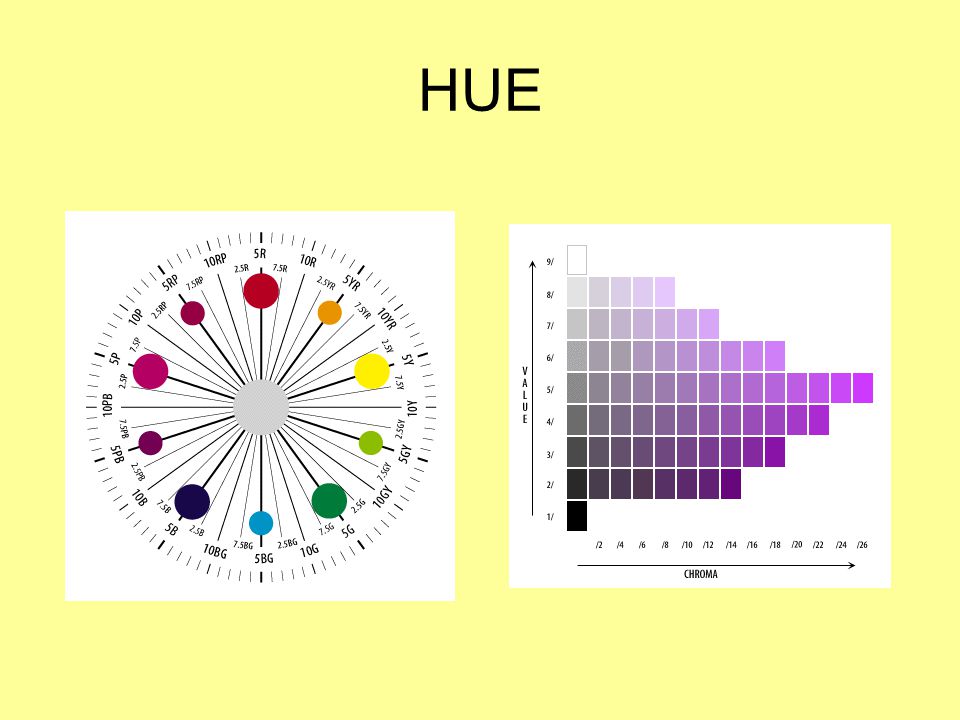

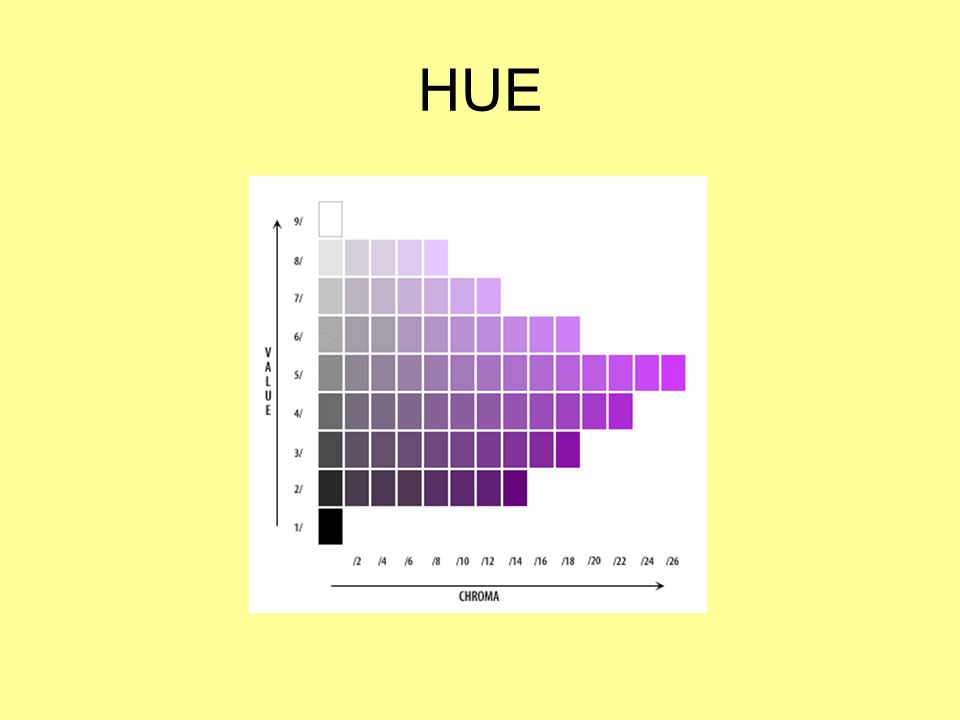

22 HUE

23 HUE

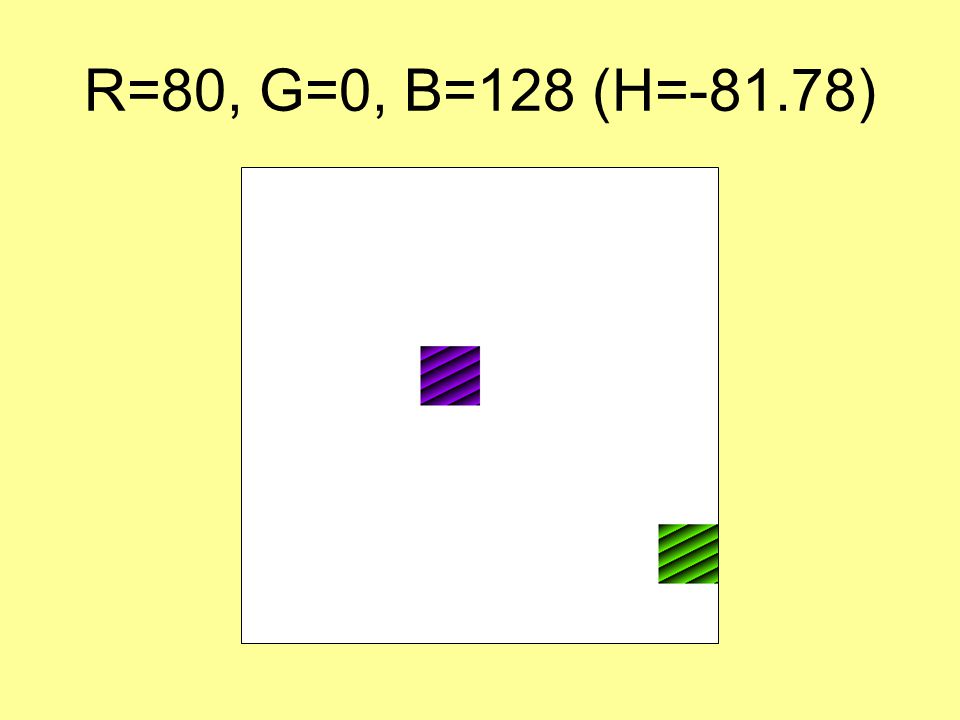

24 R=80, G=0, B=128 (H=-81.78)

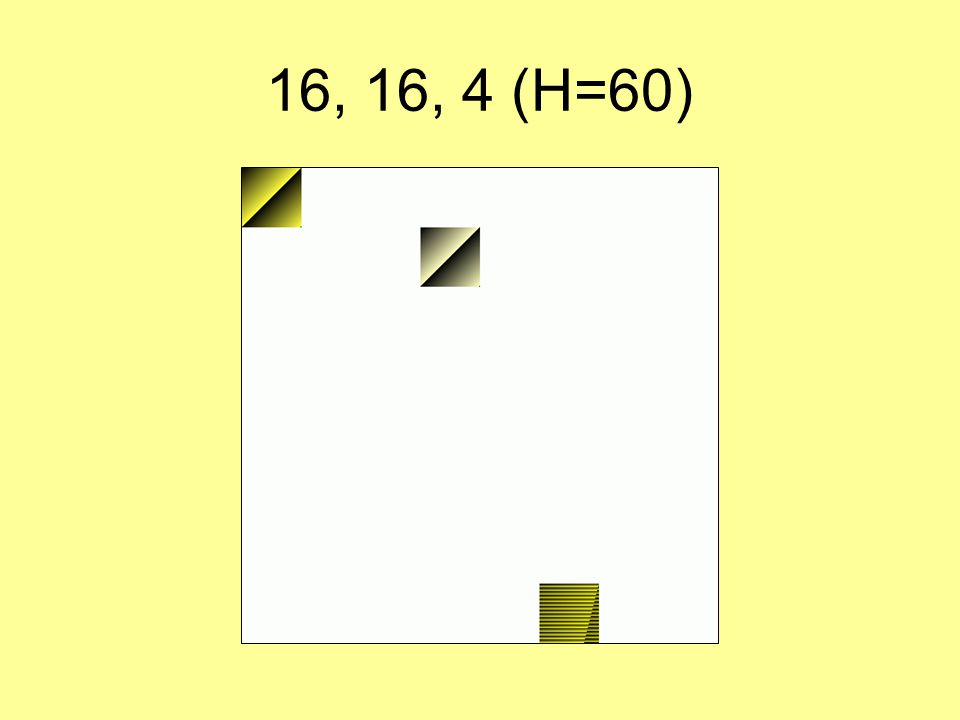

25 16, 16, 4 (H=60)

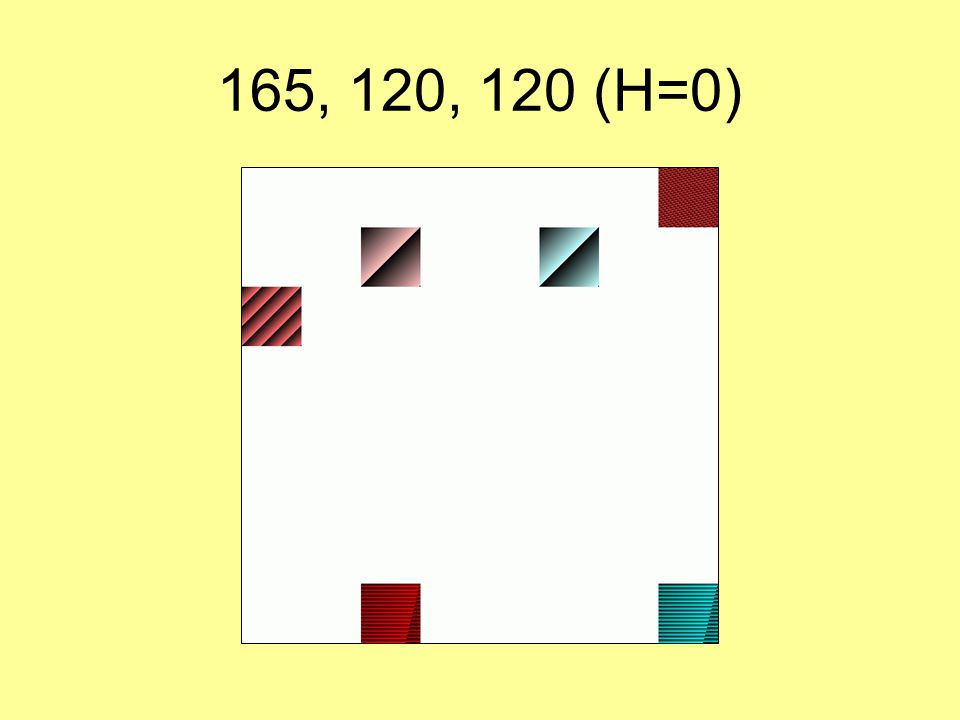

26 165, 120, 120 (H=0)

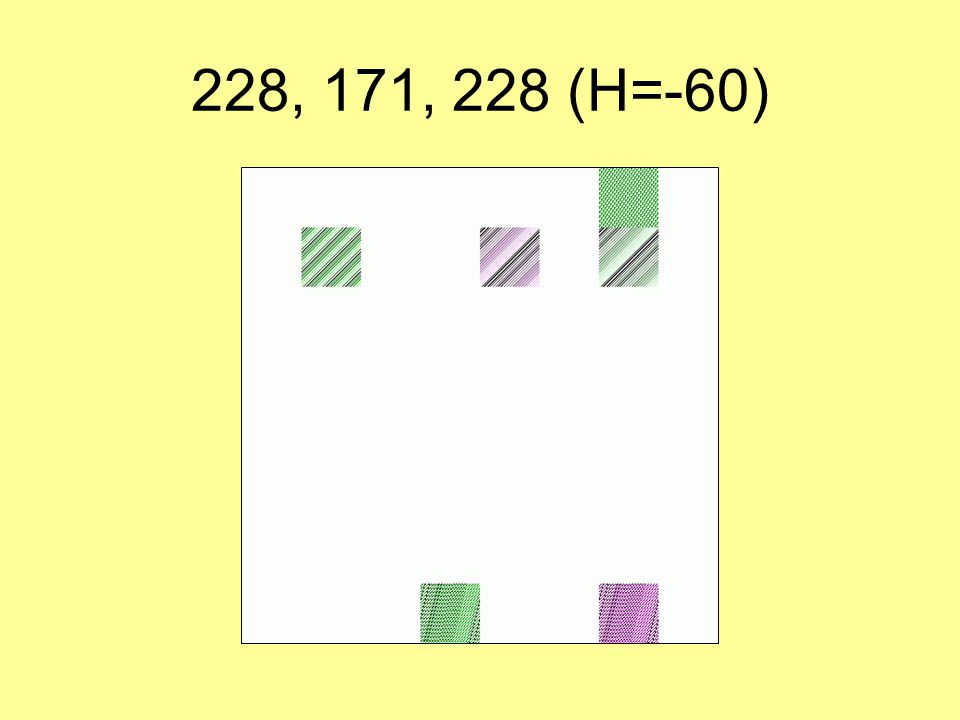

27 228, 171, 228 (H=-60)

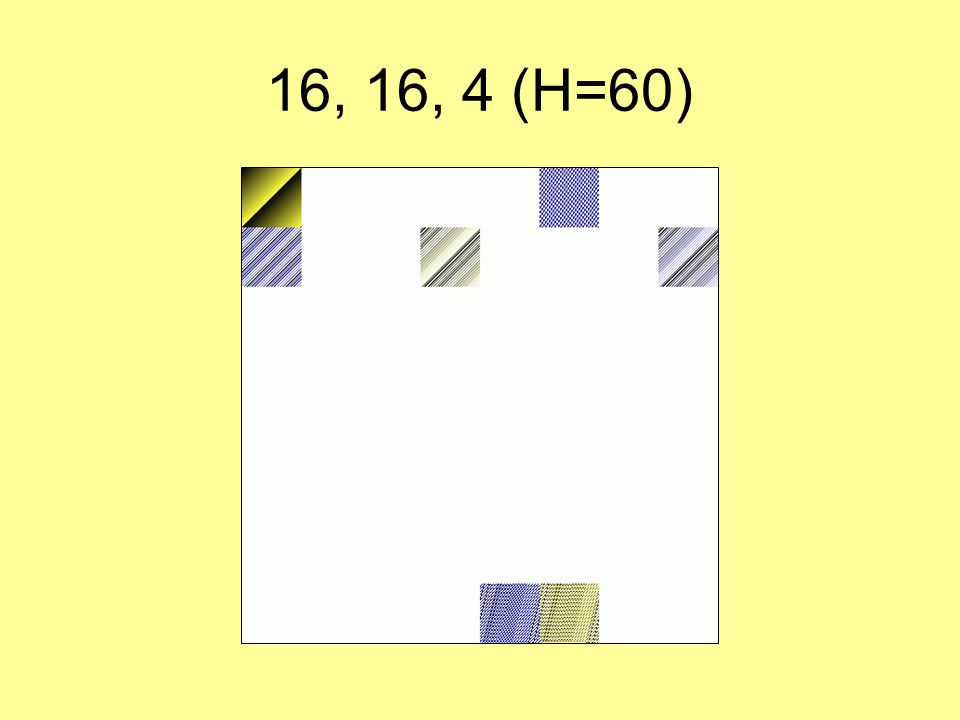

28 16, 16, 4 (H=60)

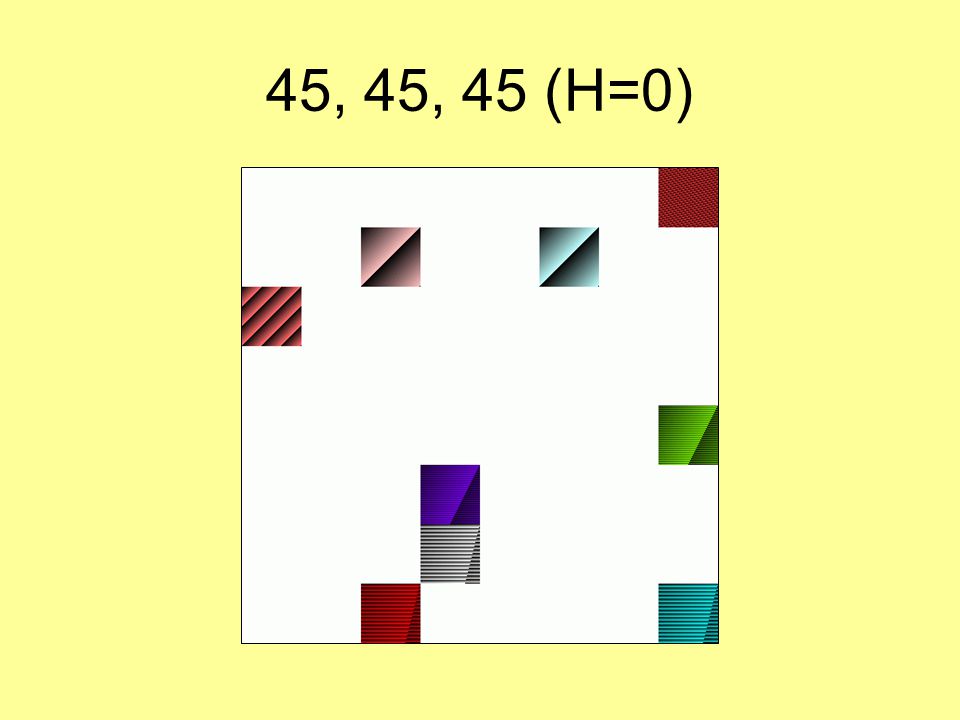

29 45, 45, 45 (H=0)

30 Si (R, 0, 0), y Si (0, G, B), y Si (0, G, 0), y y Si (R, 0, B), Si (0, 0, B), y Si (R, G, 0), y

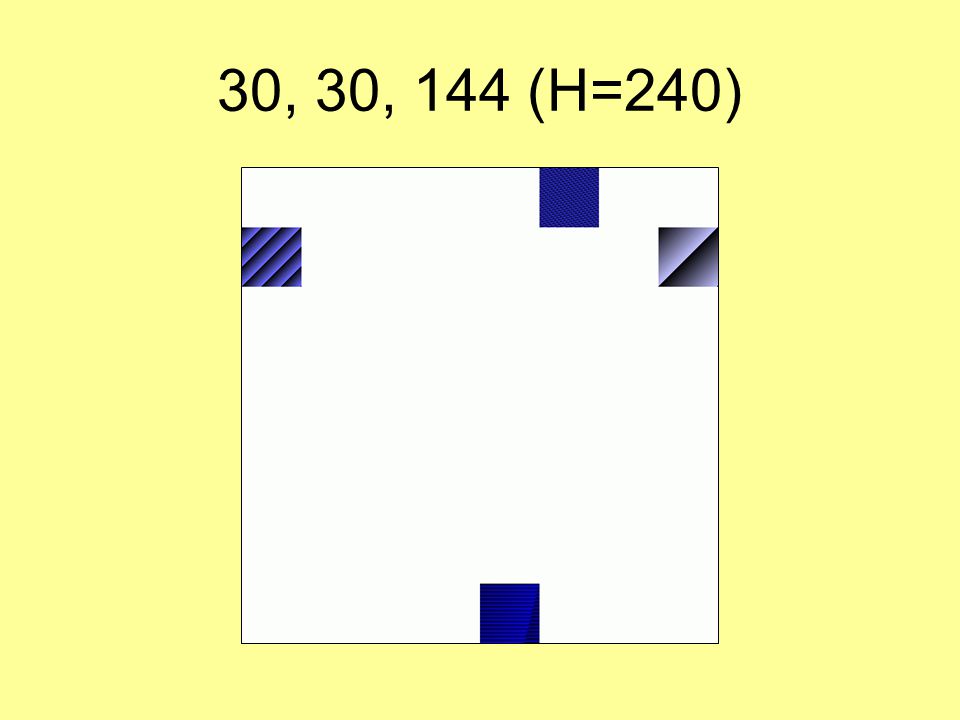

31 30, 30, 144 (H=240)

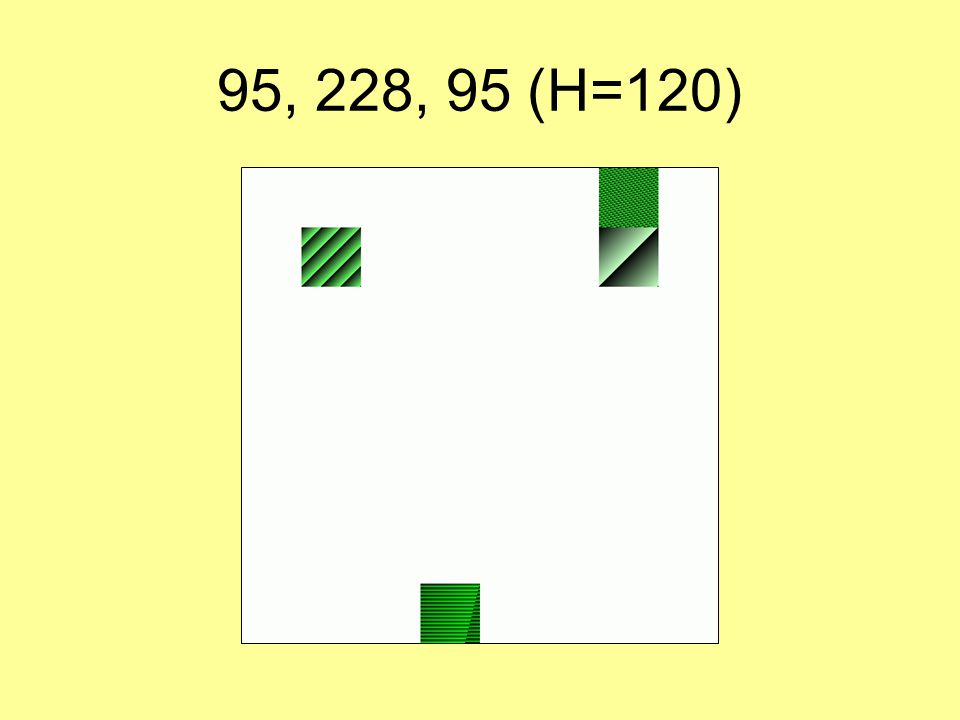

32 95, 228, 95 (H=120)

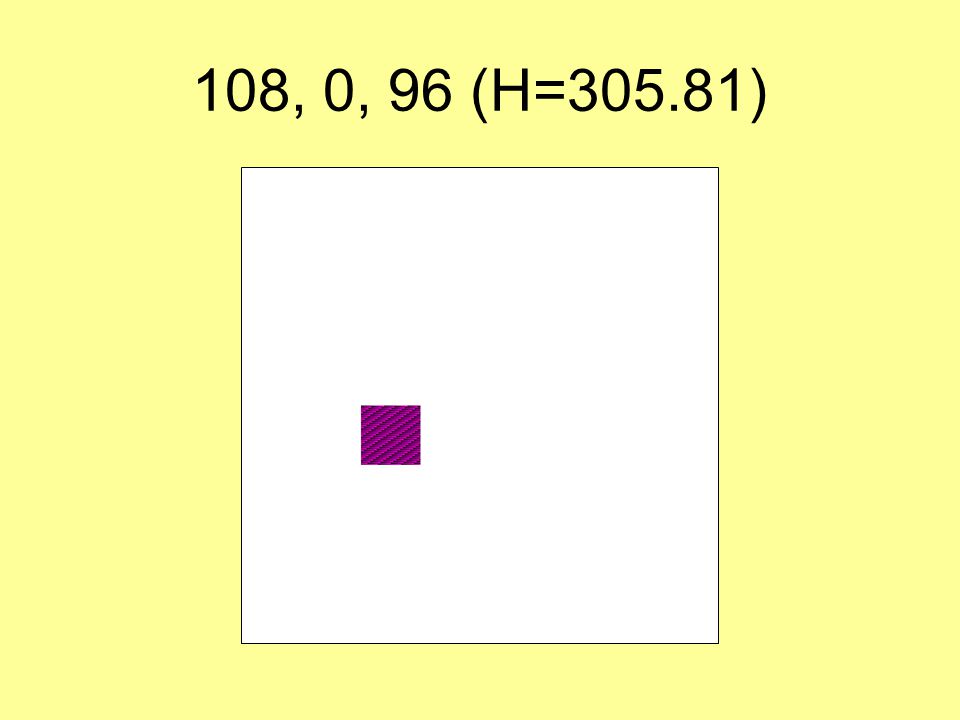

33 108, 0, 96 (H=305.81)

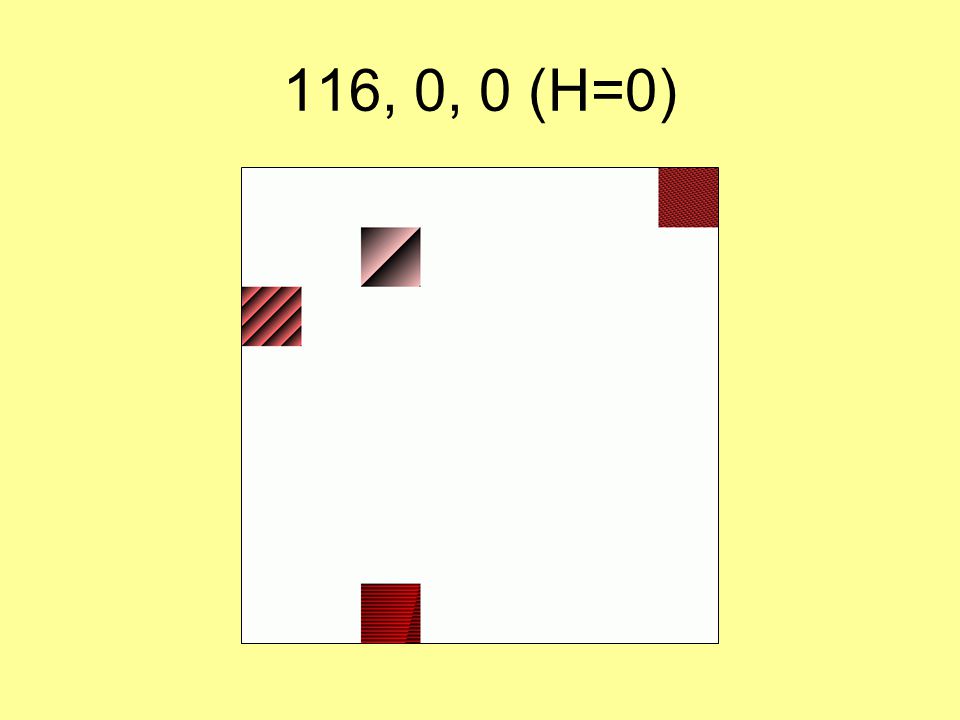

34 116, 0, 0 (H=0)

35 MAPA 1

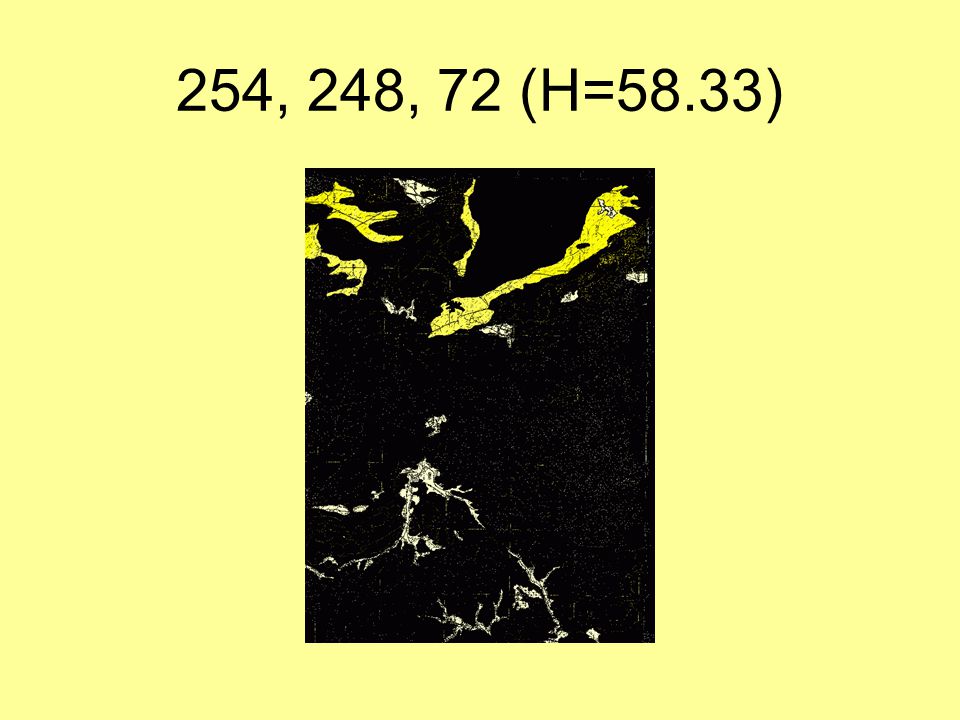

36 254, 248, 72 (H=58.33)

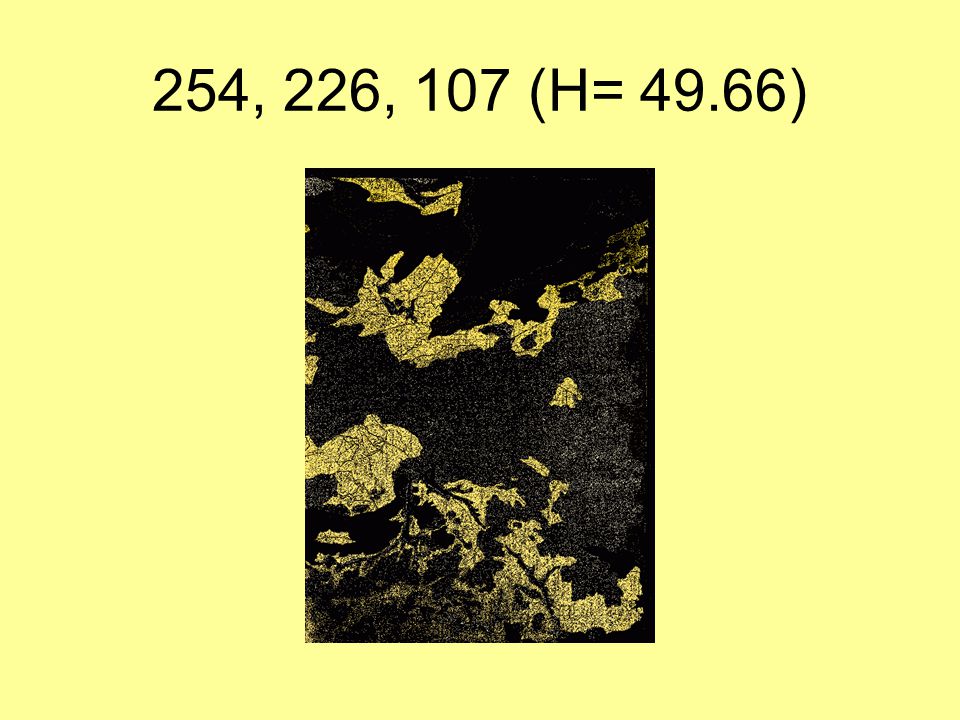

37 254, 226, 107 (H= 49.66)

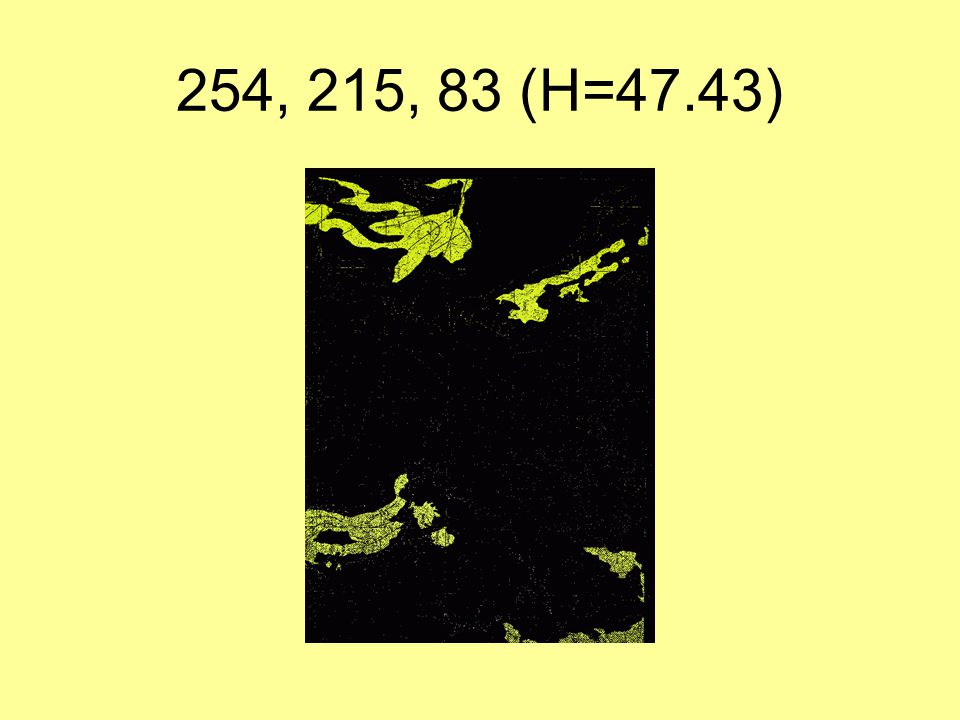

38 254, 215, 83 (H=47.43)

39 MAPA 2

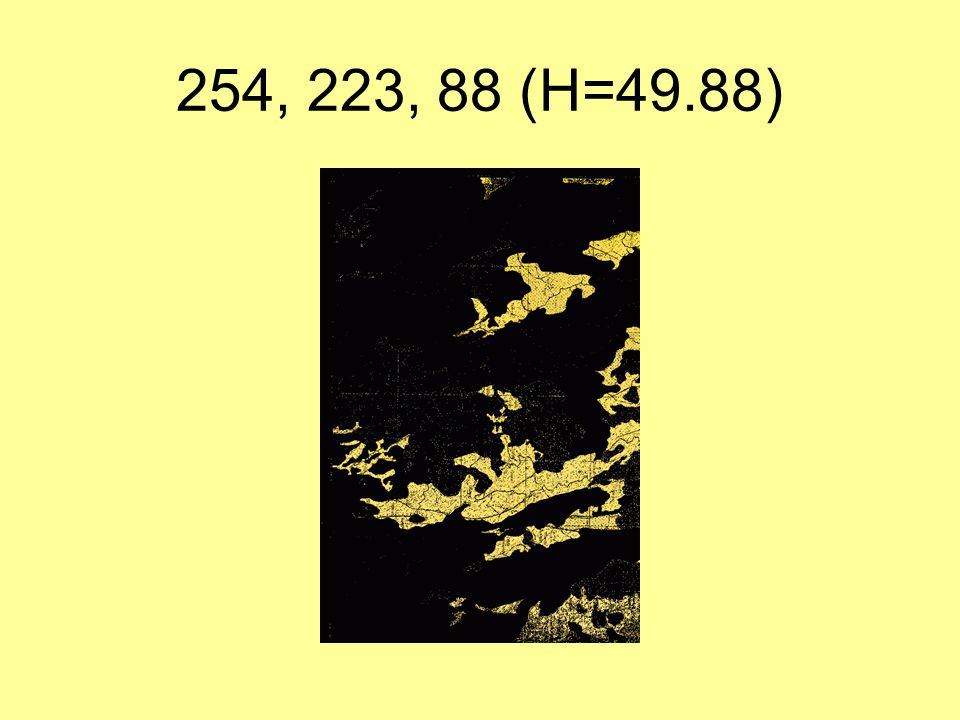

40 254, 223, 88 (H=49.88)

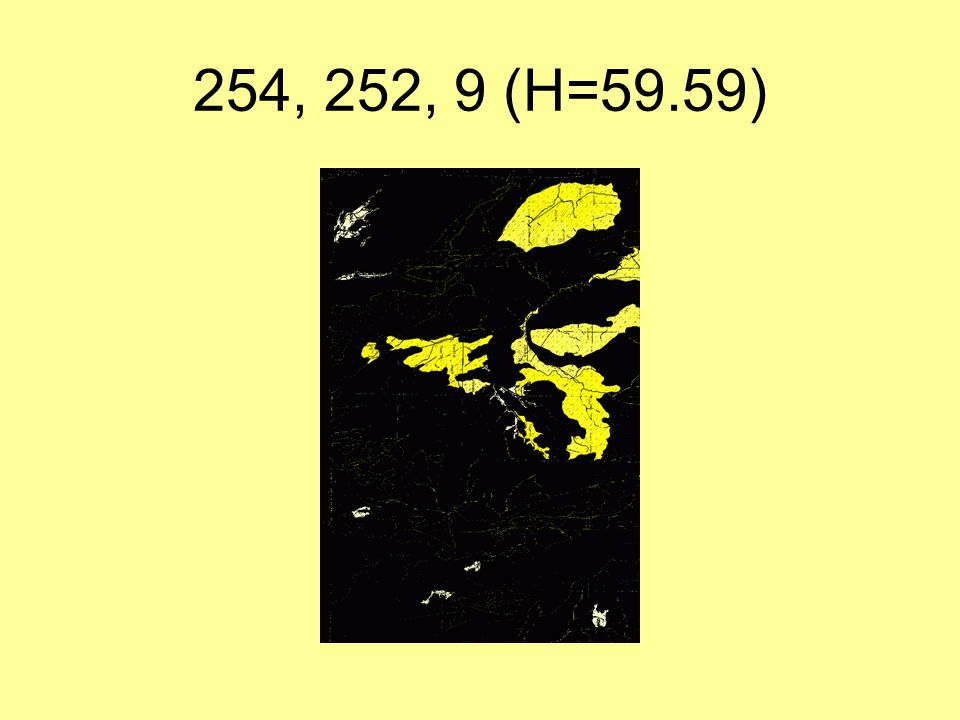

41 254, 252, 9 (H=59.59)

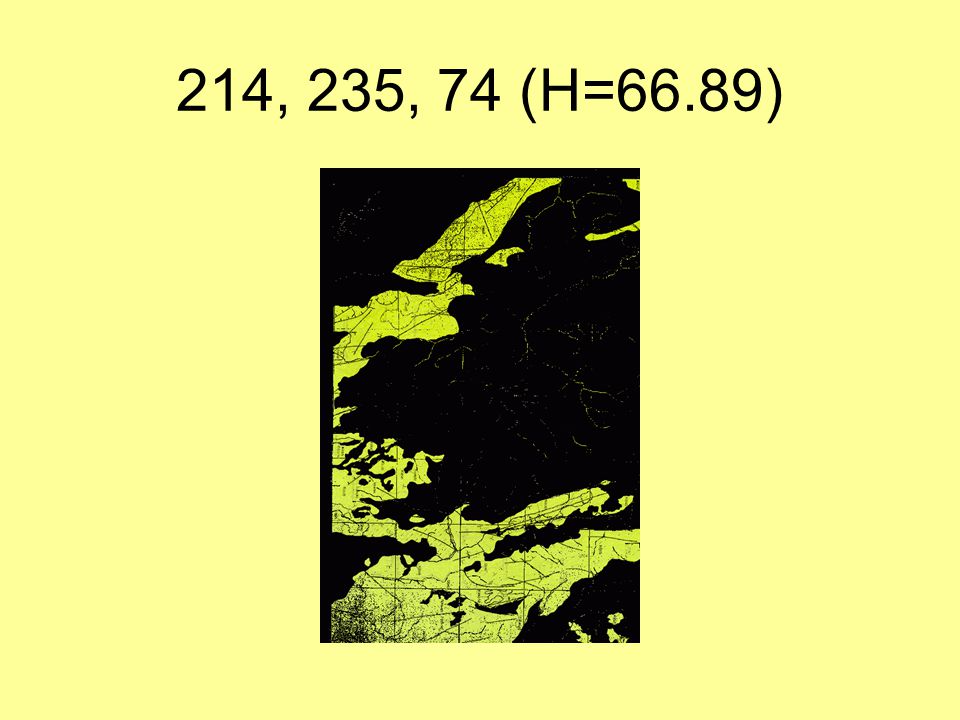

42 214, 235, 74 (H=66.89)

43 MAPA 3

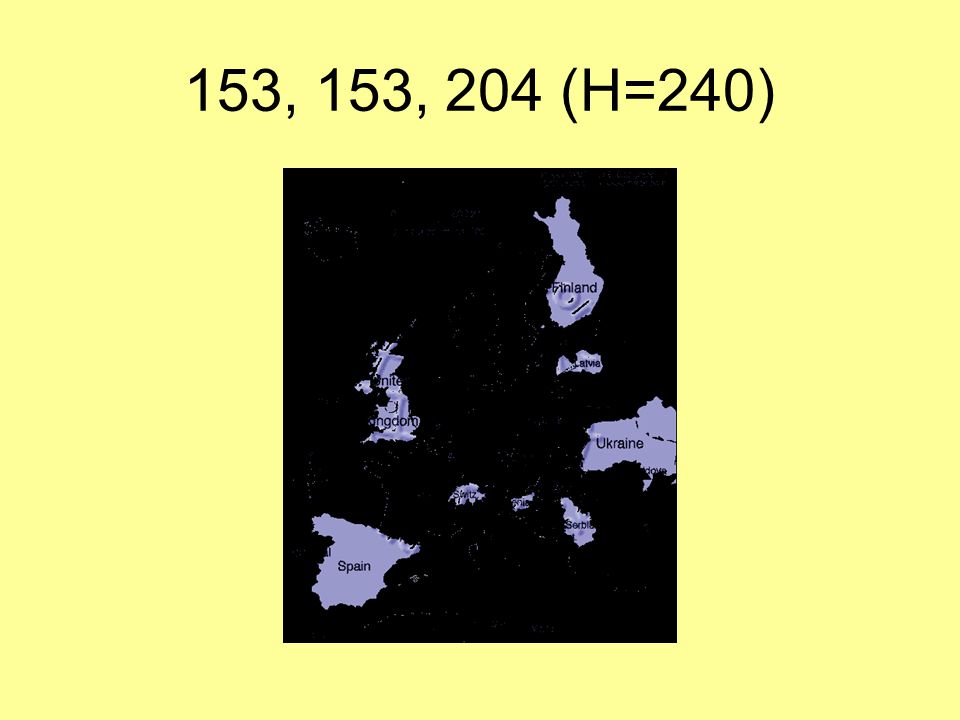

44 153, 153, 204 (H=240)

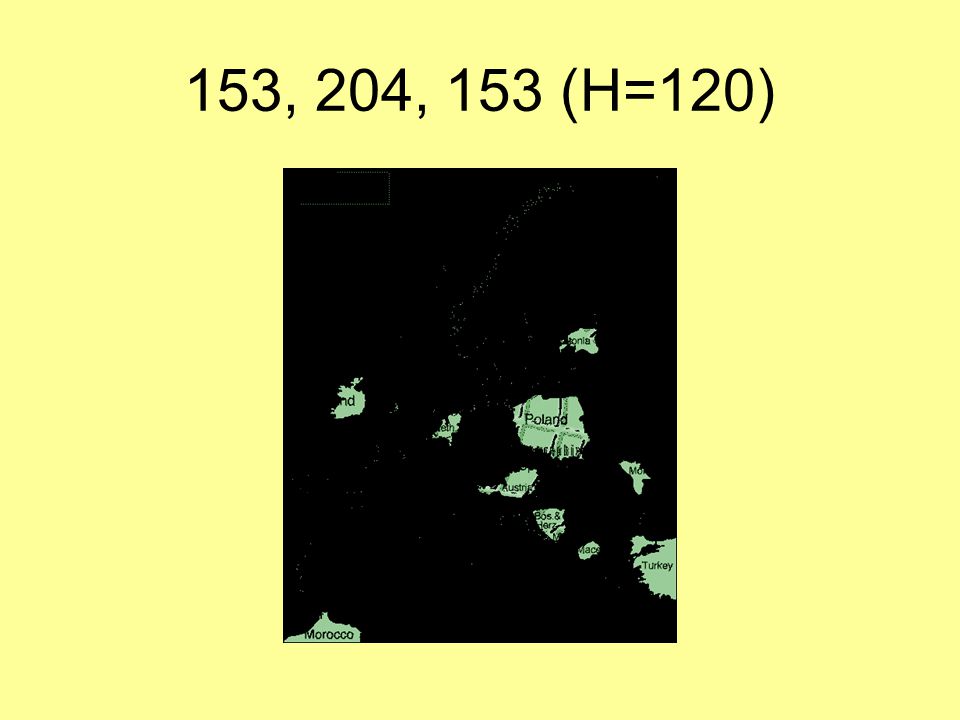

45 153, 204, 153 (H=120)

46 254,204,204 (H=0)

47 Si (R, 0, 0), G = B por lo tanto, H =
0º Si (0, G, B), G = B por lo tanto, H = 180º Si (0, G, 0), G > B por lo tanto, H = 120º Si (0, 0, B), B > G por lo tanto, H = 240º Si (R, G, 0), G > B por lo tanto, H = 60º Si (R, 0, B), B > G por lo tanto, H = 300º

48 Pseudocolor La imagen original es digitalizada en tonos de gris.
El valor del pixel representa una cantidad fisica Se asigna color para diferenciar entre diferentes caracteristicas.

49 Falso color La imagen original es digitalizada en tonos en colores tradicionalmente RGB. Se asigna un color llamativo para atraer la atencion del observador Por regla general se usan colores que no existen en la naturaleza.
