1 SENA CENTRO DE DESARROLLO AGROINDUSTRIAL Y EMPRESARIAL
TECNICO PROFESIONAL EN MANTENIMIENTO DE HARDWARE REPUBLICA DE COLOMBIA PACHO CUND. 2008

2 EQUIPO CINCO TEMA INTERFACES

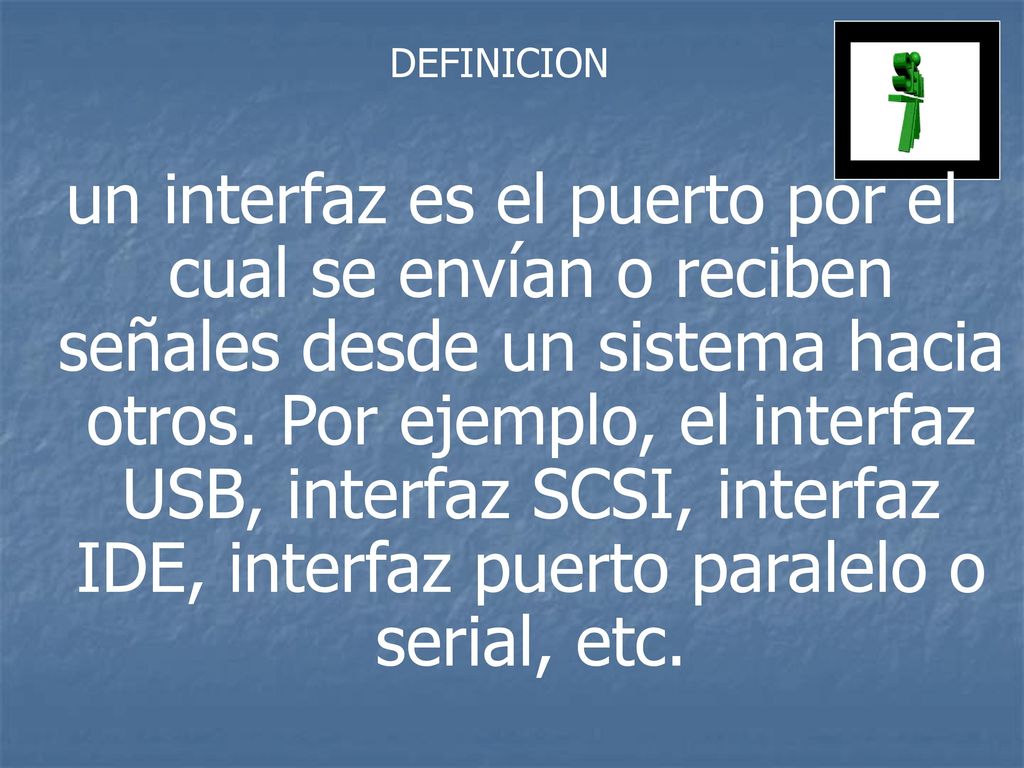

3 DEFINICION un interfaz es el puerto por el cual se envían o reciben señales desde un sistema hacia otros. Por ejemplo, el interfaz USB, interfaz SCSI, interfaz IDE, interfaz puerto paralelo o serial, etc.

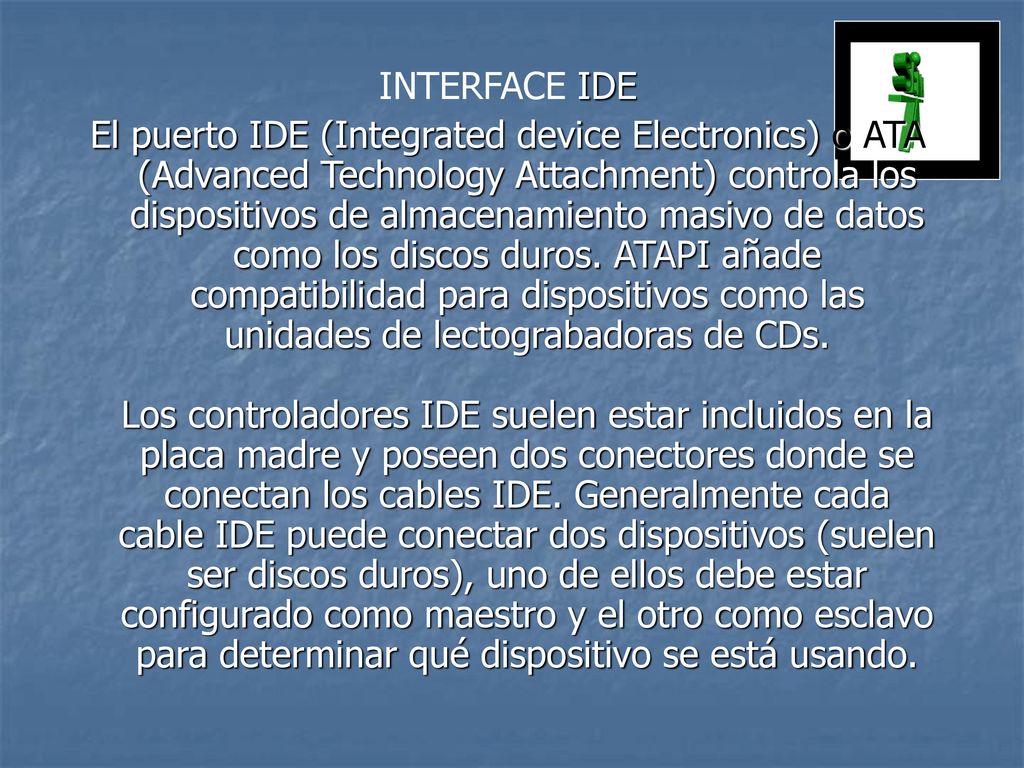

4 INTERFACE IDE El puerto IDE (Integrated device Electronics) o ATA (Advanced Technology Attachment) controla los dispositivos de almacenamiento masivo de datos como los discos duros. ATAPI añade compatibilidad para dispositivos como las unidades de lectograbadoras de CDs. Los controladores IDE suelen estar incluidos en la placa madre y poseen dos conectores donde se conectan los cables IDE. Generalmente cada cable IDE puede conectar dos dispositivos (suelen ser discos duros), uno de ellos debe estar configurado como maestro y el otro como esclavo para determinar qué dispositivo se está usando.

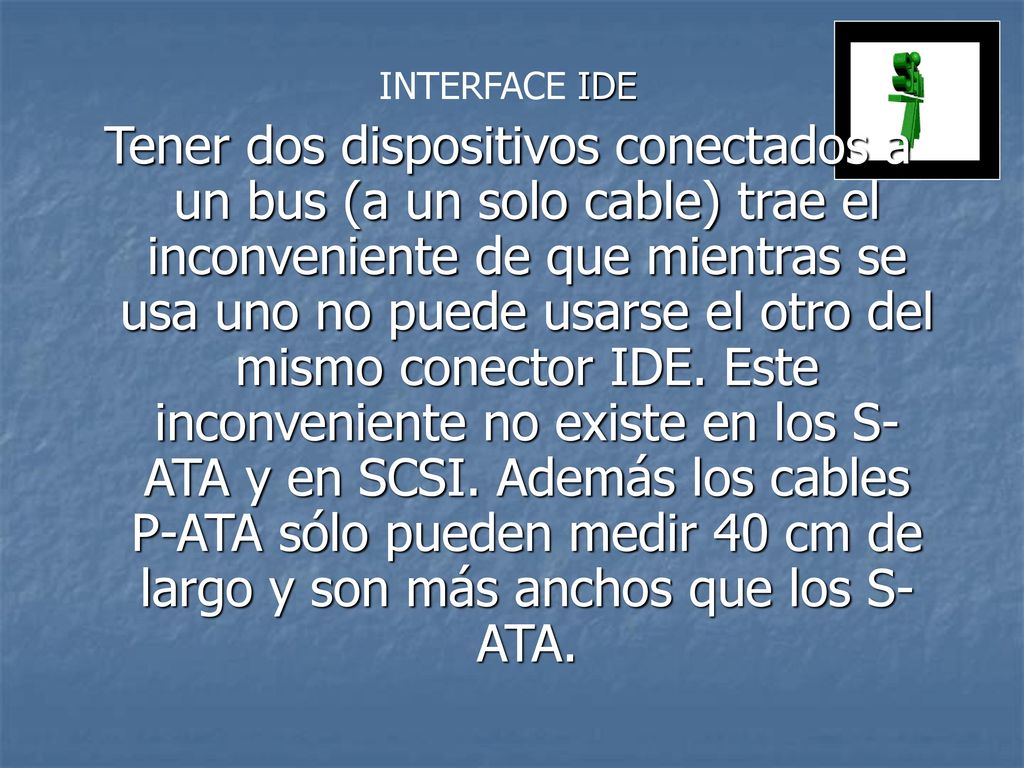

5 INTERFACE IDE Tener dos dispositivos conectados a un bus (a un solo cable) trae el inconveniente de que mientras se usa uno no puede usarse el otro del mismo conector IDE. Este inconveniente no existe en los S-ATA y en SCSI. Además los cables P-ATA sólo pueden medir 40 cm de largo y son más anchos que los S-ATA.

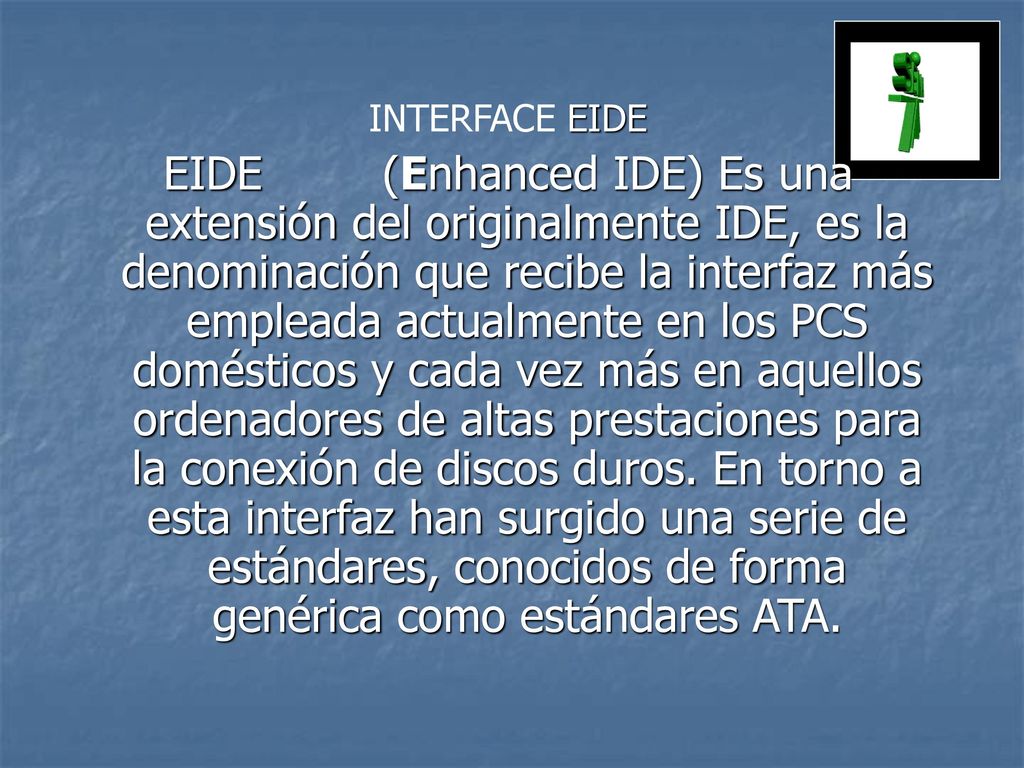

6 INTERFACE EIDE EIDE (Enhanced IDE) Es una extensión del originalmente IDE, es la denominación que recibe la interfaz más empleada actualmente en los PCS domésticos y cada vez más en aquellos ordenadores de altas prestaciones para la conexión de discos duros. En torno a esta interfaz han surgido una serie de estándares, conocidos de forma genérica como estándares ATA.

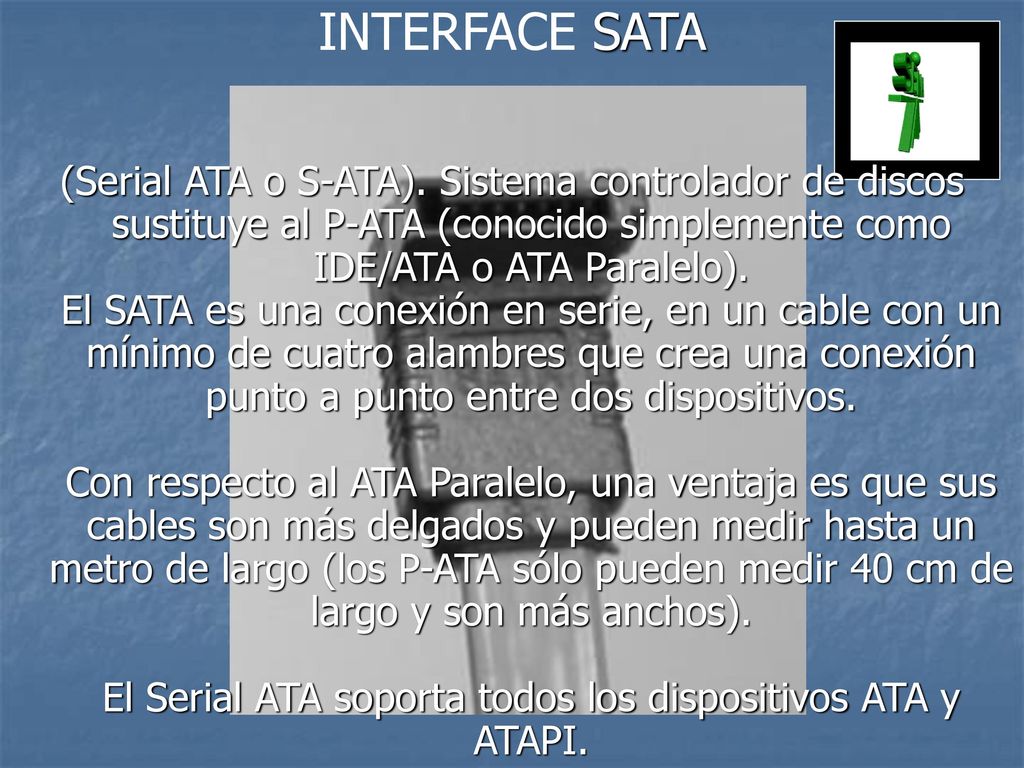

7 INTERFACE SATA (Serial ATA o S-ATA). Sistema controlador de discos sustituye al P-ATA (conocido simplemente como IDE/ATA o ATA Paralelo). El SATA es una conexión en serie, en un cable con un mínimo de cuatro alambres que crea una conexión punto a punto entre dos dispositivos. Con respecto al ATA Paralelo, una ventaja es que sus cables son más delgados y pueden medir hasta un metro de largo (los P-ATA sólo pueden medir 40 cm de largo y son más anchos). El Serial ATA soporta todos los dispositivos ATA y ATAPI.

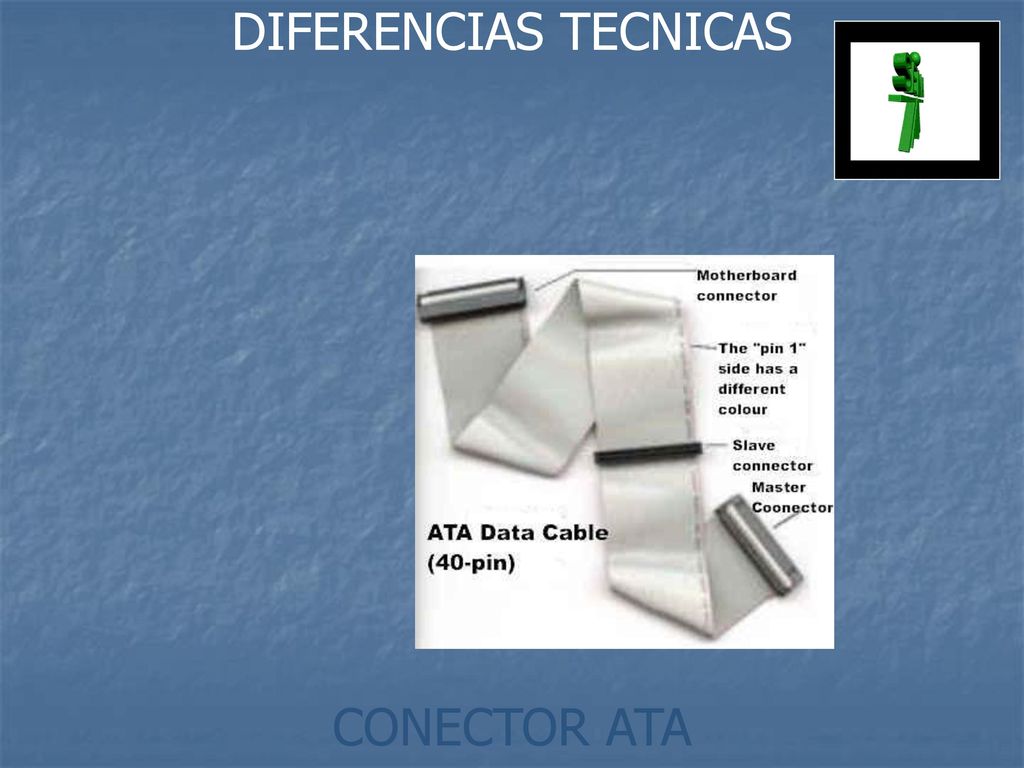

8 DIFERENCIAS TECNICAS CONECTOR ATA

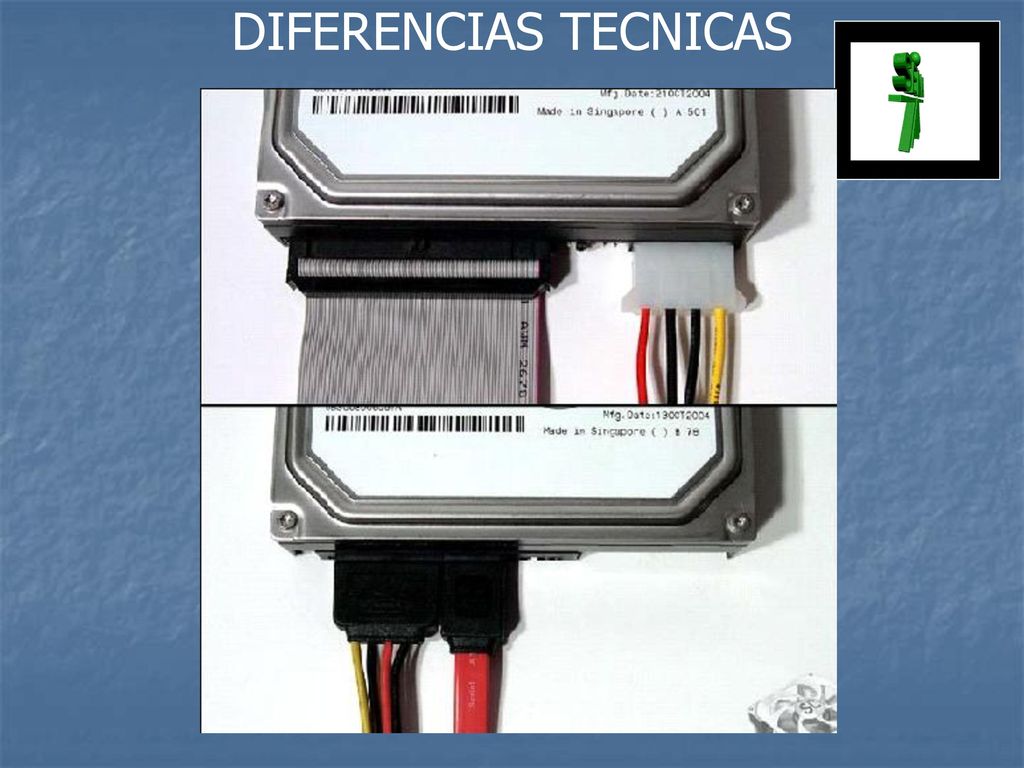

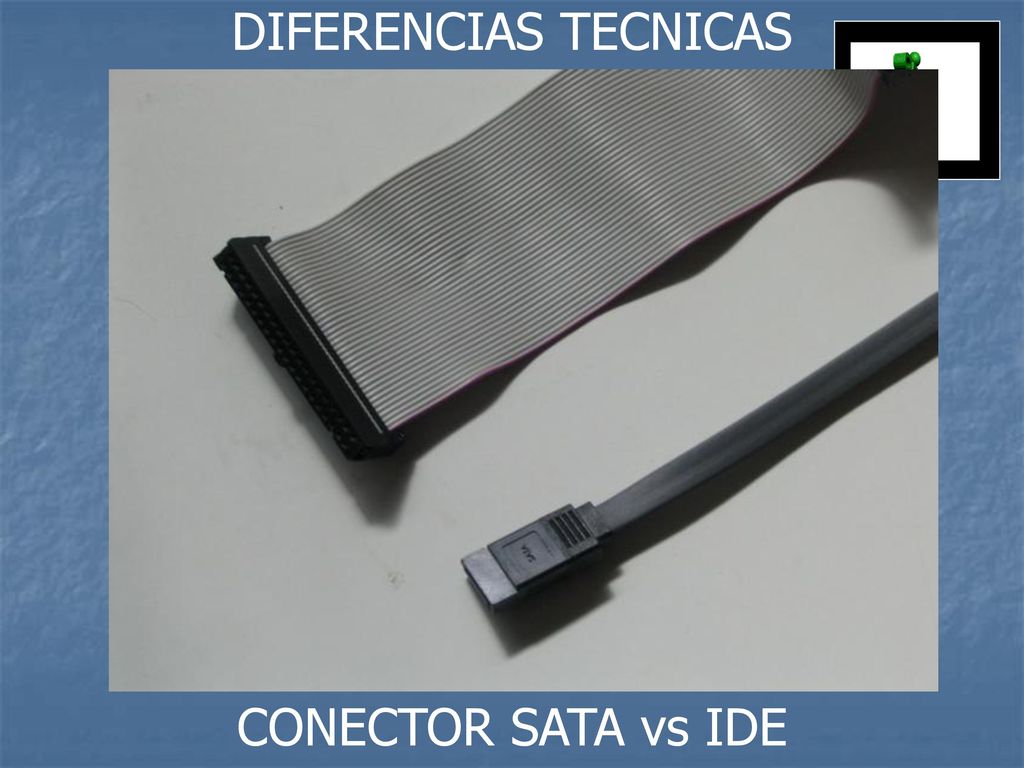

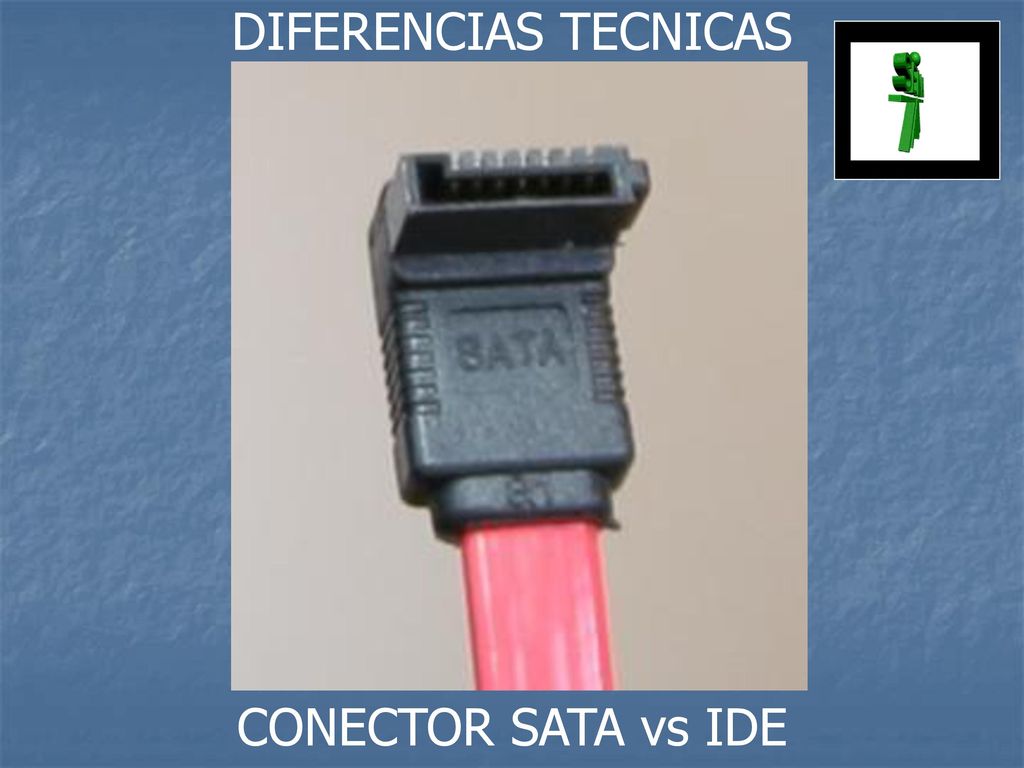

9 DIFERENCIAS TECNICAS CONECTOR SATA vs IDE

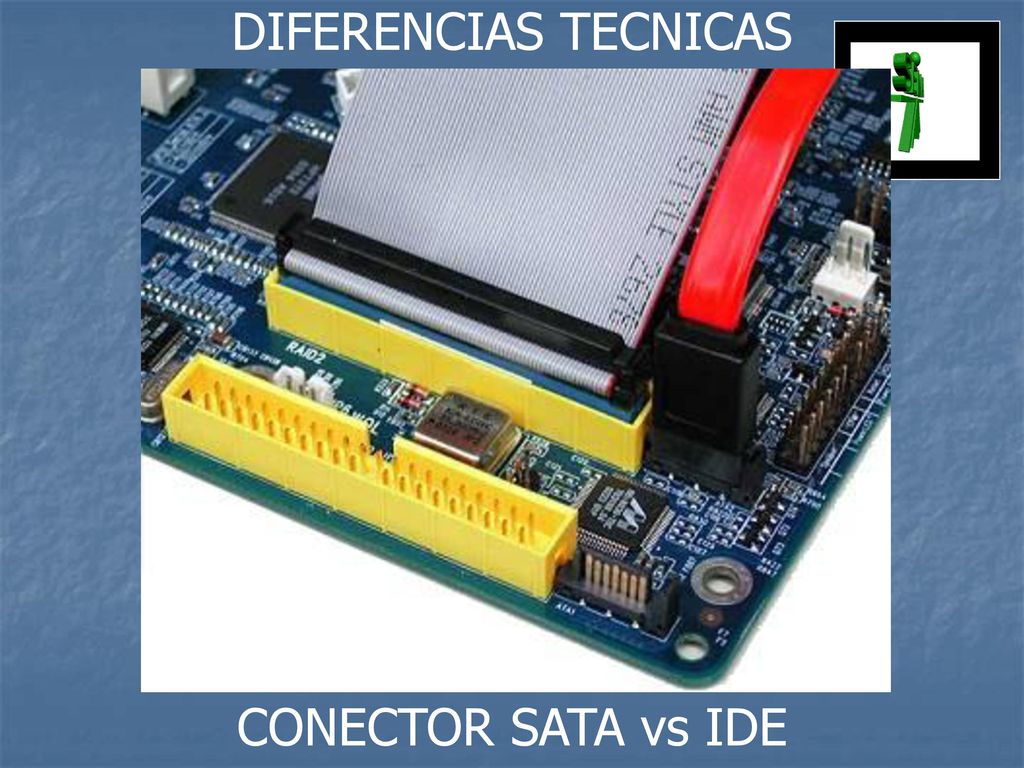

10 DIFERENCIAS TECNICAS CONECTOR SATA vs IDE

11 DIFERENCIAS TECNICAS CONECTOR SATA vs IDE

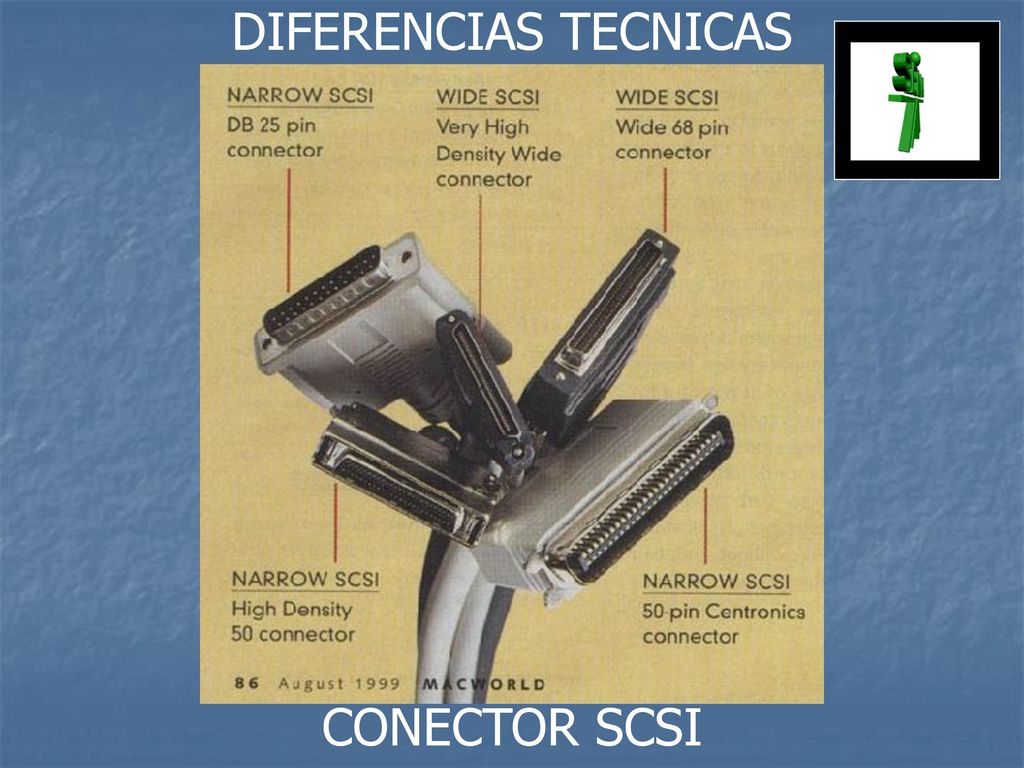

12 DIFERENCIAS TECNICAS CONECTOR SCSI

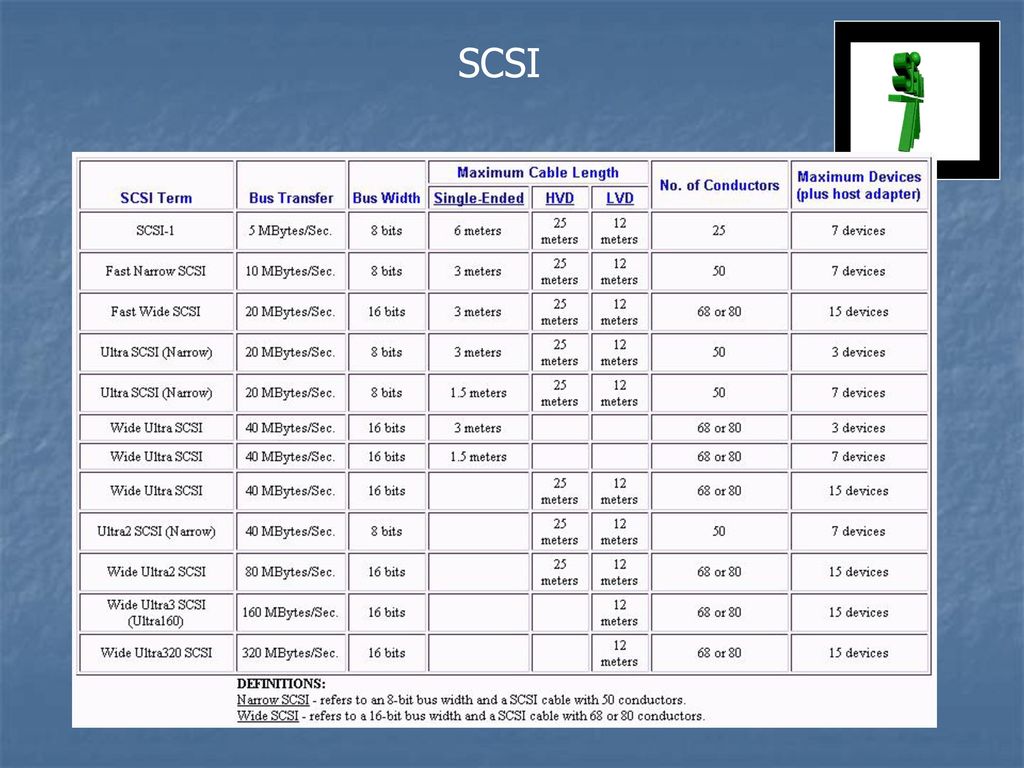

13 SCSI

14 DIFERENCIAS TECNICAS BUS E-IDE

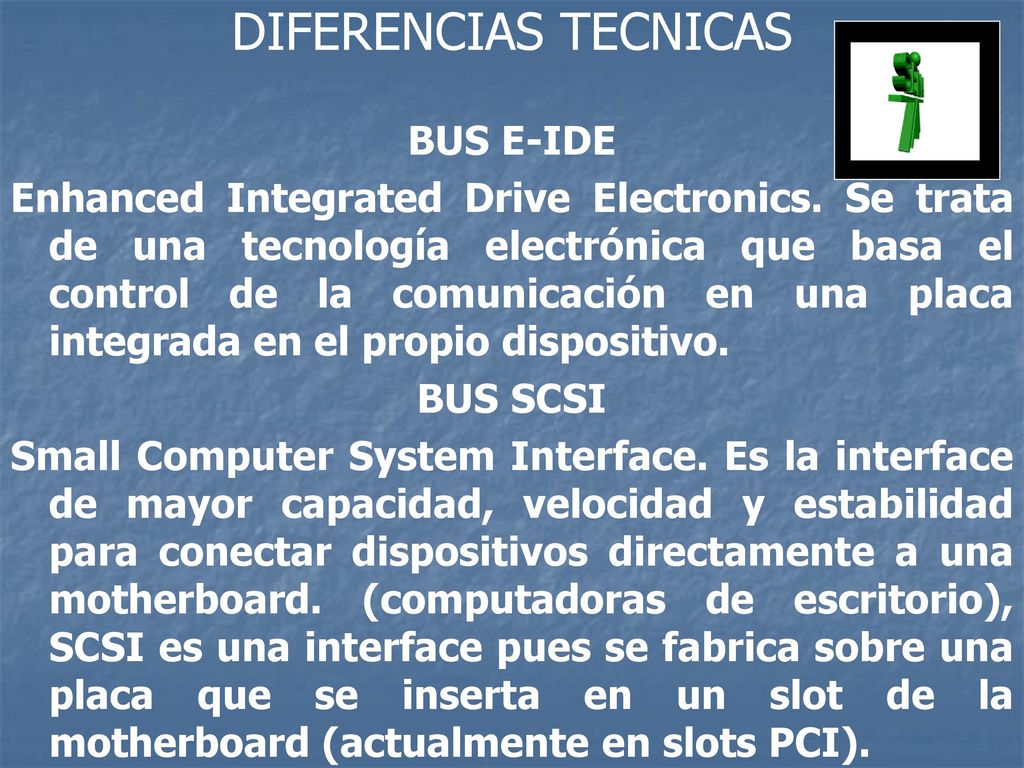

Enhanced Integrated Drive Electronics. Se trata de una tecnología electrónica que basa el control de la comunicación en una placa integrada en el propio dispositivo.  BUS SCSI Small Computer System Interface. Es la interface de mayor capacidad, velocidad y estabilidad para conectar dispositivos directamente a una motherboard. (computadoras de escritorio), SCSI es una interface pues se fabrica sobre una placa que se inserta en un slot de la motherboard (actualmente en slots PCI).

15 DIFERENCIAS TECNICAS

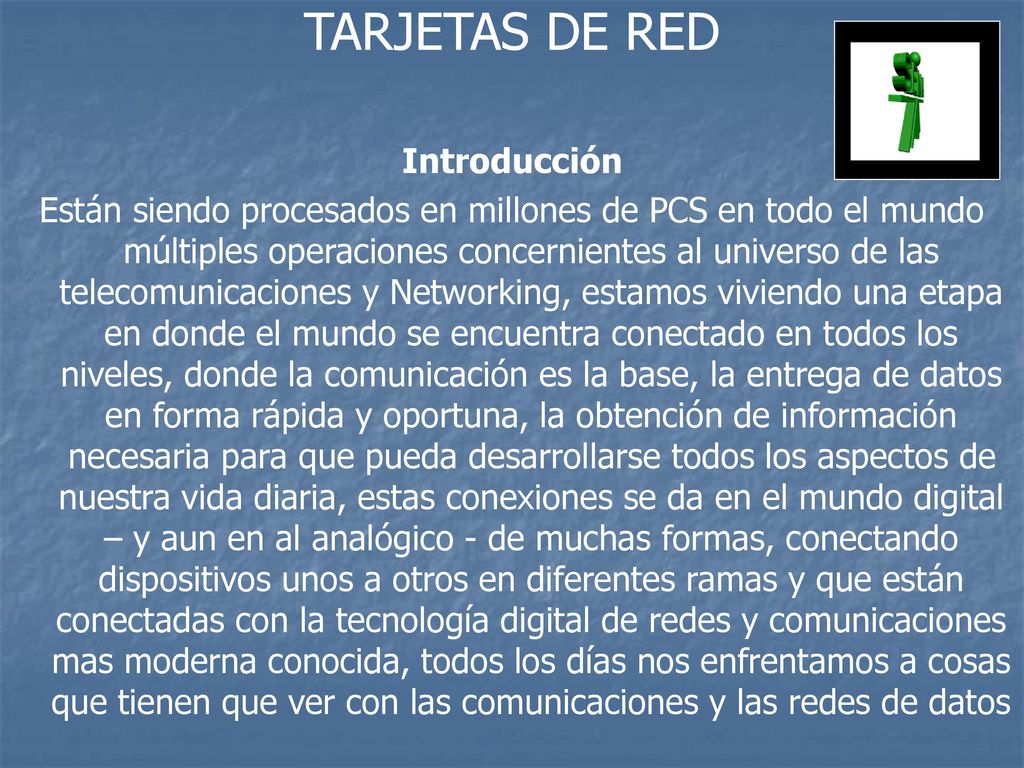

16 TARJETAS DE RED Introducción
Están siendo procesados en millones de PCS en todo el mundo múltiples operaciones concernientes al universo de las telecomunicaciones y Networking, estamos viviendo una etapa en donde el mundo se encuentra conectado en todos los niveles, donde la comunicación es la base, la entrega de datos en forma rápida y oportuna, la obtención de información necesaria para que pueda desarrollarse todos los aspectos de nuestra vida diaria, estas conexiones se da en el mundo digital – y aun en al analógico - de muchas formas, conectando dispositivos unos a otros en diferentes ramas y que están conectadas con la tecnología digital de redes y comunicaciones mas moderna conocida, todos los días nos enfrentamos a cosas que tienen que ver con las comunicaciones y las redes de datos

17 TARJETAS DE RED CONCEPTO

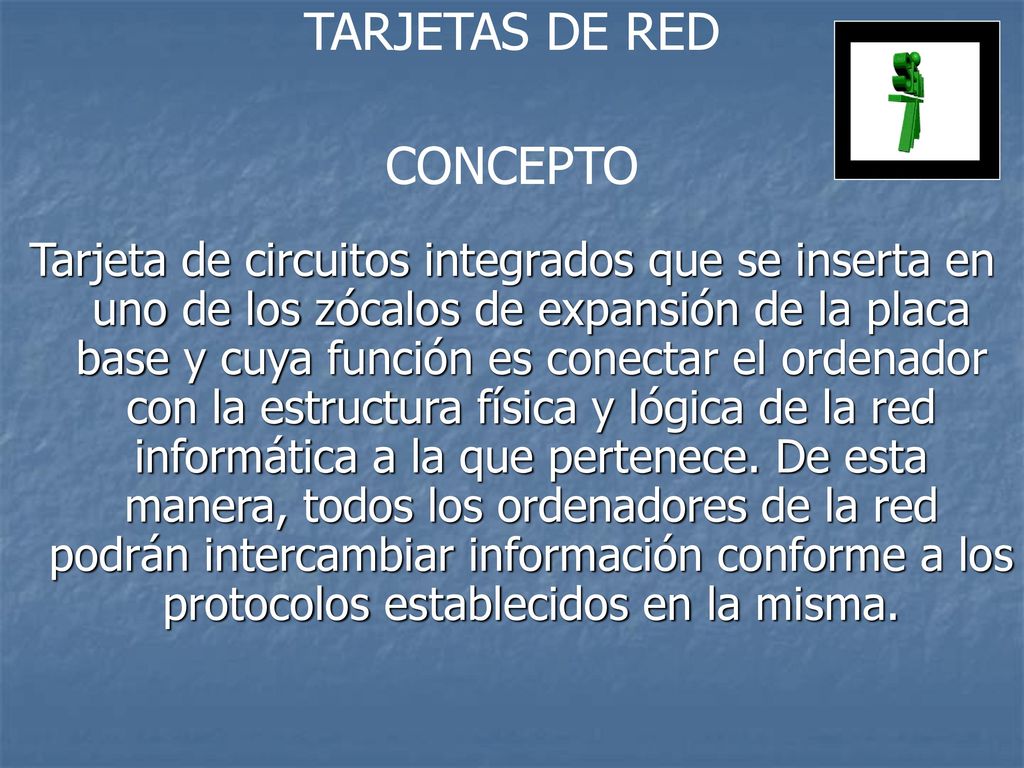

Tarjeta de circuitos integrados que se inserta en uno de los zócalos de expansión de la placa base y cuya función es conectar el ordenador con la estructura física y lógica de la red informática a la que pertenece. De esta manera, todos los ordenadores de la red podrán intercambiar información conforme a los protocolos establecidos en la misma.

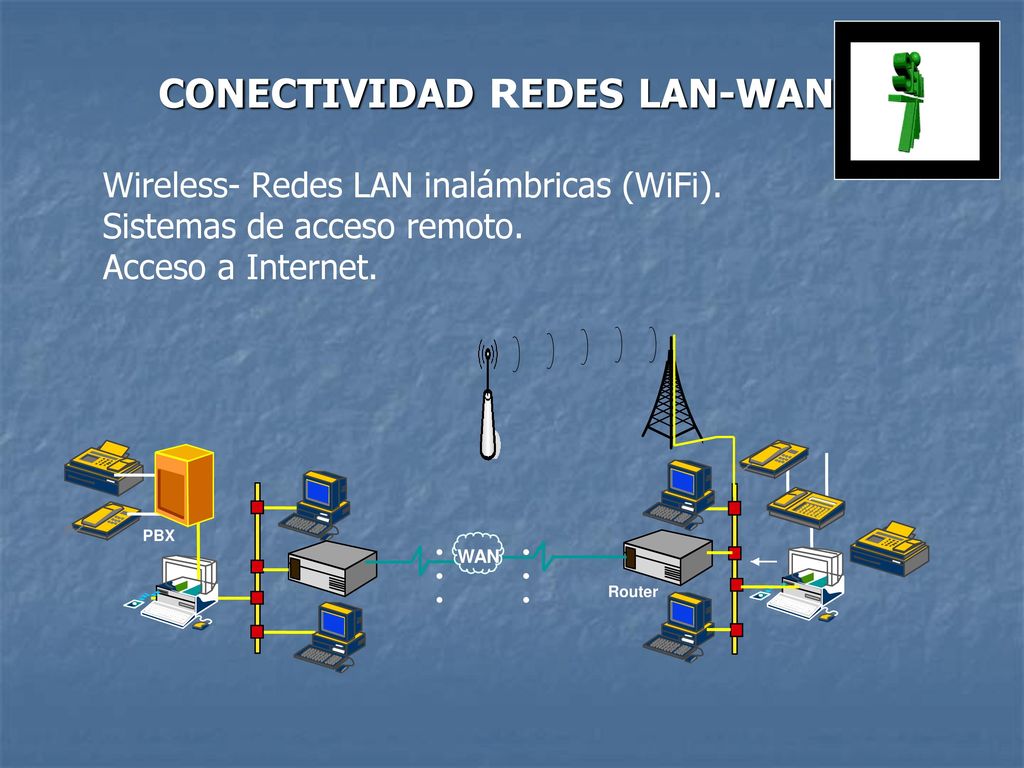

18 CONECTIVIDAD REDES LAN-WAN
Wireless- Redes LAN inalámbricas (WiFi). Sistemas de acceso remoto. Acceso a Internet. PBX WAN Router

19 Direcciones físicas (MAC)

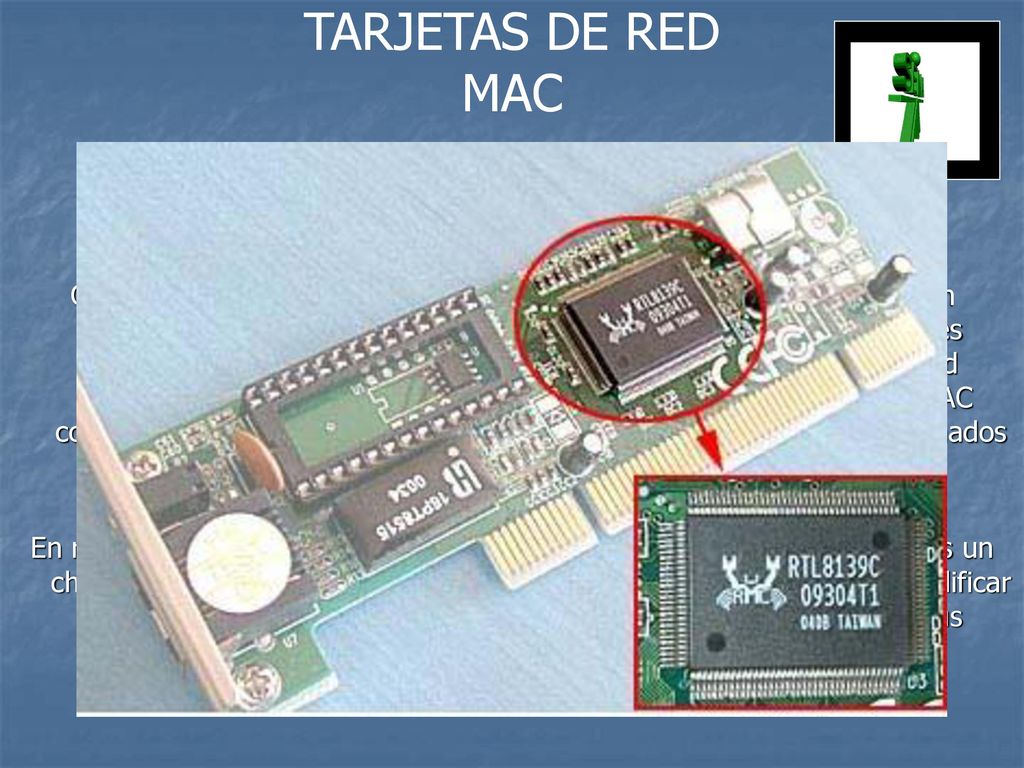

TARJETAS DE RED MAC Direcciones físicas (MAC) Cada tarjeta de red tiene un número identificativo único de 48 bits, en hexadecimal llamado MAC (Media Access Control) . Estas direcciones hardware únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE). Los tres primeros octetos del número MAC conocidos como OUI identifican a proveedores específicos y son designados por la IEEE. En realidad esa dirección física es la que sen encuentra en el chip NIC, es un chip ROM que solo permite una única escritura por eso no se pude modificar la dirección de la NIC. Cada empresa que fabrica o utiliza NIC en sus productos solicita una identificación dado por la OUI, que es una identificación única.

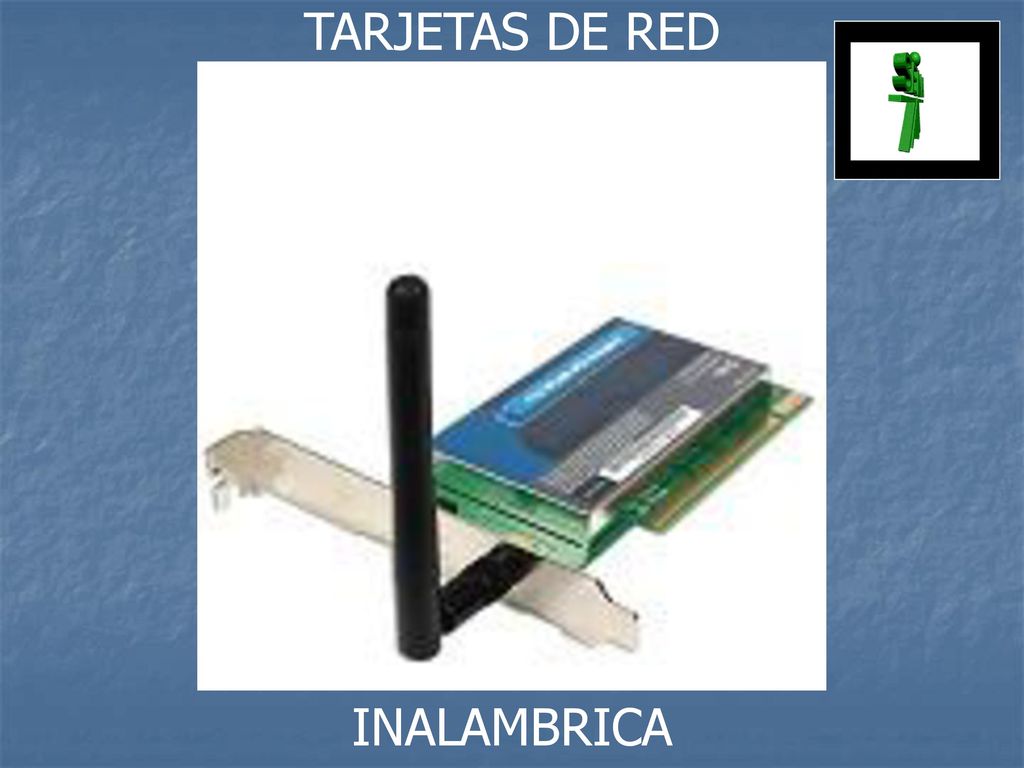

20 TARJETAS DE RED INALAMBRICA

21 Tarjetas inalámbricas

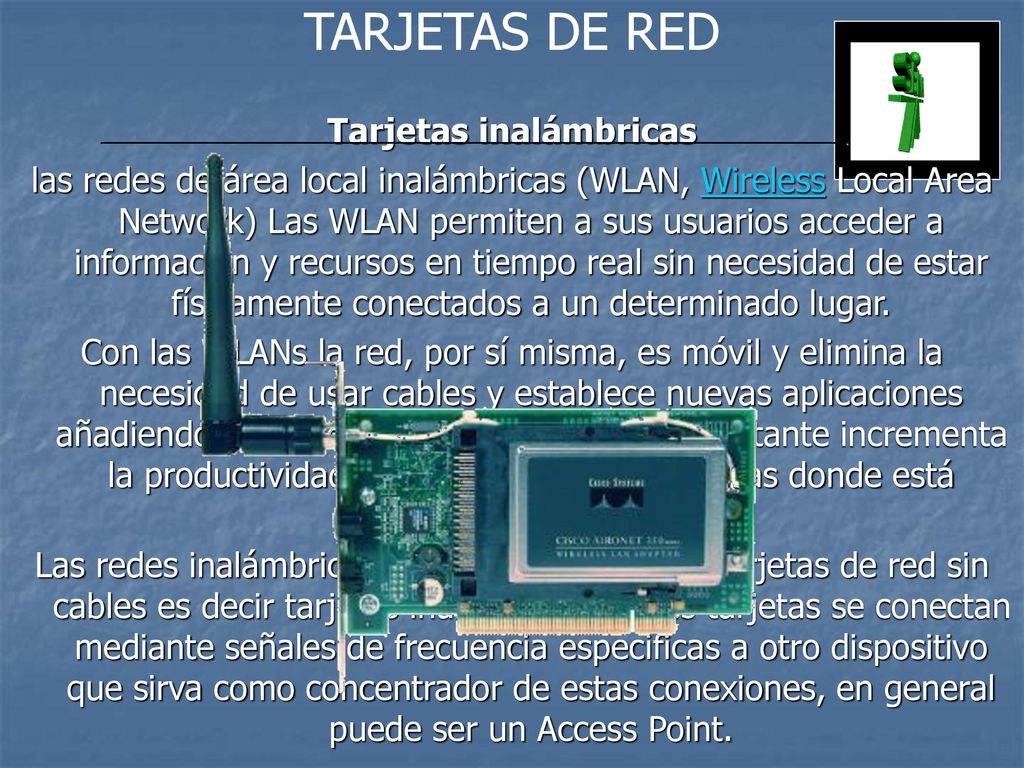

TARJETAS DE RED Tarjetas inalámbricas las redes de área local inalámbricas (WLAN, Wireless Local Area Network) Las WLAN permiten a sus usuarios acceder a información y recursos en tiempo real sin necesidad de estar físicamente conectados a un determinado lugar. Con las WLANs la red, por sí misma, es móvil y elimina la necesidad de usar cables y establece nuevas aplicaciones añadiendo flexibilidad a la red, y lo más importante incrementa la productividad y eficiencia en las empresas donde está instalada. Las redes inalámbricas tienen su base en las tarjetas de red sin cables es decir tarjetas inalámbricas, estas tarjetas se conectan mediante señales de frecuencia especificas a otro dispositivo que sirva como concentrador de estas conexiones, en general puede ser un Access Point.

22 TARJETAS DE RED Tarjetas Ethernet

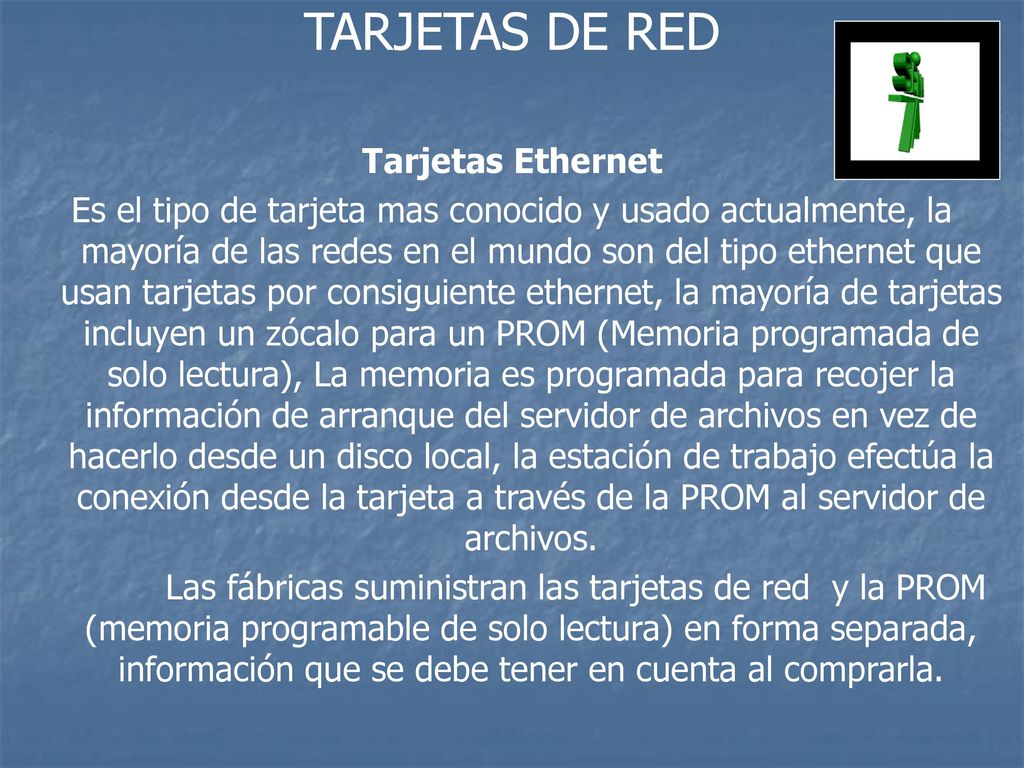

Es el tipo de tarjeta mas conocido y usado actualmente, la mayoría de las redes en el mundo son del tipo ethernet que usan tarjetas por consiguiente ethernet, la mayoría de tarjetas incluyen un zócalo para un PROM (Memoria programada de solo lectura), La memoria es programada para recojer la información de arranque del servidor de archivos en vez de hacerlo desde un disco local, la estación de trabajo efectúa la conexión desde la tarjeta a través de la PROM al servidor de archivos.             Las fábricas suministran las tarjetas de red  y la PROM (memoria programable de solo lectura) en forma separada, información que se debe tener en cuenta al comprarla.

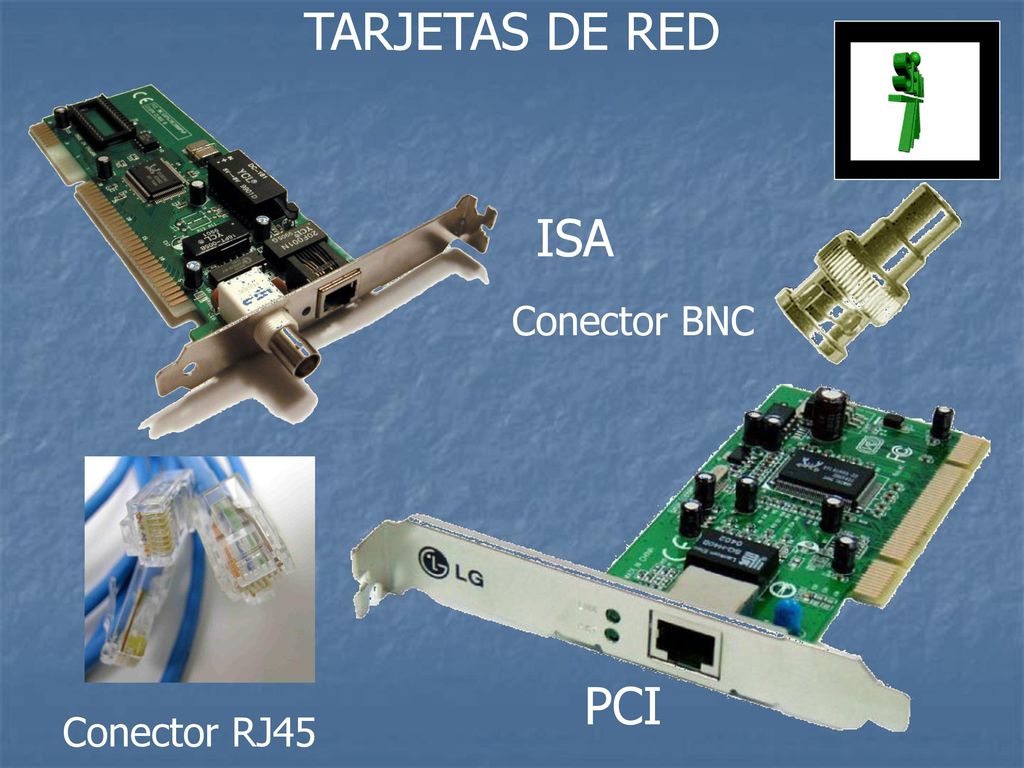

23 TARJETAS DE RED ISA Conector BNC PCI Conector RJ45

24 TARJETAS DE RED

25 Tarjetas de fibra óptica
TARJETAS DE RED Tarjetas de fibra óptica Estas tarjetas están teniendo una gran aceptación en la actualidad, por la velocidad en la transmisión de los datos así como en la confiabilidad y seguridad, redes backbone, los conectores de las tarjetas son especiales en donde se ingresa el cable de fibra óptica monomodo o multimodo de una o dos vías según el diseño de la red.

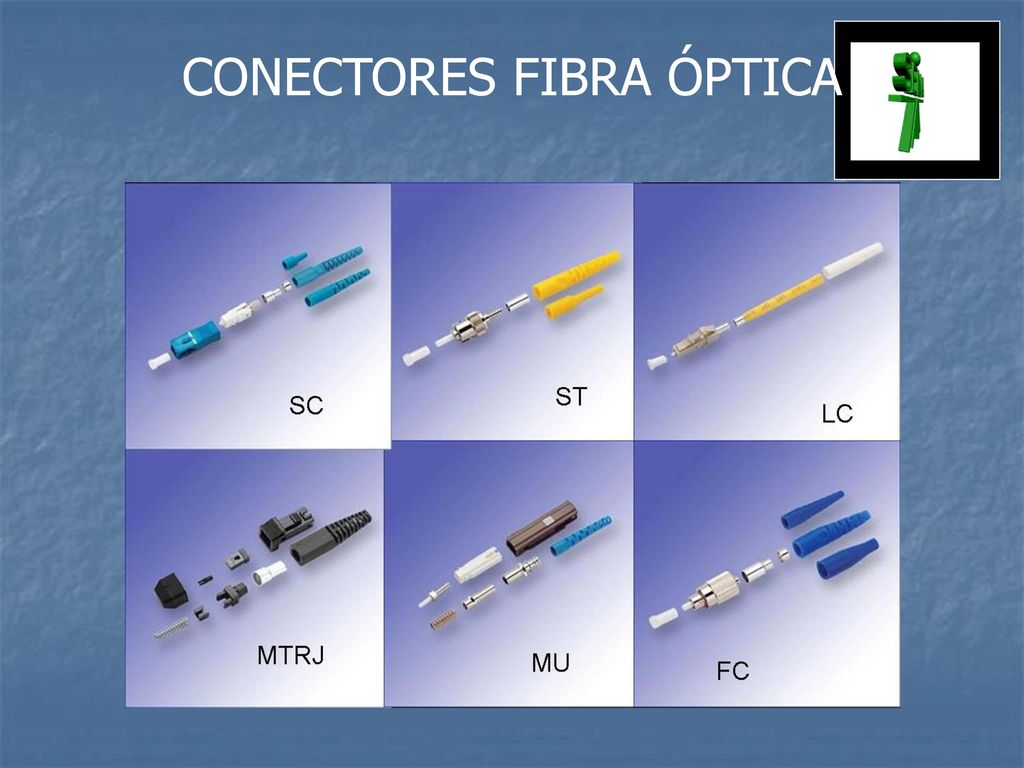

26 CONECTORES FIBRA ÓPTICA

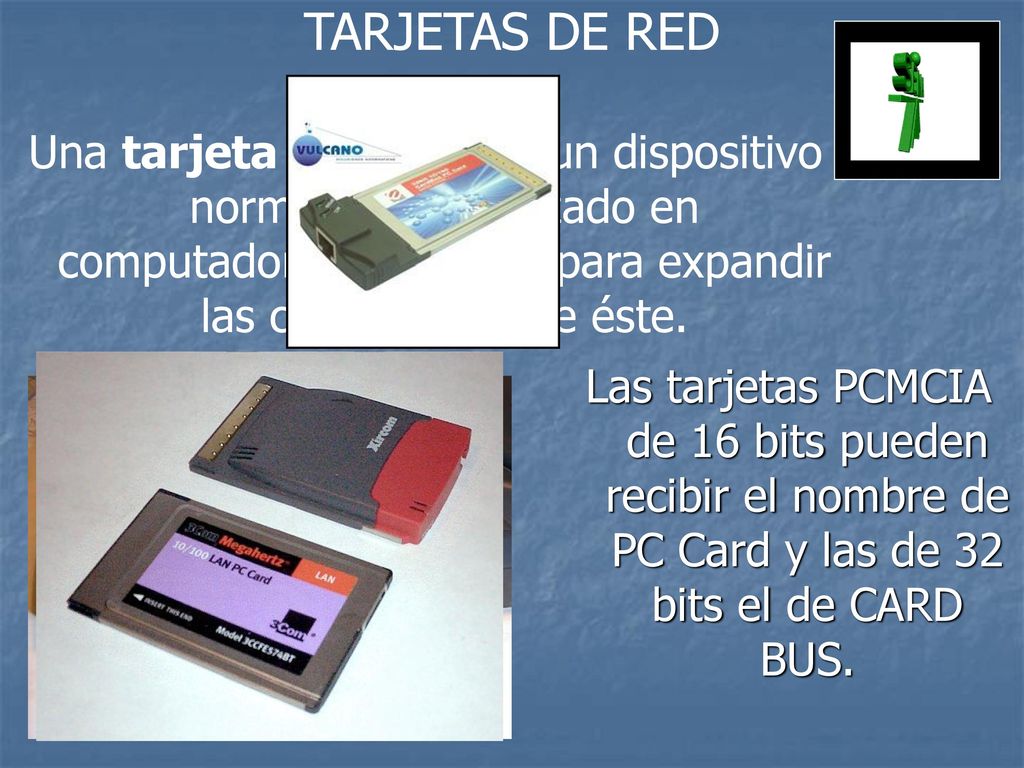

27 TARJETAS DE RED Una tarjeta PCMCIA es un dispositivo normalmente utilizado en computadoras portátiles para expandir las capacidades de éste. Las tarjetas PCMCIA de 16 bits pueden recibir el nombre de PC Card y las de 32 bits el de CARD BUS.

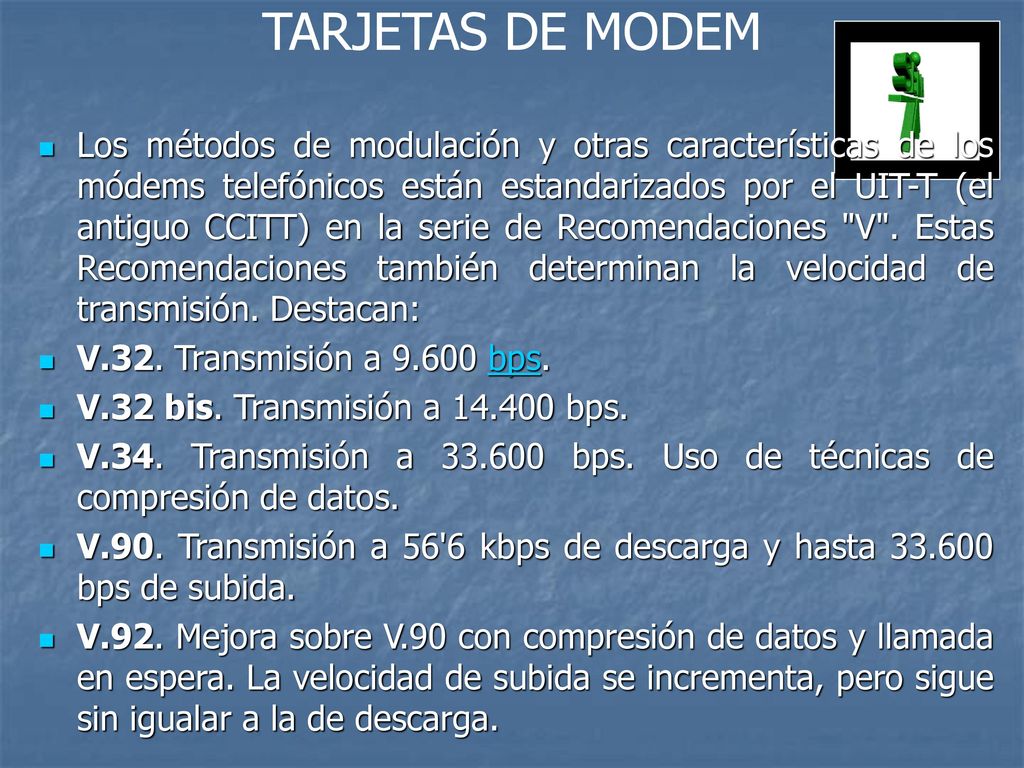

28 TARJETAS DE MODEM Los métodos de modulación y otras características de los módems telefónicos están estandarizados por el UIT-T (el antiguo CCITT) en la serie de Recomendaciones "V". Estas Recomendaciones también determinan la velocidad de transmisión. Destacan: V.32. Transmisión a bps. V.32 bis. Transmisión a bps. V.34. Transmisión a bps. Uso de técnicas de compresión de datos. V.90. Transmisión a 56'6 kbps de descarga y hasta bps de subida. V.92. Mejora sobre V.90 con compresión de datos y llamada en espera. La velocidad de subida se incrementa, pero sigue sin igualar a la de descarga.

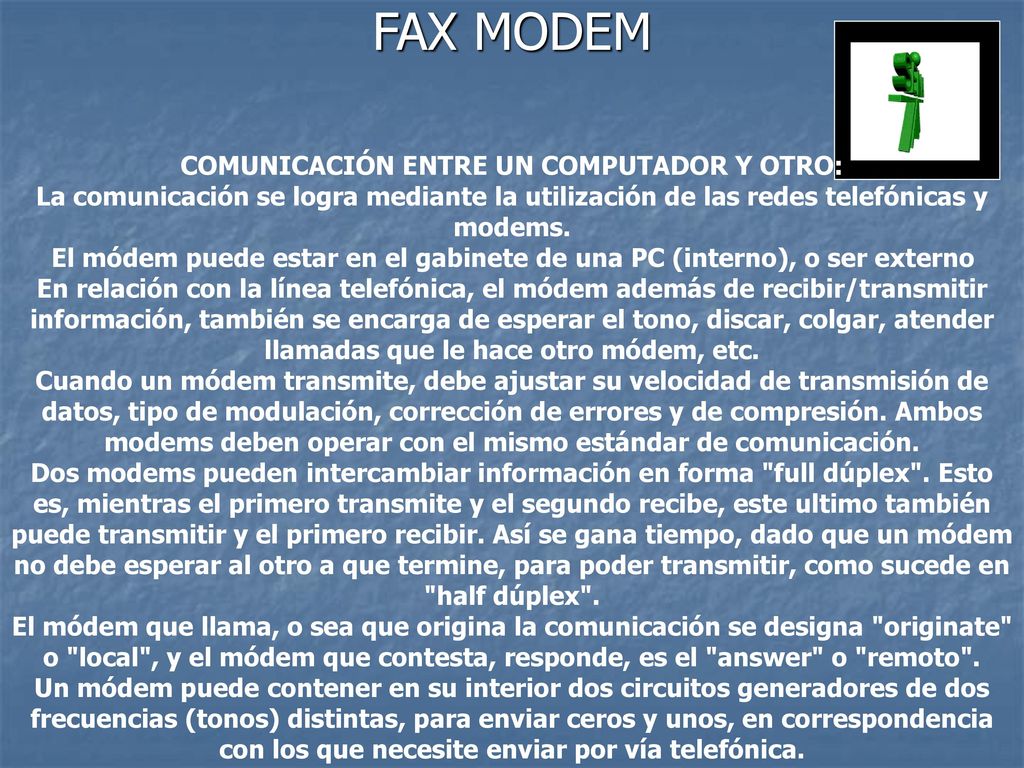

29 FAX MODEM COMUNICACIÓN ENTRE UN COMPUTADOR Y OTRO:
La comunicación se logra mediante la utilización de las redes telefónicas y modems. El módem puede estar en el gabinete de una PC (interno), o ser externo En relación con la línea telefónica, el módem además de recibir/transmitir información, también se encarga de esperar el tono, discar, colgar, atender llamadas que le hace otro módem, etc. Cuando un módem transmite, debe ajustar su velocidad de transmisión de datos, tipo de modulación, corrección de errores y de compresión. Ambos modems deben operar con el mismo estándar de comunicación. Dos modems pueden intercambiar información en forma "full dúplex". Esto es, mientras el primero transmite y el segundo recibe, este ultimo también puede transmitir y el primero recibir. Así se gana tiempo, dado que un módem no debe esperar al otro a que termine, para poder transmitir, como sucede en "half dúplex". El módem que llama, o sea que origina la comunicación se designa "originate" o "local", y el módem que contesta, responde, es el "answer" o "remoto". Un módem puede contener en su interior dos circuitos generadores de dos frecuencias (tonos) distintas, para enviar ceros y unos, en correspondencia con los que necesite enviar por vía telefónica.

30 TARJETAS DE FAX MODEM

31 MARCAS RECONOCIDAS

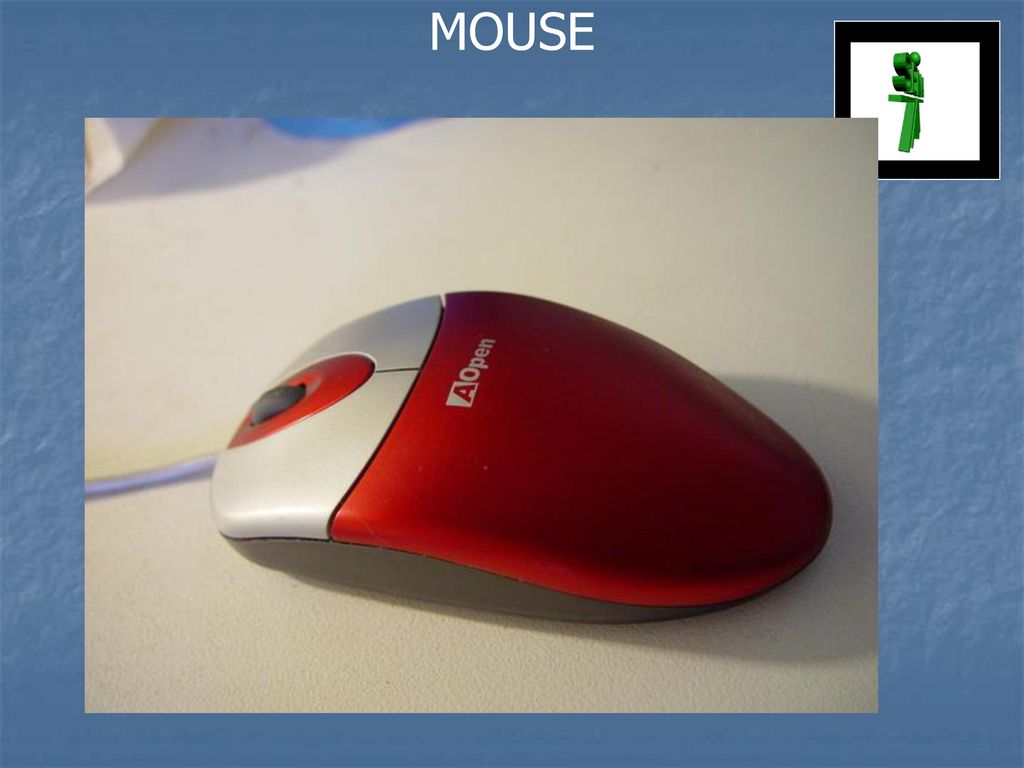

32 MOUSE

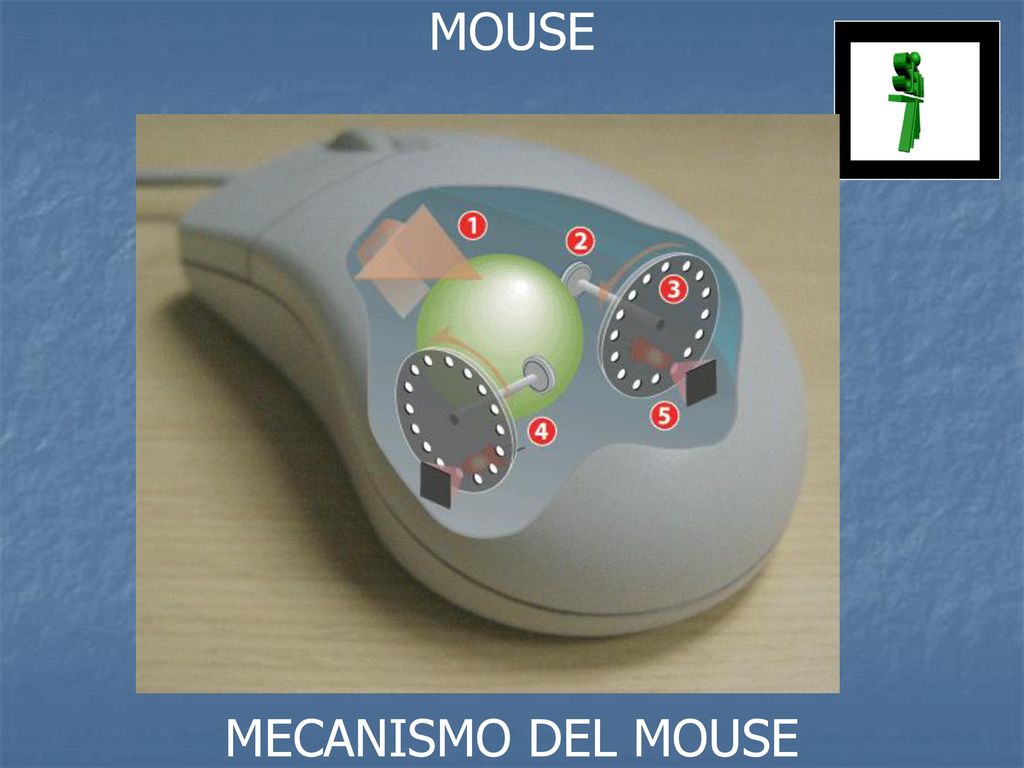

33 MOUSE MECANISMO DEL MOUSE

34 MOUSE MOUSE OPTICO MOUSE IBM 1987

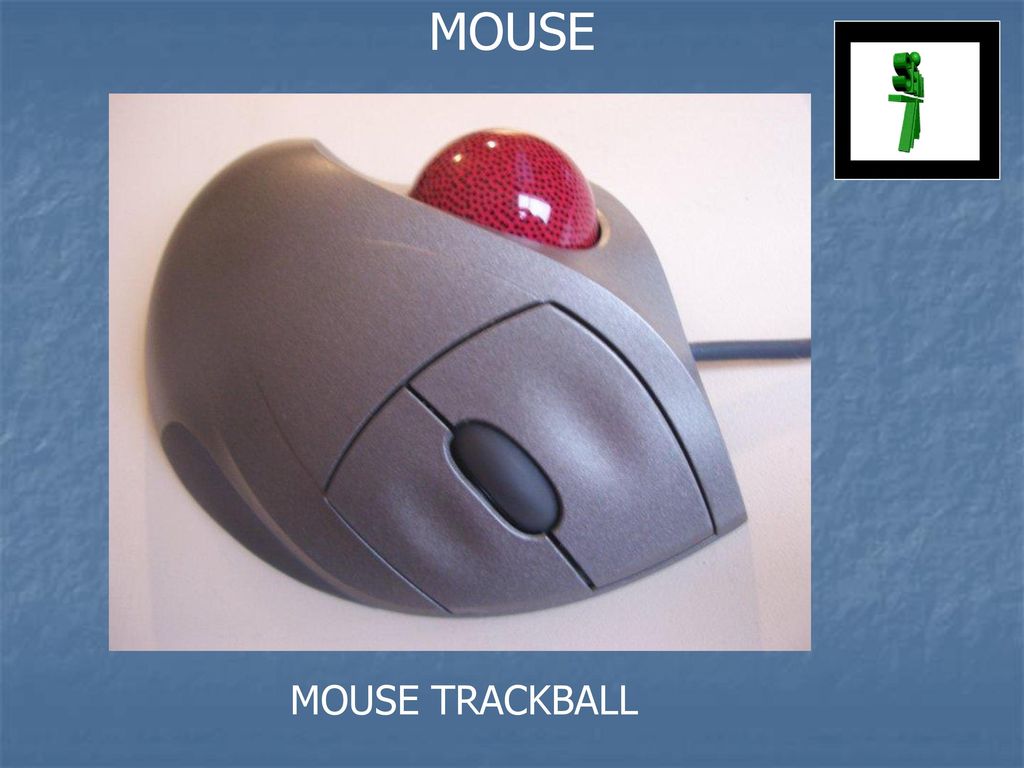

35 MOUSE MOUSE TRACKBALL

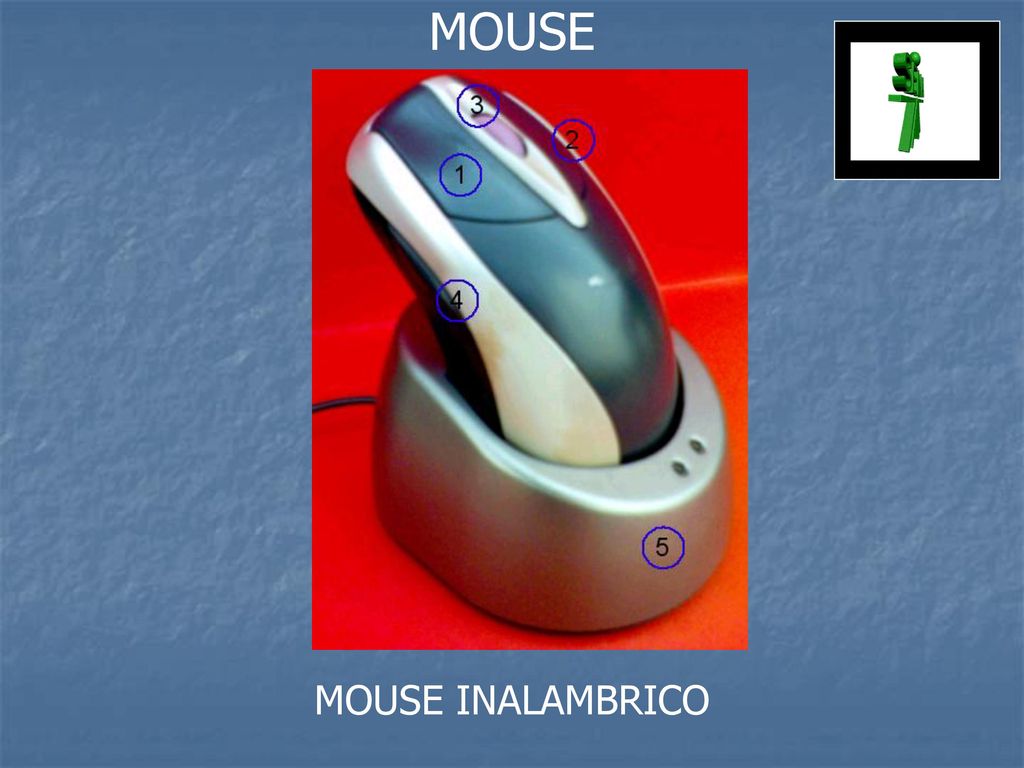

36 MOUSE MOUSE INALAMBRICO

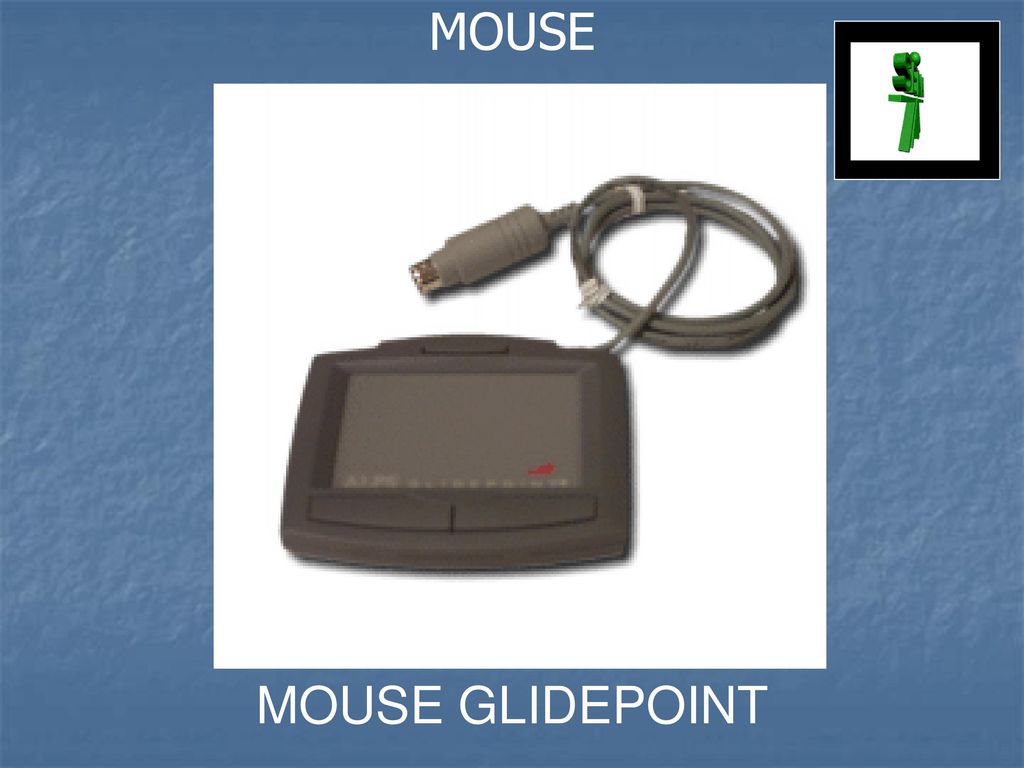

37 MOUSE MOUSE GLIDEPOINT

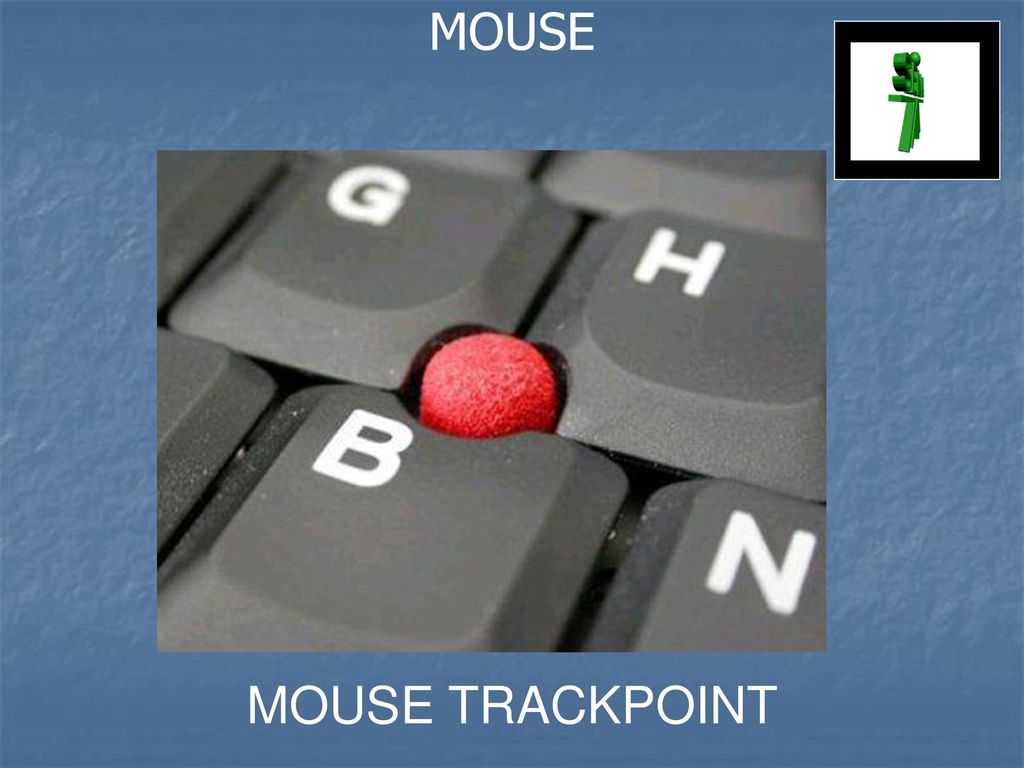

38 MOUSE MOUSE TRACKPOINT

39 MOUSE Componentes del mouse :

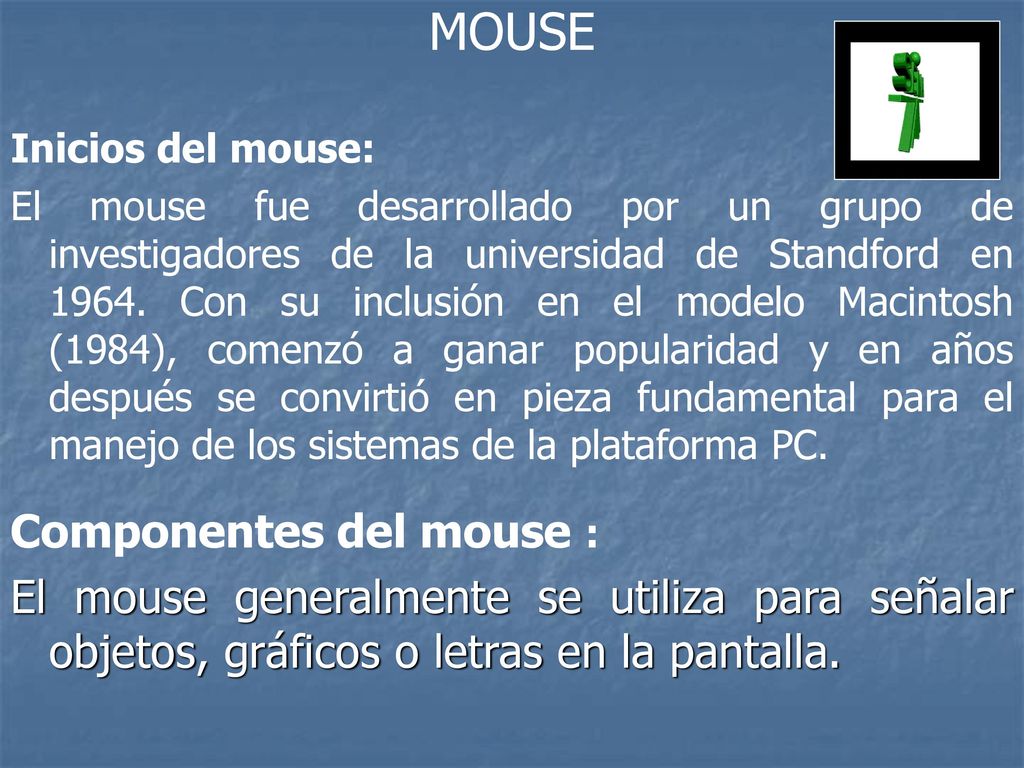

Inicios del mouse: El mouse fue desarrollado por un grupo de investigadores de la universidad de Standford en Con su inclusión en el modelo Macintosh (1984), comenzó a ganar popularidad y en años después se convirtió en pieza fundamental para el manejo de los sistemas de la plataforma PC. Componentes del mouse : El mouse generalmente se utiliza para señalar objetos, gráficos o letras en la pantalla.

40 Tipos o modelos de interfase

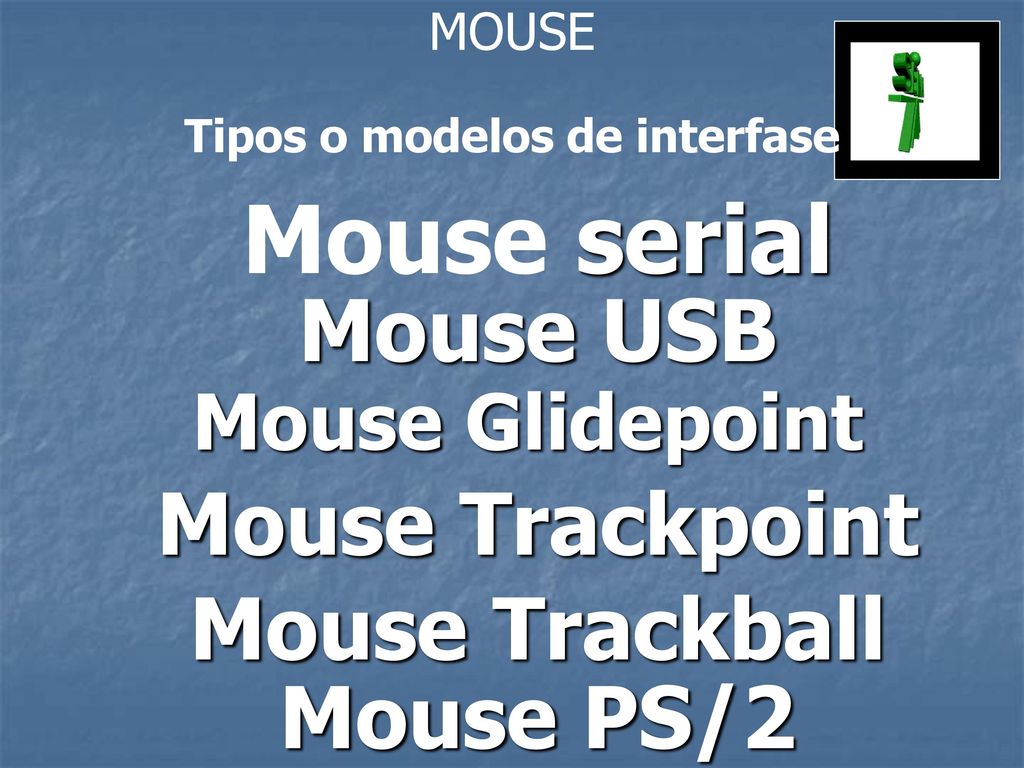

MOUSE Tipos o modelos de interfase Mouse serial Mouse USB Mouse Glidepoint Mouse Trackpoint Mouse Trackball Mouse PS/2

41 Movimiento aleatorio: para pasear el puntero a donde se elija

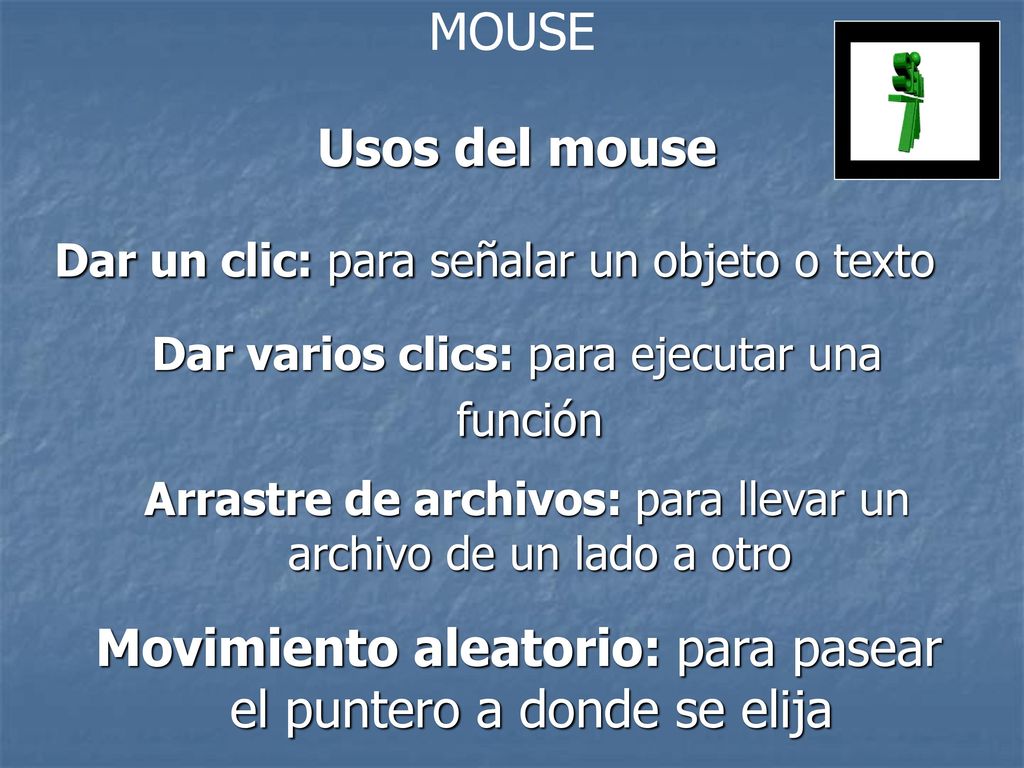

MOUSE Usos del mouse Dar un clic: para señalar un objeto o texto Dar varios clics: para ejecutar una función Arrastre de archivos: para llevar un archivo de un lado a otro Movimiento aleatorio: para pasear el puntero a donde se elija

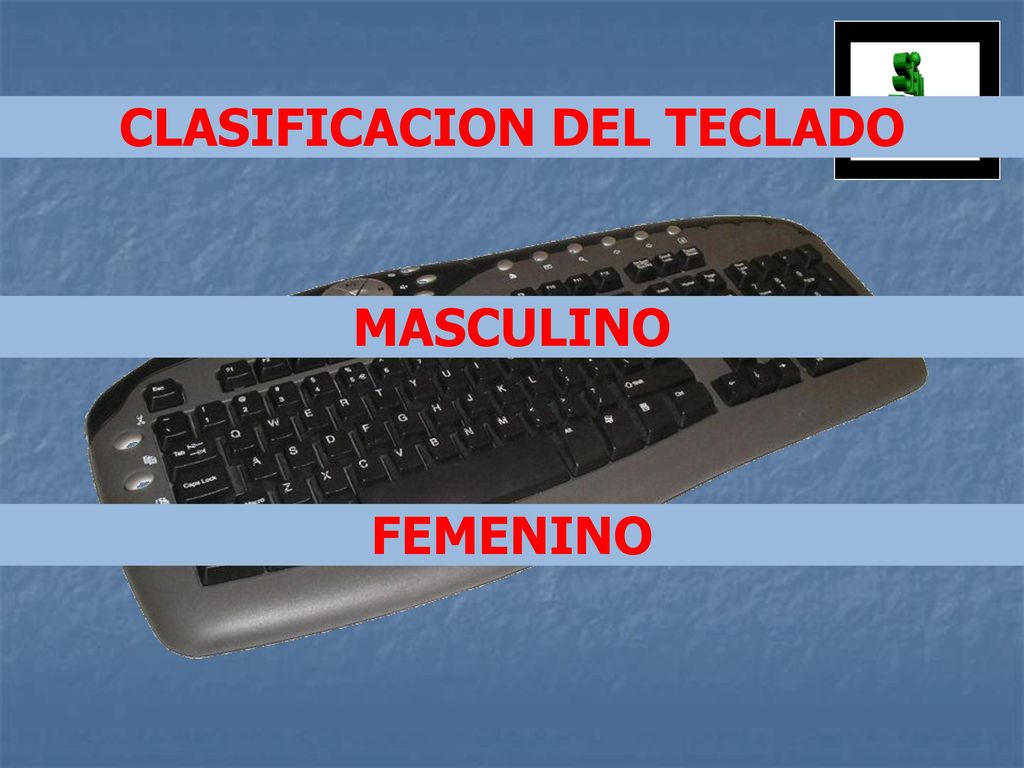

42 CLASIFICACION DEL TECLADO
MASCULINO FEMENINO

43 TECLADO MASCULINO

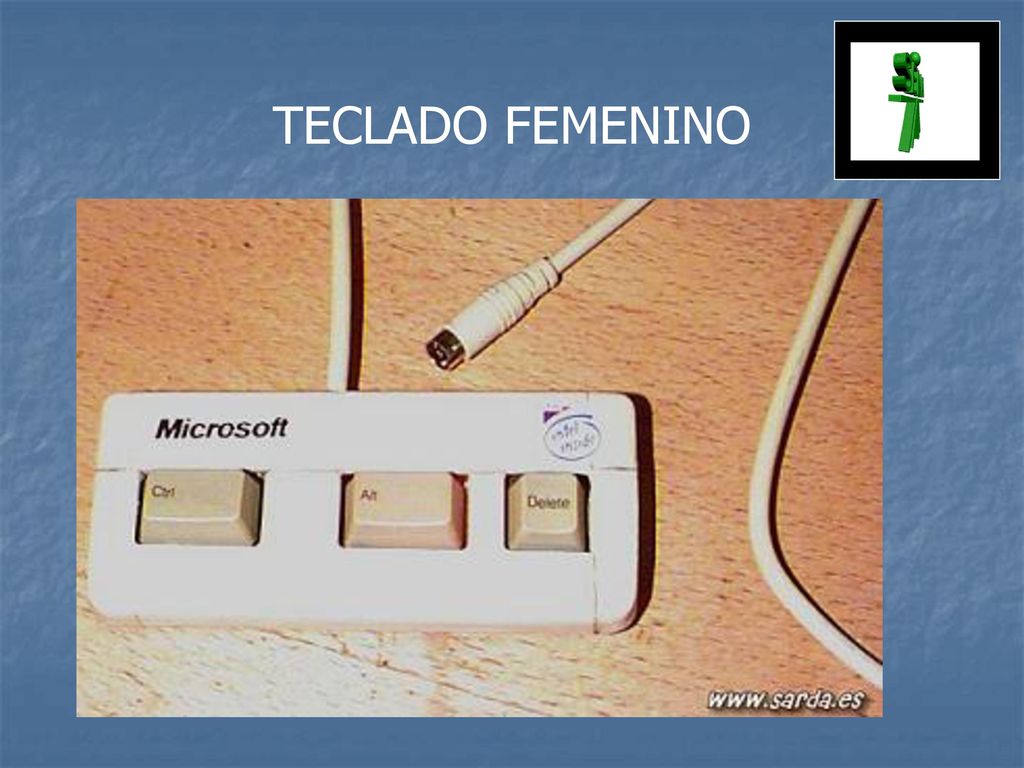

44 TECLADO FEMENINO

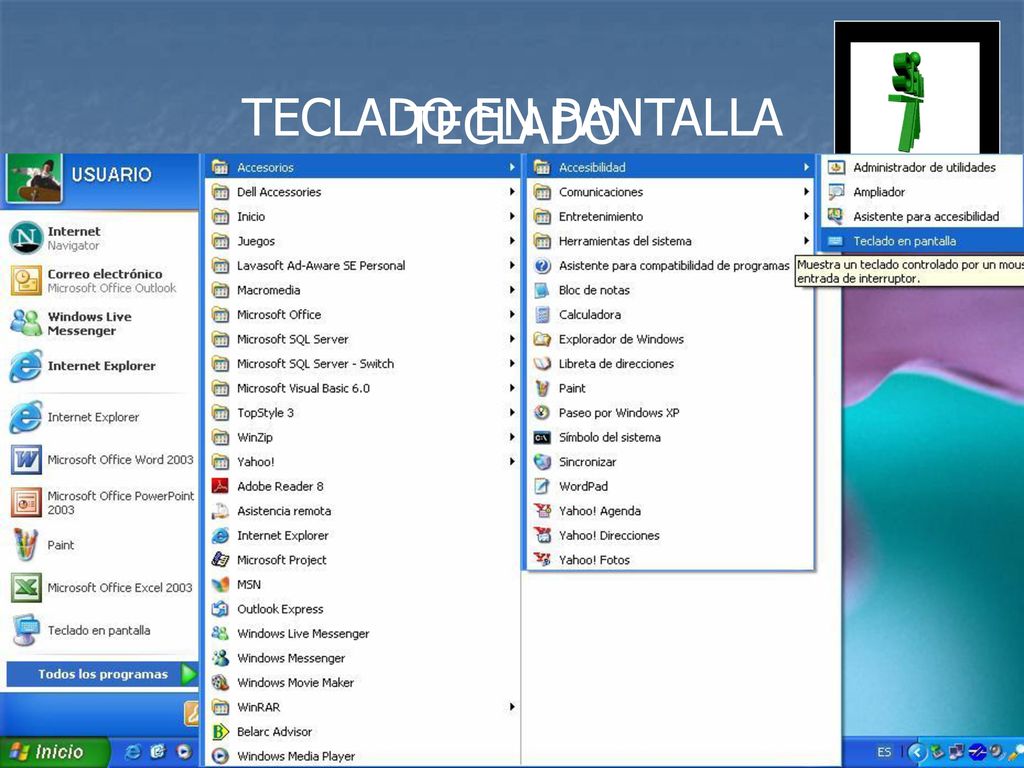

45 TECLADO EN PANTALLA TECLADO Es un dispositivo por medio del cual el usuario introduce datos e instrucciones al sistema de computo. Semejante a una maquina de escribir tradicional, contiene una serie de teclas alfabéticas, numéricas, de puntuación, de símbolos y de control.

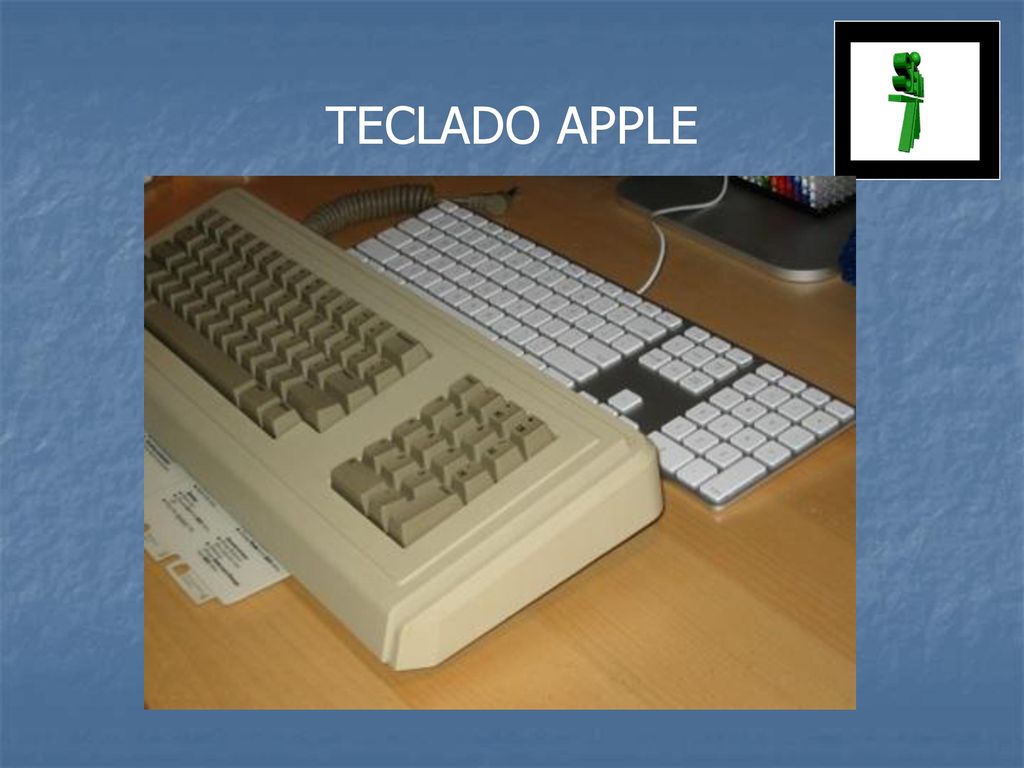

46 TECLADO APPLE

47 TECLADO El teclado Celluon CL850 Su funcionamiento no tiene complicaciones se proyecta la imagen de un teclado en una superficie, y la escritura se produce cuando el sensor detecta donde colocamos cada dedo y el movimiento de los mismos. TECLADO VIRTUAL

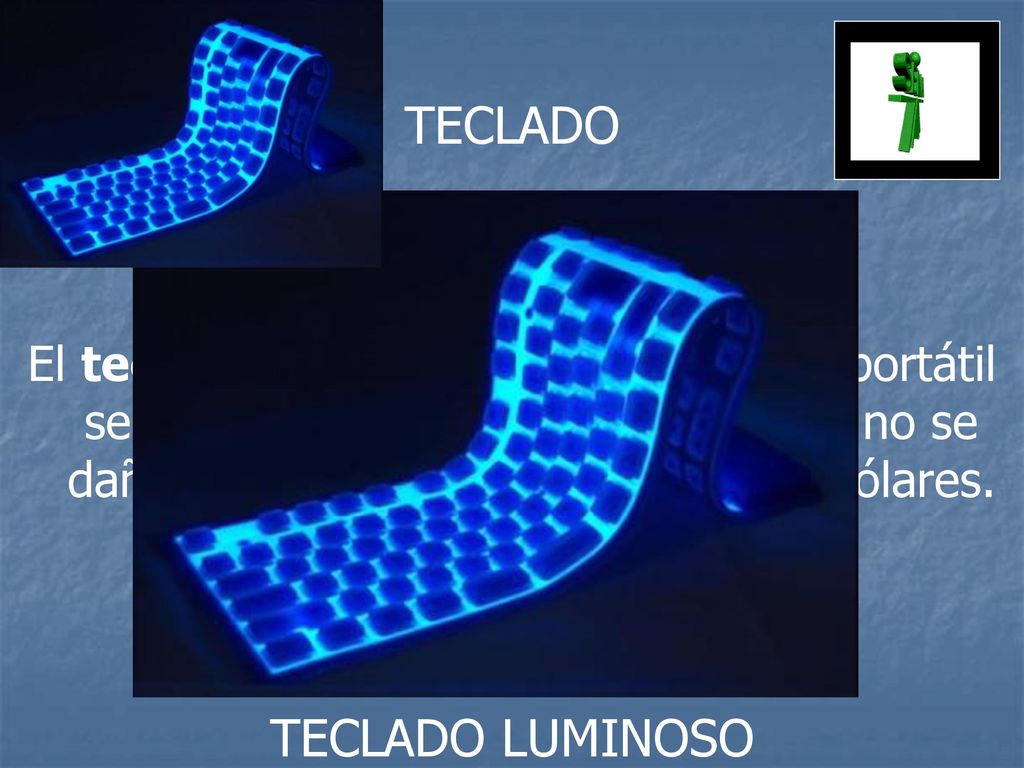

48 TECLADO TECLADO LUMINOSO
El teclado Luminoso es enrollable y portátil se puede derramar café o líquidos y no se daña, cuesta aproximadamente 45 Dólares. TECLADO LUMINOSO

49 CONECTORES DIM – MINI DIM

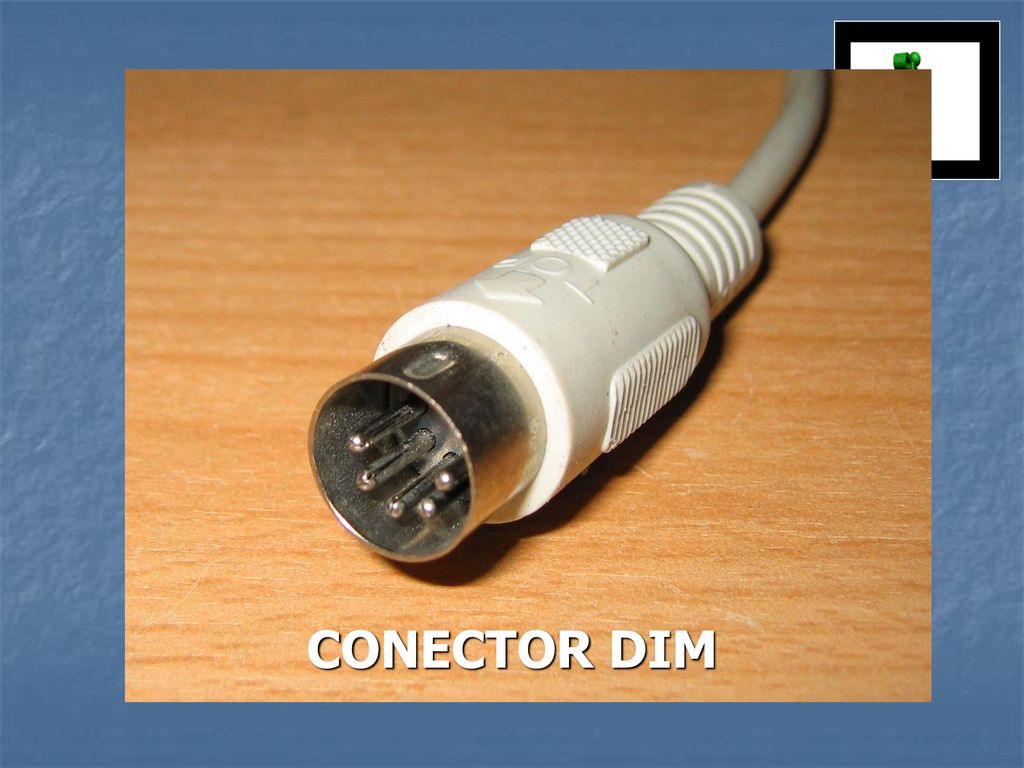

TECLADO CONECTOR DIM CONECTORES DIM – MINI DIM

50 las funciones del teclado

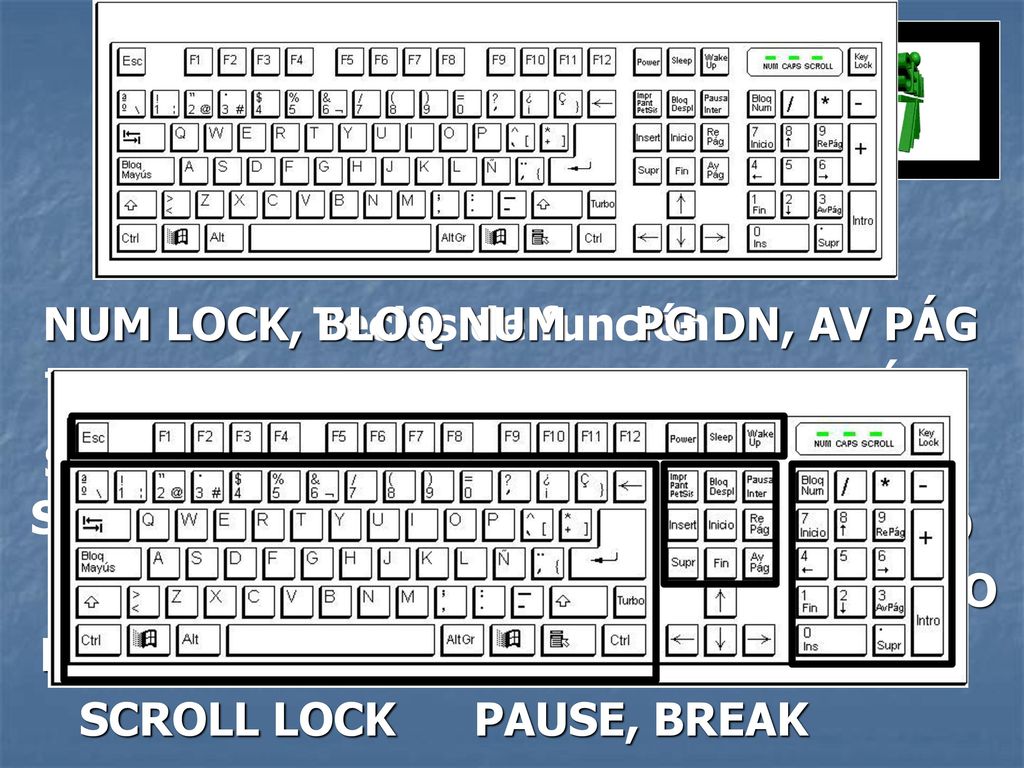

Clasificación de las funciones del teclado Teclas alfabéticas Teclas numéricas NUM LOCK, BLOQ NUM Teclas de función PG DN, AV PÁG TAB ESC CAPS LOCK, BLOQ MAYÚS SUPR ALT PG UP, RE PÁG SHIFT CONTROL, CTRL HOME, INICIO BACK SPACE DEL, SUPR ENTER, INTRO PRINT SCREEN, SYS RQ INS, INSERT SCROLL LOCK PAUSE, BREAK

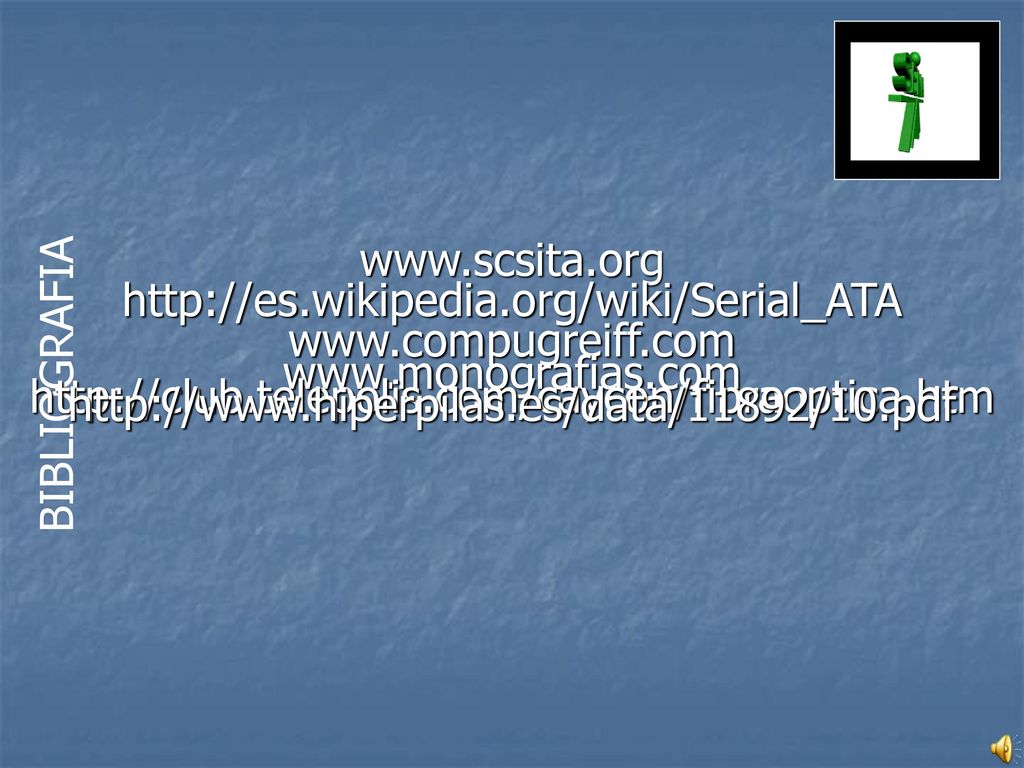

51 BIBLIOGRAFIA

52 A LOS COMPAÑEROS POR SU ATENCION A EL SENA POR EL SERVICIO DE INTERNET
AGRADECIMIENTOS A EL SENA POR EL SERVICIO DE INTERNET A LOS COMPAÑEROS POR SU ATENCION A NUESTRO TUTOR POR HACER POSIBLE LO ANTERIOR

53 INTEGRANTES ANDREA CANO MILENA RAMIREZ FREDY ARMANDO GOMEZ DAVID LLANOS HOMERO RODRIGUEZ
