1 Nueva Subestación Transformadora 132/20 kV AIS SBP ST CHESTE

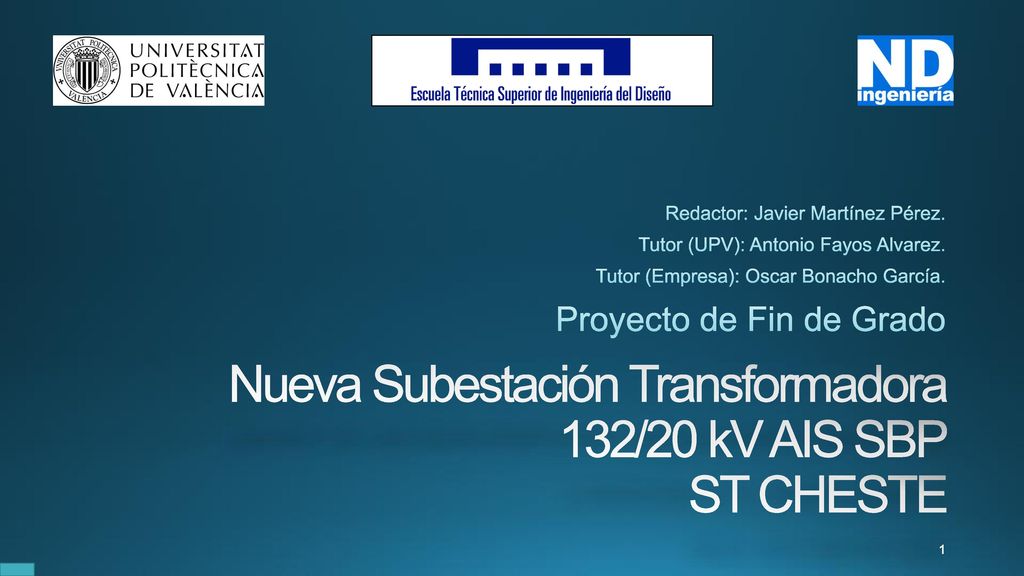

Redactor: Javier Martínez Pérez. Tutor (UPV): Antonio Fayos Alvarez. Tutor (Empresa): Oscar Bonacho García. Proyecto de Fin de Grado Nueva Subestación Transformadora 132/20 kV AIS SBP ST CHESTE

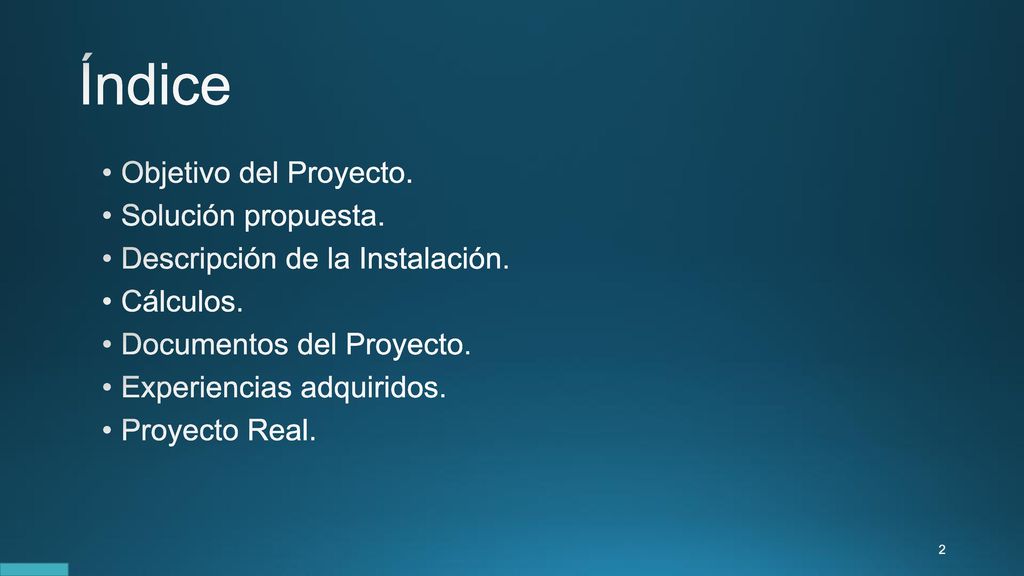

2 Índice Objetivo del Proyecto. Solución propuesta.
Descripción de la Instalación. Cálculos. Documentos del Proyecto. Experiencias adquiridos. Proyecto Real.

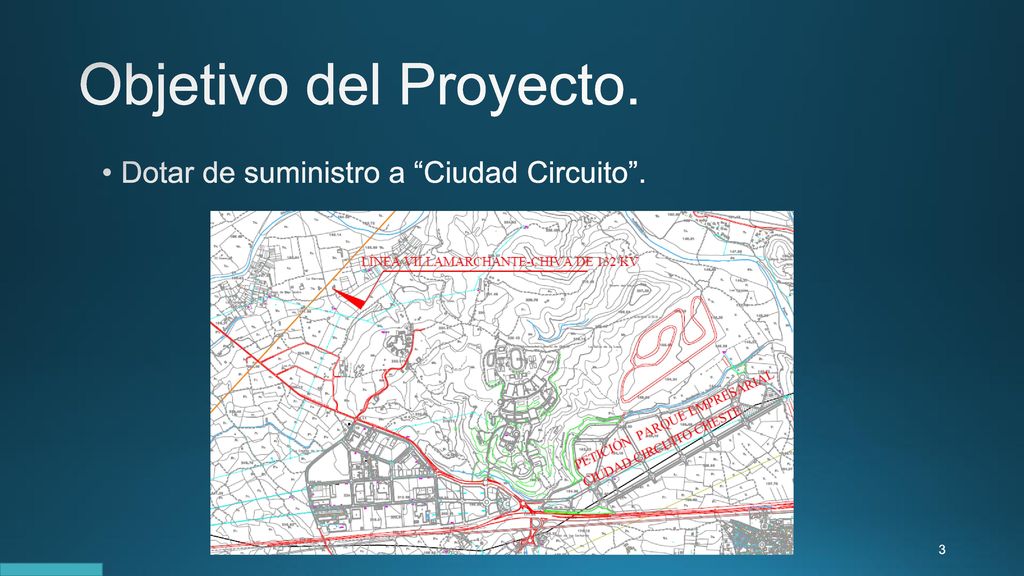

3 Objetivo del Proyecto. Dotar de suministro a “Ciudad Circuito”.

4 Objetivo del Proyecto. 79 parcelas. 490.000 m2. Dotación 100 W/m2.
Potencia demandada de 31 MW. 1 transformador de 40 MVA. Conexión en línea de 132 kV Chiva-Villamarchante.

5 (Se indicará en Final de Obra)
Solución Propuesta. Solución Real: Subestación transformadora 132/20 kV. AIS (Aislada al aire). SBP (Simple Barra Partida). 1 única unidad transformadora de 40MVA. 3 alimentadores de 20 kV. 1 Transformador de servicios auxiliares. 1 Batería de Condensadores. (Se indicará en Final de Obra)

6 (Ahorro de trámites de ampliación)

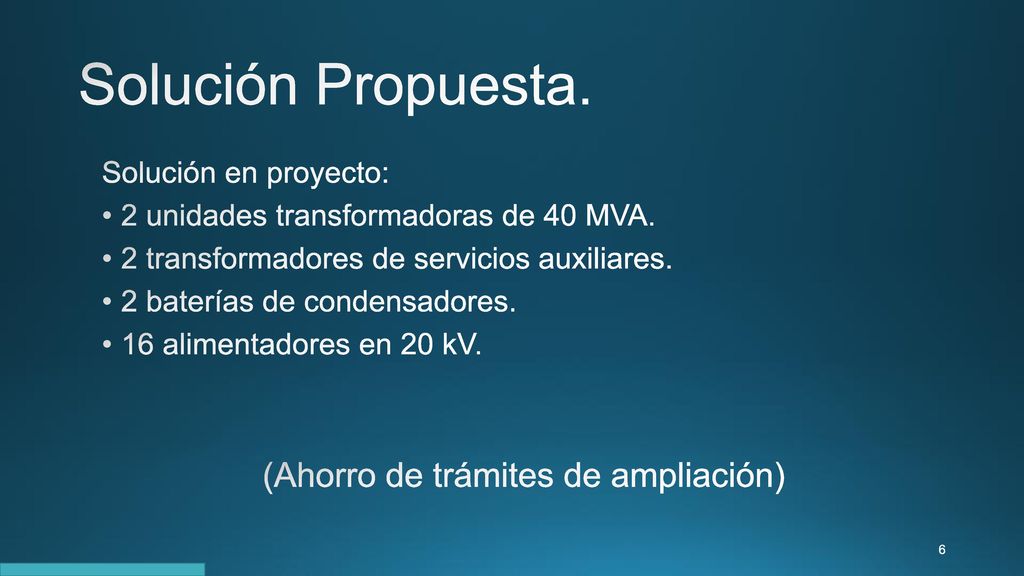

Solución Propuesta. Solución en proyecto: 2 unidades transformadoras de 40 MVA. 2 transformadores de servicios auxiliares. 2 baterías de condensadores. 16 alimentadores en 20 kV. (Ahorro de trámites de ampliación)

7 Descripción de la Instalación.

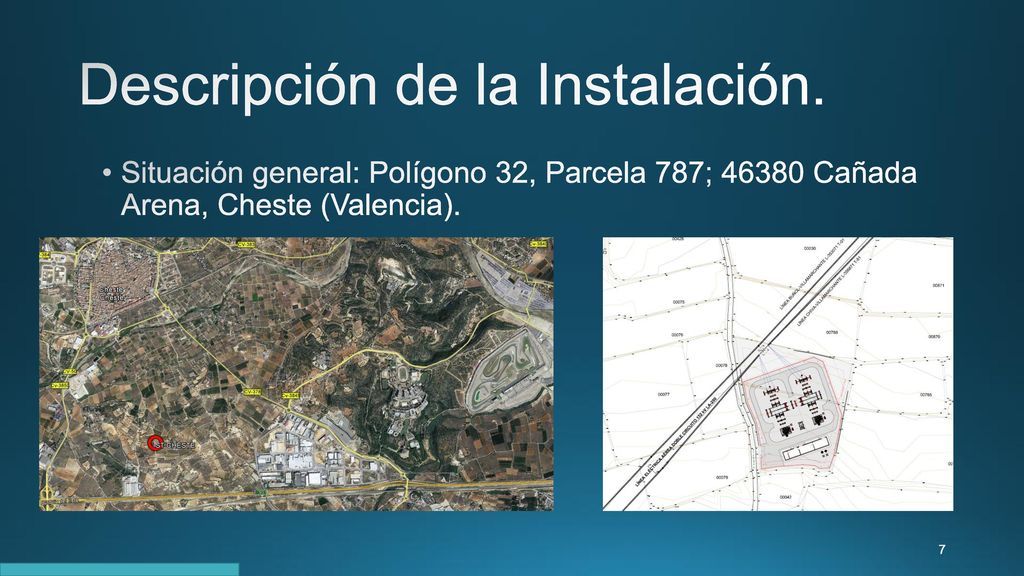

Situación general: Polígono 32, Parcela 787; Cañada Arena, Cheste (Valencia).

8 Descripción de la Instalación.

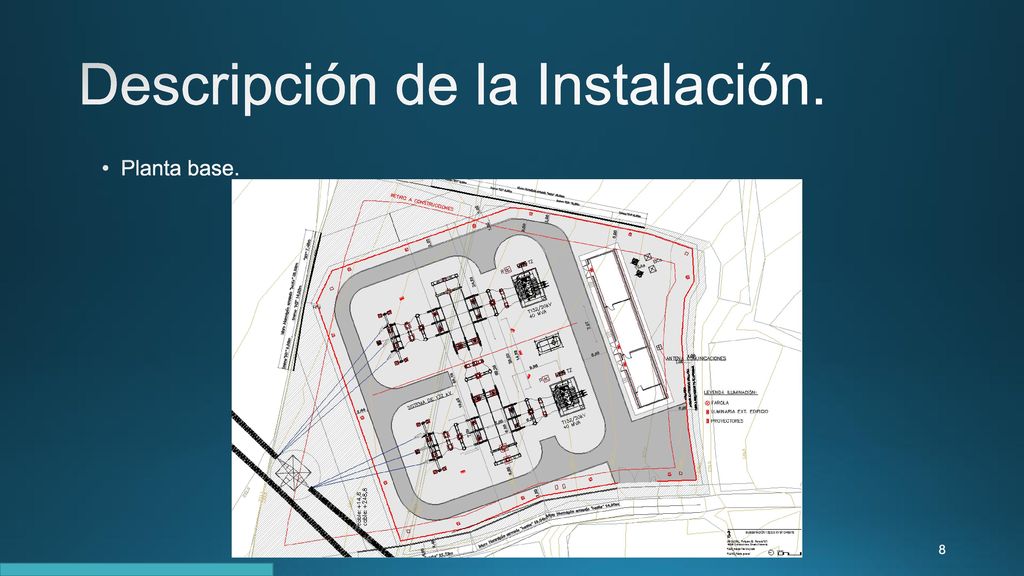

Planta base.

9 Descripción de la Instalación.

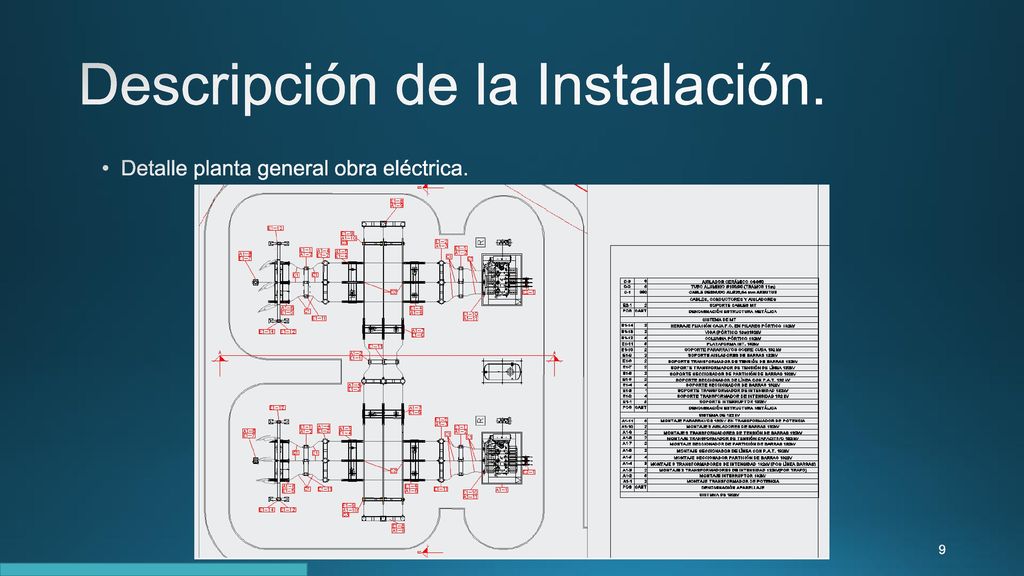

Detalle planta general obra eléctrica.

10 Descripción de la Instalación.

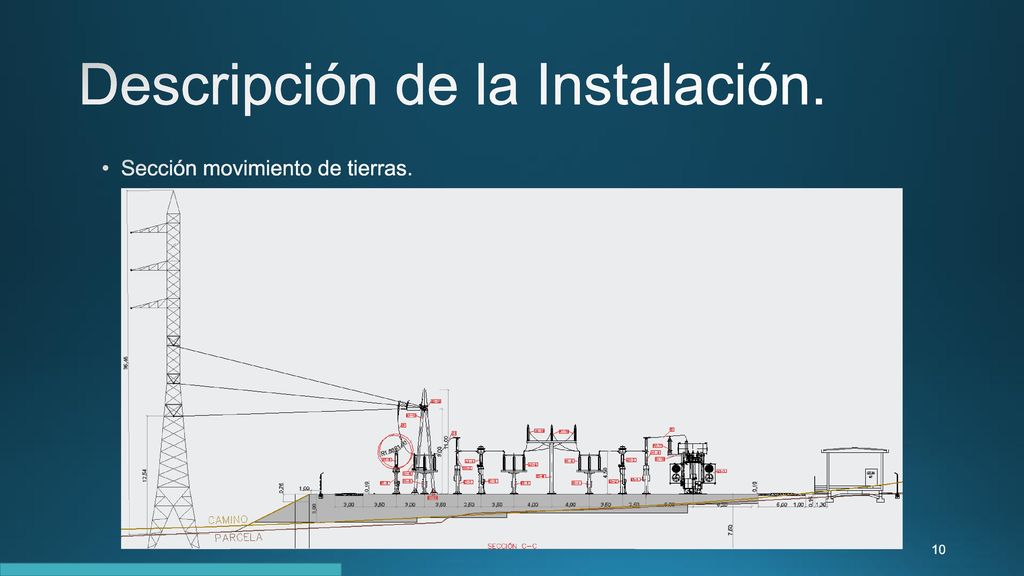

Sección movimiento de tierras.

11 Descripción de la Instalación.

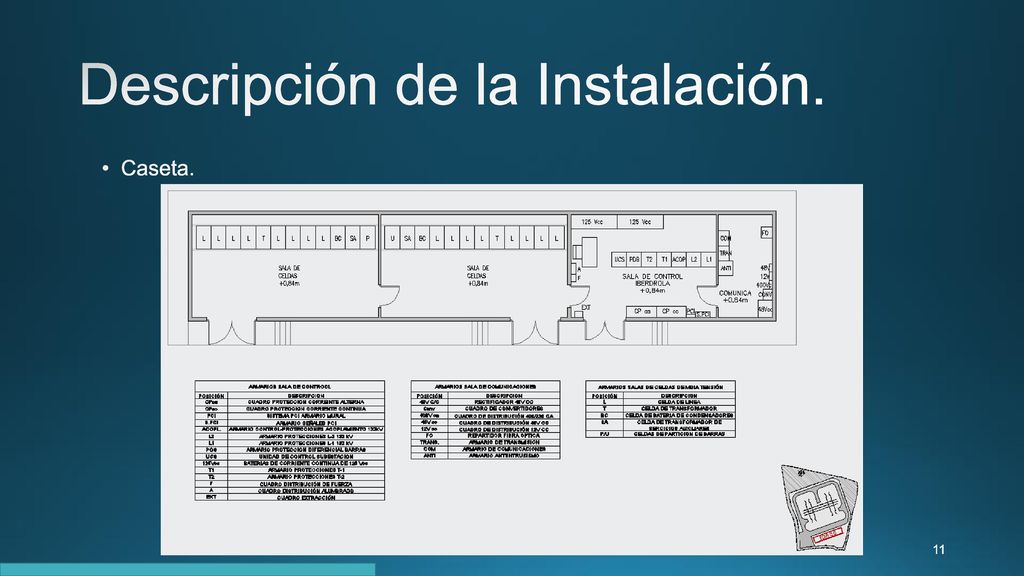

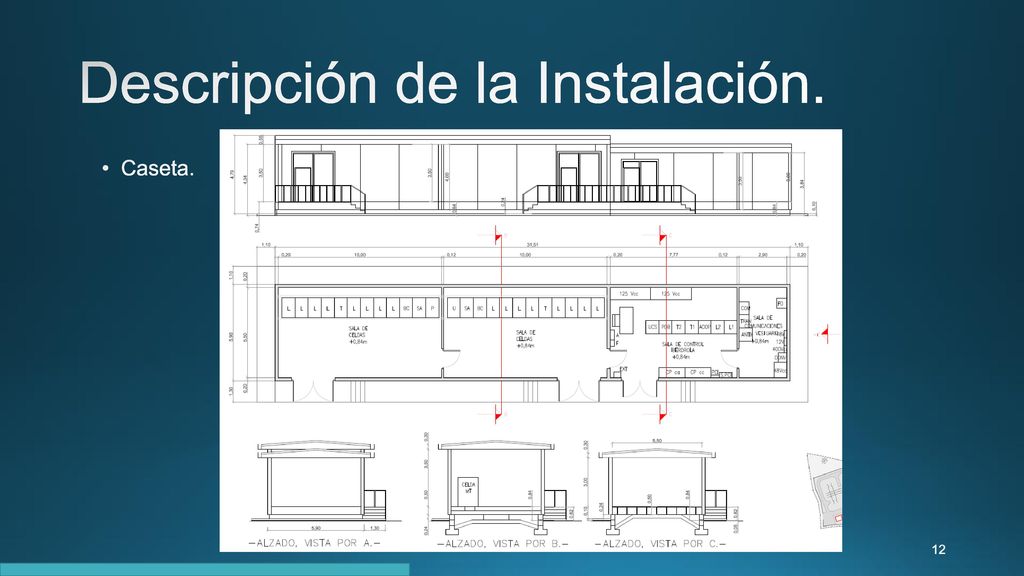

Caseta.

12 Descripción de la Instalación.
Caseta.

13 Descripción de la Instalación.

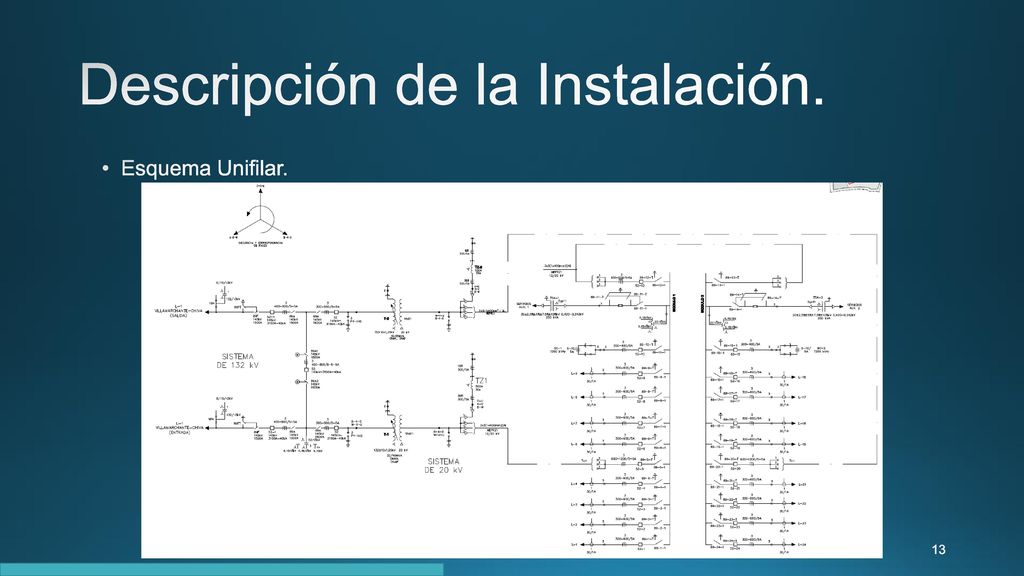

Esquema Unifilar.

14 Cálculos. Niveles de Aislamiento. Distancia en proyecto:

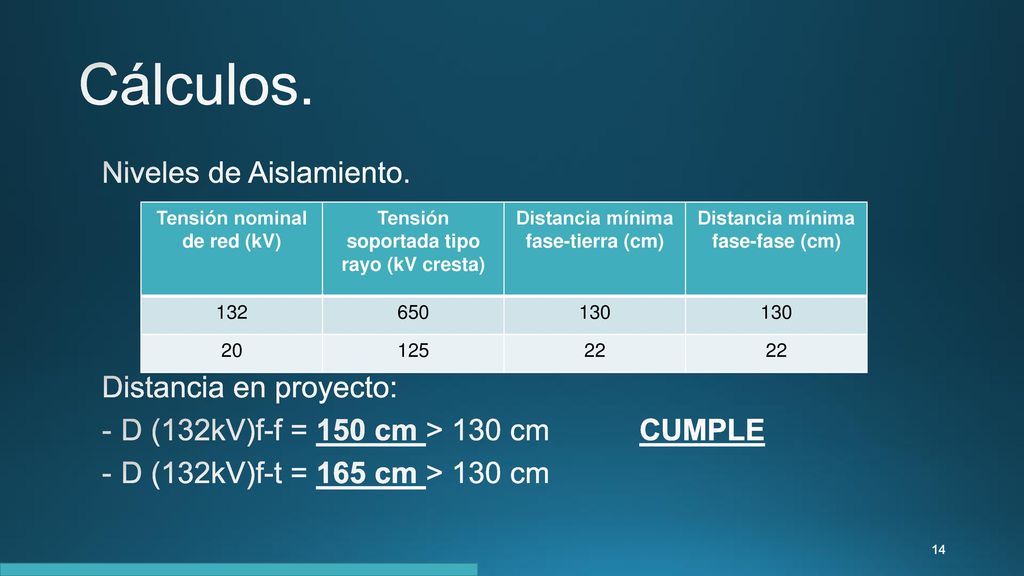

D (132kV)f-f = 150 cm > 130 cm CUMPLE D (132kV)f-t = 165 cm > 130 cm Tensión nominal de red (kV) Tensión soportada tipo rayo (kV cresta) Distancia mínima fase-tierra (cm) Distancia mínima fase-fase (cm) 132 650 130 20 125 22

15 Cálculos. Distancias en vertical de elementos no protegidos en tensión: - D(132kV) = 2,50 + Dpel-1 + 0,10 = 2,50 + 1,80 + 0,10 = 4,40 m. D(20kV) = 2,50 + 0,72 + 0,10 = 3,32 m. 4,40m < 4,50m (mínima instalación) CUMPLE

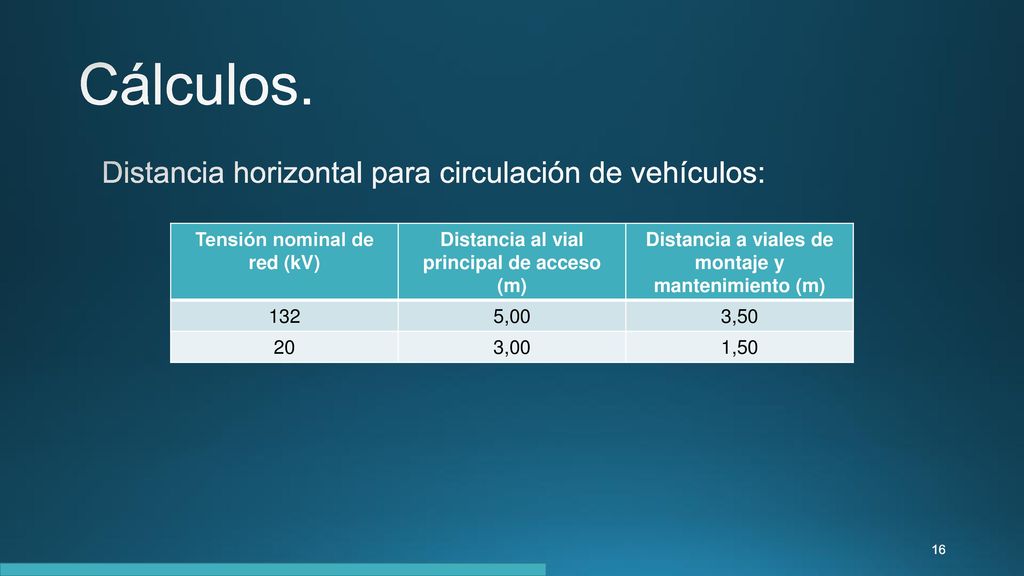

16 Cálculos. Distancia horizontal para circulación de vehículos:
Tensión nominal de red (kV) Distancia al vial principal de acceso (m) Distancia a viales de montaje y mantenimiento (m) 132 5,00 3,50 20 3,00 1,50

17 Cálculos. Distancia horizontal de puntos en tensión al cerramiento.
D(132 kV) = D + 1,50 = 1,30 + 1,50 = 2,80 m. D(20 kV) = D + 1,50 = 0,22 + 1,50 = 1,72 m.

18 Cálculos. Cumple - 20 kV: In = 1.154,7 A < Iadm(terna) =1.350 A

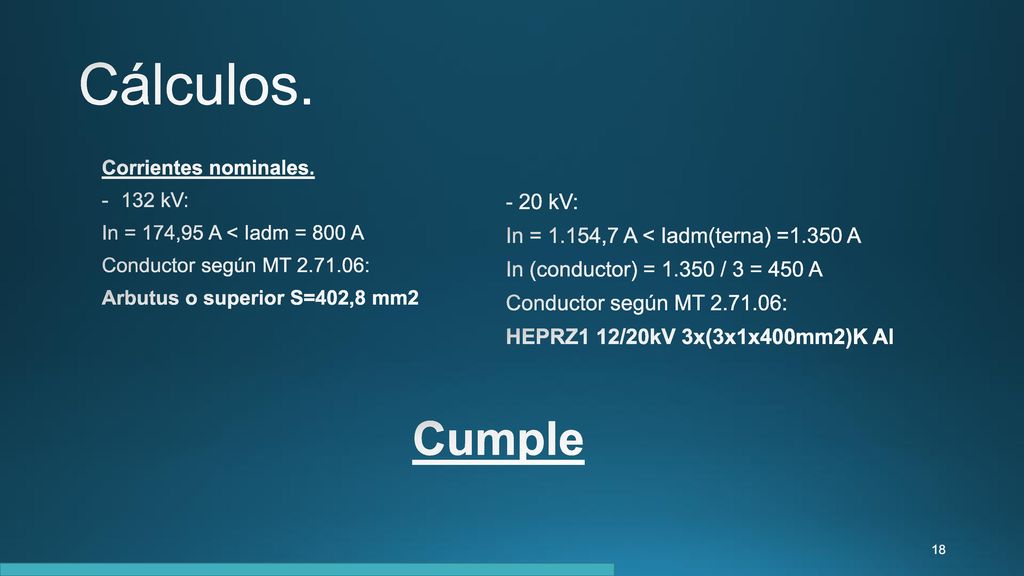

Corrientes nominales. 132 kV: In = 174,95 A < Iadm = 800 A Conductor según MT : Arbutus o superior S=402,8 mm2 - 20 kV: In = 1.154,7 A < Iadm(terna) =1.350 A In (conductor) = / 3 = 450 A Conductor según MT : HEPRZ1 12/20kV 3x(3x1x400mm2)K Al Cumple

19 Método del circuito equivalente de Thevenin mediante valores p.u.

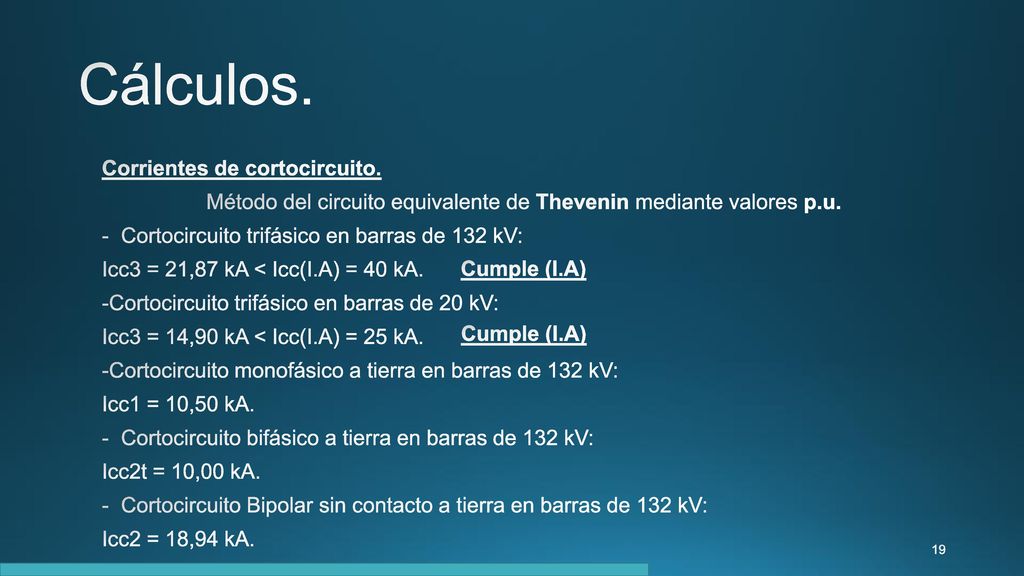

Cálculos. Corrientes de cortocircuito. Método del circuito equivalente de Thevenin mediante valores p.u. Cortocircuito trifásico en barras de 132 kV: Icc3 = 21,87 kA < Icc(I.A) = 40 kA. -Cortocircuito trifásico en barras de 20 kV: Icc3 = 14,90 kA < Icc(I.A) = 25 kA. -Cortocircuito monofásico a tierra en barras de 132 kV: Icc1 = 10,50 kA. Cortocircuito bifásico a tierra en barras de 132 kV: Icc2t = 10,00 kA. Cortocircuito Bipolar sin contacto a tierra en barras de 132 kV: Icc2 = 18,94 kA. Cumple (I.A) Cumple (I.A)

20 Cálculos. Datos iniciales: Cálculo del sistema de tierras. Lx

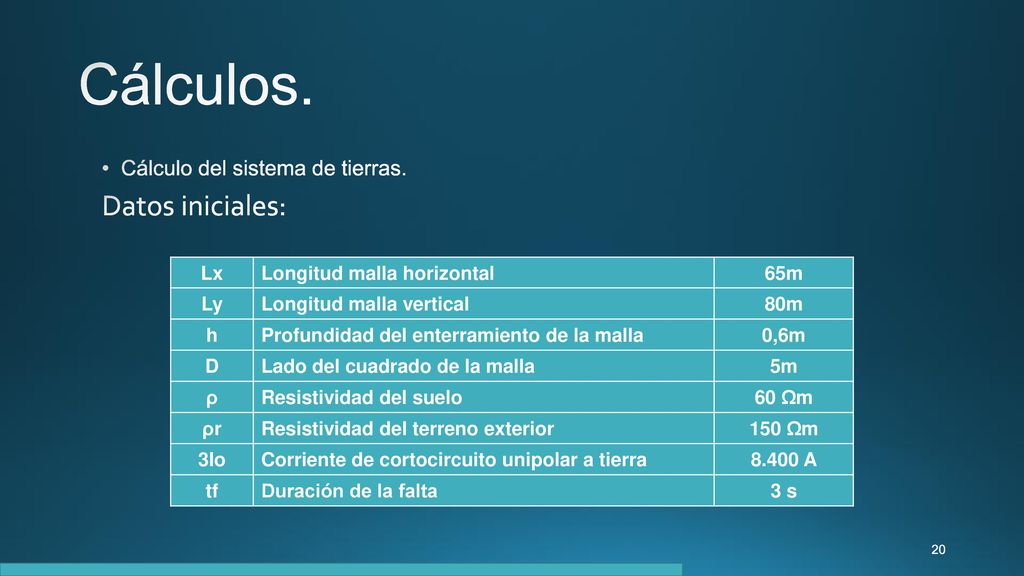

Longitud malla horizontal 65m Ly Longitud malla vertical 80m h Profundidad del enterramiento de la malla 0,6m D Lado del cuadrado de la malla 5m ρ Resistividad del suelo 60 Ωm ρr Resistividad del terreno exterior 150 Ωm 3Io Corriente de cortocircuito unipolar a tierra 8.400 A tf Duración de la falta 3 s

21 Cálculos. Cálculo del sistema de tierras.

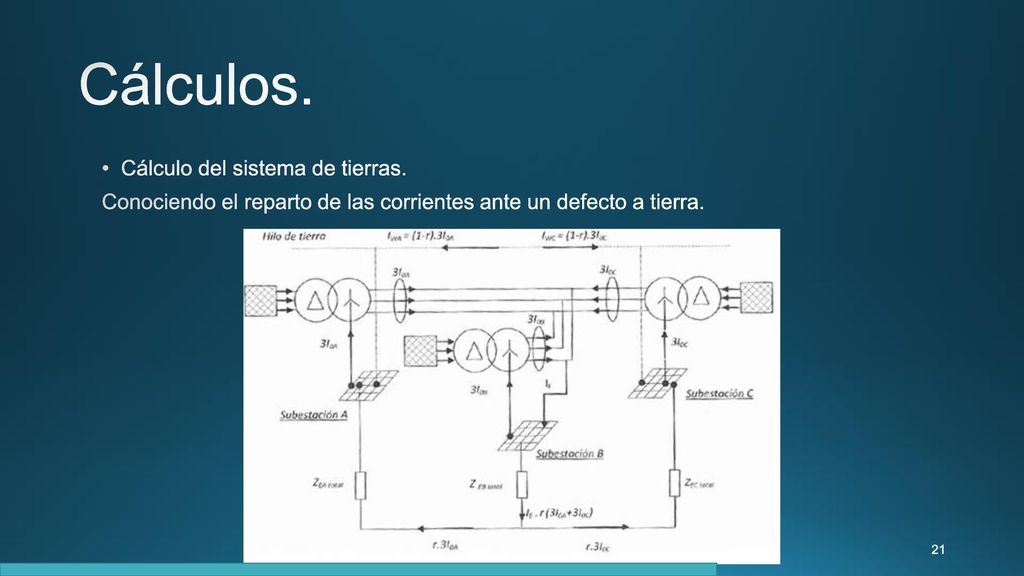

Conociendo el reparto de las corrientes ante un defecto a tierra.

22 Tensión de contacto (V)

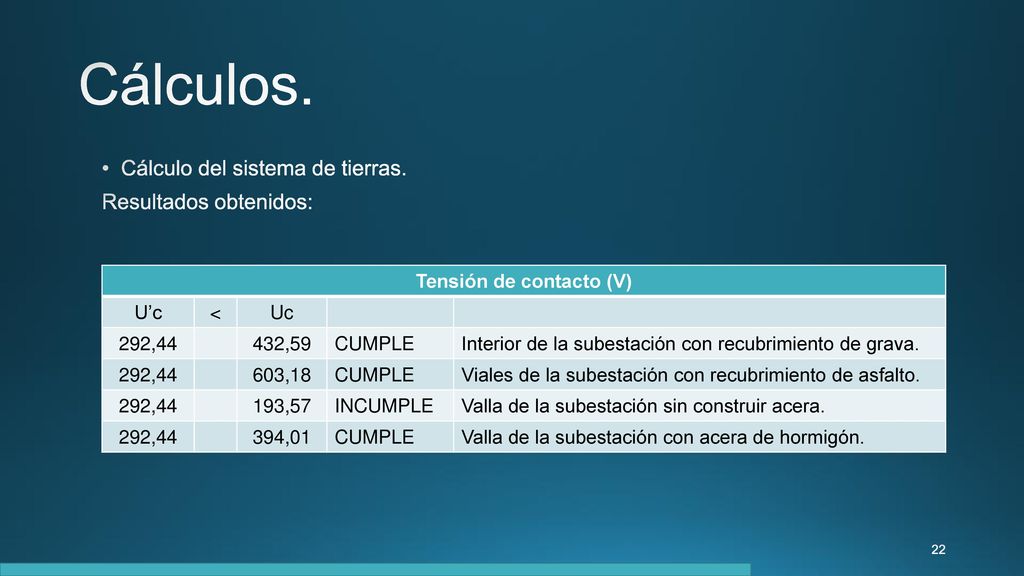

Cálculos. Cálculo del sistema de tierras. Resultados obtenidos: Tensión de contacto (V) U’c < Uc 292,44 432,59 CUMPLE Interior de la subestación con recubrimiento de grava. 603,18 Viales de la subestación con recubrimiento de asfalto. 193,57 INCUMPLE Valla de la subestación sin construir acera. 394,01 Valla de la subestación con acera de hormigón.

23 Cálculos. Cálculo del sistema de tierras. Resultados obtenidos:

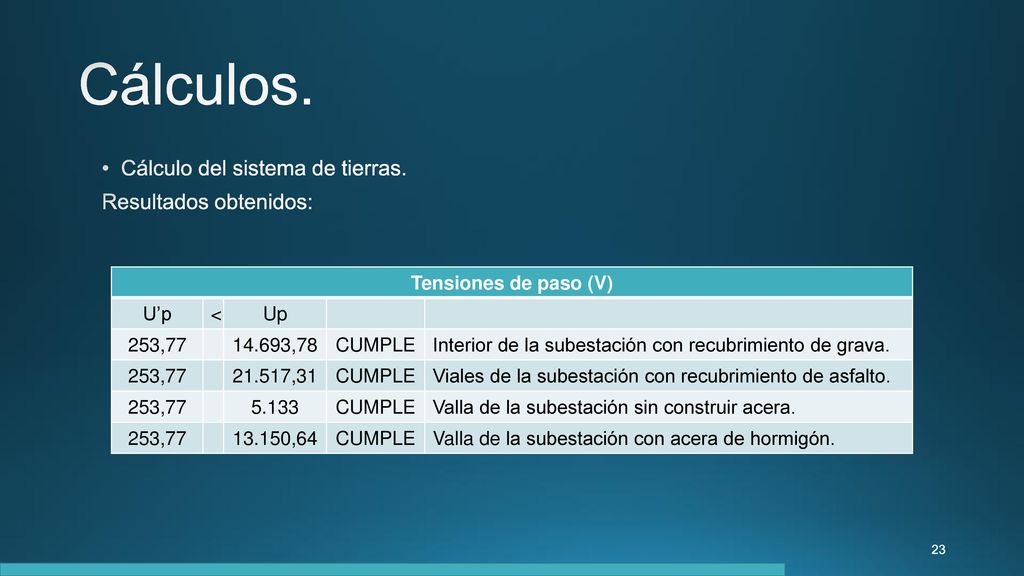

Tensiones de paso (V) U’p < Up 253,77 14.693,78 CUMPLE Interior de la subestación con recubrimiento de grava. 21.517,31 Viales de la subestación con recubrimiento de asfalto. 5.133 Valla de la subestación sin construir acera. 13.150,64 Valla de la subestación con acera de hormigón.

24 Cálculos. Cálculo de los campos magnéticos.

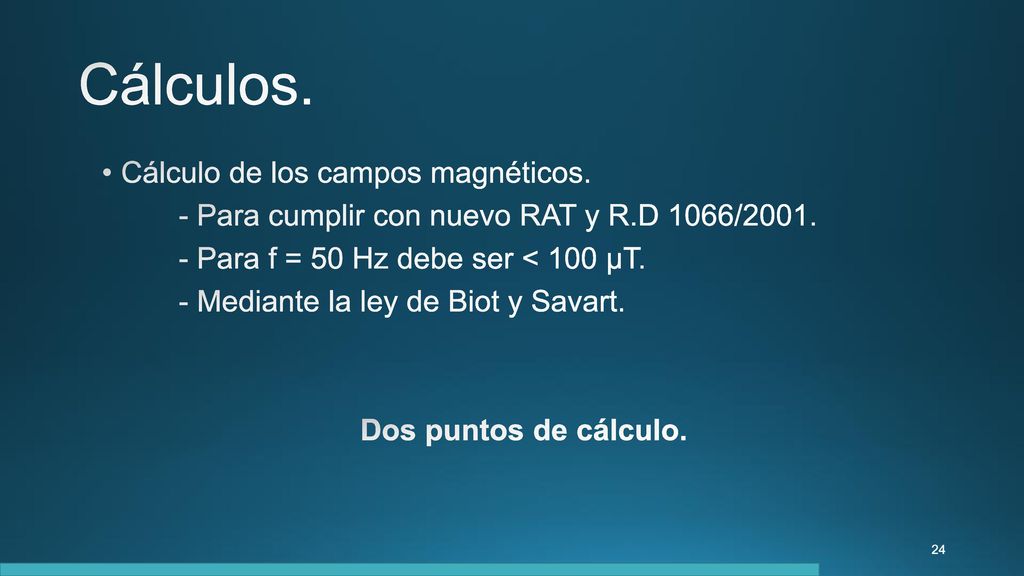

- Para cumplir con nuevo RAT y R.D 1066/2001. - Para f = 50 Hz debe ser < 100 µT. - Mediante la ley de Biot y Savart. Dos puntos de cálculo.

25 Cálculos. Bt = 9,36 µT < 100 µT CUMPLE

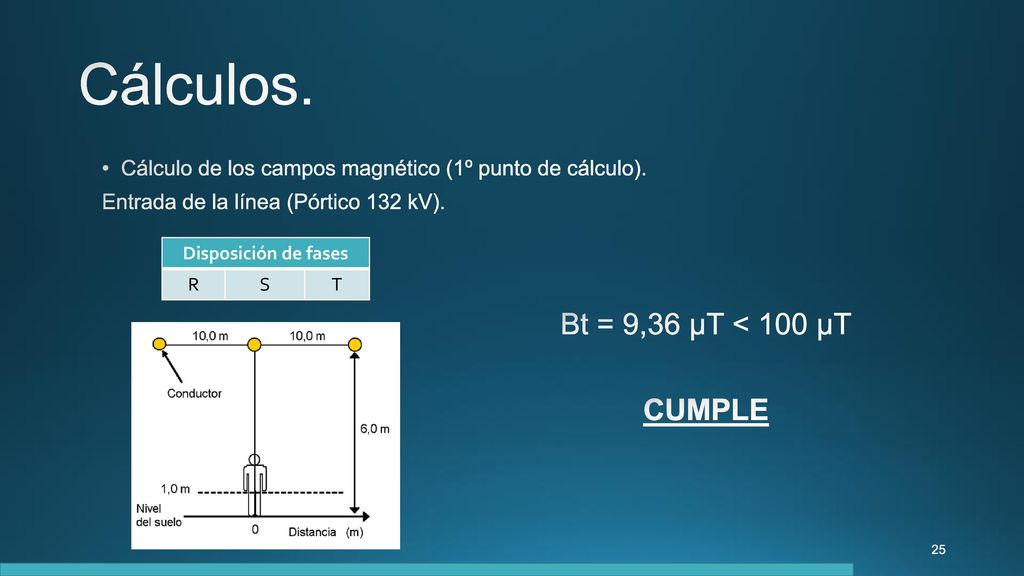

Cálculo de los campos magnético (1º punto de cálculo). Entrada de la línea (Pórtico 132 kV). Disposición de fases R S T Bt = 9,36 µT < 100 µT CUMPLE

26 (Teniendo en cuenta el número de conductores por fase).

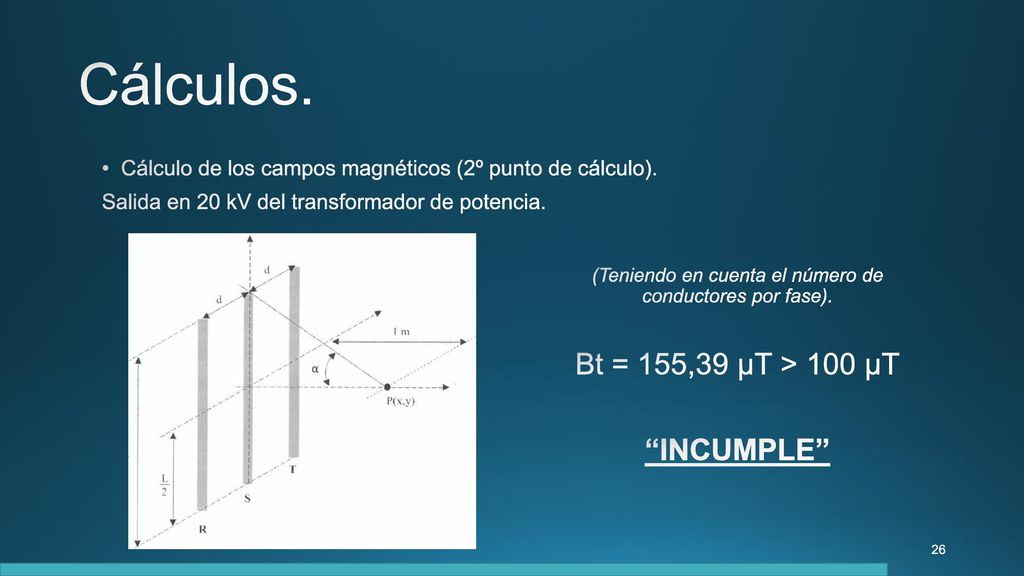

Cálculos. Cálculo de los campos magnéticos (2º punto de cálculo). Salida en 20 kV del transformador de potencia. (Teniendo en cuenta el número de conductores por fase). Bt = 155,39 µT > 100 µT “INCUMPLE”

27 Documentos del Proyecto.

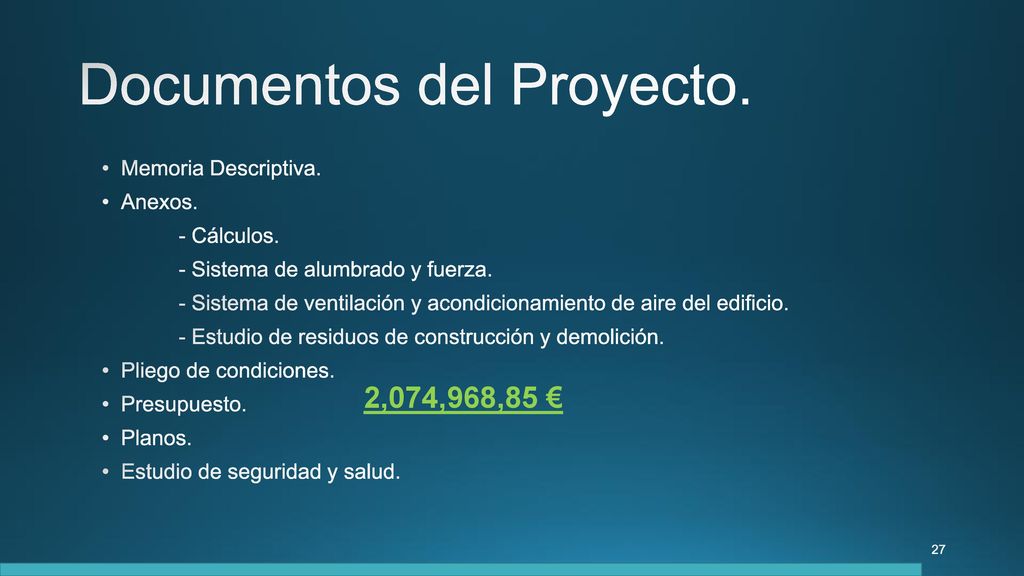

Memoria Descriptiva. Anexos. - Cálculos. - Sistema de alumbrado y fuerza. - Sistema de ventilación y acondicionamiento de aire del edificio. - Estudio de residuos de construcción y demolición. Pliego de condiciones. Presupuesto. Planos. Estudio de seguridad y salud. 2,074,968,85 €

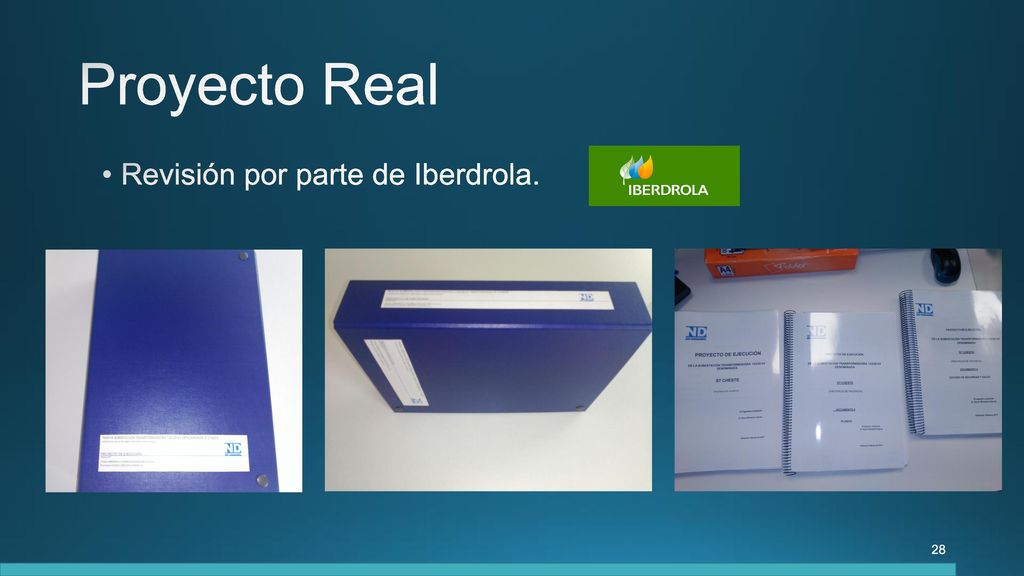

28 Proyecto Real Revisión por parte de Iberdrola.

29 Experiencias adquiridas.

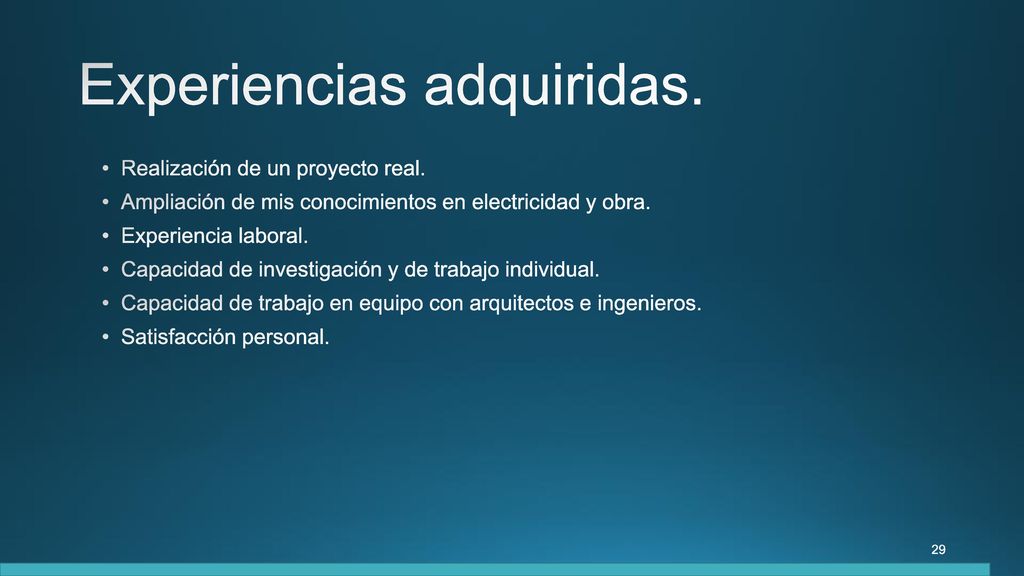

Realización de un proyecto real. Ampliación de mis conocimientos en electricidad y obra. Experiencia laboral. Capacidad de investigación y de trabajo individual. Capacidad de trabajo en equipo con arquitectos e ingenieros. Satisfacción personal.

30 Muchas gracias
