1 Comisión Nacional del Agua (CONAGUA) Noviembre 5, 2012

2 Índice Resumen Braskem Resumen Grupo Idesa Proyecto Etileno XXI
Proyecto Etileno XX – Localización Configuración del Complejo EXXI Lay Out del Complejo EXXI Mercado Mexicano de Polietilenos Estado del Proyecto Avances del Proyecto Construcción – Avances realizados Propuesta del sistema de agua cruda Plano de planta Estación de bombeo Detalle de acueducto Cronograma resumido

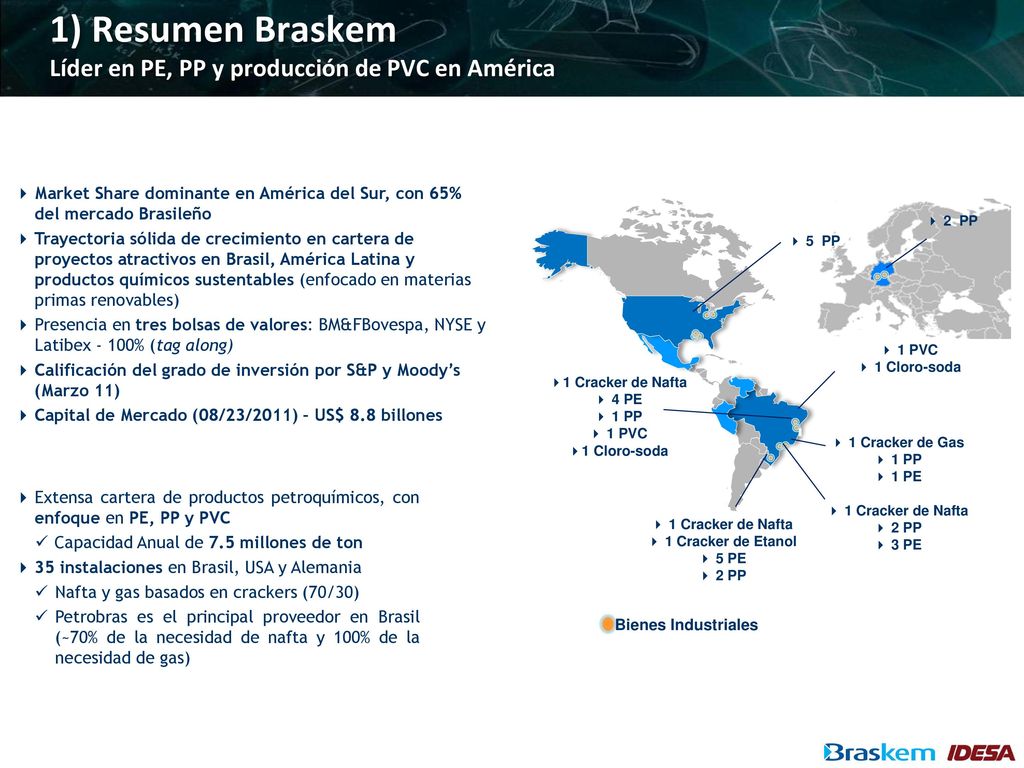

3 1) Resumen Braskem Líder en PE, PP y producción de PVC en América
Market Share dominante en América del Sur, con 65% del mercado Brasileño Trayectoria sólida de crecimiento en cartera de proyectos atractivos en Brasil, América Latina y productos químicos sustentables (enfocado en materias primas renovables) Presencia en tres bolsas de valores: BM&FBovespa, NYSE y Latibex - 100% (tag along) Calificación del grado de inversión por S&P y Moody’s (Marzo 11) Capital de Mercado (08/23/2011) – US$ 8.8 billones 2 PP 5 PP 1 PVC 1 Cloro-soda 1 Cracker de Nafta 4 PE 1 PP 1 PVC 1 Cloro-soda 1 Cracker de Gas 1 PP 1 PE 1 Cracker de Nafta 2 PP 3 PE Extensa cartera de productos petroquímicos, con enfoque en PE, PP y PVC Capacidad Anual de 7.5 millones de ton 35 instalaciones en Brasil, USA y Alemania Nafta y gas basados en crackers (70/30) Petrobras es el principal proveedor en Brasil (~70% de la necesidad de nafta y 100% de la necesidad de gas) 1 Cracker de Nafta 1 Cracker de Etanol 5 PE 2 PP Bienes Industriales

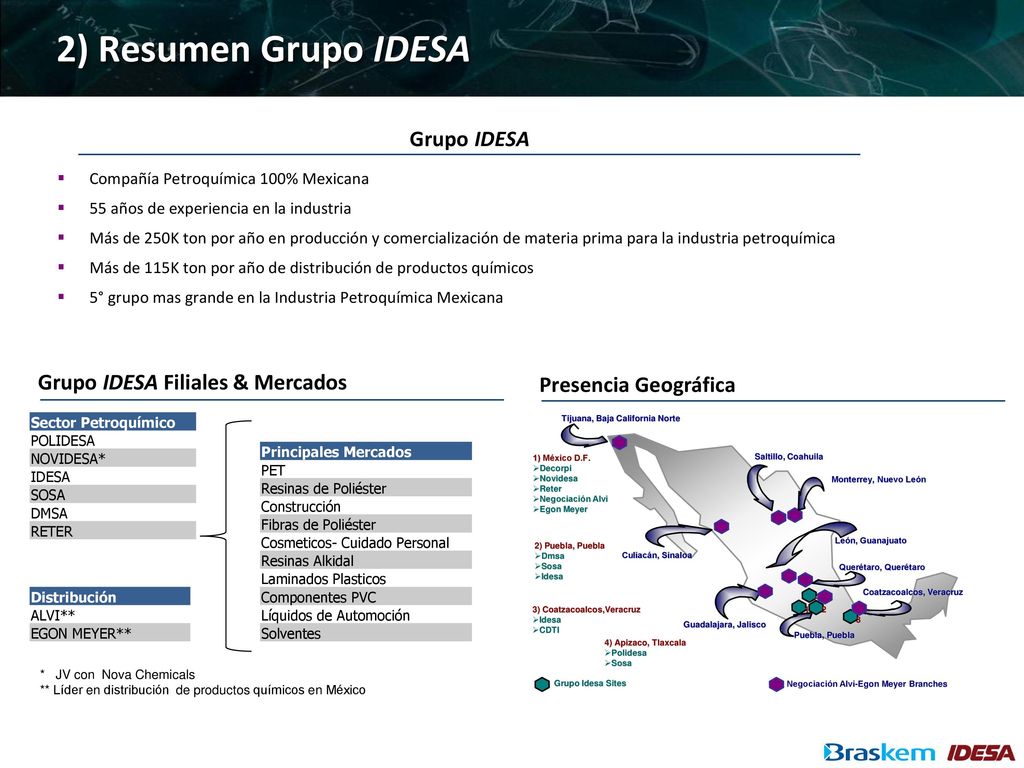

4 2) Resumen Grupo IDESA Grupo IDESA Grupo IDESA Filiales & Mercados
Compañía Petroquímica 100% Mexicana 55 años de experiencia en la industria Más de 250K ton por año en producción y comercialización de materia prima para la industria petroquímica Más de 115K ton por año de distribución de productos químicos 5° grupo mas grande en la Industria Petroquímica Mexicana Grupo IDESA Filiales & Mercados Presencia Geográfica Sector Petroquímico POLIDESA NOVIDESA* IDESA SOSA DMSA RETER Querétaro, Querétaro Monterrey, Nuevo León Tijuana, Baja California Norte Culiacán, Sinaloa Guadalajara, Jalisco Saltillo, Coahuila León, Guanajuato 3) Coatzacoalcos,Veracruz Idesa CDTI 2) Puebla, Puebla Dmsa Sosa 4) Apizaco, Tlaxcala Polidesa 1) México D.F. Decorpi Novidesa Reter Negociación Alvi Egon Meyer 1 4 2 3 Grupo Idesa Sites Negociación Alvi-Egon Meyer Branches Puebla, Puebla Coatzacoalcos, Veracruz Principales Mercados PET Resinas de Poliéster Construcción Fibras de Poliéster Cosmeticos- Cuidado Personal Resinas Alkidal Laminados Plasticos Componentes PVC Líquidos de Automoción Solventes Distribución ALVI** EGON MEYER** * JV con Nova Chemicals ** Líder en distribución de productos químicos en México

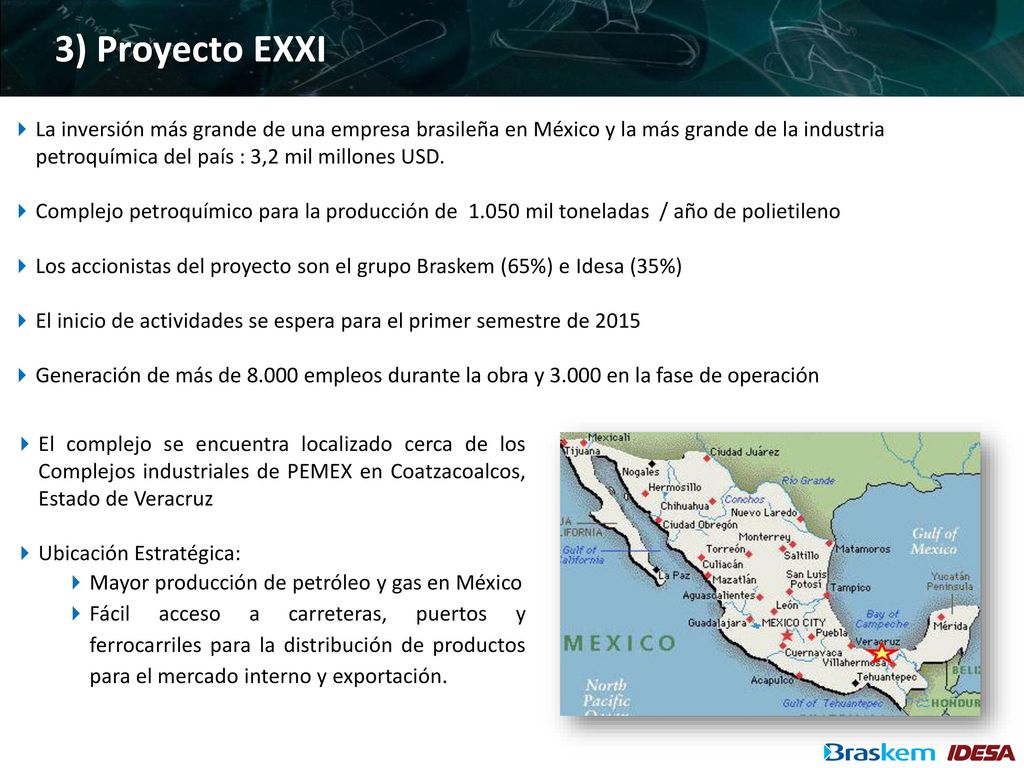

5 3) Proyecto EXXI La inversión más grande de una empresa brasileña en México y la más grande de la industria petroquímica del país : 3,2 mil millones USD. Complejo petroquímico para la producción de mil toneladas / año de polietileno Los accionistas del proyecto son el grupo Braskem (65%) e Idesa (35%) El inicio de actividades se espera para el primer semestre de 2015 Generación de más de empleos durante la obra y en la fase de operación El complejo se encuentra localizado cerca de los Complejos industriales de PEMEX en Coatzacoalcos, Estado de Veracruz Ubicación Estratégica: Mayor producción de petróleo y gas en México Fácil acceso a carreteras, puertos y ferrocarriles para la distribución de productos para el mercado interno y exportación.

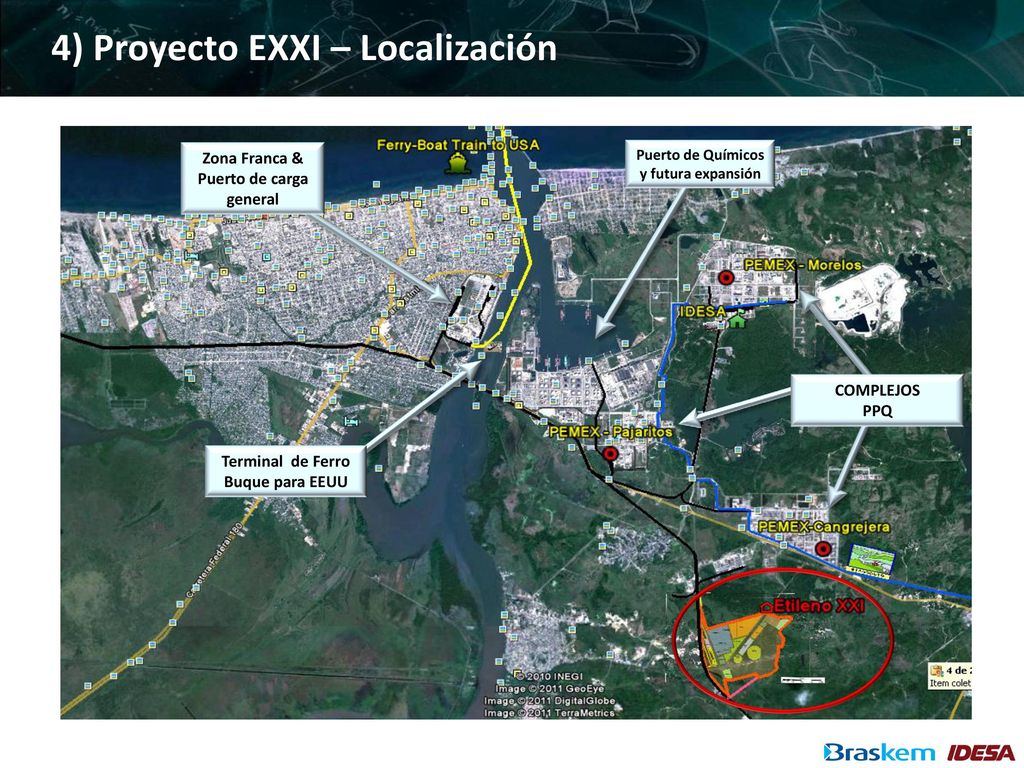

6 4) Proyecto EXXI – Localización
Puerto de Químicos y futura expansión COMPLEJOS PPQ Zona Franca & Puerto de carga general Terminal de Ferro Buque para EEUU

7 Polietileno de Baja Densidad Polietileno de Alta Densidad

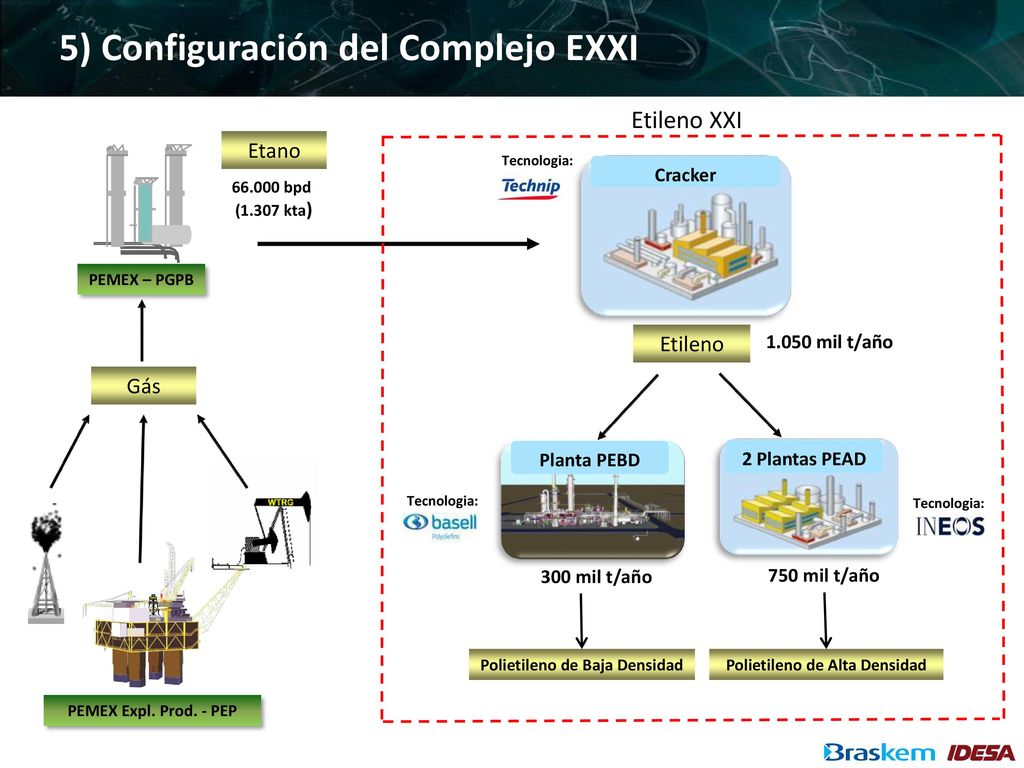

5) Configuración del Complejo EXXI Etileno XXI Etano Tecnologia: Cracker bpd (1.307 kta) PEMEX – PGPB Etileno 1.050 mil t/año Gás Planta PEBD 2 Plantas PEAD Tecnologia: Tecnologia: 300 mil t/año 750 mil t/año Polietileno de Baja Densidad Polietileno de Alta Densidad PEMEX Expl. Prod. - PEP

8 EDIFICIOS ADM. (Laboratorio, Manto, …) TRATAMIENTO DE EFLUENTES

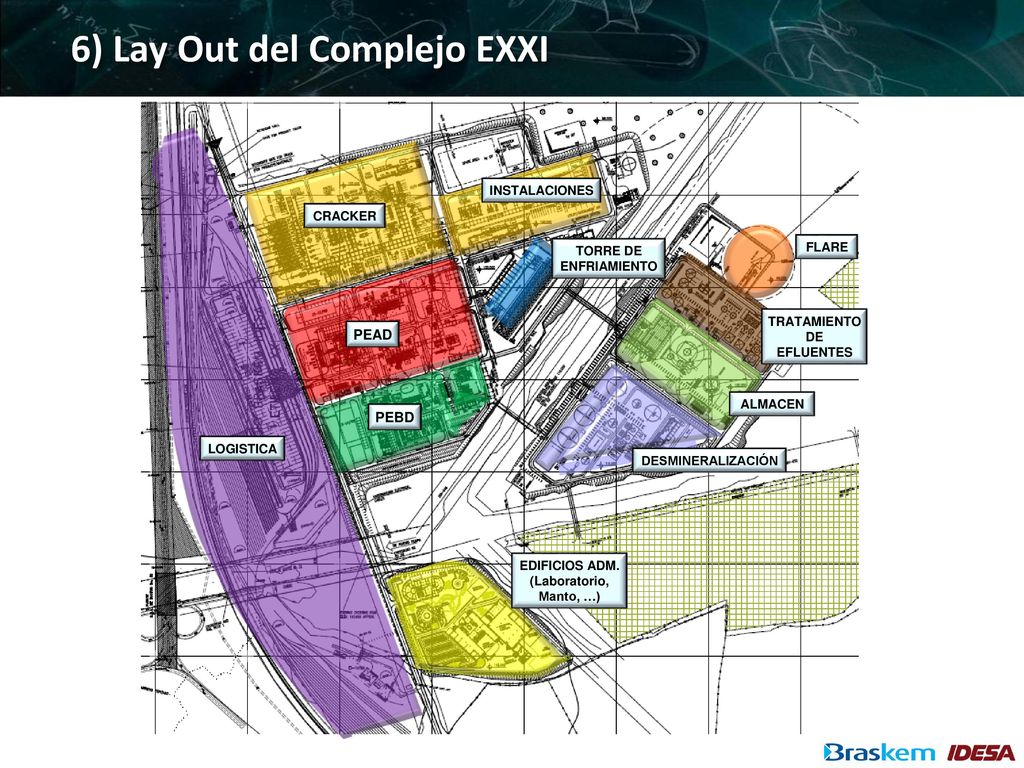

6) Lay Out del Complejo EXXI CRACKER PEAD PEBD INSTALACIONES TORRE DE ENFRIAMIENTO EDIFICIOS ADM. (Laboratorio, Manto, …) DESMINERALIZACIÓN ALMACEN TRATAMIENTO DE EFLUENTES FLARE LOGISTICA

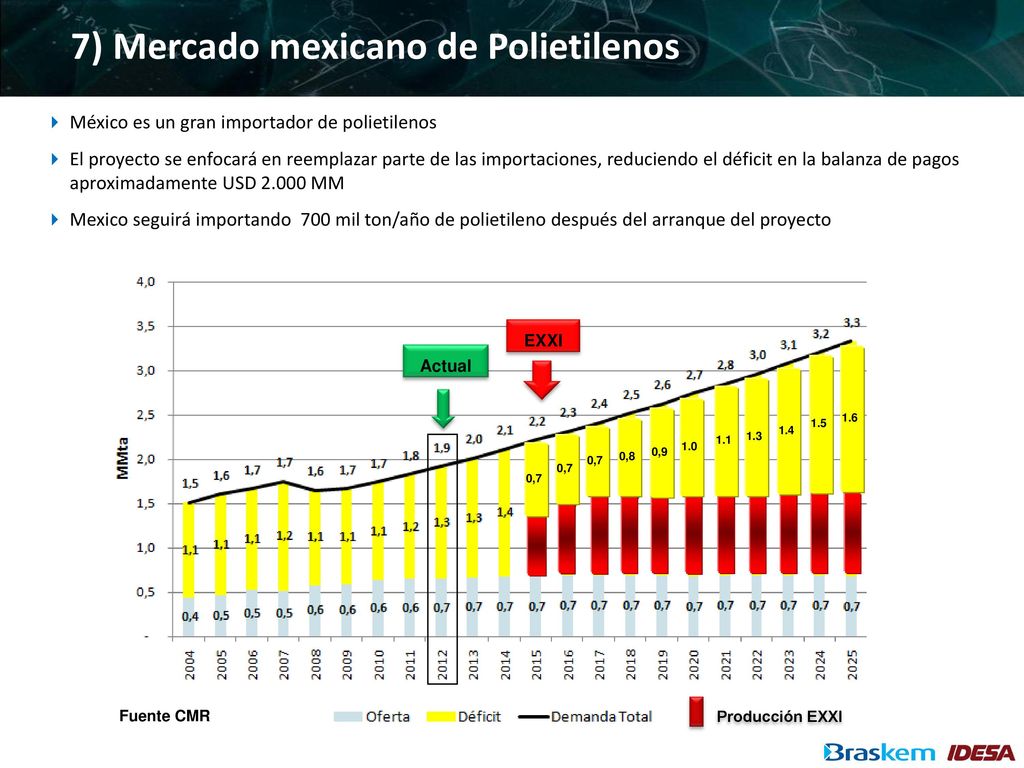

9 7) Mercado mexicano de Polietilenos
México es un gran importador de polietilenos El proyecto se enfocará en reemplazar parte de las importaciones, reduciendo el déficit en la balanza de pagos aproximadamente USD MM Mexico seguirá importando 700 mil ton/año de polietileno después del arranque del proyecto EXXI Actual 1.6 1.5 1.4 1.3 1.1 1.0 0,9 0,8 0,7 0,7 0,7 Producción EXXI Fuente CMR

10 Más de 1.700 personas trabajando para el proyecto

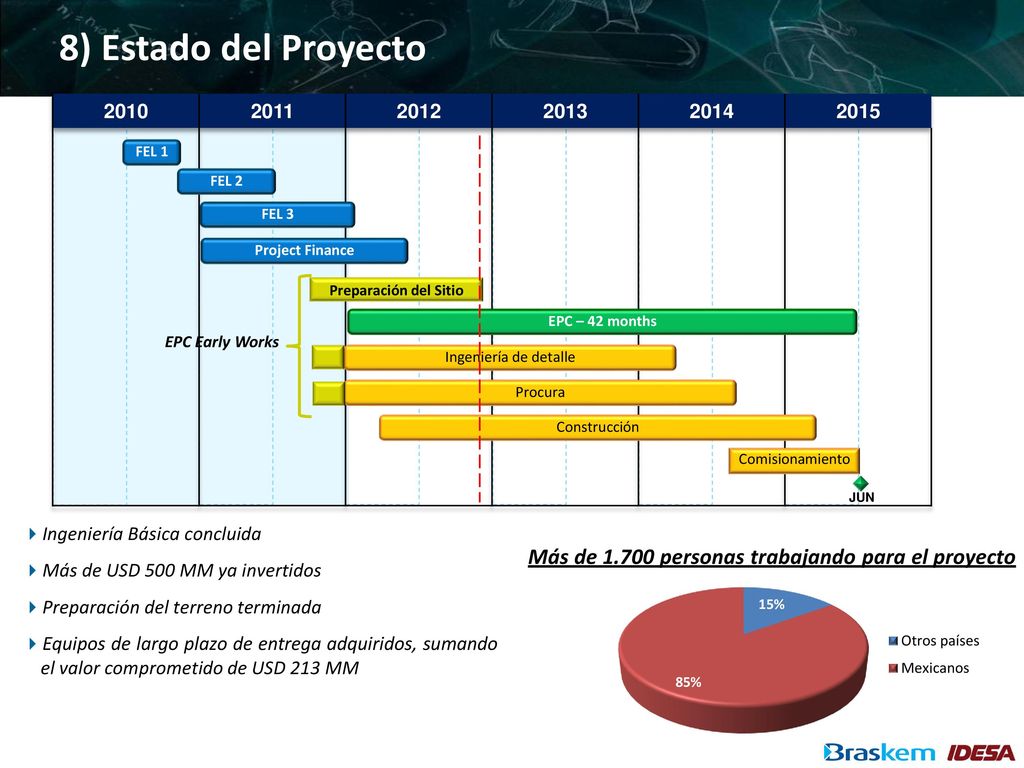

8) Estado del Proyecto 2010 2011 2012 2013 2014 2015 FEL 1 FEL 2 FEL 3 Project Finance Preparación del Sitio EPC – 42 months EPC Early Works Ingeniería de detalle Procura Construcción Comisionamiento JUN Ingeniería Básica concluida Más de USD 500 MM ya invertidos Preparación del terreno terminada Equipos de largo plazo de entrega adquiridos, sumando el valor comprometido de USD 213 MM Más de personas trabajando para el proyecto

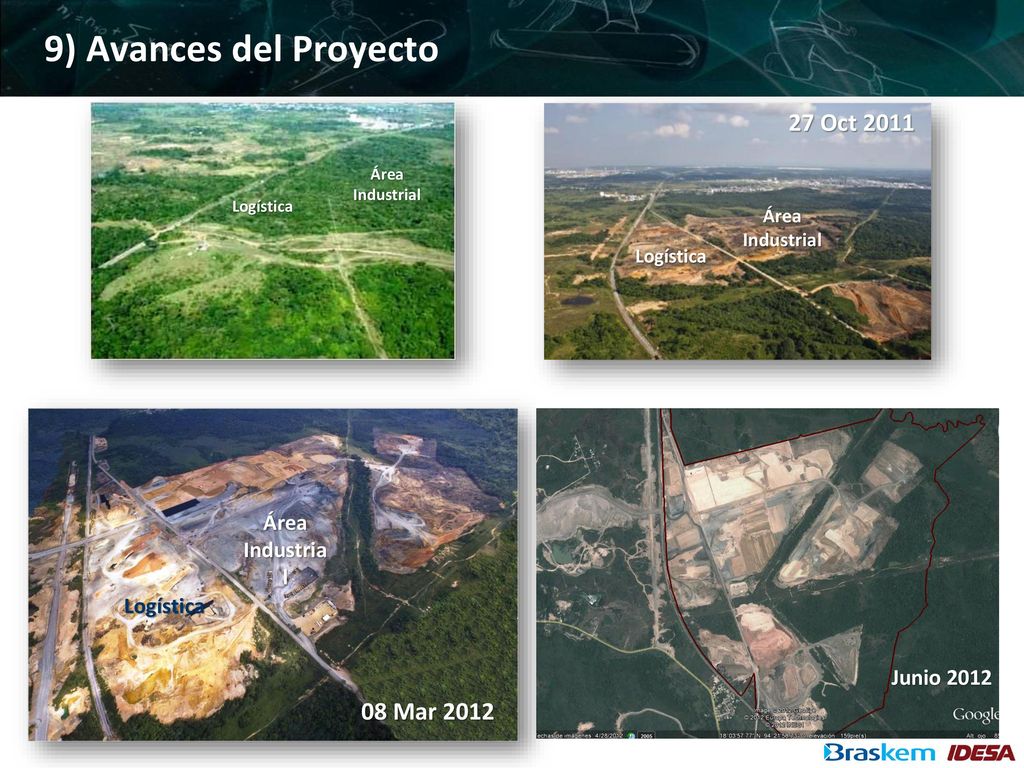

11 9) Avances del Proyecto 27 Oct 2011 08 Mar 2012 Área Industrial
Logística Área Industrial 27 Oct 2011 Logística Área Industrial 08 Mar 2012 Logística Área Industrial Junio 2012

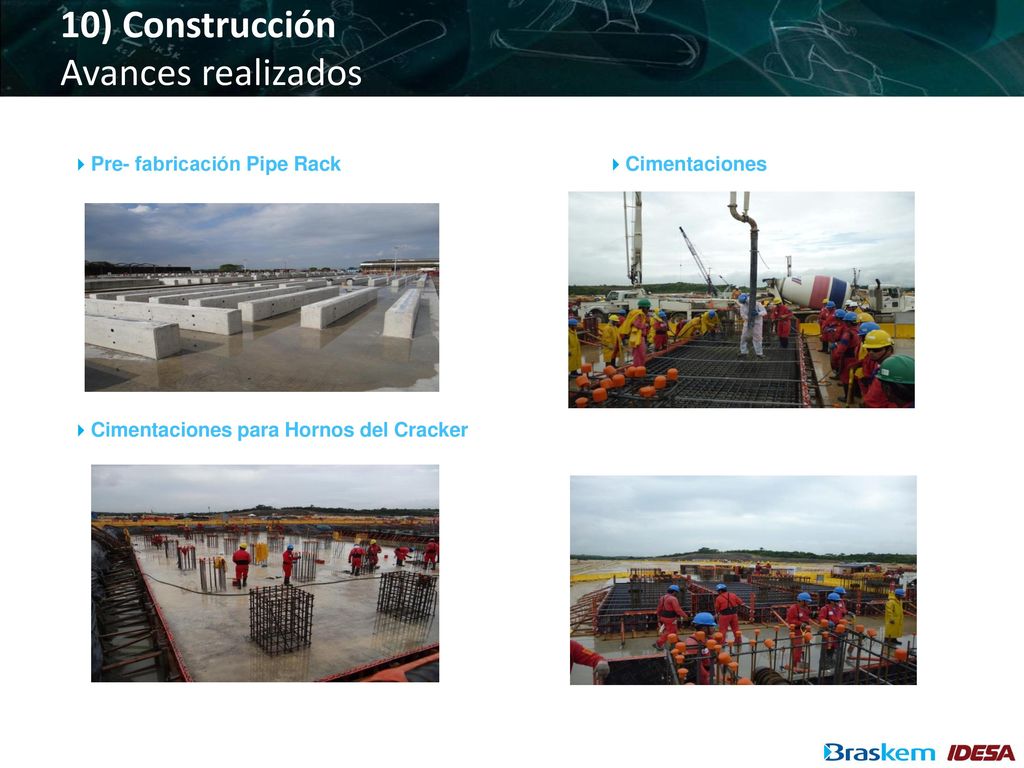

12 10) Construcción Avances realizados Pre- fabricación Pipe Rack
Cimentaciones Cimentaciones para Hornos del Cracker

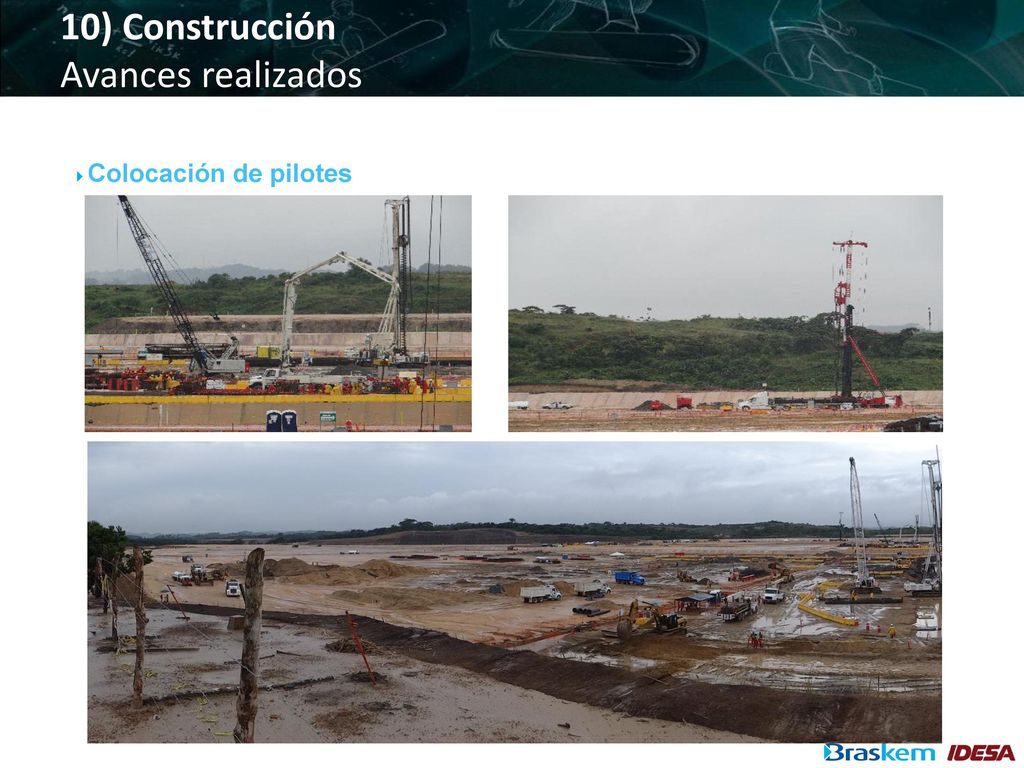

13 10) Construcción Avances realizados Colocación de pilotes

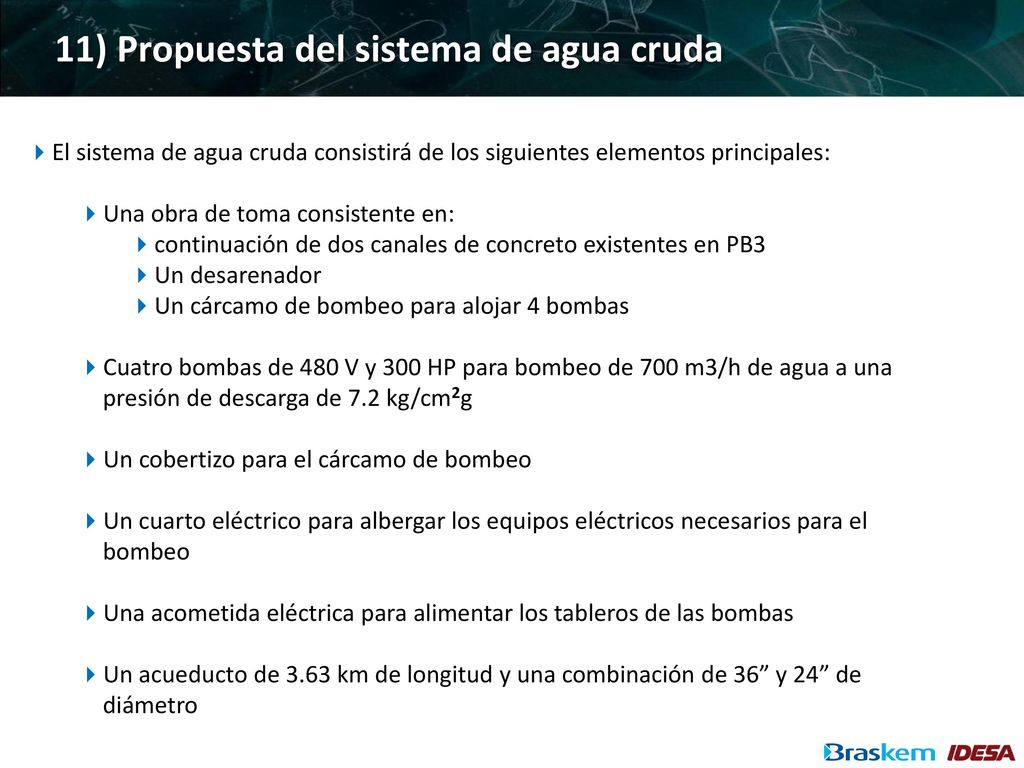

14 11) Propuesta del sistema de agua cruda
El sistema de agua cruda consistirá de los siguientes elementos principales: Una obra de toma consistente en: continuación de dos canales de concreto existentes en PB3 Un desarenador Un cárcamo de bombeo para alojar 4 bombas Cuatro bombas de 480 V y 300 HP para bombeo de 700 m3/h de agua a una presión de descarga de 7.2 kg/cm2g Un cobertizo para el cárcamo de bombeo Un cuarto eléctrico para albergar los equipos eléctricos necesarios para el bombeo Una acometida eléctrica para alimentar los tableros de las bombas Un acueducto de 3.63 km de longitud y una combinación de 36” y 24” de diámetro

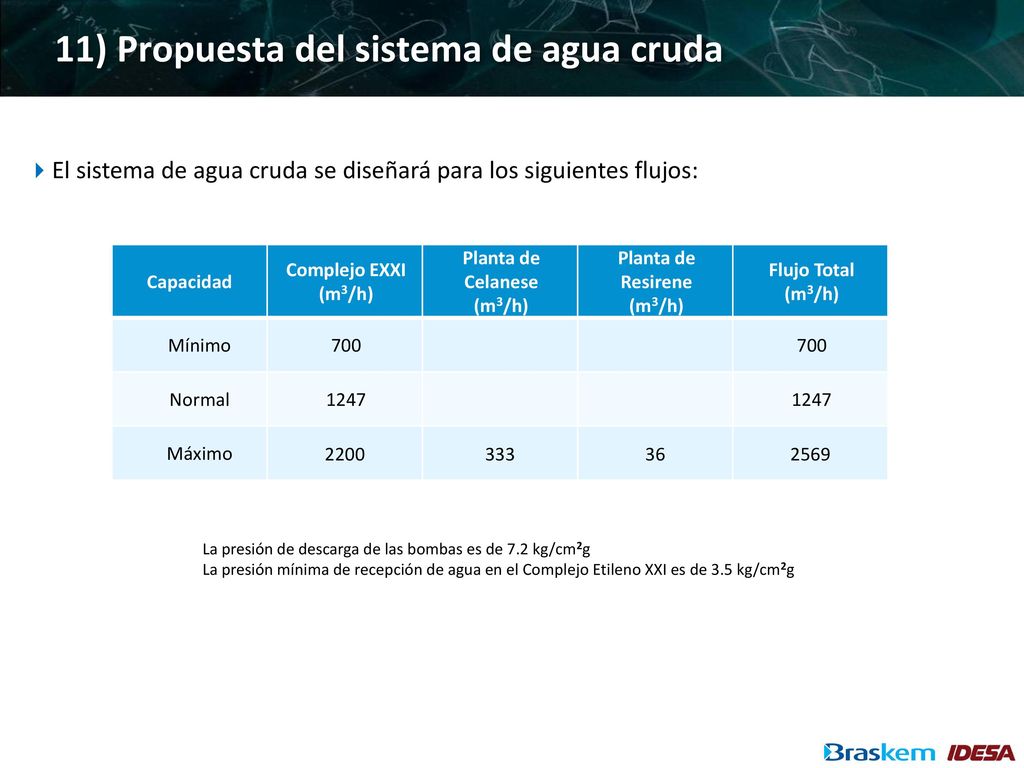

15 11) Propuesta del sistema de agua cruda
El sistema de agua cruda se diseñará para los siguientes flujos: Capacidad Complejo EXXI (m3/h) Planta de Celanese (m3/h) Planta de Resirene Flujo Total Mínimo 700 Normal 1247 Máximo 2200 333 36 2569 La presión de descarga de las bombas es de 7.2 kg/cm2g La presión mínima de recepción de agua en el Complejo Etileno XXI es de 3.5 kg/cm2g

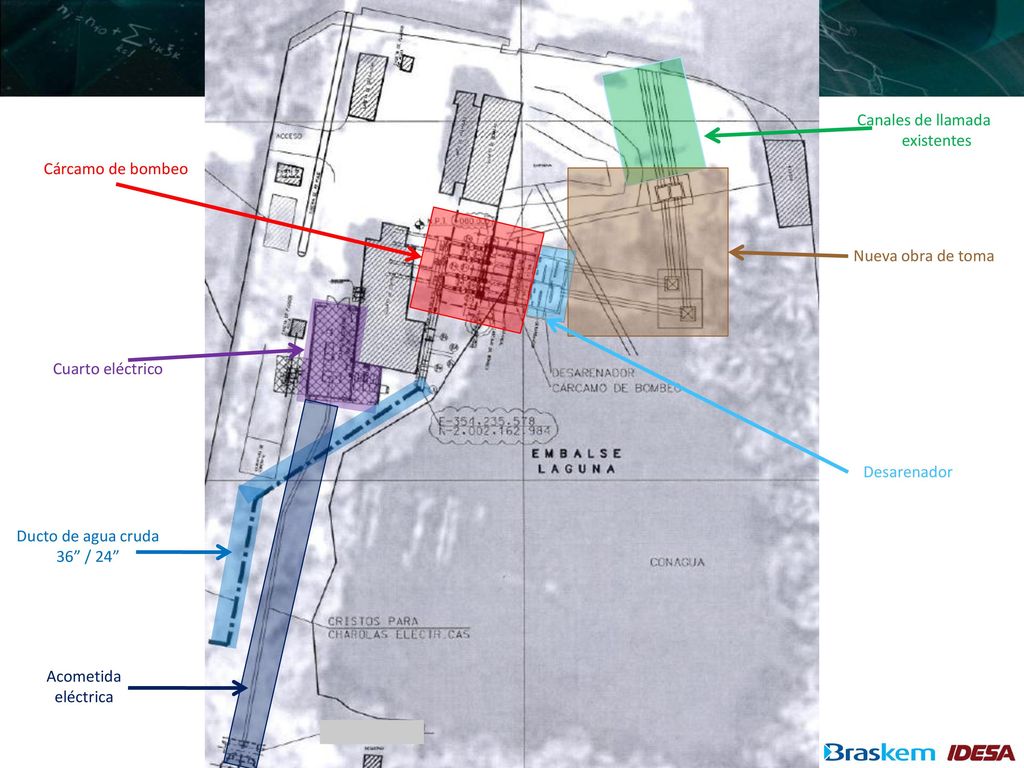

16 Canales de llamada existentes
Cárcamo de bombeo Nueva obra de toma Desarenador Cuarto eléctrico Acometida eléctrica Ducto de agua cruda 36” / 24”

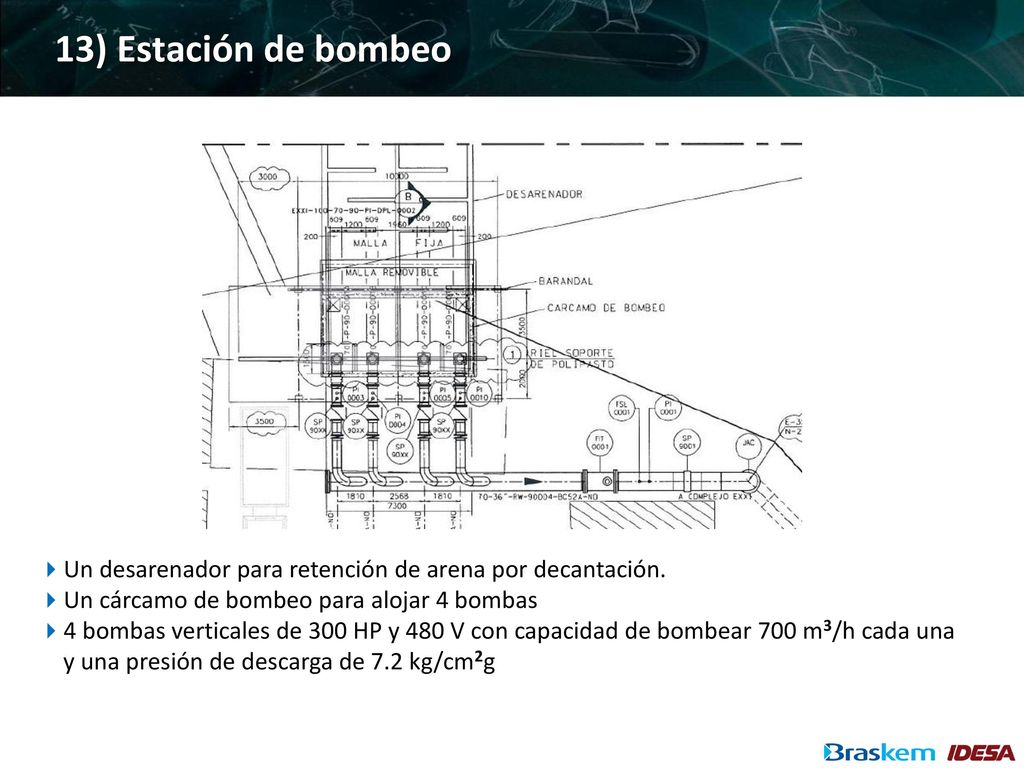

17 13) Estación de bombeo Un desarenador para retención de arena por decantación. Un cárcamo de bombeo para alojar 4 bombas 4 bombas verticales de 300 HP y 480 V con capacidad de bombear 700 m3/h cada una y una presión de descarga de 7.2 kg/cm2g

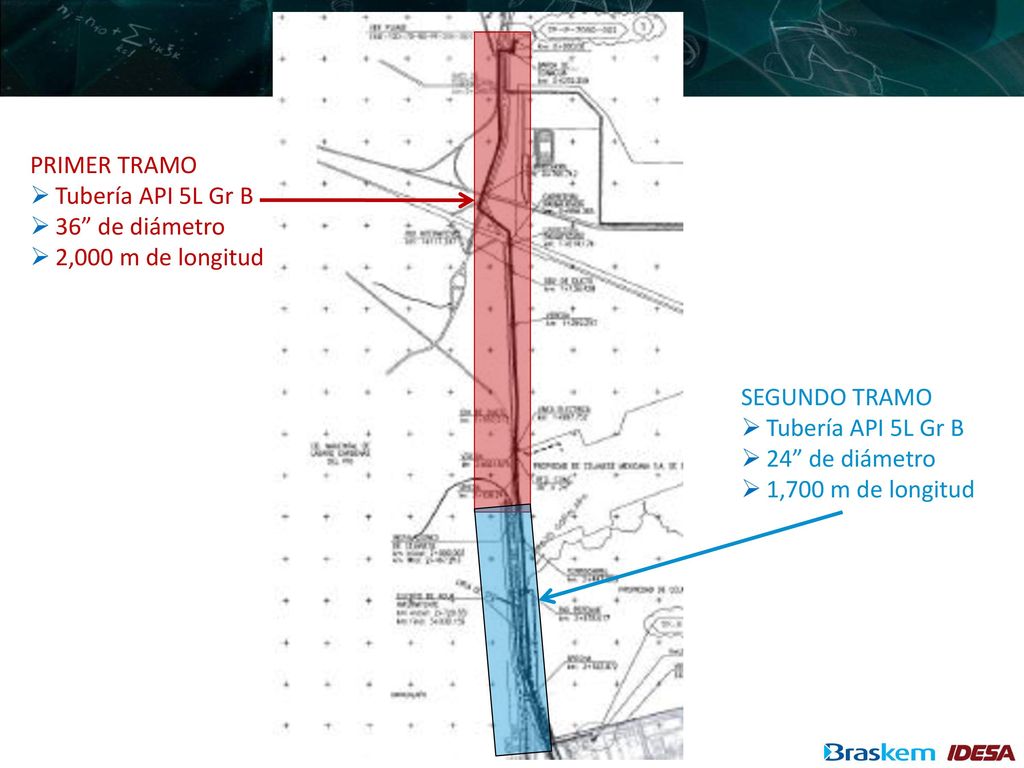

18 PRIMER TRAMO Tubería API 5L Gr B 36” de diámetro 2,000 m de longitud SEGUNDO TRAMO Tubería API 5L Gr B 24” de diámetro 1,700 m de longitud

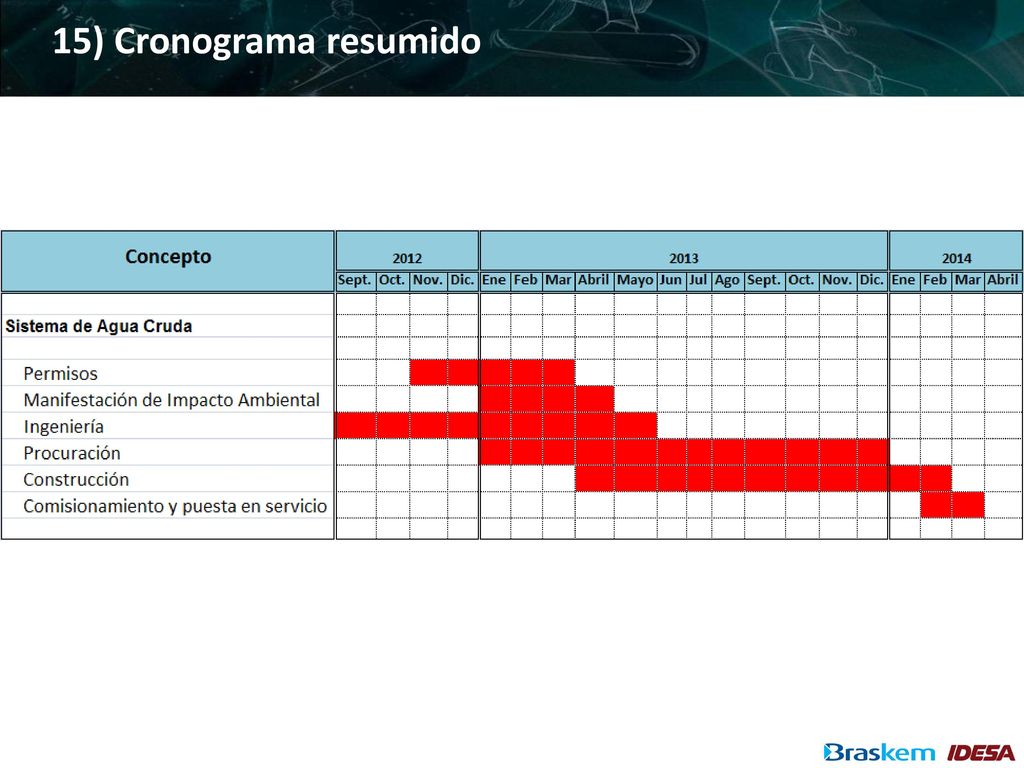

19 15) Cronograma resumido

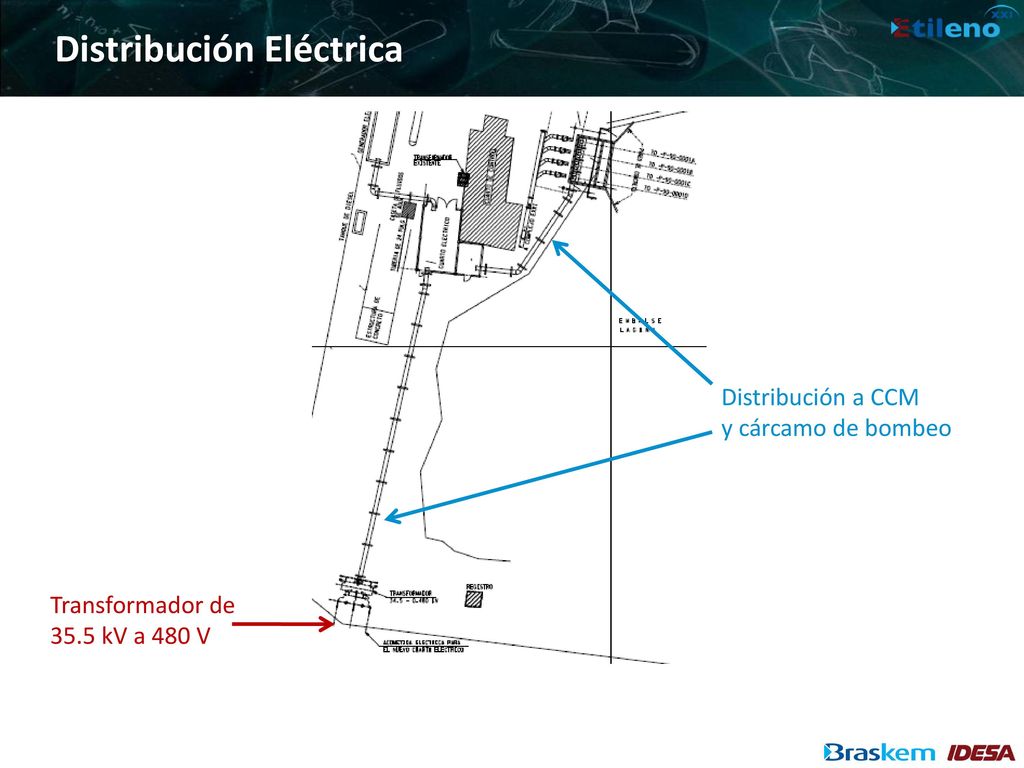

20 Distribución Eléctrica
Distribución a CCM y cárcamo de bombeo Transformador de 35.5 kV a 480 V
