1 RELLENO SANITARIO GARAGOA BOYACÁ
Jeisson Leguizamon Monroy Angela Natalia Merchán Torres

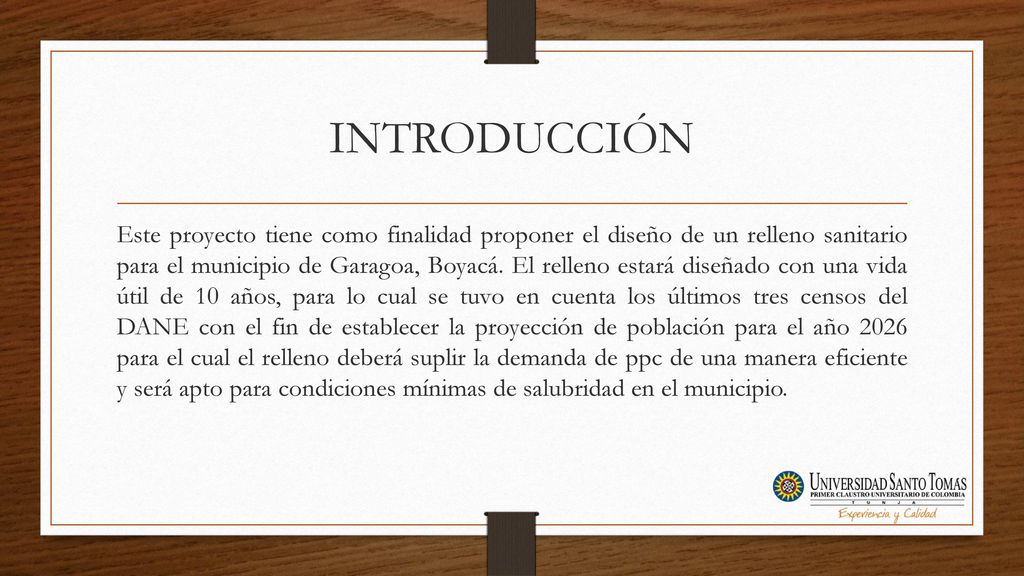

2 INTRODUCCIÓN Este proyecto tiene como finalidad proponer el diseño de un relleno sanitario para el municipio de Garagoa, Boyacá. El relleno estará diseñado con una vida útil de 10 años, para lo cual se tuvo en cuenta los últimos tres censos del DANE con el fin de establecer la proyección de población para el año para el cual el relleno deberá suplir la demanda de ppc de una manera eficiente y será apto para condiciones mínimas de salubridad en el municipio.

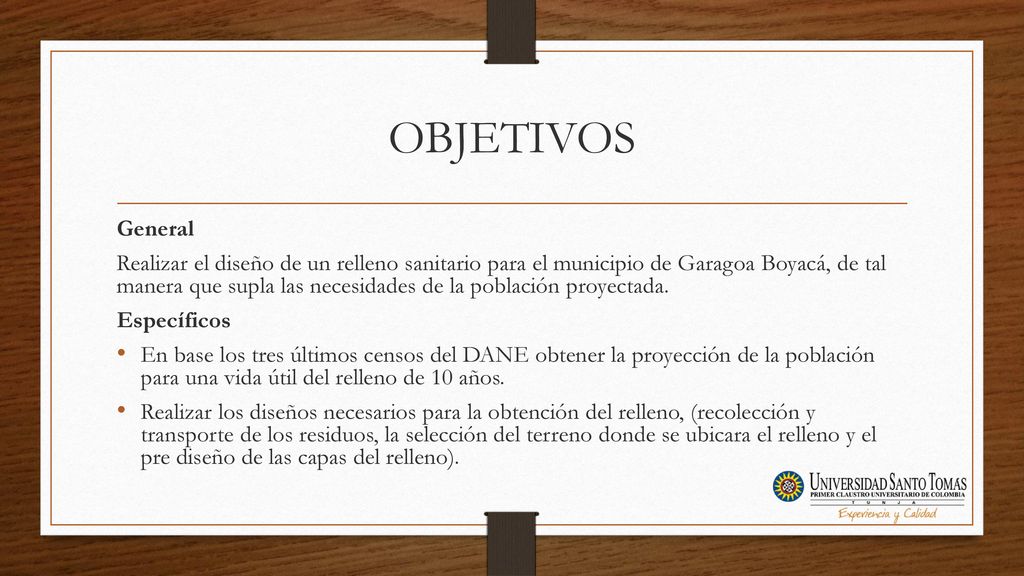

3 OBJETIVOS General Realizar el diseño de un relleno sanitario para el municipio de Garagoa Boyacá, de tal manera que supla las necesidades de la población proyectada. Específicos En base los tres últimos censos del DANE obtener la proyección de la población para una vida útil del relleno de 10 años. Realizar los diseños necesarios para la obtención del relleno, (recolección y transporte de los residuos, la selección del terreno donde se ubicara el relleno y el pre diseño de las capas del relleno).

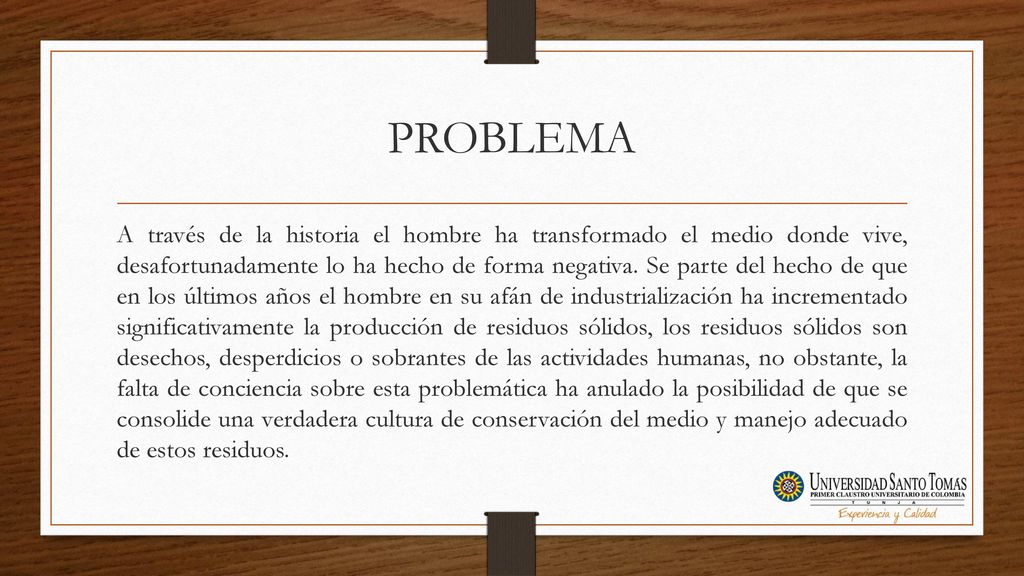

4 PROBLEMA A través de la historia el hombre ha transformado el medio donde vive, desafortunadamente lo ha hecho de forma negativa. Se parte del hecho de que en los últimos años el hombre en su afán de industrialización ha incrementado significativamente la producción de residuos sólidos, los residuos sólidos son desechos, desperdicios o sobrantes de las actividades humanas, no obstante, la falta de conciencia sobre esta problemática ha anulado la posibilidad de que se consolide una verdadera cultura de conservación del medio y manejo adecuado de estos residuos.

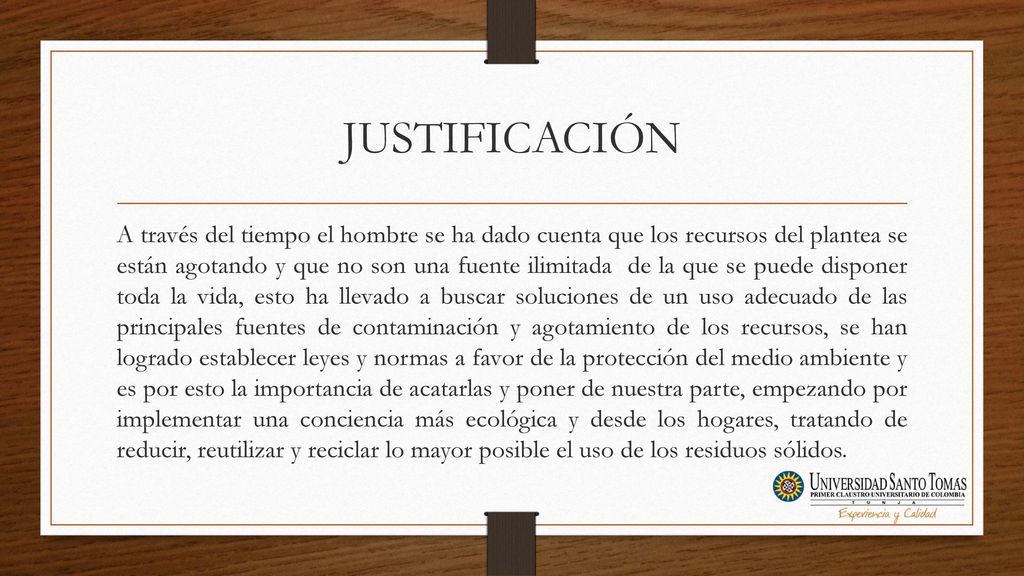

5 JUSTIFICACIÓN A través del tiempo el hombre se ha dado cuenta que los recursos del plantea se están agotando y que no son una fuente ilimitada de la que se puede disponer toda la vida, esto ha llevado a buscar soluciones de un uso adecuado de las principales fuentes de contaminación y agotamiento de los recursos, se han logrado establecer leyes y normas a favor de la protección del medio ambiente y es por esto la importancia de acatarlas y poner de nuestra parte, empezando por implementar una conciencia más ecológica y desde los hogares, tratando de reducir, reutilizar y reciclar lo mayor posible el uso de los residuos sólidos.

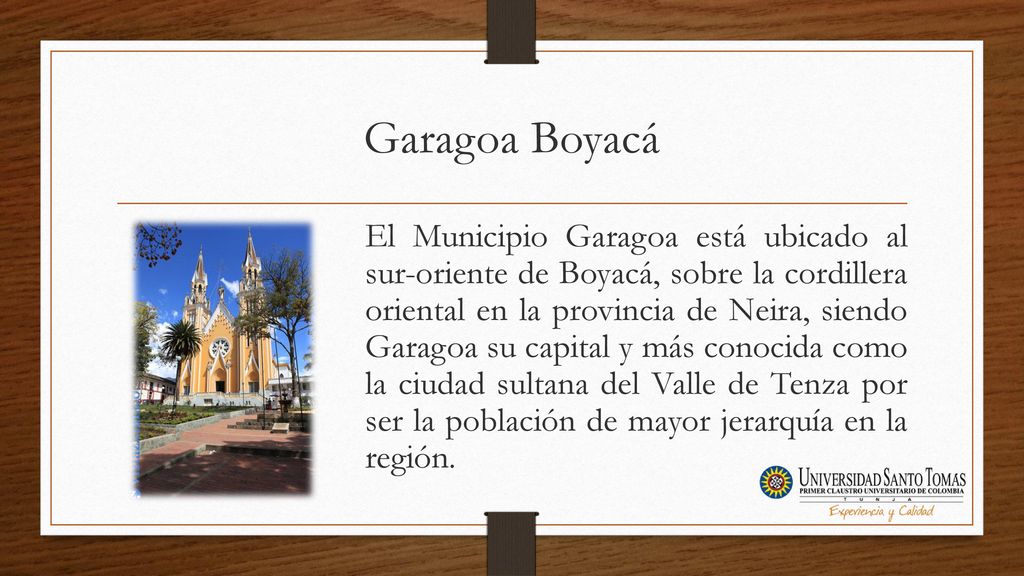

6 Garagoa Boyacá El Municipio Garagoa está ubicado al sur-oriente de Boyacá, sobre la cordillera oriental en la provincia de Neira, siendo Garagoa su capital y más conocida como la ciudad sultana del Valle de Tenza por ser la población de mayor jerarquía en la región.

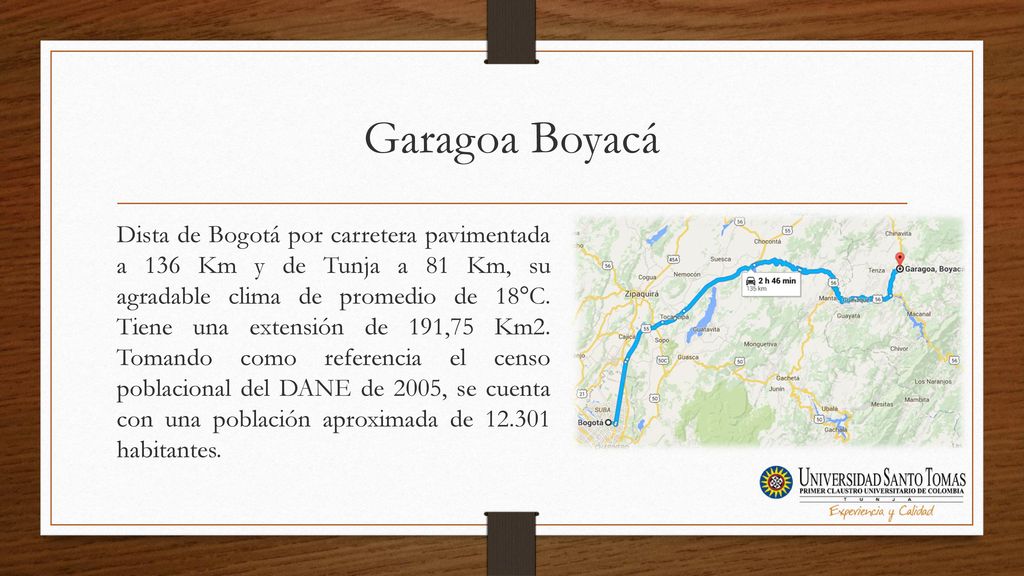

7 Garagoa Boyacá Dista de Bogotá por carretera pavimentada a 136 Km y de Tunja a 81 Km, su agradable clima de promedio de 18°C. Tiene una extensión de 191,75 Km2. Tomando como referencia el censo poblacional del DANE de 2005, se cuenta con una población aproximada de habitantes.

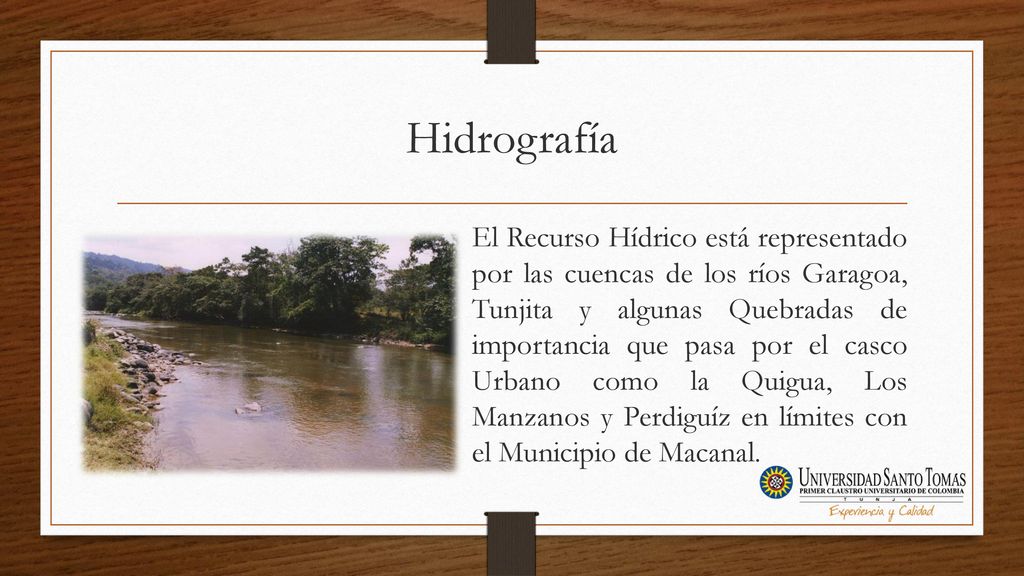

8 Hidrografía El Recurso Hídrico está representado por las cuencas de los ríos Garagoa, Tunjita y algunas Quebradas de importancia que pasa por el casco Urbano como la Quigua, Los Manzanos y Perdiguíz en límites con el Municipio de Macanal.

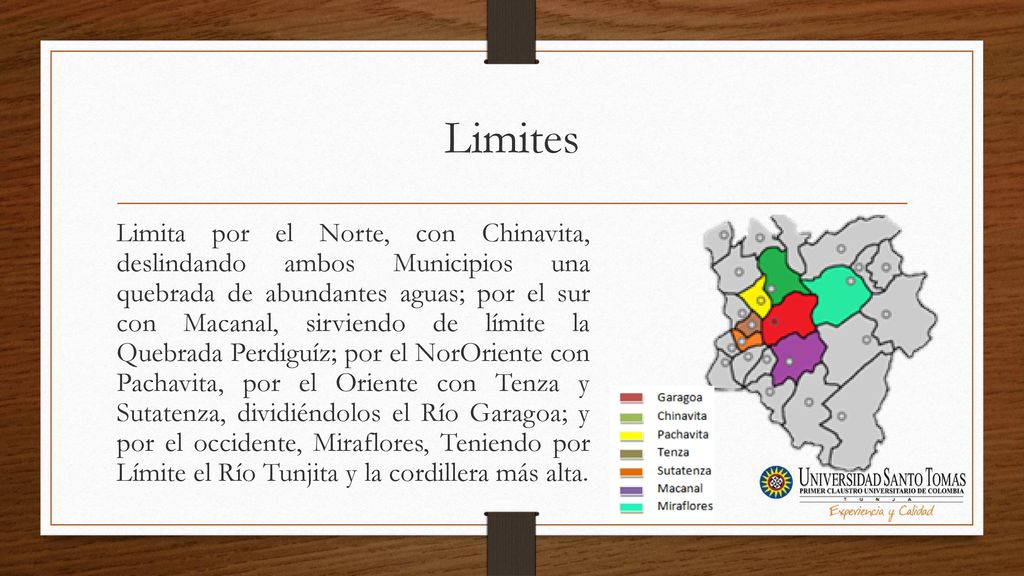

9 Limites Limita por el Norte, con Chinavita, deslindando ambos Municipios una quebrada de abundantes aguas; por el sur con Macanal, sirviendo de límite la Quebrada Perdiguíz; por el NorOriente con Pachavita, por el Oriente con Tenza y Sutatenza, dividiéndolos el Río Garagoa; y por el occidente, Miraflores, Teniendo por Límite el Río Tunjita y la cordillera más alta.

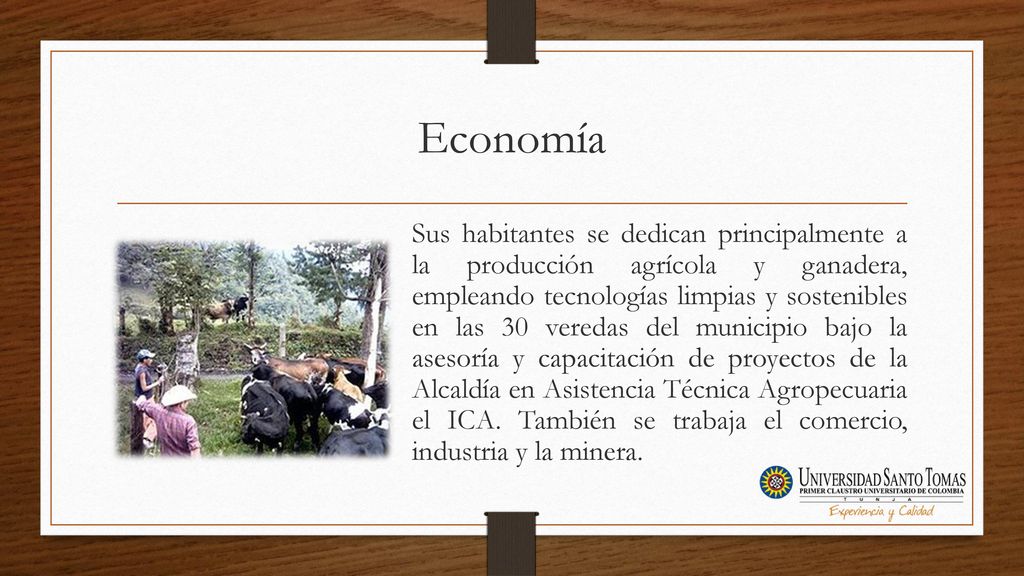

10 Economía Sus habitantes se dedican principalmente a la producción agrícola y ganadera, empleando tecnologías limpias y sostenibles en las 30 veredas del municipio bajo la asesoría y capacitación de proyectos de la Alcaldía en Asistencia Técnica Agropecuaria el ICA. También se trabaja el comercio, industria y la minera.

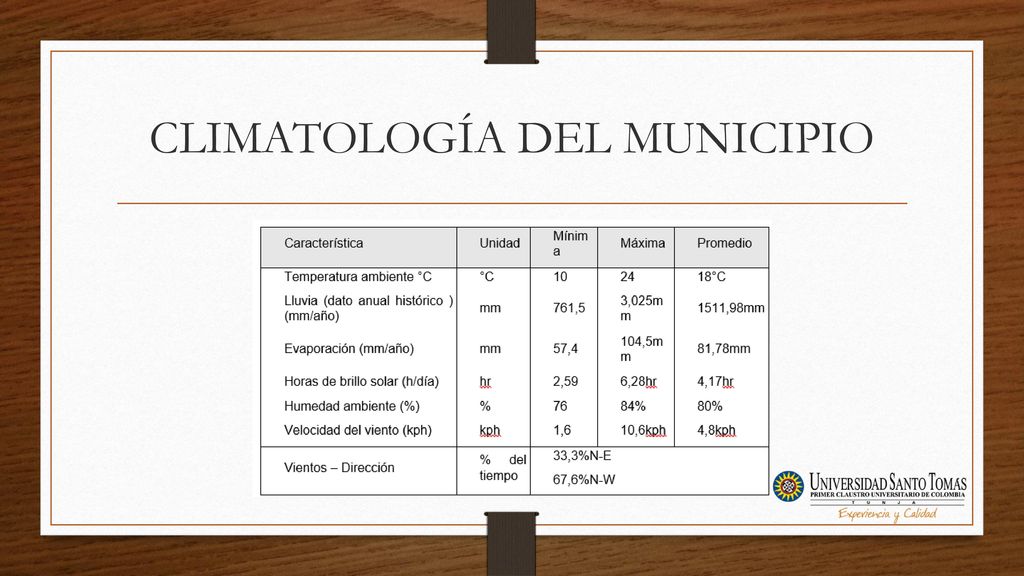

11 CLIMATOLOGÍA DEL MUNICIPIO

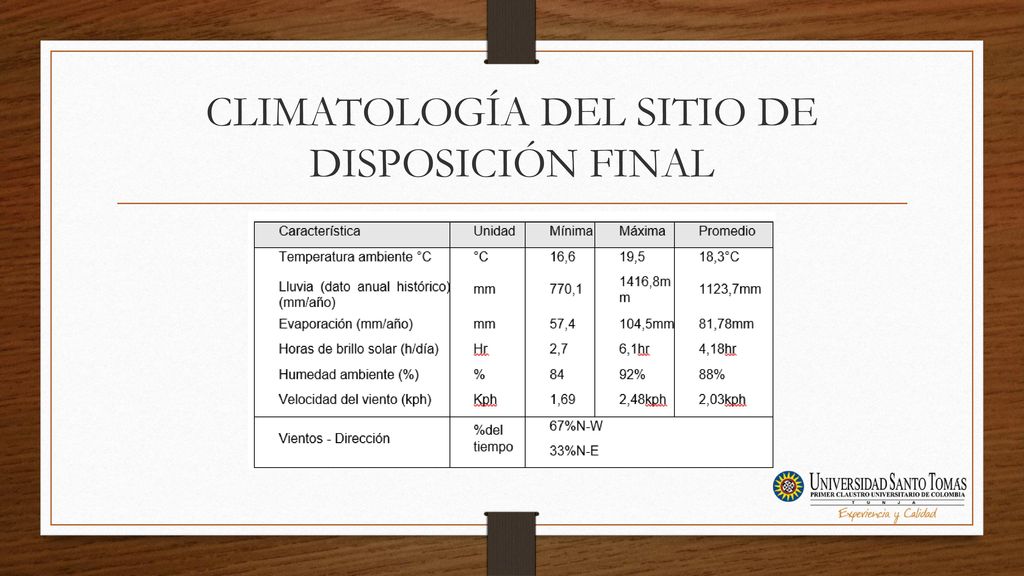

12 CLIMATOLOGÍA DEL SITIO DE DISPOSICIÓN FINAL

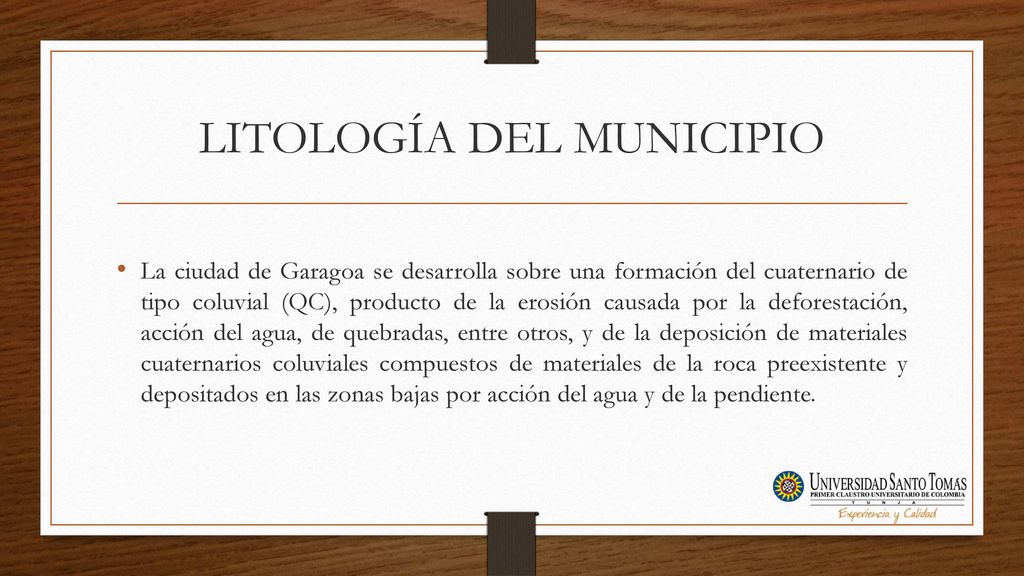

13 LITOLOGÍA DEL MUNICIPIO
La ciudad de Garagoa se desarrolla sobre una formación del cuaternario de tipo coluvial (QC), producto de la erosión causada por la deforestación, acción del agua, de quebradas, entre otros, y de la deposición de materiales cuaternarios coluviales compuestos de materiales de la roca preexistente y depositados en las zonas bajas por acción del agua y de la pendiente. Es atravesado de sur oeste a norte por el anticlinal de Garagoa cuyo eje tiene una dirección N 30° E y su buzamiento promedio es de 35° al NW en el flanco occidental, en su núcleo afloran rocas de la formación areniscas de las juntas, clasificados como rocas, areniscas cuarzosas y compactadas aun cuando presentan algunas rocas de mediana resistencia que inciden en las geoformas, esta formación corresponde a un miembro permeable a la base representado principalmente por areniscas cuarzosas de grano fino articulados con lutitas que permiten clasificarlo como un miembro permeable y con características litológicas para confirmar el fluido y tenerlo en cuenta como acuífero en algunas zonas.

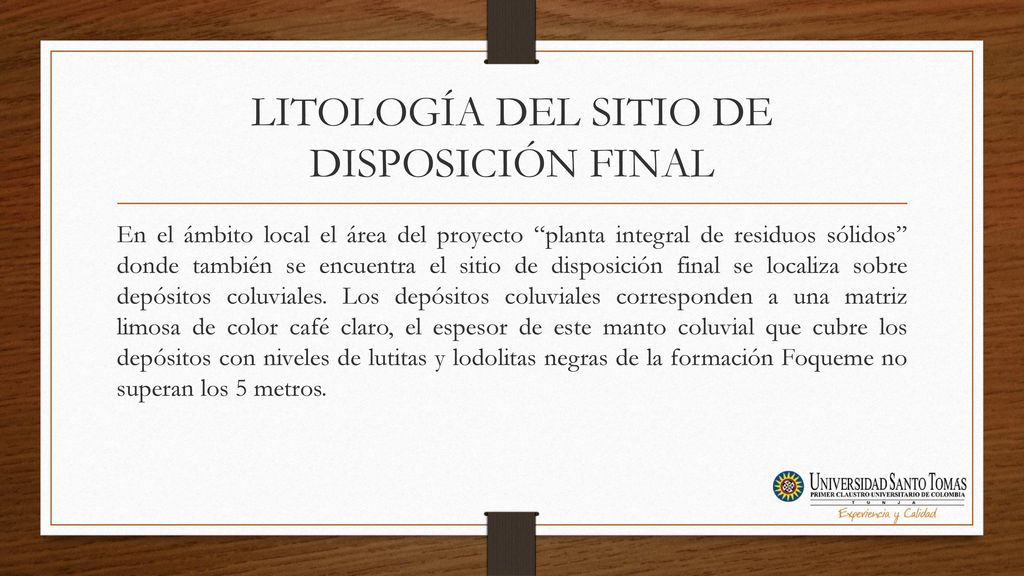

14 LITOLOGÍA DEL SITIO DE DISPOSICIÓN FINAL
En el ámbito local el área del proyecto “planta integral de residuos sólidos” donde también se encuentra el sitio de disposición final se localiza sobre depósitos coluviales. Los depósitos coluviales corresponden a una matriz limosa de color café claro, el espesor de este manto coluvial que cubre los depósitos con niveles de lutitas y lodolitas negras de la formación Foqueme no superan los 5 metros. Hacia la parte oriental del área del proyecto, sobre la vía que conduce de Garagoa a las Juntas se encuentran areniscas cuarzosas de grano fino, con estratificación delgada y además diaclasadas, las cuales se explotan. El material es utilizado para mantenimiento de carreteras.

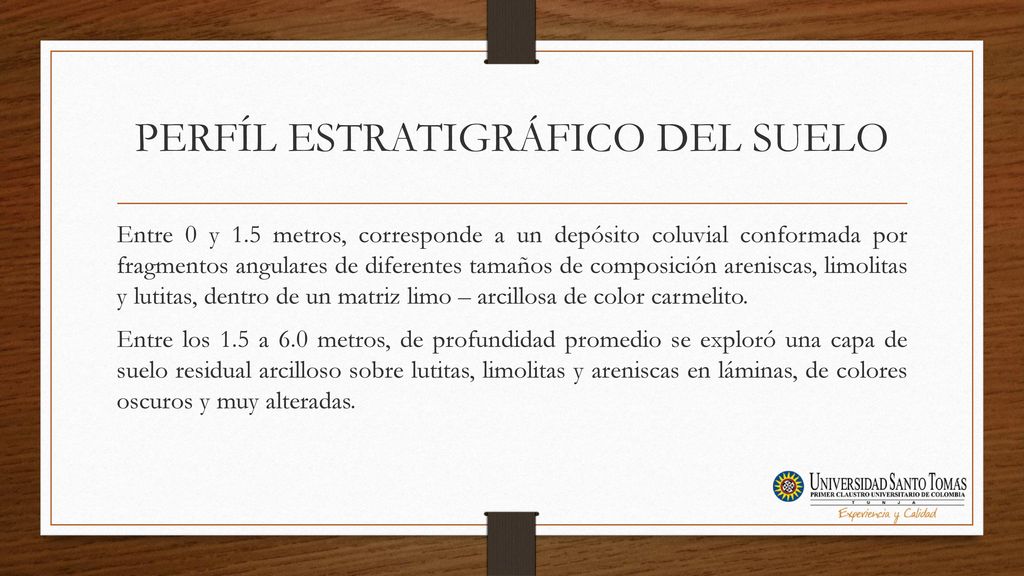

15 PERFÍL ESTRATIGRÁFICO DEL SUELO
Entre 0 y 1.5 metros, corresponde a un depósito coluvial conformada por fragmentos angulares de diferentes tamaños de composición areniscas, limolitas y lutitas, dentro de un matriz limo – arcillosa de color carmelito. Entre los 1.5 a 6.0 metros, de profundidad promedio se exploró una capa de suelo residual arcilloso sobre lutitas, limolitas y areniscas en láminas, de colores oscuros y muy alteradas. El principal aspecto negativo del perfil es la alta fragilidad ante los fenómenos erosivos, principalmente ante la acción del agua.

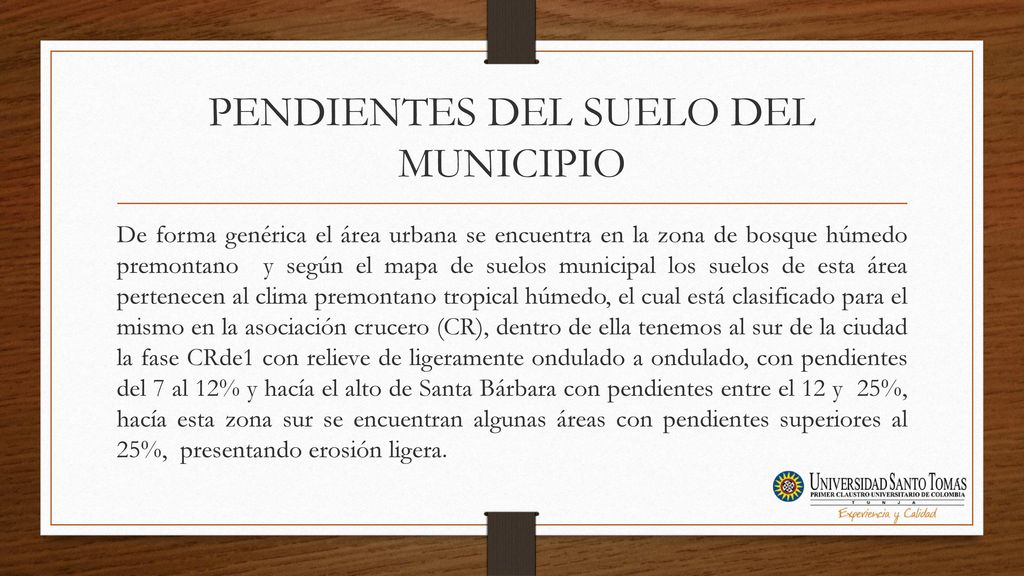

16 PENDIENTES DEL SUELO DEL MUNICIPIO
De forma genérica el área urbana se encuentra en la zona de bosque húmedo premontano y según el mapa de suelos municipal los suelos de esta área pertenecen al clima premontano tropical húmedo, el cual está clasificado para el mismo en la asociación crucero (CR), dentro de ella tenemos al sur de la ciudad la fase CRde1 con relieve de ligeramente ondulado a ondulado, con pendientes del 7 al 12% y hacía el alto de Santa Bárbara con pendientes entre el 12 y 25%, hacía esta zona sur se encuentran algunas áreas con pendientes superiores al 25%, presentando erosión ligera.

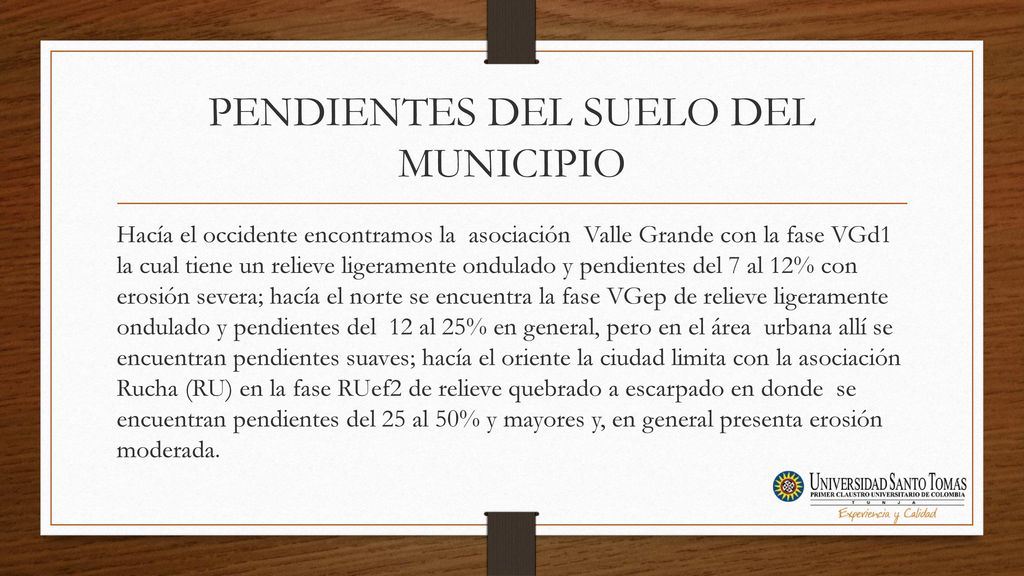

17 PENDIENTES DEL SUELO DEL MUNICIPIO
Hacía el occidente encontramos la asociación Valle Grande con la fase VGd1 la cual tiene un relieve ligeramente ondulado y pendientes del 7 al 12% con erosión severa; hacía el norte se encuentra la fase VGep de relieve ligeramente ondulado y pendientes del 12 al 25% en general, pero en el área urbana allí se encuentran pendientes suaves; hacía el oriente la ciudad limita con la asociación Rucha (RU) en la fase RUef2 de relieve quebrado a escarpado en donde se encuentran pendientes del 25 al 50% y mayores y, en general presenta erosión moderada.

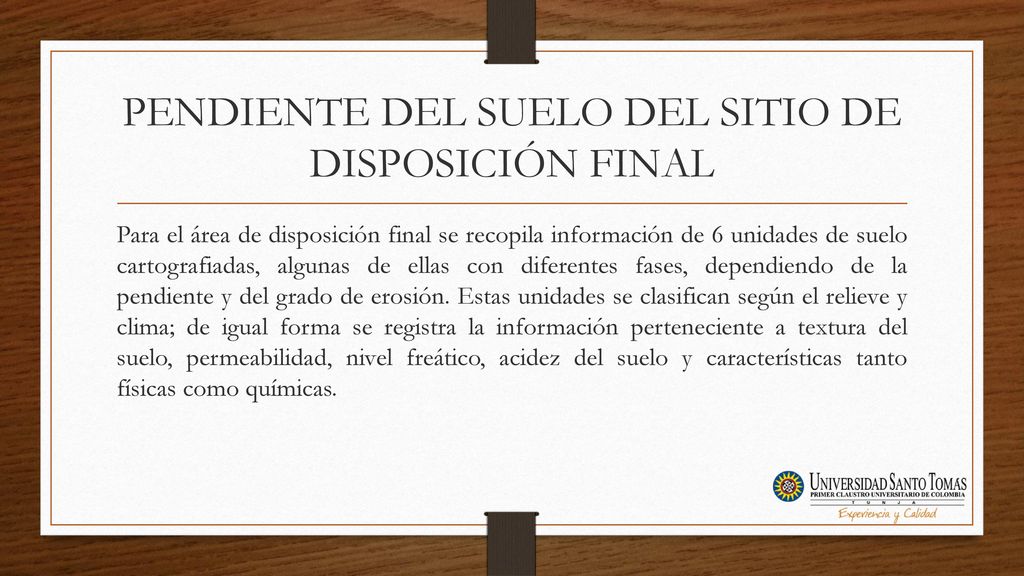

18 PENDIENTE DEL SUELO DEL SITIO DE DISPOSICIÓN FINAL
Para el área de disposición final se recopila información de 6 unidades de suelo cartografiadas, algunas de ellas con diferentes fases, dependiendo de la pendiente y del grado de erosión. Estas unidades se clasifican según el relieve y clima; de igual forma se registra la información perteneciente a textura del suelo, permeabilidad, nivel freático, acidez del suelo y características tanto físicas como químicas.

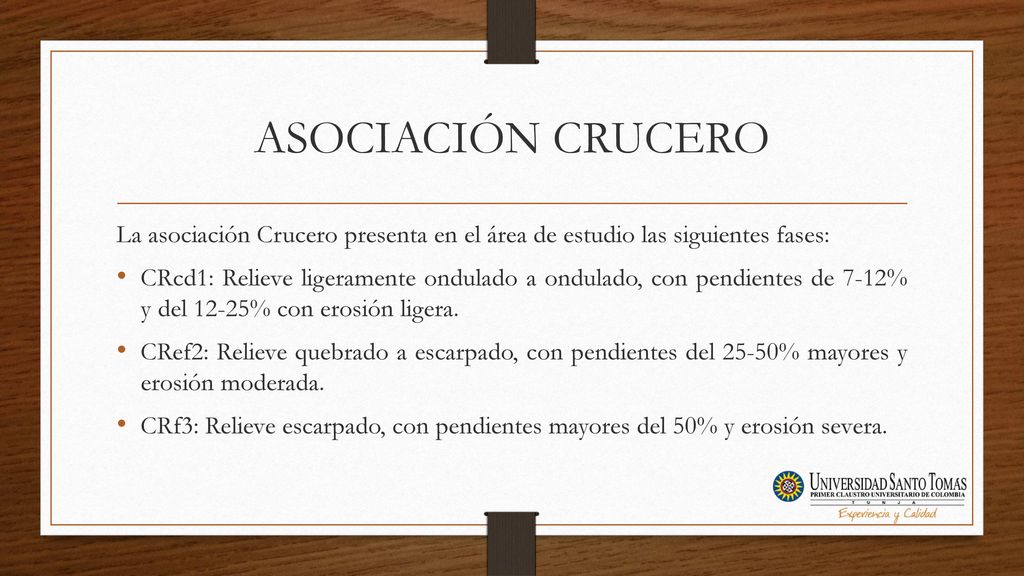

19 ASOCIACIÓN CRUCERO La asociación Crucero presenta en el área de estudio las siguientes fases: CRcd1: Relieve ligeramente ondulado a ondulado, con pendientes de 7-12% y del 12-25% con erosión ligera. CRef2: Relieve quebrado a escarpado, con pendientes del 25-50% mayores y erosión moderada. CRf3: Relieve escarpado, con pendientes mayores del 50% y erosión severa.

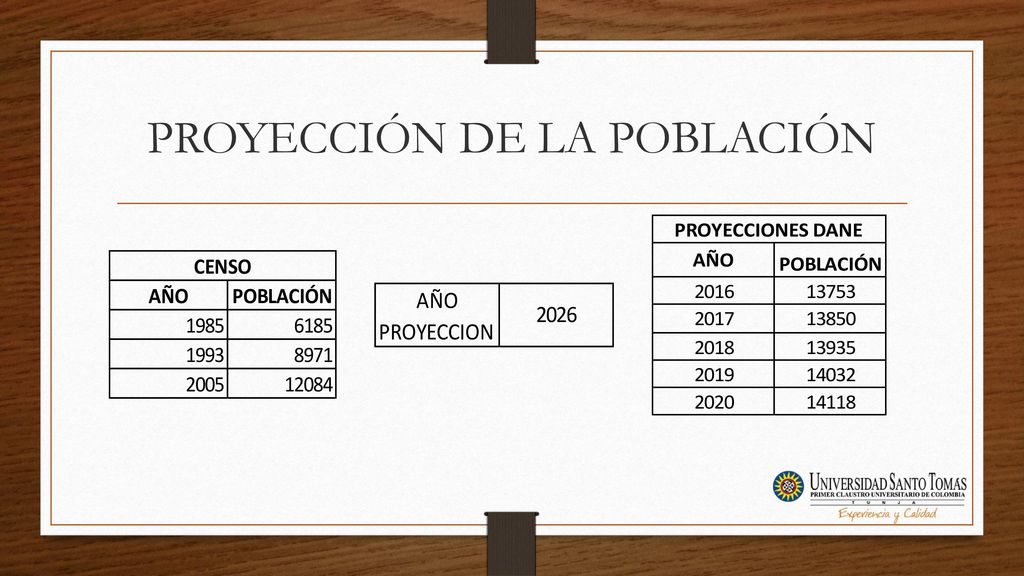

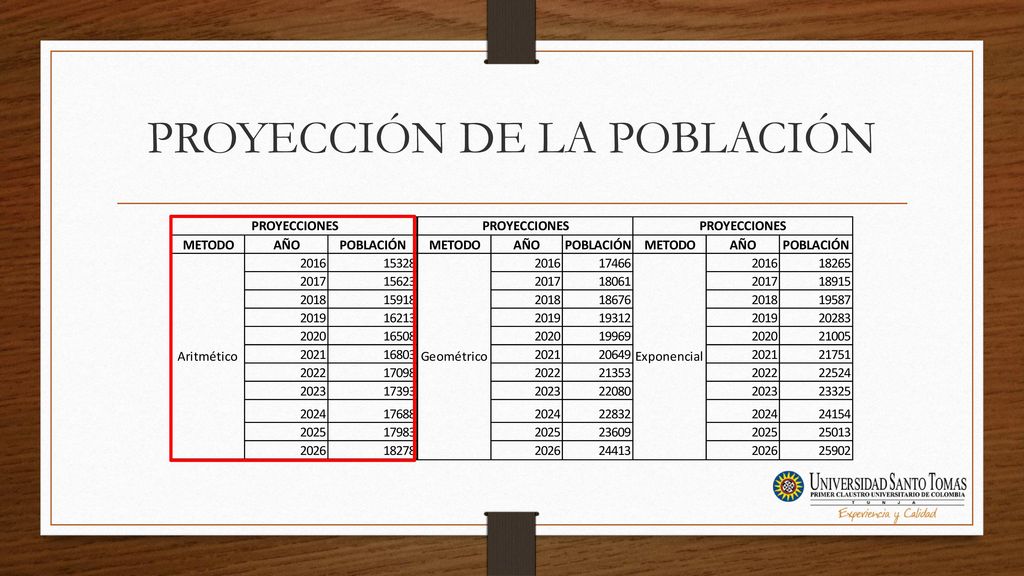

20 PROYECCIÓN DE LA POBLACIÓN

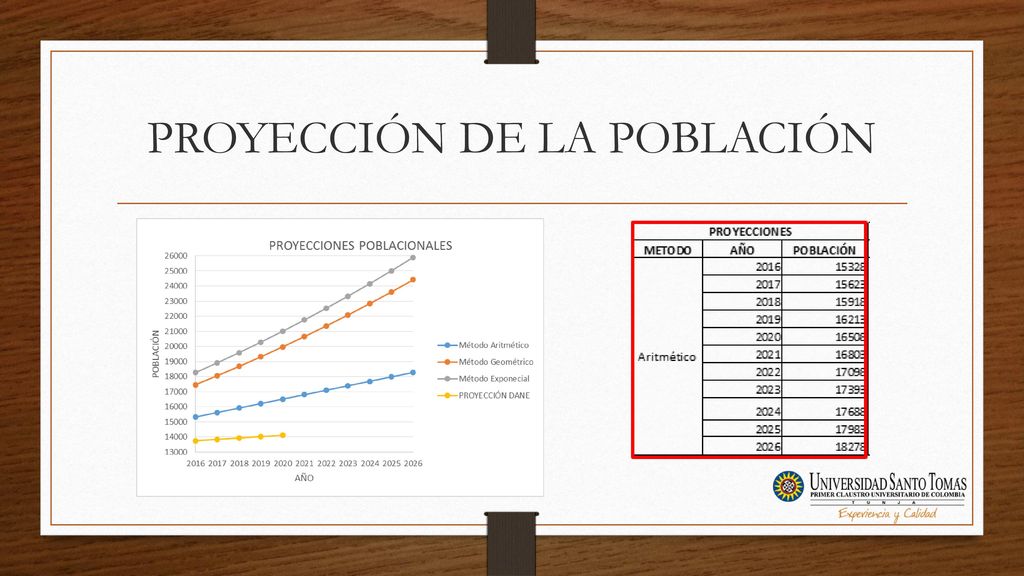

21 PROYECCIÓN DE LA POBLACIÓN

22 PROYECCIÓN DE LA POBLACIÓN

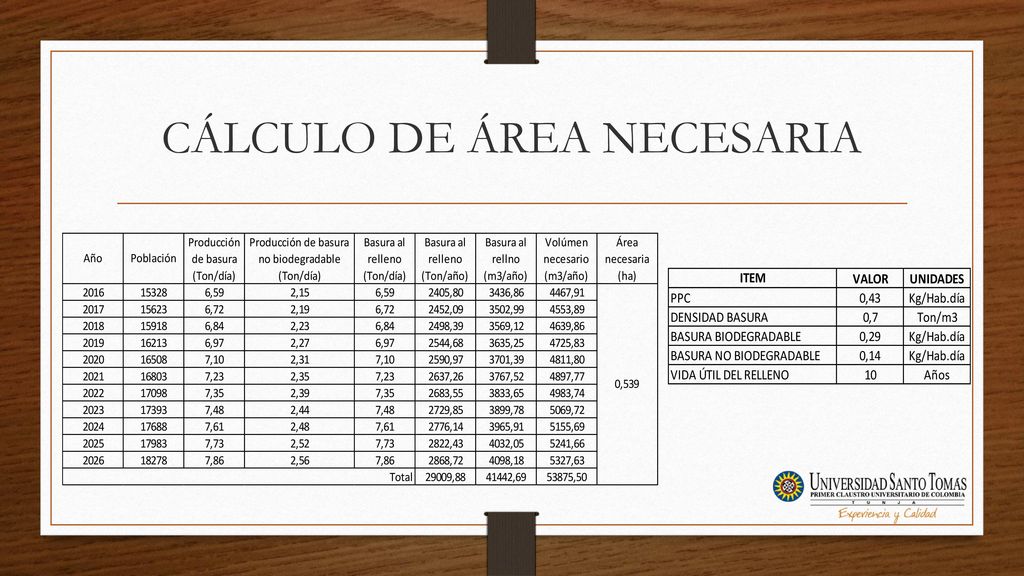

23 CÁLCULO DE ÁREA NECESARIA

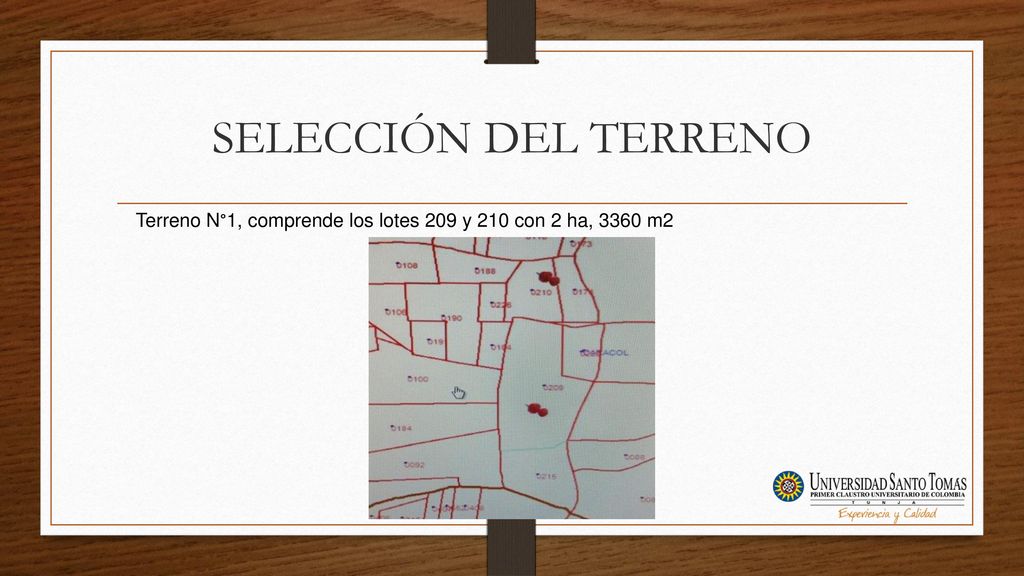

24 SELECCIÓN DEL TERRENO Terreno N°1, comprende los lotes 209 y 210 con 2 ha, 3360 m2

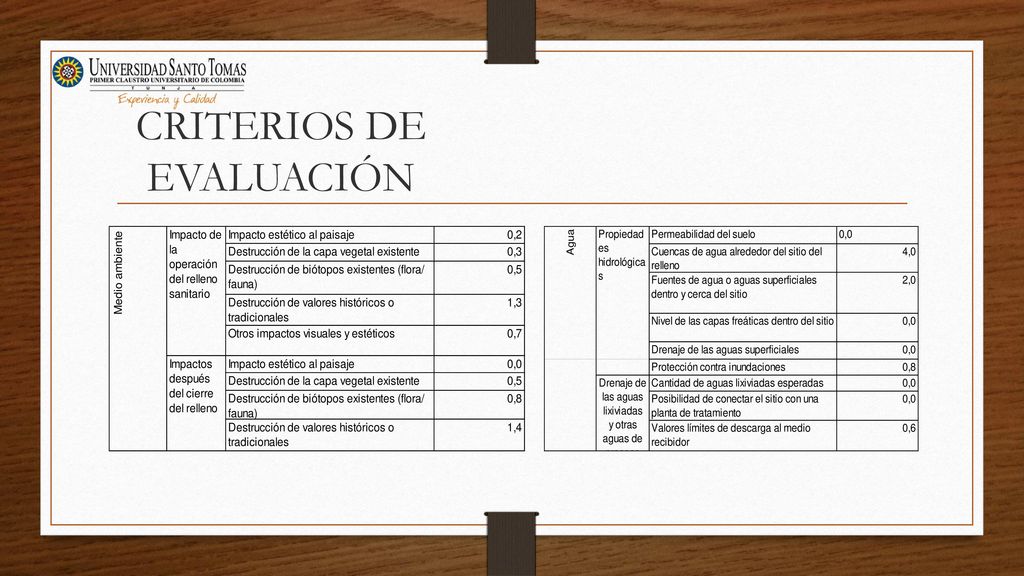

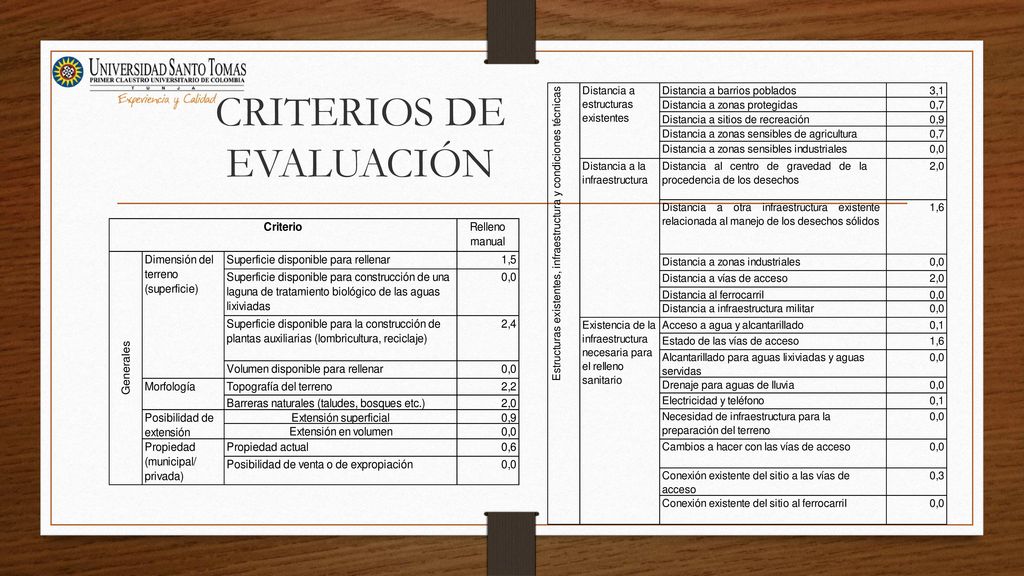

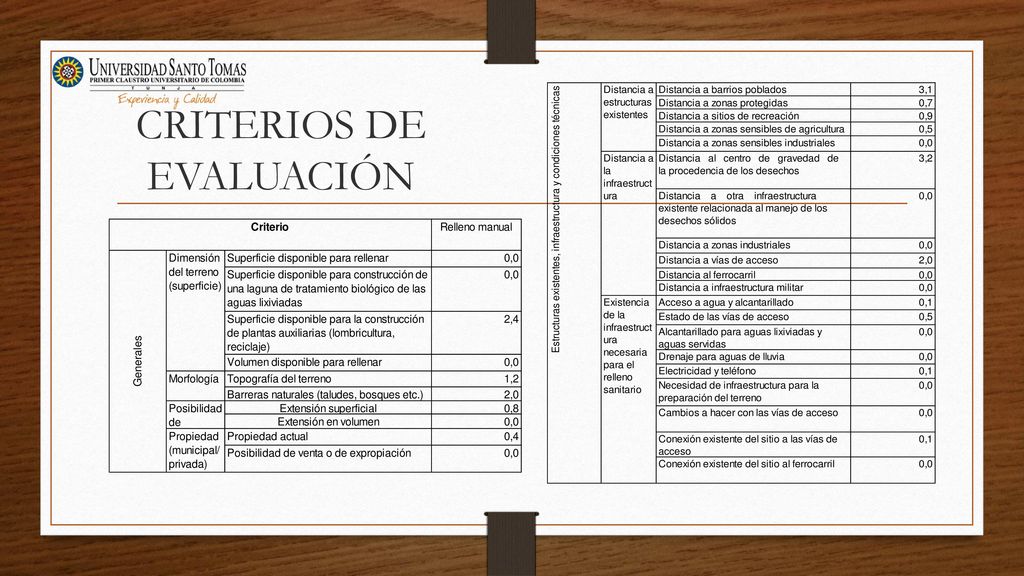

25 CRITERIOS DE EVALUACIÓN

26 CRITERIOS DE EVALUACIÓN

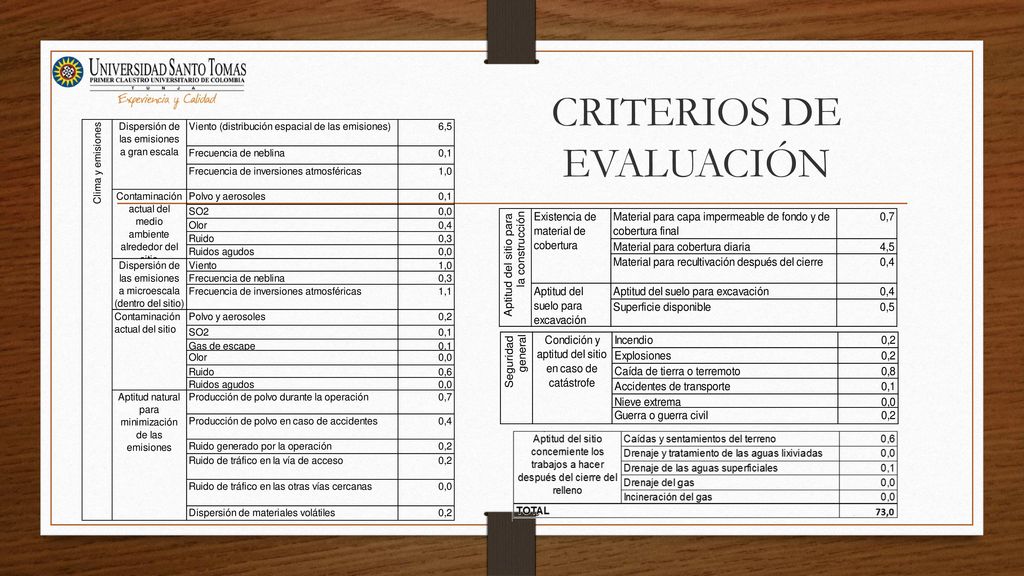

27 CRITERIOS DE EVALUACIÓN

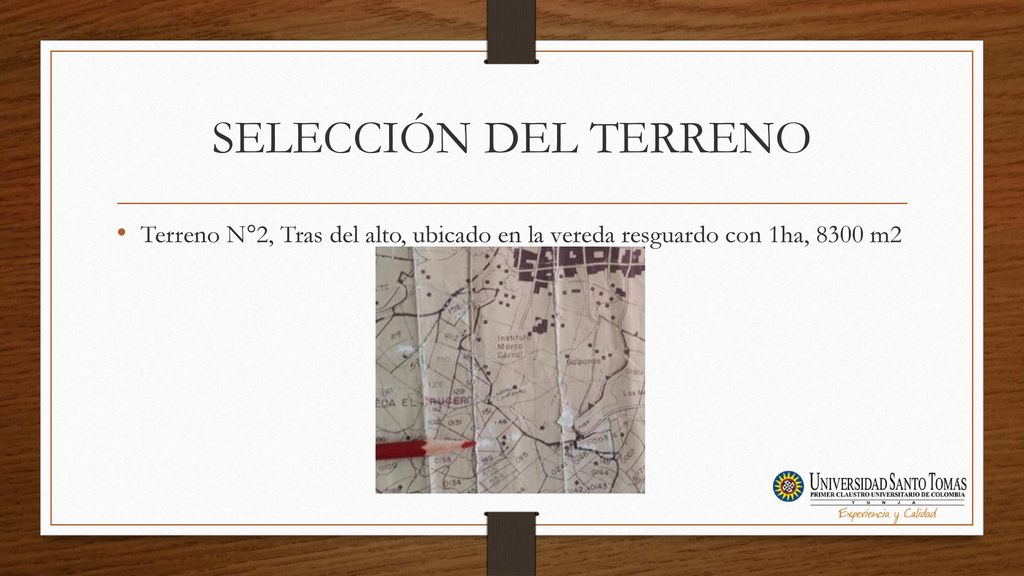

28 SELECCIÓN DEL TERRENO Terreno N°2, Tras del alto, ubicado en la vereda resguardo con 1ha, 8300 m2

29 CRITERIOS DE EVALUACIÓN

30 CRITERIOS DE EVALUACIÓN

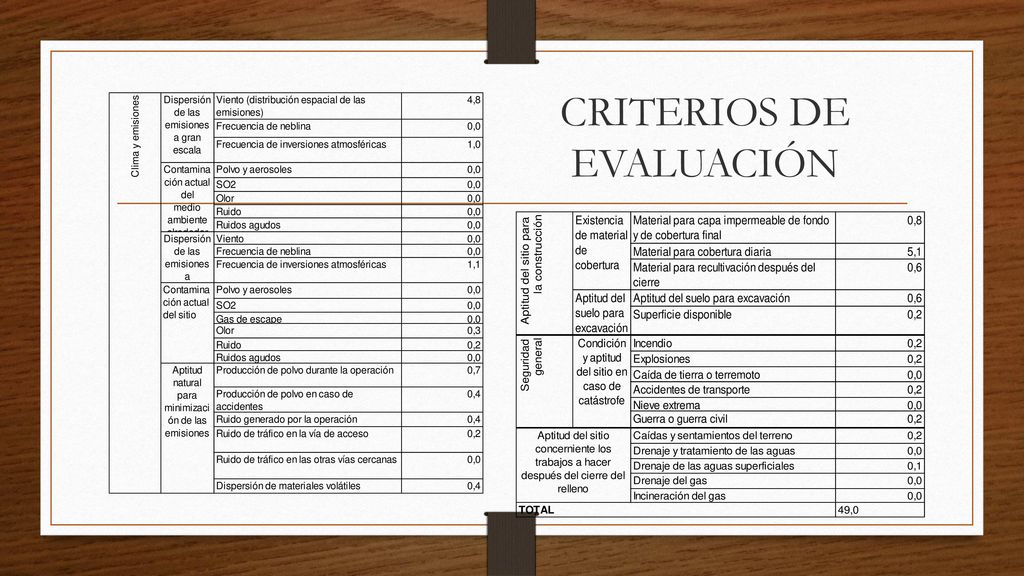

31 CRITERIOS DE EVALUACIÓN

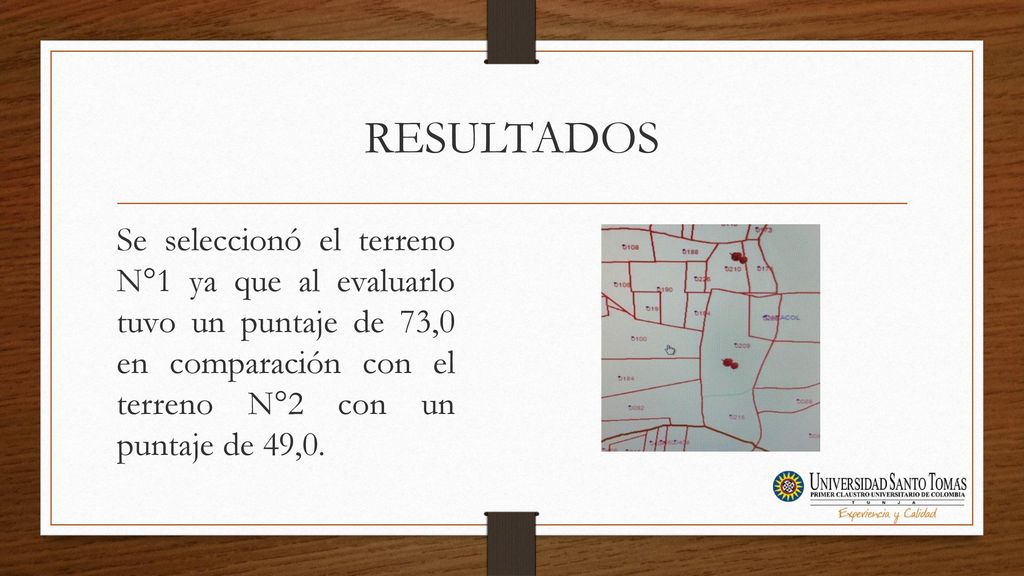

32 RESULTADOS Se seleccionó el terreno N°1 ya que al evaluarlo tuvo un puntaje de 73,0 en comparación con el terreno N°2 con un puntaje de 49,0.

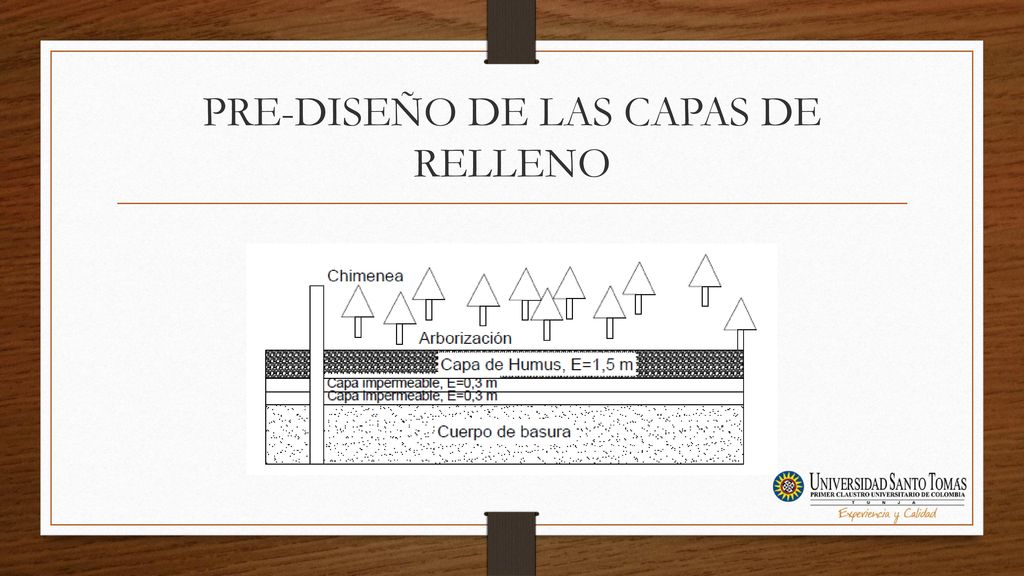

33 PRE-DISEÑO DE LAS CAPAS DE RELLENO

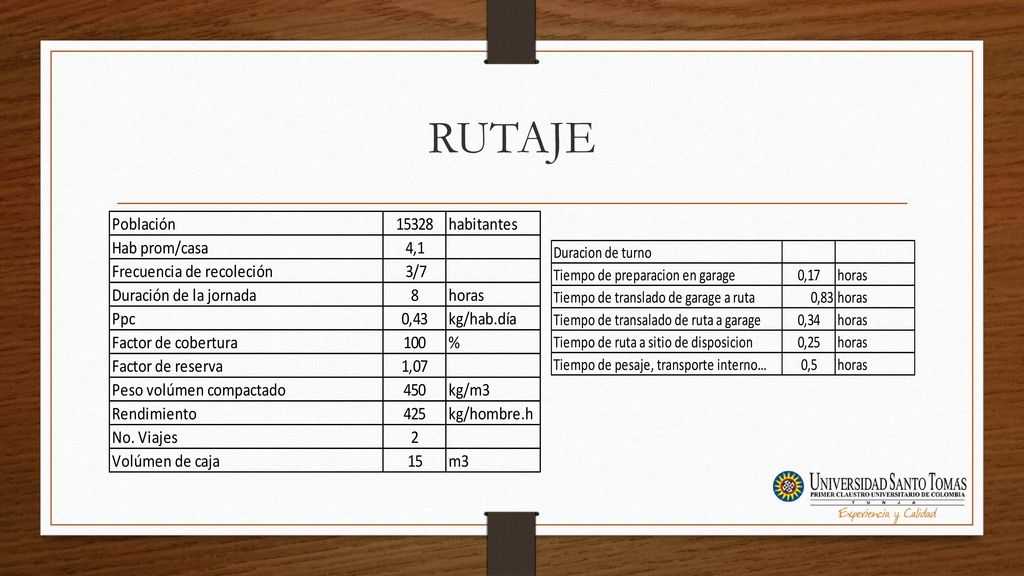

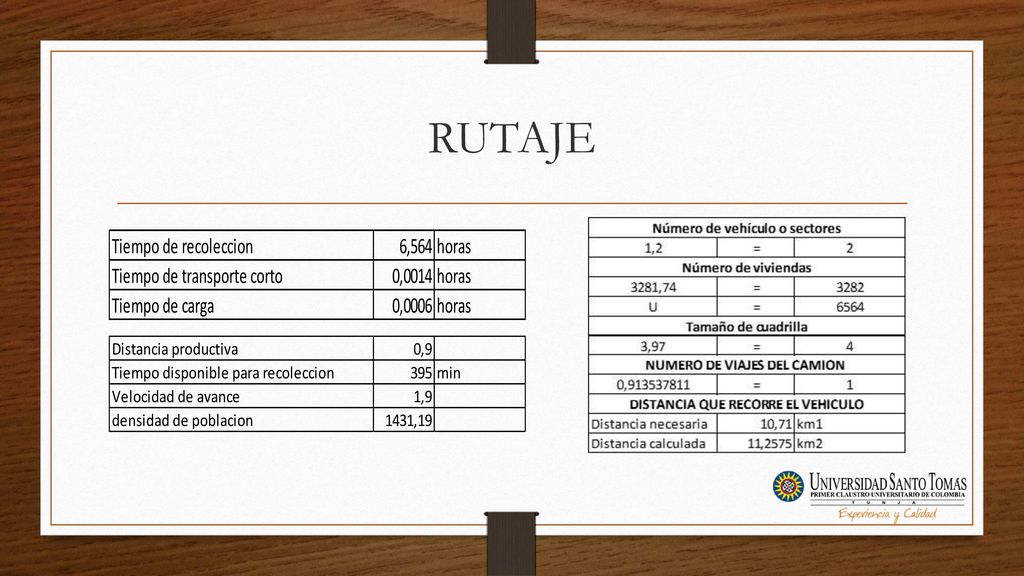

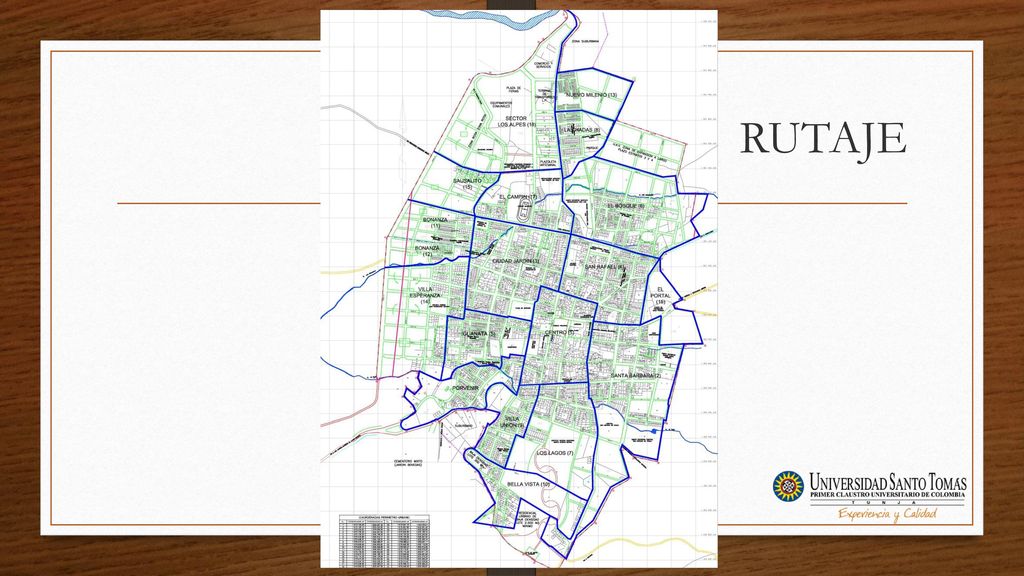

34 RUTAJE

35 RUTAJE

36 RUTAJE

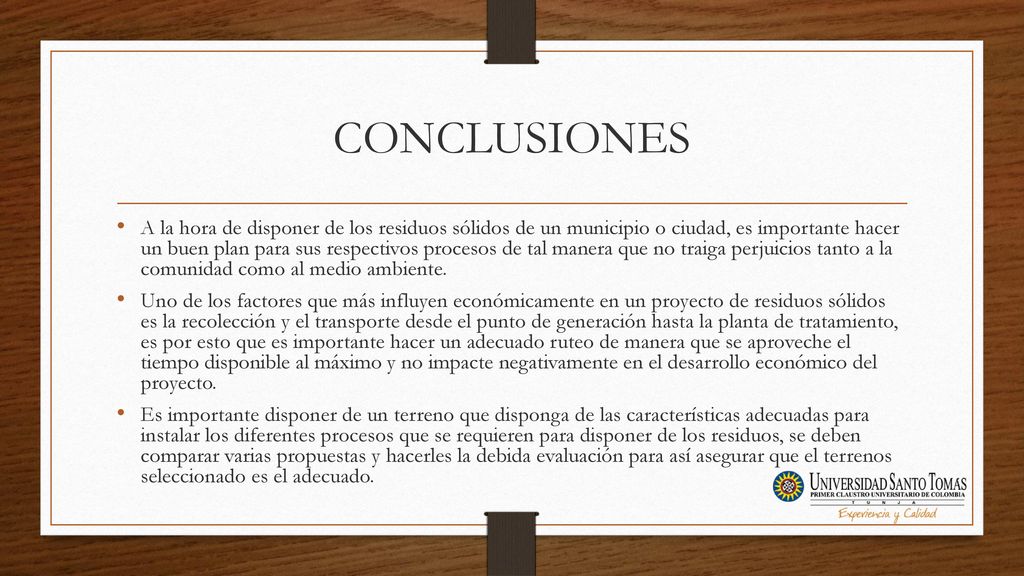

37 CONCLUSIONES A la hora de disponer de los residuos sólidos de un municipio o ciudad, es importante hacer un buen plan para sus respectivos procesos de tal manera que no traiga perjuicios tanto a la comunidad como al medio ambiente. Uno de los factores que más influyen económicamente en un proyecto de residuos sólidos es la recolección y el transporte desde el punto de generación hasta la planta de tratamiento, es por esto que es importante hacer un adecuado ruteo de manera que se aproveche el tiempo disponible al máximo y no impacte negativamente en el desarrollo económico del proyecto. Es importante disponer de un terreno que disponga de las características adecuadas para instalar los diferentes procesos que se requieren para disponer de los residuos, se deben comparar varias propuestas y hacerles la debida evaluación para así asegurar que el terrenos seleccionado es el adecuado.

38 ¡GRACIAS!
