Espectro electromagnetico Javier Benavides Camacho.

Presentación del tema: "Espectro electromagnetico Javier Benavides Camacho."— Transcripción de la presentación:

1

2 Espectro electromagnetico Javier Benavides Camacho

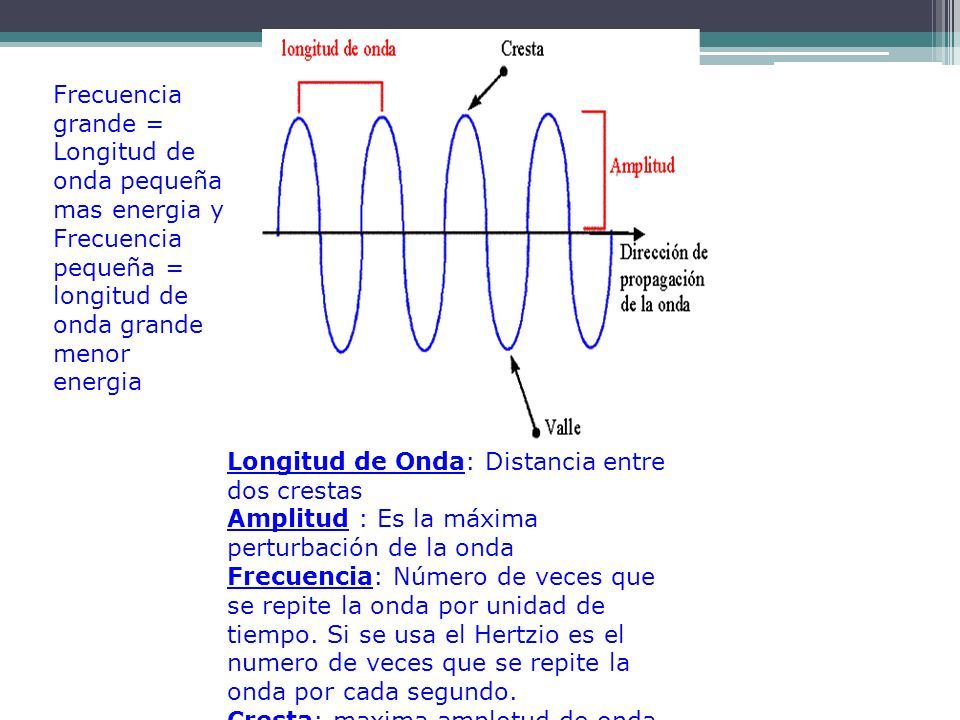

3 Longitud de Onda: Distancia entre dos crestas Amplitud : Es la máxima perturbación de la onda Frecuencia: Número de veces que se repite la onda por unidad de tiempo. Si se usa el Hertzio es el numero de veces que se repite la onda por cada segundo. Cresta: maxima amplotud de onda Valle: punto mas bajo de dicha onda Frecuencia grande = Longitud de onda pequeña mas energia y Frecuencia pequeña = longitud de onda grande menor energia

4 Antes se pensaba que nada se podía propaga r por el vacío y que las ondas electromagnéti cas necesitaban un medio en el que viajar. Es algo que te rodea, que te bombardea No se puede tocar ni sentir Son similares a las ondas del mar, es decir transmiten energia debido a la vibracion de particulas cargadas Estas Tiene propiedades magneticas y electricas A 299.792,458 km/s

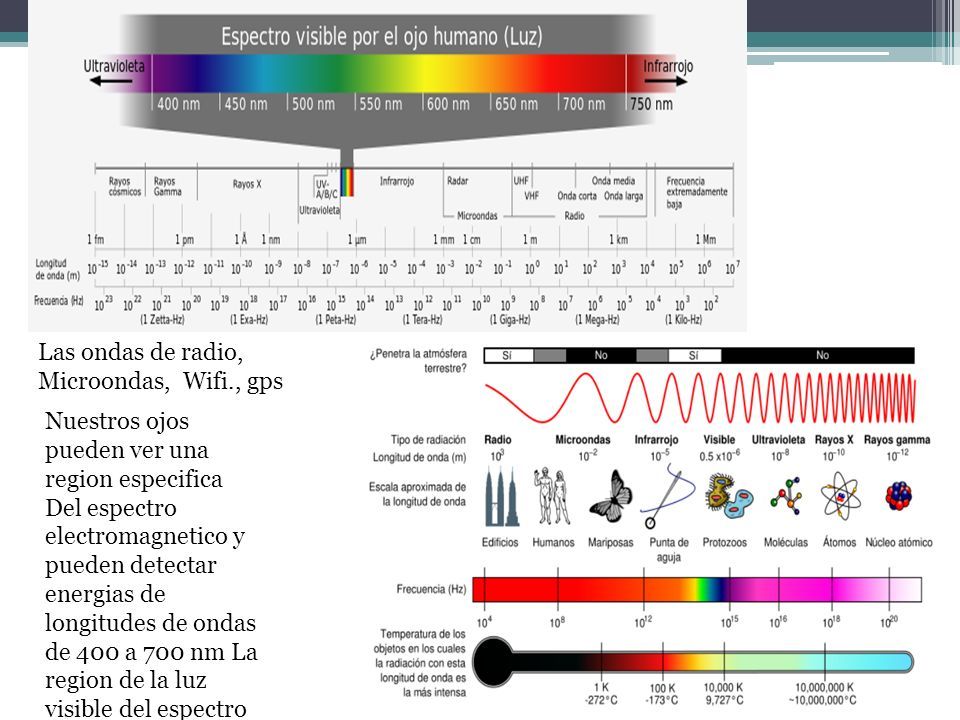

5 Las ondas de radio, Microondas, Wifi., gps Nuestros ojos pueden ver una region especifica Del espectro electromagnetico y pueden detectar energias de longitudes de ondas de 400 a 700 nm La region de la luz visible del espectro

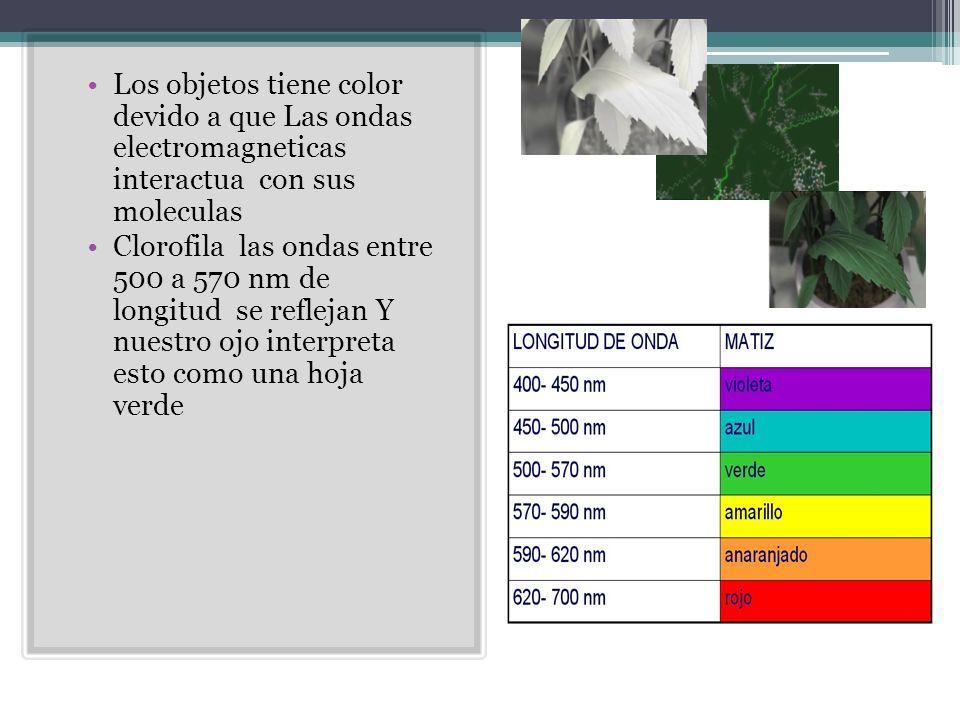

6 Los objetos tiene color devido a que Las ondas electromagneticas interactua con sus moleculas Clorofila las ondas entre 500 a 570 nm de longitud se reflejan Y nuestro ojo interpreta esto como una hoja verde

7

8

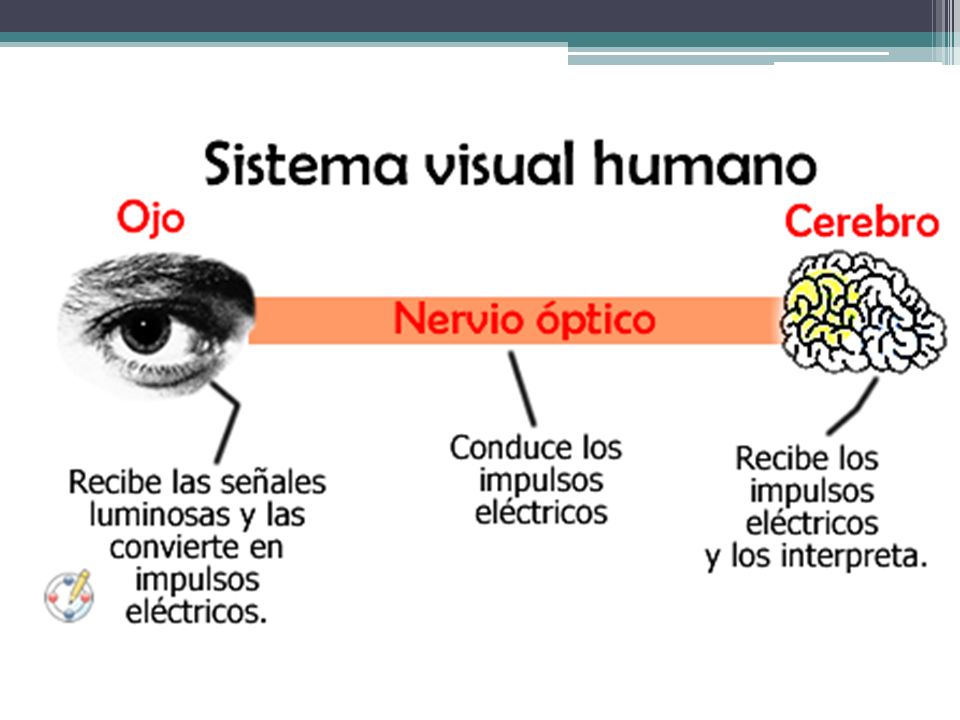

9 Sistema Visual Humano Cindy Lara Morales

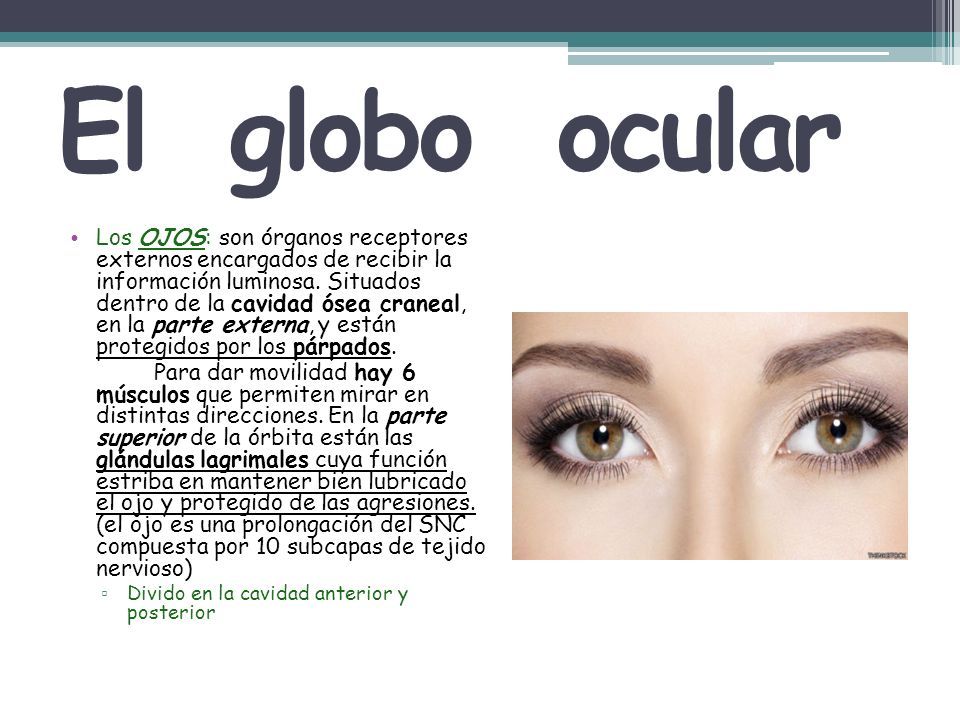

10 El globo ocular Los OJOS: son órganos receptores externos encargados de recibir la información luminosa. Situados dentro de la cavidad ósea craneal, en la parte externa, y están protegidos por los párpados. Para dar movilidad hay 6 músculos que permiten mirar en distintas direcciones. En la parte superior de la órbita están las glándulas lagrimales cuya función estriba en mantener bien lubricado el ojo y protegido de las agresiones. (el ojo es una prolongación del SNC compuesta por 10 subcapas de tejido nervioso) ▫ Divido en la cavidad anterior y posterior

11

12 SISTEMA VISUAL. 1.- ANATOMIA MACROSCOPICA DEL OJO

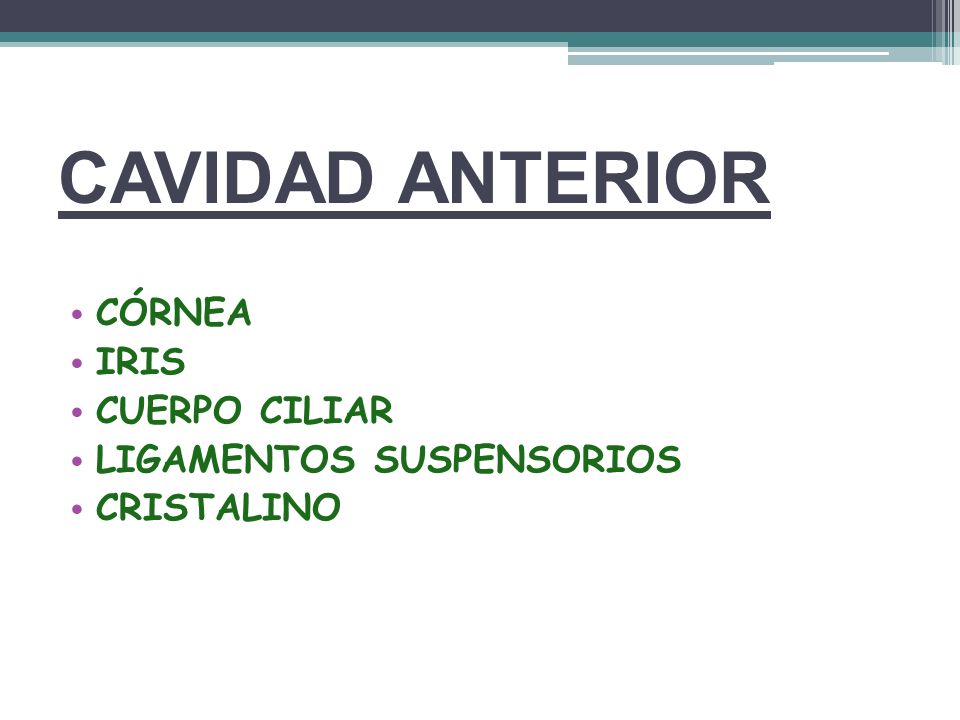

13 CAVIDAD ANTERIOR CÓRNEA IRIS CUERPO CILIAR LIGAMENTOS SUSPENSORIOS CRISTALINO

14 CAVIDAD POSTERIOR HUMOR VÍTREO Capa conjuntiva La capa más exterior( compuesta de cornea y esclera ) La capa intermedia (coroides) La capa más interna ( retina)

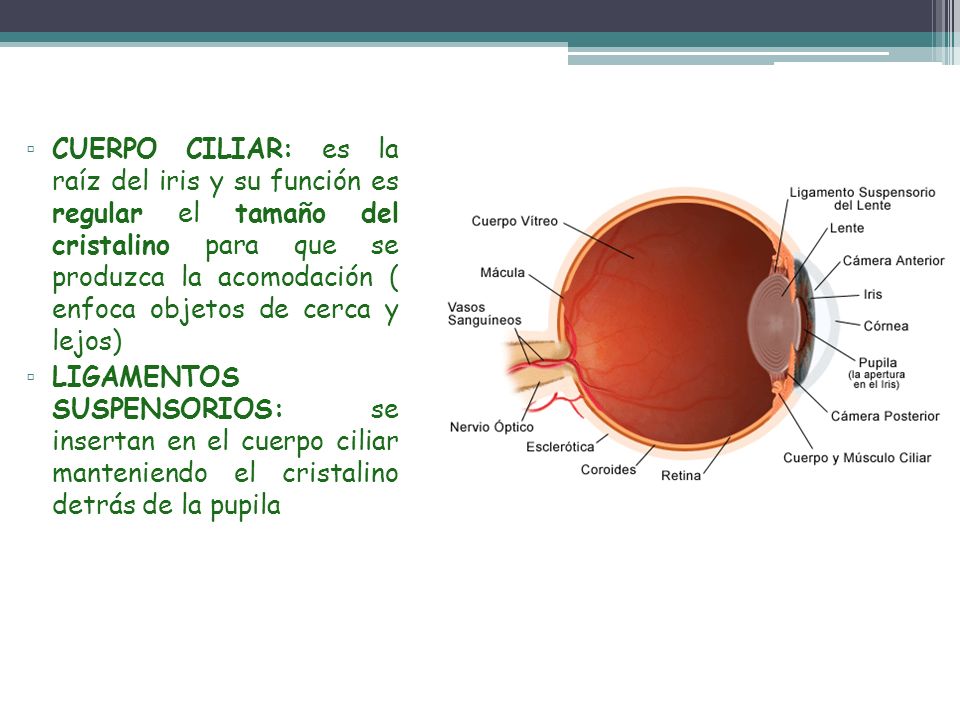

15 ▫ CUERPO CILIAR: es la raíz del iris y su función es regular el tamaño del cristalino para que se produzca la acomodación ( enfoca objetos de cerca y lejos) ▫ LIGAMENTOS SUSPENSORIOS: se insertan en el cuerpo ciliar manteniendo el cristalino detrás de la pupila

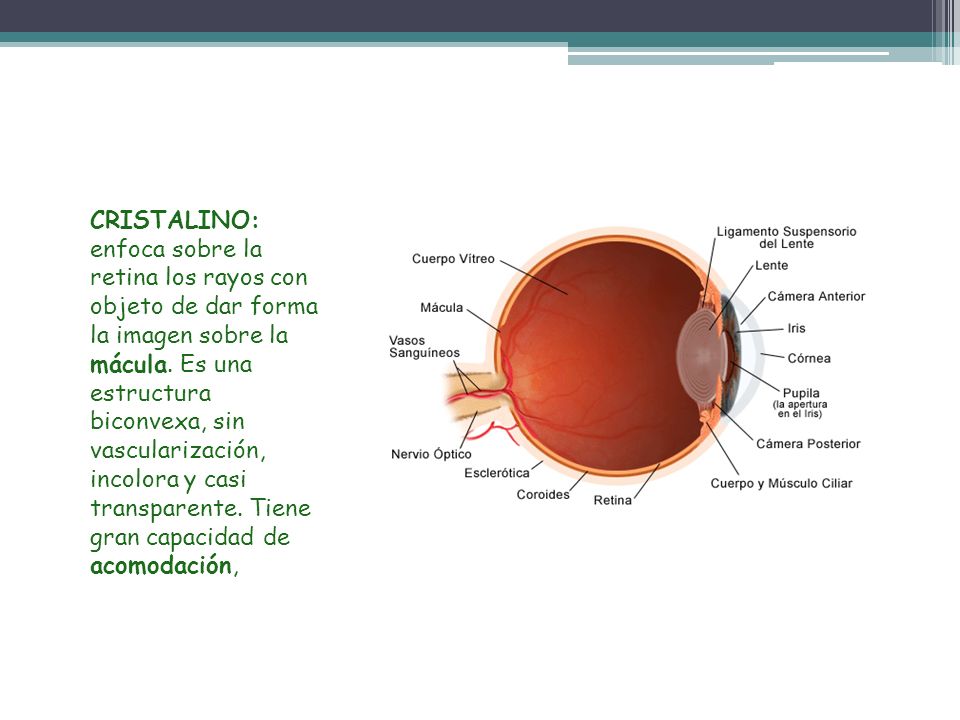

16 CRISTALINO: enfoca sobre la retina los rayos con objeto de dar forma la imagen sobre la mácula. Es una estructura biconvexa, sin vascularización, incolora y casi transparente. Tiene gran capacidad de acomodación,

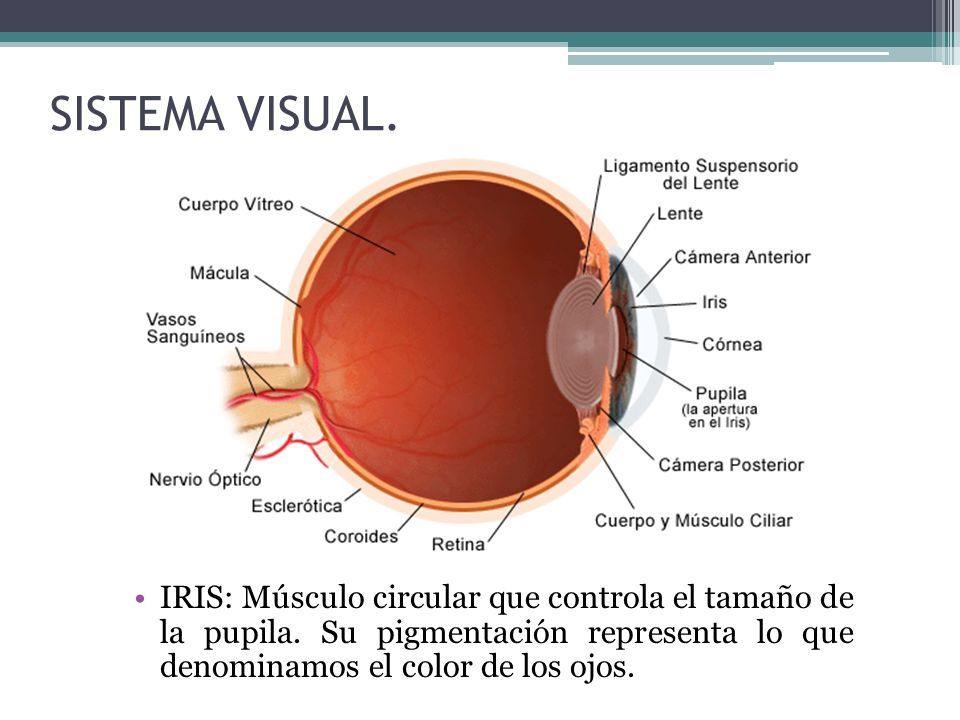

17 SISTEMA VISUAL. IRIS: Músculo circular que controla el tamaño de la pupila. Su pigmentación representa lo que denominamos el color de los ojos.

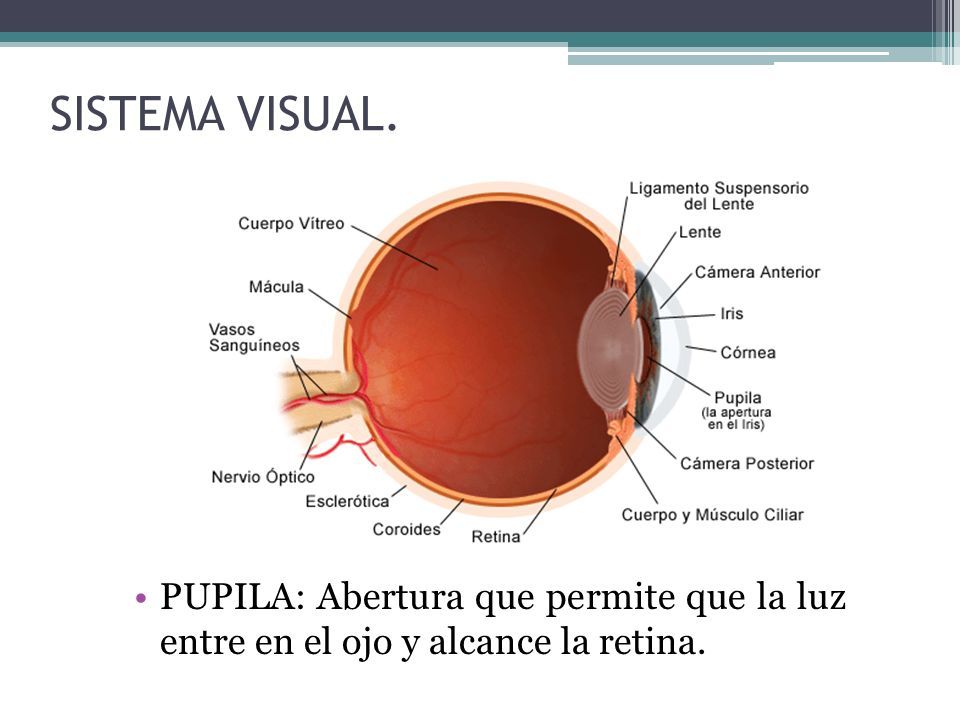

18 SISTEMA VISUAL. PUPILA: Abertura que permite que la luz entre en el ojo y alcance la retina.

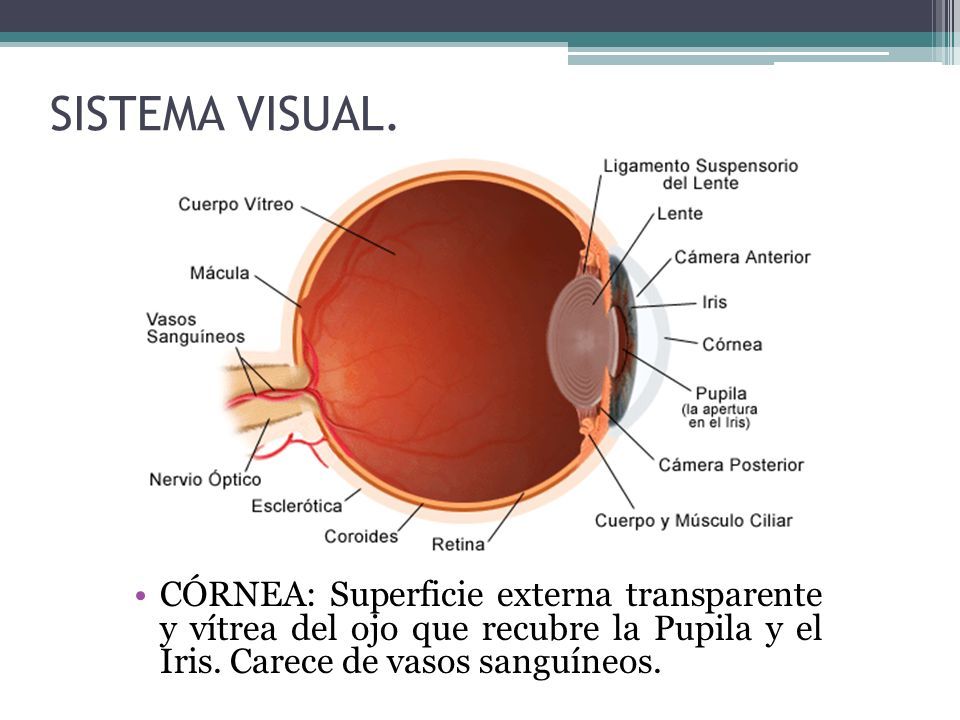

19 SISTEMA VISUAL. CÓRNEA: Superficie externa transparente y vítrea del ojo que recubre la Pupila y el Iris. Carece de vasos sanguíneos.

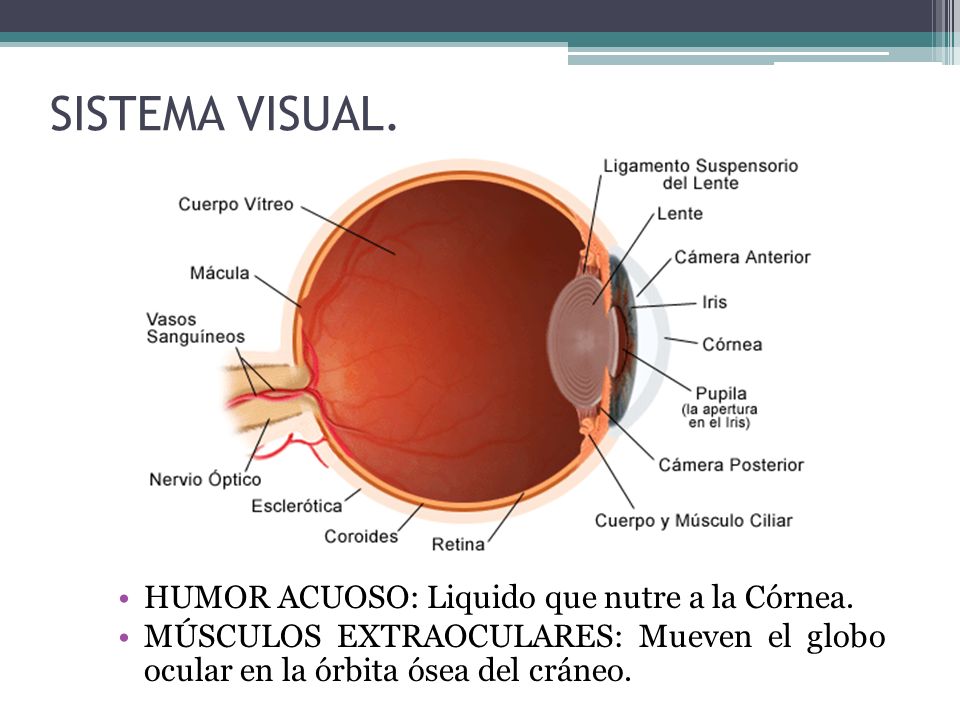

20 SISTEMA VISUAL. HUMOR ACUOSO: Liquido que nutre a la Córnea. MÚSCULOS EXTRAOCULARES: Mueven el globo ocular en la órbita ósea del cráneo.

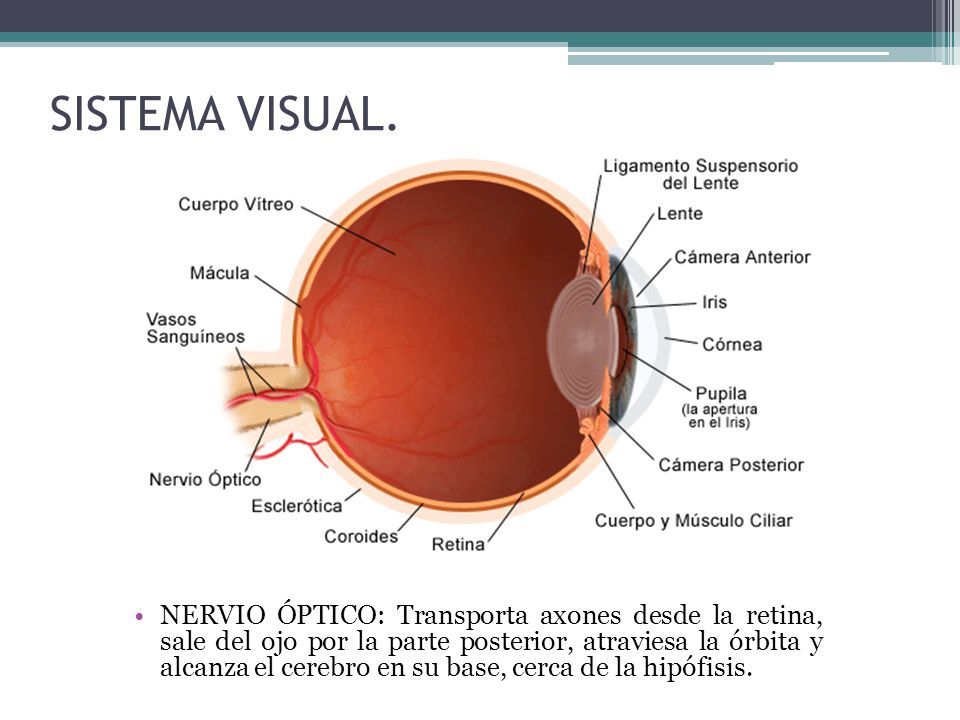

21 SISTEMA VISUAL. NERVIO ÓPTICO: Transporta axones desde la retina, sale del ojo por la parte posterior, atraviesa la órbita y alcanza el cerebro en su base, cerca de la hipófisis.

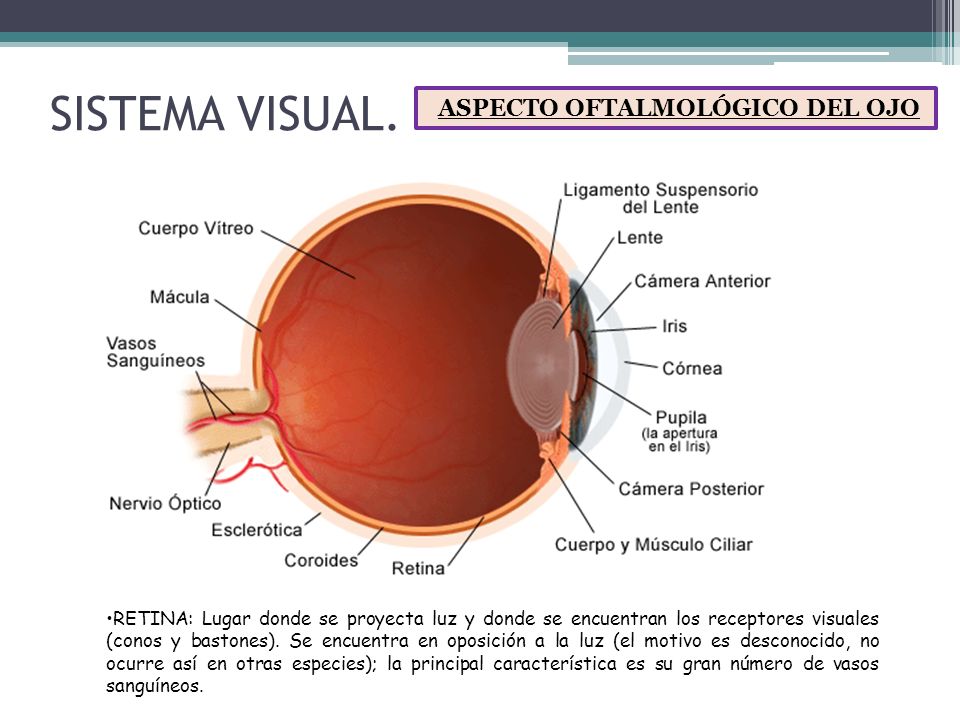

22 SISTEMA VISUAL. ASPECTO OFTALMOLÓGICO DEL OJO RETINA: Lugar donde se proyecta luz y donde se encuentran los receptores visuales (conos y bastones). Se encuentra en oposición a la luz (el motivo es desconocido, no ocurre así en otras especies); la principal característica es su gran número de vasos sanguíneos.

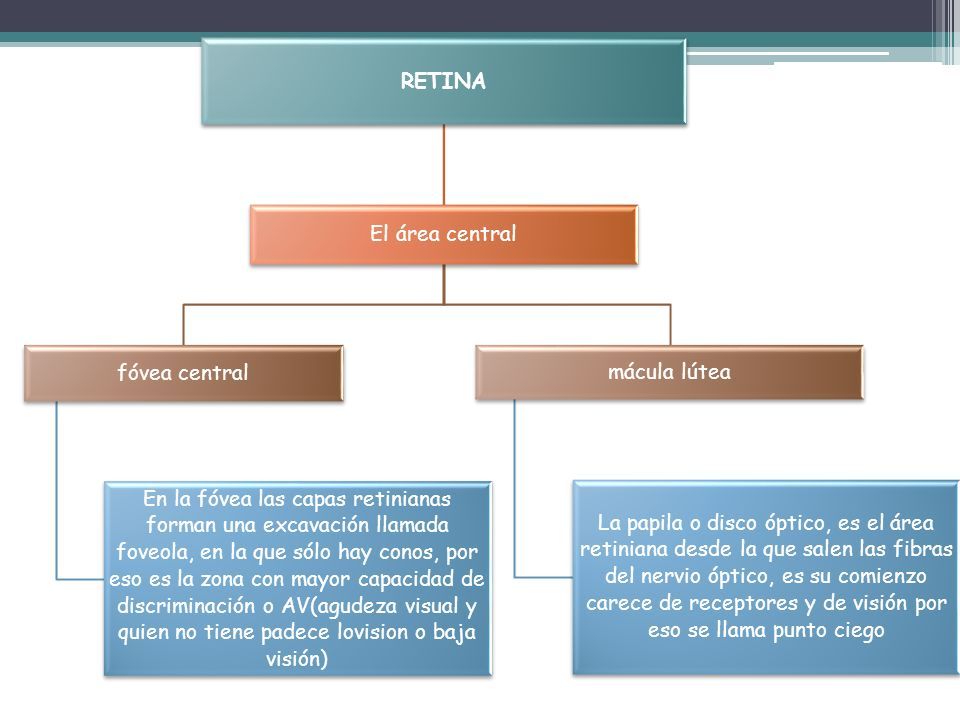

23 RETINA El área central fóvea central En la fóvea las capas retinianas forman una excavación llamada foveola, en la que sólo hay conos, por eso es la zona con mayor capacidad de discriminación o AV(agudeza visual y quien no tiene padece lovision o baja visión) mácula lútea La papila o disco óptico, es el área retiniana desde la que salen las fibras del nervio óptico, es su comienzo carece de receptores y de visión por eso se llama punto ciego

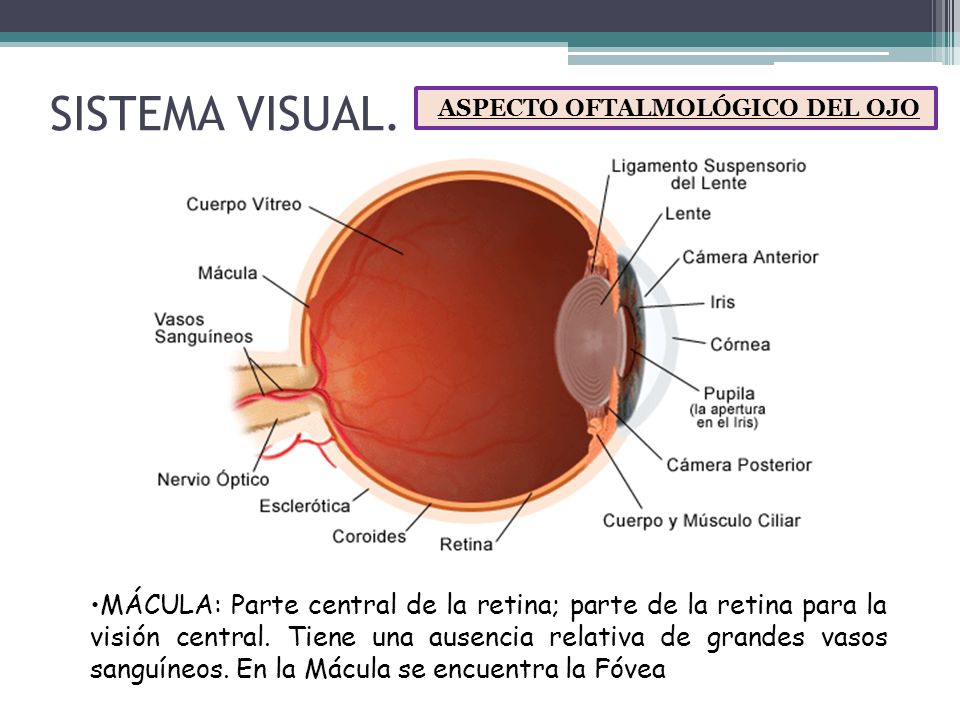

24 SISTEMA VISUAL. ASPECTO OFTALMOLÓGICO DEL OJO MÁCULA: Parte central de la retina; parte de la retina para la visión central. Tiene una ausencia relativa de grandes vasos sanguíneos. En la Mácula se encuentra la Fóvea

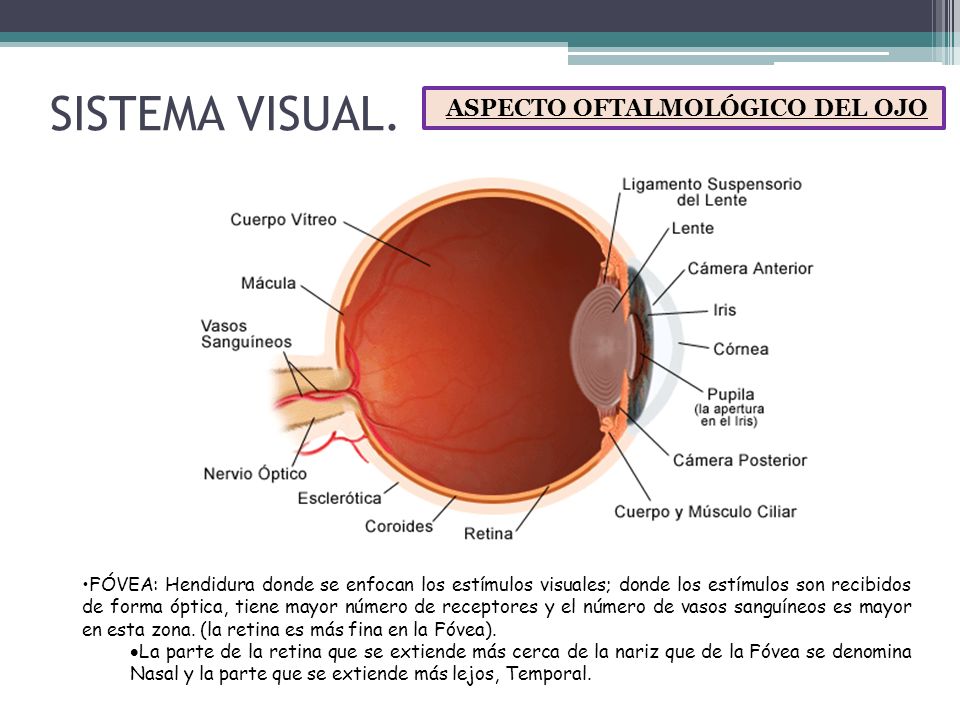

25 SISTEMA VISUAL. ASPECTO OFTALMOLÓGICO DEL OJO FÓVEA: Hendidura donde se enfocan los estímulos visuales; donde los estímulos son recibidos de forma óptica, tiene mayor número de receptores y el número de vasos sanguíneos es mayor en esta zona. (la retina es más fina en la Fóvea).  La parte de la retina que se extiende más cerca de la nariz que de la Fóvea se denomina Nasal y la parte que se extiende más lejos, Temporal.

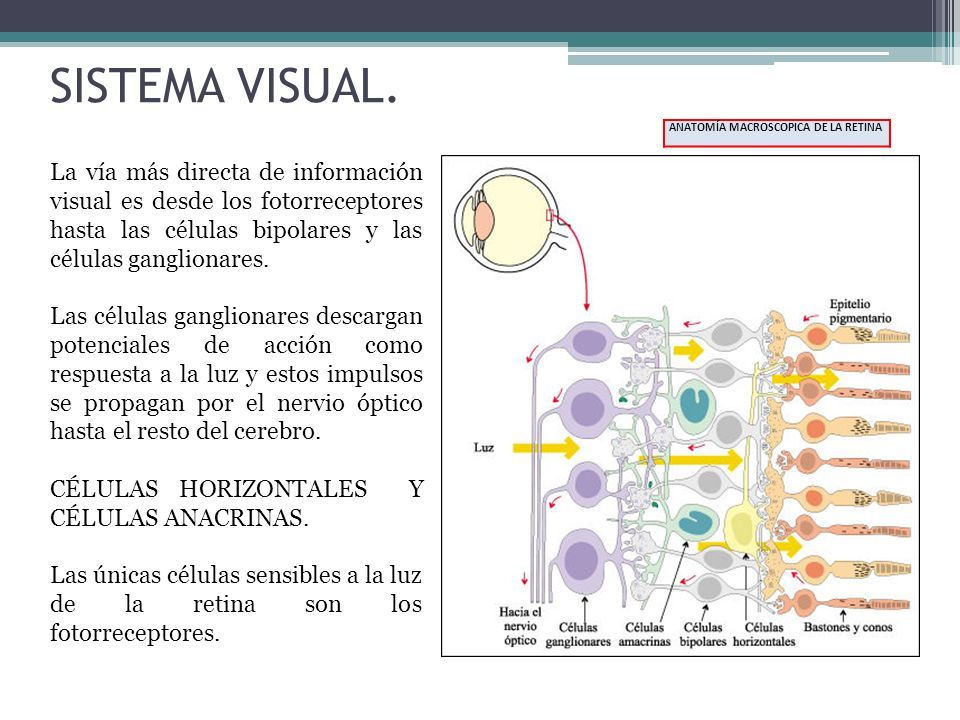

26 ANATOMÍA MACROSCOPICA DE LA RETINA SISTEMA VISUAL. La vía más directa de información visual es desde los fotorreceptores hasta las células bipolares y las células ganglionares. Las células ganglionares descargan potenciales de acción como respuesta a la luz y estos impulsos se propagan por el nervio óptico hasta el resto del cerebro. CÉLULAS HORIZONTALES Y CÉLULAS ANACRINAS. Las únicas células sensibles a la luz de la retina son los fotorreceptores.

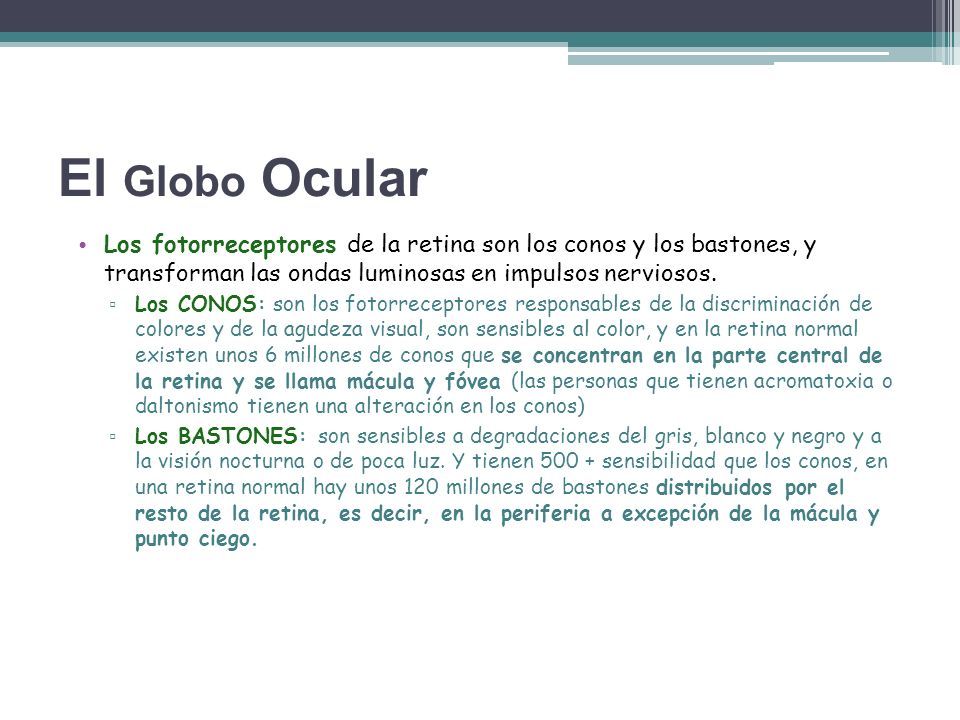

27 El Globo Ocular Los fotorreceptores de la retina son los conos y los bastones, y transforman las ondas luminosas en impulsos nerviosos. ▫ Los CONOS: son los fotorreceptores responsables de la discriminación de colores y de la agudeza visual, son sensibles al color, y en la retina normal existen unos 6 millones de conos que se concentran en la parte central de la retina y se llama mácula y fóvea (las personas que tienen acromatoxia o daltonismo tienen una alteración en los conos) ▫ Los BASTONES: son sensibles a degradaciones del gris, blanco y negro y a la visión nocturna o de poca luz. Y tienen 500 + sensibilidad que los conos, en una retina normal hay unos 120 millones de bastones distribuidos por el resto de la retina, es decir, en la periferia a excepción de la mácula y punto ciego.

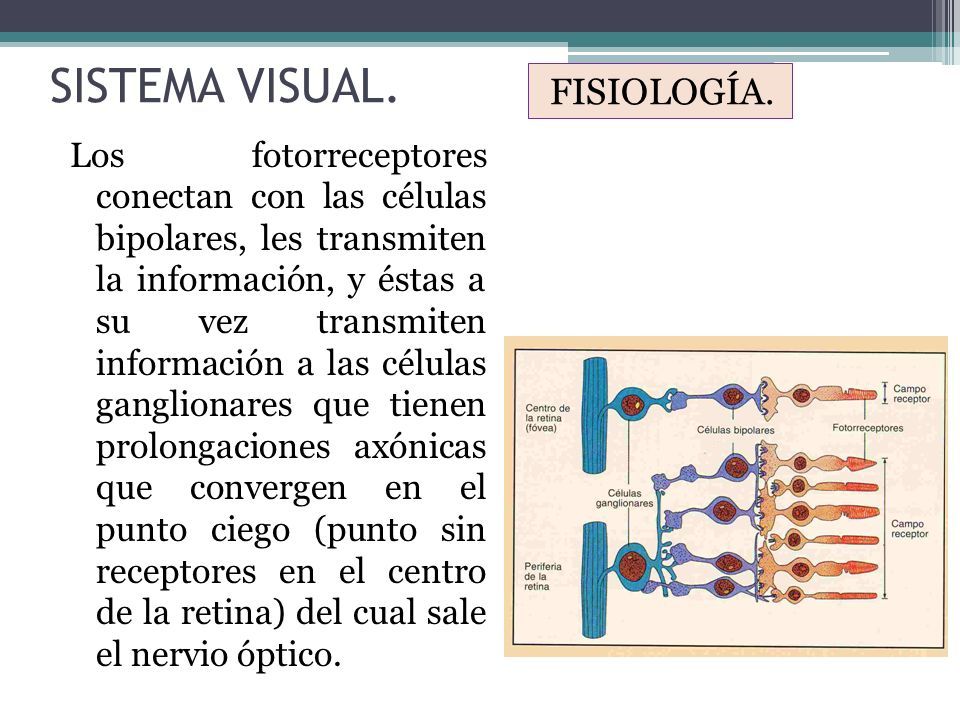

28 Los fotorreceptores conectan con las células bipolares, les transmiten la información, y éstas a su vez transmiten información a las células ganglionares que tienen prolongaciones axónicas que convergen en el punto ciego (punto sin receptores en el centro de la retina) del cual sale el nervio óptico. SISTEMA VISUAL. FISIOLOGÍA.

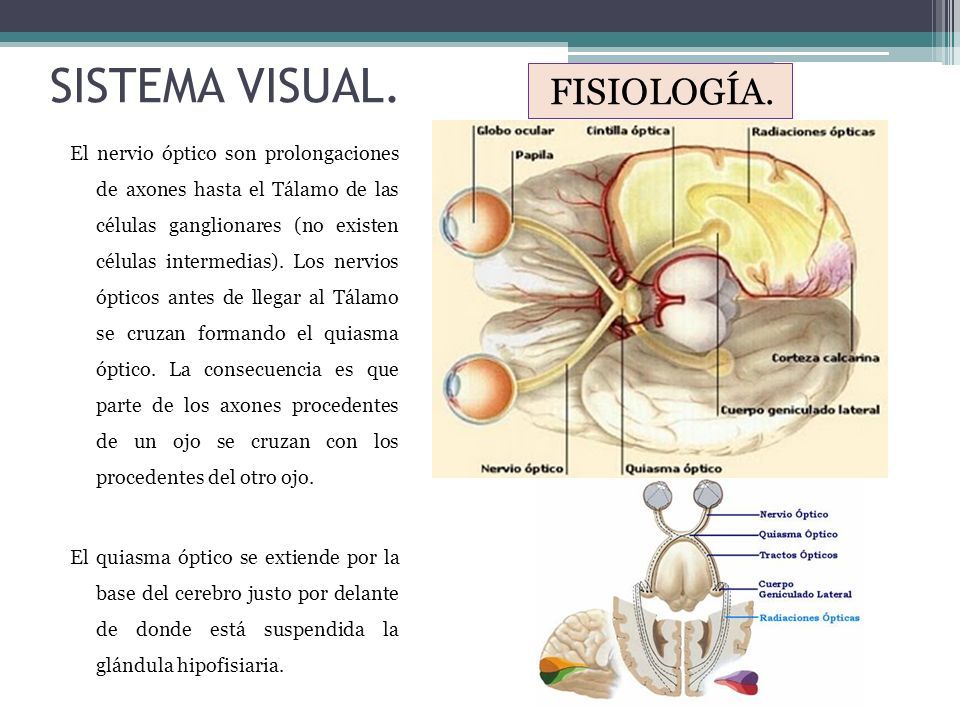

29 El nervio óptico son prolongaciones de axones hasta el Tálamo de las células ganglionares (no existen células intermedias). Los nervios ópticos antes de llegar al Tálamo se cruzan formando el quiasma óptico. La consecuencia es que parte de los axones procedentes de un ojo se cruzan con los procedentes del otro ojo. El quiasma óptico se extiende por la base del cerebro justo por delante de donde está suspendida la glándula hipofisiaria. SISTEMA VISUAL. FISIOLOGÍA.

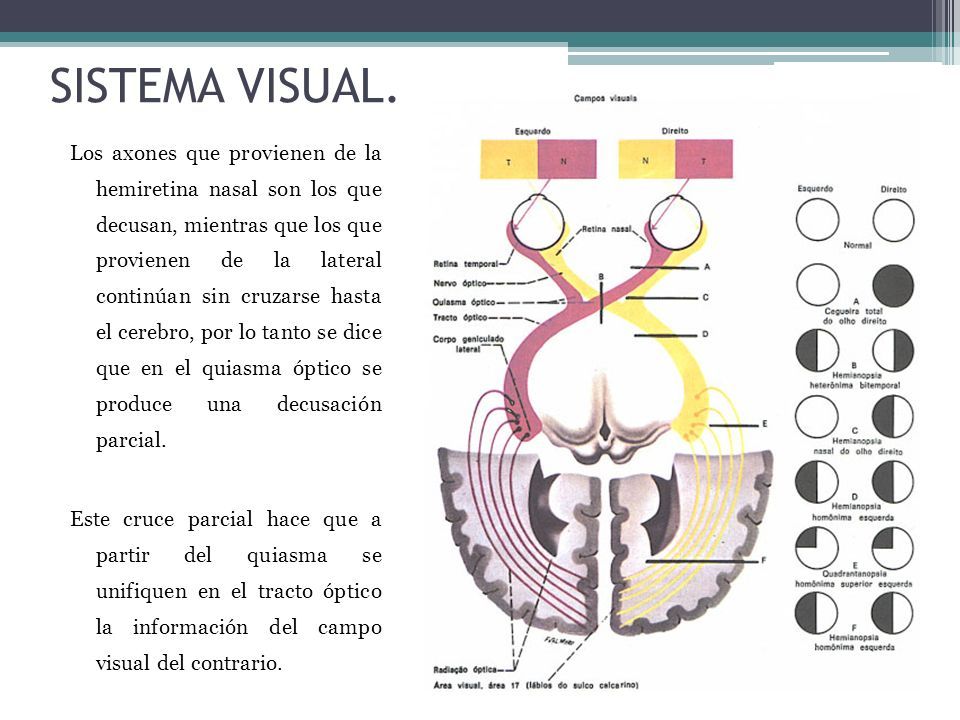

30 Los axones que provienen de la hemiretina nasal son los que decusan, mientras que los que provienen de la lateral continúan sin cruzarse hasta el cerebro, por lo tanto se dice que en el quiasma óptico se produce una decusación parcial. Este cruce parcial hace que a partir del quiasma se unifiquen en el tracto óptico la información del campo visual del contrario. SISTEMA VISUAL.

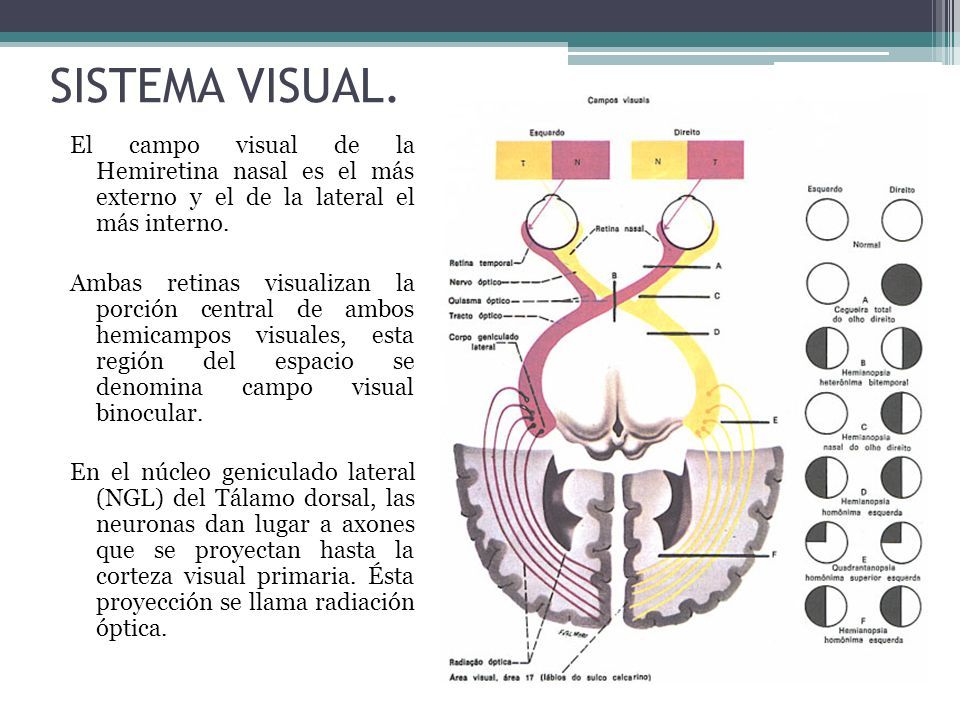

31 El campo visual de la Hemiretina nasal es el más externo y el de la lateral el más interno. Ambas retinas visualizan la porción central de ambos hemicampos visuales, esta región del espacio se denomina campo visual binocular. En el núcleo geniculado lateral (NGL) del Tálamo dorsal, las neuronas dan lugar a axones que se proyectan hasta la corteza visual primaria. Ésta proyección se llama radiación óptica. SISTEMA VISUAL.

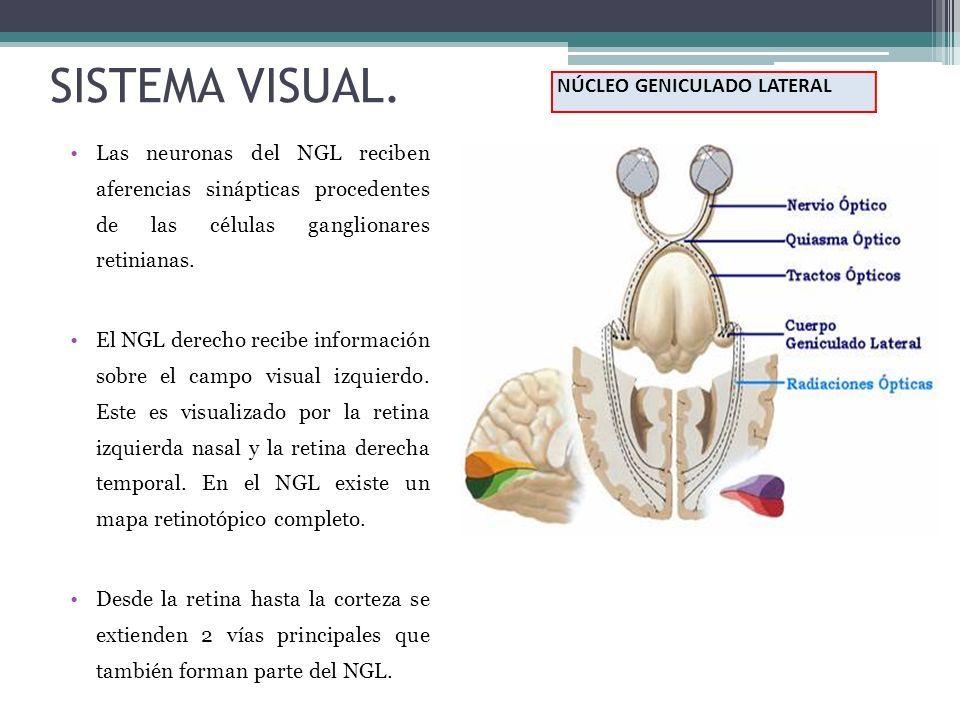

32 Las neuronas del NGL reciben aferencias sinápticas procedentes de las células ganglionares retinianas. El NGL derecho recibe información sobre el campo visual izquierdo. Este es visualizado por la retina izquierda nasal y la retina derecha temporal. En el NGL existe un mapa retinotópico completo. Desde la retina hasta la corteza se extienden 2 vías principales que también forman parte del NGL. SISTEMA VISUAL. NÚCLEO GENICULADO LATERAL

33 Jodie Gaibor Patologías oculares.

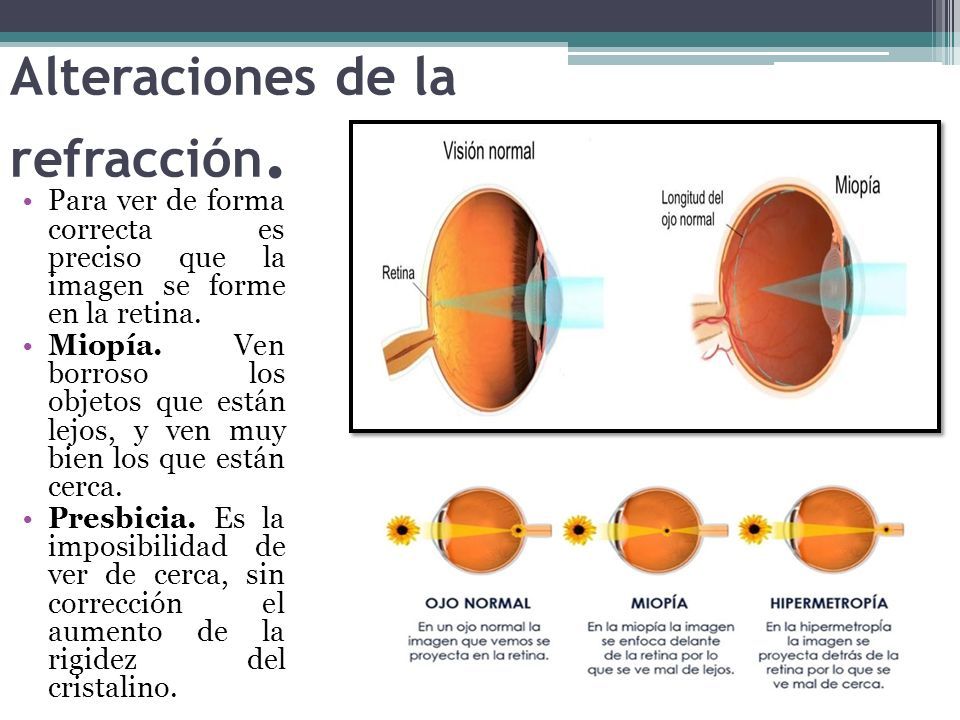

34 Alteraciones de la refracción. Para ver de forma correcta es preciso que la imagen se forme en la retina. Miopía. Ven borroso los objetos que están lejos, y ven muy bien los que están cerca. Presbicia. Es la imposibilidad de ver de cerca, sin corrección el aumento de la rigidez del cristalino.

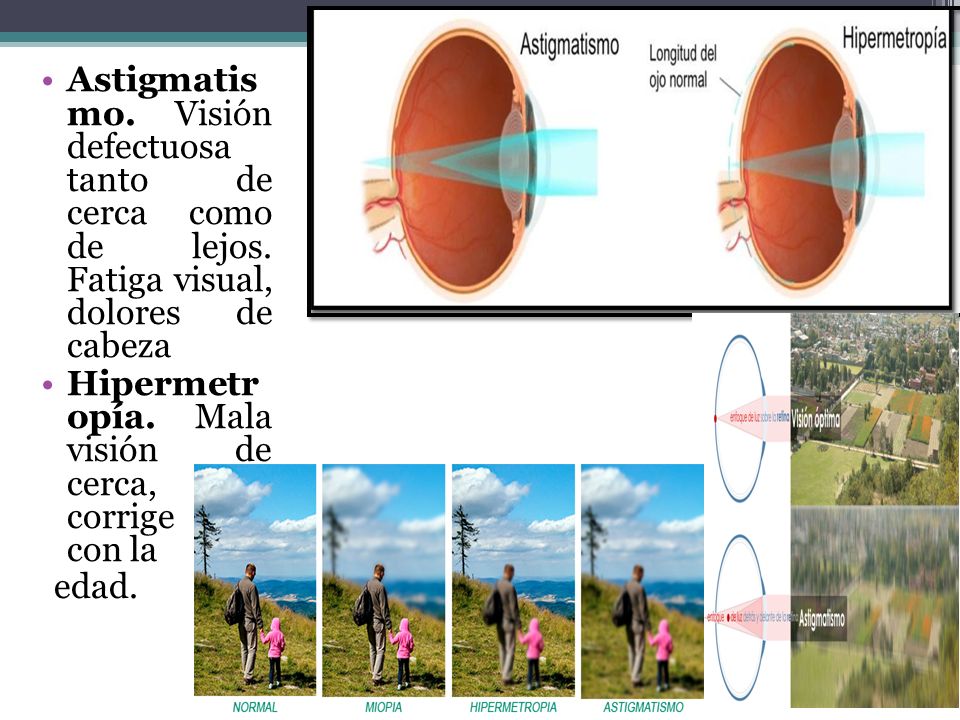

35 Astigmatis mo. Visión defectuosa tanto de cerca como de lejos. Fatiga visual, dolores de cabeza Hipermetr opía. Mala visión de cerca, se corrige solo con la edad.

36 Patologías congénitas del iris. Aniridia. Malformación hereditaria y congénita. Ausencia parcial o total del iris. Ocasiona disminución de la agudeza visual. Síntomas, mala visión en exteriores, fotofobia y escasa sensibilidad al contraste. Coloboma congénito. Hendidura debido a la falta de desarrollo del iris. Puede ser unilateral o bilateral.

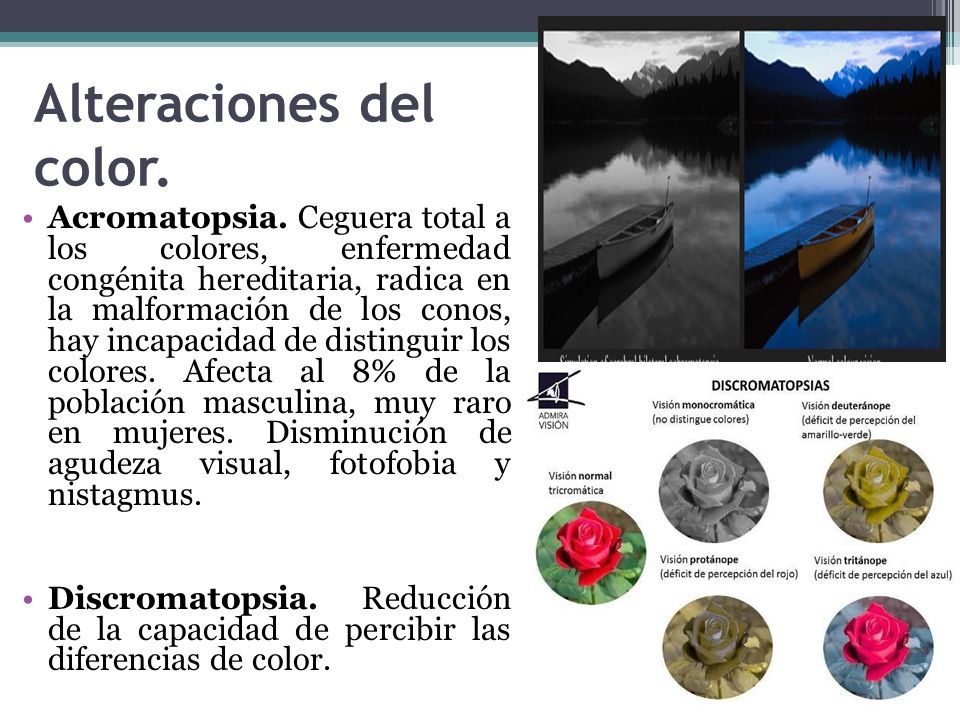

37 Alteraciones del color. Acromatopsia. Ceguera total a los colores, enfermedad congénita hereditaria, radica en la malformación de los conos, hay incapacidad de distinguir los colores. Afecta al 8% de la población masculina, muy raro en mujeres. Disminución de agudeza visual, fotofobia y nistagmus. Discromatopsia. Reducción de la capacidad de percibir las diferencias de color.

38 GRACIAS
