Multiplexación 1. Se denomina multiplexación a la transmisión de la información desde múltiples fuentes a múltiples destinos, utilizando el mismo medio.

Presentación del tema: "Multiplexación 1. Se denomina multiplexación a la transmisión de la información desde múltiples fuentes a múltiples destinos, utilizando el mismo medio."— Transcripción de la presentación:

1 Multiplexación 1

2 Se denomina multiplexación a la transmisión de la información desde múltiples fuentes a múltiples destinos, utilizando el mismo medio de transmisión. El medio puede ser un par de cables, cable coaxil, radiofrecuencias terrestres, radiofrecuencias satelitales y fibra óptica. 2

3 Los dominios de multiplexación pueden ser: Espacio FaseTiempo FrecuenciaLongitud de onda El multiplexado por división de espacio (SDM), consiste en propagar señales de distintas fuentes por distintos cables o fibras Contenidos en la misma vaina. La multiplexación por división de fase (PDM) consiste por ejemplo, en transmitir dos señales de igual frecuencia de portadora pero desfasadas 90°. Por ej. Los bits de un canal I modulan una portadora senoidal mientras que los de un canal Q modulan una portadora cosenoidal, después de modulados se combinan y transmiten por un mismo medio de transmisión. 3

4 4

5 Proceso de Multiplexación Cada fuente genera una señal con un rango de frecuencia similar. Dentro del MUX, estas señales similares se modulan sobre distintas frecuencias portadoras (f1, f2 y f3). 5

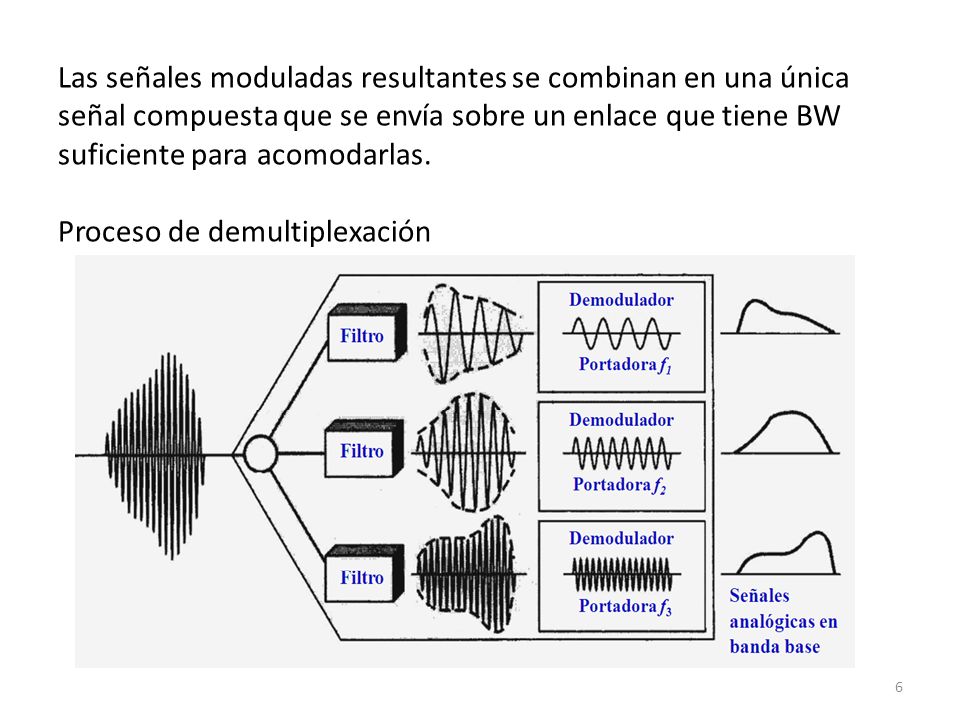

6 Las señales moduladas resultantes se combinan en una única señal compuesta que se envía sobre un enlace que tiene BW suficiente para acomodarlas. Proceso de demultiplexación 6

7 El DEMUX usa filtros para descomponer la señal multiplexada en las señales componentes que la constituyen. Las señales individuales se pasan después a un demodulador que las separa de sus portadoras y las pasa a líneas de salida. Se puede considerar a FDM como una técnica de multiplexación analógica; sin embargo, esto no significa que FDM no se pueda utilizar para combinar fuentes que envían señales digitales. Una señal digital se puede convertir a una señal analógica antes de que FDM se utilice para multiplexarlas. Ejemplo en telefonía Consideremos que un canal de voz ocupa un BW = 4 kHz. queremos combinar 3 canales de voz en un enlace que tiene un BW = 12 kHz entre 20 y 32 kHz. Veamos la configuración usando el dominio de la frecuencia, sin bandas de guarda. 7

8 Se modula cada canal de voz en una banda diferente. Se utiliza la banda de 20 a 24 kHz para el primero, de 24 a 28 kHz para el segundo y el de 28 a 32 kHz para el tercero. 8

9 Se combinan las señales moduladas. En el receptor, cada canal recibe la señal entera y utiliza un filtro para separar su propia señal. El primero utiliza un filtro que pasa las frecuencias entre 20 y 24 kHz y descarta las restantes,… y así sucesivamente. Cada canal a continuación desplaza la frecuencia para que comience en cero. 9

10 Aplicaciones en radiodifusión Una banda comprendida entre 530 y 1.700 kHz se asigna a la radio AM. Cada estación necesita 10 kHz de BW y utiliza una frecuencia portadora diferente, lo que significa el desplazamiento de su señal y la multiplexación. La señal que viaja por el aire es una combinación de señales. Un receptor recibe todas las señales, pero filtra (mediante la sintonización) sólo la FM que desea. 10

11 Una situación similar ocurre en FM. Sin embargo FM tiene una banda más amplia, de 88 a 108 MHz debido a que cada estación necesita 200 kHz de BW. 11

12 Multiplexación por división de longitud de onda (WDM) Utiliza la misma arquitectura que la multiplexación por división de frecuencias (TDM), combinando haces de luz laser de diferente longitud de onda en una fibra óptica como medio de transmisión. En 1997 en los Laboratorios Bell se combinaron 100 haces, cada uno de ellos operando a 10 Gbps consiguiendo una velocidad total de 1 Tbps 12
