Presentación del tema: "Las bombas centrífugas, también denominadas rotativas, tienen un rotor de paletas giratorio sumergido en el líquido. El líquido entra en la bomba cerca."— Transcripción de la presentación:

1

2 Las bombas centrífugas, también denominadas rotativas, tienen un rotor de paletas giratorio sumergido en el líquido. El líquido entra en la bomba cerca del eje del rotor, y las paletas lo arrastran hacia sus extremos a alta presión.

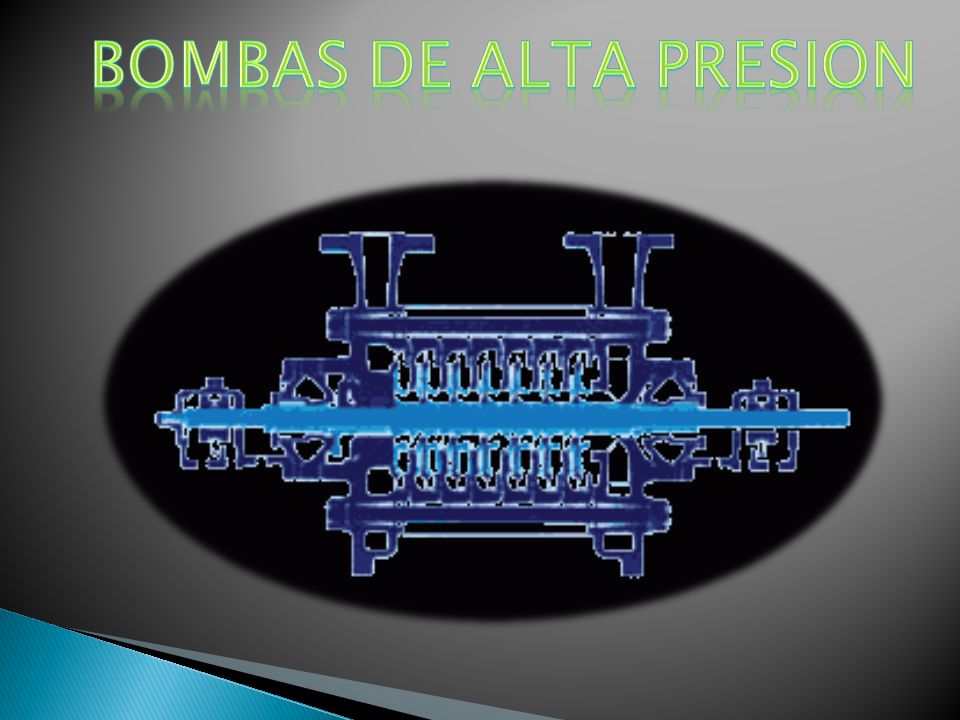

3

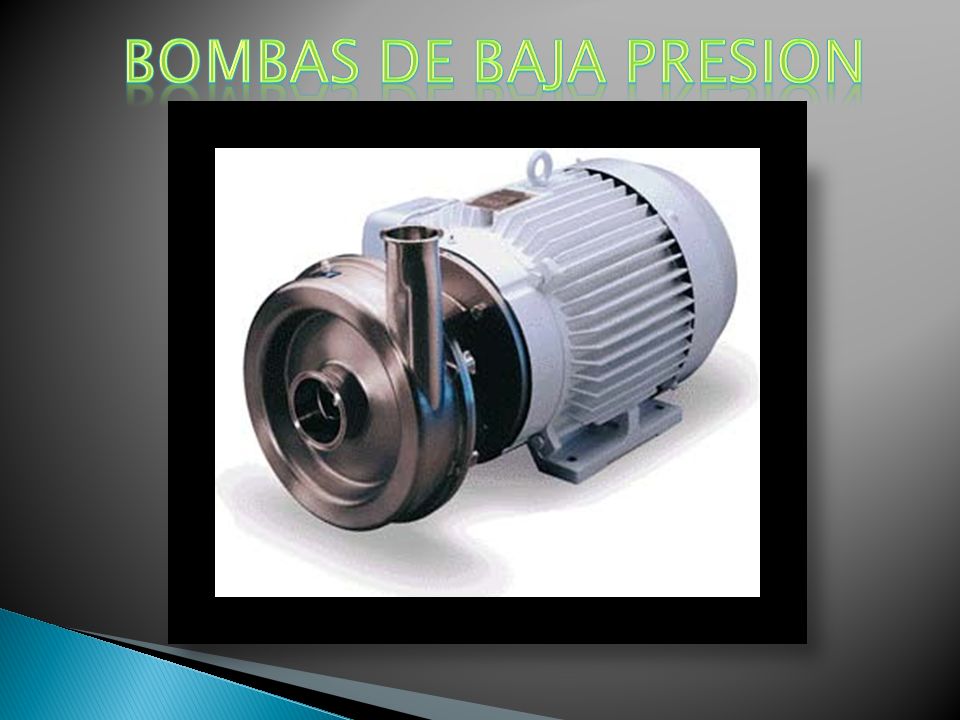

4

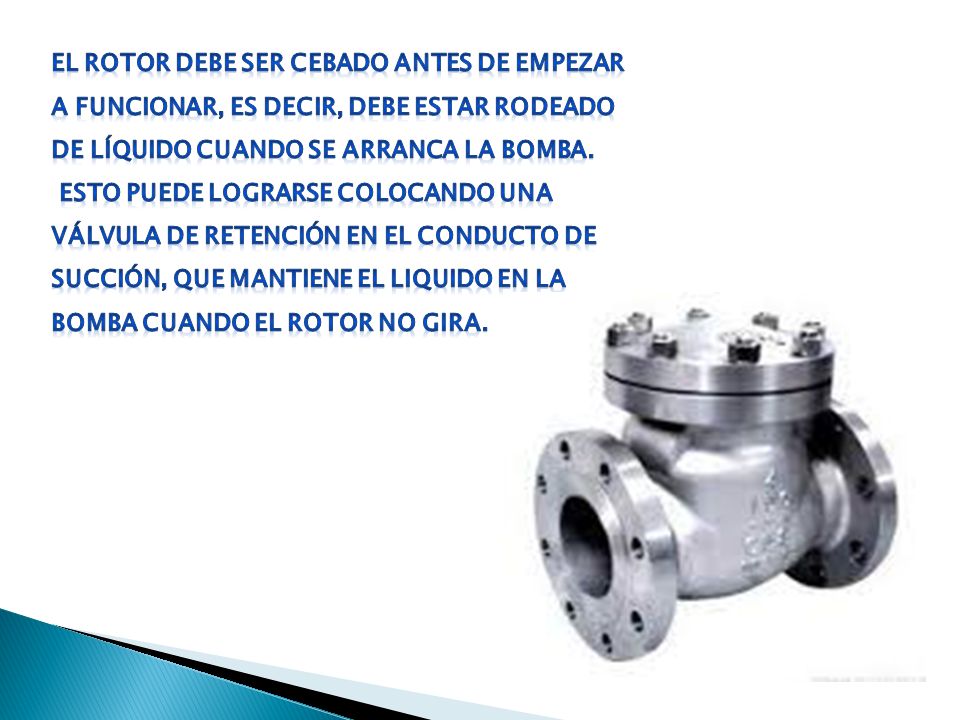

5

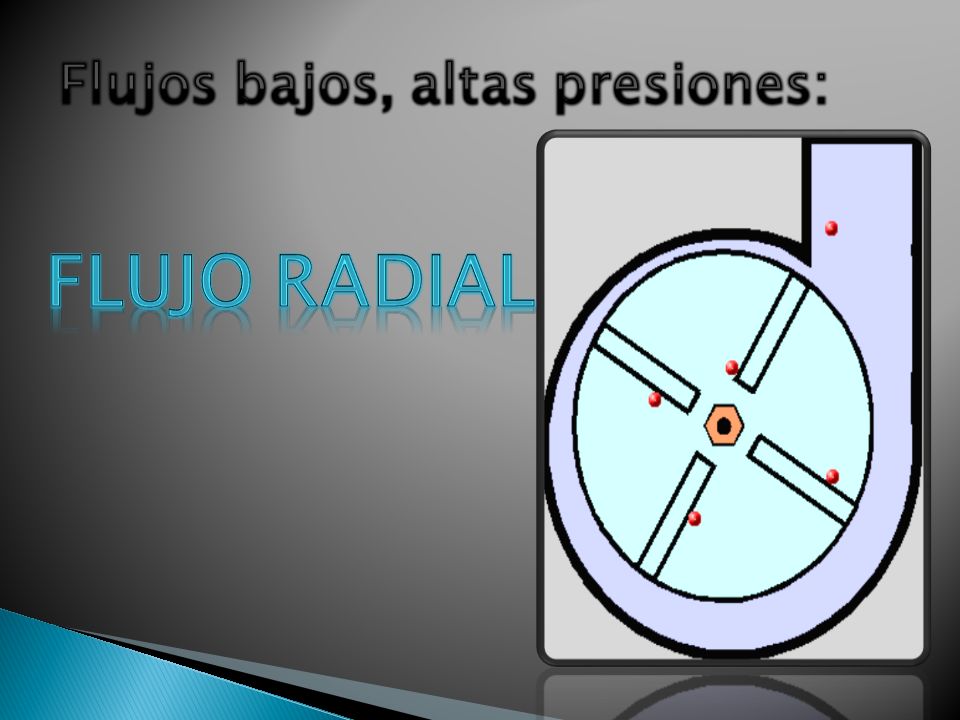

6

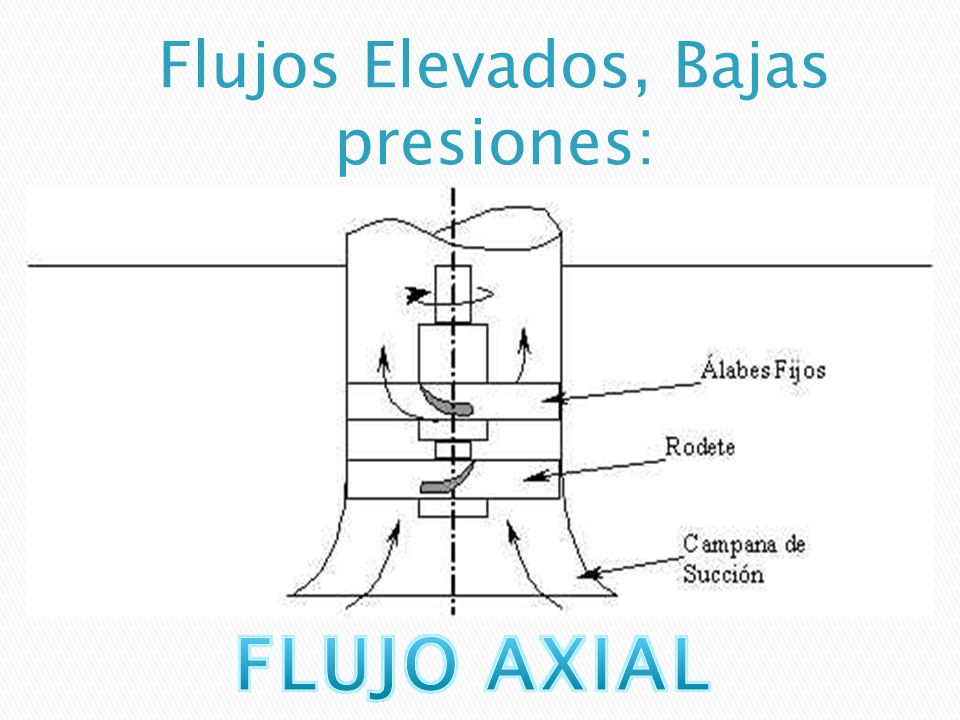

7

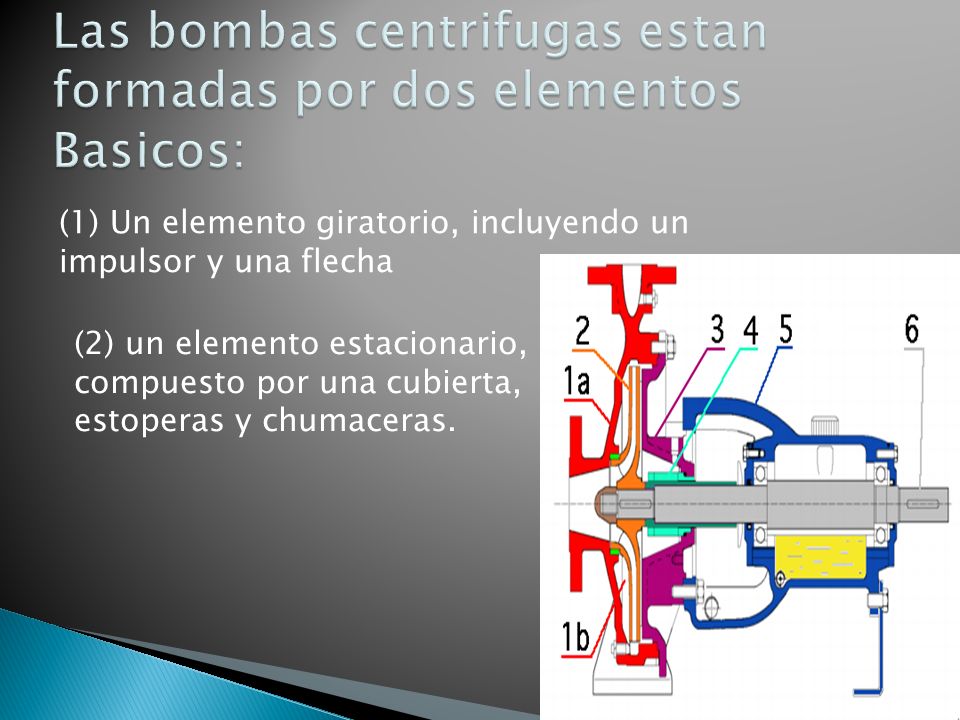

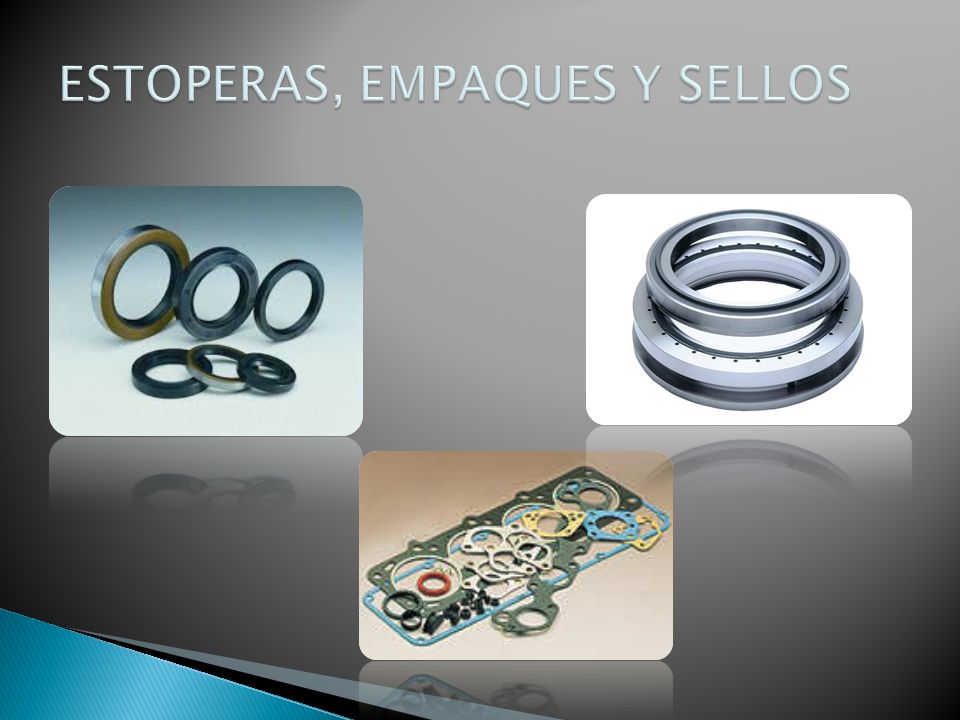

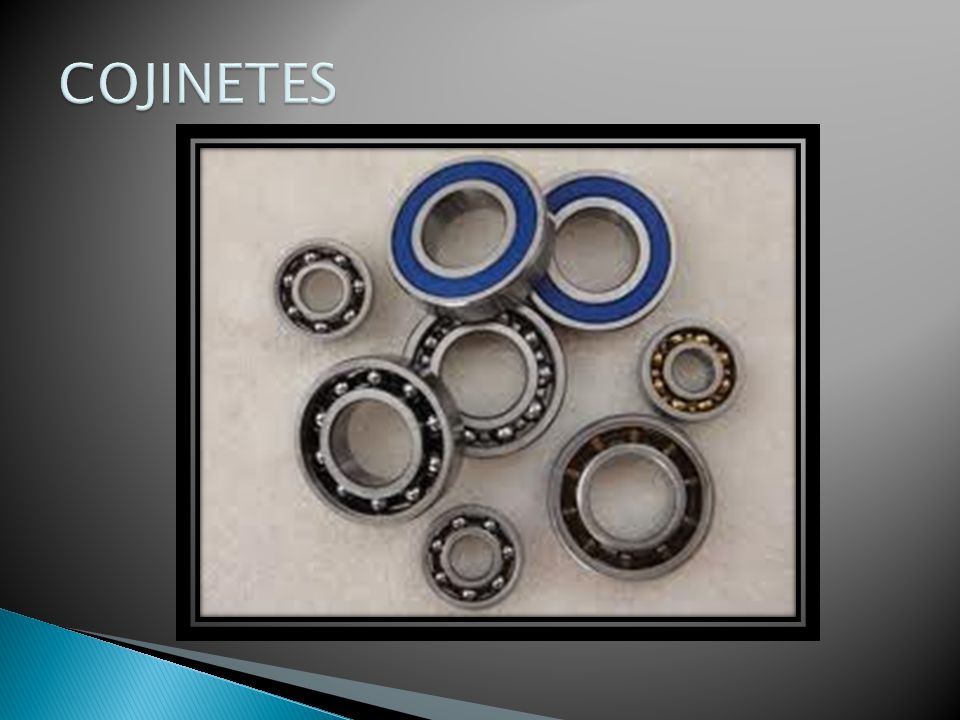

8 (1) Un elemento giratorio, incluyendo un impulsor y una flecha (2) un elemento estacionario, compuesto por una cubierta, estoperas y chumaceras.

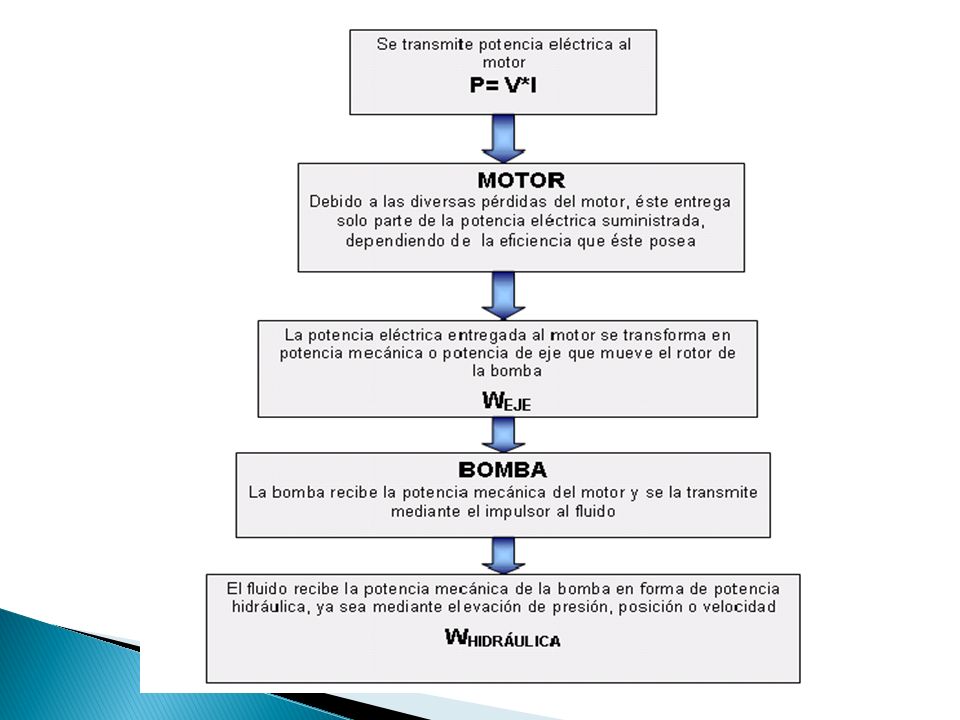

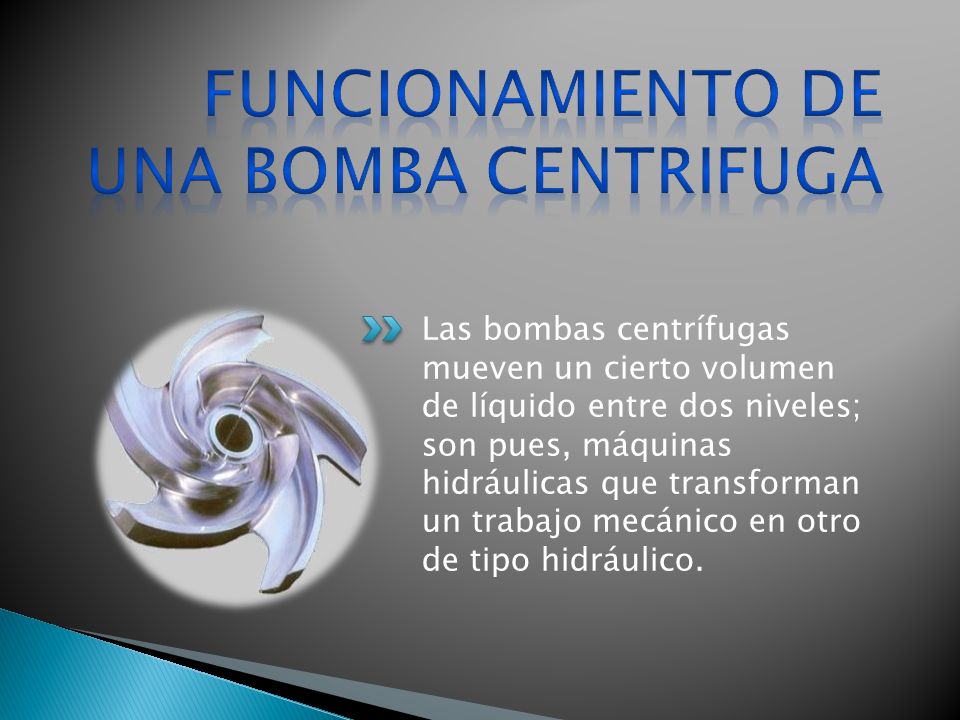

9 Las bombas centrífugas mueven un cierto volumen de líquido entre dos niveles; son pues, máquinas hidráulicas que transforman un trabajo mecánico en otro de tipo hidráulico.

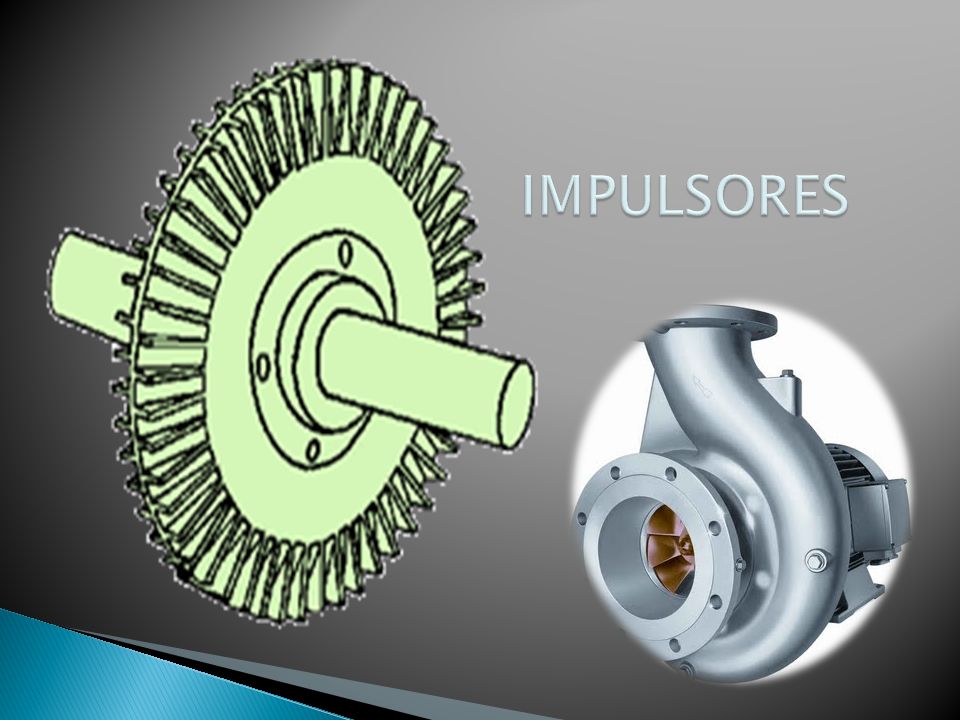

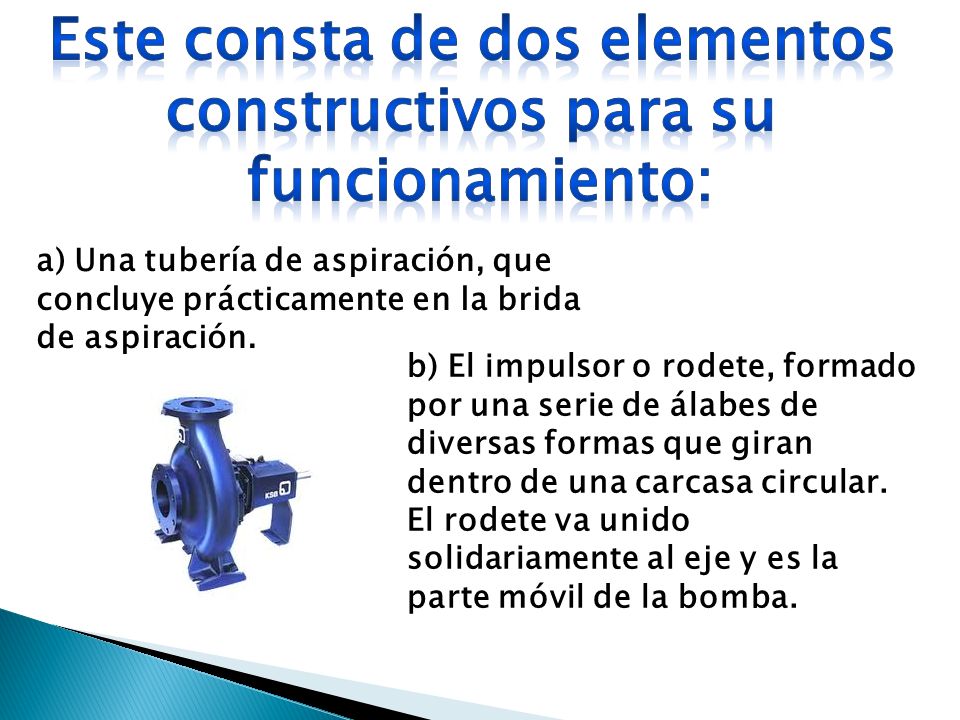

10 a) Una tubería de aspiración, que concluye prácticamente en la brida de aspiración. b) El impulsor o rodete, formado por una serie de álabes de diversas formas que giran dentro de una carcasa circular. El rodete va unido solidariamente al eje y es la parte móvil de la bomba.

11

12 Principio de funcionamiento de una bomba centrífuga

13

14

15

16 Turbinas hidráulicas Bombas Centrifugas

17

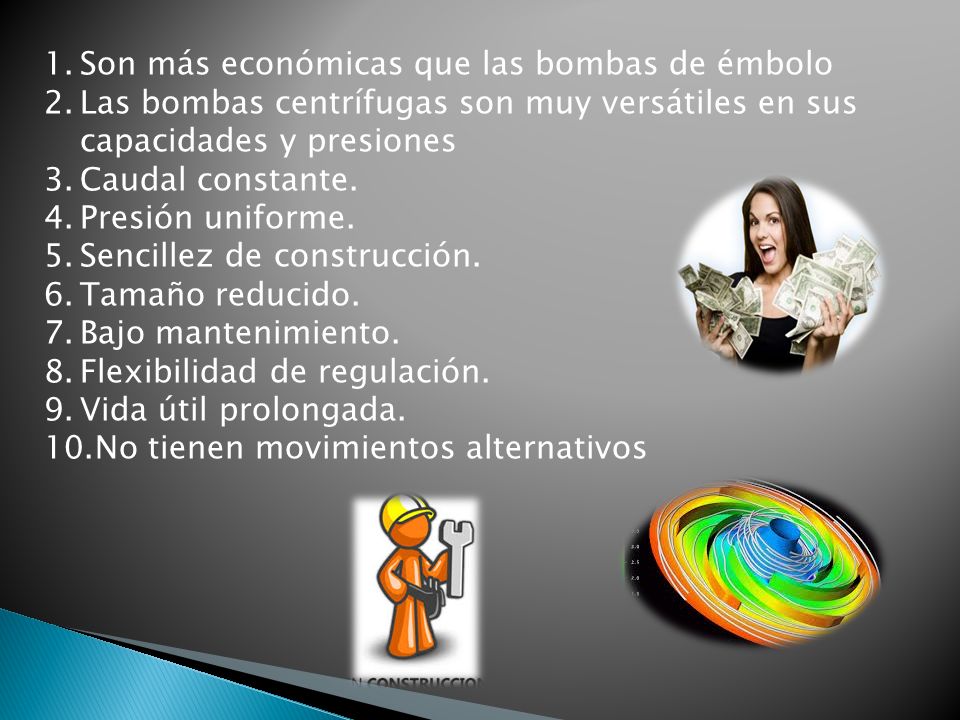

18 1.Son más económicas que las bombas de émbolo 2.Las bombas centrífugas son muy versátiles en sus capacidades y presiones 3.Caudal constante. 4.Presión uniforme. 5.Sencillez de construcción. 6.Tamaño reducido. 7.Bajo mantenimiento. 8.Flexibilidad de regulación. 9.Vida útil prolongada. 10.No tienen movimientos alternativos

19 Campos de aplicaciones de las bombas centrifugas Las bombas centrífugas son las bombas que más se aplican en diversas industrias, en las que destacan: Industria alimenticia: Saborizantes, aceites, grasas, pasta de tomate, cremas, vegetales trozados, mermeladas, mayonesa, chocolate, levadura y demás. Industria de cosméticos: Cremas y lociones, tintes y alcoholes, aceites, entre otras.

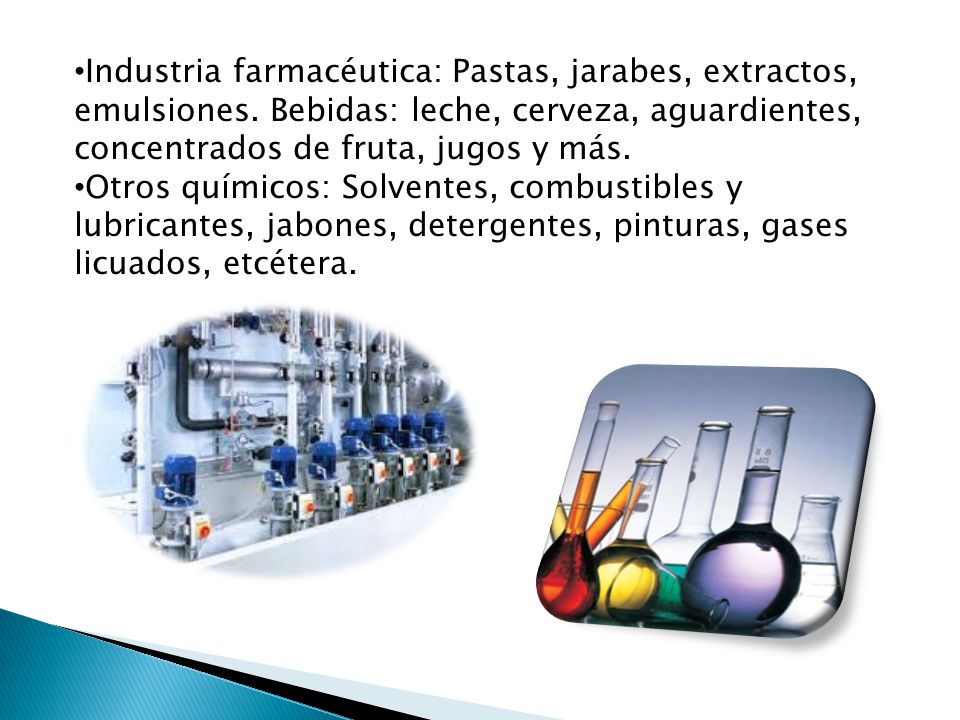

20 Industria farmacéutica: Pastas, jarabes, extractos, emulsiones. Bebidas: leche, cerveza, aguardientes, concentrados de fruta, jugos y más. Otros químicos: Solventes, combustibles y lubricantes, jabones, detergentes, pinturas, gases licuados, etcétera.

21

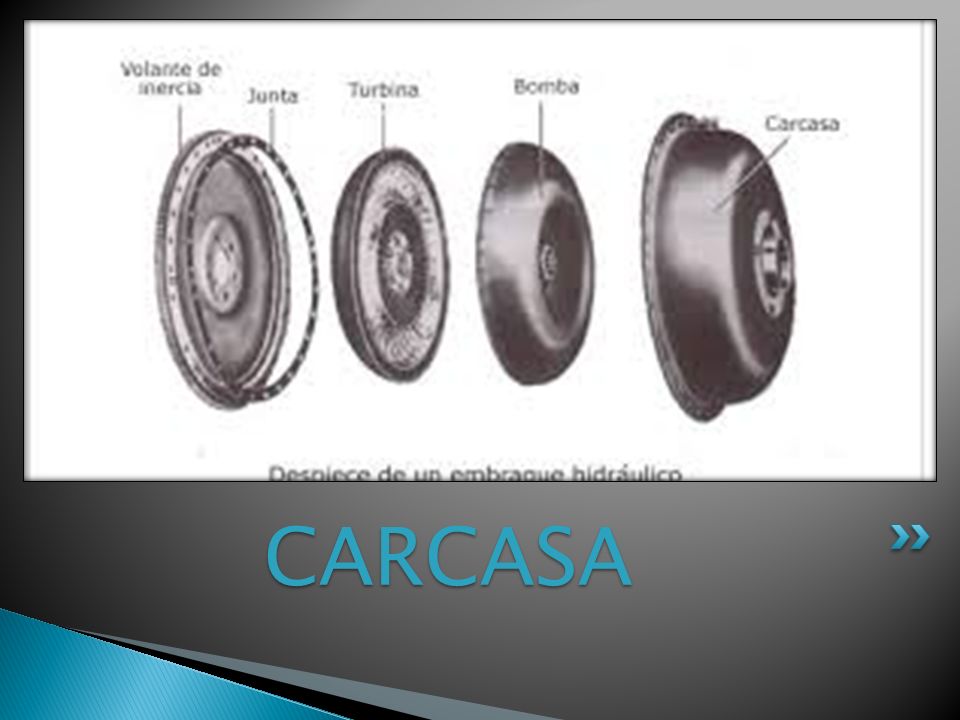

22 CARCASA

23

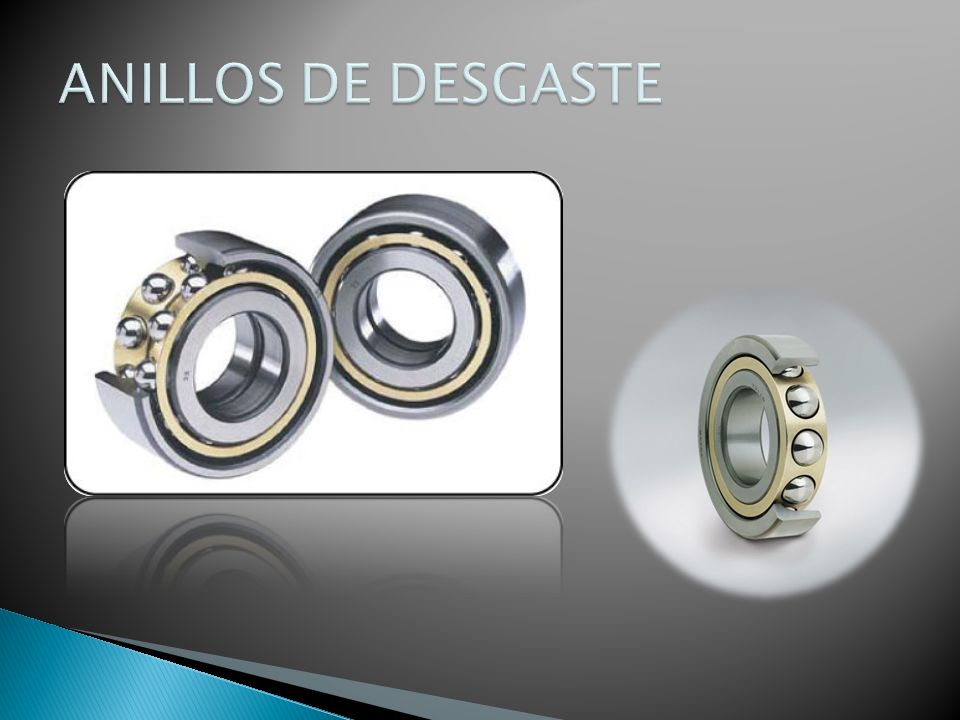

24

25

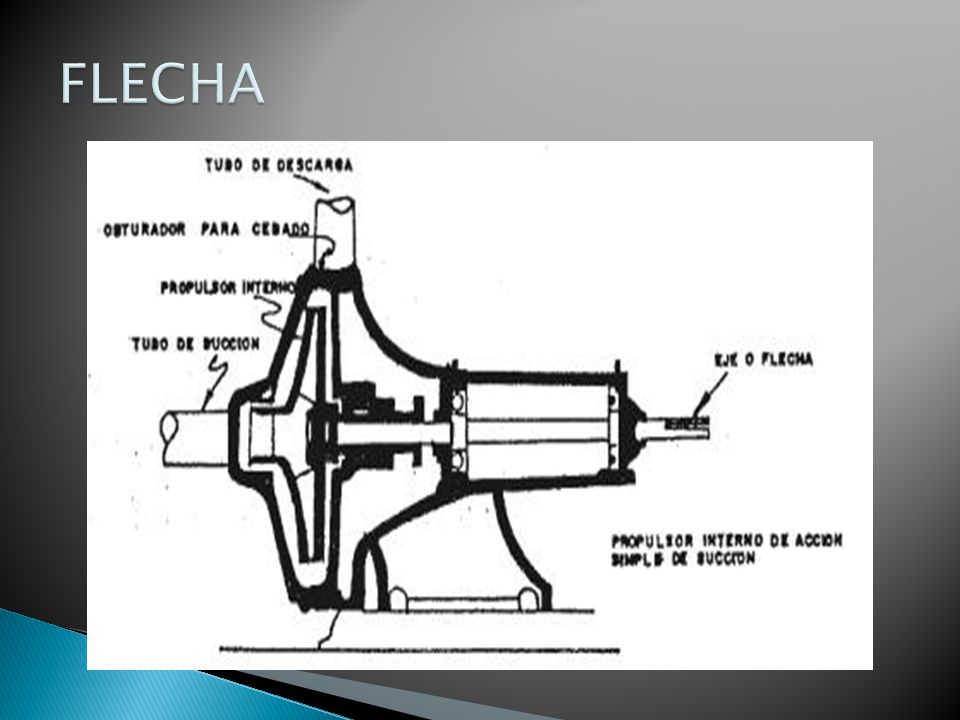

26

27

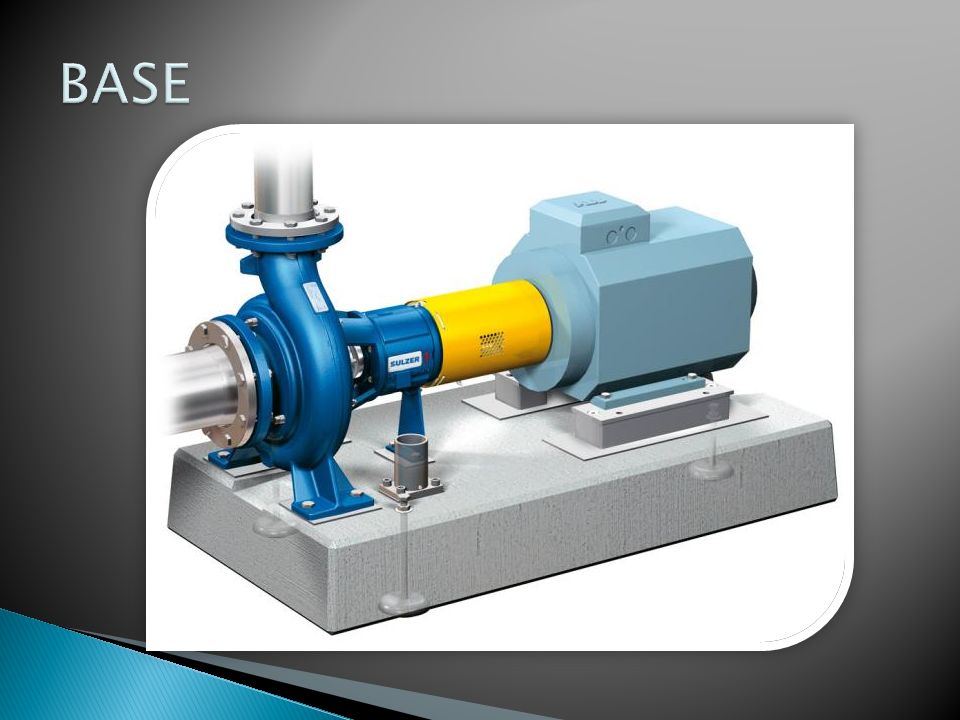

28

29

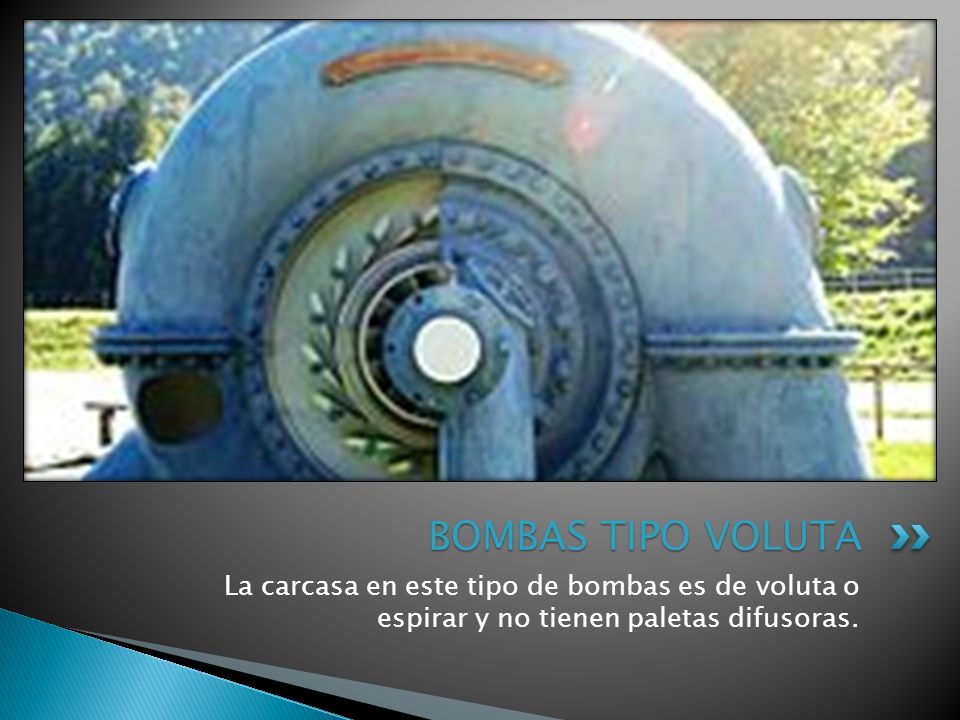

30 La carcasa en este tipo de bombas es de voluta o espirar y no tienen paletas difusoras. BOMBAS TIPO VOLUTA

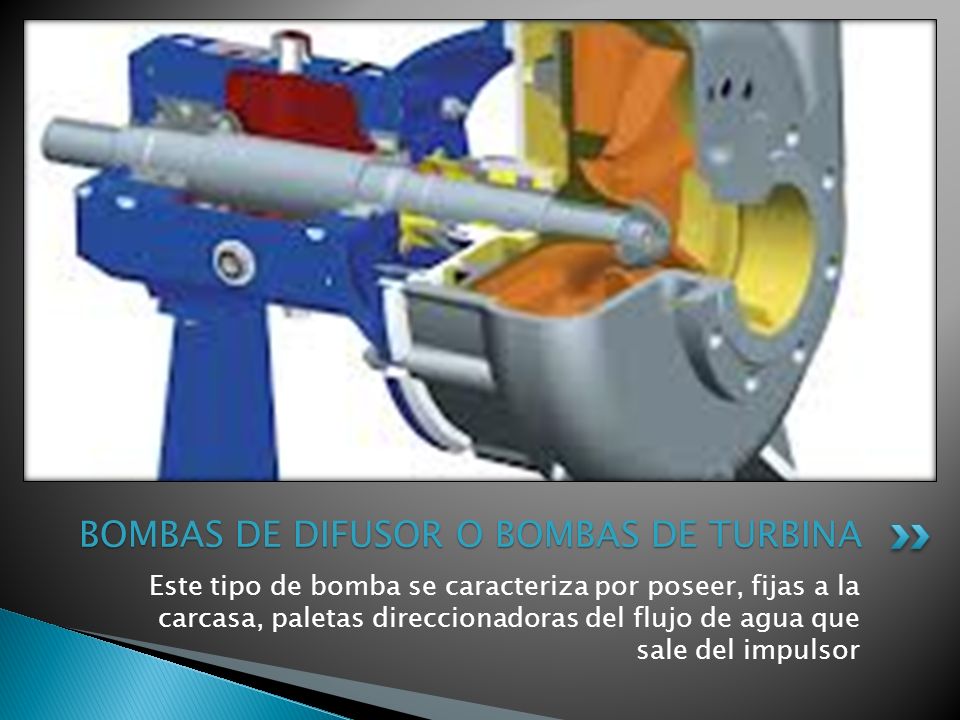

31 Este tipo de bomba se caracteriza por poseer, fijas a la carcasa, paletas direccionadoras del flujo de agua que sale del impulsor BOMBAS DE DIFUSOR O BOMBAS DE TURBINA

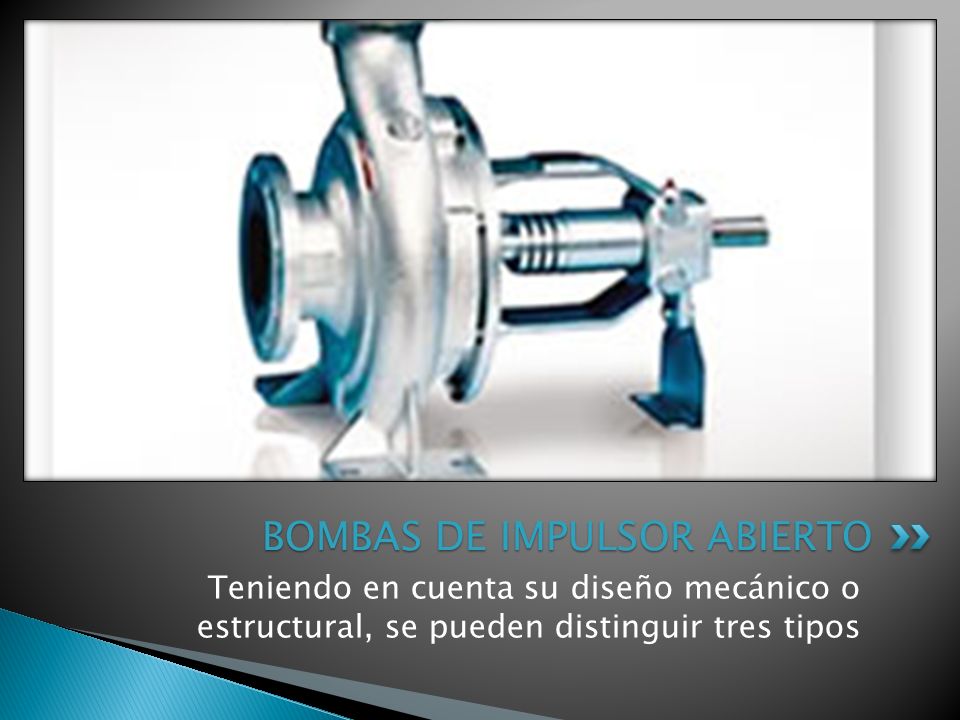

32 Teniendo en cuenta su diseño mecánico o estructural, se pueden distinguir tres tipos BOMBAS DE IMPULSOR ABIERTO

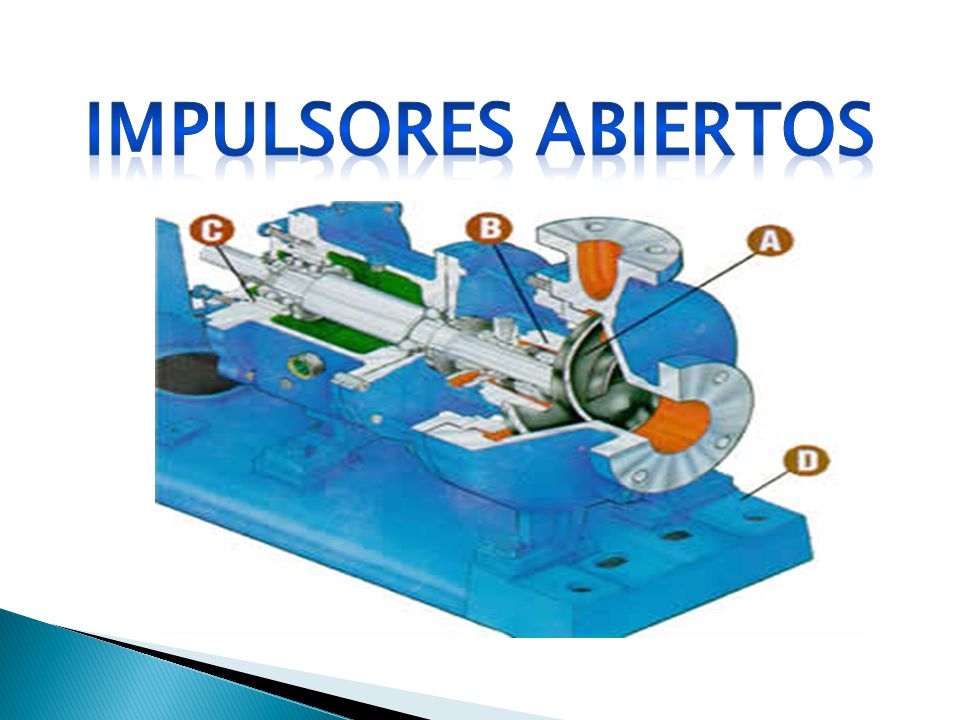

33

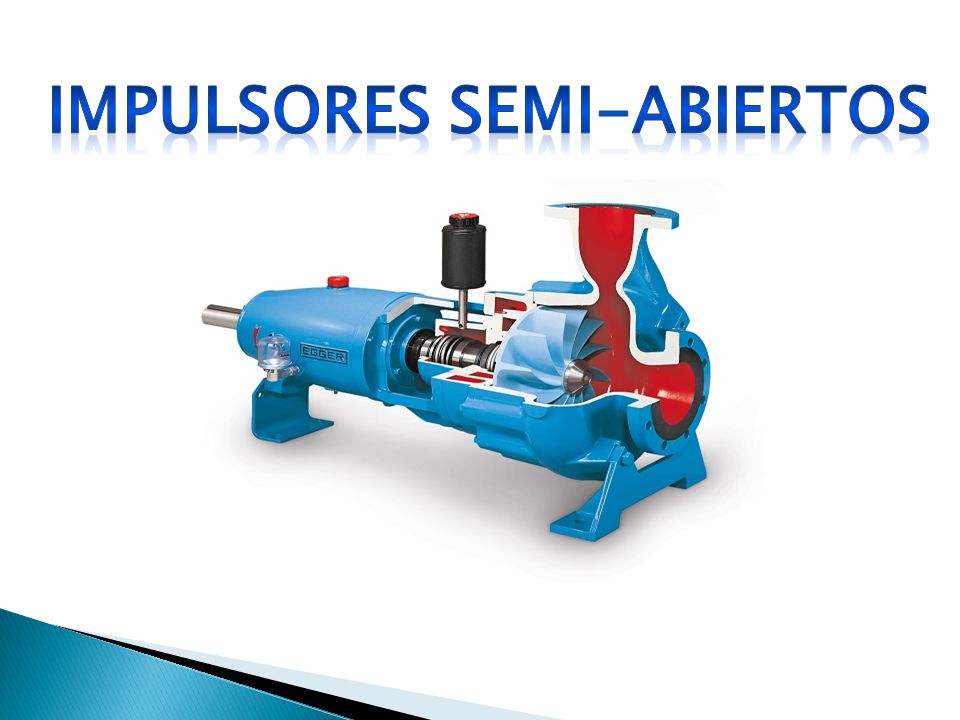

34

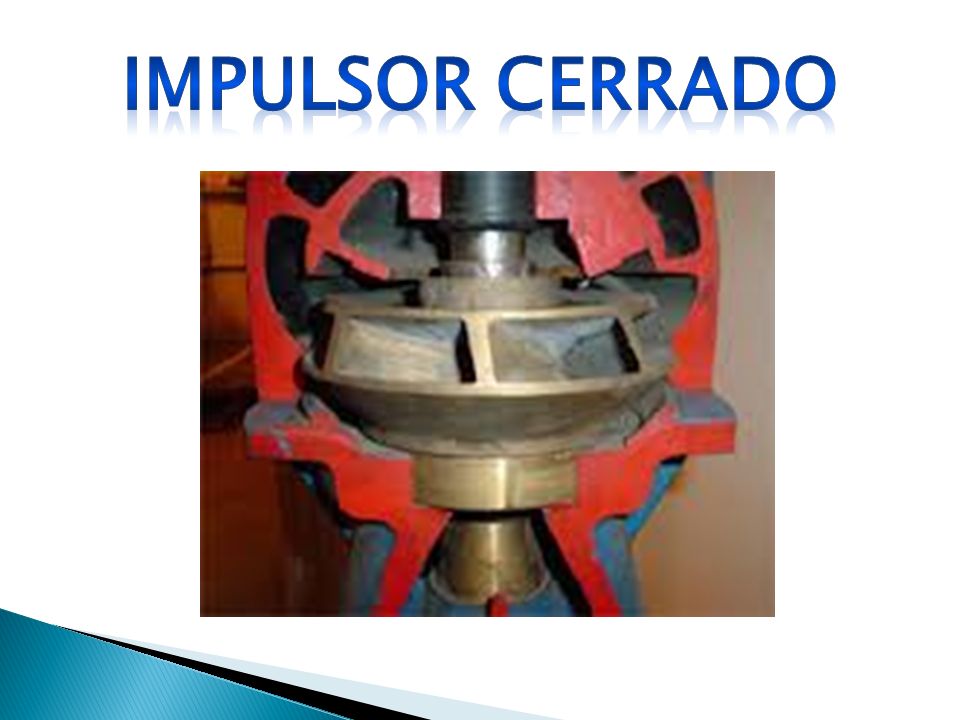

35

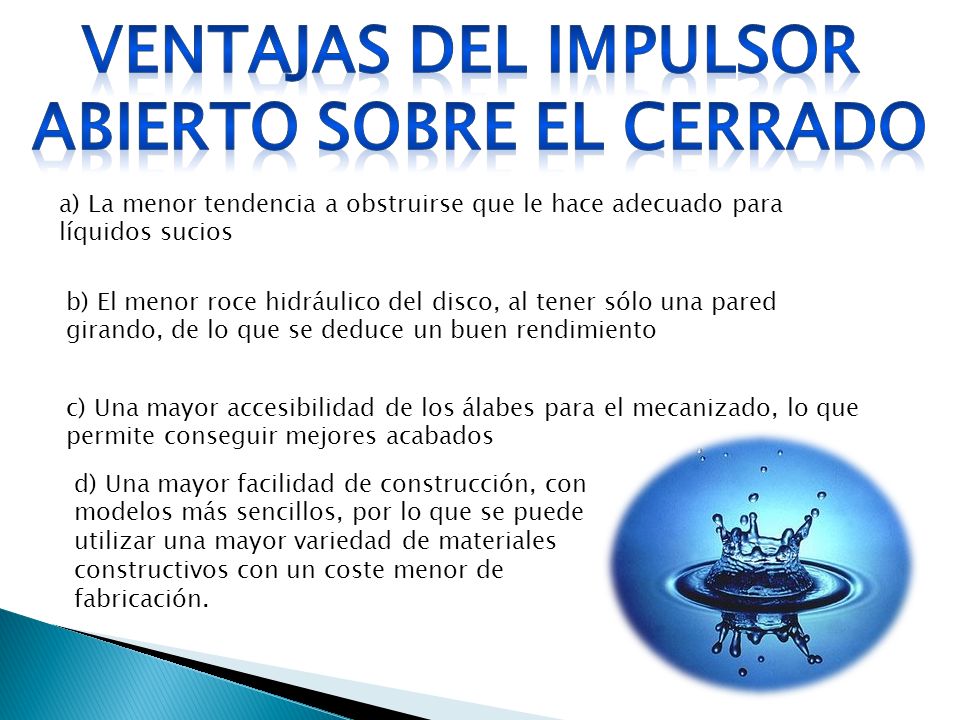

36 a) La menor tendencia a obstruirse que le hace adecuado para líquidos sucios b) El menor roce hidráulico del disco, al tener sólo una pared girando, de lo que se deduce un buen rendimiento c) Una mayor accesibilidad de los álabes para el mecanizado, lo que permite conseguir mejores acabados d) Una mayor facilidad de construcción, con modelos más sencillos, por lo que se puede utilizar una mayor variedad de materiales constructivos con un coste menor de fabricación.

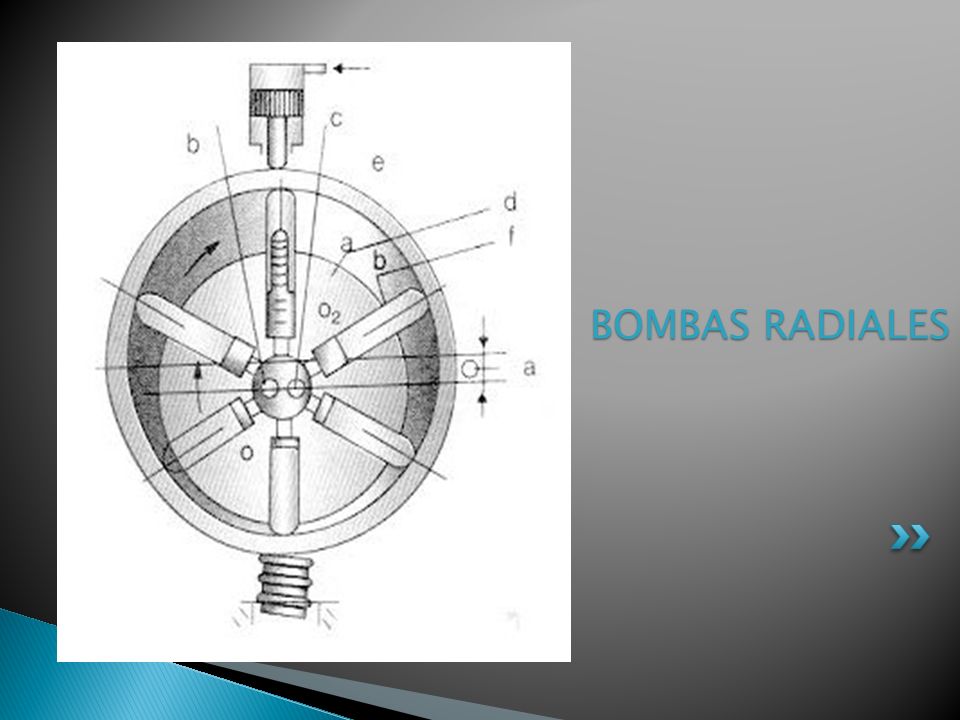

37 BOMBAS RADIALES

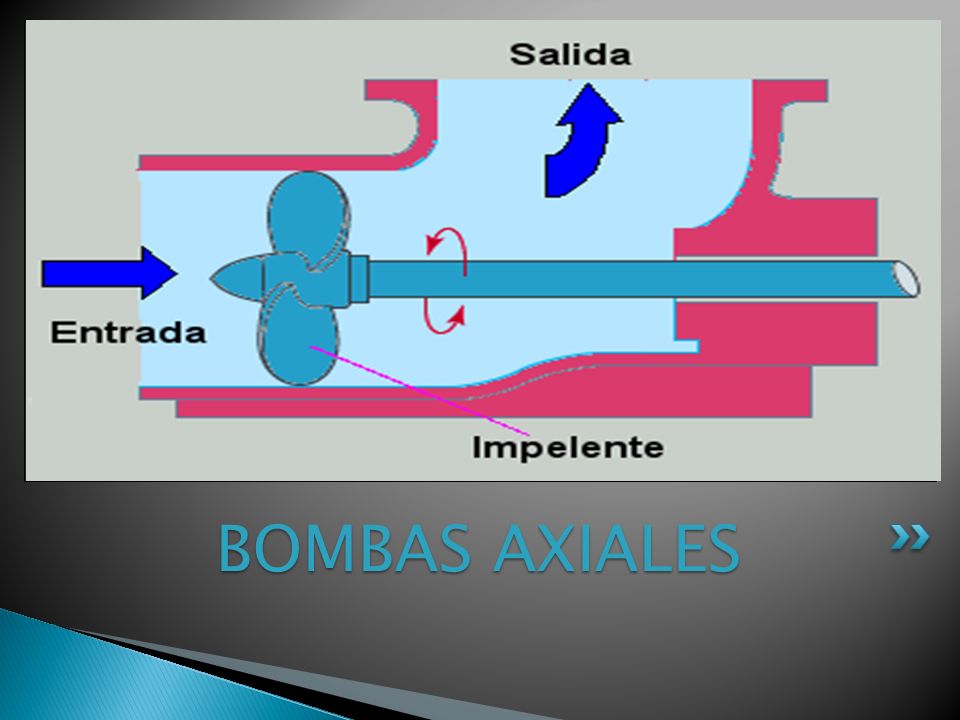

38 BOMBAS AXIALES

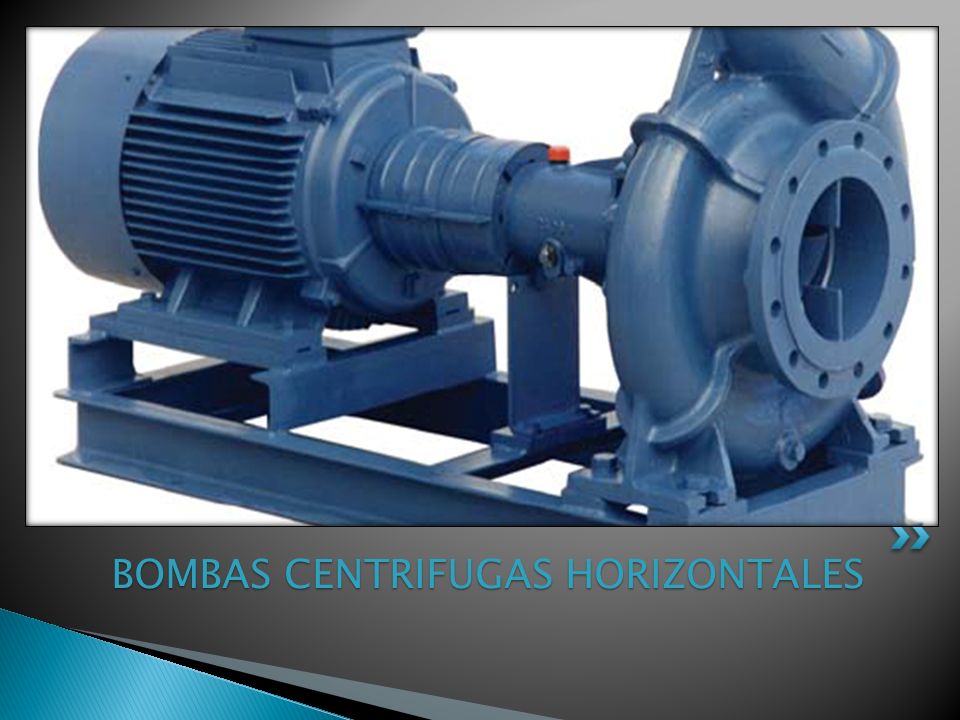

39 BOMBAS CENTRIFUGAS HORIZONTALES

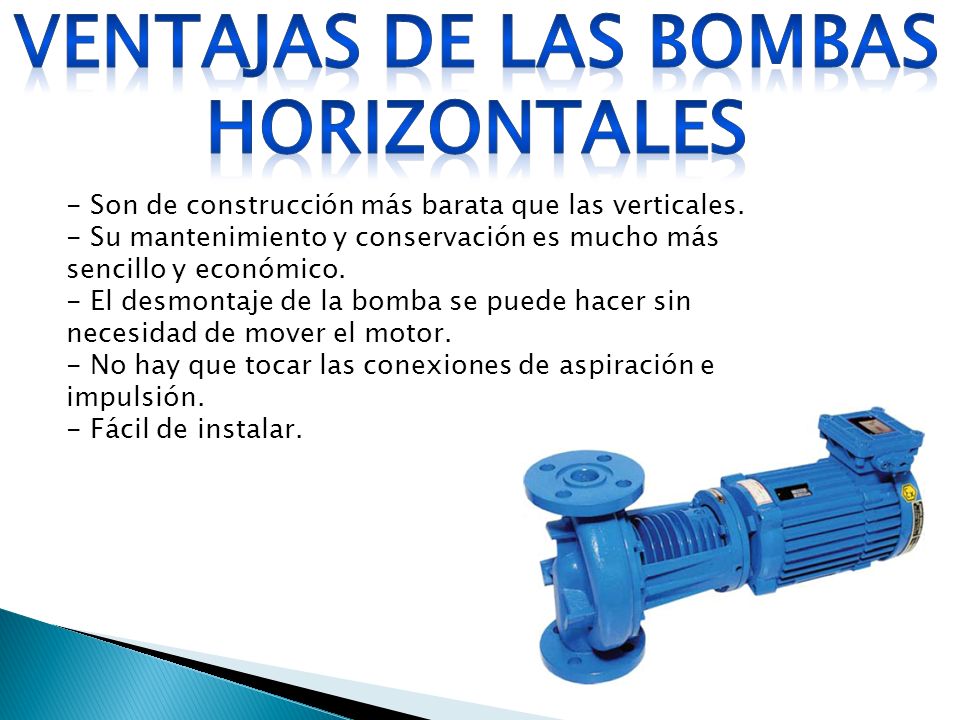

40 - Son de construcción más barata que las verticales. - Su mantenimiento y conservación es mucho más sencillo y económico. - El desmontaje de la bomba se puede hacer sin necesidad de mover el motor. - No hay que tocar las conexiones de aspiración e impulsión. - Fácil de instalar.

41

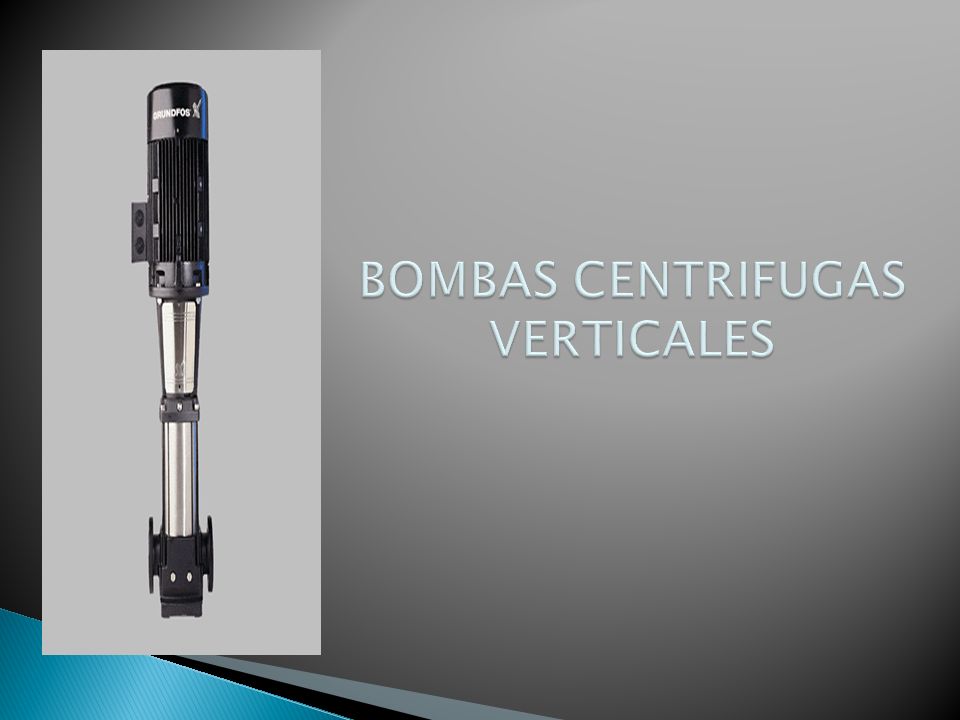

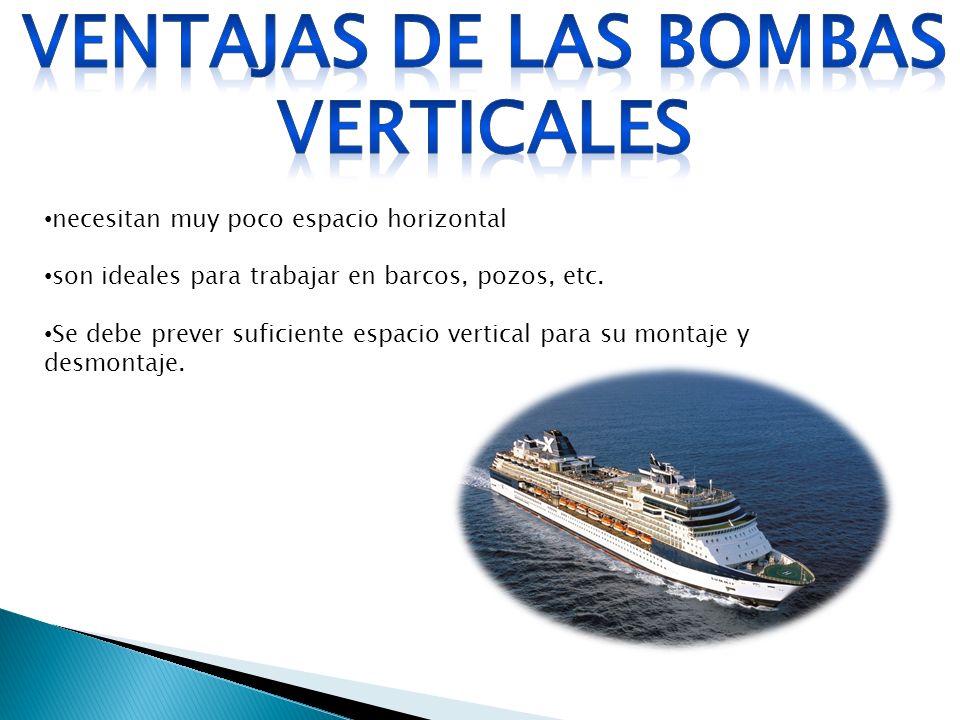

42 necesitan muy poco espacio horizontal son ideales para trabajar en barcos, pozos, etc. Se debe prever suficiente espacio vertical para su montaje y desmontaje.

43
