Informe Mensual de Operaciones Seguridad Operativa Mayo de 2009 Reunión Mensual de Operaciones 30 de Junio de 2009.

Presentación del tema: "Informe Mensual de Operaciones Seguridad Operativa Mayo de 2009 Reunión Mensual de Operaciones 30 de Junio de 2009."— Transcripción de la presentación:

1 Informe Mensual de Operaciones Seguridad Operativa Mayo de 2009 Reunión Mensual de Operaciones 30 de Junio de 2009

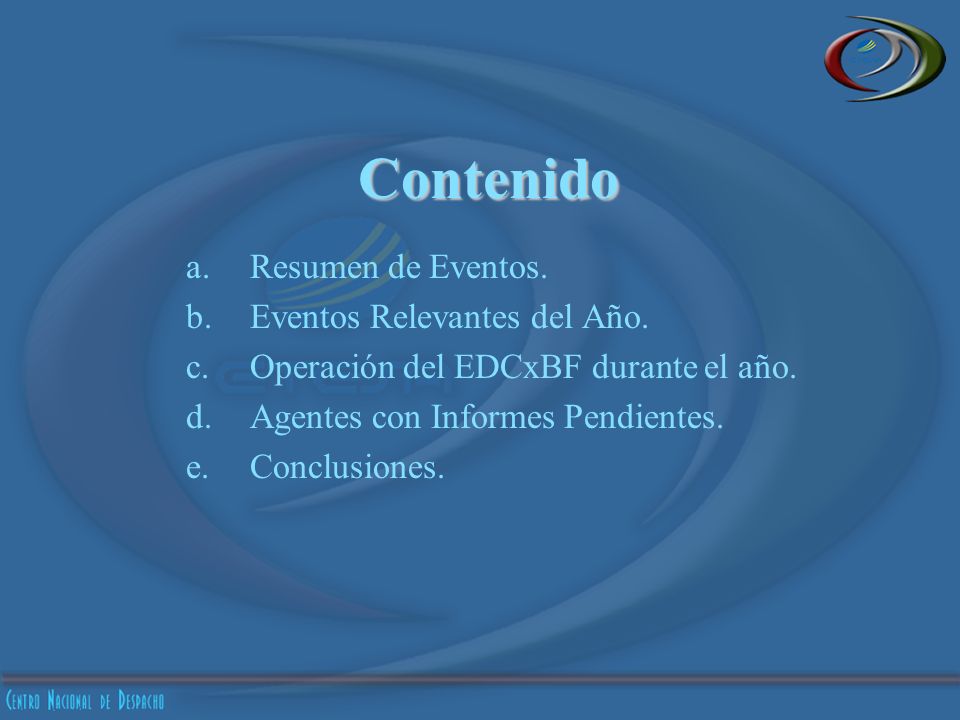

2 Contenido a.Resumen de Eventos. b.Eventos Relevantes del Año. c.Operación del EDCxBF durante el año. d.Agentes con Informes Pendientes. e.Conclusiones.

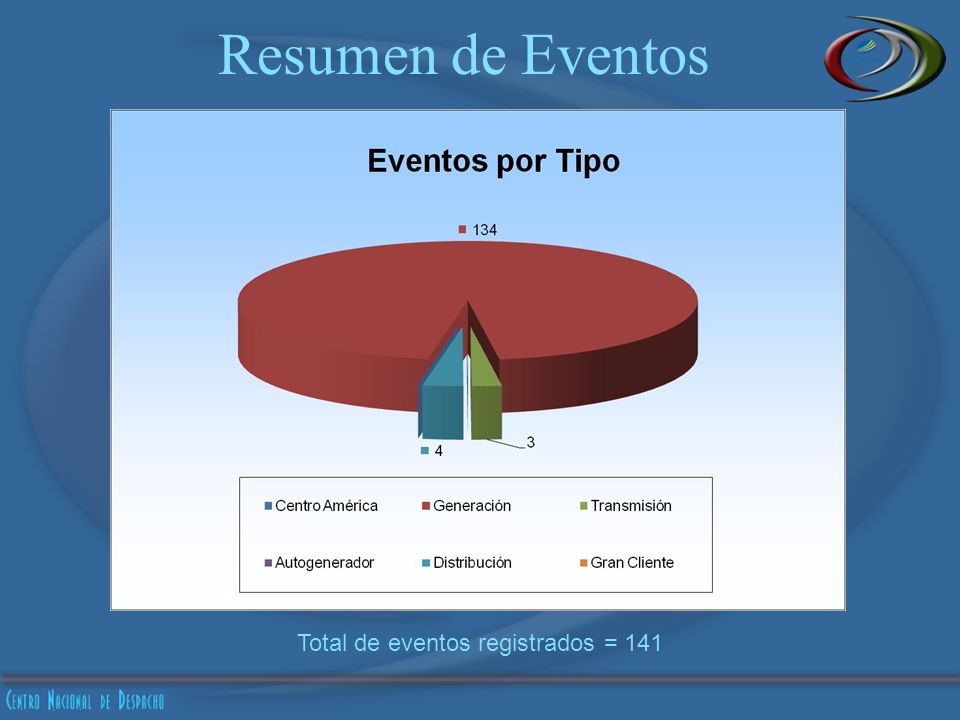

3 Resumen de Eventos Total de eventos registrados = 141

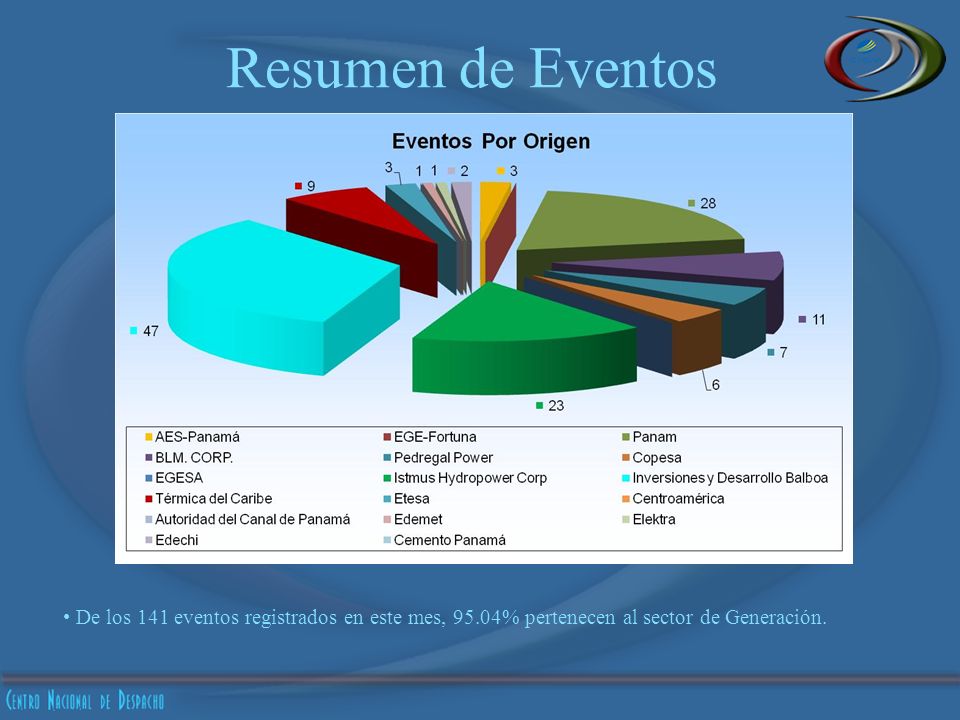

4 Resumen de Eventos De los 141 eventos registrados en este mes, 95.04% pertenecen al sector de Generación.

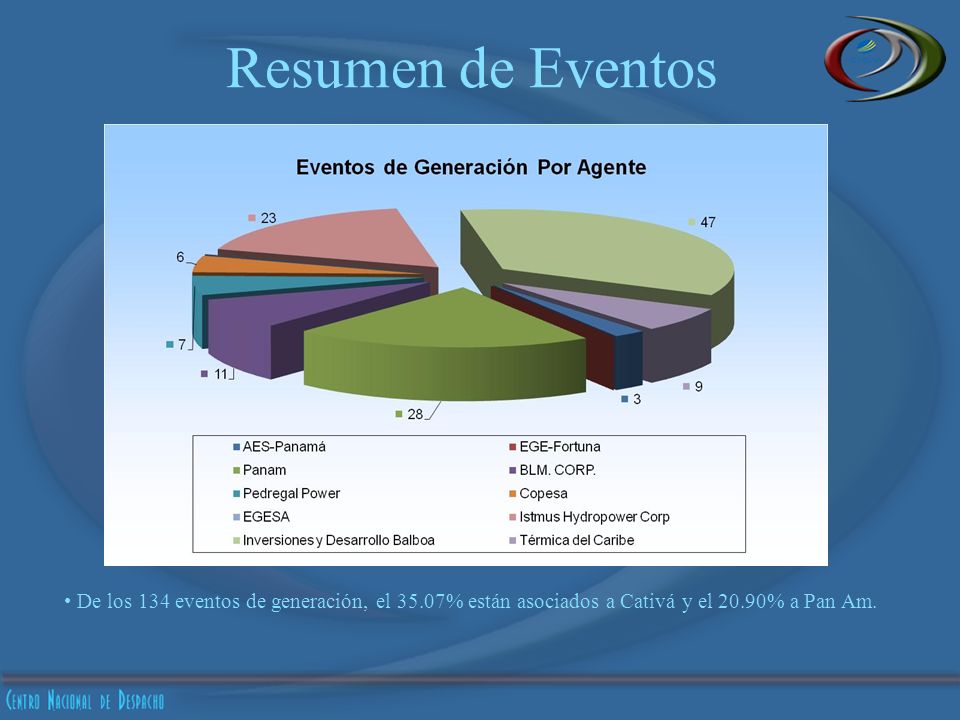

5 Resumen de Eventos De los 134 eventos de generación, el 35.07% están asociados a Cativá y el 20.90% a Pan Am.

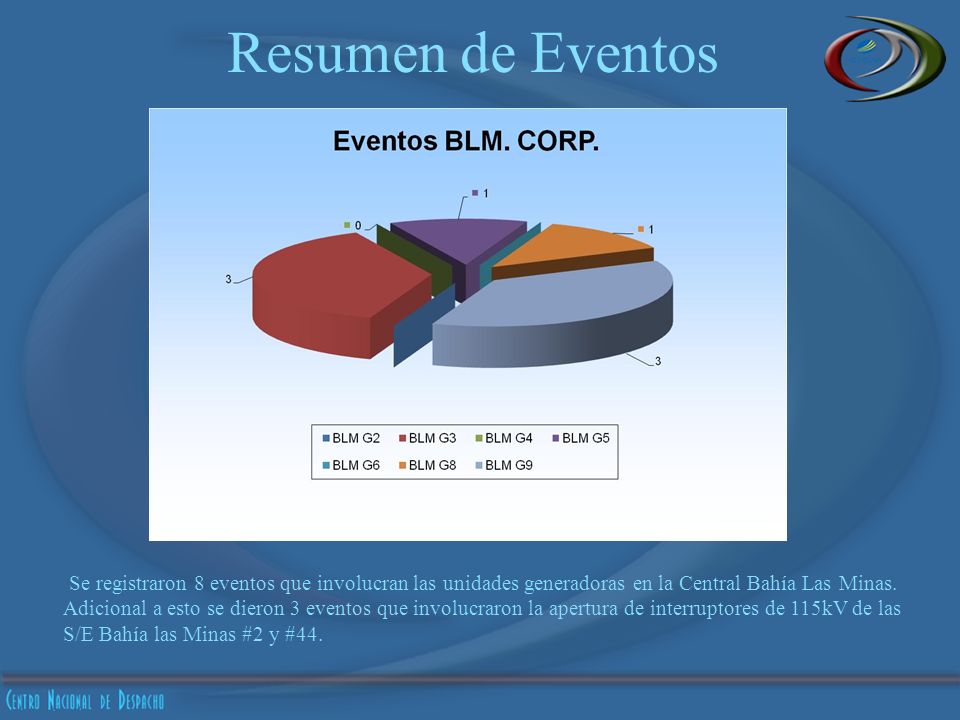

6 Resumen de Eventos Se registraron 8 eventos que involucran las unidades generadoras en la Central Bahía Las Minas. Adicional a esto se dieron 3 eventos que involucraron la apertura de interruptores de 115kV de las S/E Bahía las Minas #2 y #44.

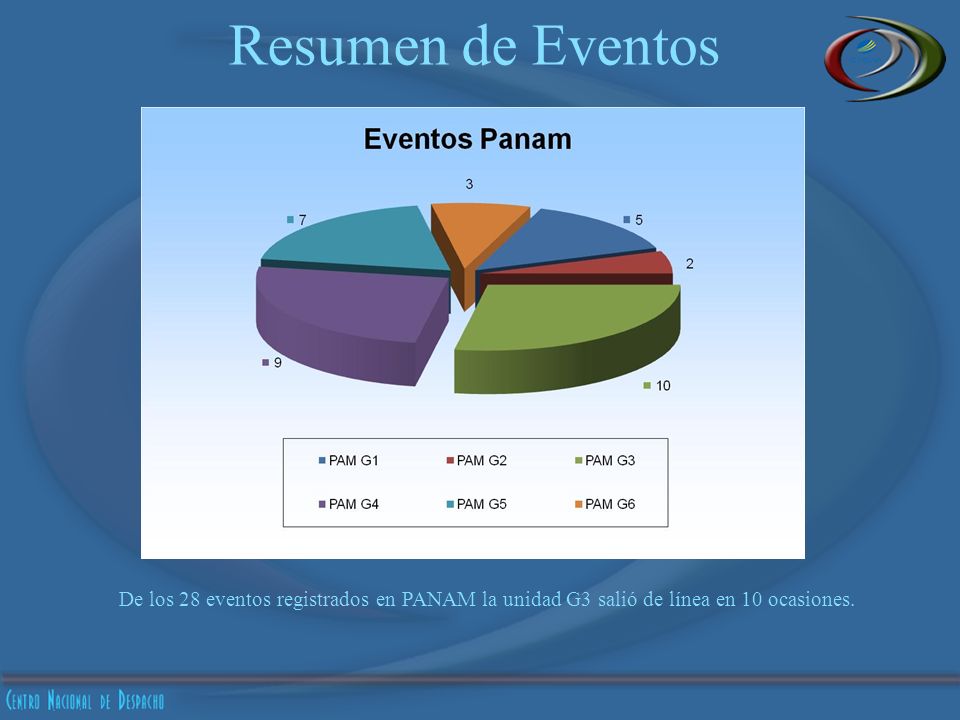

7 Resumen de Eventos De los 28 eventos registrados en PANAM la unidad G3 salió de línea en 10 ocasiones.

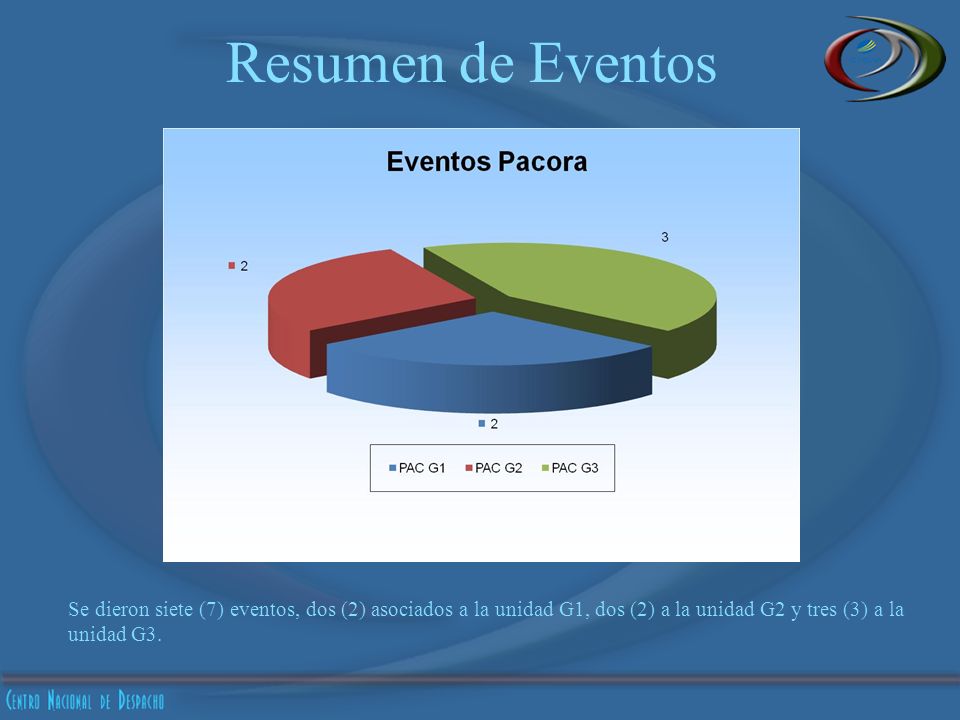

8 Resumen de Eventos Se dieron siete (7) eventos, dos (2) asociados a la unidad G1, dos (2) a la unidad G2 y tres (3) a la unidad G3.

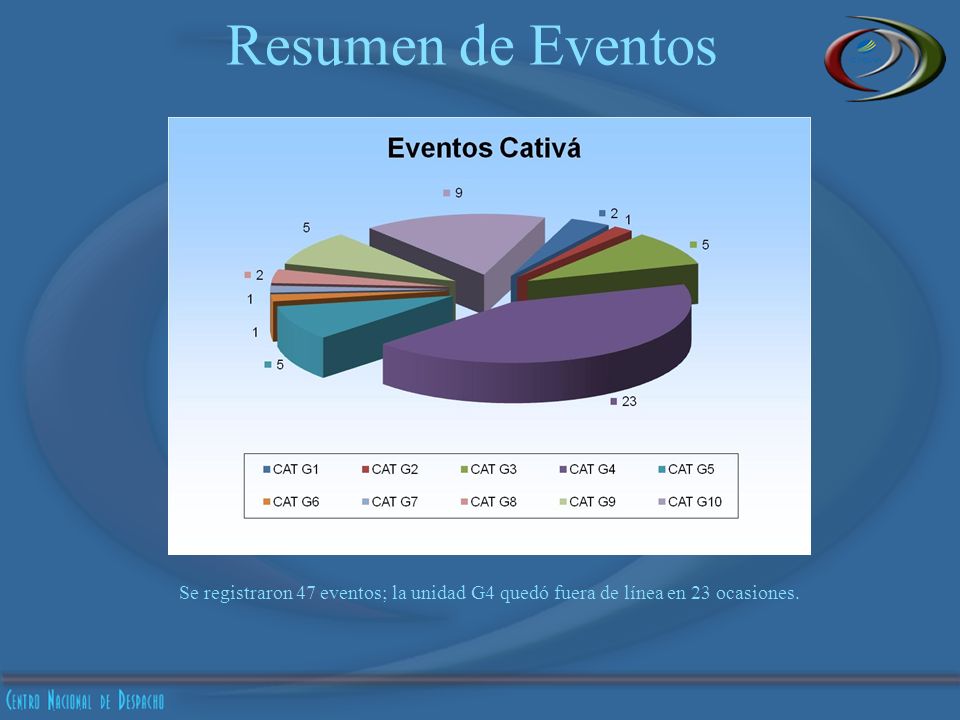

9 Resumen de Eventos Se registraron 47 eventos; la unidad G4 quedó fuera de línea en 23 ocasiones.

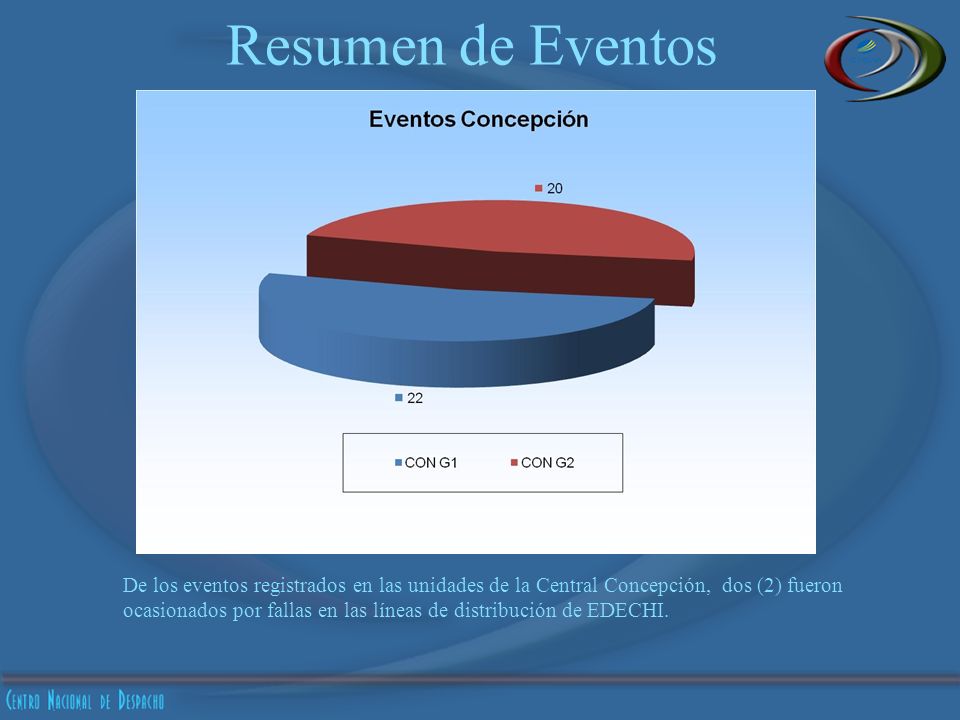

10 Resumen de Eventos De los eventos registrados en las unidades de la Central Concepción, dos (2) fueron ocasionados por fallas en las líneas de distribución de EDECHI.

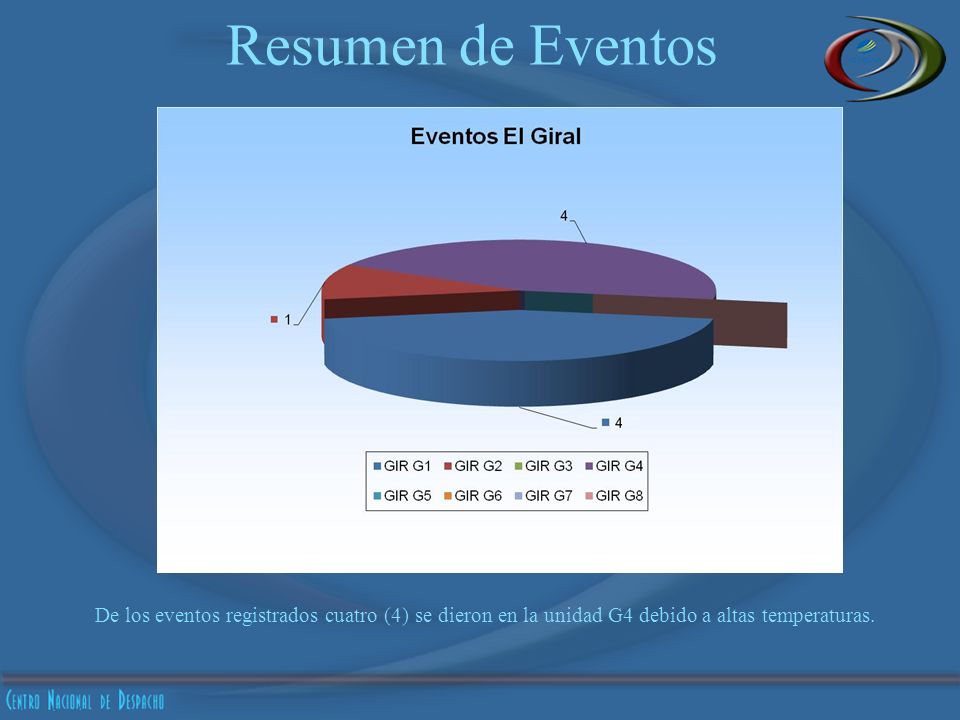

11 Resumen de Eventos De los eventos registrados cuatro (4) se dieron en la unidad G4 debido a altas temperaturas.

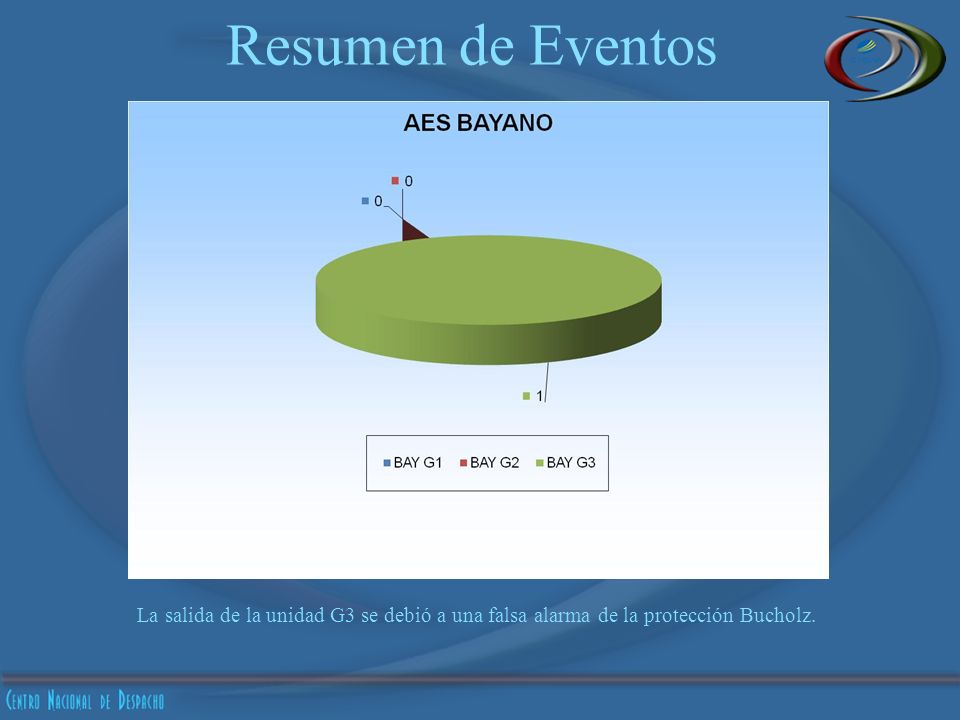

12 Resumen de Eventos La salida de la unidad G3 se debió a una falsa alarma de la protección Bucholz.

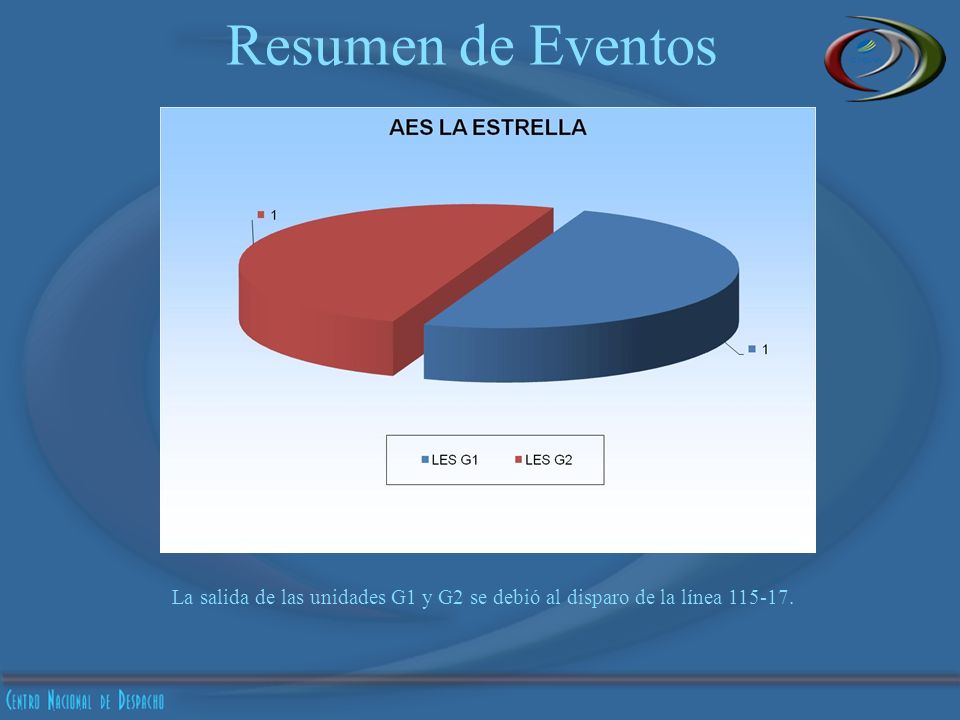

13 Resumen de Eventos La salida de las unidades G1 y G2 se debió al disparo de la línea 115-17.

14 Resumen de Eventos La salida de la unidad G1 de la central Estí se da por falla en módulo de comunicación.

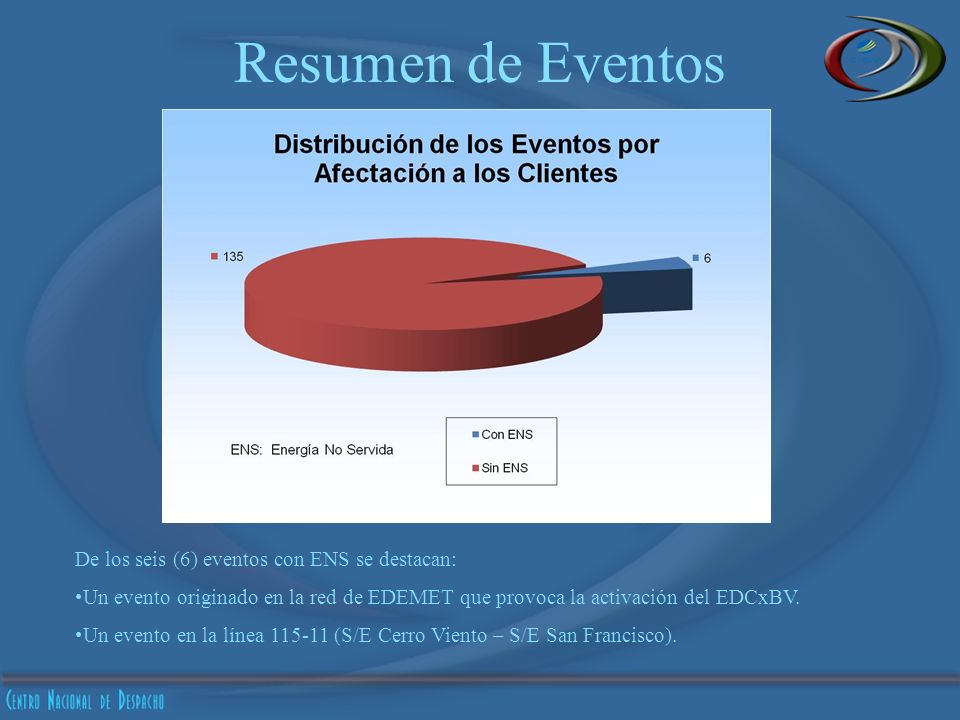

15 Resumen de Eventos De los seis (6) eventos con ENS se destacan: Un evento originado en la red de EDEMET que provoca la activación del EDCxBV. Un evento en la línea 115-11 (S/E Cerro Viento – S/E San Francisco).

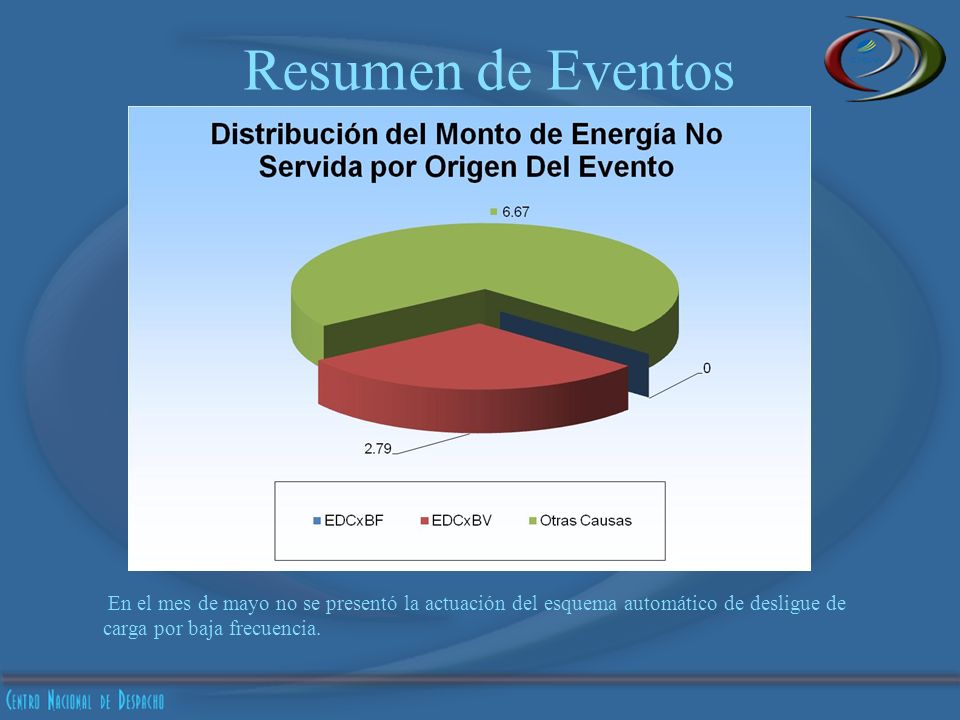

16 Resumen de Eventos En el mes de mayo no se presentó la actuación del esquema automático de desligue de carga por baja frecuencia.

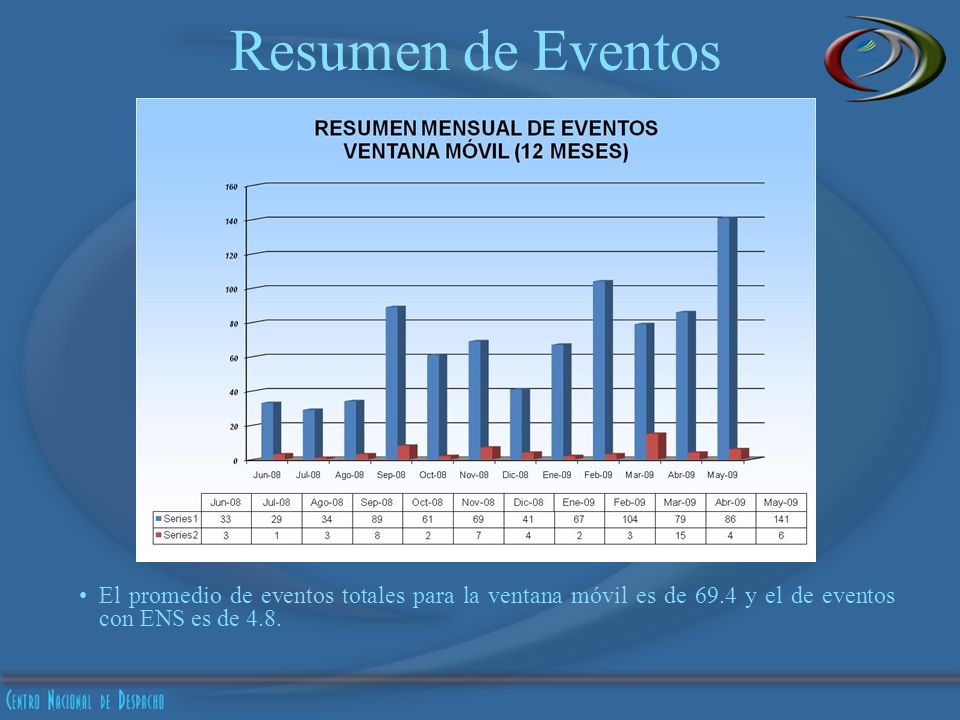

17 El promedio de eventos totales para la ventana móvil es de 69.4 y el de eventos con ENS es de 4.8. Resumen de Eventos

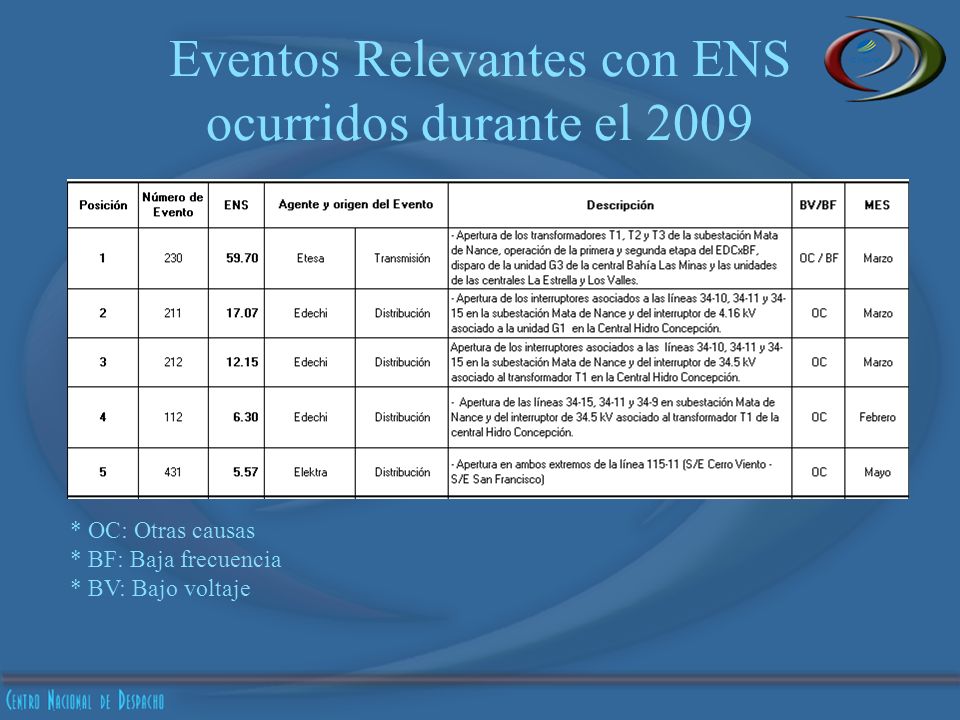

18 Eventos Relevantes con ENS ocurridos durante el 2009 * OC: Otras causas * BF: Baja frecuencia * BV: Bajo voltaje

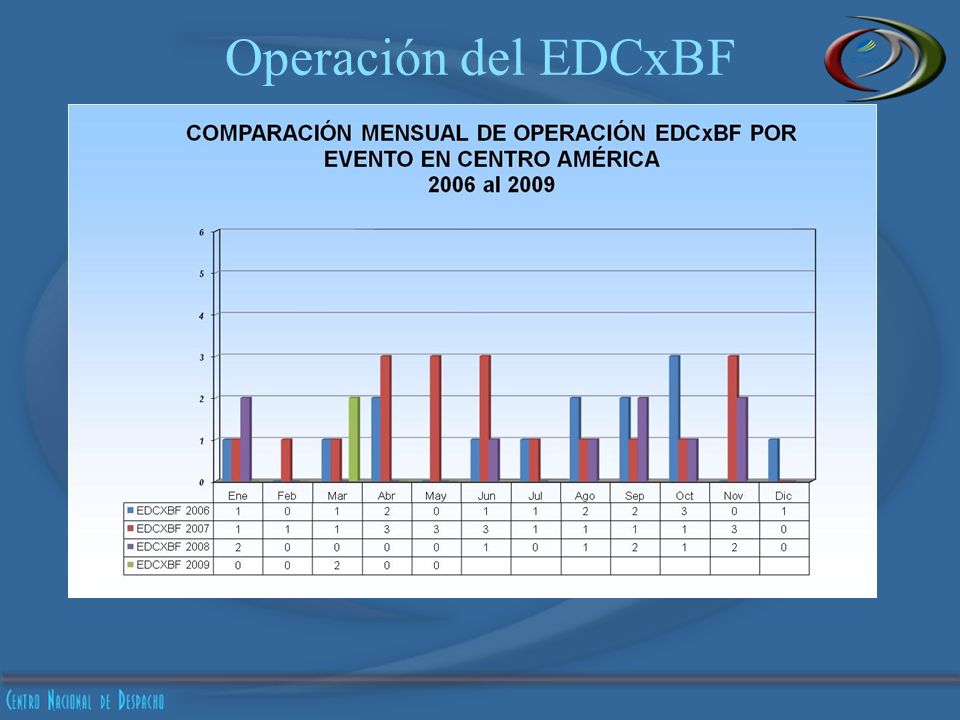

19 Operación del EDCxBF

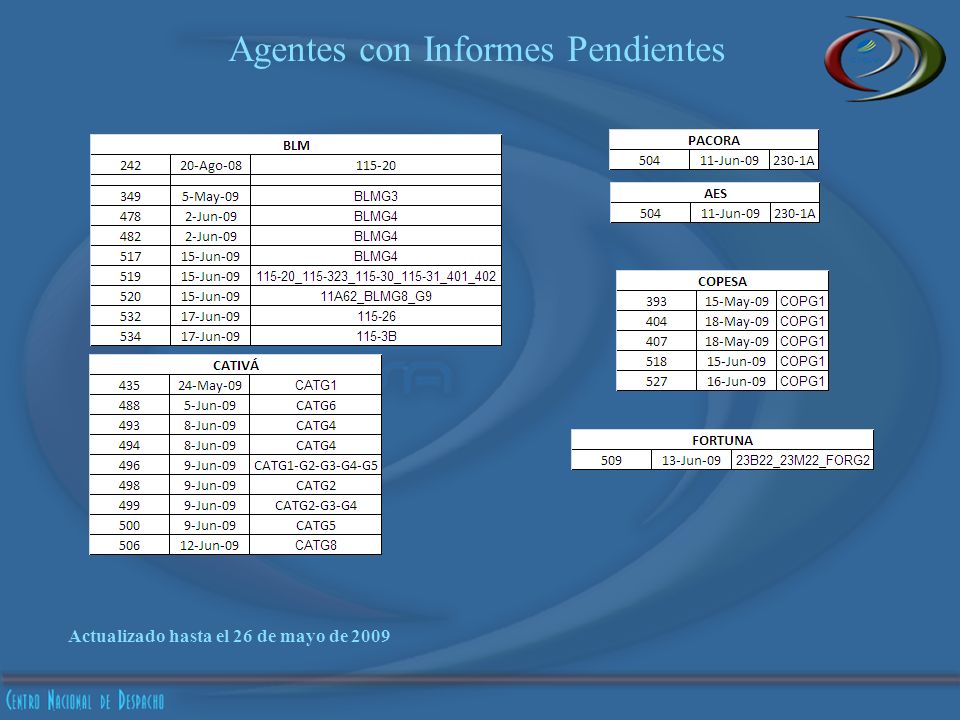

20 Agentes con Informes Pendientes Actualizado hasta el 26 de mayo de 2009

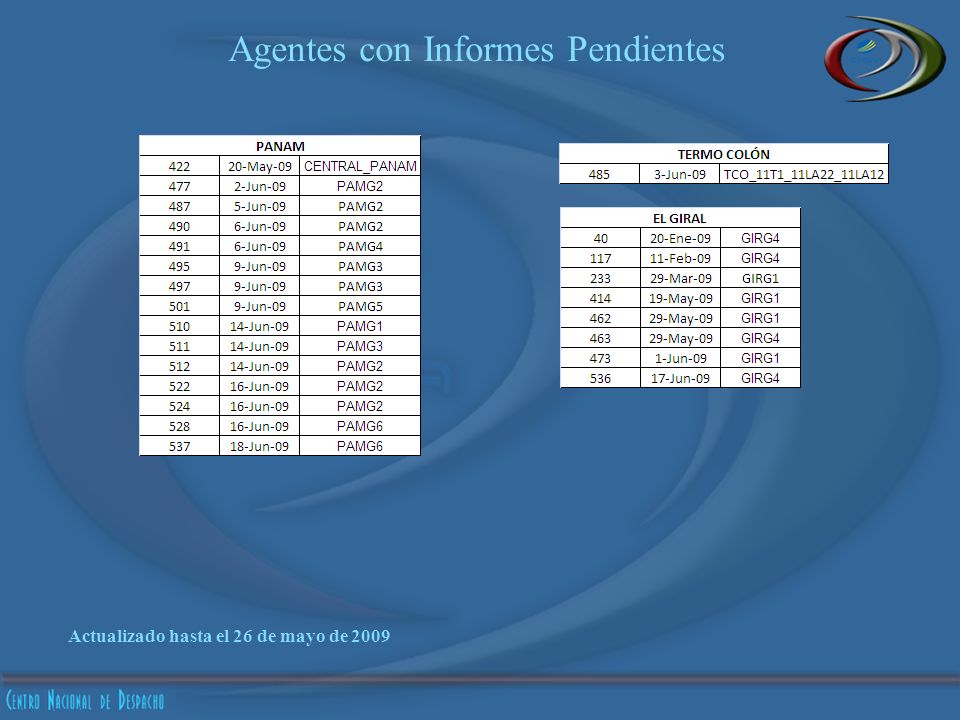

21 Agentes con Informes Pendientes Actualizado hasta el 26 de mayo de 2009

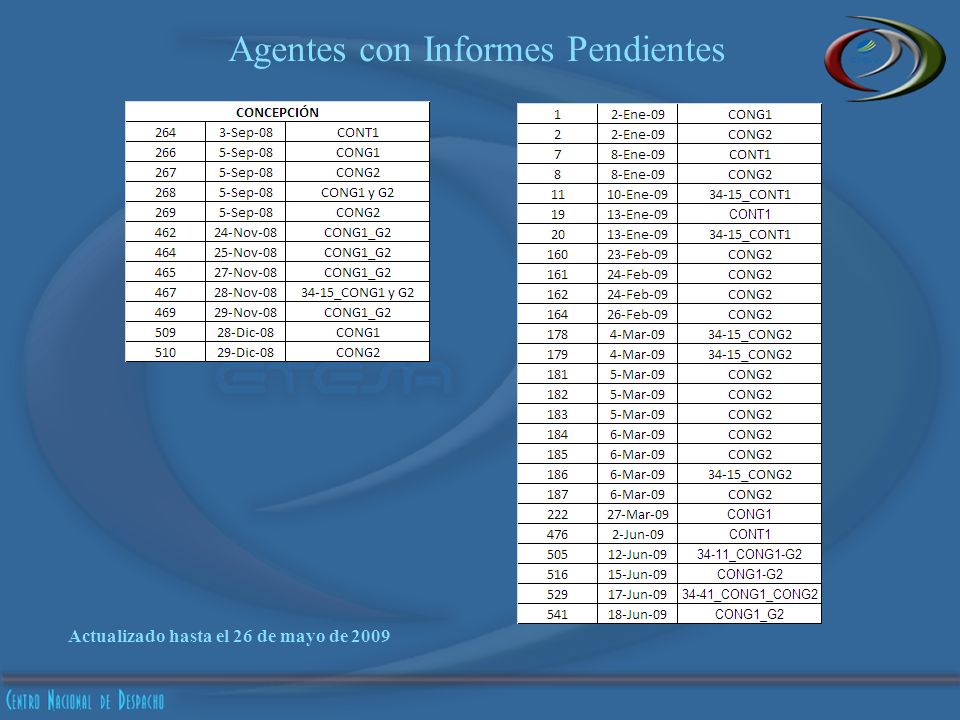

22 Agentes con Informes Pendientes Actualizado hasta el 26 de mayo de 2009

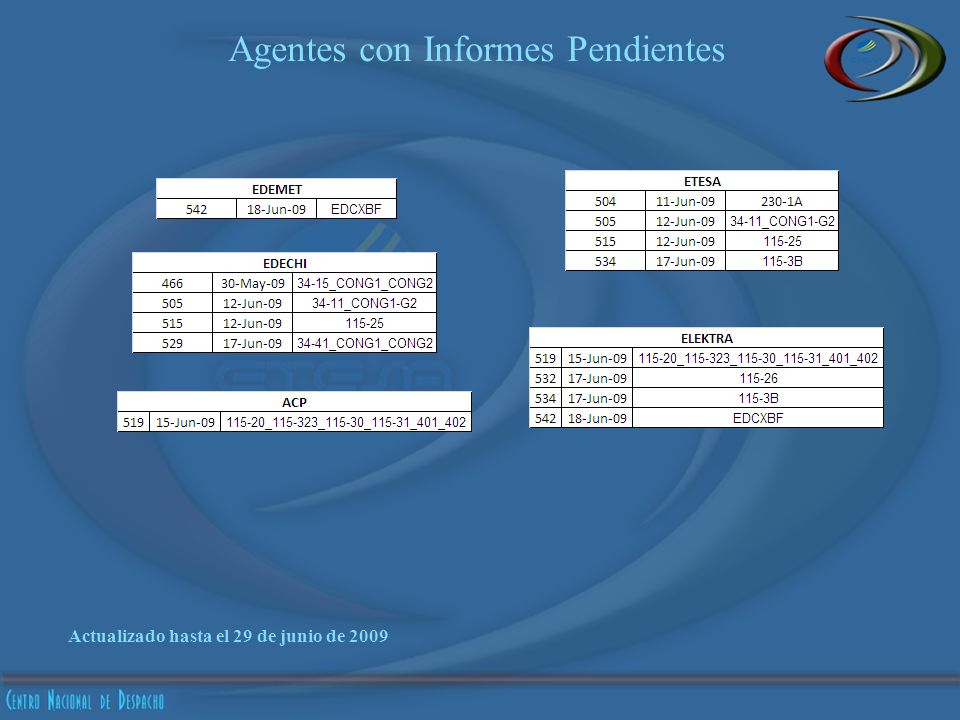

23 Agentes con Informes Pendientes Actualizado hasta el 29 de junio de 2009

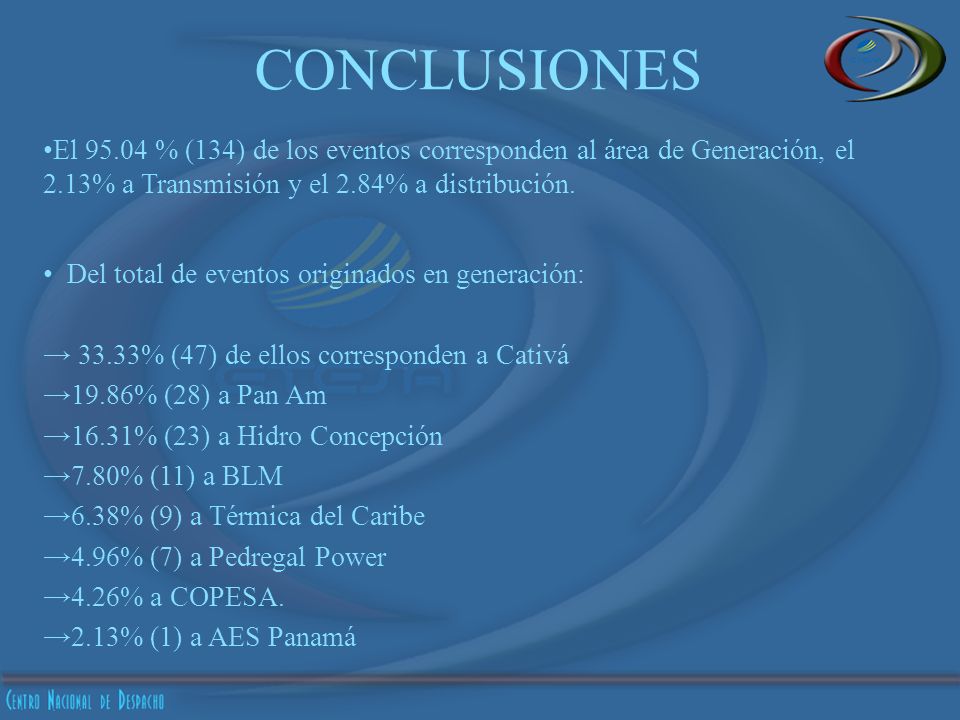

24 CONCLUSIONES El 95.04 % (134) de los eventos corresponden al área de Generación, el 2.13% a Transmisión y el 2.84% a distribución. Del total de eventos originados en generación: → 33.33% (47) de ellos corresponden a Cativá →19.86% (28) a Pan Am →16.31% (23) a Hidro Concepción →7.80% (11) a BLM →6.38% (9) a Térmica del Caribe →4.96% (7) a Pedregal Power →4.26% a COPESA. →2.13% (1) a AES Panamá

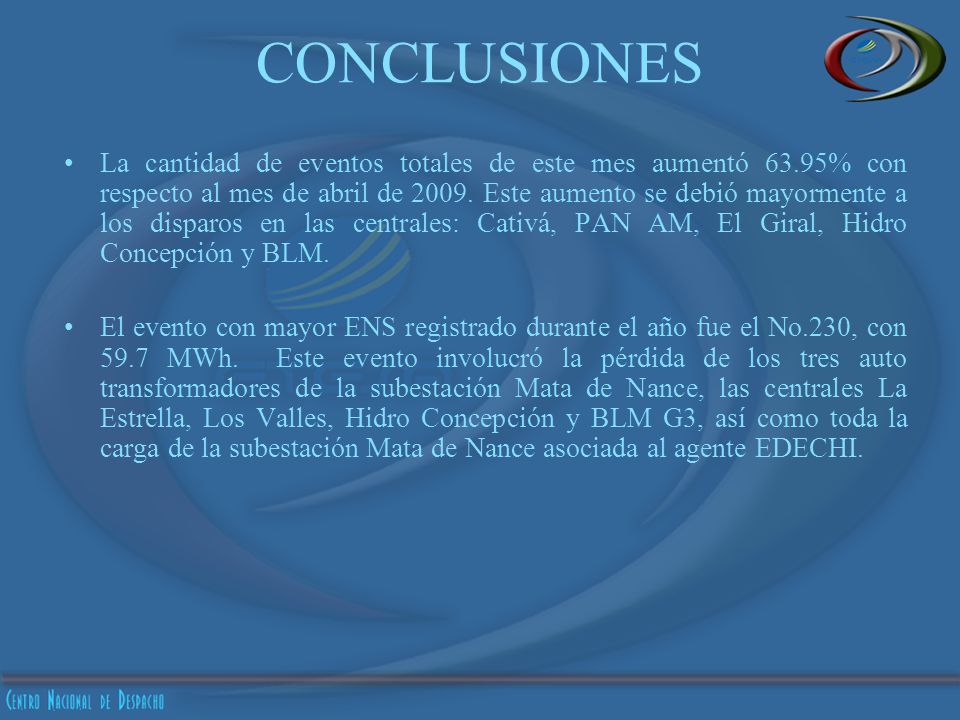

25 CONCLUSIONES La cantidad de eventos totales de este mes aumentó 63.95% con respecto al mes de abril de 2009. Este aumento se debió mayormente a los disparos en las centrales: Cativá, PAN AM, El Giral, Hidro Concepción y BLM. El evento con mayor ENS registrado durante el año fue el No.230, con 59.7 MWh. Este evento involucró la pérdida de los tres auto transformadores de la subestación Mata de Nance, las centrales La Estrella, Los Valles, Hidro Concepción y BLM G3, así como toda la carga de la subestación Mata de Nance asociada al agente EDECHI.
