1 Unidad de Planeación Minero Energética 20 años Estado de avance Proyectos STR y STN Unidad de Planeación Minero Energética UPME Bogotá, 3 de diciembre de 2015

2 Unidad de Planeación Minero Energética 20 años

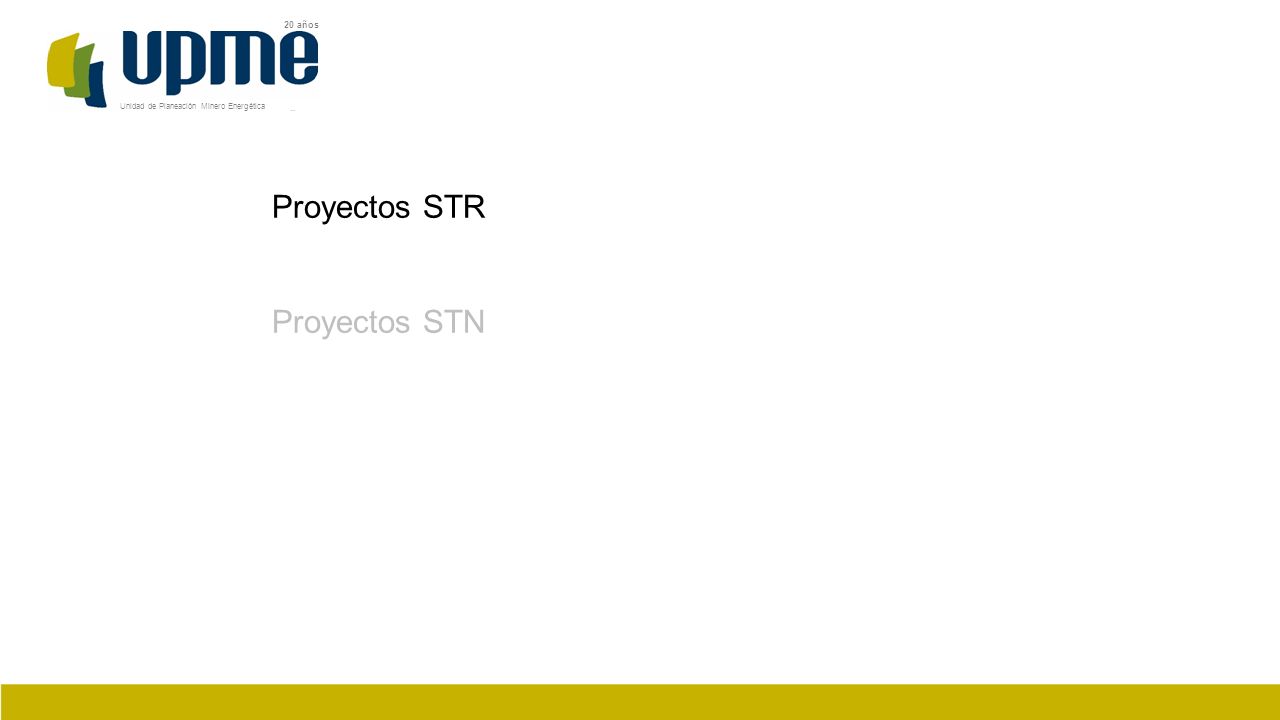

3 Unidad de Planeación Minero Energética 20 años Proyectos STR Proyectos STN

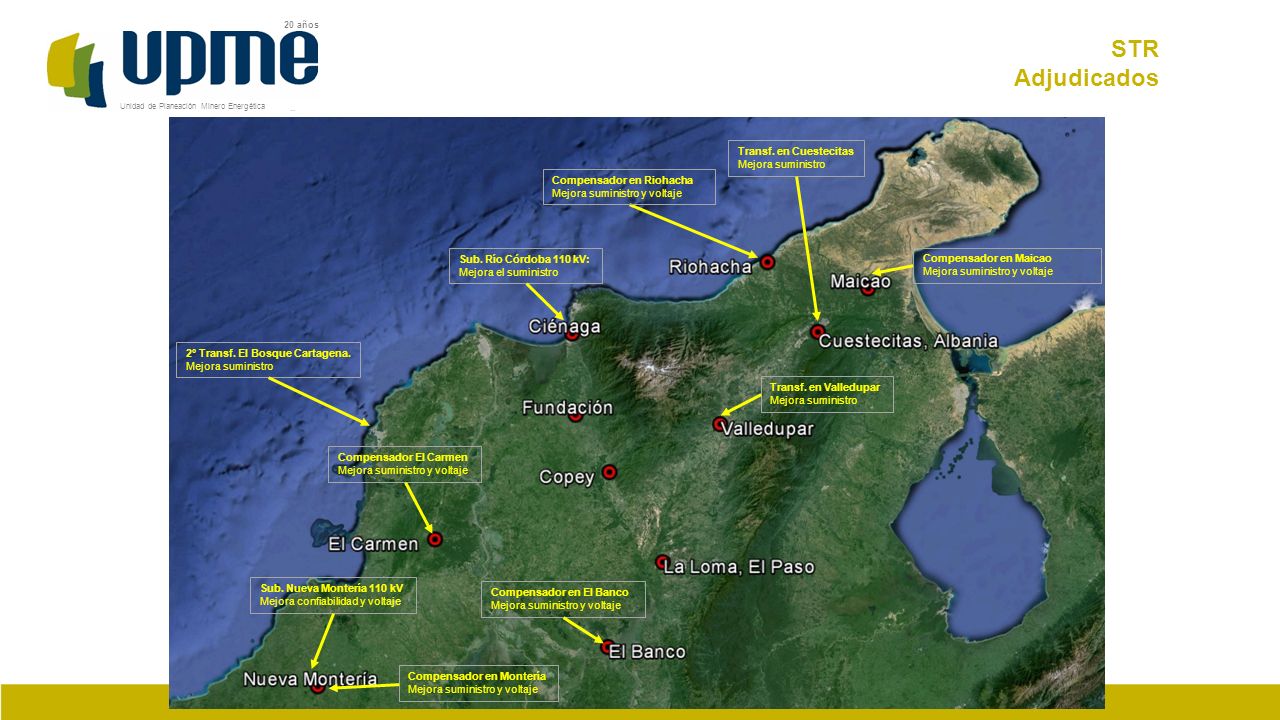

4 Unidad de Planeación Minero Energética 20 años STR Adjudicados Compensador El Carmen Mejora suministro y voltaje Compensador en El Banco Mejora suministro y voltaje Compensador en Montería Mejora suministro y voltaje 2° Transf. El Bosque Cartagena. Mejora suministro Transf. en Valledupar Mejora suministro Sub. Nueva Montería 110 kV Mejora confiabilidad y voltaje Transf. en Cuestecitas Mejora suministro Sub. Río Córdoba 110 kV: Mejora el suministro Compensador en Riohacha Mejora suministro y voltaje Compensador en Maicao Mejora suministro y voltaje

5 Unidad de Planeación Minero Energética 20 años STR Adjudicados ProyectosAdjudicóFPOEstadoEjecutor Oferta MM COP UPME STR 07-2014 Conexión de Río Córdoba al STN a través de dos transformadores 220/110 kV Ubicación: Magdalena 09-abr-15nov-16 Objeto: Permite atender demanda y mejorar condiciones de prestación del servicio (seguridad y confiabilidad) Retos: Eficiencia en la ejecución. Avance: 20% de 25%. En elaboración el EIA. Se realizó socialización con CORPOMAG. Se registran elevados costos en el terreno. Se suscribió contrato con ABB los transformadores. Aprobados 35 documentos de diseños de la subestación. EEB11.361 UPME STR 01-2015 Ampliaciones en Cuestecitas Riohacha y Maicao Ubicación: La Guajira 15-jul-15nov-16 Objeto: Mejora el voltaje y permite atender demanda Retos: Eficiencia en la ejecución Avance: Se expidió Res. CREG 136/2015 de ingresos. Inició interventoría (se aprobaron pólizas). Dificultades por coincidencia con mantenimientos en Cuestecitas. EPSA34.433 UPME STR 03-2015 Nueva Montería 110 kV Ubicación: Córdoba 28-jul-15nov-17 Objeto: Permite atender demanda, mejora confiabilidad y prestación del servicio. Retos: Eficiencia en la ejecución, gestión predial. Avance: Se expidió Res. CREG 137/2015 de ingresos. Por iniciar interventoría (en proceso de pólizas) Avanzan gestiones prediales para el lote de la subestación EPSA44,444

6 Unidad de Planeación Minero Energética 20 años STR Adjudicados ProyectosAdjudicóFPOEstadoEjecutor Oferta MM COP UPME STR 04-2015 Compensaciones capacitivas en El Carmen, El Banco y Montería Ubicación: Bolívar, Magdalena y Montería 05-ago-15nov-16 Objeto: Mejora el voltaje y permite atender demanda. Retos: Adecuaciones y eficiencia en la ejecución. Avance: En trámite de aprobación de ingresos CREG. CONSORCIO ELÉCTRICO DEL CARIBE 16.334 UPME STR 06-2015 Nuevo transformador 220/110 de 100 MVA en la Subestación Valledupar Ubicación: Cesar 01-oct-15mar-17 Objeto: Descongestiona redes, permite atender demanda y mejora las condiciones del servicio (seguridad y confiabilidad). Retos: Eficiencia en la ejecución. Avance: En trámite de aprobación de ingresos CREG. EPSA12.292 UPME STR 07-2015 Nuevo transformador 220/66 kV, convertible a 220/110 kV, de 150 MVA en la subestación El Bosque Ubicación: Bolívar 14-oct-15abr-17 Objeto: Permite atender demanda y mejora confiabilidad Retos: Adecuaciones y eficiencia en la ejecución. Avance: En trámite de aprobación de ingresos CREG. CONSORCIO TRELCA 18.400

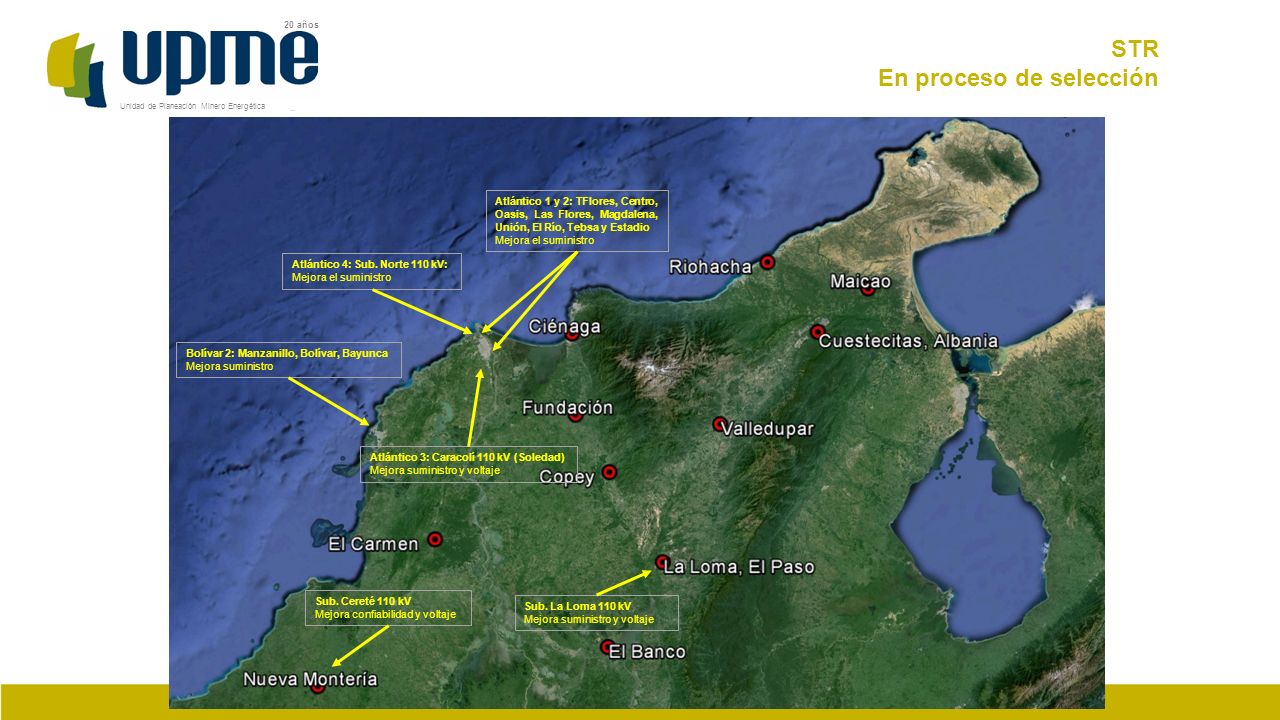

7 Unidad de Planeación Minero Energética 20 años STR En proceso de selección Atlántico 3: Caracolí 110 kV (Soledad) Mejora suministro y voltaje Sub. La Loma 110 kV Mejora suministro y voltaje Bolívar 2: Manzanillo, Bolívar, Bayunca Mejora suministro Sub. Cereté 110 kV Mejora confiabilidad y voltaje Atlántico 4: Sub. Norte 110 kV: Mejora el suministro Atlántico 1 y 2: TFlores, Centro, Oasis, Las Flores, Magdalena, Unión, El Río, Tebsa y Estadio Mejora el suministro

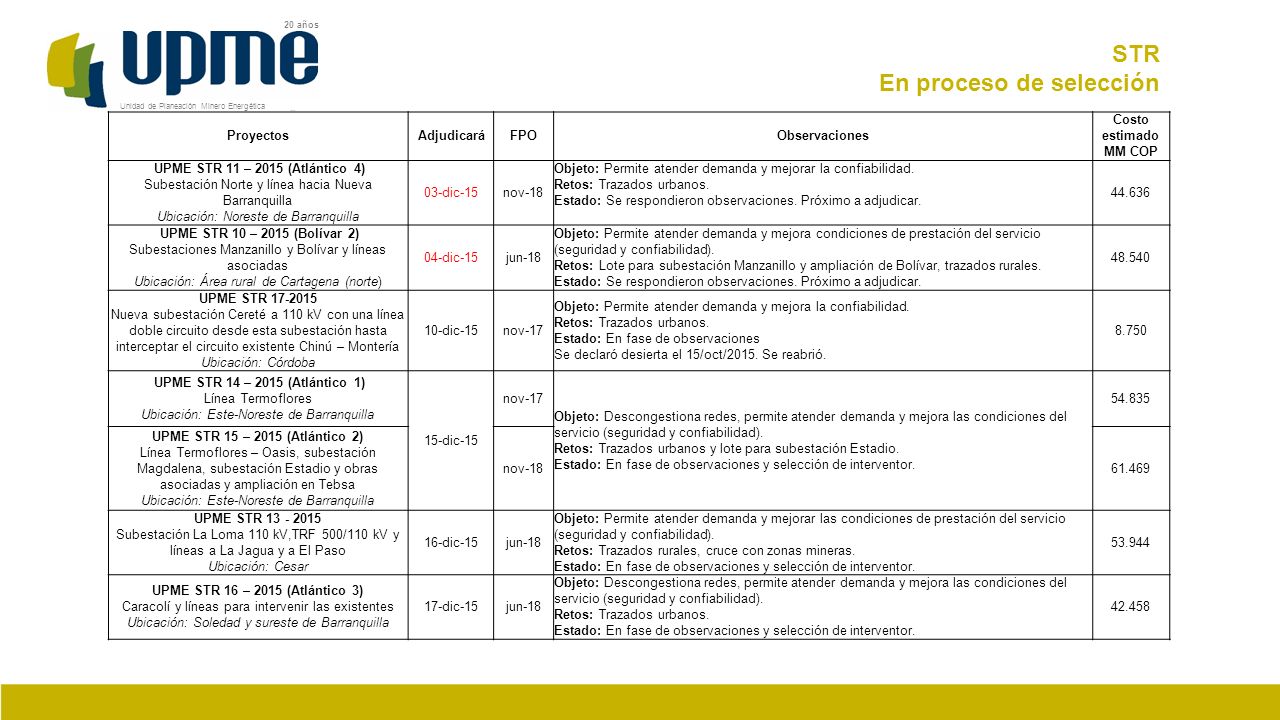

8 Unidad de Planeación Minero Energética 20 años STR En proceso de selección ProyectosAdjudicaráFPOObservaciones Costo estimado MM COP UPME STR 11 – 2015 (Atlántico 4) Subestación Norte y línea hacia Nueva Barranquilla Ubicación: Noreste de Barranquilla 03-dic-15nov-18 Objeto: Permite atender demanda y mejorar la confiabilidad. Retos: Trazados urbanos. Estado: Se respondieron observaciones. Próximo a adjudicar. 44.636 UPME STR 10 – 2015 (Bolívar 2) Subestaciones Manzanillo y Bolívar y líneas asociadas Ubicación: Área rural de Cartagena (norte) 04-dic-15jun-18 Objeto: Permite atender demanda y mejora condiciones de prestación del servicio (seguridad y confiabilidad). Retos: Lote para subestación Manzanillo y ampliación de Bolívar, trazados rurales. Estado: Se respondieron observaciones. Próximo a adjudicar. 48.540 UPME STR 17-2015 Nueva subestación Cereté a 110 kV con una línea doble circuito desde esta subestación hasta interceptar el circuito existente Chinú – Montería Ubicación: Córdoba 10-dic-15nov-17 Objeto: Permite atender demanda y mejora la confiabilidad. Retos: Trazados urbanos. Estado: En fase de observaciones Se declaró desierta el 15/oct/2015. Se reabrió. 8.750 UPME STR 14 – 2015 (Atlántico 1) Línea Termoflores Ubicación: Este-Noreste de Barranquilla 15-dic-15 nov-17 Objeto: Descongestiona redes, permite atender demanda y mejora las condiciones del servicio (seguridad y confiabilidad). Retos: Trazados urbanos y lote para subestación Estadio. Estado: En fase de observaciones y selección de interventor. 54.835 UPME STR 15 – 2015 (Atlántico 2) Línea Termoflores – Oasis, subestación Magdalena, subestación Estadio y obras asociadas y ampliación en Tebsa Ubicación: Este-Noreste de Barranquilla nov-1861.469 UPME STR 13 - 2015 Subestación La Loma 110 kV,TRF 500/110 kV y líneas a La Jagua y a El Paso Ubicación: Cesar 16-dic-15jun-18 Objeto: Permite atender demanda y mejorar las condiciones de prestación del servicio (seguridad y confiabilidad). Retos: Trazados rurales, cruce con zonas mineras. Estado: En fase de observaciones y selección de interventor. 53.944 UPME STR 16 – 2015 (Atlántico 3) Caracolí y líneas para intervenir las existentes Ubicación: Soledad y sureste de Barranquilla 17-dic-15jun-18 Objeto: Descongestiona redes, permite atender demanda y mejora las condiciones del servicio (seguridad y confiabilidad). Retos: Trazados urbanos. Estado: En fase de observaciones y selección de interventor. 42.458

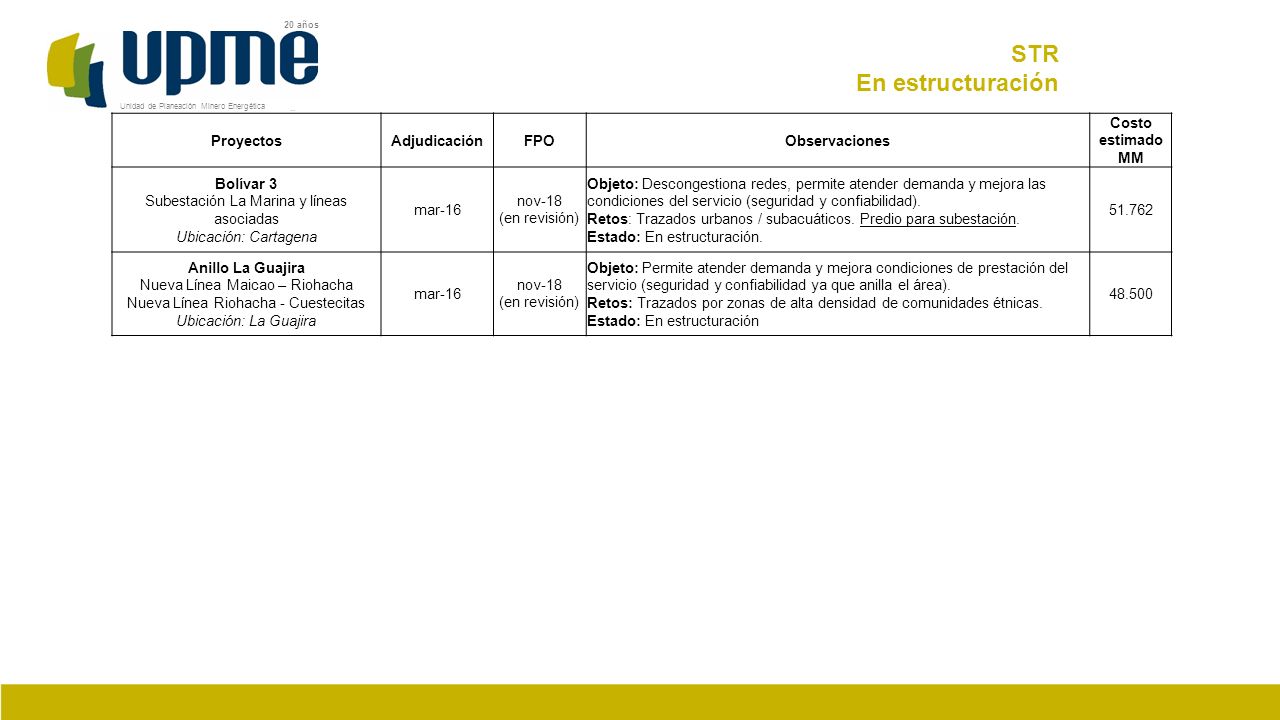

9 Unidad de Planeación Minero Energética 20 años STR En estructuración ProyectosAdjudicaciónFPOObservaciones Costo estimado MM Bolívar 3 Subestación La Marina y líneas asociadas Ubicación: Cartagena mar-16 nov-18 (en revisión) Objeto: Descongestiona redes, permite atender demanda y mejora las condiciones del servicio (seguridad y confiabilidad). Retos: Trazados urbanos / subacuáticos. Predio para subestación. Estado: En estructuración. 51.762 Anillo La Guajira Nueva Línea Maicao – Riohacha Nueva Línea Riohacha - Cuestecitas Ubicación: La Guajira mar-16 nov-18 (en revisión) Objeto: Permite atender demanda y mejora condiciones de prestación del servicio (seguridad y confiabilidad ya que anilla el área). Retos: Trazados por zonas de alta densidad de comunidades étnicas. Estado: En estructuración 48.500

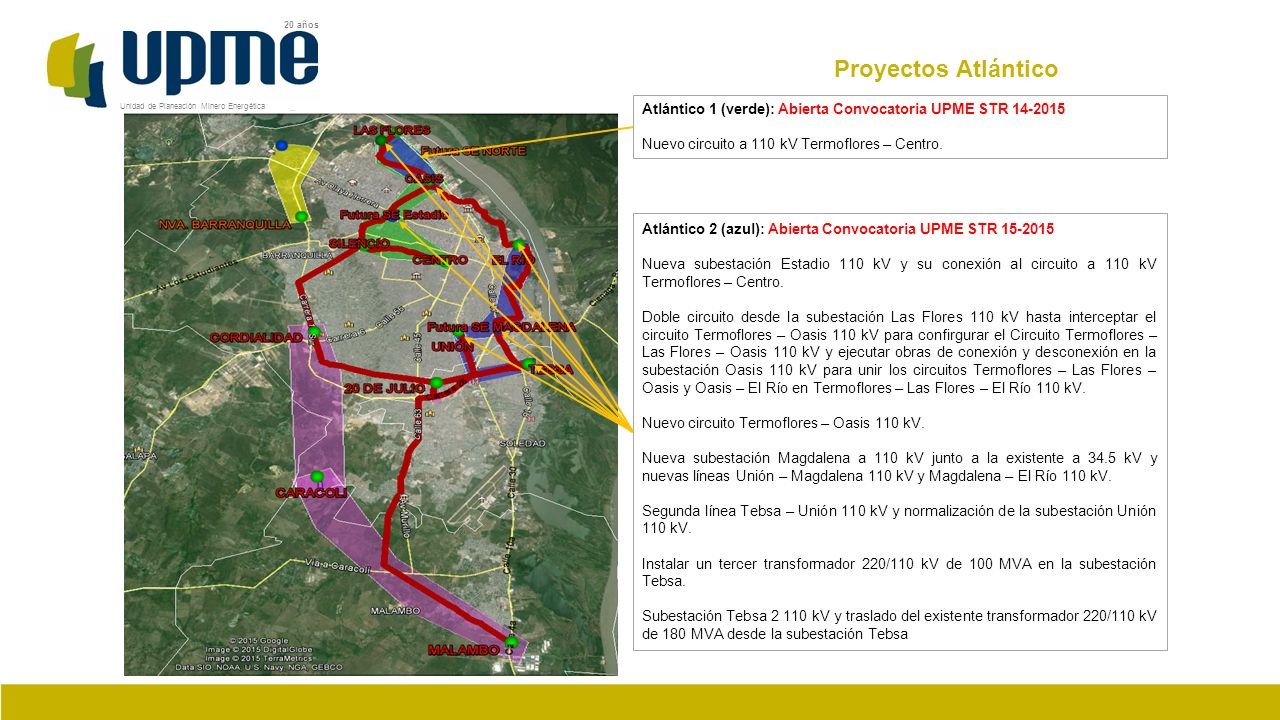

10 Unidad de Planeación Minero Energética 20 años Atlántico 1 (verde): Abierta Convocatoria UPME STR 14-2015 Nuevo circuito a 110 kV Termoflores – Centro. Atlántico 2 (azul): Abierta Convocatoria UPME STR 15-2015 Nueva subestación Estadio 110 kV y su conexión al circuito a 110 kV Termoflores – Centro. Doble circuito desde la subestación Las Flores 110 kV hasta interceptar el circuito Termoflores – Oasis 110 kV para confirgurar el Circuito Termoflores – Las Flores – Oasis 110 kV y ejecutar obras de conexión y desconexión en la subestación Oasis 110 kV para unir los circuitos Termoflores – Las Flores – Oasis y Oasis – El Río en Termoflores – Las Flores – El Río 110 kV. Nuevo circuito Termoflores – Oasis 110 kV. Nueva subestación Magdalena a 110 kV junto a la existente a 34.5 kV y nuevas líneas Unión – Magdalena 110 kV y Magdalena – El Río 110 kV. Segunda línea Tebsa – Unión 110 kV y normalización de la subestación Unión 110 kV. Instalar un tercer transformador 220/110 kV de 100 MVA en la subestación Tebsa. Subestación Tebsa 2 110 kV y traslado del existente transformador 220/110 kV de 180 MVA desde la subestación Tebsa Proyectos Atlántico

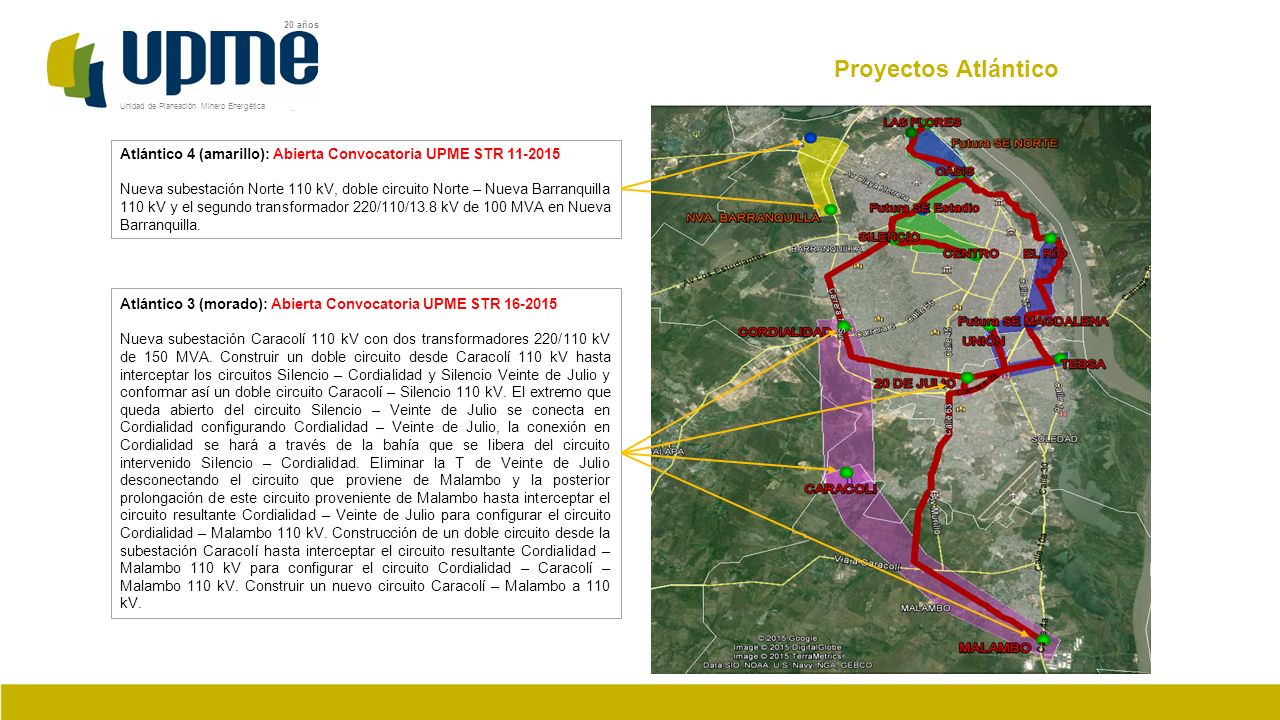

11 Unidad de Planeación Minero Energética 20 años Atlántico 4 (amarillo): Abierta Convocatoria UPME STR 11-2015 Nueva subestación Norte 110 kV, doble circuito Norte – Nueva Barranquilla 110 kV y el segundo transformador 220/110/13.8 kV de 100 MVA en Nueva Barranquilla. Atlántico 3 (morado): Abierta Convocatoria UPME STR 16-2015 Nueva subestación Caracolí 110 kV con dos transformadores 220/110 kV de 150 MVA. Construir un doble circuito desde Caracolí 110 kV hasta interceptar los circuitos Silencio – Cordialidad y Silencio Veinte de Julio y conformar así un doble circuito Caracolí – Silencio 110 kV. El extremo que queda abierto del circuito Silencio – Veinte de Julio se conecta en Cordialidad configurando Cordialidad – Veinte de Julio, la conexión en Cordialidad se hará a través de la bahía que se libera del circuito intervenido Silencio – Cordialidad. Eliminar la T de Veinte de Julio desconectando el circuito que proviene de Malambo y la posterior prolongación de este circuito proveniente de Malambo hasta interceptar el circuito resultante Cordialidad – Veinte de Julio para configurar el circuito Cordialidad – Malambo 110 kV. Construcción de un doble circuito desde la subestación Caracolí hasta interceptar el circuito resultante Cordialidad – Malambo 110 kV para configurar el circuito Cordialidad – Caracolí – Malambo 110 kV. Construir un nuevo circuito Caracolí – Malambo a 110 kV. Proyectos Atlántico

12 Unidad de Planeación Minero Energética 20 años Bolívar 2 (blanco): Abierta Convocatoria UPME STR 10-2015 Nueva subestación Manzanillo 66 kV y nueva subestación Bolívar 66 kV con dos transformadores 220/66 kV de 100 MVA convertible a 220/110 kV en la subestación Bolívar; nuevo circuito Manzanillo – Bayunca 66 kV y nuevo circuito Manzanillo – Bolívar 66 kV, estos dos circuitos podrán compartir algunas estructuras. El proyecto contempla construir un doble circuito desde Bolívar 66 kV hasta interceptar el circuito existente Villa Estrella – Bayunca para configurar los circuitos Bolívar – Villa Estrella y Bolívar – Bayunca 66 kV. Si bien las redes operarán a 66 kV, todo lo nuevo deberá estar aislado y preparado para operar a 110 kV. Todos los tramos nuevos deberán tener una capacidad superior a 700 Amperios. Proyectos Bolívar

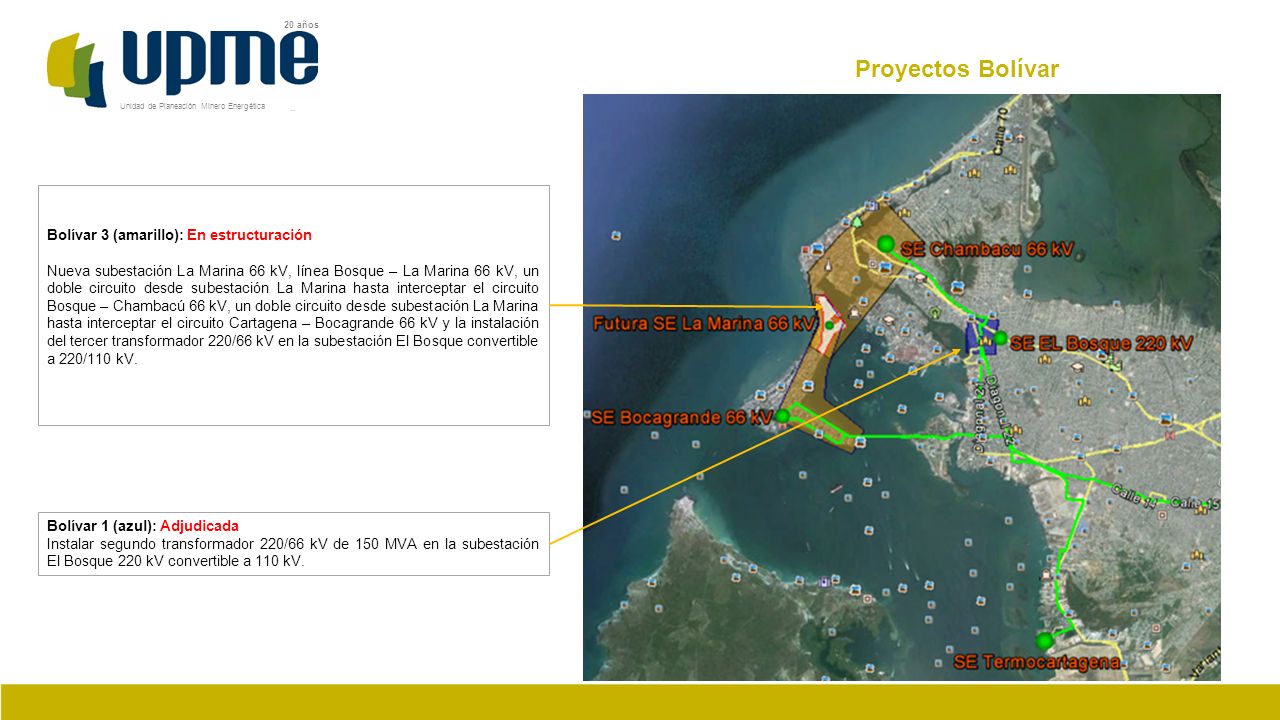

13 Unidad de Planeación Minero Energética 20 años Bolívar 3 (amarillo): En estructuración Nueva subestación La Marina 66 kV, línea Bosque – La Marina 66 kV, un doble circuito desde subestación La Marina hasta interceptar el circuito Bosque – Chambacú 66 kV, un doble circuito desde subestación La Marina hasta interceptar el circuito Cartagena – Bocagrande 66 kV y la instalación del tercer transformador 220/66 kV en la subestación El Bosque convertible a 220/110 kV. Bolívar 1 (azul): Adjudicada Instalar segundo transformador 220/66 kV de 150 MVA en la subestación El Bosque 220 kV convertible a 110 kV. Proyectos Bolívar

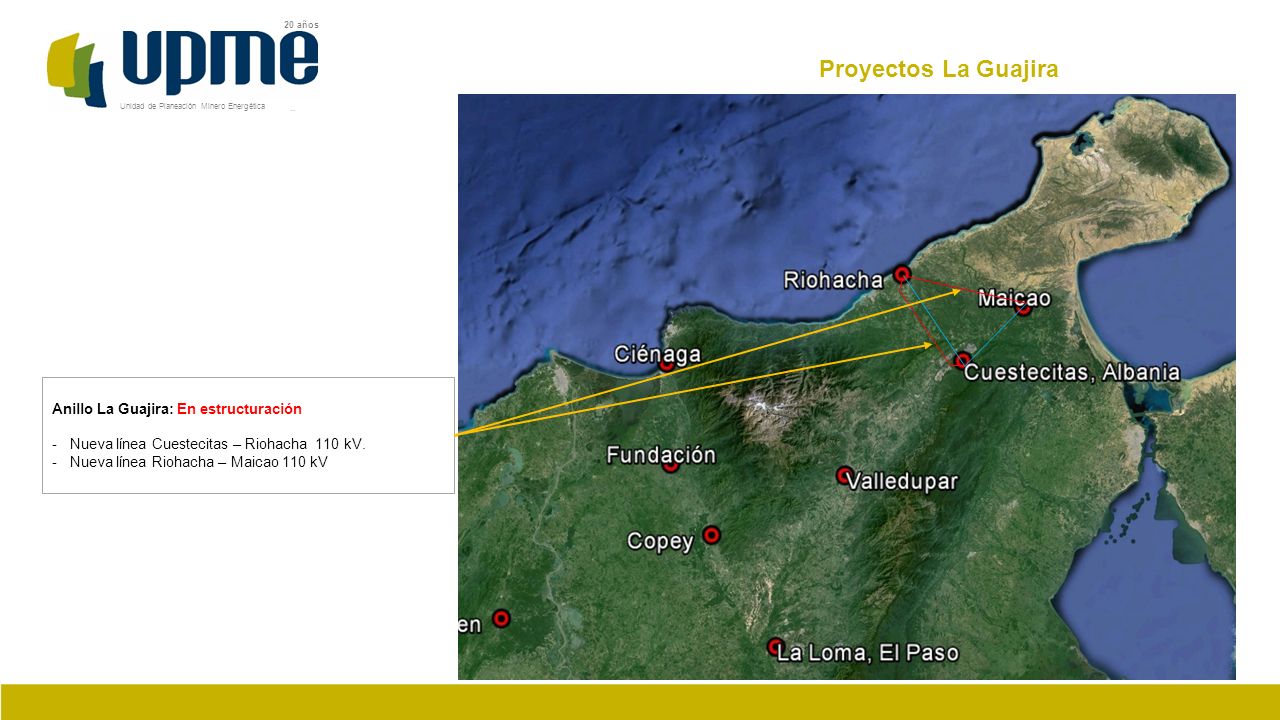

14 Unidad de Planeación Minero Energética 20 años Proyectos La Guajira Anillo La Guajira: En estructuración -Nueva línea Cuestecitas – Riohacha 110 kV. -Nueva línea Riohacha – Maicao 110 kV

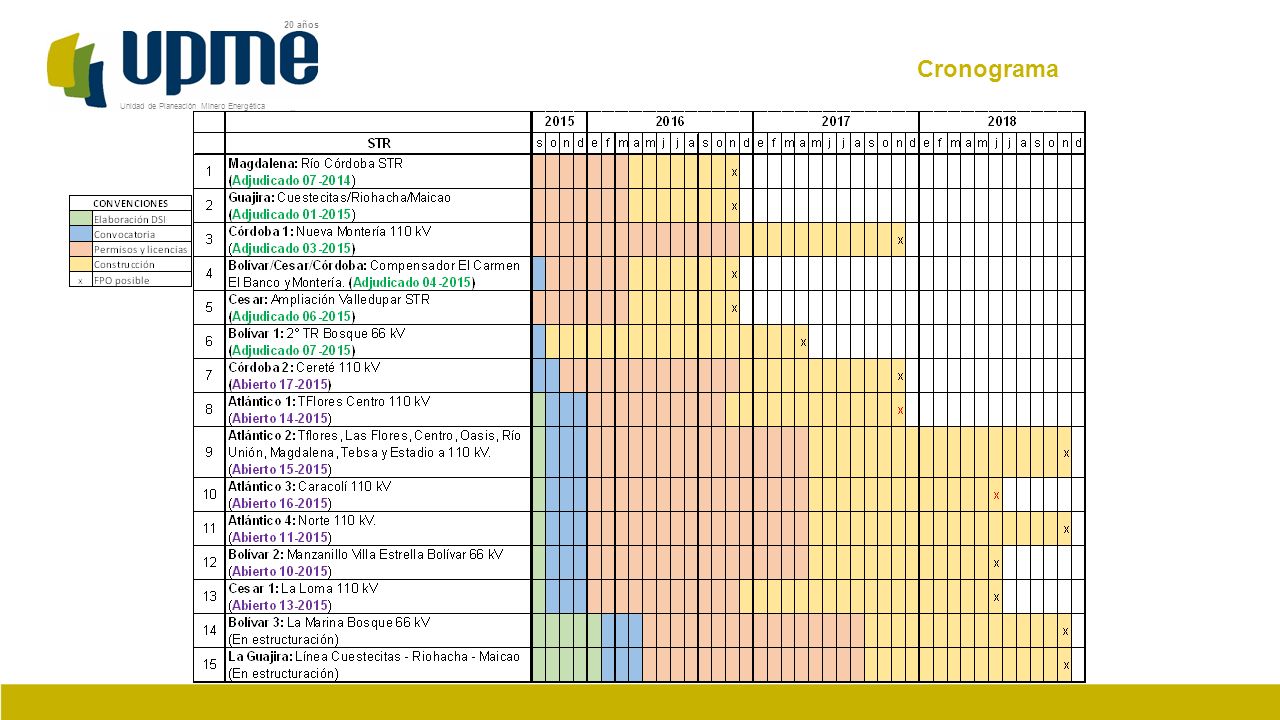

15 Unidad de Planeación Minero Energética 20 años Cronograma

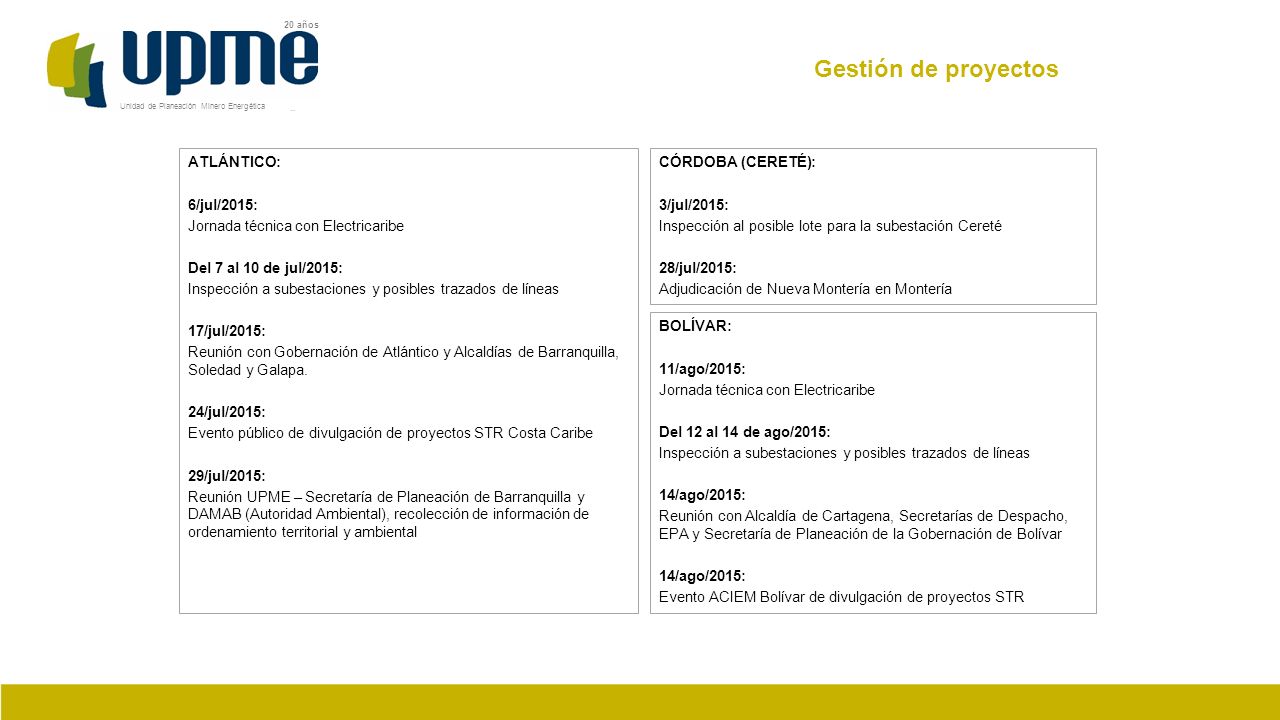

16 Unidad de Planeación Minero Energética 20 años ATLÁNTICO: 6/jul/2015: Jornada técnica con Electricaribe Del 7 al 10 de jul/2015: Inspección a subestaciones y posibles trazados de líneas 17/jul/2015: Reunión con Gobernación de Atlántico y Alcaldías de Barranquilla, Soledad y Galapa. 24/jul/2015: Evento público de divulgación de proyectos STR Costa Caribe 29/jul/2015: Reunión UPME – Secretaría de Planeación de Barranquilla y DAMAB (Autoridad Ambiental), recolección de información de ordenamiento territorial y ambiental BOLÍVAR: 11/ago/2015: Jornada técnica con Electricaribe Del 12 al 14 de ago/2015: Inspección a subestaciones y posibles trazados de líneas 14/ago/2015: Reunión con Alcaldía de Cartagena, Secretarías de Despacho, EPA y Secretaría de Planeación de la Gobernación de Bolívar 14/ago/2015: Evento ACIEM Bolívar de divulgación de proyectos STR CÓRDOBA (CERETÉ): 3/jul/2015: Inspección al posible lote para la subestación Cereté 28/jul/2015: Adjudicación de Nueva Montería en Montería Gestión de proyectos

17 Unidad de Planeación Minero Energética 20 años Proyectos STR Proyectos STN

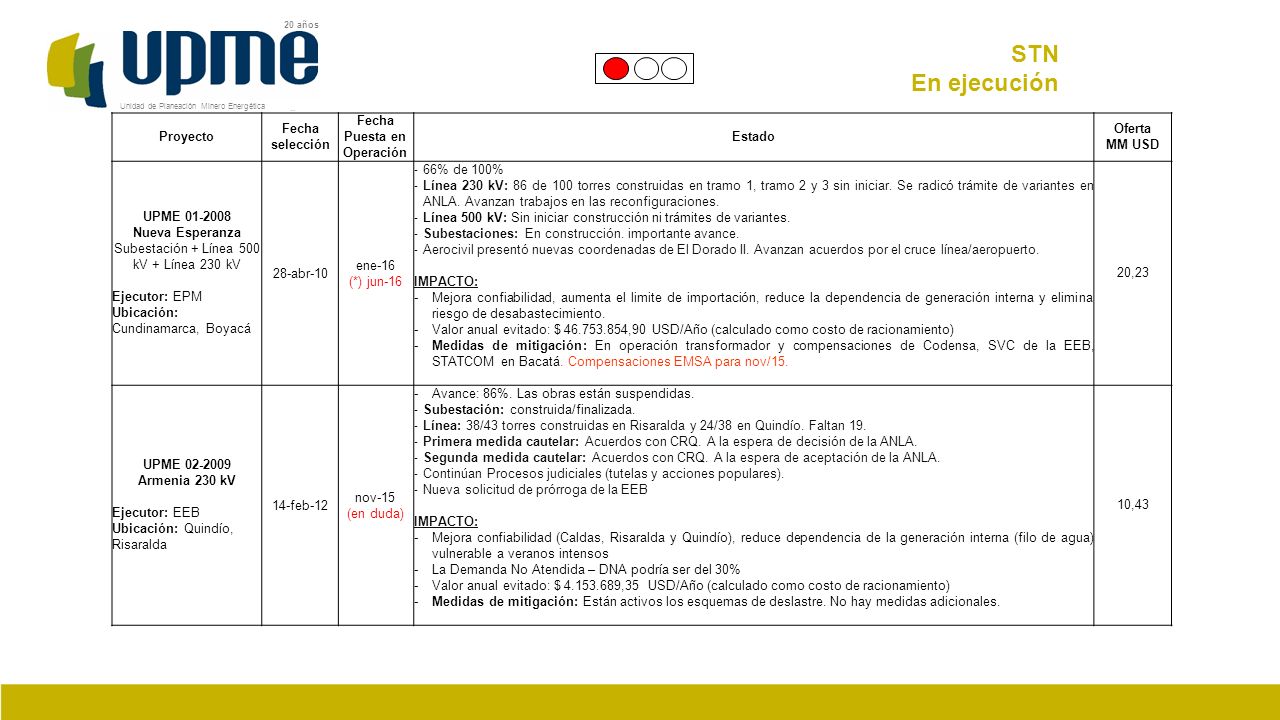

18 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 01-2008 Nueva Esperanza Subestación + Línea 500 kV + Línea 230 kV Ejecutor: EPM Ubicación: Cundinamarca, Boyacá 28-abr-10 ene-16 (*) jun-16 ‐ 66% de 100% ‐ Línea 230 kV: 86 de 100 torres construidas en tramo 1, tramo 2 y 3 sin iniciar. Se radicó trámite de variantes en ANLA. Avanzan trabajos en las reconfiguraciones. ‐ Línea 500 kV: Sin iniciar construcción ni trámites de variantes. ‐ Subestaciones: En construcción. importante avance. ‐ Aerocivil presentó nuevas coordenadas de El Dorado II. Avanzan acuerdos por el cruce línea/aeropuerto. IMPACTO: -Mejora confiabilidad, aumenta el limite de importación, reduce la dependencia de generación interna y elimina riesgo de desabastecimiento. -Valor anual evitado: $ 46.753.854,90 USD/Año (calculado como costo de racionamiento) -Medidas de mitigación: En operación transformador y compensaciones de Codensa, SVC de la EEB, STATCOM en Bacatá. Compensaciones EMSA para nov/15. 20,23 UPME 02-2009 Armenia 230 kV Ejecutor: EEB Ubicación: Quindío, Risaralda 14-feb-12 nov-15 (en duda) -Avance: 86%. Las obras están suspendidas. ‐ Subestación: construida/finalizada. ‐ Línea: 38/43 torres construidas en Risaralda y 24/38 en Quindío. Faltan 19. ‐ Primera medida cautelar: Acuerdos con CRQ. A la espera de decisión de la ANLA. ‐ Segunda medida cautelar: Acuerdos con CRQ. A la espera de aceptación de la ANLA. ‐ Continúan Procesos judiciales (tutelas y acciones populares). ‐ Nueva solicitud de prórroga de la EEB IMPACTO: -Mejora confiabilidad (Caldas, Risaralda y Quindío), reduce dependencia de la generación interna (filo de agua) vulnerable a veranos intensos -La Demanda No Atendida – DNA podría ser del 30% -Valor anual evitado: $ 4.153.689,35 USD/Año (calculado como costo de racionamiento) -Medidas de mitigación: Están activos los esquemas de deslastre. No hay medidas adicionales. 10,43 STN En ejecución

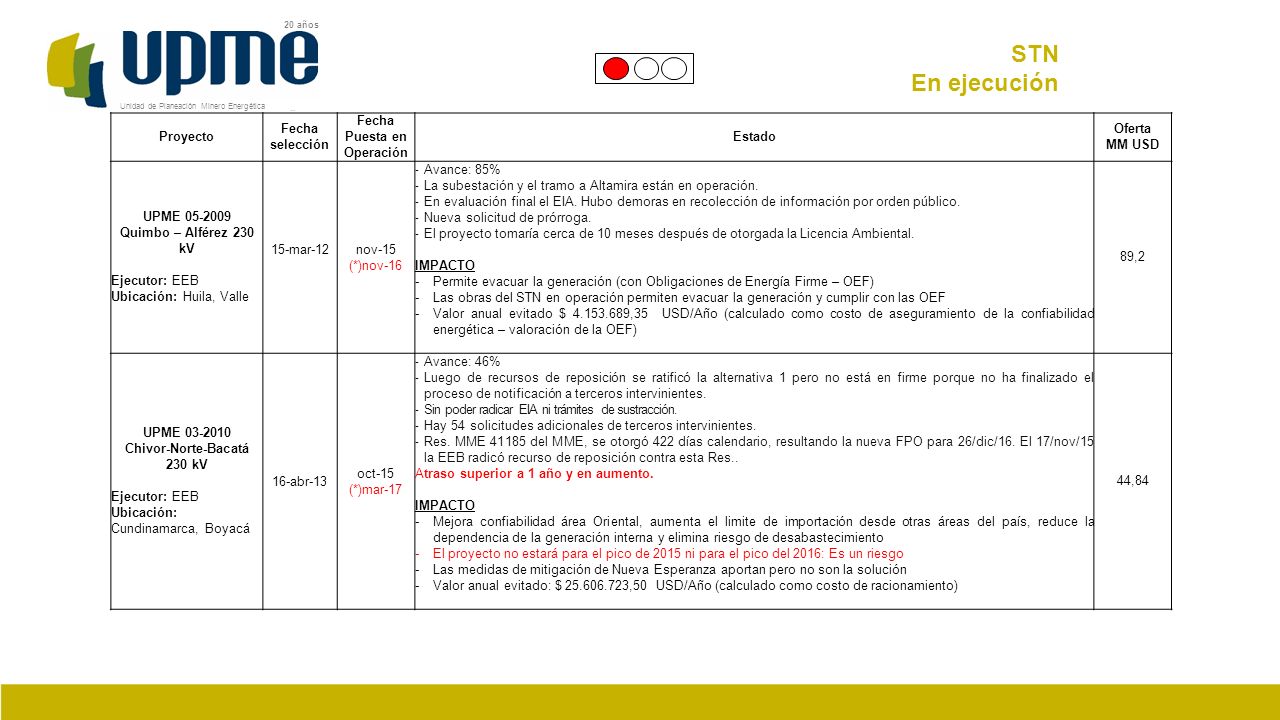

19 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 05-2009 Quimbo – Alférez 230 kV Ejecutor: EEB Ubicación: Huila, Valle 15-mar-12nov-15 (*)nov-16 ‐ Avance: 85% ‐ La subestación y el tramo a Altamira están en operación. ‐ En evaluación final el EIA. Hubo demoras en recolección de información por orden público. ‐ Nueva solicitud de prórroga. ‐ El proyecto tomaría cerca de 10 meses después de otorgada la Licencia Ambiental. IMPACTO -Permite evacuar la generación (con Obligaciones de Energía Firme – OEF) -Las obras del STN en operación permiten evacuar la generación y cumplir con las OEF -Valor anual evitado $ 4.153.689,35 USD/Año (calculado como costo de aseguramiento de la confiabilidad energética – valoración de la OEF) 89,2 UPME 03-2010 Chivor-Norte-Bacatá 230 kV Ejecutor: EEB Ubicación: Cundinamarca, Boyacá 16-abr-13 oct-15 (*)mar-17 ‐ Avance: 46% ‐ Luego de recursos de reposición se ratificó la alternativa 1 pero no está en firme porque no ha finalizado el proceso de notificación a terceros intervinientes. ‐ Sin poder radicar EIA ni trámites de sustracción. ‐ Hay 54 solicitudes adicionales de terceros intervinientes. ‐ Res. MME 41185 del MME, se otorgó 422 días calendario, resultando la nueva FPO para 26/dic/16. El 17/nov/15 la EEB radicó recurso de reposición contra esta Res.. Atraso superior a 1 año y en aumento. IMPACTO -Mejora confiabilidad área Oriental, aumenta el limite de importación desde otras áreas del país, reduce la dependencia de la generación interna y elimina riesgo de desabastecimiento -El proyecto no estará para el pico de 2015 ni para el pico del 2016: Es un riesgo -Las medidas de mitigación de Nueva Esperanza aportan pero no son la solución -Valor anual evitado: $ 25.606.723,50 USD/Año (calculado como costo de racionamiento) 44,84 STN En ejecución

20 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 03-2013 Tuluní Ejecutor: TUPROJECT Ubicación: Tolima (Chaparral) 15-jul-15 ago-16 (en duda) ‐ Avance: 24% de 35%. Atrasado. ‐ El 5/jun/15 ANLA rechaza el DAA y ordena archivar el proceso. El 4/sep/15 se reinició proceso de DAA y el 19/sep/15 ANLA solicita complementos por deficiencias ‐ Continúan deficiencias del Ejecutor en el control del proyecto y plan de calidad. ‐ Se ofició al inversionista e informó al MME. Se recibió plan de acción, pendiente reunión. No se ven mejoras sustanciales. Alerta. IMPACTO -Optimiza despachos, mejora confiabilidad, reduce riesgo de desabastecimiento en Tolima - Huila -Valor anual evitado: $ 2.764.733,33 USD/Año (calculado como costo de racionamiento y atrapamiento de generación) -No hay medidas de mitigación. 11,29 UPME 05-2013 Suria Ejecutor: DELSUR Ubicación: Meta 29-sep-14 nov-16 (en duda) ‐ Se adjudicó en 29/sep/14. La Resolución CREG de IAE se expidió el 13/mar/15 y se notificó 28/abr/15. DELSUR solicitó ampliación de 5 meses por el tiempo de oficialización de los IAE. ‐ Avanzan socializaciones con la comunidad, JAC, Alcaldía y Gobernación. ‐ Se radicó DAA ante la ANLA. ‐ Restricciones para la línea por inestabilidad geológica. Se solicitó a EEB información sobre ampliación de zona de inestabilidad de la torre 120 a la 137. ‐ El 28/sep/15 DELSUR presentó desistimiento del DAA, al no identificar alternativas debido a la ampliación del rango de restricción por la zona de inestabilidad, lo que limita aún más la elección del punto de conexión a la L.T. ‐ Se adelantan negociaciones de posibles lotes cercanos a la subestación Suria. ‐ Finalizando la ingeniería básica de la SE IMPACTO -Mejora confiabilidad en el área del Meta, reduce riesgo de desabastecimiento -Valor anual evitado: $ 1.147.507,95 USD/año (calculado como costo de racionamiento) -Ante el atraso la red de 115 kV se mantendrá radial. No hay medidas de mitigación 17,68 STN En ejecución

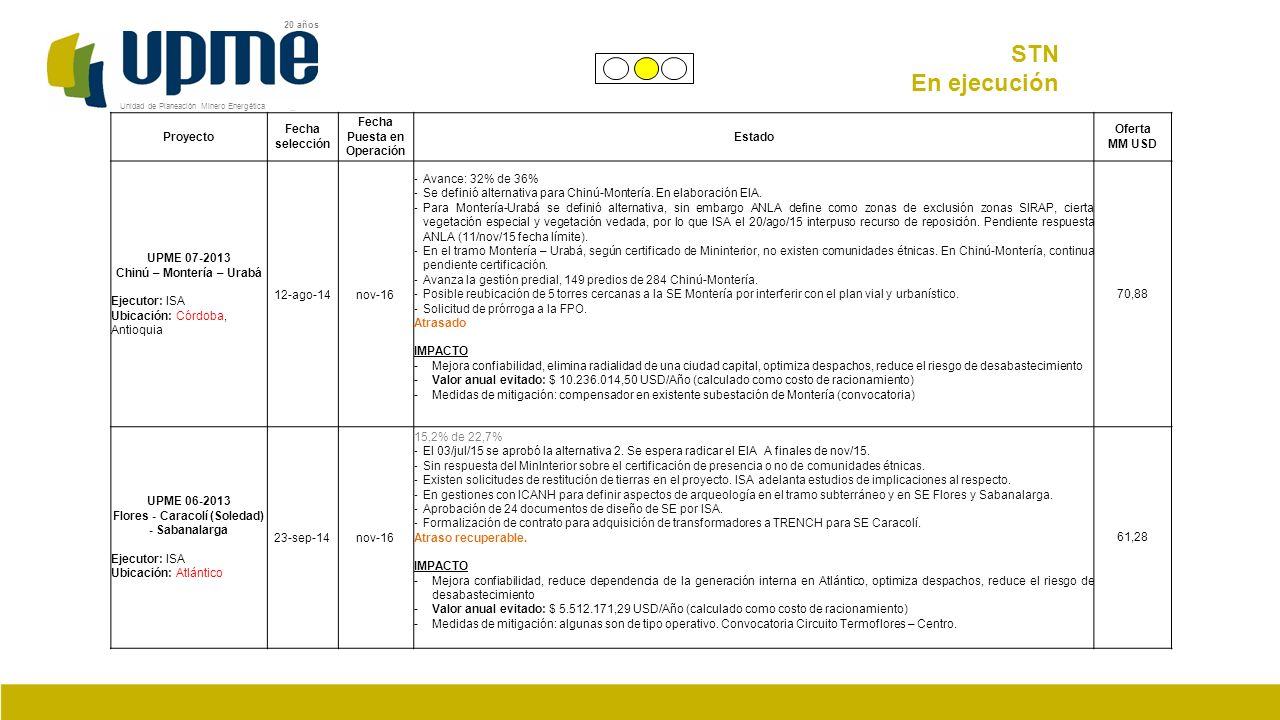

21 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 07-2013 Chinú – Montería – Urabá Ejecutor: ISA Ubicación: Córdoba, Antioquia 12-ago-14nov-16 ‐ Avance: 32% de 36% ‐ Se definió alternativa para Chinú-Montería. En elaboración EIA. ‐ Para Montería-Urabá se definió alternativa, sin embargo ANLA define como zonas de exclusión zonas SIRAP, cierta vegetación especial y vegetación vedada, por lo que ISA el 20/ago/15 interpuso recurso de reposición. Pendiente respuesta ANLA (11/nov/15 fecha límite). ‐ En el tramo Montería – Urabá, según certificado de Mininterior, no existen comunidades étnicas. En Chinú-Montería, continua pendiente certificación. ‐ Avanza la gestión predial, 149 predios de 284 Chinú-Montería. ‐ Posible reubicación de 5 torres cercanas a la SE Montería por interferir con el plan vial y urbanístico. ‐ Solicitud de prórroga a la FPO. Atrasado IMPACTO -Mejora confiabilidad, elimina radialidad de una ciudad capital, optimiza despachos, reduce el riesgo de desabastecimiento -Valor anual evitado: $ 10.236.014,50 USD/Año (calculado como costo de racionamiento) -Medidas de mitigación: compensador en existente subestación de Montería (convocatoria) 70,88 UPME 06-2013 Flores - Caracolí (Soledad) - Sabanalarga Ejecutor: ISA Ubicación: Atlántico 23-sep-14nov-16 15,2% de 22,7% ‐ El 03/jul/15 se aprobó la alternativa 2. Se espera radicar el EIA A finales de nov/15. ‐ Sin respuesta del MinInterior sobre el certificación de presencia o no de comunidades étnicas. ‐ Existen solicitudes de restitución de tierras en el proyecto. ISA adelanta estudios de implicaciones al respecto. ‐ En gestiones con ICANH para definir aspectos de arqueología en el tramo subterráneo y en SE Flores y Sabanalarga. ‐ Aprobación de 24 documentos de diseño de SE por ISA. ‐ Formalización de contrato para adquisición de transformadores a TRENCH para SE Caracolí. Atraso recuperable. IMPACTO -Mejora confiabilidad, reduce dependencia de la generación interna en Atlántico, optimiza despachos, reduce el riesgo de desabastecimiento -Valor anual evitado: $ 5.512.171,29 USD/Año (calculado como costo de racionamiento) -Medidas de mitigación: algunas son de tipo operativo. Convocatoria Circuito Termoflores – Centro. 61,28 STN En ejecución

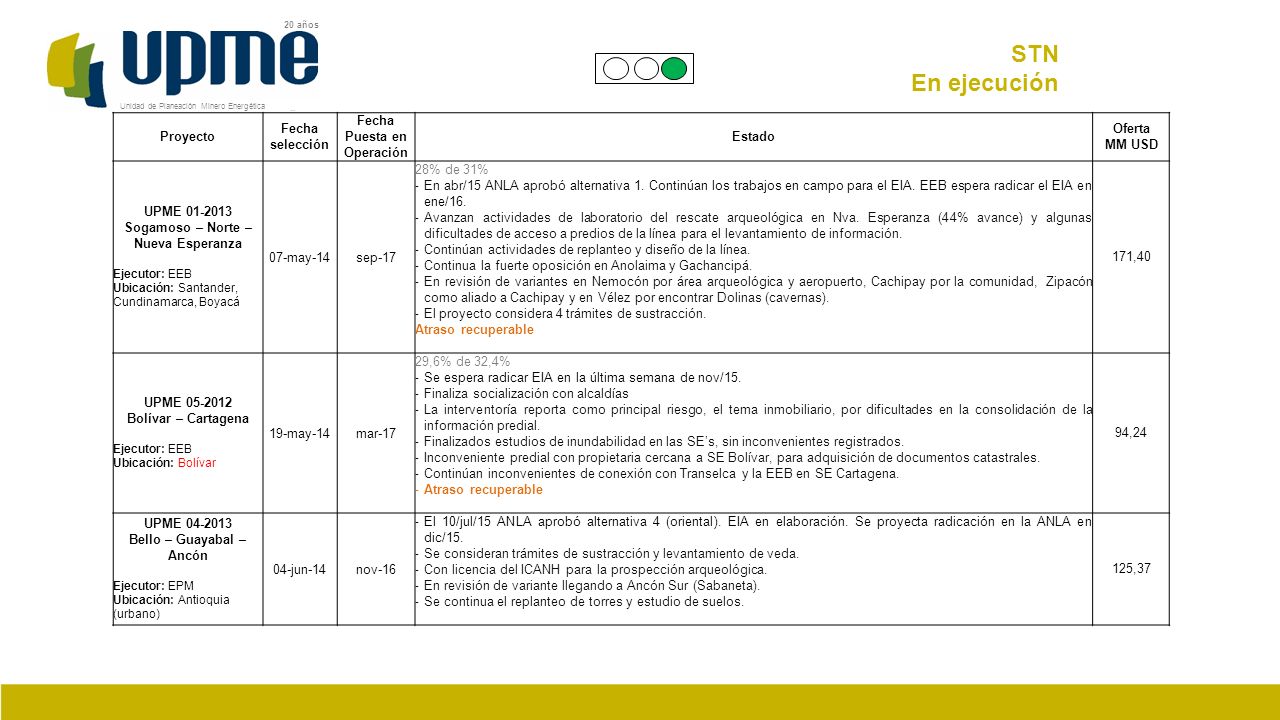

22 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 01-2013 Sogamoso – Norte – Nueva Esperanza Ejecutor: EEB Ubicación: Santander, Cundinamarca, Boyacá 07-may-14sep-17 28% de 31% ‐ En abr/15 ANLA aprobó alternativa 1. Continúan los trabajos en campo para el EIA. EEB espera radicar el EIA en ene/16. ‐ Avanzan actividades de laboratorio del rescate arqueológica en Nva. Esperanza (44% avance) y algunas dificultades de acceso a predios de la línea para el levantamiento de información. ‐ Continúan actividades de replanteo y diseño de la línea. ‐ Continua la fuerte oposición en Anolaima y Gachancipá. ‐ En revisión de variantes en Nemocón por área arqueológica y aeropuerto, Cachipay por la comunidad, Zipacón como aliado a Cachipay y en Vélez por encontrar Dolinas (cavernas). ‐ El proyecto considera 4 trámites de sustracción. Atraso recuperable 171,40 UPME 05-2012 Bolívar – Cartagena Ejecutor: EEB Ubicación: Bolívar 19-may-14mar-17 29,6% de 32,4% ‐ Se espera radicar EIA en la última semana de nov/15. ‐ Finaliza socialización con alcaldías ‐ La interventoría reporta como principal riesgo, el tema inmobiliario, por dificultades en la consolidación de la información predial. ‐ Finalizados estudios de inundabilidad en las SE’s, sin inconvenientes registrados. ‐ Inconveniente predial con propietaria cercana a SE Bolívar, para adquisición de documentos catastrales. ‐ Continúan inconvenientes de conexión con Transelca y la EEB en SE Cartagena. ‐ Atraso recuperable 94,24 UPME 04-2013 Bello – Guayabal – Ancón Ejecutor: EPM Ubicación: Antioquia (urbano) 04-jun-14nov-16 ‐ El 10/jul/15 ANLA aprobó alternativa 4 (oriental). EIA en elaboración. Se proyecta radicación en la ANLA en dic/15. ‐ Se consideran trámites de sustracción y levantamiento de veda. ‐ Con licencia del ICANH para la prospección arqueológica. ‐ En revisión de variante llegando a Ancón Sur (Sabaneta). ‐ Se continua el replanteo de torres y estudio de suelos. 125,37 STN En ejecución

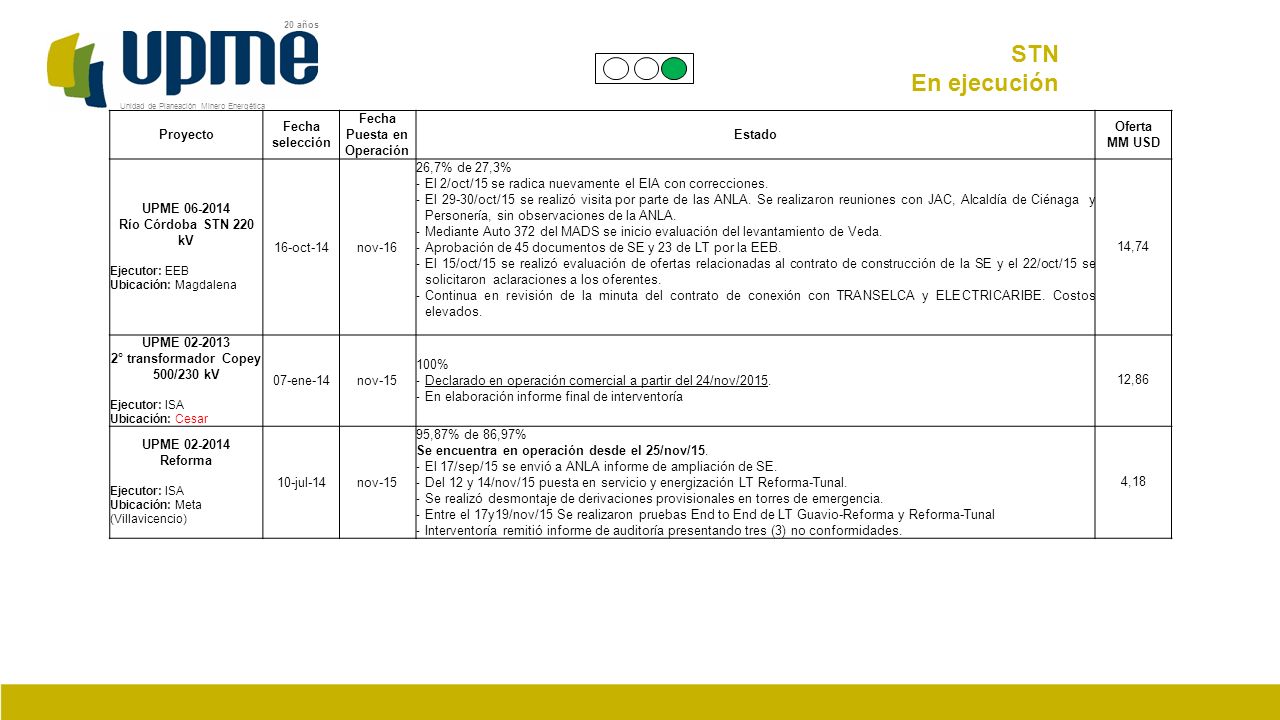

23 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 06-2014 Río Córdoba STN 220 kV Ejecutor: EEB Ubicación: Magdalena 16-oct-14nov-16 26,7% de 27,3% ‐ El 2/oct/15 se radica nuevamente el EIA con correcciones. ‐ El 29-30/oct/15 se realizó visita por parte de las ANLA. Se realizaron reuniones con JAC, Alcaldía de Ciénaga y Personería, sin observaciones de la ANLA. ‐ Mediante Auto 372 del MADS se inicio evaluación del levantamiento de Veda. ‐ Aprobación de 45 documentos de SE y 23 de LT por la EEB. ‐ El 15/oct/15 se realizó evaluación de ofertas relacionadas al contrato de construcción de la SE y el 22/oct/15 se solicitaron aclaraciones a los oferentes. ‐ Continua en revisión de la minuta del contrato de conexión con TRANSELCA y ELECTRICARIBE. Costos elevados. 14,74 UPME 02-2013 2° transformador Copey 500/230 kV Ejecutor: ISA Ubicación: Cesar 07-ene-14nov-15 100% ‐ Declarado en operación comercial a partir del 24/nov/2015. ‐ En elaboración informe final de interventoría 12,86 UPME 02-2014 Reforma Ejecutor: ISA Ubicación: Meta (Villavicencio) 10-jul-14nov-15 95,87% de 86,97% Se encuentra en operación desde el 25/nov/15. ‐ El 17/sep/15 se envió a ANLA informe de ampliación de SE. ‐ Del 12 y 14/nov/15 puesta en servicio y energización LT Reforma-Tunal. ‐ Se realizó desmontaje de derivaciones provisionales en torres de emergencia. ‐ Entre el 17y19/nov/15 Se realizaron pruebas End to End de LT Guavio-Reforma y Reforma-Tunal ‐ Interventoría remitió informe de auditoría presentando tres (3) no conformidades. 4,18 STN En ejecución

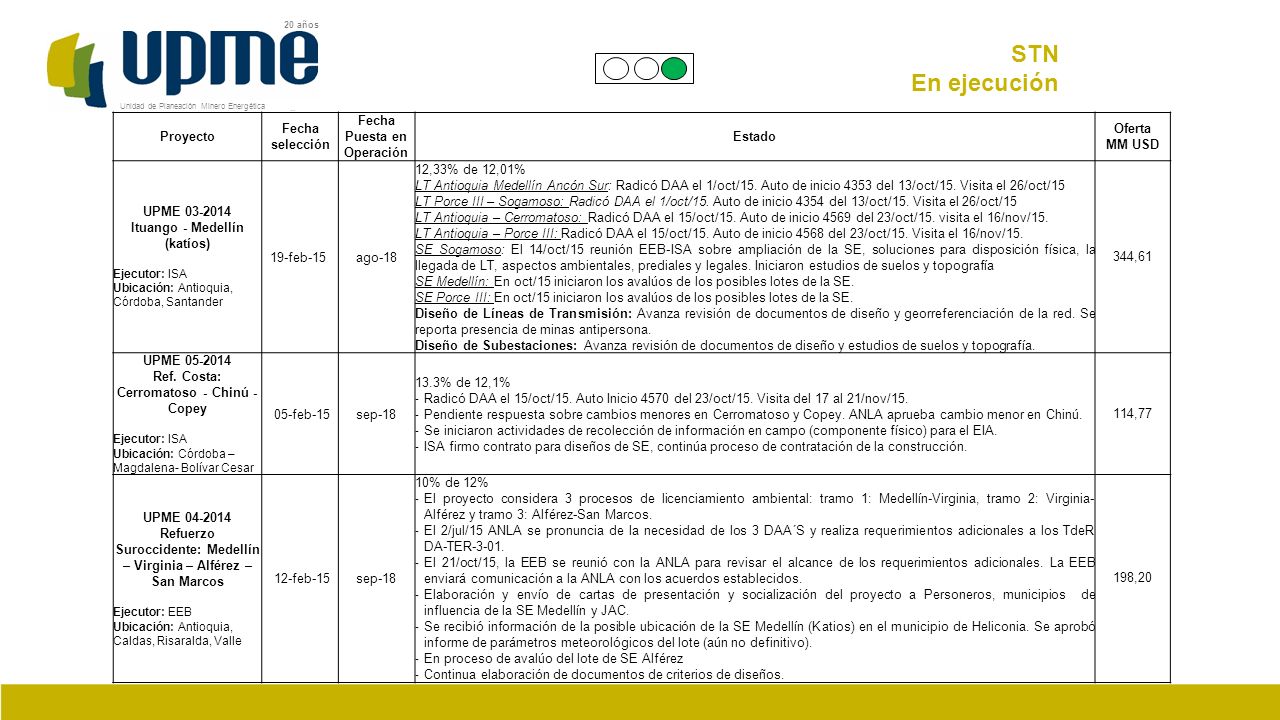

24 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 03-2014 Ituango - Medellín (katíos) Ejecutor: ISA Ubicación: Antioquia, Córdoba, Santander 19-feb-15 ago-18 12,33% de 12,01% LT Antioquia Medellín Ancón Sur: Radicó DAA el 1/oct/15. Auto de inicio 4353 del 13/oct/15. Visita el 26/oct/15 LT Porce III – Sogamoso: Radicó DAA el 1/oct/15. Auto de inicio 4354 del 13/oct/15. Visita el 26/oct/15 LT Antioquia – Cerromatoso: Radicó DAA el 15/oct/15. Auto de inicio 4569 del 23/oct/15. visita el 16/nov/15. LT Antioquia – Porce III: Radicó DAA el 15/oct/15. Auto de inicio 4568 del 23/oct/15. Visita el 16/nov/15. SE Sogamoso: El 14/oct/15 reunión EEB-ISA sobre ampliación de la SE, soluciones para disposición física, la llegada de LT, aspectos ambientales, prediales y legales. Iniciaron estudios de suelos y topografía SE Medellín: En oct/15 iniciaron los avalúos de los posibles lotes de la SE. SE Porce III: En oct/15 iniciaron los avalúos de los posibles lotes de la SE. Diseño de Líneas de Transmisión: Avanza revisión de documentos de diseño y georreferenciación de la red. Se reporta presencia de minas antipersona. Diseño de Subestaciones: Avanza revisión de documentos de diseño y estudios de suelos y topografía. 344,61 UPME 05-2014 Ref. Costa: Cerromatoso - Chinú - Copey Ejecutor: ISA Ubicación: Córdoba – Magdalena- Bolívar Cesar 05-feb-15sep-18 13.3% de 12,1% ‐ Radicó DAA el 15/oct/15. Auto Inicio 4570 del 23/oct/15. Visita del 17 al 21/nov/15. ‐ Pendiente respuesta sobre cambios menores en Cerromatoso y Copey. ANLA aprueba cambio menor en Chinú. ‐ Se iniciaron actividades de recolección de información en campo (componente físico) para el EIA. ‐ ISA firmo contrato para diseños de SE, continúa proceso de contratación de la construcción. 114,77 UPME 04-2014 Refuerzo Suroccidente: Medellín – Virginia – Alférez – San Marcos Ejecutor: EEB Ubicación: Antioquia, Caldas, Risaralda, Valle 12-feb-15sep-18 10% de 12% ‐ El proyecto considera 3 procesos de licenciamiento ambiental: tramo 1: Medellín-Virginia, tramo 2: Virginia- Alférez y tramo 3: Alférez-San Marcos. ‐ El 2/jul/15 ANLA se pronuncia de la necesidad de los 3 DAA´S y realiza requerimientos adicionales a los TdeR DA-TER-3-01. ‐ El 21/oct/15, la EEB se reunió con la ANLA para revisar el alcance de los requerimientos adicionales. La EEB enviará comunicación a la ANLA con los acuerdos establecidos. ‐ Elaboración y envío de cartas de presentación y socialización del proyecto a Personeros, municipios de influencia de la SE Medellín y JAC. ‐ Se recibió información de la posible ubicación de la SE Medellín (Katios) en el municipio de Heliconia. Se aprobó informe de parámetros meteorológicos del lote (aún no definitivo). ‐ En proceso de avalúo del lote de SE Alférez ‐ Continua elaboración de documentos de criterios de diseños. 198,20 STN En ejecución

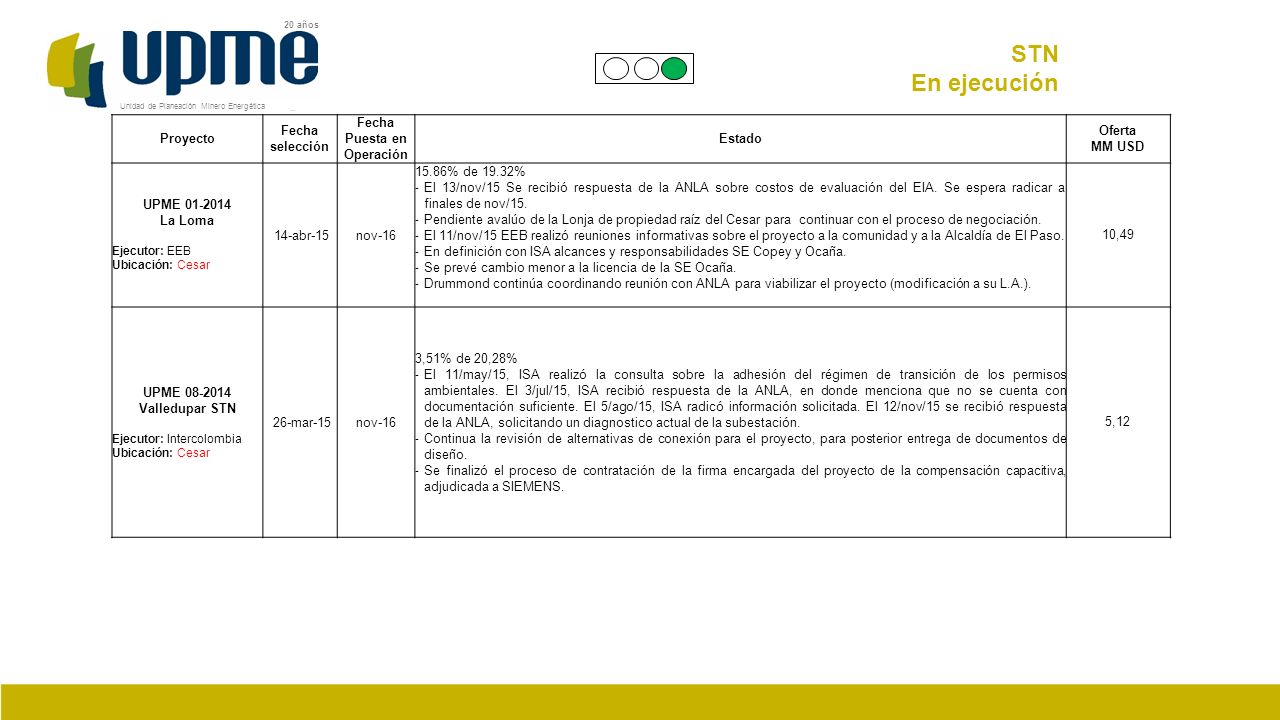

25 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación Estado Oferta MM USD UPME 01-2014 La Loma Ejecutor: EEB Ubicación: Cesar 14-abr-15nov-16 15.86% de 19.32% ‐ El 13/nov/15 Se recibió respuesta de la ANLA sobre costos de evaluación del EIA. Se espera radicar a finales de nov/15. ‐ Pendiente avalúo de la Lonja de propiedad raíz del Cesar para continuar con el proceso de negociación. ‐ El 11/nov/15 EEB realizó reuniones informativas sobre el proyecto a la comunidad y a la Alcaldía de El Paso. ‐ En definición con ISA alcances y responsabilidades SE Copey y Ocaña. ‐ Se prevé cambio menor a la licencia de la SE Ocaña. ‐ Drummond continúa coordinando reunión con ANLA para viabilizar el proyecto (modificación a su L.A.). 10,49 UPME 08-2014 Valledupar STN Ejecutor: Intercolombia Ubicación: Cesar 26-mar-15nov-16 3,51% de 20,28% ‐ El 11/may/15, ISA realizó la consulta sobre la adhesión del régimen de transición de los permisos ambientales. El 3/jul/15, ISA recibió respuesta de la ANLA, en donde menciona que no se cuenta con documentación suficiente. El 5/ago/15, ISA radicó información solicitada. El 12/nov/15 se recibió respuesta de la ANLA, solicitando un diagnostico actual de la subestación. ‐ Continua la revisión de alternativas de conexión para el proyecto, para posterior entrega de documentos de diseño. ‐ Se finalizó el proceso de contratación de la firma encargada del proyecto de la compensación capacitiva, adjudicada a SIEMENS. 5,12 STN En ejecución

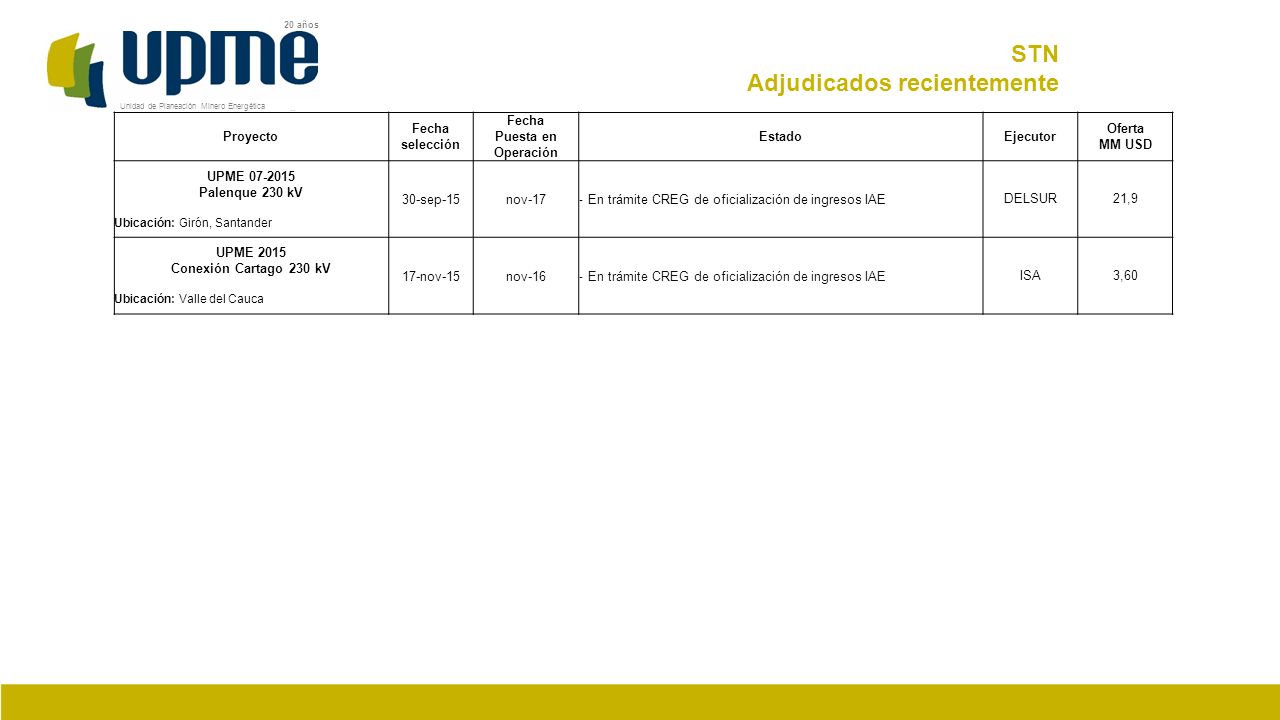

26 Unidad de Planeación Minero Energética 20 años Proyecto Fecha selección Fecha Puesta en Operación EstadoEjecutor Oferta MM USD UPME 07-2015 Palenque 230 kV Ubicación: Girón, Santander 30-sep-15nov-17 ‐ En trámite CREG de oficialización de ingresos IAE DELSUR21,9 UPME 2015 Conexión Cartago 230 kV Ubicación: Valle del Cauca 17-nov-15nov-16 ‐ En trámite CREG de oficialización de ingresos IAE ISA3,60 STN Adjudicados recientemente

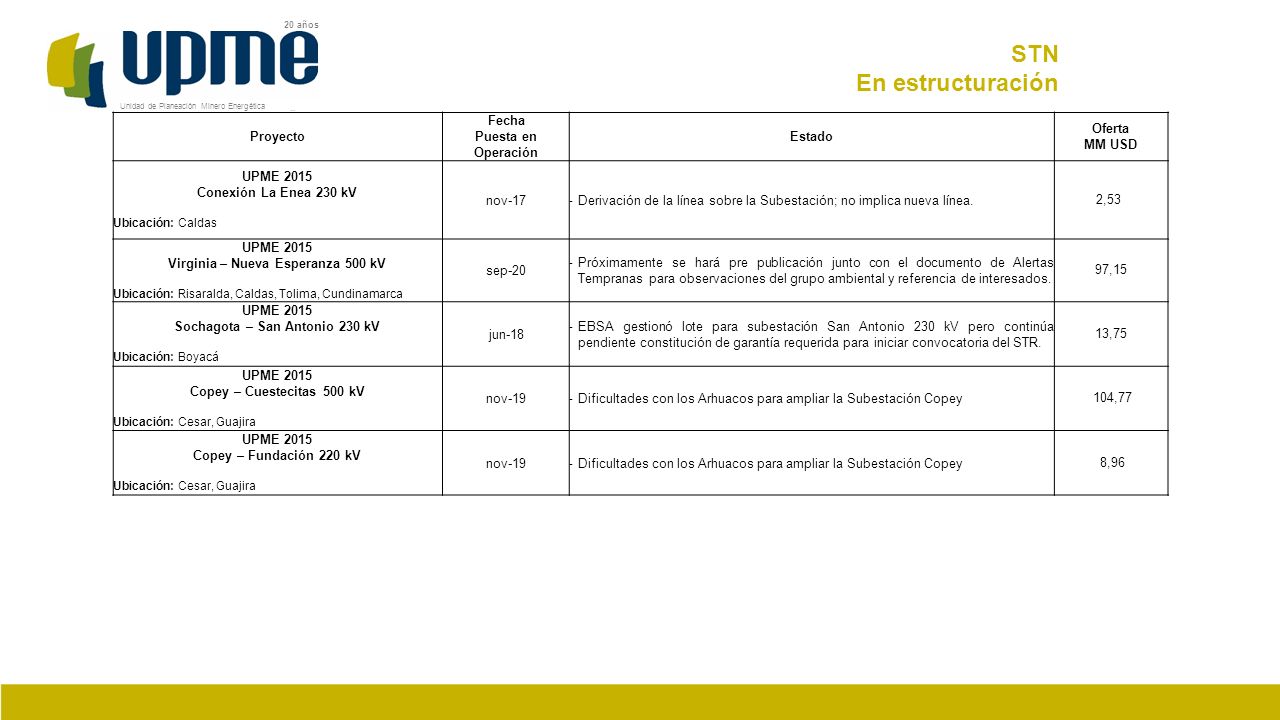

27 Unidad de Planeación Minero Energética 20 años Proyecto Fecha Puesta en Operación Estado Oferta MM USD UPME 2015 Conexión La Enea 230 kV Ubicación: Caldas nov-17 ‐ Derivación de la línea sobre la Subestación; no implica nueva línea. 2,53 UPME 2015 Virginia – Nueva Esperanza 500 kV Ubicación: Risaralda, Caldas, Tolima, Cundinamarca sep-20 ‐ Próximamente se hará pre publicación junto con el documento de Alertas Tempranas para observaciones del grupo ambiental y referencia de interesados. 97,15 UPME 2015 Sochagota – San Antonio 230 kV Ubicación: Boyacá jun-18 ‐ EBSA gestionó lote para subestación San Antonio 230 kV pero continúa pendiente constitución de garantía requerida para iniciar convocatoria del STR. 13,75 UPME 2015 Copey – Cuestecitas 500 kV Ubicación: Cesar, Guajira nov-19 ‐ Dificultades con los Arhuacos para ampliar la Subestación Copey 104,77 UPME 2015 Copey – Fundación 220 kV Ubicación: Cesar, Guajira nov-19 ‐ Dificultades con los Arhuacos para ampliar la Subestación Copey 8,96 STN En estructuración

28 Unidad de Planeación Minero Energética 20 años GRACIAS
