1 EL TEXTO EN EL DISEÑO GRÁFICO

2 TIPOMETRÍA

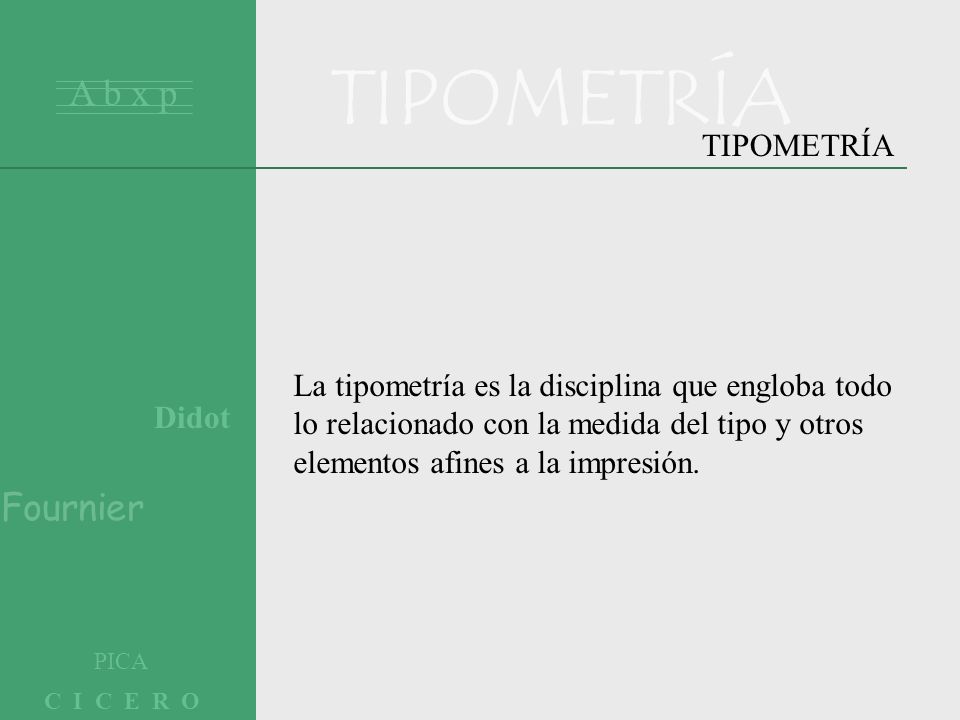

3 La tipometría es la disciplina que engloba todo lo relacionado con la medida del tipo y otros elementos afines a la impresión. A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA

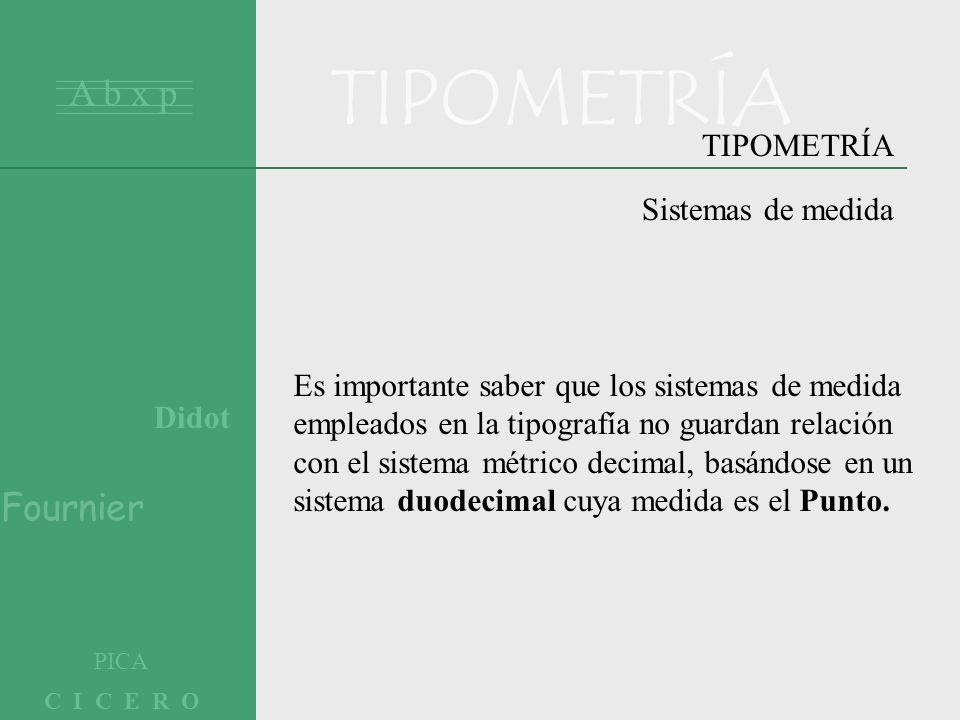

4 A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Sistemas de medida Es importante saber que los sistemas de medida empleados en la tipografía no guardan relación con el sistema métrico decimal, basándose en un sistema duodecimal cuya medida es el Punto.

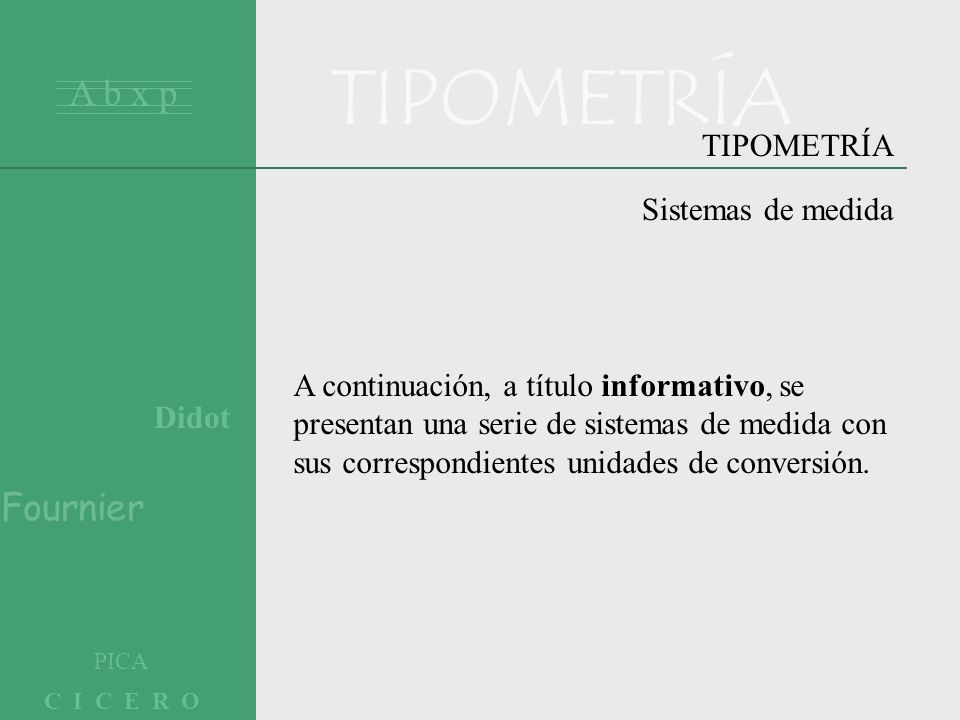

5 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Sistemas de medida A continuación, a título informativo, se presentan una serie de sistemas de medida con sus correspondientes unidades de conversión.

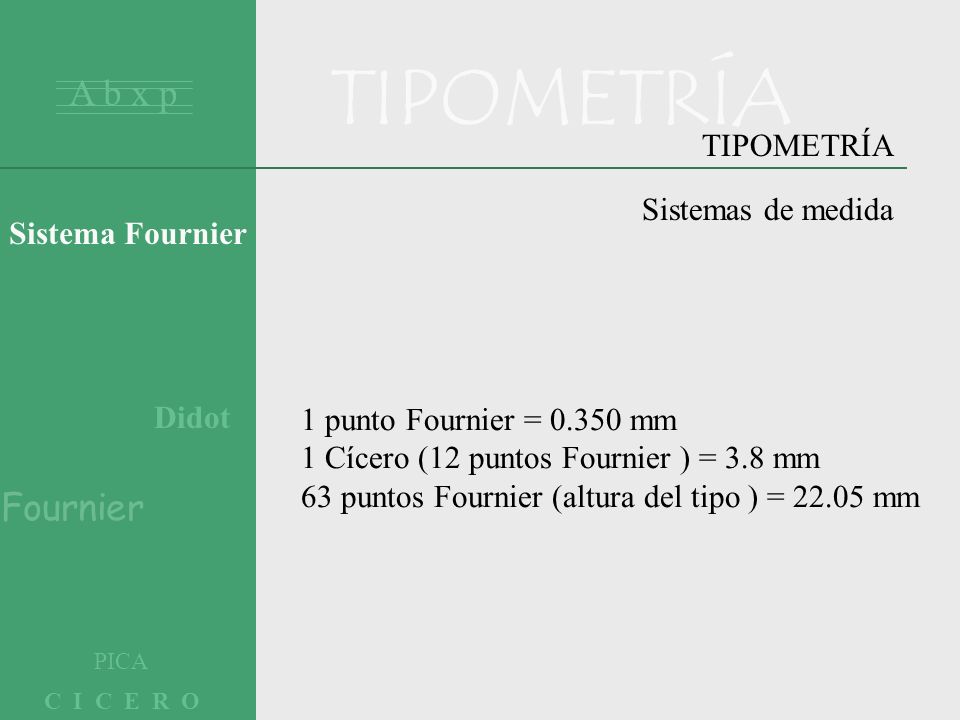

6 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Sistemas de medida Sistema Fournier 1 punto Fournier = 0.350 mm 1 Cícero (12 puntos Fournier ) = 3.8 mm 63 puntos Fournier (altura del tipo ) = 22.05 mm

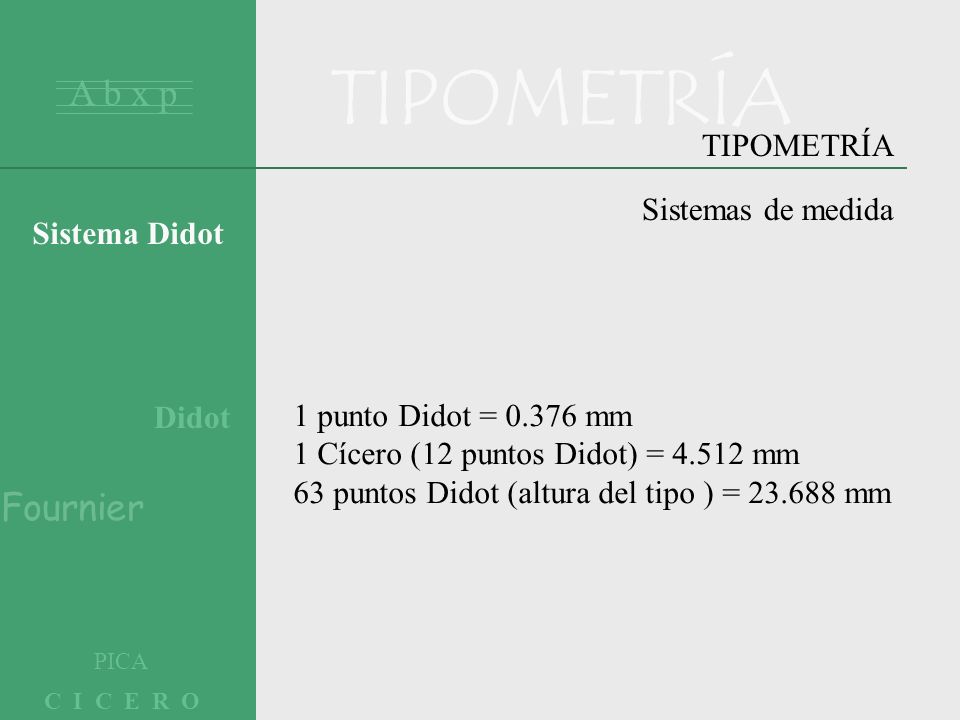

7 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Sistemas de medida Sistema Didot 1 punto Didot = 0.376 mm 1 Cícero (12 puntos Didot) = 4.512 mm 63 puntos Didot (altura del tipo ) = 23.688 mm

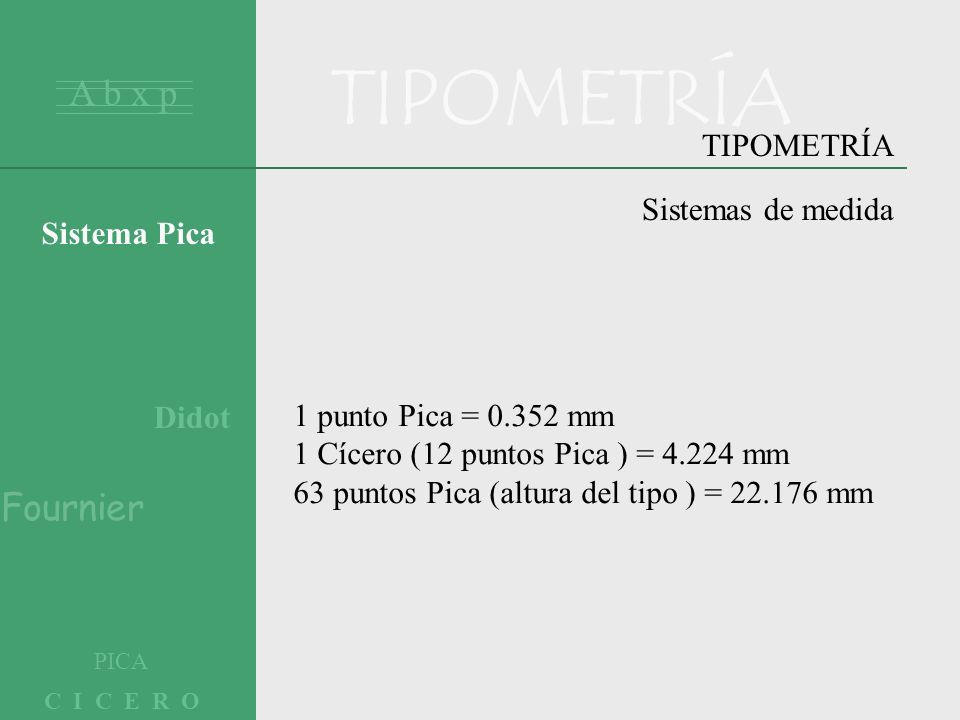

8 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Sistemas de medida Sistema Pica 1 punto Pica = 0.352 mm 1 Cícero (12 puntos Pica ) = 4.224 mm 63 puntos Pica (altura del tipo ) = 22.176 mm

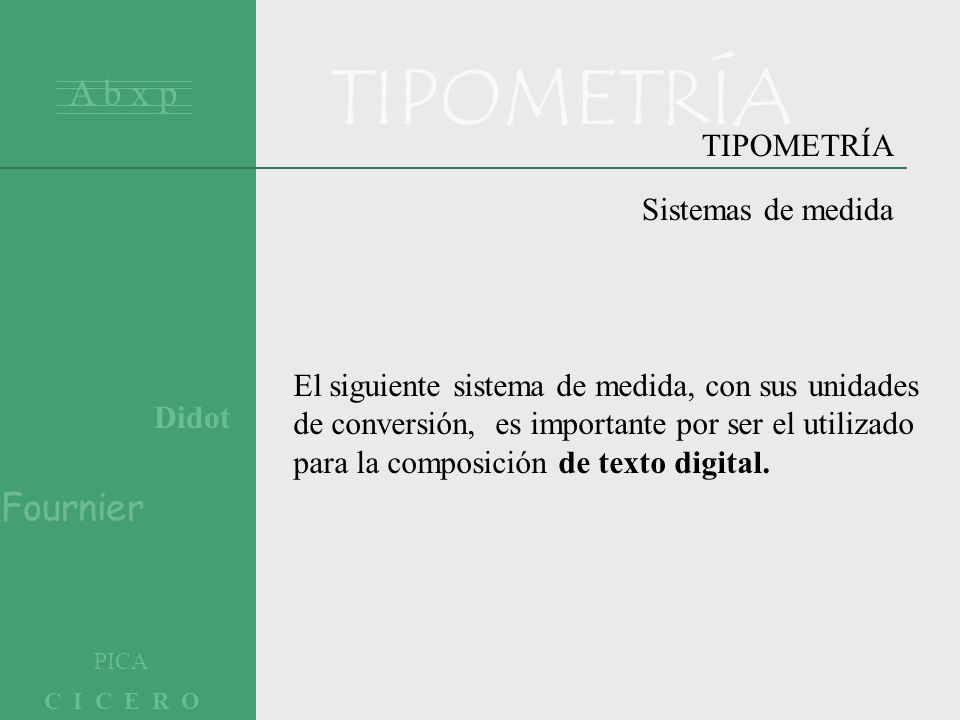

9 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Sistemas de medida El siguiente sistema de medida, con sus unidades de conversión, es importante por ser el utilizado para la composición de texto digital.

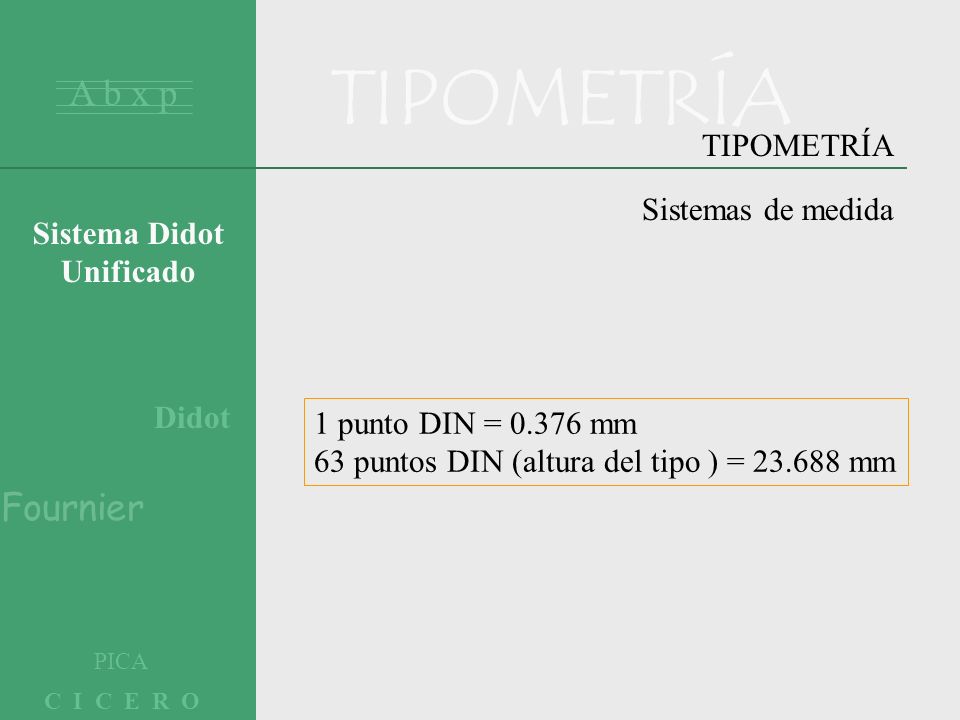

10 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Sistemas de medida Sistema Didot Unificado 1 punto DIN = 0.376 mm 63 puntos DIN (altura del tipo ) = 23.688 mm

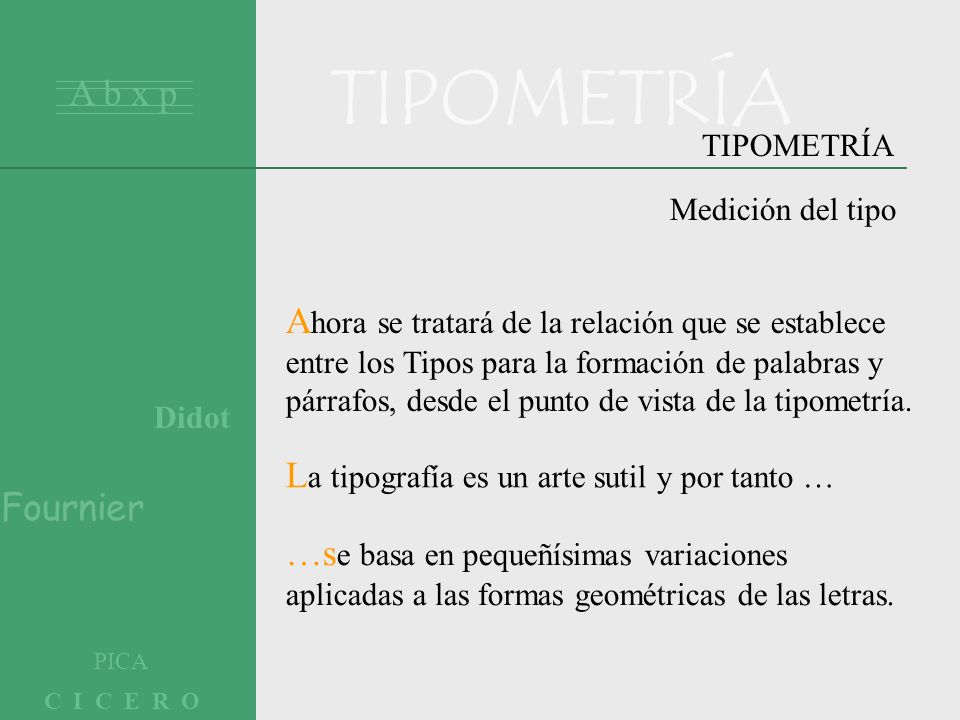

11 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo L a tipografía es un arte sutil y por tanto … …s e basa en pequeñísimas variaciones aplicadas a las formas geométricas de las letras. A hora se tratará de la relación que se establece entre los Tipos para la formación de palabras y párrafos, desde el punto de vista de la tipometría.

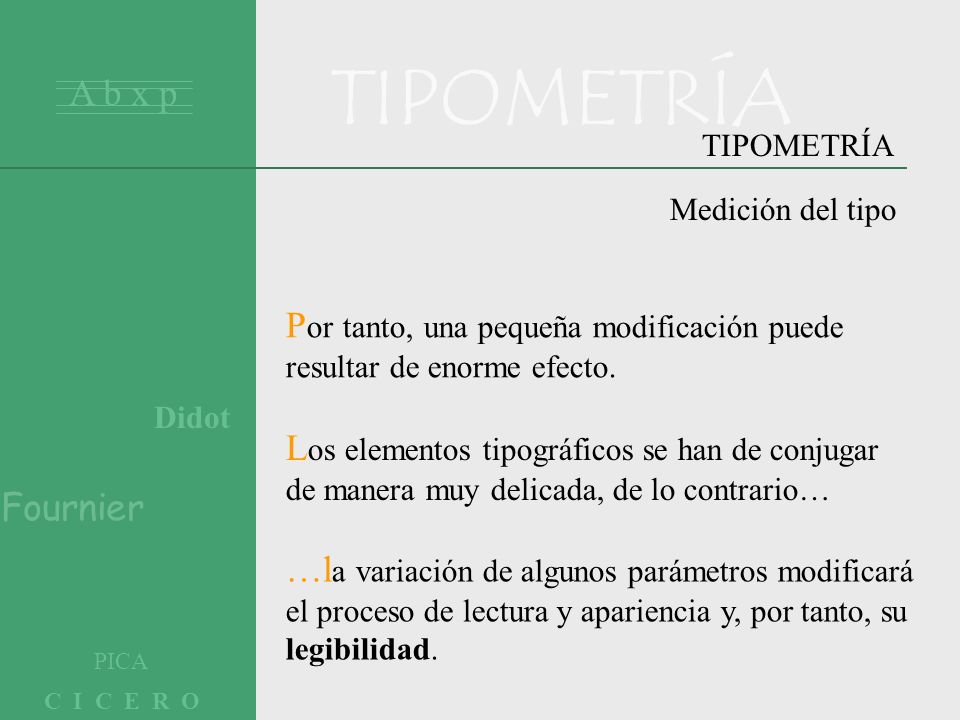

12 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo L os elementos tipográficos se han de conjugar de manera muy delicada, de lo contrario… …l a variación de algunos parámetros modificará el proceso de lectura y apariencia y, por tanto, su legibilidad. P or tanto, una pequeña modificación puede resultar de enorme efecto.

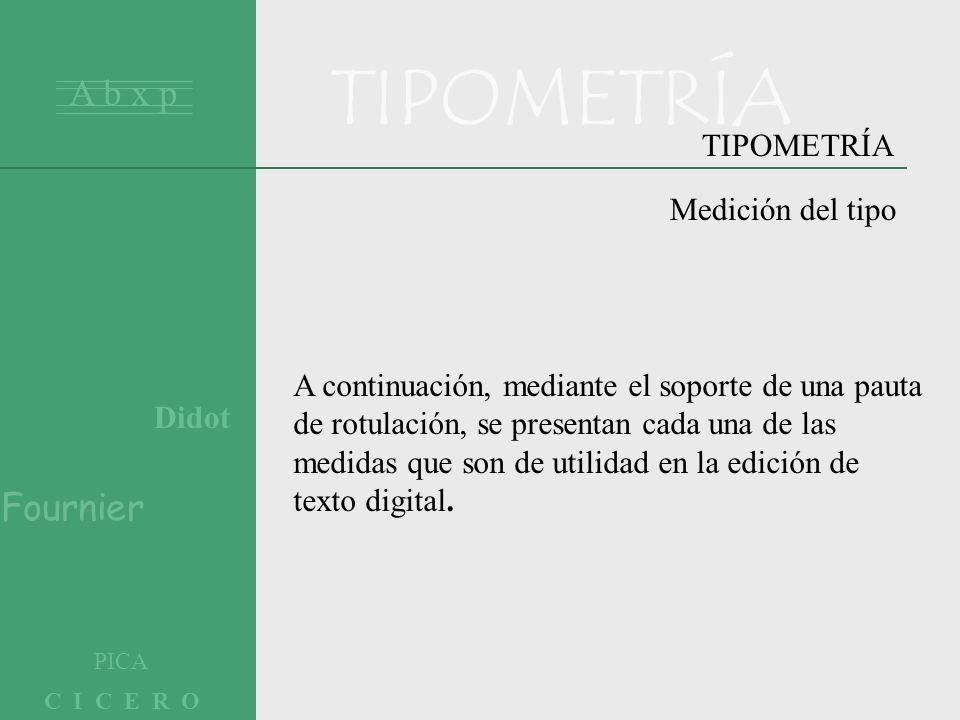

13 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo A continuación, mediante el soporte de una pauta de rotulación, se presentan cada una de las medidas que son de utilidad en la edición de texto digital.

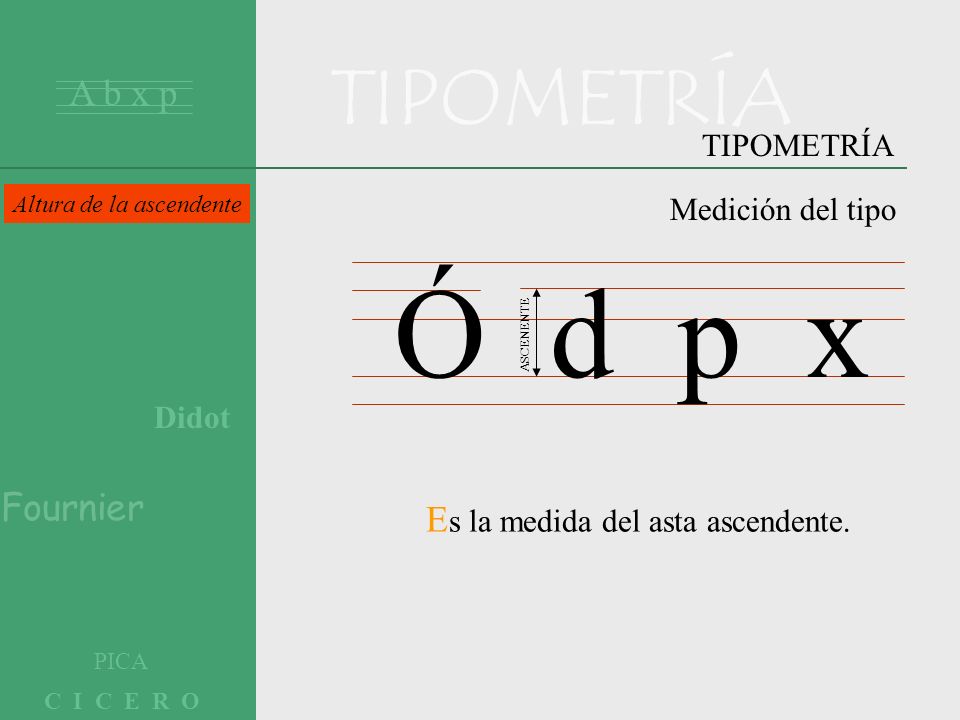

14 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Altura de la ascendente E s la medida del asta ascendente. ASCENENTE

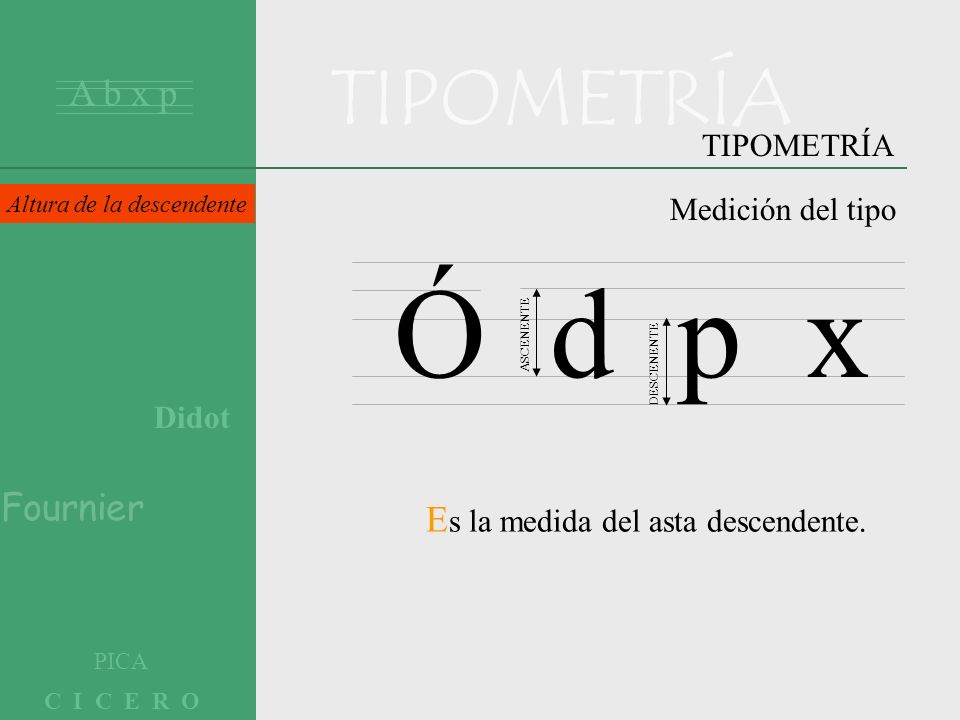

15 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Altura de la descendente E s la medida del asta descendente. ASCENENTE DESCENENTE

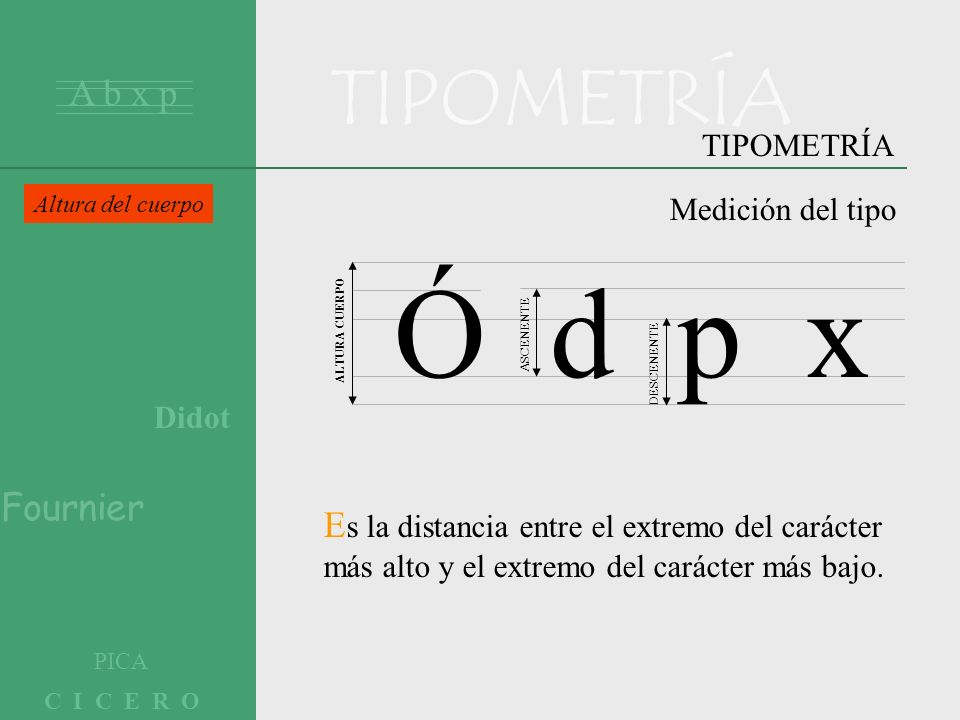

16 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Altura del cuerpo E s la distancia entre el extremo del carácter más alto y el extremo del carácter más bajo. ASCENENTE DESCENENTE ALTURA CUERPO

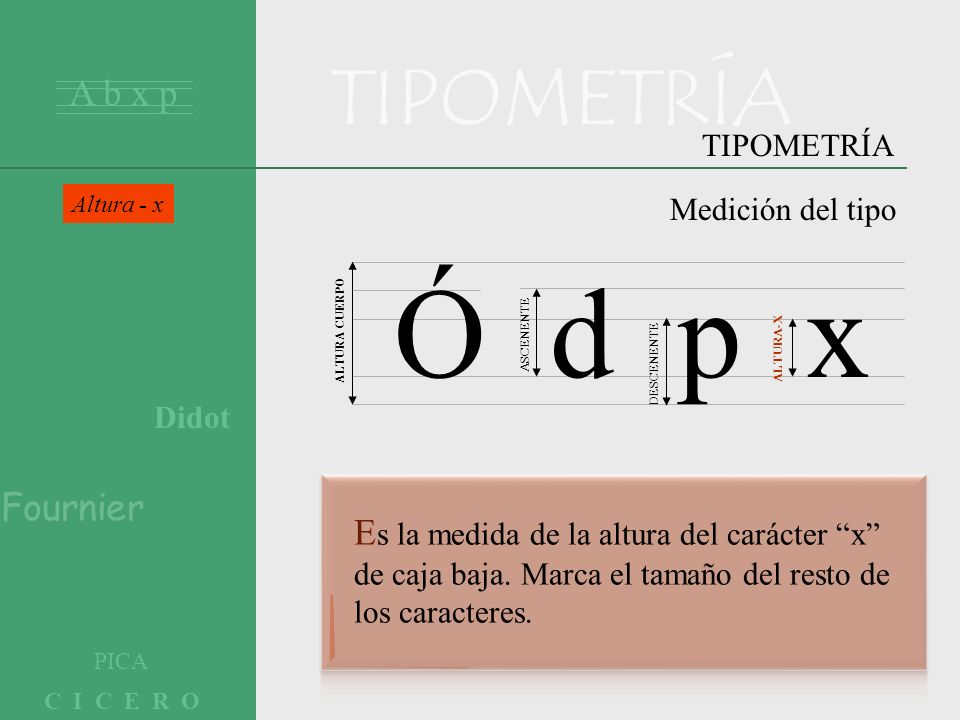

17 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Altura - x E s la medida de la altura del carácter “x” de caja baja. Marca el tamaño del resto de los caracteres. ASCENENTE DESCENENTE ALTURA CUERPO ALTURA-X

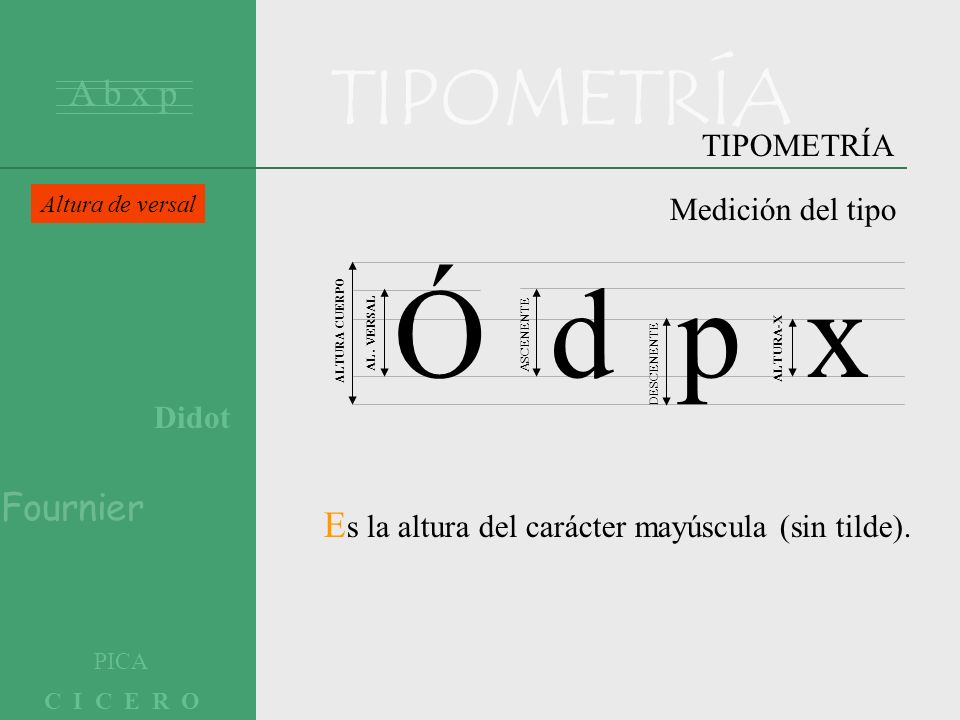

18 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Altura de versal E s la altura del carácter mayúscula (sin tilde). ASCENENTE DESCENENTE ALTURA CUERPO ALTURA-X AL. VERSAL

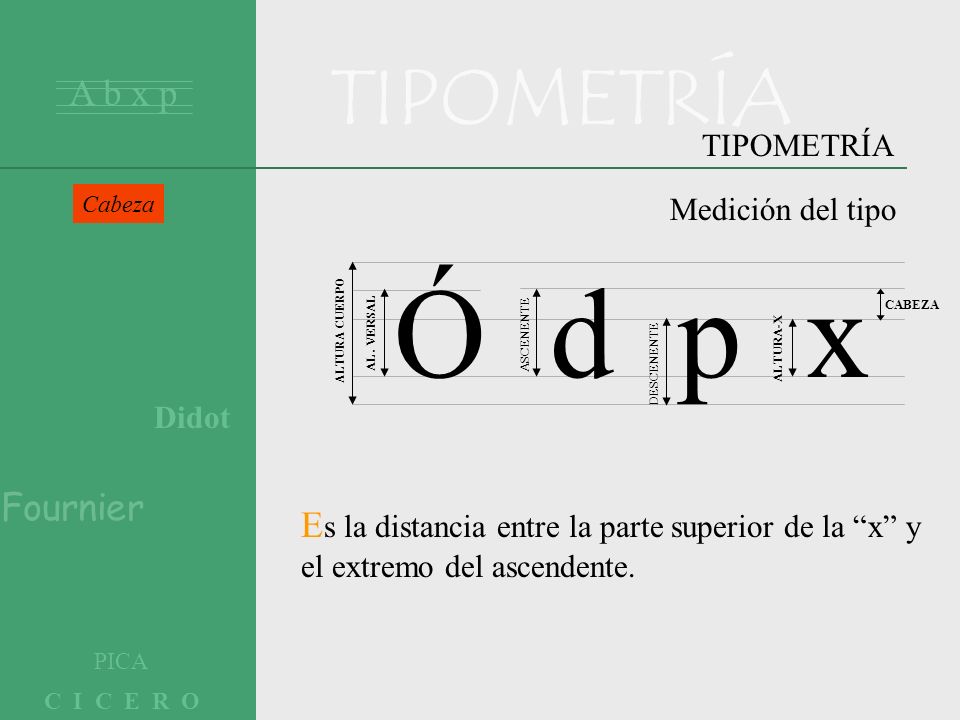

19 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Cabeza E s la distancia entre la parte superior de la “x” y el extremo del ascendente. ASCENENTE DESCENENTE ALTURA CUERPO ALTURA-X AL. VERSAL CABEZA

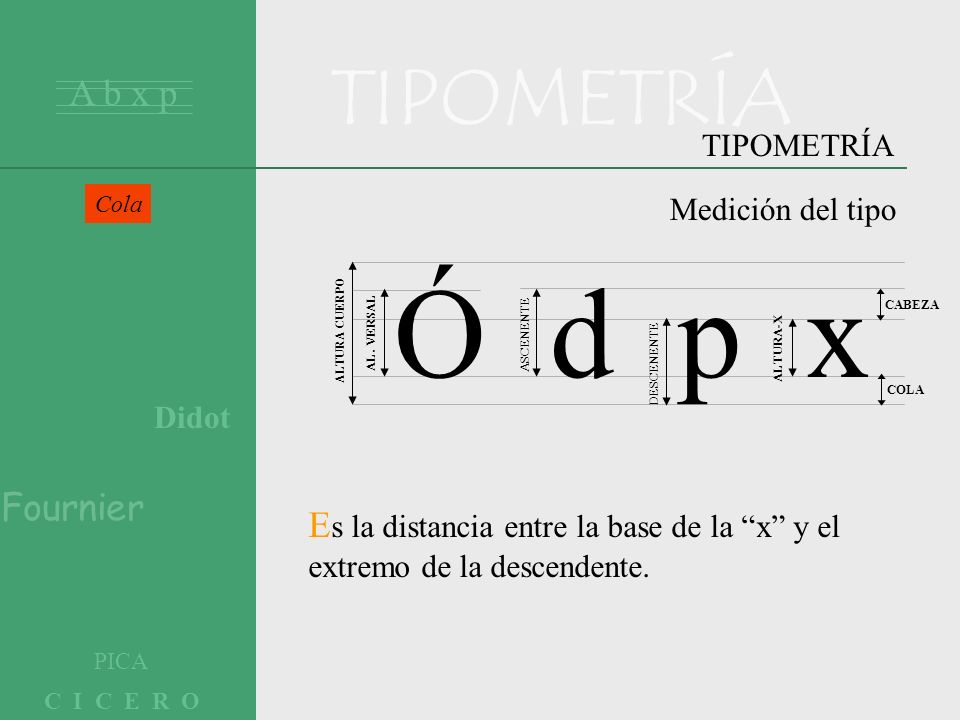

20 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Cola E s la distancia entre la base de la “x” y el extremo de la descendente. ASCENENTE DESCENENTE ALTURA CUERPO ALTURA-X AL. VERSAL CABEZACOLA

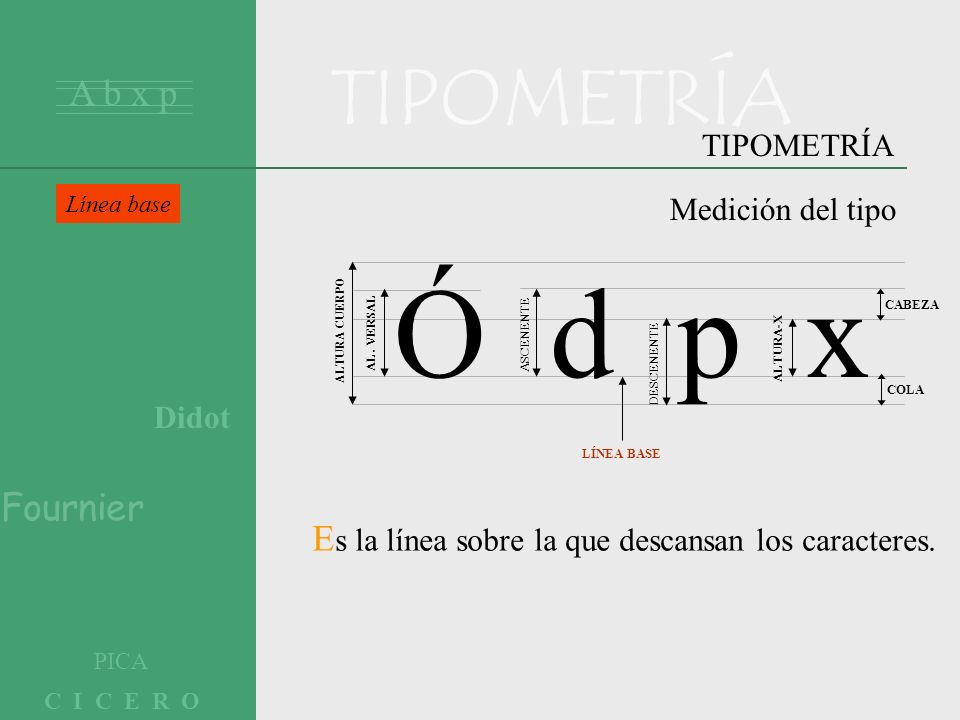

21 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Medición del tipo Ó d p x Línea base E s la línea sobre la que descansan los caracteres. ASCENENTE DESCENENTE ALTURA CUERPO ALTURA-X AL. VERSAL CABEZACOLA LÍNEA BASE

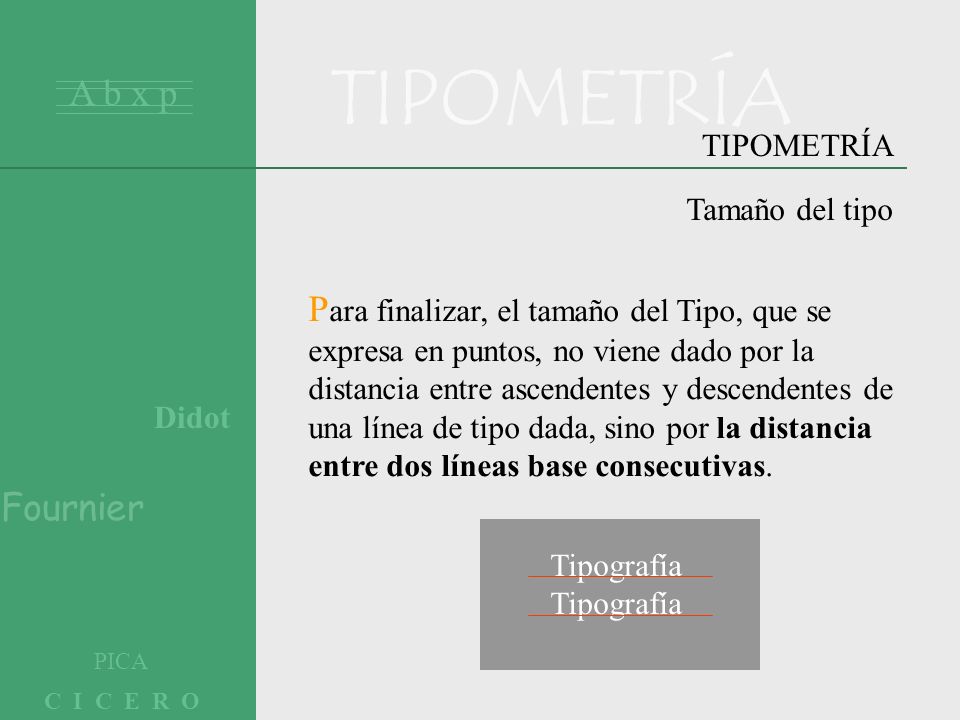

22 TIPOMETRÍA A b x p C I C E R O PICA Fournier Didot TIPOMETRÍA Tamaño del tipo P ara finalizar, el tamaño del Tipo, que se expresa en puntos, no viene dado por la distancia entre ascendentes y descendentes de una línea de tipo dada, sino por la distancia entre dos líneas base consecutivas. Tipografía

23 FIN
