IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos.

Presentación del tema: "IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos."— Transcripción de la presentación:

1 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos

2 CONDUCTOR Factores a considerar en su selección. Materiales Flexibilidad Forma Dimensiones Precio Bloqueos de humedad

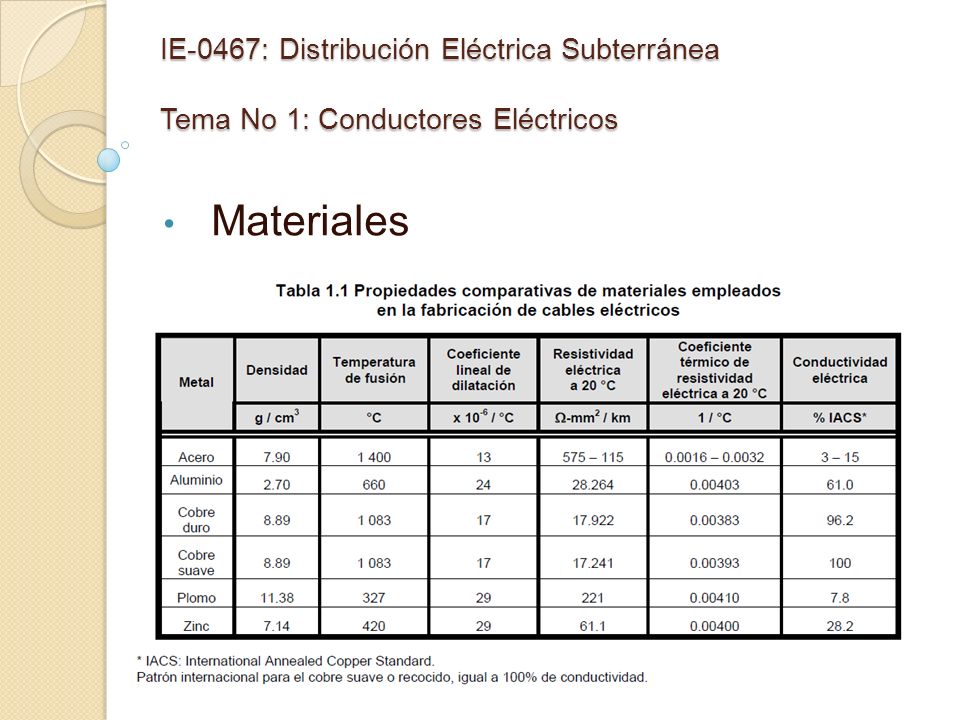

3 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Materiales

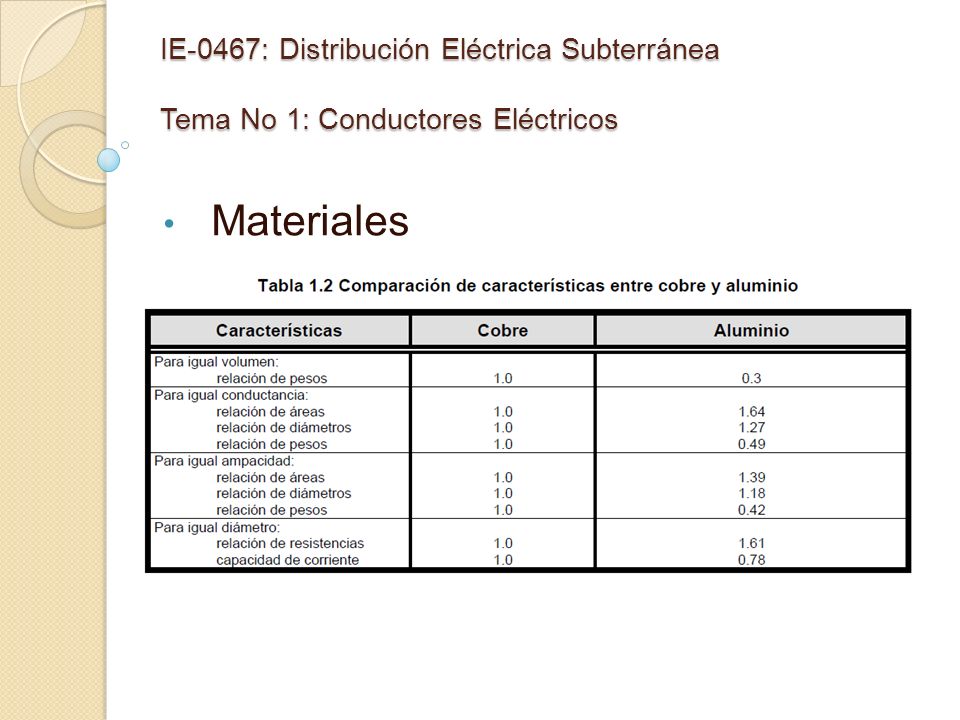

4 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Materiales

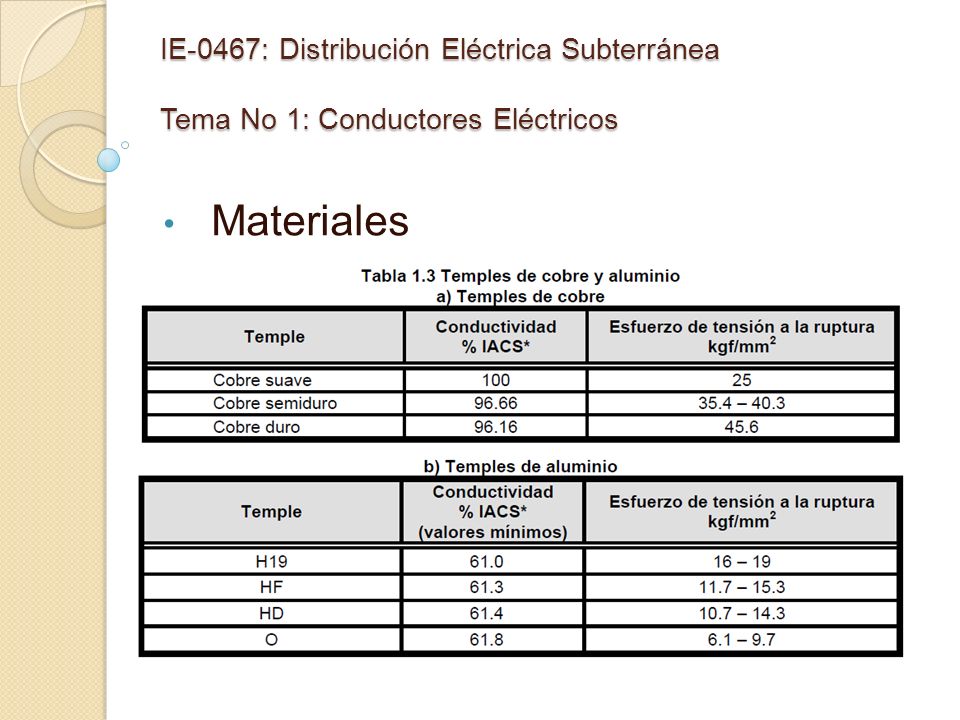

5 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Materiales

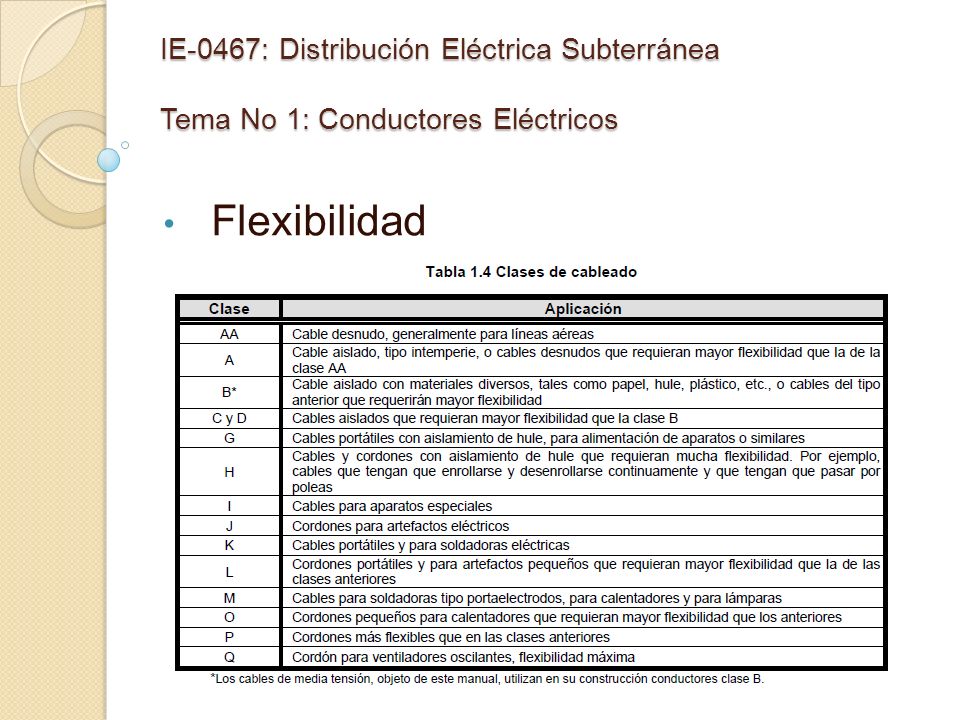

6 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Flexibilidad

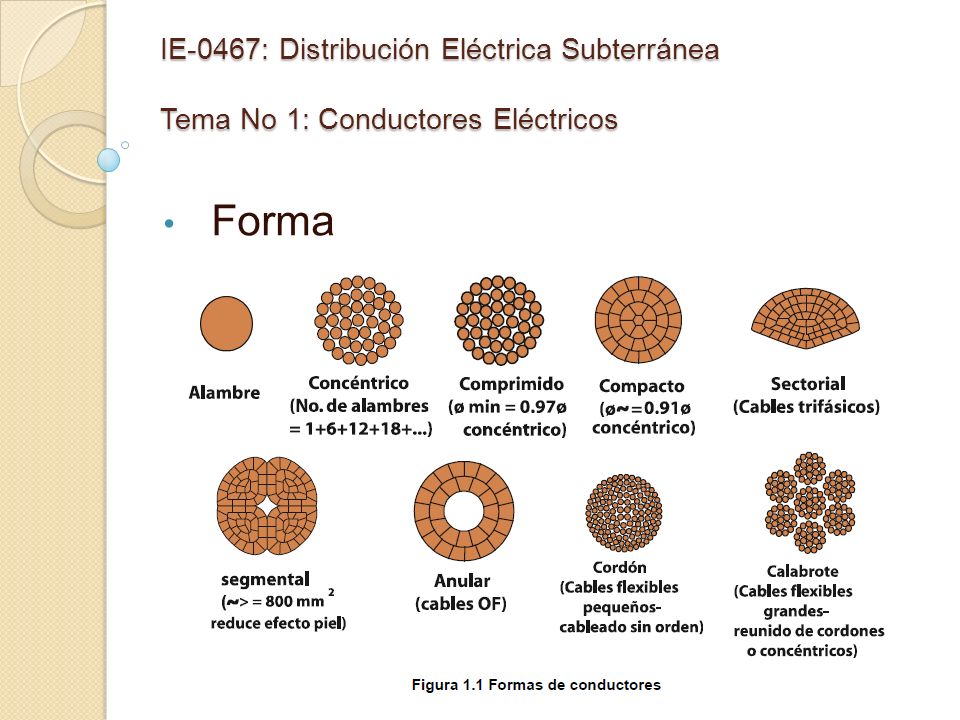

7 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Forma

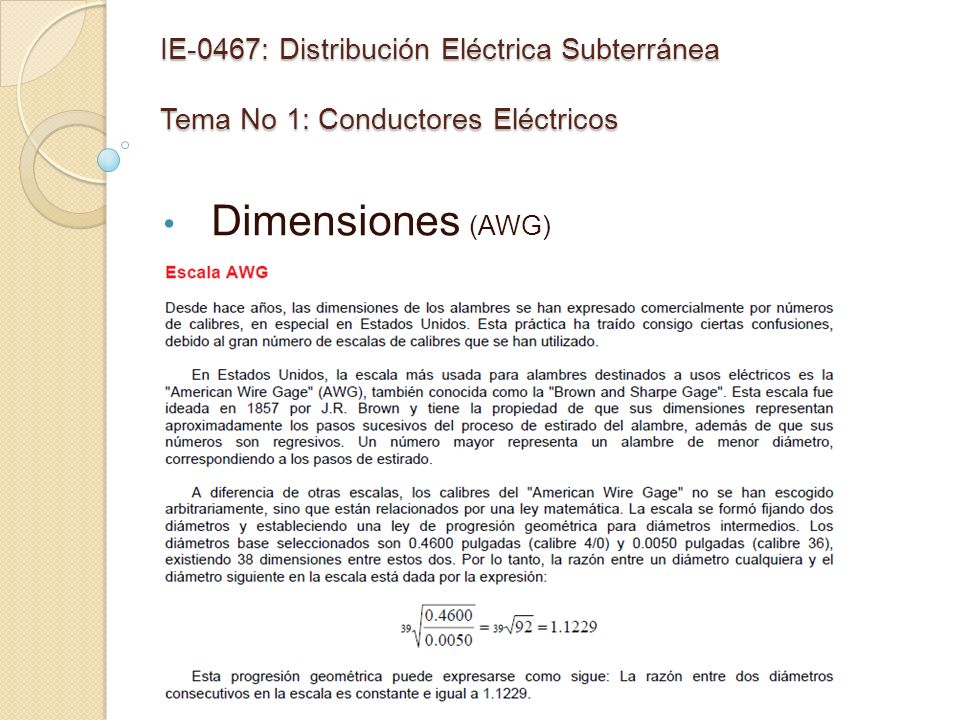

8 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Dimensiones (AWG)

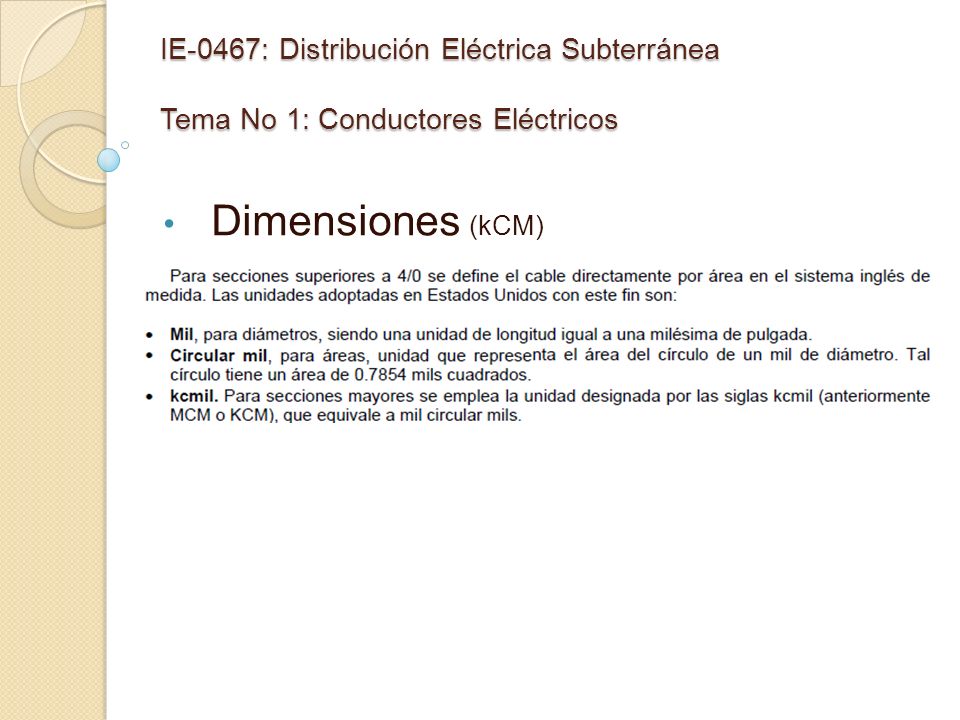

9 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Dimensiones (kCM)

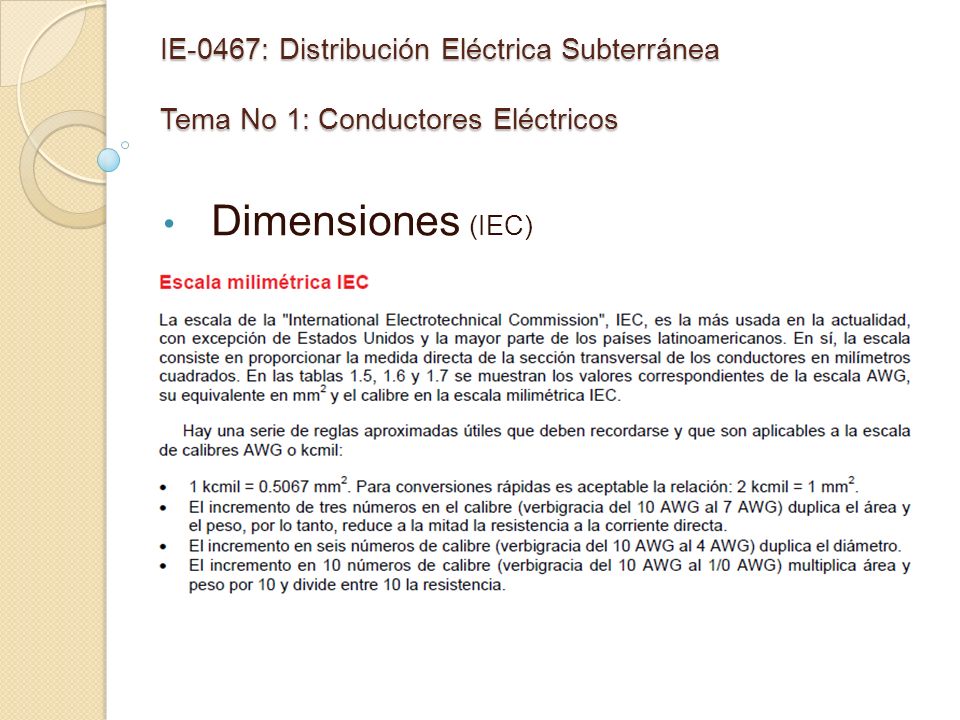

10 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Dimensiones (IEC)

11 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Dimensiones (AWG e IEC)

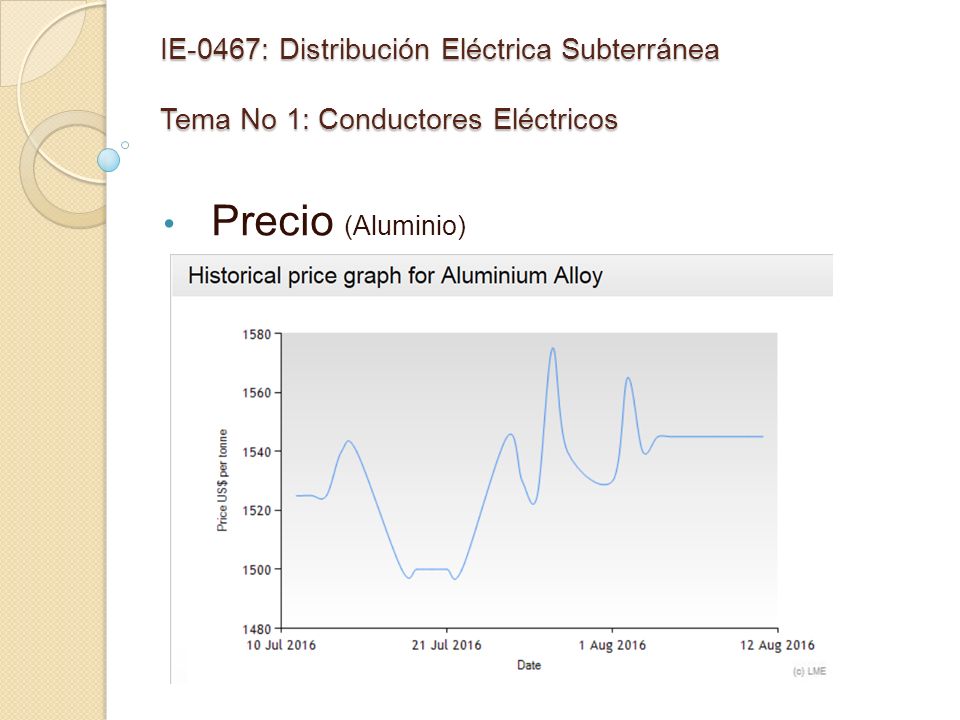

12 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Precio (Aluminio)

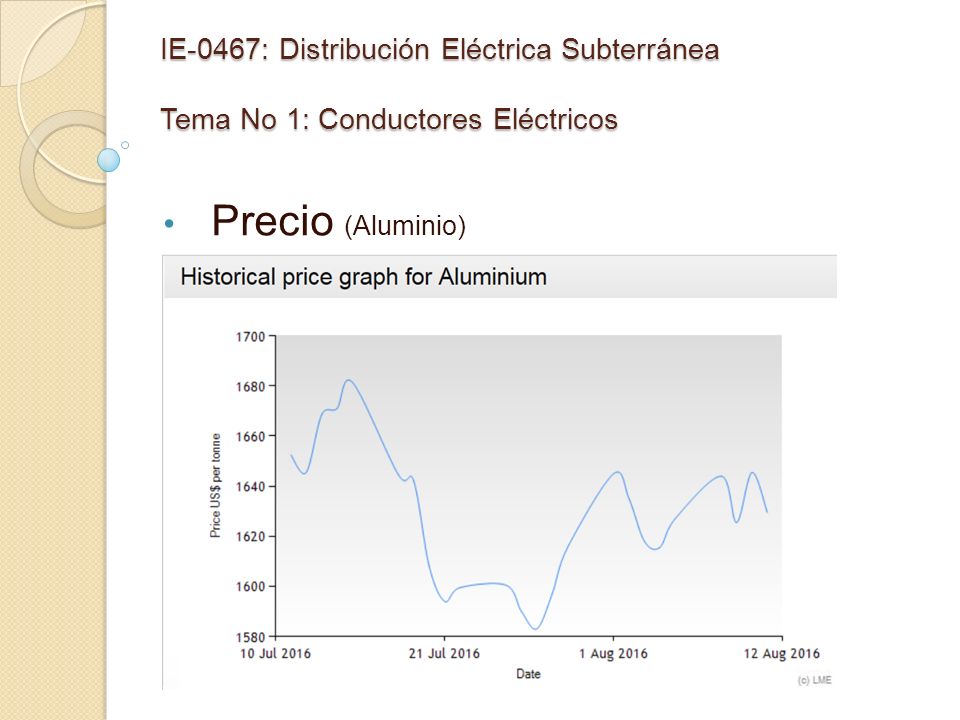

13 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Precio (Aluminio)

14 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Precio (Cobre)

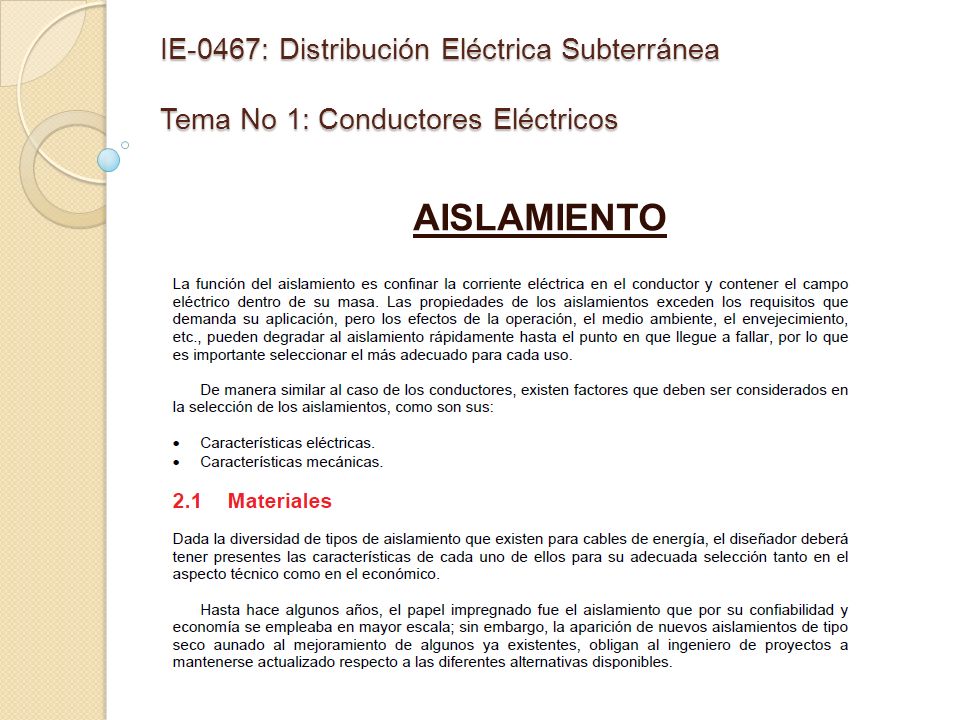

15 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

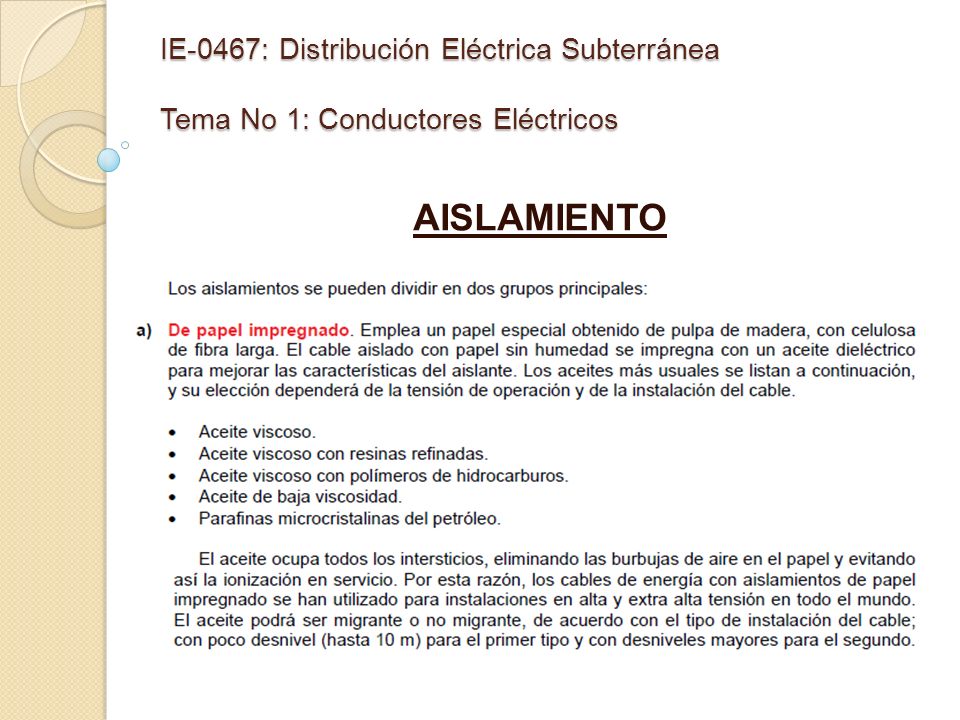

16 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

17 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

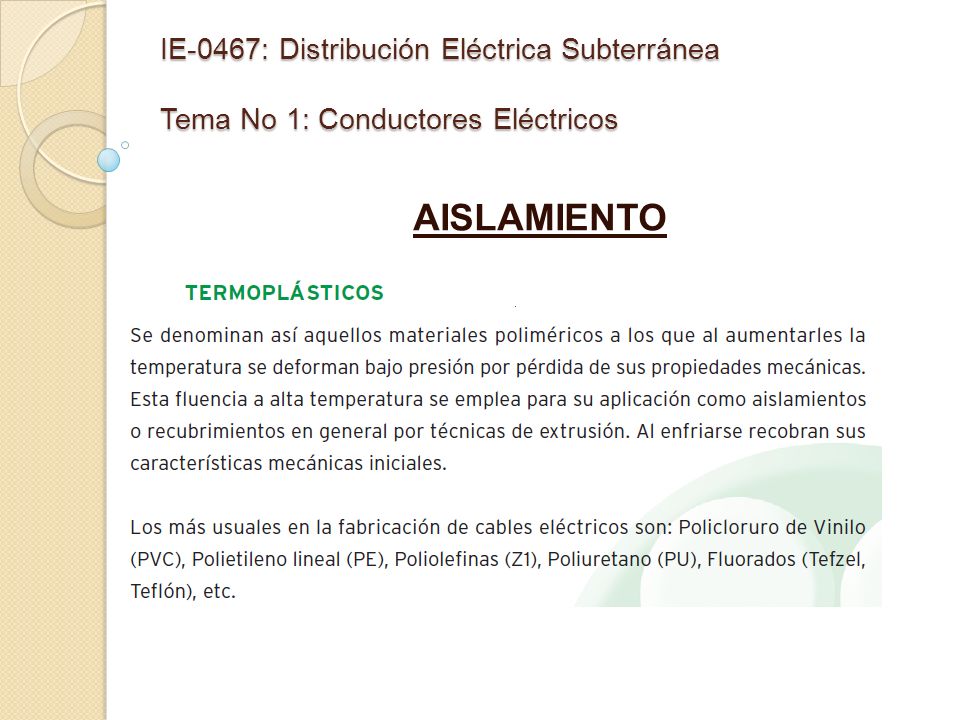

18 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

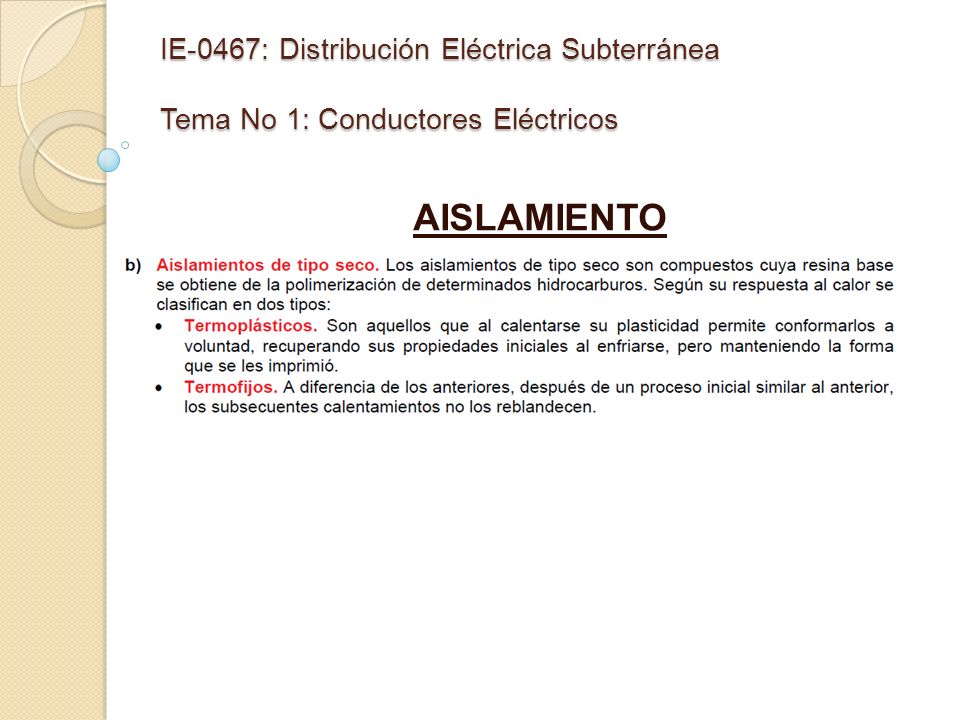

19 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

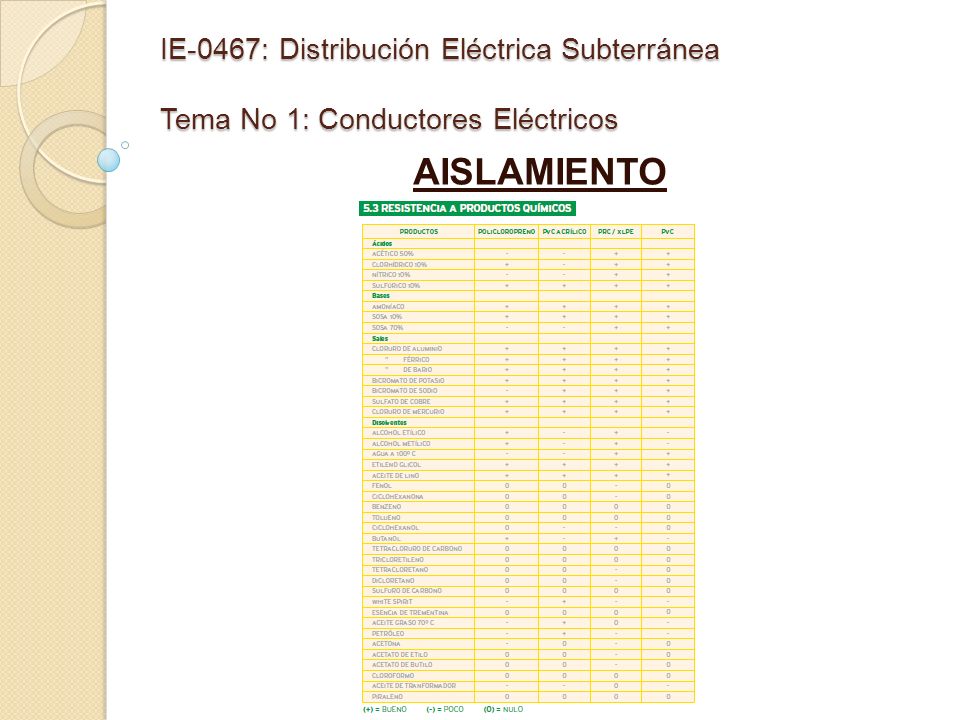

20 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

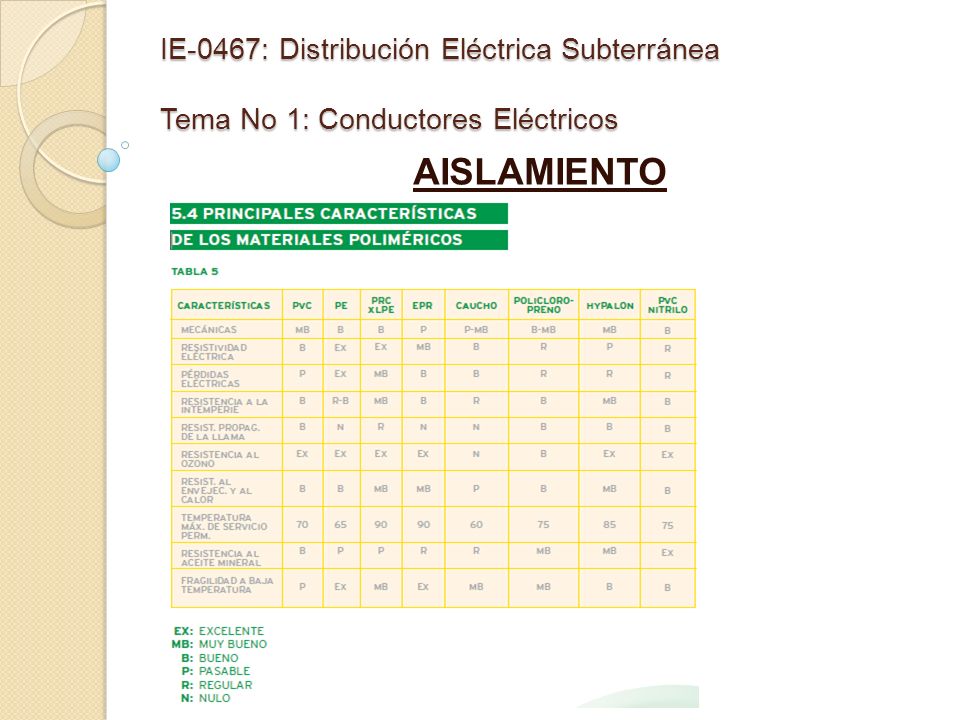

21 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

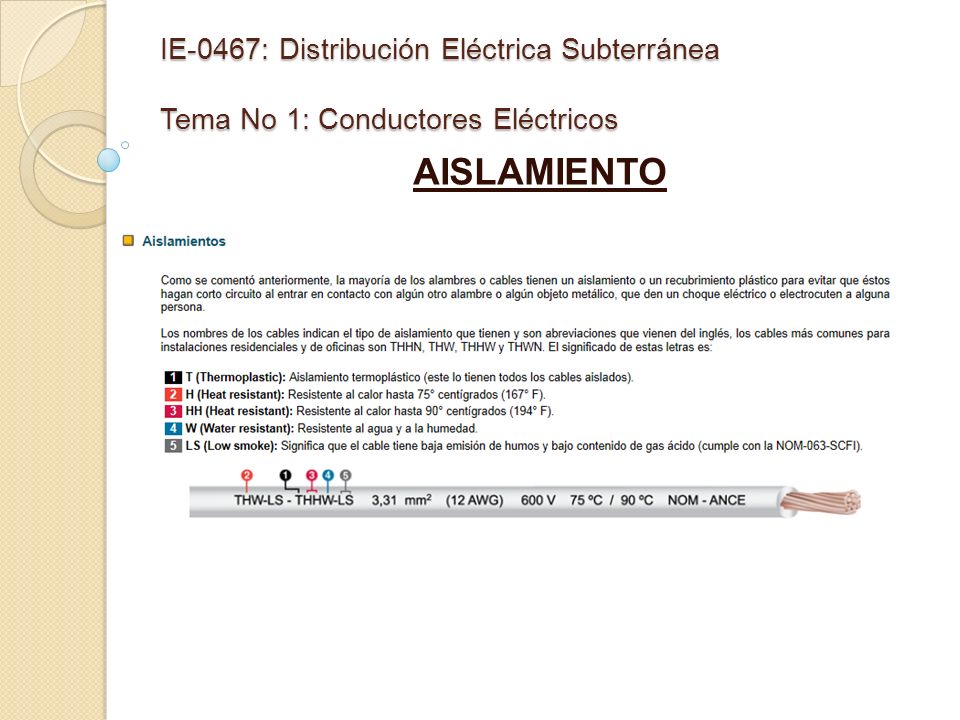

22 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

23 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

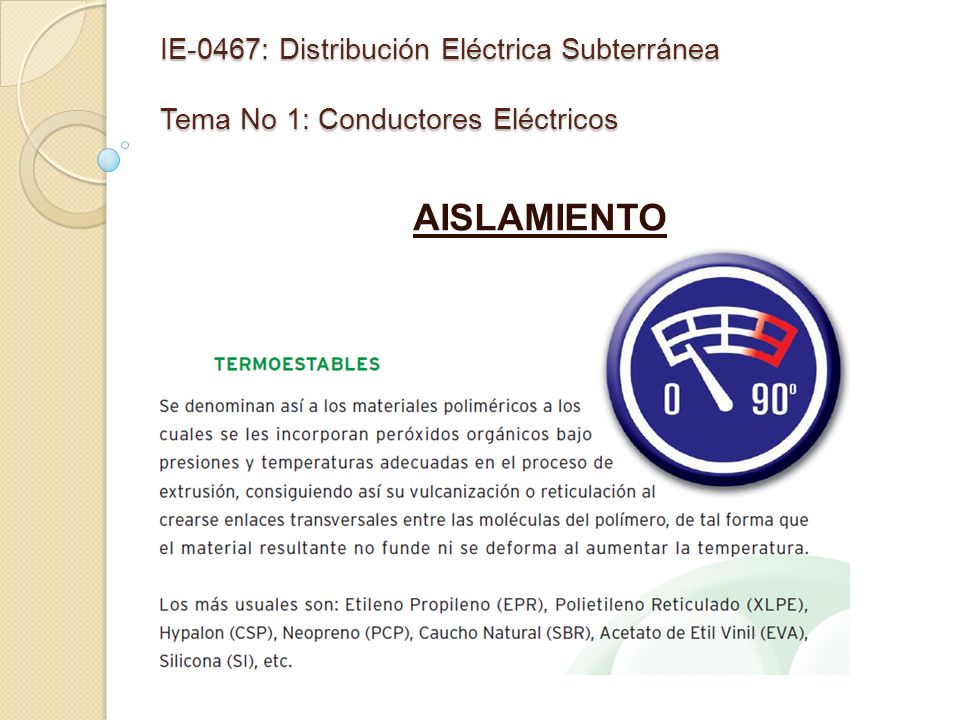

24 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

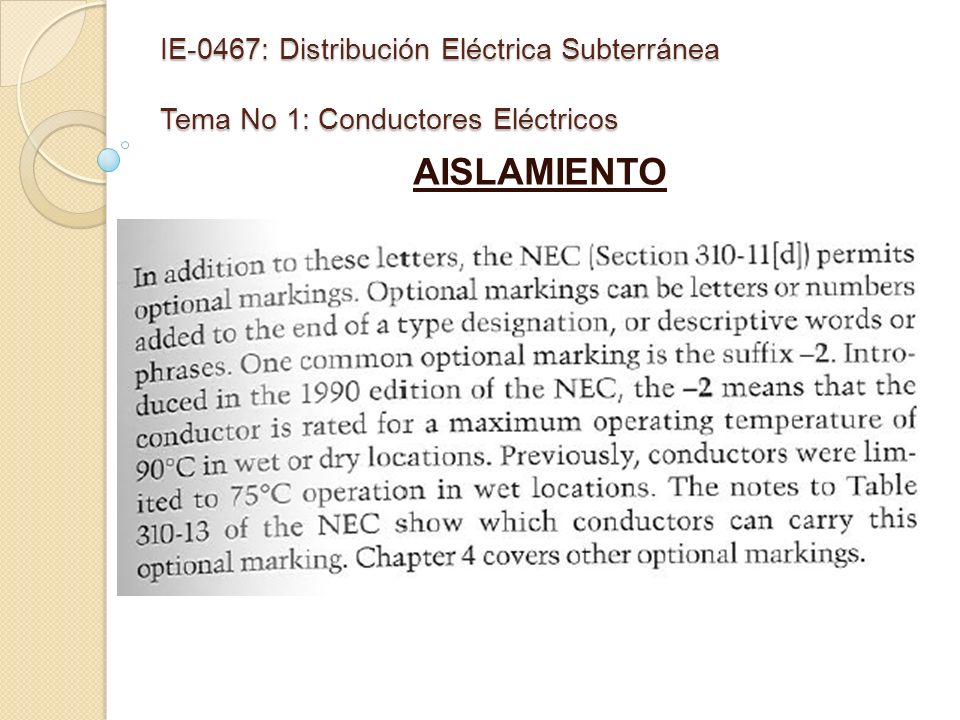

25 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

26 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

27 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO

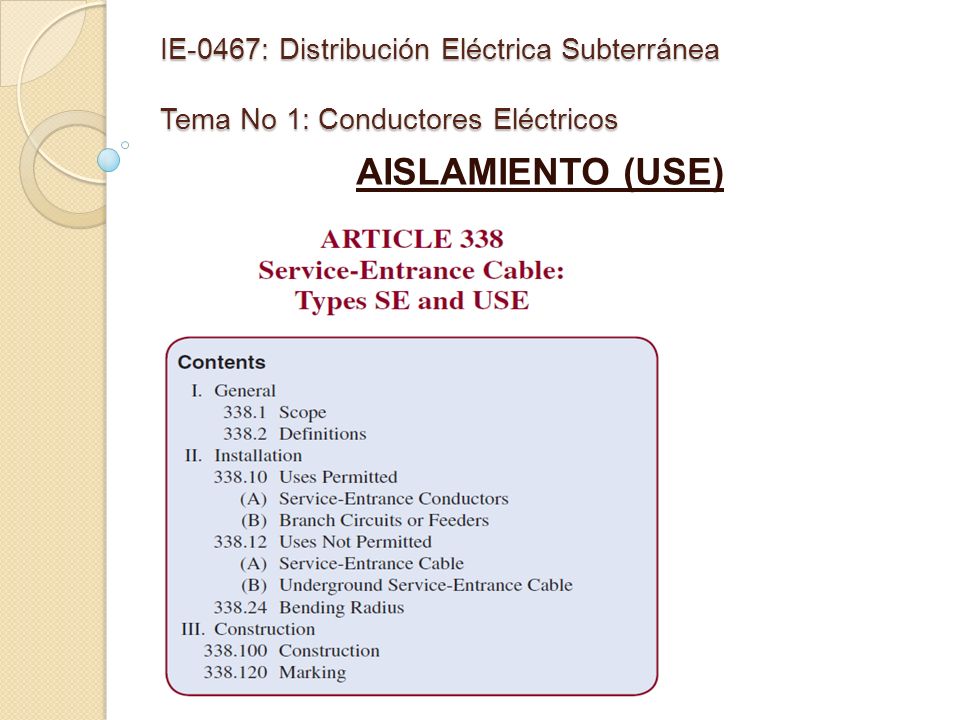

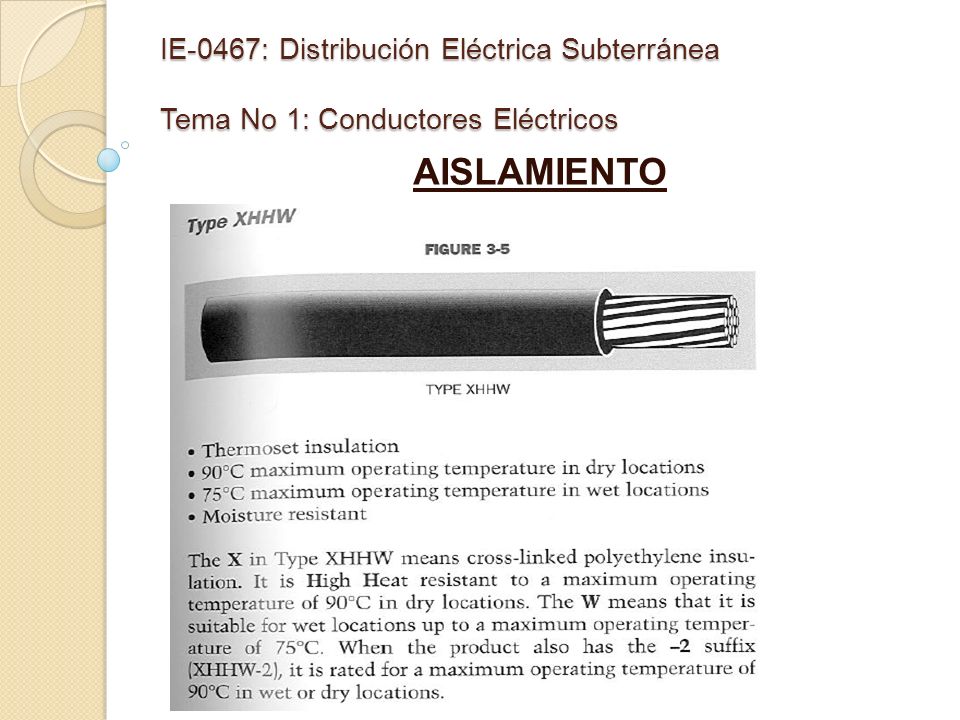

28 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO (USE)

29 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO (USE)

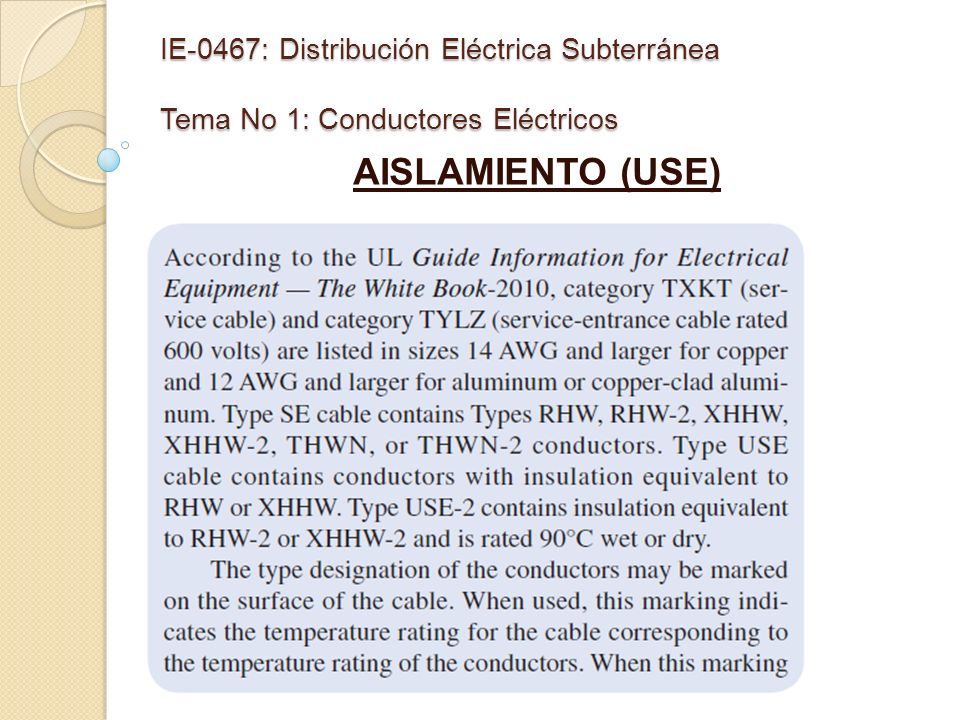

30 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos AISLAMIENTO (USE)

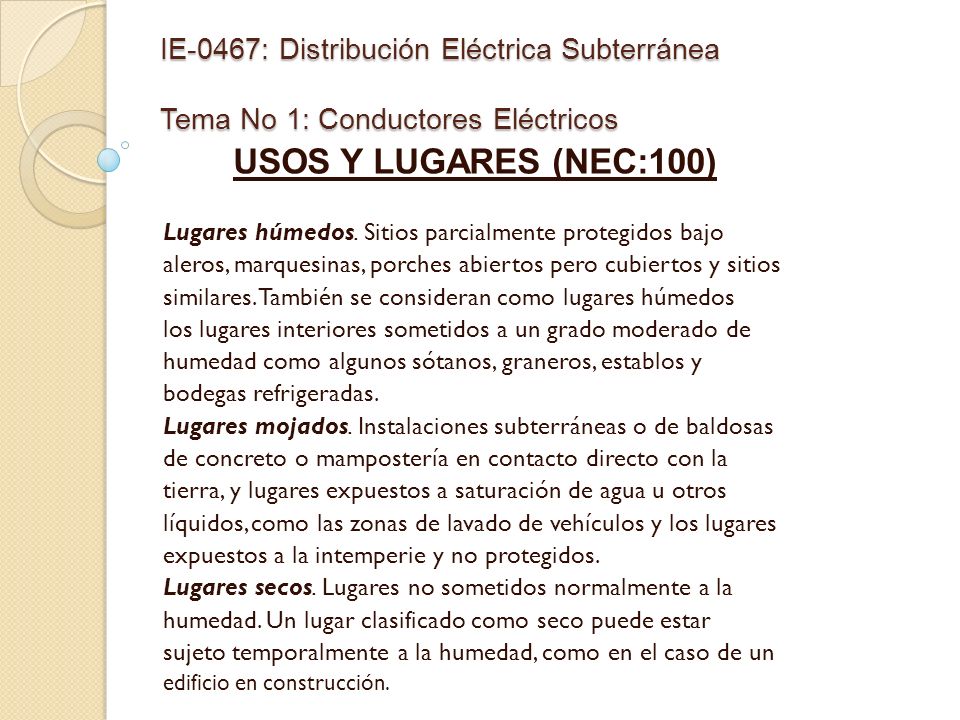

31 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos USOS Y LUGARES (NEC:100) Lugares húmedos. Sitios parcialmente protegidos bajo aleros, marquesinas, porches abiertos pero cubiertos y sitios similares. También se consideran como lugares húmedos los lugares interiores sometidos a un grado moderado de humedad como algunos sótanos, graneros, establos y bodegas refrigeradas. Lugares mojados. Instalaciones subterráneas o de baldosas de concreto o mampostería en contacto directo con la tierra, y lugares expuestos a saturación de agua u otros líquidos, como las zonas de lavado de vehículos y los lugares expuestos a la intemperie y no protegidos. Lugares secos. Lugares no sometidos normalmente a la humedad. Un lugar clasificado como seco puede estar sujeto temporalmente a la humedad, como en el caso de un edificio en construcción.

32 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos USOS Y LUGARES (NEC : 310-8) 310-8. Lugares. (a) Lugares secos. Los conductores y cables aislados usados en lugares secos, deben ser de cualquiera de los tipos identificados en este Código. (b) Lugares secos y húmedos. Los conductores y cables aislados usados en lugares secos y húmedos deben ser de los tipos FEP, FEPB, MTW, PFA, RH, RHH, RHW, RHW-2, SA, THHN, THW, THW-2, THHW, THHW-2, THWN, THWN-2, TW, XHH, XHHW, XHHW, XHHW-2, Z o ZW.

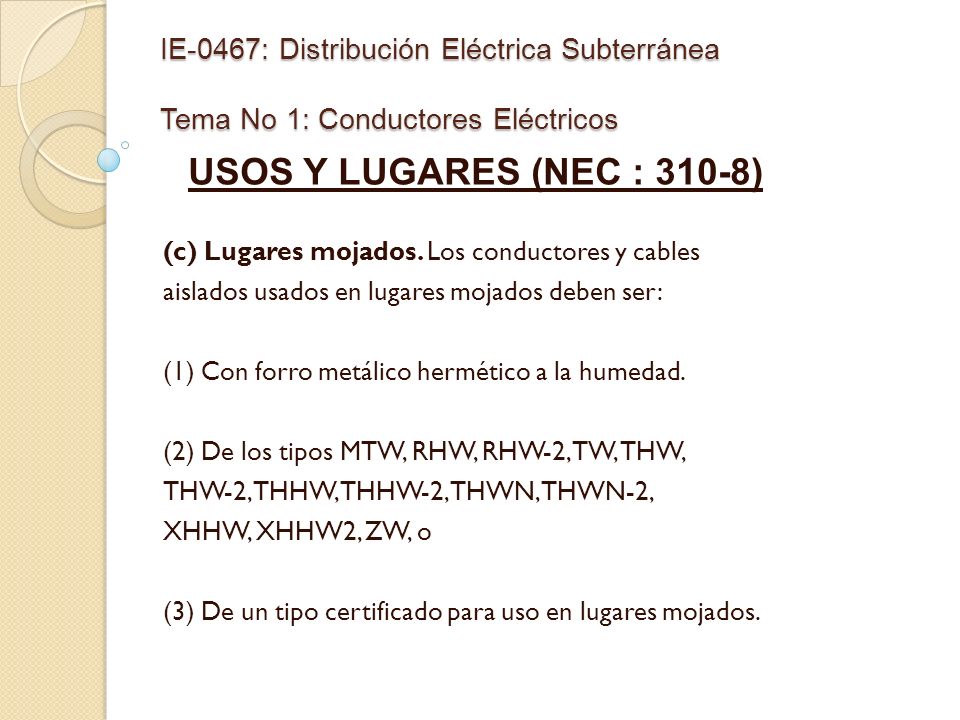

33 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos USOS Y LUGARES (NEC : 310-8) (c) Lugares mojados. Los conductores y cables aislados usados en lugares mojados deben ser: (1) Con forro metálico hermético a la humedad. (2) De los tipos MTW, RHW, RHW-2, TW, THW, THW-2, THHW, THHW-2, THWN, THWN-2, XHHW, XHHW2, ZW, o (3) De un tipo certificado para uso en lugares mojados.

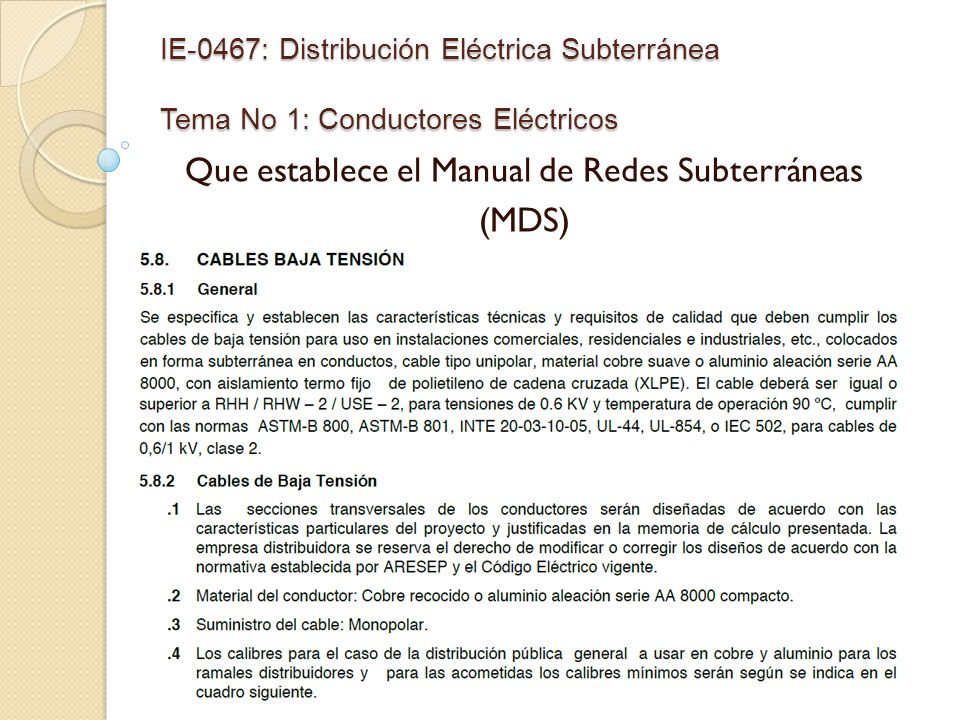

34 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Que establece el Manual de Redes Subterráneas (MDS)

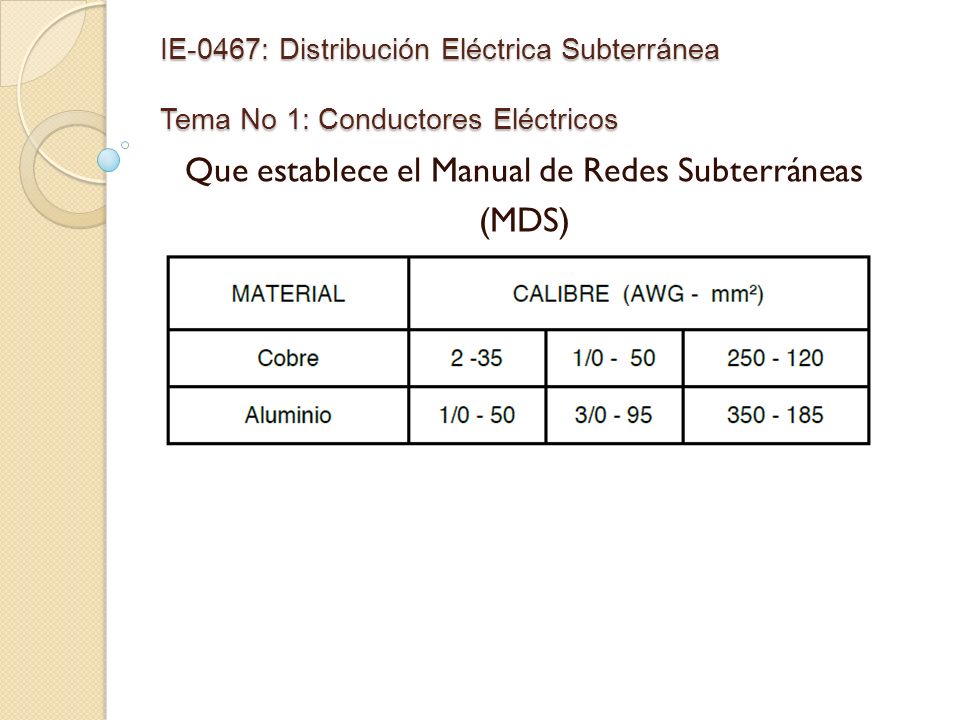

35 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Que establece el Manual de Redes Subterráneas (MDS)

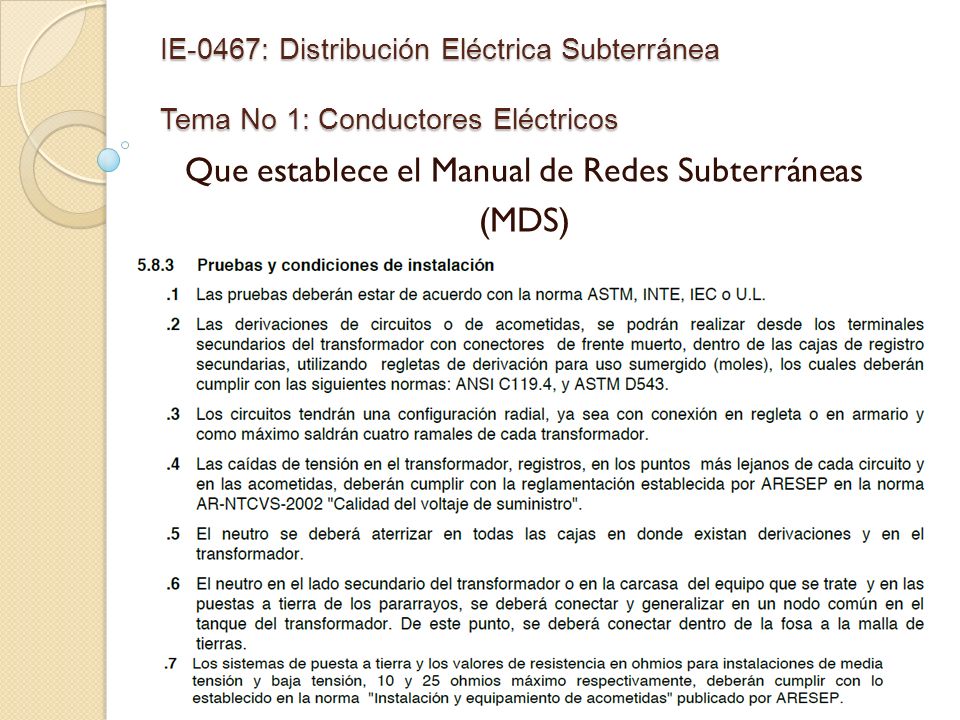

36 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Que establece el Manual de Redes Subterráneas (MDS)

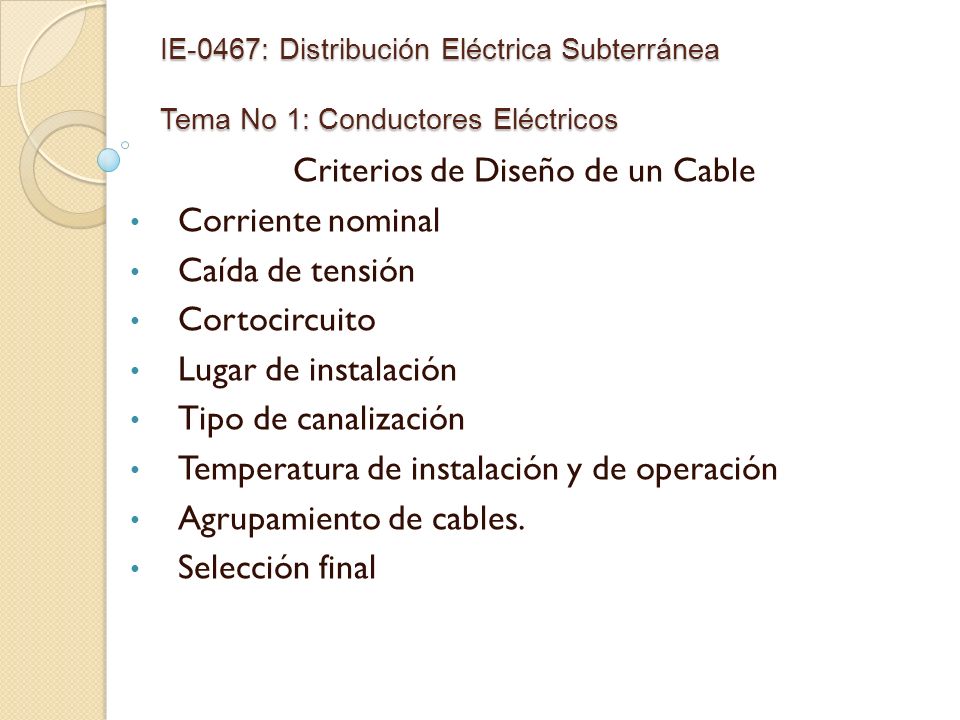

37 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Criterios de Diseño de un Cable Corriente nominal Caída de tensión Cortocircuito Lugar de instalación Tipo de canalización Temperatura de instalación y de operación Agrupamiento de cables. Selección final

38 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Criterios de Diseño de un Cable Cortocircuito

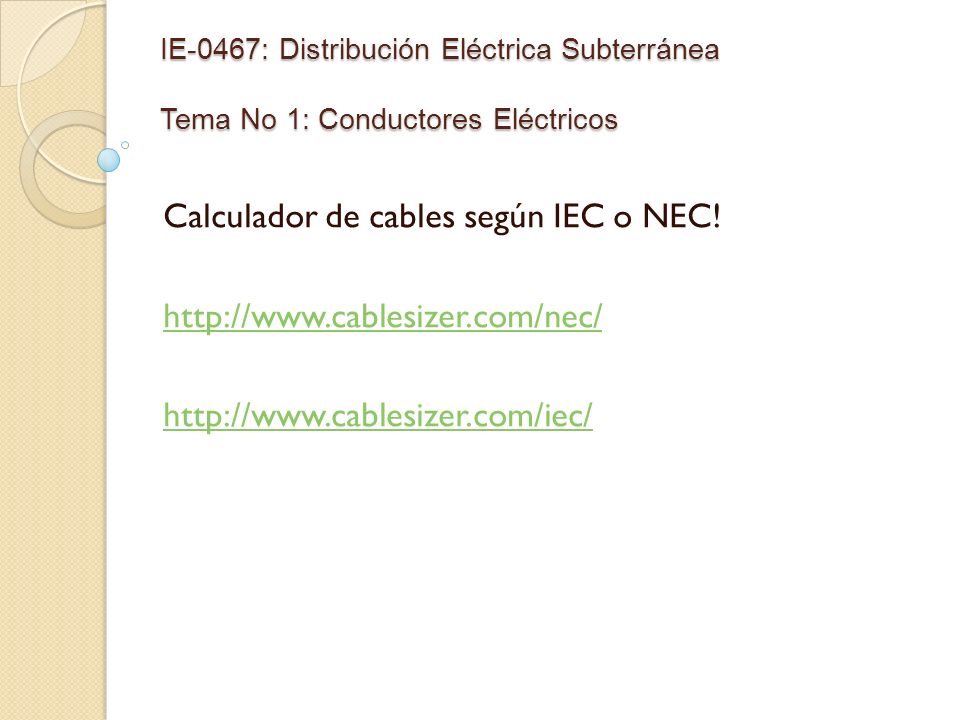

39 IE-0467: Distribución Eléctrica Subterránea Tema No 1: Conductores Eléctricos Calculador de cables según IEC o NEC! http://www.cablesizer.com/nec/ http://www.cablesizer.com/iec/
