1 EDISON MAURICIO GARNICA O. Ing. Catastral y Geodesta
MODULO CARTOGRAFIA PRESENTADO POR: EDISON MAURICIO GARNICA O. Ing. Catastral y Geodesta T.P: CND RNA: S.I.C REGISTRO LONJA S.C.P: D.C

2 CONTENIDO 1. INTRODUCCION 2. BREVE RESEÑA HISTORICA
3. DEFINICION DE CARTOGRAFIA 4. CLASES DE MAPAS 5. ETAPAS PARA PRODUCIR UN MAPA 6. DIVISION DE LOS MAPAS 7. ELEMENTOS QUE COMPONEN UN MAPA 8. COORDENADAS GEOGRAFICAS Y PLANAS 9. CALCULO DE AREAS

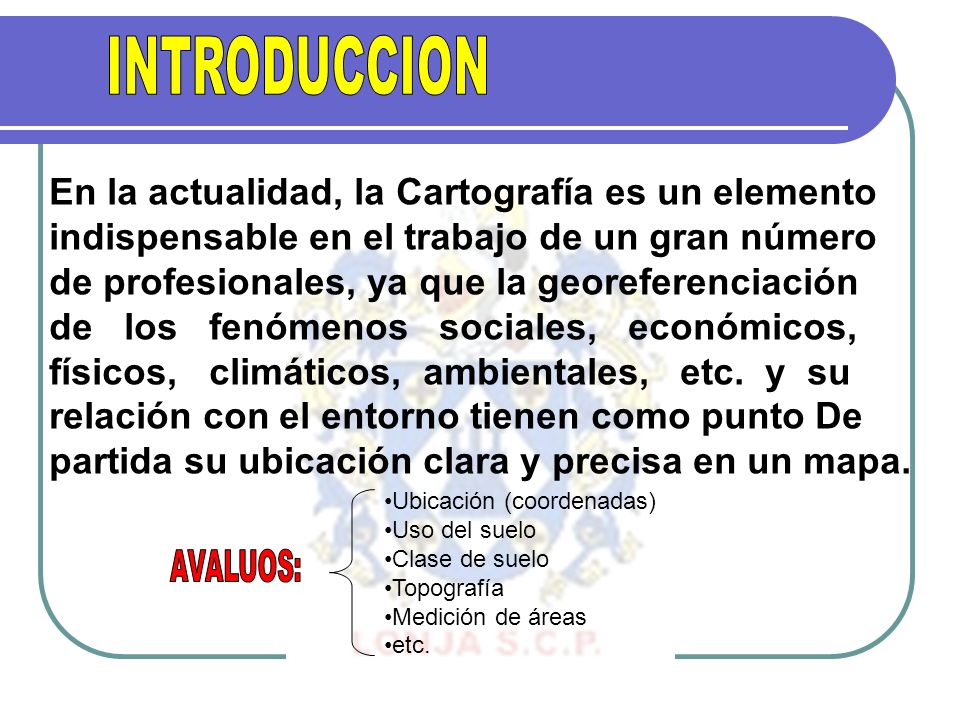

3 INTRODUCCION En la actualidad, la Cartografía es un elemento
indispensable en el trabajo de un gran número de profesionales, ya que la georeferenciación de los fenómenos sociales, económicos, físicos, climáticos, ambientales, etc. y su relación con el entorno tienen como punto De partida su ubicación clara y precisa en un mapa. Ubicación (coordenadas) Uso del suelo Clase de suelo Topografía Medición de áreas etc. AVALUOS:

4 HISTORIA DE LA CARTOGRAFIA

5 HISTORIA DE LA CARTOGRAFIA
El hombre ha usado mapas desde la más remota antigüedad, y probablemente ya los hacían en épocas prehistóricas (posi- Blemente territorios de caza y vivienda) MATERIALES: MADERA PIEDRA ARCILLA PIELES

6 HISTORIA DE LA CARTOGRAFIA
Evidencias de existencia en Babilonia de mapas del año 3800 A .C elaborados en Arcilla. El estudio científico lo iniciaron los griegos, con Pitágoras en el año 523 A.C. Los egipcios hacia 360 A.C realizaron Mapas en papiro, mas resistentes y hacen la Primera aprox. a lo que podría considerarse como una BD catastral ($, cultivos, etc.)

7 HISTORIA DE LA CARTOGRAFIA
ERATOSTENES ( Padre de la Geodesia ) 273 A.C. Cálculo las dimensiones de la tierra. HIPARCO DE NICEA: Sugirió la división del mundo por medio de líneas imaginarias. (meridianos y paralelos). Edad media: invención de la brújula, desarro- llo de la navegación (elaboración de cartas). Renacimiento: Cristóbal Colón y Martín Beraim (Primer modelo del globo terráqueo). Gerardo Mercator: Proyecciones Cartográficas

8 HISTORIA DE LA CARTOGRAFIA
El progreso de la aviación y la fotogrametría y la invención De los aparatos de restitución supuso el paso del mapa antiguo al mapa moderno. Hoy en día podemos hablar de la cartografía automática en la que se establecen mapas con técnicas y medios informáticos totalmente asistidos por computadoras. 1.970 SIG (Canadá) – Cartografía Digital LEY 65/39: IGAC

9 DEFINICION DE CARTOGRAFIA
CARTOGRAFIA es la Ciencia, Técnica Y Arte de producir Mapas. Un mapa es la representación grafica por medio de símbolos de cada uno de los elementos del terreno como lo son vías, ríos, bosques, poblaciones, etc…

10 CLASES DE MAPAS PLANO: Escala Grande (puntual)
CARTA: Escala muy pequeña (navegación) TOPOGRAFICO: Escalas medias y pequeñas (todos los elem. Relieve) 4. MAPA BASE: Producir otros. 5. DERIVADO: Obtenido a partir de otro (ilustrar un tema especifico). 6. FOTOMAPA: Mosaico de F.A semi- corregidas (inclinación ) con inform. Adicional.

11 ETAPAS PARA PRODUCIR UN MAPA

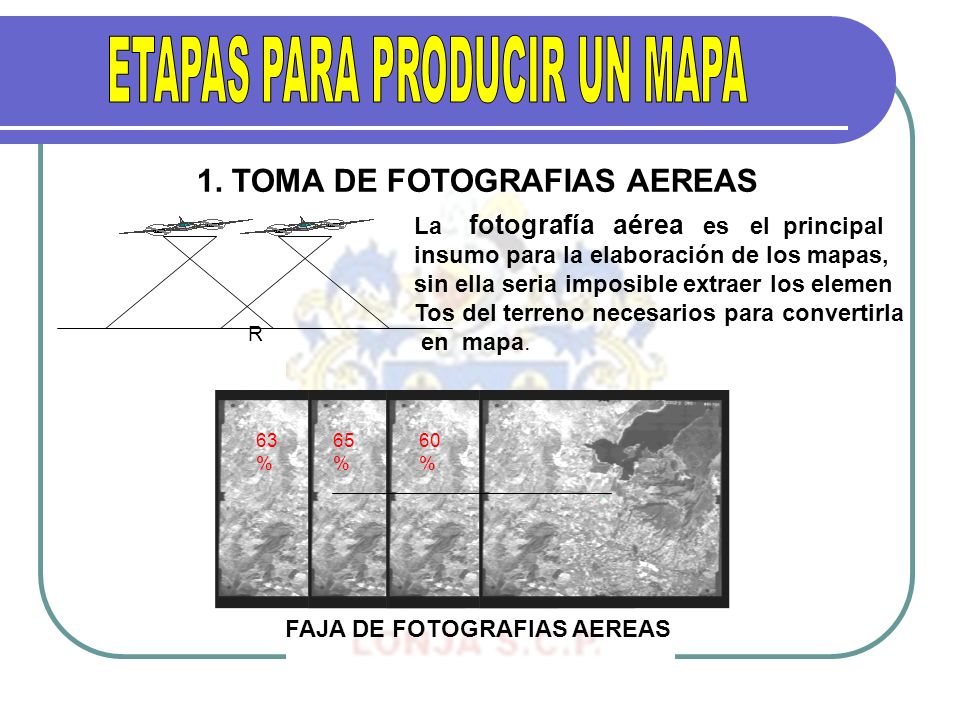

1. TOMA DE FOTOGRAFIAS AEREAS La fotografía aérea es el principal insumo para la elaboración de los mapas, sin ella seria imposible extraer los elemen Tos del terreno necesarios para convertirla en mapa. R 65% 63% 60% FAJA DE FOTOGRAFIAS AEREAS

12 ETAPAS PARA PRODUCIR UN MAPA
2. CLASIFICACION DE CAMPO Con la ayuda de las fotografías aéreas se adelanta el proceso de clasificación de campo, el cual consiste en identificar los elementos del terreno que se encuentran en la fotografía y con la ayuda de las personas de la región, escribir sobre la misma los nombres de cada uno de los elementos geográficos como ríos, poblaciones, carreteras, veredas etc. Todos estos nombres serán colocados en el mapa final con el propósito de que las personas que los utilizan se orienten fácilmente.

13 ETAPAS PARA PRODUCIR UN MAPA
3. FOTOCONTROL Es el proceso mediante el cual se le determinan Coordenadas ya sea en campo o en el laboratorio a puntos perfectamente identificables en la F.A. 4. FOTOTRIANGULACION Es la técnica Fotogrametrica que permite densificar Coordenadas de terreno para los puntos del modelo fotogramétrico

14 ETAPAS PARA PRODUCIR UN MAPA
5. RESTITUCION Proceso Mediante el cual se adquiere información geográ- fica como vías, ríos, poblaciones, bosques,etc., contenida en fotografías aéreas utilizando equipos llamados restituido res con los que se obtiene el mapa final, el principio es la Utilización de dos fotografías aéreas secuenciales con un área en común de aproximadamente el 60 %, colocarlas adecuadamente en los instrumentos, para reconstruir el Momento de la toma de las fotografías en el avión y así lograr verlas en tercera dimensión para extraer la infor- mación que nos interese.

15 ETAPAS PARA PRODUCIR UN MAPA
ESTACION FOTOGRAMETRICA (RESTITUCION)

16 ETAPAS PARA PRODUCIR UN MAPA

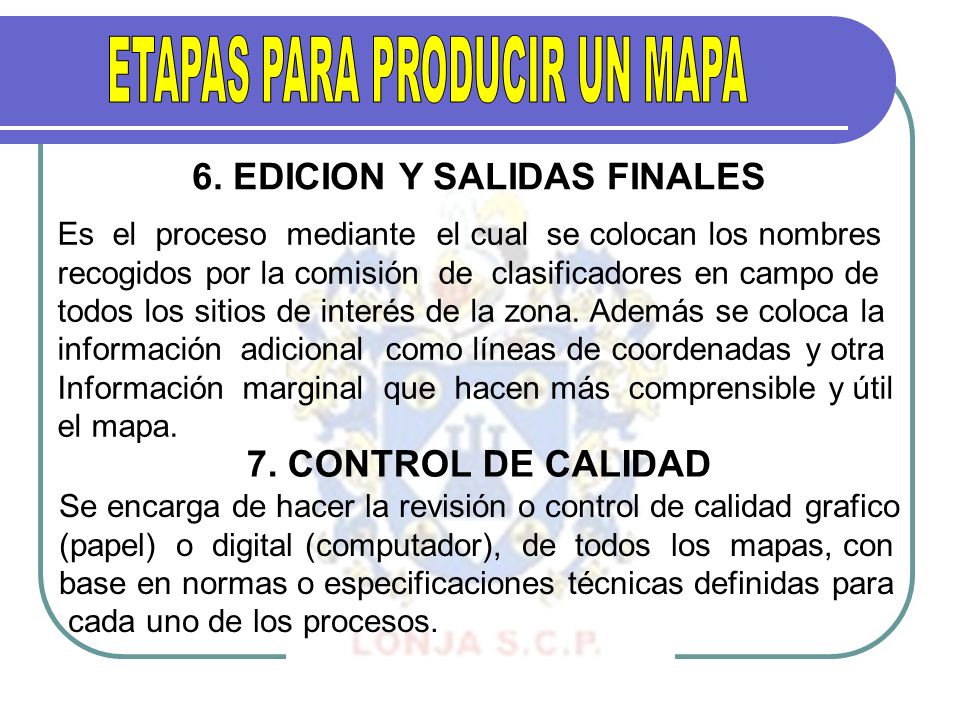

6. EDICION Y SALIDAS FINALES Es el proceso mediante el cual se colocan los nombres recogidos por la comisión de clasificadores en campo de todos los sitios de interés de la zona. Además se coloca la información adicional como líneas de coordenadas y otra Información marginal que hacen más comprensible y útil el mapa. 7. CONTROL DE CALIDAD Se encarga de hacer la revisión o control de calidad grafico (papel) o digital (computador), de todos los mapas, con base en normas o especificaciones técnicas definidas para cada uno de los procesos.

17 ETAPAS PARA PRODUCIR UN MAPA
DIVISION POLITICA MAPA FISICO SALIDAS FINALES

18 DIVISION DE LOS MAPAS ESPECIAL:
escalas 1:1, 1:5 hasta 1:500, 3:1, 3:5. GRANDE: Escalas 1:100 hasta 1:10.000 MEDIA: escalas entre 1: y 1:50.000 PEQUEÑA: menor a 1:50.000 1. POR LA ESCALA

19 DIVISION DE LOS MAPAS Todos los elementos sin resaltar alguno
TOPOGRAFICO: Todos los elementos sin resaltar alguno en especial. TEMATICO: Información especial según tema de estudio CARTA: Escalas pequeñas (navegación) MAPAS CARTOGRAFICOS: Mapamundis y atlas 2. POR EL PROPOSITO DEL MAPA

20 ELEMENTOS QUE COMPONEN UN MAPA
1. LA PROYECCION:

21 ELEMENTOS QUE COMPONEN UN MAPA
Una proyección es un arreglo sistemático de meridianos y paralelos que representan la superficie curvada de la esfera o el esferoide sobre un plano. 1. LA PROYECCION

22 ELEMENTOS QUE COMPONEN UN MAPA
La escala representa la relación fija existente entre cada distancia en el mapa a la correspondiente distancia en el terreno. Como generalmente no se indican dimensiones en el mapa, es necesario indicar la escala a la que se ha dibujado, ya sea gráfica o numérica mente. Numéricamente: Si, por ejemplo: 1 cm. En el plano representa 200 mts. En el terreno, se indicará: 1 cm. : 200 mts. Generalmente se indica en las mismas unidades, y en tal caso sería: 1:20.000 2. LA ESCALA

23 ELEMENTOS QUE COMPONEN UN MAPA
3. LA CUADRICULA

24 ELEMENTOS QUE COMPONEN UN MAPA
Cada cuadro deberá representar un area de un kilometro Cuadrado de terreno (1Km2). Para determinar la medida de la cuadricula en centímetros, se emplea la siguiente formula: I.C. = / FACTOR ESCALAR. (5.000, , , etc.) ESCALA CUADRICULA (cm.) 1:500 200 1:1.000 100 1:2.000 50 1:5.000 10 1:10.000 5 1:25.000 4 1:50.000 2 1: 1 3. LA CUADRICULA O CANEVAS

25 ELEMENTOS QUE COMPONEN UN MAPA
4. CURVAS DE NIVEL

26 ELEMENTOS QUE COMPONEN UN MAPA
Se denomina “Curva de nivel” la linea determinada por la intersección del terreno con un plano horizontal. Asi, una curva de nivel une puntos de igual cota (altura en metros sobre el nivel del mar). Tomando una serie de planos horizontales equidistantes se obtiene un conjunto de curvas de nivel, las cuales al ser proyectadas sobre un plano representan el relieve del terreno. Se acostumbra dibujarlas en un color diferente al de los otros detalles del mapa, por lo general sepia; actual- mente se dibujan tambien en negro y con pluma fina y, además, se indica en sus extremos la cota a la cual corresponde cada curva. 4. CURVAS DE NIVEL

27 ELEMENTOS QUE COMPONEN UN MAPA

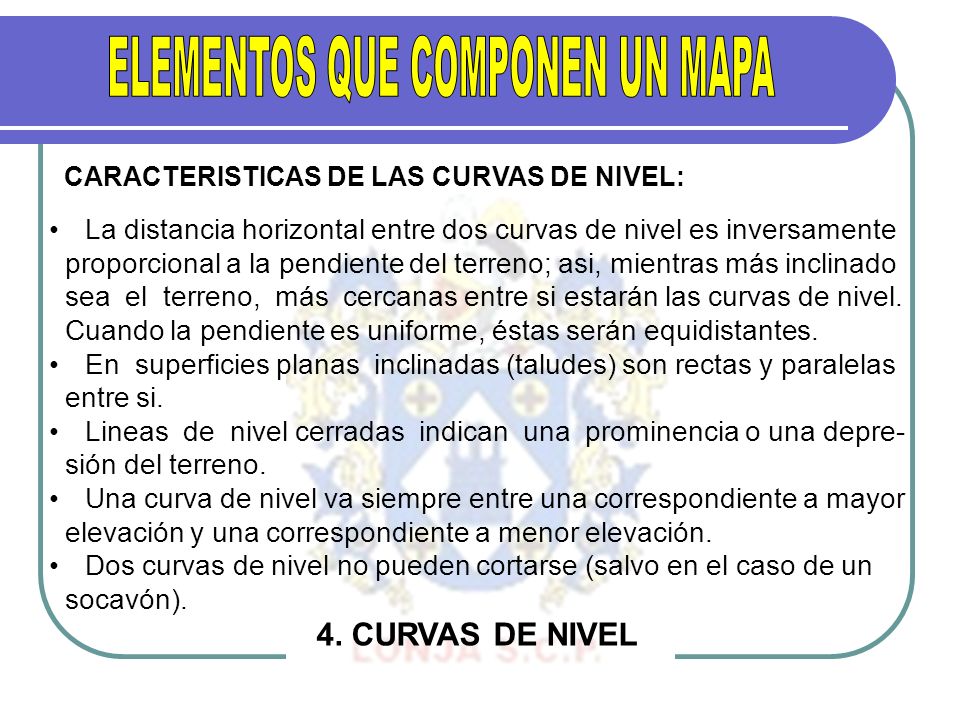

CARACTERISTICAS DE LAS CURVAS DE NIVEL: La distancia horizontal entre dos curvas de nivel es inversamente proporcional a la pendiente del terreno; asi, mientras más inclinado sea el terreno, más cercanas entre si estarán las curvas de nivel. Cuando la pendiente es uniforme, éstas serán equidistantes. En superficies planas inclinadas (taludes) son rectas y paralelas entre si. Lineas de nivel cerradas indican una prominencia o una depre- sión del terreno. Una curva de nivel va siempre entre una correspondiente a mayor elevación y una correspondiente a menor elevación. Dos curvas de nivel no pueden cortarse (salvo en el caso de un socavón). 4. CURVAS DE NIVEL

28 ELEMENTOS QUE COMPONEN UN MAPA
6. CONVENCIONES

29 COORDENADAS GEOGRAFICAS
