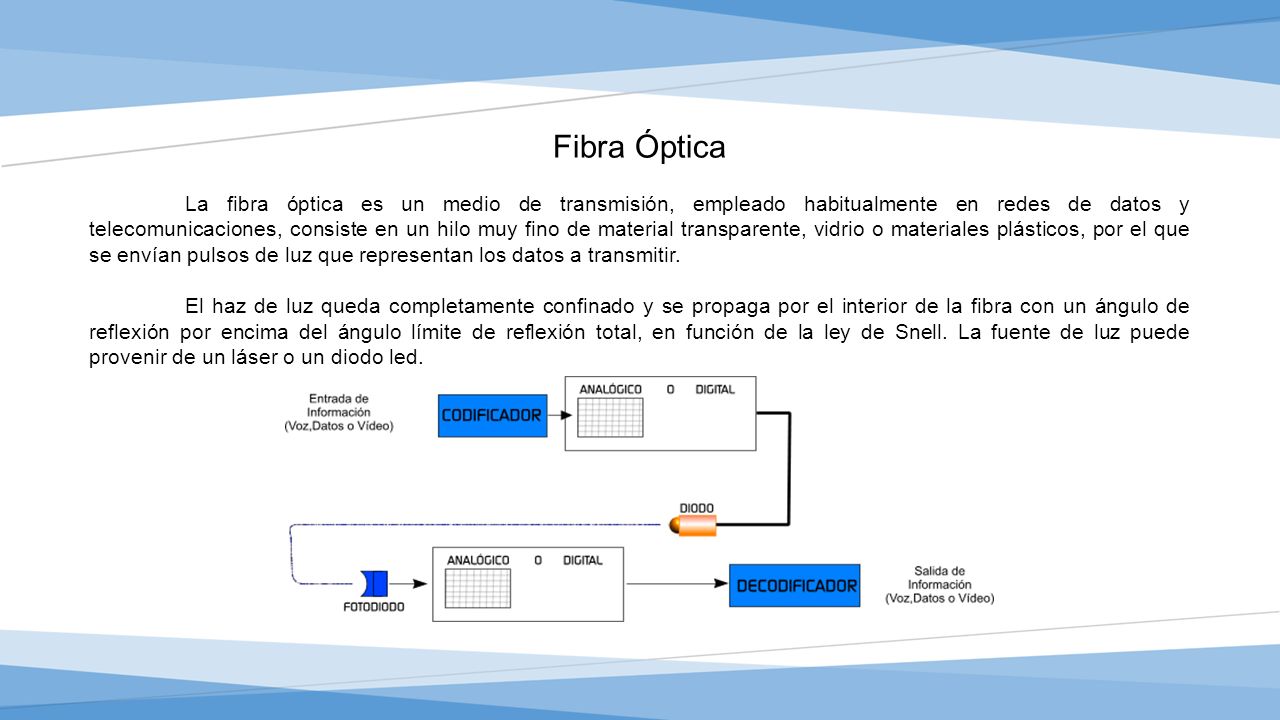

1 Fibra Óptica La fibra óptica es un medio de transmisión, empleado habitualmente en redes de datos y telecomunicaciones, consiste en un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede provenir de un láser o un diodo led.

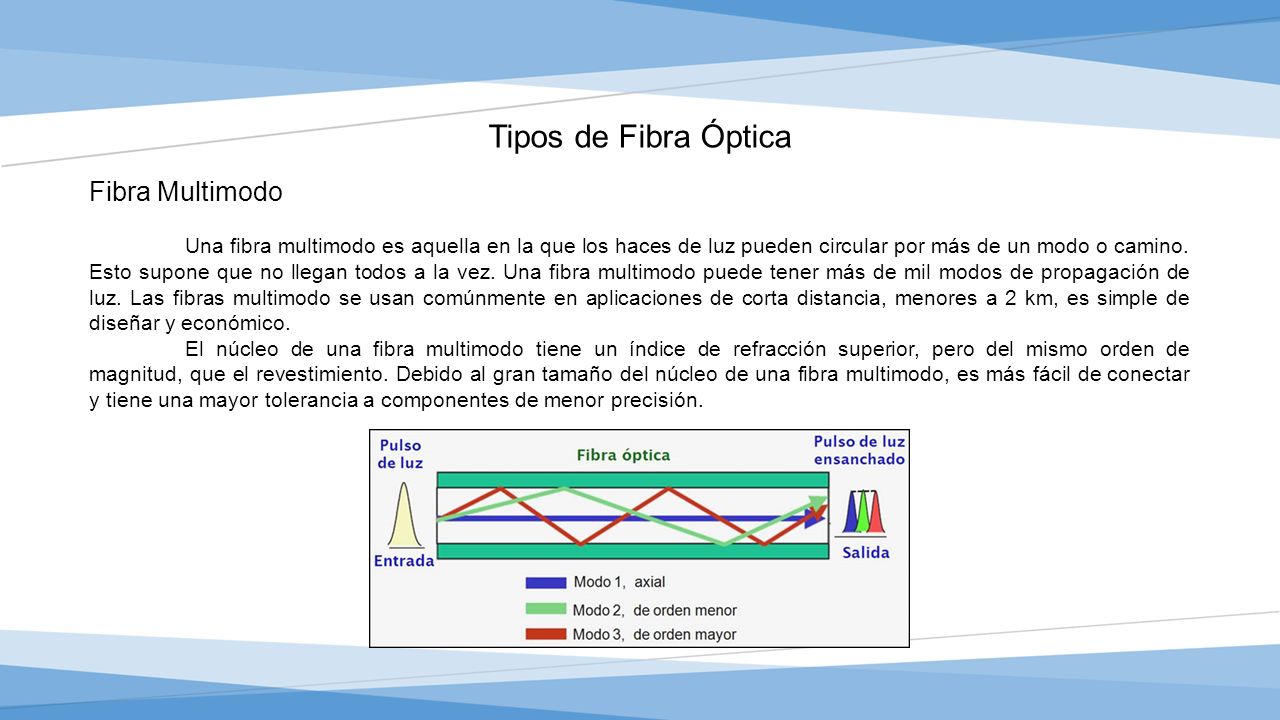

2 Tipos de Fibra Óptica Fibra Multimodo Una fibra multimodo es aquella en la que los haces de luz pueden circular por más de un modo o camino. Esto supone que no llegan todos a la vez. Una fibra multimodo puede tener más de mil modos de propagación de luz. Las fibras multimodo se usan comúnmente en aplicaciones de corta distancia, menores a 2 km, es simple de diseñar y económico. El núcleo de una fibra multimodo tiene un índice de refracción superior, pero del mismo orden de magnitud, que el revestimiento. Debido al gran tamaño del núcleo de una fibra multimodo, es más fácil de conectar y tiene una mayor tolerancia a componentes de menor precisión.

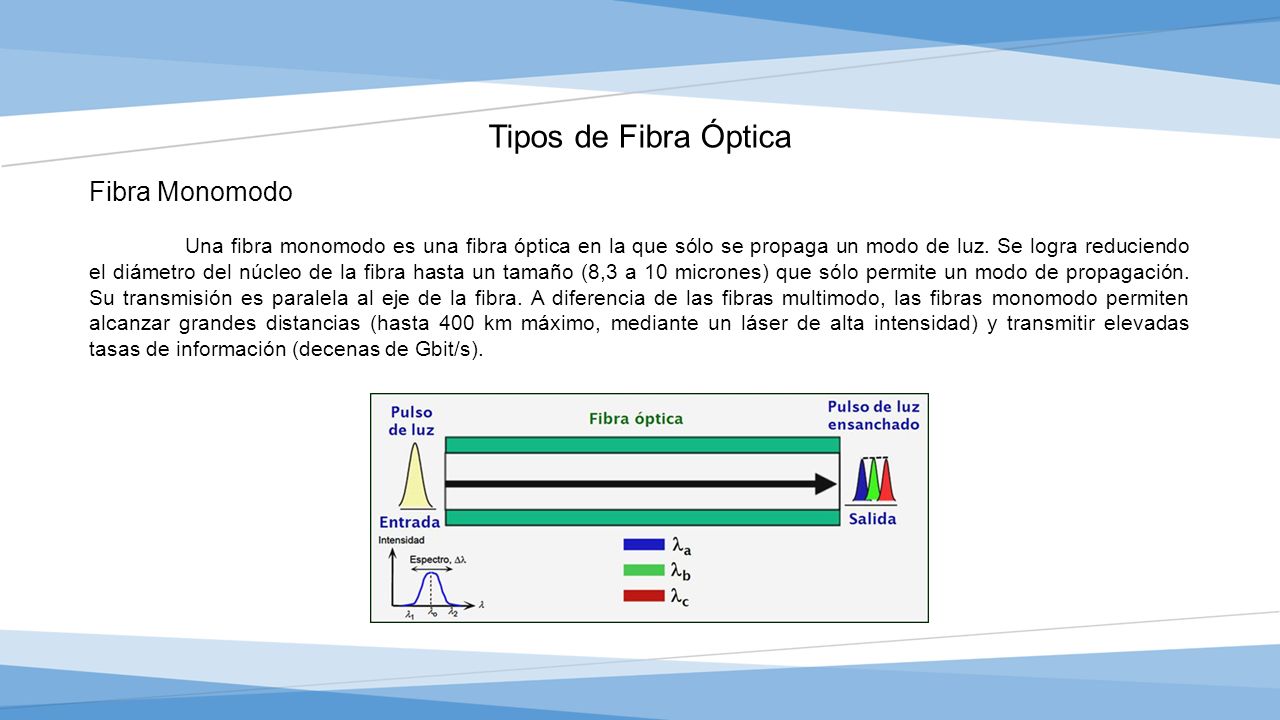

3 Tipos de Fibra Óptica Fibra Monomodo Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un tamaño (8,3 a 10 micrones) que sólo permite un modo de propagación. Su transmisión es paralela al eje de la fibra. A diferencia de las fibras multimodo, las fibras monomodo permiten alcanzar grandes distancias (hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas tasas de información (decenas de Gbit/s).

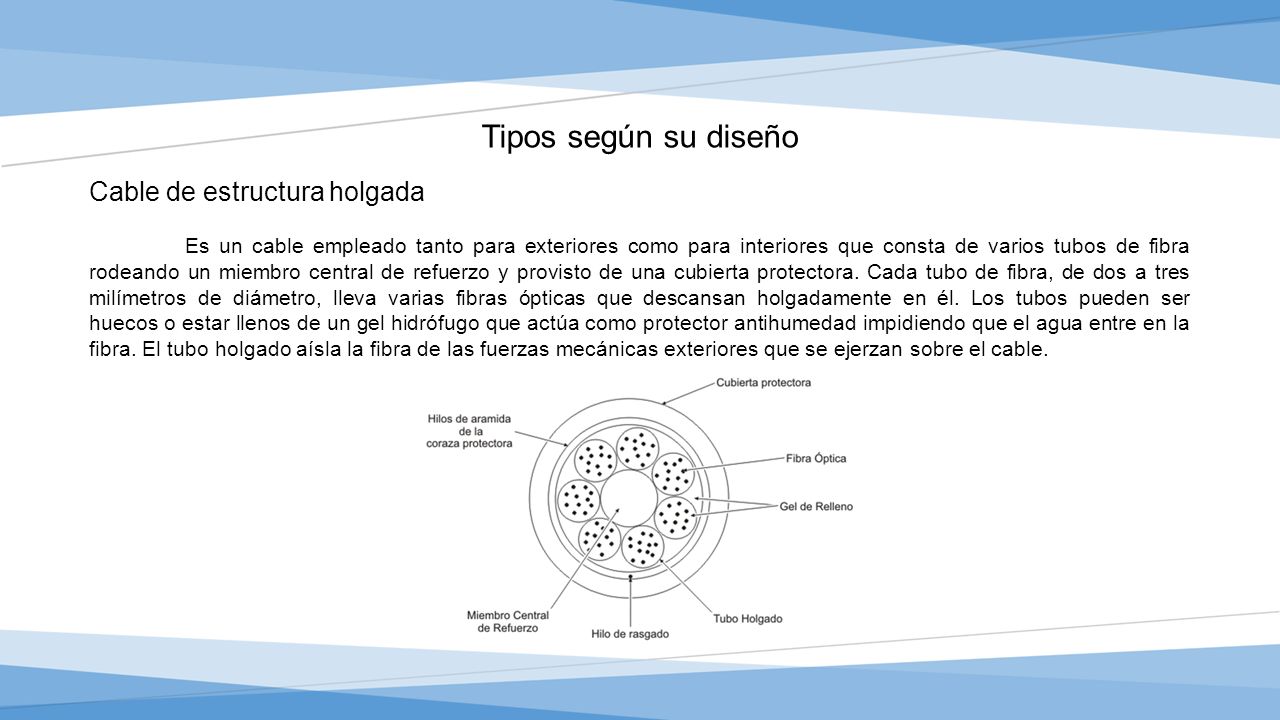

4 Tipos según su diseño Cable de estructura holgada Es un cable empleado tanto para exteriores como para interiores que consta de varios tubos de fibra rodeando un miembro central de refuerzo y provisto de una cubierta protectora. Cada tubo de fibra, de dos a tres milímetros de diámetro, lleva varias fibras ópticas que descansan holgadamente en él. Los tubos pueden ser huecos o estar llenos de un gel hidrófugo que actúa como protector antihumedad impidiendo que el agua entre en la fibra. El tubo holgado aísla la fibra de las fuerzas mecánicas exteriores que se ejerzan sobre el cable.

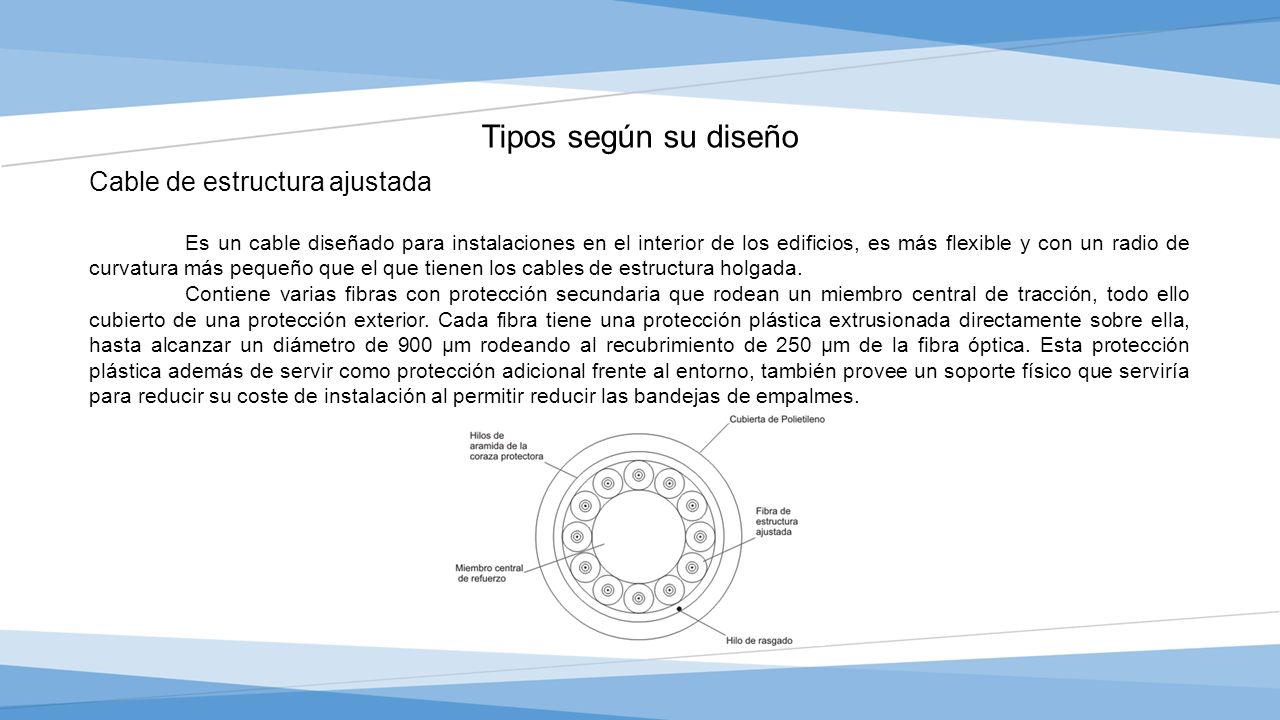

5 Tipos según su diseño Cable de estructura ajustada Es un cable diseñado para instalaciones en el interior de los edificios, es más flexible y con un radio de curvatura más pequeño que el que tienen los cables de estructura holgada. Contiene varias fibras con protección secundaria que rodean un miembro central de tracción, todo ello cubierto de una protección exterior. Cada fibra tiene una protección plástica extrusionada directamente sobre ella, hasta alcanzar un diámetro de 900 µm rodeando al recubrimiento de 250 µm de la fibra óptica. Esta protección plástica además de servir como protección adicional frente al entorno, también provee un soporte físico que serviría para reducir su coste de instalación al permitir reducir las bandejas de empalmes.

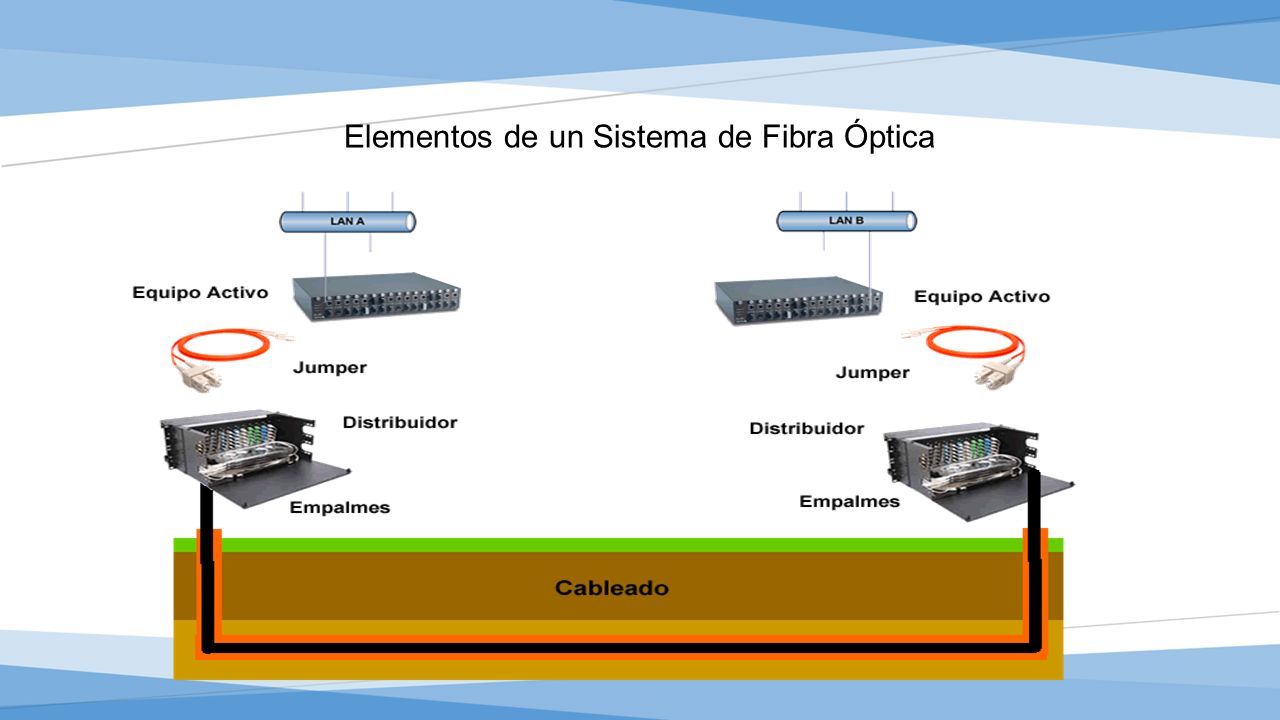

6 Elementos de un Sistema de Fibra Óptica

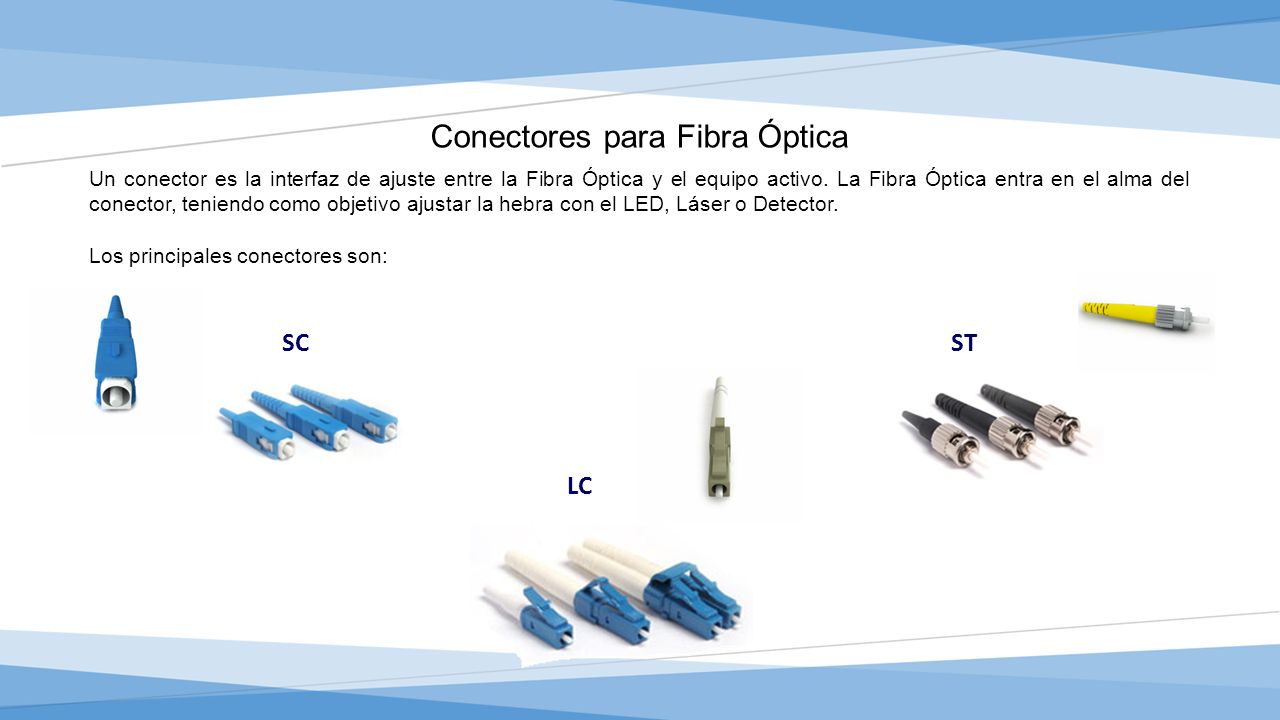

7 Conectores para Fibra Óptica Un conector es la interfaz de ajuste entre la Fibra Óptica y el equipo activo. La Fibra Óptica entra en el alma del conector, teniendo como objetivo ajustar la hebra con el LED, Láser o Detector. Los principales conectores son: SCST LC

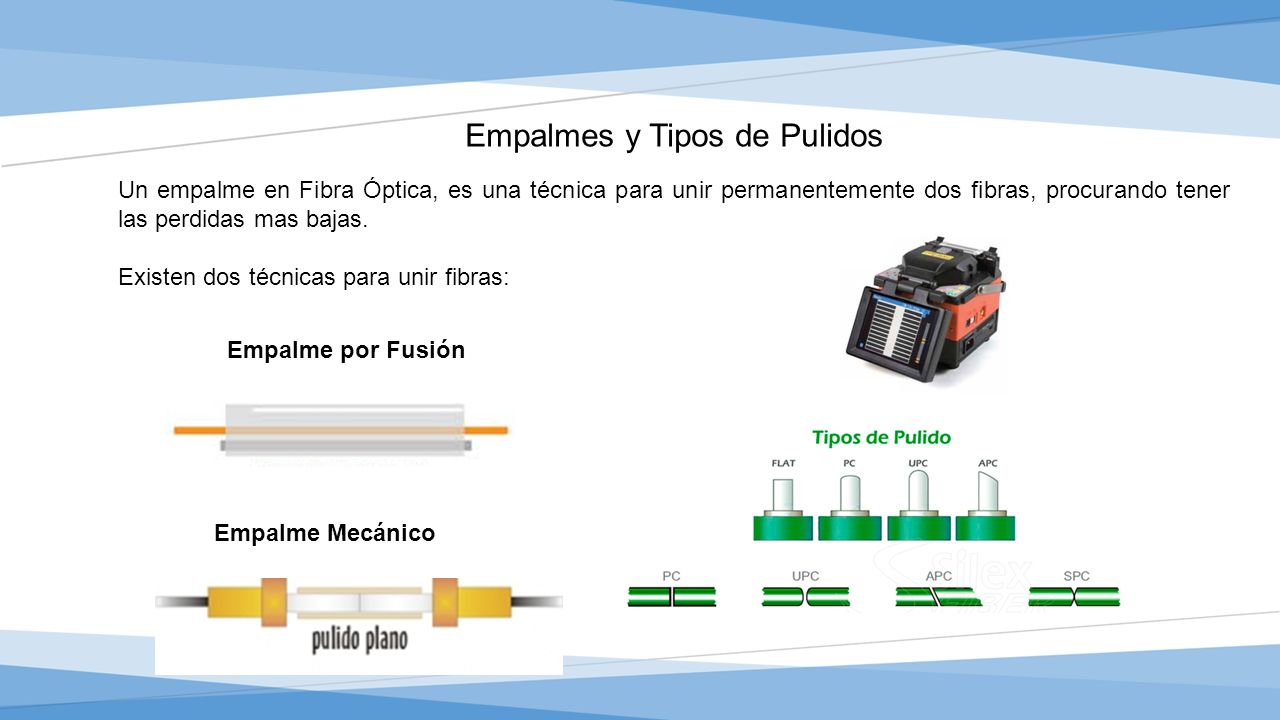

8 Empalmes y Tipos de Pulidos Un empalme en Fibra Óptica, es una técnica para unir permanentemente dos fibras, procurando tener las perdidas mas bajas. Existen dos técnicas para unir fibras: Empalme por Fusión Empalme Mecánico

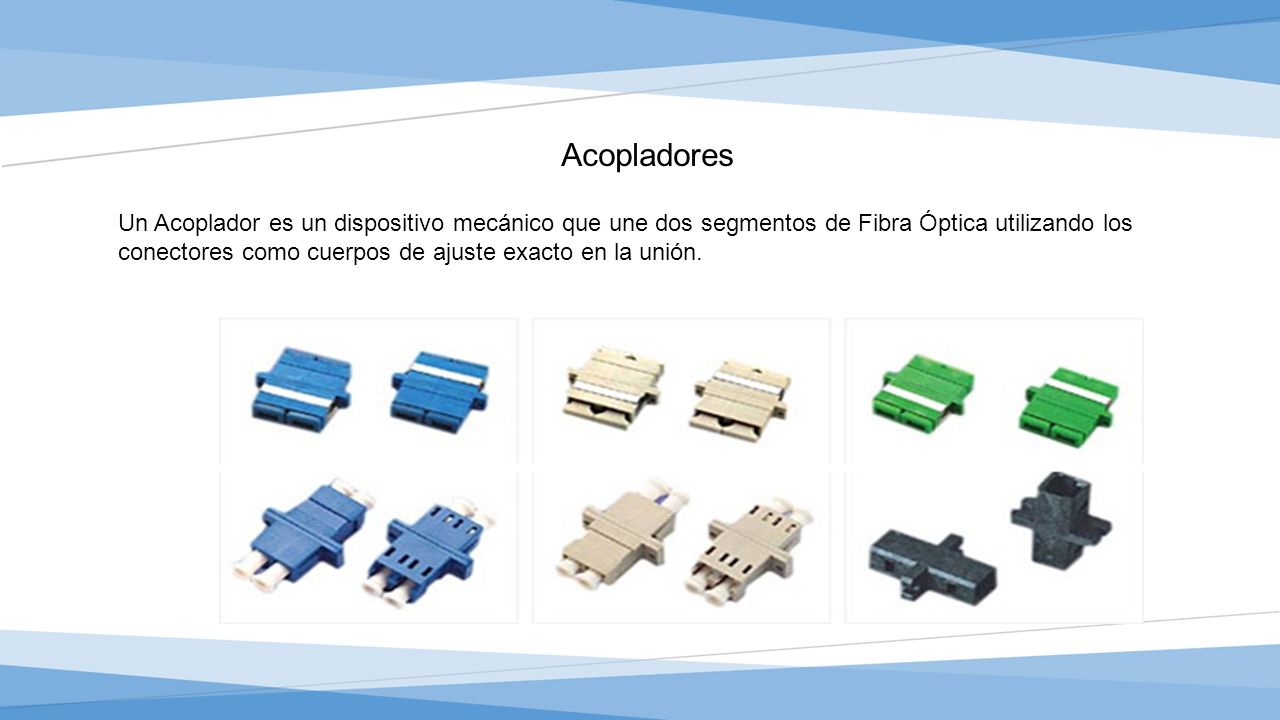

9 Acopladores Un Acoplador es un dispositivo mecánico que une dos segmentos de Fibra Óptica utilizando los conectores como cuerpos de ajuste exacto en la unión.

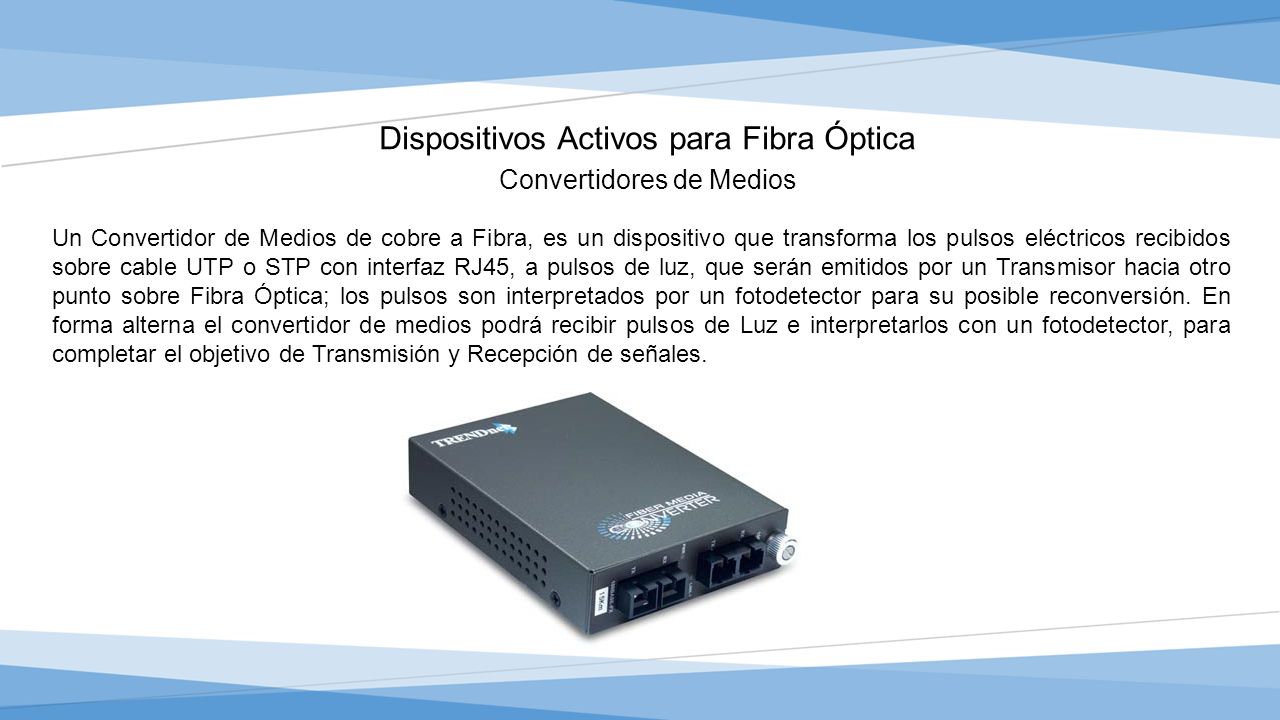

10 Dispositivos Activos para Fibra Óptica Convertidores de Medios Un Convertidor de Medios de cobre a Fibra, es un dispositivo que transforma los pulsos eléctricos recibidos sobre cable UTP o STP con interfaz RJ45, a pulsos de luz, que serán emitidos por un Transmisor hacia otro punto sobre Fibra Óptica; los pulsos son interpretados por un fotodetector para su posible reconversión. En forma alterna el convertidor de medios podrá recibir pulsos de Luz e interpretarlos con un fotodetector, para completar el objetivo de Transmisión y Recepción de señales.

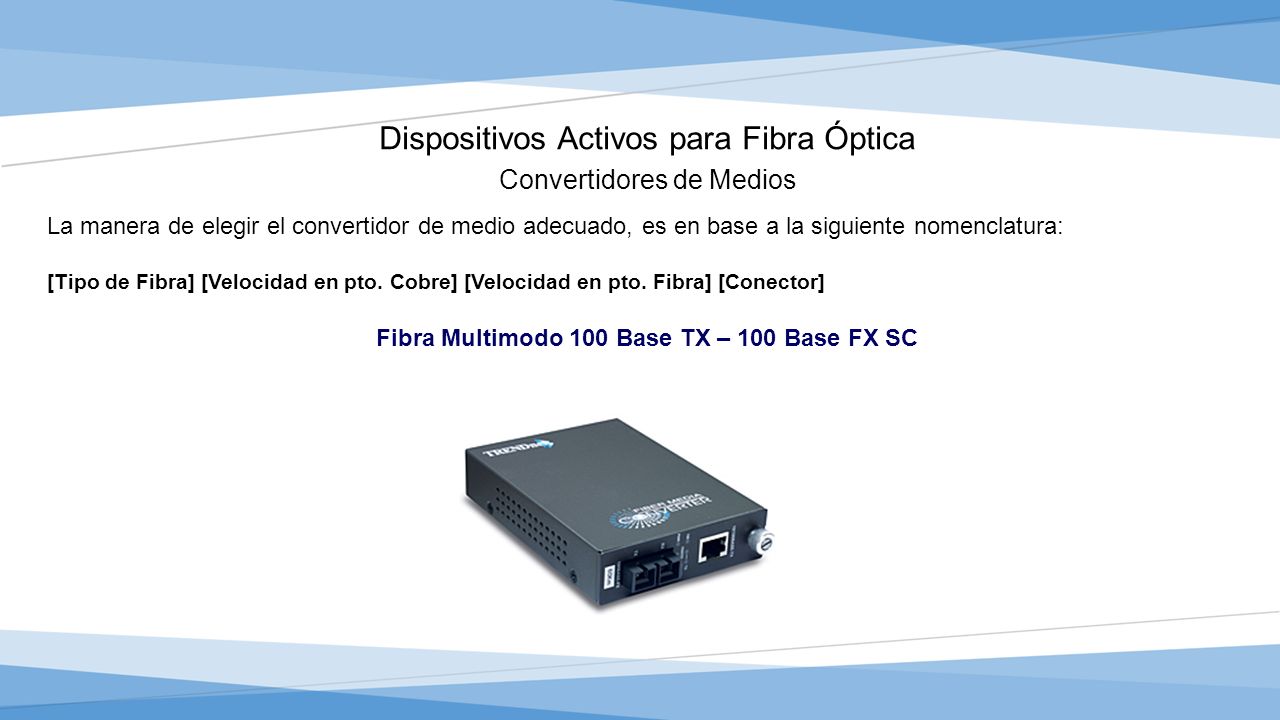

11 Dispositivos Activos para Fibra Óptica Convertidores de Medios La manera de elegir el convertidor de medio adecuado, es en base a la siguiente nomenclatura: [Tipo de Fibra] [Velocidad en pto. Cobre] [Velocidad en pto. Fibra] [Conector] Fibra Multimodo 100 Base TX – 100 Base FX SC

12 Dispositivos Activos para Fibra Óptica Convertidores de Medios: Tecnología WDM La tecnología WDM de longitud Dual (Dual Wavelength Module) permite que un Convertidor de Medios, posea un puerto simplex, ya que con la misma Fibra el Dispositivo puede transmitir y recibir de forma simultanea, debido a que se utilizan diferentes longitudes de onda. Ahorro en el numero de Fibras. Mayor numero de enlaces por cable. Disponibles solo para monomodo Transmisión: 1310 nm Recepción: 1550nm

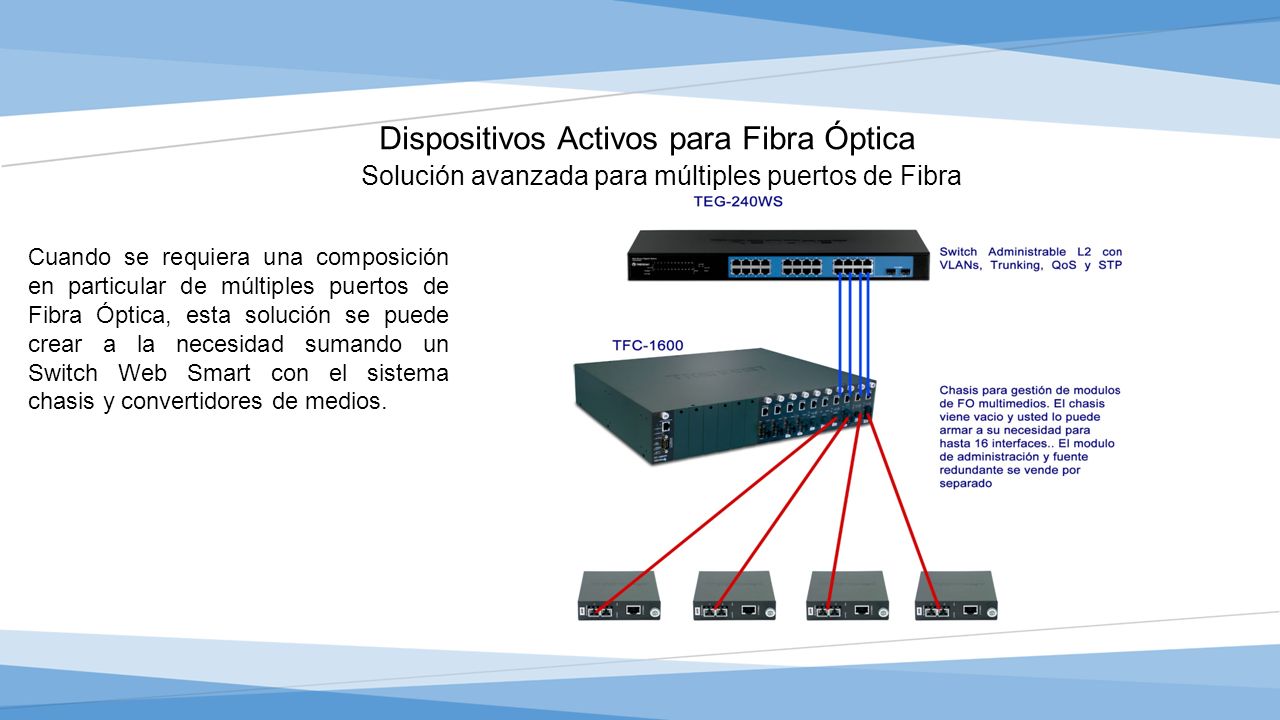

13 Dispositivos Activos para Fibra Óptica Cuando se requiera una composición en particular de múltiples puertos de Fibra Óptica, esta solución se puede crear a la necesidad sumando un Switch Web Smart con el sistema chasis y convertidores de medios. Solución avanzada para múltiples puertos de Fibra

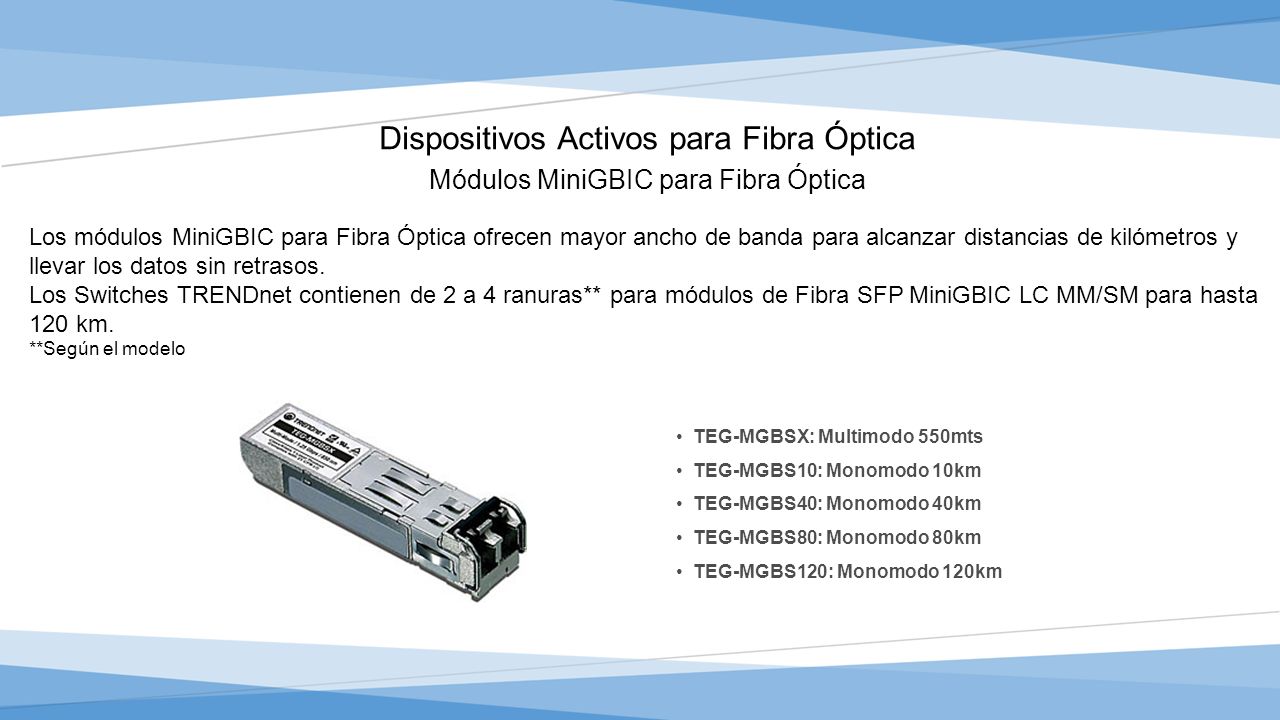

14 Dispositivos Activos para Fibra Óptica Los módulos MiniGBIC para Fibra Óptica ofrecen mayor ancho de banda para alcanzar distancias de kilómetros y llevar los datos sin retrasos. Los Switches TRENDnet contienen de 2 a 4 ranuras** para módulos de Fibra SFP MiniGBIC LC MM/SM para hasta 120 km. **Según el modelo TEG-MGBSX: Multimodo 550mts TEG-MGBS10: Monomodo 10km TEG-MGBS40: Monomodo 40km TEG-MGBS80: Monomodo 80km TEG-MGBS120: Monomodo 120km Módulos MiniGBIC para Fibra Óptica

15 Dispositivos Activos para Fibra Óptica Las tarjetas PCI ofrecen alto desempeño en la transferencia de información a grandes distancias y son ideales para ser utilizadas en servidores y equipos de computo para incrementar el ancho de banda o grandes distancias. Tarjeta PCI Express Gigabit SC MM Tarjetas para Servidores por Fibra Óptica Gigabit Tarjeta PCI Express Gigabit SFP

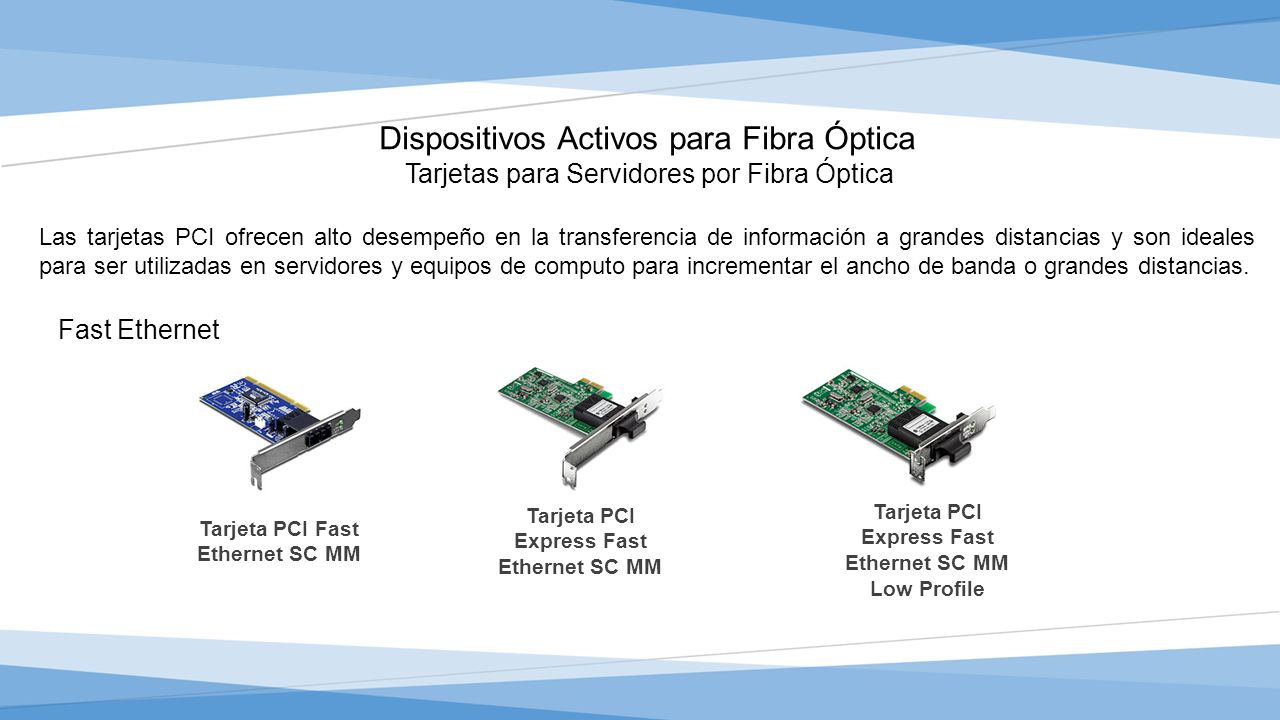

16 Dispositivos Activos para Fibra Óptica Tarjetas para Servidores por Fibra Óptica Las tarjetas PCI ofrecen alto desempeño en la transferencia de información a grandes distancias y son ideales para ser utilizadas en servidores y equipos de computo para incrementar el ancho de banda o grandes distancias. Tarjeta PCI Fast Ethernet SC MM Fast Ethernet Tarjeta PCI Express Fast Ethernet SC MM Tarjeta PCI Express Fast Ethernet SC MM Low Profile

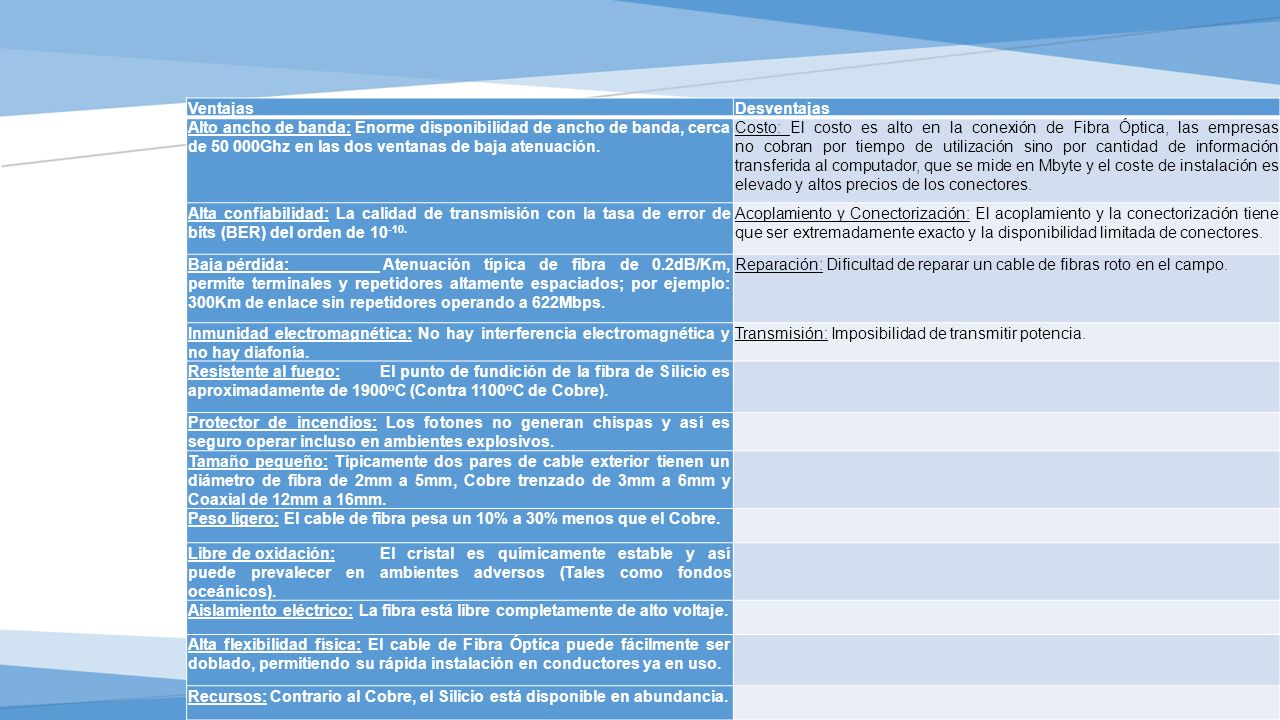

17 VentajasDesventajas Alto ancho de banda: Enorme disponibilidad de ancho de banda, cerca de 50 000Ghz en las dos ventanas de baja atenuación. Costo: El costo es alto en la conexión de Fibra Óptica, las empresas no cobran por tiempo de utilización sino por cantidad de información transferida al computador, que se mide en Mbyte y el coste de instalación es elevado y altos precios de los conectores. Alta confiabilidad: La calidad de transmisión con la tasa de error de bits (BER) del orden de 10 -10. Acoplamiento y Conectorización: El acoplamiento y la conectorización tiene que ser extremadamente exacto y la disponibilidad limitada de conectores. Baja pérdida: Atenuación típica de fibra de 0.2dB/Km, permite terminales y repetidores altamente espaciados; por ejemplo: 300Km de enlace sin repetidores operando a 622Mbps. Reparación: Dificultad de reparar un cable de fibras roto en el campo. Inmunidad electromagnética: No hay interferencia electromagnética y no hay diafonía. Transmisión: Imposibilidad de transmitir potencia. Resistente al fuego:El punto de fundición de la fibra de Silicio es aproximadamente de 1900 o C (Contra 1100 o C de Cobre). Protector de incendios: Los fotones no generan chispas y así es seguro operar incluso en ambientes explosivos. Tamaño pequeño: Típicamente dos pares de cable exterior tienen un diámetro de fibra de 2mm a 5mm, Cobre trenzado de 3mm a 6mm y Coaxial de 12mm a 16mm. Peso ligero: El cable de fibra pesa un 10% a 30% menos que el Cobre. Libre de oxidación:El cristal es químicamente estable y así puede prevalecer en ambientes adversos (Tales como fondos oceánicos). Aislamiento eléctrico: La fibra está libre completamente de alto voltaje. Alta flexibilidad física: El cable de Fibra Óptica puede fácilmente ser doblado, permitiendo su rápida instalación en conductores ya en uso. Recursos: Contrario al Cobre, el Silicio está disponible en abundancia.

18 Estándar Fibra Óptica 802.X ESTÁNDAR ANSI/TIA/EIA 598-A.- Código de color de fibra óptico. ESTÁNDAR ANSI/TIA/EIA-568-B.3-1.- Componentes (cables, conectores, etc.) Anexo ANSI/TIA/EIA-568-B.3-1.- para transmisión serial 10Gbs mediante VCSEL ESTÁNDAR IEEE 802.3ae.- 10 Gigabit Ethernet a través del uso de la Subcapa de Control de Acceso al Medio (MAC) (Colisiones) 100BASE-FX.- Es una versión de Fast Ethernet sobre fibra óptica. 100BASE-SX.- Utiliza dos líneas multimodo de fibra óptica para recibir y transmitir. 100BASE-BX.- Trabaja a través de una sola línea de fibra óptica (a diferencia de 100BASE-FX, que utiliza un par de fibras). 1000BASE-SX.- Fibra Multimodo.(MMF); Láser 850 nm; Distancia < 550 m. 1000BASE-LX.- Fibra Multimodo (MMF) y Fibra Monomodo (SMF).; Láser 1310 nm.; Distancia < 10 km. 1000BASE-EX.- Fibra SMF.; Láser 1310 nm.; Distancia < 40 Km. 1000BASE-ZX.- Fibra SMF.; Láser 1550 nm.; Distancia < 80 km. Norma ANSI/TIA/EIA-568-B.1-2001.- Addendum 3 y Addendum 4. Norma TIA/EIA-568C.- TIA-568-C.3 define ópticos componentes de cableado de fibra estándar.
