1 NOCIONES BASICAS DE INSTRUMENTACION 26 de Abril de 2013 Kepa Alonso Ingeniería, Estudios y Construcciones S.A. Alda, Urquijo, 28 - 6º | 48010 Bilbao | Tel: 94 470 19 11 | Fax: 94 443 73 58 | inecosa@inecosa.com

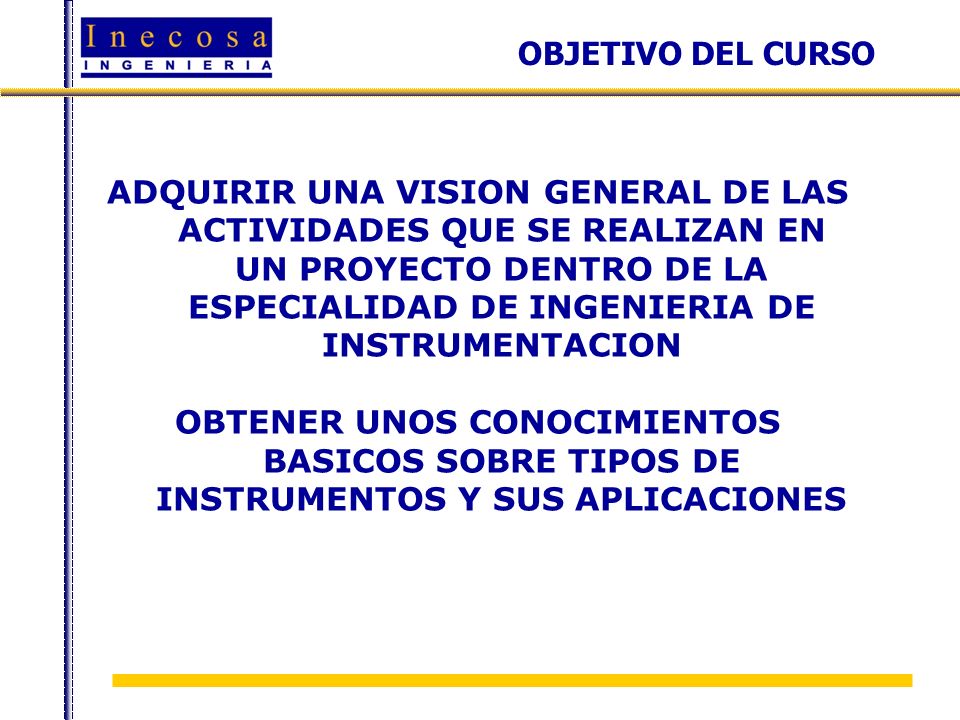

2 OBJETIVO DEL CURSO ADQUIRIR UNA VISION GENERAL DE LAS ACTIVIDADES QUE SE REALIZAN EN UN PROYECTO DENTRO DE LA ESPECIALIDAD DE INGENIERIA DE INSTRUMENTACION OBTENER UNOS CONOCIMIENTOS BASICOS SOBRE TIPOS DE INSTRUMENTOS Y SUS APLICACIONES

3 CONTENIDO DEL CURSO PRIMERA PARTE : ACTIVIDADES A REALIZAR EN UN PROYECTO POR LA ESPECIALIDAD DE INSTRUMENTACION DOCUMENTACION DE INGENIERIA GESTION DE SUMINISTRO DE MATERIAL DE INSTRUMENTACION APOYO A OTRAS ESPECIALIDADES QUE INCLUYAN PARTES CON SUMINISTROS DE INSTRUMENTACION

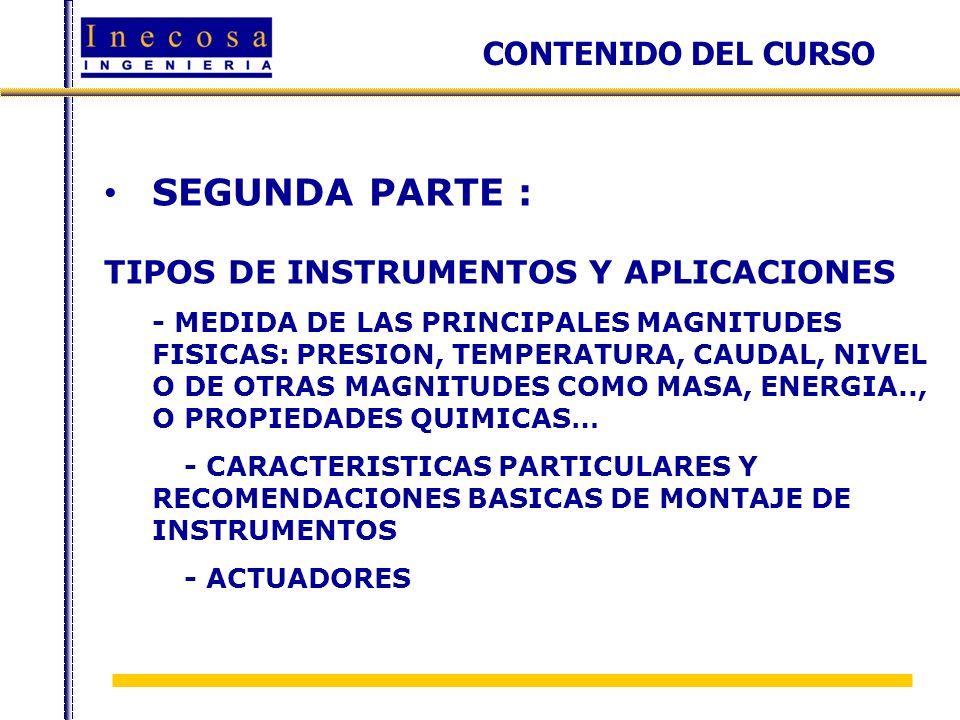

4 CONTENIDO DEL CURSO SEGUNDA PARTE : TIPOS DE INSTRUMENTOS Y APLICACIONES - MEDIDA DE LAS PRINCIPALES MAGNITUDES FISICAS: PRESION, TEMPERATURA, CAUDAL, NIVEL O DE OTRAS MAGNITUDES COMO MASA, ENERGIA.., O PROPIEDADES QUIMICAS… - CARACTERISTICAS PARTICULARES Y RECOMENDACIONES BASICAS DE MONTAJE DE INSTRUMENTOS - ACTUADORES

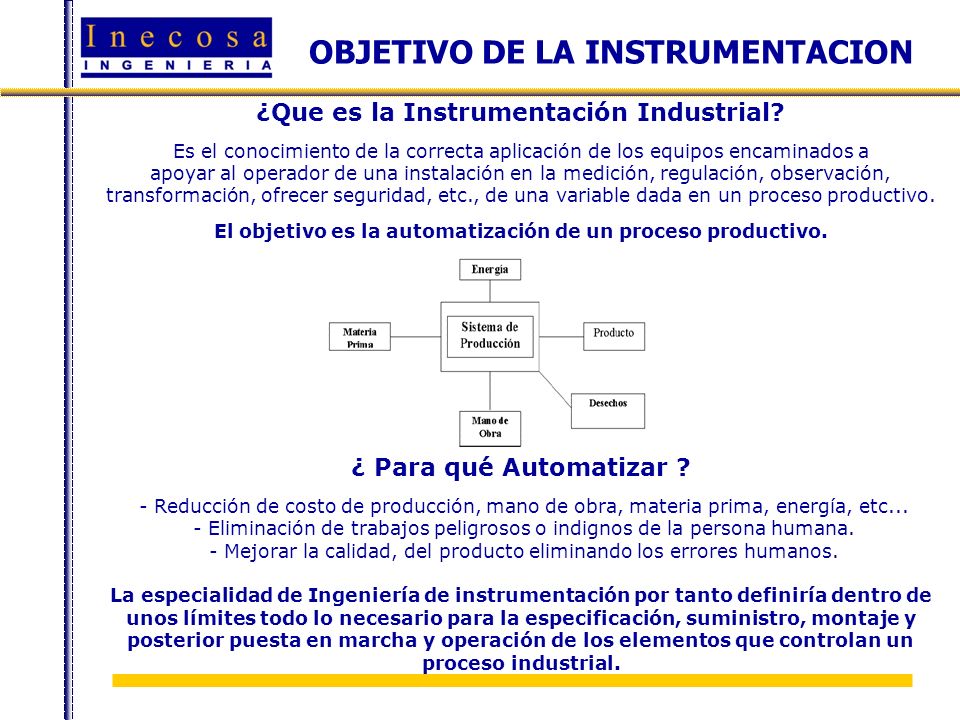

5 OBJETIVO DE LA INSTRUMENTACION ¿Que es la Instrumentación Industrial? Es el conocimiento de la correcta aplicación de los equipos encaminados a apoyar al operador de una instalación en la medición, regulación, observación, transformación, ofrecer seguridad, etc., de una variable dada en un proceso productivo. El objetivo es la automatización de un proceso productivo. ¿ Para qué Automatizar ? - Reducción de costo de producción, mano de obra, materia prima, energía, etc... - Eliminación de trabajos peligrosos o indignos de la persona humana. - Mejorar la calidad, del producto eliminando los errores humanos. La especialidad de Ingeniería de instrumentación por tanto definiría dentro de unos límites todo lo necesario para la especificación, suministro, montaje y posterior puesta en marcha y operación de los elementos que controlan un proceso industrial.

6 ACTIVIDADES INGENIERIA DE INSTRUMENTACION PRIMERA PARTE

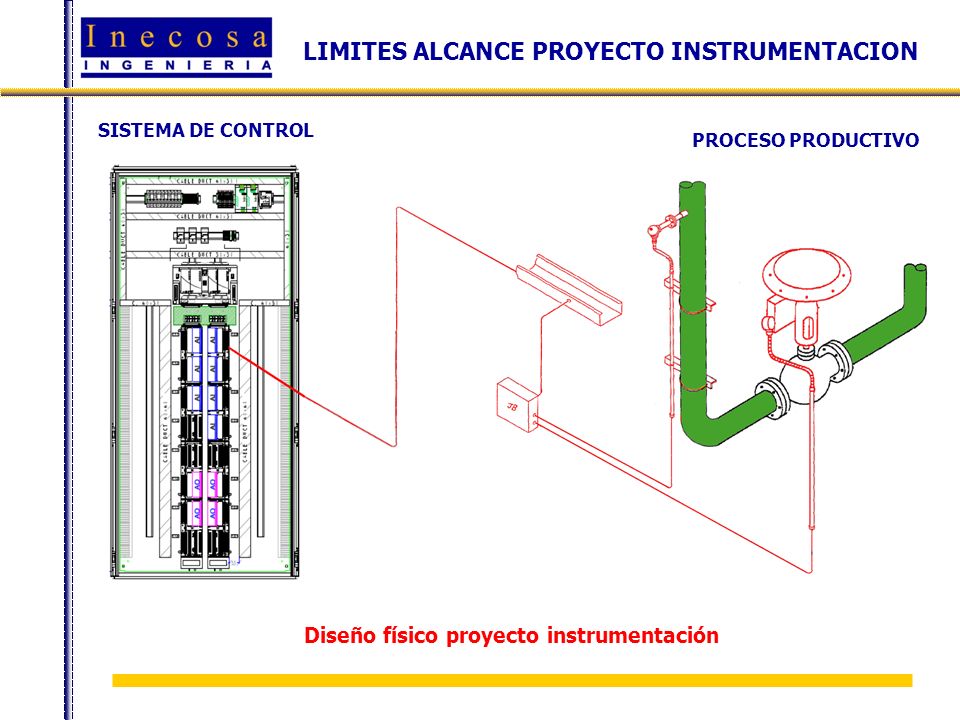

7 LIMITES ALCANCE PROYECTO INSTRUMENTACION Diseño físico proyecto instrumentación SISTEMA DE CONTROL PROCESO PRODUCTIVO

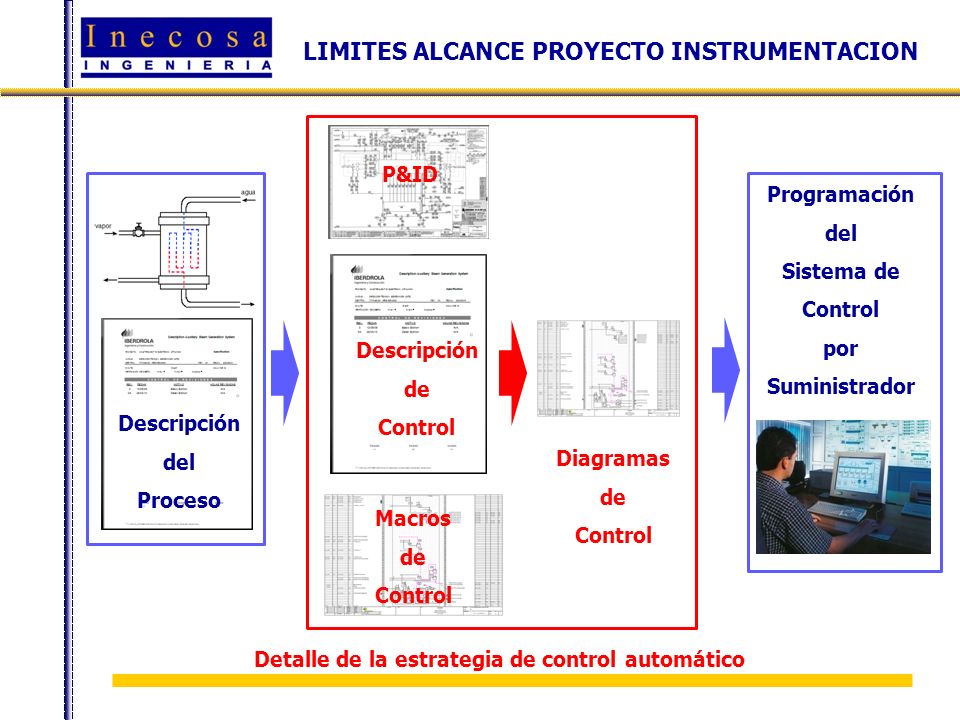

8 LIMITES ALCANCE PROYECTO INSTRUMENTACION Detalle de la estrategia de control automático Descripción del Proceso Descripción de Control Diagramas de Control P&ID Macros de Control Programación del Sistema de Control por Suministrador

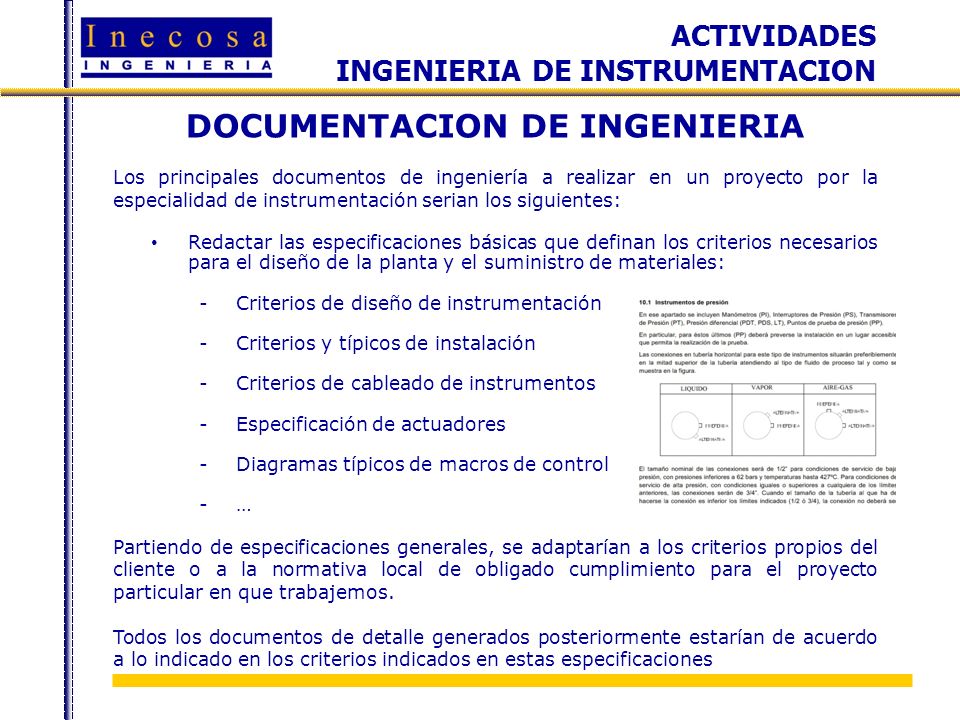

9 ACTIVIDADES INGENIERIA DE INSTRUMENTACION DOCUMENTACION DE INGENIERIA Los principales documentos de ingeniería a realizar en un proyecto por la especialidad de instrumentación serian los siguientes: Redactar las especificaciones básicas que definan los criterios necesarios para el diseño de la planta y el suministro de materiales: -Criterios de diseño de instrumentación -Criterios y típicos de instalación -Criterios de cableado de instrumentos -Especificación de actuadores -Diagramas típicos de macros de control -… Partiendo de especificaciones generales, se adaptarían a los criterios propios del cliente o a la normativa local de obligado cumplimiento para el proyecto particular en que trabajemos. Todos los documentos de detalle generados posteriormente estarían de acuerdo a lo indicado en los criterios indicados en estas especificaciones

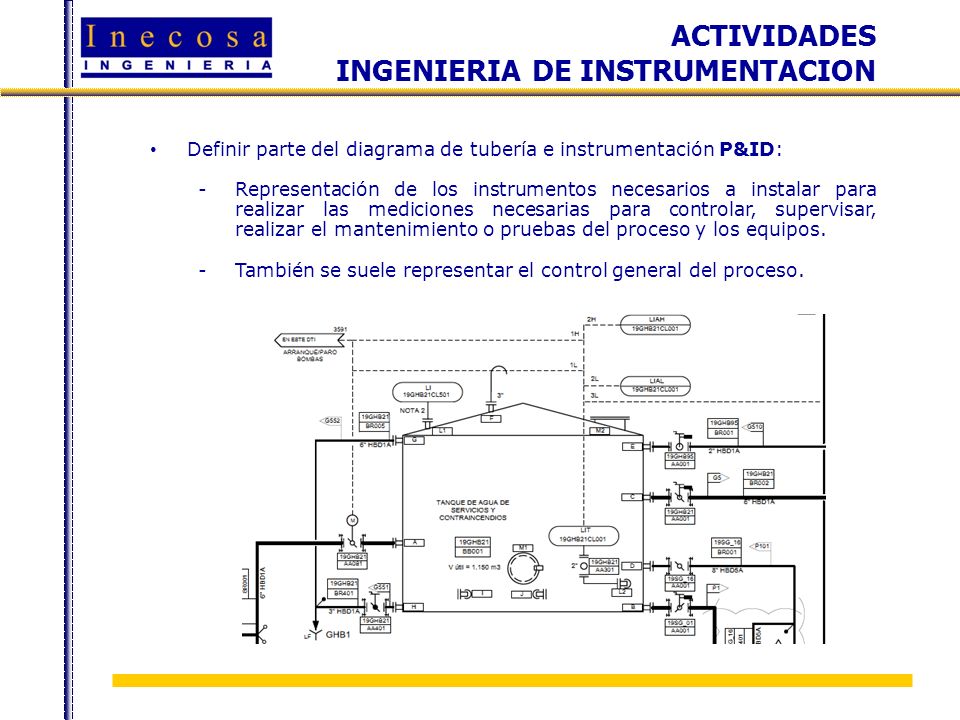

10 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Definir parte del diagrama de tubería e instrumentación P&ID: -Representación de los instrumentos necesarios a instalar para realizar las mediciones necesarias para controlar, supervisar, realizar el mantenimiento o pruebas del proceso y los equipos. -También se suele representar el control general del proceso.

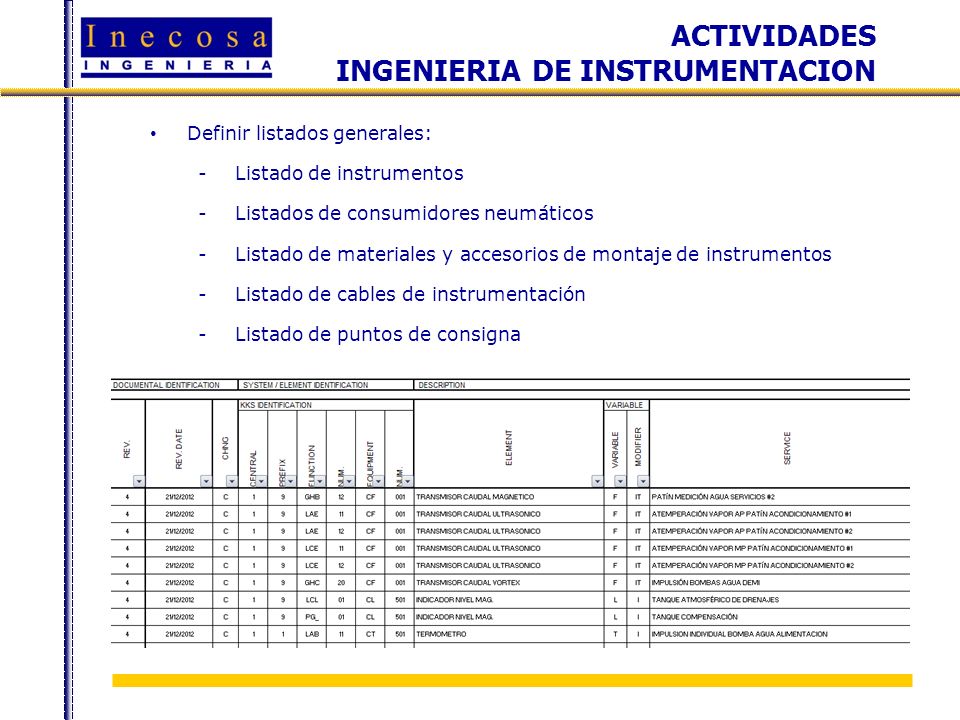

11 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Definir listados generales: -Listado de instrumentos -Listados de consumidores neumáticos -Listado de materiales y accesorios de montaje de instrumentos -Listado de cables de instrumentación -Listado de puntos de consigna

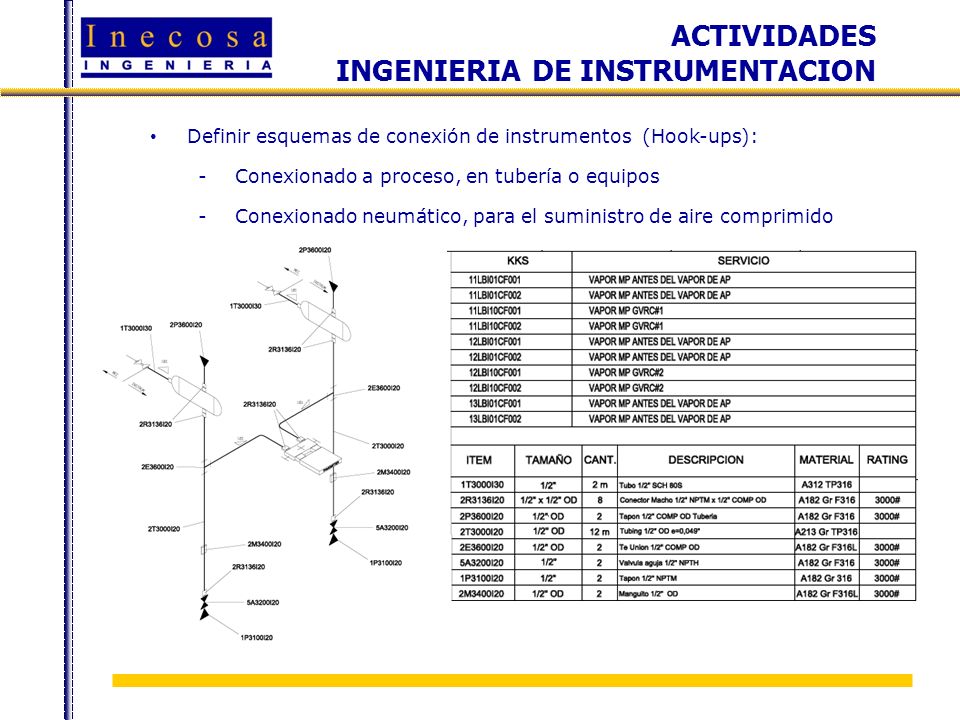

12 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Definir esquemas de conexión de instrumentos (Hook-ups): -Conexionado a proceso, en tubería o equipos -Conexionado neumático, para el suministro de aire comprimido

13 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Definir detalles de montaje y conexionado eléctrico de instrumentos: Definir detalles de traceado eléctrico de instrumentos:

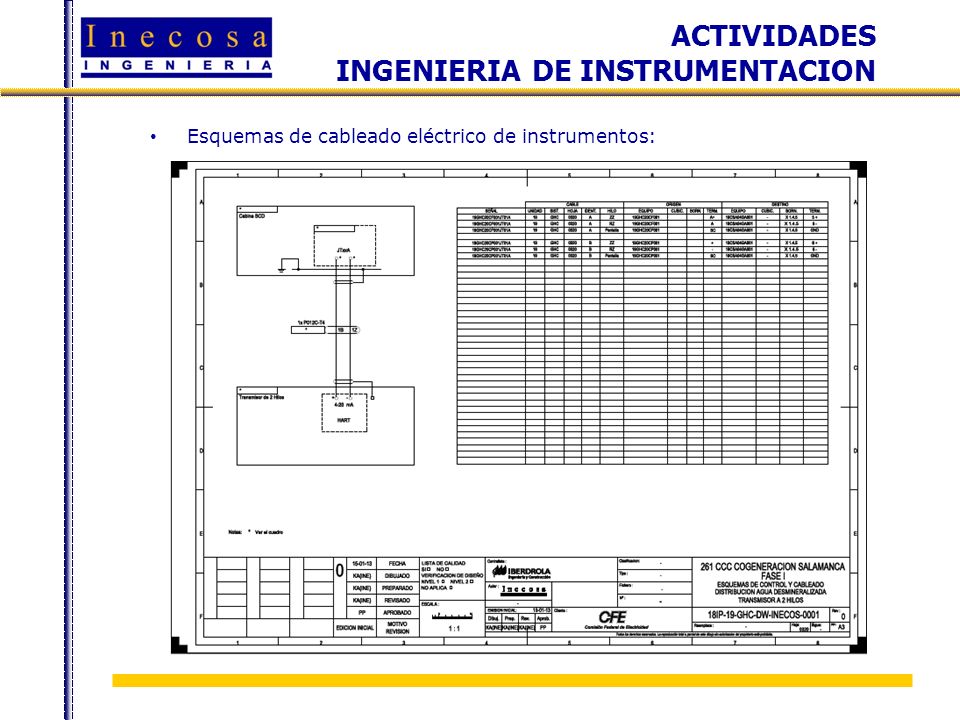

14 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Esquemas de cableado eléctrico de instrumentos:

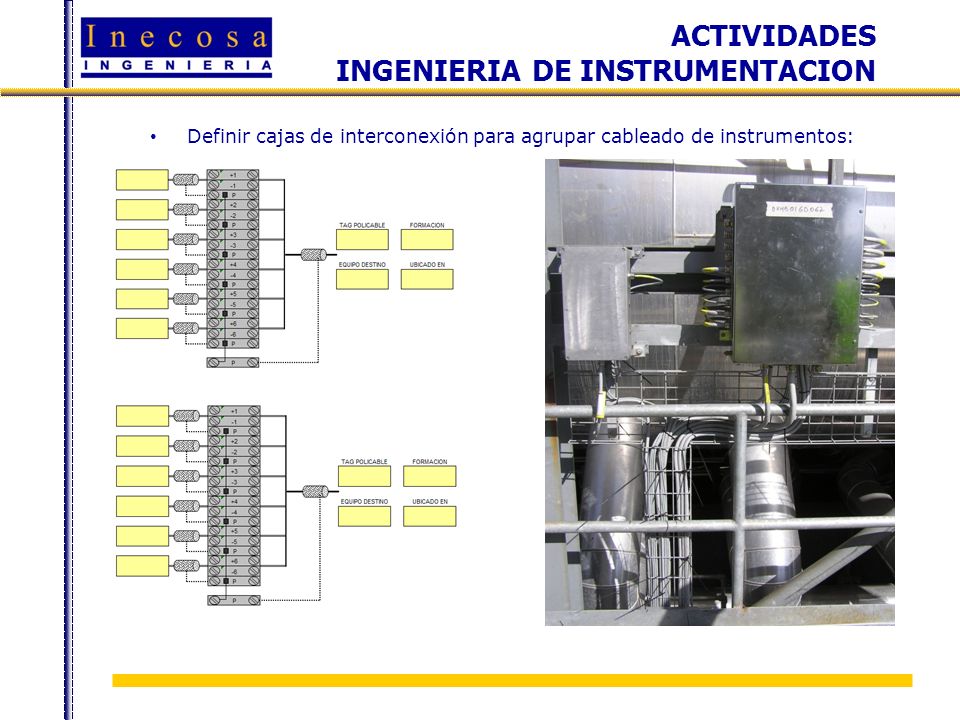

15 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Definir cajas de interconexión para agrupar cableado de instrumentos:

16 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Definir otros equipos auxiliares instrumentación: -Cajas agrupación convertidores temperatura -Paneles de agrupación solenoides -Cajas aislamiento galvánico para zonas clasificadas -Paneles para la protección de instrumentos -Paneles de distribución de alimentaciones a instrumentos -…

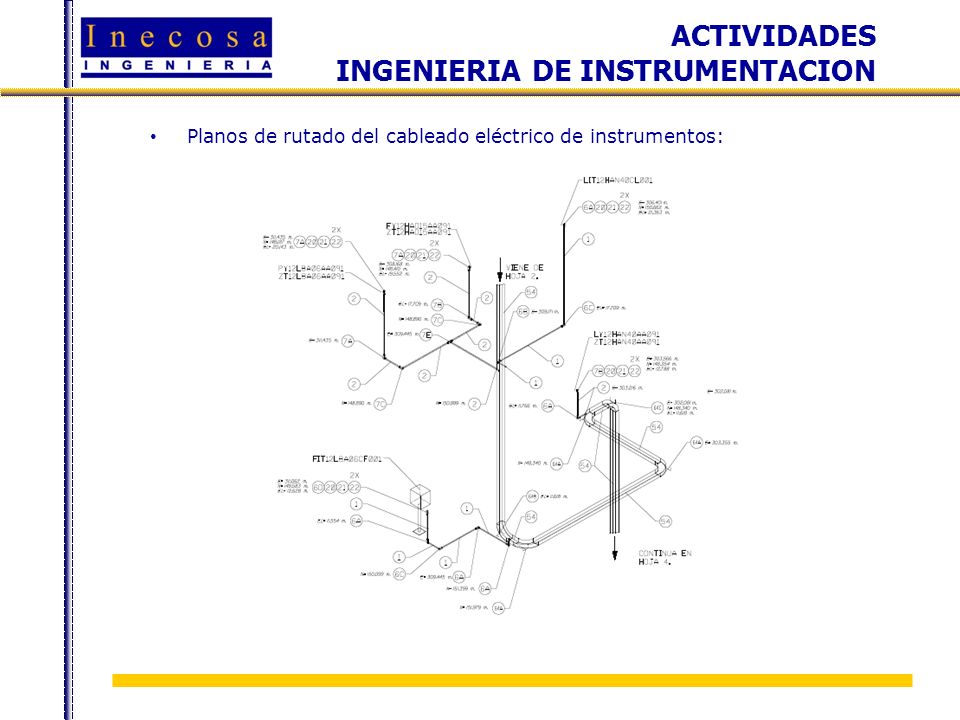

17 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Planos de rutado del cableado eléctrico de instrumentos:

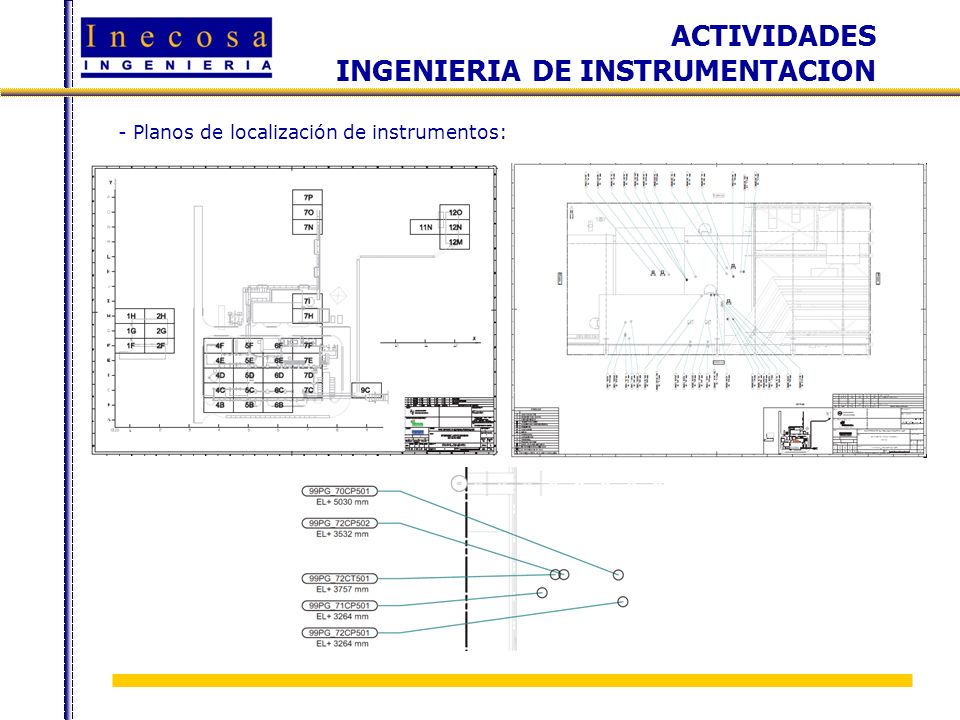

18 ACTIVIDADES INGENIERIA DE INSTRUMENTACION - Planos de localización de instrumentos:

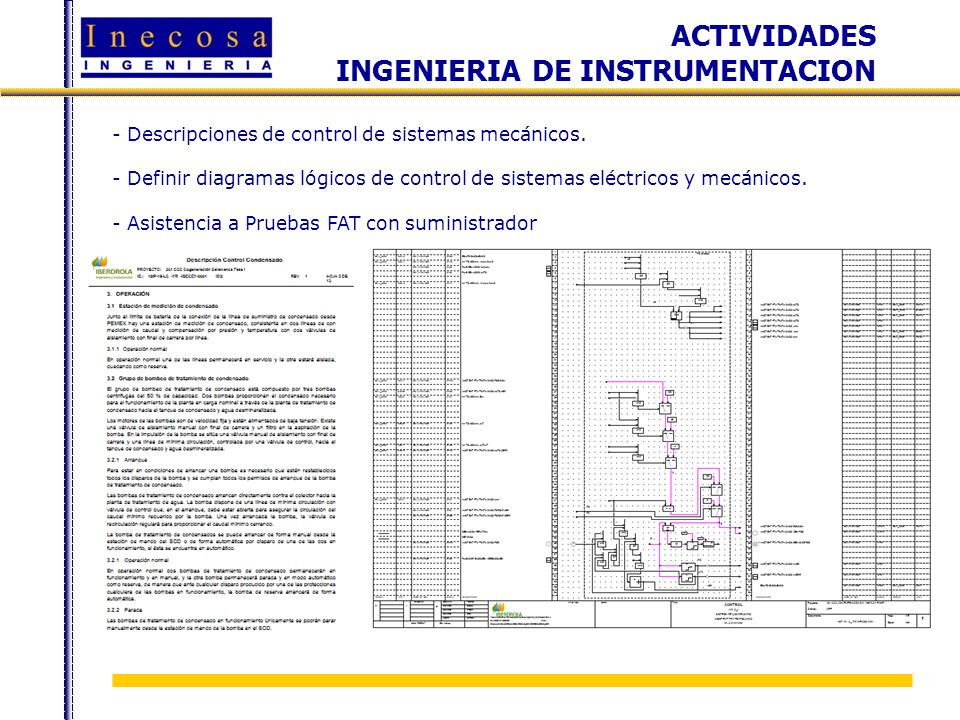

19 ACTIVIDADES INGENIERIA DE INSTRUMENTACION - Descripciones de control de sistemas mecánicos. - Definir diagramas lógicos de control de sistemas eléctricos y mecánicos. - Asistencia a Pruebas FAT con suministrador

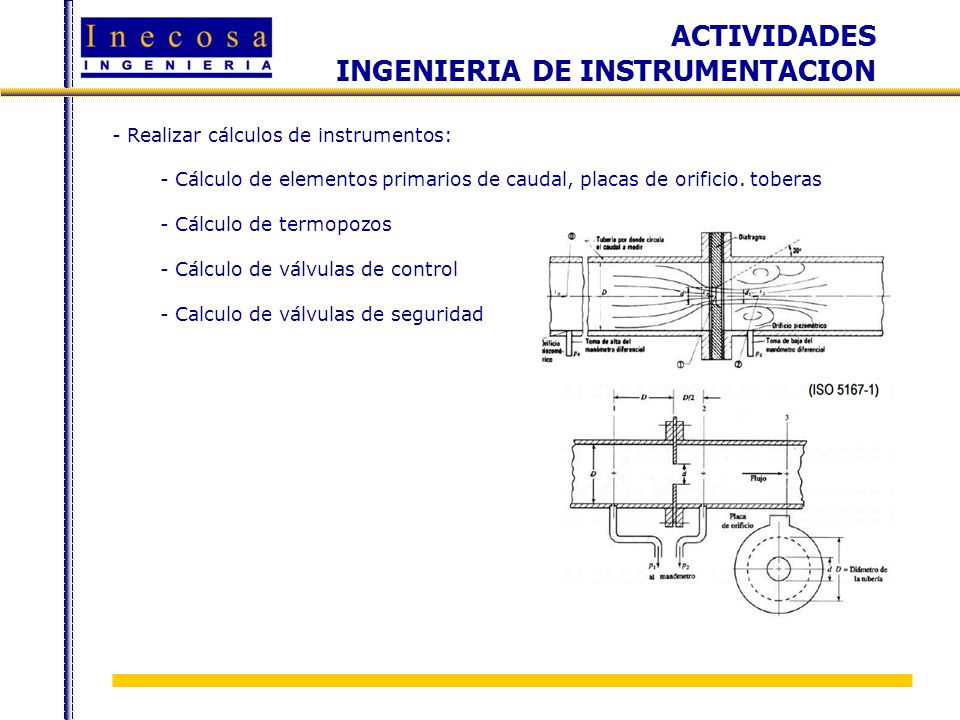

20 ACTIVIDADES INGENIERIA DE INSTRUMENTACION - Realizar cálculos de instrumentos: - Cálculo de elementos primarios de caudal, placas de orificio. toberas - Cálculo de termopozos - Cálculo de válvulas de control - Calculo de válvulas de seguridad

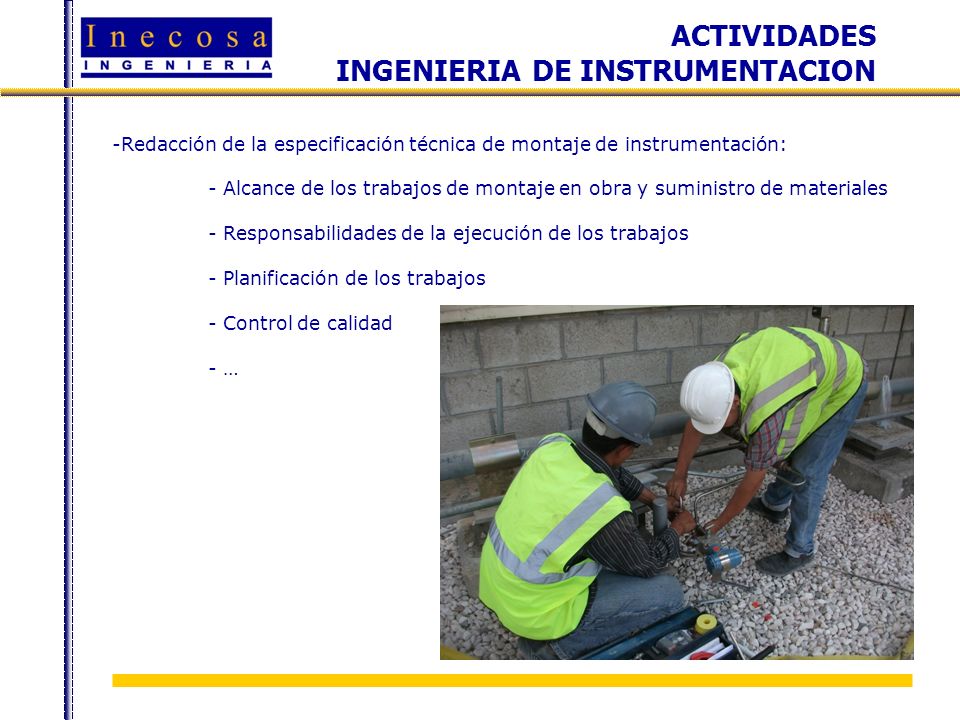

21 ACTIVIDADES INGENIERIA DE INSTRUMENTACION -Redacción de la especificación técnica de montaje de instrumentación: - Alcance de los trabajos de montaje en obra y suministro de materiales - Responsabilidades de la ejecución de los trabajos - Planificación de los trabajos - Control de calidad - …

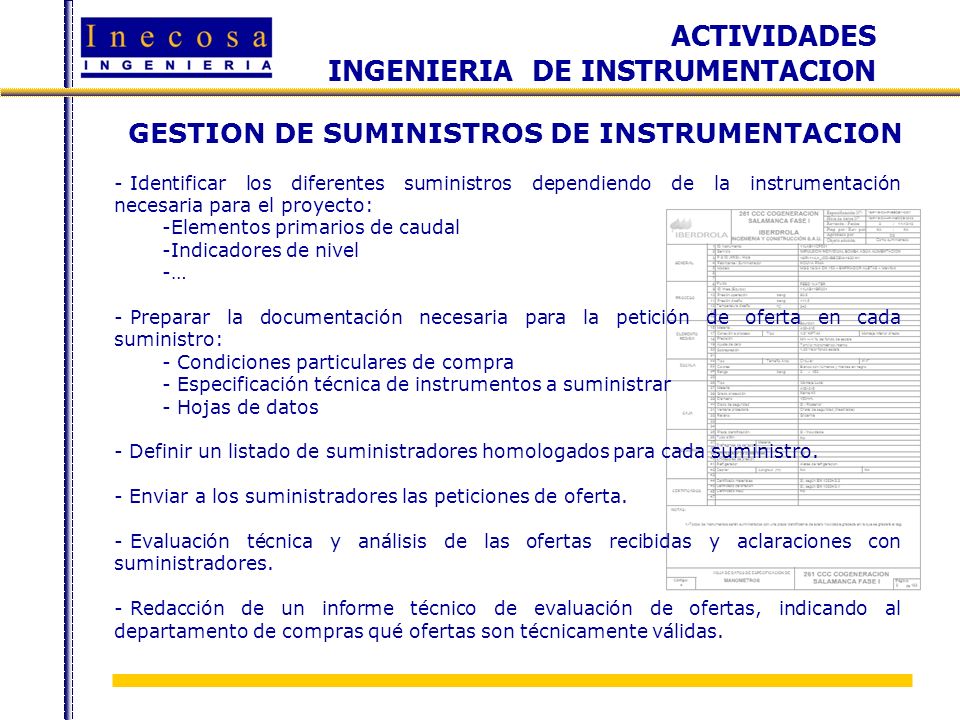

22 ACTIVIDADES INGENIERIA DE INSTRUMENTACION - Identificar los diferentes suministros dependiendo de la instrumentación necesaria para el proyecto: -Elementos primarios de caudal -Indicadores de nivel -… - Preparar la documentación necesaria para la petición de oferta en cada suministro: - Condiciones particulares de compra - Especificación técnica de instrumentos a suministrar - Hojas de datos - Definir un listado de suministradores homologados para cada suministro. - Enviar a los suministradores las peticiones de oferta. - Evaluación técnica y análisis de las ofertas recibidas y aclaraciones con suministradores. - Redacción de un informe técnico de evaluación de ofertas, indicando al departamento de compras qué ofertas son técnicamente válidas. GESTION DE SUMINISTROS DE INSTRUMENTACION

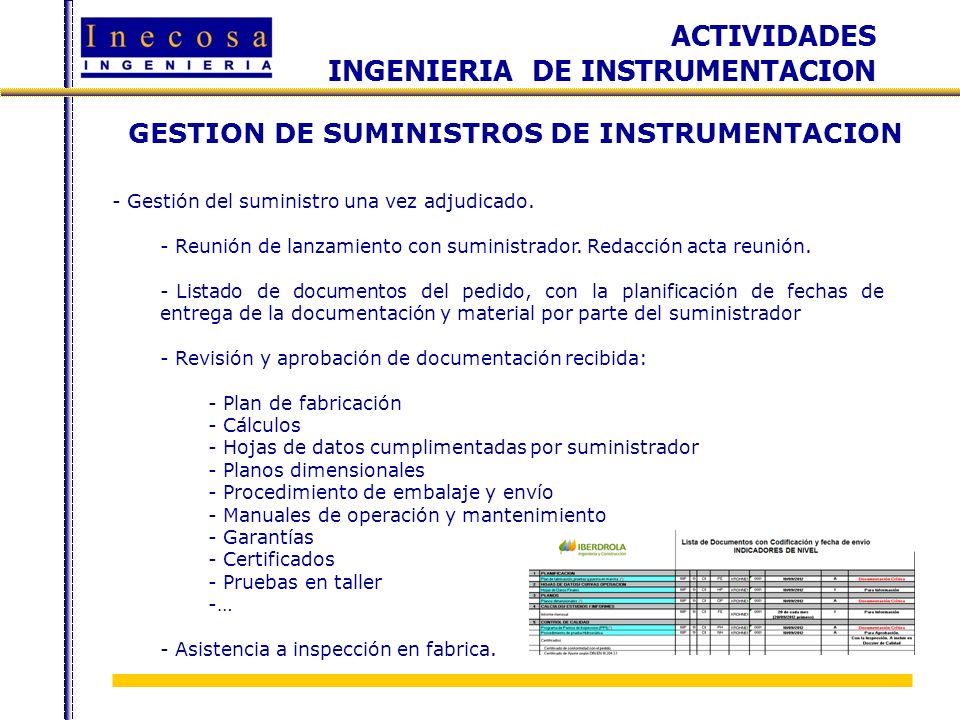

23 ACTIVIDADES INGENIERIA DE INSTRUMENTACION - Gestión del suministro una vez adjudicado. - Reunión de lanzamiento con suministrador. Redacción acta reunión. - Listado de documentos del pedido, con la planificación de fechas de entrega de la documentación y material por parte del suministrador - Revisión y aprobación de documentación recibida: - Plan de fabricación - Cálculos - Hojas de datos cumplimentadas por suministrador - Planos dimensionales - Procedimiento de embalaje y envío - Manuales de operación y mantenimiento - Garantías - Certificados - Pruebas en taller -… - Asistencia a inspección en fabrica. GESTION DE SUMINISTROS DE INSTRUMENTACION

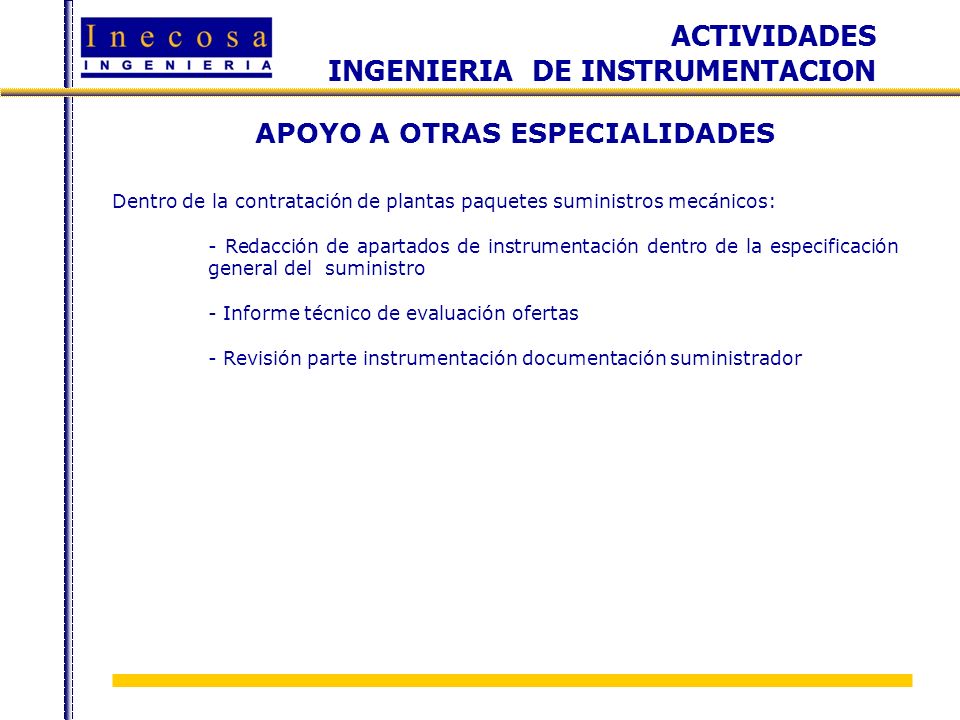

24 ACTIVIDADES INGENIERIA DE INSTRUMENTACION Dentro de la contratación de plantas paquetes suministros mecánicos: - Redacción de apartados de instrumentación dentro de la especificación general del suministro - Informe técnico de evaluación ofertas - Revisión parte instrumentación documentación suministrador APOYO A OTRAS ESPECIALIDADES

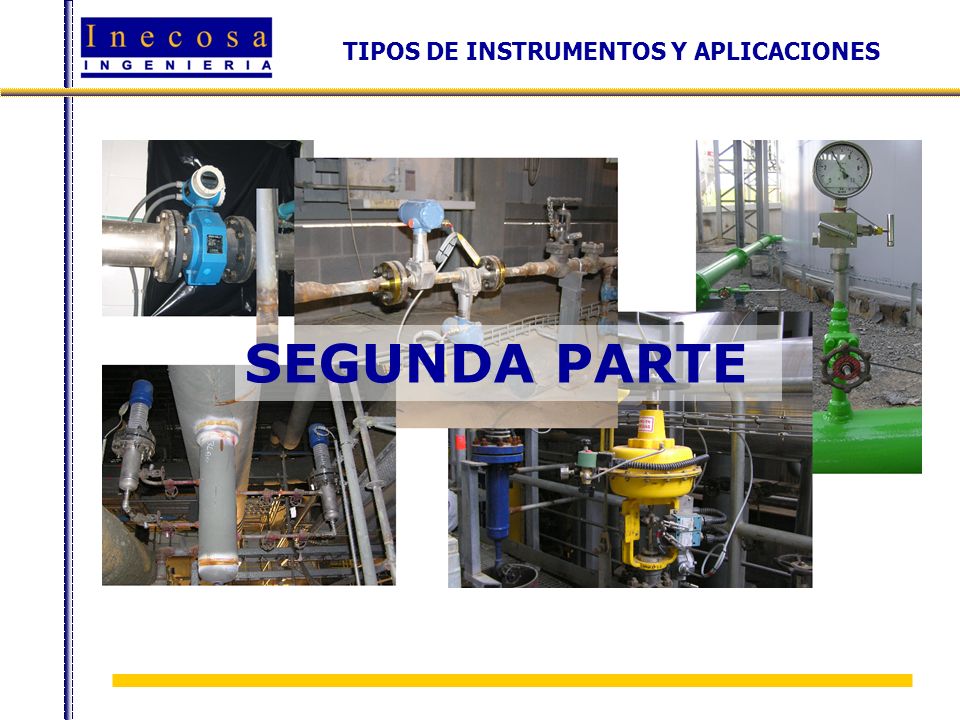

25 TIPOS DE INSTRUMENTOS Y APLICACIONES SEGUNDA PARTE

26 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION Y ACTUACION

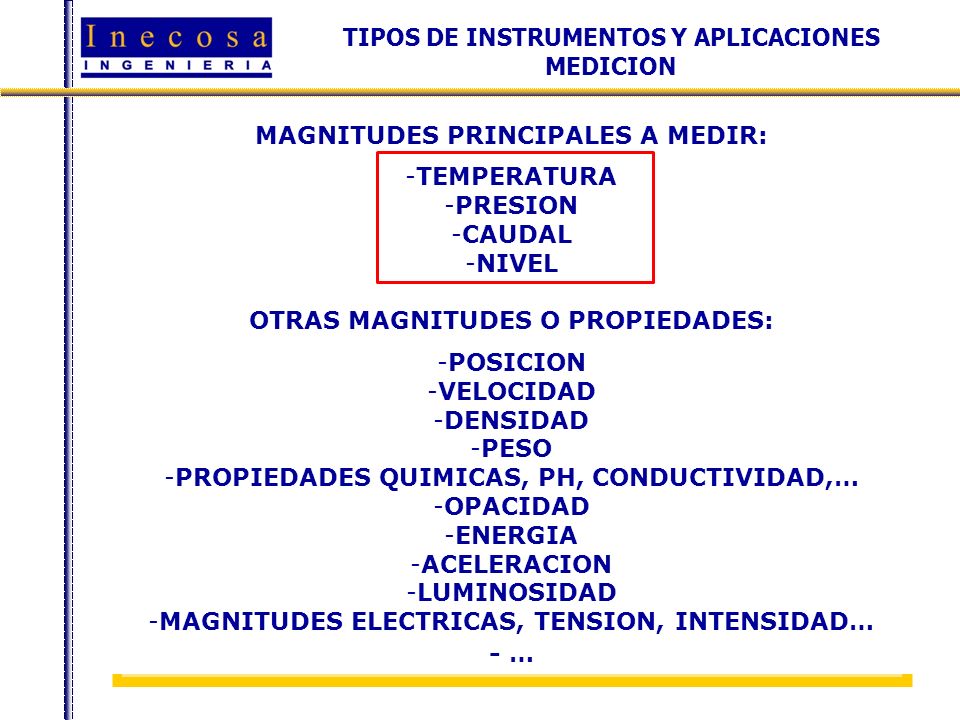

27 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION MAGNITUDES PRINCIPALES A MEDIR: -TEMPERATURA -PRESION -CAUDAL -NIVEL OTRAS MAGNITUDES O PROPIEDADES: -POSICION -VELOCIDAD -DENSIDAD -PESO -PROPIEDADES QUIMICAS, PH, CONDUCTIVIDAD,… -OPACIDAD -ENERGIA -ACELERACION -LUMINOSIDAD -MAGNITUDES ELECTRICAS, TENSION, INTENSIDAD… - …

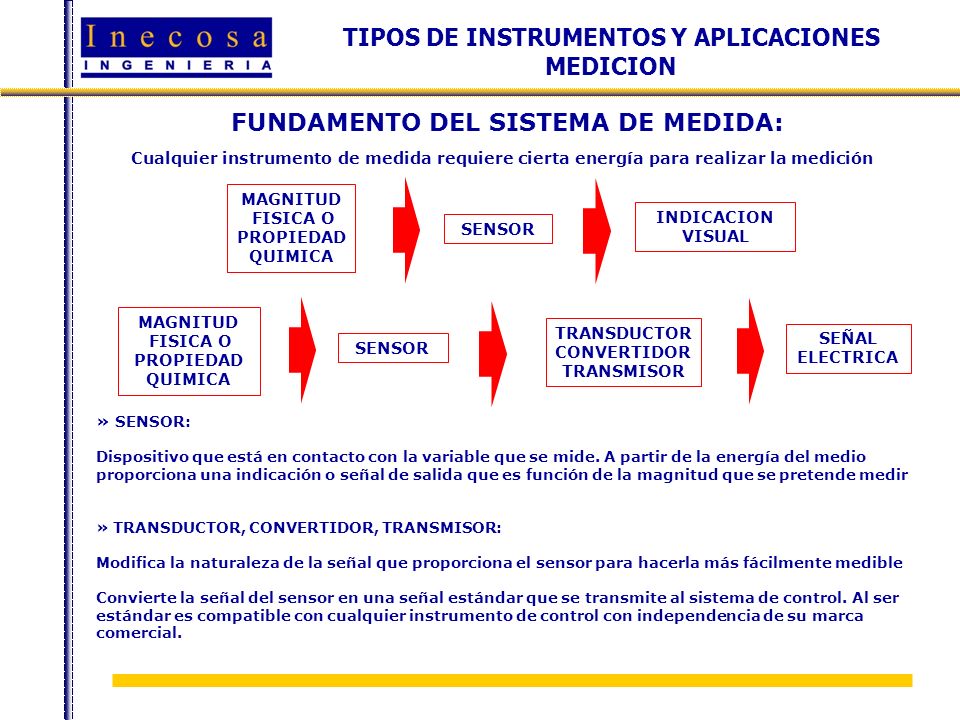

28 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION FUNDAMENTO DEL SISTEMA DE MEDIDA: Cualquier instrumento de medida requiere cierta energía para realizar la medición MAGNITUD FISICA O PROPIEDAD QUIMICA SENSOR INDICACION VISUAL MAGNITUD FISICA O PROPIEDAD QUIMICA TRANSDUCTOR CONVERTIDOR TRANSMISOR SEÑAL ELECTRICA SENSOR » SENSOR: Dispositivo que está en contacto con la variable que se mide. A partir de la energía del medio proporciona una indicación o señal de salida que es función de la magnitud que se pretende medir » TRANSDUCTOR, CONVERTIDOR, TRANSMISOR: Modifica la naturaleza de la señal que proporciona el sensor para hacerla más fácilmente medible Convierte la señal del sensor en una señal estándar que se transmite al sistema de control. Al ser estándar es compatible con cualquier instrumento de control con independencia de su marca comercial.

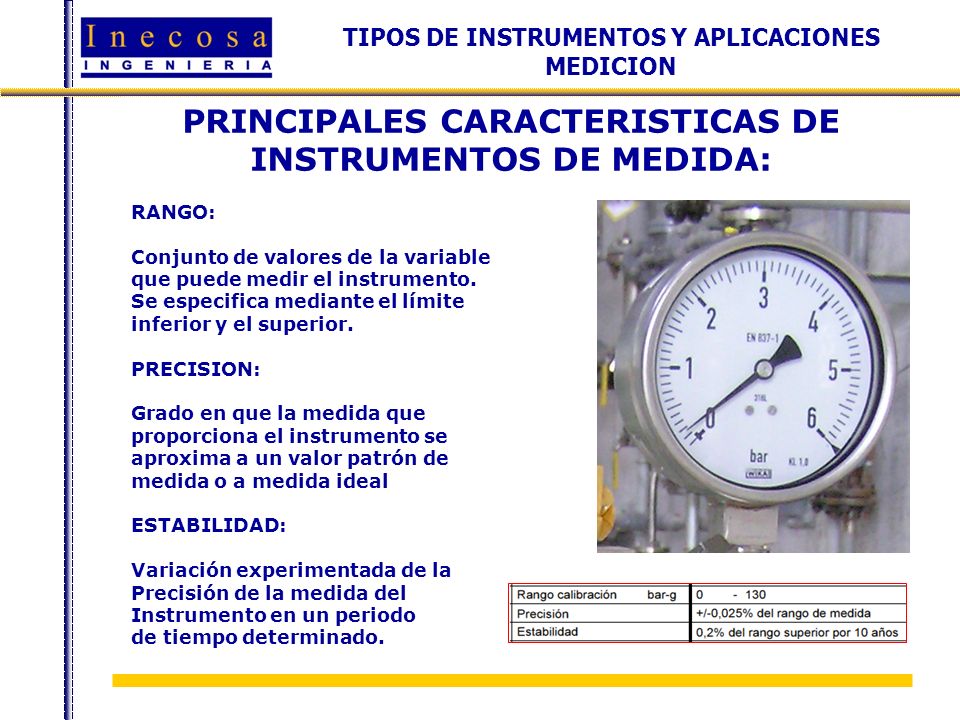

29 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION PRINCIPALES CARACTERISTICAS DE INSTRUMENTOS DE MEDIDA: RANGO: Conjunto de valores de la variable que puede medir el instrumento. Se especifica mediante el límite inferior y el superior. PRECISION: Grado en que la medida que proporciona el instrumento se aproxima a un valor patrón de medida o a medida ideal ESTABILIDAD: Variación experimentada de la Precisión de la medida del Instrumento en un periodo de tiempo determinado.

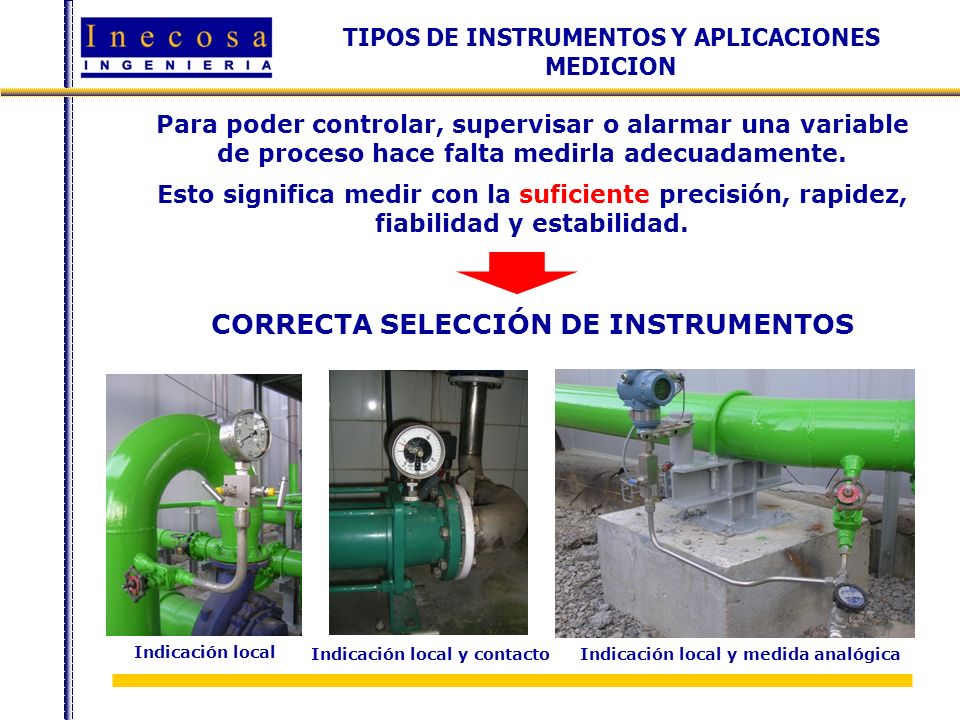

30 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION Para poder controlar, supervisar o alarmar una variable de proceso hace falta medirla adecuadamente. Esto significa medir con la suficiente precisión, rapidez, fiabilidad y estabilidad. CORRECTA SELECCIÓN DE INSTRUMENTOS Indicación local Indicación local y contactoIndicación local y medida analógica

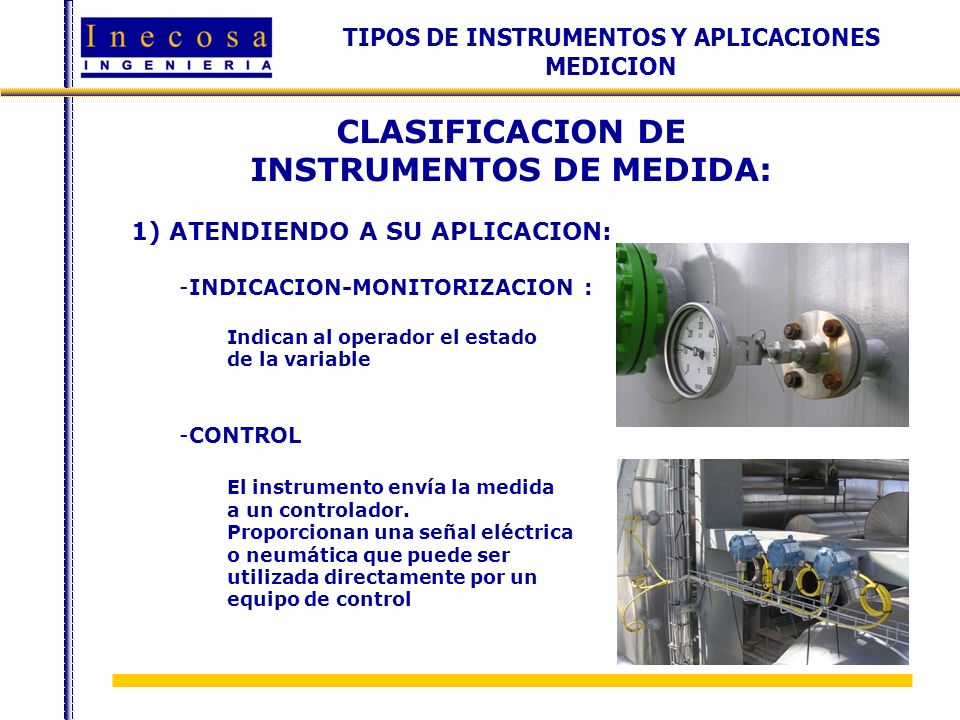

31 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION CLASIFICACION DE INSTRUMENTOS DE MEDIDA: 1) ATENDIENDO A SU APLICACION: -INDICACION-MONITORIZACION : Indican al operador el estado de la variable -CONTROL El instrumento envía la medida a un controlador. Proporcionan una señal eléctrica o neumática que puede ser utilizada directamente por un equipo de control

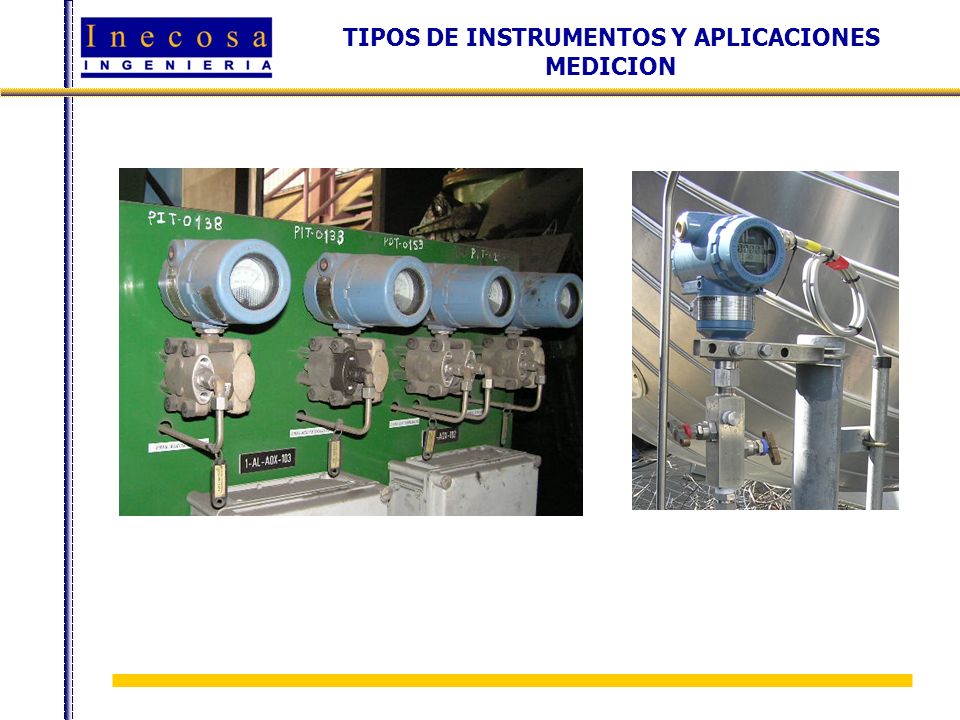

32 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION

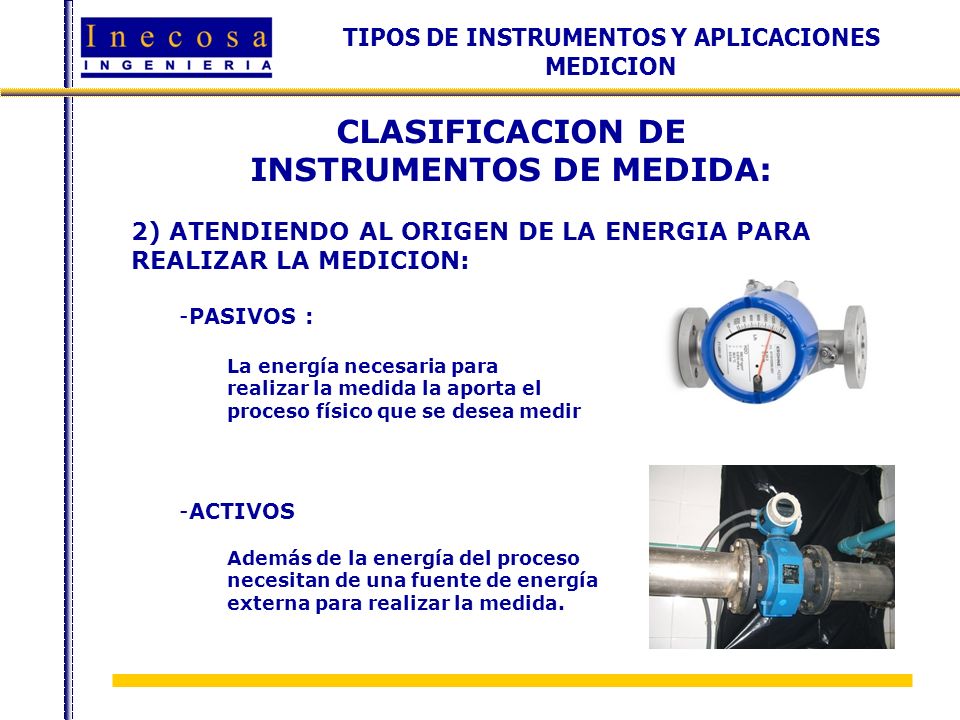

33 CLASIFICACION DE INSTRUMENTOS DE MEDIDA: 2) ATENDIENDO AL ORIGEN DE LA ENERGIA PARA REALIZAR LA MEDICION: -PASIVOS : La energía necesaria para realizar la medida la aporta el proceso físico que se desea medir -ACTIVOS Además de la energía del proceso necesitan de una fuente de energía externa para realizar la medida.

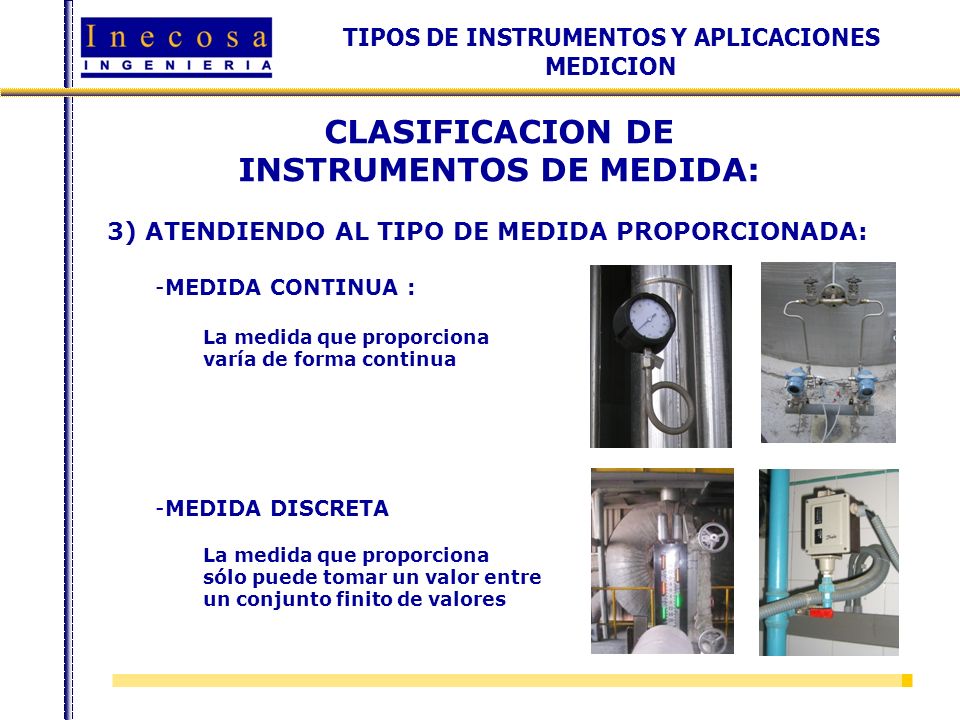

34 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION CLASIFICACION DE INSTRUMENTOS DE MEDIDA: 3) ATENDIENDO AL TIPO DE MEDIDA PROPORCIONADA: -MEDIDA CONTINUA : La medida que proporciona varía de forma continua -MEDIDA DISCRETA La medida que proporciona sólo puede tomar un valor entre un conjunto finito de valores

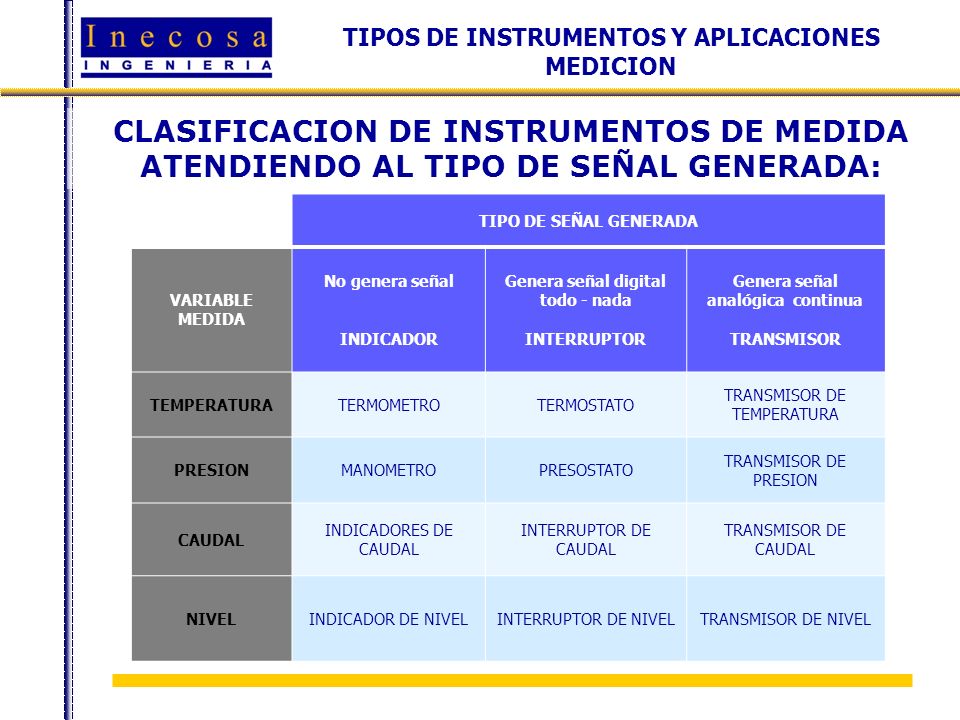

35 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION CLASIFICACION DE INSTRUMENTOS DE MEDIDA ATENDIENDO AL TIPO DE SEÑAL GENERADA: TIPO DE SEÑAL GENERADA VARIABLE MEDIDA No genera señal INDICADOR Genera señal digital todo - nada INTERRUPTOR Genera señal analógica continua TRANSMISOR TEMPERATURATERMOMETROTERMOSTATO TRANSMISOR DE TEMPERATURA PRESIONMANOMETROPRESOSTATO TRANSMISOR DE PRESION CAUDAL INDICADORES DE CAUDAL INTERRUPTOR DE CAUDAL TRANSMISOR DE CAUDAL NIVELINDICADOR DE NIVELINTERRUPTOR DE NIVELTRANSMISOR DE NIVEL

36 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION MEDIDA DE TEMPERATURA

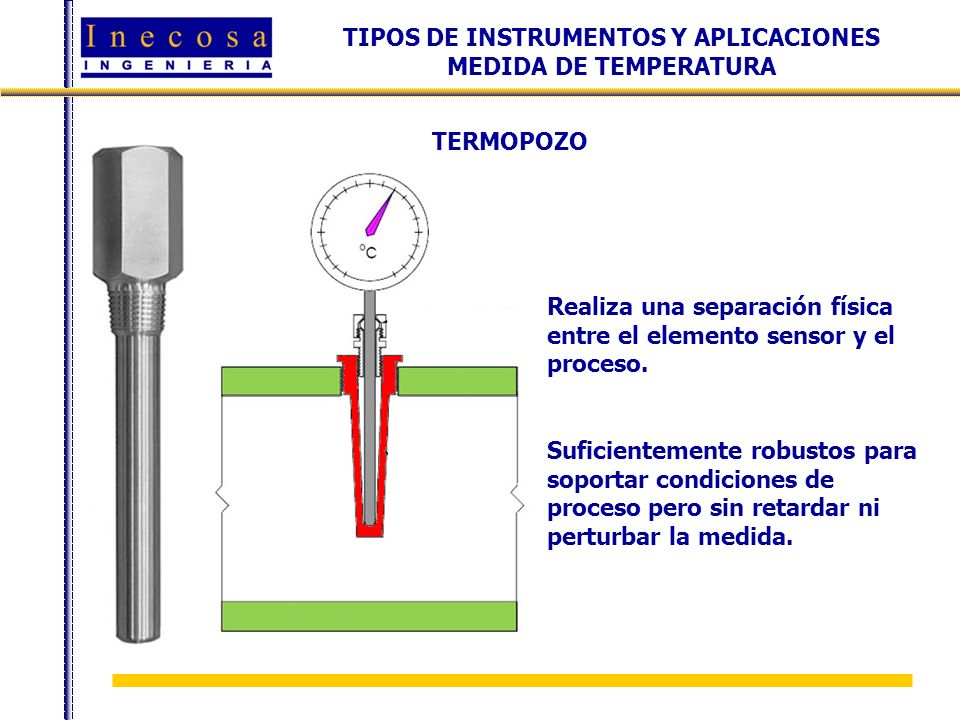

37 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TERMOPOZO Realiza una separación física entre el elemento sensor y el proceso. Suficientemente robustos para soportar condiciones de proceso pero sin retardar ni perturbar la medida.

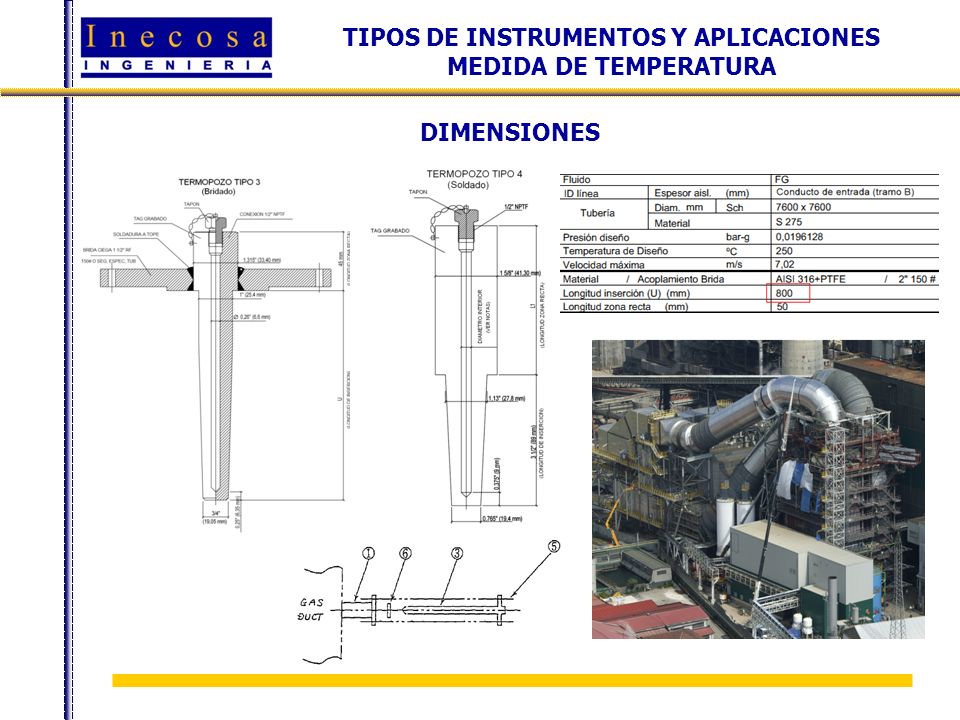

38 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA DIMENSIONES

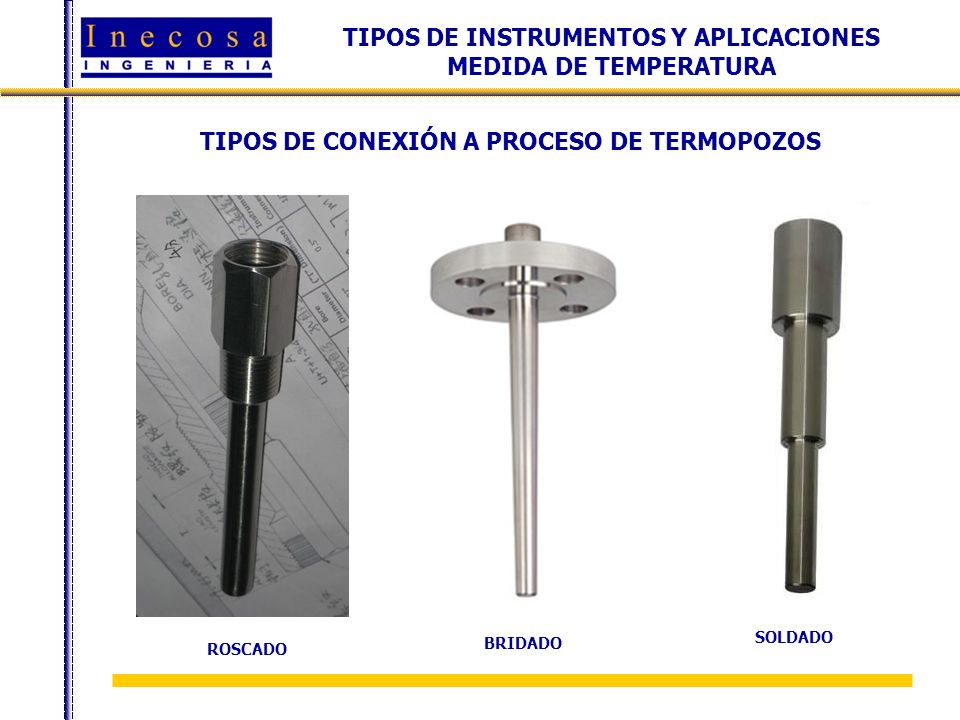

39 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TIPOS DE CONEXIÓN A PROCESO DE TERMOPOZOS ROSCADO BRIDADO SOLDADO

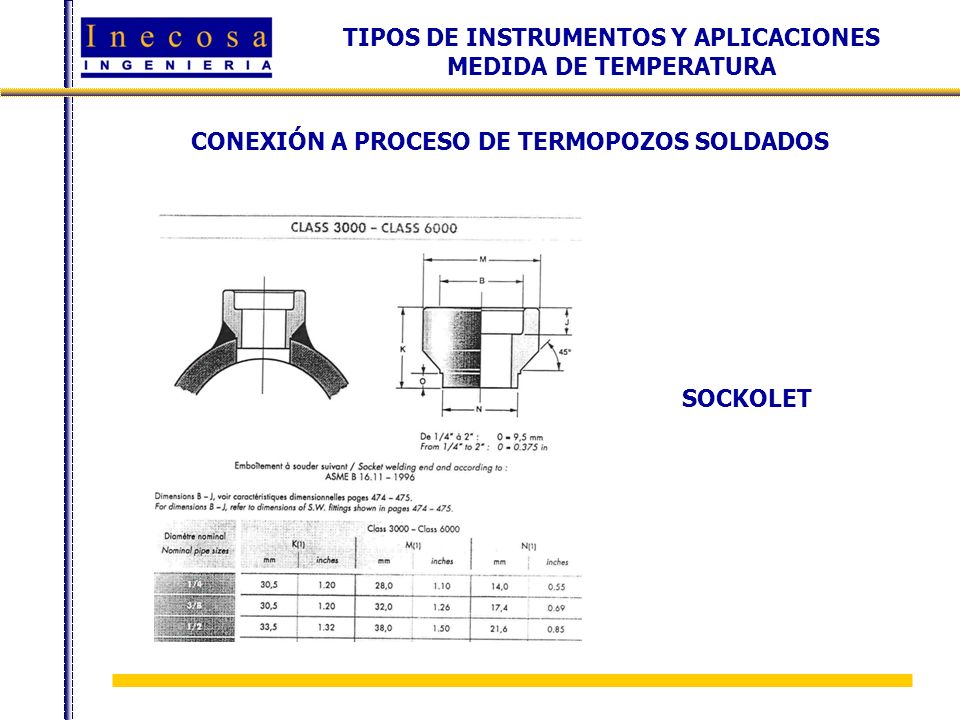

40 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA CONEXIÓN A PROCESO DE TERMOPOZOS SOLDADOS SOCKOLET

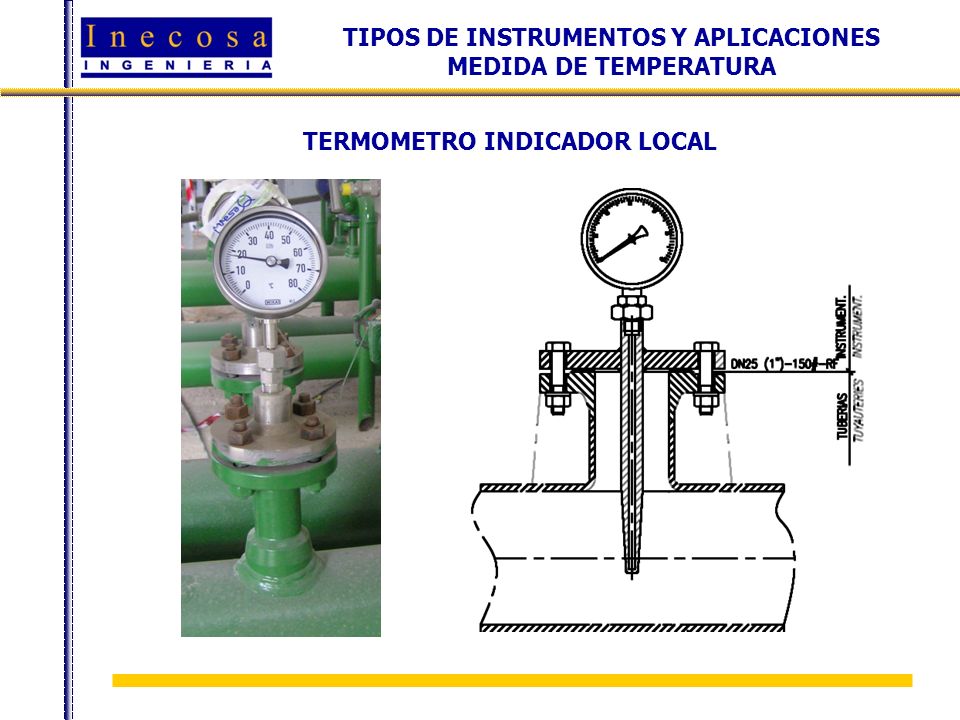

41 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TERMOMETRO INDICADOR LOCAL

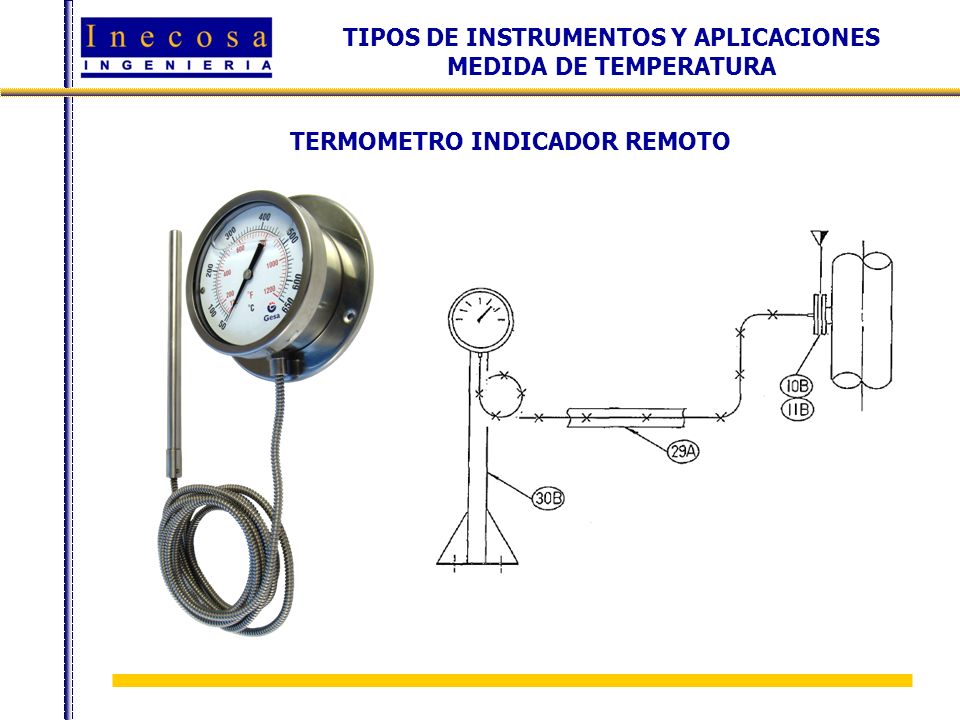

42 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TERMOMETRO INDICADOR REMOTO

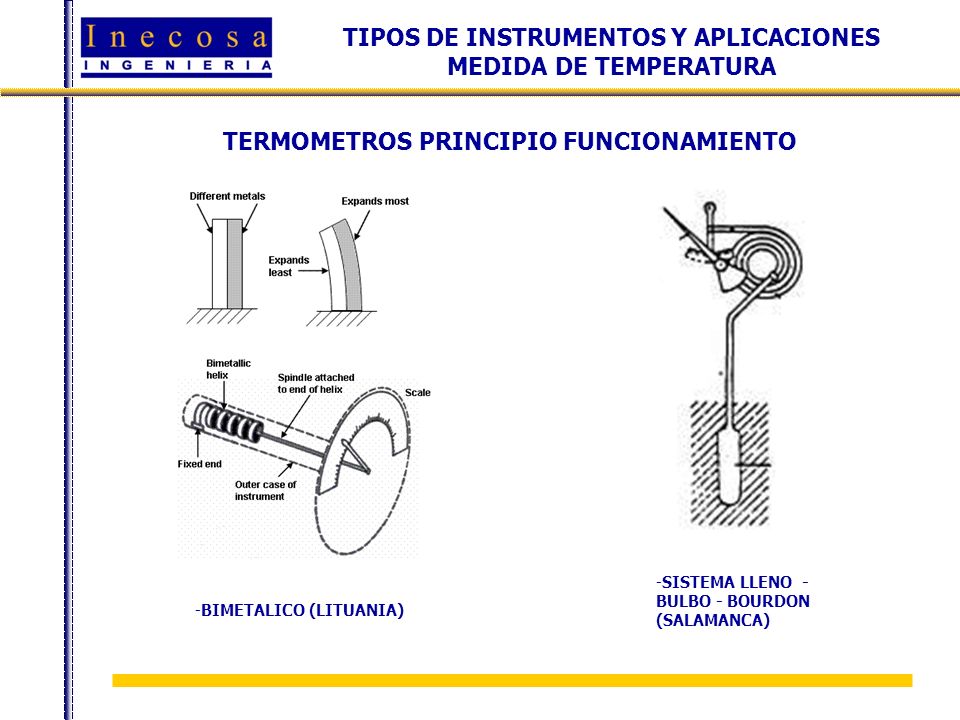

43 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TERMOMETROS PRINCIPIO FUNCIONAMIENTO -SISTEMA LLENO - BULBO - BOURDON (SALAMANCA) -BIMETALICO (LITUANIA)

44 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA ESPECIFICACION DATOS DE PROCESO

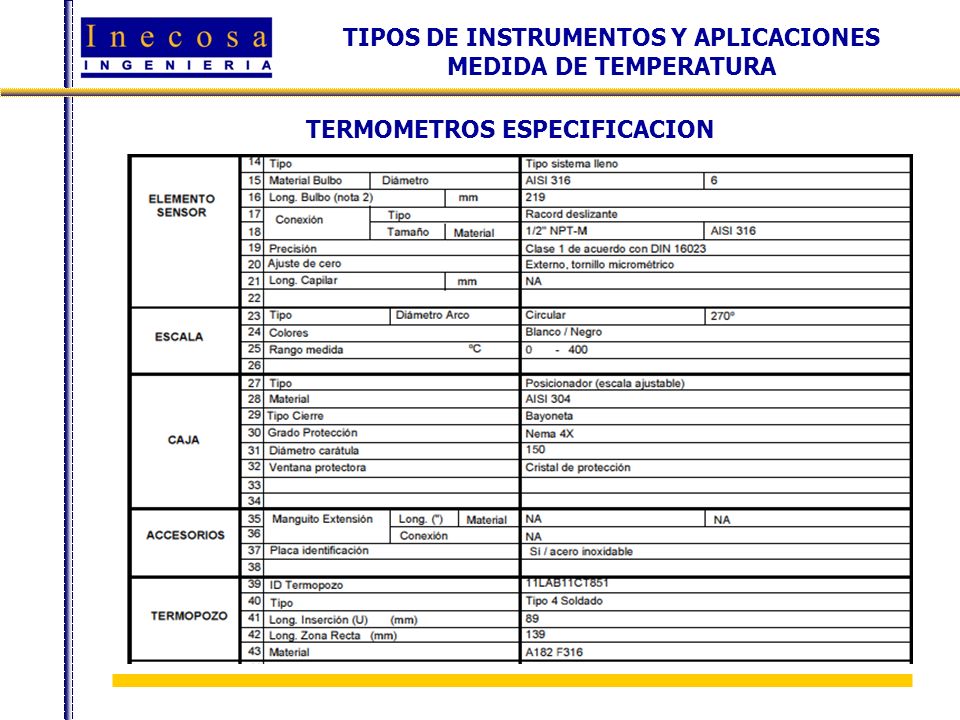

45 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TERMOMETROS ESPECIFICACION

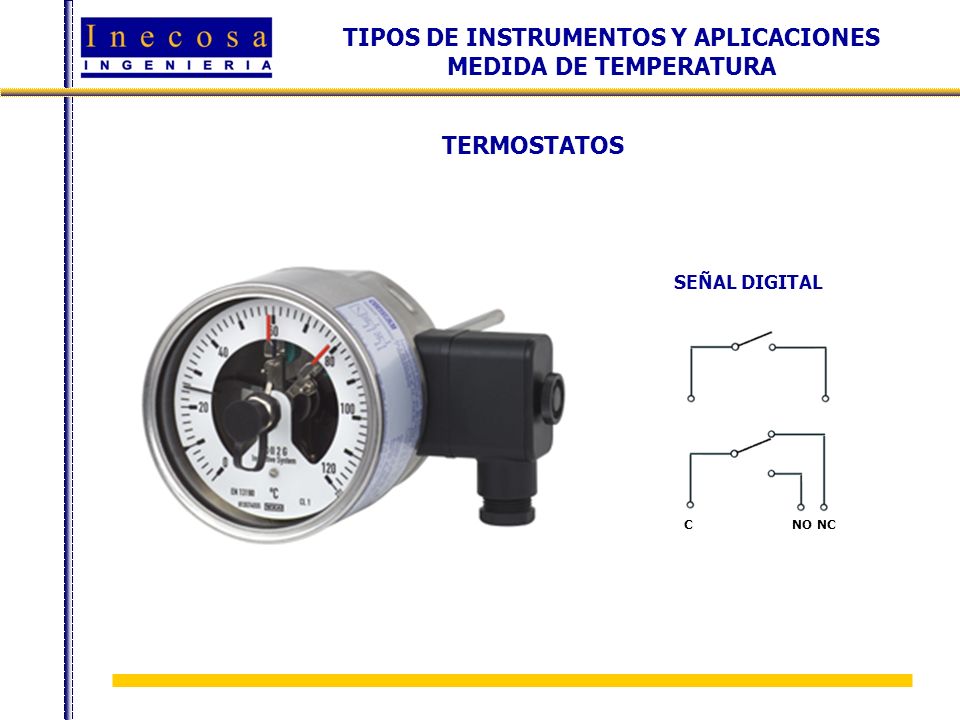

46 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TERMOSTATOS SEÑAL DIGITAL C NO NC

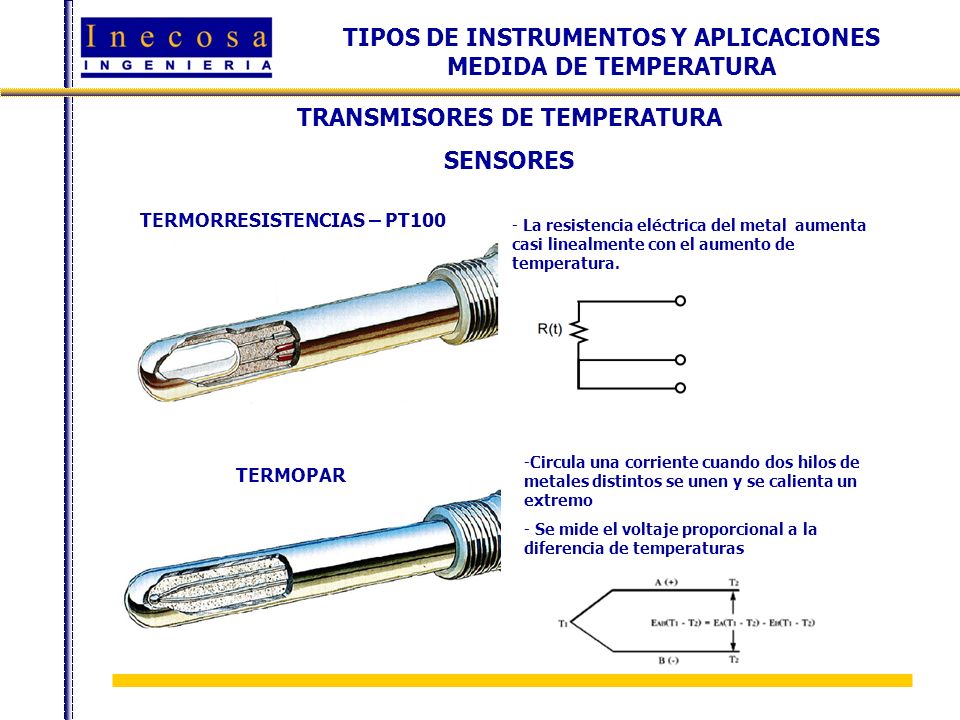

47 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TRANSMISORES DE TEMPERATURA SENSORES TERMORRESISTENCIAS – PT100 TERMOPAR -Circula una corriente cuando dos hilos de metales distintos se unen y se calienta un extremo - Se mide el voltaje proporcional a la diferencia de temperaturas - La resistencia eléctrica del metal aumenta casi linealmente con el aumento de temperatura.

48 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TRANSMISORES DE TEMPERATURA TRANSDUCTOR CONVERTIDOR Convierte señal procedente del elemento sensor. La alimentación eléctrica se proporciona desde la Sala de Control. El sistema de transmisión de la señal se realiza en 4 - 20 mA. Rango de señales de transmisión electrónica correspondiente : 4 mA a 0% del rango y 20 mA al 100% del rango. Señal Hart implementada.

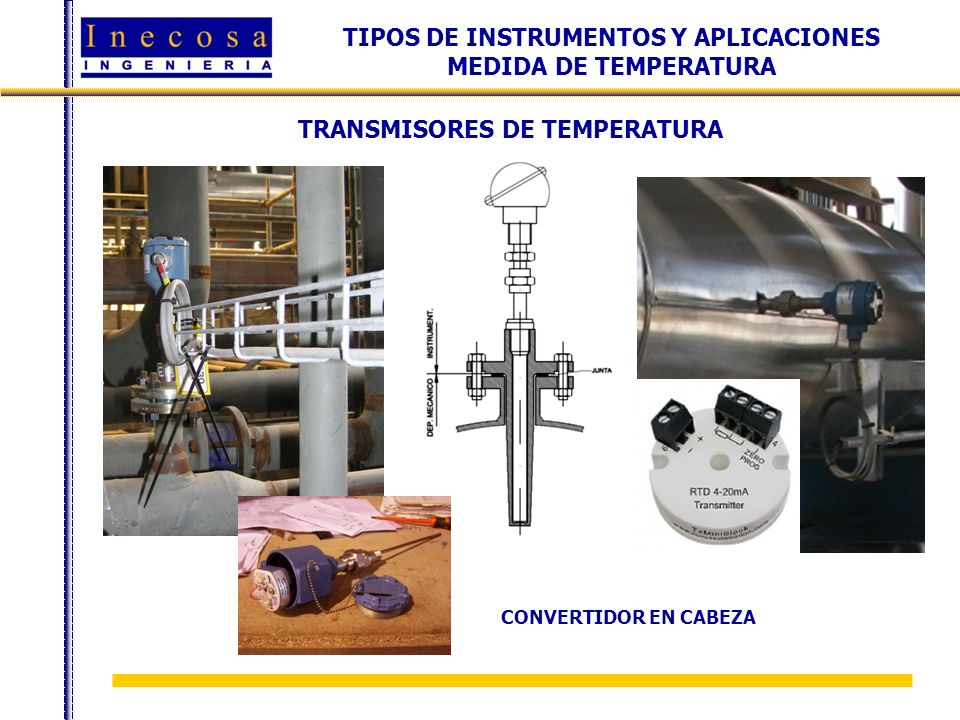

49 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TRANSMISORES DE TEMPERATURA CONVERTIDOR EN CABEZA

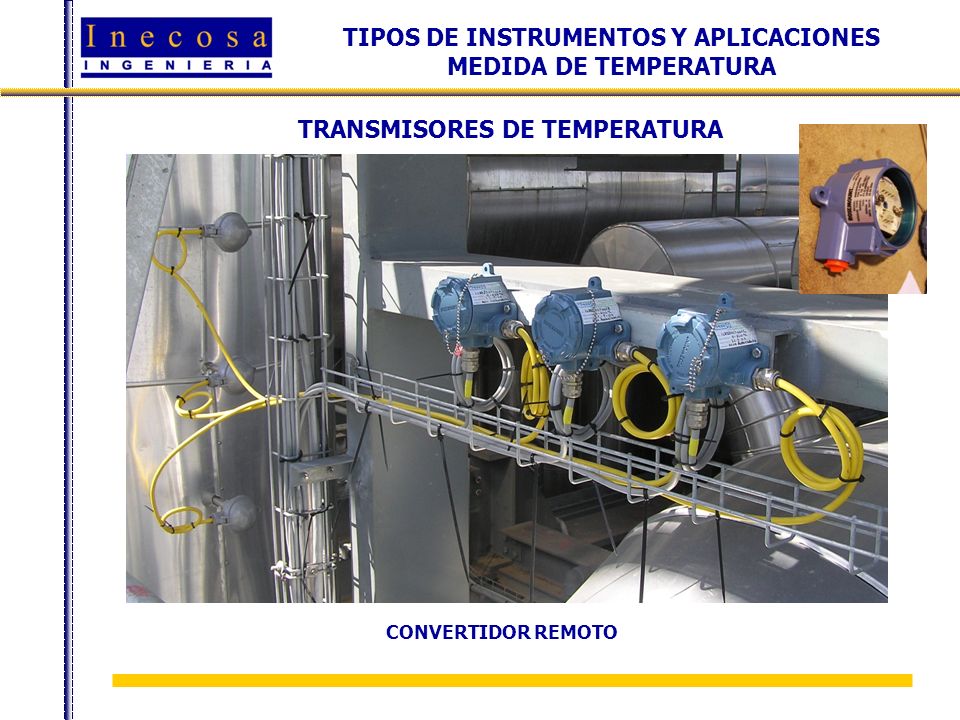

50 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TRANSMISORES DE TEMPERATURA CONVERTIDOR REMOTO

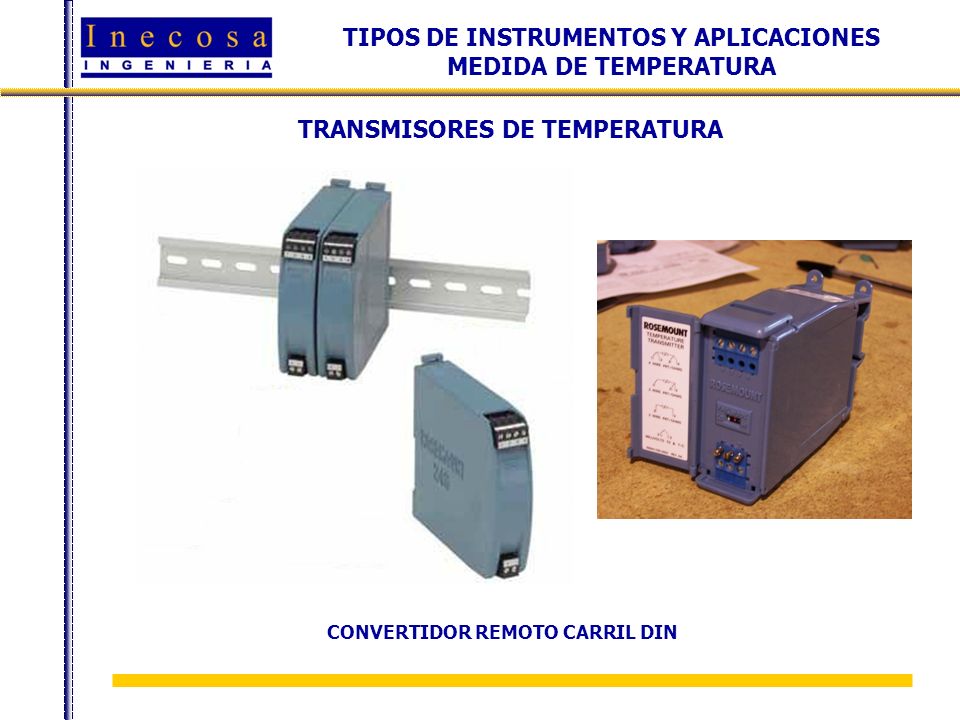

51 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TRANSMISORES DE TEMPERATURA CONVERTIDOR REMOTO CARRIL DIN

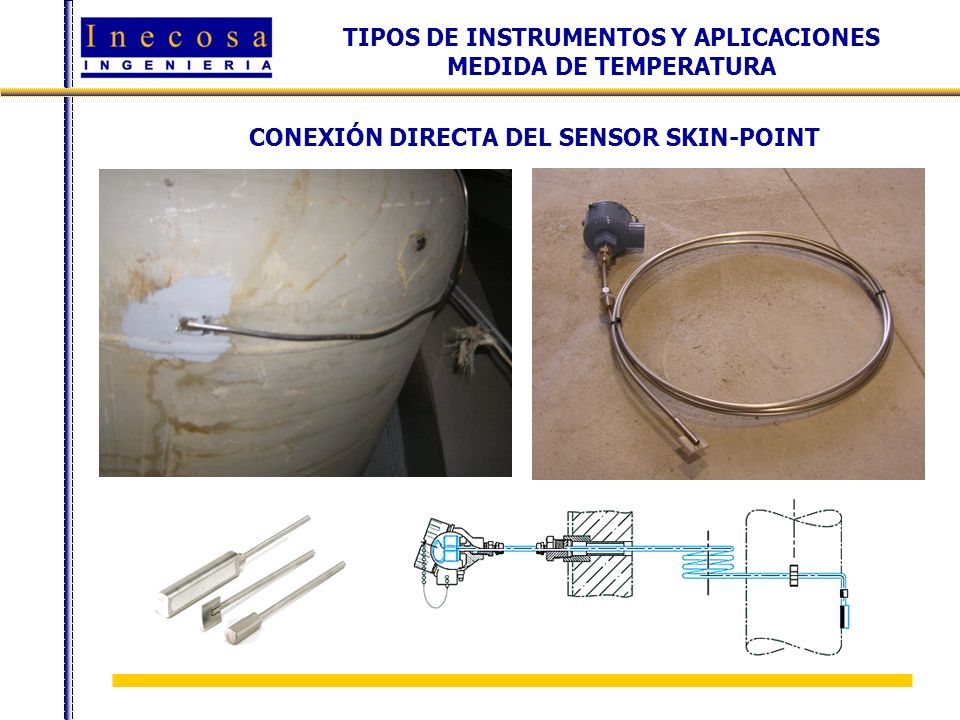

52 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA CONEXIÓN DIRECTA DEL SENSOR SKIN-POINT

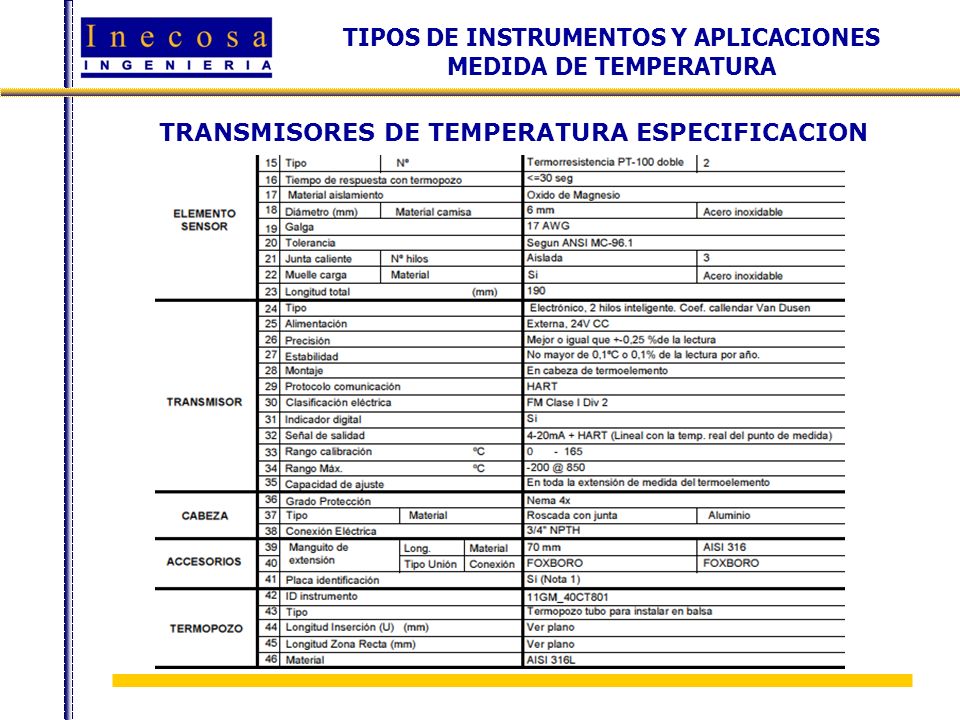

53 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE TEMPERATURA TRANSMISORES DE TEMPERATURA ESPECIFICACION

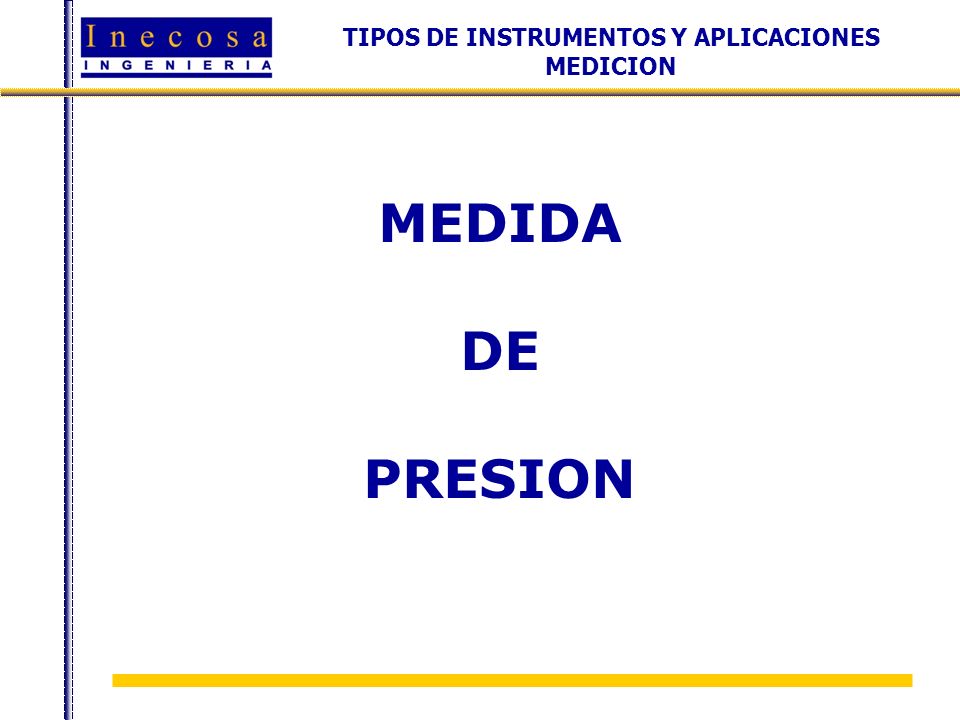

54 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION MEDIDA DE PRESION

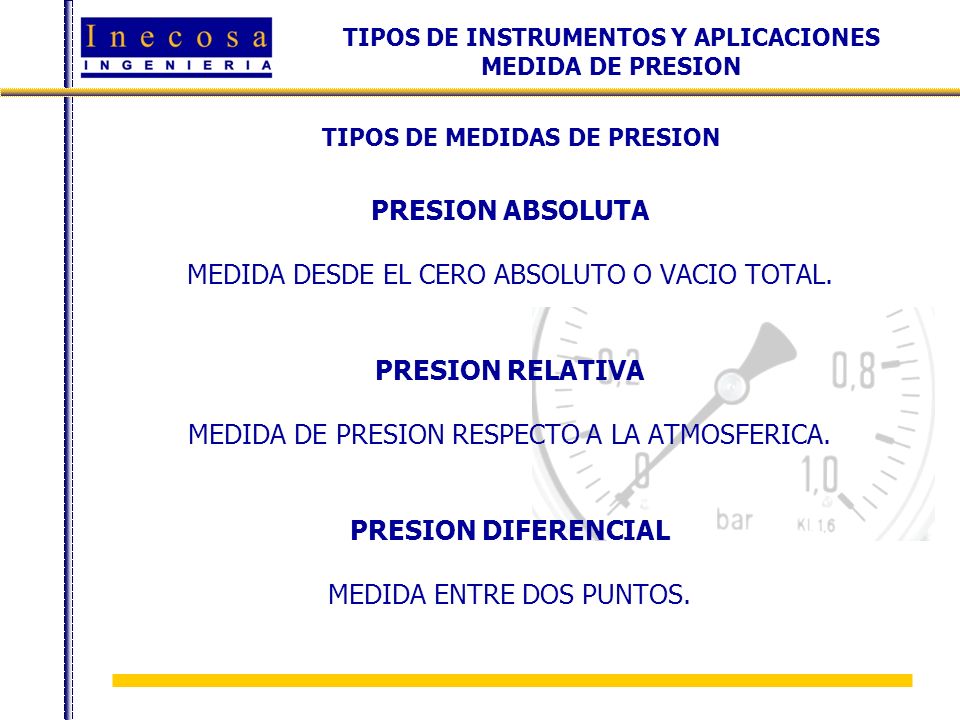

55 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION TIPOS DE MEDIDAS DE PRESION PRESION ABSOLUTA MEDIDA DESDE EL CERO ABSOLUTO O VACIO TOTAL. PRESION RELATIVA MEDIDA DE PRESION RESPECTO A LA ATMOSFERICA. PRESION DIFERENCIAL MEDIDA ENTRE DOS PUNTOS.

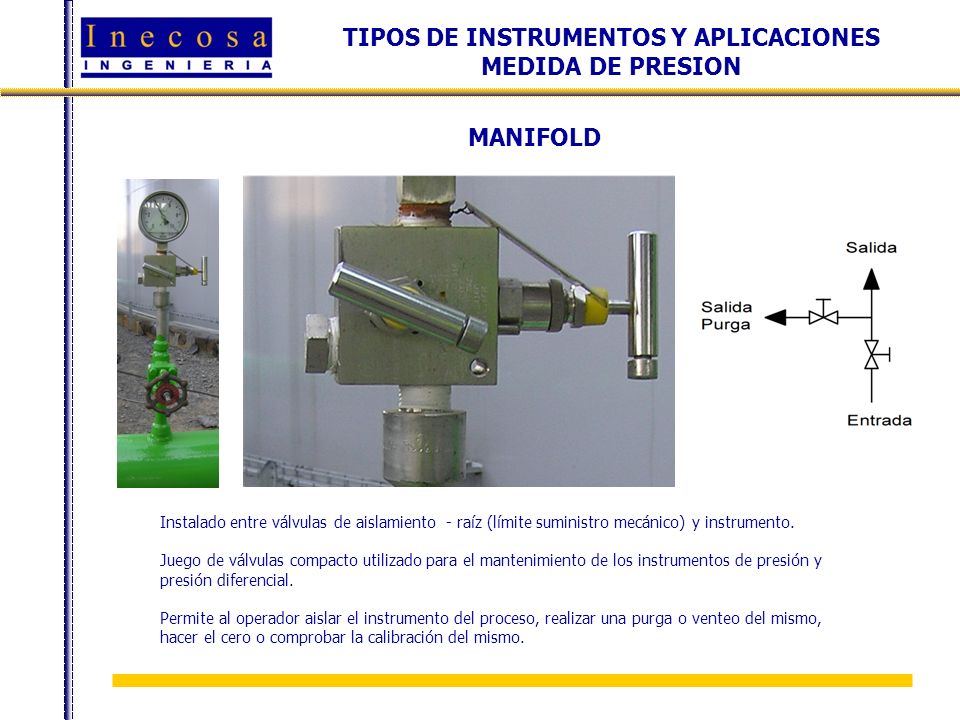

56 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION MANIFOLD Instalado entre válvulas de aislamiento - raíz (límite suministro mecánico) y instrumento. Juego de válvulas compacto utilizado para el mantenimiento de los instrumentos de presión y presión diferencial. Permite al operador aislar el instrumento del proceso, realizar una purga o venteo del mismo, hacer el cero o comprobar la calibración del mismo.

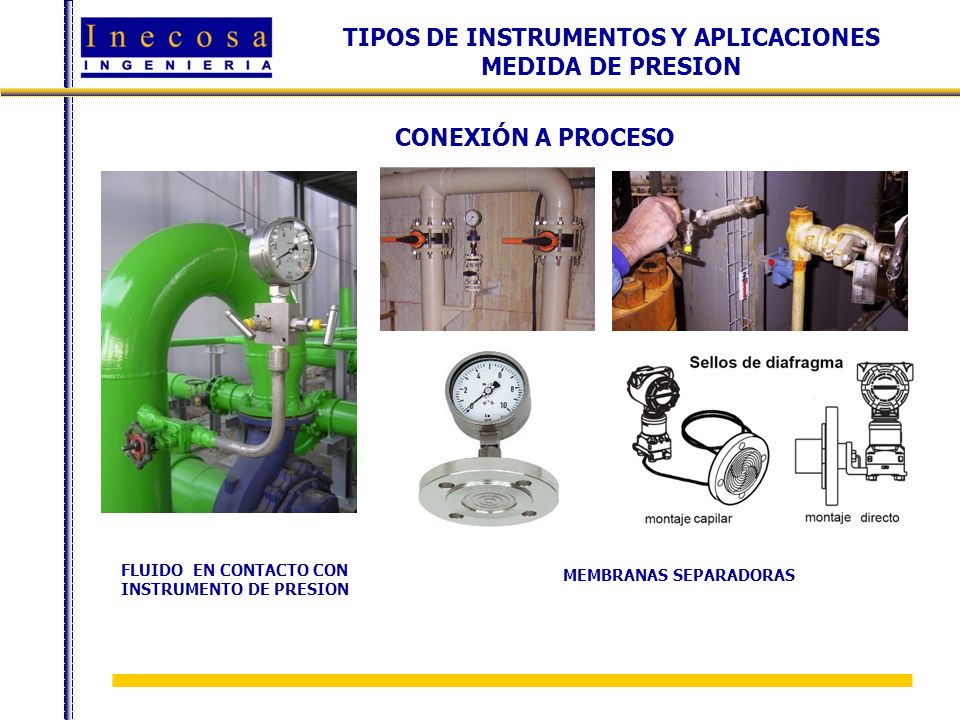

57 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION CONEXIÓN A PROCESO FLUIDO EN CONTACTO CON INSTRUMENTO DE PRESION MEMBRANAS SEPARADORAS

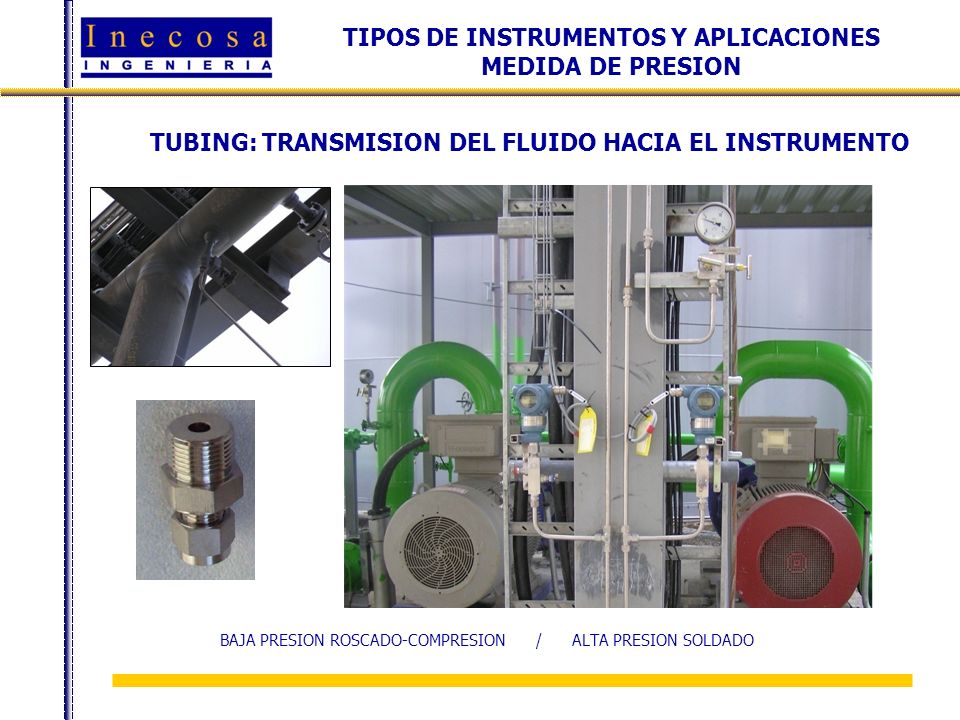

58 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION TUBING: TRANSMISION DEL FLUIDO HACIA EL INSTRUMENTO BAJA PRESION ROSCADO-COMPRESION / ALTA PRESION SOLDADO

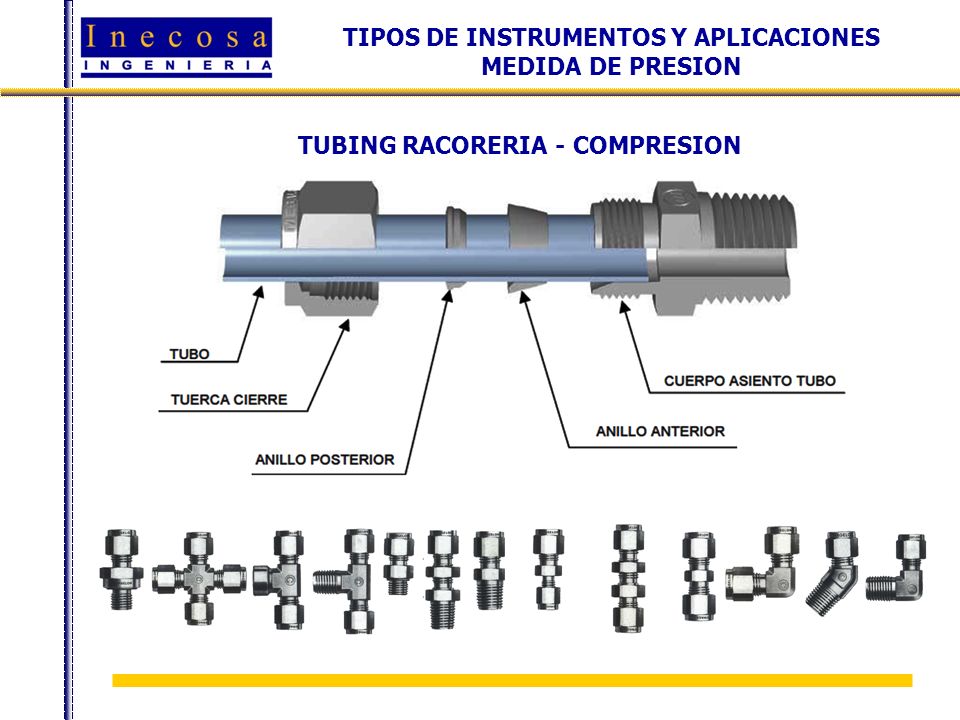

59 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION TUBING RACORERIA - COMPRESION #1MillonPPdimision

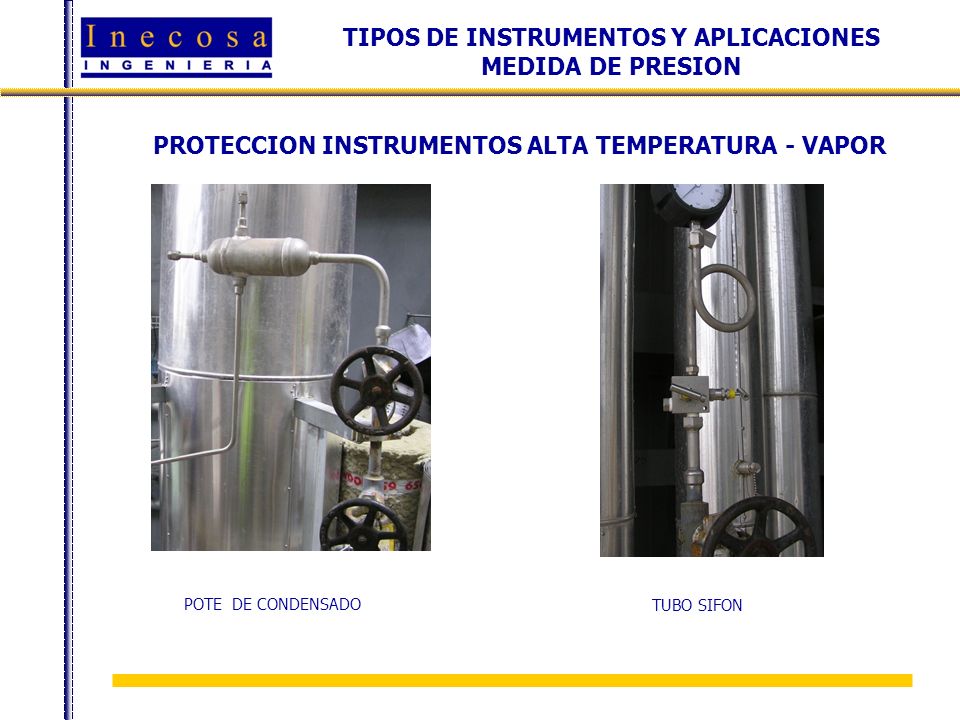

60 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION PROTECCION INSTRUMENTOS ALTA TEMPERATURA - VAPOR POTE DE CONDENSADO TUBO SIFON

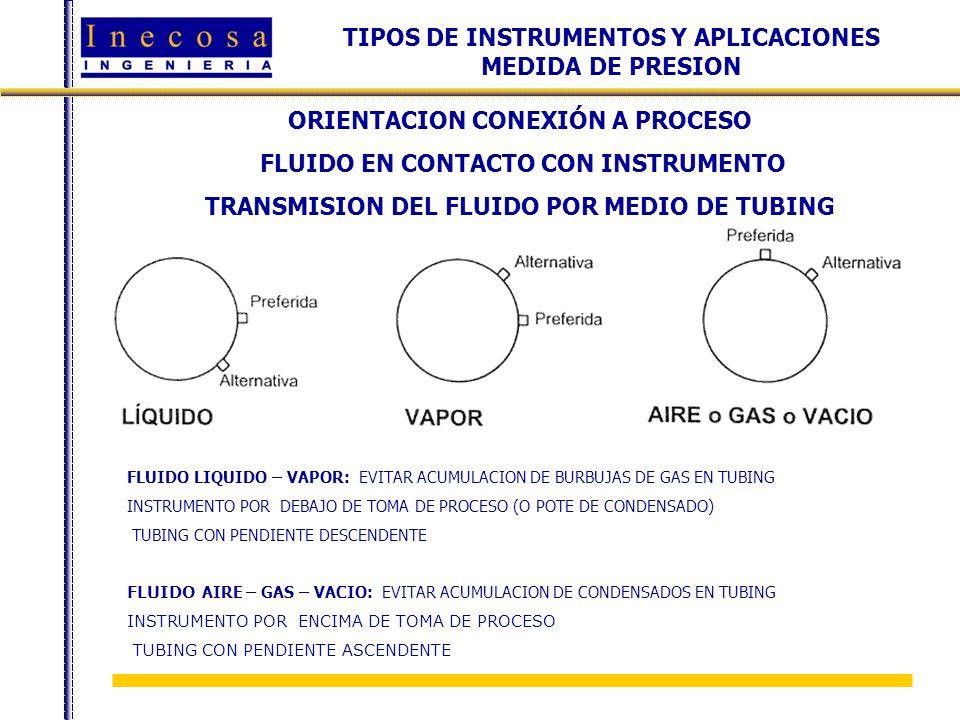

61 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION ORIENTACION CONEXIÓN A PROCESO FLUIDO EN CONTACTO CON INSTRUMENTO TRANSMISION DEL FLUIDO POR MEDIO DE TUBING FLUIDO LIQUIDO – VAPOR: EVITAR ACUMULACION DE BURBUJAS DE GAS EN TUBING INSTRUMENTO POR DEBAJO DE TOMA DE PROCESO (O POTE DE CONDENSADO) TUBING CON PENDIENTE DESCENDENTE FLUIDO AIRE – GAS – VACIO: EVITAR ACUMULACION DE CONDENSADOS EN TUBING INSTRUMENTO POR ENCIMA DE TOMA DE PROCESO TUBING CON PENDIENTE ASCENDENTE

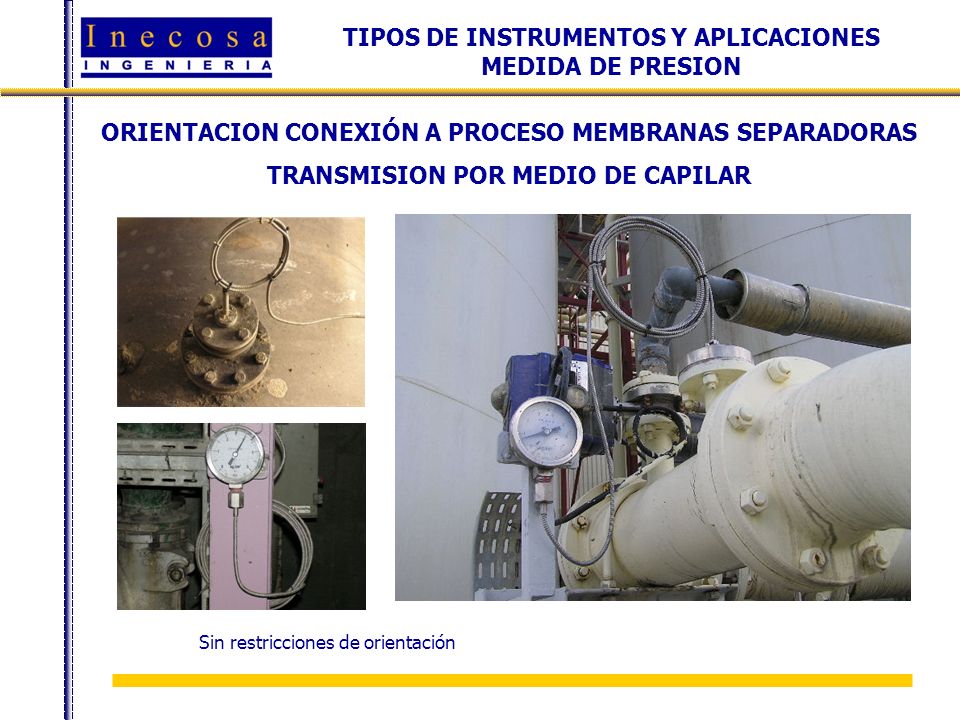

62 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION ORIENTACION CONEXIÓN A PROCESO MEMBRANAS SEPARADORAS TRANSMISION POR MEDIO DE CAPILAR Sin restricciones de orientación

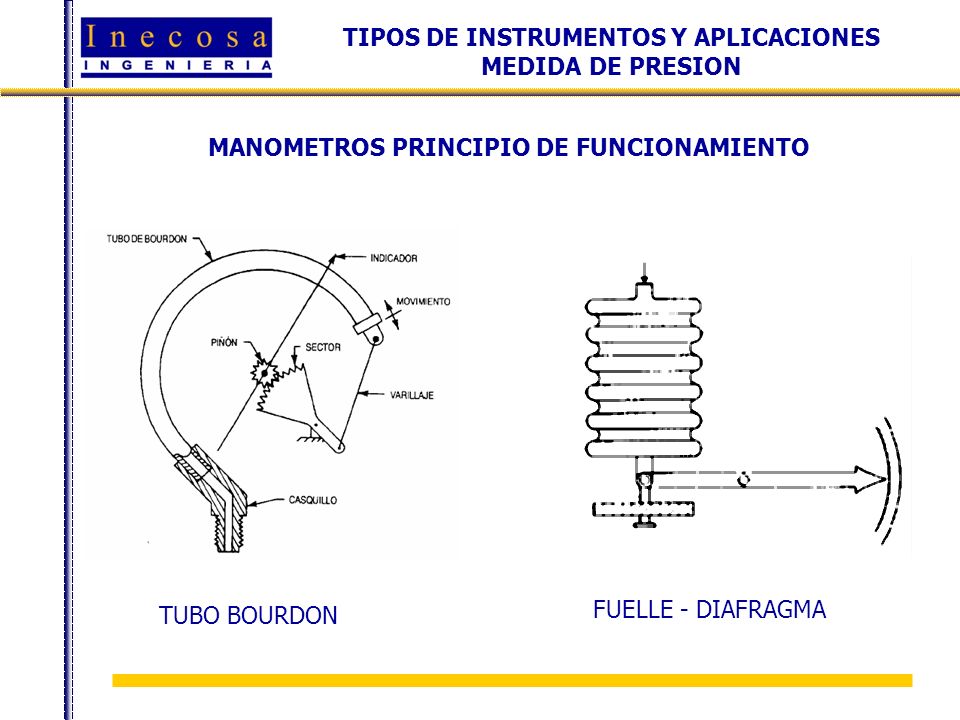

63 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION MANOMETROS PRINCIPIO DE FUNCIONAMIENTO TUBO BOURDON FUELLE - DIAFRAGMA

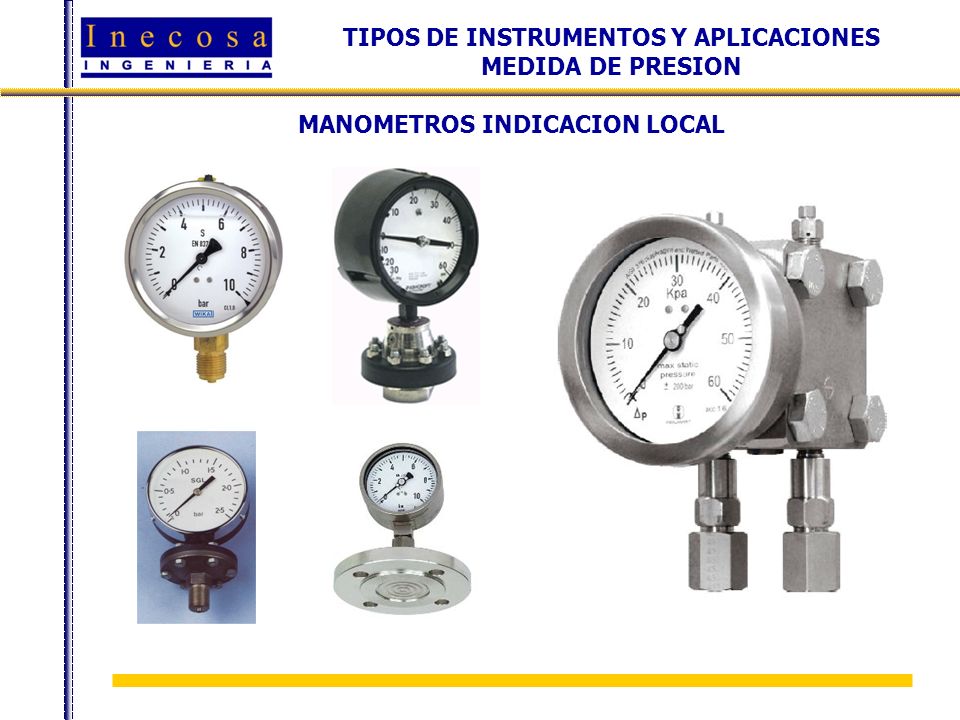

64 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION MANOMETROS INDICACION LOCAL

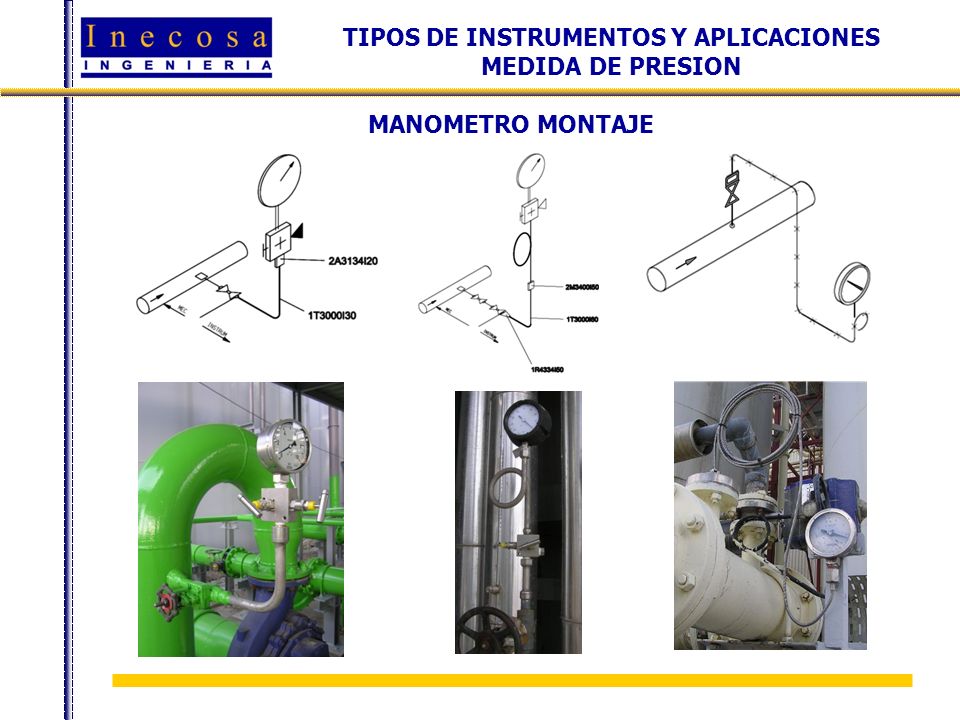

65 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION MANOMETRO MONTAJE

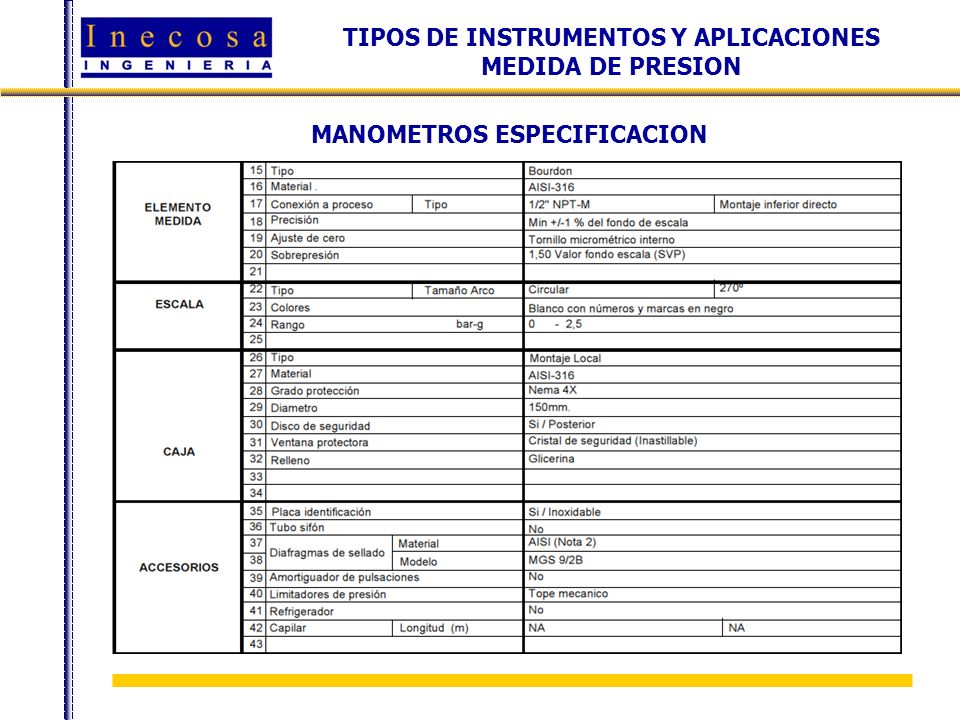

66 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION MANOMETROS ESPECIFICACION

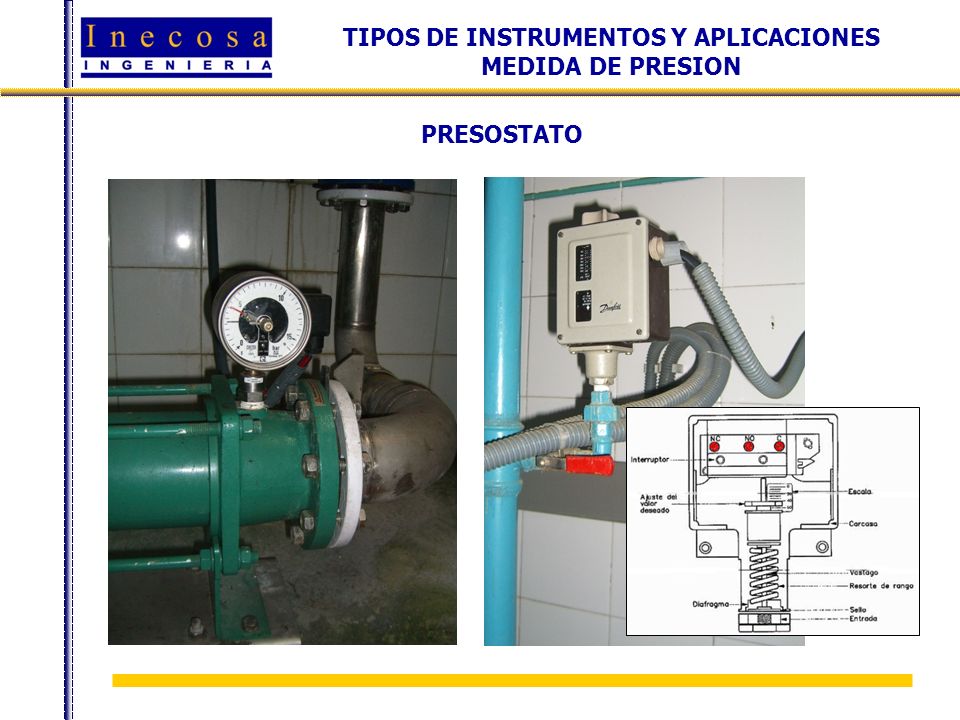

67 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION PRESOSTATO

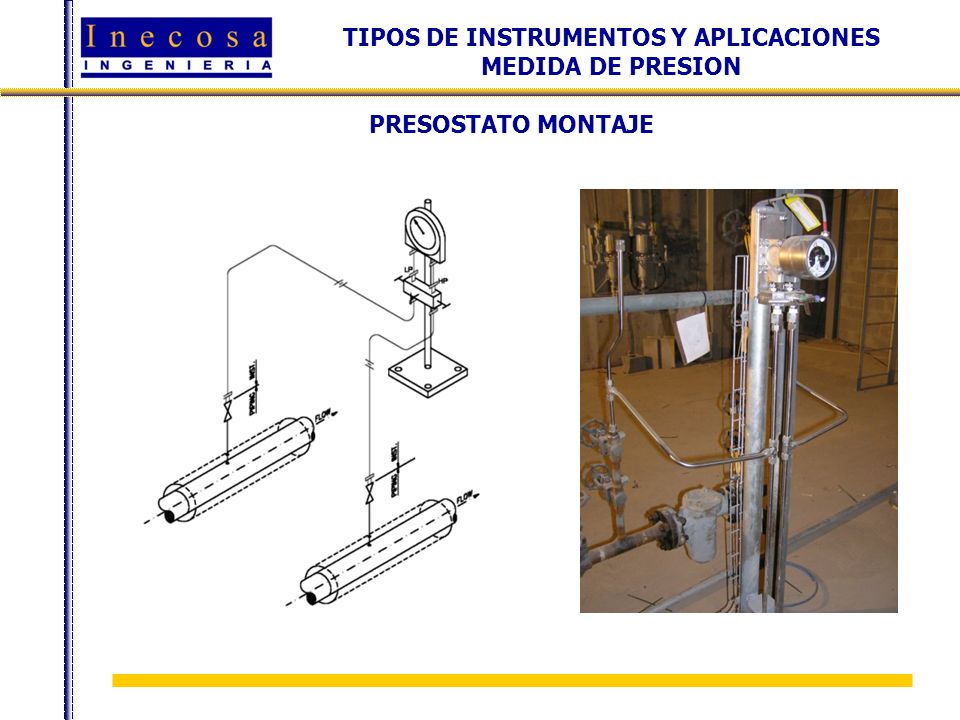

68 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION PRESOSTATO MONTAJE

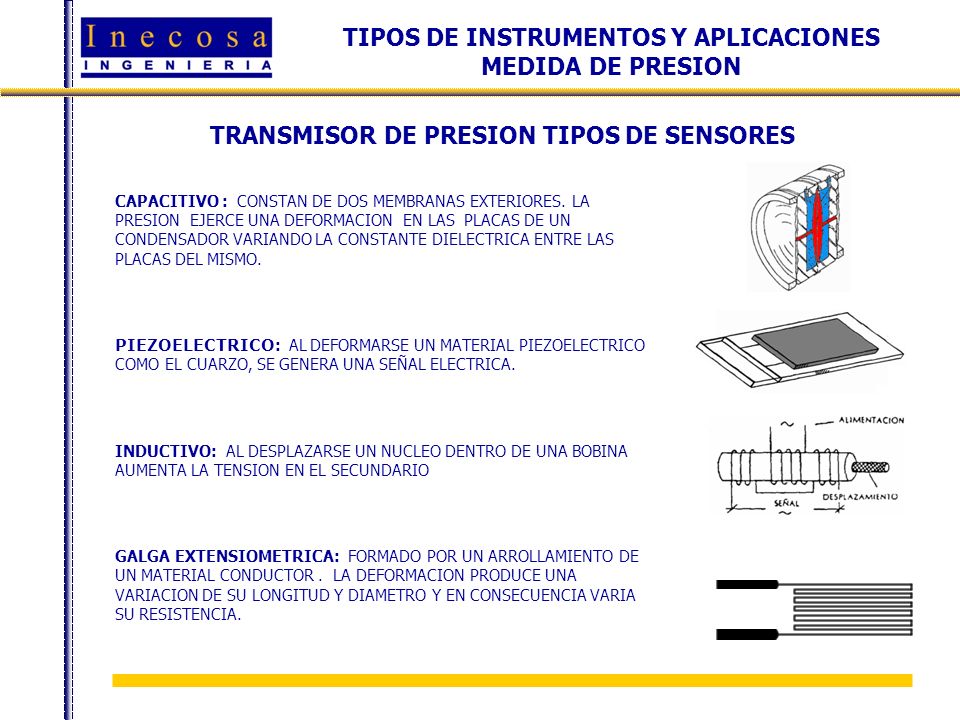

69 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION TRANSMISOR DE PRESION TIPOS DE SENSORES CAPACITIVO : CONSTAN DE DOS MEMBRANAS EXTERIORES. LA PRESION EJERCE UNA DEFORMACION EN LAS PLACAS DE UN CONDENSADOR VARIANDO LA CONSTANTE DIELECTRICA ENTRE LAS PLACAS DEL MISMO. PIEZOELECTRICO : AL DEFORMARSE UN MATERIAL PIEZOELECTRICO COMO EL CUARZO, SE GENERA UNA SEÑAL ELECTRICA. INDUCTIVO: AL DESPLAZARSE UN NUCLEO DENTRO DE UNA BOBINA AUMENTA LA TENSION EN EL SECUNDARIO GALGA EXTENSIOMETRICA: FORMADO POR UN ARROLLAMIENTO DE UN MATERIAL CONDUCTOR. LA DEFORMACION PRODUCE UNA VARIACION DE SU LONGITUD Y DIAMETRO Y EN CONSECUENCIA VARIA SU RESISTENCIA.

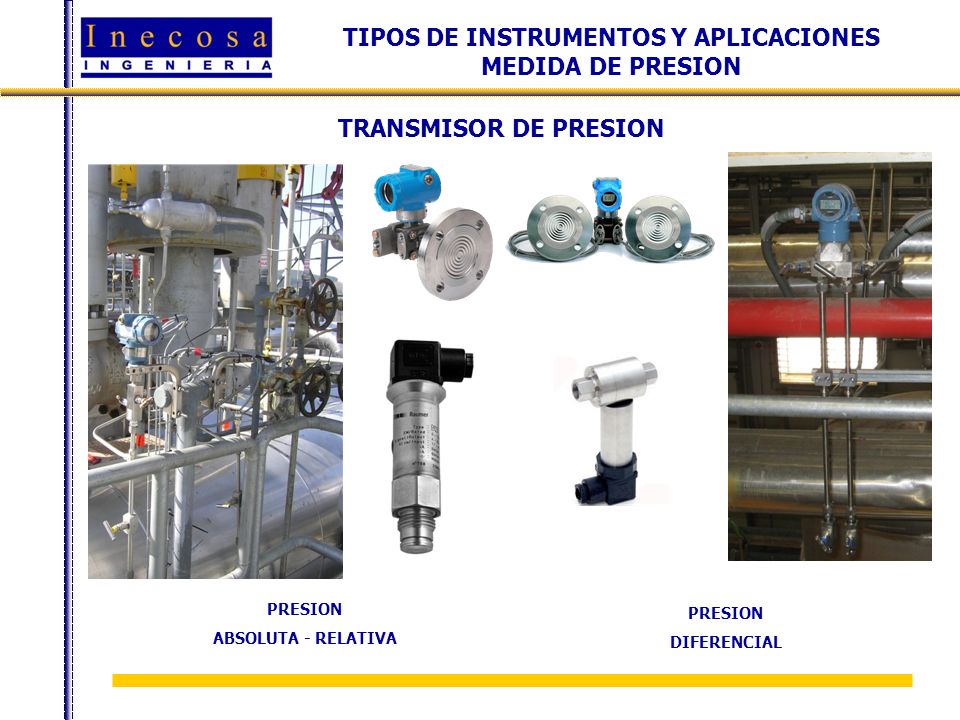

70 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION TRANSMISOR DE PRESION PRESION ABSOLUTA - RELATIVA PRESION DIFERENCIAL

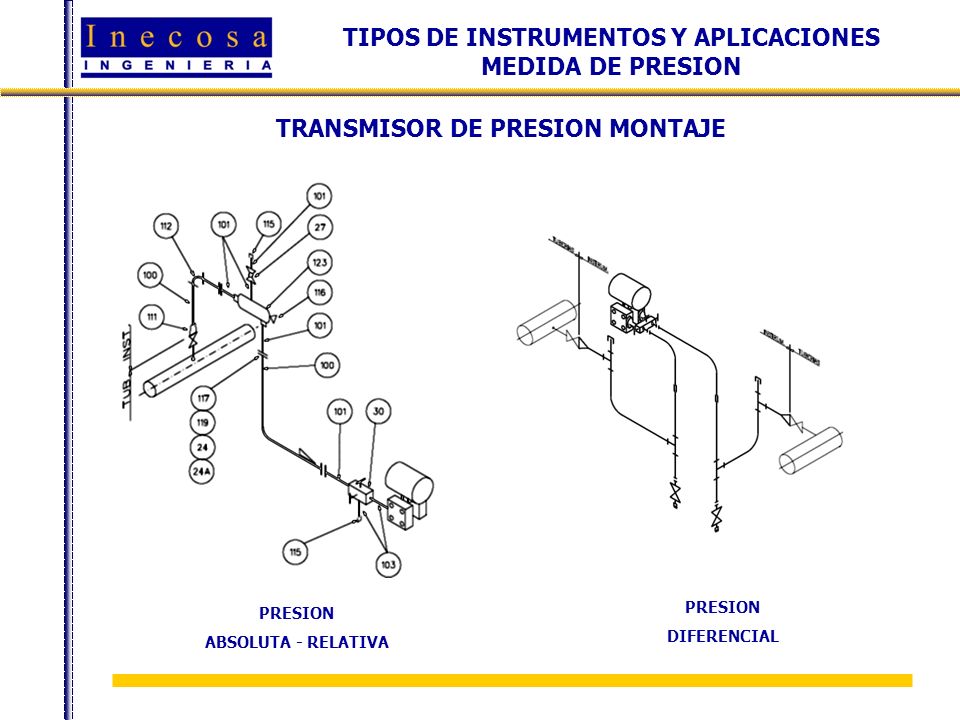

71 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION TRANSMISOR DE PRESION MONTAJE PRESION ABSOLUTA - RELATIVA PRESION DIFERENCIAL

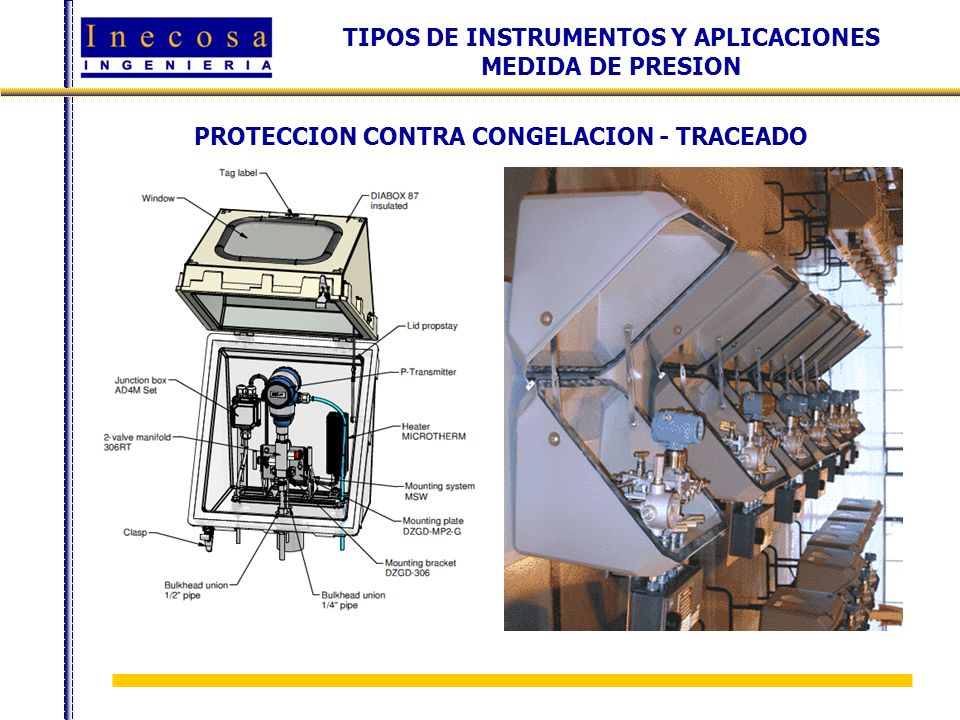

72 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION PROTECCION CONTRA CONGELACION - TRACEADO

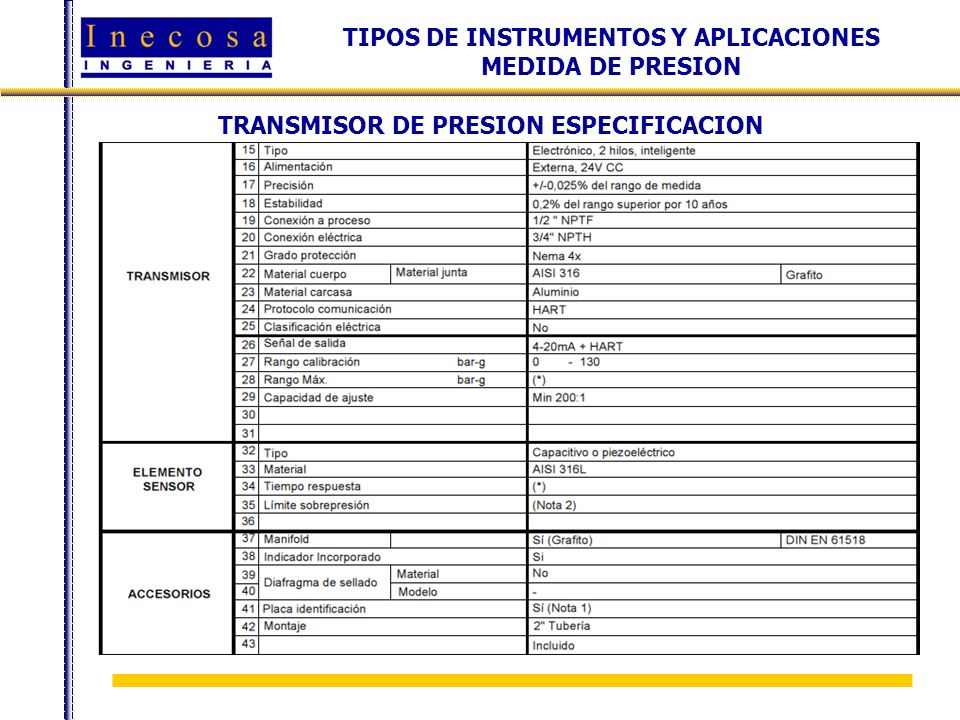

73 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE PRESION TRANSMISOR DE PRESION ESPECIFICACION

74 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION MEDIDA DE CAUDAL

75 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL MEDIDA AREA VARIABLE - ROTAMETROS MEDIDA DE PRESION DIFERENCIAL - PLACA DE ORIFICIO - TOBERA - VENTURI - TUBO PITOT MEDIDA DE VELOCIDAD - TURBINA - ELECTROMAGNETICO - VORTEX - ULTRASONICO MEDIDA DE MASA - CORIOLIS - MASICO TERMICO MEDIDA VOLUMETRICA - DESPLAZAMIENTO POSITIVO CLASIFICACION DE MEDIDORES DE CAUDAL SEGÚN PRINCIPIO DE MEDIDA

76 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL ESTADISTICA VENTAS EUROPA

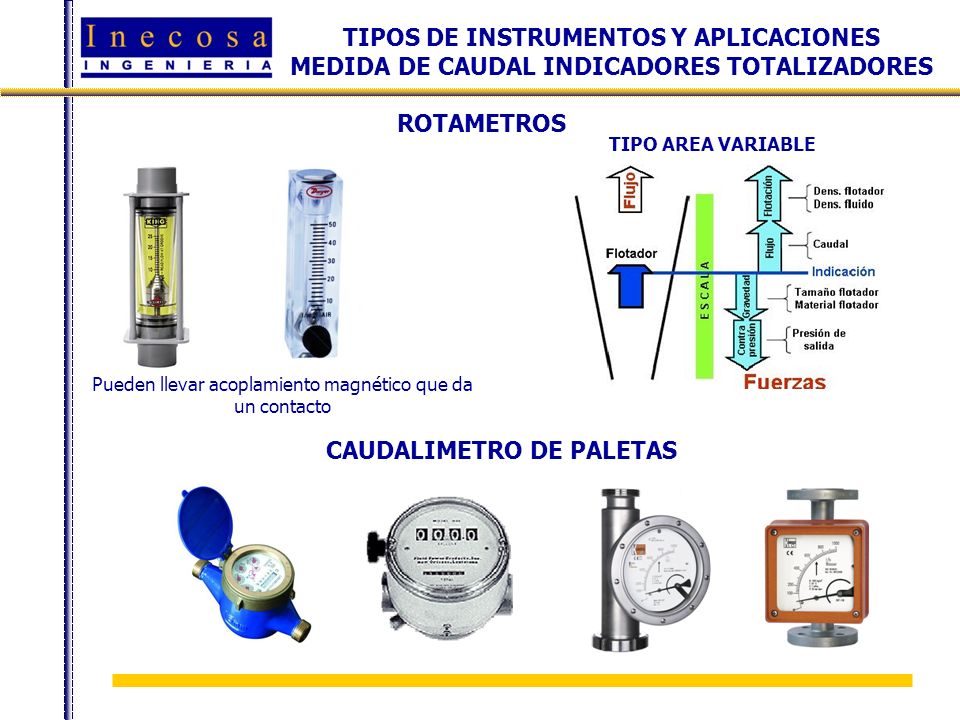

77 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL INDICADORES TOTALIZADORES ROTAMETROS Pueden llevar acoplamiento magnético que da un contacto TIPO AREA VARIABLE CAUDALIMETRO DE PALETAS

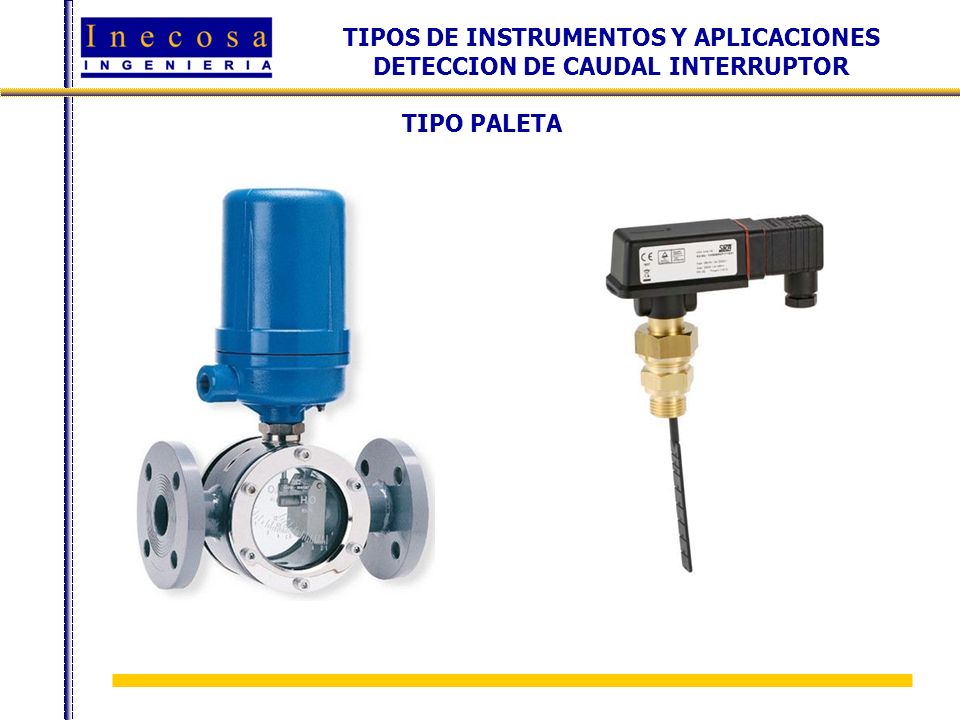

78 TIPOS DE INSTRUMENTOS Y APLICACIONES DETECCION DE CAUDAL INTERRUPTOR TIPO PALETA

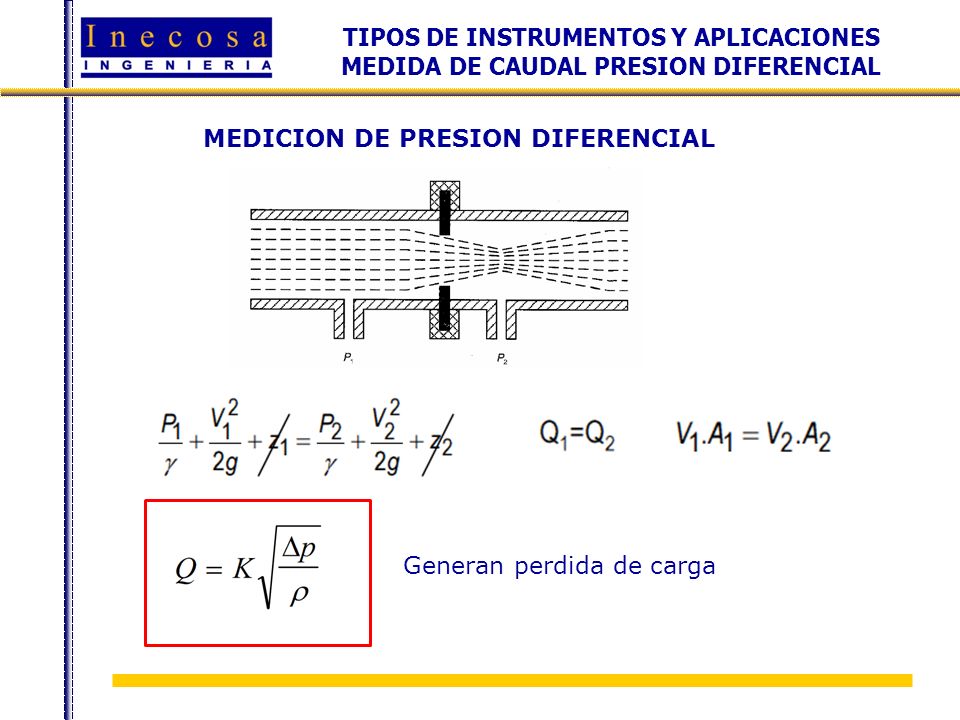

79 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL PRESION DIFERENCIAL MEDICION DE PRESION DIFERENCIAL Generan perdida de carga

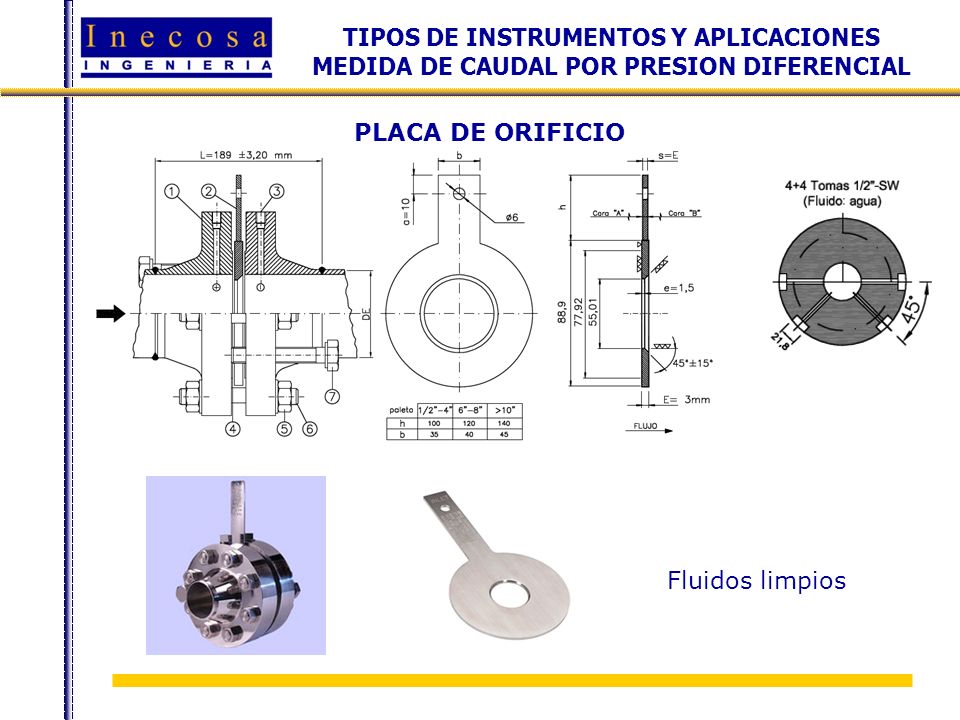

80 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL PLACA DE ORIFICIO Fluidos limpios

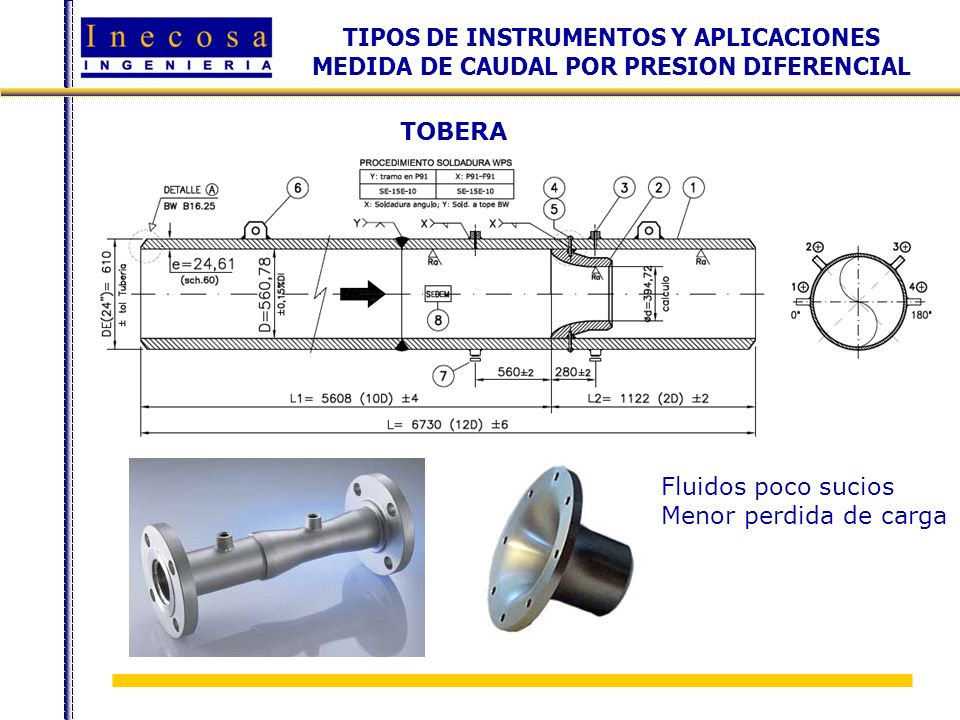

81 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL TOBERA Fluidos poco sucios Menor perdida de carga

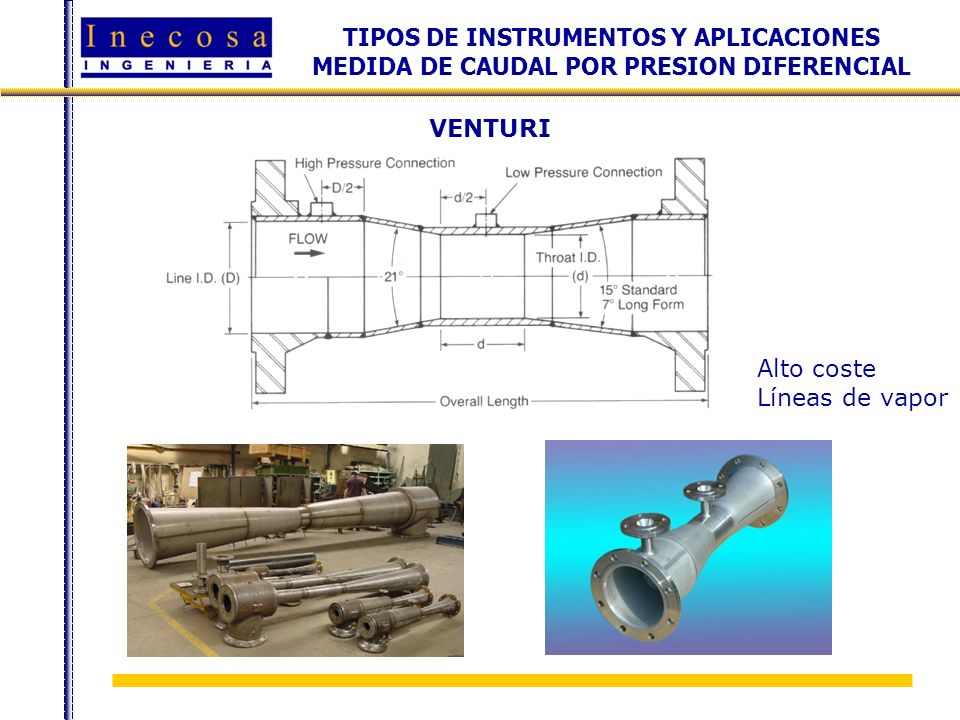

82 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL VENTURI Alto coste Líneas de vapor

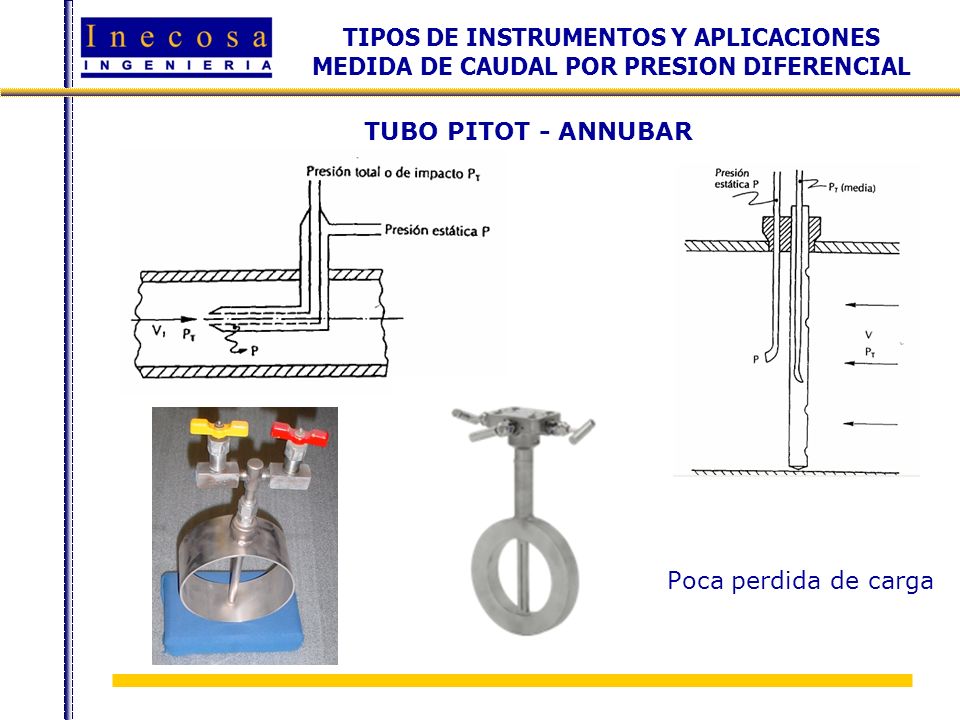

83 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL TUBO PITOT - ANNUBAR Poca perdida de carga

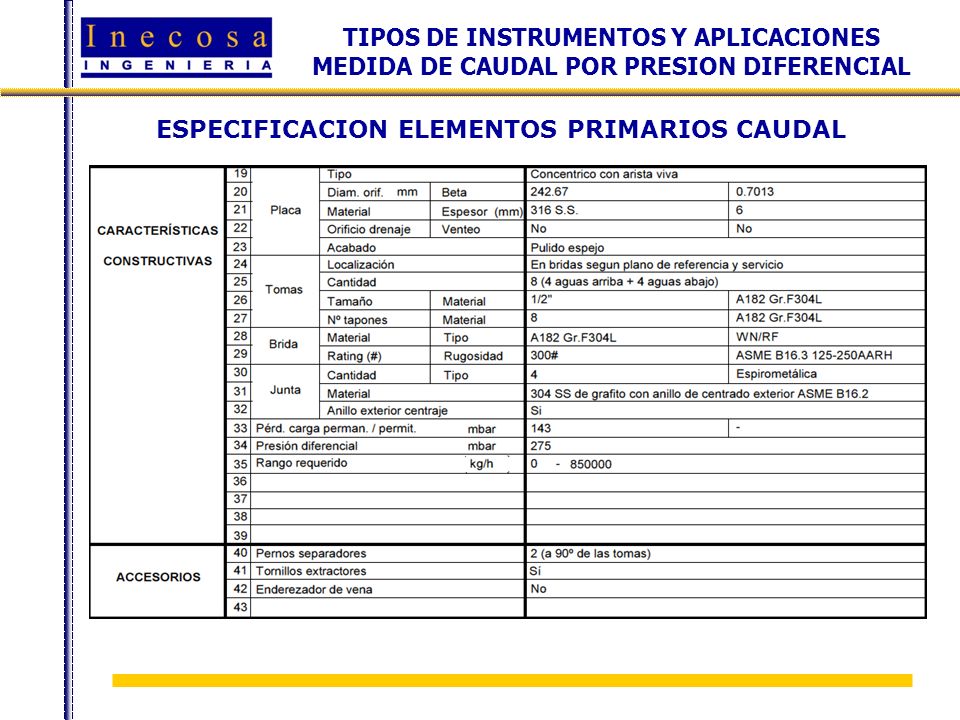

84 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL ESPECIFICACION ELEMENTOS PRIMARIOS CAUDAL

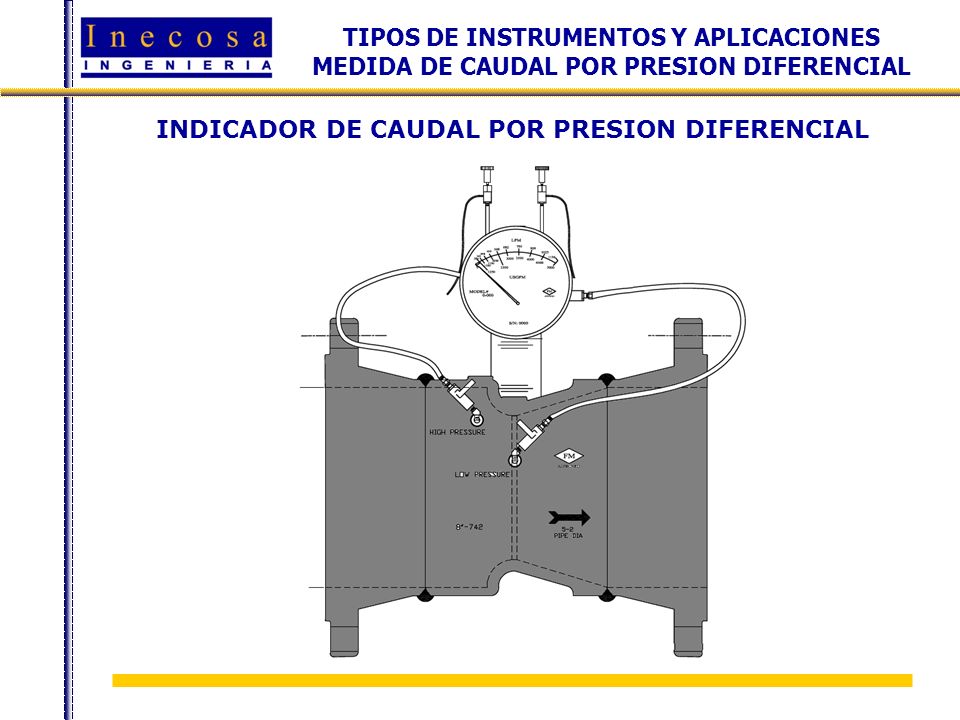

85 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL INDICADOR DE CAUDAL POR PRESION DIFERENCIAL

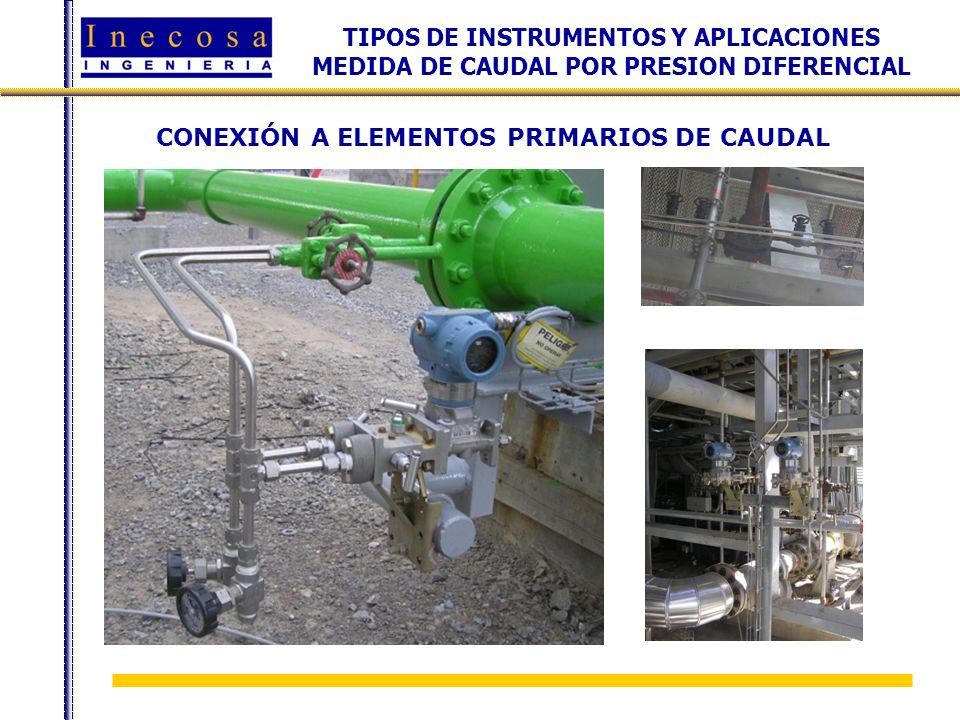

86 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL CONEXIÓN A ELEMENTOS PRIMARIOS DE CAUDAL

87 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR PRESION DIFERENCIAL MONTAJE TRANSMISOR CAUDAL POR PRESION DIFERENCIAL

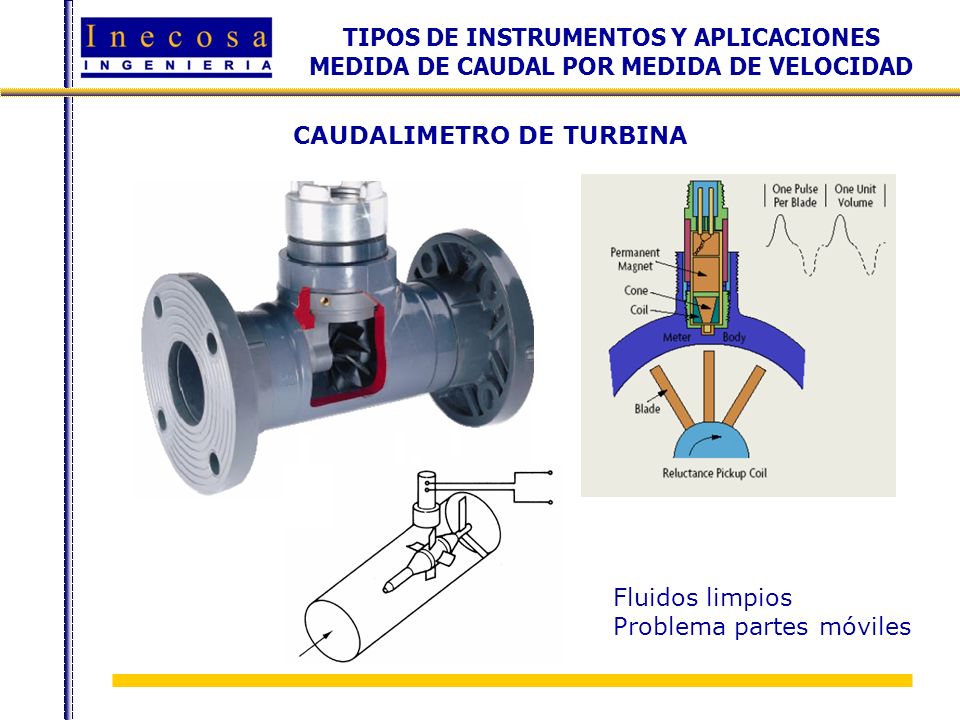

88 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA DE VELOCIDAD CAUDALIMETRO DE TURBINA Fluidos limpios Problema partes móviles

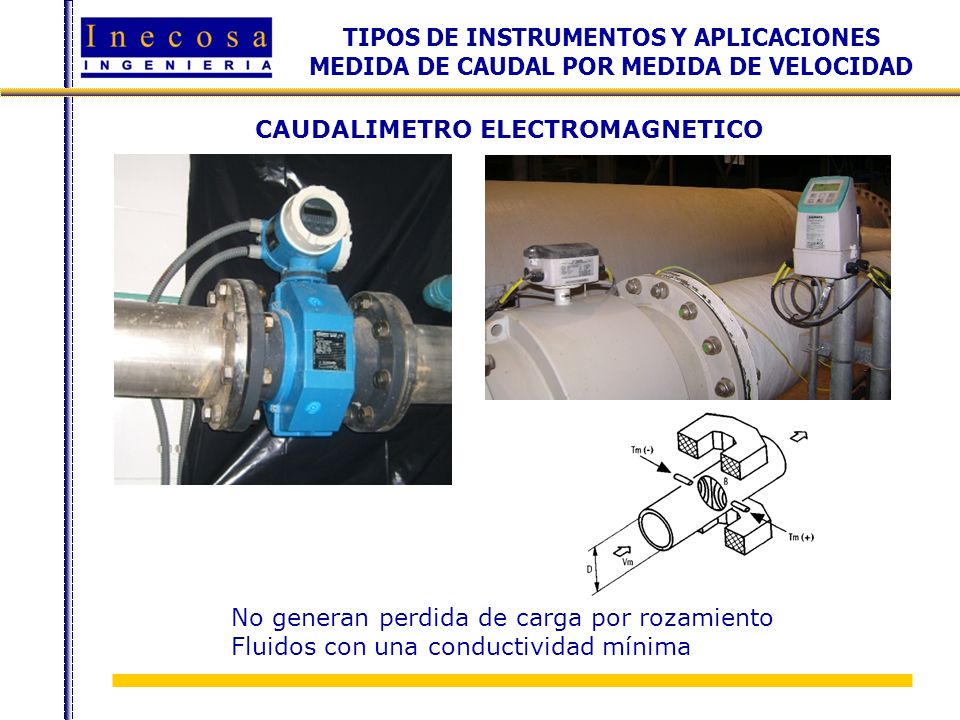

89 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA DE VELOCIDAD CAUDALIMETRO ELECTROMAGNETICO No generan perdida de carga por rozamiento Fluidos con una conductividad mínima

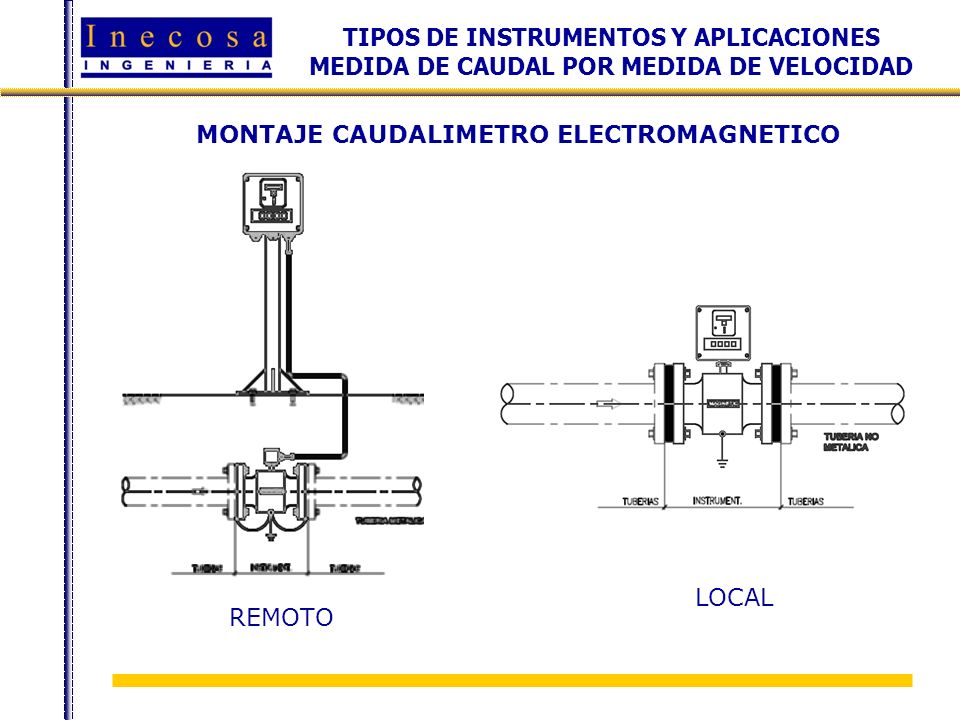

90 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA DE VELOCIDAD MONTAJE CAUDALIMETRO ELECTROMAGNETICO REMOTO LOCAL

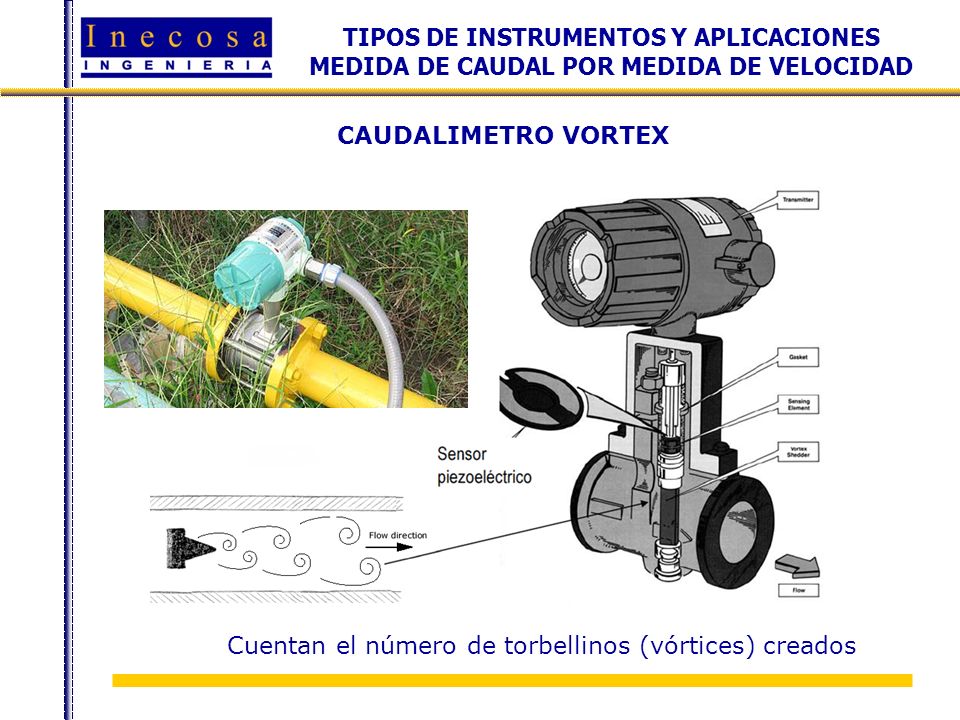

91 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA DE VELOCIDAD CAUDALIMETRO VORTEX Cuentan el número de torbellinos (vórtices) creados

92 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA DE VELOCIDAD CAUDALIMETRO ULTRASONICO DOPPLER CORRELACION CRUZADA

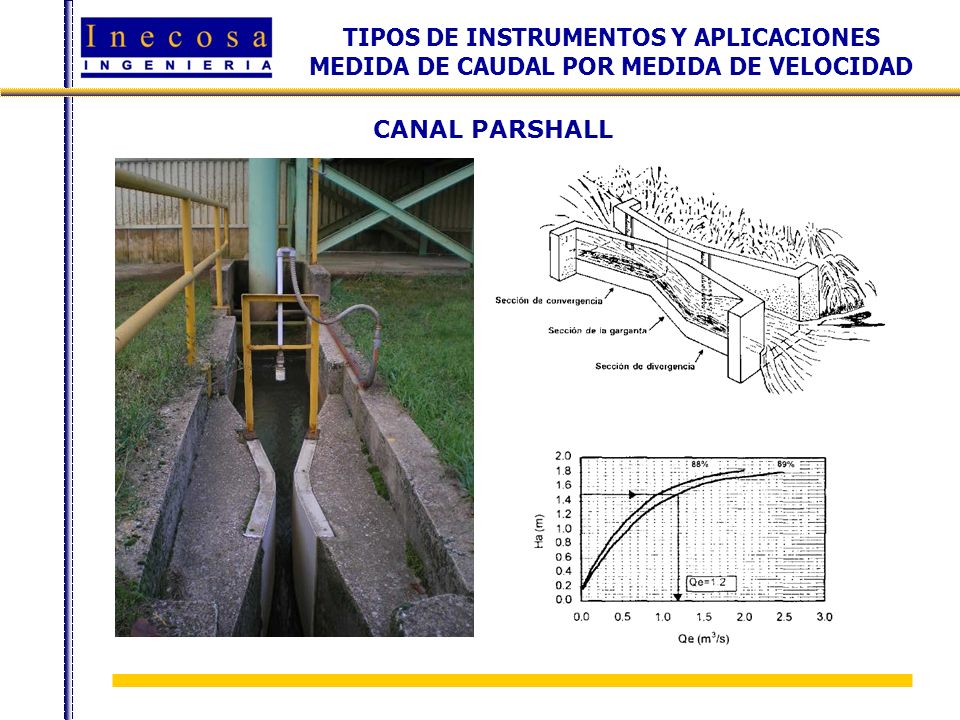

93 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA DE VELOCIDAD CANAL PARSHALL

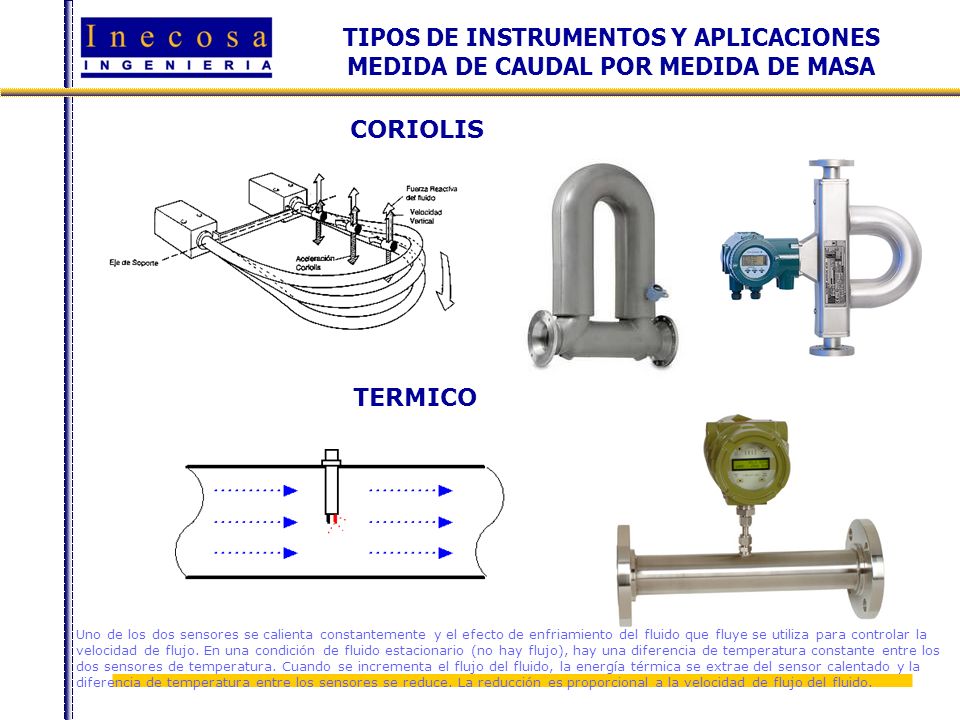

94 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA DE MASA CORIOLIS TERMICO Uno de los dos sensores se calienta constantemente y el efecto de enfriamiento del fluido que fluye se utiliza para controlar la velocidad de flujo. En una condición de fluido estacionario (no hay flujo), hay una diferencia de temperatura constante entre los dos sensores de temperatura. Cuando se incrementa el flujo del fluido, la energía térmica se extrae del sensor calentado y la diferencia de temperatura entre los sensores se reduce. La reducción es proporcional a la velocidad de flujo del fluido.

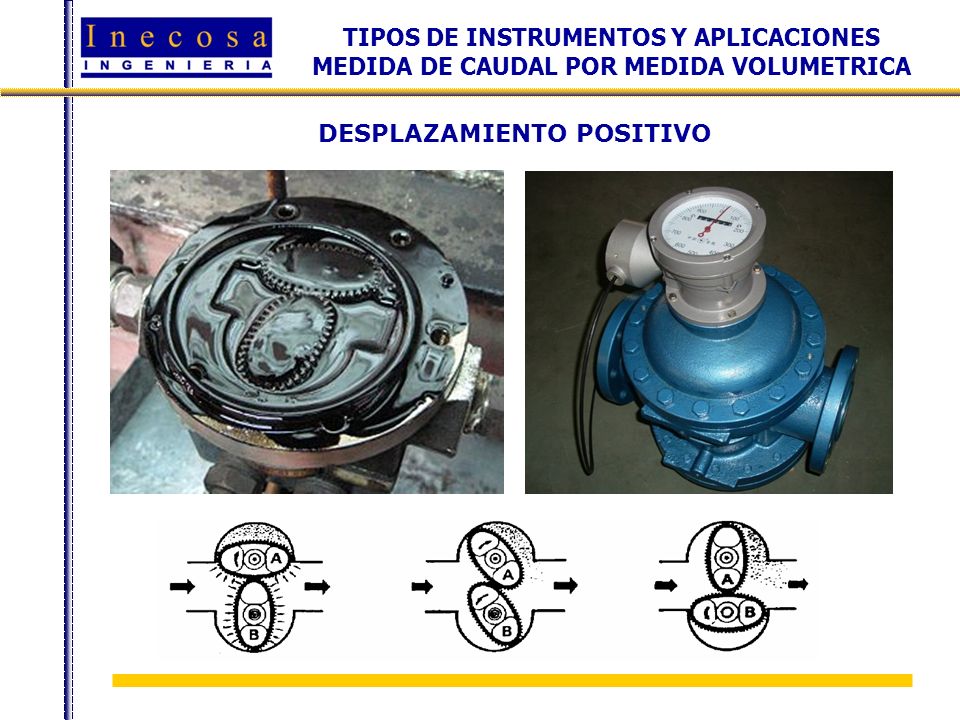

95 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE CAUDAL POR MEDIDA VOLUMETRICA DESPLAZAMIENTO POSITIVO

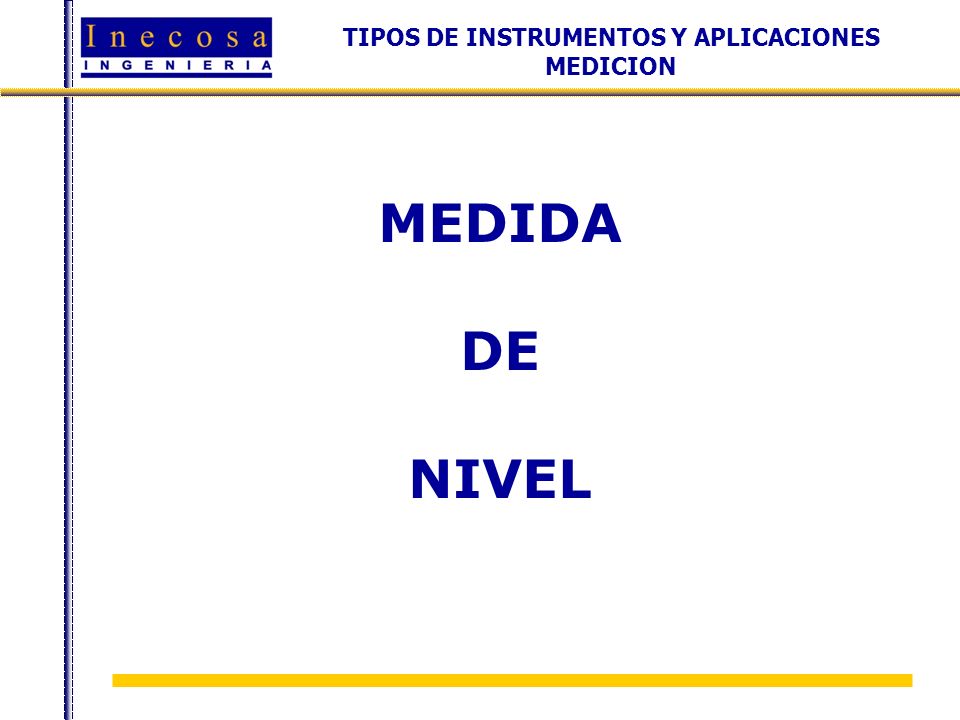

96 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION MEDIDA DE NIVEL

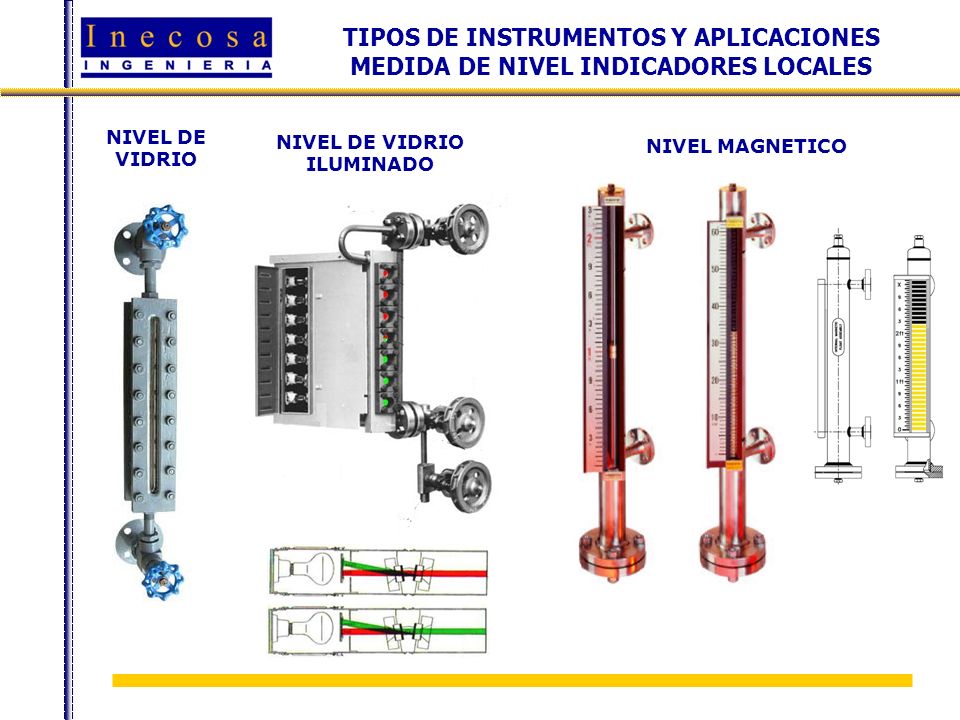

97 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL INDICADORES LOCALES NIVEL DE VIDRIO NIVEL DE VIDRIO ILUMINADO NIVEL MAGNETICO

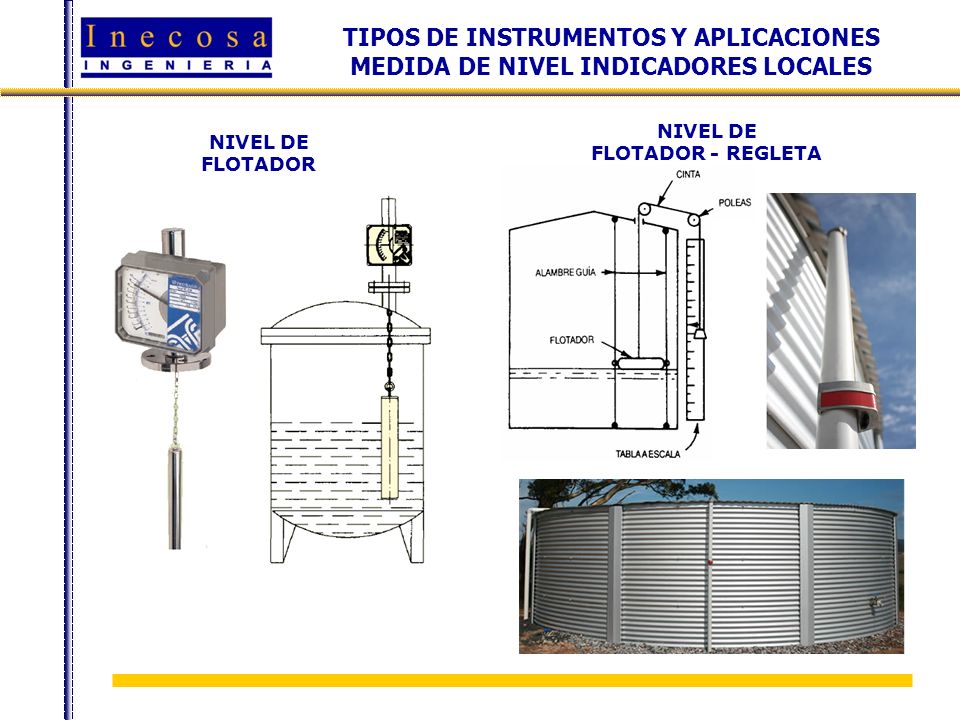

98 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL INDICADORES LOCALES NIVEL DE FLOTADOR NIVEL DE FLOTADOR - REGLETA

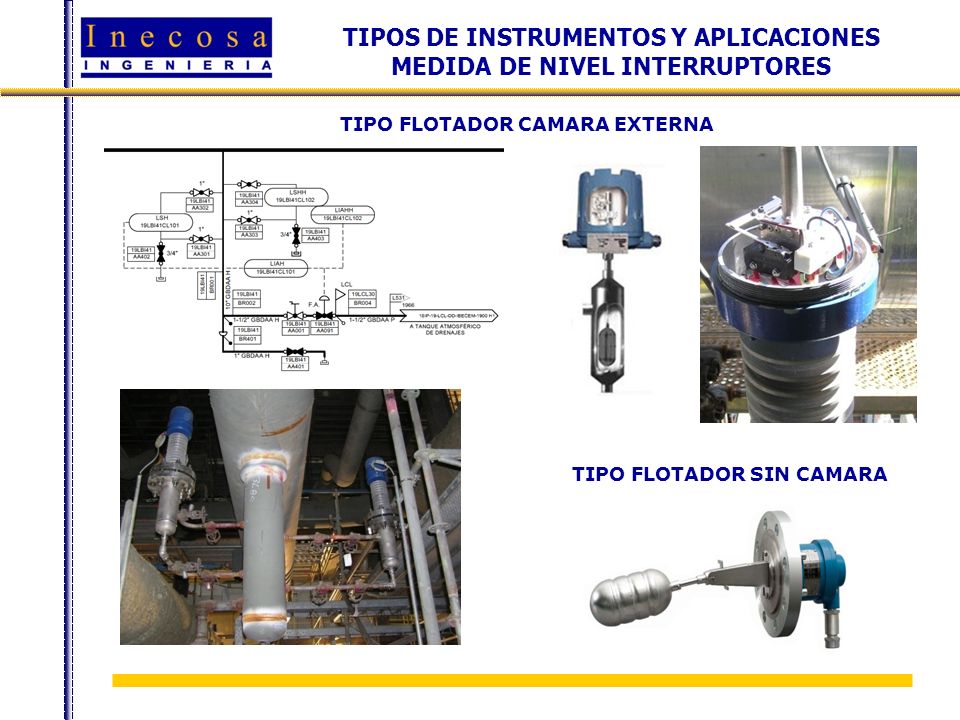

99 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL INTERRUPTORES TIPO FLOTADOR CAMARA EXTERNA TIPO FLOTADOR SIN CAMARA

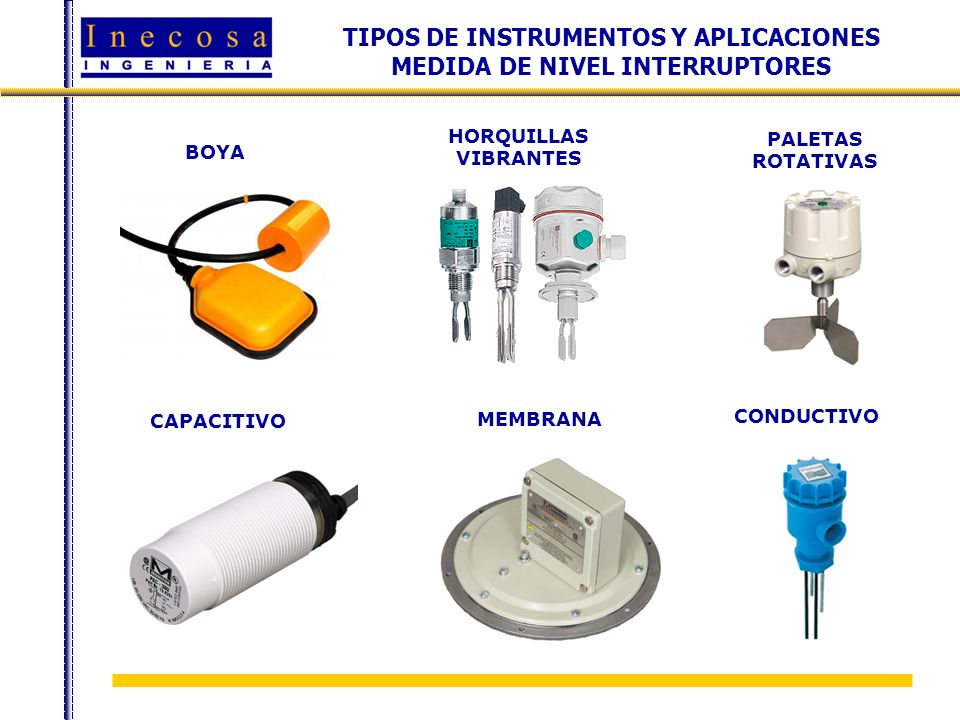

100 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL INTERRUPTORES BOYA HORQUILLAS VIBRANTES PALETAS ROTATIVAS CAPACITIVO MEMBRANA CONDUCTIVO

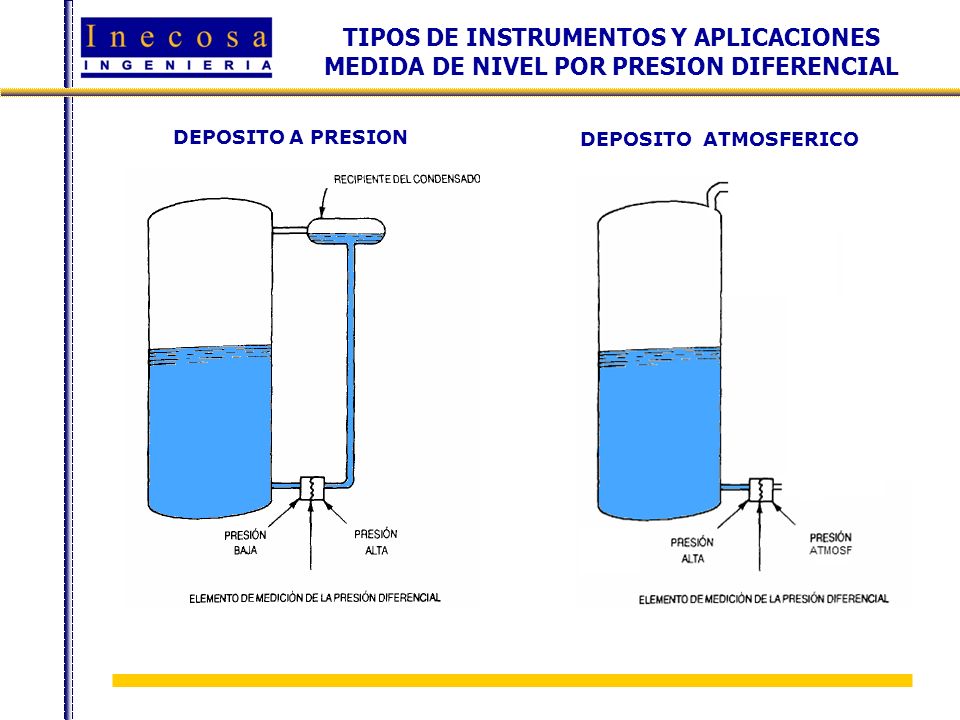

101 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL POR PRESION DIFERENCIAL DEPOSITO A PRESION DEPOSITO ATMOSFERICO

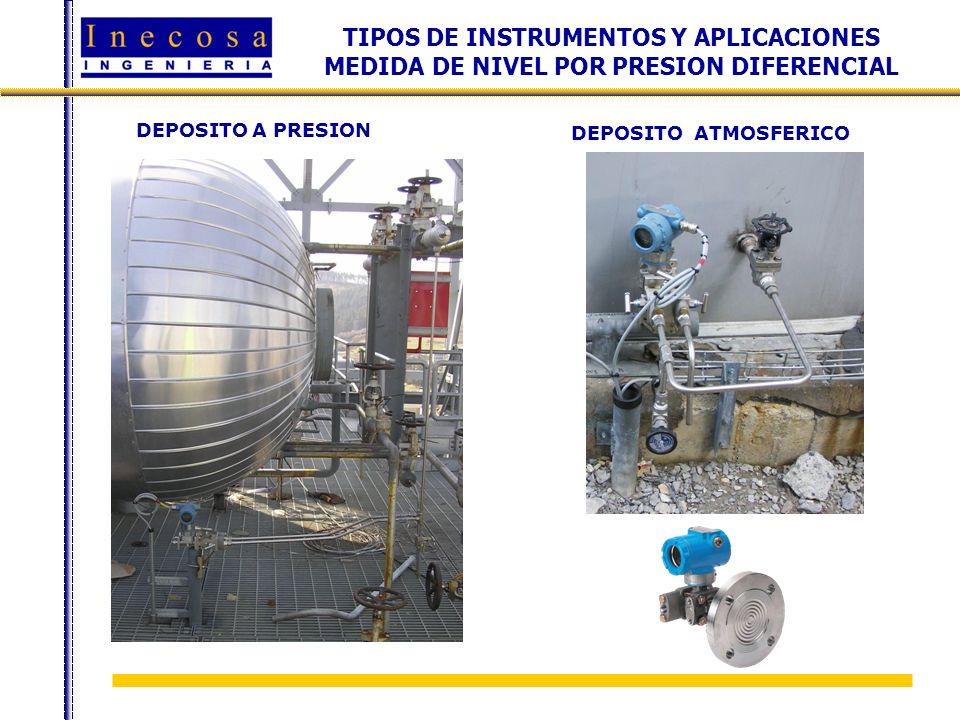

102 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL POR PRESION DIFERENCIAL DEPOSITO A PRESION DEPOSITO ATMOSFERICO

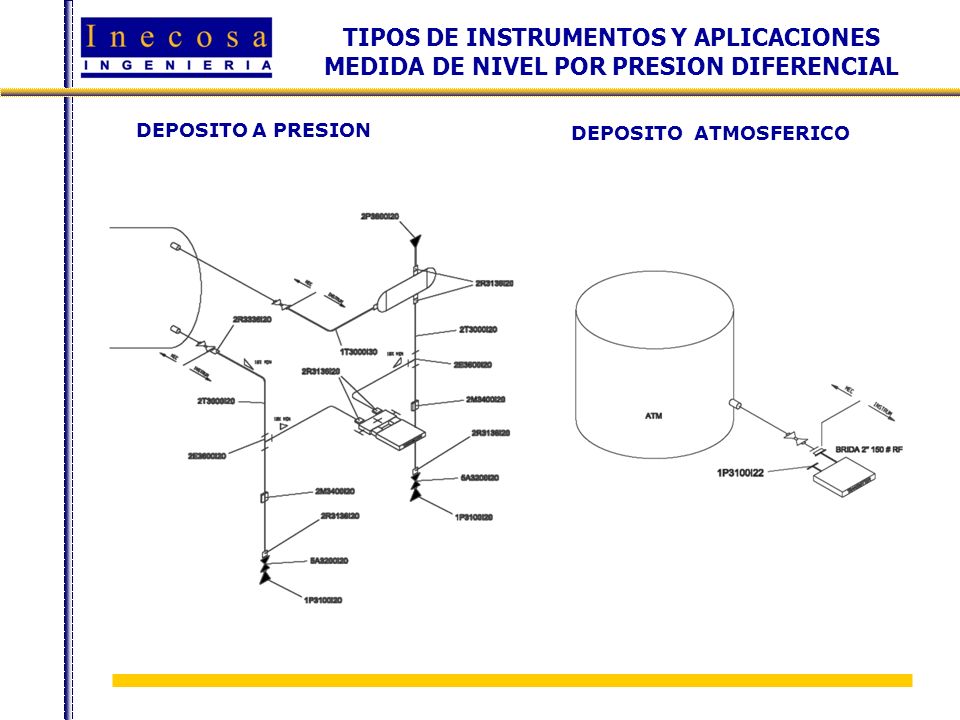

103 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL POR PRESION DIFERENCIAL DEPOSITO A PRESION DEPOSITO ATMOSFERICO

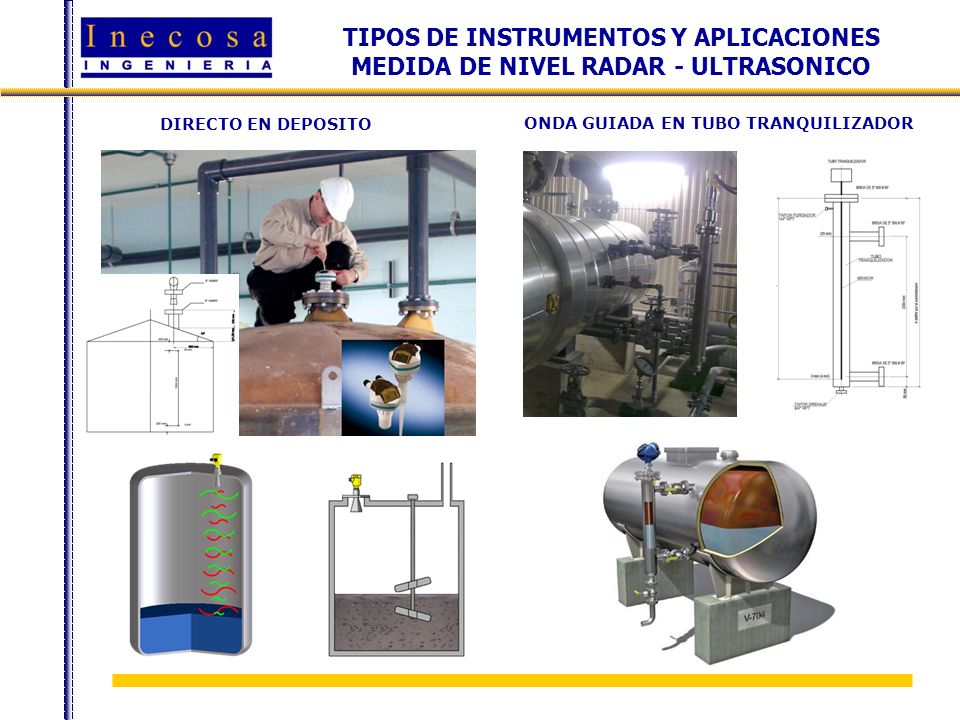

104 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDIDA DE NIVEL RADAR - ULTRASONICO DIRECTO EN DEPOSITO ONDA GUIADA EN TUBO TRANQUILIZADOR

105 TIPOS DE INSTRUMENTOS Y APLICACIONES MEDICION OTRAS APLICACIONES

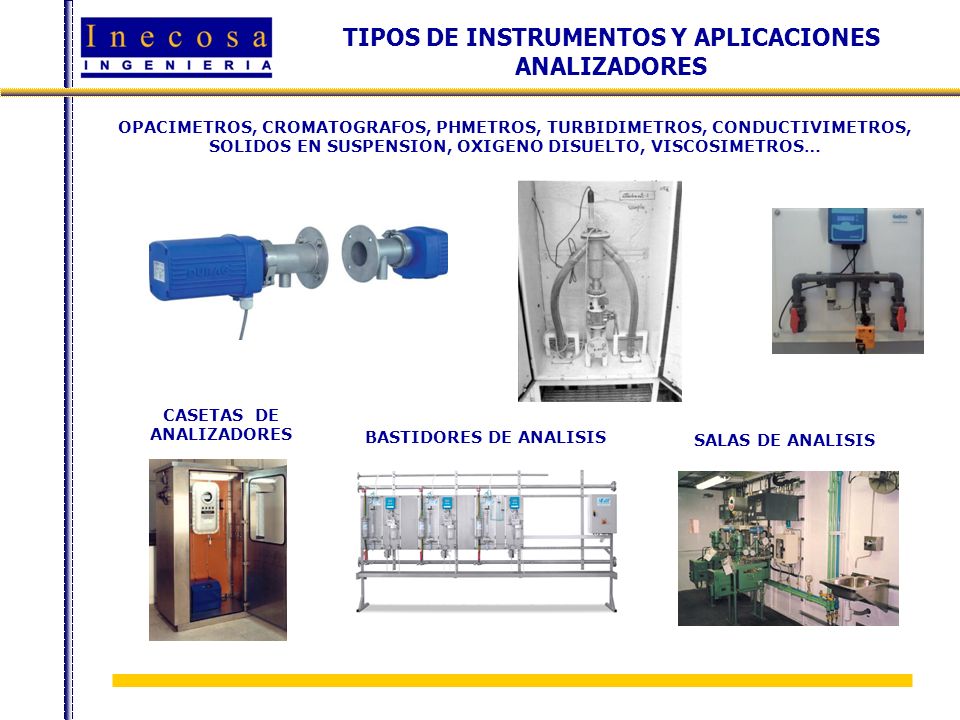

106 TIPOS DE INSTRUMENTOS Y APLICACIONES ANALIZADORES CASETAS DE ANALIZADORES BASTIDORES DE ANALISIS OPACIMETROS, CROMATOGRAFOS, PHMETROS, TURBIDIMETROS, CONDUCTIVIMETROS, SOLIDOS EN SUSPENSION, OXIGENO DISUELTO, VISCOSIMETROS… SALAS DE ANALISIS

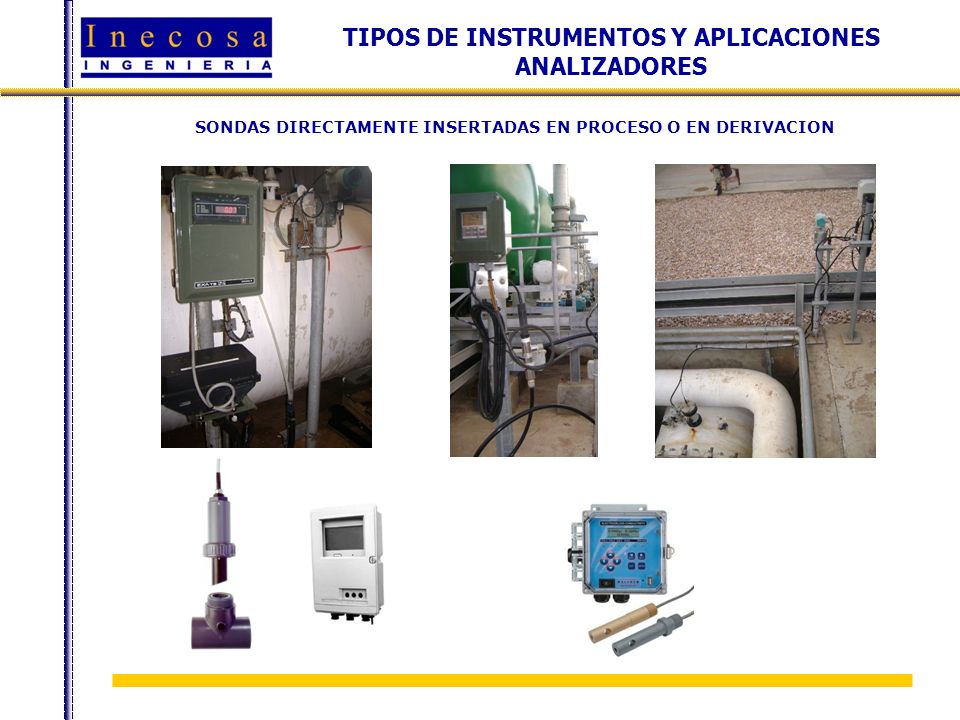

107 TIPOS DE INSTRUMENTOS Y APLICACIONES ANALIZADORES SONDAS DIRECTAMENTE INSERTADAS EN PROCESO O EN DERIVACION

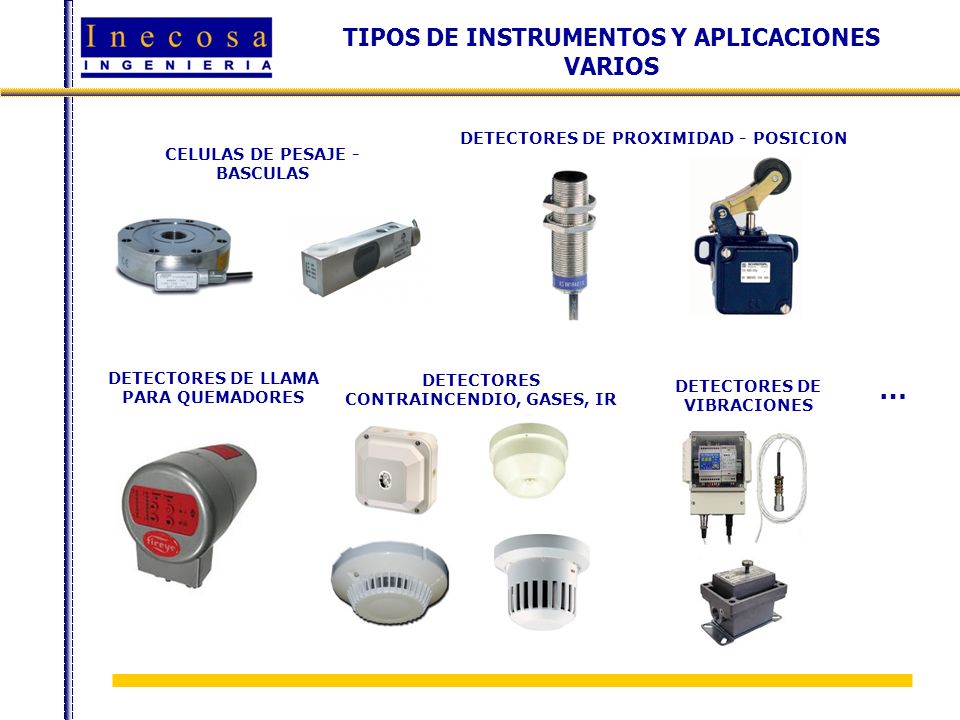

108 TIPOS DE INSTRUMENTOS Y APLICACIONES VARIOS CELULAS DE PESAJE - BASCULAS DETECTORES DE PROXIMIDAD - POSICION DETECTORES DE LLAMA PARA QUEMADORES DETECTORES CONTRAINCENDIO, GASES, IR DETECTORES DE VIBRACIONES …

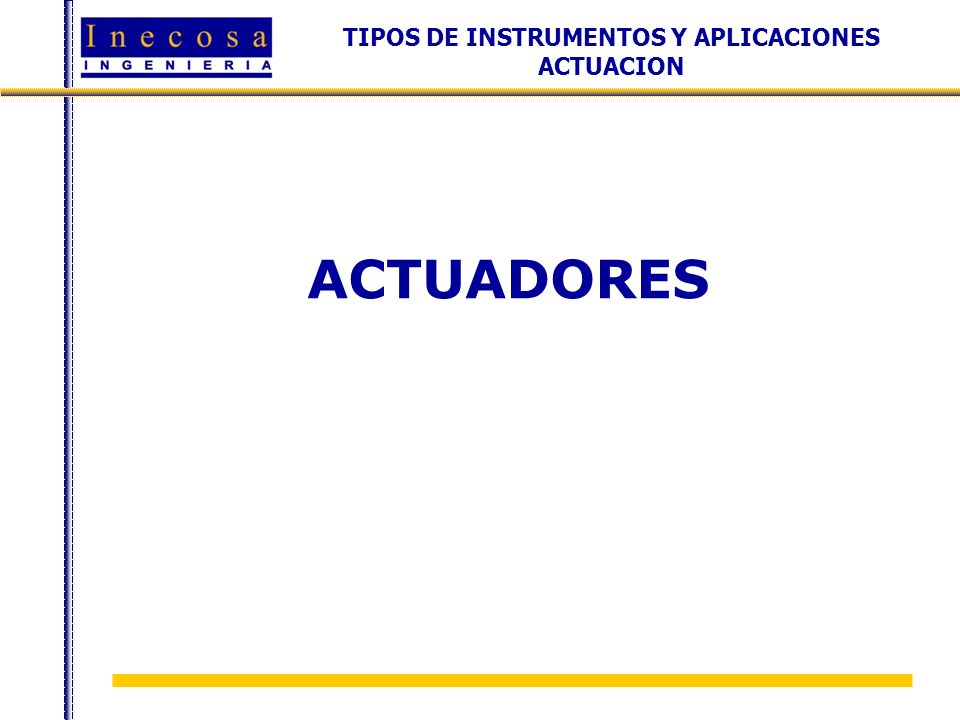

109 TIPOS DE INSTRUMENTOS Y APLICACIONES ACTUACION ACTUADORES

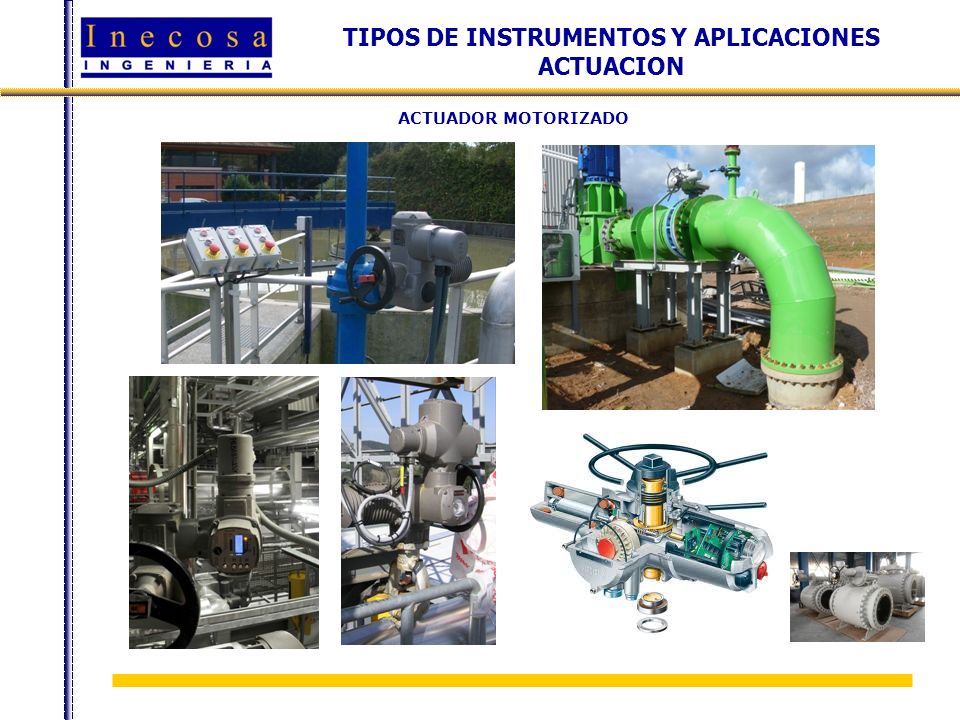

110 TIPOS DE INSTRUMENTOS Y APLICACIONES ACTUACION ACTUADOR MOTORIZADO

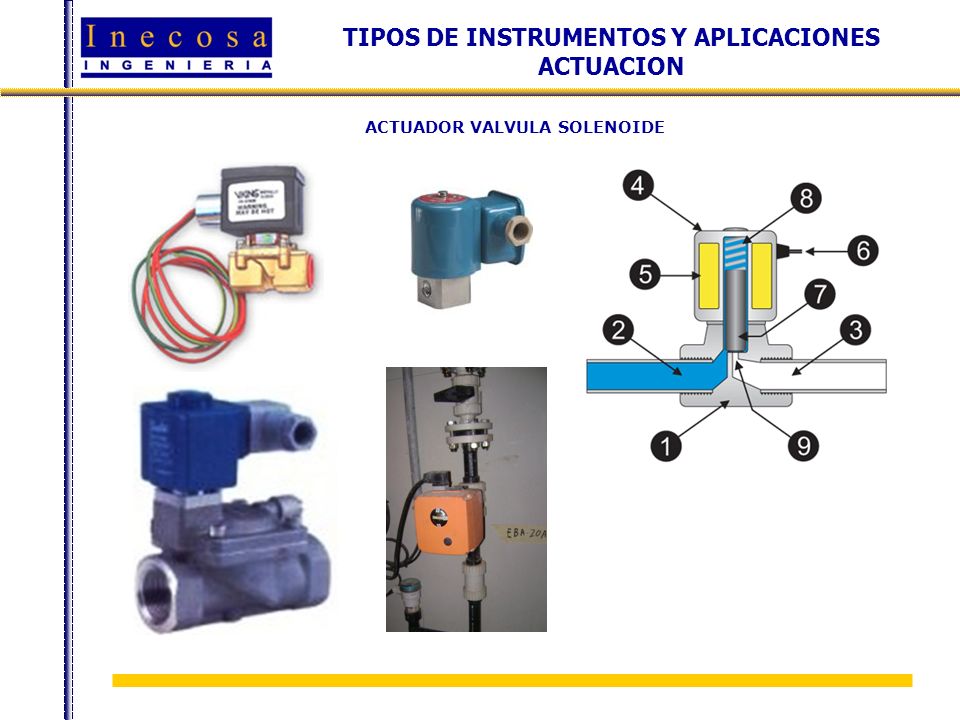

111 TIPOS DE INSTRUMENTOS Y APLICACIONES ACTUACION ACTUADOR VALVULA SOLENOIDE

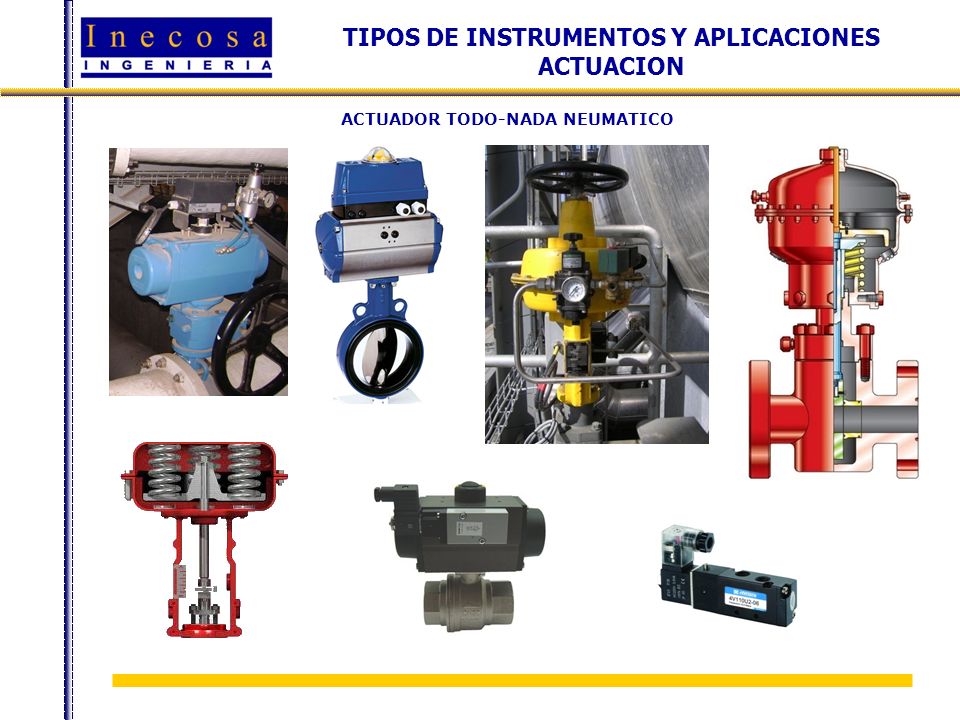

112 TIPOS DE INSTRUMENTOS Y APLICACIONES ACTUACION ACTUADOR TODO-NADA NEUMATICO

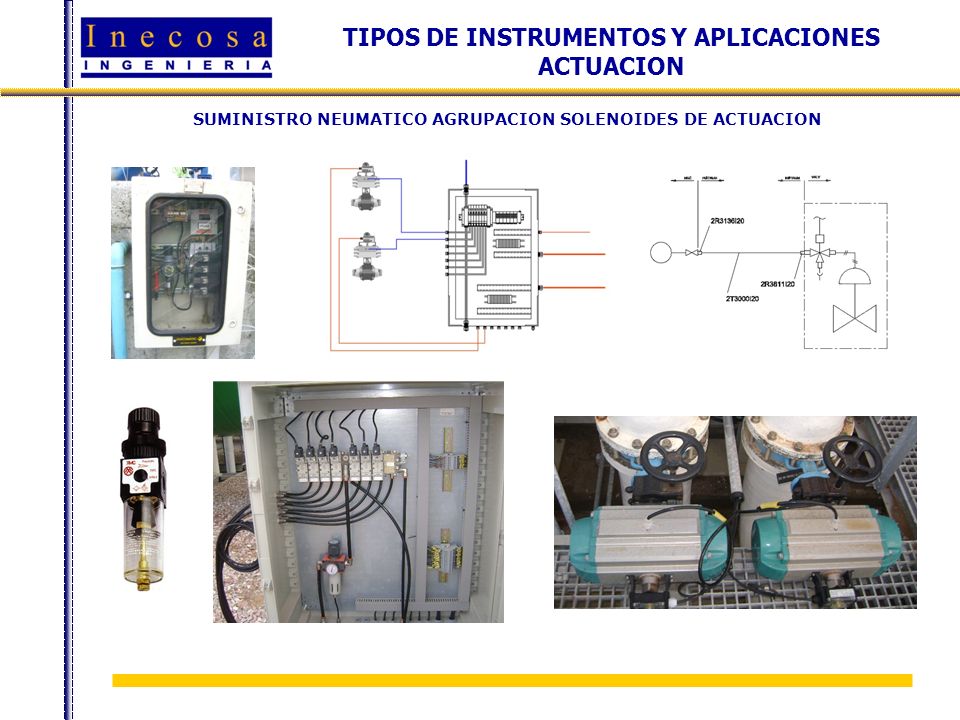

113 TIPOS DE INSTRUMENTOS Y APLICACIONES ACTUACION SUMINISTRO NEUMATICO AGRUPACION SOLENOIDES DE ACTUACION

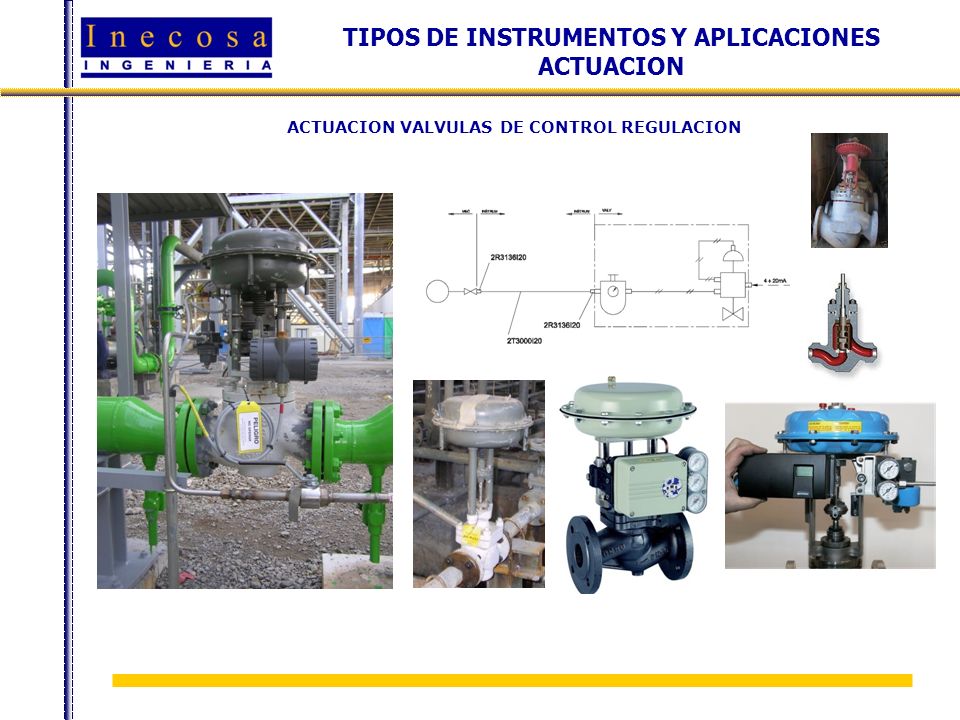

114 TIPOS DE INSTRUMENTOS Y APLICACIONES ACTUACION ACTUACION VALVULAS DE CONTROL REGULACION

115 TIPOS DE INSTRUMENTOS Y APLICACIONES SUMINISTRADORES
