Instituto de Protecciones de Sistemas Eléctricos de Potencia Universidad Nacional de Río Cuarto Modelo de estimador WLS 1.Inicio del módulo de estimación.

Presentación del tema: "Instituto de Protecciones de Sistemas Eléctricos de Potencia Universidad Nacional de Río Cuarto Modelo de estimador WLS 1.Inicio del módulo de estimación."— Transcripción de la presentación:

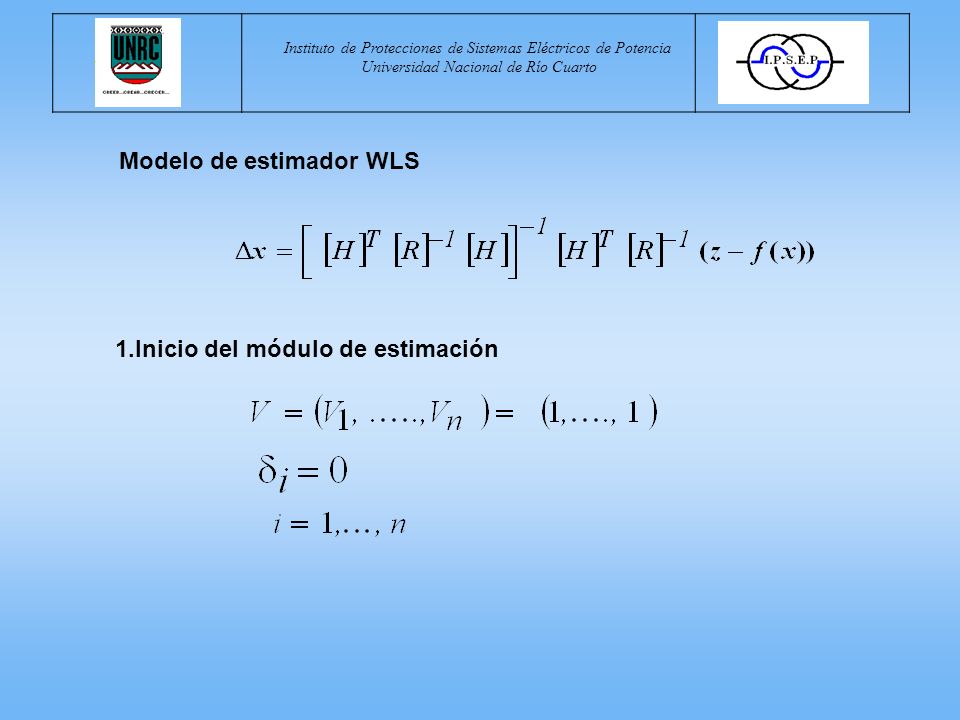

1 Instituto de Protecciones de Sistemas Eléctricos de Potencia Universidad Nacional de Río Cuarto Modelo de estimador WLS 1.Inicio del módulo de estimación

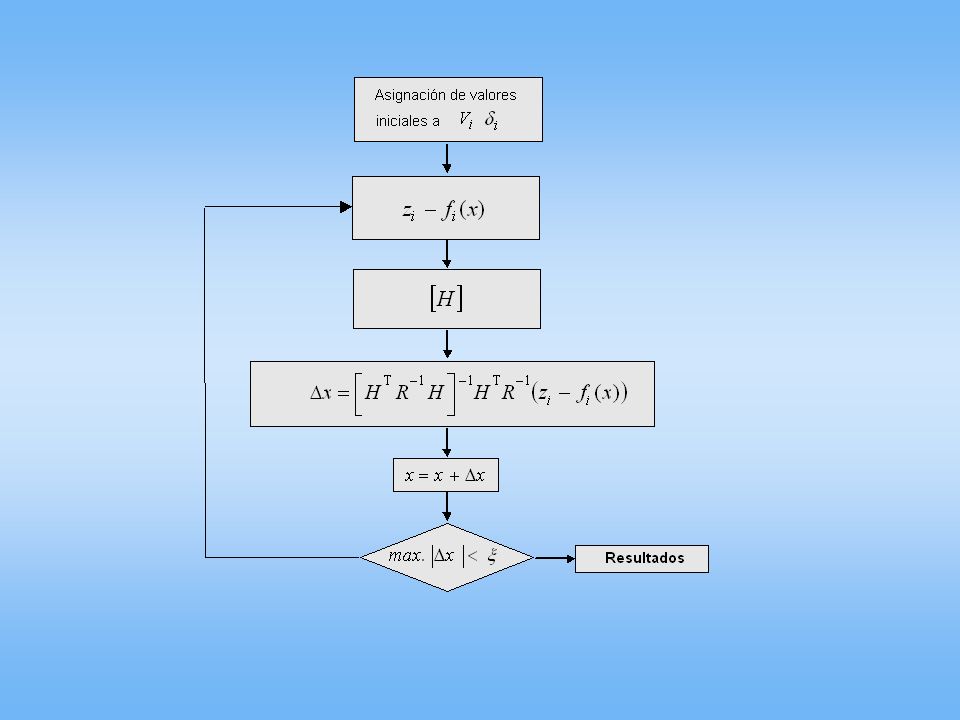

2

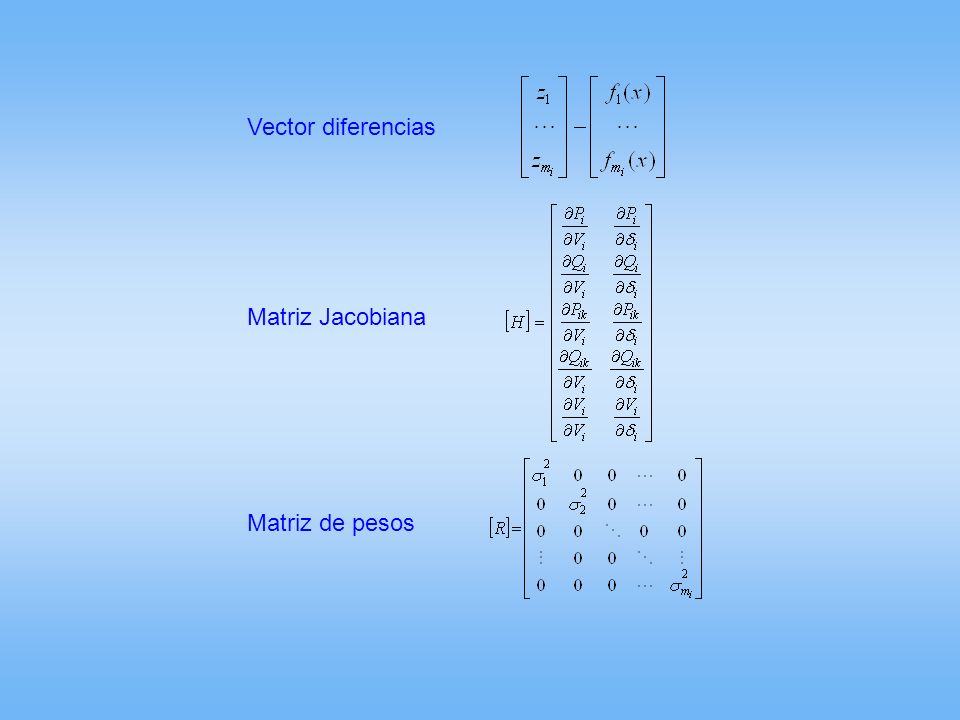

3 Vector diferencias Matriz Jacobiana Matriz de pesos

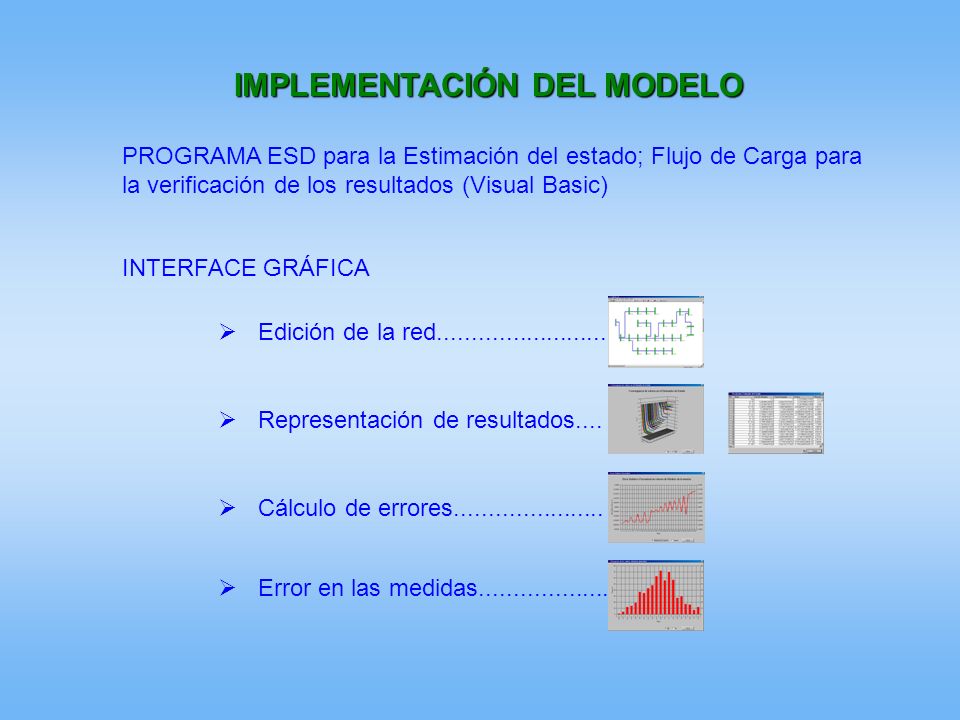

4  Error en las medidas................... INTERFACE GRÁFICA  Edición de la red.........................  Representación de resultados....  Cálculo de errores...................... IMPLEMENTACIÓN DEL MODELO PROGRAMA ESD para la Estimación del estado; Flujo de Carga para la verificación de los resultados (Visual Basic)

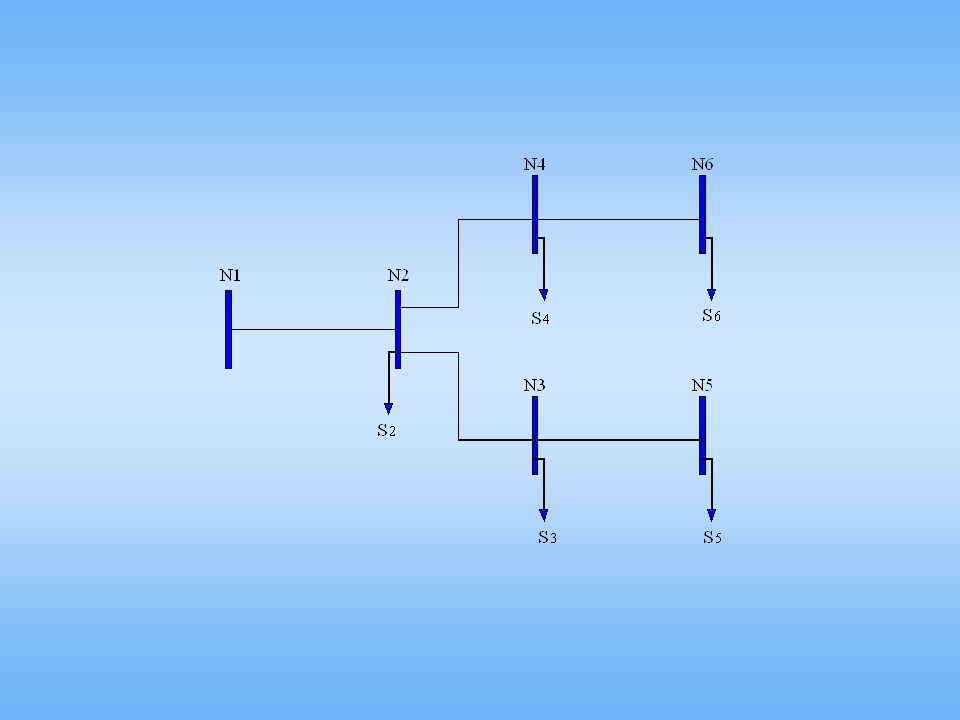

5

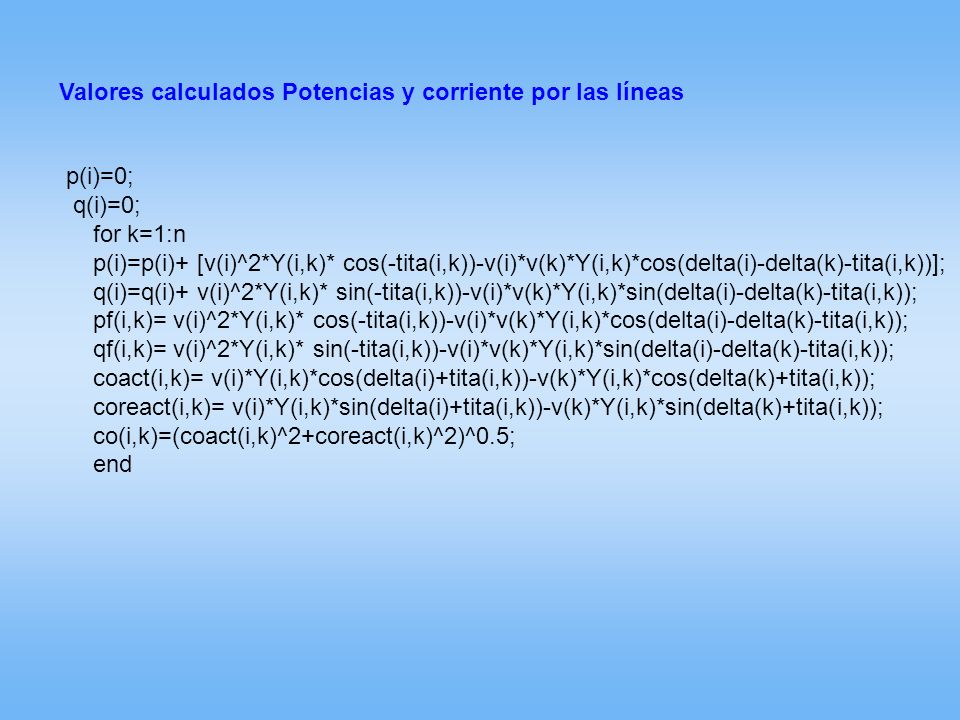

6 p(i)=0; q(i)=0; for k=1:n p(i)=p(i)+ [v(i)^2*Y(i,k)* cos(-tita(i,k))-v(i)*v(k)*Y(i,k)*cos(delta(i)-delta(k)-tita(i,k))]; q(i)=q(i)+ v(i)^2*Y(i,k)* sin(-tita(i,k))-v(i)*v(k)*Y(i,k)*sin(delta(i)-delta(k)-tita(i,k)); pf(i,k)= v(i)^2*Y(i,k)* cos(-tita(i,k))-v(i)*v(k)*Y(i,k)*cos(delta(i)-delta(k)-tita(i,k)); qf(i,k)= v(i)^2*Y(i,k)* sin(-tita(i,k))-v(i)*v(k)*Y(i,k)*sin(delta(i)-delta(k)-tita(i,k)); coact(i,k)= v(i)*Y(i,k)*cos(delta(i)+tita(i,k))-v(k)*Y(i,k)*cos(delta(k)+tita(i,k)); coreact(i,k)= v(i)*Y(i,k)*sin(delta(i)+tita(i,k))-v(k)*Y(i,k)*sin(delta(k)+tita(i,k)); co(i,k)=(coact(i,k)^2+coreact(i,k)^2)^0.5; end Valores calculados Potencias y corriente por las líneas

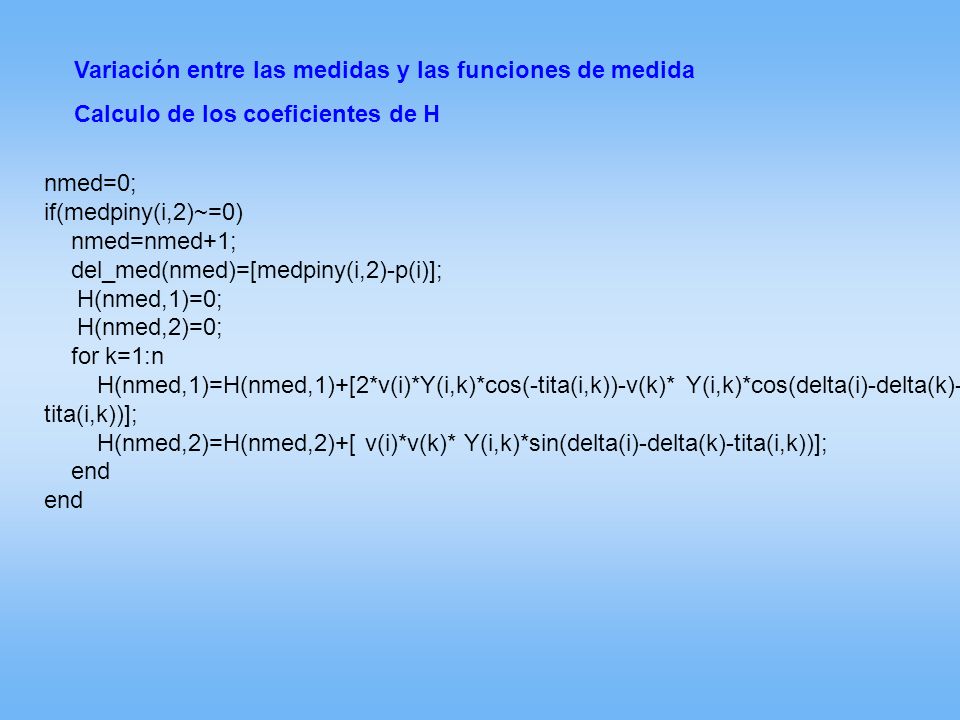

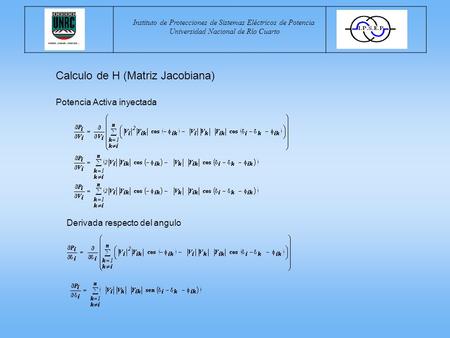

7 nmed=0; if(medpiny(i,2)~=0) nmed=nmed+1; del_med(nmed)=[medpiny(i,2)-p(i)]; H(nmed,1)=0; H(nmed,2)=0; for k=1:n H(nmed,1)=H(nmed,1)+[2*v(i)*Y(i,k)*cos(-tita(i,k))-v(k)* Y(i,k)*cos(delta(i)-delta(k)- tita(i,k))]; H(nmed,2)=H(nmed,2)+[ v(i)*v(k)* Y(i,k)*sin(delta(i)-delta(k)-tita(i,k))]; end Variación entre las medidas y las funciones de medida Calculo de los coeficientes de H

8 end if(medpiny(i,3)~=0) nmed=nmed+1; del_med(nmed)=[medpiny(i,3)-q(i)]; H(nmed,1)=0; H(nmed,2)=0; for k=1:n H(nmed,1)=H(nmed,1)+[2*v(i)*Y(i,k)*sin(-tita(i,k))-v(k)* Y(i,k)*sin(delta(i)-delta(k)-tita(i,k))]; H(nmed,2)=H(nmed,2)+[- v(i)*v(k)* Y(i,k)*cos(delta(i)-delta(k)-tita(i,k))]; end

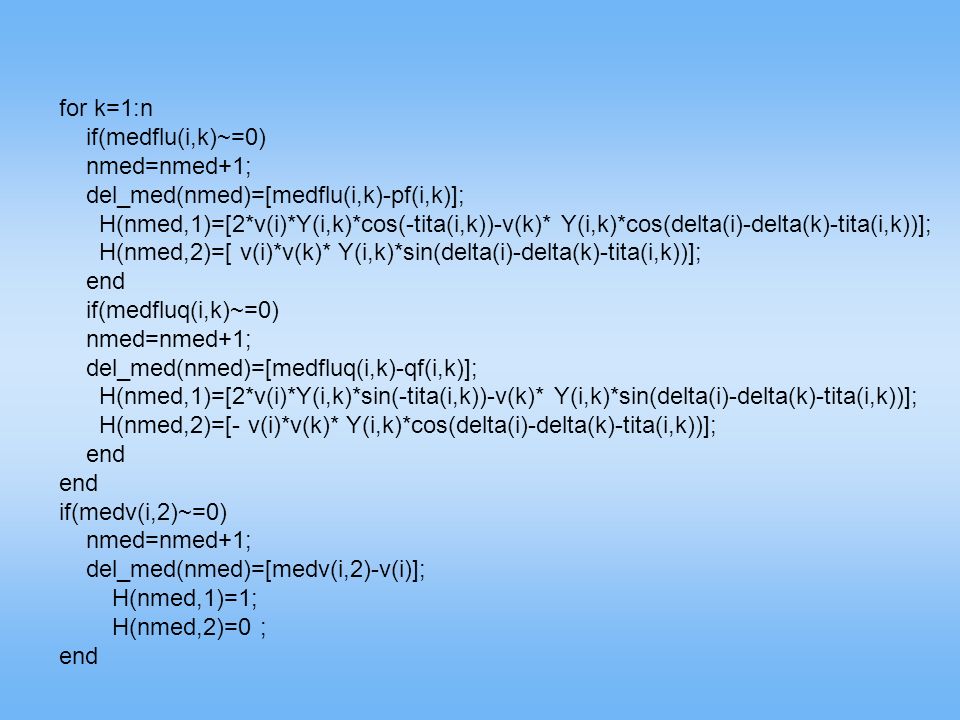

9 for k=1:n if(medflu(i,k)~=0) nmed=nmed+1; del_med(nmed)=[medflu(i,k)-pf(i,k)]; H(nmed,1)=[2*v(i)*Y(i,k)*cos(-tita(i,k))-v(k)* Y(i,k)*cos(delta(i)-delta(k)-tita(i,k))]; H(nmed,2)=[ v(i)*v(k)* Y(i,k)*sin(delta(i)-delta(k)-tita(i,k))]; end if(medfluq(i,k)~=0) nmed=nmed+1; del_med(nmed)=[medfluq(i,k)-qf(i,k)]; H(nmed,1)=[2*v(i)*Y(i,k)*sin(-tita(i,k))-v(k)* Y(i,k)*sin(delta(i)-delta(k)-tita(i,k))]; H(nmed,2)=[- v(i)*v(k)* Y(i,k)*cos(delta(i)-delta(k)-tita(i,k))]; end if(medv(i,2)~=0) nmed=nmed+1; del_med(nmed)=[medv(i,2)-v(i)]; H(nmed,1)=1; H(nmed,2)=0 ; end
