Evolución Microcontroladores Freescale (antes Motorola)

Presentación del tema: "Evolución Microcontroladores Freescale (antes Motorola)"— Transcripción de la presentación:

1 Evolución Microcontroladores Freescale (antes Motorola)

2 6800 6801 680568HC05 68HSC05 68HCL05 68HC11 6809 68000 68010 68020683xx 68HC16 68HC12 68HC08 19742000 Evolución Histórica

3 Familia HC05 Características: CPU de 8 bits 85 Instrucciones Velocidad de Bus Interno 2MHz. Memoria OTP y EPROM Tecnología de 1.2  m. Familia J Familia KJ Familia JB Familia JJ Familia JP Familia C Familia B Familia L Familia P Caract. Años

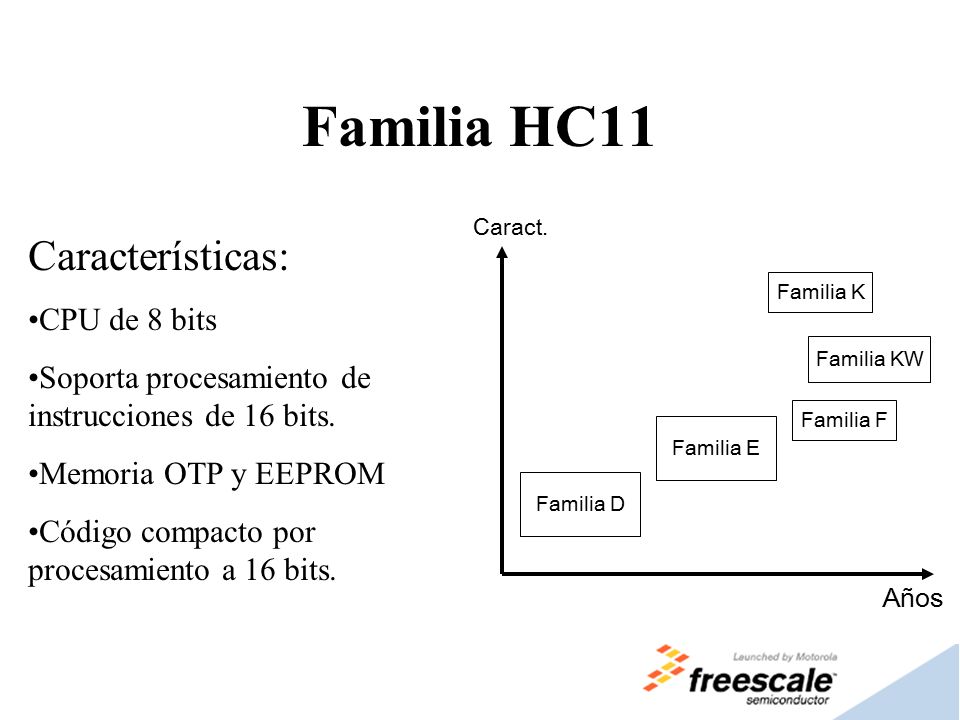

4 Familia HC11 Características: CPU de 8 bits Soporta procesamiento de instrucciones de 16 bits. Memoria OTP y EEPROM Código compacto por procesamiento a 16 bits. Familia D Familia E Familia K Familia KW Familia F Caract. Años

5 Familia HC12 Características: CPU de 16 bits Velocidad de Bus Interno 8MHz. Memoria EEPROM y Flash Optimización de código para lenguajes de alto nivel. Compatible con familia HC11 (menor costo mayor rendimiento) Familia D Familia DX Familia A Caract. Años Familia B Familia BC

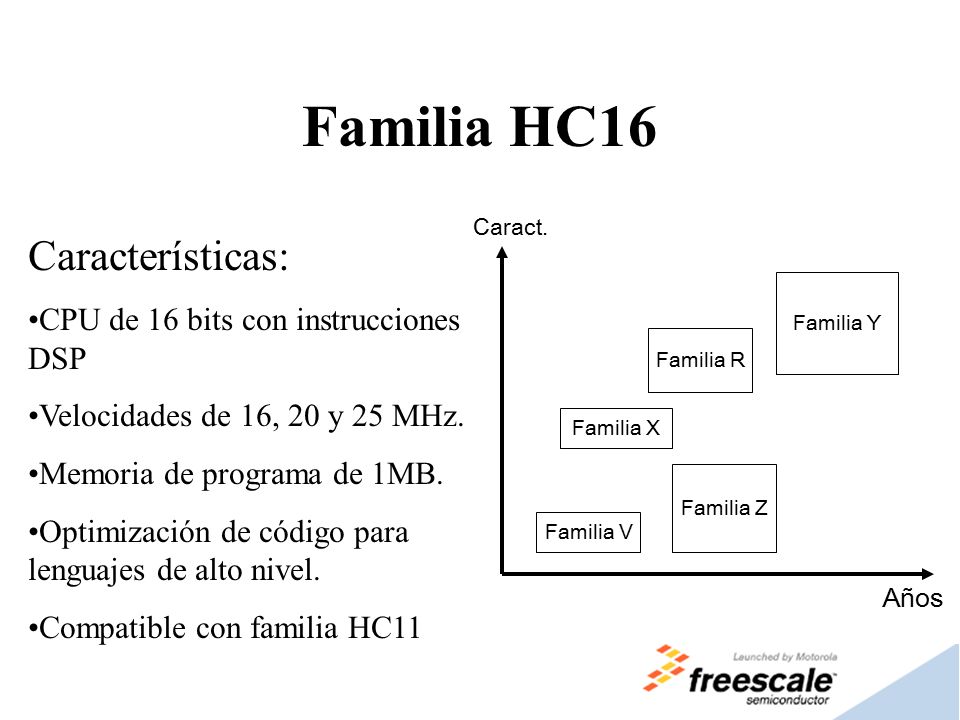

6 Familia HC16 Características: CPU de 16 bits con instrucciones DSP Velocidades de 16, 20 y 25 MHz. Memoria de programa de 1MB. Optimización de código para lenguajes de alto nivel. Compatible con familia HC11 Familia R Familia Y Familia Z Caract. Años Familia V Familia X

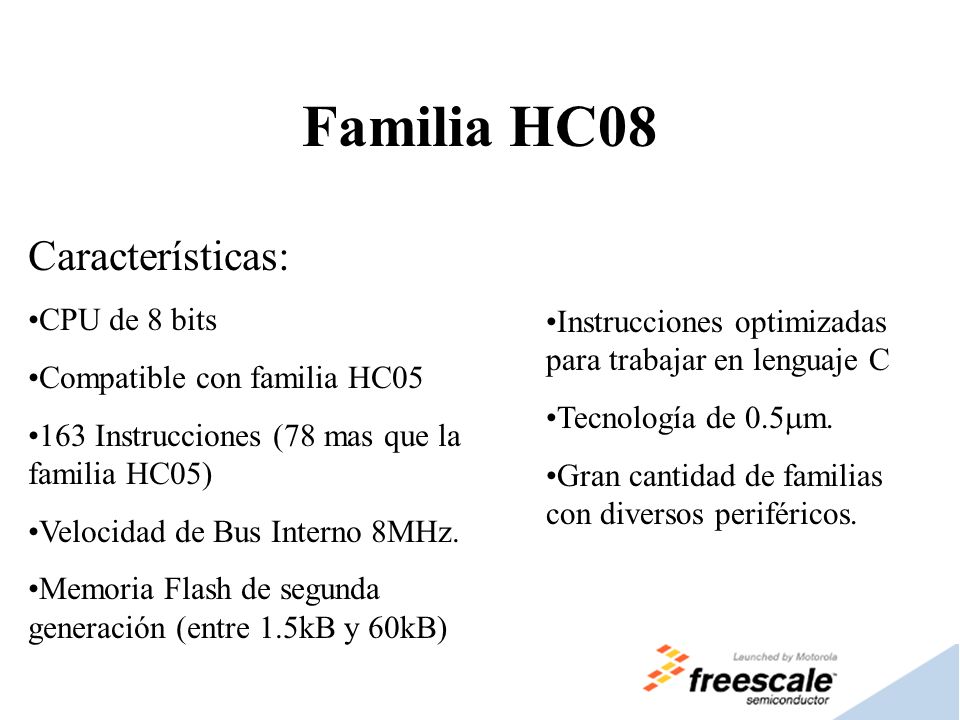

7 Familia HC08 Características: CPU de 8 bits Compatible con familia HC05 163 Instrucciones (78 mas que la familia HC05) Velocidad de Bus Interno 8MHz. Memoria Flash de segunda generación (entre 1.5kB y 60kB) Instrucciones optimizadas para trabajar en lenguaje C Tecnología de 0.5  m. Gran cantidad de familias con diversos periféricos.

8

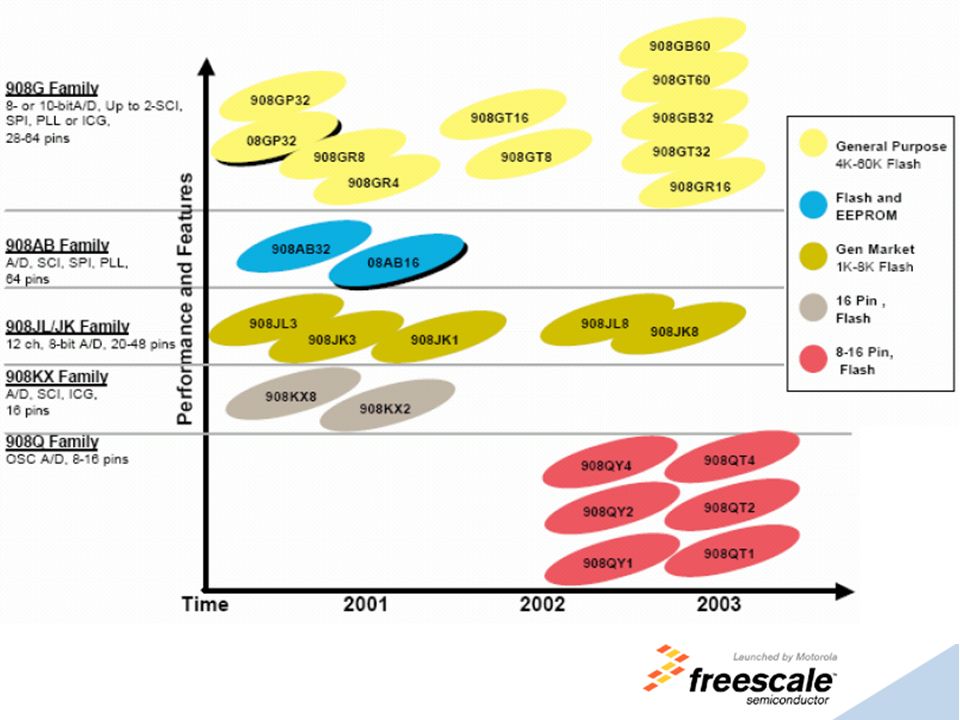

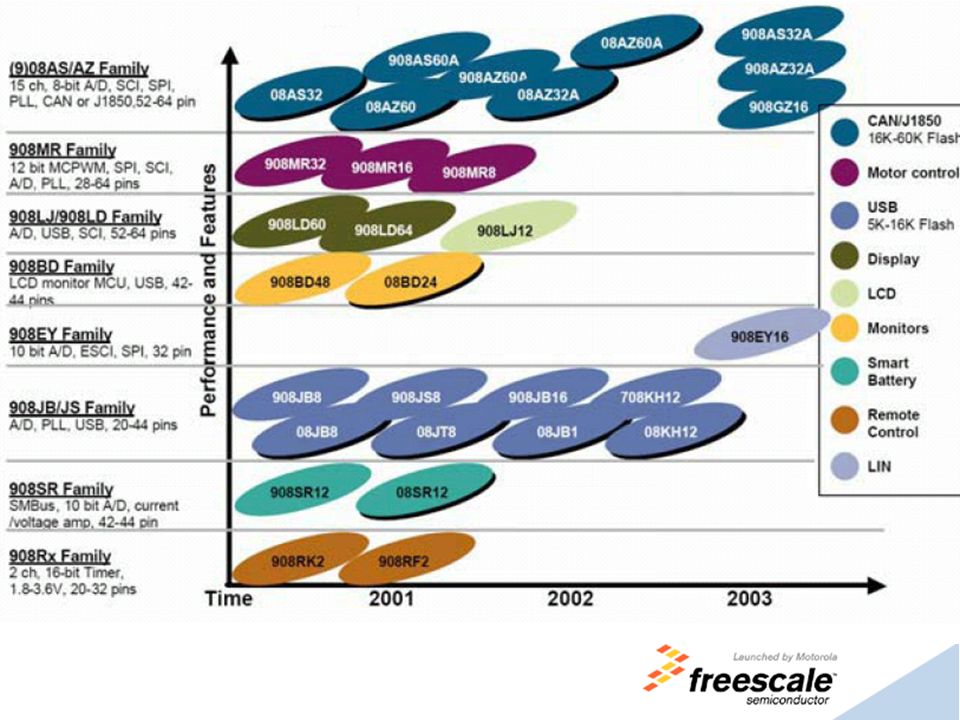

9

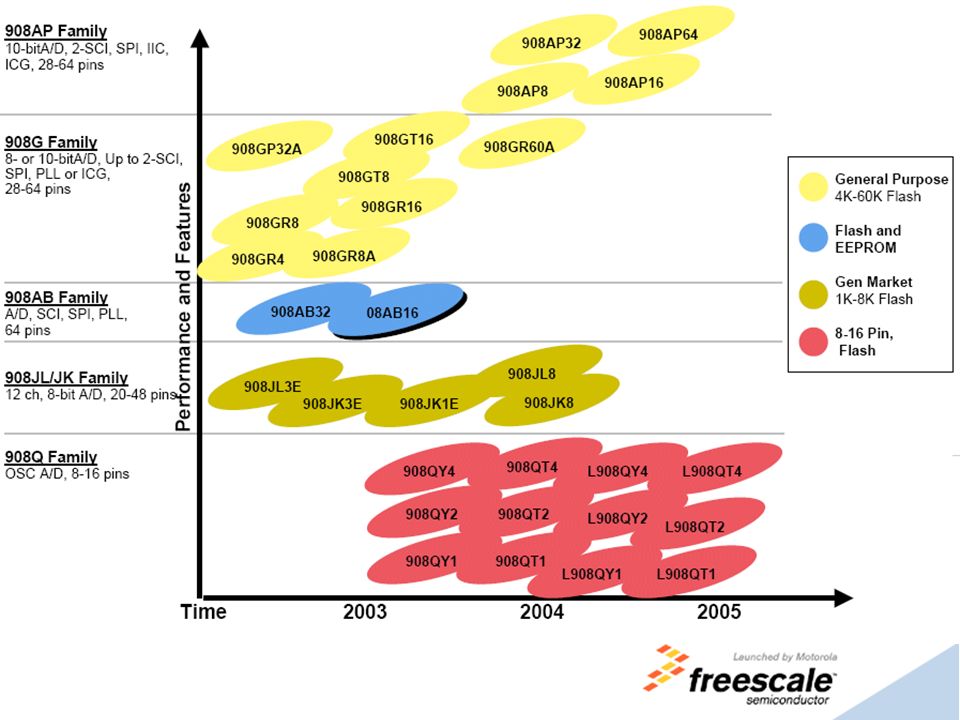

10

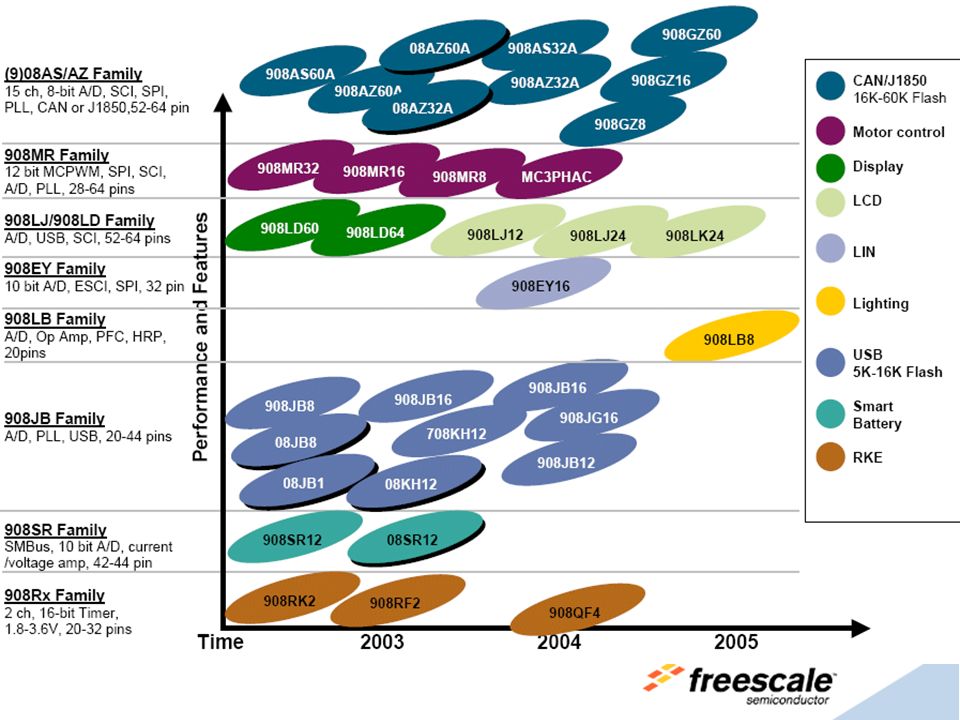

11

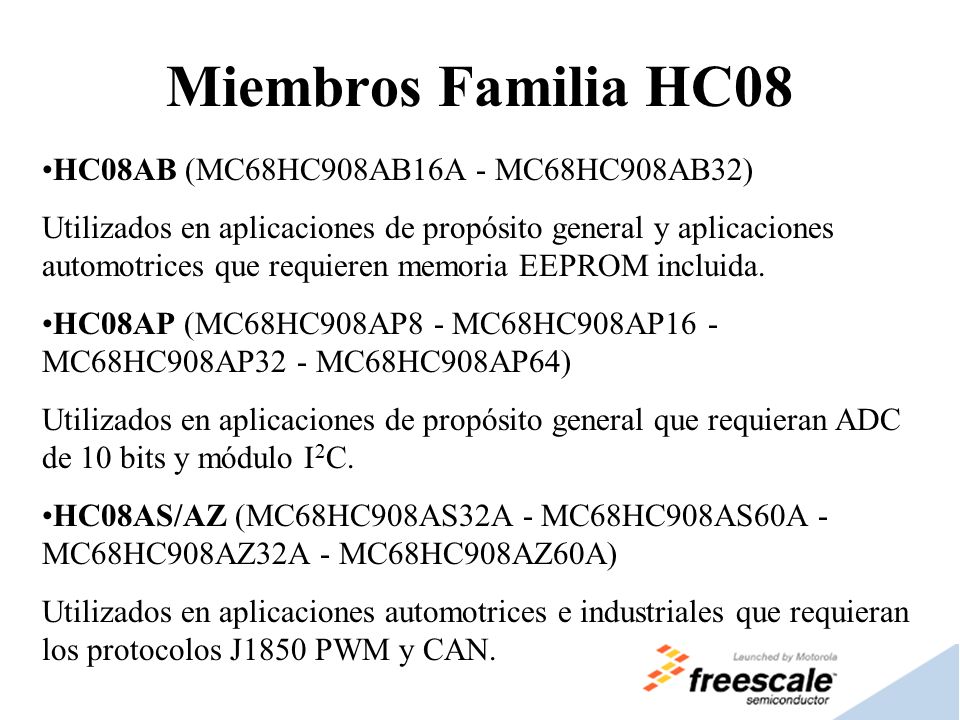

12 Miembros Familia HC08 HC08AB (MC68HC908AB16A - MC68HC908AB32) Utilizados en aplicaciones de propósito general y aplicaciones automotrices que requieren memoria EEPROM incluida. HC08AP (MC68HC908AP8 - MC68HC908AP16 - MC68HC908AP32 - MC68HC908AP64) Utilizados en aplicaciones de propósito general que requieran ADC de 10 bits y módulo I 2 C. HC08AS/AZ (MC68HC908AS32A - MC68HC908AS60A - MC68HC908AZ32A - MC68HC908AZ60A) Utilizados en aplicaciones automotrices e industriales que requieran los protocolos J1850 PWM y CAN.

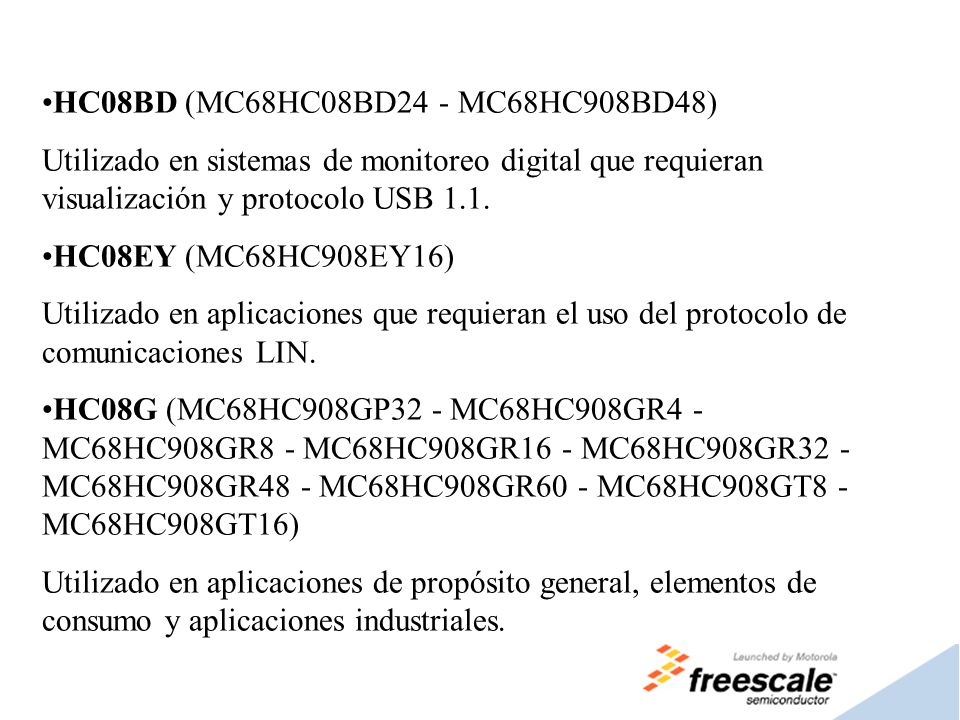

13 HC08BD (MC68HC08BD24 - MC68HC908BD48) Utilizado en sistemas de monitoreo digital que requieran visualización y protocolo USB 1.1. HC08EY (MC68HC908EY16) Utilizado en aplicaciones que requieran el uso del protocolo de comunicaciones LIN. HC08G (MC68HC908GP32 - MC68HC908GR4 - MC68HC908GR8 - MC68HC908GR16 - MC68HC908GR32 - MC68HC908GR48 - MC68HC908GR60 - MC68HC908GT8 - MC68HC908GT16) Utilizado en aplicaciones de propósito general, elementos de consumo y aplicaciones industriales.

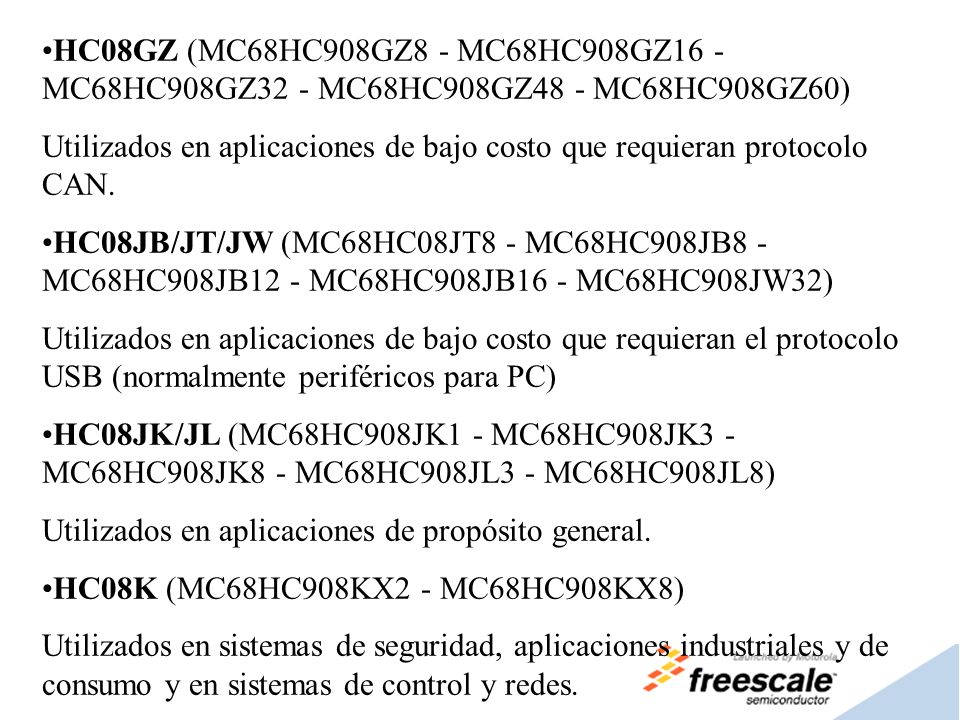

14 HC08GZ (MC68HC908GZ8 - MC68HC908GZ16 - MC68HC908GZ32 - MC68HC908GZ48 - MC68HC908GZ60) Utilizados en aplicaciones de bajo costo que requieran protocolo CAN. HC08JB/JT/JW (MC68HC08JT8 - MC68HC908JB8 - MC68HC908JB12 - MC68HC908JB16 - MC68HC908JW32) Utilizados en aplicaciones de bajo costo que requieran el protocolo USB (normalmente periféricos para PC) HC08JK/JL (MC68HC908JK1 - MC68HC908JK3 - MC68HC908JK8 - MC68HC908JL3 - MC68HC908JL8) Utilizados en aplicaciones de propósito general. HC08K (MC68HC908KX2 - MC68HC908KX8) Utilizados en sistemas de seguridad, aplicaciones industriales y de consumo y en sistemas de control y redes.

15 HC08LB (MC68HC908LB8) Utilizados en soluciones de iluminación con uso eficiente de la energía con corrección de factor de potencia y PWM de alta resolución. HC08LD (MC68HC908LD60 - MC68HC908LD64) Utilizados en monitoreo digital. HC08LJ/LK (MC68HC908LJ12 - MC68HC908LJ24 - MC68HC908LK24) Utilizado en aplicaciones de bajo costo con dispositivos LCD. HC08MR (MC68HC908MR8 - MC68HC908MR16 - MC68HC908MR32) Utilizado en aplicaciones de potencia, incluye PWM de alta resolución para control de motores de 3 fases.

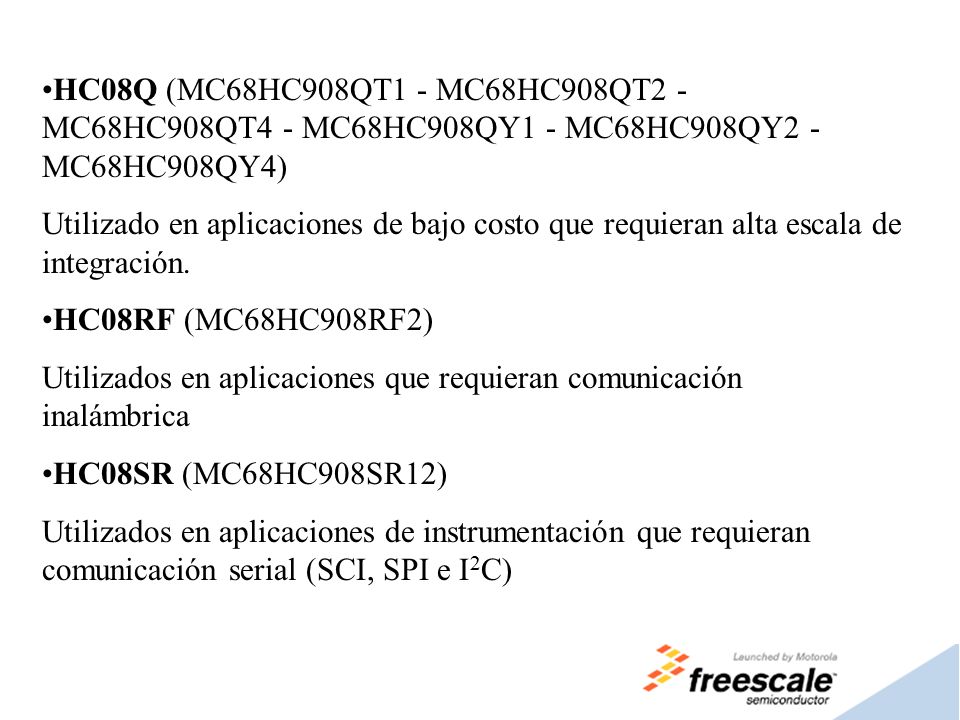

16 HC08Q (MC68HC908QT1 - MC68HC908QT2 - MC68HC908QT4 - MC68HC908QY1 - MC68HC908QY2 - MC68HC908QY4) Utilizado en aplicaciones de bajo costo que requieran alta escala de integración. HC08RF (MC68HC908RF2) Utilizados en aplicaciones que requieran comunicación inalámbrica HC08SR (MC68HC908SR12) Utilizados en aplicaciones de instrumentación que requieran comunicación serial (SCI, SPI e I 2 C)

17 Dispositivos comerciales en Colombia

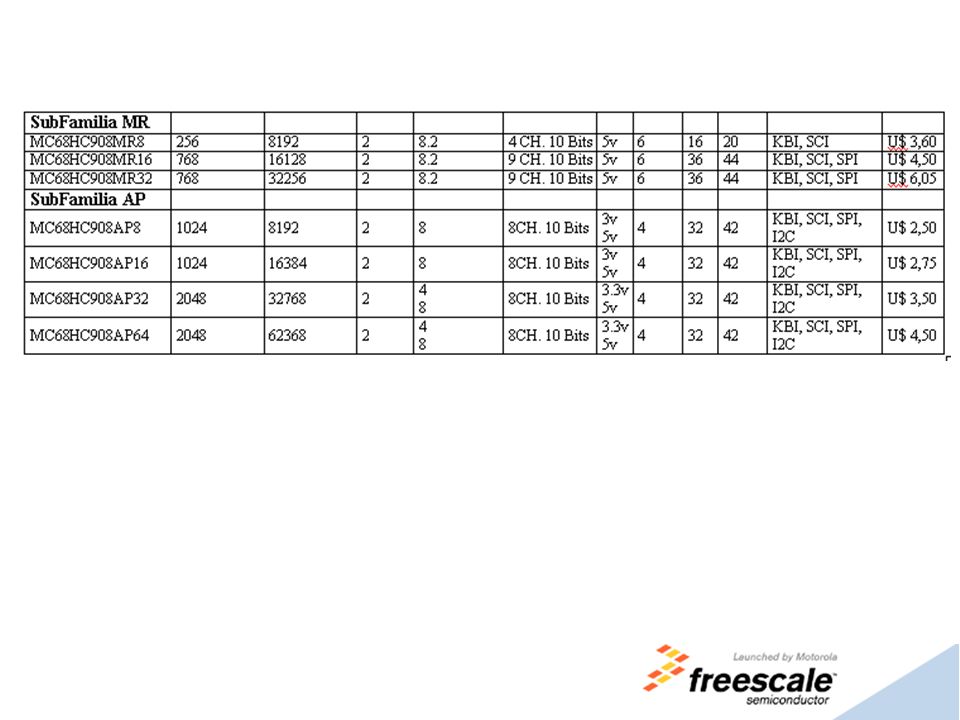

18
