1 BattleBot: Zilvestre Bot Assembly by: Hector RodriguezDennis Ferrer Wilfredo LucianoAntonio Ortiz

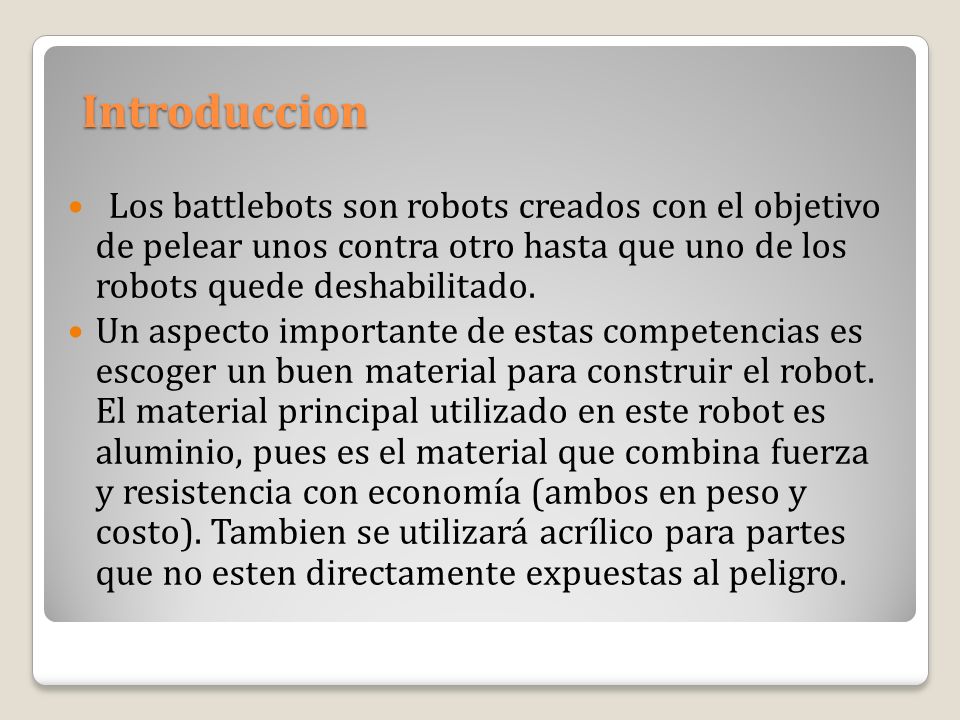

2 Introduccion Los battlebots son robots creados con el objetivo de pelear unos contra otro hasta que uno de los robots quede deshabilitado. Un aspecto importante de estas competencias es escoger un buen material para construir el robot. El material principal utilizado en este robot es aluminio, pues es el material que combina fuerza y resistencia con economía (ambos en peso y costo). Tambien se utilizará acrílico para partes que no esten directamente expuestas al peligro.

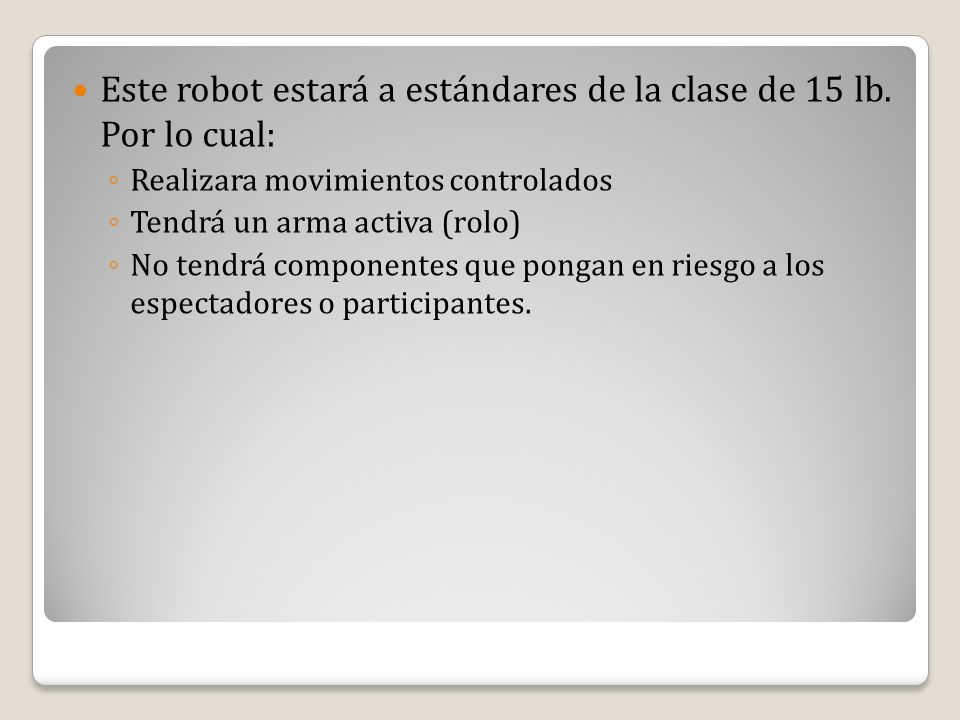

3 Este robot estará a estándares de la clase de 15 lb. Por lo cual: ◦ Realizara movimientos controlados ◦ Tendrá un arma activa (rolo) ◦ No tendrá componentes que pongan en riesgo a los espectadores o participantes.

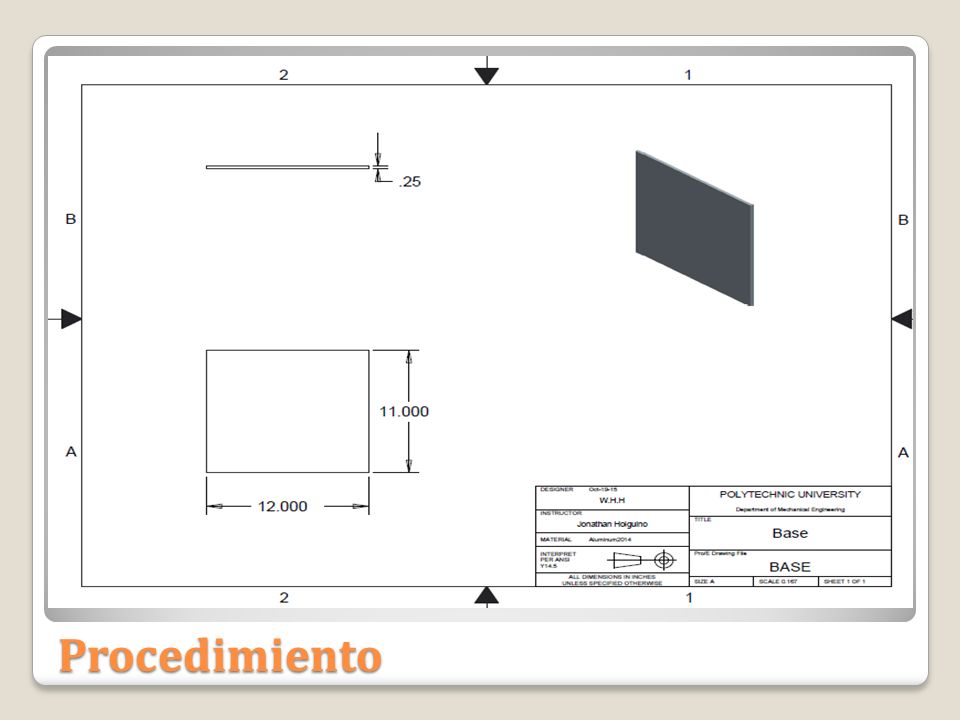

4 Procedimiento

5

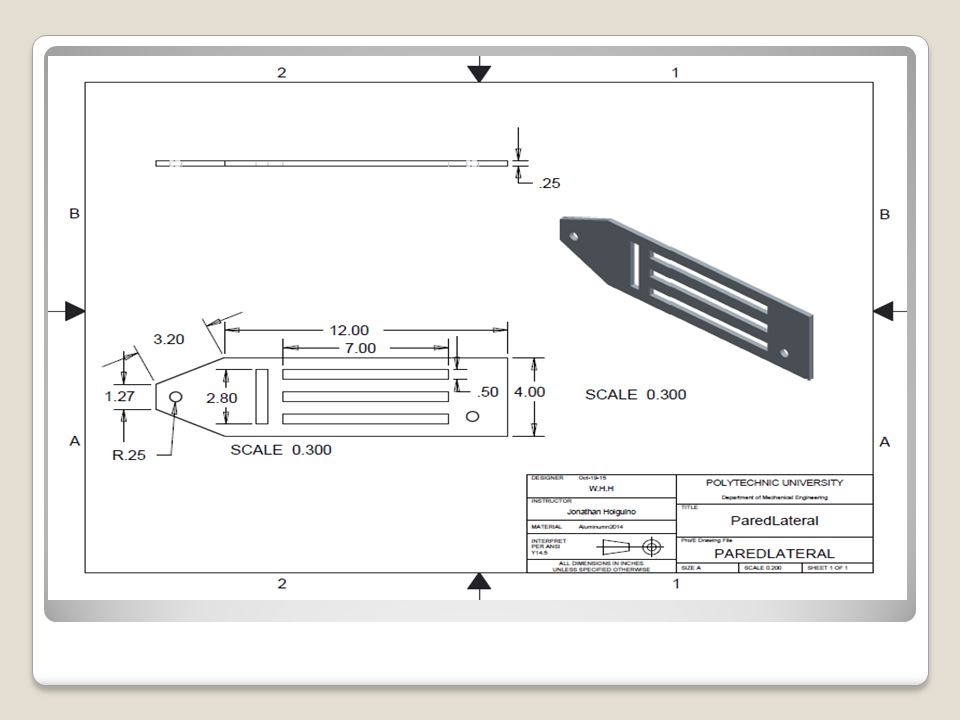

6

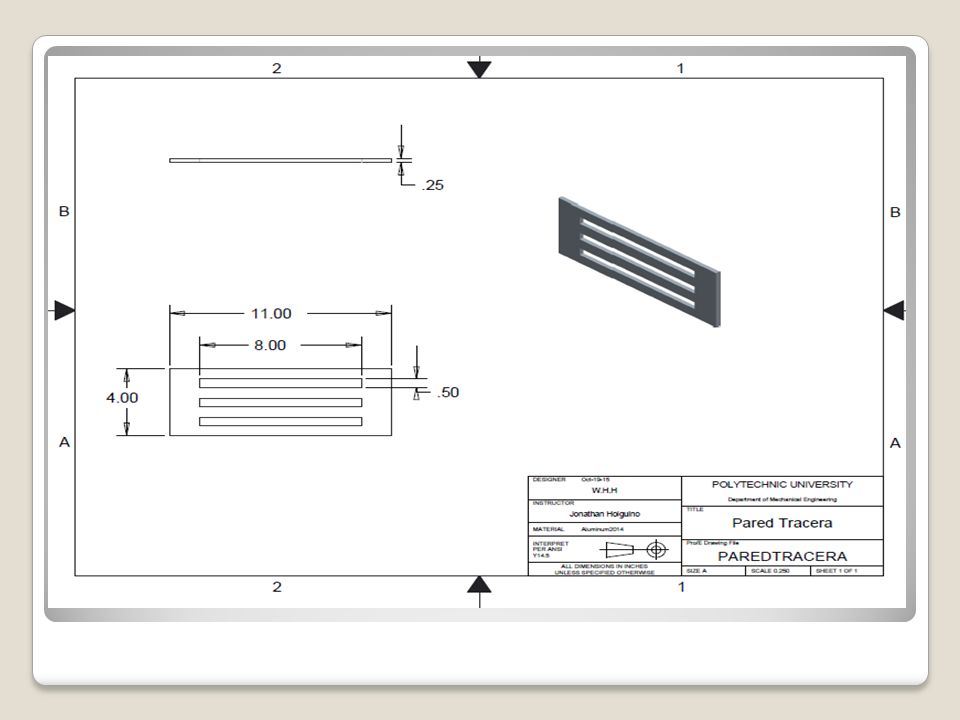

7

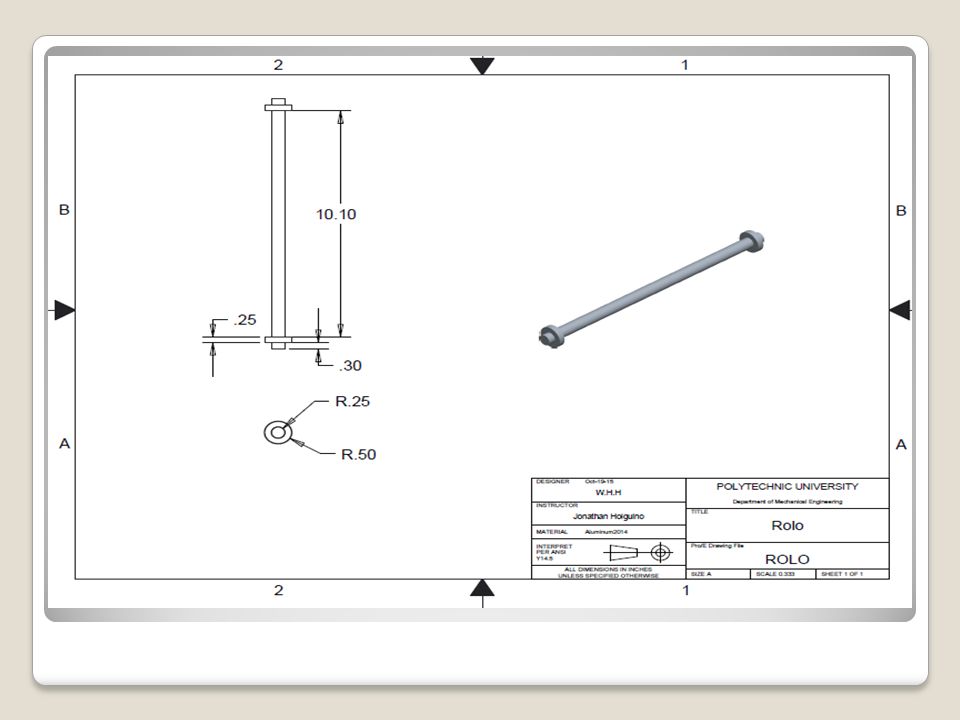

8

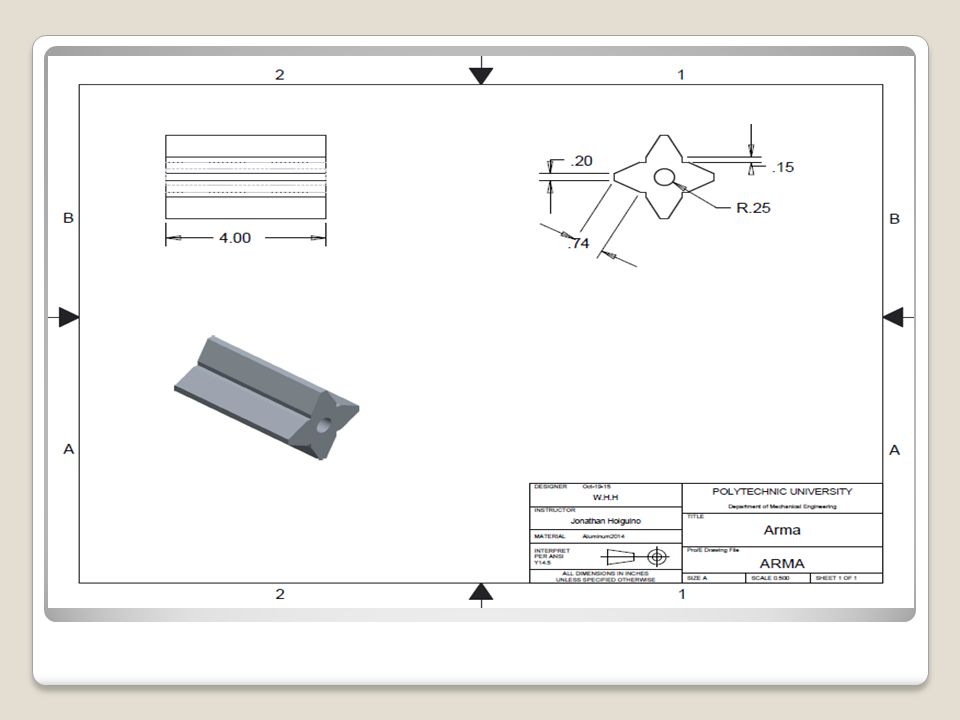

9

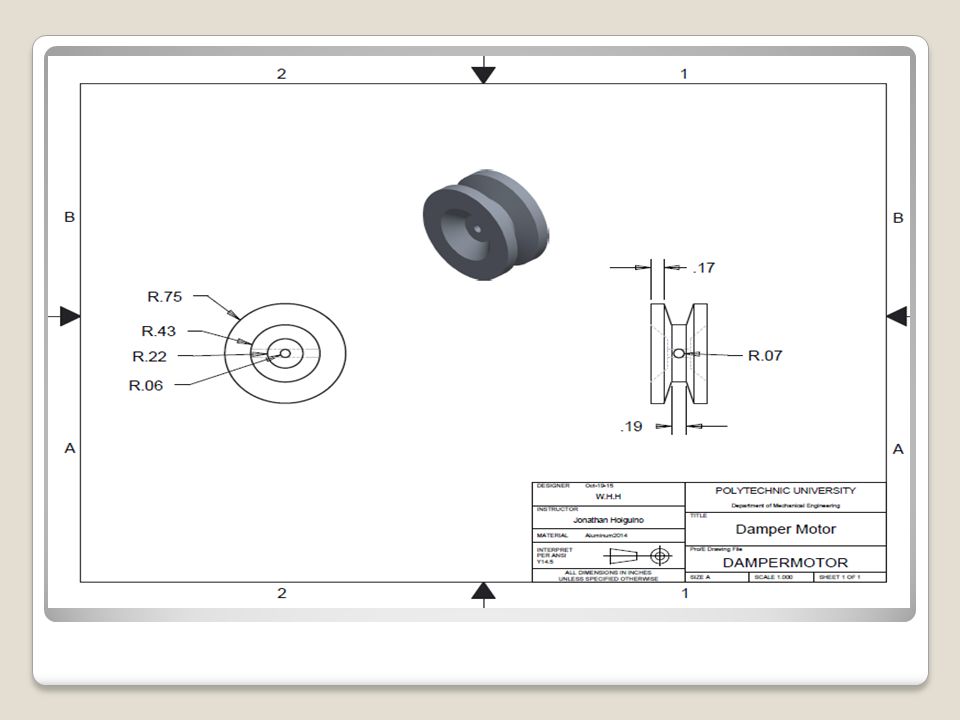

10

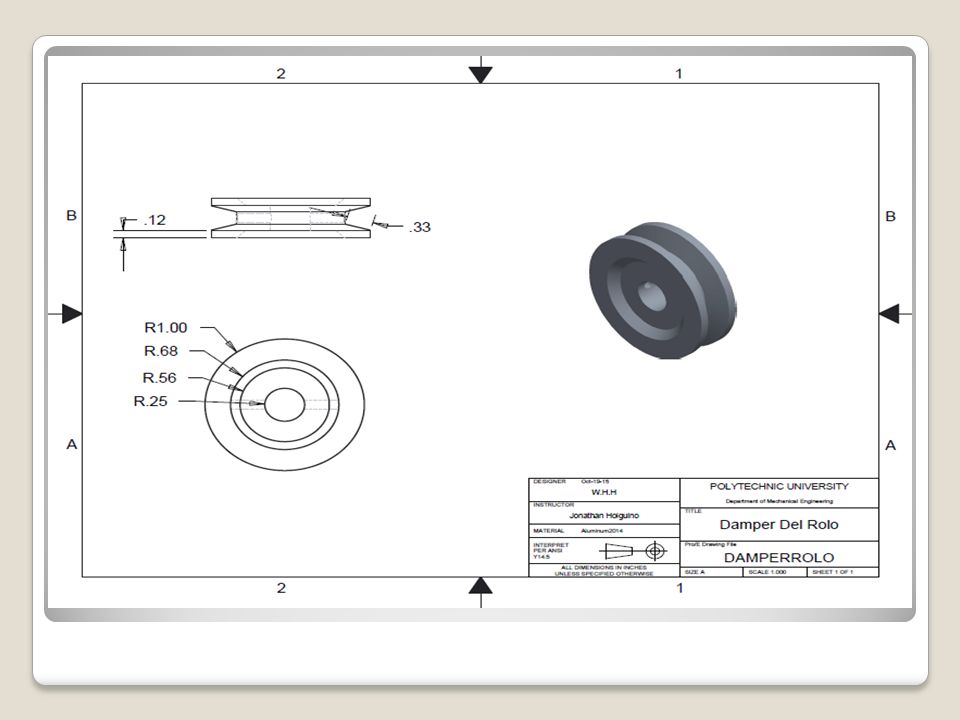

11

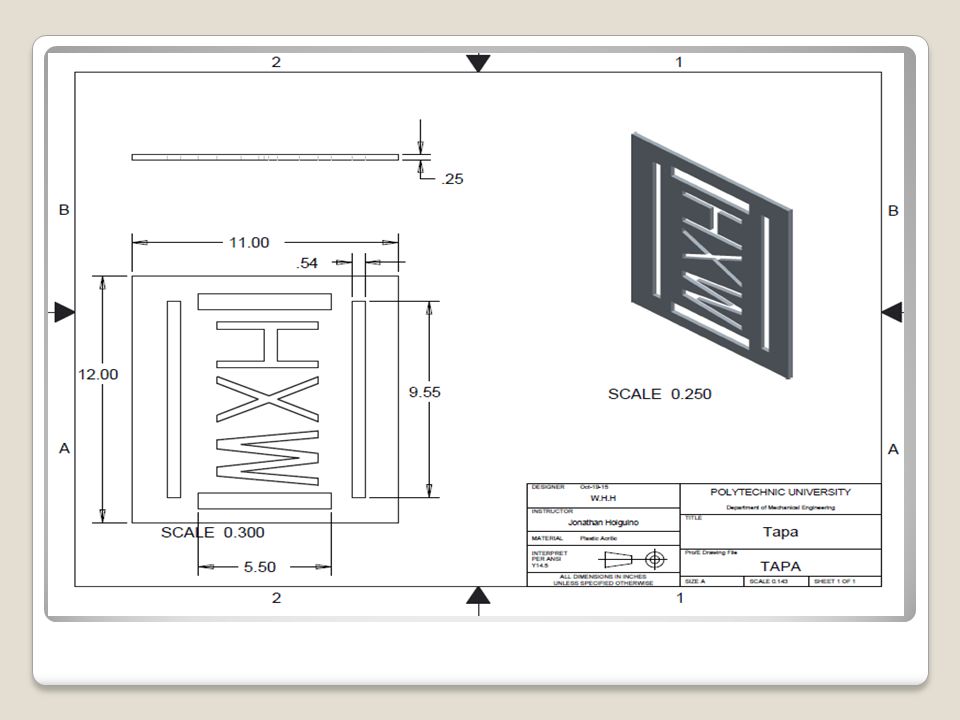

12

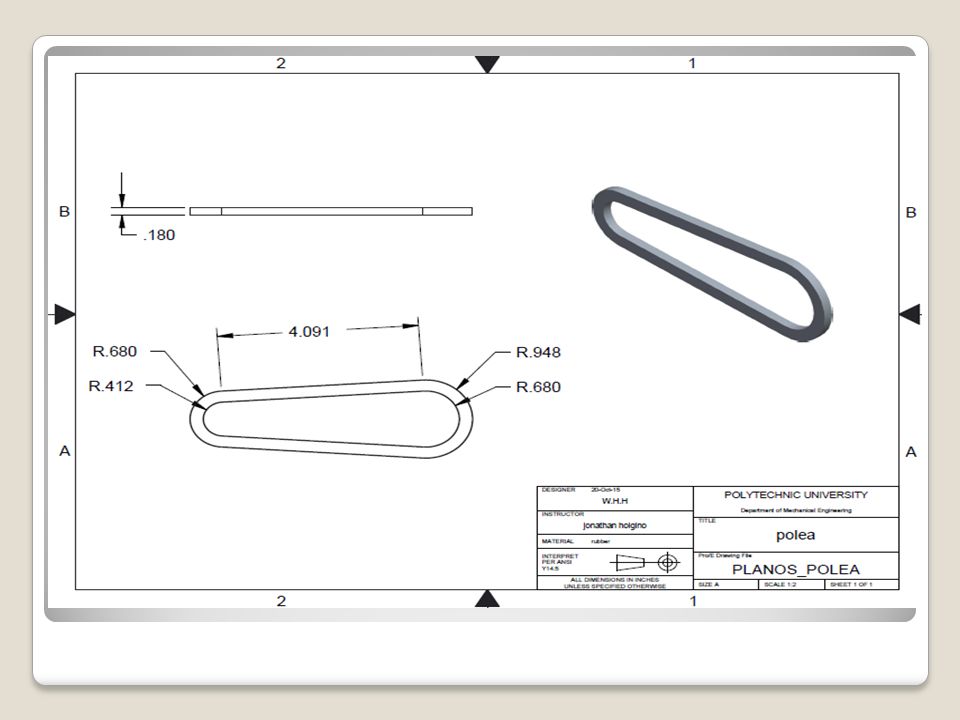

13

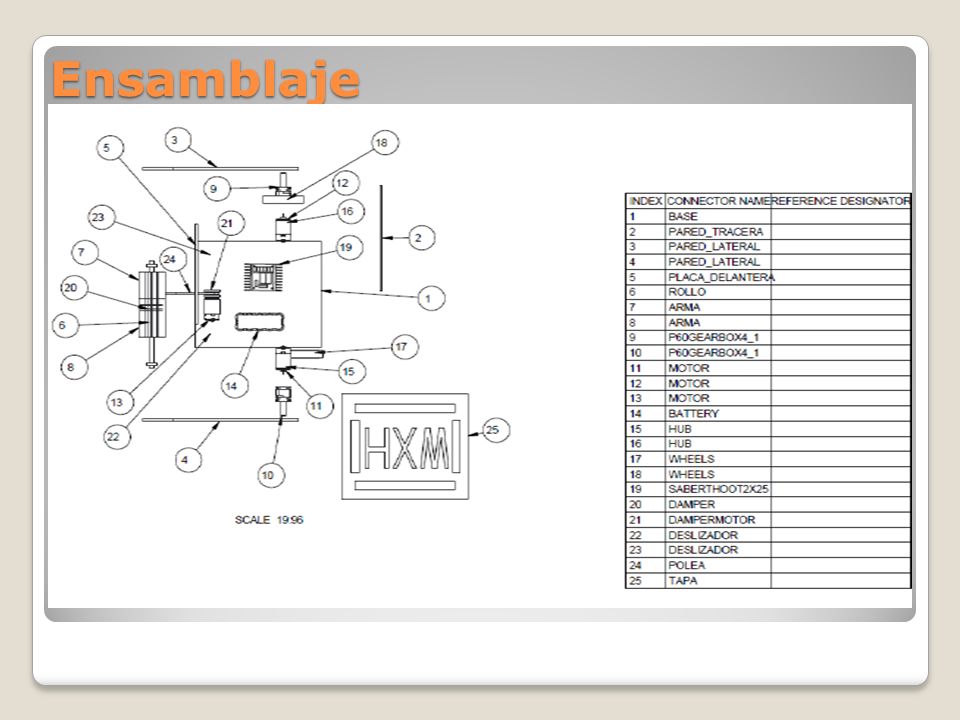

14 Ensamblaje

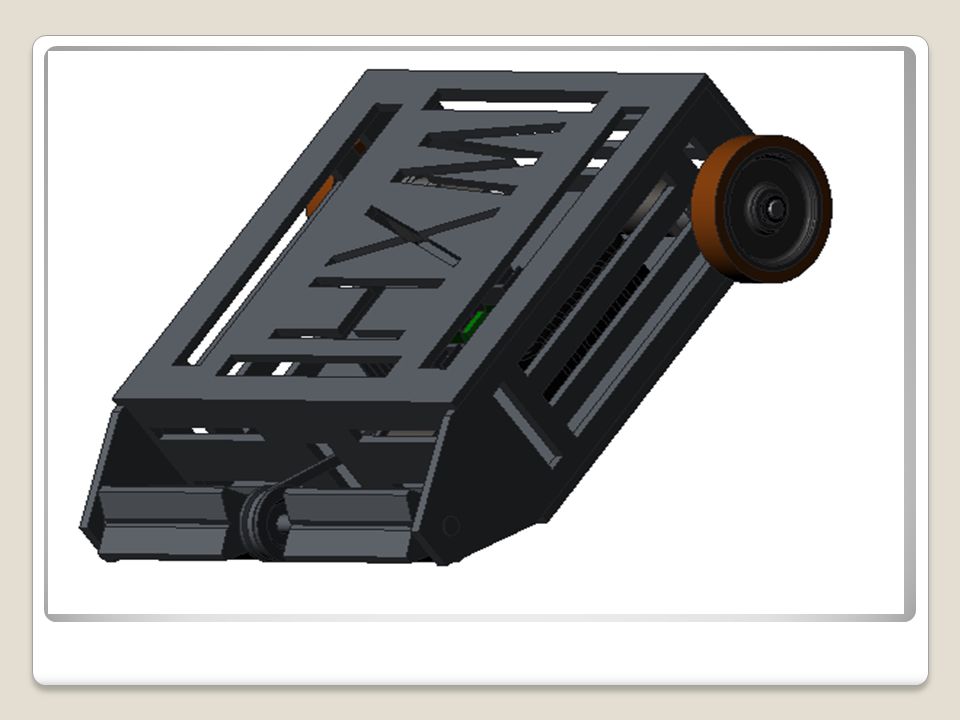

15

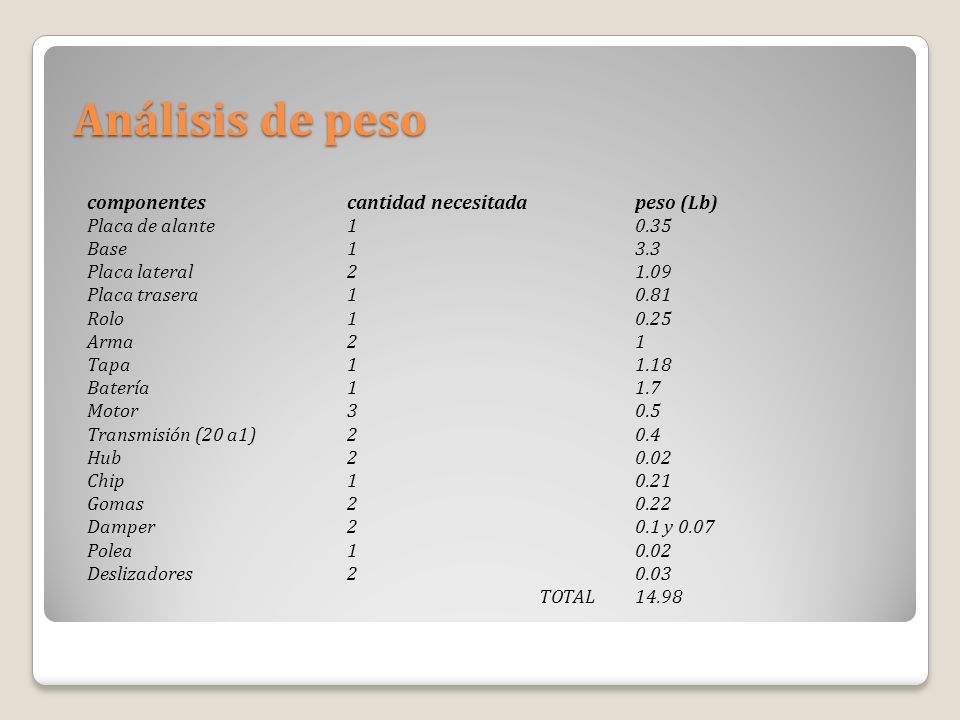

16 Análisis de peso componentes cantidad necesitada peso (Lb) Placa de alante 1 0.35 Base 1 3.3 Placa lateral 2 1.09 Placa trasera 1 0.81 Rolo 1 0.25 Arma 2 1 Tapa 1 1.18 Batería 1 1.7 Motor 3 0.5 Transmisión (20 a1) 2 0.4 Hub 2 0.02 Chip 1 0.21 Gomas 2 0.22 Damper 2 0.1 y 0.07 Polea 1 0.02 Deslizadores 2 0.03 TOTAL 14.98

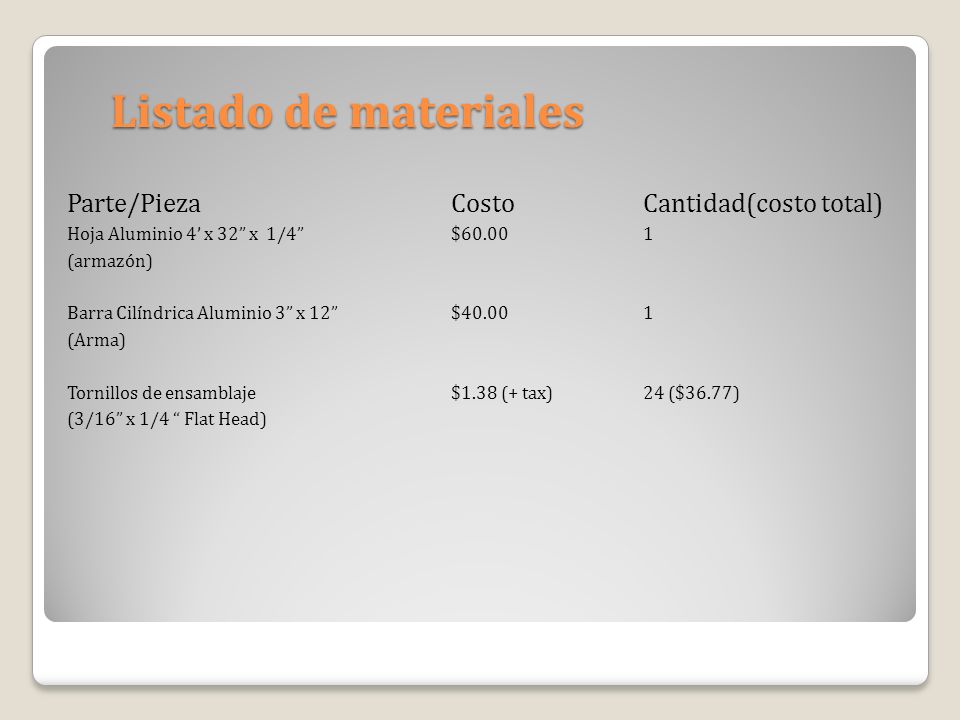

17 Listado de materiales Parte/PiezaCosto Cantidad(costo total) Hoja Aluminio 4’ x 32” x 1/4”$60.001 (armazón) Barra Cilíndrica Aluminio 3” x 12”$40.001 (Arma) Tornillos de ensamblaje$1.38 (+ tax)24 ($36.77) (3/16” x 1/4 “ Flat Head)

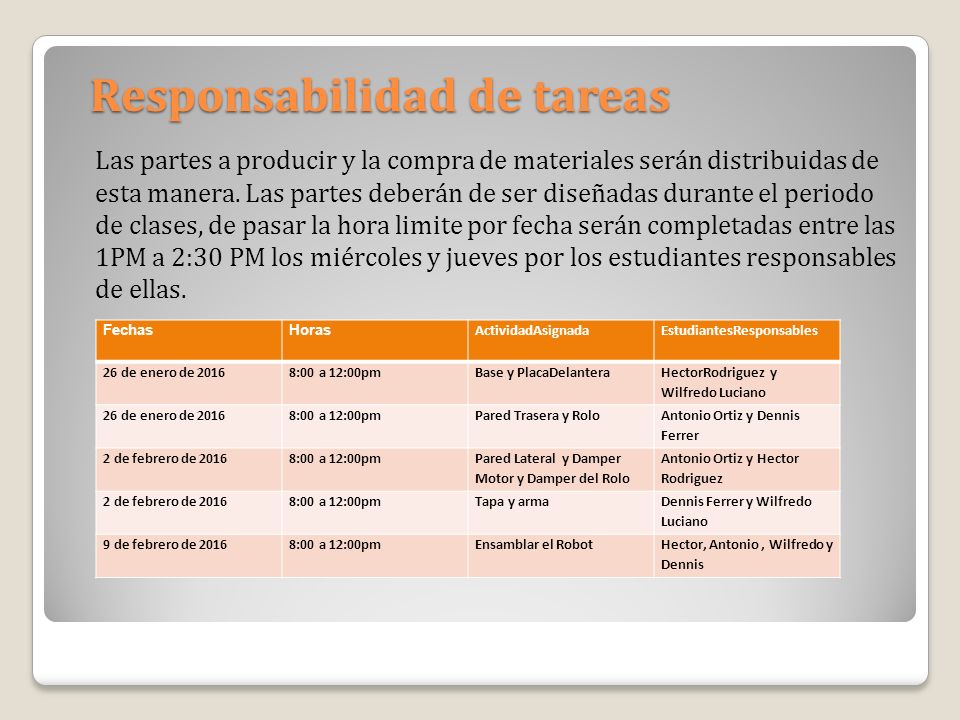

18 Responsabilidad de tareas Las partes a producir y la compra de materiales serán distribuidas de esta manera. Las partes deberán de ser diseñadas durante el periodo de clases, de pasar la hora limite por fecha serán completadas entre las 1PM a 2:30 PM los miércoles y jueves por los estudiantes responsables de ellas. FechasHoras ActividadAsignadaEstudiantesResponsables 26 de enero de 20168:00 a 12:00pmBase y PlacaDelantera HectorRodriguez y Wilfredo Luciano 26 de enero de 20168:00 a 12:00pmPared Trasera y Rolo Antonio Ortiz y Dennis Ferrer 2 de febrero de 20168:00 a 12:00pm Pared Lateral y Damper Motor y Damper del Rolo Antonio Ortiz y Hector Rodriguez 2 de febrero de 20168:00 a 12:00pmTapa y arma Dennis Ferrer y Wilfredo Luciano 9 de febrero de 20168:00 a 12:00pmEnsamblar el RobotHector, Antonio, Wilfredo y Dennis

19 Conclusión Tenemos la intención de hacer modificaciones al diseño según sea necesario para compactar la caja y reducir el peso. Esperamos que la experiencia sea provechosa y crear el mejor modelo.
