1 [IGN + UPM] con financiación de la AECI Madrid, junio-julio de 2006 Alejandra Sánchez Maganto Instituto GeográfIco Nacional Julio 2006 Curso IDE Styled Layer Descriptor(Prácticas)

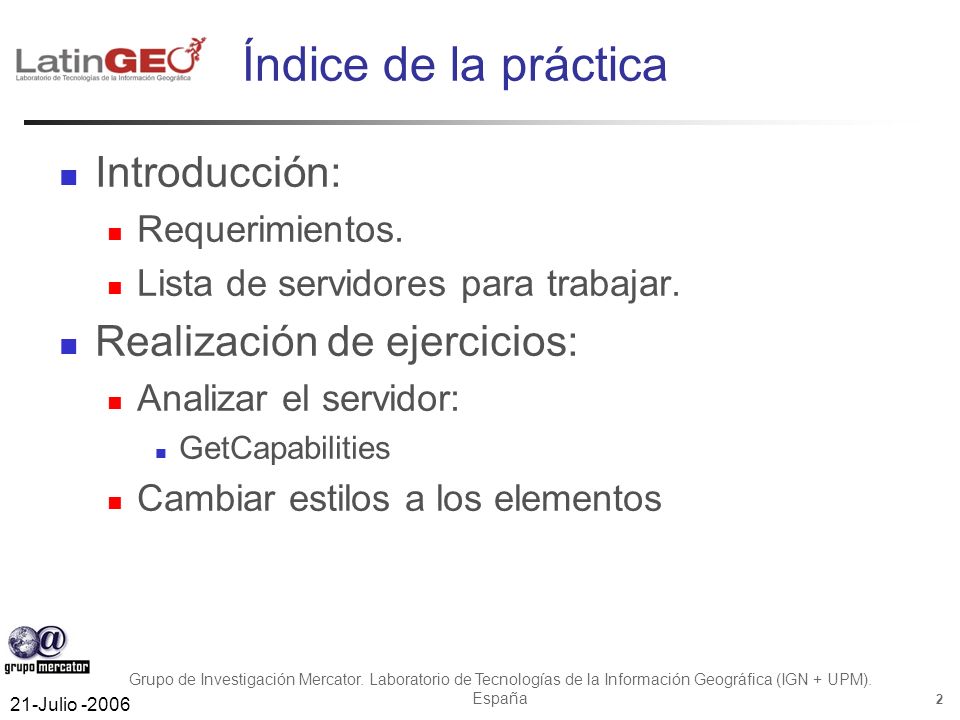

2 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 2 Índice de la práctica Introducción: Requerimientos. Lista de servidores para trabajar. Realización de ejercicios: Analizar el servidor: GetCapabilities Cambiar estilos a los elementos

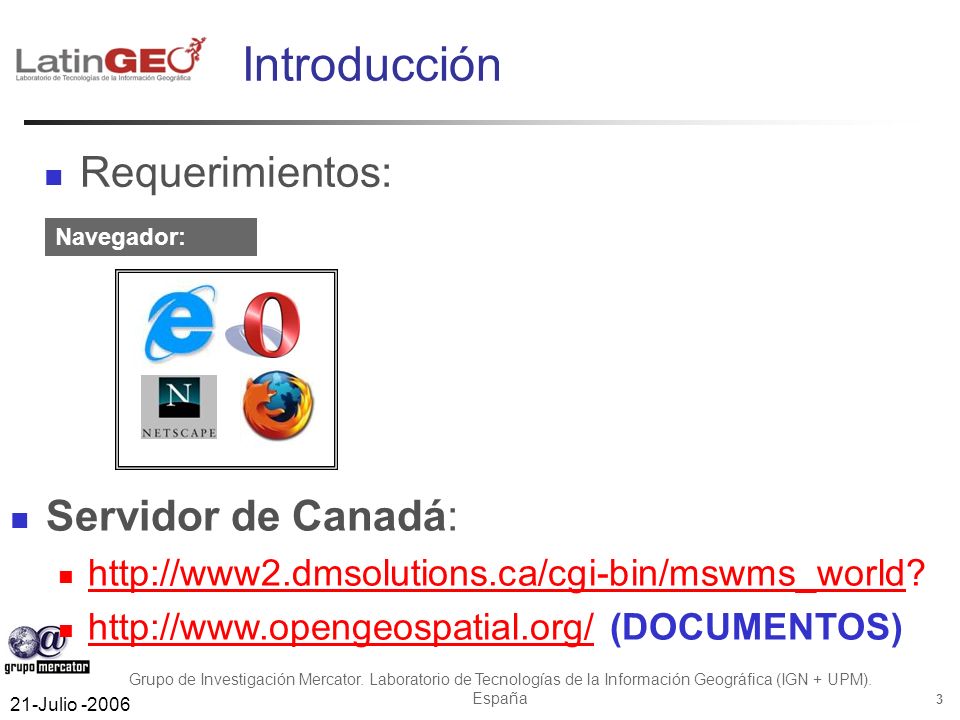

3 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 3 Introducción Requerimientos: Navegador: Servidor de Canadá: http://www2.dmsolutions.ca/cgi-bin/mswms_world? http://www2.dmsolutions.ca/cgi-bin/mswms_world http://www.opengeospatial.org/ (DOCUMENTOS) http://www.opengeospatial.org/

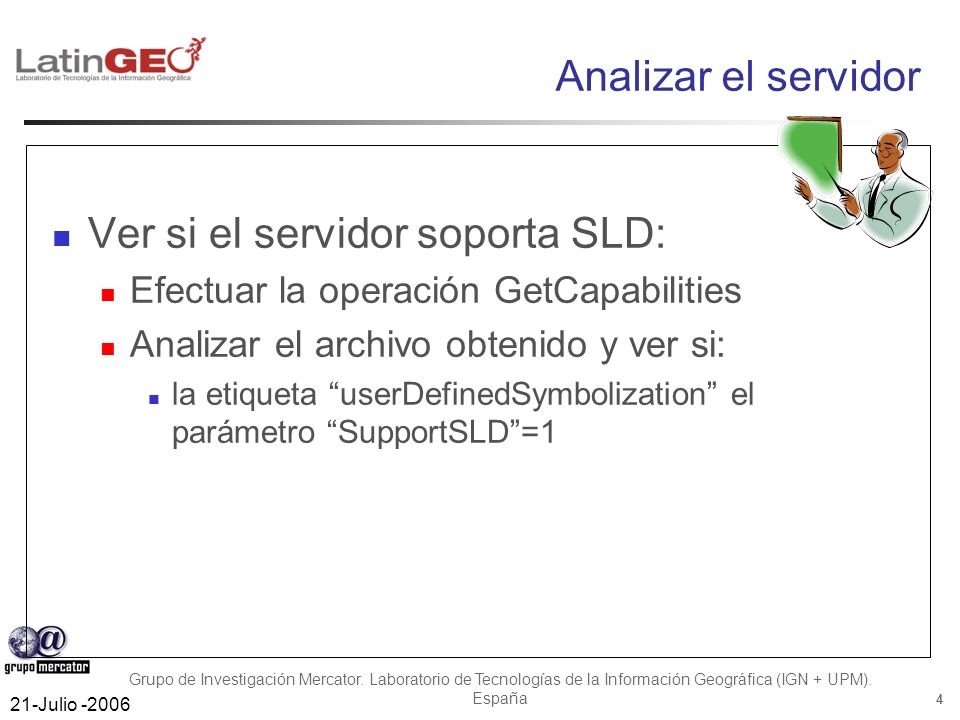

4 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 4 Ver si el servidor soporta SLD: Efectuar la operación GetCapabilities Analizar el archivo obtenido y ver si: la etiqueta “userDefinedSymbolization” el parámetro “SupportSLD”=1 Analizar el servidor

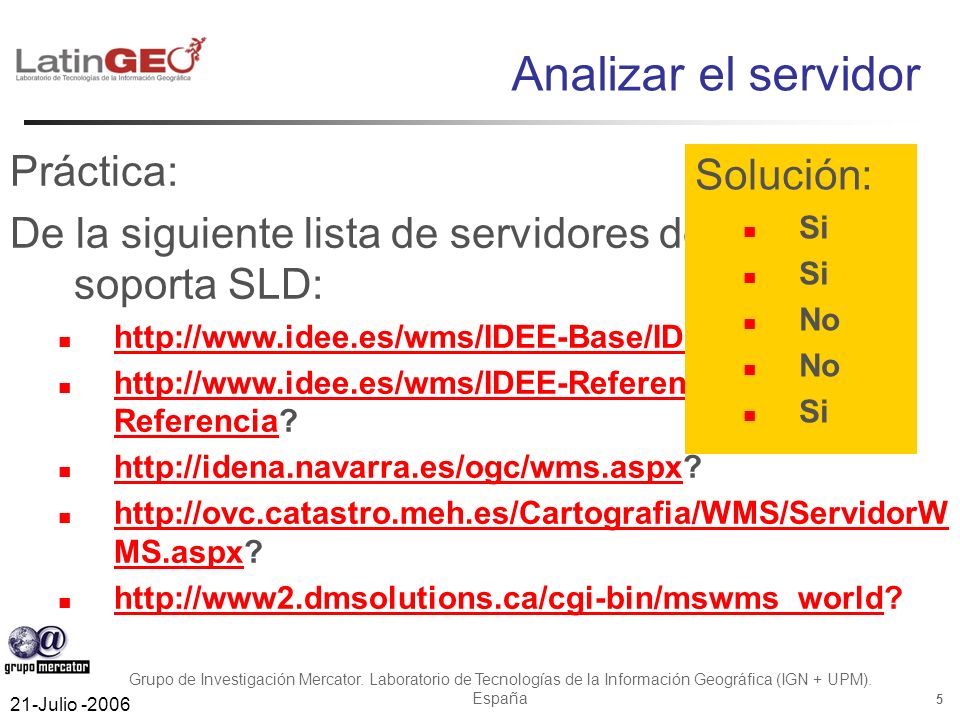

5 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 5 Práctica: De la siguiente lista de servidores decir quien soporta SLD: http://www.idee.es/wms/IDEE-Base/IDEE-Base? http://www.idee.es/wms/IDEE-Base/IDEE-Base http://www.idee.es/wms/IDEE-Referencia/IDEE- Referencia? http://www.idee.es/wms/IDEE-Referencia/IDEE- Referencia http://idena.navarra.es/ogc/wms.aspx? http://idena.navarra.es/ogc/wms.aspx http://ovc.catastro.meh.es/Cartografia/WMS/ServidorW MS.aspx? http://ovc.catastro.meh.es/Cartografia/WMS/ServidorW MS.aspx http://www2.dmsolutions.ca/cgi-bin/mswms_world? http://www2.dmsolutions.ca/cgi-bin/mswms_world Analizar el servidor Solución: Si No Si

6 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 6

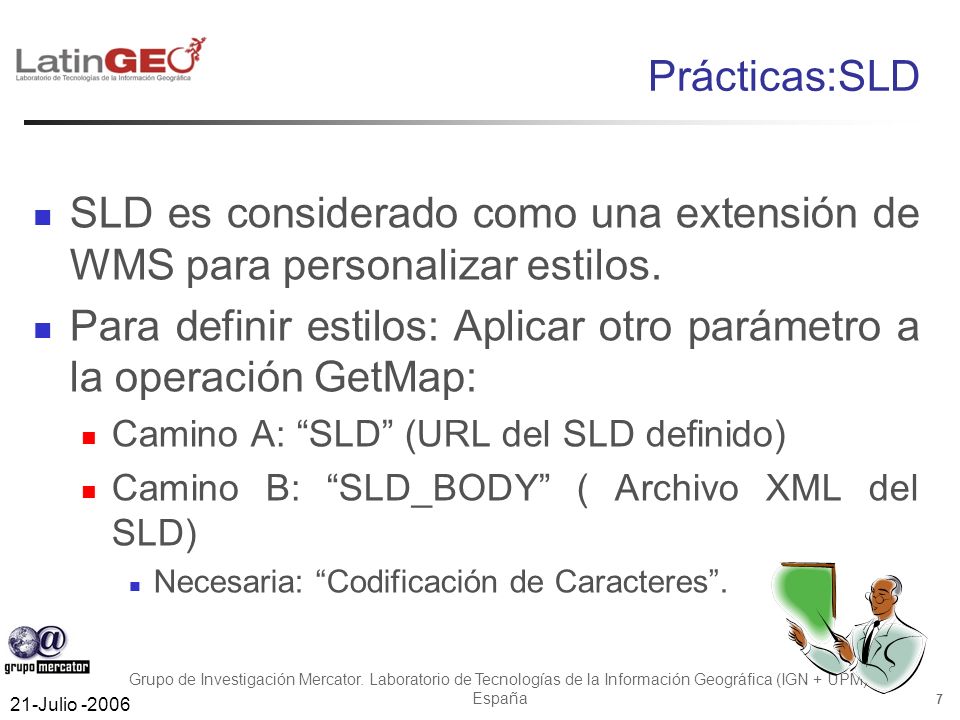

7 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 7 SLD es considerado como una extensión de WMS para personalizar estilos. Para definir estilos: Aplicar otro parámetro a la operación GetMap: Camino A: “SLD” (URL del SLD definido) Camino B: “SLD_BODY” ( Archivo XML del SLD) Necesaria: “Codificación de Caracteres”. Prácticas:SLD

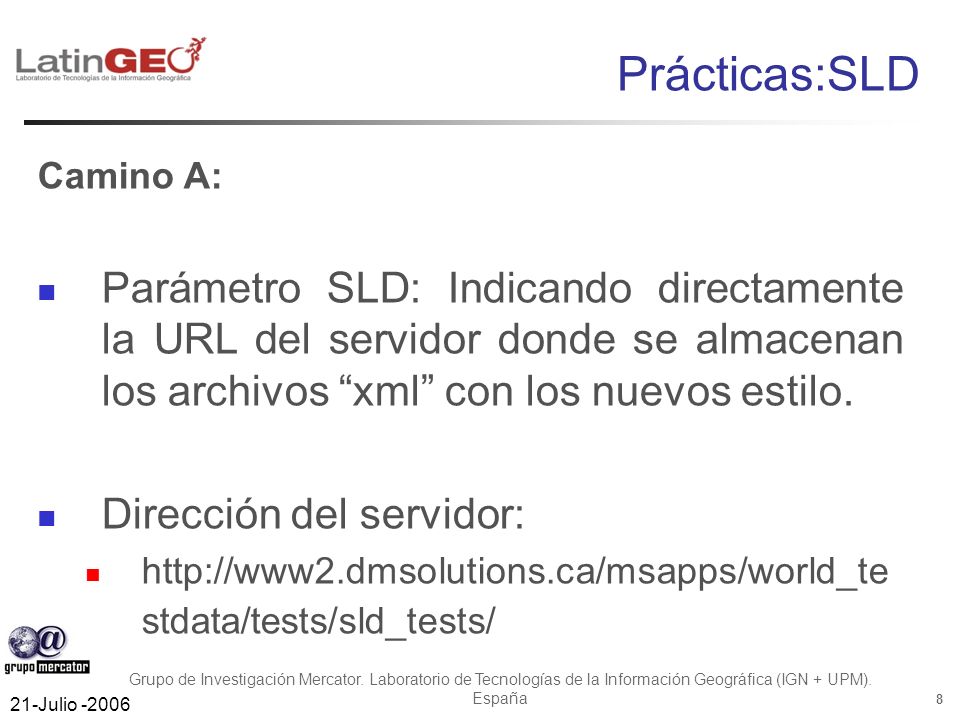

8 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 8 Camino A: Parámetro SLD: Indicando directamente la URL del servidor donde se almacenan los archivos “xml” con los nuevos estilo. Dirección del servidor: http://www2.dmsolutions.ca/msapps/world_te stdata/tests/sld_tests/ Prácticas:SLD

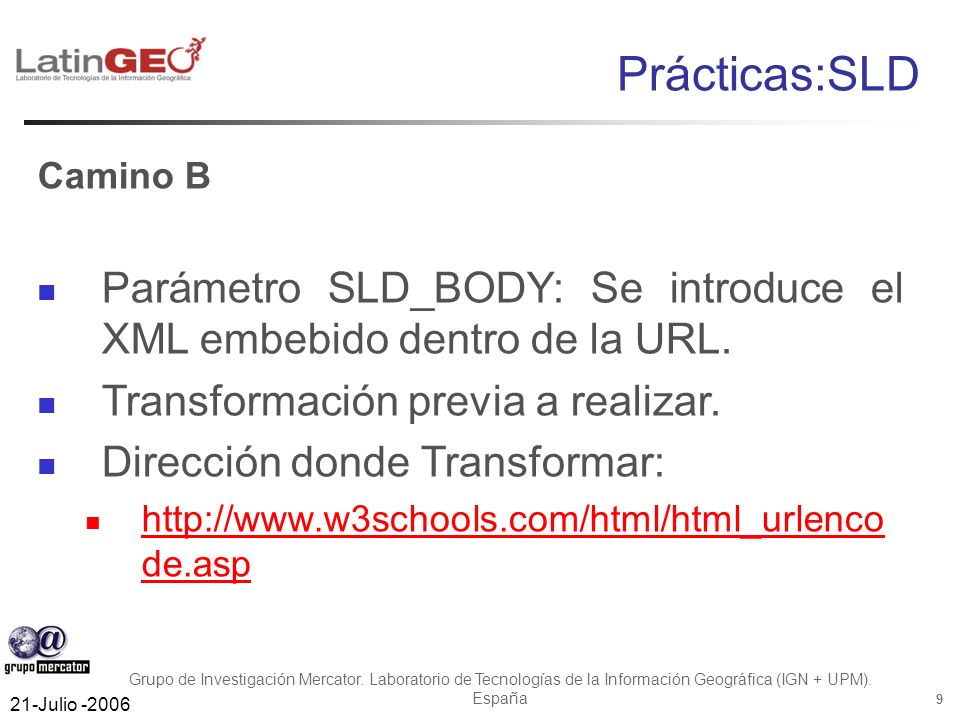

9 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 9 Camino B Parámetro SLD_BODY: Se introduce el XML embebido dentro de la URL. Transformación previa a realizar. Dirección donde Transformar: http://www.w3schools.com/html/html_urlenco de.asp http://www.w3schools.com/html/html_urlenco de.asp Prácticas:SLD

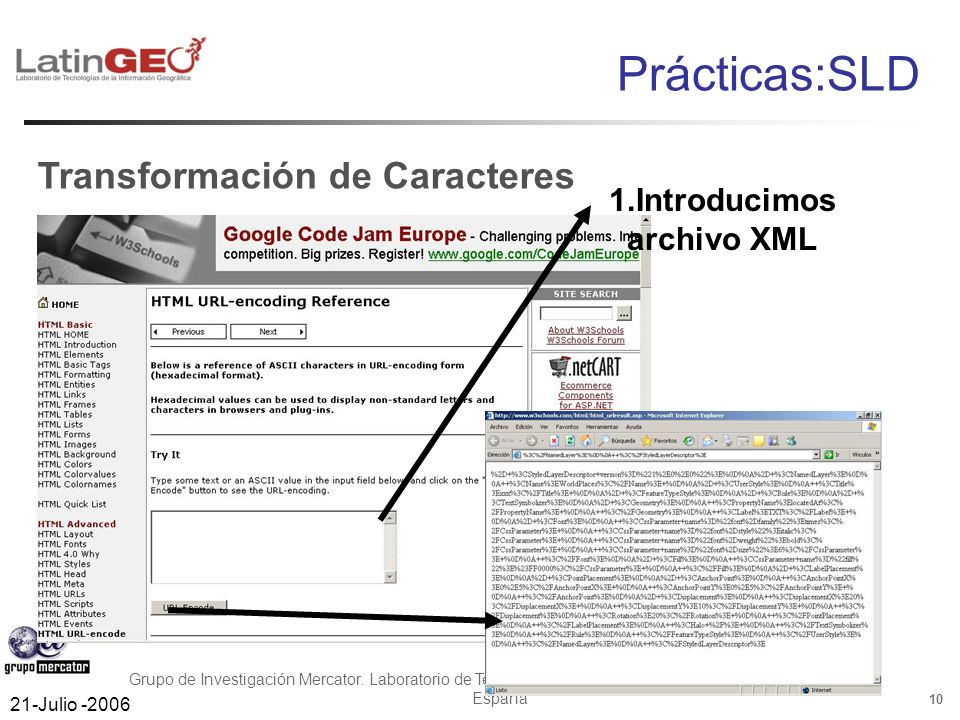

10 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 10 Transformación de Caracteres Prácticas:SLD 1.Introducimos archivo XML

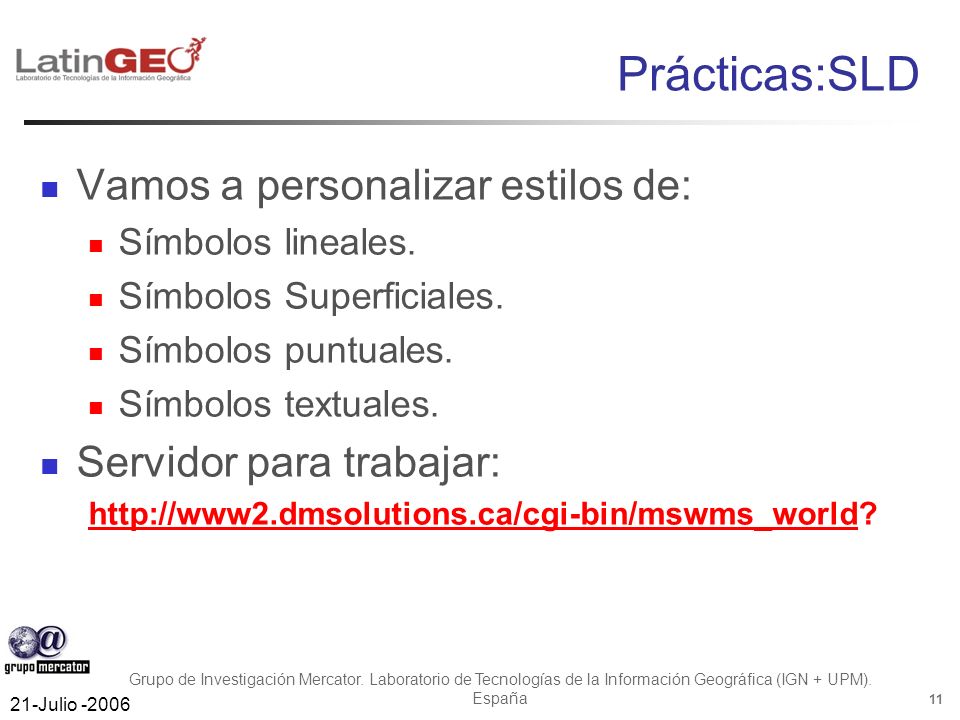

11 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 11 Vamos a personalizar estilos de: Símbolos lineales. Símbolos Superficiales. Símbolos puntuales. Símbolos textuales. Servidor para trabajar: http://www2.dmsolutions.ca/cgi-bin/mswms_worldhttp://www2.dmsolutions.ca/cgi-bin/mswms_world? Prácticas:SLD

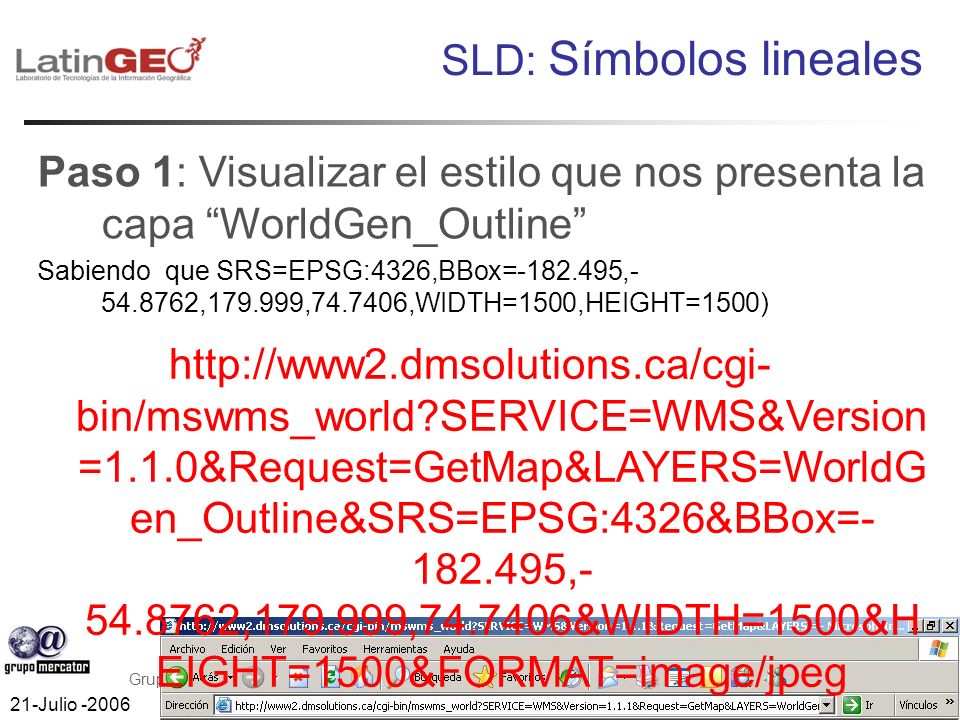

12 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 12 Paso 1: Visualizar el estilo que nos presenta la capa “WorldGen_Outline” Sabiendo que SRS=EPSG:4326,BBox=-182.495,- 54.8762,179.999,74.7406,WIDTH=1500,HEIGHT=1500) SLD: Símbolos lineales http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&Version =1.1.0&Request=GetMap&LAYERS=WorldG en_Outline&SRS=EPSG:4326&BBox=- 182.495,- 54.8762,179.999,74.7406&WIDTH=1500&H EIGHT=1500&FORMAT=image/jpeg

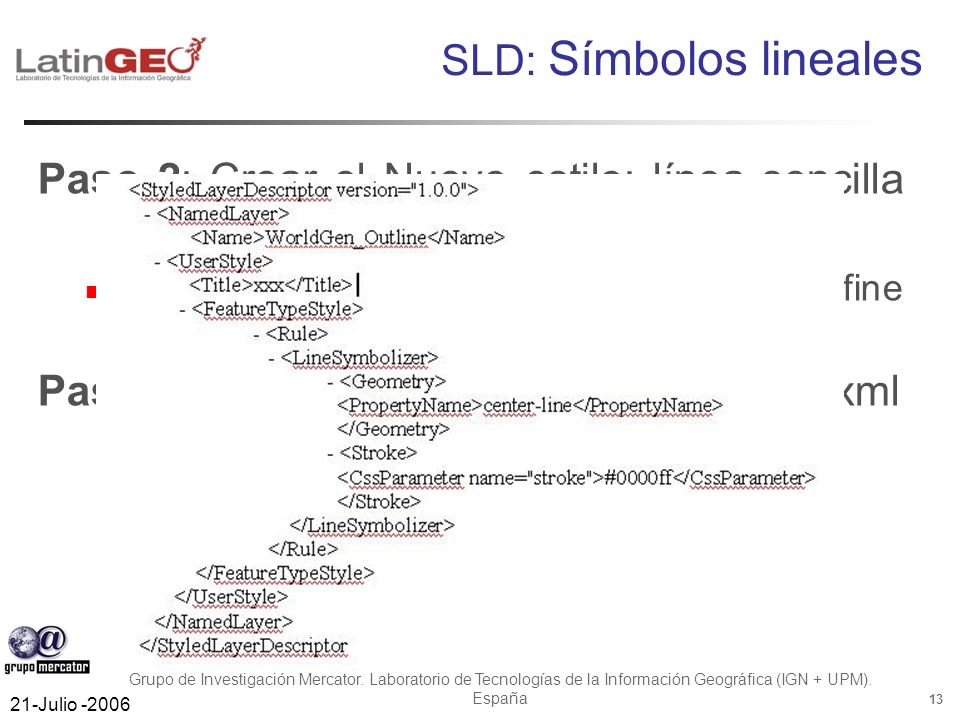

13 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 13 Paso 2: Crear el Nuevo estilo: línea sencilla en azul. Crear un archivo en SLD según define especificación. Paso 3: Guardarlo como: sld_line_simple.xml SLD: Símbolos lineales

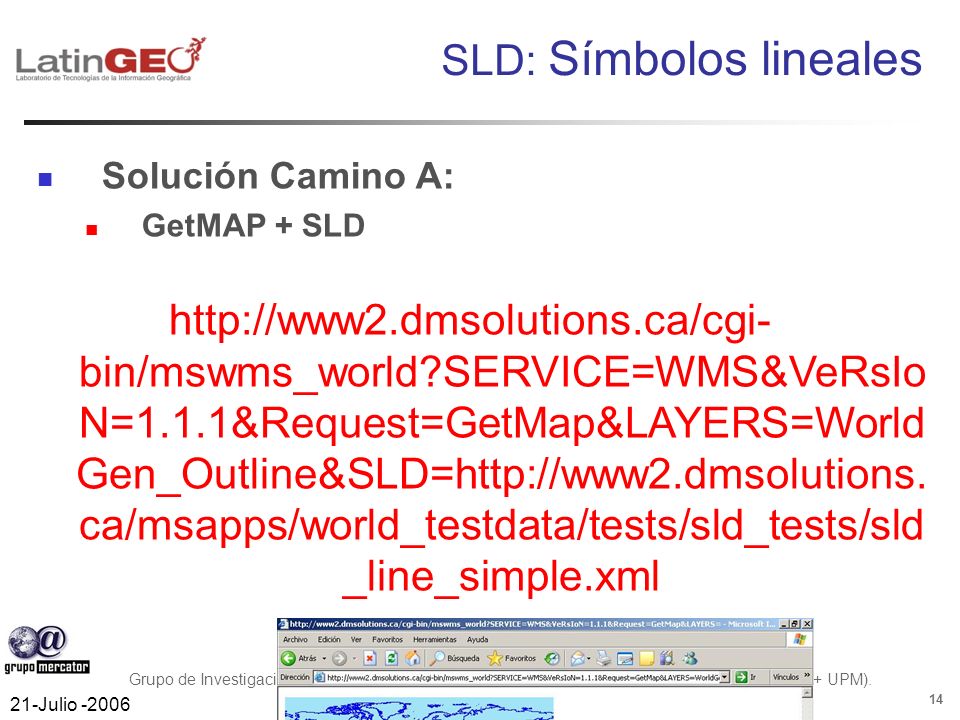

14 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 14 Solución Camino A: GetMAP + SLD http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIo N=1.1.1&Request=GetMap&LAYERS=World Gen_Outline&SLD=http://www2.dmsolutions. ca/msapps/world_testdata/tests/sld_tests/sld _line_simple.xml SLD: Símbolos lineales

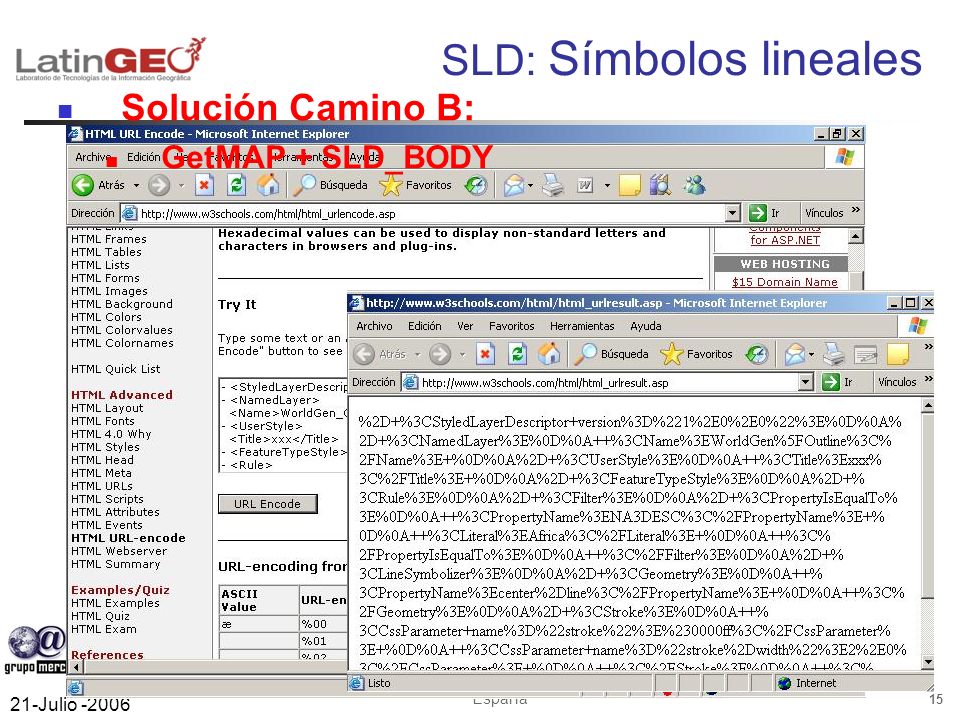

15 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 15 Solución Camino B: GetMAP + SLD_BODY SLD: Símbolos lineales

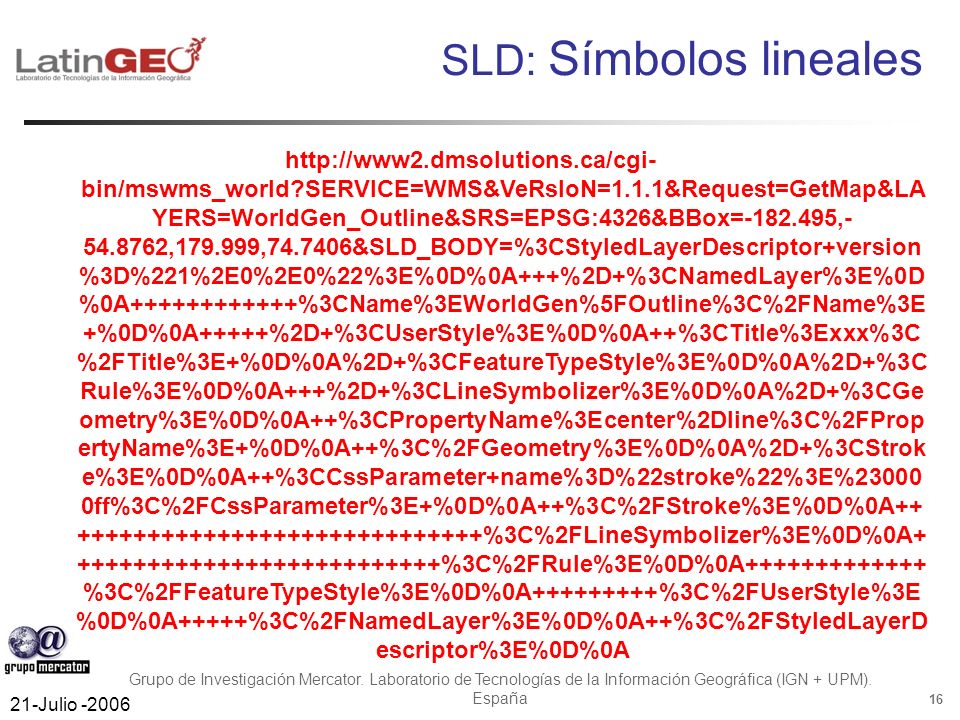

16 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 16 SLD: Símbolos lineales http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIoN=1.1.1&Request=GetMap&LA YERS=WorldGen_Outline&SRS=EPSG:4326&BBox=-182.495,- 54.8762,179.999,74.7406&SLD_BODY=%3CStyledLayerDescriptor+version %3D%221%2E0%2E0%22%3E%0D%0A+++%2D+%3CNamedLayer%3E%0D %0A++++++++++++%3CName%3EWorldGen%5FOutline%3C%2FName%3E +%0D%0A+++++%2D+%3CUserStyle%3E%0D%0A++%3CTitle%3Exxx%3C %2FTitle%3E+%0D%0A%2D+%3CFeatureTypeStyle%3E%0D%0A%2D+%3C Rule%3E%0D%0A+++%2D+%3CLineSymbolizer%3E%0D%0A%2D+%3CGe ometry%3E%0D%0A++%3CPropertyName%3Ecenter%2Dline%3C%2FProp ertyName%3E+%0D%0A++%3C%2FGeometry%3E%0D%0A%2D+%3CStrok e%3E%0D%0A++%3CCssParameter+name%3D%22stroke%22%3E%23000 0ff%3C%2FCssParameter%3E+%0D%0A++%3C%2FStroke%3E%0D%0A++ +++++++++++++++++++++++++++++%3C%2FLineSymbolizer%3E%0D%0A+ ++++++++++++++++++++++++++%3C%2FRule%3E%0D%0A+++++++++++++ %3C%2FFeatureTypeStyle%3E%0D%0A+++++++++%3C%2FUserStyle%3E %0D%0A+++++%3C%2FNamedLayer%3E%0D%0A++%3C%2FStyledLayerD escriptor%3E%0D%0A

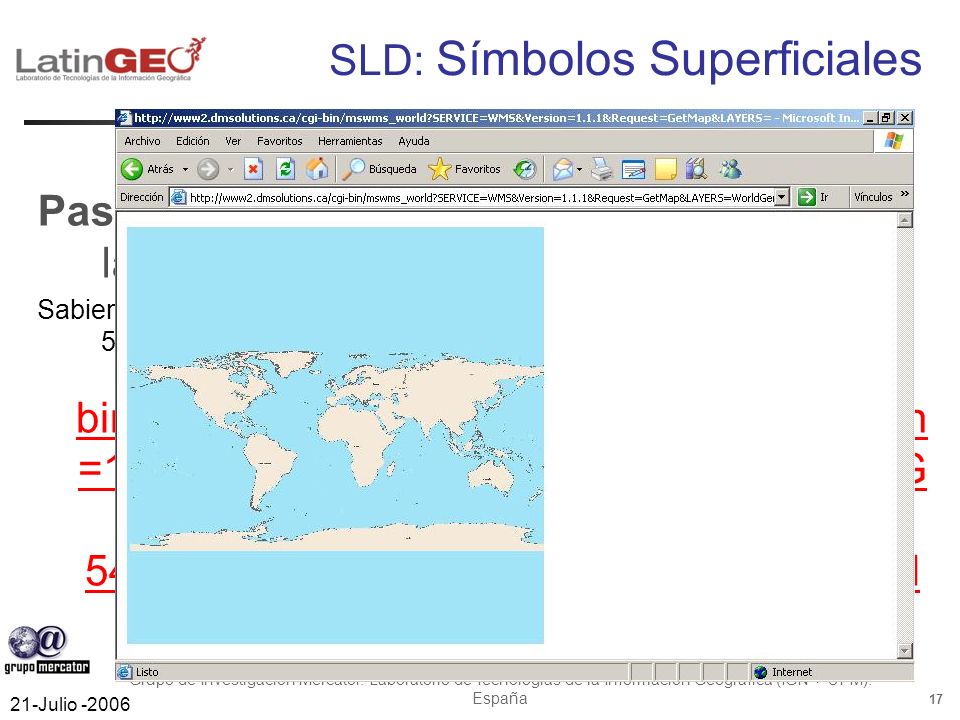

17 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 17 Paso 1: Visualizar el estilo que nos presenta la capa “WorldGen” Sabiendo que SRS=EPSG:4326,BBox=-182.495,- 54.8762,179.999,74.7406,WIDTH=1500,HEIGHT=1500) SLD: Símbolos Superficiales http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&Version =1.1.1&Request=GetMap&LAYERS=WorldG en&SRS=EPSG:4326&BBox=-182.495,- 54.8762,179.999,74.7406&WIDTH=1500&H EIGHT=1500&FORMAT=image/jpeg

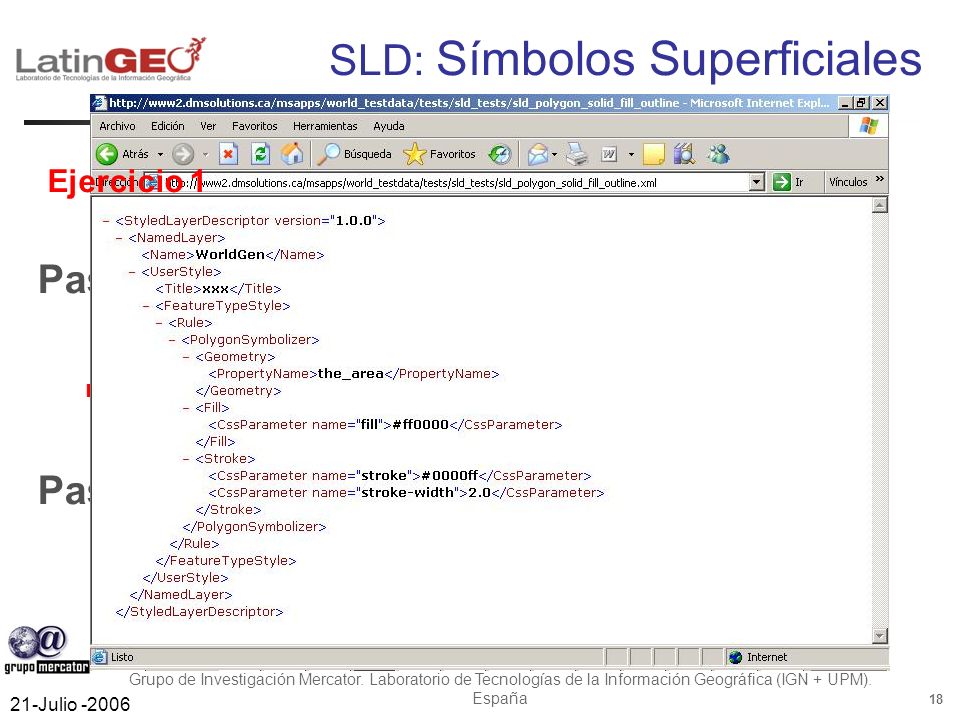

18 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 18 Paso 2: Crear el Nuevo estilo: Relleno rojo y línea de contorno azul Crear un archivo en SLD según define especificación. Paso 3: Guardarlo como: sld_polygon_solid_fill_outline.xml SLD: Símbolos Superficiales Ejercicio 1

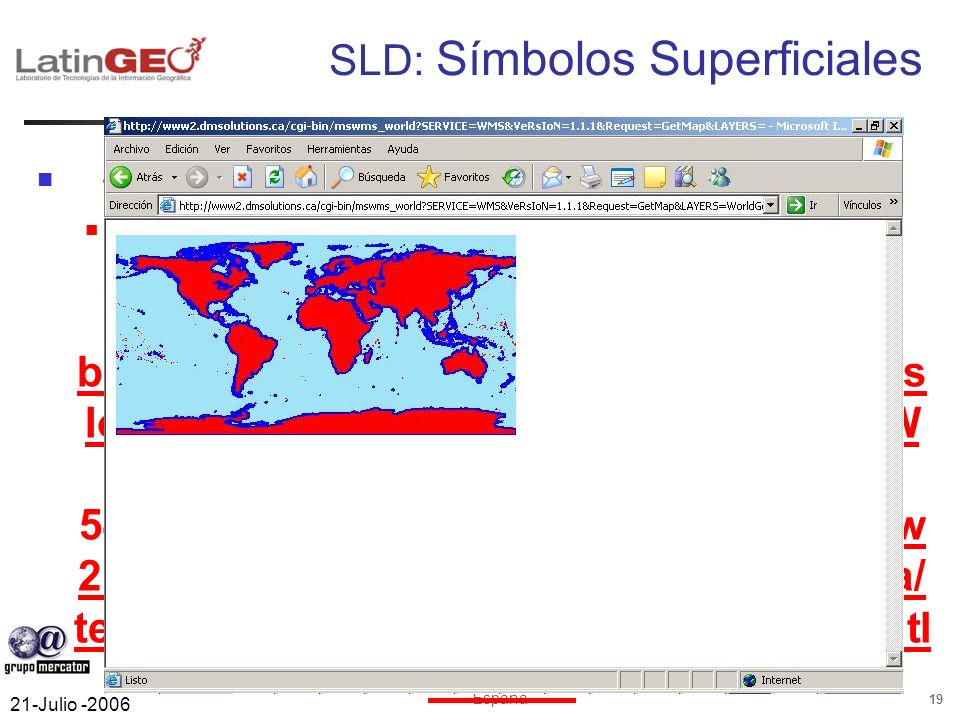

19 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 19 Solución Camino A: GetMAP + SLD http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRs IoN=1.1.1&Request=GetMap&LAYERS=W orldGenhttp://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRs IoN=1.1.1&Request=GetMap&LAYERS=W orldGen&BBox=-182.495,- 54.8762,179.999,74.7406&SLD=http://www 2.dmsolutions.ca/msapps/world_testdata/ tests/sld_tests/sld_polygon_solid_fill_outl ine.xml&SLD=http://www 2.dmsolutions.ca/msapps/world_testdata/ tests/sld_tests/sld_polygon_solid_fill_outl ine.xml SLD: Símbolos Superficiales

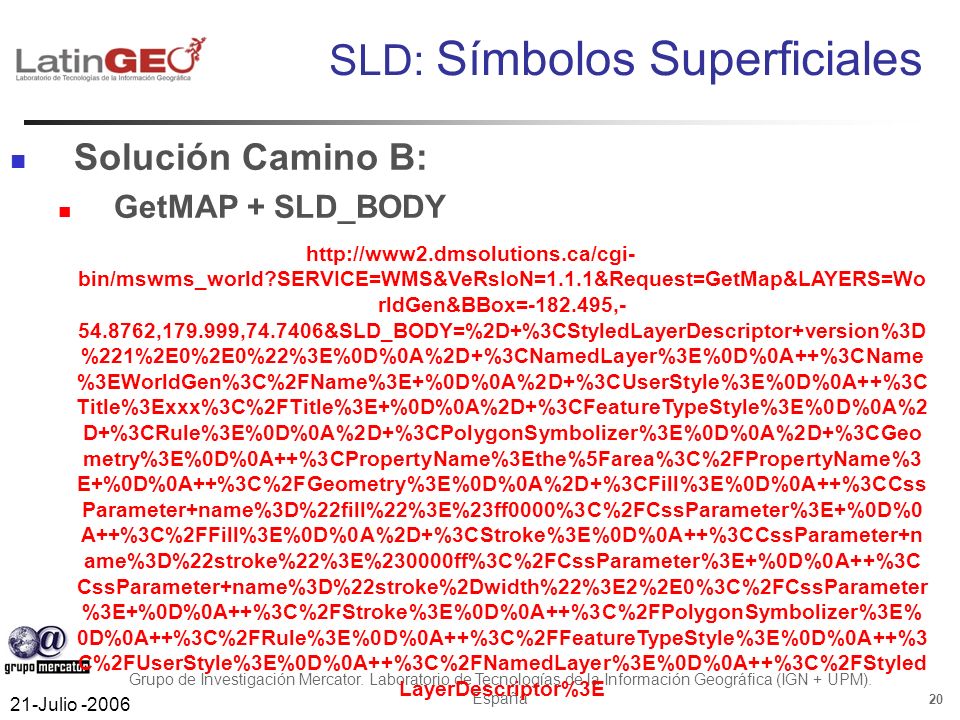

20 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 20 Solución Camino B: GetMAP + SLD_BODY http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIoN=1.1.1&Request=GetMap&LAYERS=Wo rldGen&BBox=-182.495,- 54.8762,179.999,74.7406&SLD_BODY=%2D+%3CStyledLayerDescriptor+version%3D %221%2E0%2E0%22%3E%0D%0A%2D+%3CNamedLayer%3E%0D%0A++%3CName %3EWorldGen%3C%2FName%3E+%0D%0A%2D+%3CUserStyle%3E%0D%0A++%3C Title%3Exxx%3C%2FTitle%3E+%0D%0A%2D+%3CFeatureTypeStyle%3E%0D%0A%2 D+%3CRule%3E%0D%0A%2D+%3CPolygonSymbolizer%3E%0D%0A%2D+%3CGeo metry%3E%0D%0A++%3CPropertyName%3Ethe%5Farea%3C%2FPropertyName%3 E+%0D%0A++%3C%2FGeometry%3E%0D%0A%2D+%3CFill%3E%0D%0A++%3CCss Parameter+name%3D%22fill%22%3E%23ff0000%3C%2FCssParameter%3E+%0D%0 A++%3C%2FFill%3E%0D%0A%2D+%3CStroke%3E%0D%0A++%3CCssParameter+n ame%3D%22stroke%22%3E%230000ff%3C%2FCssParameter%3E+%0D%0A++%3C CssParameter+name%3D%22stroke%2Dwidth%22%3E2%2E0%3C%2FCssParameter %3E+%0D%0A++%3C%2FStroke%3E%0D%0A++%3C%2FPolygonSymbolizer%3E% 0D%0A++%3C%2FRule%3E%0D%0A++%3C%2FFeatureTypeStyle%3E%0D%0A++%3 C%2FUserStyle%3E%0D%0A++%3C%2FNamedLayer%3E%0D%0A++%3C%2FStyled LayerDescriptor%3E SLD: Símbolos Superficiales

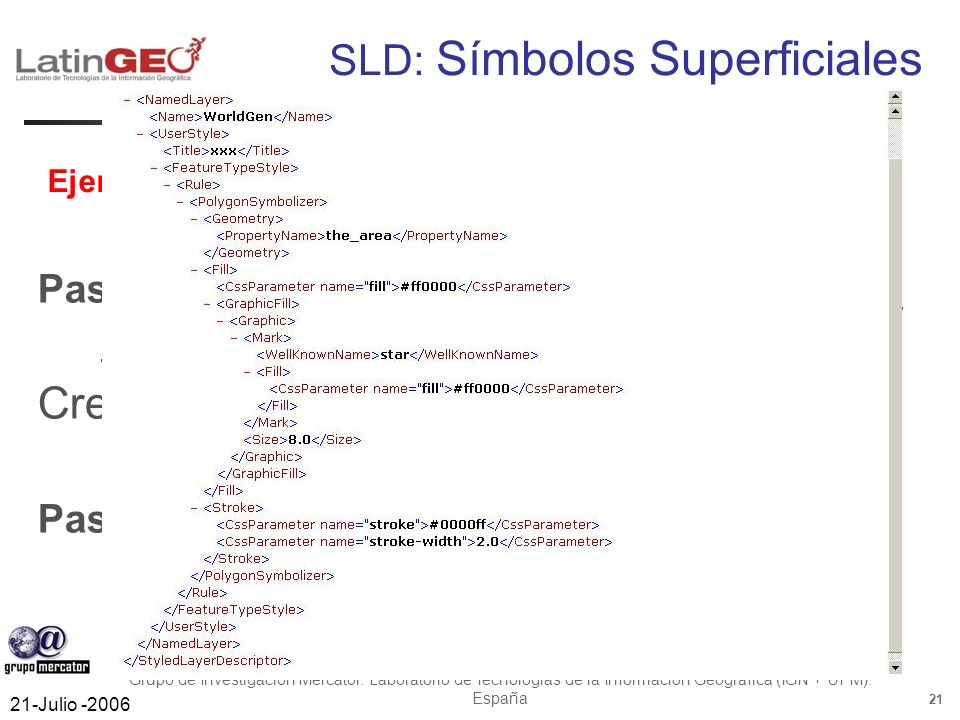

21 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 21 Paso 2:Crear el Nuevo estilo: relleno con estrellas rojas y borde azul Crear un archivo en SLD según define especificación. Paso 3: Guardarlo como: sld_polygon_fill_symbol.xml SLD: Símbolos Superficiales Ejercicio 2

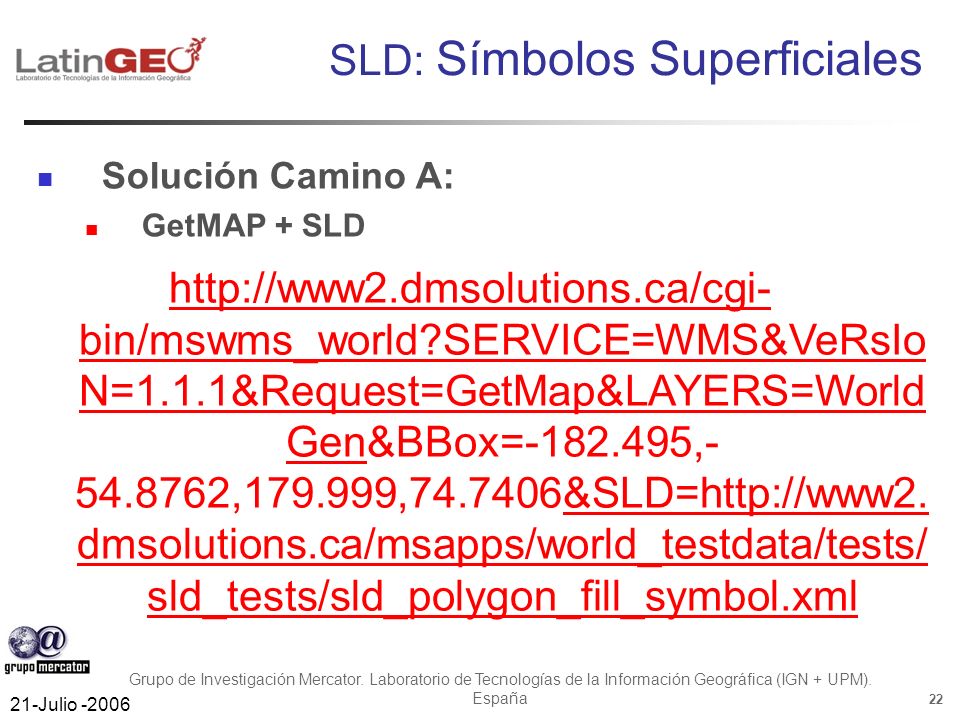

22 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 22 Solución Camino A: GetMAP + SLD SLD: Símbolos Superficiales http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIo N=1.1.1&Request=GetMap&LAYERS=World Genhttp://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIo N=1.1.1&Request=GetMap&LAYERS=World Gen&BBox=-182.495,- 54.8762,179.999,74.7406&SLD=http://www2. dmsolutions.ca/msapps/world_testdata/tests/ sld_tests/sld_polygon_fill_symbol.xml&SLD=http://www2. dmsolutions.ca/msapps/world_testdata/tests/ sld_tests/sld_polygon_fill_symbol.xml

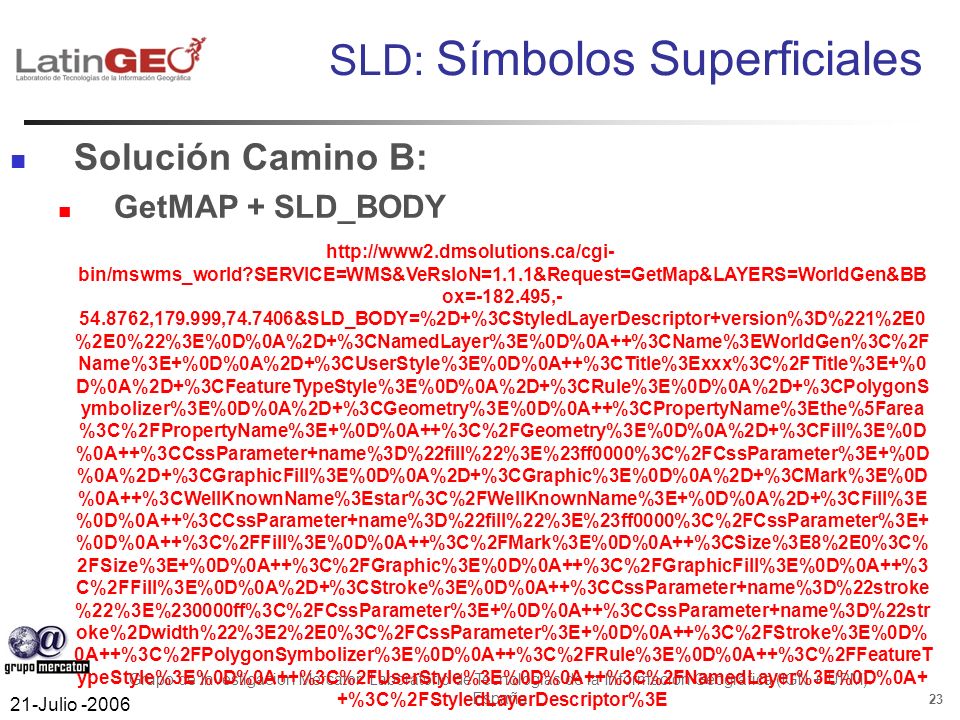

23 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 23 Solución Camino B: GetMAP + SLD_BODY http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIoN=1.1.1&Request=GetMap&LAYERS=WorldGen&BB ox=-182.495,- 54.8762,179.999,74.7406&SLD_BODY=%2D+%3CStyledLayerDescriptor+version%3D%221%2E0 %2E0%22%3E%0D%0A%2D+%3CNamedLayer%3E%0D%0A++%3CName%3EWorldGen%3C%2F Name%3E+%0D%0A%2D+%3CUserStyle%3E%0D%0A++%3CTitle%3Exxx%3C%2FTitle%3E+%0 D%0A%2D+%3CFeatureTypeStyle%3E%0D%0A%2D+%3CRule%3E%0D%0A%2D+%3CPolygonS ymbolizer%3E%0D%0A%2D+%3CGeometry%3E%0D%0A++%3CPropertyName%3Ethe%5Farea %3C%2FPropertyName%3E+%0D%0A++%3C%2FGeometry%3E%0D%0A%2D+%3CFill%3E%0D %0A++%3CCssParameter+name%3D%22fill%22%3E%23ff0000%3C%2FCssParameter%3E+%0D %0A%2D+%3CGraphicFill%3E%0D%0A%2D+%3CGraphic%3E%0D%0A%2D+%3CMark%3E%0D %0A++%3CWellKnownName%3Estar%3C%2FWellKnownName%3E+%0D%0A%2D+%3CFill%3E %0D%0A++%3CCssParameter+name%3D%22fill%22%3E%23ff0000%3C%2FCssParameter%3E+ %0D%0A++%3C%2FFill%3E%0D%0A++%3C%2FMark%3E%0D%0A++%3CSize%3E8%2E0%3C% 2FSize%3E+%0D%0A++%3C%2FGraphic%3E%0D%0A++%3C%2FGraphicFill%3E%0D%0A++%3 C%2FFill%3E%0D%0A%2D+%3CStroke%3E%0D%0A++%3CCssParameter+name%3D%22stroke %22%3E%230000ff%3C%2FCssParameter%3E+%0D%0A++%3CCssParameter+name%3D%22str oke%2Dwidth%22%3E2%2E0%3C%2FCssParameter%3E+%0D%0A++%3C%2FStroke%3E%0D% 0A++%3C%2FPolygonSymbolizer%3E%0D%0A++%3C%2FRule%3E%0D%0A++%3C%2FFeatureT ypeStyle%3E%0D%0A++%3C%2FUserStyle%3E%0D%0A++%3C%2FNamedLayer%3E%0D%0A+ +%3C%2FStyledLayerDescriptor%3E SLD: Símbolos Superficiales

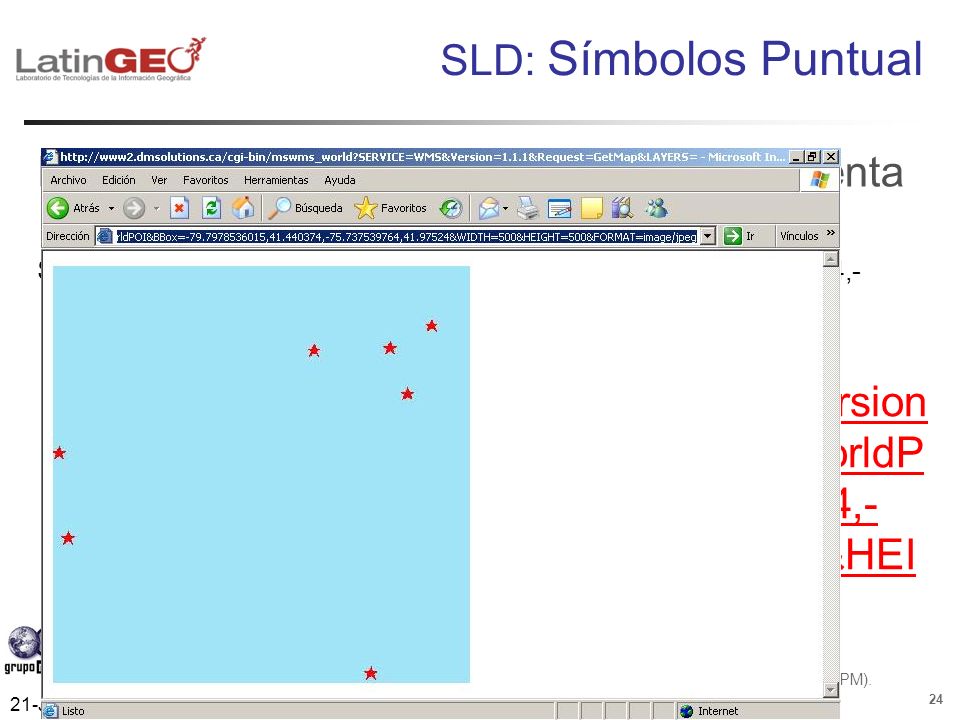

24 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 24 Paso 1: Visualizar el estilo que nos presenta la capa “WorldPOI ” Sabiendo que SRS=EPSG:4326,BBox=-79.7978536015,41.440374,- 75.737539764,41.9752,WIDTH=500,HEIGHT=500) SLD: Símbolos Puntual http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&Version =1.1.1&Request=GetMap&LAYERS=WorldP OI&BBox=-79.7978536015,41.440374,- 75.737539764,41.97524&WIDTH=500&HEI GHT=500&FORMAT=image/jpeg

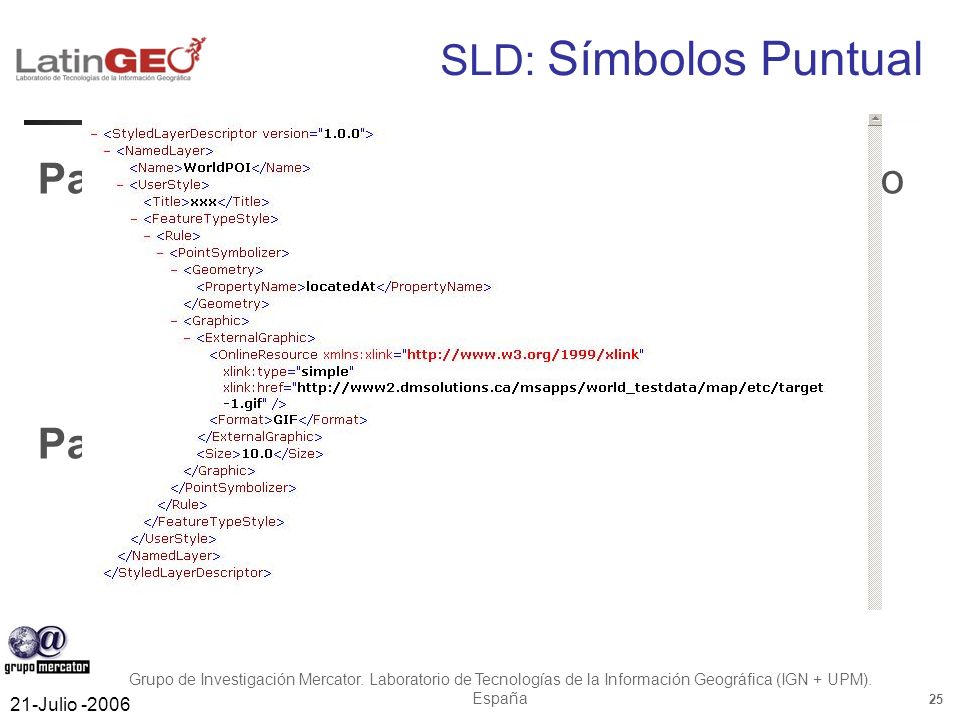

25 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 25 Paso 2: Crear el Nuevo estilo: Símbolo externo. La nueva imagen puntual se encuentra: http://www2.dmsolutions.ca/msapps/world_testd ata/map/etc/target-1.gif Paso 3: Guardarlo como: sld_symbol_external.xml SLD: Símbolos Puntual

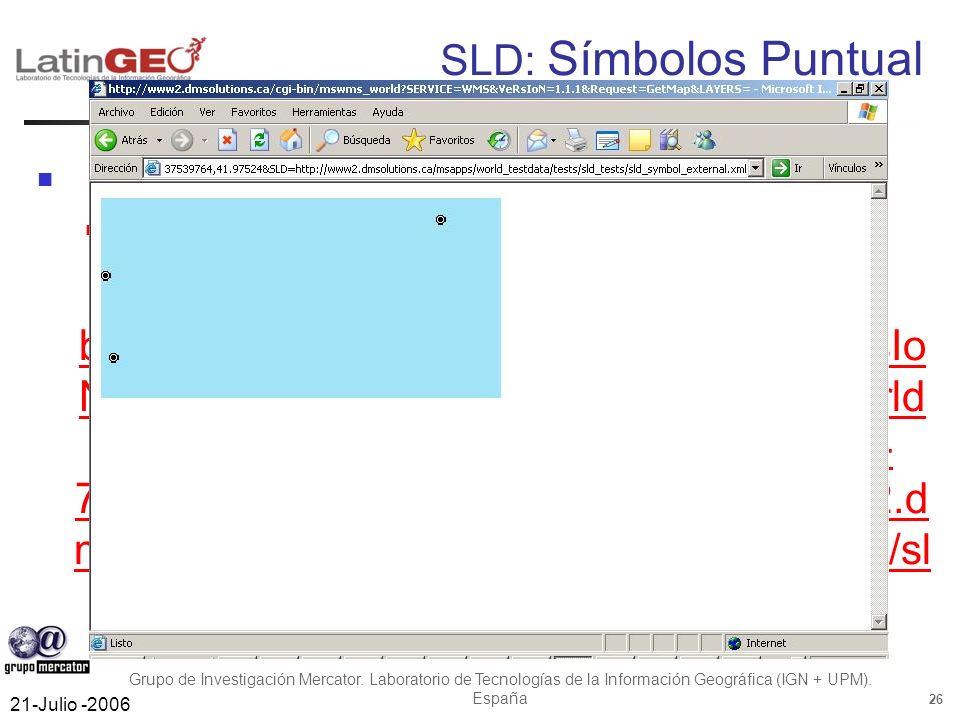

26 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 26 Solución Camino A: GetMAP + SLD http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIo N=1.1.1&Request=GetMap&LAYERS=World POIhttp://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIo N=1.1.1&Request=GetMap&LAYERS=World POI&BBox=-79.7978536015,41.440374,- 75.737539764,41.97524&SLD=http://www2.d msolutions.ca/msapps/world_testdata/tests/sl d_tests/sld_symbol_external.xml&SLD=http://www2.d msolutions.ca/msapps/world_testdata/tests/sl d_tests/sld_symbol_external.xml SLD: Símbolos Puntual

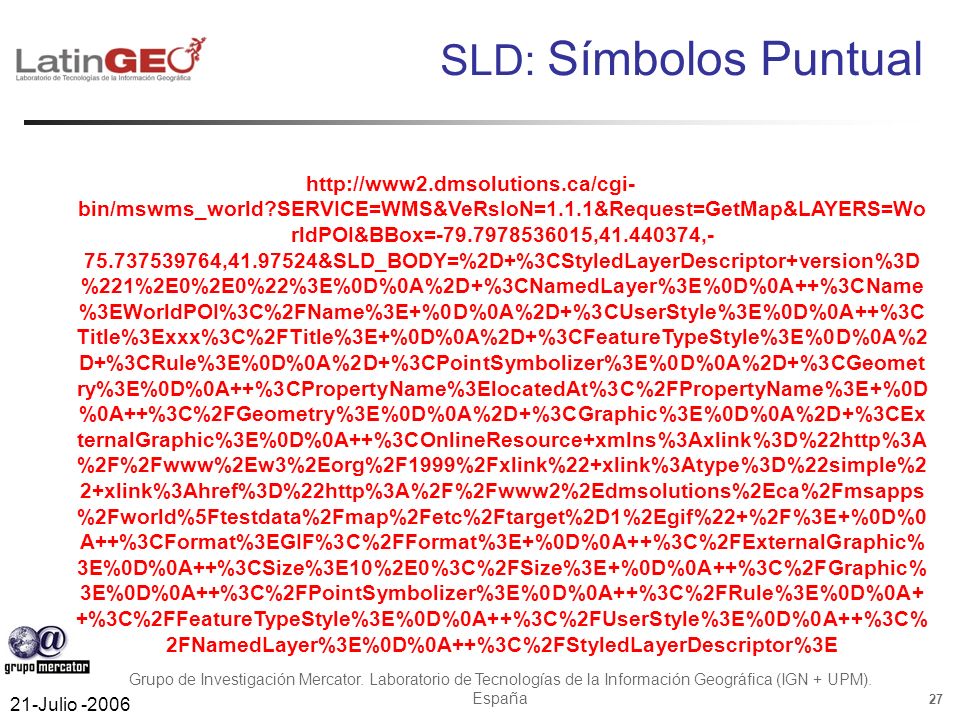

27 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 27 http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIoN=1.1.1&Request=GetMap&LAYERS=Wo rldPOI&BBox=-79.7978536015,41.440374,- 75.737539764,41.97524&SLD_BODY=%2D+%3CStyledLayerDescriptor+version%3D %221%2E0%2E0%22%3E%0D%0A%2D+%3CNamedLayer%3E%0D%0A++%3CName %3EWorldPOI%3C%2FName%3E+%0D%0A%2D+%3CUserStyle%3E%0D%0A++%3C Title%3Exxx%3C%2FTitle%3E+%0D%0A%2D+%3CFeatureTypeStyle%3E%0D%0A%2 D+%3CRule%3E%0D%0A%2D+%3CPointSymbolizer%3E%0D%0A%2D+%3CGeomet ry%3E%0D%0A++%3CPropertyName%3ElocatedAt%3C%2FPropertyName%3E+%0D %0A++%3C%2FGeometry%3E%0D%0A%2D+%3CGraphic%3E%0D%0A%2D+%3CEx ternalGraphic%3E%0D%0A++%3COnlineResource+xmlns%3Axlink%3D%22http%3A %2F%2Fwww%2Ew3%2Eorg%2F1999%2Fxlink%22+xlink%3Atype%3D%22simple%2 2+xlink%3Ahref%3D%22http%3A%2F%2Fwww2%2Edmsolutions%2Eca%2Fmsapps %2Fworld%5Ftestdata%2Fmap%2Fetc%2Ftarget%2D1%2Egif%22+%2F%3E+%0D%0 A++%3CFormat%3EGIF%3C%2FFormat%3E+%0D%0A++%3C%2FExternalGraphic% 3E%0D%0A++%3CSize%3E10%2E0%3C%2FSize%3E+%0D%0A++%3C%2FGraphic% 3E%0D%0A++%3C%2FPointSymbolizer%3E%0D%0A++%3C%2FRule%3E%0D%0A+ +%3C%2FFeatureTypeStyle%3E%0D%0A++%3C%2FUserStyle%3E%0D%0A++%3C% 2FNamedLayer%3E%0D%0A++%3C%2FStyledLayerDescriptor%3E SLD: Símbolos Puntual

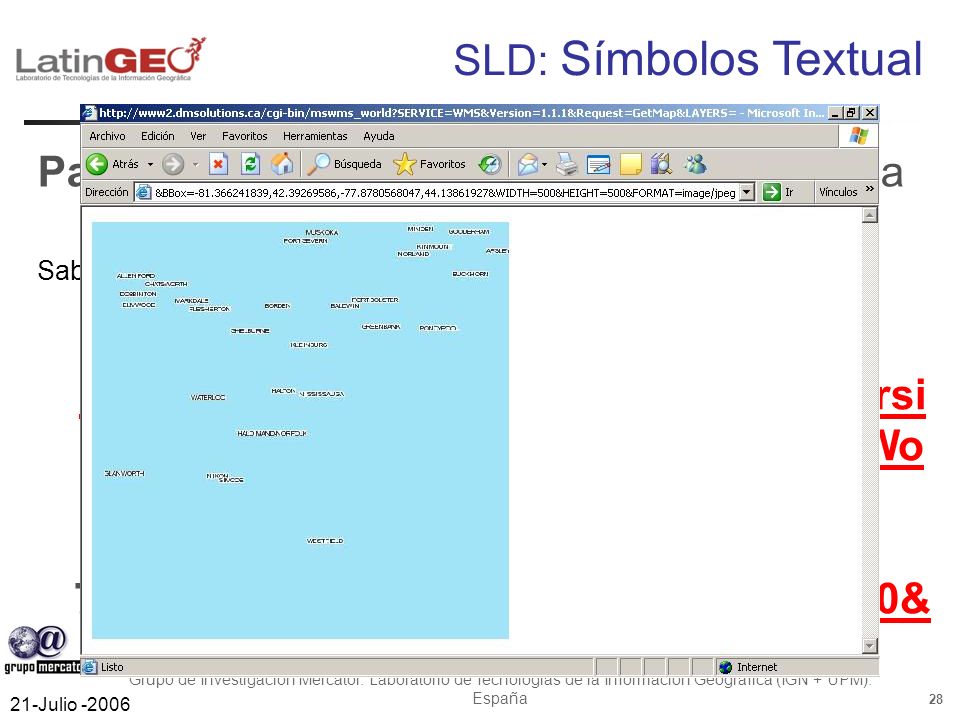

28 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 28 Paso 1: Visualizar el estilo que nos presenta la capa “WorldPlaces ” Sabiendo que SRS=EPSG:4326,BBox=-81.366241839,42.39269586,- 77.8780568047,44.13861927,WIDTH=500,HEIGHT=500) SLD: Símbolos Textual http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&Versi on=1.1.1&Request=GetMap&LAYERS=Wo rldPlaces&SRS=EPSG:4326&BBox=http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&Versi on=1.1.1&Request=GetMap&LAYERS=Wo rldPlaces&SRS=EPSG:4326&BBox=- 81.366241839,42.39269586,- 77.8780568047,44.13861927&WIDTH=500& HEIGHT=500&FORMAT=image/jpeg&WIDTH=500& HEIGHT=500&FORMAT=image/jpeg

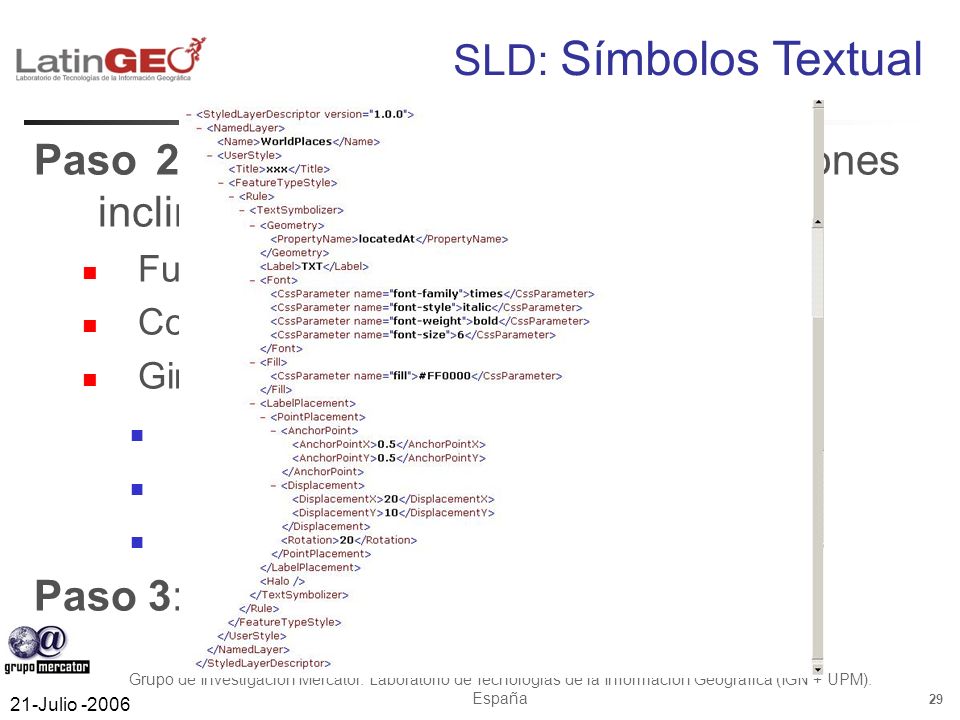

29 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 29 Paso 2: Crear el Nuevo estilo: Anotaciones inclinadas. Características: Fuente: TIMES, ITALIC,BOLD Color Relleno: Rojo (FF0000) Giro: Punto de Origen: 0.5,0.5 Desplazamiento: x=20, y=10 Rotación=20 Paso 3: Guardarlo como: sld_text_annotation.xml SLD: Símbolos Textual

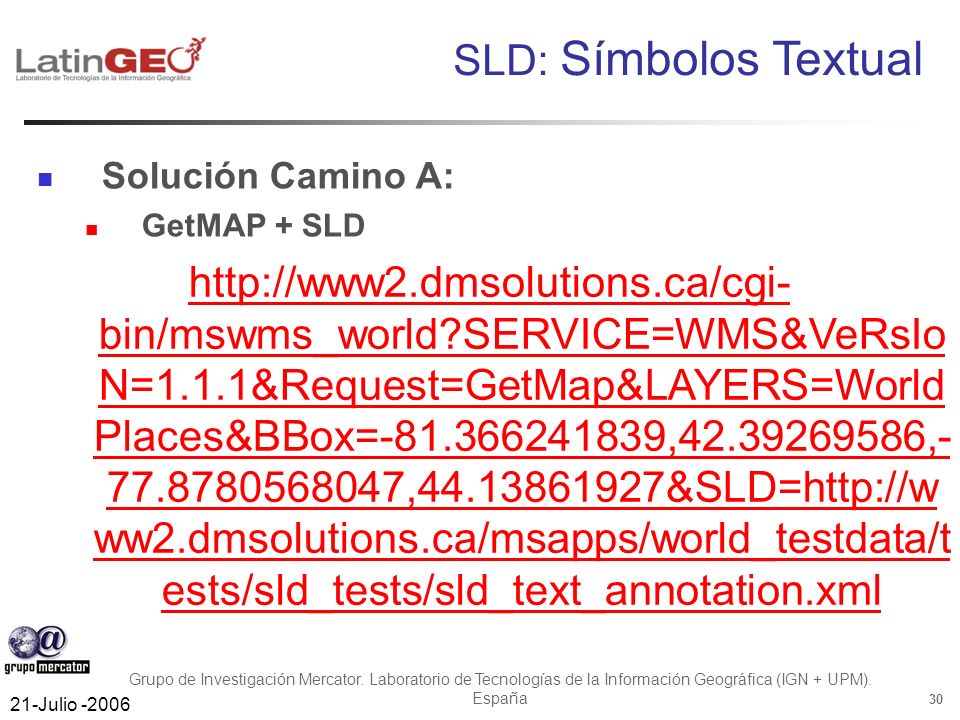

30 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 30 Solución Camino A: GetMAP + SLD http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIo N=1.1.1&Request=GetMap&LAYERS=World Places&BBox=-81.366241839,42.39269586,- 77.8780568047,44.13861927&SLD=http://w ww2.dmsolutions.ca/msapps/world_testdata/t ests/sld_tests/sld_text_annotation.xml SLD: Símbolos Textual

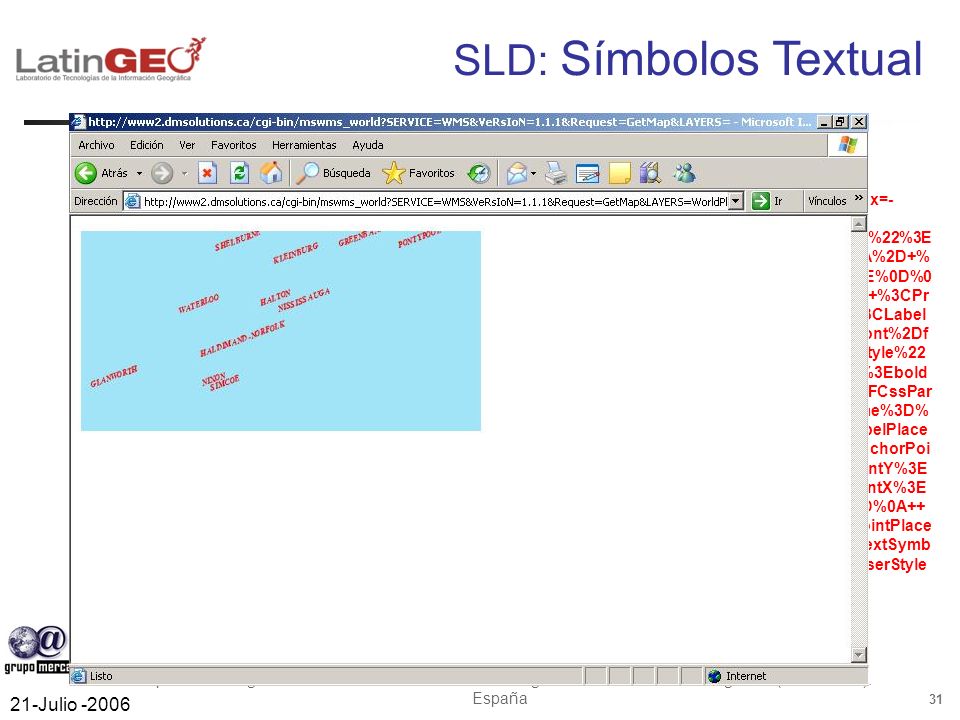

31 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 31 http://www2.dmsolutions.ca/cgi- bin/mswms_world?SERVICE=WMS&VeRsIoN=1.1.1&Request=GetMap&LAYERS=WorldPlaces&BBox=- 81.366241839,42.39269586,- 77.8780568047,44.13861927&SLD_BODY=%2D+%3CStyledLayerDescriptor+version%3D%221%2E0%2E0%22%3E %0D%0A%2D+%3CNamedLayer%3E%0D%0A++%3CName%3EWorldPlaces%3C%2FName%3E+%0D%0A%2D+% 3CUserStyle%3E%0D%0A++%3CTitle%3Exxx%3C%2FTitle%3E+%0D%0A%2D+%3CFeatureTypeStyle%3E%0D%0 A%2D+%3CRule%3E%0D%0A%2D+%3CTextSymbolizer%3E%0D%0A%2D+%3CGeometry%3E%0D%0A++%3CPr opertyName%3ElocatedAt%3C%2FPropertyName%3E+%0D%0A++%3C%2FGeometry%3E%0D%0A++%3CLabel %3ETXT%3C%2FLabel%3E+%0D%0A%2D+%3CFont%3E%0D%0A++%3CCssParameter+name%3D%22font%2Df amily%22%3Etimes%3C%2FCssParameter%3E+%0D%0A++%3CCssParameter+name%3D%22font%2Dstyle%22 %3Eitalic%3C%2FCssParameter%3E+%0D%0A++%3CCssParameter+name%3D%22font%2Dweight%22%3Ebold %3C%2FCssParameter%3E+%0D%0A++%3CCssParameter+name%3D%22font%2Dsize%22%3E6%3C%2FCssPar ameter%3E+%0D%0A++%3C%2FFont%3E%0D%0A%2D+%3CFill%3E%0D%0A++%3CCssParameter+name%3D% 22fill%22%3E%23FF0000%3C%2FCssParameter%3E+%0D%0A++%3C%2FFill%3E%0D%0A%2D+%3CLabelPlace ment%3E%0D%0A%2D+%3CPointPlacement%3E%0D%0A%2D+%3CAnchorPoint%3E%0D%0A++%3CAnchorPoi ntX%3E0%2E5%3C%2FAnchorPointX%3E+%0D%0A++%3CAnchorPointY%3E0%2E5%3C%2FAnchorPointY%3E +%0D%0A++%3C%2FAnchorPoint%3E%0D%0A%2D+%3CDisplacement%3E%0D%0A++%3CDisplacementX%3E 20%3C%2FDisplacementX%3E+%0D%0A++%3CDisplacementY%3E10%3C%2FDisplacementY%3E+%0D%0A++ %3C%2FDisplacement%3E%0D%0A++%3CRotation%3E20%3C%2FRotation%3E+%0D%0A++%3C%2FPointPlace ment%3E%0D%0A++%3C%2FLabelPlacement%3E%0D%0A++%3CHalo+%2F%3E+%0D%0A++%3C%2FTextSymb olizer%3E%0D%0A++%3C%2FRule%3E%0D%0A++%3C%2FFeatureTypeStyle%3E%0D%0A++%3C%2FUserStyle %3E%0D%0A++%3C%2FNamedLayer%3E%0D%0A++%3C%2FStyledLayerDescriptor%3E SLD: Símbolos Textual

32 21-Julio -2006 Grupo de Investigación Mercator. Laboratorio de Tecnologías de la Información Geográfica (IGN + UPM). España 32 Alejandra Sánchez Maganto Instituto Geográfico Nacional e-mail: asmaganto@fomento.esasmaganto@fomento.es Tlfno:+34 91-5979664
