1 Normalización acotación

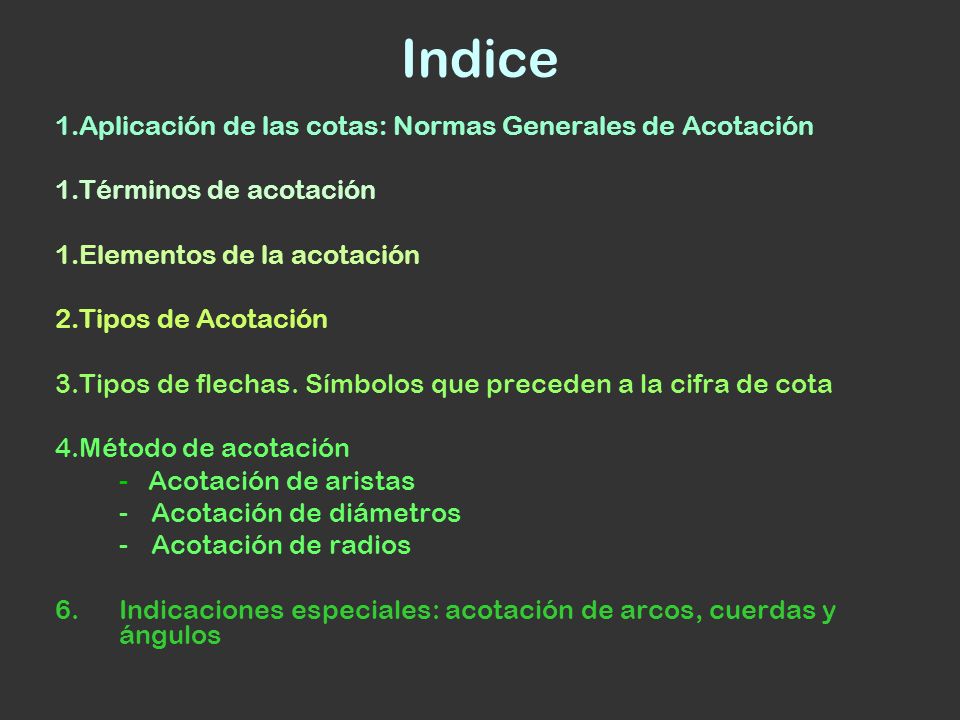

2 Indice 1.Aplicación de las cotas: Normas Generales de Acotación 1.Términos de acotación 1.Elementos de la acotación 2.Tipos de Acotación 3.Tipos de flechas. Símbolos que preceden a la cifra de cota 4.Método de acotación - Acotación de aristas -Acotación de diámetros -Acotación de radios 6.Indicaciones especiales: acotación de arcos, cuerdas y ángulos

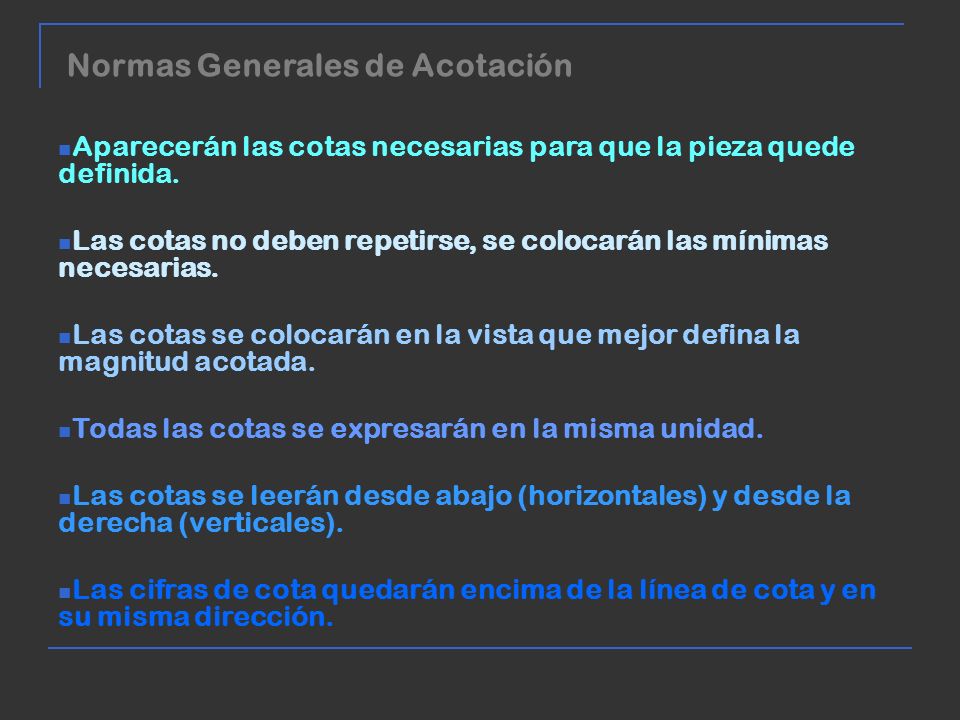

3 Aparecerán las cotas necesarias para que la pieza quede definida. Las cotas no deben repetirse, se colocarán las mínimas necesarias. Las cotas se colocarán en la vista que mejor defina la magnitud acotada. Todas las cotas se expresarán en la misma unidad. Las cotas se leerán desde abajo (horizontales) y desde la derecha (verticales). Las cifras de cota quedarán encima de la línea de cota y en su misma dirección. Normas Generales de Acotación

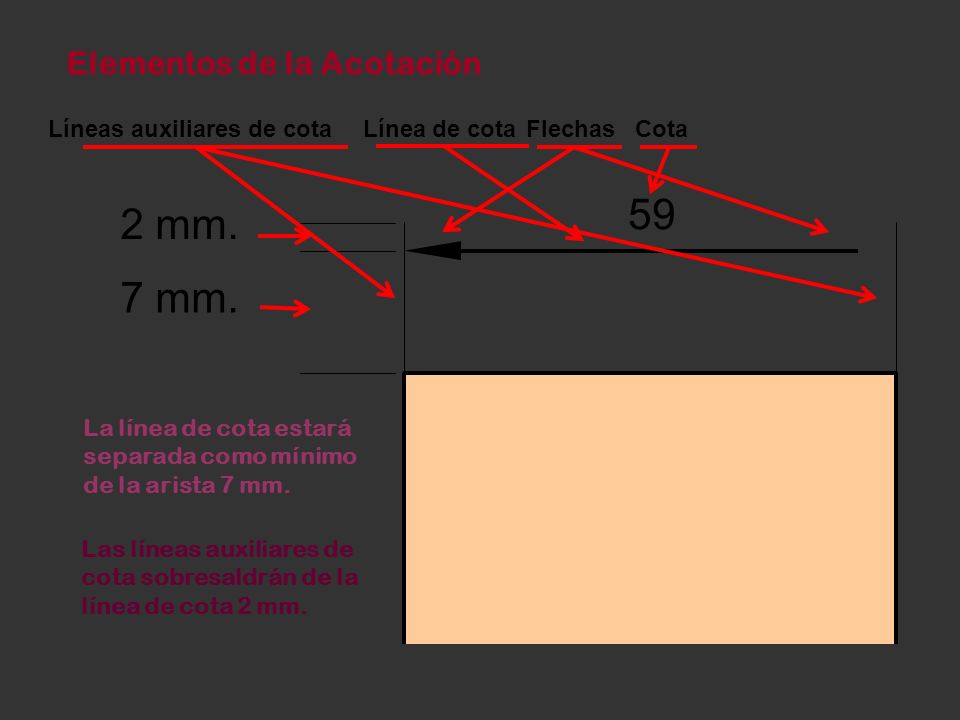

4 2 mm. 7 mm. 59 Línea de cotaFlechasCotaLíneas auxiliares de cota Elementos de la Acotación La línea de cota estará separada como mínimo de la arista 7 mm. Las líneas auxiliares de cota sobresaldrán de la línea de cota 2 mm.

5 Tipos de Acotación 150 420 640 EN PARALELO 150 270 220 EN SERIE 150420 640 MEDIANTE COTAS SUPERPUESTAS

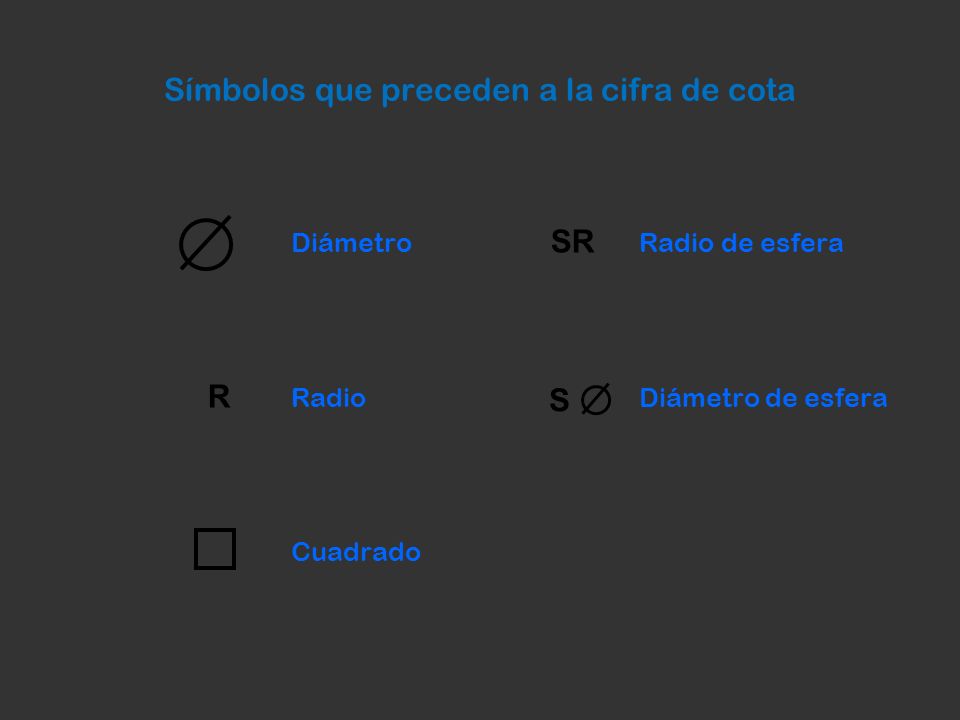

6 Símbolos que preceden a la cifra de cota DiámetroRadio de esfera RadioDiámetro de esfera Cuadrado R SR S

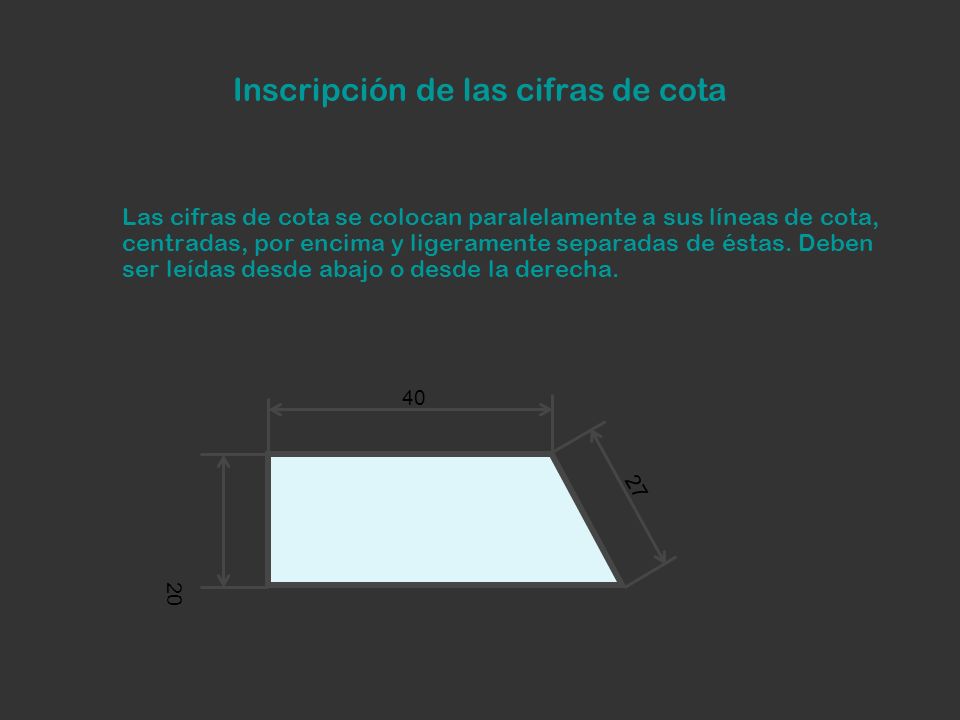

7 Inscripción de las cifras de cota Las cifras de cota se colocan paralelamente a sus líneas de cota, centradas, por encima y ligeramente separadas de éstas. Deben ser leídas desde abajo o desde la derecha. 40 20 27

8 Acotación de Aristas Las líneas de cota no pueden coincidir con las aristas......ni ser continuación de ellas......ni pueden coincidir con los ejes

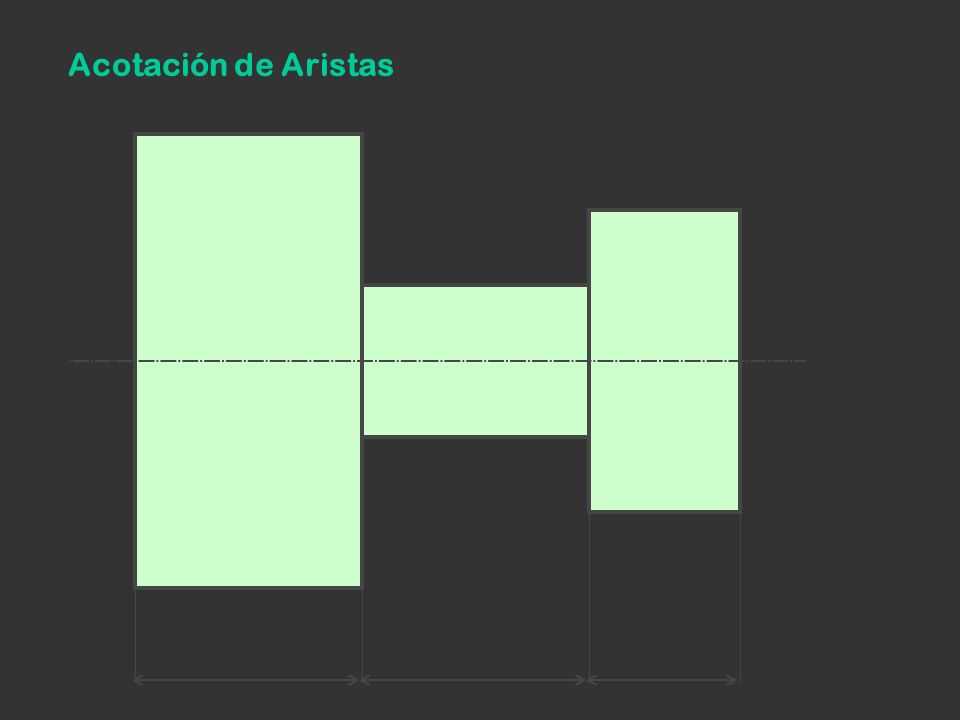

9 Acotación de Aristas

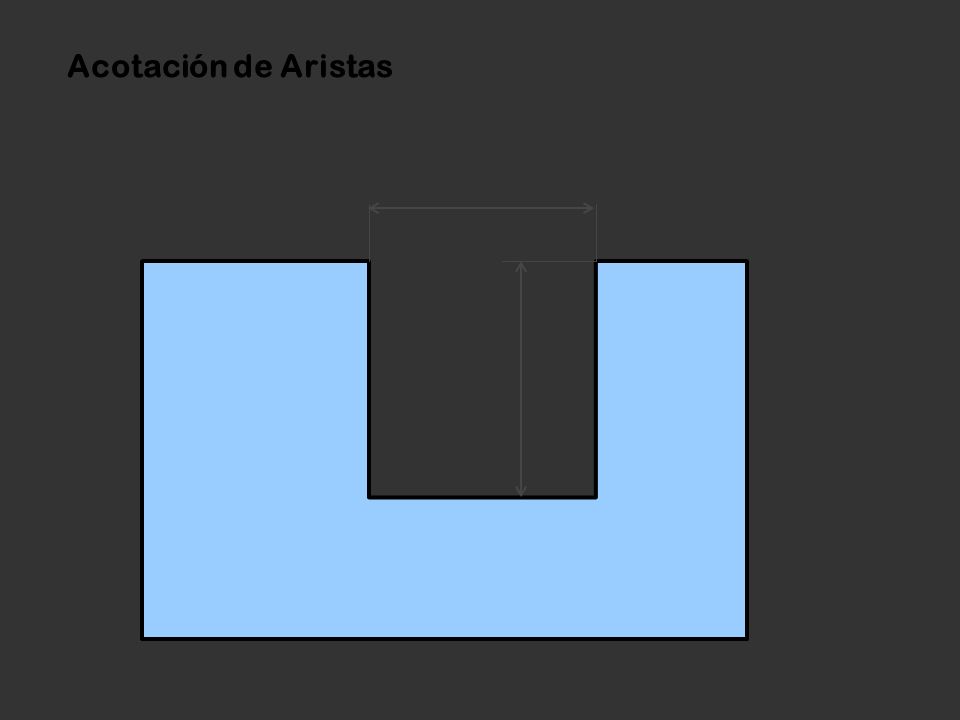

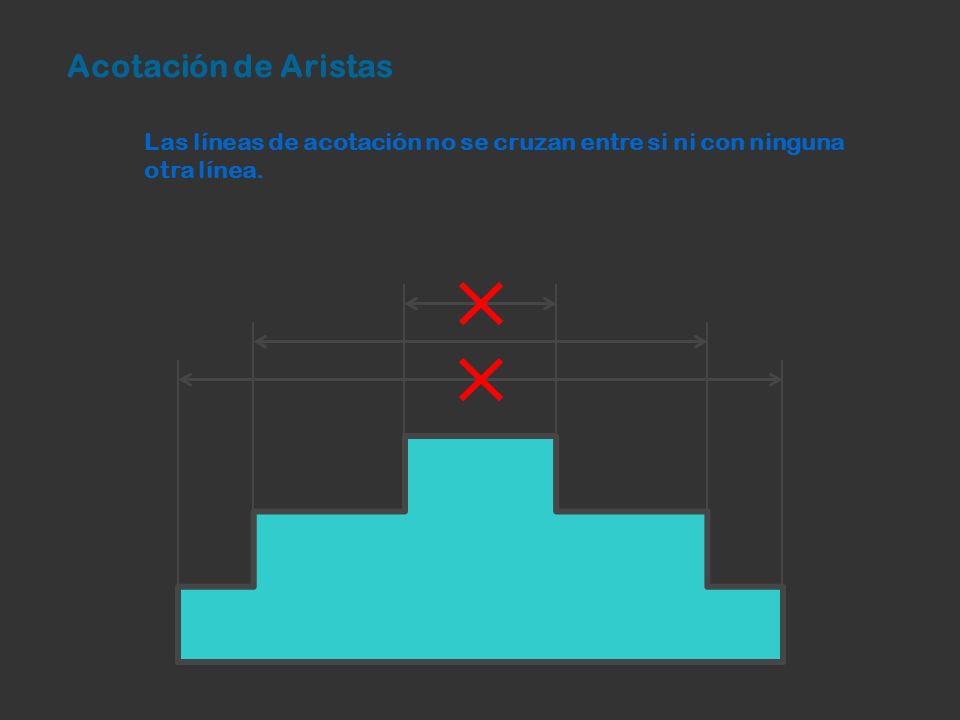

10 Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Acotación de Aristas

11 Las líneas de acotación no se cruzan entre si ni con ninguna otra línea. Acotación de Aristas

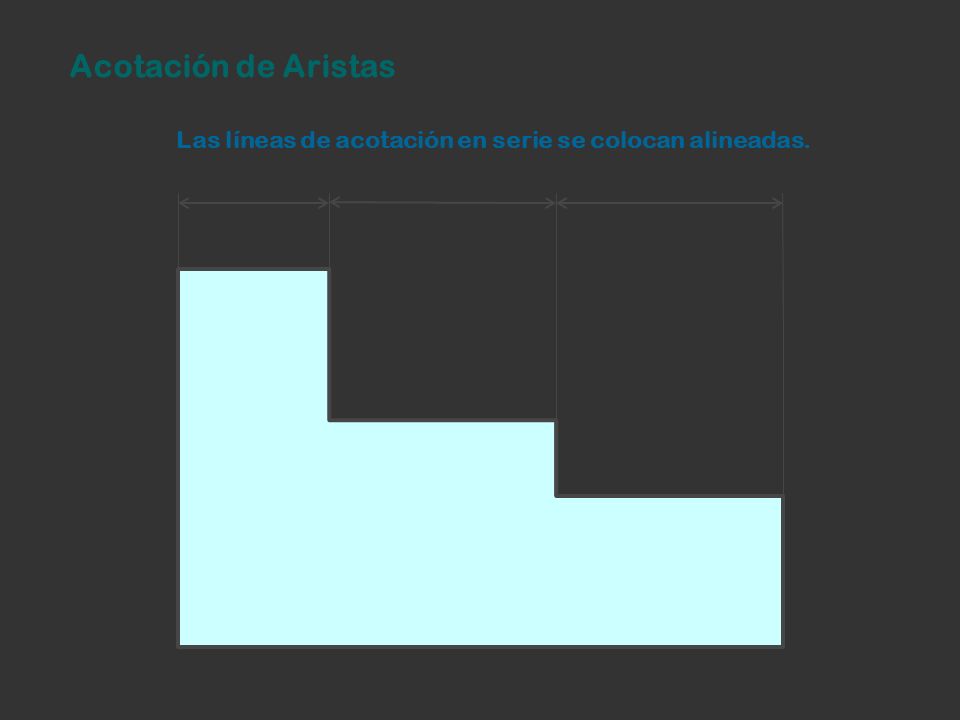

12 Las líneas de acotación en serie se colocan alineadas. Acotación de Aristas

13 Las líneas de acotación en serie se colocan alineadas. Acotación de Aristas

14 Las líneas de acotación no se cruzan entre si ni con ninguna otra línea.

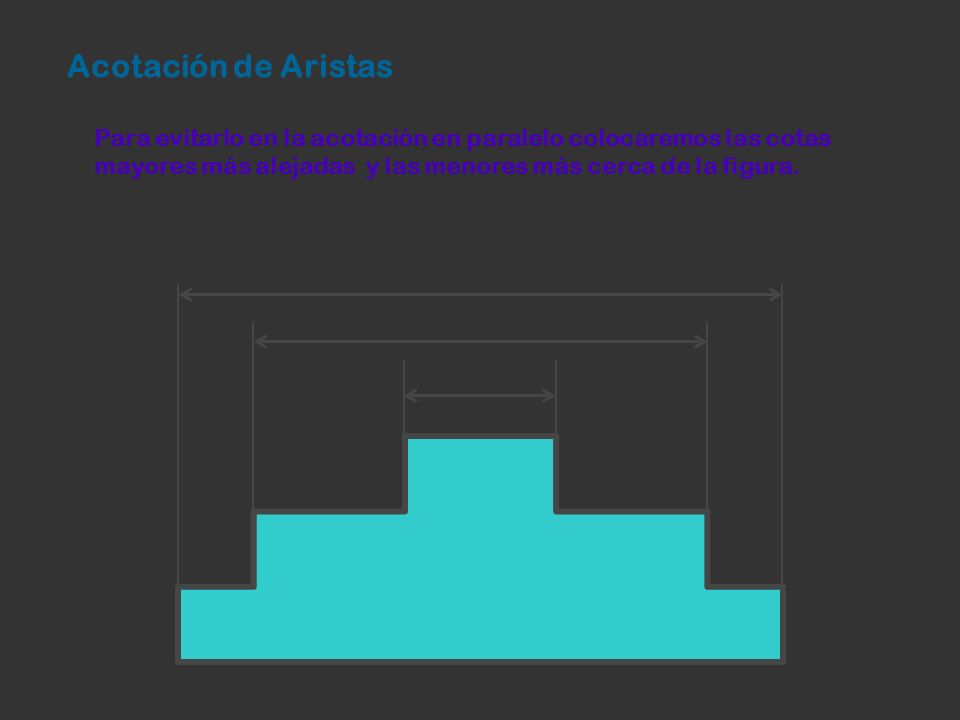

15 Acotación de Aristas Para evitarlo en la acotación en paralelo colocaremos las cotas mayores más alejadas y las menores más cerca de la figura.

16 45 15650 35 Si las flechas quedan muy juntas se sacan fuera de las líneas auxiliares Si la cifra de cota tiene poco espacio se colocará fuera, a la derecha Si las flechas no se pueden sacar afuera se sustituyen por un punto......y las cifras se sacarán con una línea de referencia man- teniendo su dirección. Acotación de Aristas

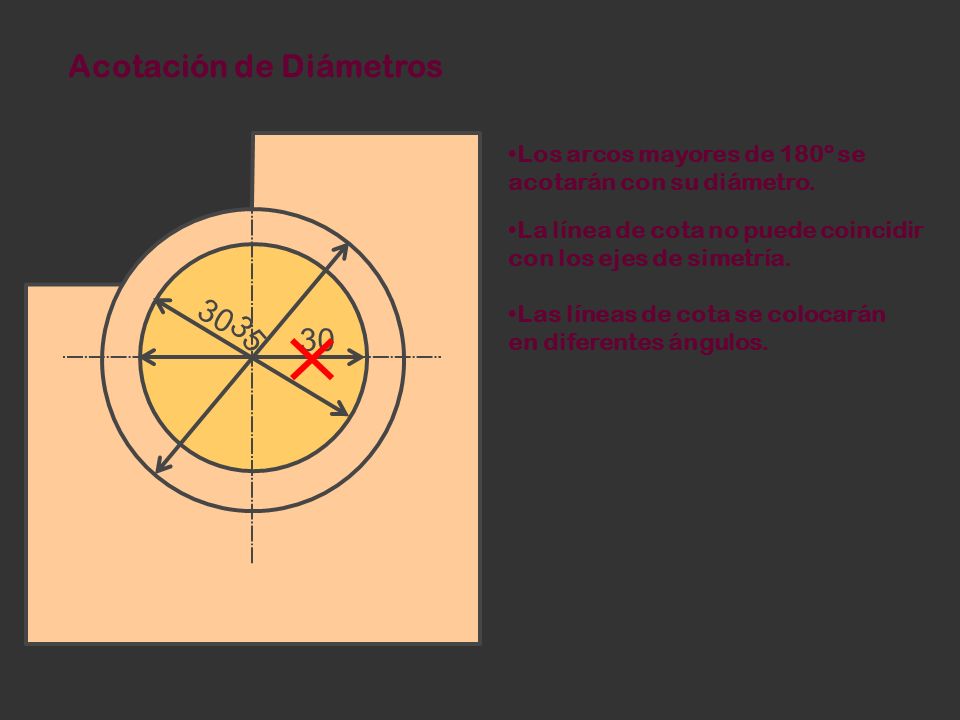

17 35 Acotación de Diámetros 30 La línea de cota no puede coincidir con los ejes de simetría. Los arcos mayores de 180º se acotarán con su diámetro. Las líneas de cota se colocarán en diferentes ángulos.

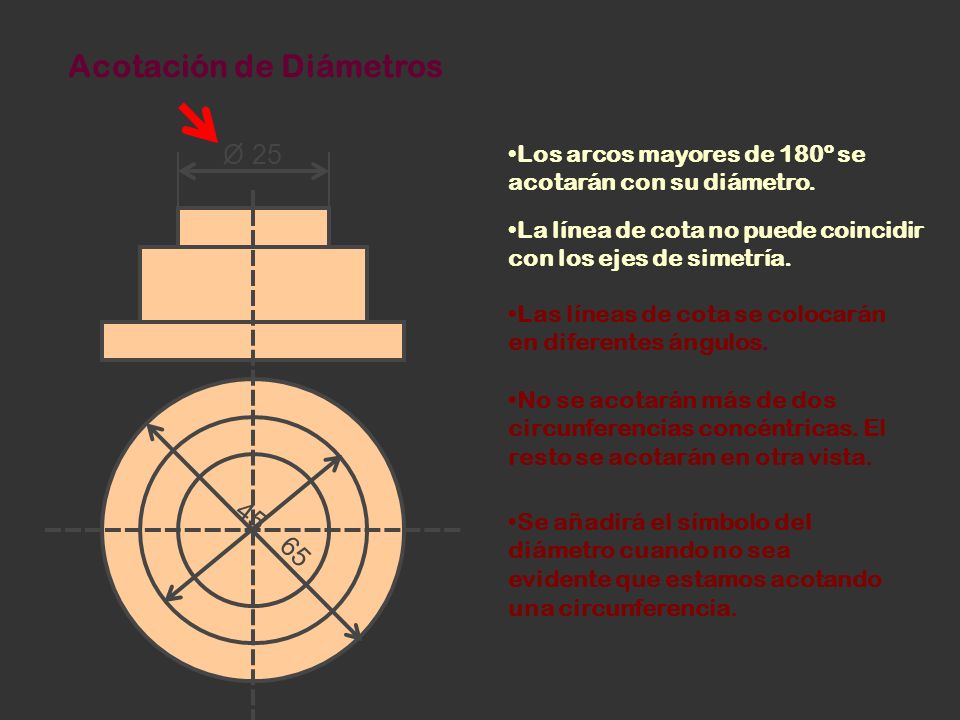

18 Acotación de Diámetros La línea de cota no puede coincidir con los ejes de simetría. Los arcos mayores de 180º se acotarán con su diámetro. Las líneas de cota se colocarán en diferentes ángulos. 45 65 25O No se acotarán más de dos circunferencias concéntricas. El resto se acotarán en otra vista. Se añadirá el símbolo del diámetro cuando no sea evidente que estamos acotando una circunferencia.

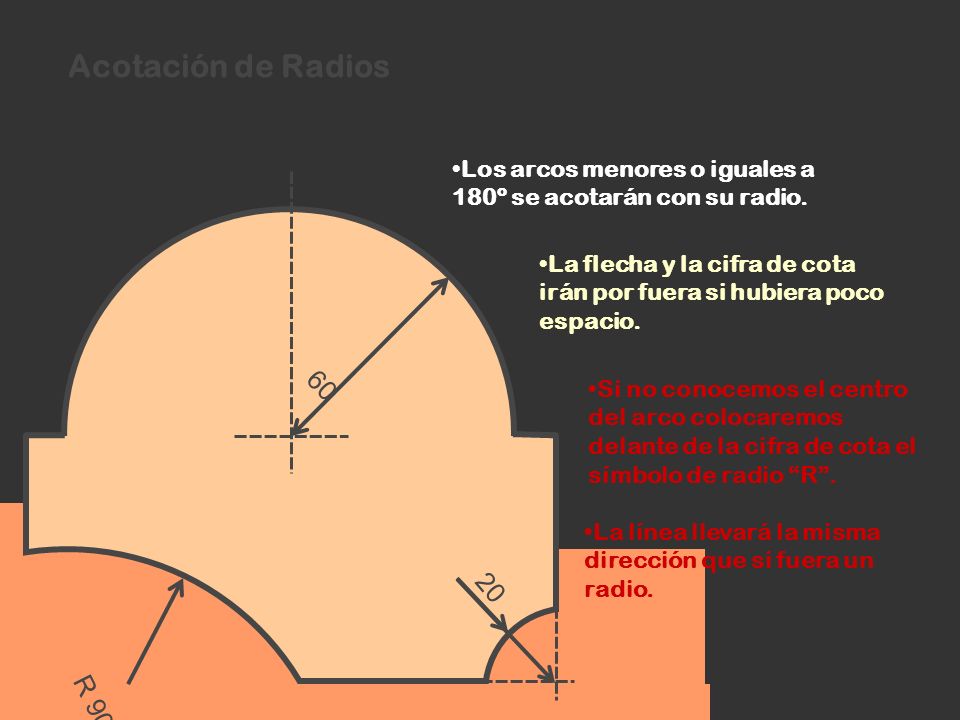

19 Acotación de Radios Los arcos menores o iguales a 180º se acotarán con su radio. 20 60 La flecha y la cifra de cota irán por fuera si hubiera poco espacio. R 90 Si no conocemos el centro del arco colocaremos delante de la cifra de cota el símbolo de radio “R”. La línea llevará la misma dirección que si fuera un radio.
