Tecnología Escáner Laser Minería Subterránea Aplicaciones y alcances

Presentaciones similares


Presentación del tema: "Tecnología Escáner Laser Minería Subterránea Aplicaciones y alcances"— Transcripción de la presentación:

1 Tecnología Escáner Laser Minería Subterránea Aplicaciones y alcances

2 Introducción Con Tecnología de Escáner Laser en proyectos de Minería Subterránea, es posible levantar, administrar, procesar y analizar información capturada de millones de puntos, lo que permite producir resultados diversos, de muy alta calidad y a una alta velocidad, aumentando la seguridad de los profesionales. Tipo de proyectos Levantamiento de Túnel Levantamiento de Caserones As-Built Plantas Industriales

3 Tecnología de Escáner Laser
Alta precisión: 1-2mm Alcance de 120 metros Alta velocidad: puntos por segundo Compacto y portátil: 5Kg Cámara a color integrada: Cámara 70Mp Compensador integrado de doble eje Brújula, altímetro y termómetro integrado Wi-Fi para operación remota

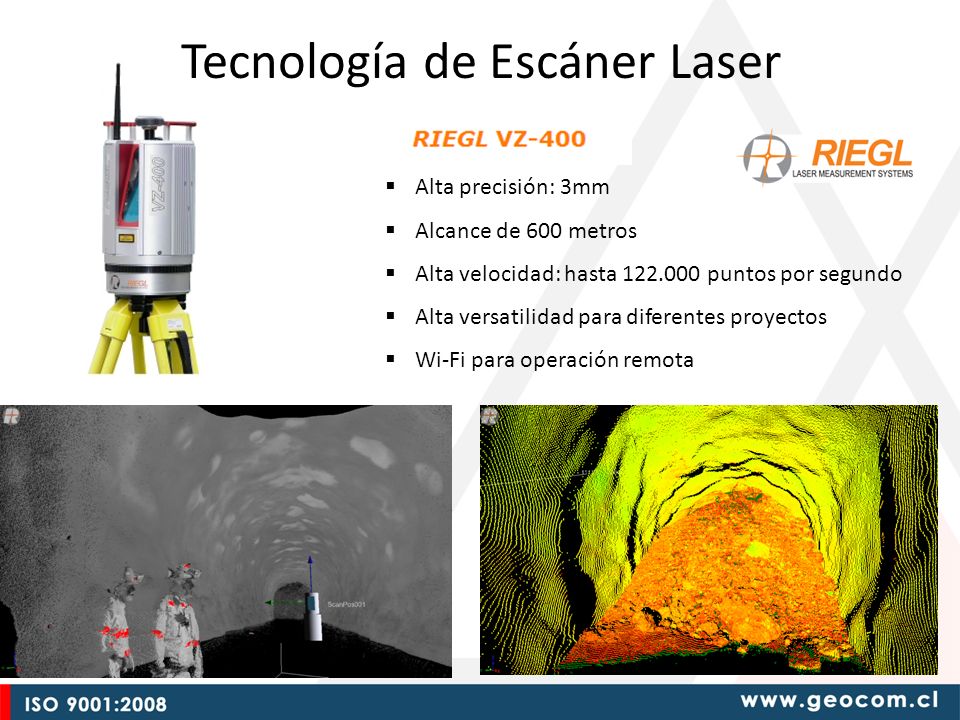

4 Tecnología de Escáner Laser
Alta precisión: 3mm Alcance de 600 metros Alta velocidad: hasta puntos por segundo Alta versatilidad para diferentes proyectos Wi-Fi para operación remota

5 Tecnología de Escáner Laser
Escaneo Rápido de largas zonas Ultra portable, versátil Simple de utilizar Procesamiento automático Muy liviano – 700gr

6 Tecnología de Escáner Laser
Escáner para levantamiento de caserones Precisión de 5cm y alcance hasta 150m Medición de 200 puntos por segundo Software VoidScan para visualización 3D en terreno Robusto IP65

7 Tecnología de Escáner Laser

8 Tecnología de Escáner Laser
Escáner para levantamiento Cavidades Precisión de 5cm y alcance hasta 150m Medición de 250 puntos por segundo Software CavityScanPro para visualización 3D en terreno Robusto IP67

9 Tecnología de Escáner Laser

10 Tecnología de Escáner Laser
Sensor para medición de desviación de pozos Down Hole / Up Hole Peso de 3Kg – IP66

11 Túnel Aplicaciones: • Comparar los datos levantados con el diseño del túnel. • Obtener múltiples perfiles de excavación excesiva o insuficiente según el diseño. • Cálculos de volumen Herramientas • Mapa de comparación en base a colores. • Generación de informes. • Exportar perfiles en .dxf y .dgn. INTRODUCCION Bueno el escáner láser Trimble® TX5 es un equipo muy versátil, utilizable en una amplia variedad de aplicaciones de escaneado, gracias a dos cosas principalmente 1-El ser un equipo compacto y liviano que permite trasladarlo fácilmente dentro de la obra aumentando la productividad del trabajo. 2-El potente software de post-proceso Trimble RealWorks.

12 Túnel INTRODUCCION Bueno el escáner láser Trimble® TX5 es un equipo muy versátil, utilizable en una amplia variedad de aplicaciones de escaneado, gracias a dos cosas principalmente 1-El ser un equipo compacto y liviano que permite trasladarlo fácilmente dentro de la obra aumentando la productividad del trabajo. 2-El potente software de post-proceso Trimble RealWorks.

13 Aplicaciones - Resultados

14 Perfiles

15 Monitoreo Gráfico de colores de deformación

16 Superficie túnel

17 Levantamiento – Modelado
Planta minera

18 Modelado
