1 Determinación del esfuerzo mínimo horizontal (MHS) Uno de los aspectos más importantes del comportamiento geomecánico del yacimiento

2 Practicas Diseño de tratamientos de fracturamiento hidráulico la estimación de la distribución de los mínimos esfuerzos horizontales para propósitos de simulación de yacimientos. Determinación del esfuerzo mínimo horizontal (MHS)

3 Caso de estudio Formación Monteith gas compacto, Grupo Nikanassin de la cuenca sedimentaria Canadá Occidental ( WCSB ) Porosidad total de esta formación varía de 0 a 6% La tensión mínima es generalmente horizontal arenisca gas compacto, con baja porosidad y baja permeabilidad a una profundidad por debajo de 3000

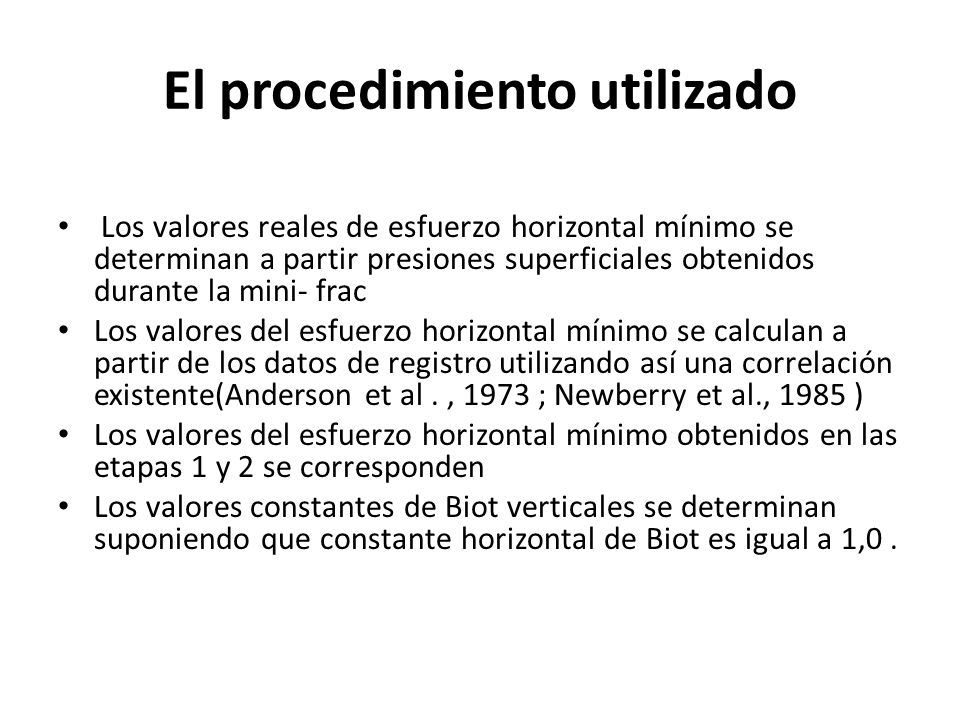

4 El procedimiento utilizado Los valores reales de esfuerzo horizontal mínimo se determinan a partir presiones superficiales obtenidos durante la mini- frac Los valores del esfuerzo horizontal mínimo se calculan a partir de los datos de registro utilizando así una correlación existente(Anderson et al., 1973 ; Newberry et al., 1985 ) Los valores del esfuerzo horizontal mínimo obtenidos en las etapas 1 y 2 se corresponden Los valores constantes de Biot verticales se determinan suponiendo que constante horizontal de Biot es igual a 1,0.

5

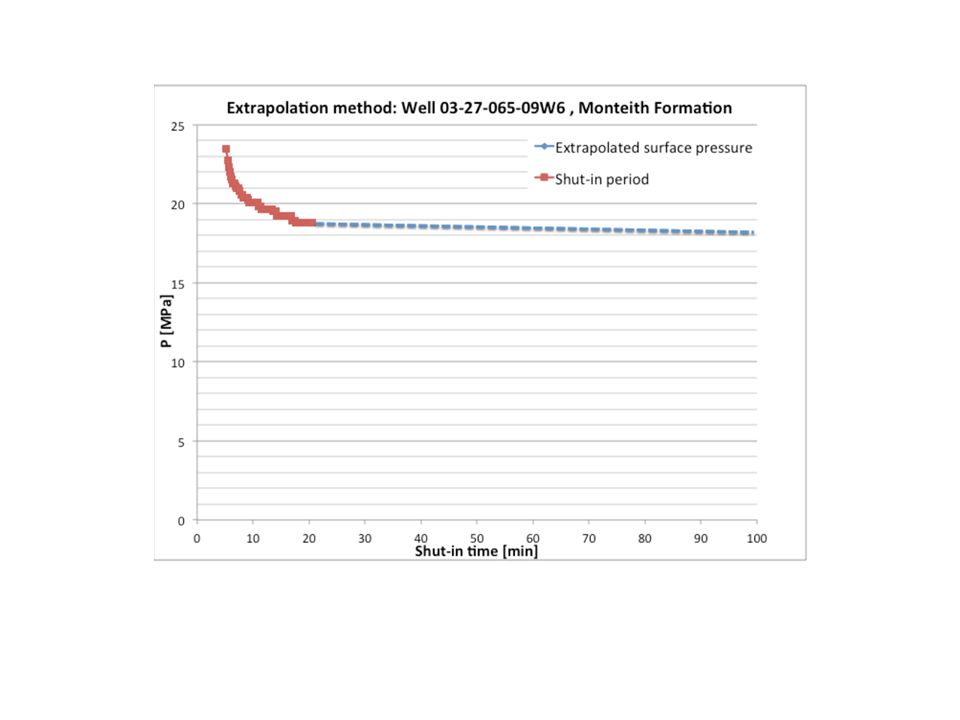

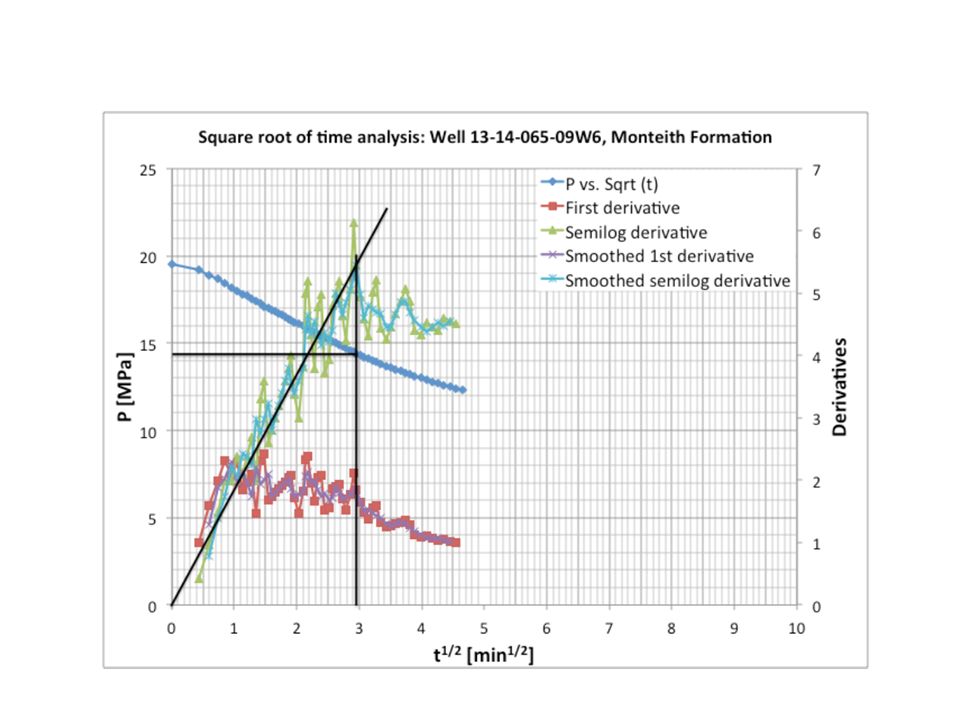

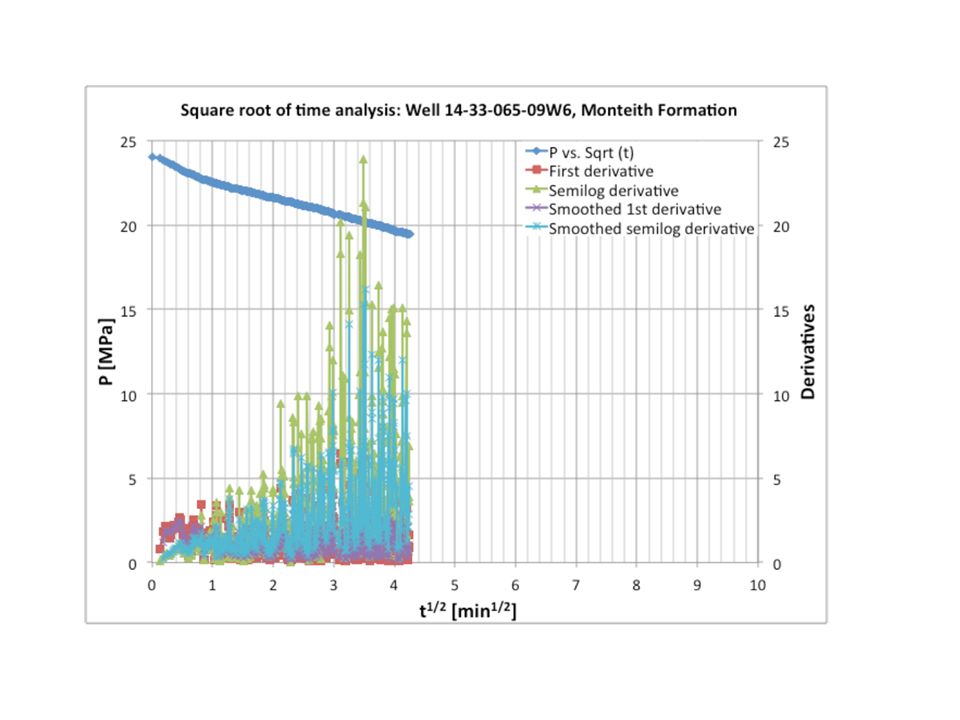

6 Estimation of MHS from mini-frac data Los valores reales de esfuerzo horizontal mínimo de datos mini- frac se determinan sobre la base de los dos métodos siguientes, 1. El uso de técnicas de diagnóstico como la función G, raíz cuadrada del tiempo y la trama log-log y su análisis derivados correspondientes. 2. La extrapolación de los datos de presión de superficie a partir de los SIPI. valores de presión Late tiempo se considera que representan fractura de la presión de cierre, que se supone que es igual a MHS

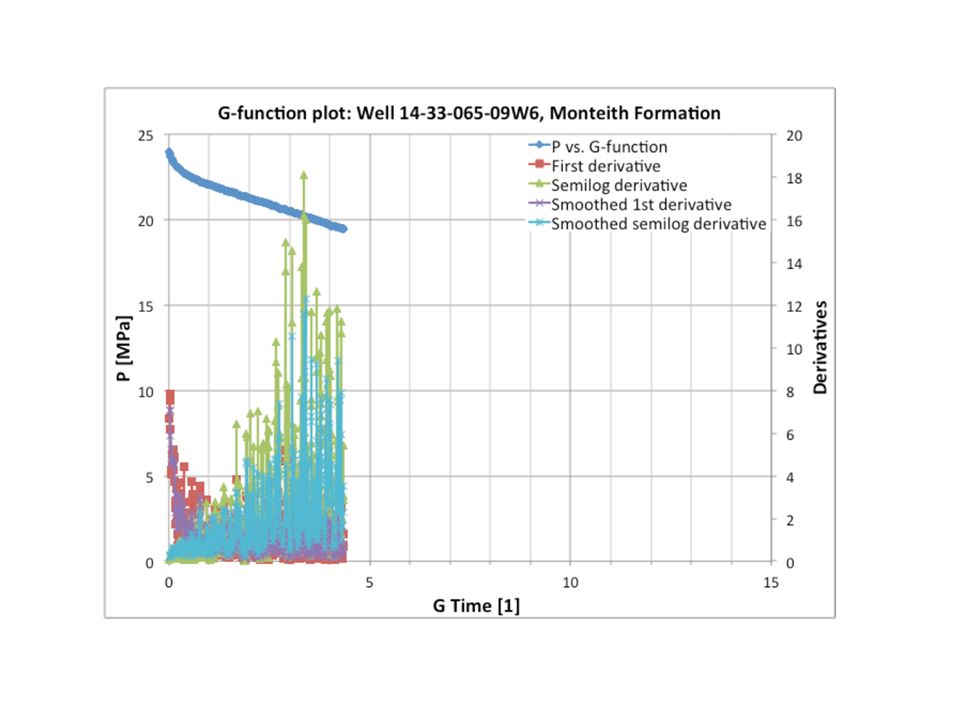

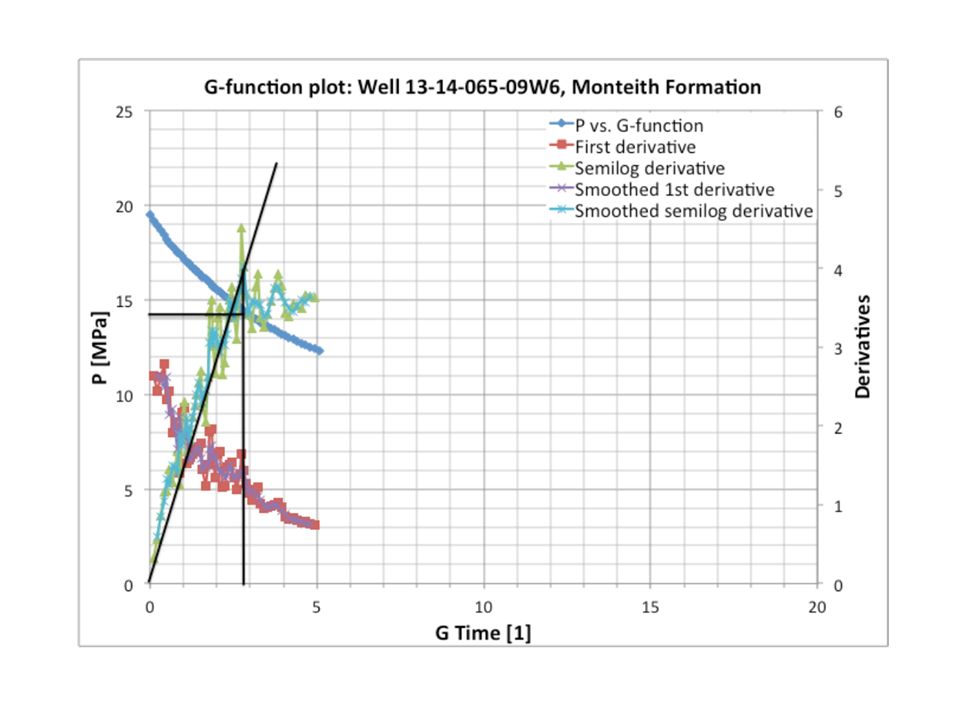

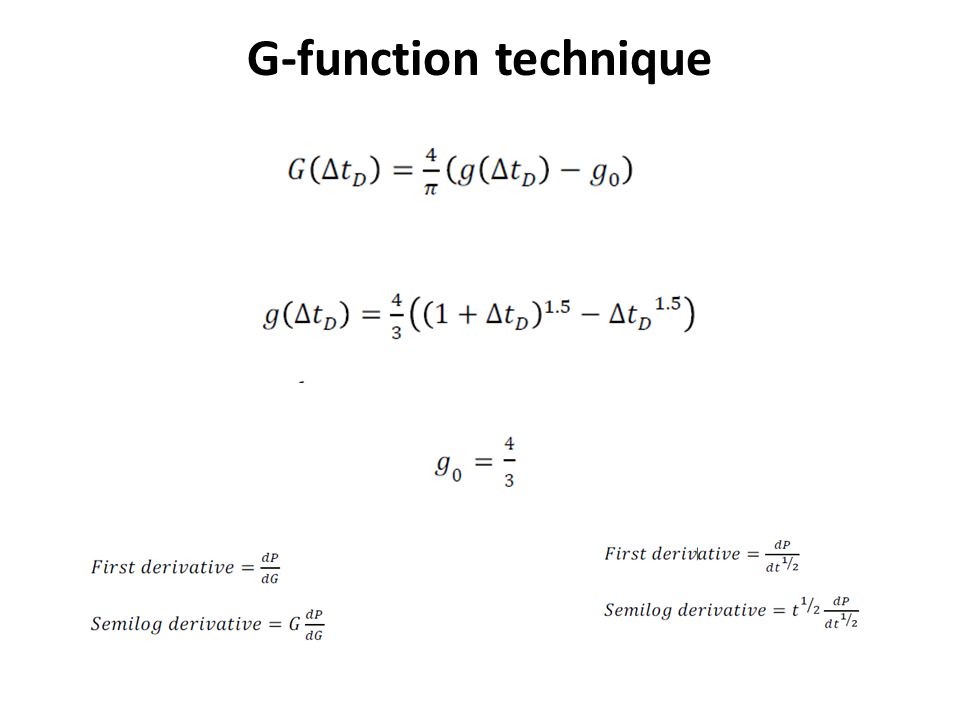

7 G-function technique

8

9

10

11

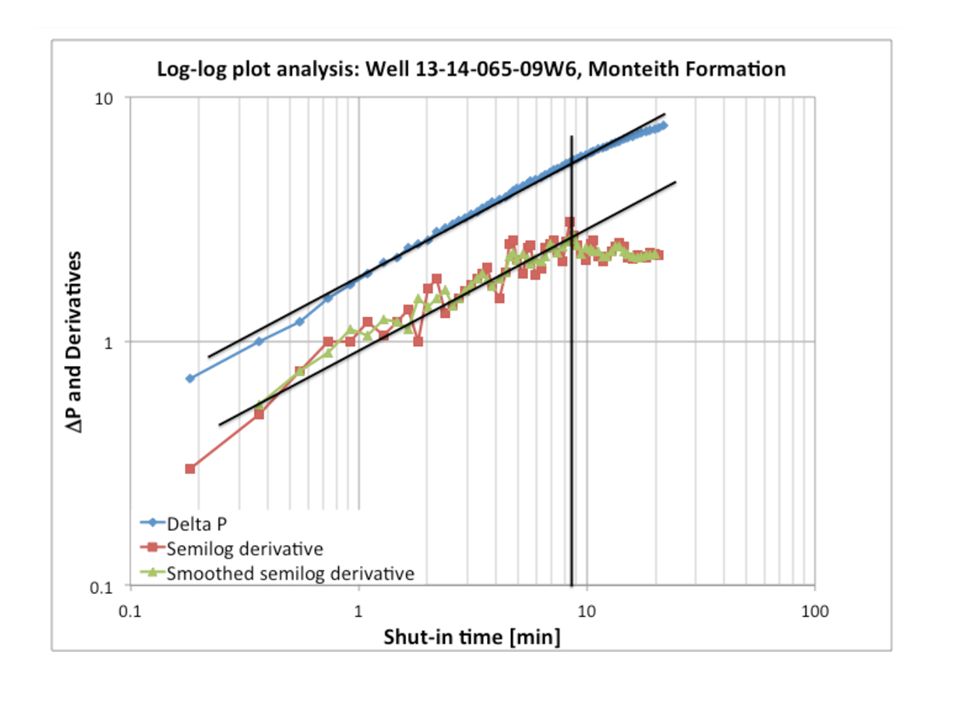

12 Log-log técnica de gráficos ISIP vs. tiempo de cierre La desviación de las dos curvas paralelas indica cierre de la fractura

13

14

15

16

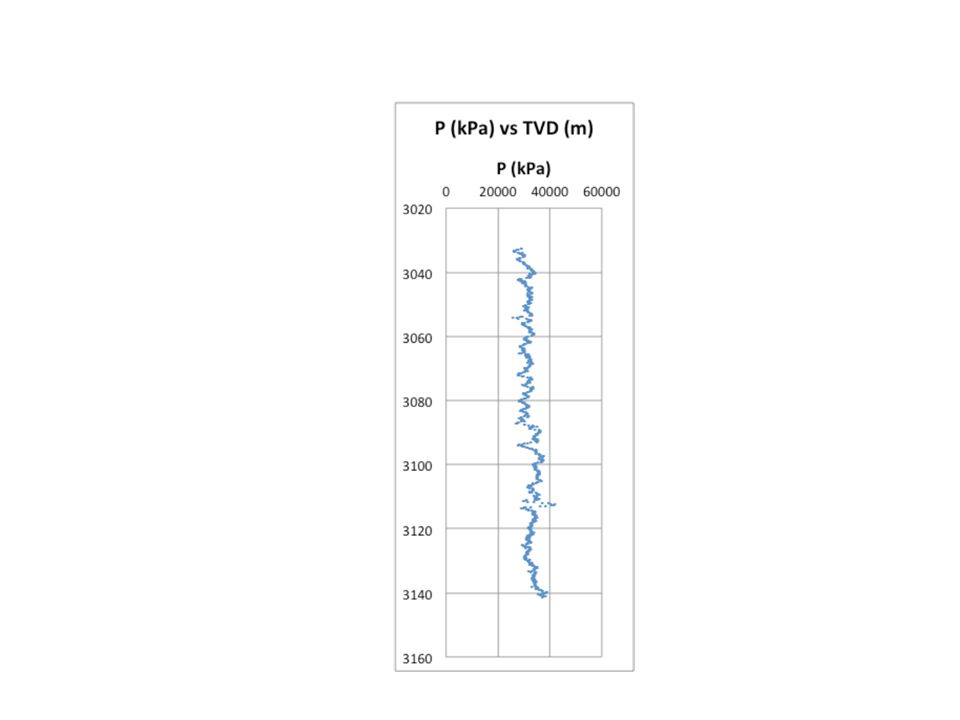

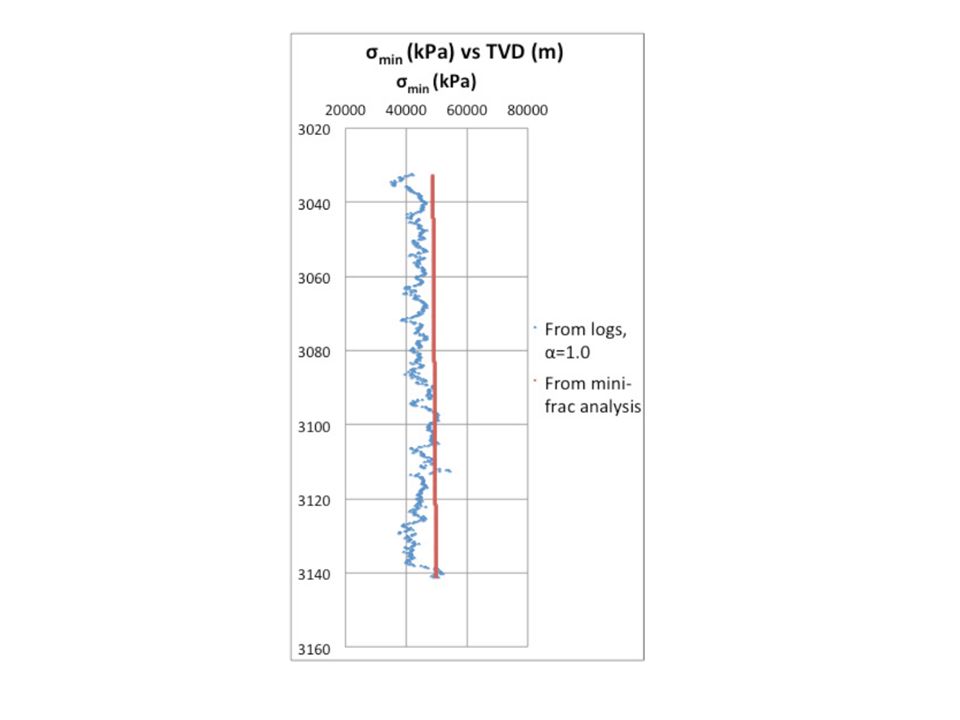

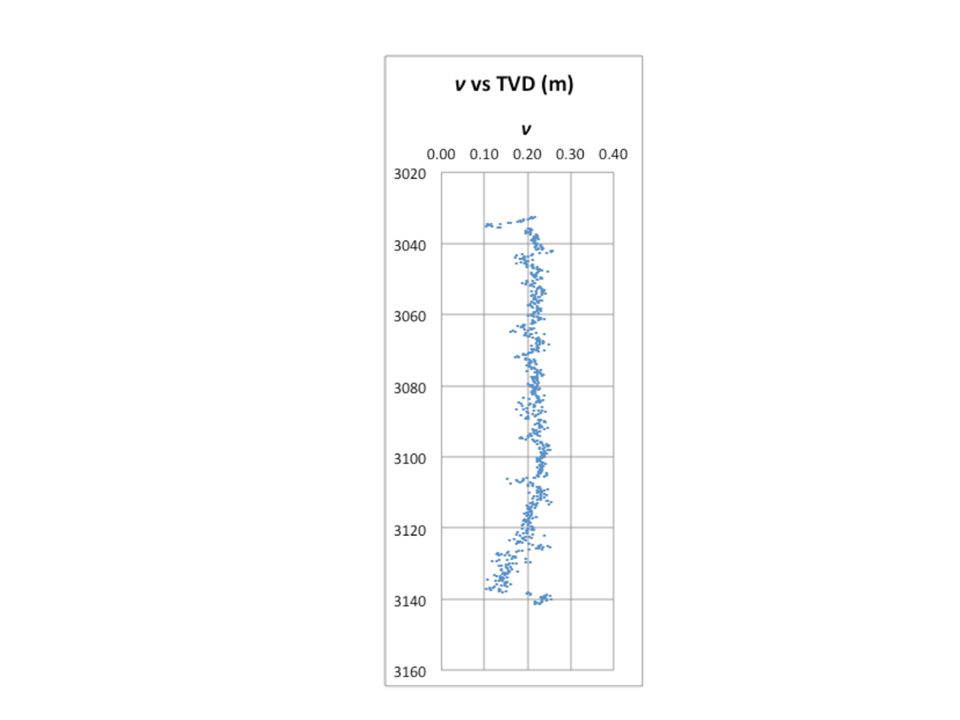

17 Calculation of MHS from well logs

18

19

20

21
