La superficie de un fluido actúa como si estuviese sometida a una tensión, llamada TENSIÓN SUPERFICIAL. 081104.

Presentación del tema: "La superficie de un fluido actúa como si estuviese sometida a una tensión, llamada TENSIÓN SUPERFICIAL. 081104."— Transcripción de la presentación:

1 La superficie de un fluido actúa como si estuviese sometida a una tensión, llamada TENSIÓN SUPERFICIAL. 081104

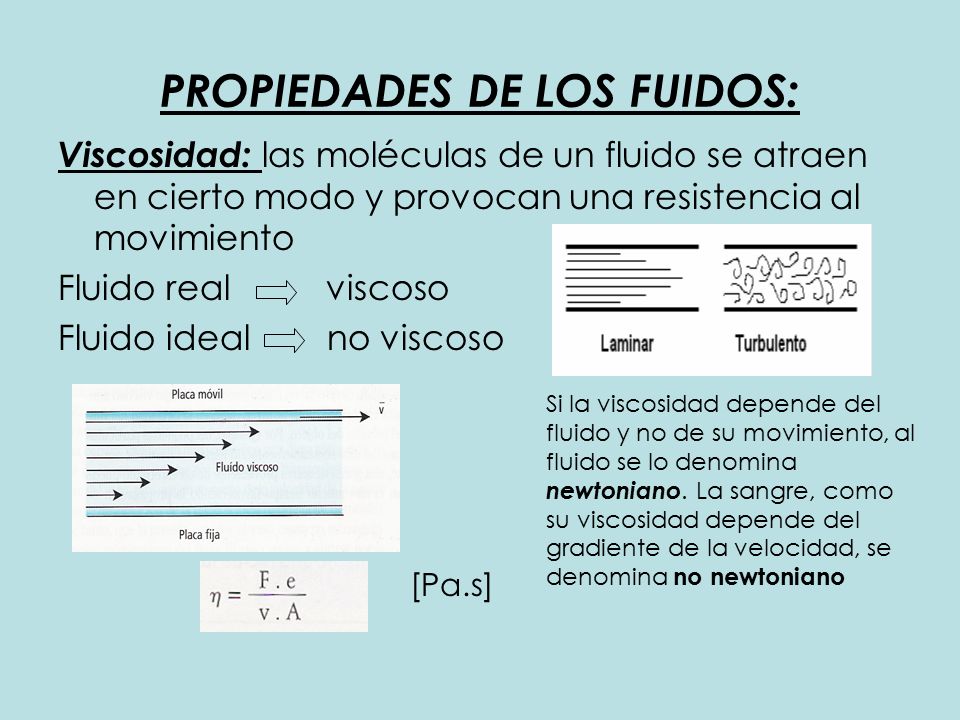

2 PROPIEDADES DE LOS FUIDOS:
Viscosidad: las moléculas de un fluido se atraen en cierto modo y provocan una resistencia al movimiento Fluido real viscoso Fluido ideal no viscoso Si la viscosidad depende del fluido y no de su movimiento, al fluido se lo denomina newtoniano. La sangre, como su viscosidad depende del gradiente de la velocidad, se denomina no newtoniano [Pa.s]

3 TENSIÓN SUPERFICIAL Preguntar por que se produce la capilaridad y por que los insectos no se hunden, tiene la misma respuesta: por tensión superficial La interacción de las partículas en la superficie del agua, hace que esta se presente como una membrana elastica tensa 081104

4 PROPIEDADES DE LOS FUIDOS:
Tensión superficial: es la acción que ejercen las fuerzas moleculares a partir de la cual la capa exterior de los líquidos tiende a contener el volumen de estos dentro de la mínima superficie. La tensión superficial depende de: -la naturaleza del líquido -de la temperatura γ= F/l, [N/m]

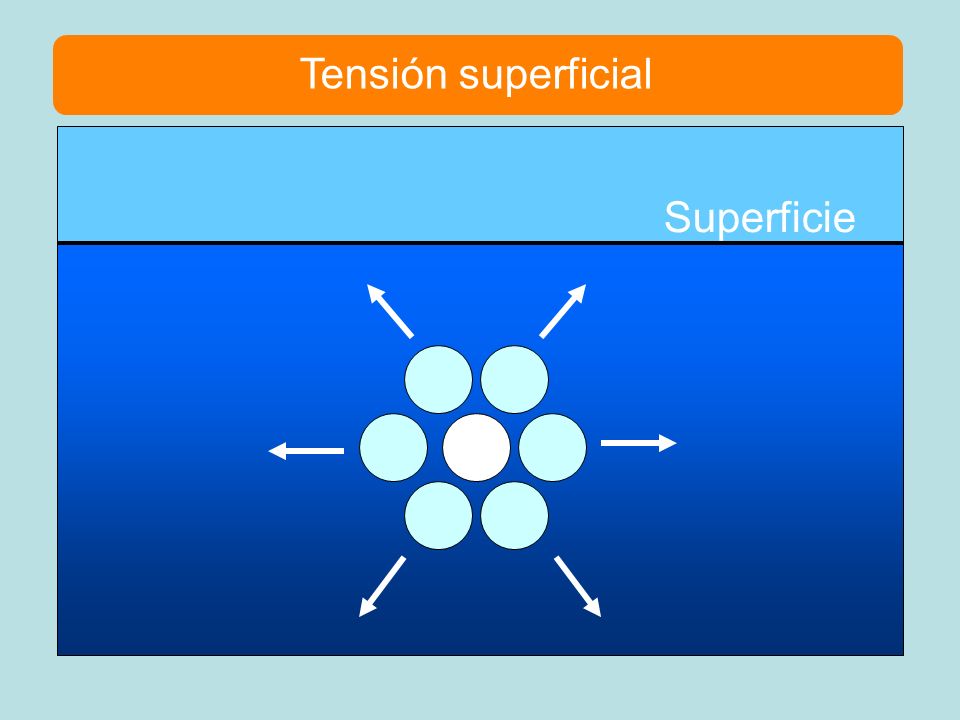

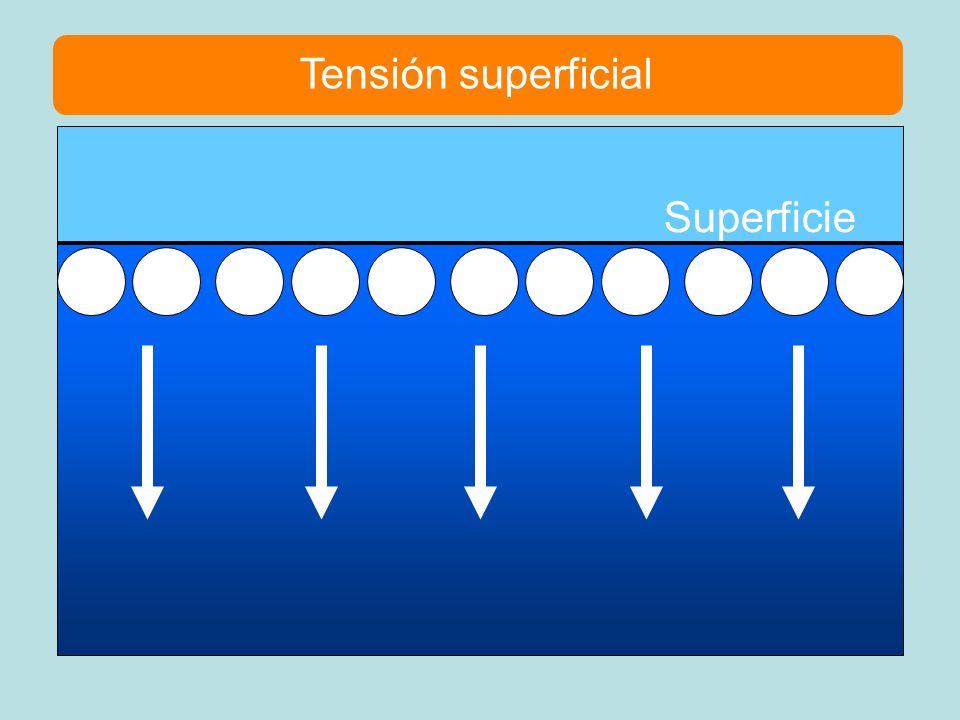

5 Tensión superficial Superficie

6 081104

7 081104

8 081104

9 Tensión superficial Superficie

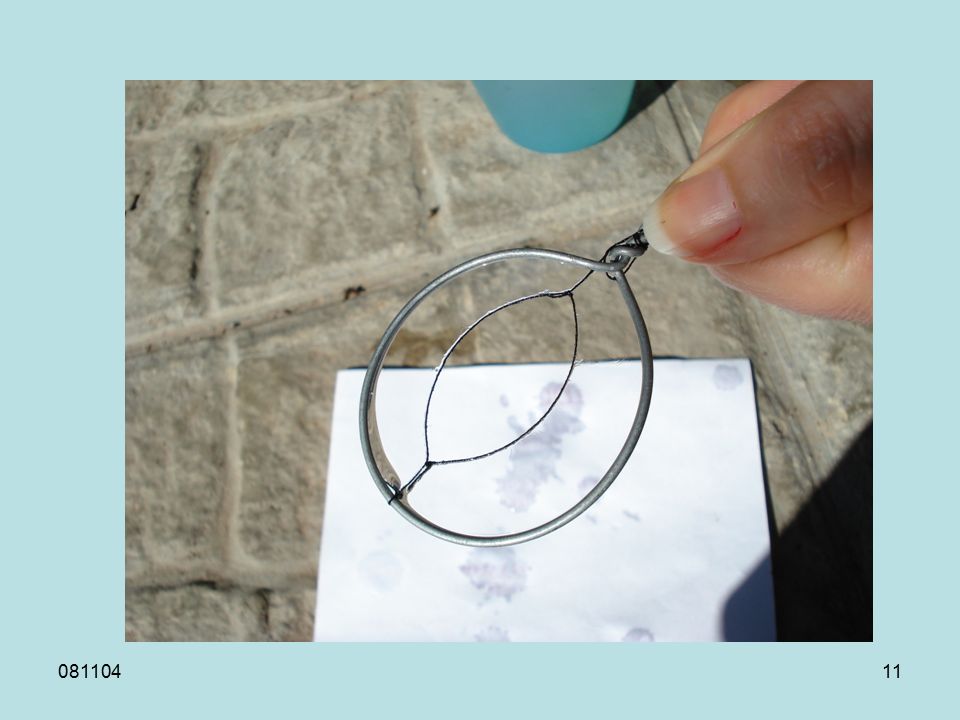

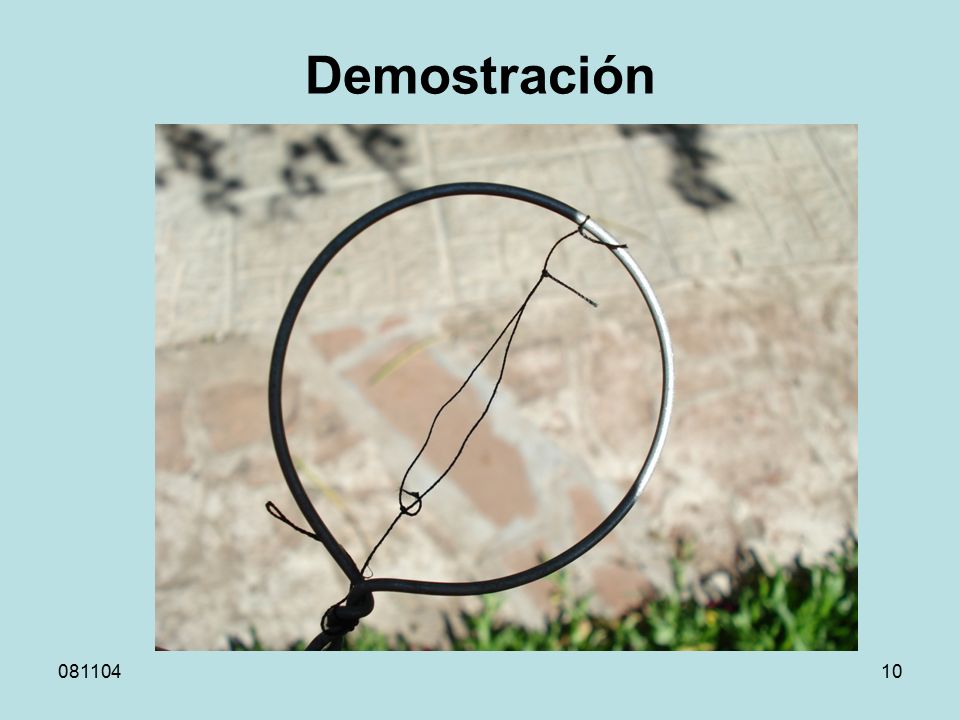

10 Demostración 081104

11 081104

12 Coeficiente de tensión superficial
-3 Fuerza superficial Dinas Dinas 10 N Y = = = Longitud sobre la que actúa cm m La tensión superficial depende de: -la naturaleza del líquido -de la temperatura Unidades S.I.: N/m (Sistema internacional de unidades) Unidades C.G.S.: dinas/cm Si la temperatura aumenta, la tensión superficial disminuye, pues las fuerzas de cohesión disminuyen cuando la temperatura es mayor 081104

13 081104

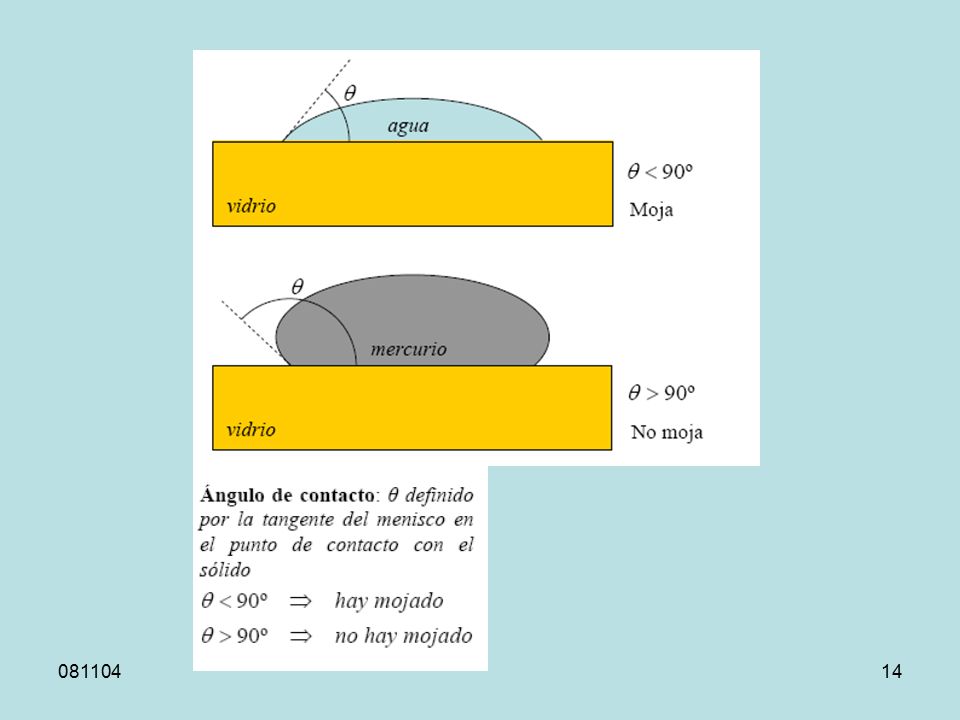

14 081104

15 081104

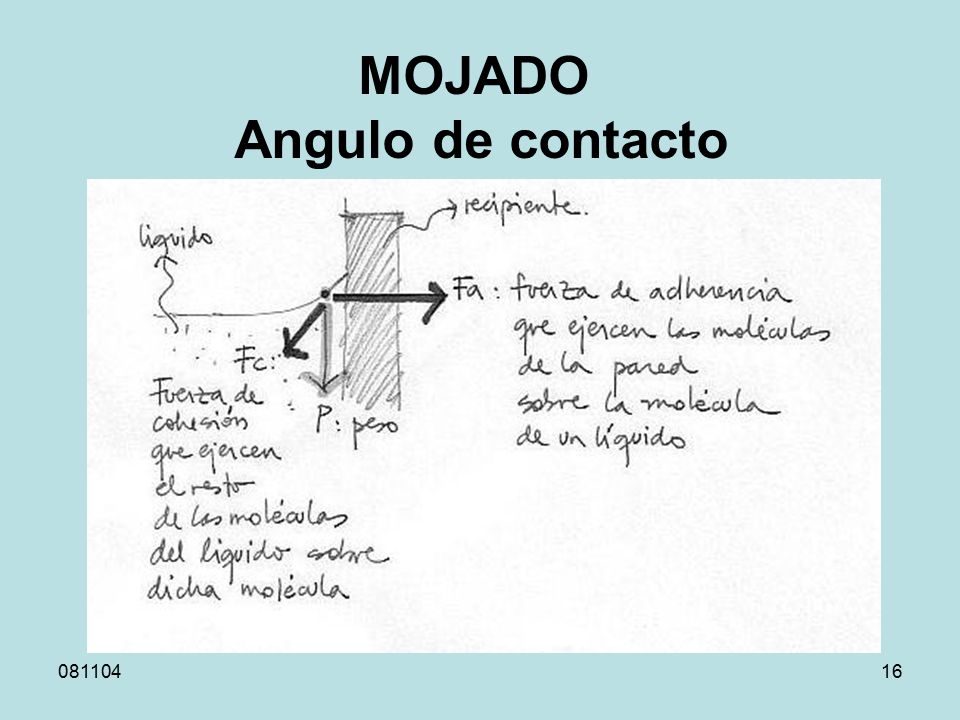

16 MOJADO Angulo de contacto
En las proximidades de la pared de un recipiente, una molécula del líquido experimenta las siguientes fuerzas: 081104

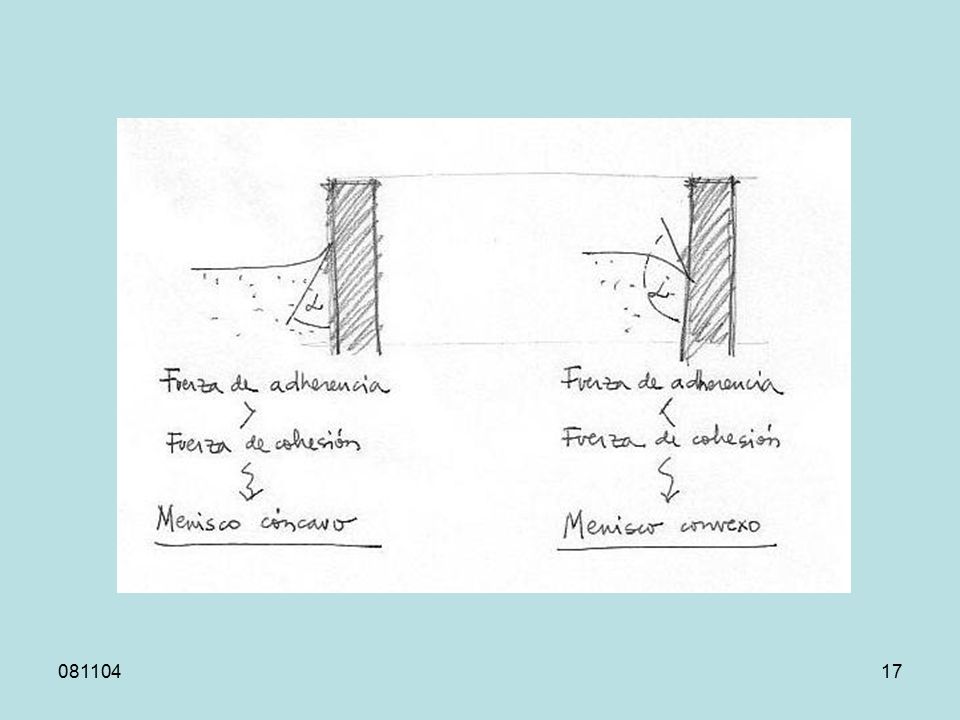

17 081104

18 081104

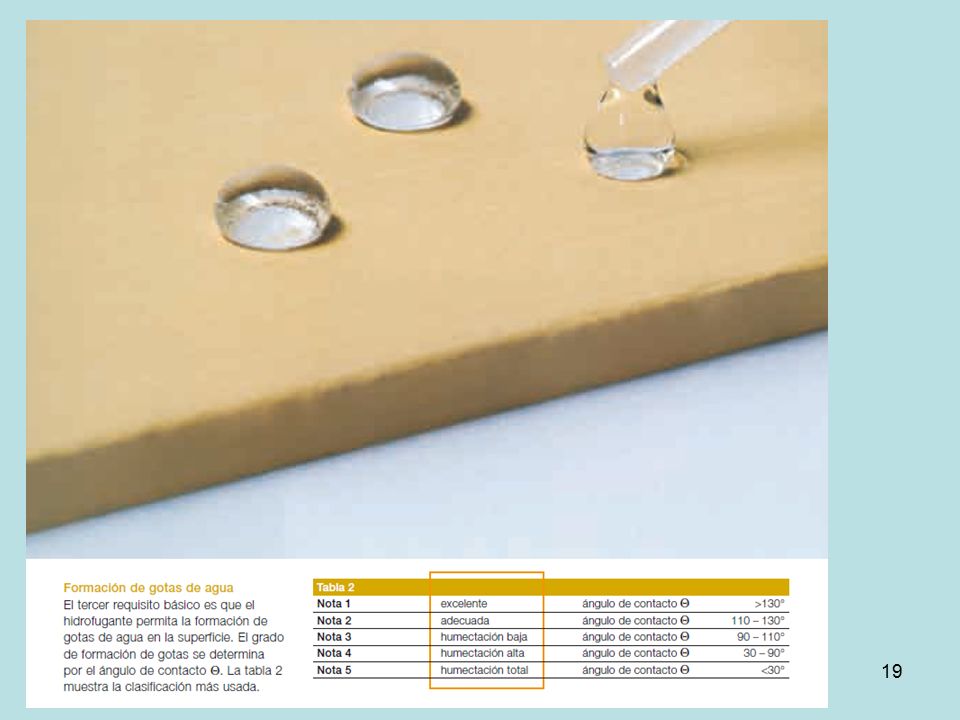

19 081104

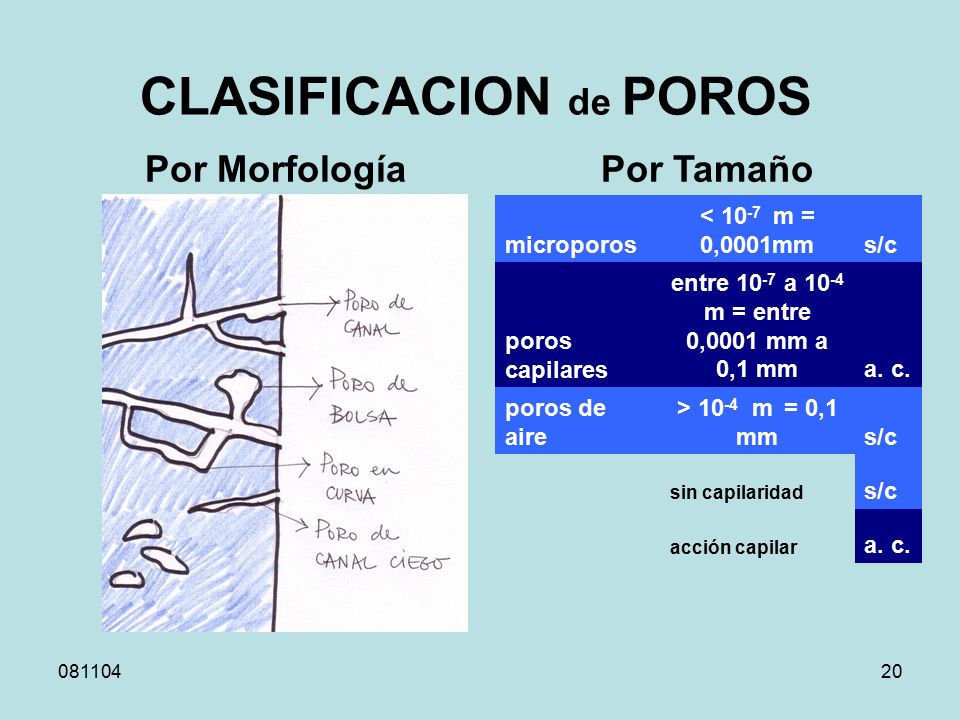

20 CLASIFICACION de POROS entre 10-7 a 10-4 m = entre 0,0001 mm a 0,1 mm
Por Morfología Por Tamaño microporos < m = 0,0001mm s/c poros capilares entre 10-7 a m = entre 0,0001 mm a 0,1 mm a. c. poros de aire > m = 0,1 mm sin capilaridad acción capilar En poros de aire el ingreso de agua es posible cuando hay presion hidrostática. 081104

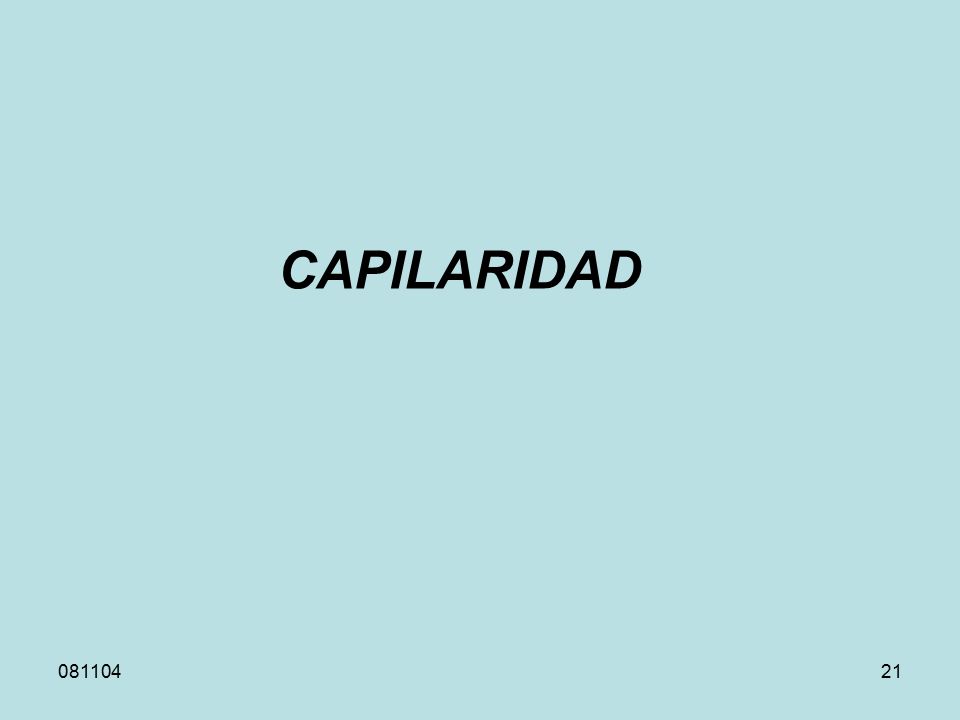

21 CAPILARIDAD 081104

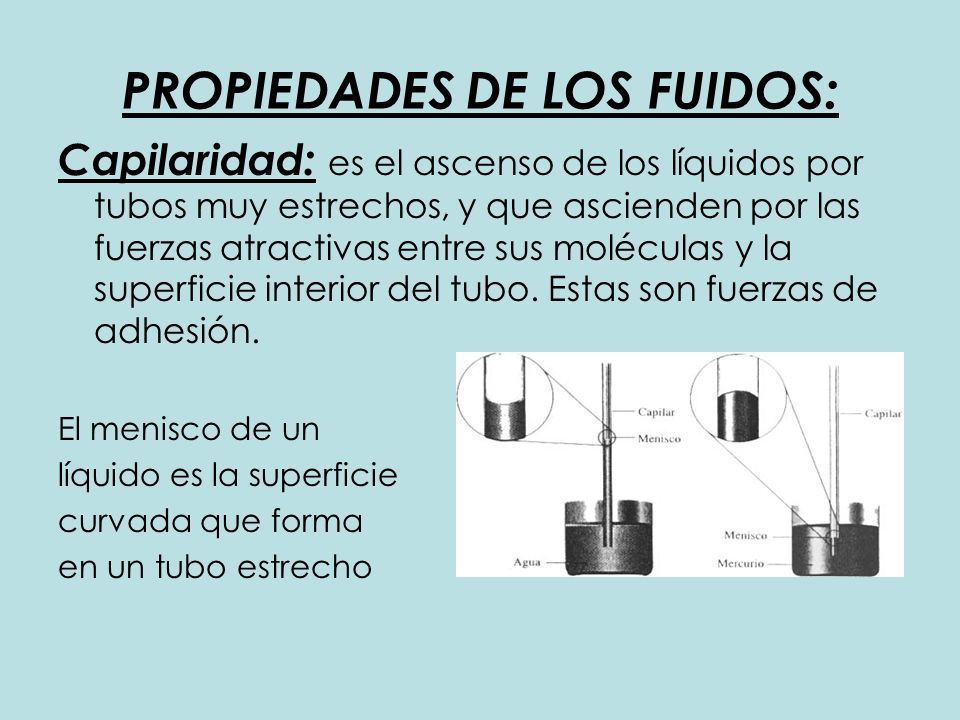

22 PROPIEDADES DE LOS FUIDOS:
Capilaridad: es el ascenso de los líquidos por tubos muy estrechos, y que ascienden por las fuerzas atractivas entre sus moléculas y la superficie interior del tubo. Estas son fuerzas de adhesión. El menisco de un líquido es la superficie curvada que forma en un tubo estrecho

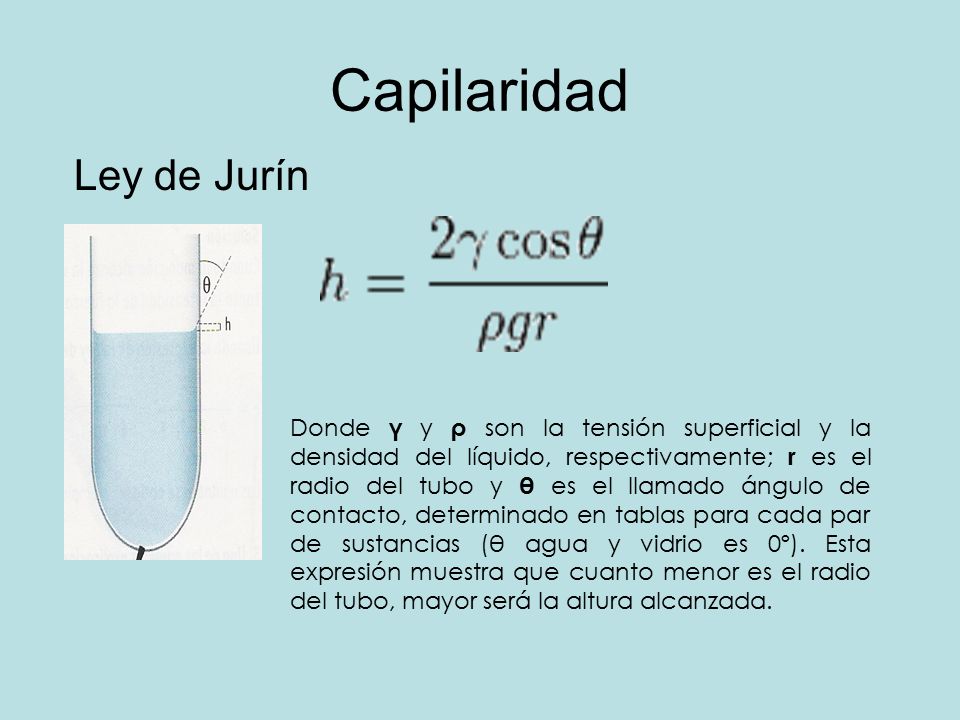

23 Capilaridad Ley de Jurín
Donde γ y ρ son la tensión superficial y la densidad del líquido, respectivamente; r es el radio del tubo y θ es el llamado ángulo de contacto, determinado en tablas para cada par de sustancias (θ agua y vidrio es 0º). Esta expresión muestra que cuanto menor es el radio del tubo, mayor será la altura alcanzada.

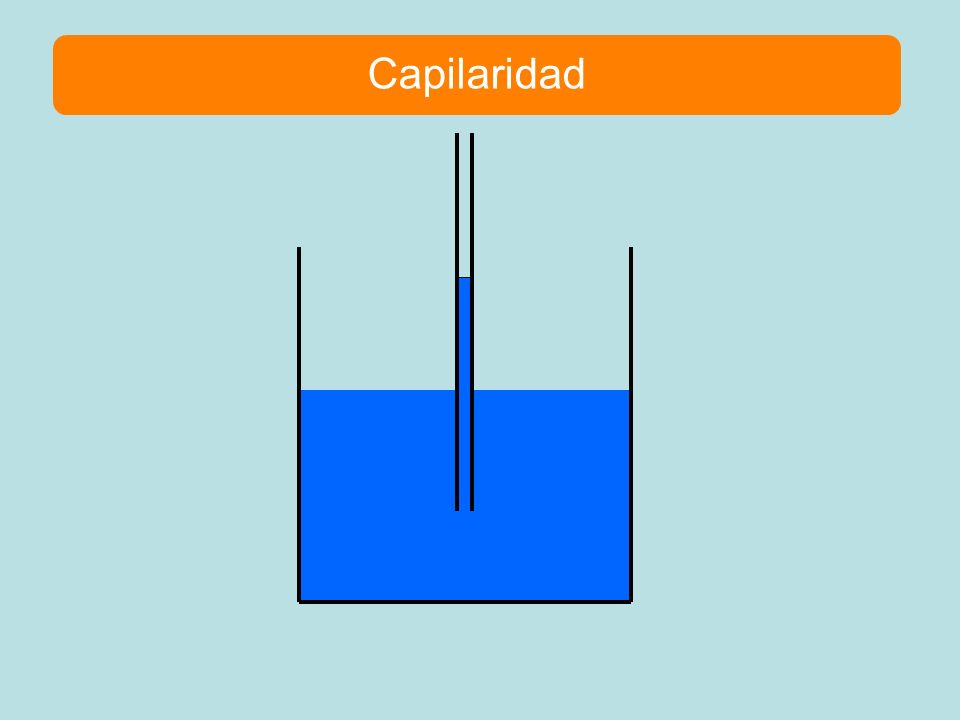

24 Capilaridad

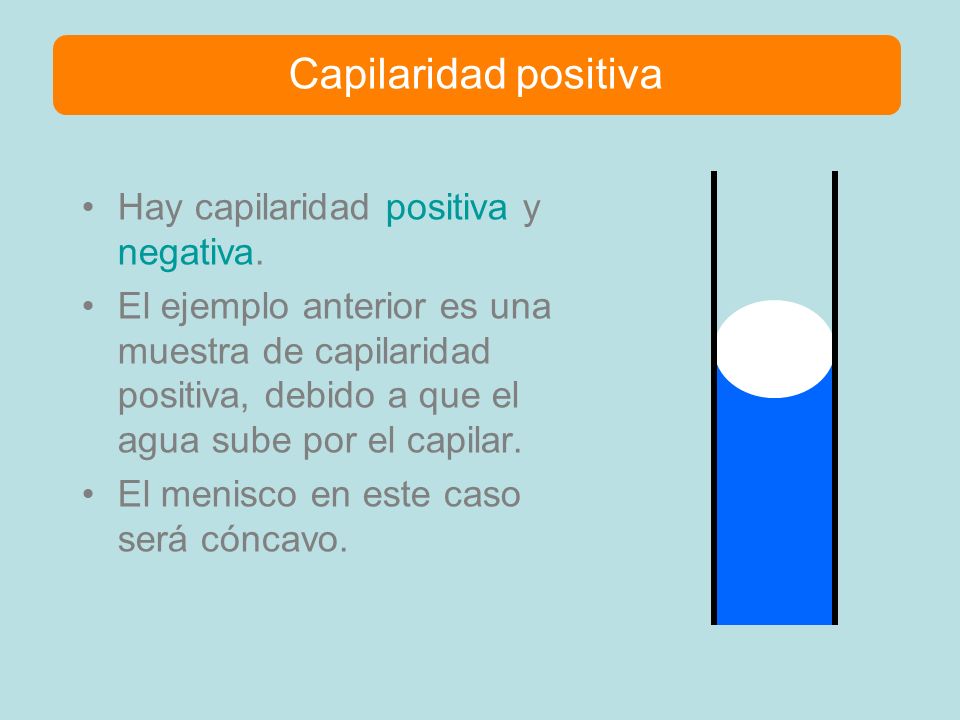

25 Capilaridad positiva Hay capilaridad positiva y negativa.
El ejemplo anterior es una muestra de capilaridad positiva, debido a que el agua sube por el capilar. El menisco en este caso será cóncavo.

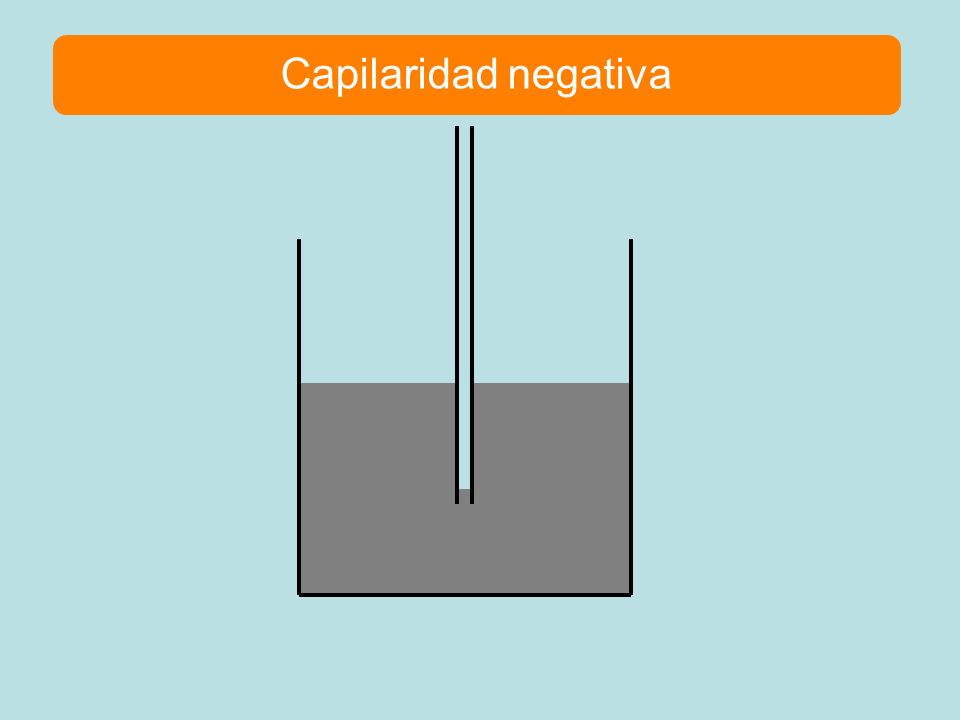

26 Capilaridad negativa

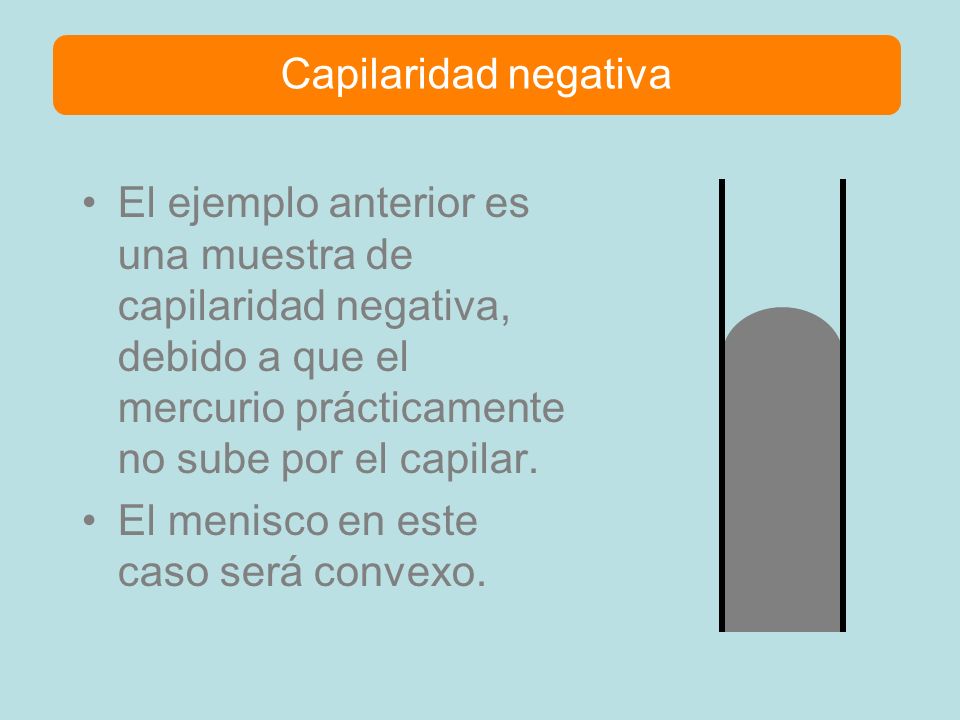

27 Capilaridad negativa El ejemplo anterior es una muestra de capilaridad negativa, debido a que el mercurio prácticamente no sube por el capilar. El menisco en este caso será convexo.

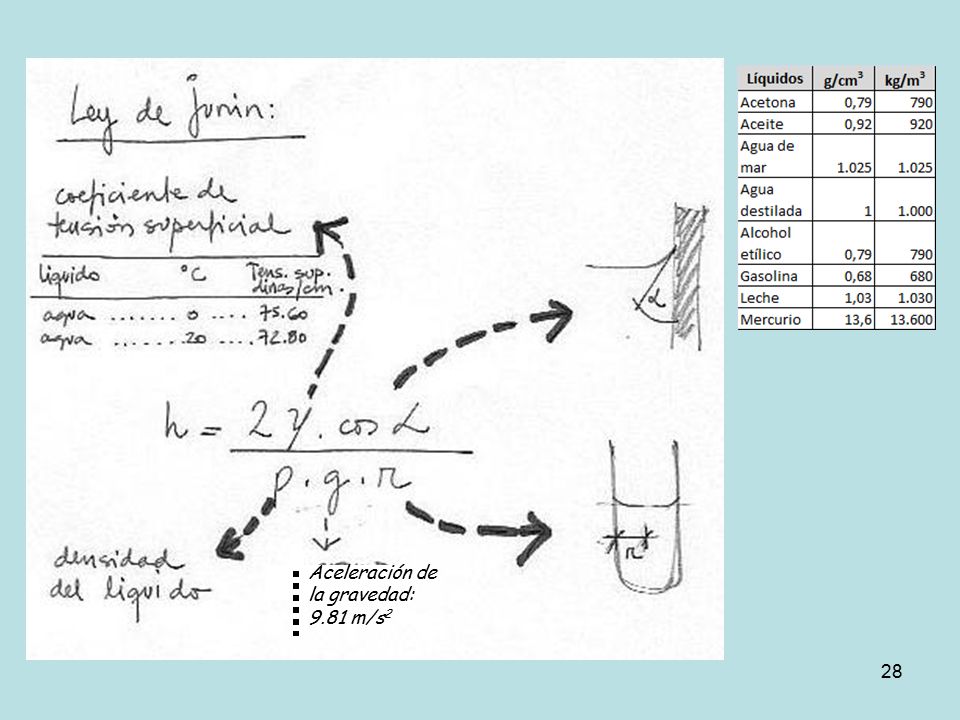

28 Aceleración de la gravedad: 9.81 m/s2
Si γ aumenta,h aumenta, y viceversa A mayor tensión superficial, mayor capilaridad. Por tanto, a menor temperatura, mayor acción capilar. Aceleracion en los polos: 9.83 en el ecuador: 9.78. Aceleración de la gravedad: 9.81 m/s2 081104

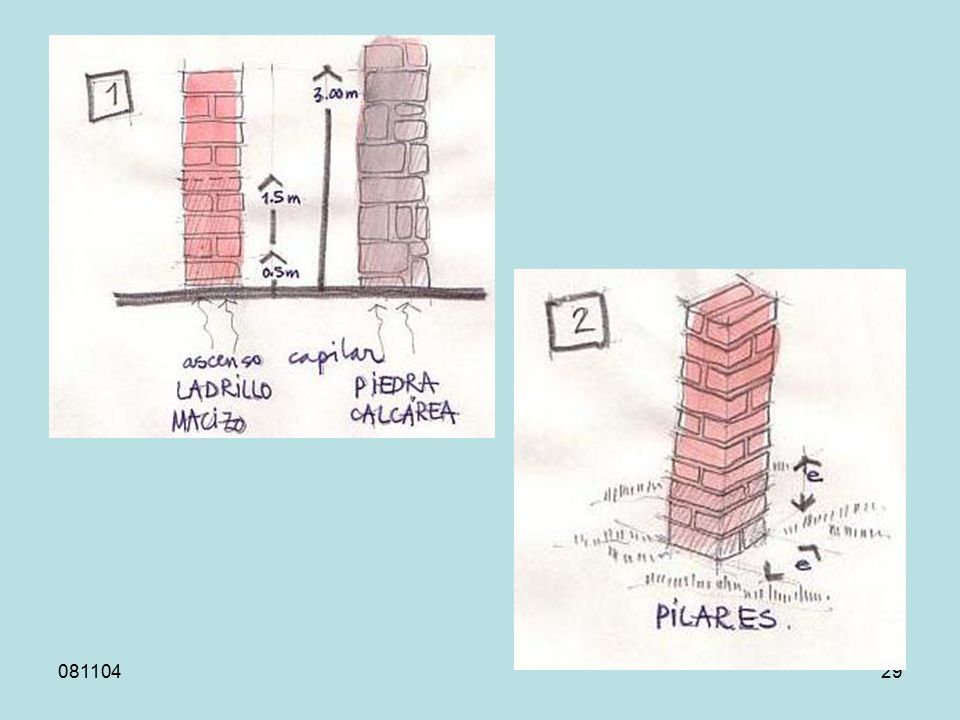

29 081104

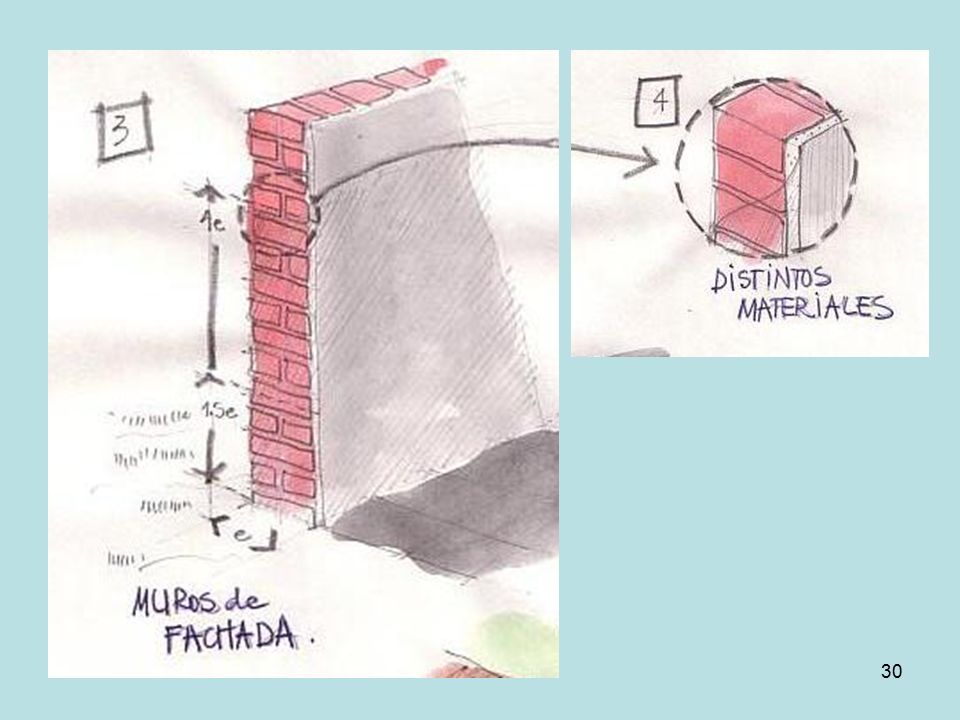

30 081104

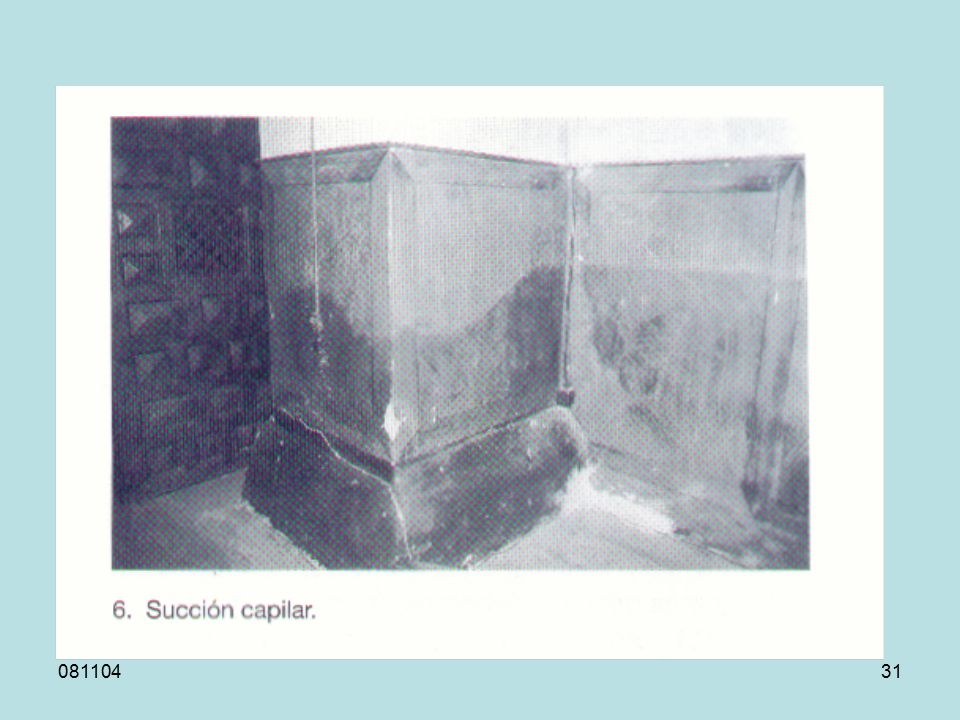

31 081104

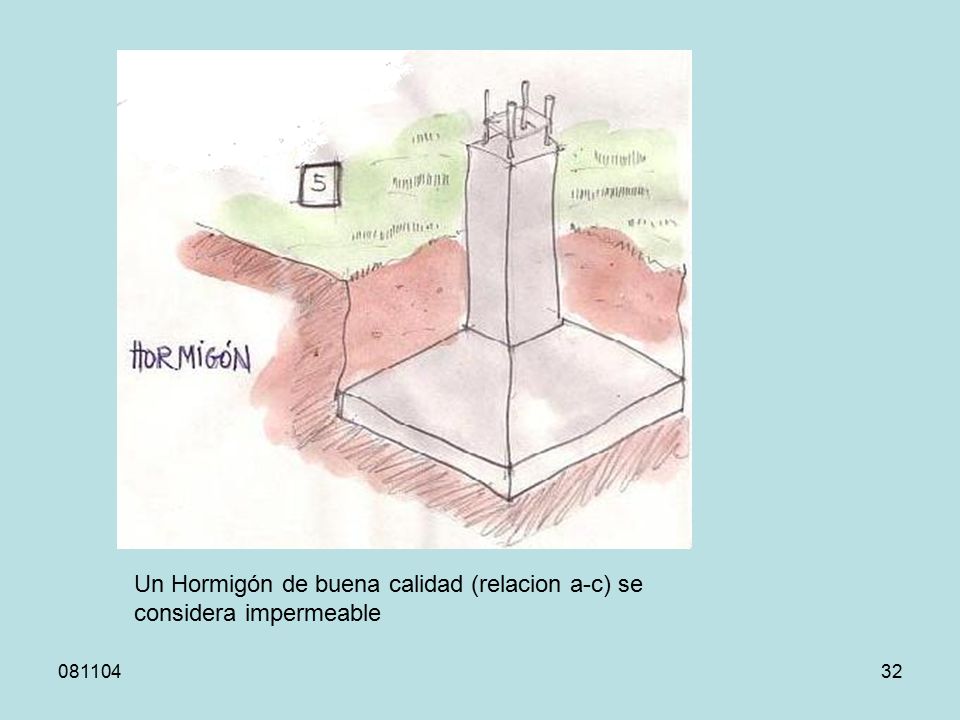

32 Un Hormigón de buena calidad (relacion a-c) se considera impermeable
081104

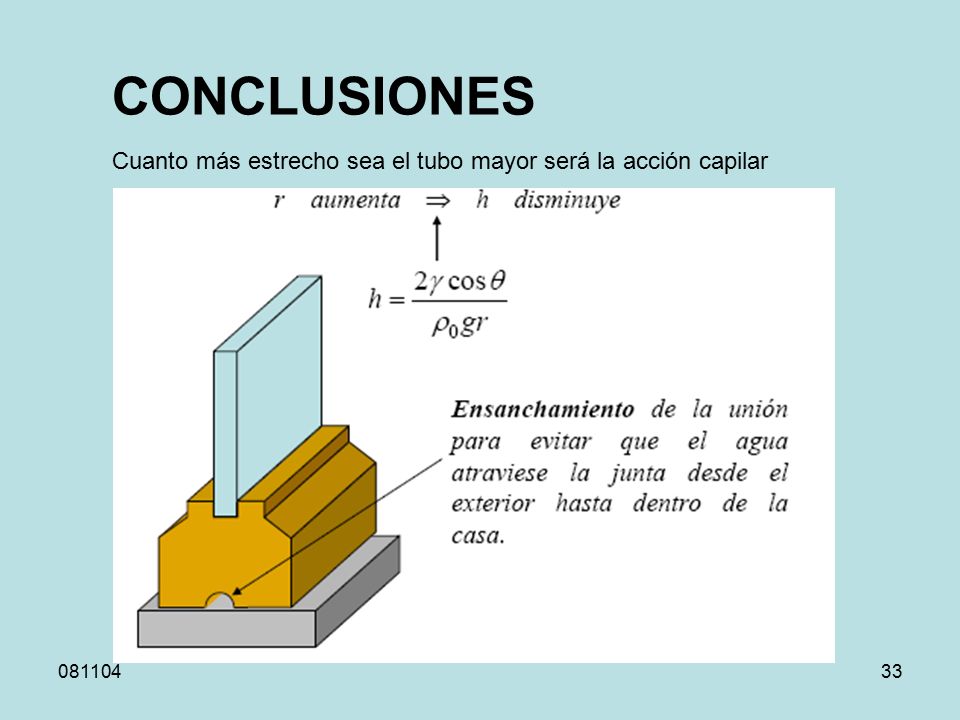

33 CONCLUSIONES Cuanto más estrecho sea el tubo mayor será la acción capilar Siempre que unamos materiales de modo que queden juntas o conductos delgados tendremos este problema. Para evitarlo basta con ensanchar una parte de la junta a lo largo de una línea: En invierno o climas frios: mayor tension superficial, mayor accion capilar. 081104

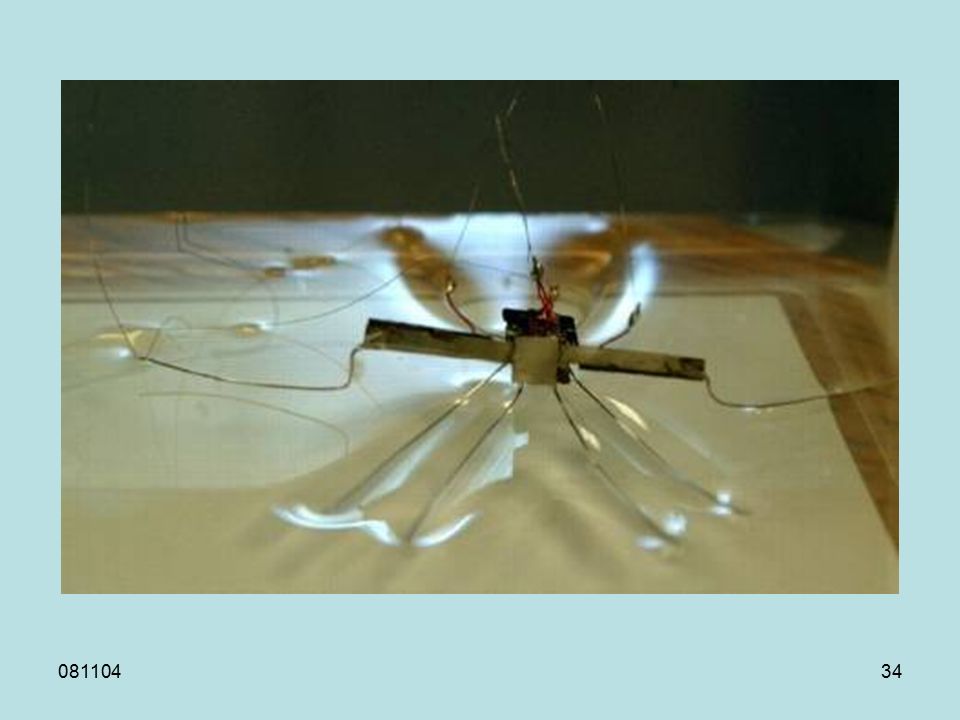

34 081104

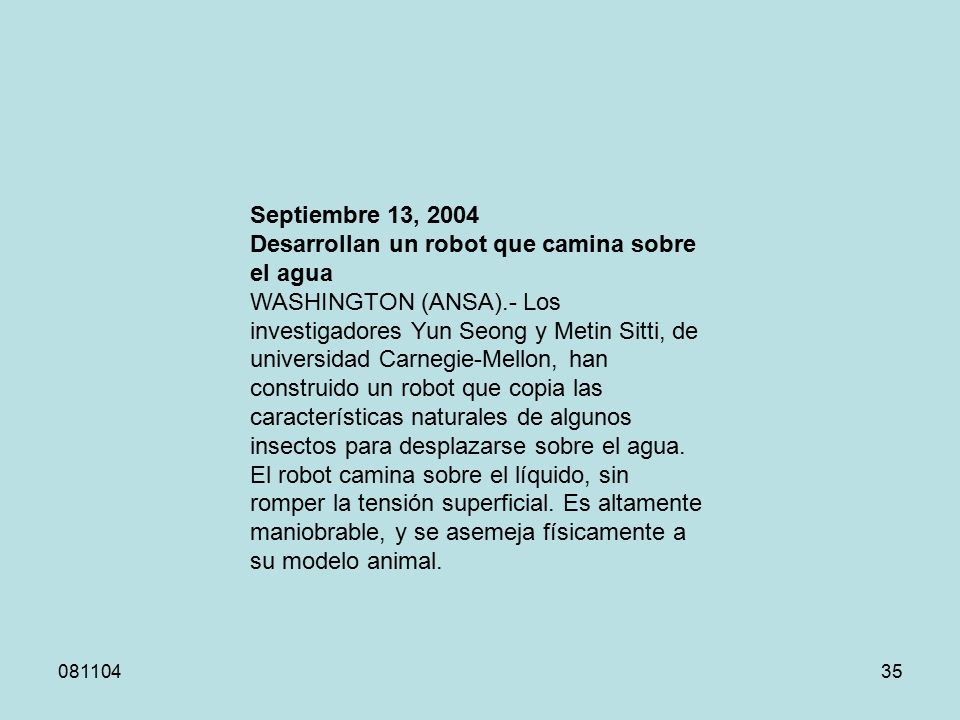

35 Desarrollan un robot que camina sobre el agua
Septiembre 13, 2004 Desarrollan un robot que camina sobre el agua WASHINGTON (ANSA).- Los investigadores Yun Seong y Metin Sitti, de universidad Carnegie-Mellon, han construido un robot que copia las características naturales de algunos insectos para desplazarse sobre el agua. El robot camina sobre el líquido, sin romper la tensión superficial. Es altamente maniobrable, y se asemeja físicamente a su modelo animal. 081104

36 fin 081104
