Horizontal-tiempo. Rollo de Pepel: Largo aprox. 25 m Papel: Alto-voltaje Papel electrocardiográfico Rejilla Milimétrica.

Presentación del tema: "Horizontal-tiempo. Rollo de Pepel: Largo aprox. 25 m Papel: Alto-voltaje Papel electrocardiográfico Rejilla Milimétrica."— Transcripción de la presentación:

1

2

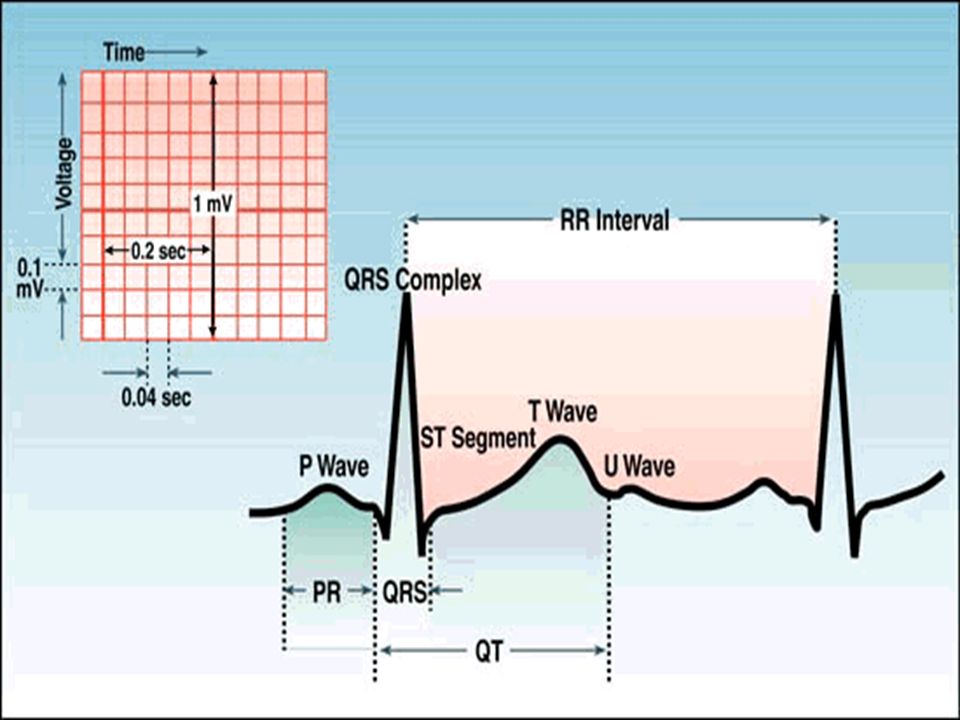

3

4 Horizontal-tiempo. Rollo de Pepel: Largo aprox. 25 m Papel: Alto-voltaje Papel electrocardiográfico Rejilla Milimétrica

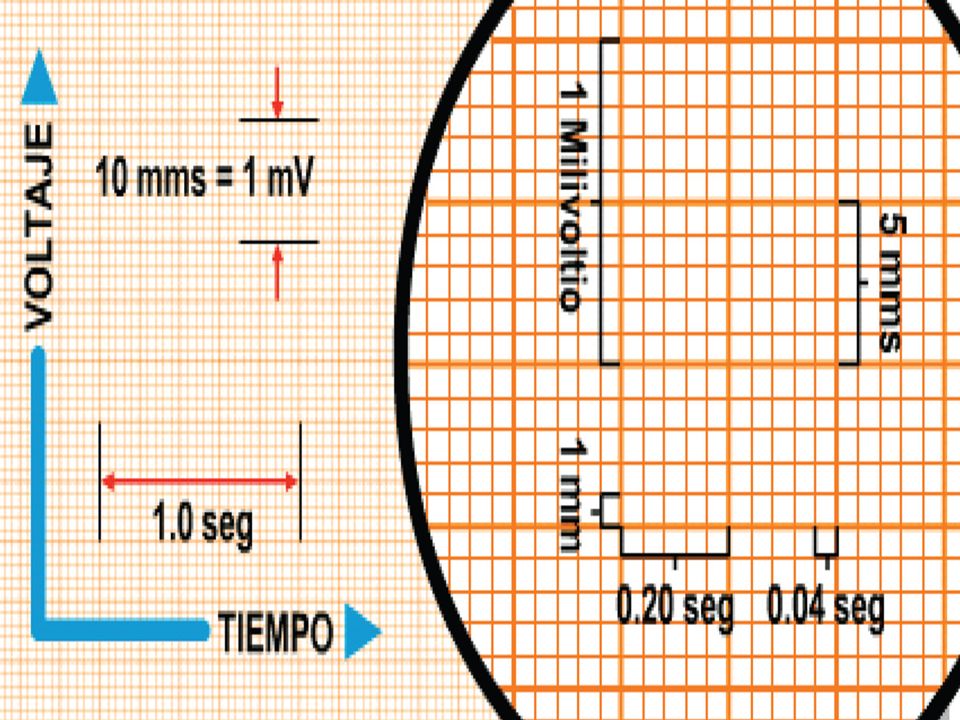

5 En sentido vertical se representa el voltaje dos cuadros grandes representan 1 mV= 10 mm, esta altura se expresa en milivolts (mV). Cada cuadro grande contiene 5 cuadros pequeños que representa=0.1 mV.

6 6 PAPEL DE REGISTRO 1 mm 0,1 mV 1 mm 10 mm = 1 mv Velocidad de registro = 25 mm / seg

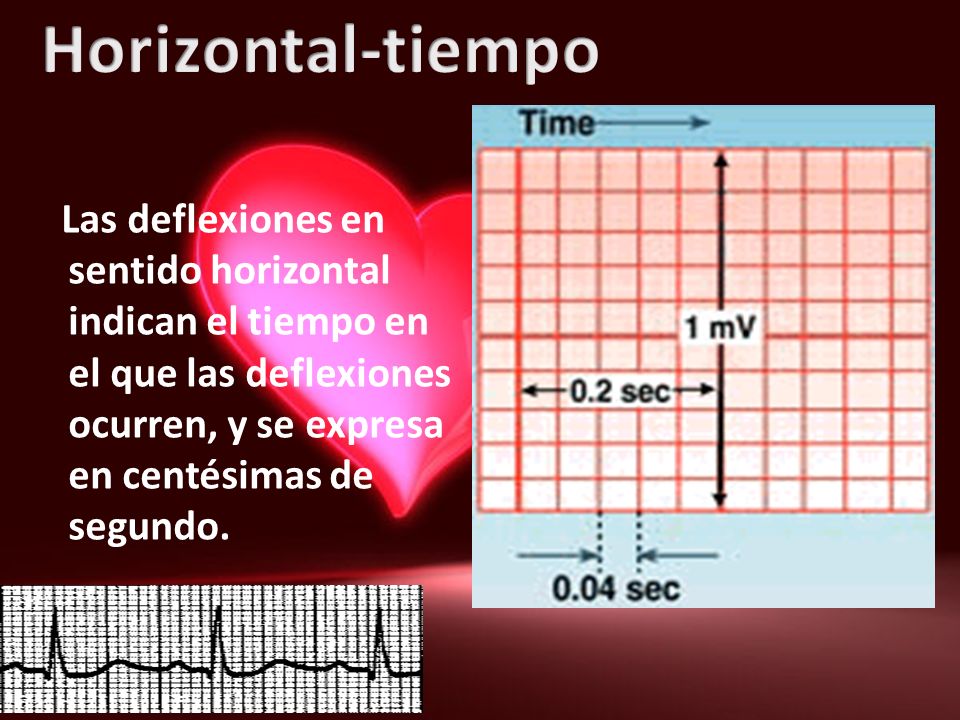

7 Las deflexiones en sentido horizontal indican el tiempo en el que las deflexiones ocurren, y se expresa en centésimas de segundo.

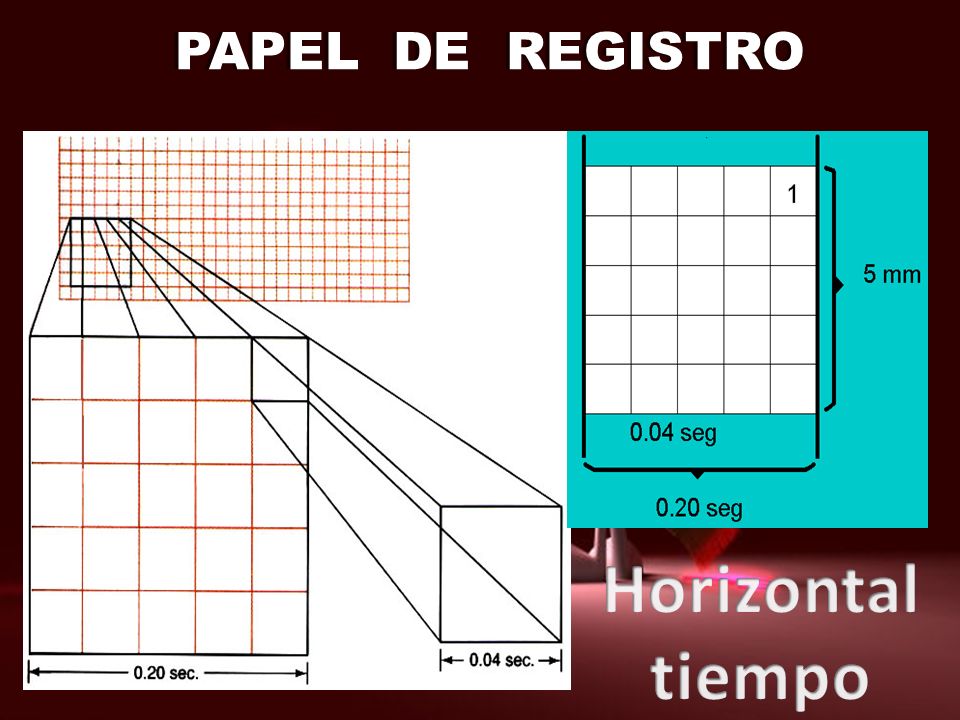

8 PAPEL DE REGISTRO

9

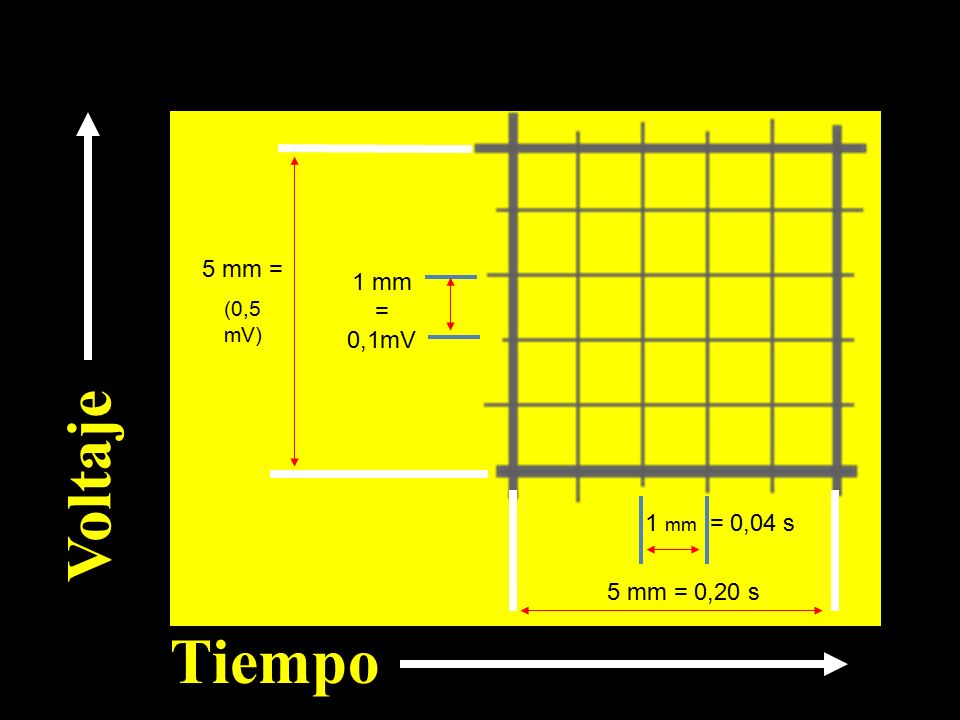

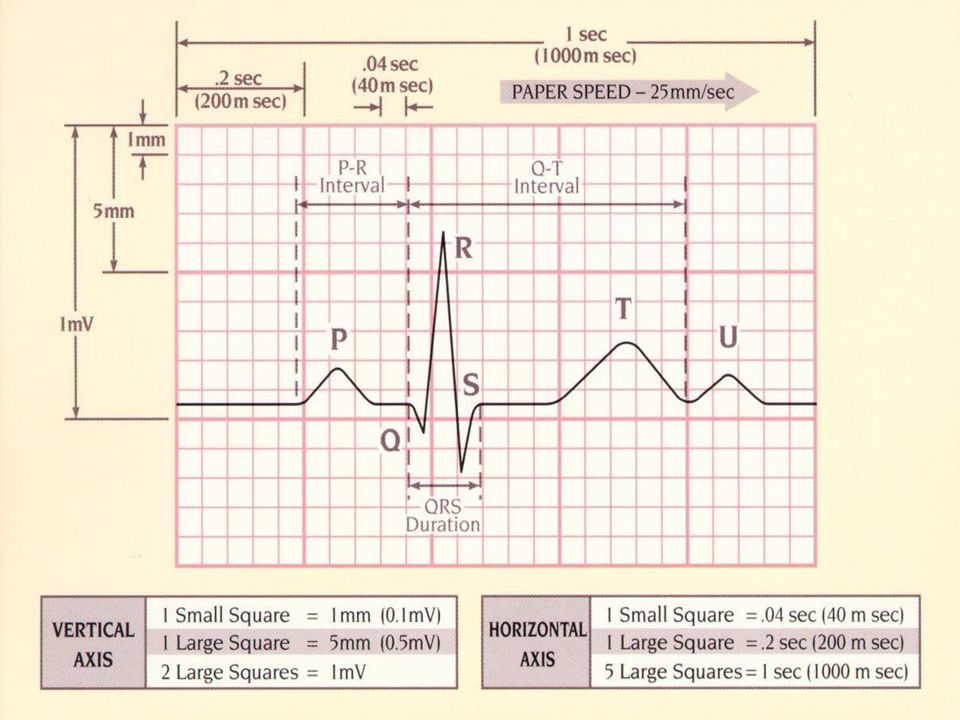

10 Valores del registro 5 mm = (0,5 mV) 5 mm = 0,20 s 1 mm = 0,1mV 1 mm = 0,04 s Voltaje Tiempo

11

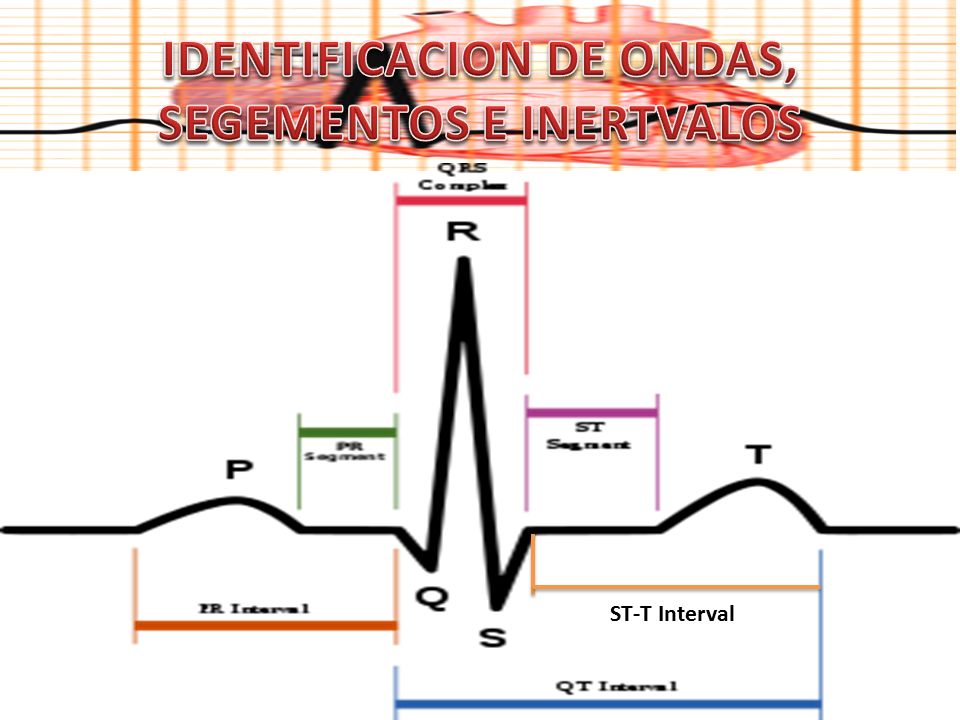

12 ST-T Interval

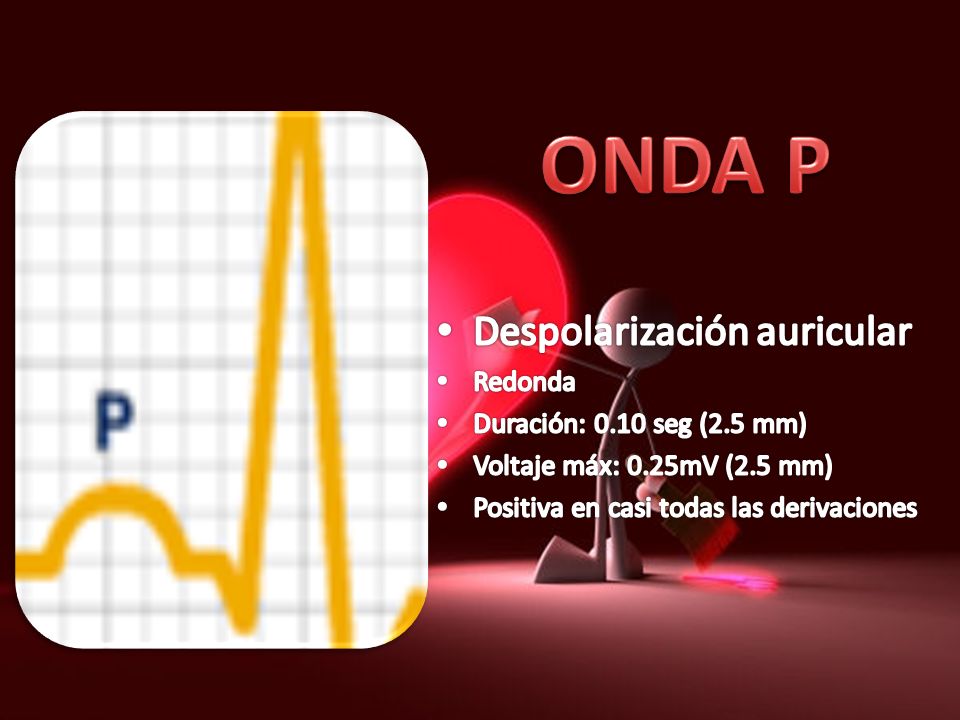

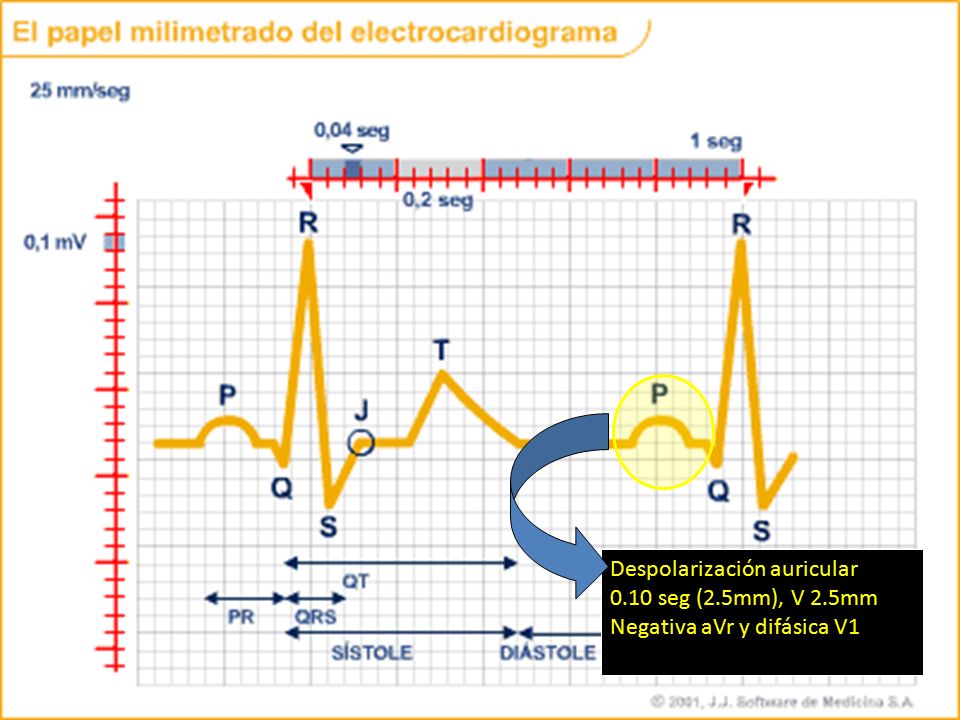

13 Despolarización auricular 0.10 seg (2.5mm), V 2.5mm Negativa aVr y difásica V1

14

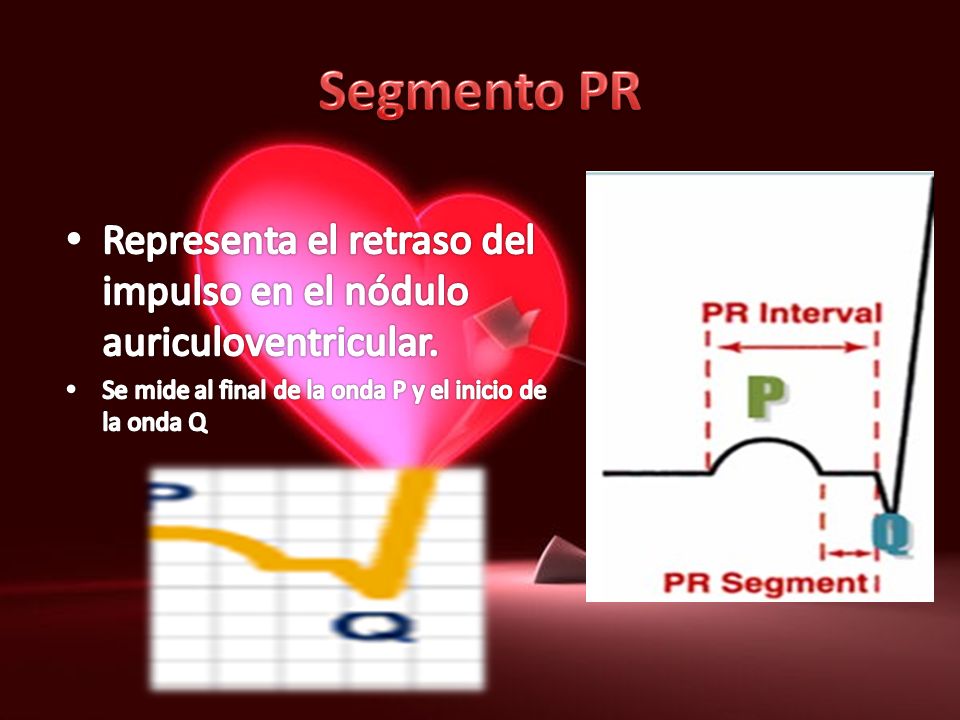

15

16 Paso del estímulo eléctrico del NS al NAV. Duración: 0,10 – 0,20 seg.

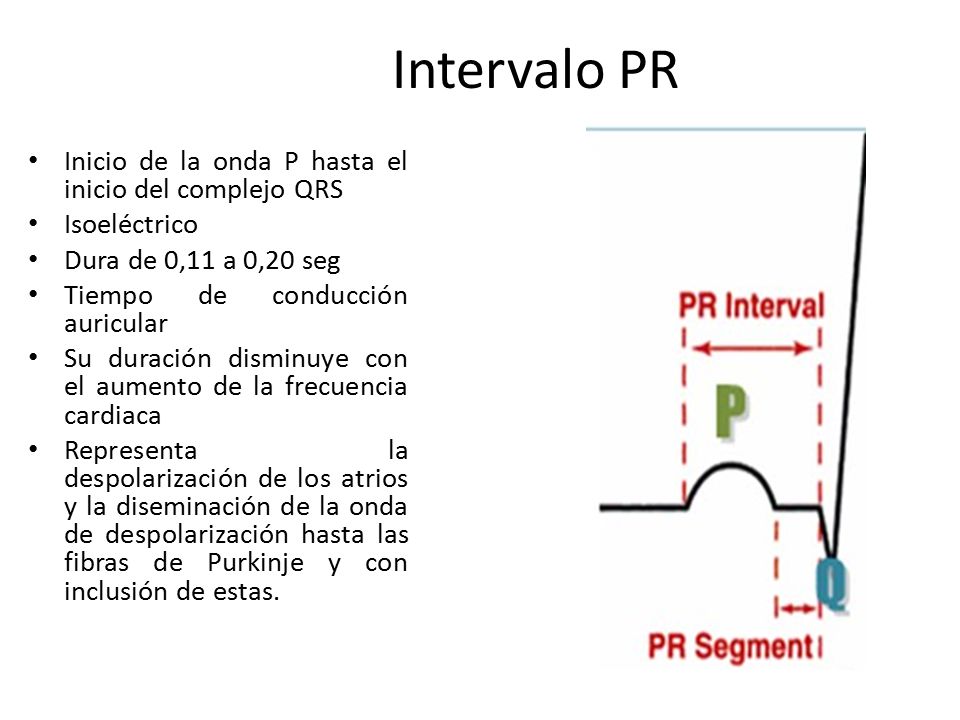

17 Intervalo PR Inicio de la onda P hasta el inicio del complejo QRS Isoeléctrico Dura de 0,11 a 0,20 seg Tiempo de conducción auricular Su duración disminuye con el aumento de la frecuencia cardiaca Representa la despolarización de los atrios y la diseminación de la onda de despolarización hasta las fibras de Purkinje y con inclusión de estas.

18 Despolarización ventricular 0.8-0.10seg (2.5mm). Q. 1a onda neg antes de R La R 1a onda positiva, no debe medir más de 20 mm La S 2a onda neg después de R

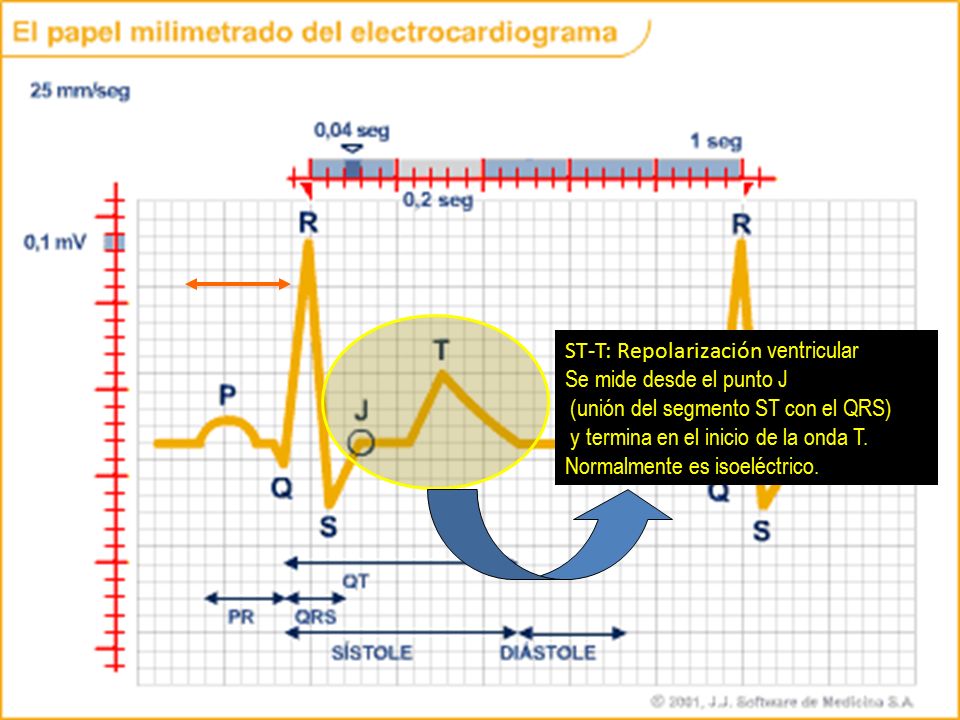

19 ST-T: Repolarización ventricular Se mide desde el punto J (unión del segmento ST con el QRS) y termina en el inicio de la onda T. Normalmente es isoeléctrico.

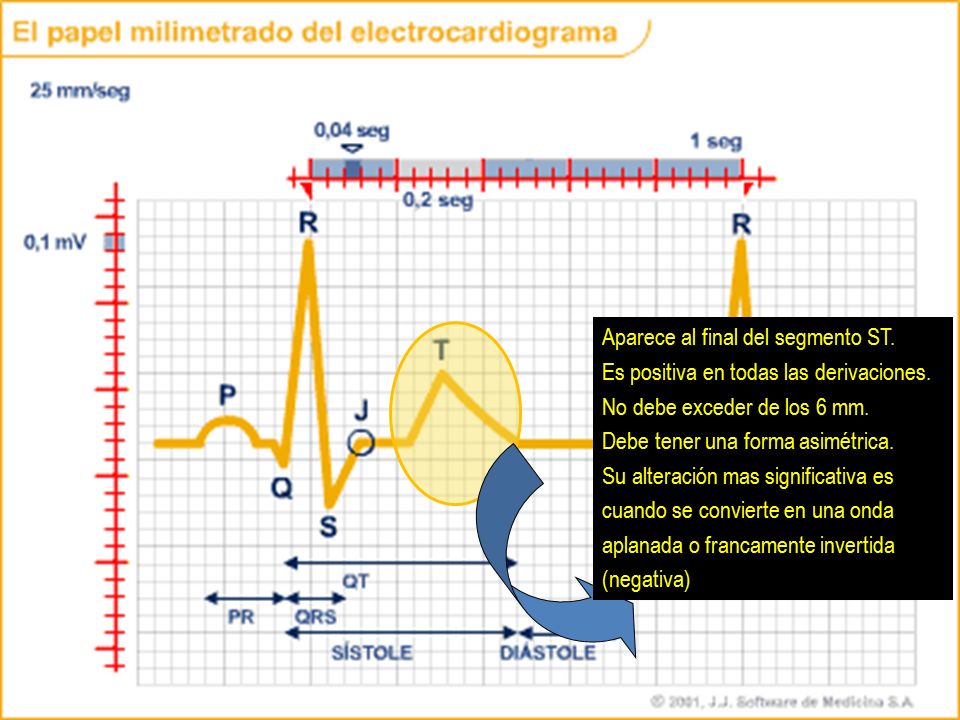

20 Aparece al final del segmento ST. Es positiva en todas las derivaciones. No debe exceder de los 6 mm. Debe tener una forma asimétrica. Su alteración mas significativa es cuando se convierte en una onda aplanada o francamente invertida (negativa)

21 Ritmo Sinusal: Onda P precede a QRS P negativa en aVR RR constante PR sin cambio FC 60-100 l x m

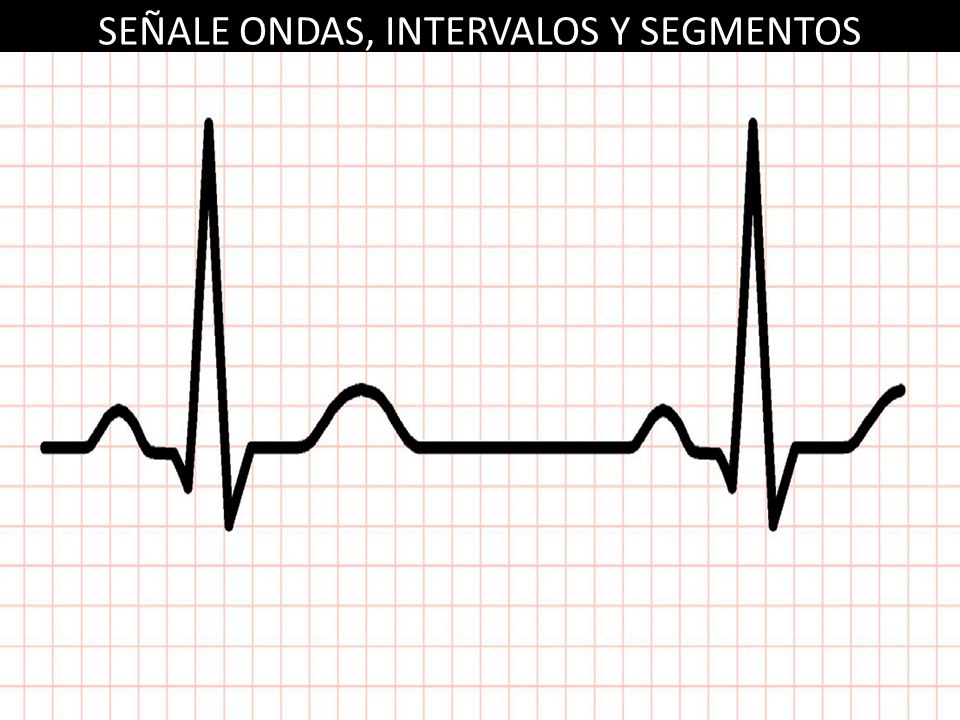

22 SEÑALE ONDAS, INTERVALOS Y SEGMENTOS

23 SEÑALE MEDIDAS DE ONDAS, INTERVALOS Y SEGMENTOS

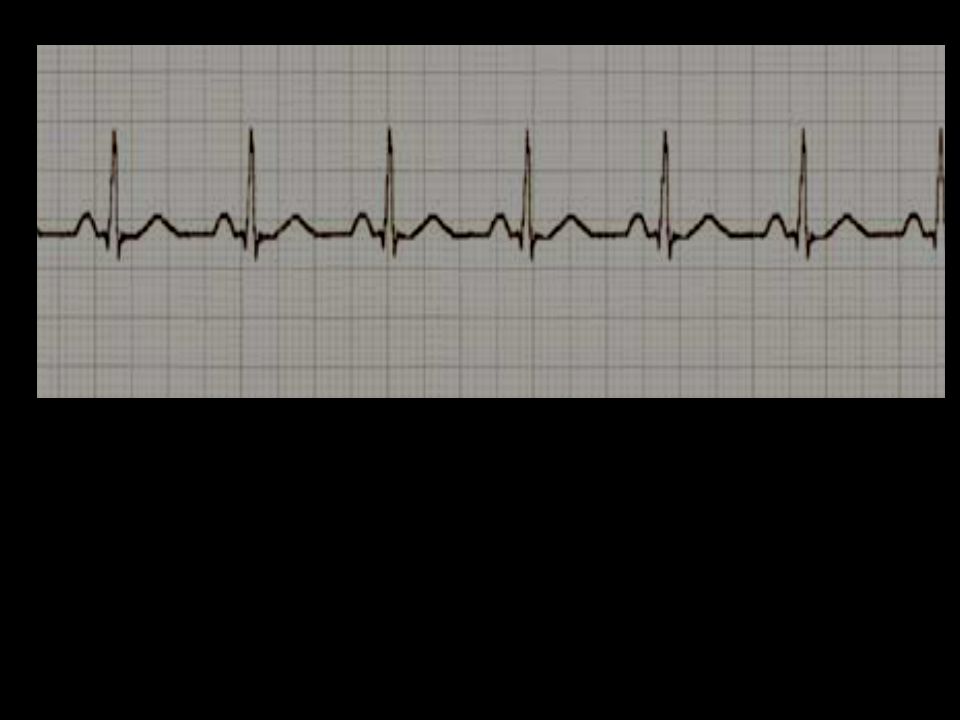

24

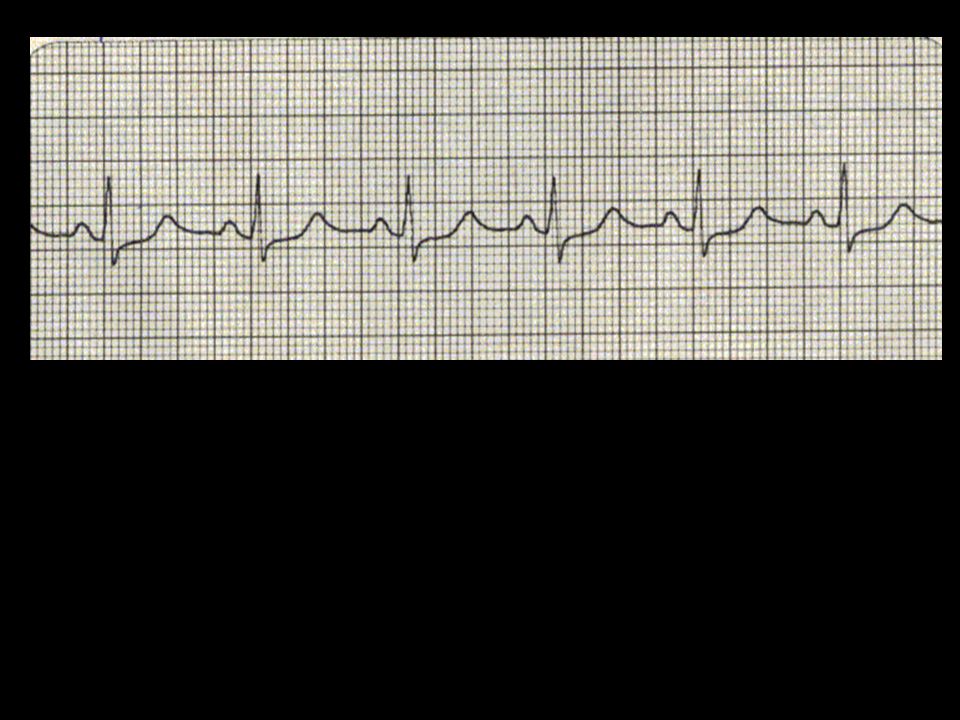

25

26

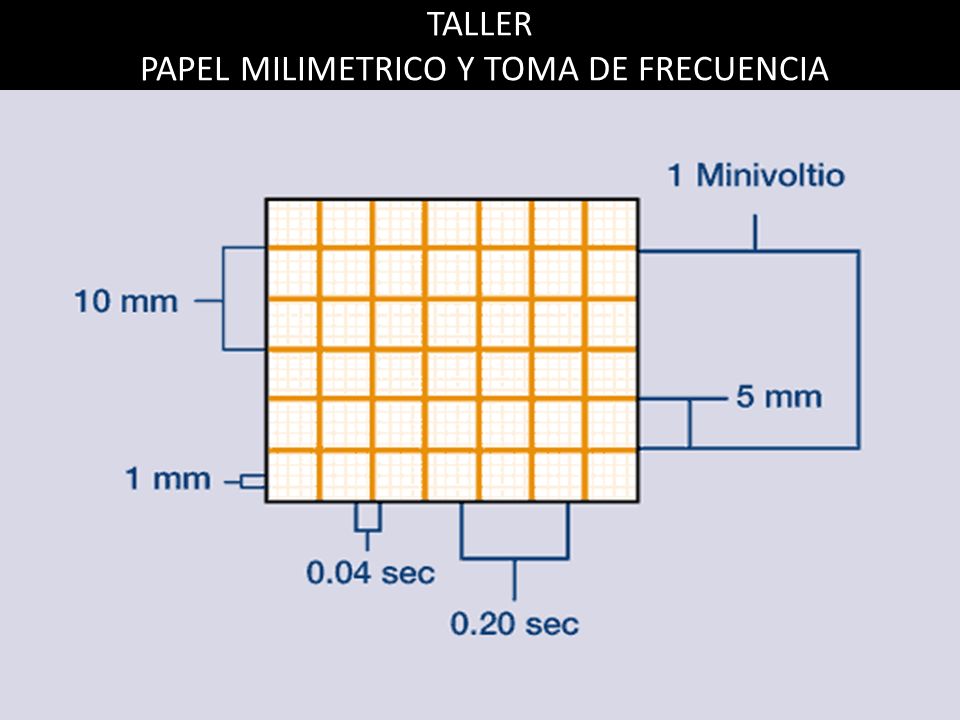

27 TALLER PAPEL MILIMETRICO Y TOMA DE FRECUENCIA

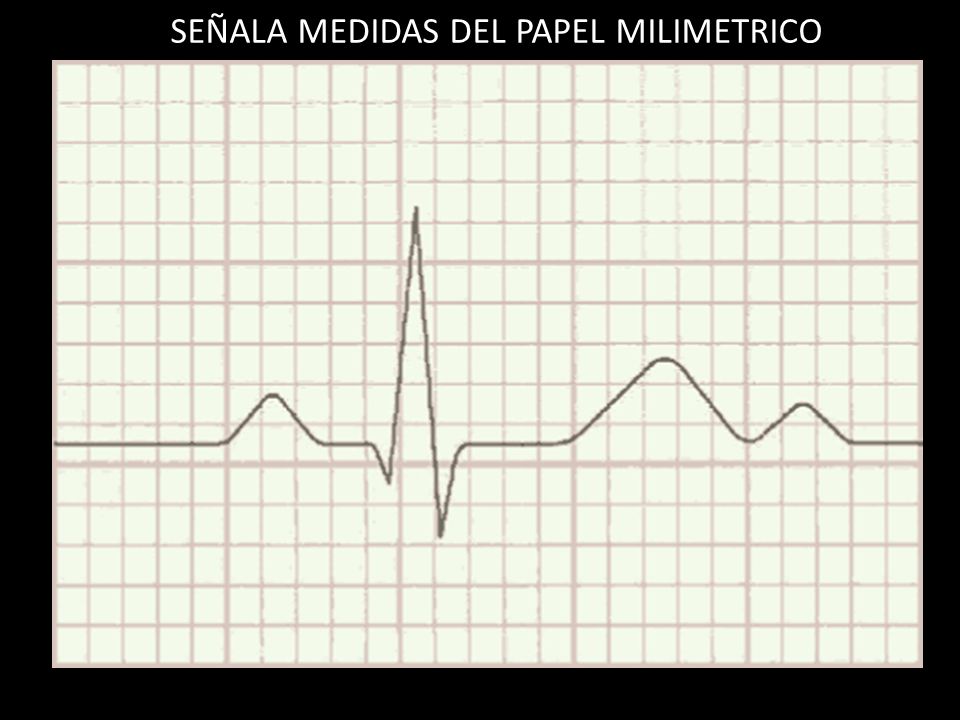

28 SEÑALA MEDIDAS DEL PAPEL MILIMETRICO

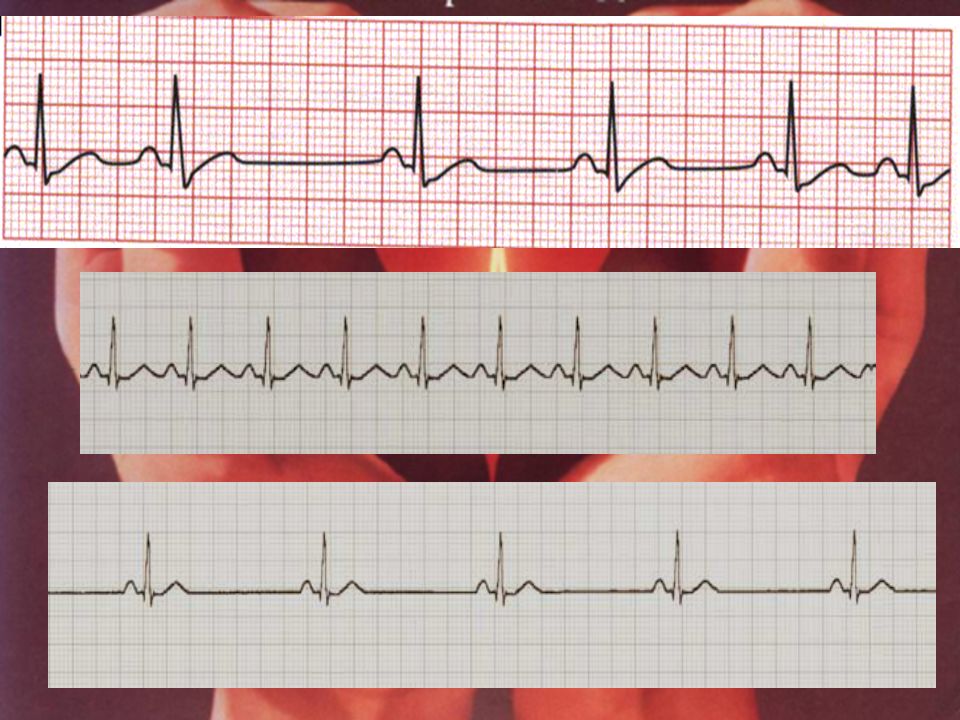

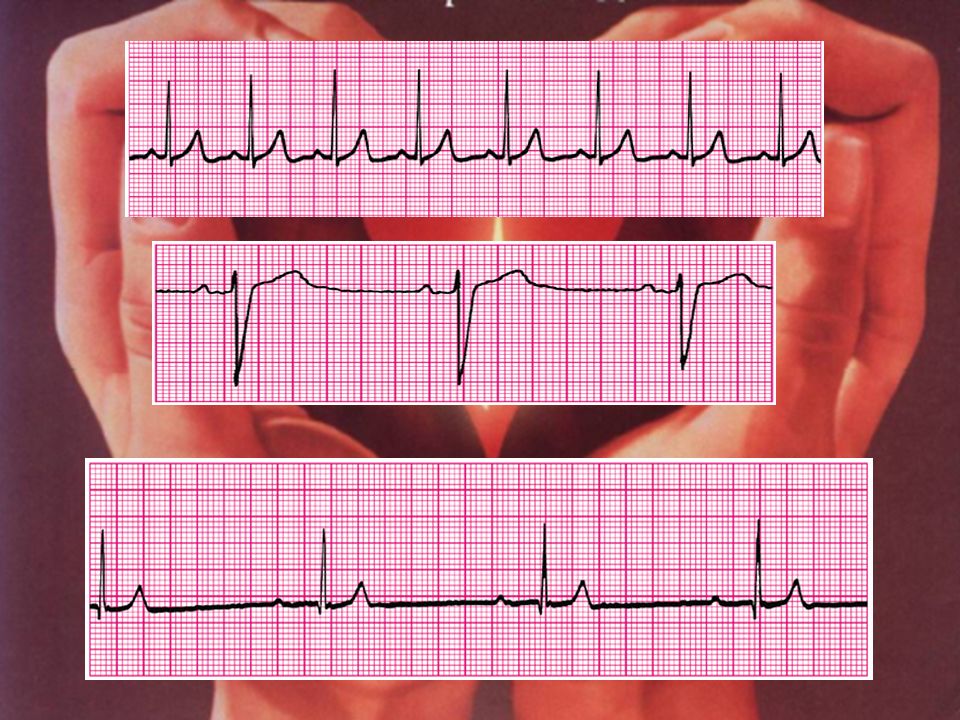

29 DETERMINACIÓN DE FRECUENCIA CARDIACA

30

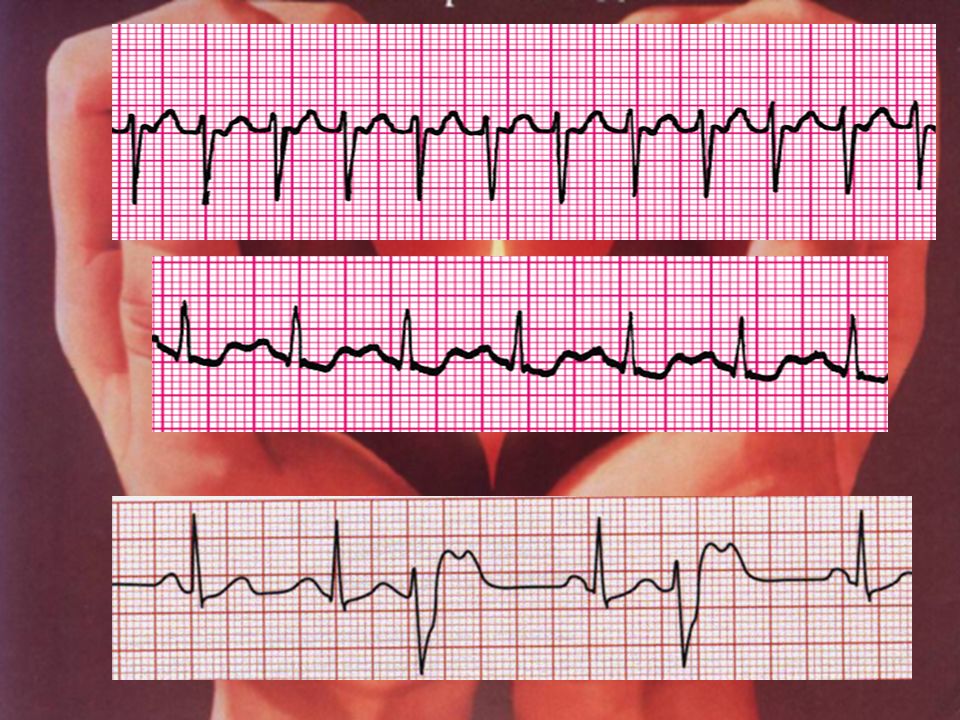

31

32

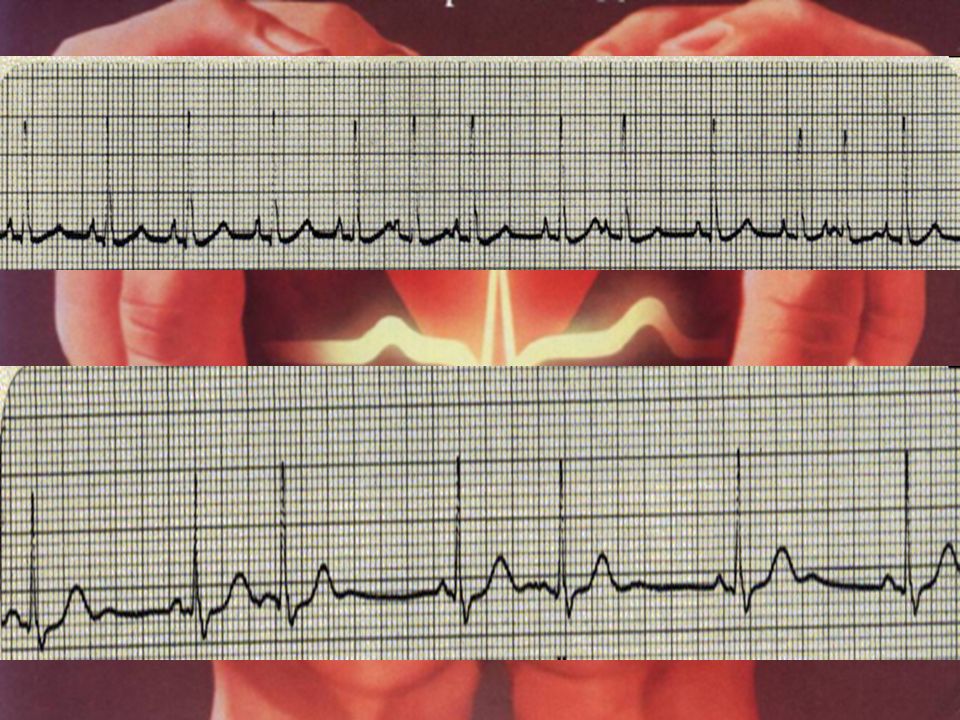

33

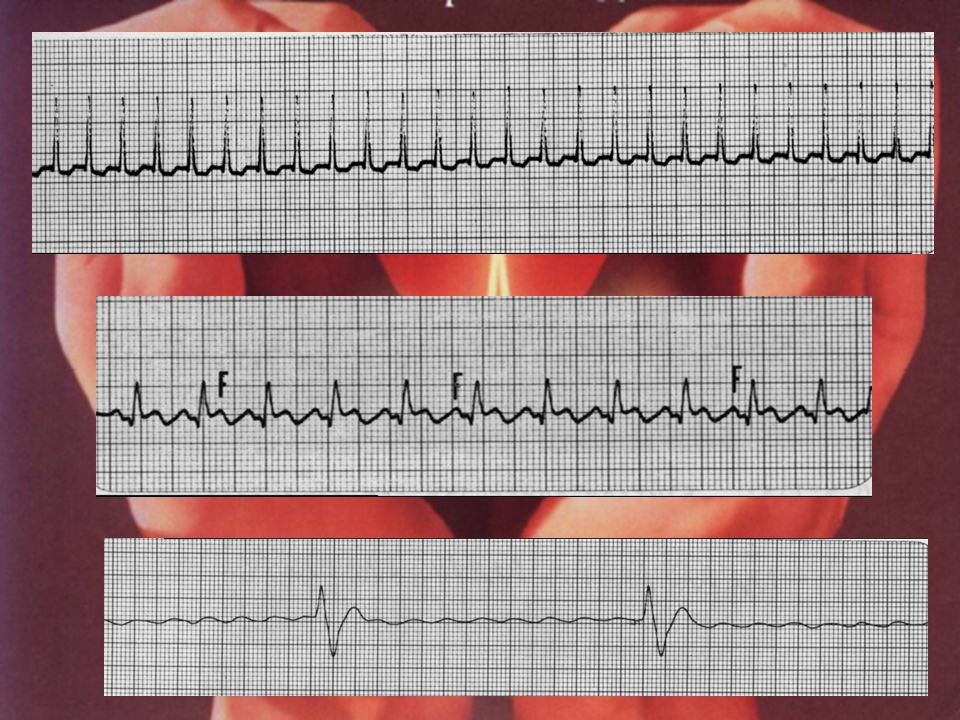

34
