1
INTERVALOS
2
INTERVALO PR NORMAL Retraso fisiológico del estimulo que viene de las aurículas al paso por el nodo AV.
3

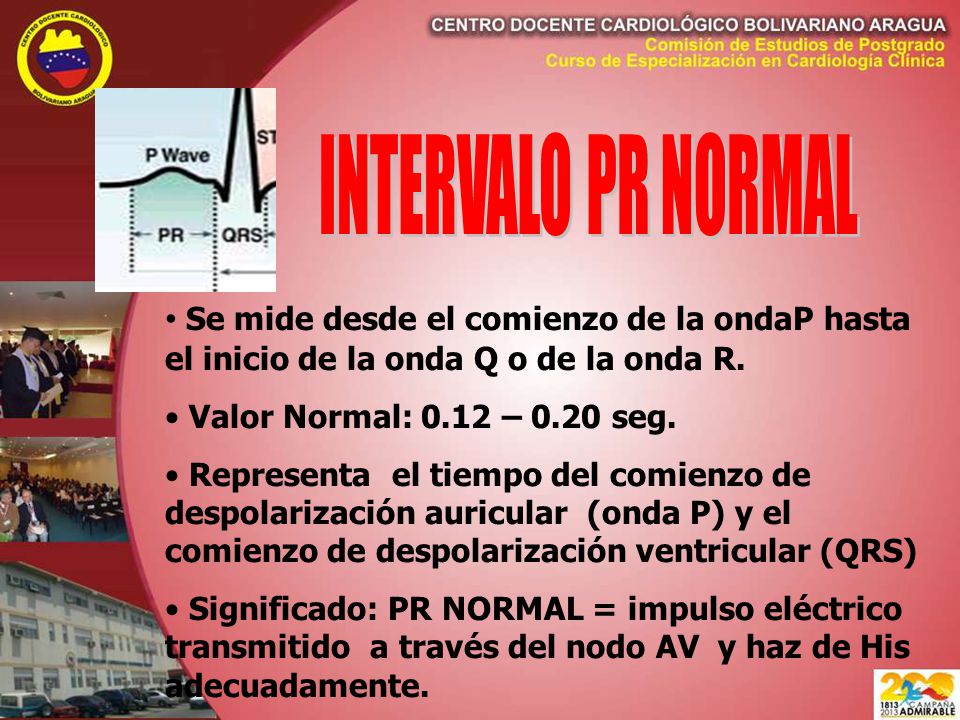

INTERVALO PR NORMAL Se mide desde el comienzo de la ondaP hasta el inicio de la onda Q o de la onda R. Valor Normal: 0.12 – 0.20 seg. Representa el tiempo del comienzo de despolarización auricular (onda P) y el comienzo de despolarización ventricular (QRS) Significado: PR NORMAL = impulso eléctrico transmitido a través del nodo AV y haz de His adecuadamente.
4

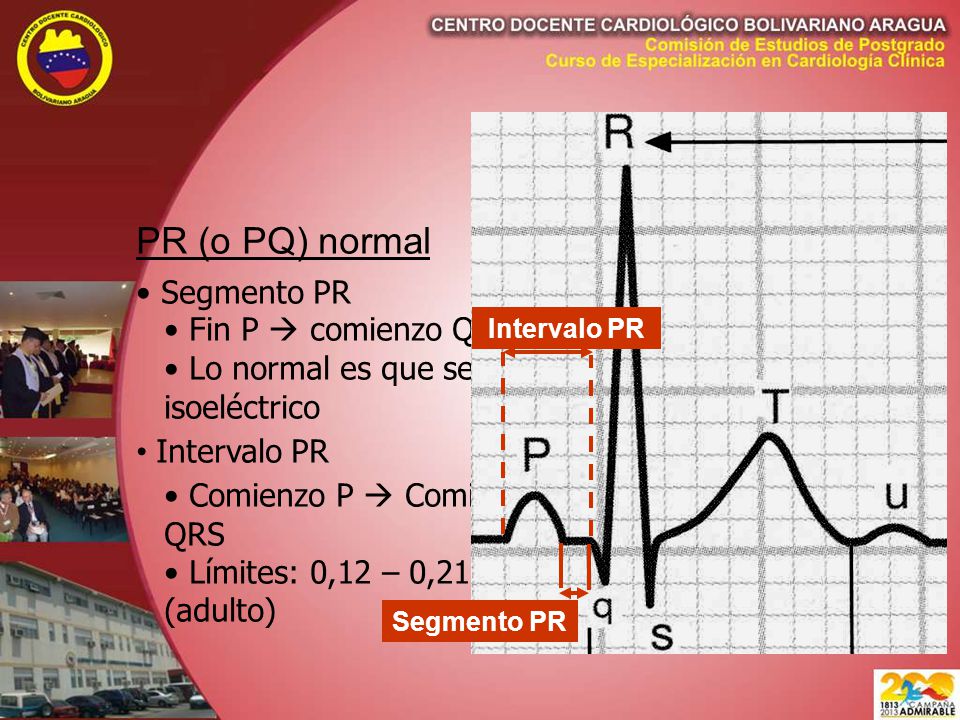

PR (o PQ) normal Segmento PR Fin P comienzo QRS
Intervalo PR Segmento PR PR (o PQ) normal Segmento PR Fin P comienzo QRS Lo normal es que sea isoeléctrico Intervalo PR Comienzo P Comienzo QRS Límites: 0,12 – 0,21 s. (adulto) Si el complejo ventricular comienza por “q” el intervalo será “PQ”, si comienza por R, será “PR”. 4
5

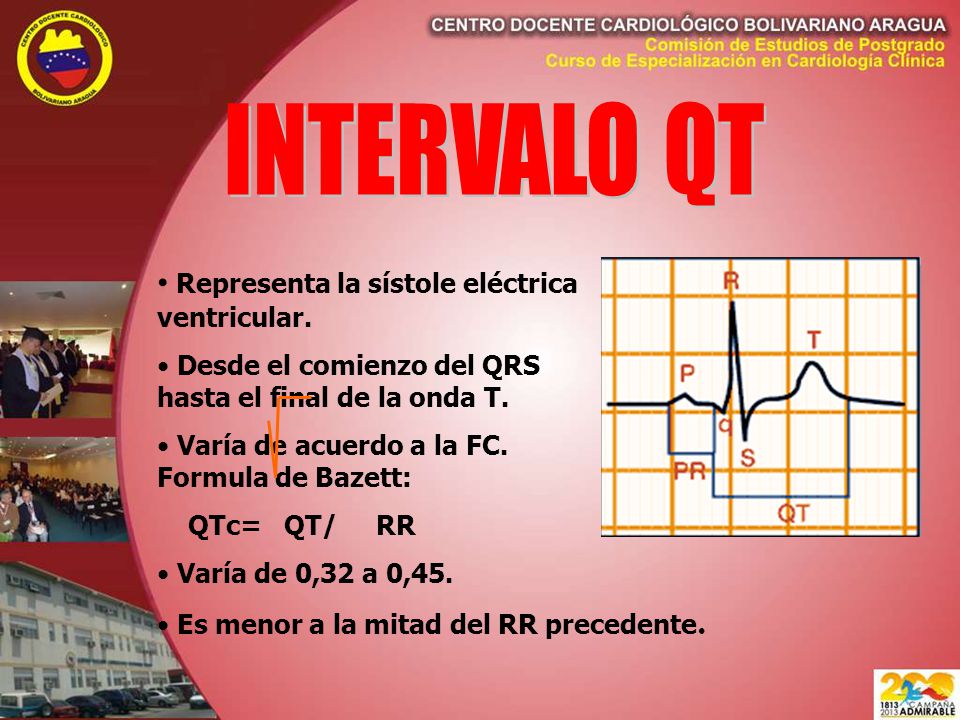

INTERVALO QT Representa la sístole eléctrica ventricular.
Desde el comienzo del QRS hasta el final de la onda T. Varía de acuerdo a la FC. Formula de Bazett: QTc= QT/ RR Varía de 0,32 a 0,45. Es menor a la mitad del RR precedente.
6
FORMULA DE BAZETT (QT CORREGIDO)
7

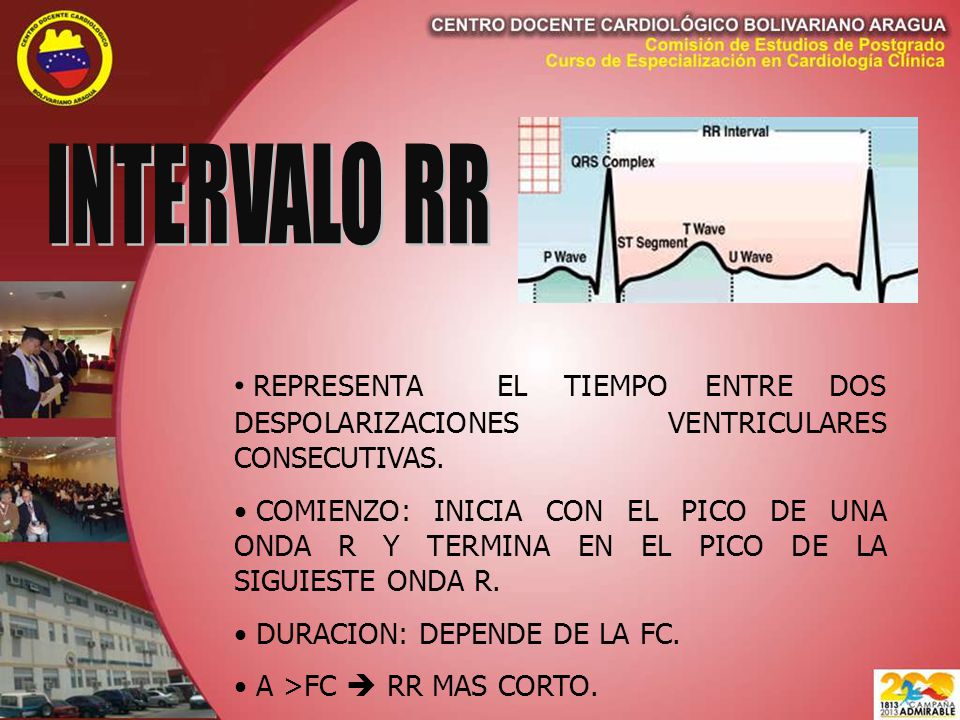

INTERVALO RR REPRESENTA EL TIEMPO ENTRE DOS DESPOLARIZACIONES VENTRICULARES CONSECUTIVAS. COMIENZO: INICIA CON EL PICO DE UNA ONDA R Y TERMINA EN EL PICO DE LA SIGUIESTE ONDA R. DURACION: DEPENDE DE LA FC. A >FC RR MAS CORTO. DEBE MARTENERSE MAS O MENOS CONSTANTE.
8

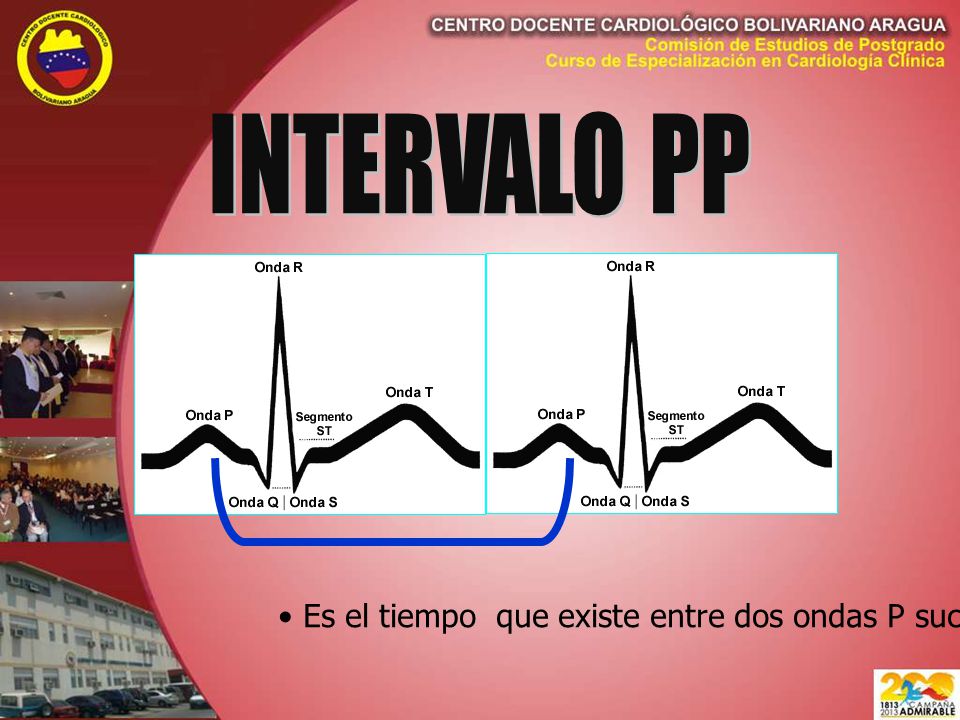

INTERVALO PP Es el tiempo que existe entre dos ondas P sucesivas.
