En este caso tenemos un sistema fuertemente desequilibrado pero con el neutro en buenas condiciones por eso tenemos una tensión de 230 v. V N 230 v U V.

Presentación del tema: "En este caso tenemos un sistema fuertemente desequilibrado pero con el neutro en buenas condiciones por eso tenemos una tensión de 230 v. V N 230 v U V."— Transcripción de la presentación:

1 En este caso tenemos un sistema fuertemente desequilibrado pero con el neutro en buenas condiciones por eso tenemos una tensión de 230 v. V N 230 v U V W 230 v V 230 v V Siguiente

2 En este caso hemos desconectado el conductor neutro, produciéndose grandes desequilibrios en las tensiones que alimentan las lámparas. A mas lámparas menos tensión, y viceversa. V N 304 v U V W 253 v V 160 v V Anterior Siguiente

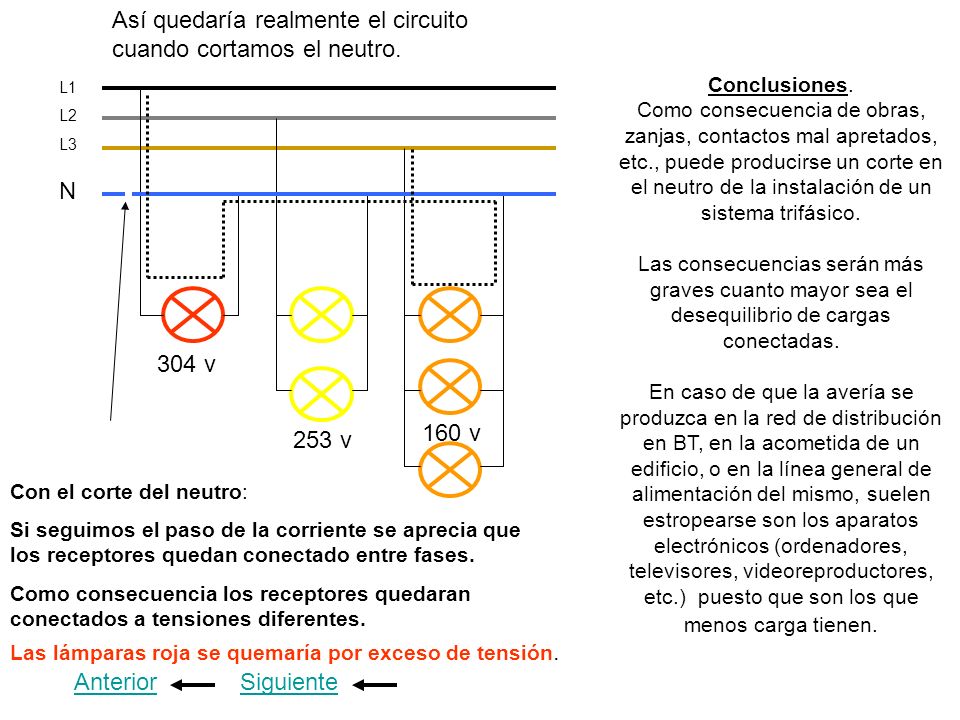

3 Así quedaría realmente el circuito cuando cortamos el neutro.
Conclusiones. Como consecuencia de obras, zanjas, contactos mal apretados, etc., puede producirse un corte en el neutro de la instalación de un sistema trifásico. Las consecuencias serán más graves cuanto mayor sea el desequilibrio de cargas conectadas. En caso de que la avería se produzca en la red de distribución en BT, en la acometida de un edificio, o en la línea general de alimentación del mismo, suelen estropearse son los aparatos electrónicos (ordenadores, televisores, videoreproductores, etc.) puesto que son los que menos carga tienen. L1 L2 L3 N 304 v 160 v 253 v Con el corte del neutro: Si seguimos el paso de la corriente se aprecia que los receptores quedan conectado entre fases. Como consecuencia los receptores quedaran conectados a tensiones diferentes. Las lámparas roja se quemaría por exceso de tensión. Anterior Siguiente
