La tarjeta madre.

Presentación del tema: "La tarjeta madre."— Transcripción de la presentación:

1 La tarjeta madre

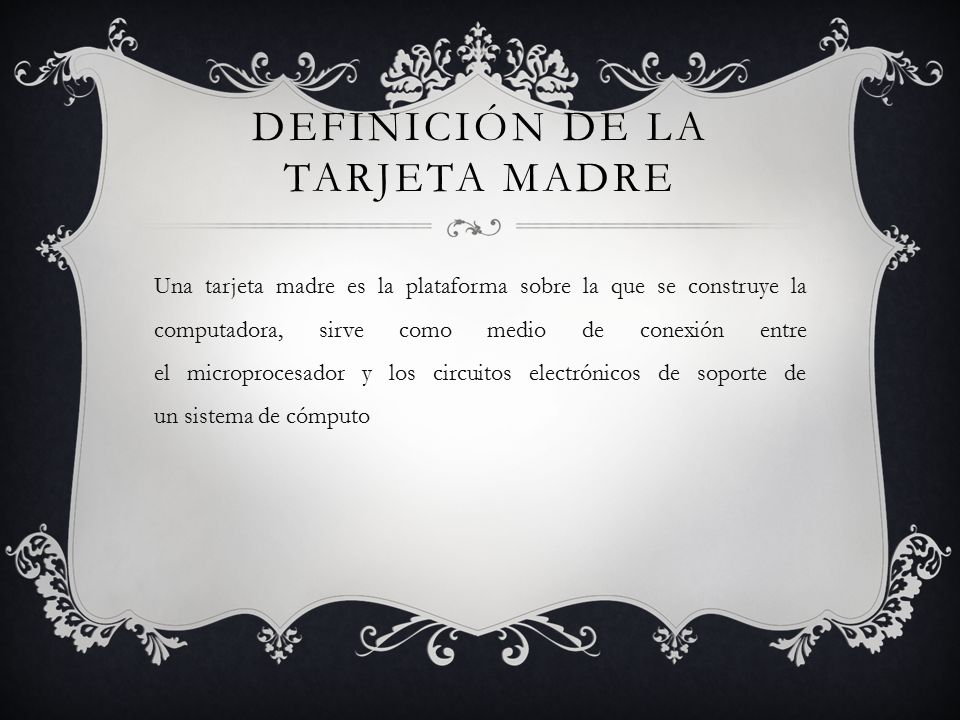

2 Definición de la tarjeta madre
Una tarjeta madre es la plataforma sobre la que se construye la computadora, sirve como medio de conexión entre el microprocesador y los circuitos electrónicos de soporte de un sistema de cómputo

3 Ejemplo de una tarjeta madre

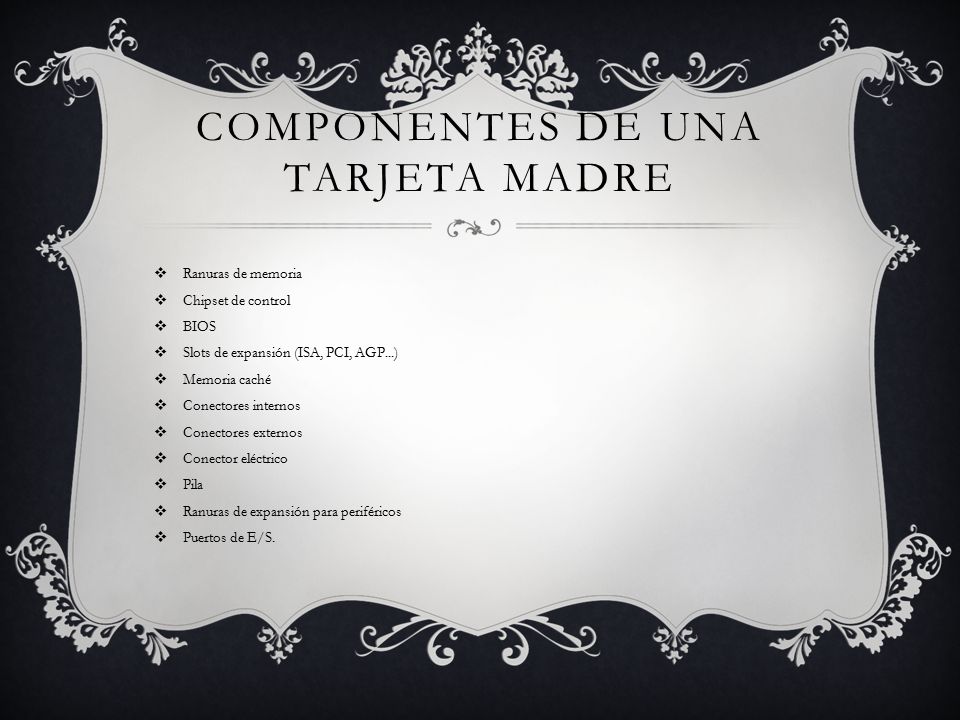

4 Componentes de una tarjeta madre
Ranuras de memoria Chipset de control BIOS Slots de expansión (ISA, PCI, AGP...) Memoria caché Conectores internos Conectores externos Conector eléctrico Pila Ranuras de expansión para periféricos Puertos de E/S.

5 Funciones de una tarjeta madre
Conexión física. Administración, control y distribución de energía eléctrica. Comunicación de datos. Temporización Sincronismo. Control y monitoreo.

6 Tipos de tarjeta madre Las tarjetas madres o principales existen en varias formás y con diversos conectores para dispositivos, periféricos, etc. Los tipos más comunes de tarjetas son: AT ATX

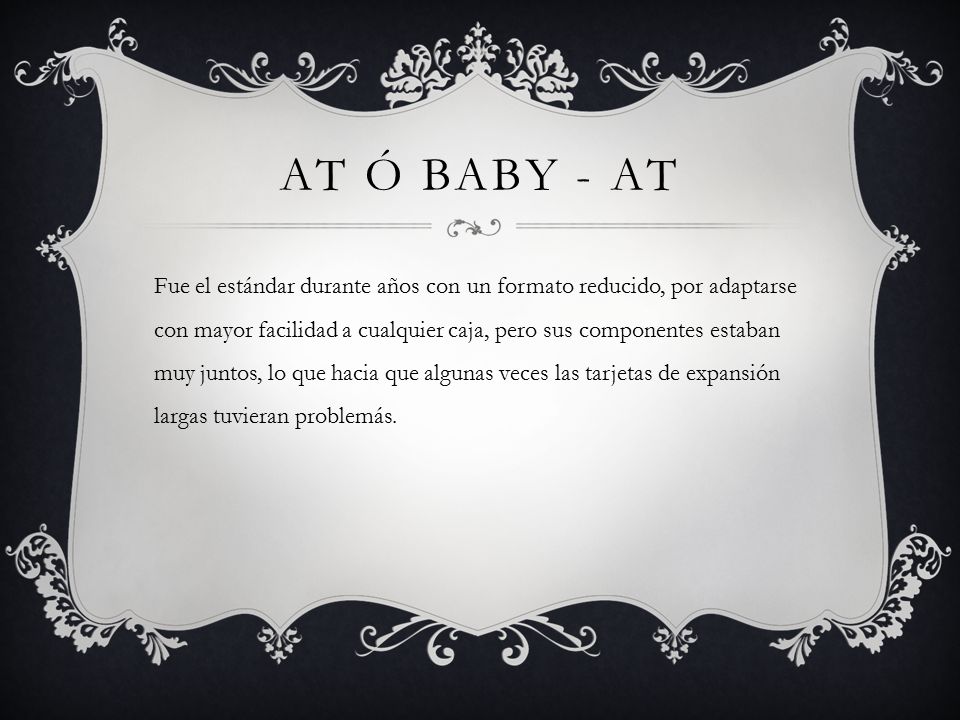

7 AT Ó baby - at Fue el estándar durante años con un formato reducido, por adaptarse con mayor facilidad a cualquier caja, pero sus componentes estaban muy juntos, lo que hacia que algunas veces las tarjetas de expansión largas tuvieran problemás.

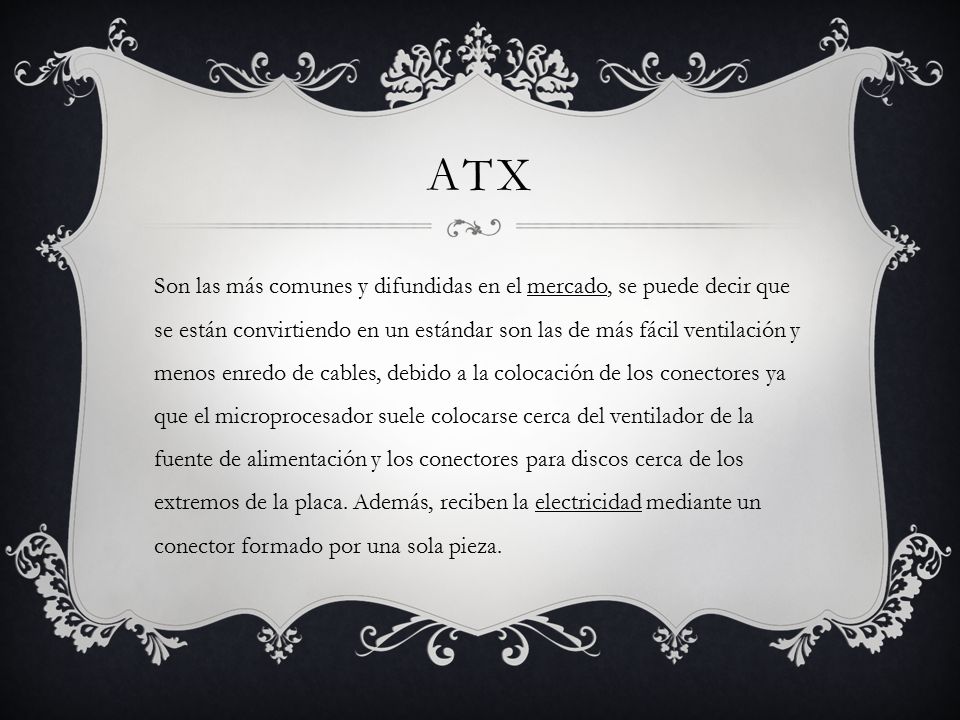

8 atx Son las más comunes y difundidas en el mercado, se puede decir que se están convirtiendo en un estándar son las de más fácil ventilación y menos enredo de cables, debido a la colocación de los conectores ya que el microprocesador suele colocarse cerca del ventilador de la fuente de alimentación y los conectores para discos cerca de los extremos de la placa. Además, reciben la electricidad mediante un conector formado por una sola pieza.

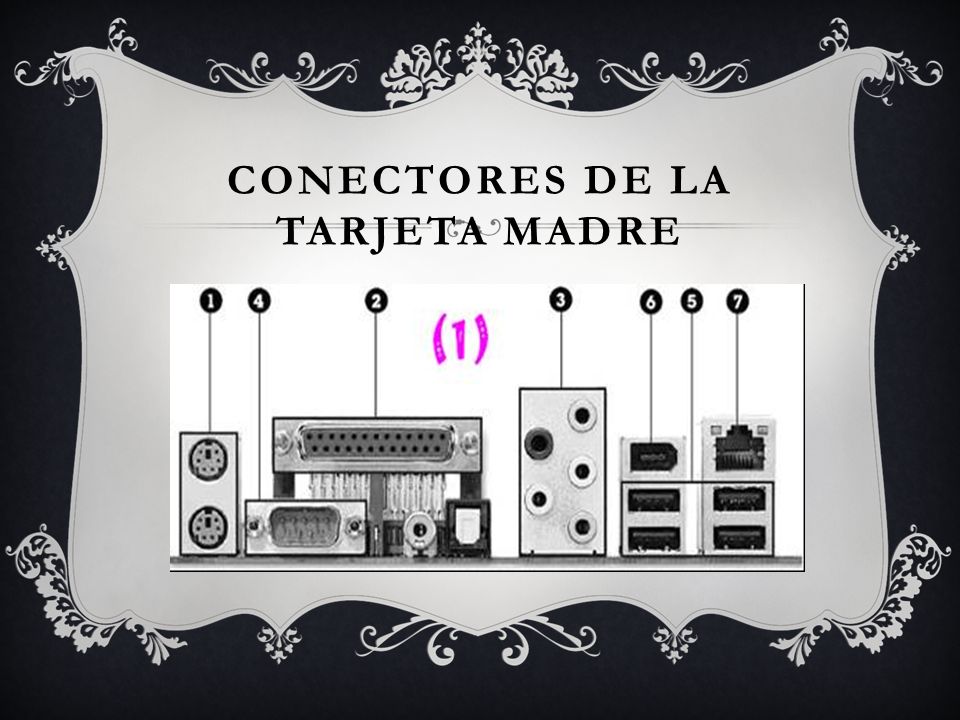

9 Conectores de la TARJETA MADRE

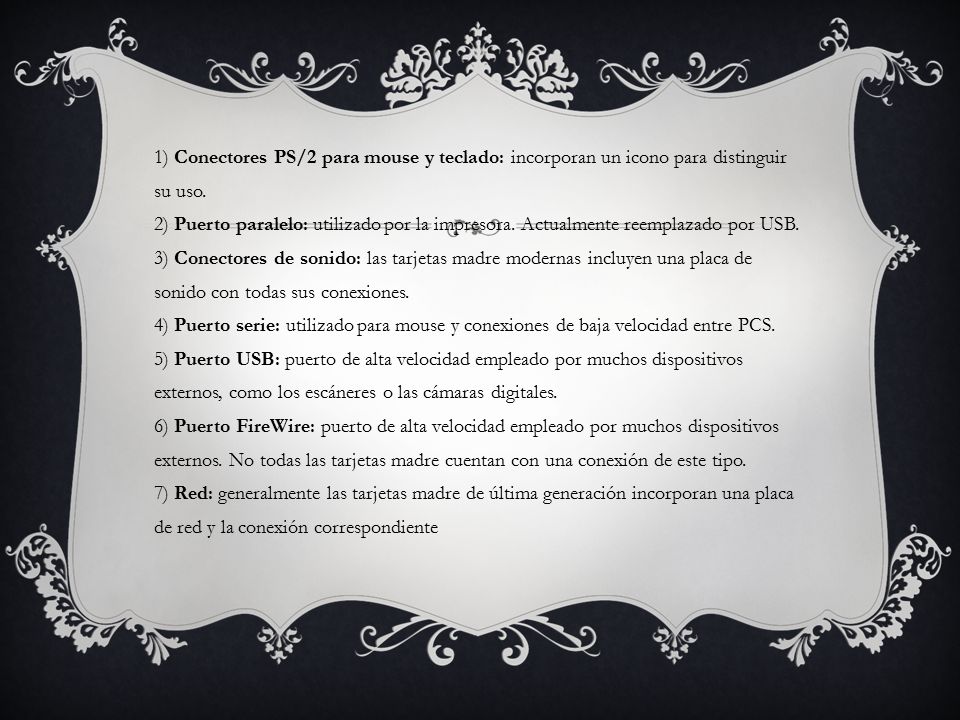

10 1) Conectores PS/2 para mouse y teclado: incorporan un icono para distinguir su uso. 2) Puerto paralelo: utilizado por la impresora. Actualmente reemplazado por USB. 3) Conectores de sonido: las tarjetas madre modernas incluyen una placa de sonido con todas sus conexiones. 4) Puerto serie: utilizado para mouse y conexiones de baja velocidad entre PCS. 5) Puerto USB: puerto de alta velocidad empleado por muchos dispositivos externos, como los escáneres o las cámaras digitales. 6) Puerto FireWire: puerto de alta velocidad empleado por muchos dispositivos externos. No todas las tarjetas madre cuentan con una conexión de este tipo. 7) Red: generalmente las tarjetas madre de última generación incorporan una placa de red y la conexión correspondiente

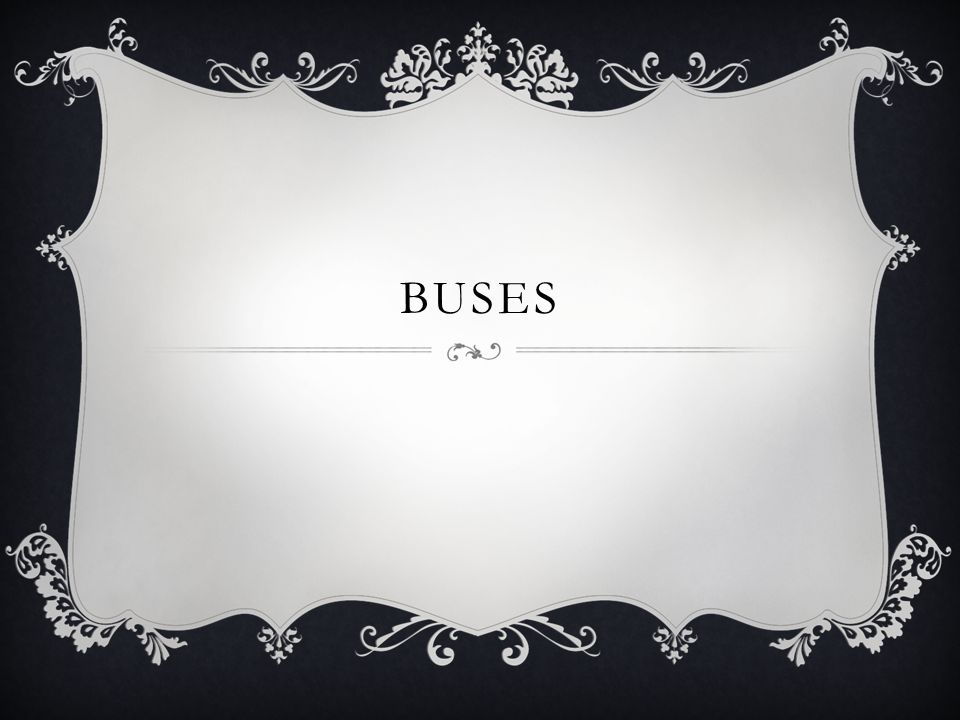

11 buses

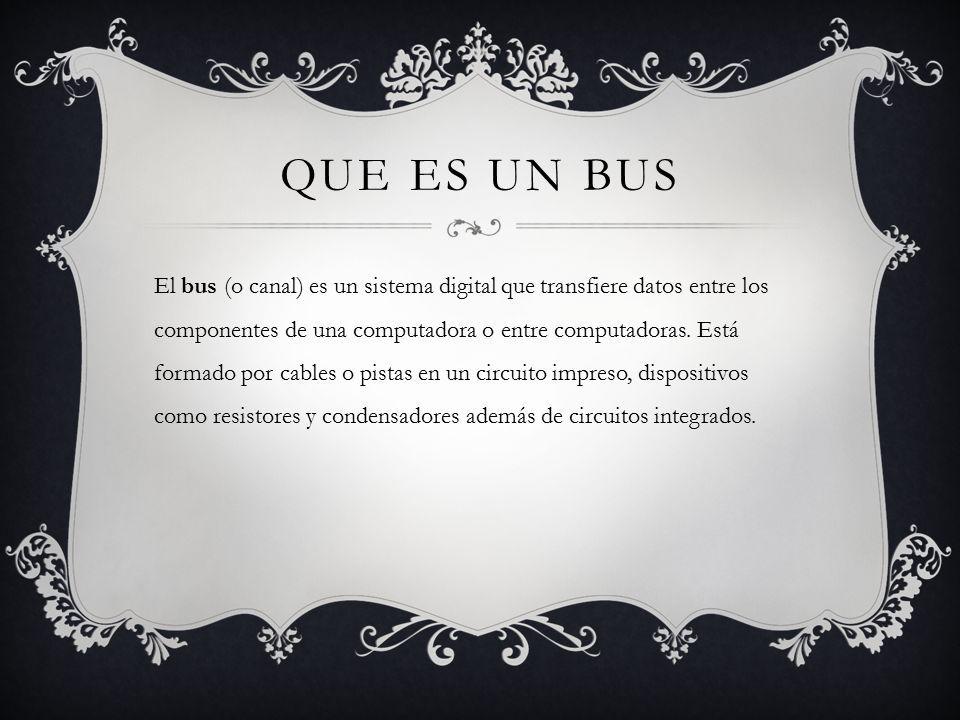

12 Que es un bus El bus (o canal) es un sistema digital que transfiere datos entre los componentes de una computadora o entre computadoras. Está formado por cables o pistas en un circuito impreso, dispositivos como resistores y condensadores además de circuitos integrados.

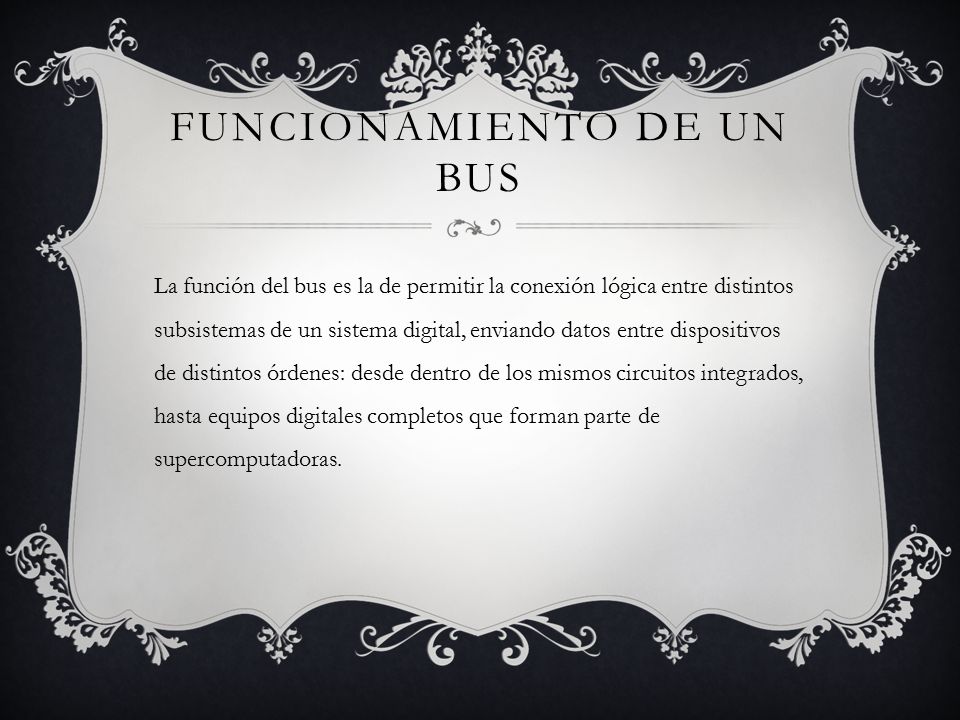

13 Funcionamiento de un bus
La función del bus es la de permitir la conexión lógica entre distintos subsistemas de un sistema digital, enviando datos entre dispositivos de distintos órdenes: desde dentro de los mismos circuitos integrados, hasta equipos digitales completos que forman parte de supercomputadoras.

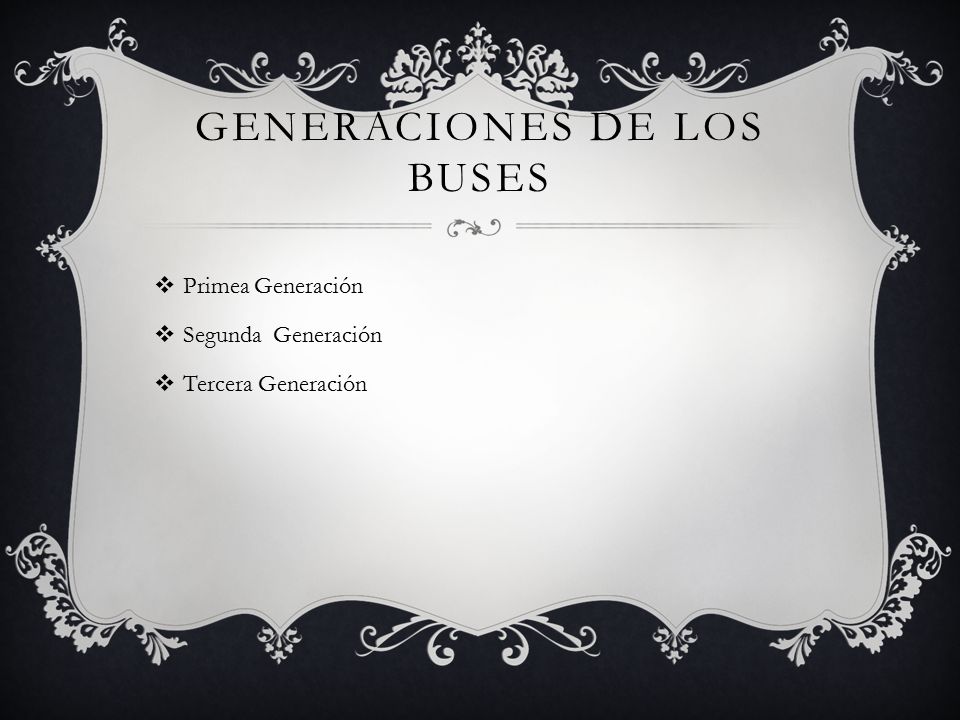

14 Generaciones de los buses
Primea Generación Segunda Generación Tercera Generación

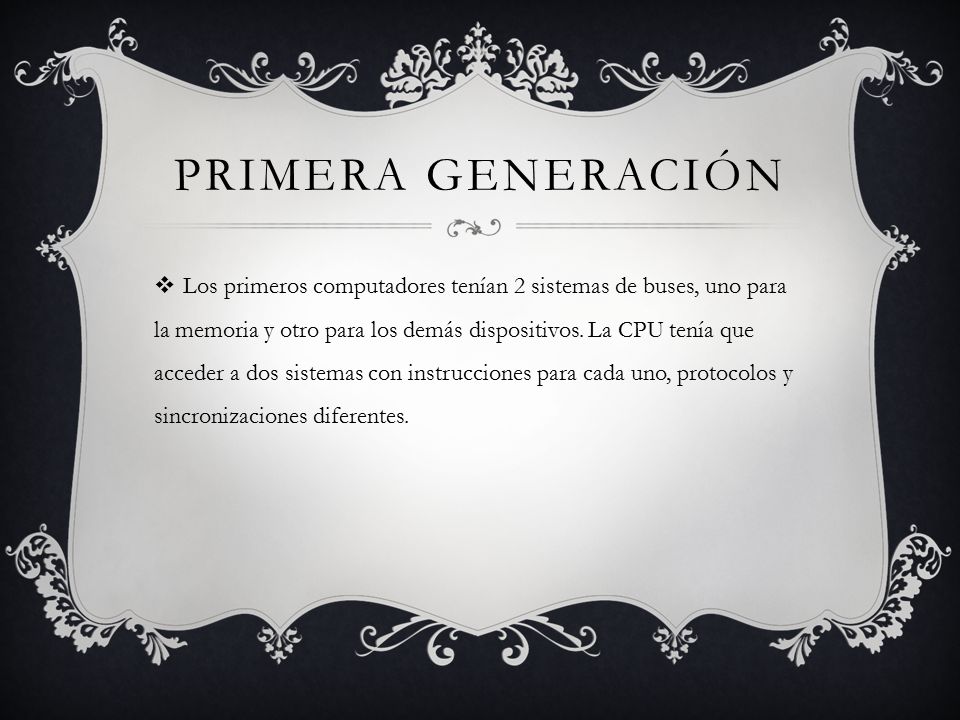

15 Primera generación Los primeros computadores tenían 2 sistemas de buses, uno para la memoria y otro para los demás dispositivos. La CPU tenía que acceder a dos sistemas con instrucciones para cada uno, protocolos y sincronizaciones diferentes.

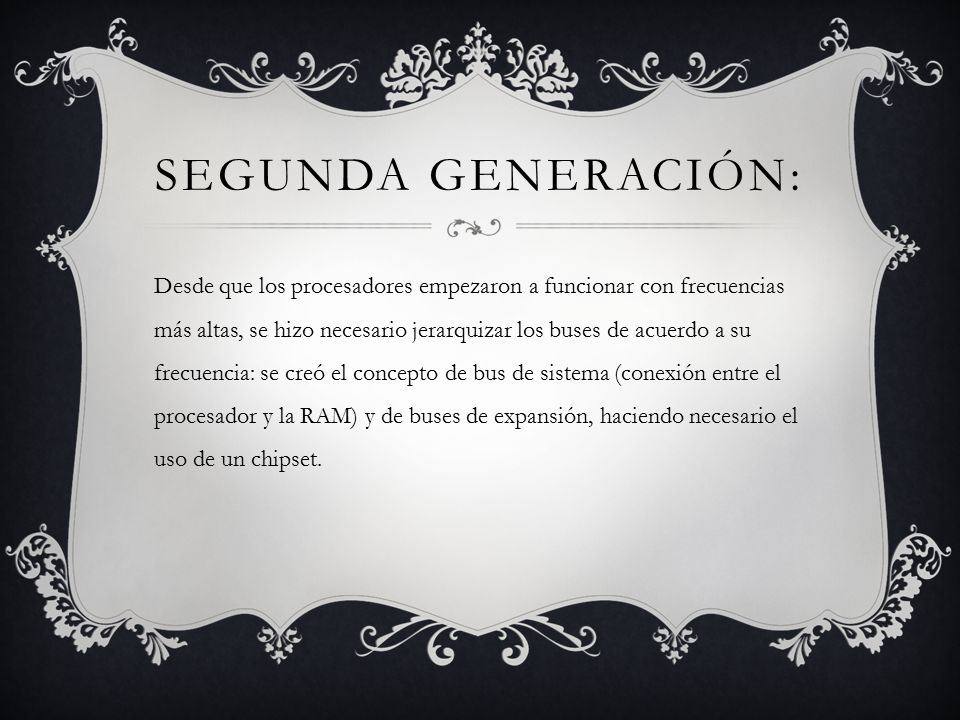

16 Segunda Generación: Desde que los procesadores empezaron a funcionar con frecuencias más altas, se hizo necesario jerarquizar los buses de acuerdo a su frecuencia: se creó el concepto de bus de sistema (conexión entre el procesador y la RAM) y de buses de expansión, haciendo necesario el uso de un chipset.

17 Tercera Generación Los buses de tercera generación se caracterizan por tener conexiones punto a punto, a diferencia de los buses arriba nombrados en los que se comparten señales de reloj. Esto se logra reduciendo fuertemente el número de conexiones que presenta cada dispositivo usando interfaces seriales.

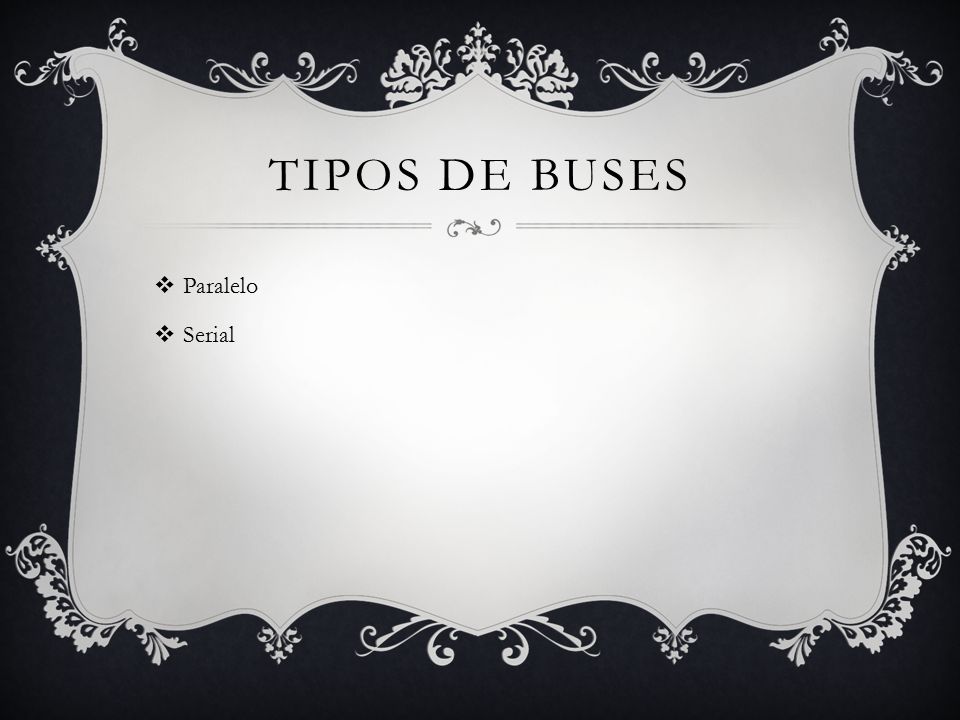

18 Tipos de buses Paralelo Serial

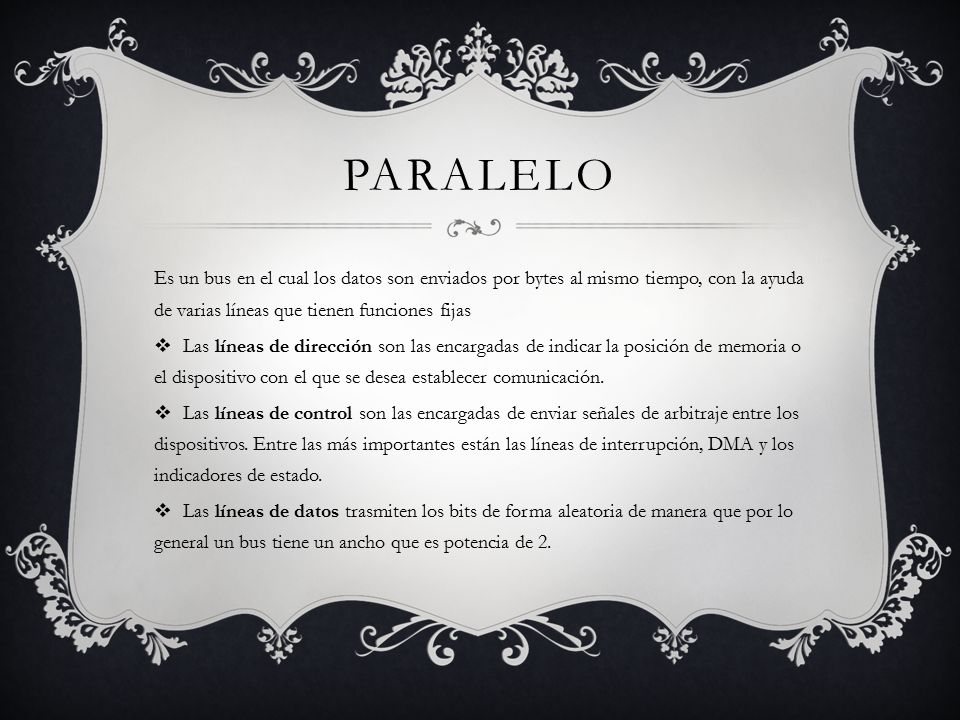

19 paralelo Es un bus en el cual los datos son enviados por bytes al mismo tiempo, con la ayuda de varias líneas que tienen funciones fijas Las líneas de dirección son las encargadas de indicar la posición de memoria o el dispositivo con el que se desea establecer comunicación. Las líneas de control son las encargadas de enviar señales de arbitraje entre los dispositivos. Entre las más importantes están las líneas de interrupción, DMA y los indicadores de estado. Las líneas de datos trasmiten los bits de forma aleatoria de manera que por lo general un bus tiene un ancho que es potencia de 2.

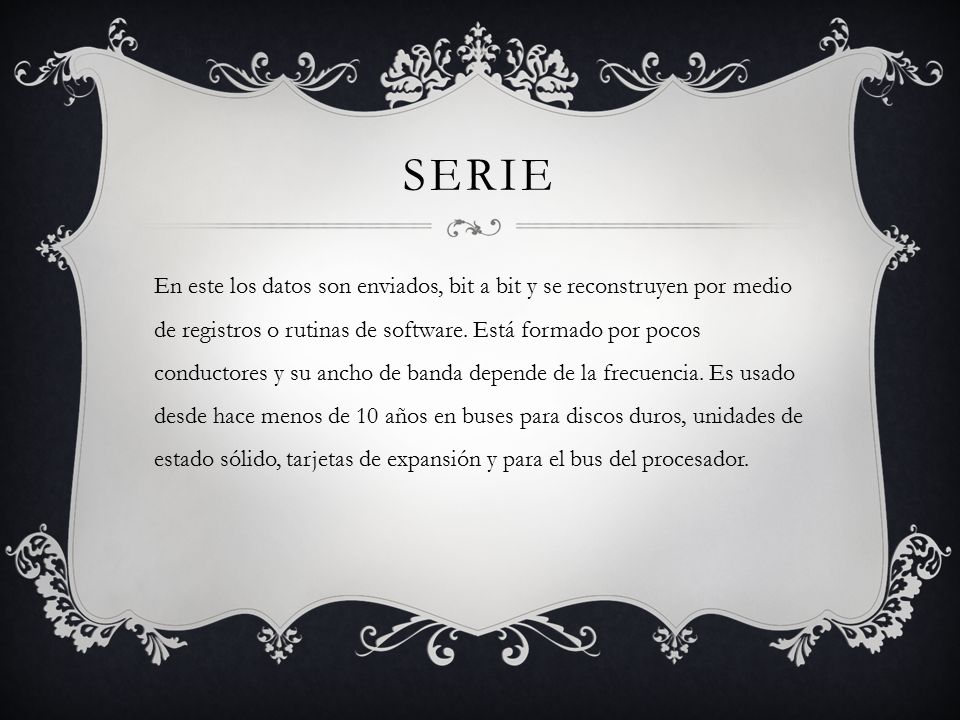

20 serie En este los datos son enviados, bit a bit y se reconstruyen por medio de registros o rutinas de software. Está formado por pocos conductores y su ancho de banda depende de la frecuencia. Es usado desde hace menos de 10 años en buses para discos duros, unidades de estado sólido, tarjetas de expansión y para el bus del procesador.
