Tubo Pitot Jorge Enrique González Sevilla

Presentaciones similares


Presentación del tema: "Tubo Pitot Jorge Enrique González Sevilla"— Transcripción de la presentación:

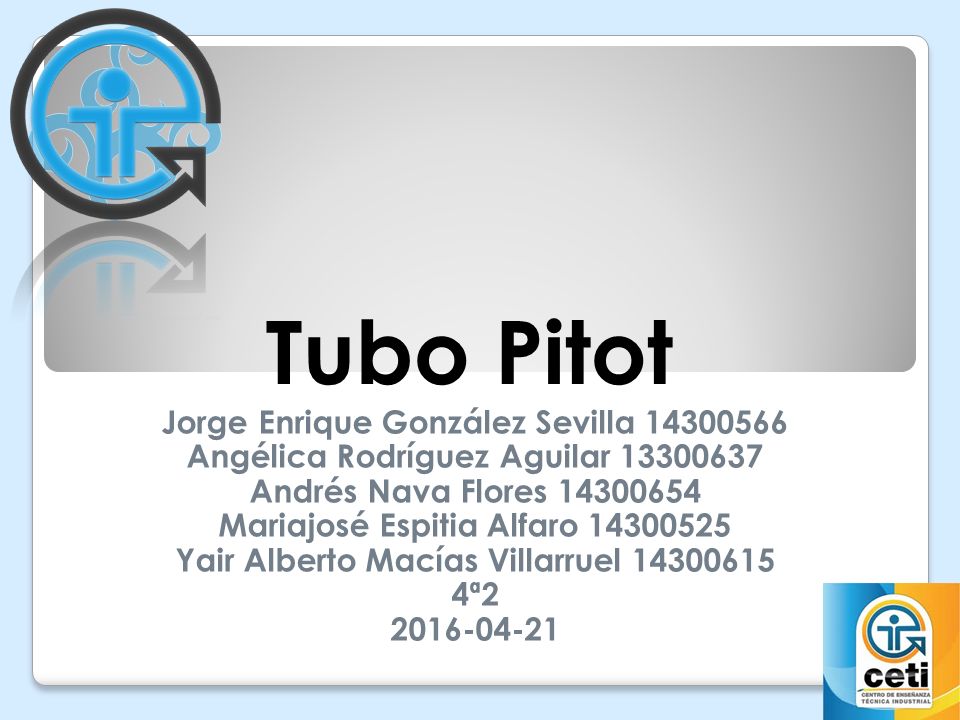

1 Tubo Pitot Jorge Enrique González Sevilla 14300566
Angélica Rodríguez Aguilar Andrés Nava Flores Mariajosé Espitia Alfaro Yair Alberto Macías Villarruel 4ª2

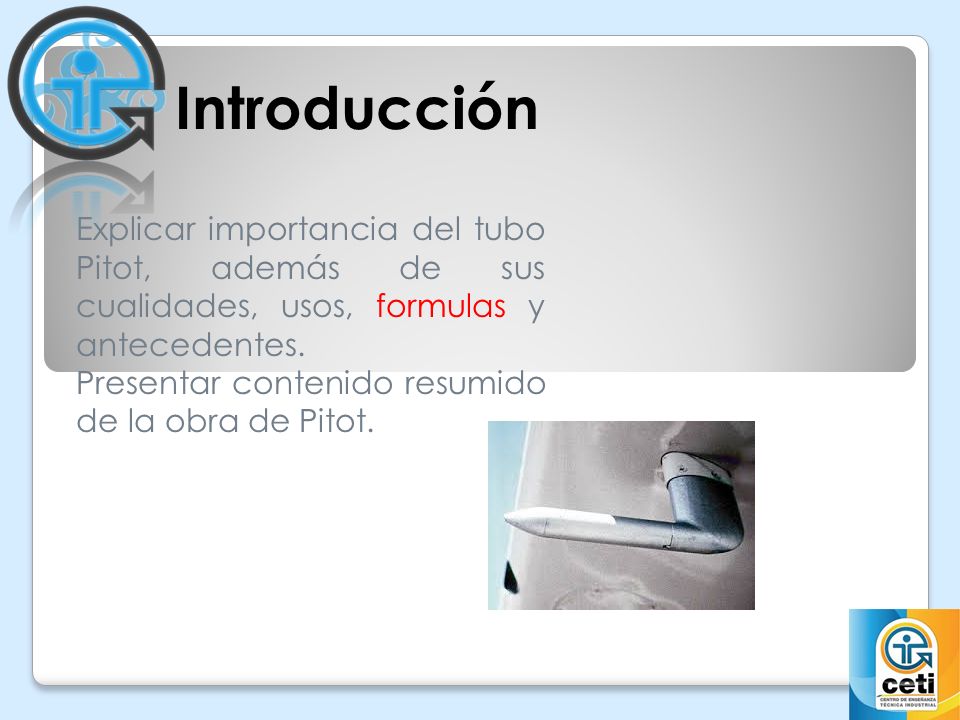

2 Introducción Explicar importancia del tubo Pitot, además de sus cualidades, usos, formulas y antecedentes. Presentar contenido resumido de la obra de Pitot.

3 Antecedentes El tubo de Pitot, inventado por el ingeniero y físico francés Henri Pitot en el año 1732. Henri Pitot fue el primero en medir la rapidez del agua en el río Sena utilizando el tubo Pitot, aparato de su invención que más adelante se adaptó a los aviones para medir su rapidez en el aire.

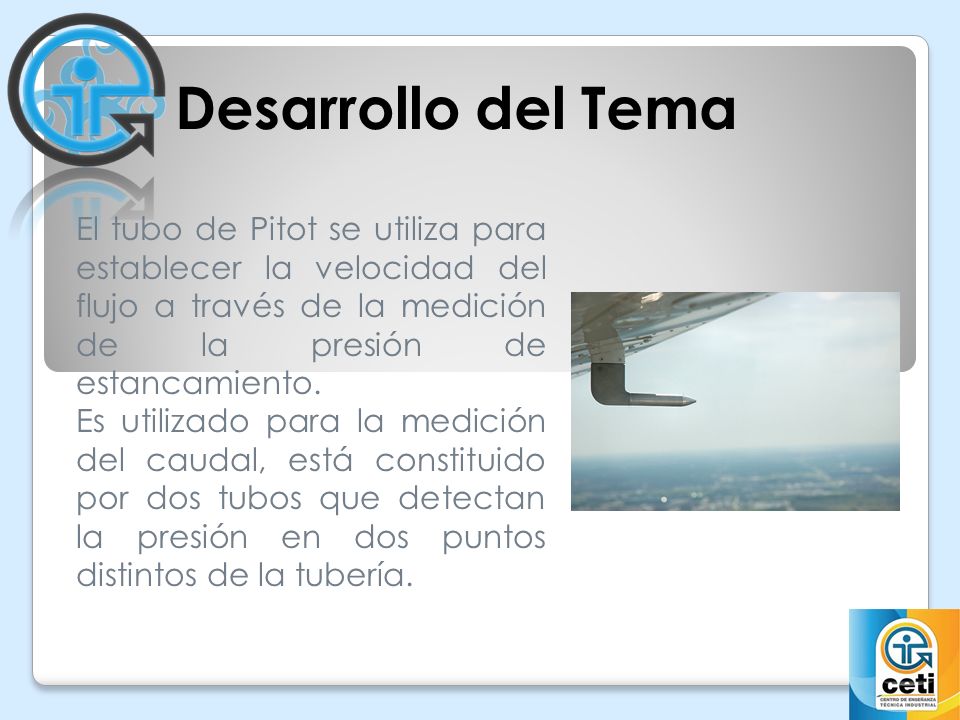

4 Desarrollo del Tema El tubo de Pitot se utiliza para establecer la velocidad del flujo a través de la medición de la presión de estancamiento. Es utilizado para la medición del caudal, está constituido por dos tubos que detectan la presión en dos puntos distintos de la tubería.

5 Un tubo de Pitot mide dos presiones simultáneamente, la Presión de impacto (Pt) y Presión estática (Ps). La unidad para medir la presión de impacto es un tubo con el extremo doblado en ángulo recto hacia la dirección del flujo.

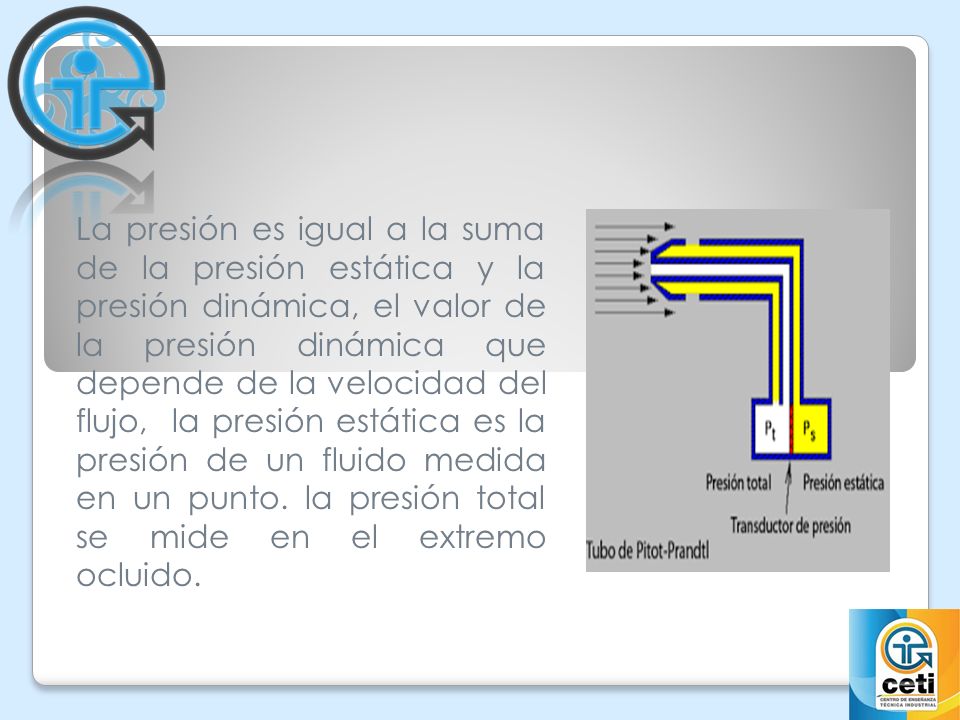

6 La presión es igual a la suma de la presión estática y la presión dinámica, el valor de la presión dinámica que depende de la velocidad del flujo,  la presión estática es la presión de un fluido medida en un punto. la presión total se mide en el extremo ocluido.

7 Un ejemplo de aplicación del tubo de Pitot, es el medidor de velocidad de uso aeronáutico, este mide la velocidad del aire fuera de la aeronave que es la misma del aeroplano usando un tubo de Pitot de construcción sencilla pero muy precisa y se puede ver más en el "medidor de velocidad“.

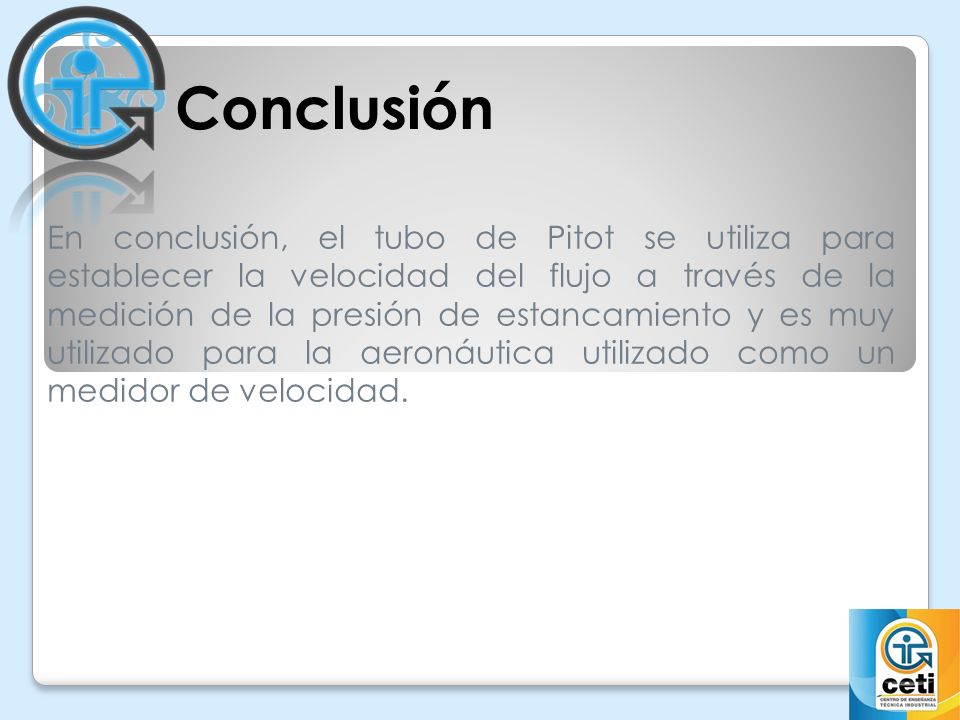

8 Conclusión En conclusión, el tubo de Pitot se utiliza para establecer la velocidad del flujo a través de la medición de la presión de estancamiento y es muy utilizado para la aeronáutica utilizado como un medidor de velocidad.

9 Referencias Bibliográficas

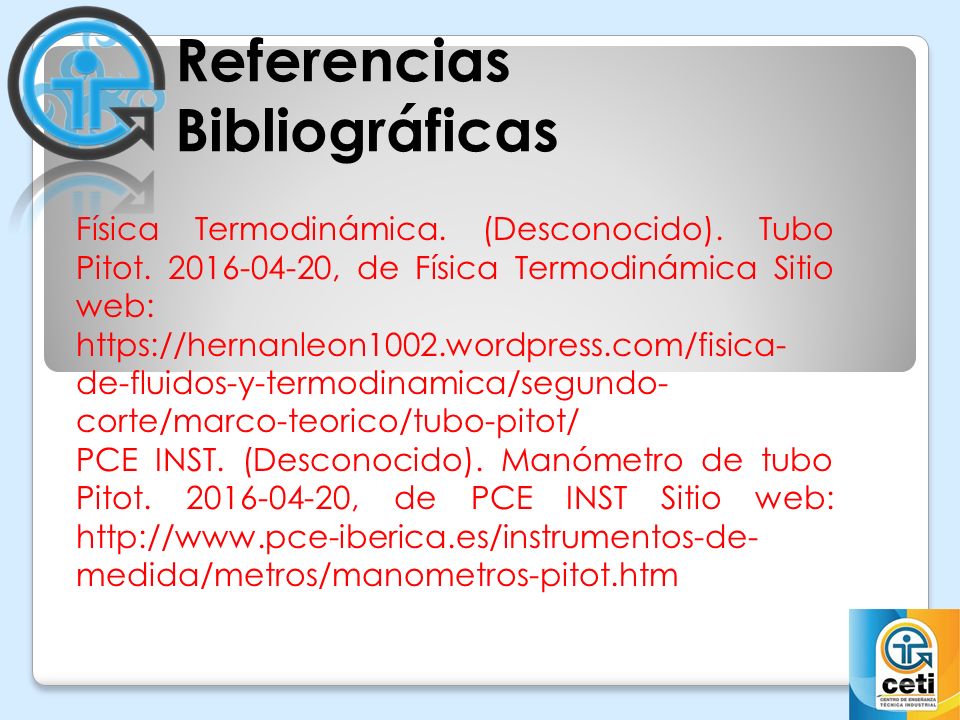

Física Termodinámica. (Desconocido). Tubo Pitot , de Física Termodinámica Sitio web: PCE INST. (Desconocido). Manómetro de tubo Pitot , de PCE INST Sitio web:

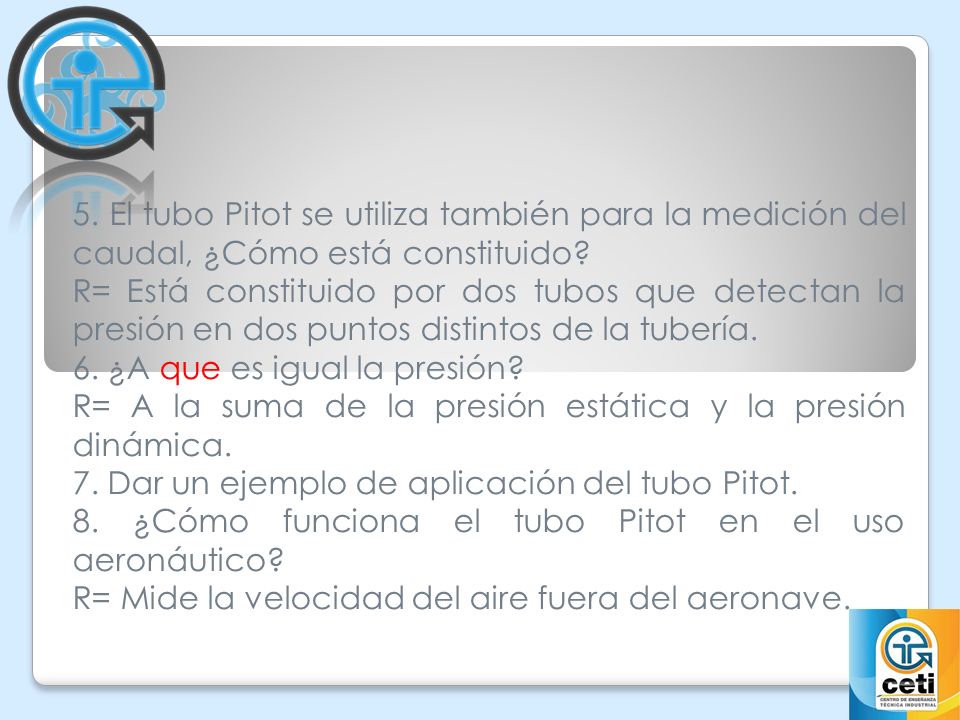

10 Preguntas De Repaso 1.Nombre del inventor del tubo y año en que lo inventó. R= Ingeniero francés Henri Pitot en 1732. 2. ¿Para que se utiliza el tubo Pitot? R= Establecer la velocidad del flujo a través de la medición de la presión de estancamiento. 3. ¿Que presion mide el tubo Pitot? R= La presión del impacto y presión estática. 4. ¿Qué unidad se utiliza para medir la presión? R= Pascales

11 5. El tubo Pitot se utiliza también para la medición del caudal, ¿Cómo está constituido?
R= Está constituido por dos tubos que detectan la presión en dos puntos distintos de la tubería. 6. ¿A que es igual la presión? R= A la suma de la presión estática y la presión dinámica. 7. Dar un ejemplo de aplicación del tubo Pitot. 8. ¿Cómo funciona el tubo Pitot en el uso aeronáutico? R= Mide la velocidad del aire fuera del aeronave.
