Técnicas Digitales II Integrantes: Mario Marin Tomás Prieto Profesor: Ing. Daniel Remondegui
2
Objetivos Diseñar un dispositivo que permita generar y regular el desfasaje de una señal senoidal. Mostrar en pantalla los parámetros del desfasaje. Poder seleccionar el desfasaje por medio de teclado.
3

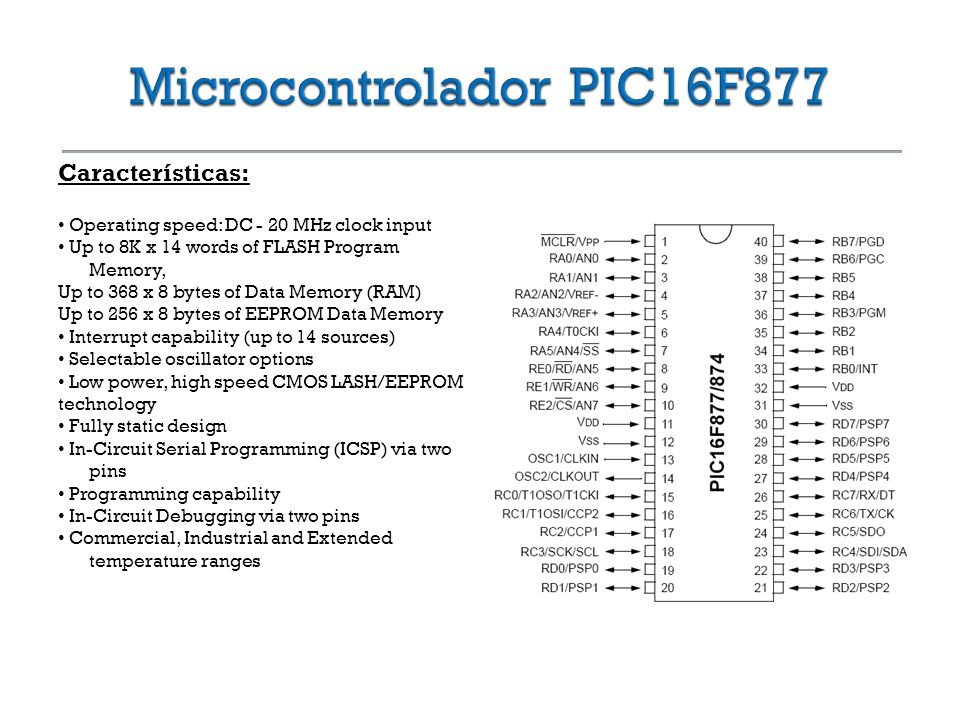

Características: Operating speed: DC - 20 MHz clock input Up to 8K x 14 words of FLASH Program Memory, Up to 368 x 8 bytes of Data Memory (RAM) Up to 256 x 8 bytes of EEPROM Data Memory Interrupt capability (up to 14 sources) Selectable oscillator options Low power, high speed CMOS LASH/EEPROM technology Fully static design In-Circuit Serial Programming (ICSP) via two pins Programming capability In-Circuit Debugging via two pins Commercial, Industrial and Extended temperature ranges
4

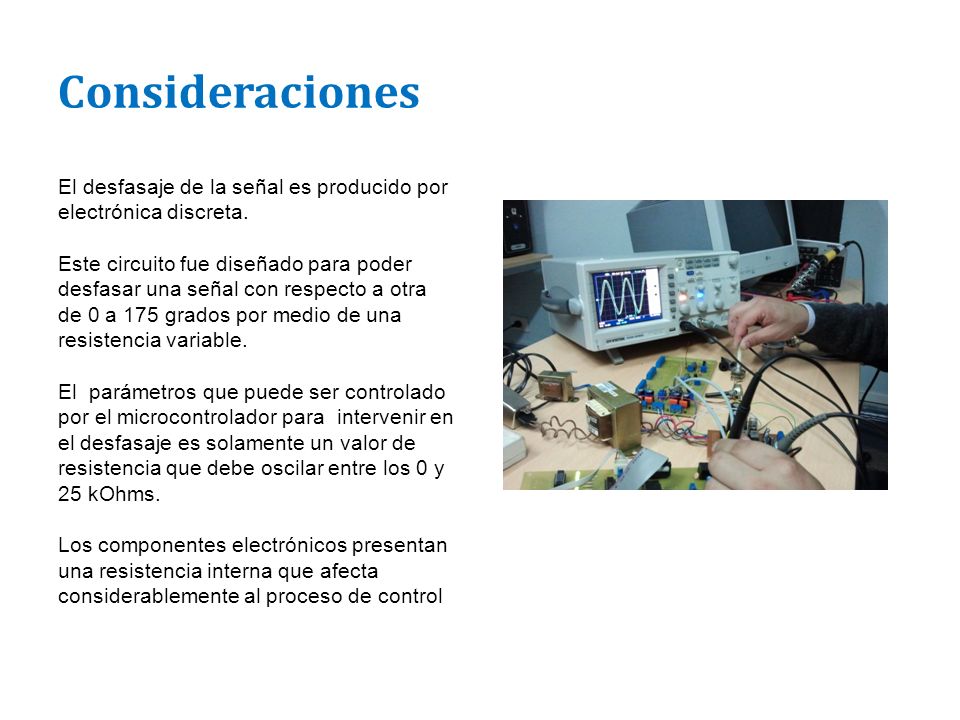

El desfasaje de la señal es producido por electrónica discreta. Este circuito fue diseñado para poder desfasar una señal con respecto a otra de 0 a 175 grados por medio de una resistencia variable. El parámetros que puede ser controlado por el microcontrolador para intervenir en el desfasaje es solamente un valor de resistencia que debe oscilar entre los 0 y 25 kOhms. Los componentes electrónicos presentan una resistencia interna que afecta considerablemente al proceso de control Consideraciones
5

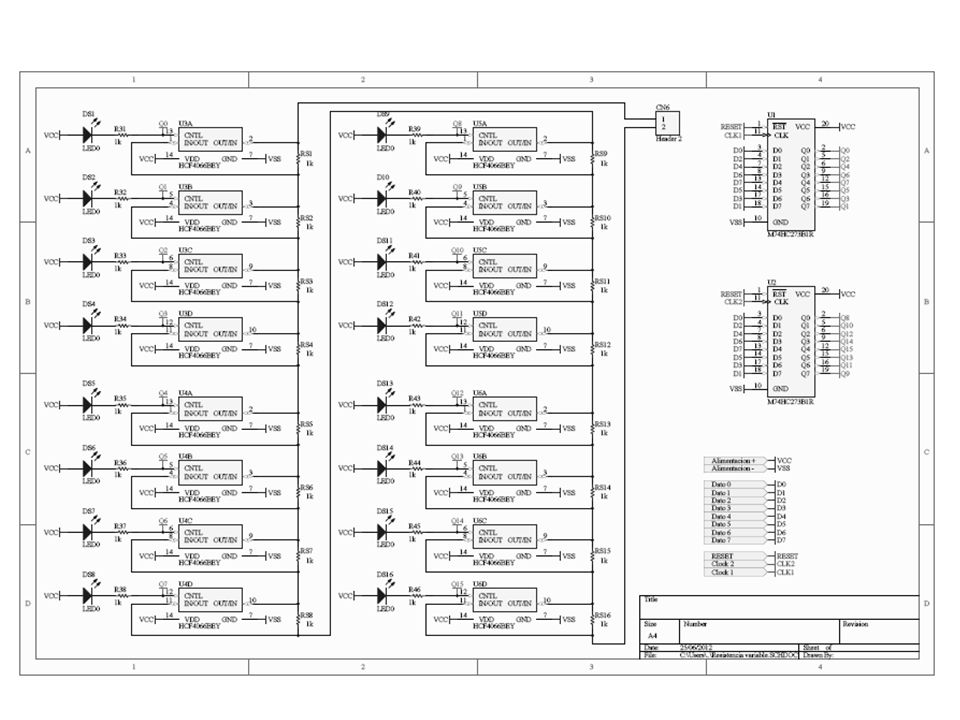

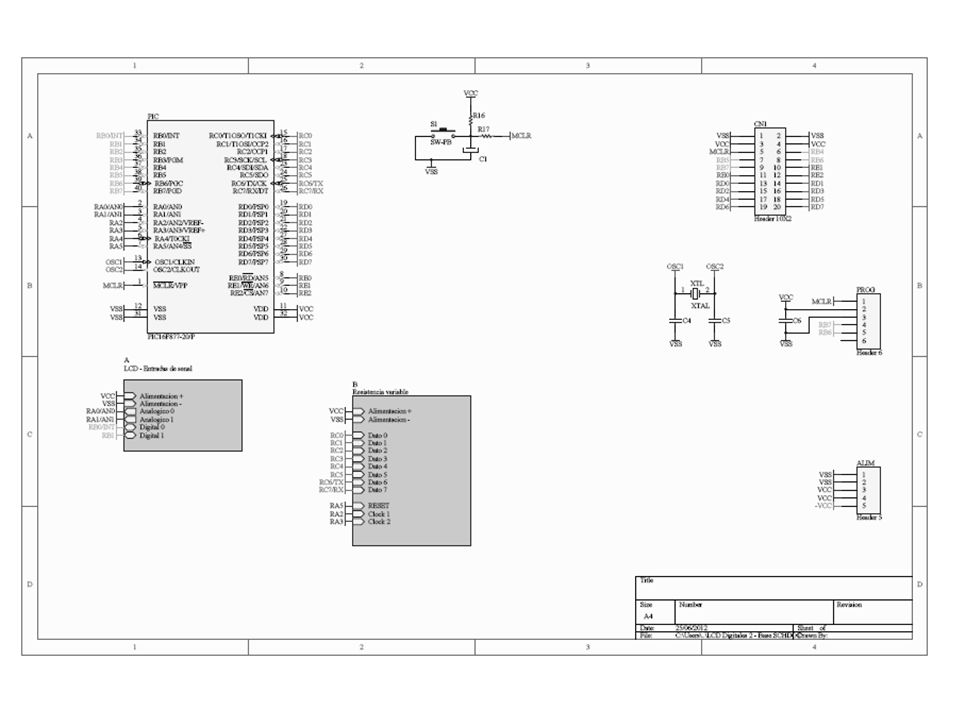

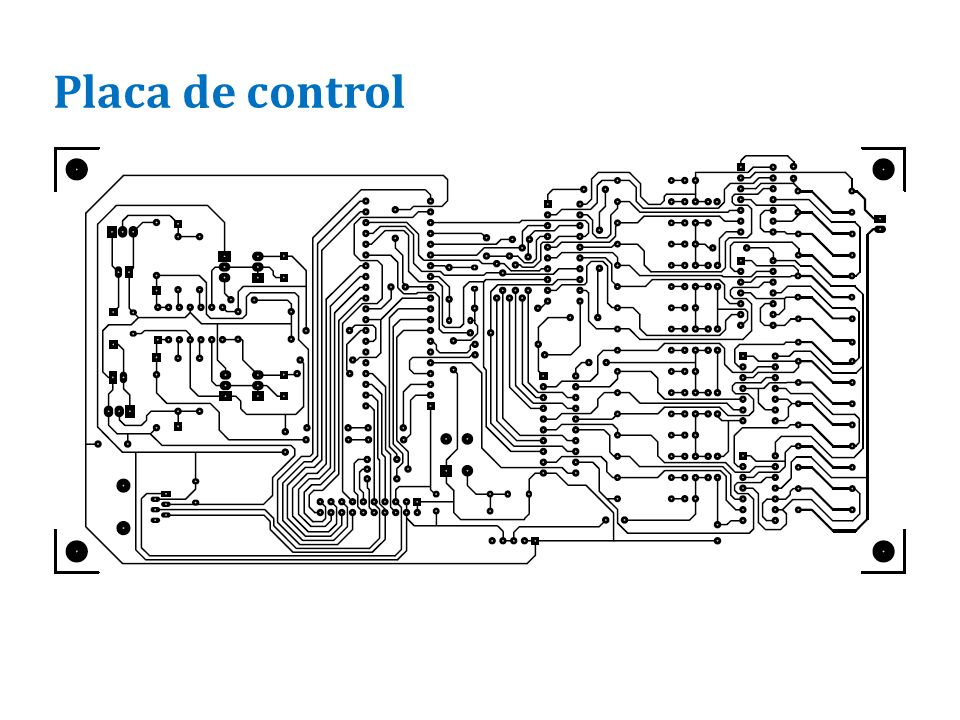

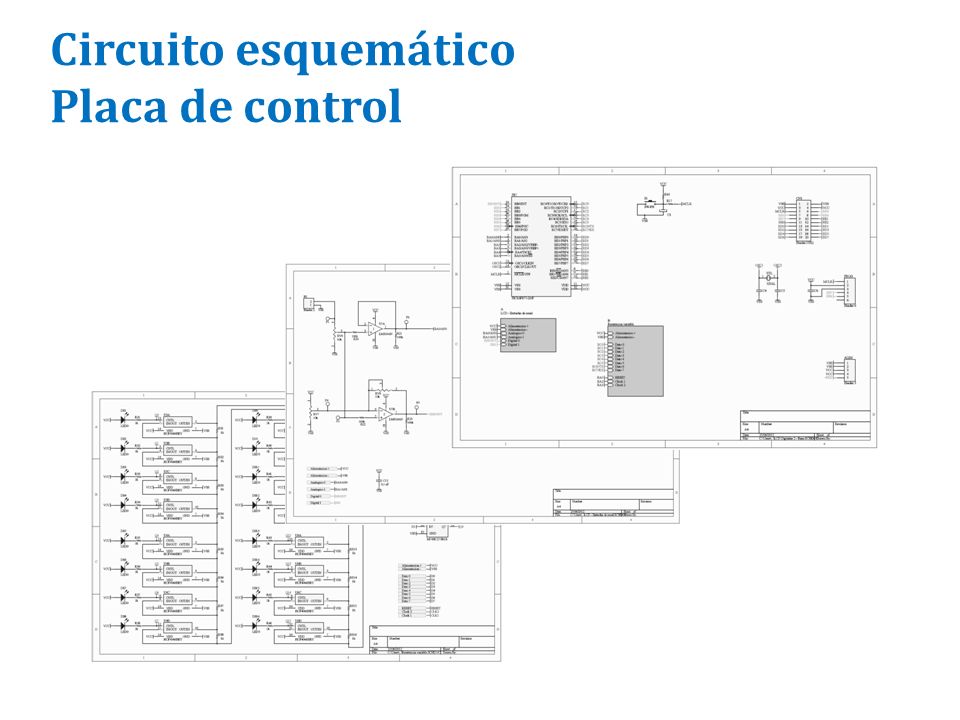

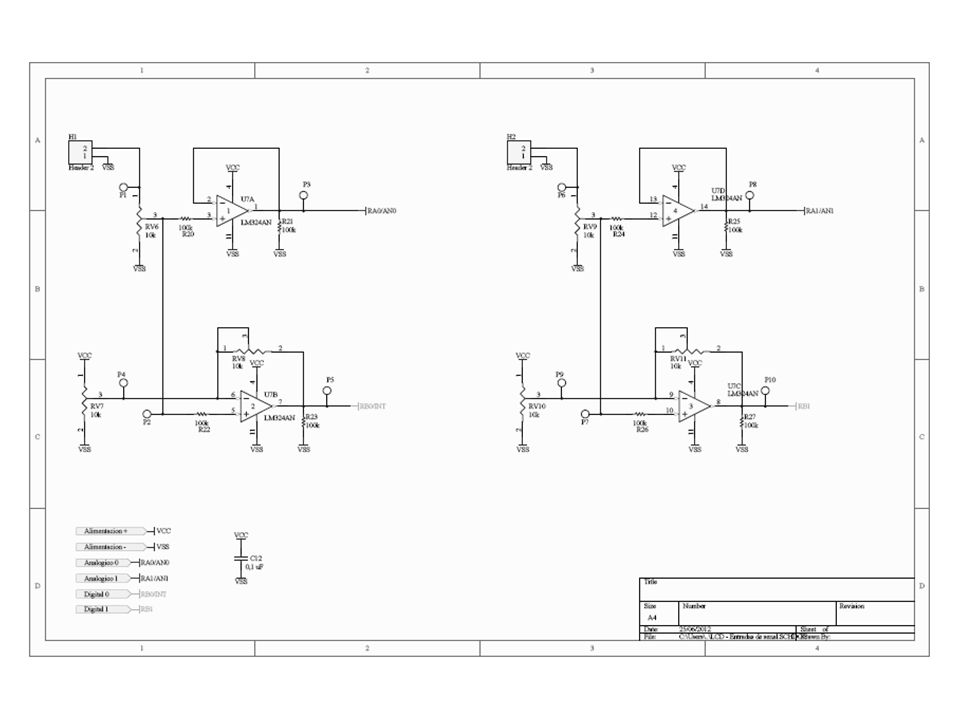

Circuito eléctrico Circuito esquemático Placa de control
10

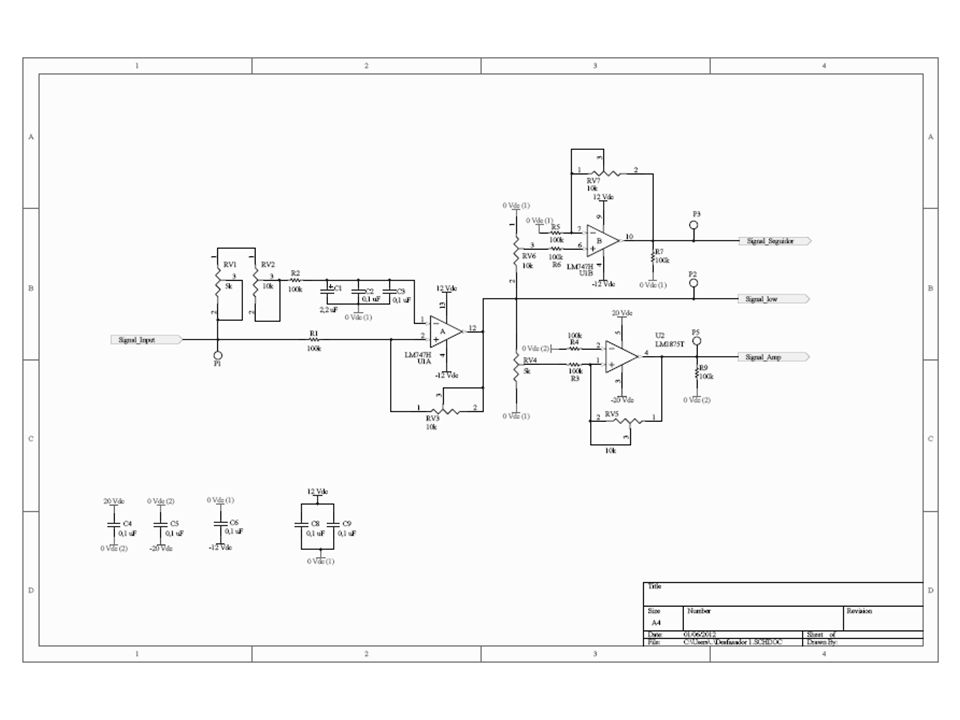

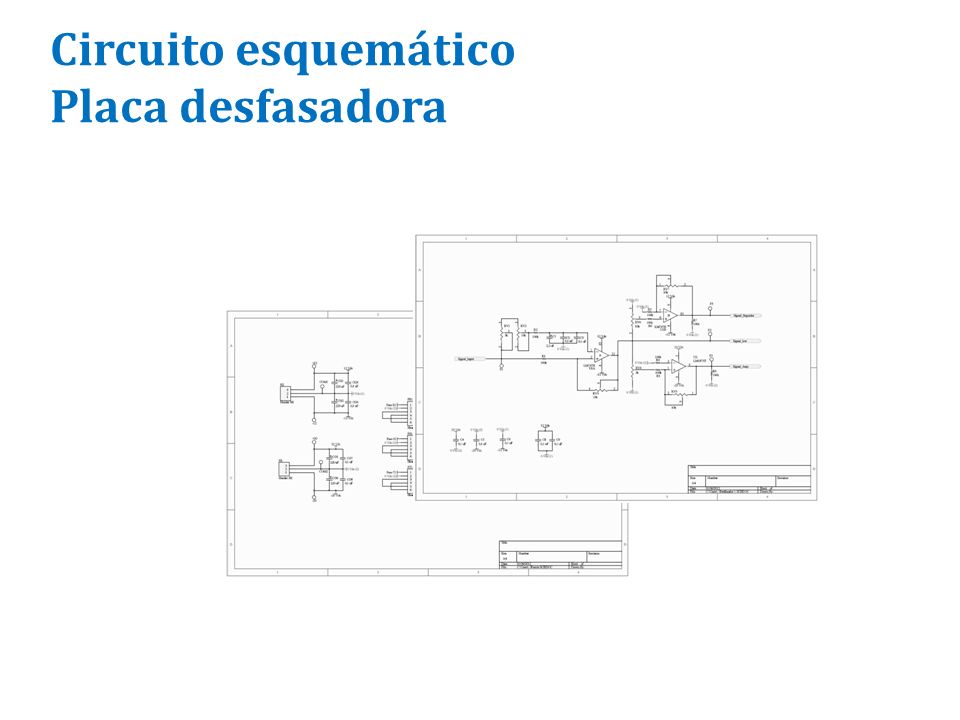

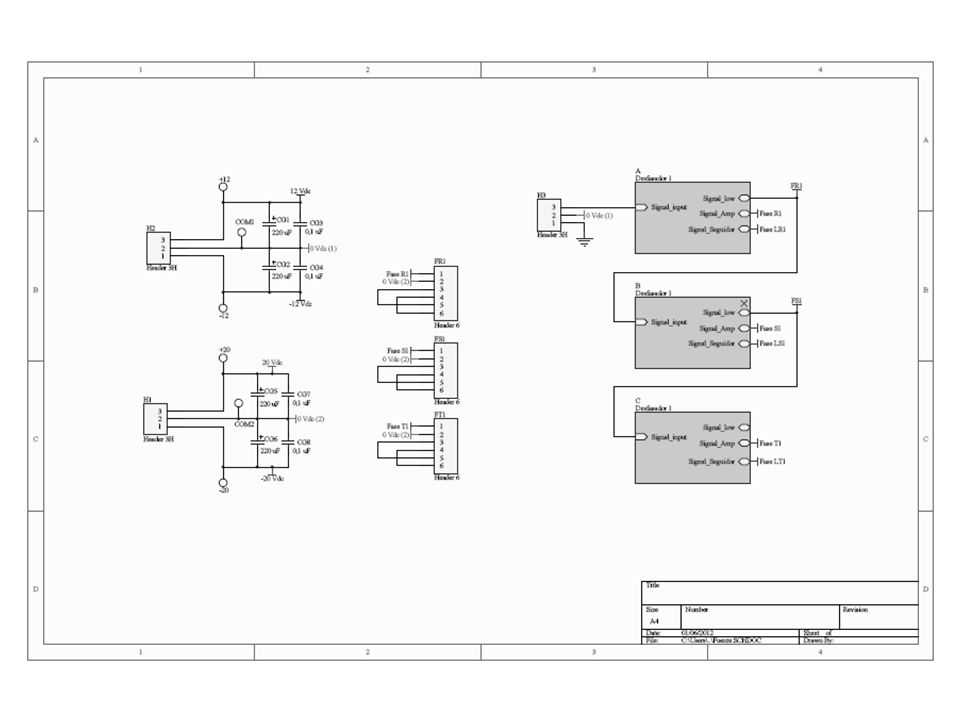

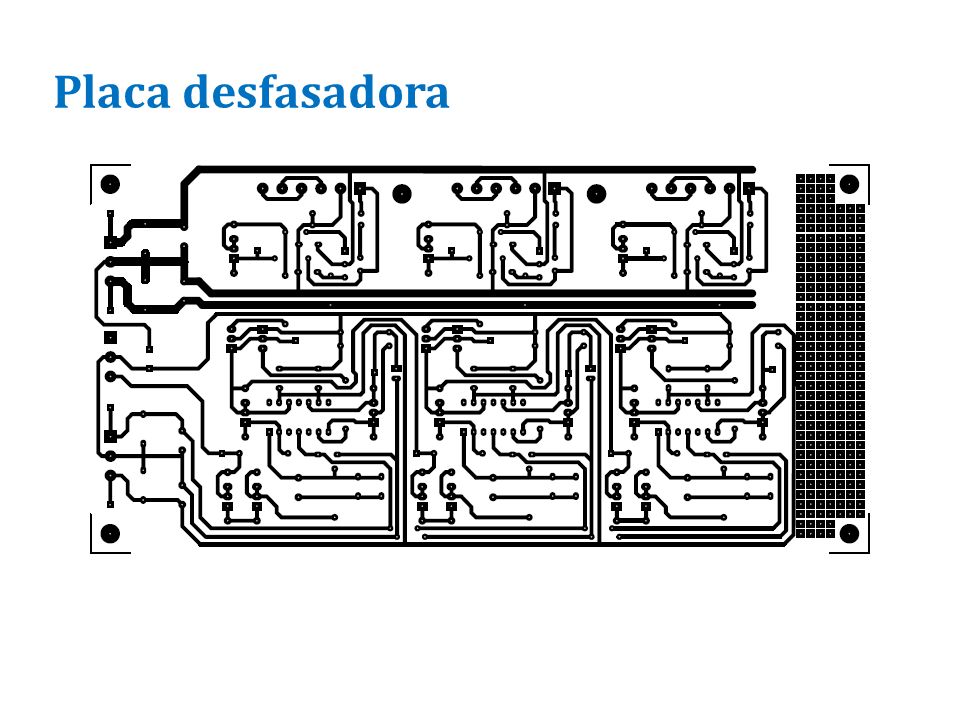

Circuito eléctrico Circuito esquemático Placa desfasadora
14

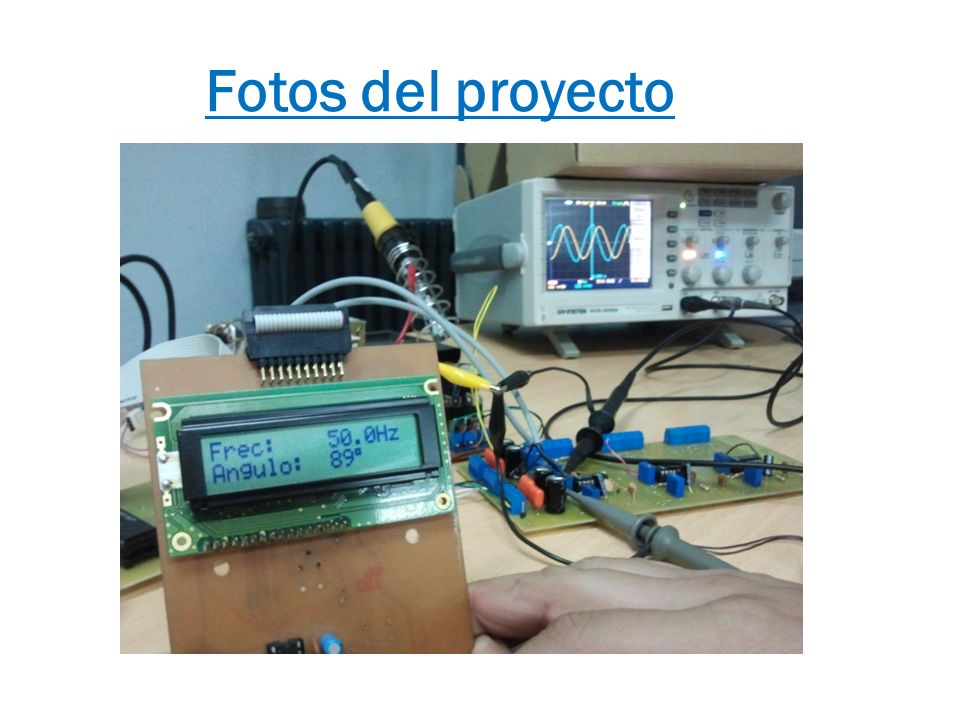

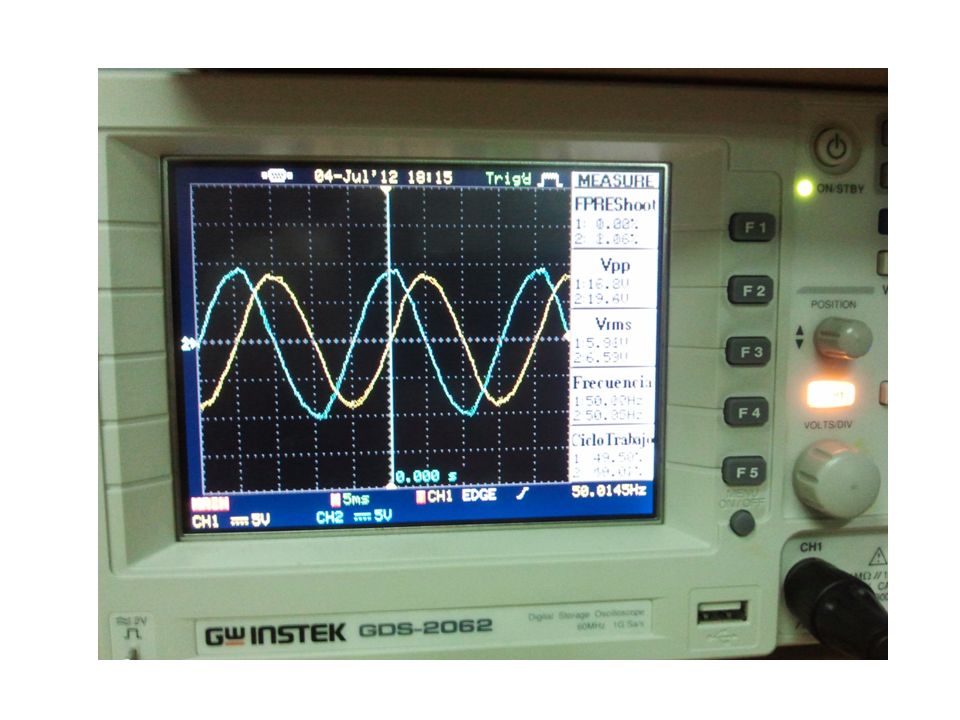

Fotos del proyecto
