1 Introducción a la Electrónica
Conversores: Analogico a digital (AD) y digital a analogico (DA) 12/08/2008 Introducción a la Electrónica

2 Introducción a la Electrónica 2008
Senales analogicas Las senales que representan fenomenos fisicos aparecen en forma analógicá. Sensores de presión, temperatura, humedad, gases, etc, entregan una senal que varia en forma continua que es función del valor medido. Las senales son amplificadas, acondicionadas y filtradas por componentes analógicos y presentadas en un instrumento de medicion (instrumento de aguja). Si se desea almacenar, procesar y/o transmitir estas senales la forma mas sencilla es convertirlas al formato digital y almacenarlas en memorias (disco, ram, eeprom,...). Es posible realizar el procesamiento en forma analógica, sin embargo las funciones disponible están muy acotadas. 14/04/2017 Introducción a la Electrónica 2008

3 Procesamiento digital de señales
las senales en formato digital pueden ser procesadas utilizando técnicas DSPs: Filtrado operaciones aritmeticas linealización transmisión Representación en un display digital. Remoción de interferencias ... 14/04/2017 Introducción a la Electrónica 2008

4 Muestreo y mantenimiento
Sample & hold La senal continua es muestreada y luego ese valor es mantenido por el capacitor hasta el proximo muestreo Muestreo (llave on) 14/04/2017 Introducción a la Electrónica 2008

5 Introducción a la Electrónica 2008
Cuantización 14/04/2017 Introducción a la Electrónica 2008

6 Conversor digital a analógico
D/A senal analógica y=funcion(palabra digital) Palabra digital ej) conversor 8bits a (256 palabras) 14/04/2017 Introducción a la Electrónica 2008

7 Introducción a la Electrónica 2008
Conversor DA La precisión del conversor depende de: tensión de referencia valor de las resistencias Problemas: Gran variedad de valores de resistencia son requeridos (muy pequenas y muy grandes). 14/04/2017 Introducción a la Electrónica 2008

8 Introducción a la Electrónica 2008
Conversor DA R-2R 14/04/2017 Introducción a la Electrónica 2008

9 Introducción a la Electrónica 2008

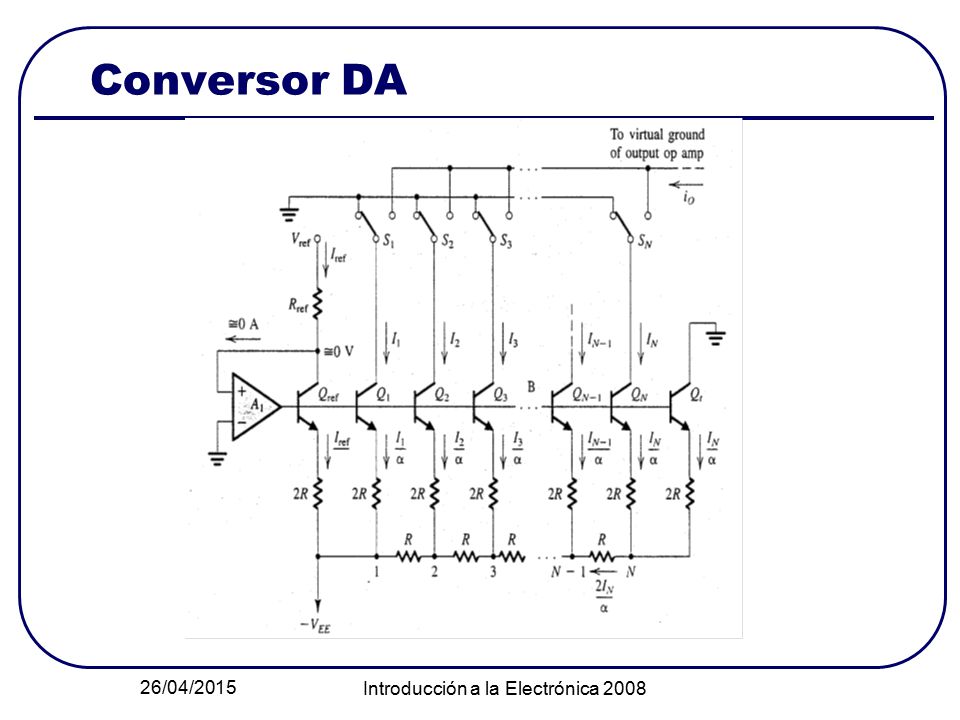

Conversor DA 14/04/2017 Introducción a la Electrónica 2008

10 Conversor AD- Aproximaciones sucesivas
14/04/2017 Introducción a la Electrónica 2008

11 Introducción a la Electrónica 2008
Conversor AD - Flash 14/04/2017 Introducción a la Electrónica 2008

12 Conversor AD – simple rampa
14/04/2017 Introducción a la Electrónica 2008

13 Conversor AD – doble rampa
14/04/2017 Introducción a la Electrónica 2008

14 Conversor AD – doble rampa
14/04/2017 Introducción a la Electrónica 2008

15 Conversor AD - pipelined
14/04/2017 Introducción a la Electrónica 2008

16 Introducción a la Electrónica 2008
Conversor ADC-0804 These devices operate on the Successive Approximation principle. Analog switches are closed sequentially by successive approximation logic until the input to the auto-zero comparator [ VIN(+)–VIN(–) ] matches the voltage from the decoder. After all bits are tested and determined, the 8-bit binary code corresponding to the input voltage is transferred to an output latch. INICIO DE CONVERSIÓN: CS=0 y un pulso en WR. El SAR es inicializado. El registro de desplazamiento reseteado y la salida INTR es seteada a “1”. Conversion will start from one to eight clock periods after one or both of these inputs makes a Low-to-High Cuando la conversión se completa, la salida INTR genera una transición de alto a 14/04/2017 Introducción a la Electrónica 2008

17 Introducción a la Electrónica 2008
Conversor ADC-0804 14/04/2017 Introducción a la Electrónica 2008

18 Introducción a la Electrónica 2008
Conversor ADC-0804 14/04/2017 Introducción a la Electrónica 2008

19 ADC-0804 – diagrama de tiempos
Dato valido a la salida Inicio de conversión CS=0 WR=1 a 0 Convirtiendo genera interrupción 14/04/2017 Introducción a la Electrónica 2008

20 Introducción a la Electrónica 2008
ADC-0804 – Free running start El conversor no requiere señales de control. 14/04/2017 Introducción a la Electrónica 2008

21 Resolución – rango dinámico
Vref= rango dinámico de la señal de entrada(Vin(+)-Vin(-)) 14/04/2017 Introducción a la Electrónica 2008

22 Introducción a la Electrónica 2008
aplicaciones 14/04/2017 Introducción a la Electrónica 2008

23 Introducción a la Electrónica 2008
Aplicaciones 14/04/2017 Introducción a la Electrónica 2008

24 Introducción a la Electrónica 2008
Ejercicio Se desea sensar la temperatura de una caldera. Se dispone de un sensor de temperatura con respuesta lineal. Su tensión de salida Vo= *T donde T es la temperatura expresada en grados centigrados ( 0<T<100). Disenar un conversor para que convierte a digital esta señal con la mayor precisión posible Por otro lado diseñar un circuito que cuando la temperatura de la caldera exceda los 90 grados corte automaticamente la operación de la caldera. Salida sensor Vo= *T Conversion A/D CALDERA Tablero de control Corte de emergencia por sobretemperatura ”1” logico apaga la caldera 14/04/2017 Introducción a la Electrónica 2008
