1 PROYECTO EJECUTIVO RETENEDOR – ESTACION FLORIDA

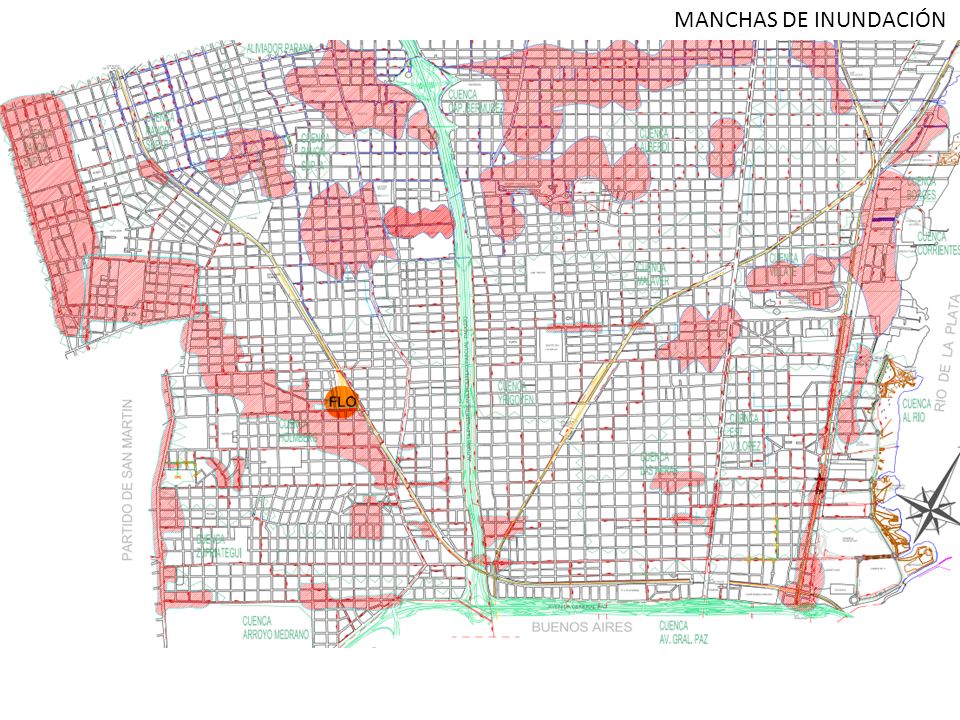

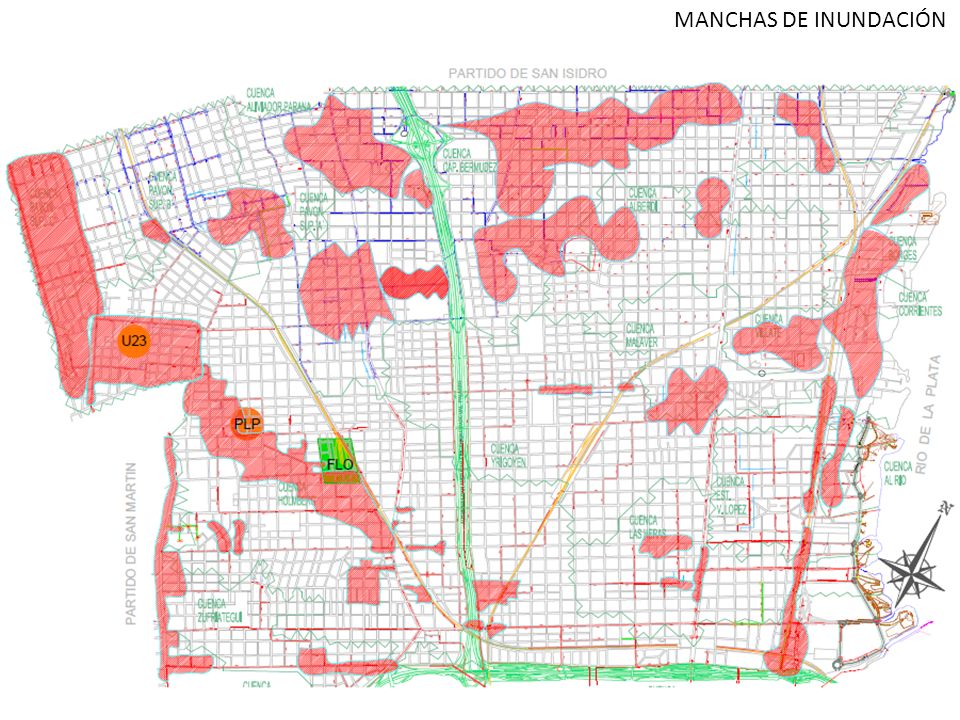

2 MANCHAS DE INUNDACIÓN

3

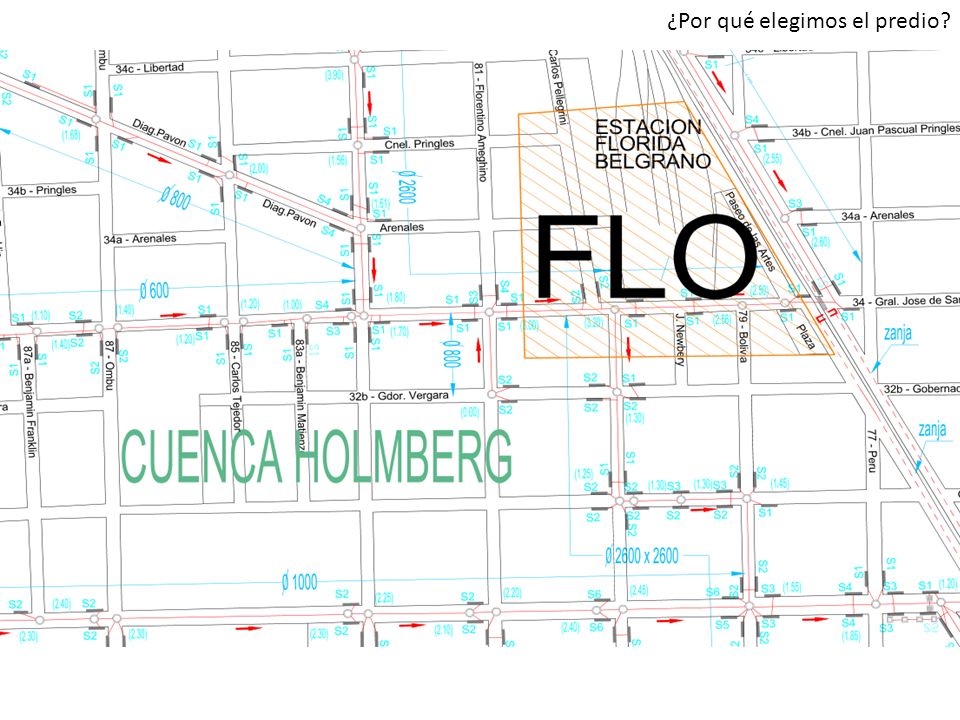

4 ¿Por qué elegimos el predio?

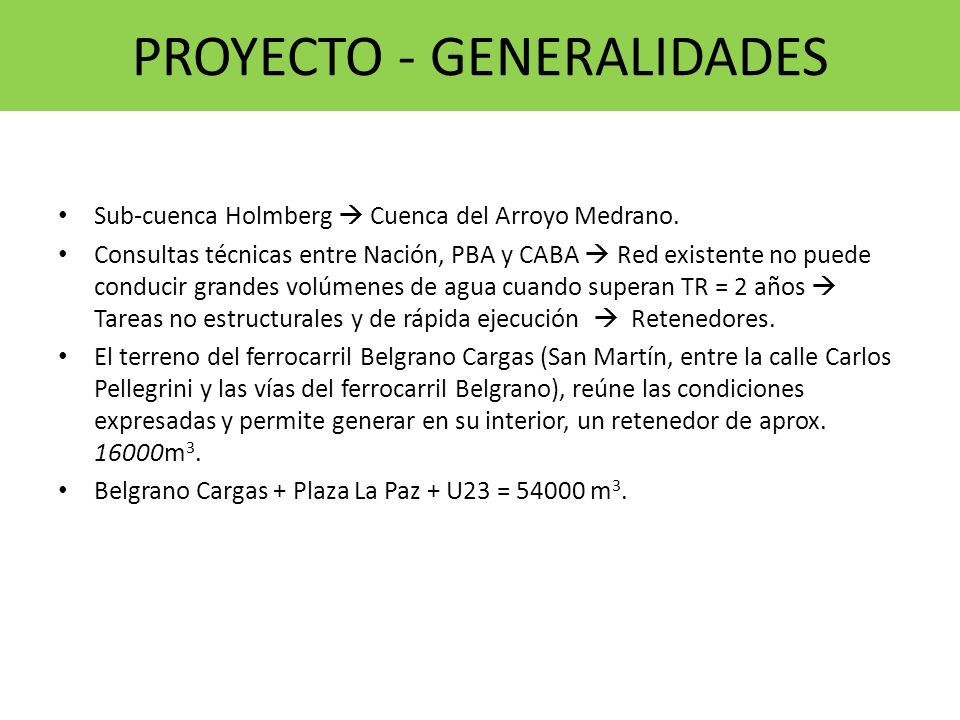

5 PROYECTO - GENERALIDADES Sub-cuenca Holmberg  Cuenca del Arroyo Medrano. Consultas técnicas entre Nación, PBA y CABA  Red existente no puede conducir grandes volúmenes de agua cuando superan TR = 2 años  Tareas no estructurales y de rápida ejecución  Retenedores. El terreno del ferrocarril Belgrano Cargas (San Martín, entre la calle Carlos Pellegrini y las vías del ferrocarril Belgrano), reúne las condiciones expresadas y permite generar en su interior, un retenedor de aprox. 16000m 3. Belgrano Cargas + Plaza La Paz + U23 = 54000 m 3.

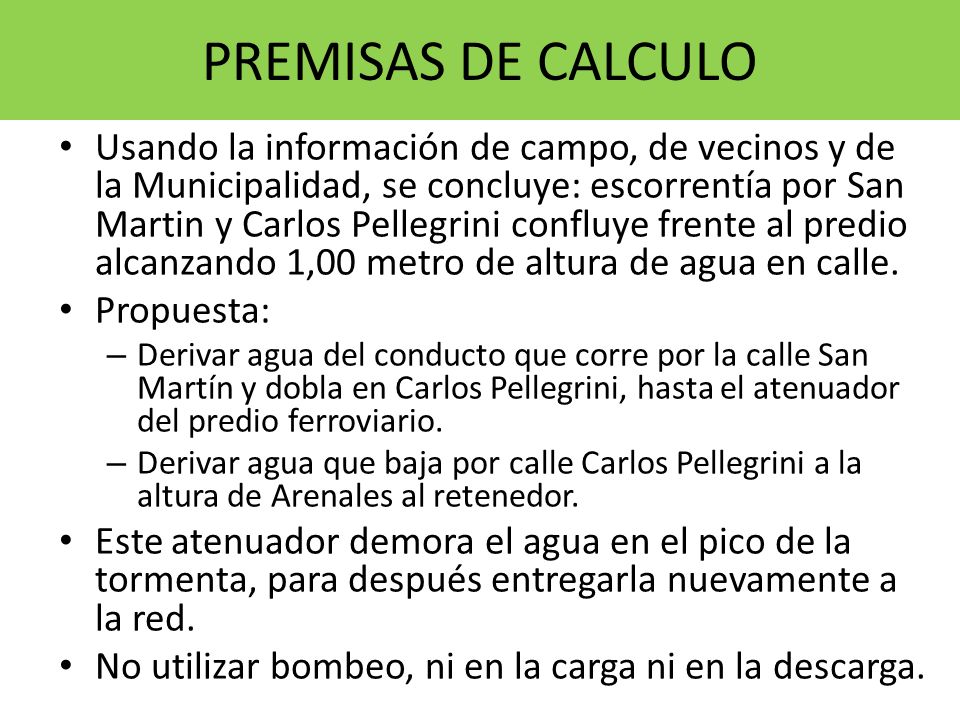

6 PREMISAS DE CALCULO Usando la información de campo, de vecinos y de la Municipalidad, se concluye: escorrentía por San Martin y Carlos Pellegrini confluye frente al predio alcanzando 1,00 metro de altura de agua en calle. Propuesta: – Derivar agua del conducto que corre por la calle San Martín y dobla en Carlos Pellegrini, hasta el atenuador del predio ferroviario. – Derivar agua que baja por calle Carlos Pellegrini a la altura de Arenales al retenedor. Este atenuador demora el agua en el pico de la tormenta, para después entregarla nuevamente a la red. No utilizar bombeo, ni en la carga ni en la descarga.

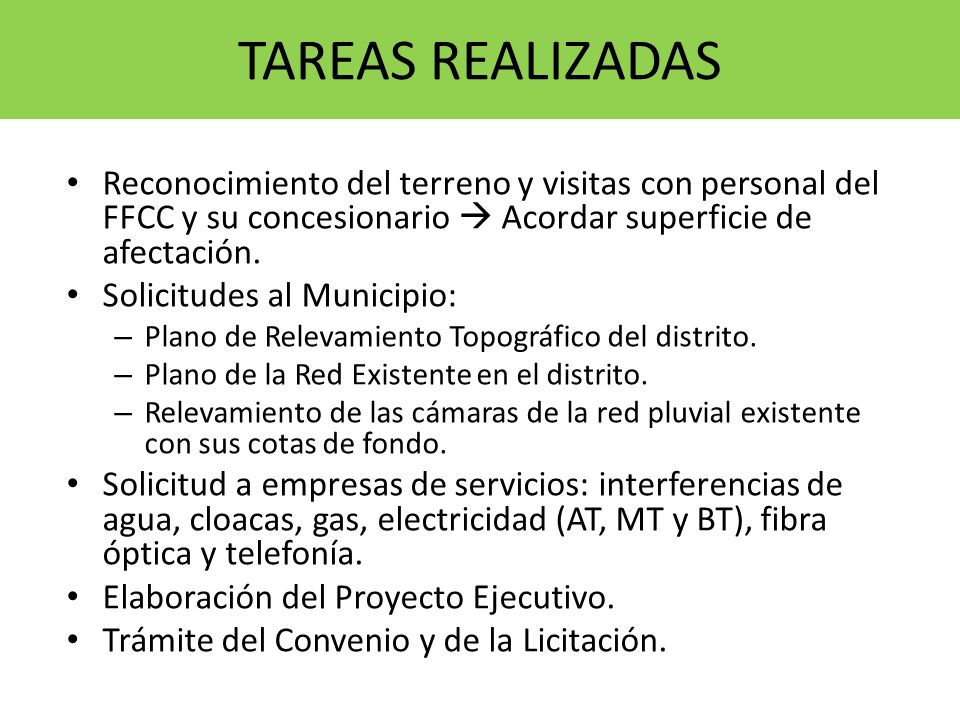

7 TAREAS REALIZADAS Reconocimiento del terreno y visitas con personal del FFCC y su concesionario  Acordar superficie de afectación. Solicitudes al Municipio: – Plano de Relevamiento Topográfico del distrito. – Plano de la Red Existente en el distrito. – Relevamiento de las cámaras de la red pluvial existente con sus cotas de fondo. Solicitud a empresas de servicios: interferencias de agua, cloacas, gas, electricidad (AT, MT y BT), fibra óptica y telefonía. Elaboración del Proyecto Ejecutivo. Trámite del Convenio y de la Licitación.

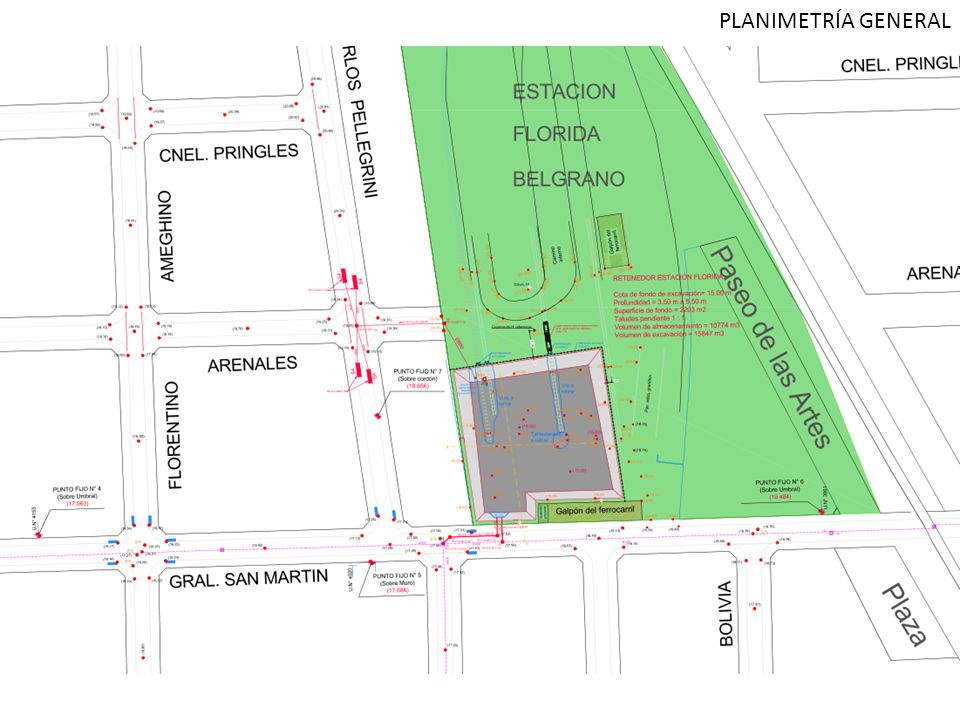

8 PLANIMETRÍA GENERAL

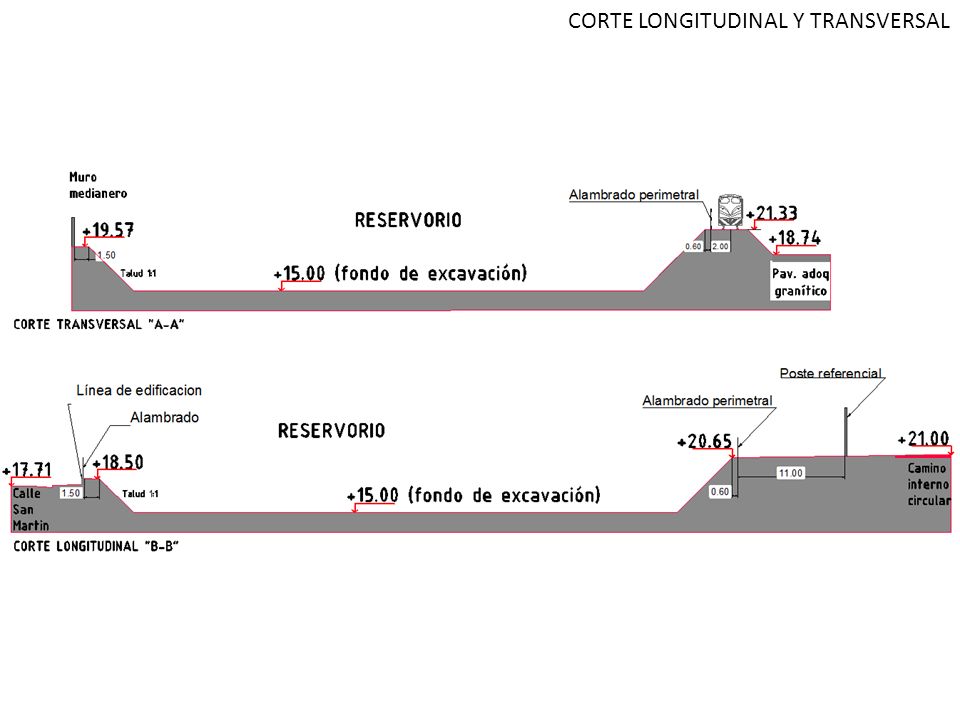

9 CORTE LONGITUDINAL Y TRANSVERSAL

10 TRABAJOS A REALIZAR

11 EXCAVACIÓN

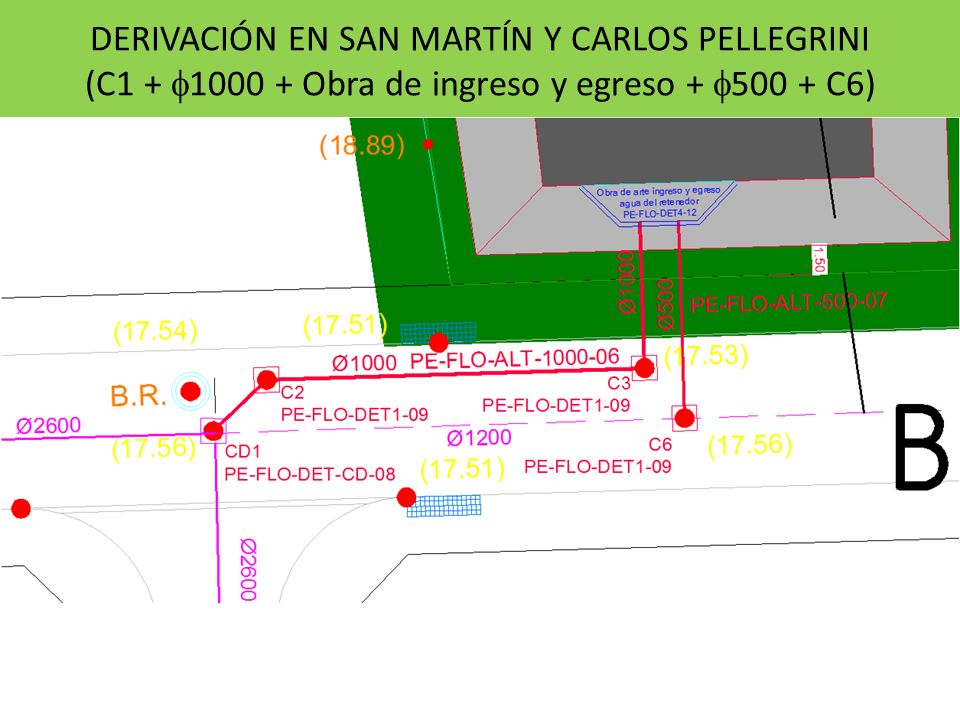

12 DERIVACIÓN EN SAN MARTÍN Y CARLOS PELLEGRINI (C1 +  1000 + Obra de ingreso y egreso +  500 + C6)

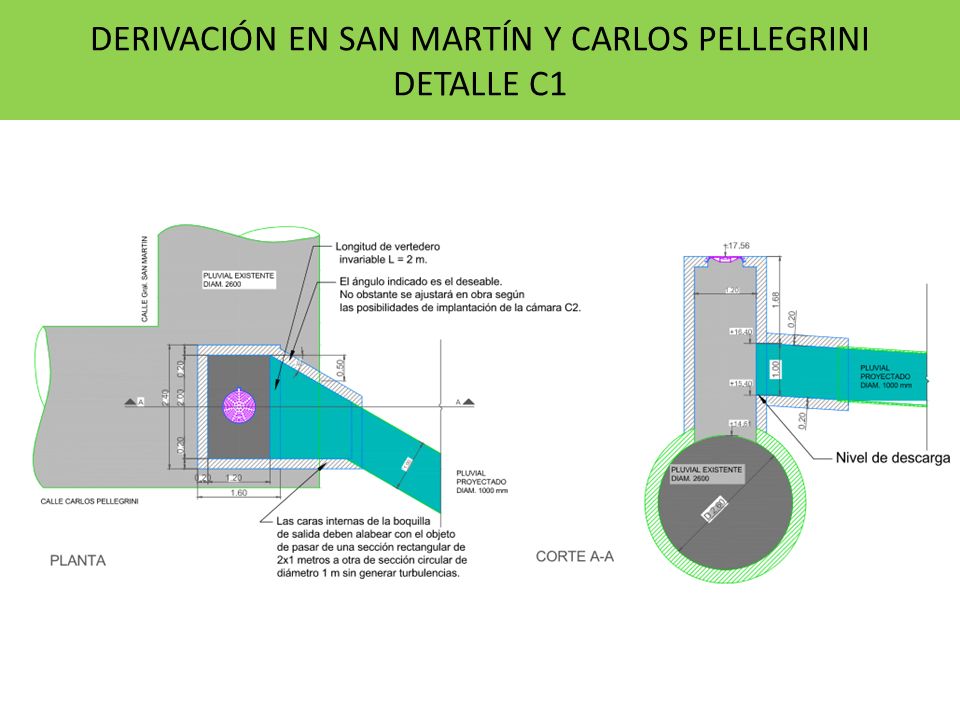

13 DERIVACIÓN EN SAN MARTÍN Y CARLOS PELLEGRINI DETALLE C1

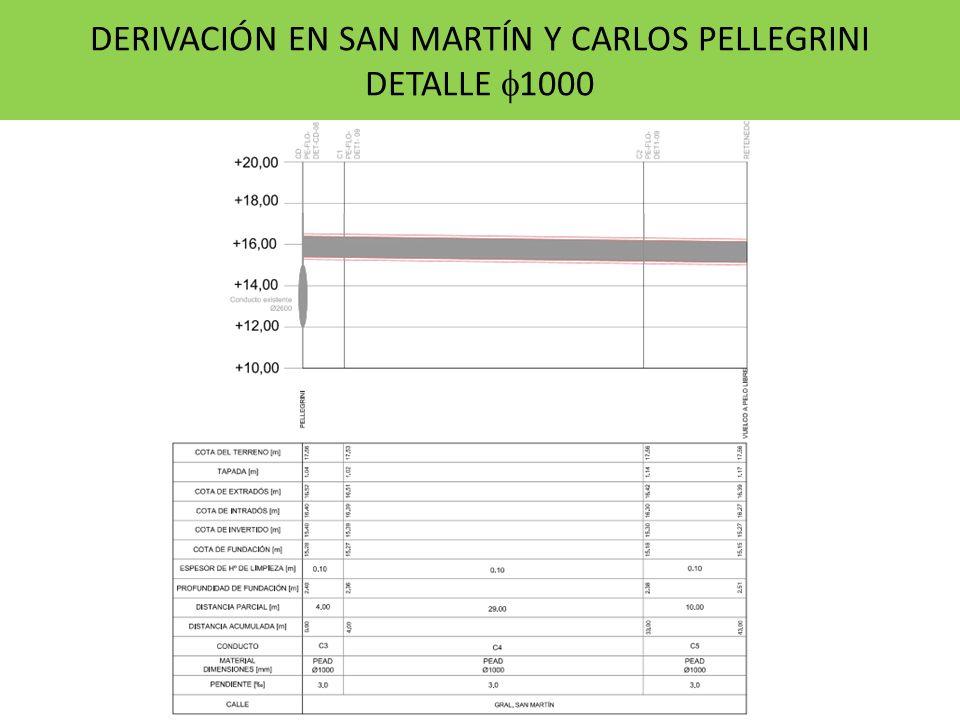

14 DERIVACIÓN EN SAN MARTÍN Y CARLOS PELLEGRINI DETALLE  1000

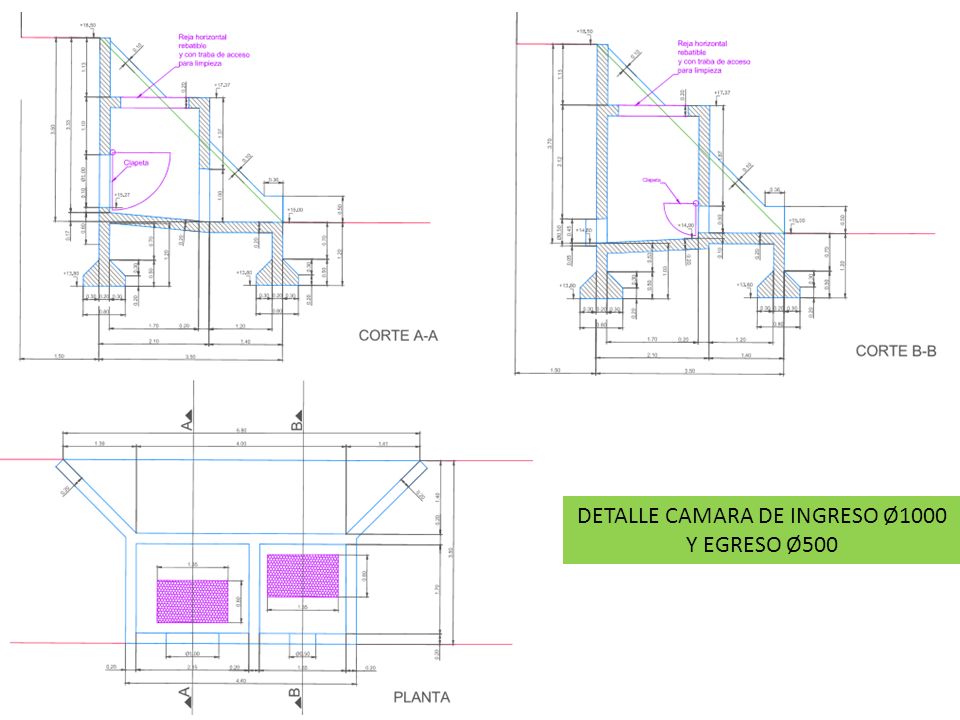

15 DETALLE CAMARA DE INGRESO Ø1000 Y EGRESO Ø500

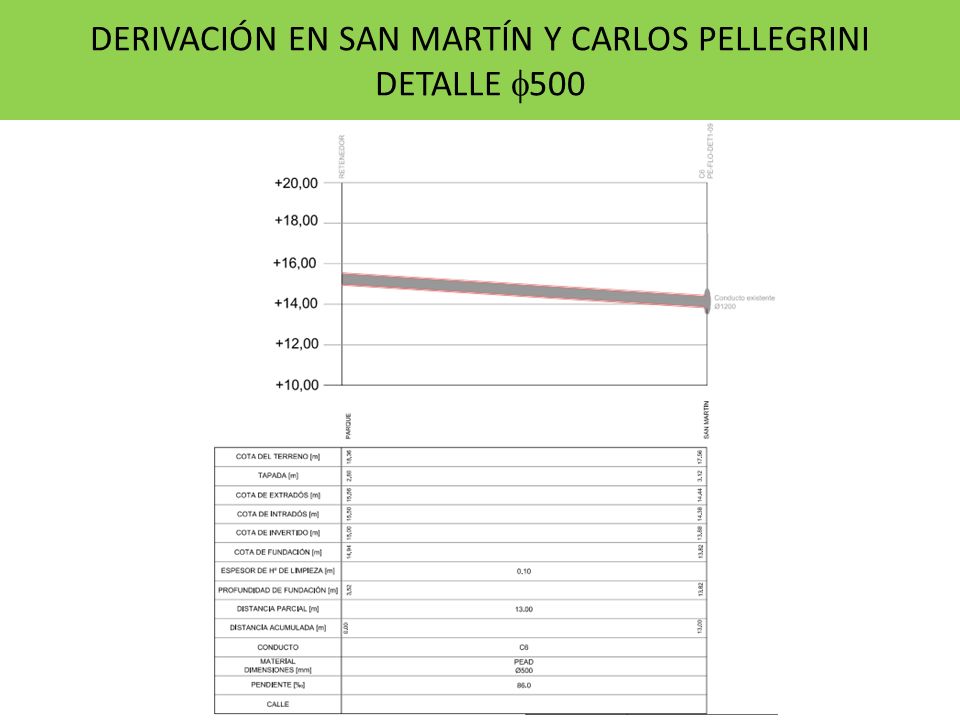

16 ALTIMETRIA CONDUCTO Ø500 DERIVACIÓN EN SAN MARTÍN Y CARLOS PELLEGRINI DETALLE  500

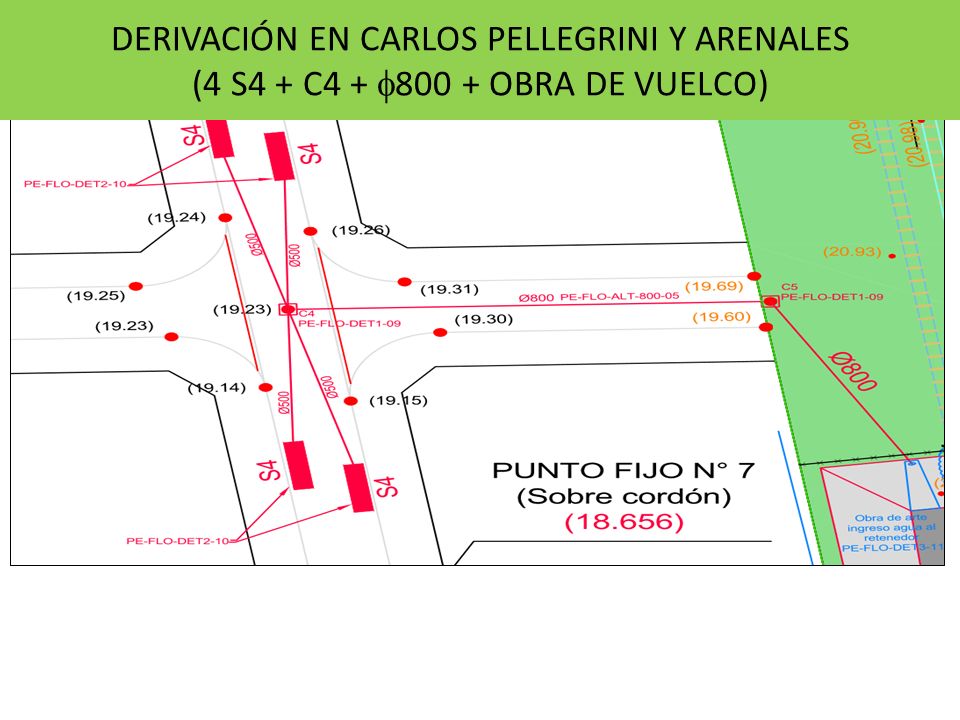

17 DERIVACIÓN EN CARLOS PELLEGRINI Y ARENALES (4 S4 + C4 +  800 + OBRA DE VUELCO)

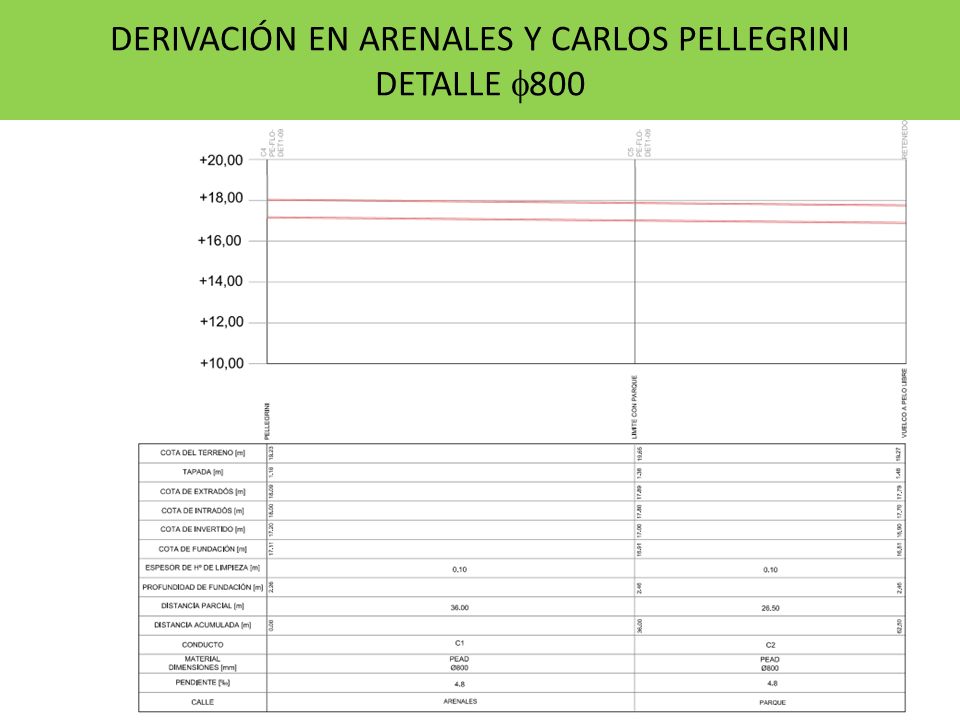

18 DERIVACIÓN EN ARENALES Y CARLOS PELLEGRINI DETALLE  800

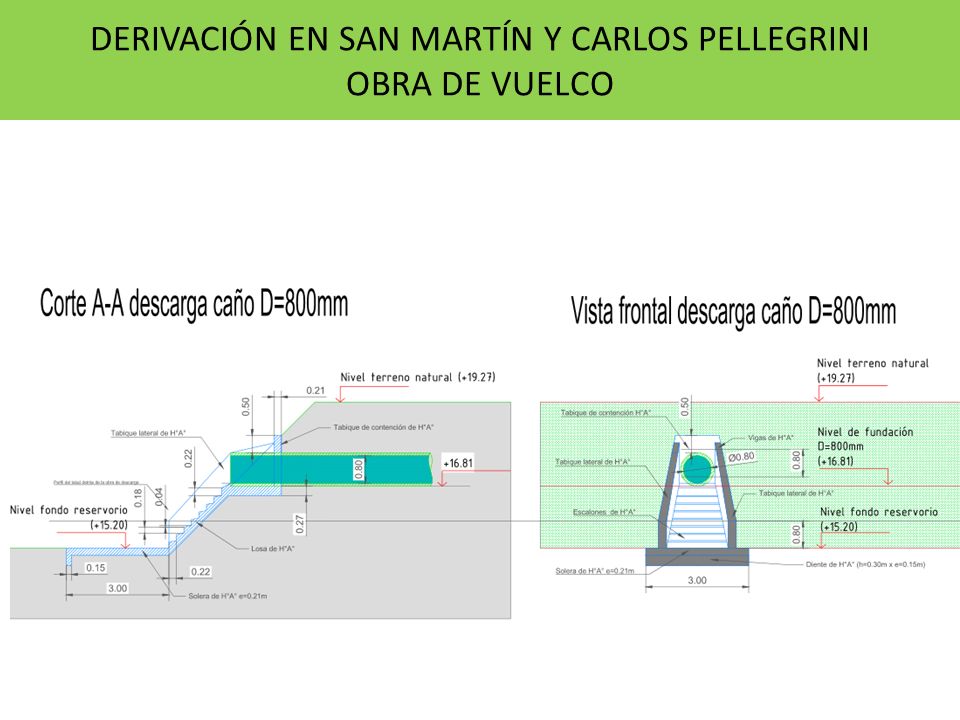

19 DERIVACIÓN EN SAN MARTÍN Y CARLOS PELLEGRINI OBRA DE VUELCO

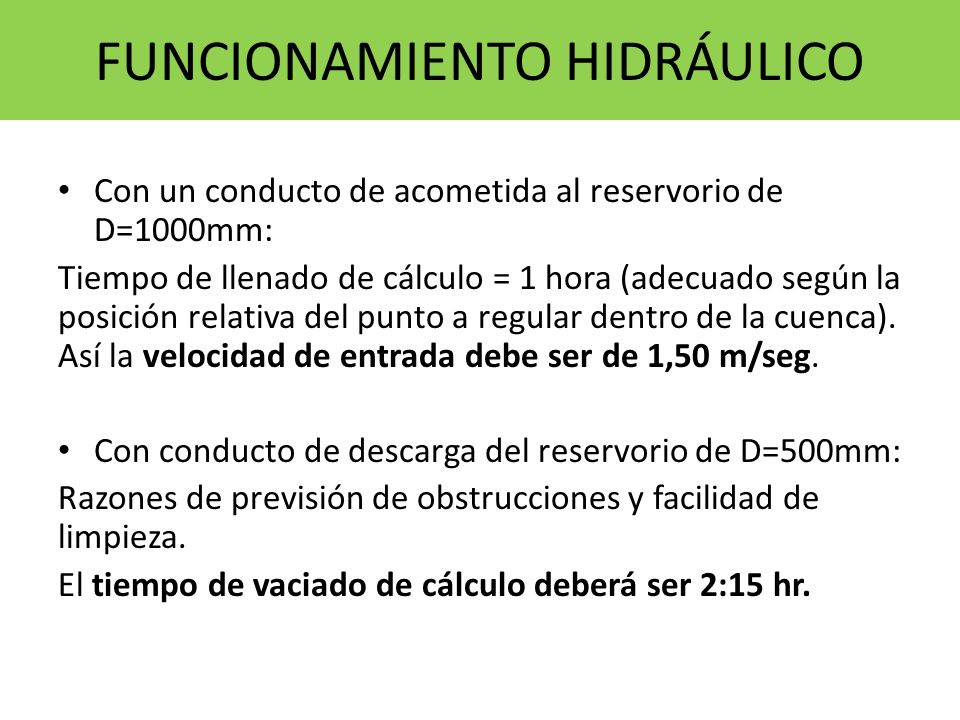

20 FUNCIONAMIENTO HIDRÁULICO Con un conducto de acometida al reservorio de D=1000mm: Tiempo de llenado de cálculo = 1 hora (adecuado según la posición relativa del punto a regular dentro de la cuenca). Así la velocidad de entrada debe ser de 1,50 m/seg. Con conducto de descarga del reservorio de D=500mm: Razones de previsión de obstrucciones y facilidad de limpieza. El tiempo de vaciado de cálculo deberá ser 2:15 hr.

21 MUCHAS GRACIAS
