Clic continuar Encontrado en 1900 cerca de la isla Antikythera Grecia en el fondo del mar.

Presentación del tema: "Clic continuar Encontrado en 1900 cerca de la isla Antikythera Grecia en el fondo del mar."— Transcripción de la presentación:

1

2 Clic continuar

3 Encontrado en 1900 cerca de la isla Antikythera Grecia en el fondo del mar

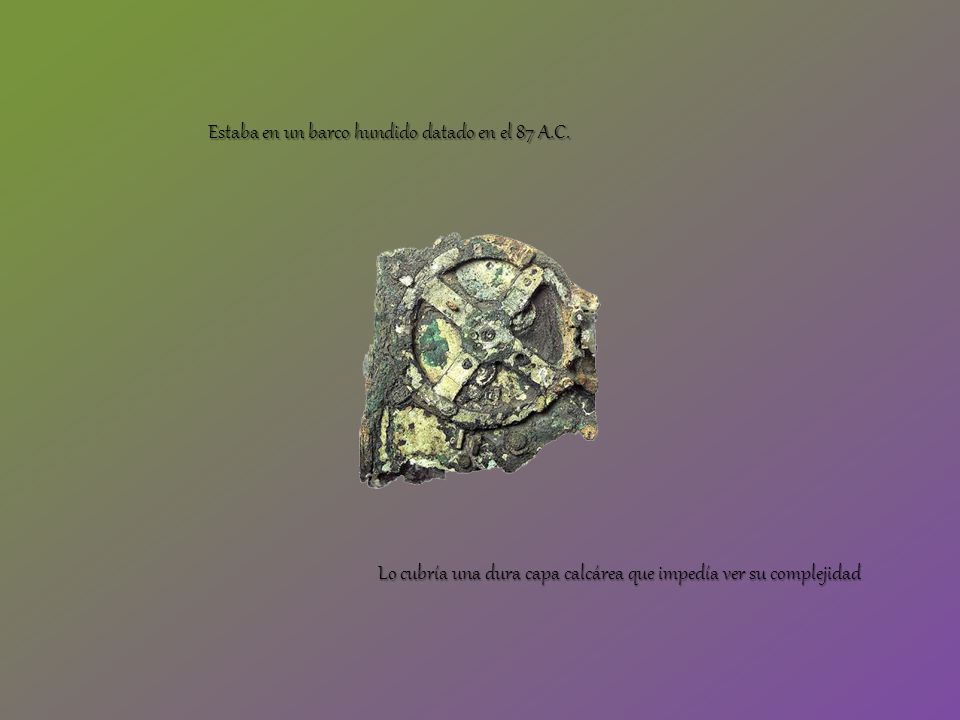

4 Estaba en un barco hundido datado en el 87 A.C. Lo cubría una dura capa calcárea que impedía ver su complejidad

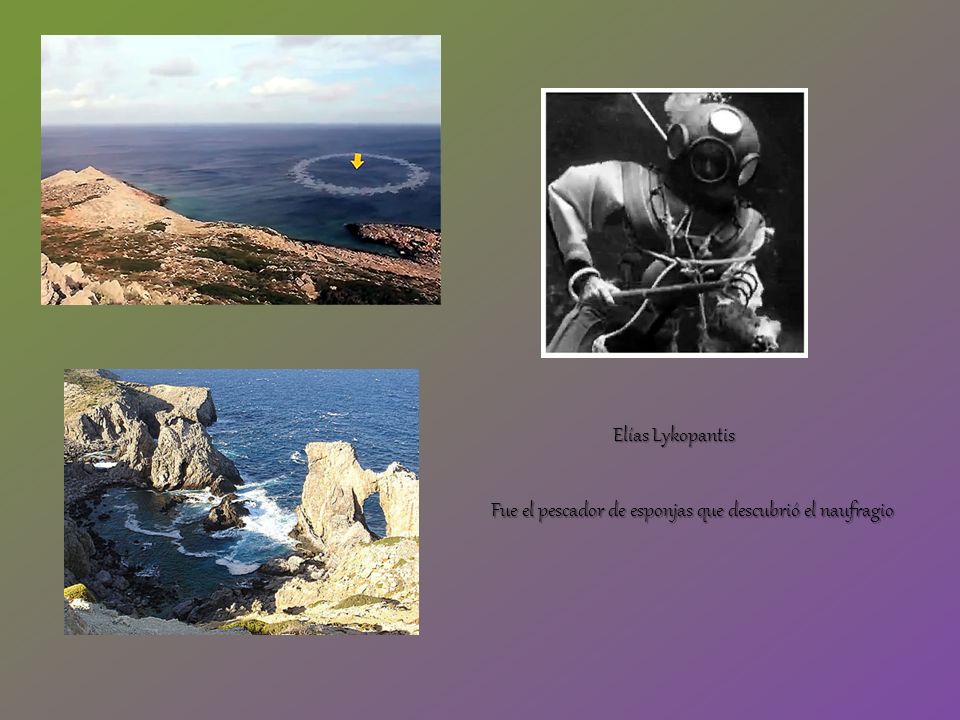

5 Elías Lykopantis Fue el pescador de esponjas que descubrió el naufragio

6 1902 El arqueólogo Valerios Stais recuperó del naufragio el mecanismo de Antikythera construido en bronce Valerios Stais enfundado en su traje de buzo

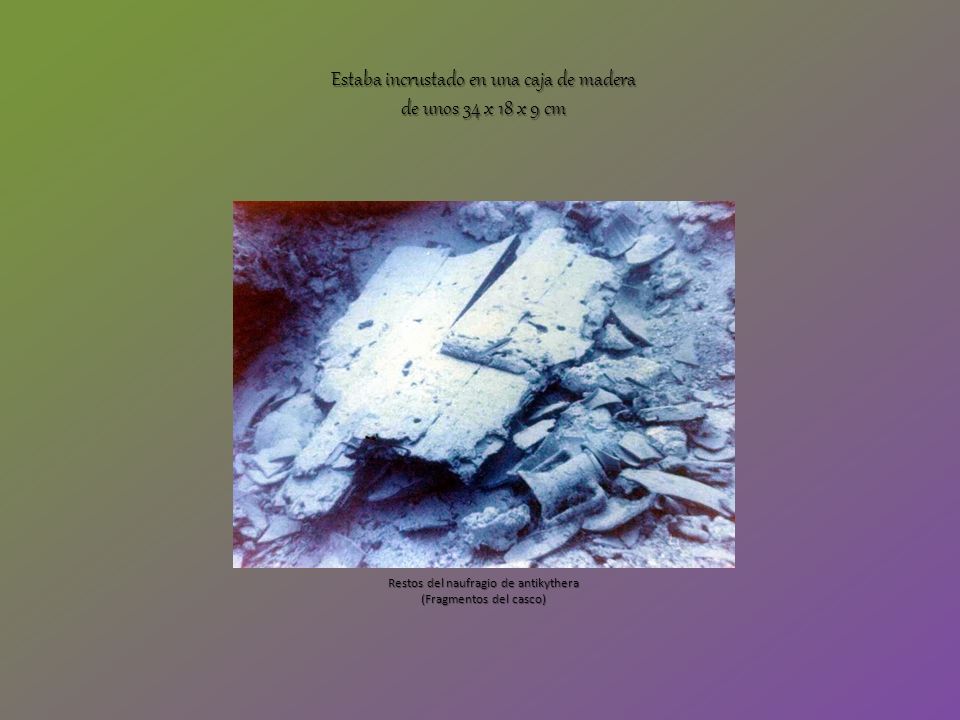

7 Estaba incrustado en una caja de madera de unos 34 x 18 x 9 cm Restos del naufragio de antikythera (Fragmentos del casco)

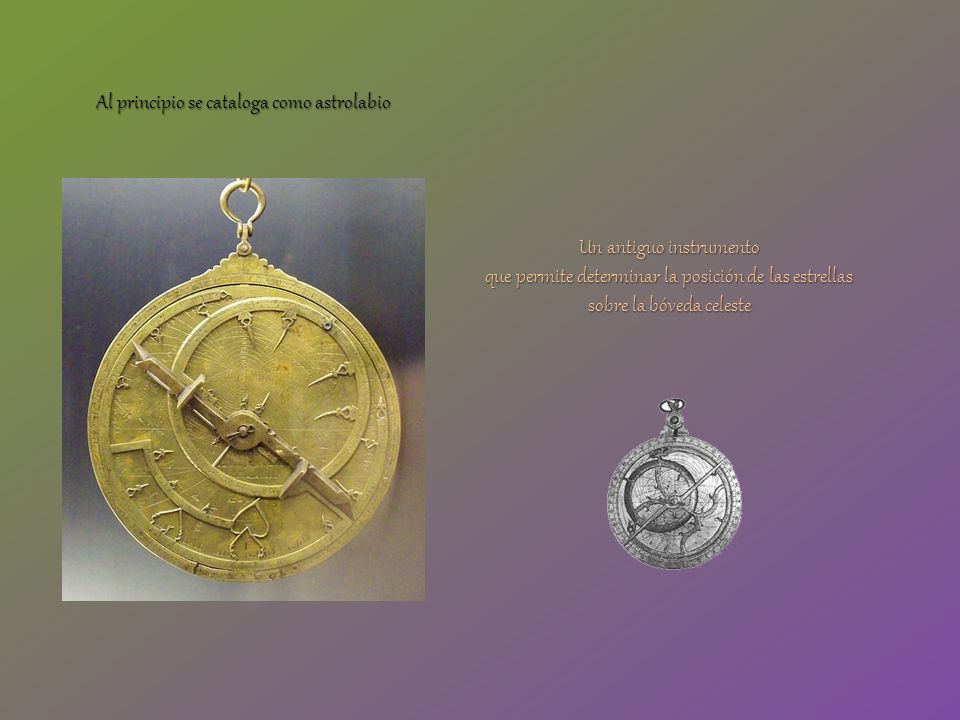

8 Al principio se cataloga como astrolabio Un antiguo instrumento que permite determinar la posición de las estrellas sobre la bóveda celeste

9 1905 Albert Rehm, filólogo alemán Es el primero en comprender que el objeto es una calculadora astronómica Albert Rehm

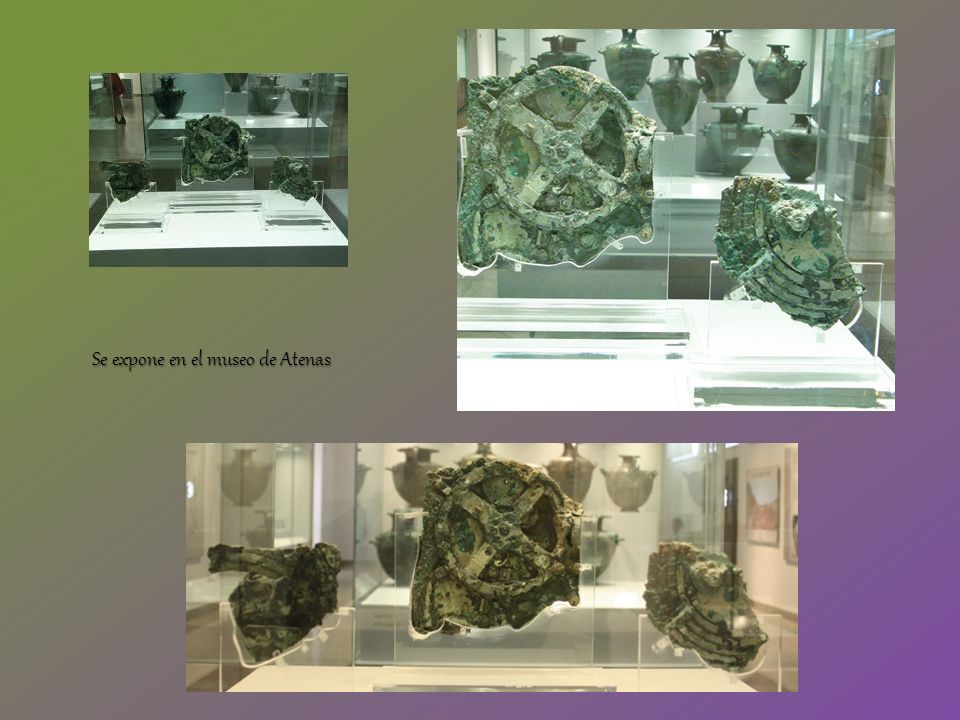

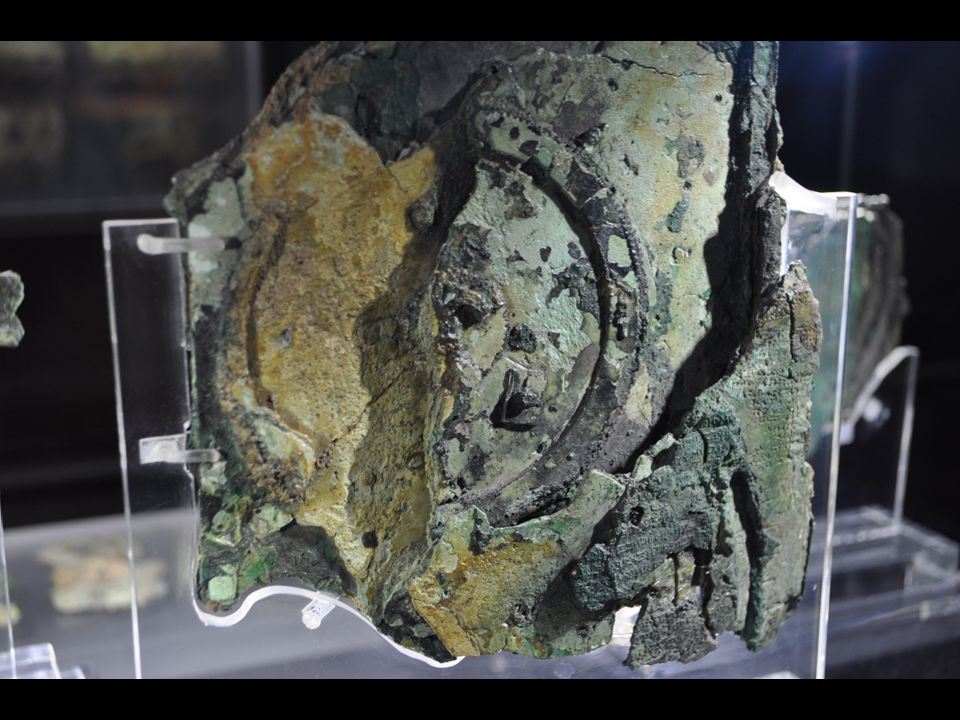

10 Se expone en el museo de Atenas

11

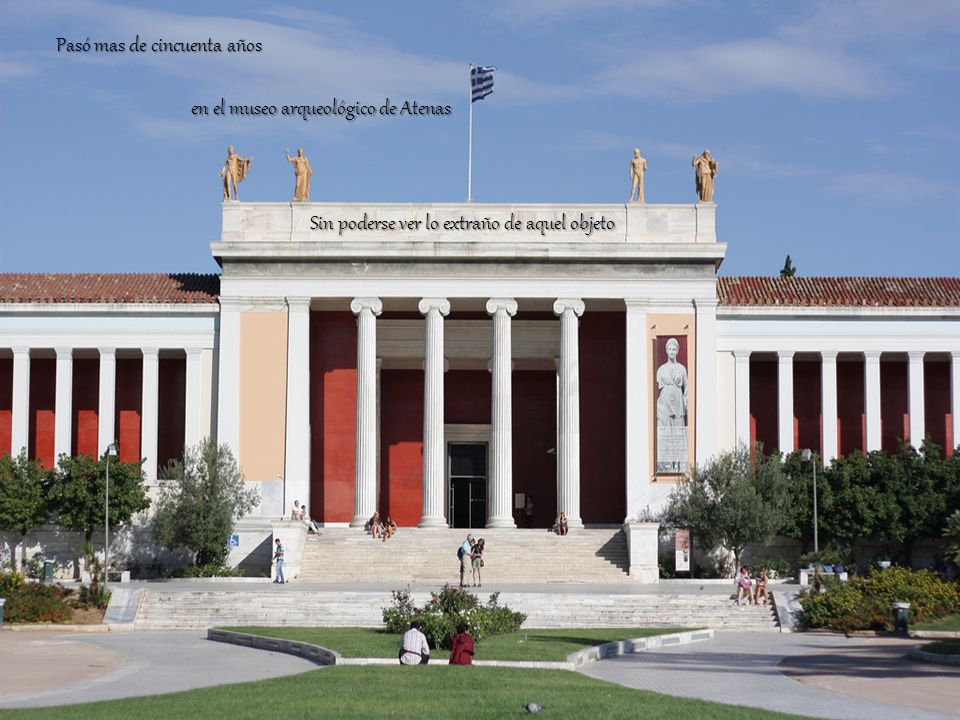

12 Pasó mas de cincuenta años en el museo arqueológico de Atenas Sin poderse ver lo extraño de aquel objeto

13 Derek John de Solla Price Profesor de historia de la ciencia en la Universidad de Yale publicó un articulo en la revista Scientific American Junio de 1959 Junio de 1959

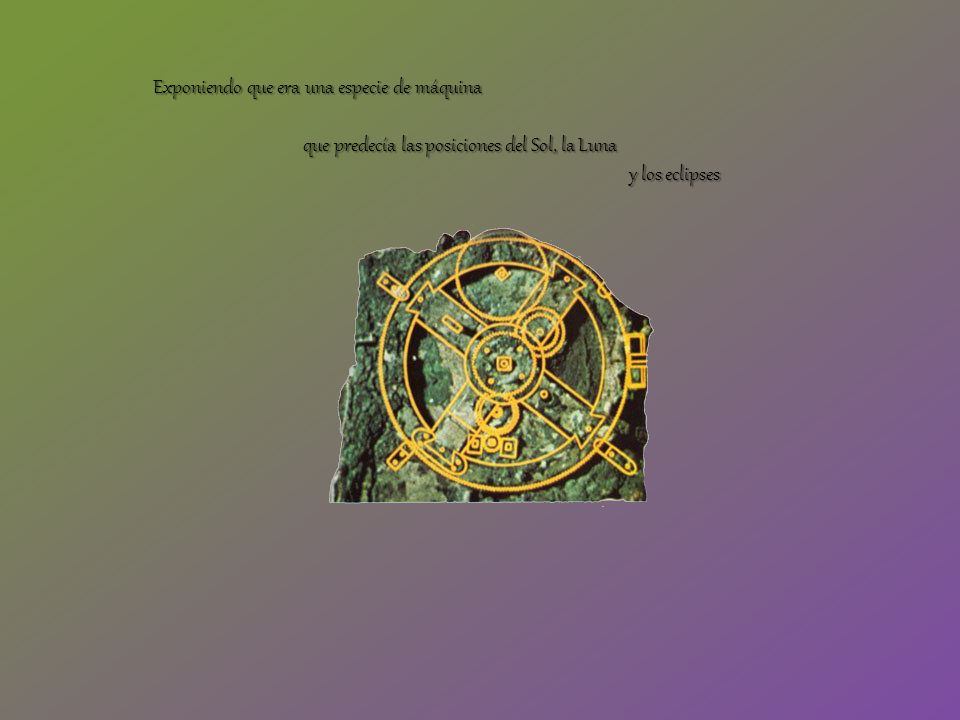

14 Exponiendo que era una especie de máquina que predecía las posiciones del Sol, la Luna que predecía las posiciones del Sol, la Luna y los eclipses

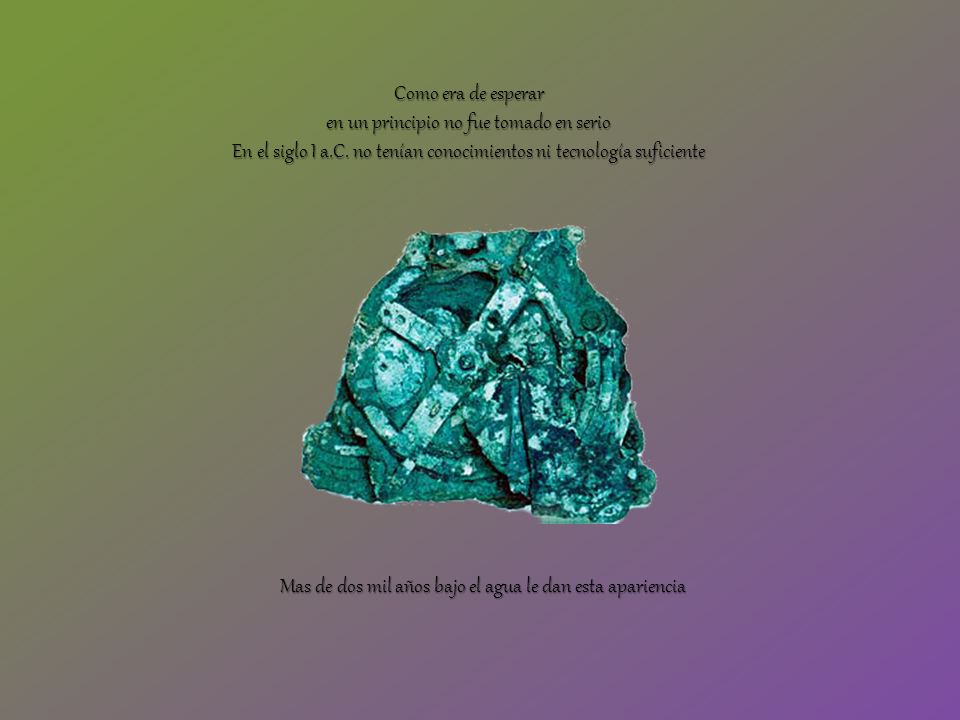

15 Mas de dos mil años bajo el agua le dan esta apariencia Como era de esperar en un principio no fue tomado en serio En el siglo I a.C. no tenían conocimientos ni tecnología suficiente

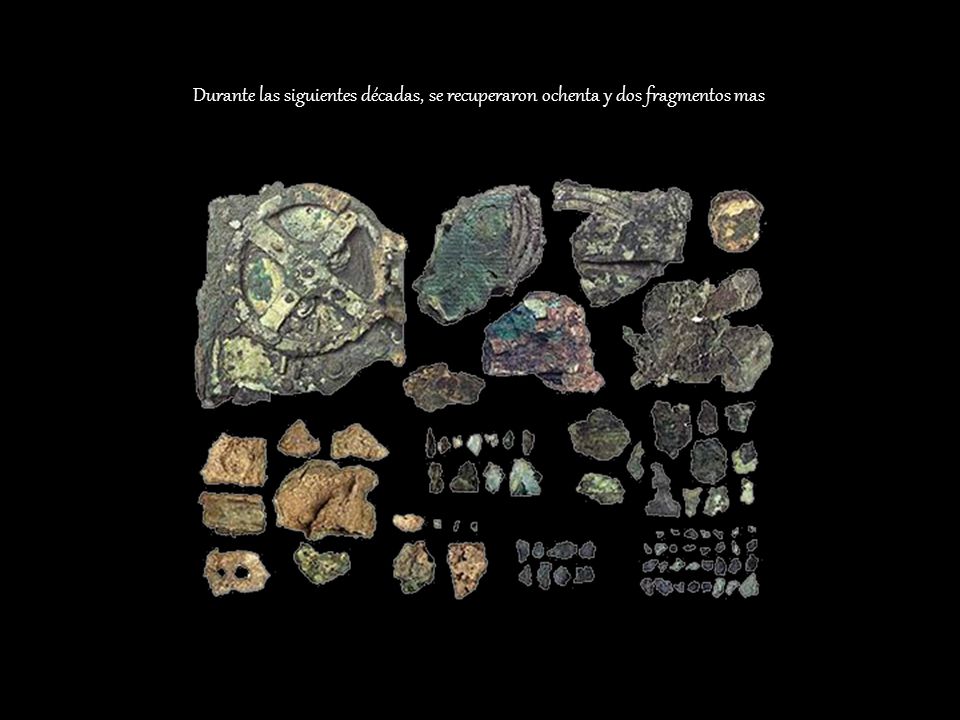

16 Durante las siguientes décadas, se recuperaron ochenta y dos fragmentos mas

17 1 9 7 1 Las nuevas tecnologías Permiten observar sus componentes utilizando rayos gamma los cuales pudieron penetrar el bloque calcáreo

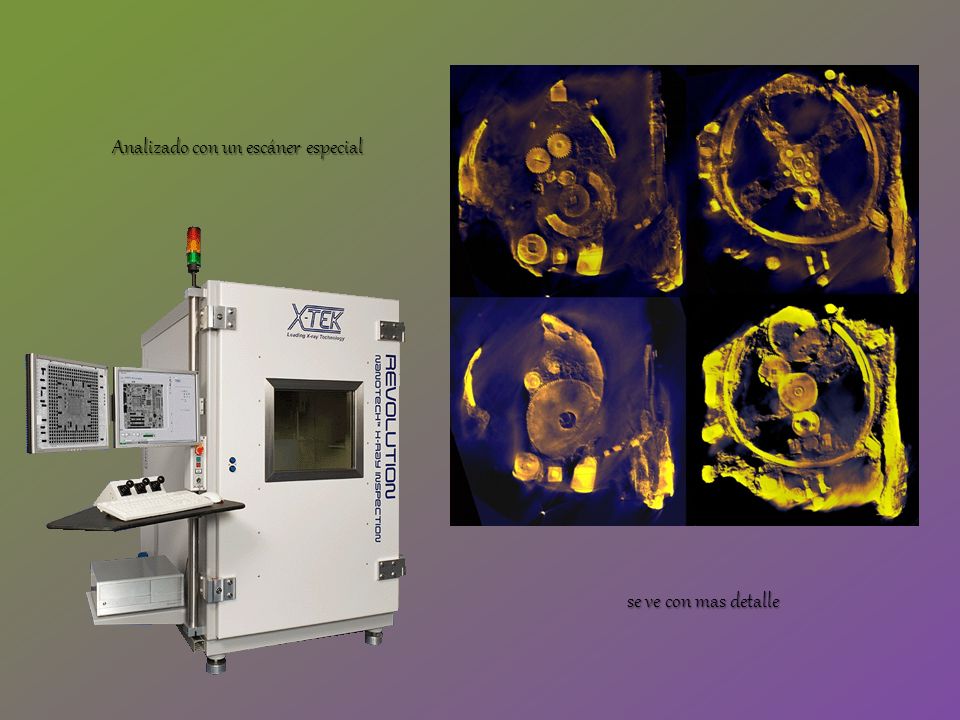

18 Analizado con un escáner especial se ve con mas detalle

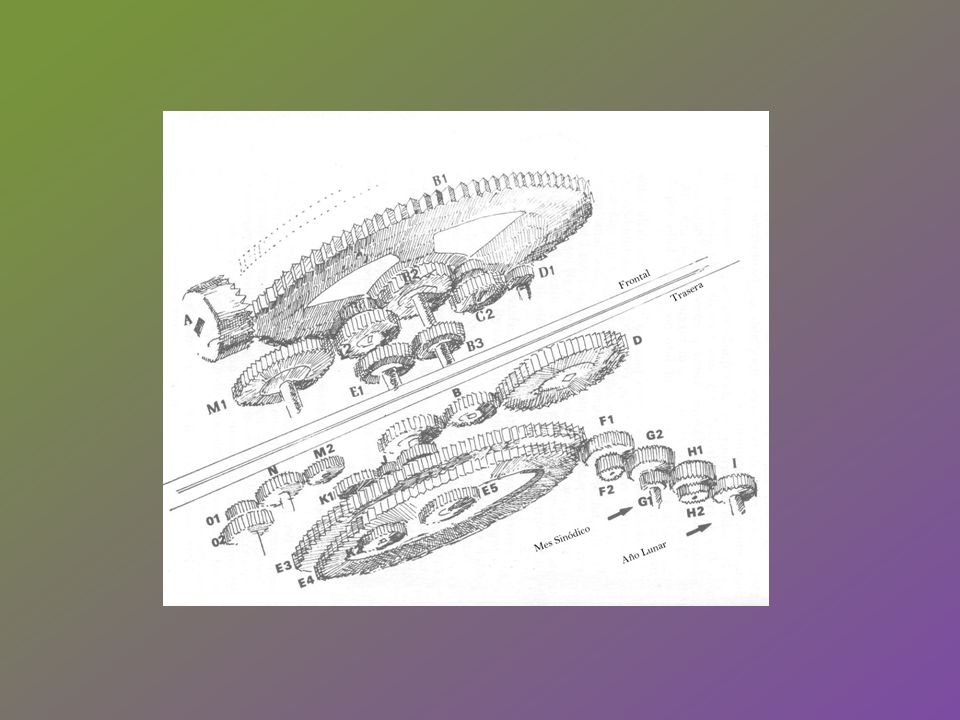

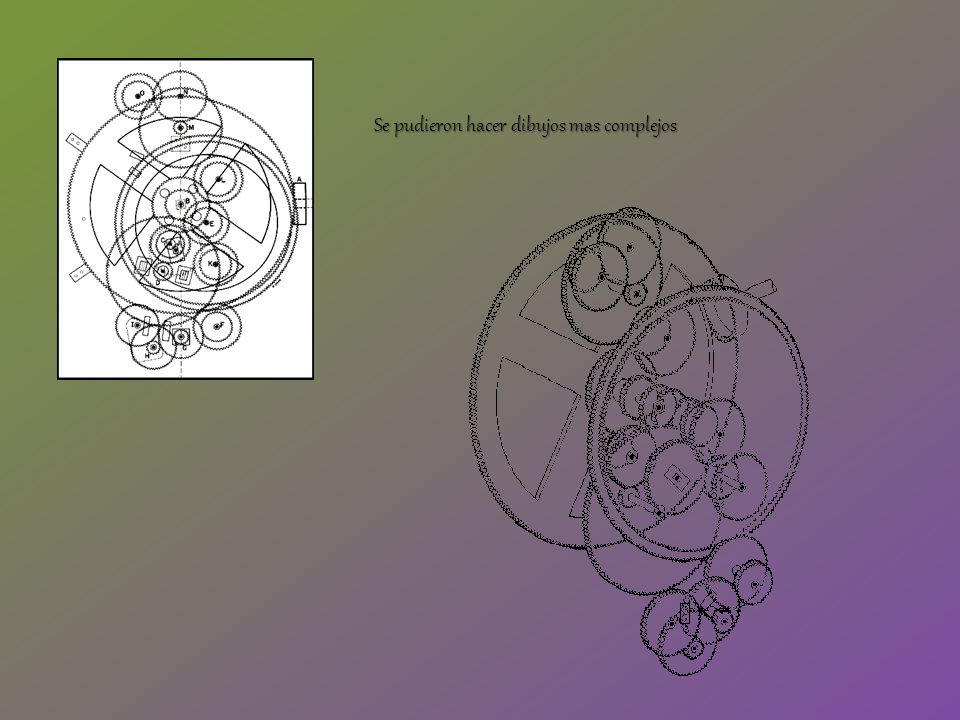

19 Se pudieron hacer dibujos mas complejos

20

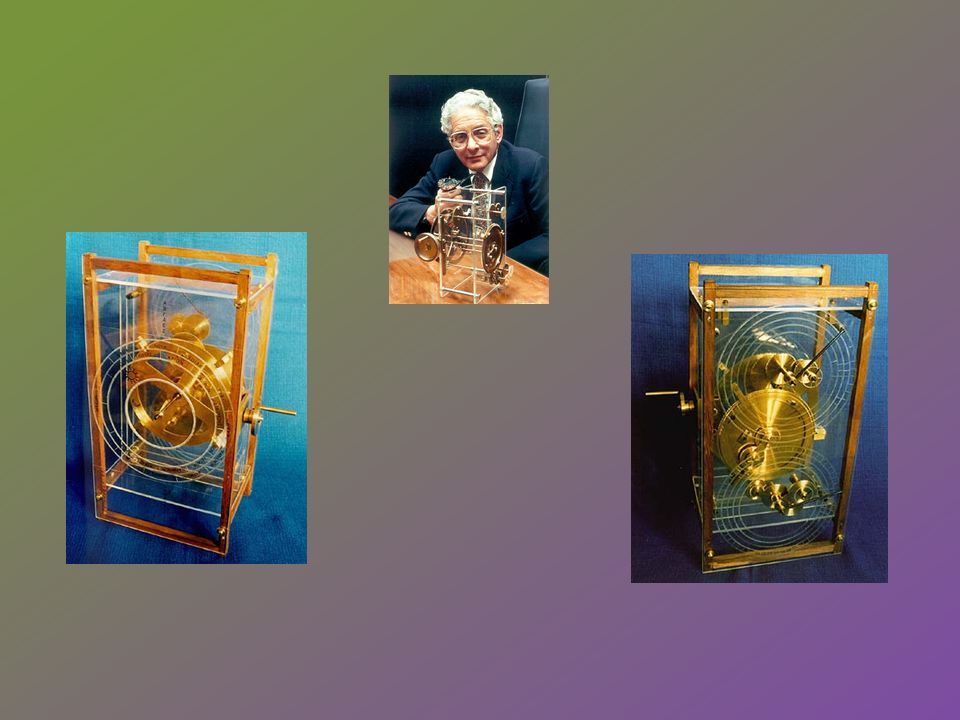

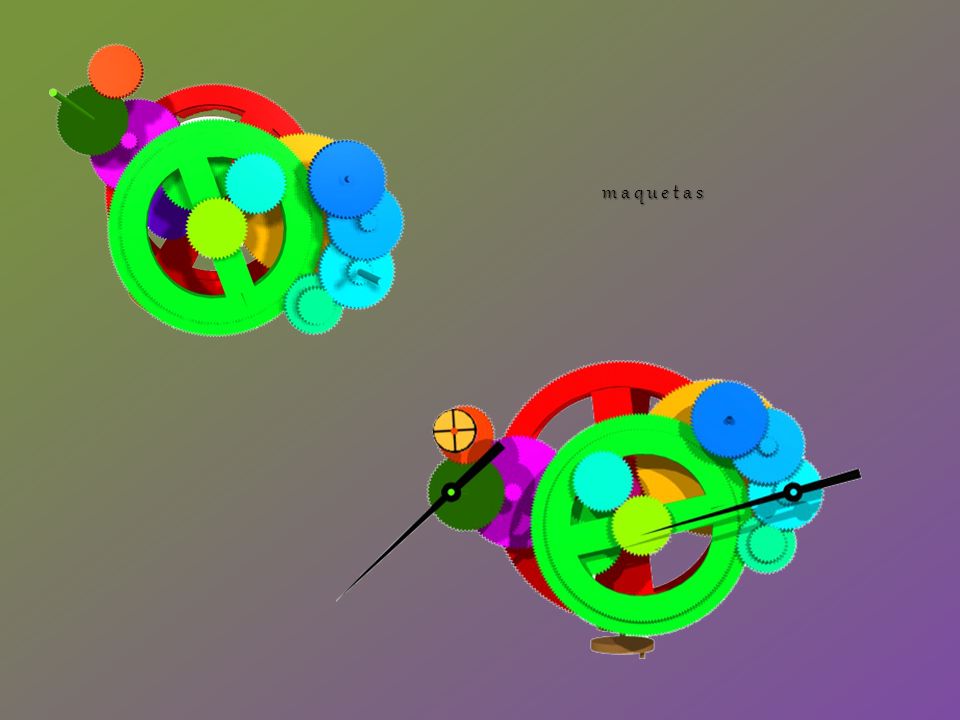

21 m a q u e t a s

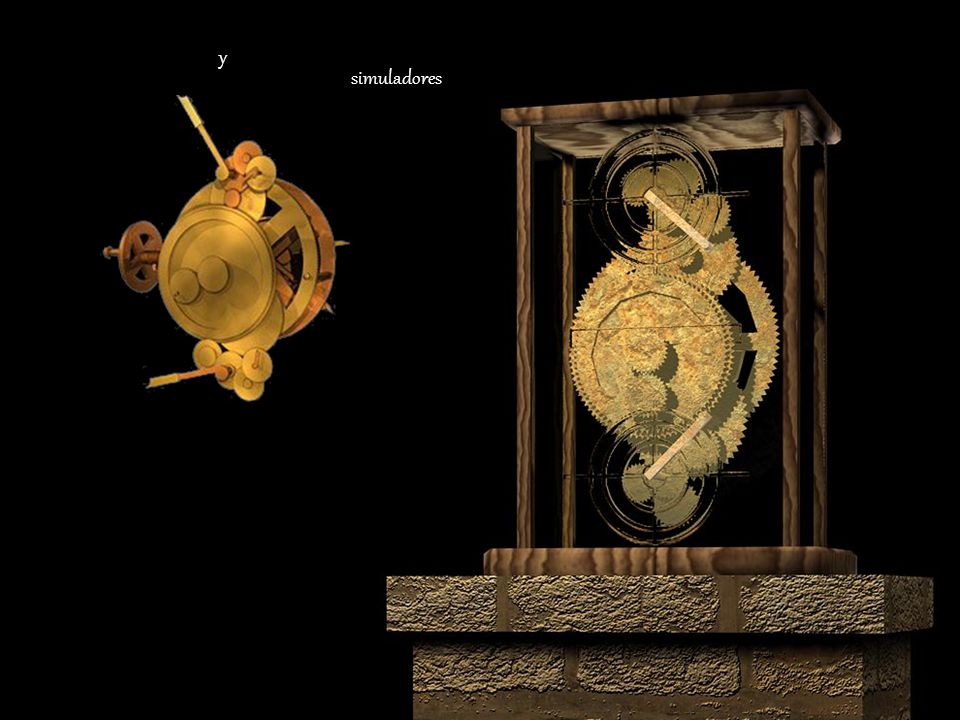

22 simuladores y

23

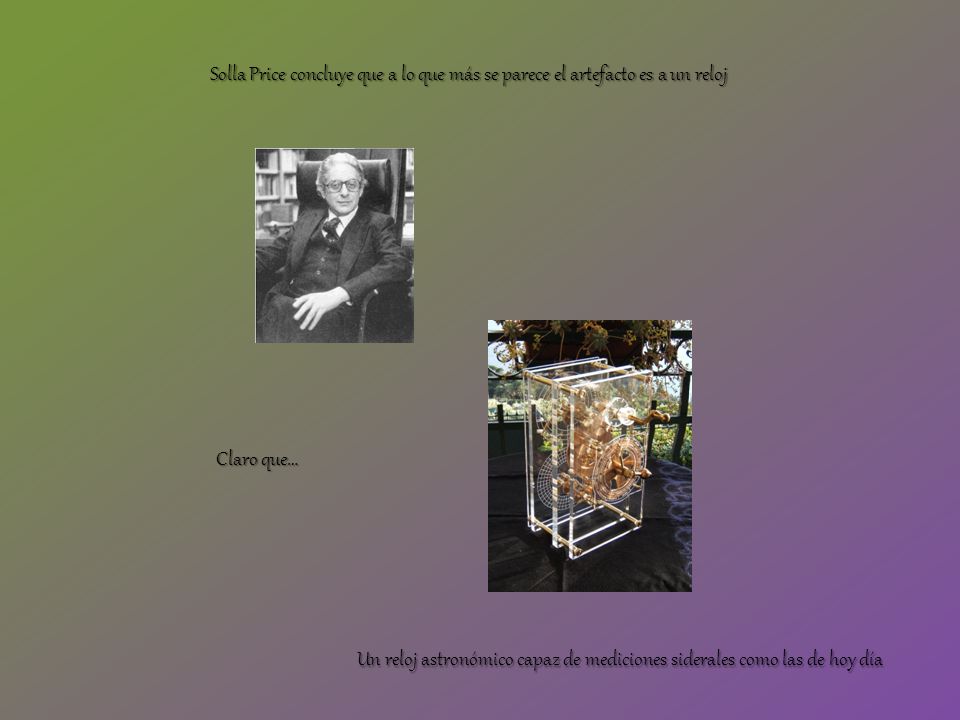

24 Solla Price concluye que a lo que más se parece el artefacto es a un reloj Un reloj astronómico capaz de mediciones siderales como las de hoy día Claro que…

25 Mide aproximadamente: 10 de grueso 33 centímetros de ancho 18 de alto y Esta construido en bronce

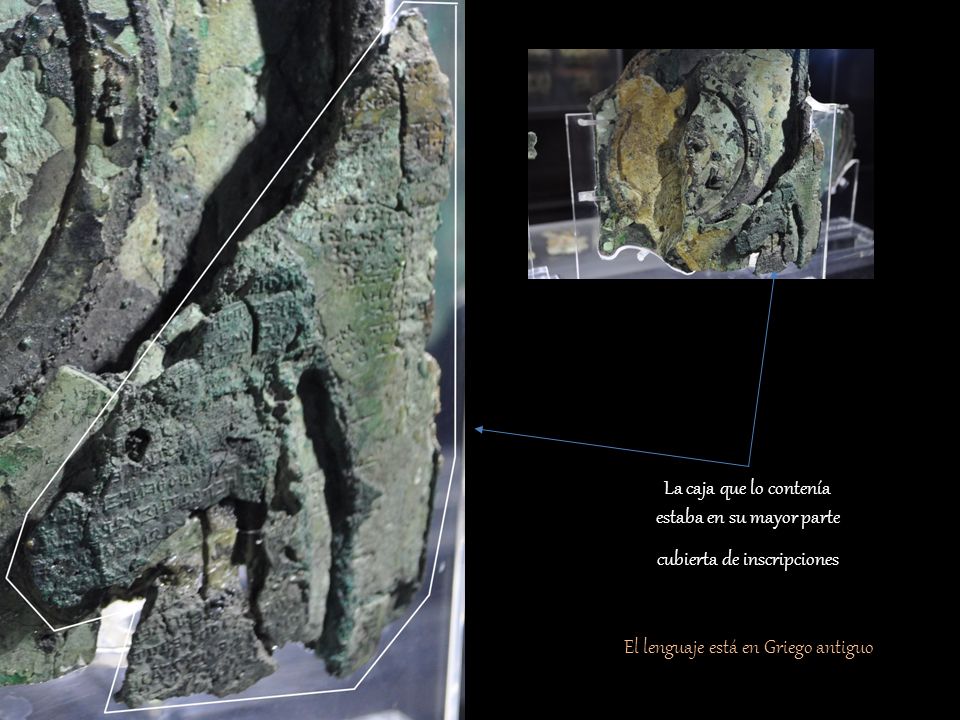

26 La caja que lo contenía estaba en su mayor parte cubierta de inscripciones El lenguaje está en Griego antiguo

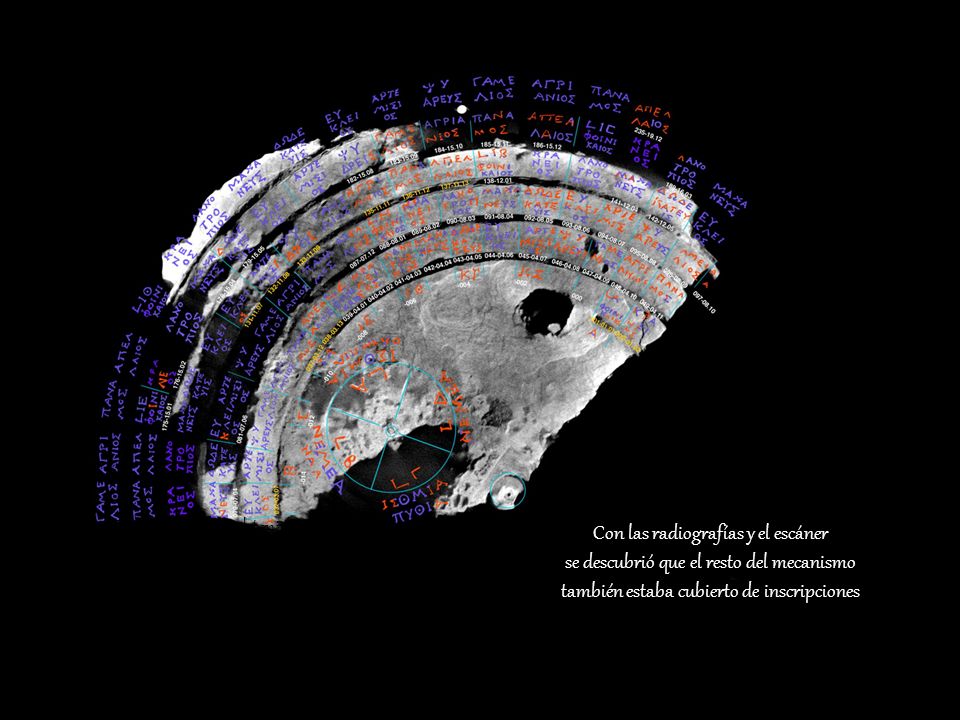

27 En las imágenes obtenidas por rayos X Con las radiografías y el escáner se descubrió que el resto del mecanismo también estaba cubierto de inscripciones

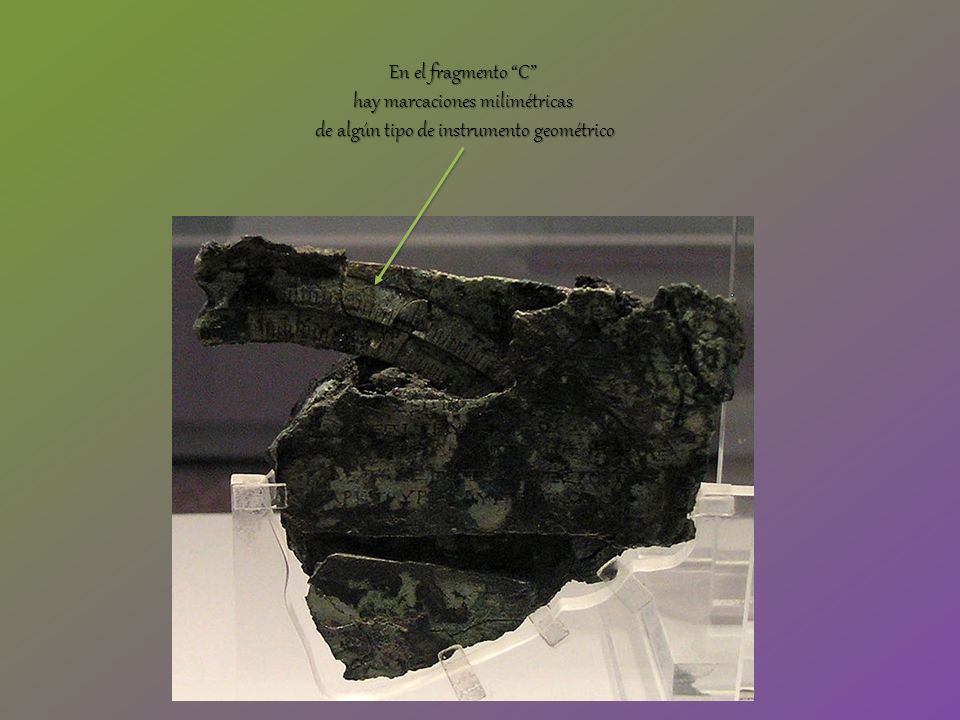

28 En el fragmento “C” hay marcaciones milimétricas de algún tipo de instrumento geométrico de algún tipo de instrumento geométrico

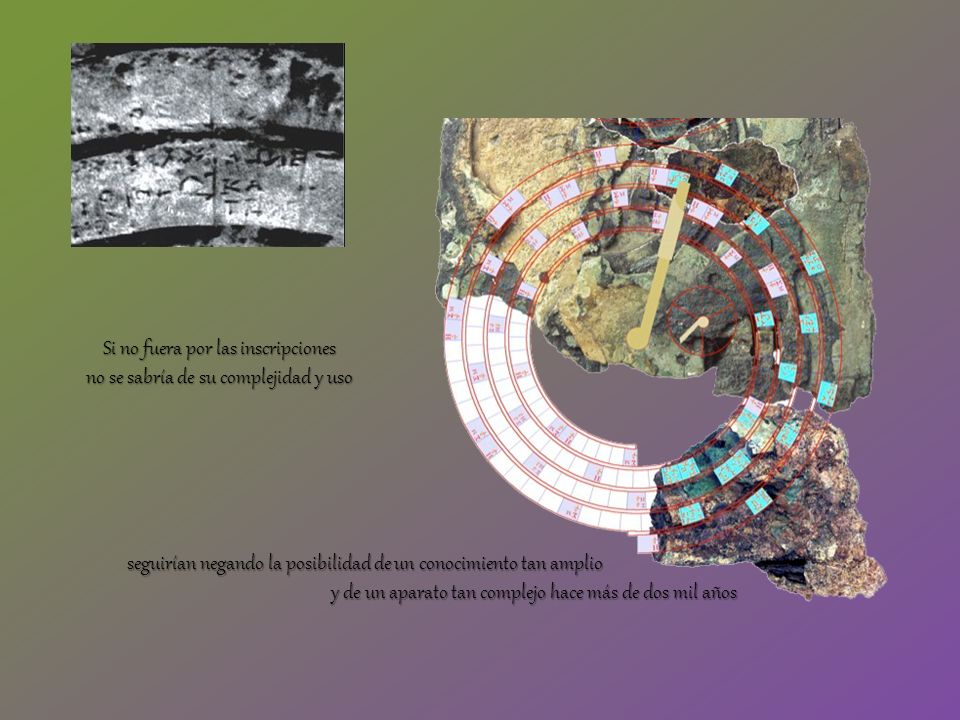

29 seguirían negando la posibilidad de un conocimiento tan amplio y de un aparato tan complejo hace más de dos mil años y de un aparato tan complejo hace más de dos mil años Si no fuera por las inscripciones no se sabría de su complejidad y uso

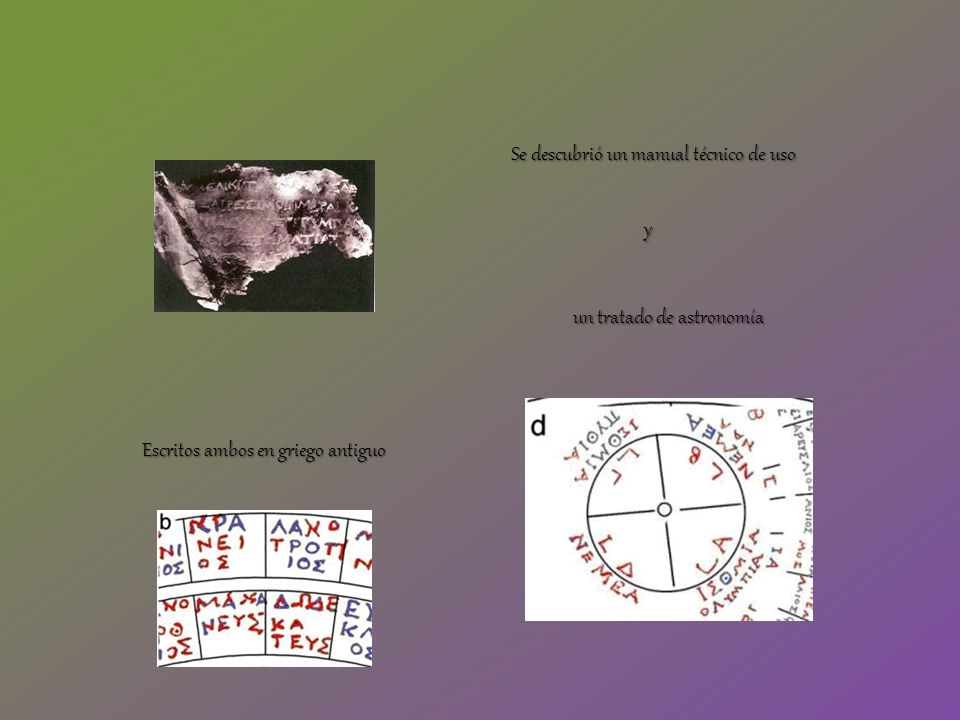

30 y Se descubrió un manual técnico de uso Escritos ambos en griego antiguo un tratado de astronomía

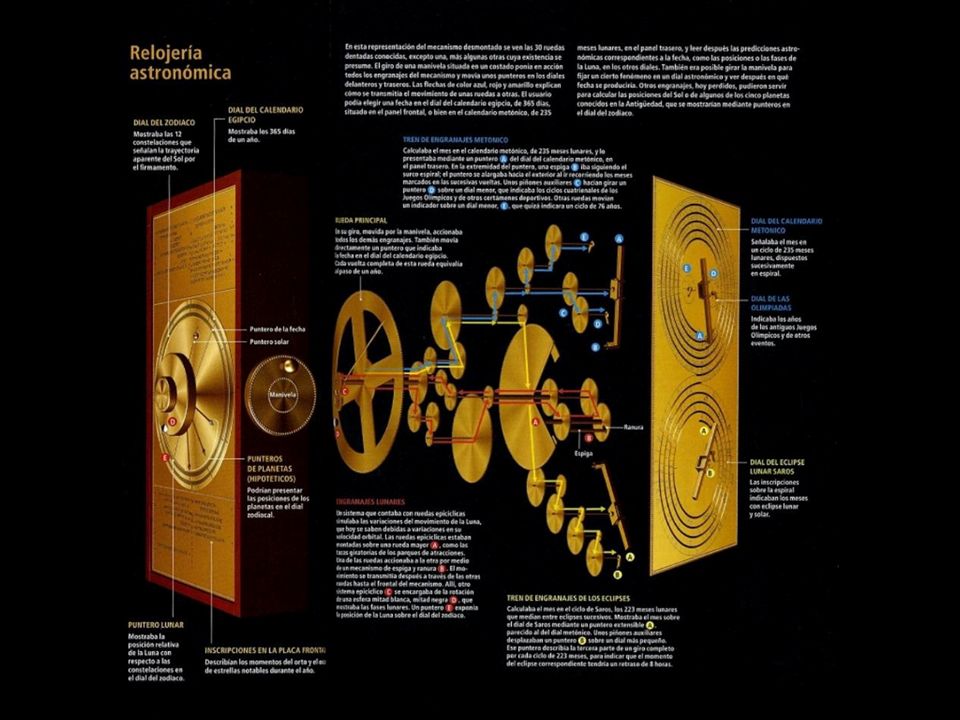

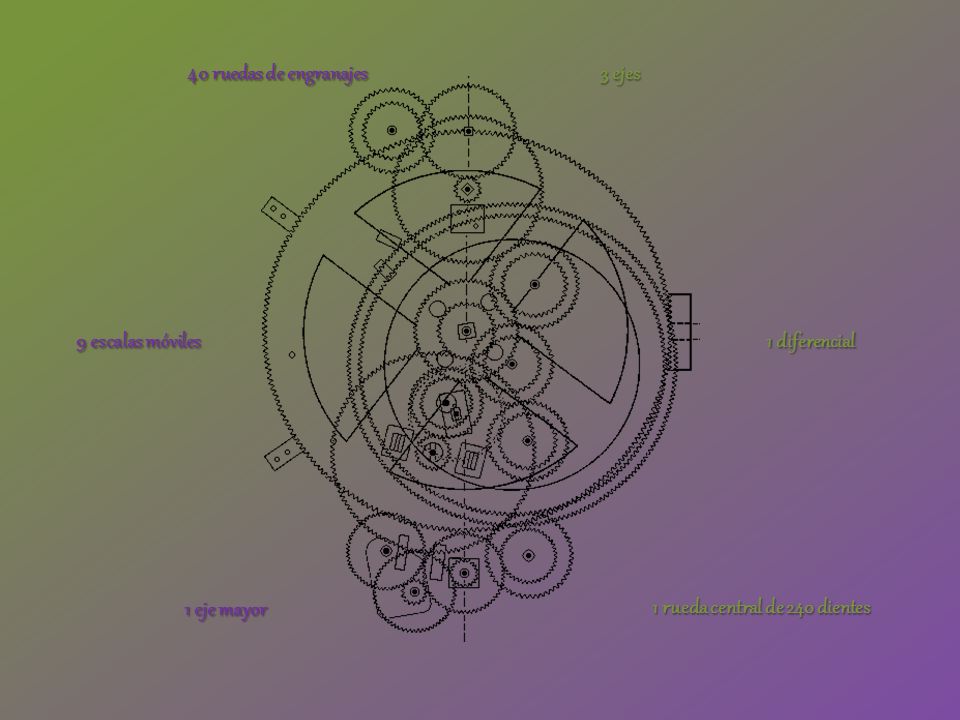

31 9 escalas móviles 40 ruedas de engranajes 1 diferencial 1 eje mayor 1 rueda central de 240 dientes 3 ejes

32

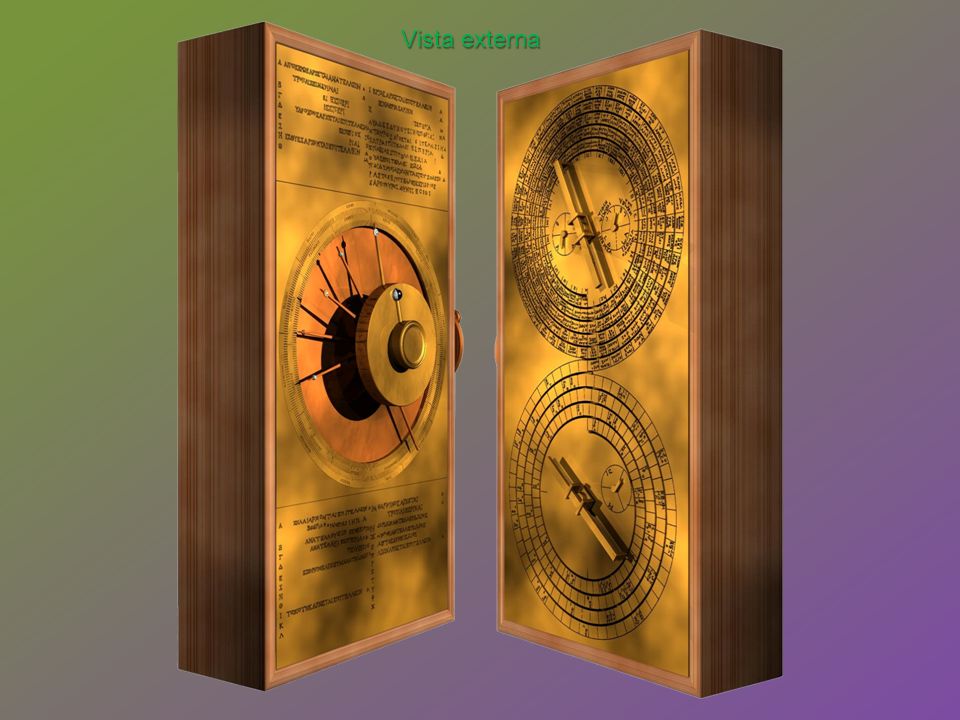

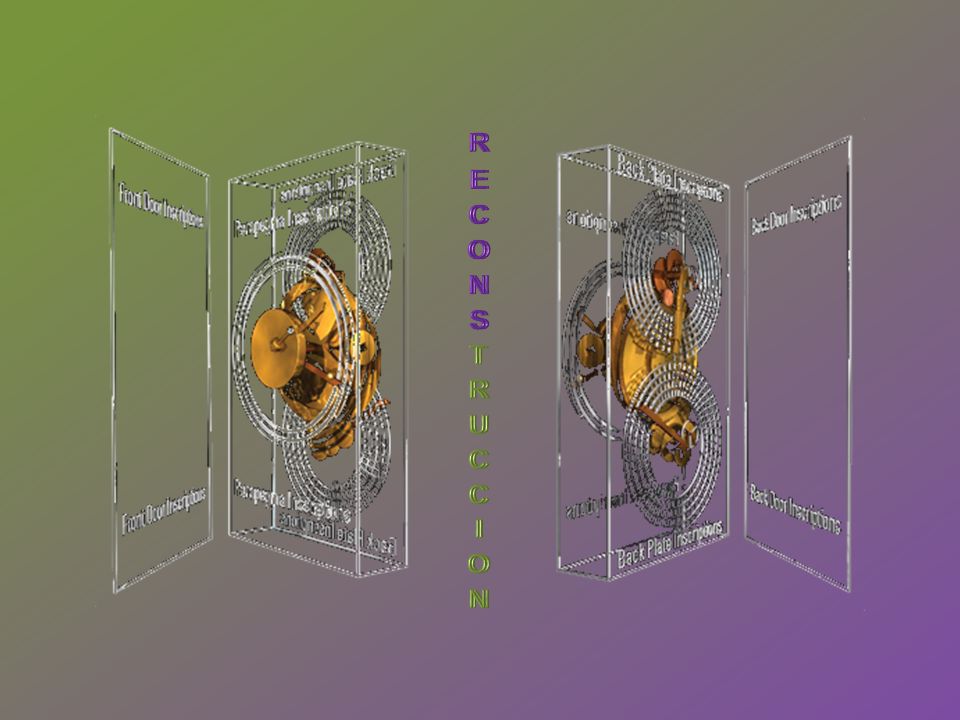

33 Vista externa

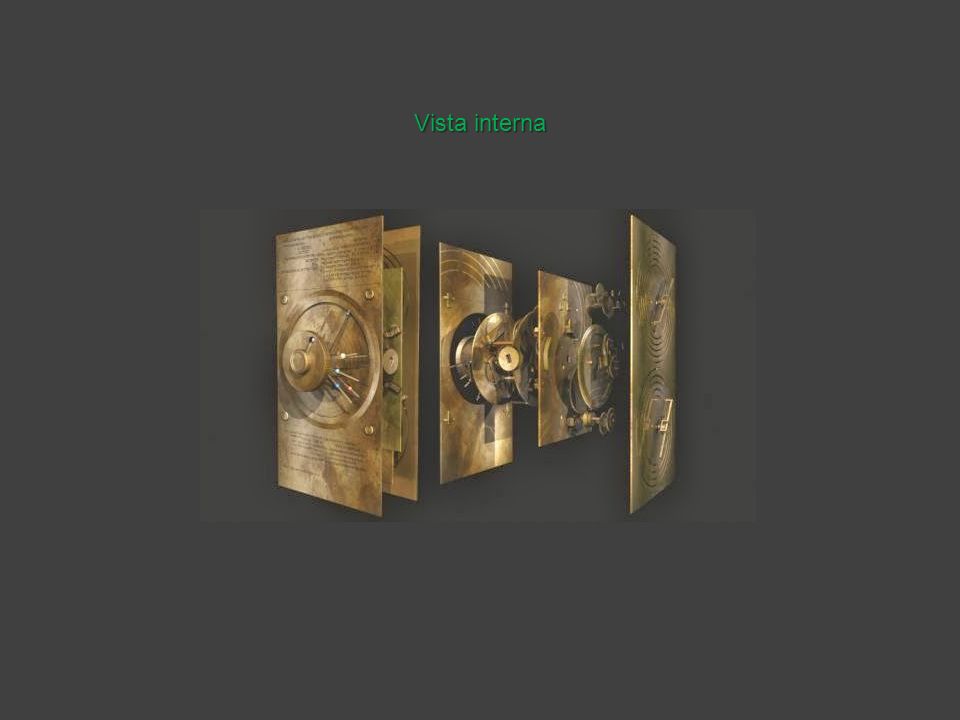

34 Vista interna

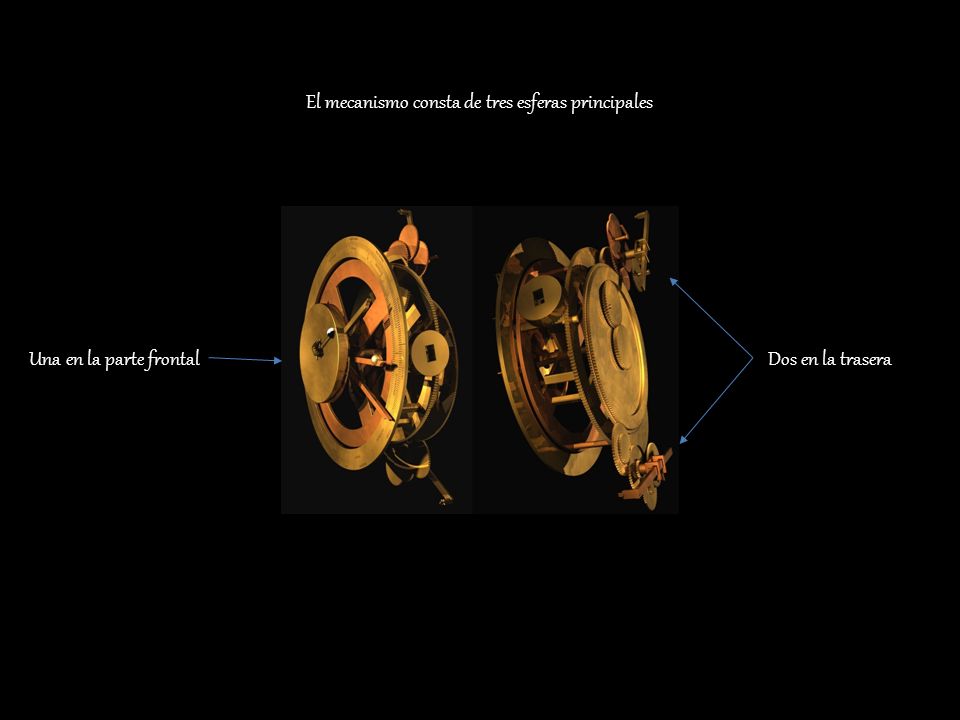

35 El mecanismo consta de tres esferas principales Dos en la trasera Una en la parte frontal

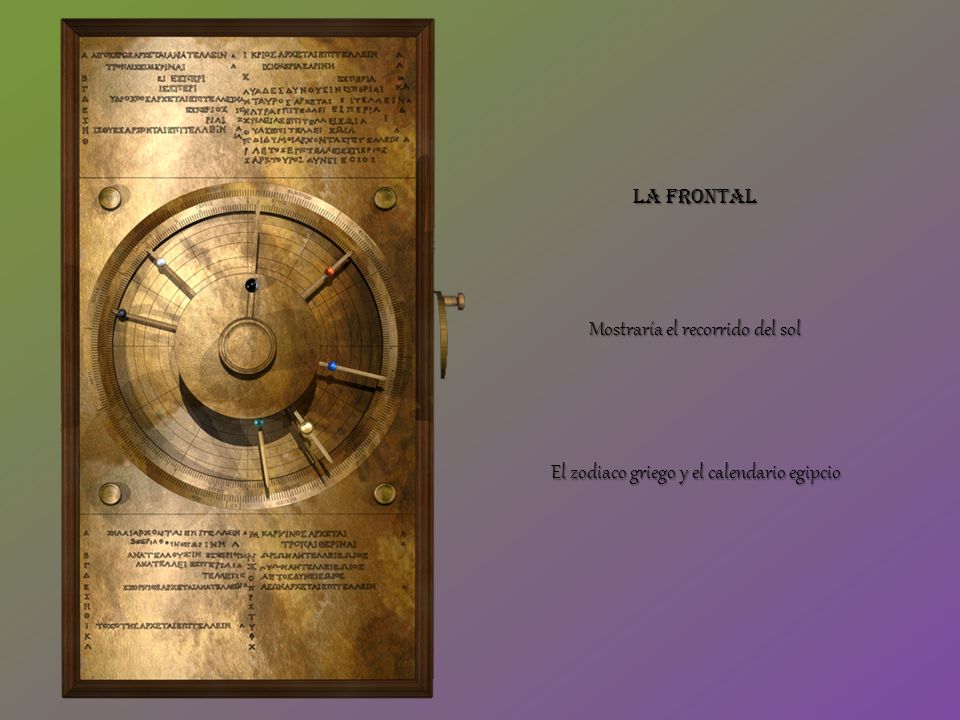

36 Mostraría el recorrido del sol El zodiaco griego y el calendario egipcio La frontal

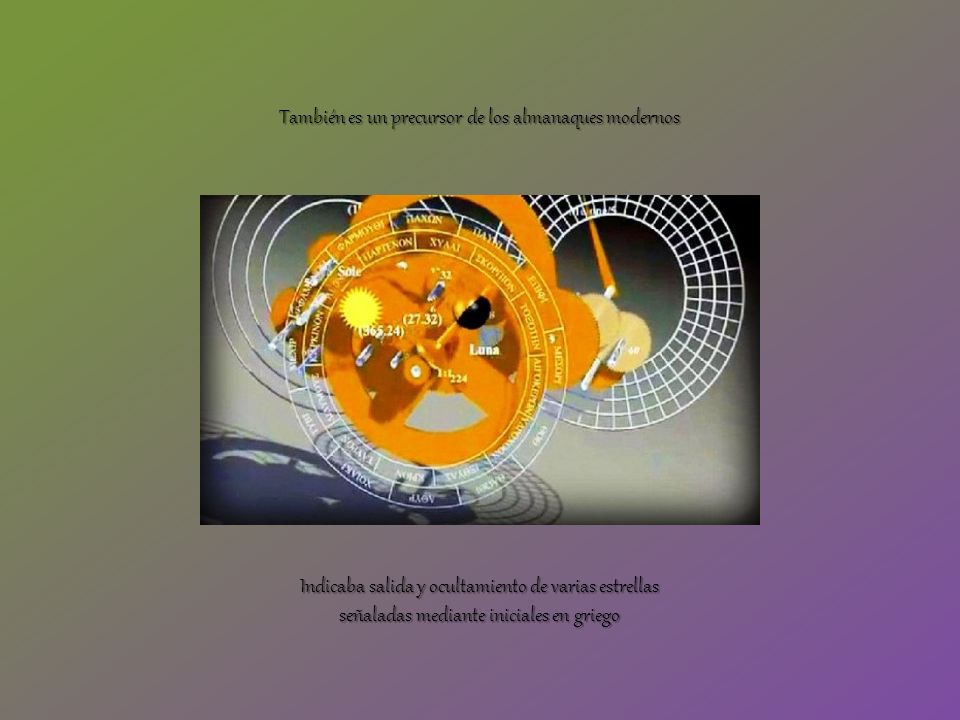

37 También es un precursor de los almanaques modernos Indicaba salida y ocultamiento de varias estrellas señaladas mediante iniciales en griego

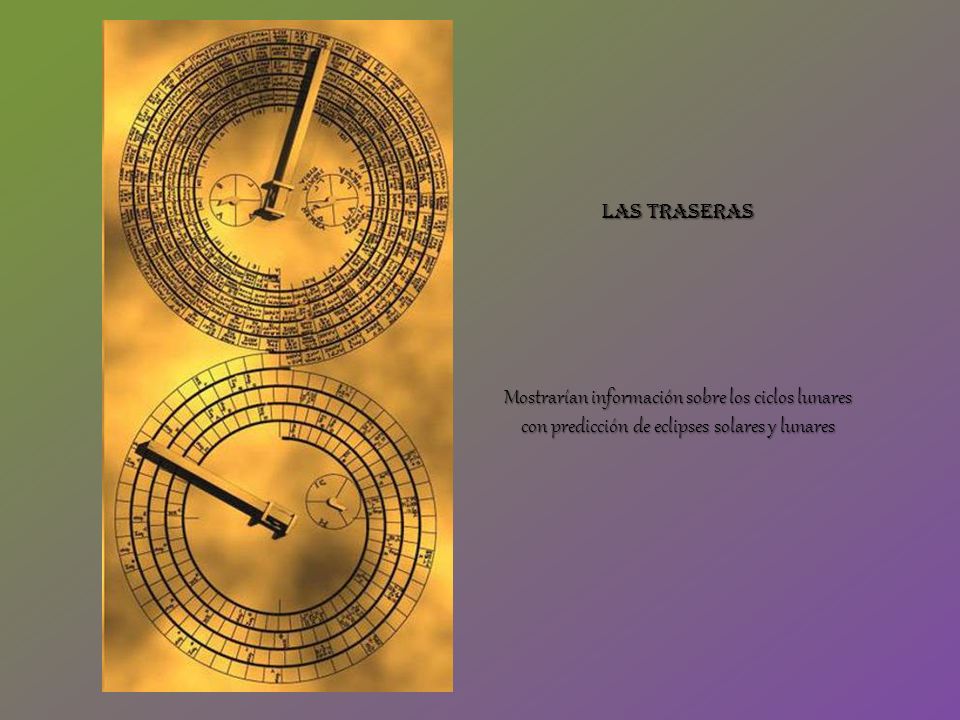

38 Mostrarían información sobre los ciclos lunares con predicción de eclipses solares y lunares Las traseras

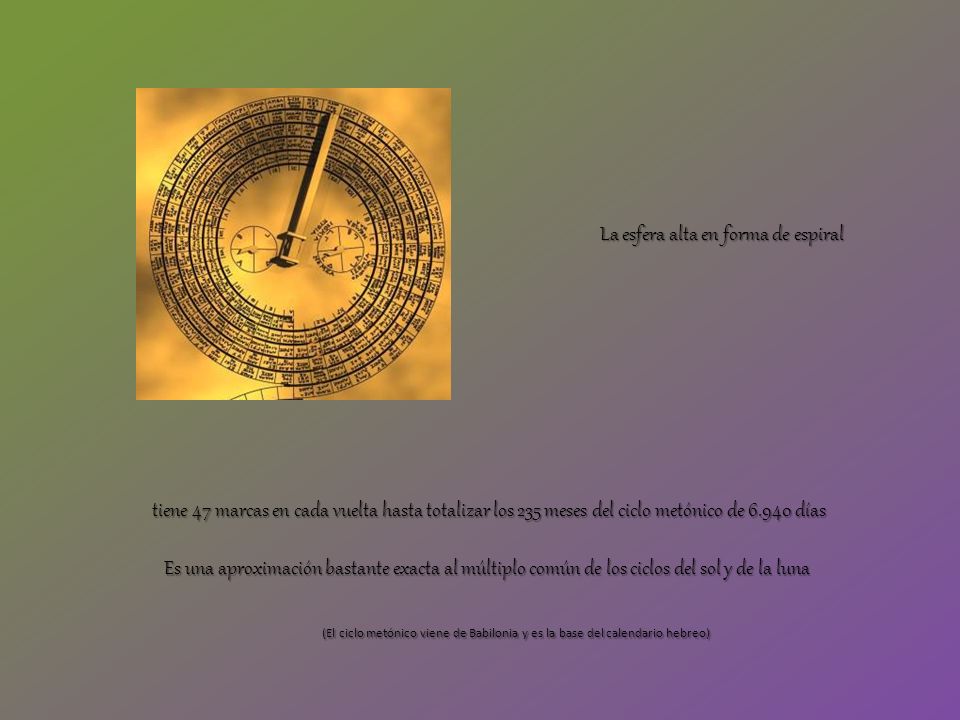

39 tiene 47 marcas en cada vuelta hasta totalizar los 235 meses del ciclo metónico de 6.940 días tiene 47 marcas en cada vuelta hasta totalizar los 235 meses del ciclo metónico de 6.940 días Es una aproximación bastante exacta al múltiplo común de los ciclos del sol y de la luna (El ciclo metónico viene de Babilonia y es la base del calendario hebreo) (El ciclo metónico viene de Babilonia y es la base del calendario hebreo) La esfera alta en forma de espiral

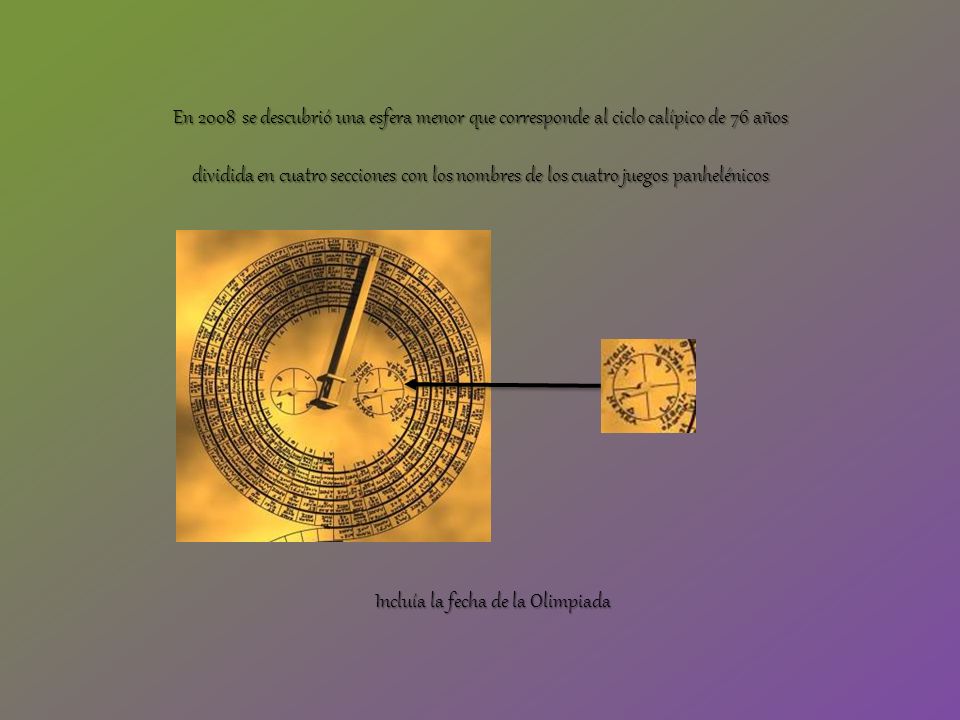

40 En 2008 se descubrió una esfera menor que corresponde al ciclo calípico de 76 años dividida en cuatro secciones con los nombres de los cuatro juegos panhelénicos Incluía la fecha de la Olimpiada

41 La esfera baja, también es espiral Tiene 223 divisiones que muestran los meses del ciclo de Saros Junto con el metónico, permite predecir los eclipses El ciclo de saros es un conjunto de eclipses que se repite cada 18 años Es el tiempo en el que la Tierra, la Luna y el Sol vuelven a ocupar las mismas posiciones relativas

42 También indicaría la posición de los planetas según inscripciones que hacen referencias a Marte y Venus Se sospecha que faltan partes perdidas donde estarían los indicadores de los otros planetas conocidos

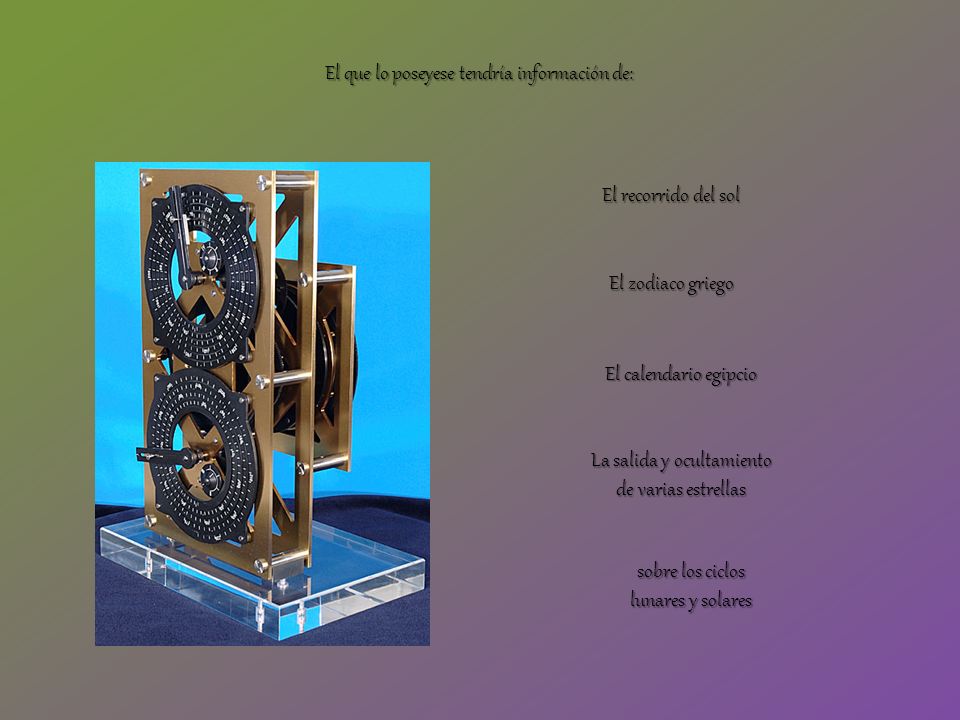

43 El recorrido del sol El zodiaco griego La salida y ocultamiento de varias estrellas sobre los ciclos lunares y solares El calendario egipcio El que lo poseyese tendría información de:

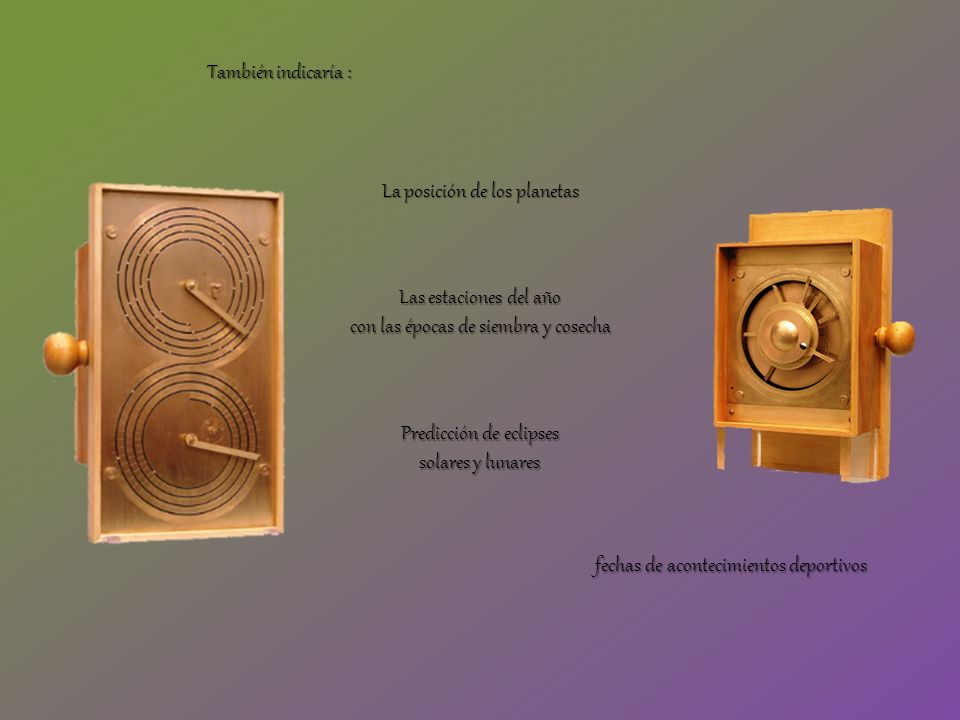

44 fechas de acontecimientos deportivos La posición de los planetas Predicción de eclipses solares y lunares Las estaciones del año con las épocas de siembra y cosecha También indicaría :

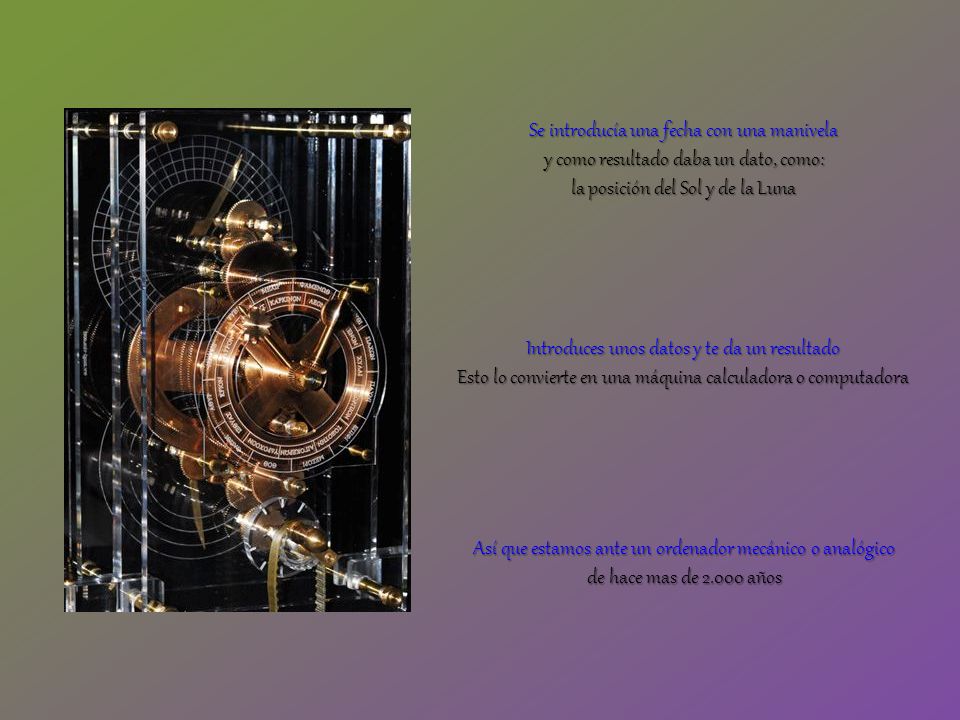

45 Se introducía una fecha con una manivela y como resultado daba un dato, como: la posición del Sol y de la Luna Introduces unos datos y te da un resultado Esto lo convierte en una máquina calculadora o computadora Así que estamos ante un ordenador mecánico o analógico de hace mas de 2.000 años

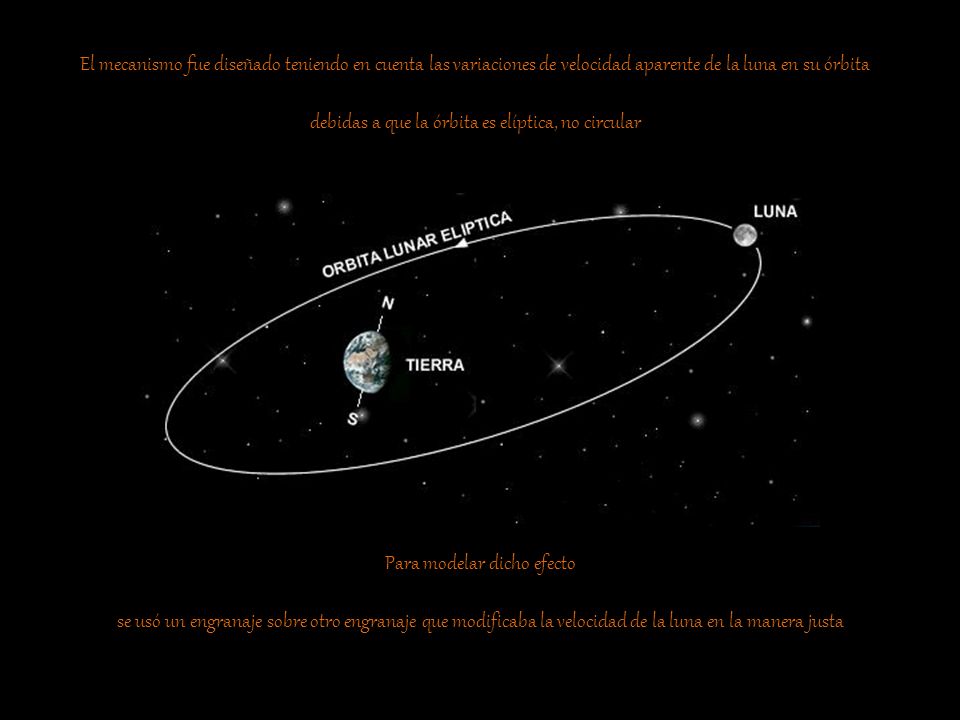

46 Para modelar dicho efecto se usó un engranaje sobre otro engranaje que modificaba la velocidad de la luna en la manera justa El mecanismo fue diseñado teniendo en cuenta las variaciones de velocidad aparente de la luna en su órbita debidas a que la órbita es elíptica, no circular

47 El diagrama zodiacal no está dividido en 12 zonas iguales sino que el centro estaba desplazado, como se ve en la figura: Estaba desplazado porque…

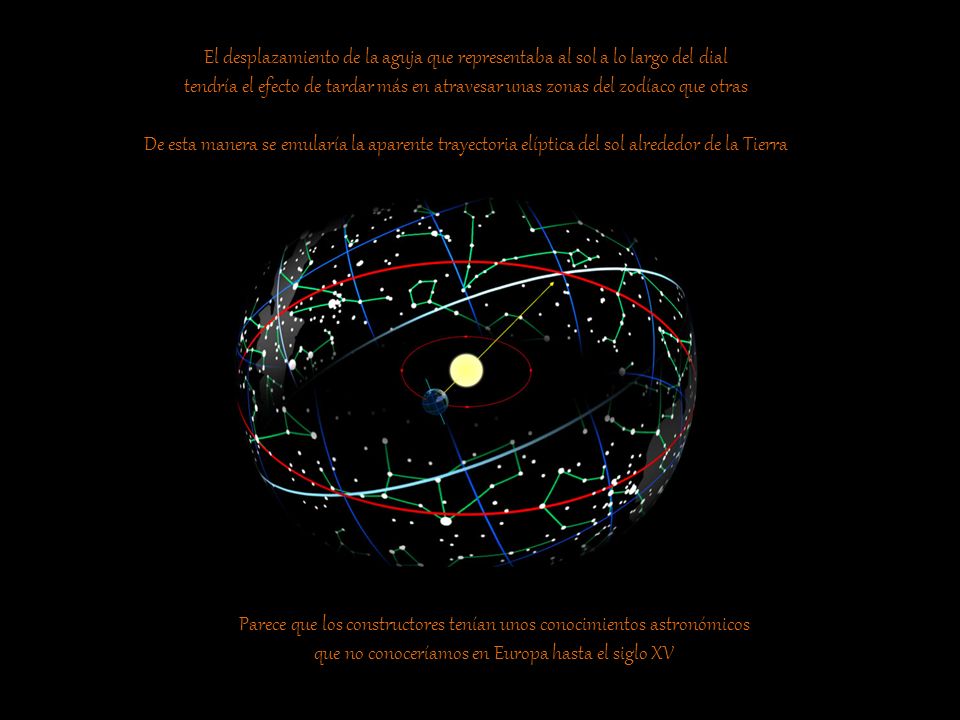

48 El desplazamiento de la aguja que representaba al sol a lo largo del dial tendría el efecto de tardar más en atravesar unas zonas del zodíaco que otras De esta manera se emularía la aparente trayectoria elíptica del sol alrededor de la Tierra Parece que los constructores tenían unos conocimientos astronómicos que no conoceríamos en Europa hasta el siglo XV

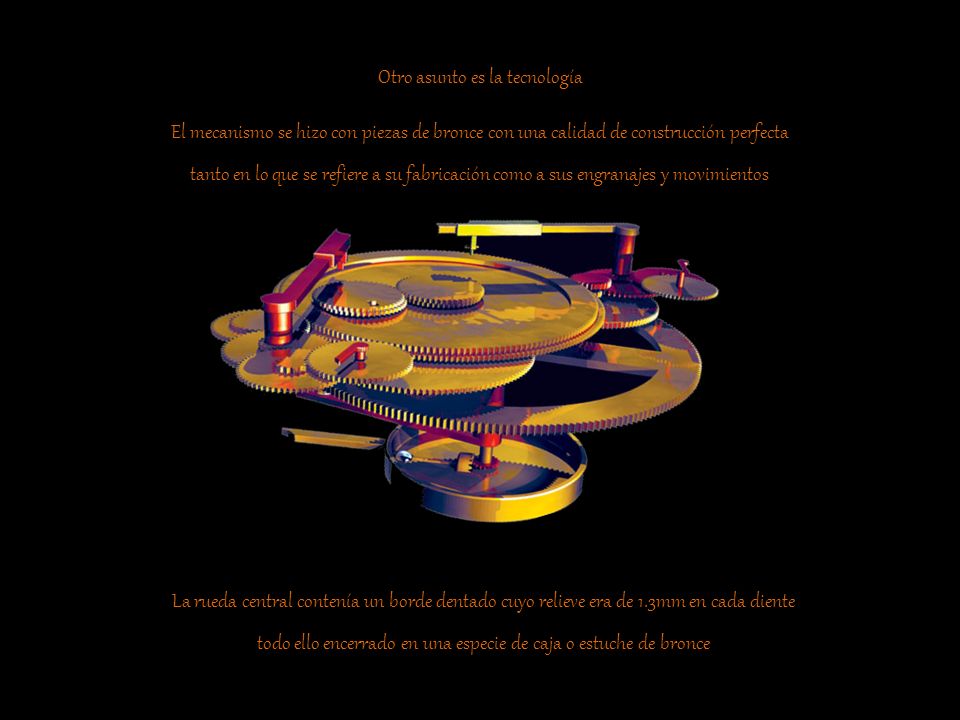

49 El mecanismo se hizo con piezas de bronce con una calidad de construcción perfecta tanto en lo que se refiere a su fabricación como a sus engranajes y movimientos La rueda central contenía un borde dentado cuyo relieve era de 1.3mm en cada diente todo ello encerrado en una especie de caja o estuche de bronce Otro asunto es la tecnología

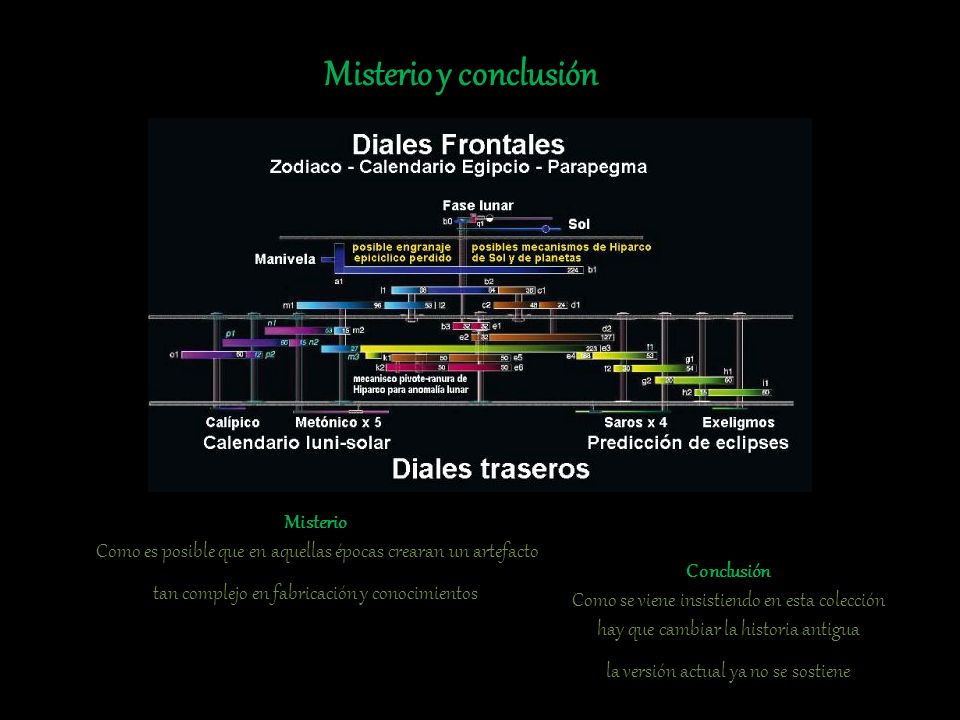

50 Conclusión Como se viene insistiendo en esta colección hay que cambiar la historia antigua la versión actual ya no se sostiene Misterio y conclusión Misterio Como es posible que en aquellas épocas crearan un artefacto tan complejo en fabricación y conocimientos Como es posible que en aquellas épocas crearan un artefacto tan complejo en fabricación y conocimientos

51

52 FIN
