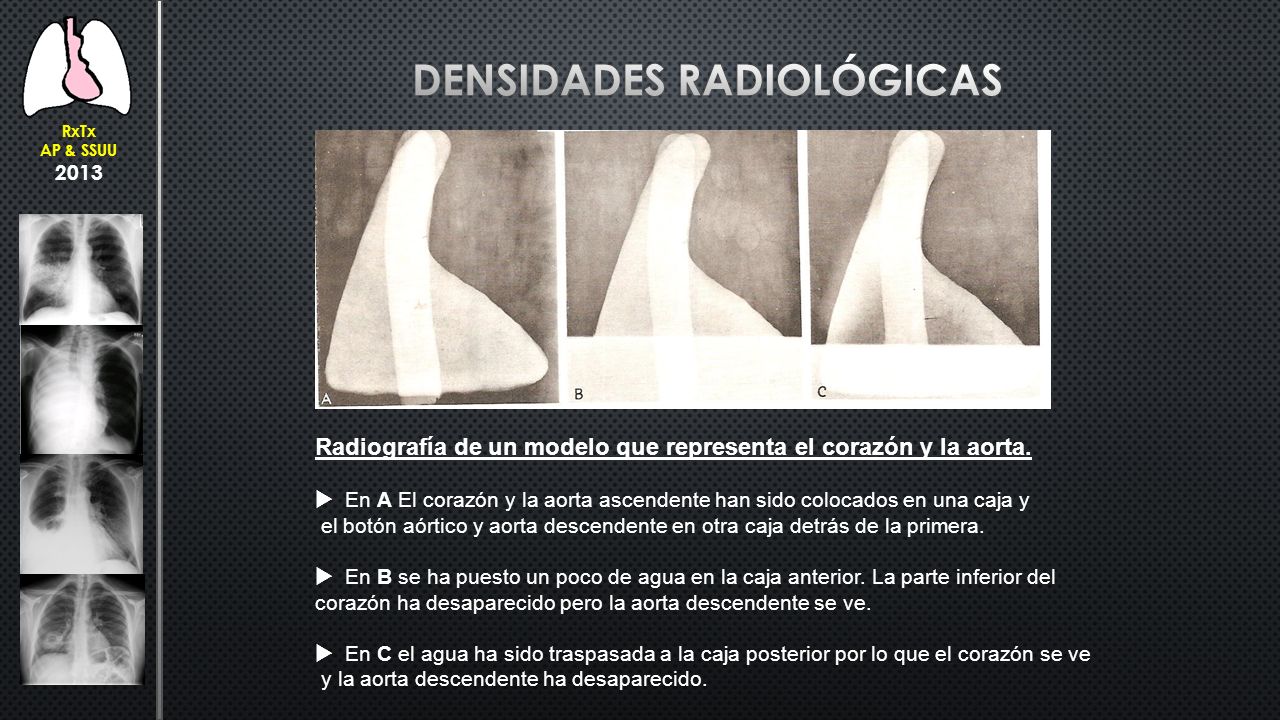

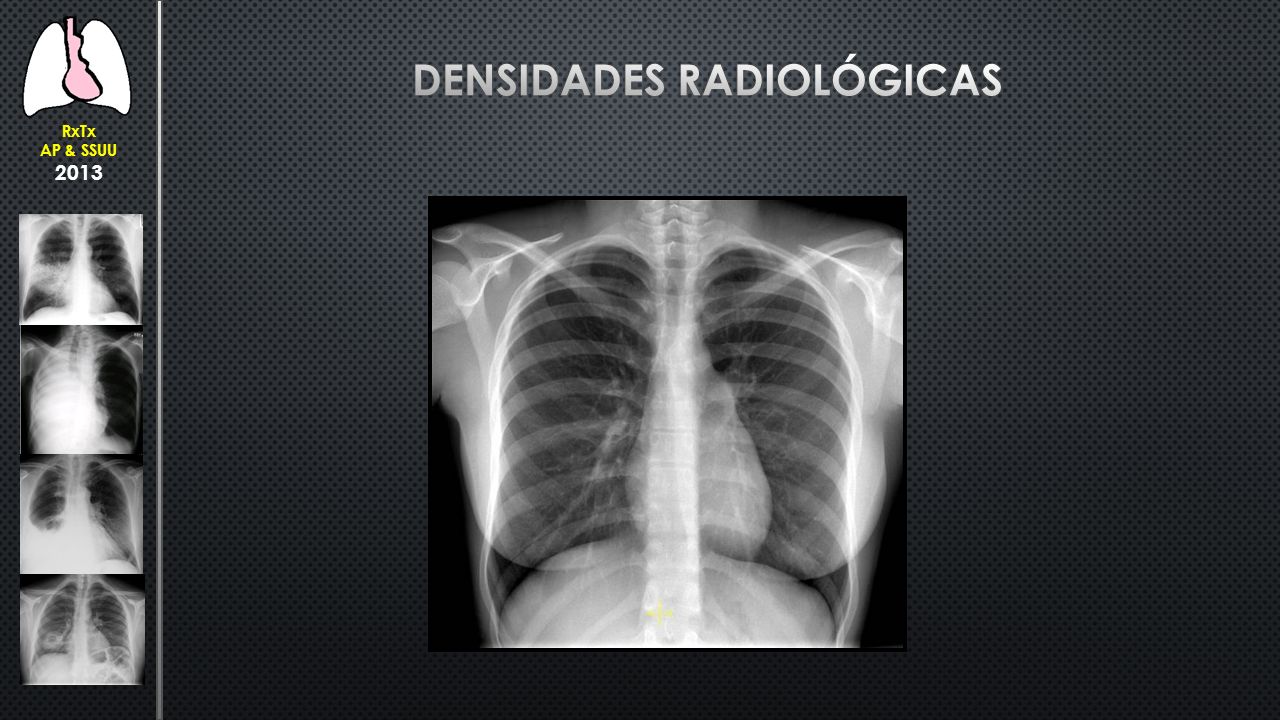

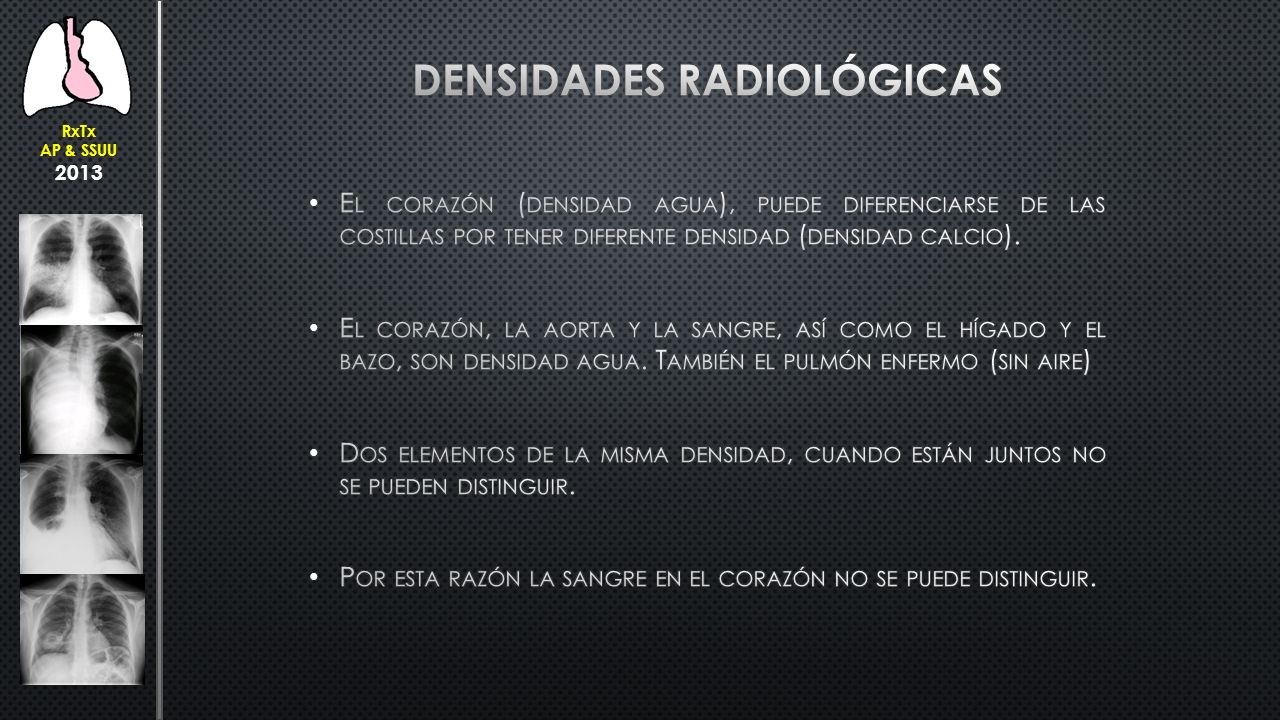

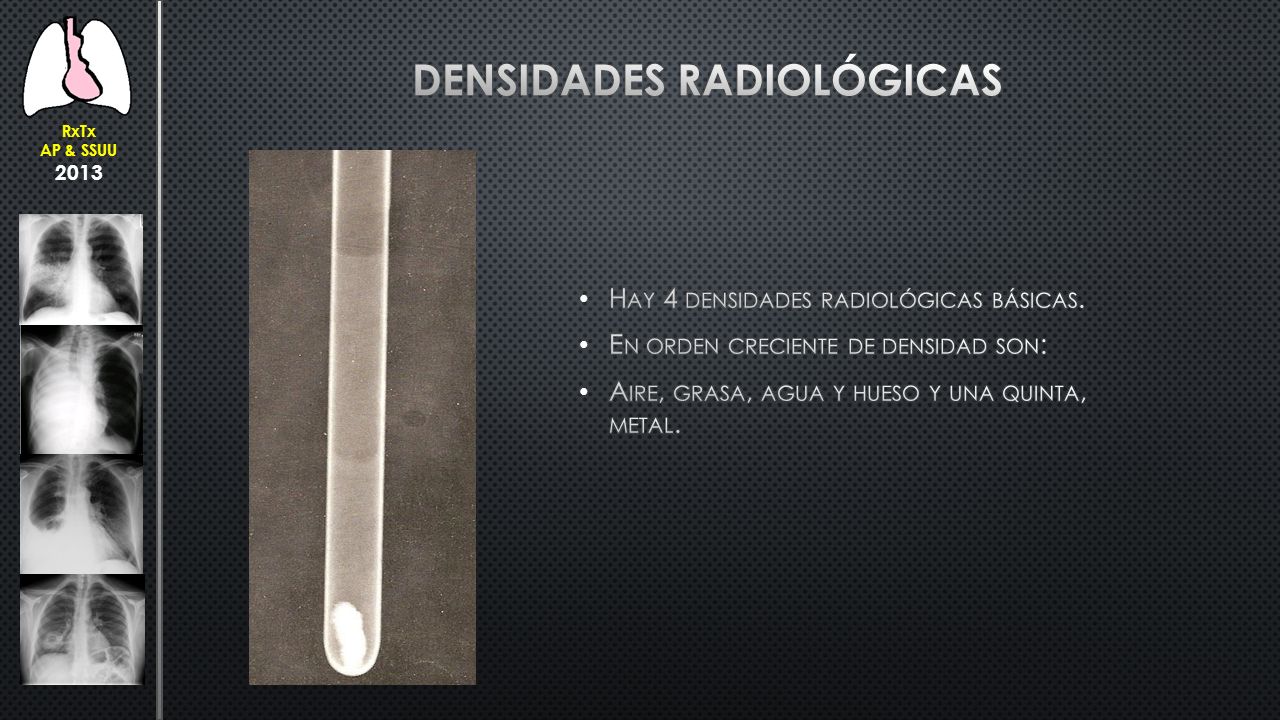

6 RxTx AP & SSUU 2013 Radiografía de un modelo que representa el corazón y la aorta.  En A El corazón y la aorta ascendente han sido colocados en una caja y el botón aórtico y aorta descendente en otra caja detrás de la primera.  En B se ha puesto un poco de agua en la caja anterior. La parte inferior del corazón ha desaparecido pero la aorta descendente se ve.  En C el agua ha sido traspasada a la caja posterior por lo que el corazón se ve y la aorta descendente ha desaparecido.

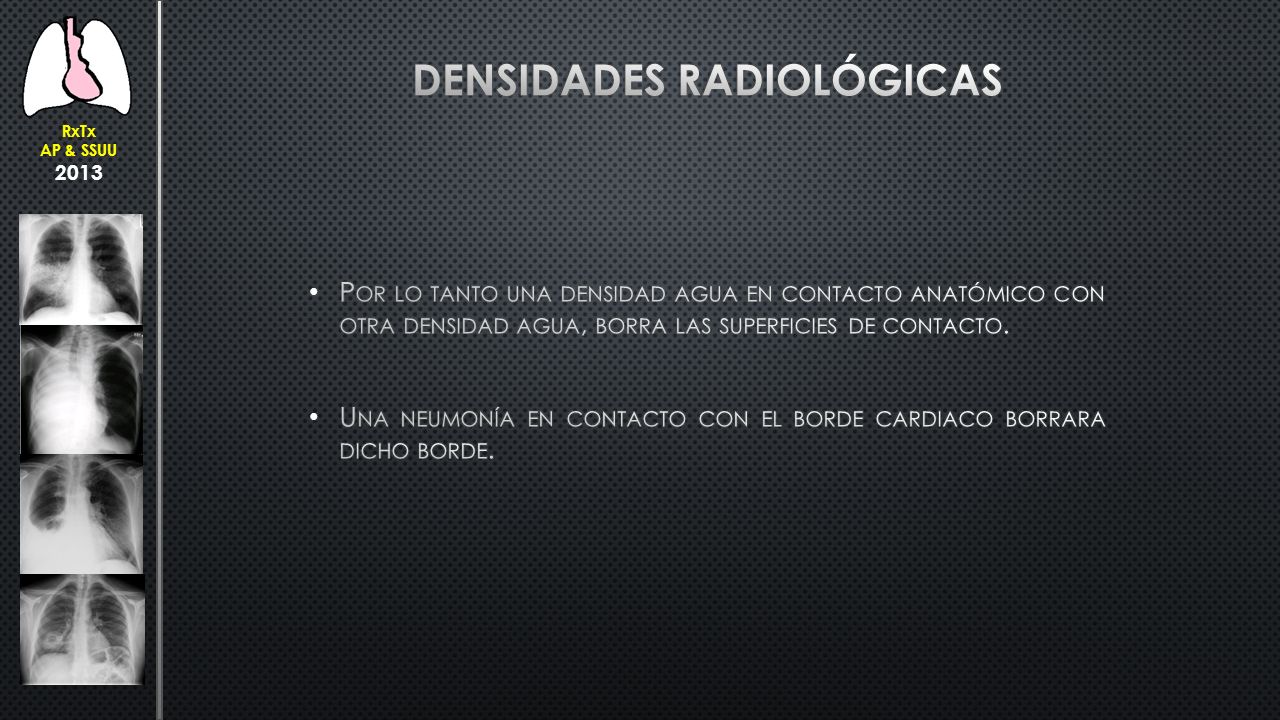

7 RxTx AP & SSUU 2013

8 RxTx AP & SSUU 2013

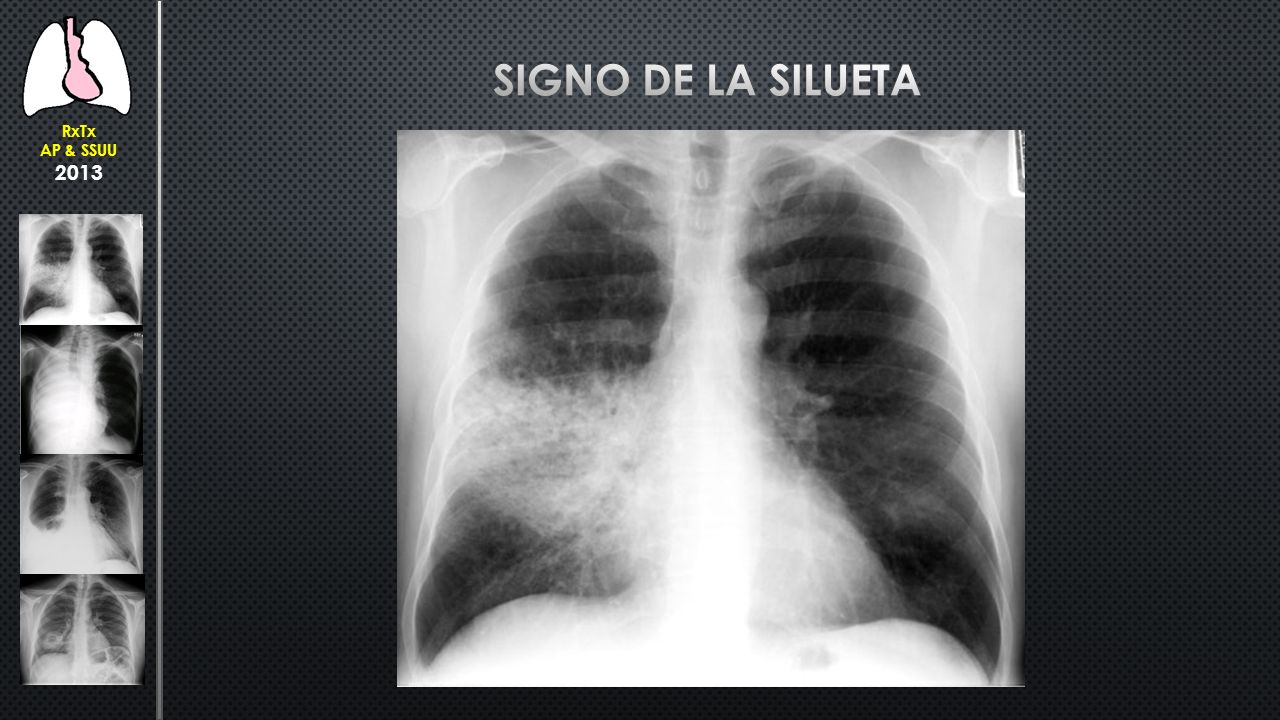

9 RxTx AP & SSUU 2013

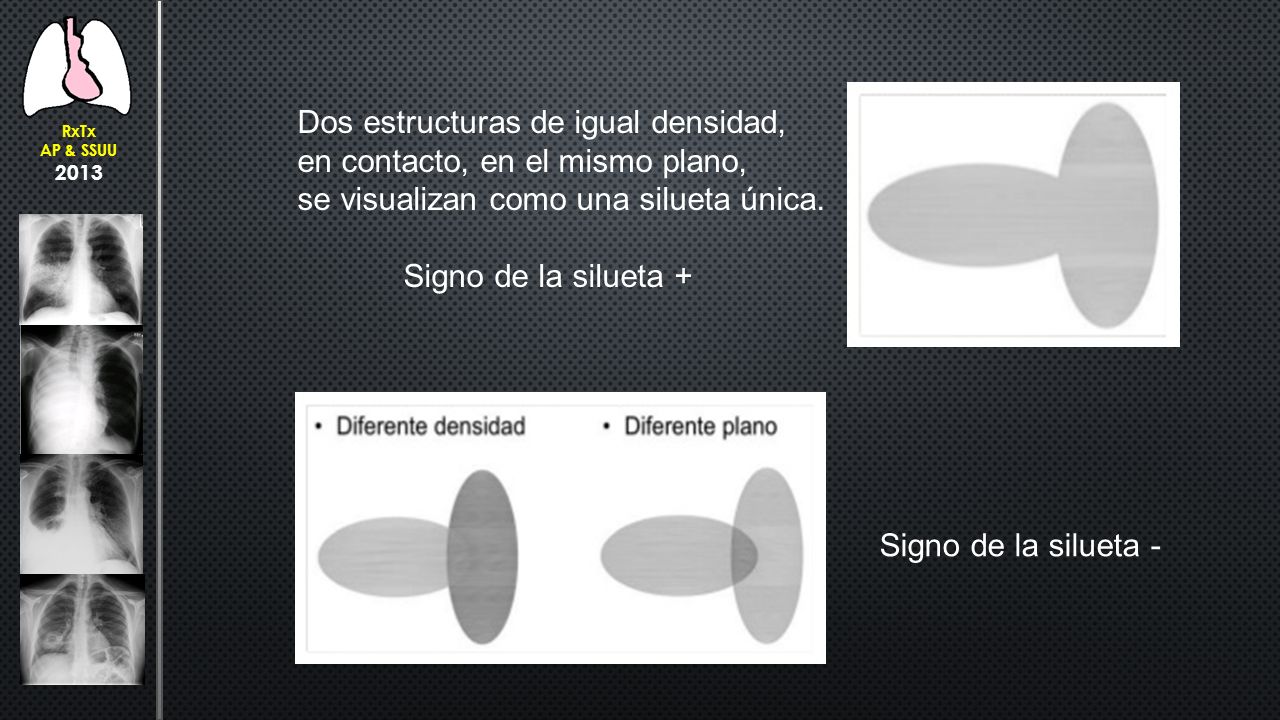

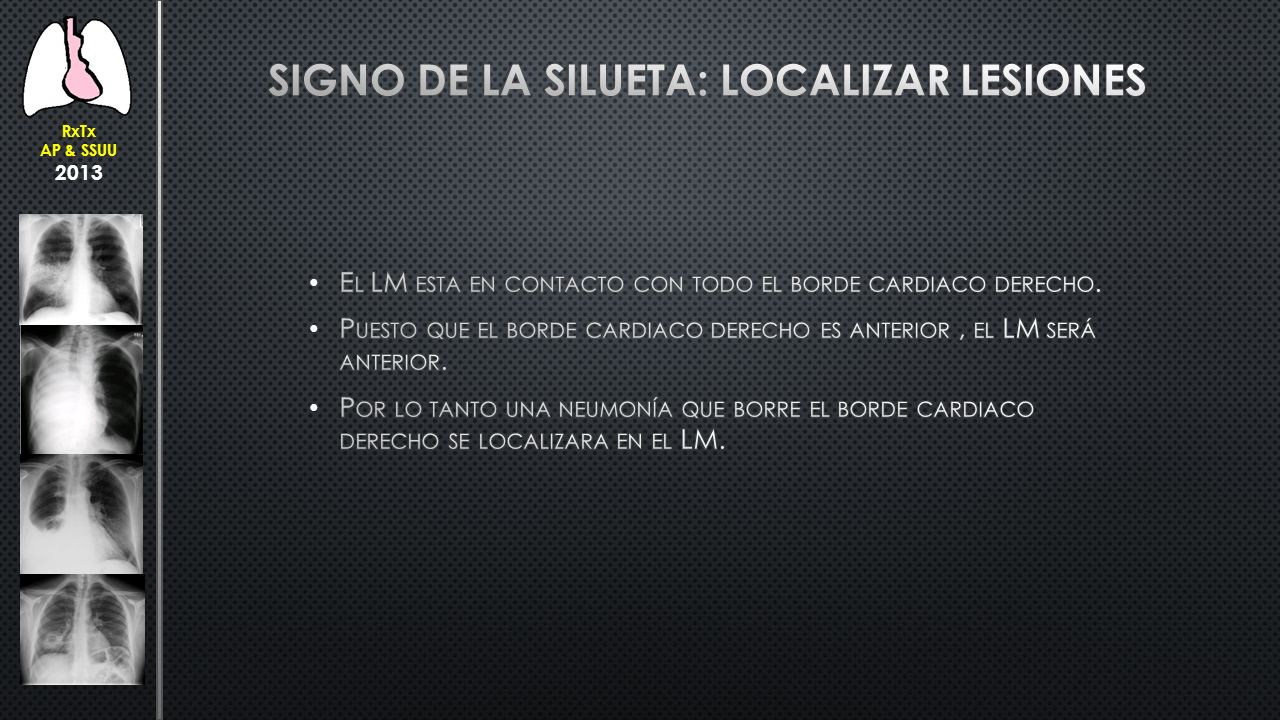

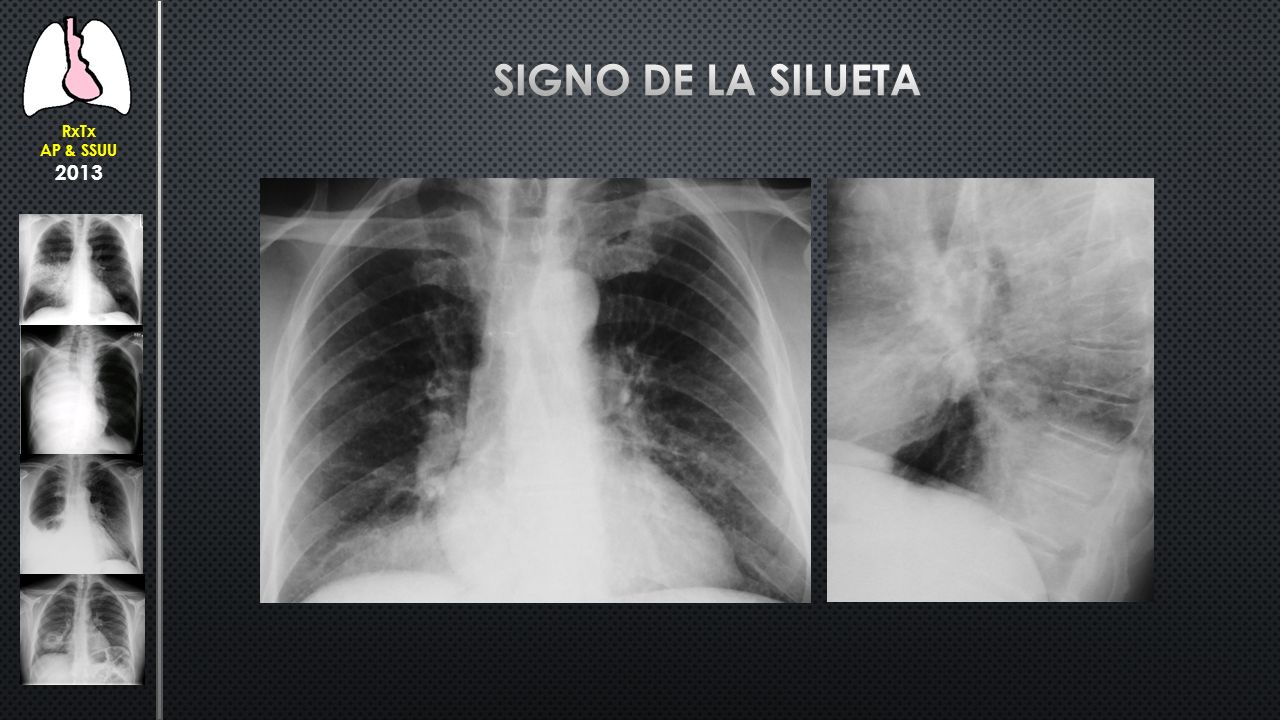

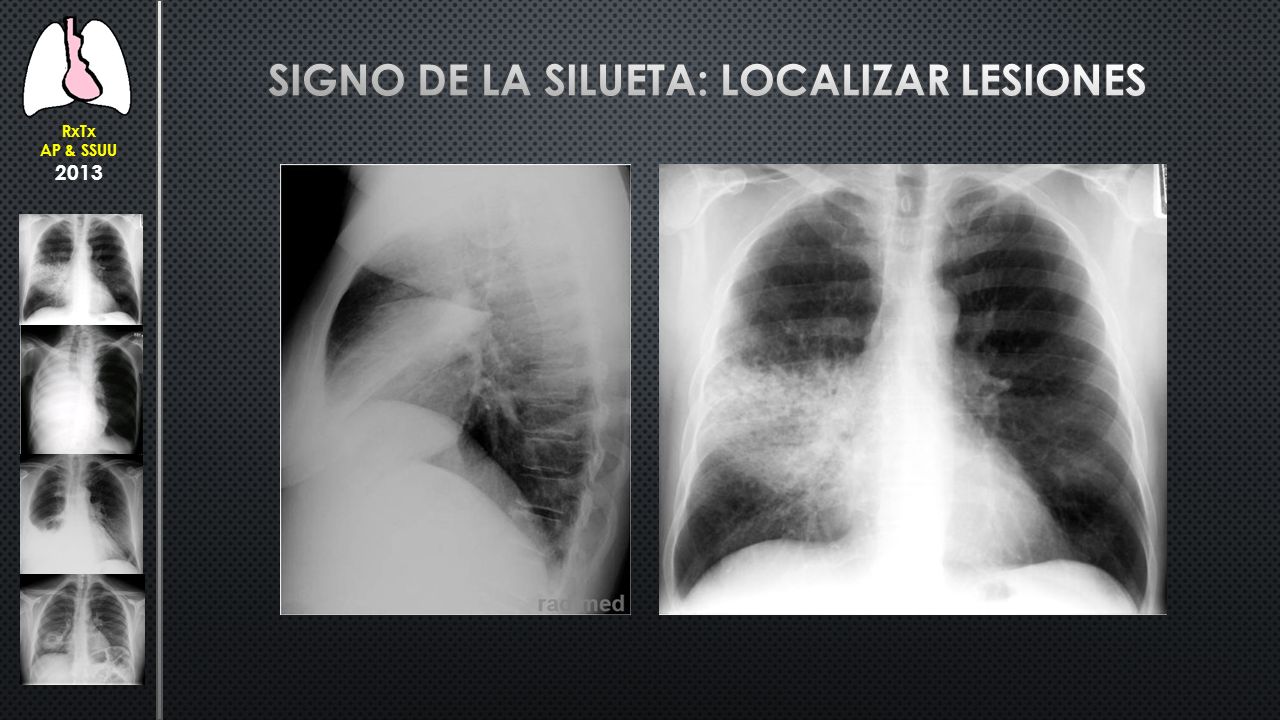

10 RxTx AP & SSUU 2013 Dos estructuras de igual densidad, en contacto, en el mismo plano, se visualizan como una silueta única. Signo de la silueta + Signo de la silueta -
