Iteso Agosto/2002 LFCS Proceso de Manufactura

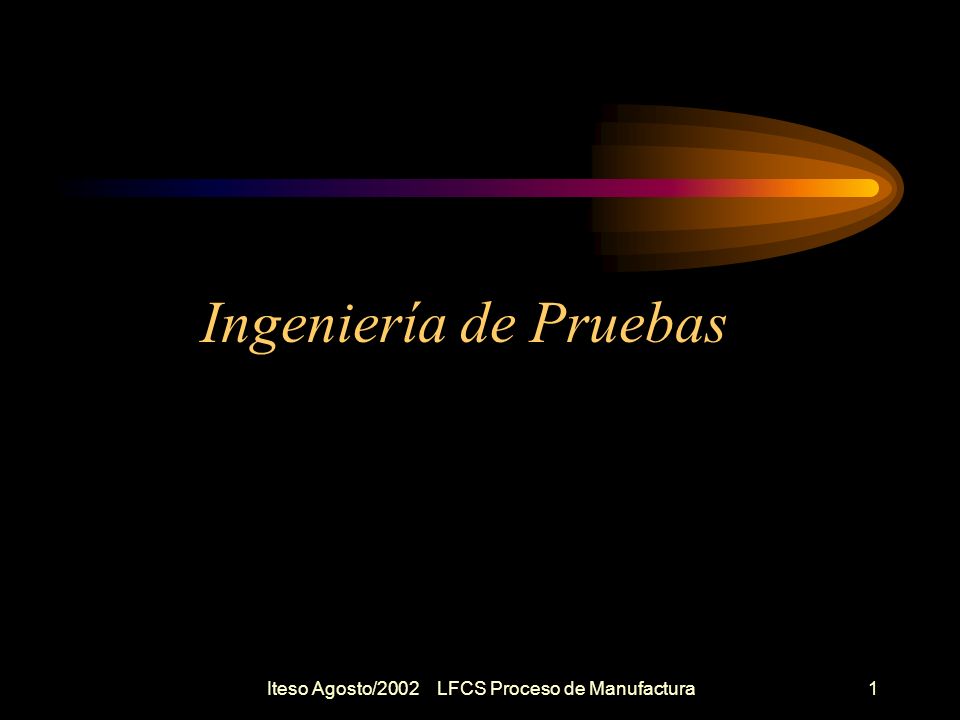

Ingeniería de Pruebas Iteso Agosto/ LFCS Proceso de Manufactura
2
El proceso de manufactura de tarjetas electrónicas

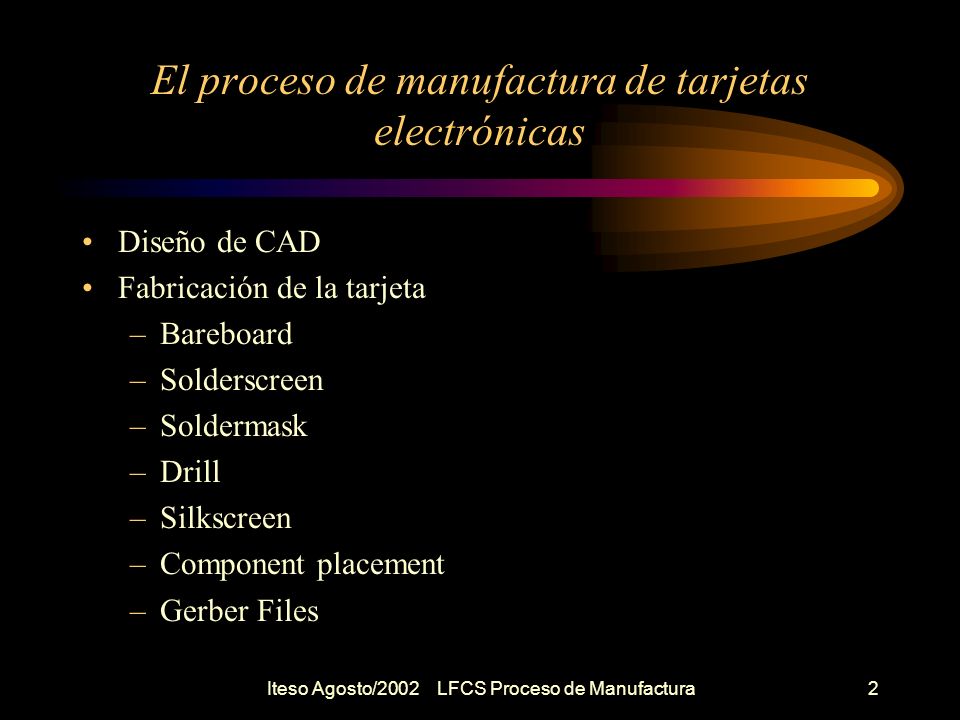

Diseño de CAD Fabricación de la tarjeta Bareboard Solderscreen Soldermask Drill Silkscreen Component placement Gerber Files Iteso Agosto/ LFCS Proceso de Manufactura
3
El proceso de manufactura de tarjetas electrónicas

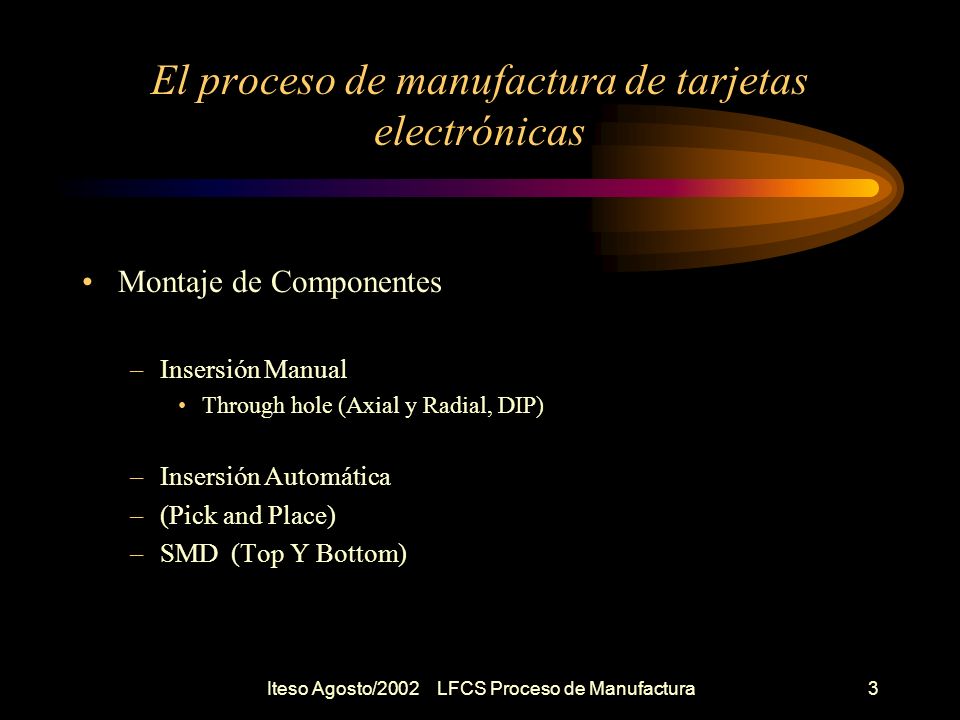

Montaje de Componentes Insersión Manual Through hole (Axial y Radial, DIP) Insersión Automática (Pick and Place) SMD (Top Y Bottom) Iteso Agosto/ LFCS Proceso de Manufactura
4
El proceso de manufactura de tarjetas electrónicas

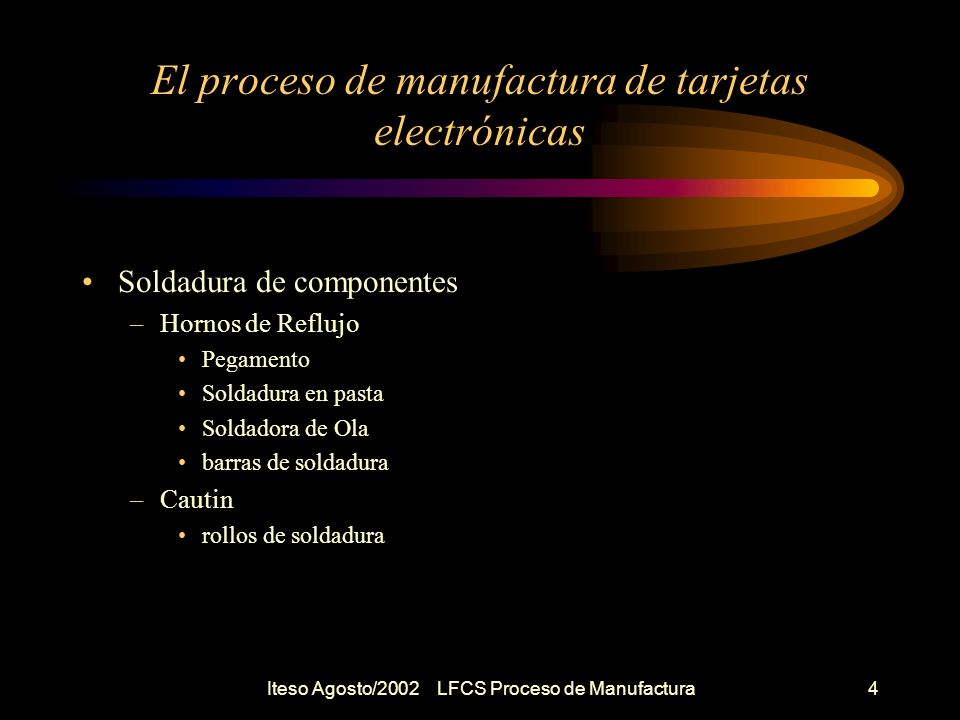

Soldadura de componentes Hornos de Reflujo Pegamento Soldadura en pasta Soldadora de Ola barras de soldadura Cautin rollos de soldadura Iteso Agosto/ LFCS Proceso de Manufactura
5
El proceso de manufactura de tarjetas electrónicas

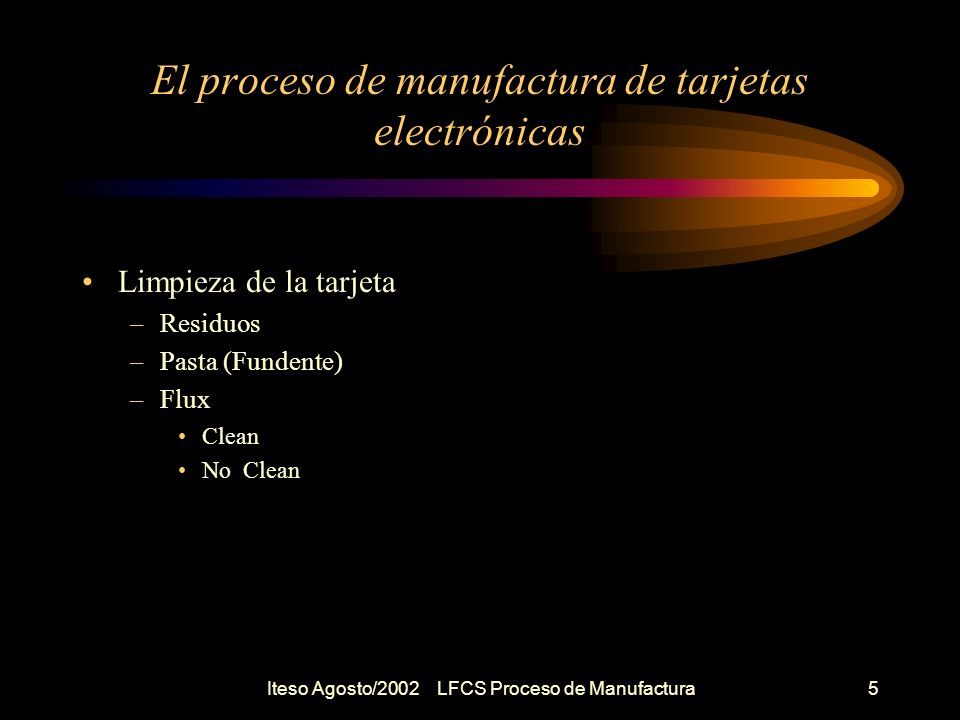

Limpieza de la tarjeta Residuos Pasta (Fundente) Flux Clean No Clean Iteso Agosto/ LFCS Proceso de Manufactura
6
El proceso de manufactura de tarjetas electrónicas

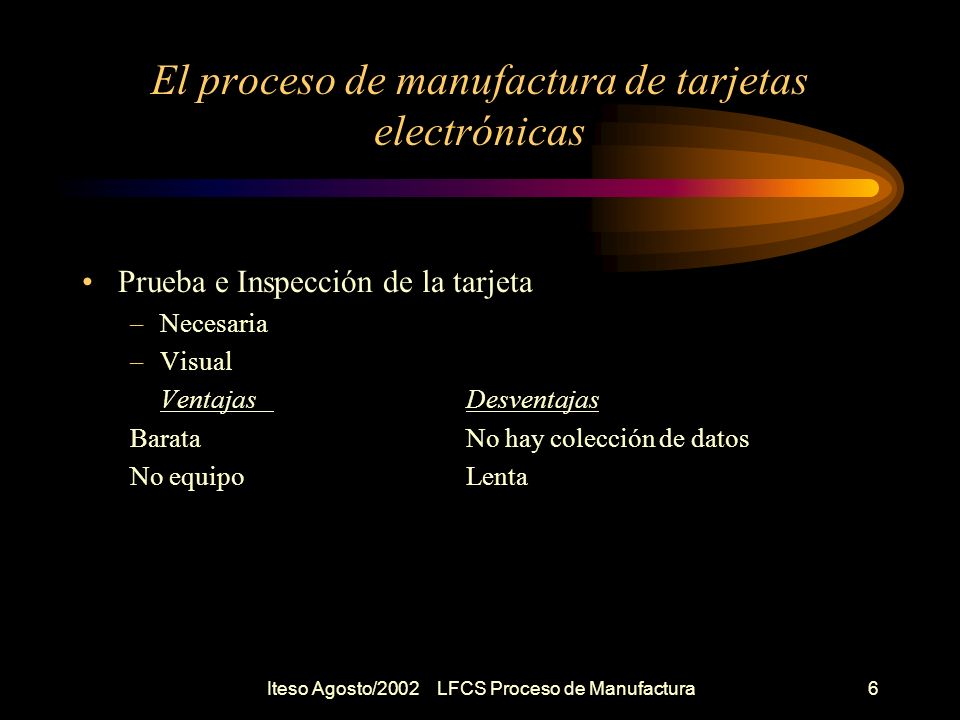

Prueba e Inspección de la tarjeta Necesaria Visual Ventajas Desventajas Barata No hay colección de datos No equipo Lenta Iteso Agosto/ LFCS Proceso de Manufactura
7
El proceso de manufactura de tarjetas electrónicas

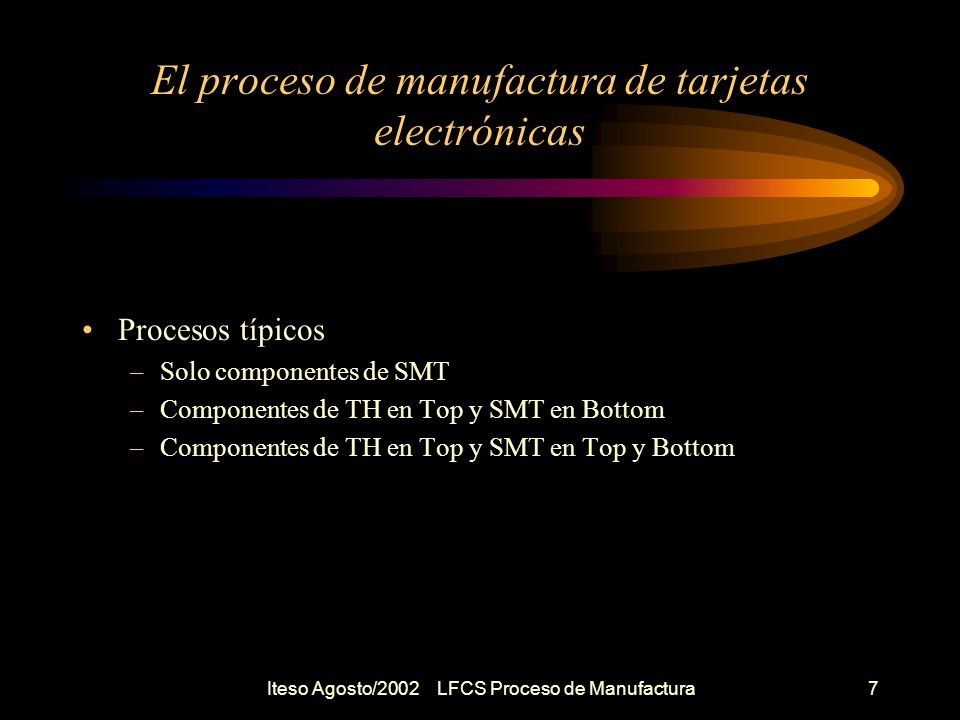

Procesos típicos Solo componentes de SMT Componentes de TH en Top y SMT en Bottom Componentes de TH en Top y SMT en Top y Bottom Iteso Agosto/ LFCS Proceso de Manufactura
8
El proceso de manufactura de tarjetas electrónicas

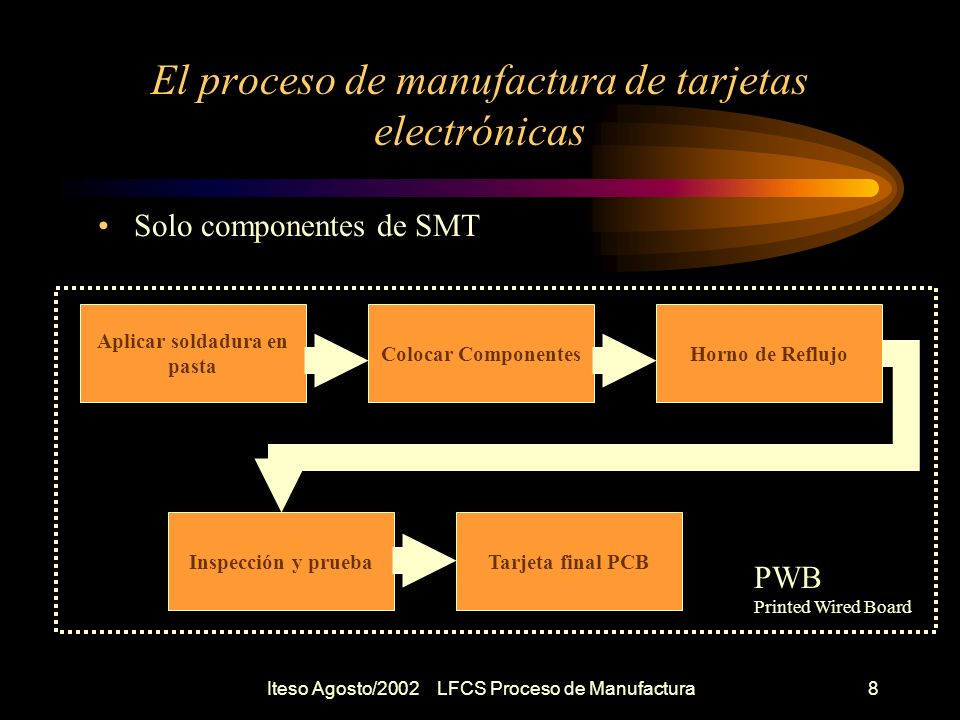

Solo componentes de SMT Aplicar soldadura en pasta Colocar Componentes Horno de Reflujo Inspección y prueba Tarjeta final PCB PWB Printed Wired Board Iteso Agosto/ LFCS Proceso de Manufactura
9
El proceso de manufactura de tarjetas electrónicas

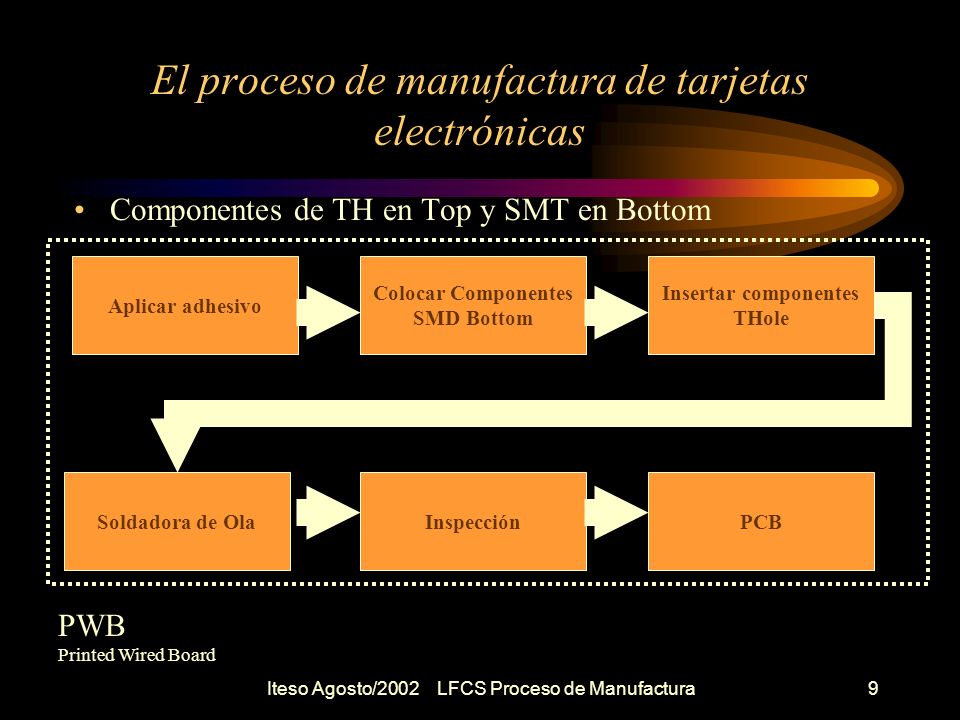

Componentes de TH en Top y SMT en Bottom Aplicar adhesivo Colocar Componentes SMD Bottom Insertar componentes THole Soldadora de Ola Inspección PCB PWB Printed Wired Board Iteso Agosto/ LFCS Proceso de Manufactura
10
El proceso de manufactura de tarjetas electrónicas

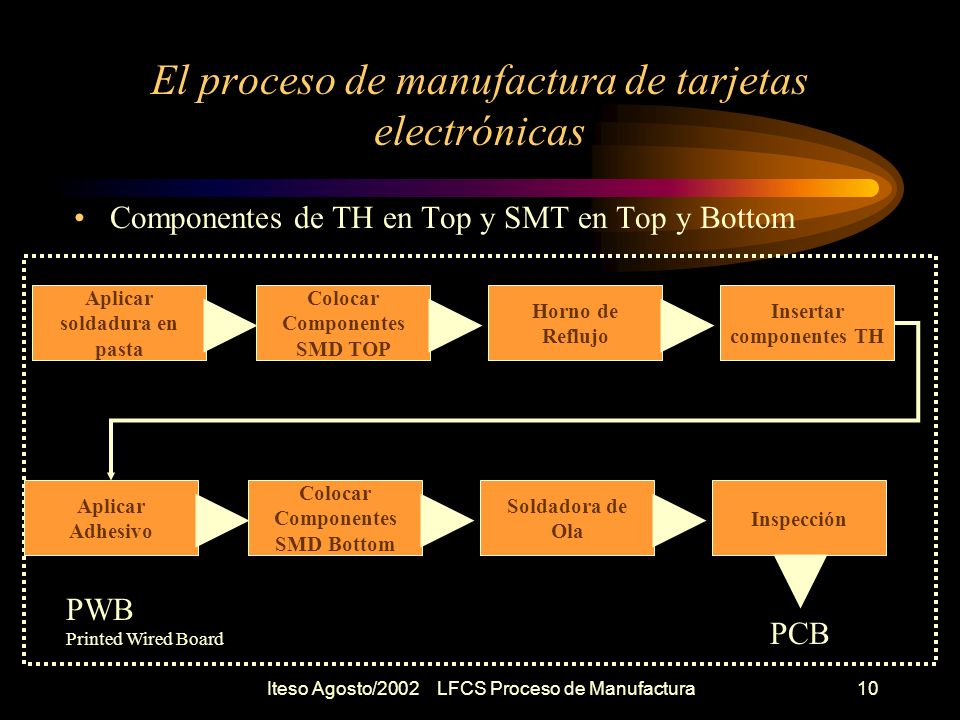

Componentes de TH en Top y SMT en Top y Bottom Aplicar soldadura en pasta Colocar Componentes SMD TOP Horno de Reflujo Insertar componentes TH Aplicar Adhesivo Colocar Componentes SMD Bottom Soldadora de Ola Inspección PWB Printed Wired Board PCB Iteso Agosto/ LFCS Proceso de Manufactura
11
Iteso Agosto/2002 LFCS Proceso de Manufactura

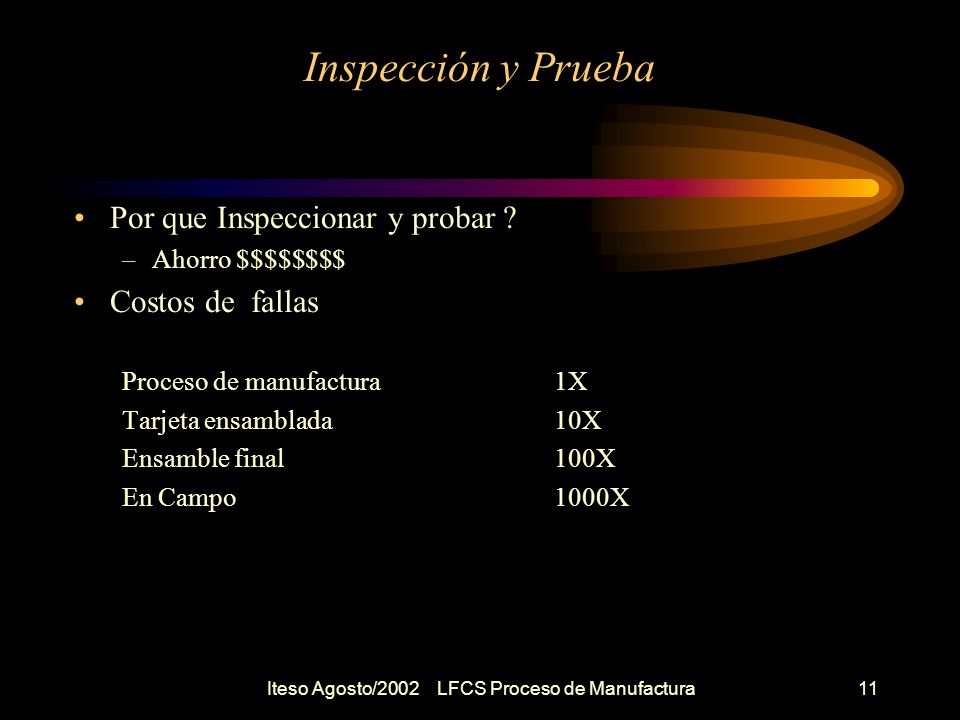

Inspección y Prueba Por que Inspeccionar y probar ? Ahorro $$$$$$$$ Costos de fallas Proceso de manufactura 1X Tarjeta ensamblada 10X Ensamble final 100X En Campo X Iteso Agosto/ LFCS Proceso de Manufactura
12
Iteso Agosto/2002 LFCS Proceso de Manufactura

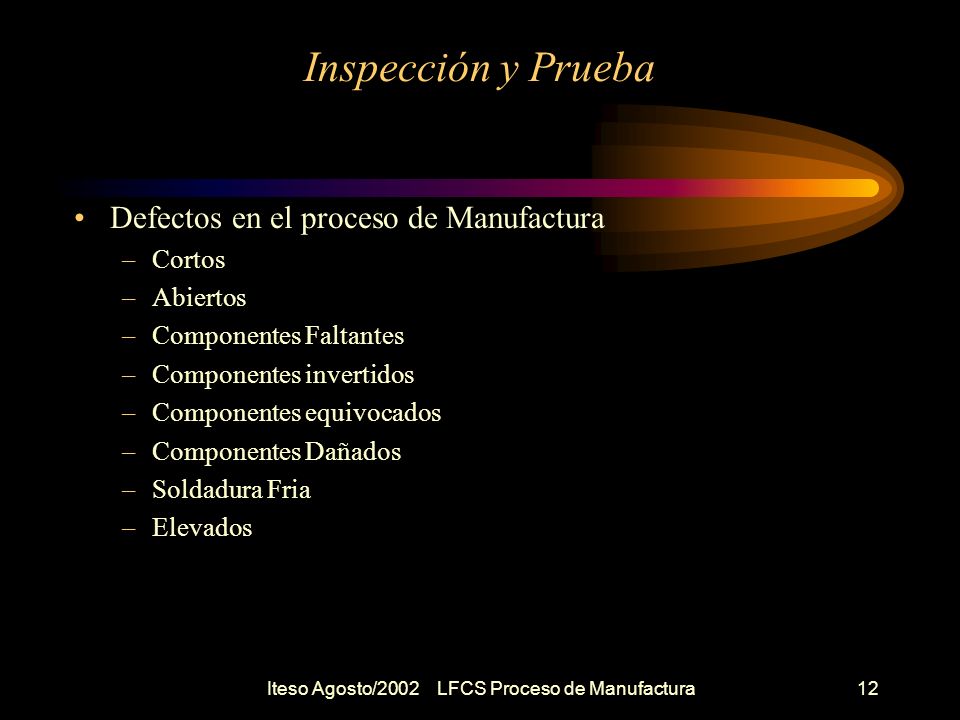

Inspección y Prueba Defectos en el proceso de Manufactura Cortos Abiertos Componentes Faltantes Componentes invertidos Componentes equivocados Componentes Dañados Soldadura Fria Elevados Iteso Agosto/ LFCS Proceso de Manufactura
13
Iteso Agosto/2002 LFCS Proceso de Manufactura

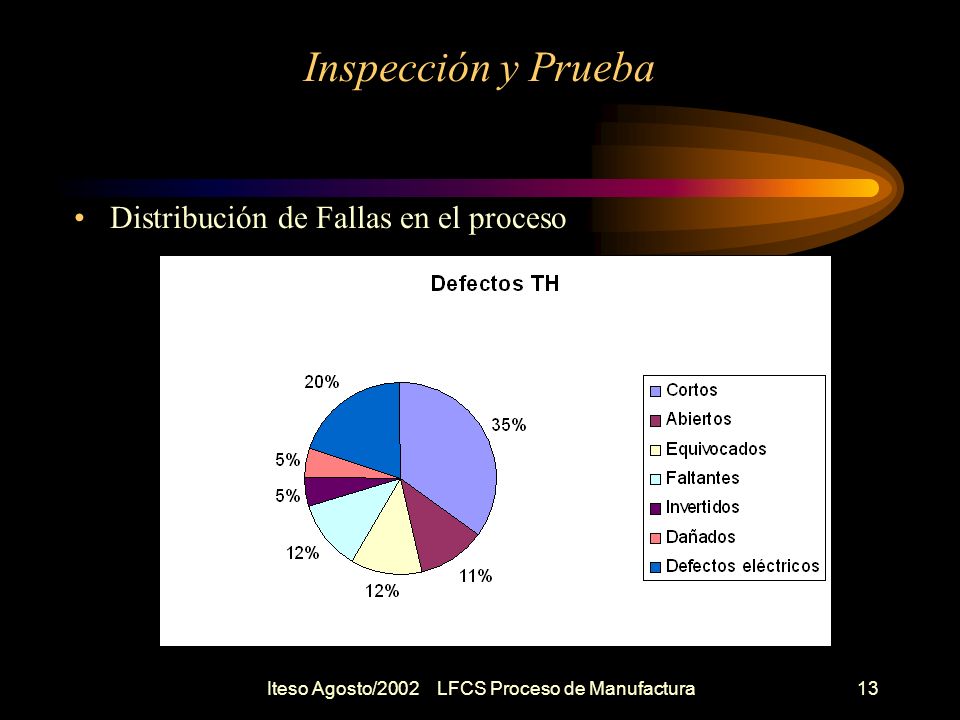

Inspección y Prueba Distribución de Fallas en el proceso Iteso Agosto/ LFCS Proceso de Manufactura
14
Iteso Agosto/2002 LFCS Proceso de Manufactura
Inspección y Prueba Distribución de Fallas en el proceso Iteso Agosto/ LFCS Proceso de Manufactura
15
Iteso Agosto/2002 LFCS Proceso de Manufactura

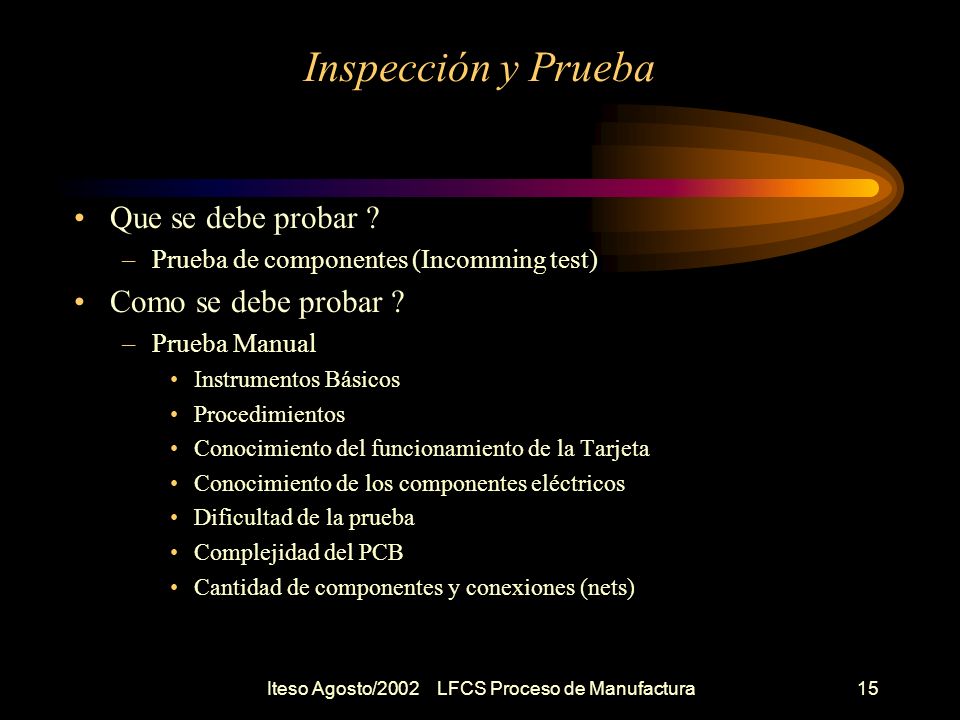

Inspección y Prueba Que se debe probar ? Prueba de componentes (Incomming test) Como se debe probar ? Prueba Manual Instrumentos Básicos Procedimientos Conocimiento del funcionamiento de la Tarjeta Conocimiento de los componentes eléctricos Dificultad de la prueba Complejidad del PCB Cantidad de componentes y conexiones (nets) Iteso Agosto/ LFCS Proceso de Manufactura
16
Iteso Agosto/2002 LFCS Proceso de Manufactura

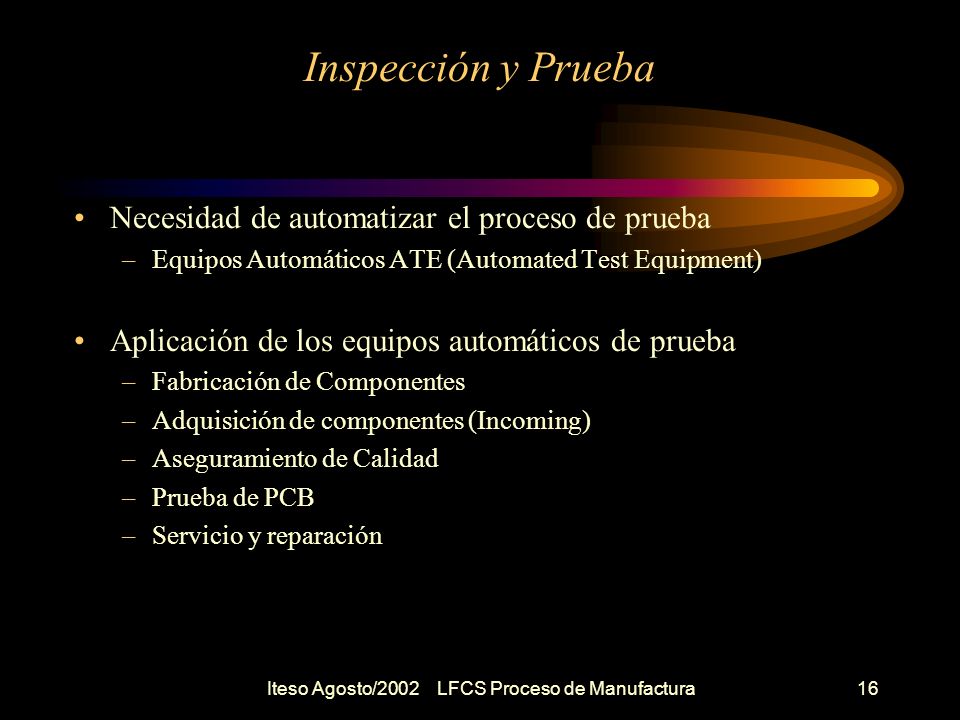

Inspección y Prueba Necesidad de automatizar el proceso de prueba Equipos Automáticos ATE (Automated Test Equipment) Aplicación de los equipos automáticos de prueba Fabricación de Componentes Adquisición de componentes (Incoming) Aseguramiento de Calidad Prueba de PCB Servicio y reparación Iteso Agosto/ LFCS Proceso de Manufactura
17
Iteso Agosto/2002 LFCS Proceso de Manufactura

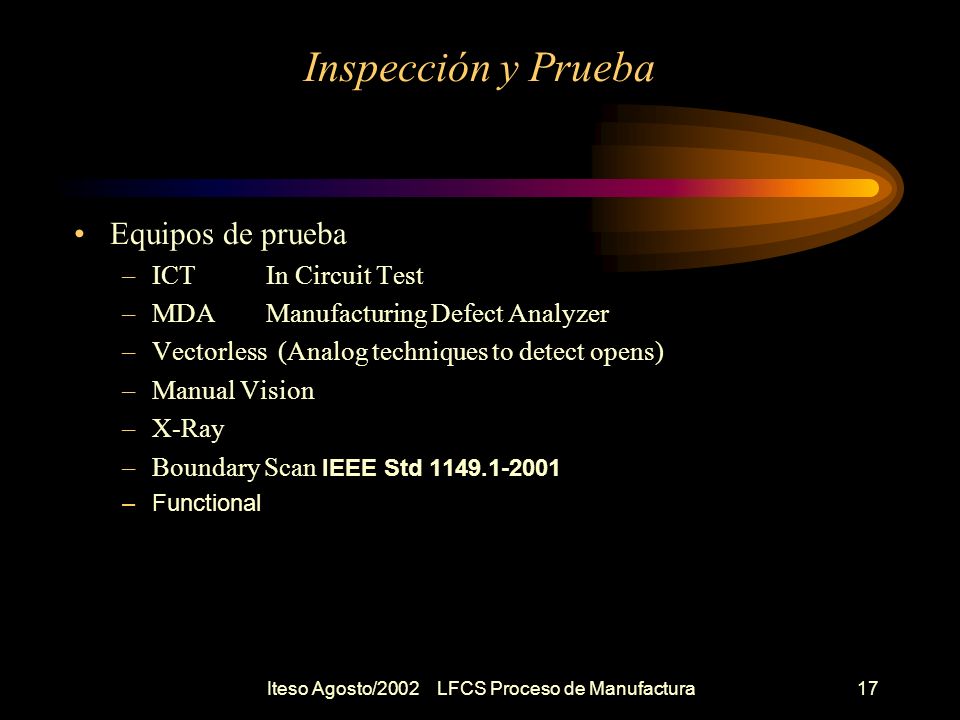

Inspección y Prueba Equipos de prueba ICT In Circuit Test MDA Manufacturing Defect Analyzer Vectorless (Analog techniques to detect opens) Manual Vision X-Ray Boundary Scan IEEE Std Functional Iteso Agosto/ LFCS Proceso de Manufactura
18
Iteso Agosto/2002 LFCS Proceso de Manufactura

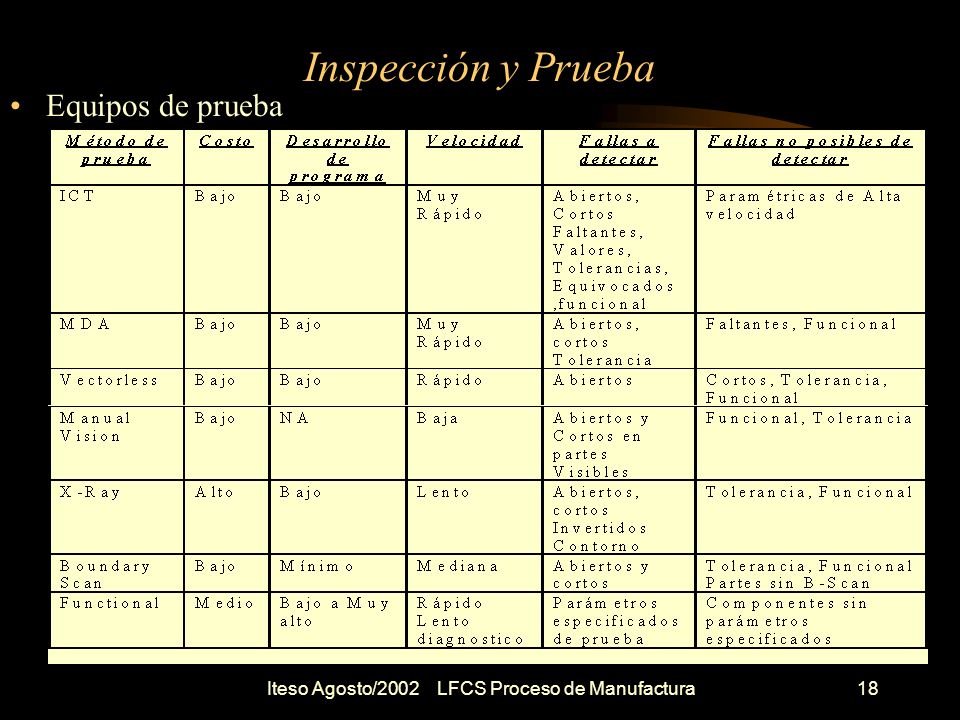

Inspección y Prueba Equipos de prueba Iteso Agosto/ LFCS Proceso de Manufactura
19
Iteso Agosto/2002 LFCS Proceso de Manufactura

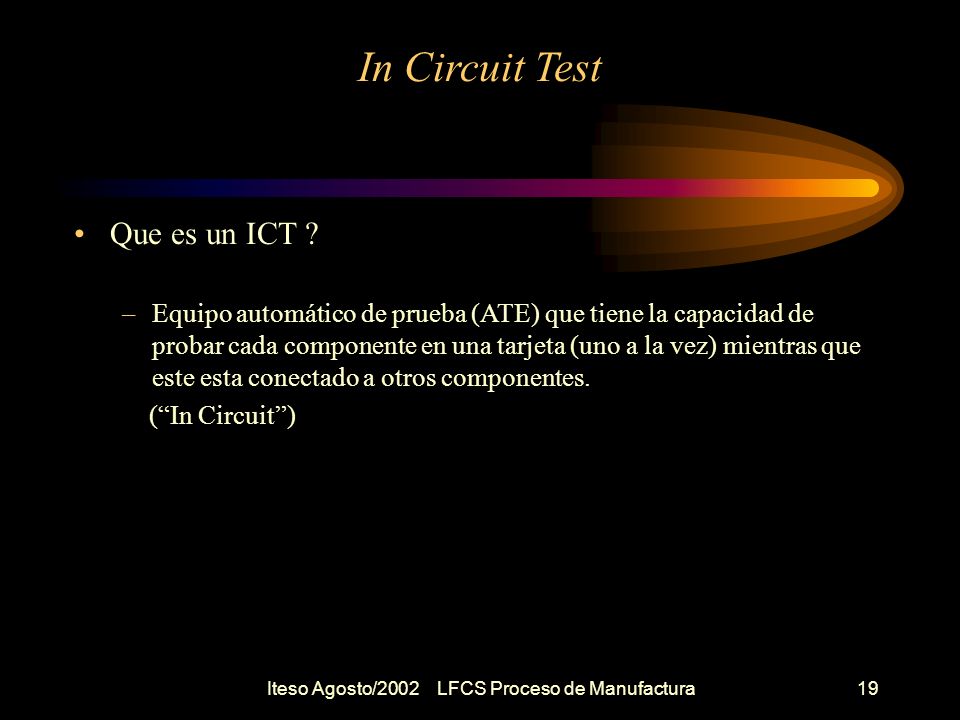

In Circuit Test Que es un ICT ? Equipo automático de prueba (ATE) que tiene la capacidad de probar cada componente en una tarjeta (uno a la vez) mientras que este esta conectado a otros componentes. (“In Circuit”) Iteso Agosto/ LFCS Proceso de Manufactura
20
Iteso Agosto/2002 LFCS Proceso de Manufactura

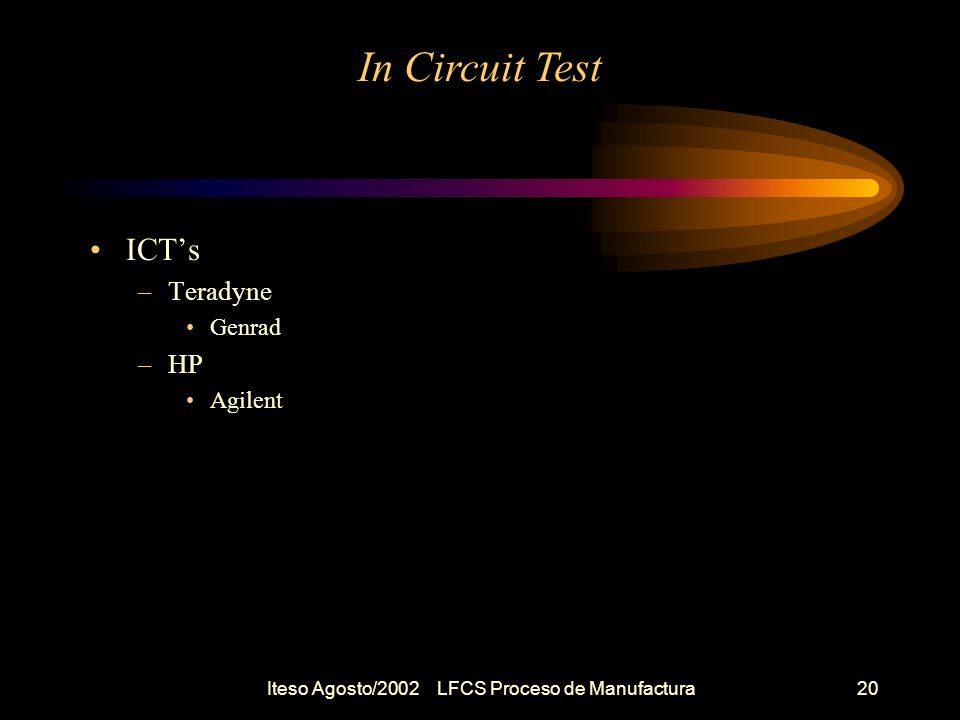

In Circuit Test ICT’s Teradyne Genrad HP Agilent Iteso Agosto/ LFCS Proceso de Manufactura
21
Iteso Agosto/2002 LFCS Proceso de Manufactura

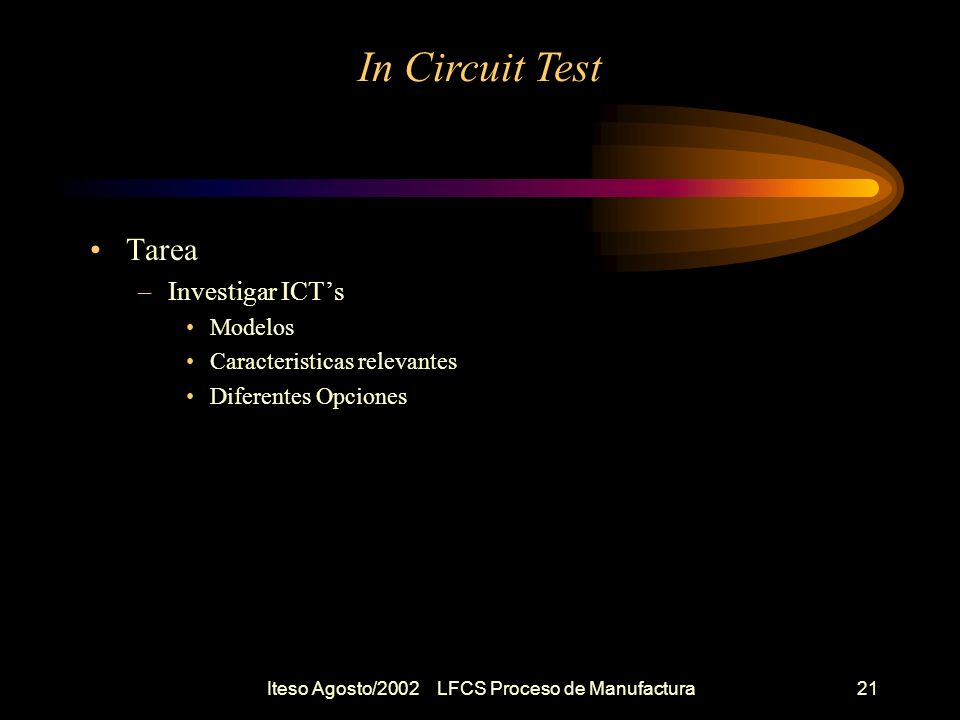

In Circuit Test Tarea Investigar ICT’s Modelos Caracteristicas relevantes Diferentes Opciones Iteso Agosto/ LFCS Proceso de Manufactura
