1 Introducción a los Microprocesadores I
Julio Cesar González Cervantes

2 El nacimiento del microprocesador
Las primeras compañias que empezaron a desarrollar microprocesadores fueron INTEL y Texas Instrument en el año 1971. Actualmente los microprocesadores se utilizan basicamente en cada aspecto de la vida de todas las personas del mundo, en cada pais y casi todo el mundo tiene algun dispositivo que dependa directamente de microcontroladores para funcionar. No obstante, casi nadie sabe responder precisamente ¿que es un microprocesador?

3 Entendamos que es un ‘Sistema’
La palabra sistema, se usa para describir cualquier organizacion o dispositivo que incluya 3 caracteristicas basicas. Un sistema debe de tener una entrada o input, debe de poseer una salida u output y el sistema debe de hacer algo o tener un proposito. En algunos sistemas pueden tener muchos inputs o muchos outputs y otros son productos de desperdicio. En algunos casos mayor o menormente, todos los procesos desperdician siempre energia o calor.

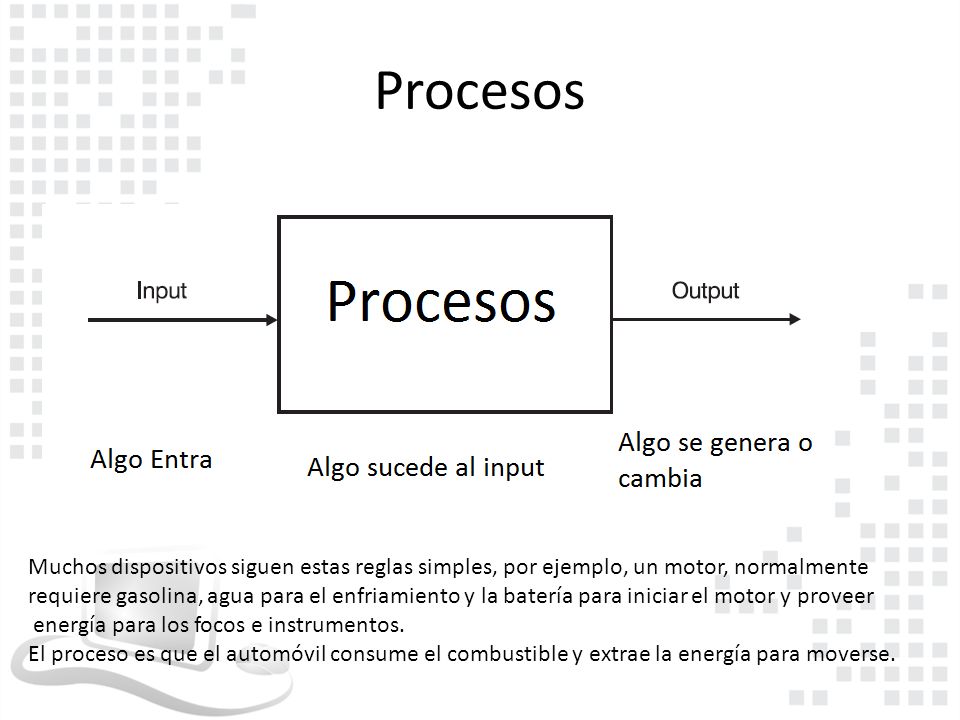

4 Procesos Muchos dispositivos siguen estas reglas simples, por ejemplo, un motor, normalmente requiere gasolina, agua para el enfriamiento y la batería para iniciar el motor y proveer energía para los focos e instrumentos. El proceso es que el automóvil consume el combustible y extrae la energía para moverse.

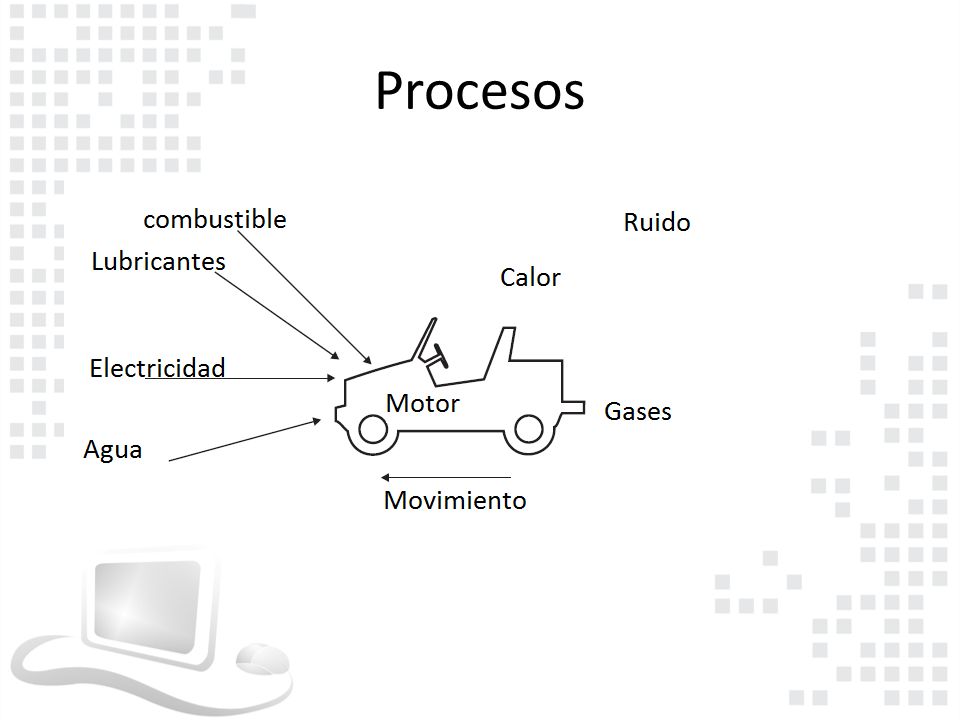

5 Procesos

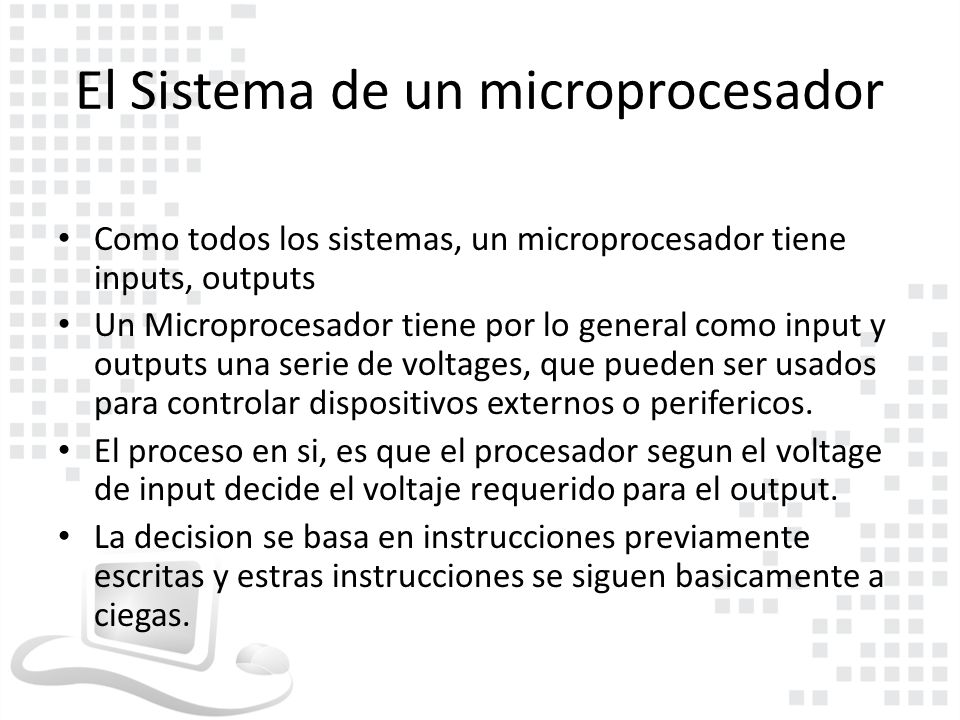

6 El Sistema de un microprocesador
Como todos los sistemas, un microprocesador tiene inputs, outputs Un Microprocesador tiene por lo general como input y outputs una serie de voltages, que pueden ser usados para controlar dispositivos externos o perifericos. El proceso en si, es que el procesador segun el voltage de input decide el voltaje requerido para el output. La decision se basa en instrucciones previamente escritas y estras instrucciones se siguen basicamente a ciegas.

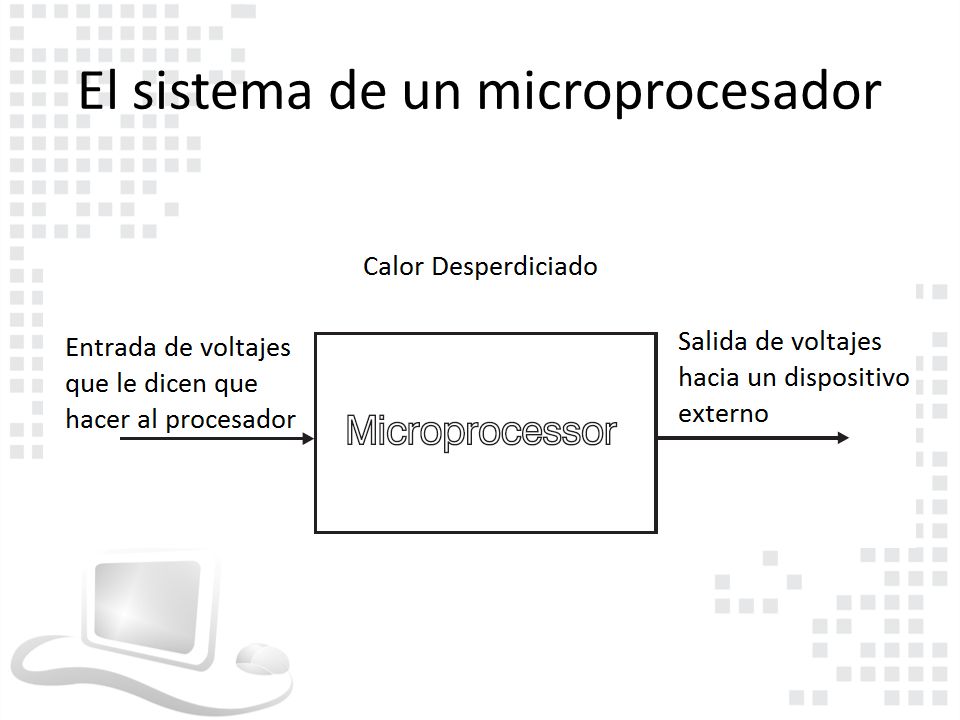

7 El sistema de un microprocesador

8 Porton electrico

9 La apariencia fisica de un procesador
Los procesadores, siempre son bastante pequeños, un procesador comun mide entre los 12mm y los 44mm y son muy sencibles a las temperaturas, oxidacion, humedad, etc, por eso siempre se encuentran cubiertos por un encapsulado ceramico o plastico Por el mismo tamaño del procesador, el encapsulado sirve para mantener firmes y separados los cables que conectan el procesador.

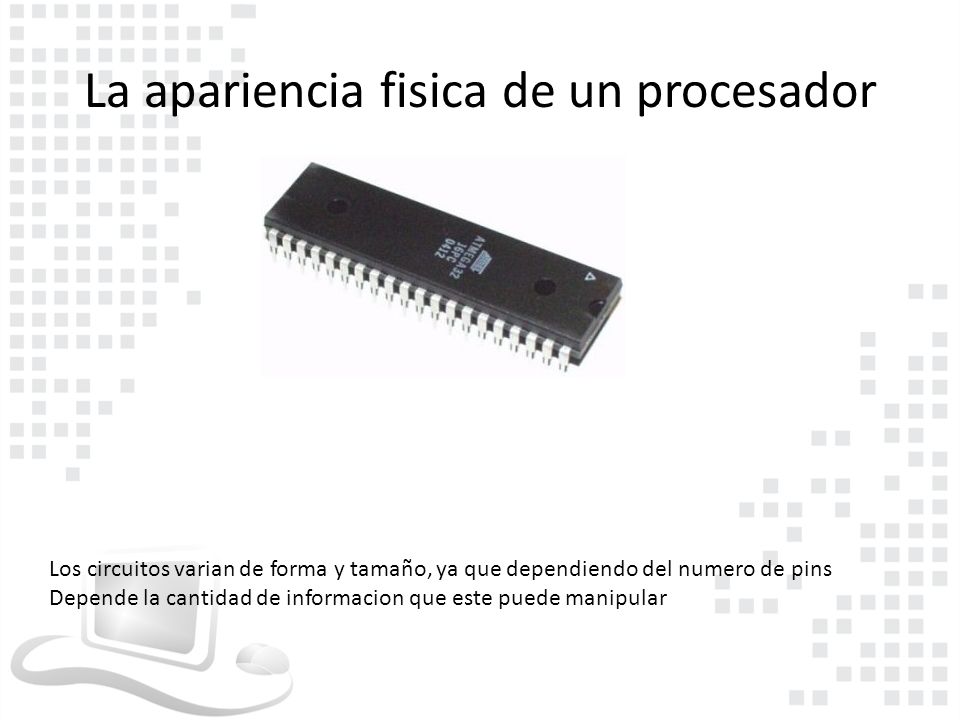

10 La apariencia fisica de un procesador
Los circuitos varian de forma y tamaño, ya que dependiendo del numero de pins Depende la cantidad de informacion que este puede manipular

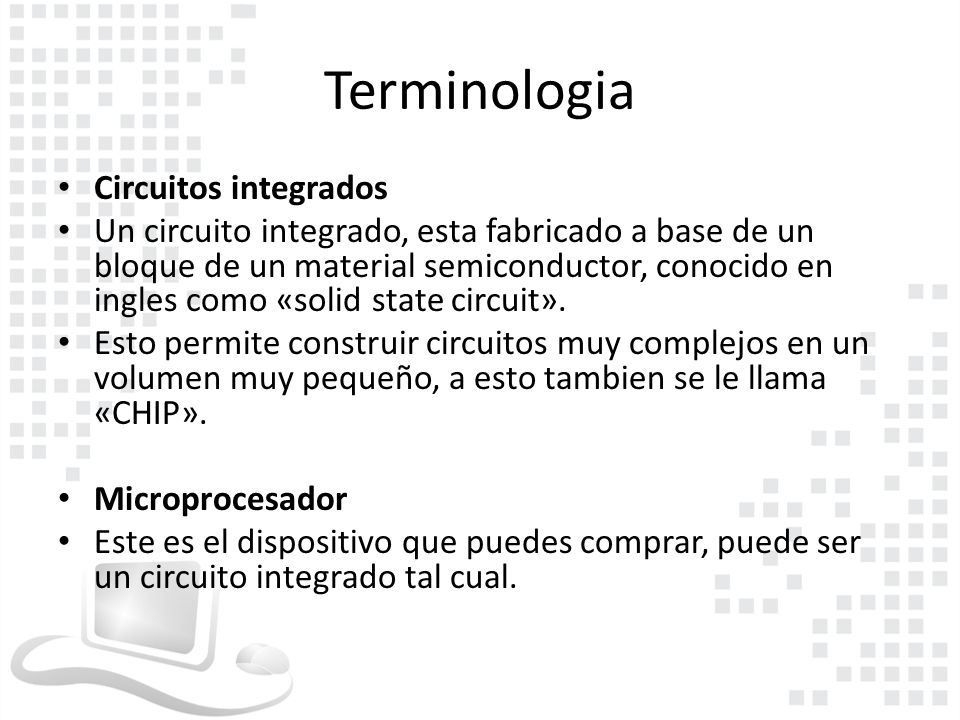

11 Terminologia Circuitos integrados
Un circuito integrado, esta fabricado a base de un bloque de un material semiconductor, conocido en ingles como «solid state circuit». Esto permite construir circuitos muy complejos en un volumen muy pequeño, a esto tambien se le llama «CHIP». Microprocesador Este es el dispositivo que puedes comprar, puede ser un circuito integrado tal cual.

12 Terminologia Sistema basado en un Microprocesador
Este es cualquier sistema que contenga un microprocesador y no necerariamente tenga que ver algo con una computadora, de hecho las computadoras representan una pequeñisima parte de uso de los microprocesadores fabricados en el mundo, por ejemplo un porton electrico funciona con un microprocesador. Microcomputadora Un sistema basado en un microprocesador, que puede llegar a ser usado como una computadora, por ejemplo muchas netbooks ya que el procesador Atom es mas un microcontrolador, al igual que muchos dispositivos Android que usan chips ARM.

13 Terminologia Microcontrolador
Esto es un sistema completo basado en un microprocesador, puesto en un solo chip. Es barato y practico y hace basicamente lo mismo que un procesador con algunos componentes. El ejemplo que mas van a ver de un microcontrolador es el sistema de legos MindStorm. Mas detalles luego MPU y CPU Un MPU significa «Microprocessor unit», un CPU es un «Central process unit». es el centro de la computadora Importante: MPU es el Objeto. CPU es el trabajo que realiza.

14 Terminologia Micro La palabra micro, se usa para electronica y la ciencia en general. Lo que en verdad significa es “un millonecimo” o 1 a la 10-6. Tambien se le conoce dentro del lenguaje en general como algo muy pequeño. Tambien es la abreviacion de Microprocesador, microcomputadora o sistema basado en un microprocesador. Se representa por la letra griega (MU) Normalmente se le abrevia como:
