1 EMERGENCIAELÉCTRICANACIONAL

2 CAUSAS DE LA SITUACIÓN DE EMERGENCIA ELÉCTRICA NACIONAL ESTRUCTURAL. SISTEMA ELÉCTRICO NACIONAL (SEN).ESTRUCTURAL. SISTEMA ELÉCTRICO NACIONAL (SEN). AMBIENTAL. FENÓMENO “EL “NIÑO”. SEQUÍA SEVERA.AMBIENTAL. FENÓMENO “EL “NIÑO”. SEQUÍA SEVERA. CULTURAL. PATRONES DE CONSUMOCULTURAL. PATRONES DE CONSUMO

3 SITUACIÓN ACTUAL SISTEMA ELÉCTRICO NACIONAL

4 DEMANDA Y GENERACIÓN DEL SISTEMA ELÉCTRICO NACIONAL DURANTE 2009 EDELCA APORTA 9.870 MW 70 % OTRAS EMPRESAS APORTAR 4.230 MW 30 % DEMANDA PROMEDIO 14.100 MW

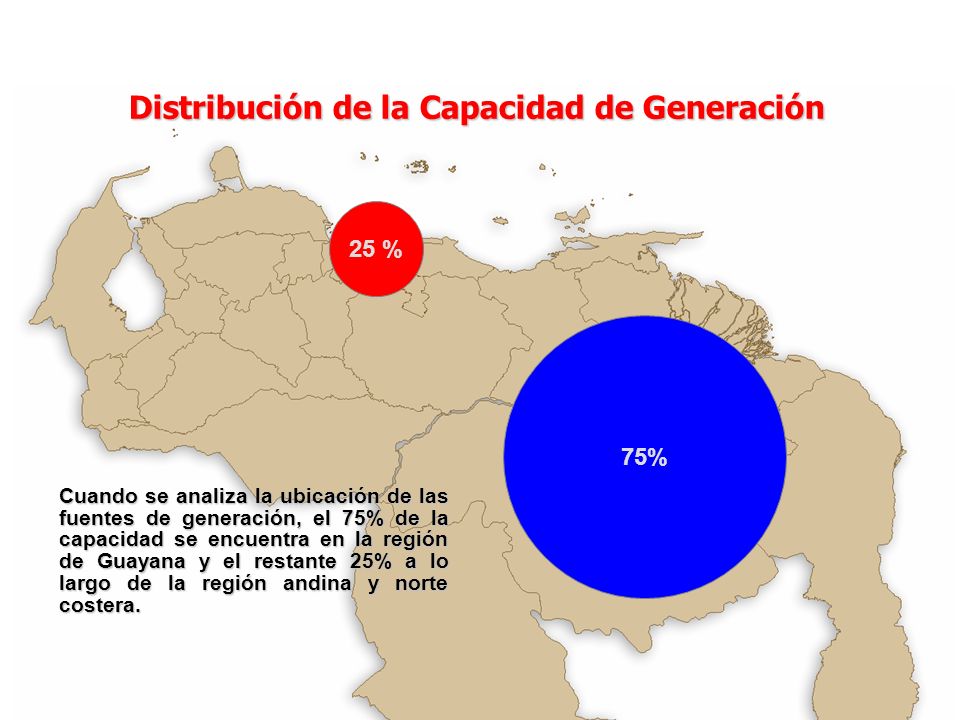

5 25 % 75% Cuando se analiza la ubicación de las fuentes de generación, el 75% de la capacidad se encuentra en la región de Guayana y el restante 25% a lo largo de la región andina y norte costera. Distribución de la Capacidad de Generación

6 Distribución de la Demanda Eléctrica 80% Del total de la demanda del Sistema Eléctrico Nacional (SEN), el 20% se ubica en la región de Guayana y el 80% restante a lo largo de la región andina y norte costera. 20 %

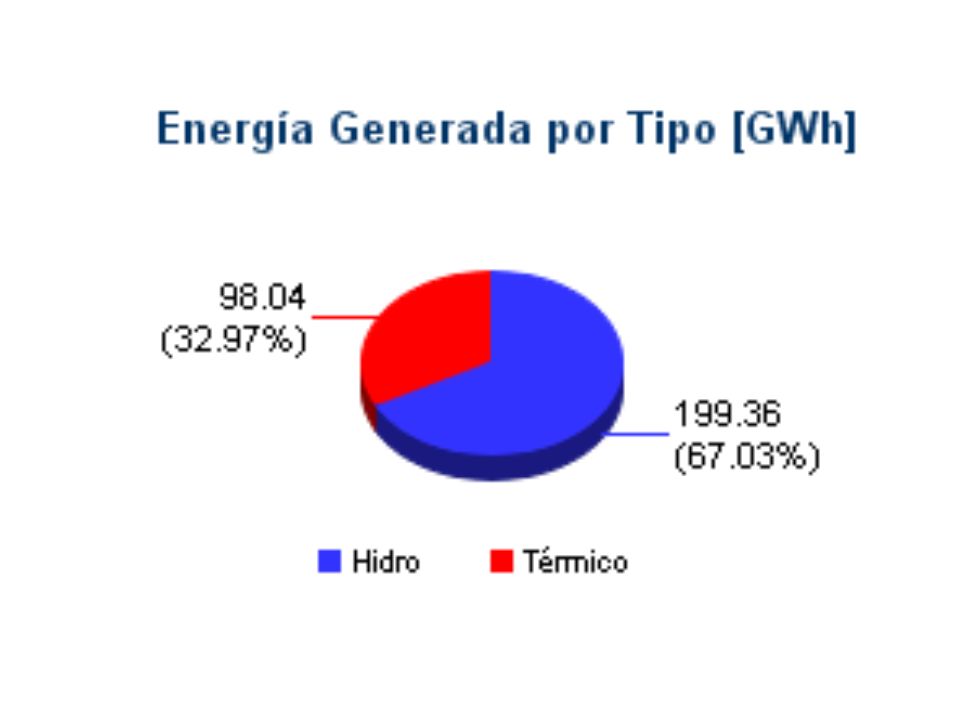

7

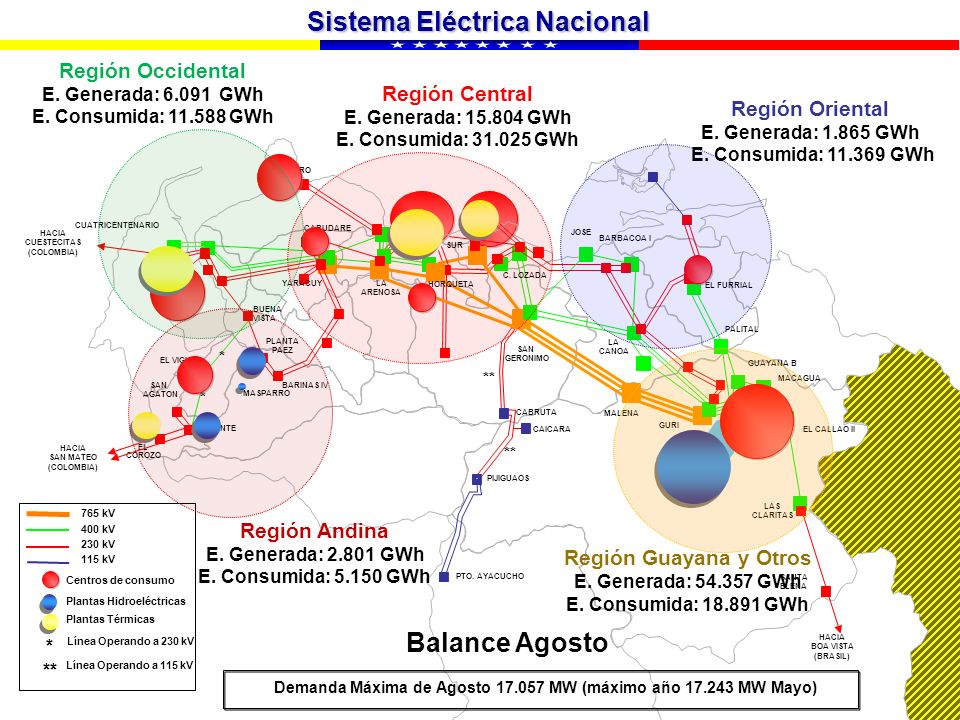

8 GURI MALENA SAN GERONIMO ISIRO PLANTA PAEZ SUR URIBANTE EL COROZO SAN AGATON BUENA VISTA EL VIGIA LA ARENOSA JOSE * * HACIA SAN MATEO (COLOMBIA) MACAGUA EL CALLAO II LAS CLARITAS SANTA ELENA HACIA BOA VISTA (BRASIL) PALITAL EL FURRIAL HACIA CUESTECITAS (COLOMBIA) BARBACOA I C. LOZADA LA CANOA GUAYANA B CARUACHI CABUDARE CUATRICENTENARIO YARACUY BARINAS IV HORQUETA Sistema Eléctrica Nacional CABRUTA PIJIGUAOS CAICARA PTO. AYACUCHO ** 765 kV 400 kV 230 kV Centros de consumo Plantas Térmicas Plantas Hidroeléctricas 115 kV * Línea Operando a 230 kV ** Línea Operando a 115 kV Región Occidental E. Generada: 6.091 GWh E. Consumida: 11.588 GWh Región Central E. Generada: 15.804 GWh E. Consumida: 31.025 GWh Región Oriental E. Generada: 1.865 GWh E. Consumida: 11.369 GWh Región Guayana y Otros E. Generada: 54.357 GWh E. Consumida: 18.891 GWh Región Andina E. Generada: 2.801 GWh E. Consumida: 5.150 GWh MASPARRO Demanda Máxima de Agosto 17.057 MW (máximo año 17.243 MW Mayo) Balance Agosto

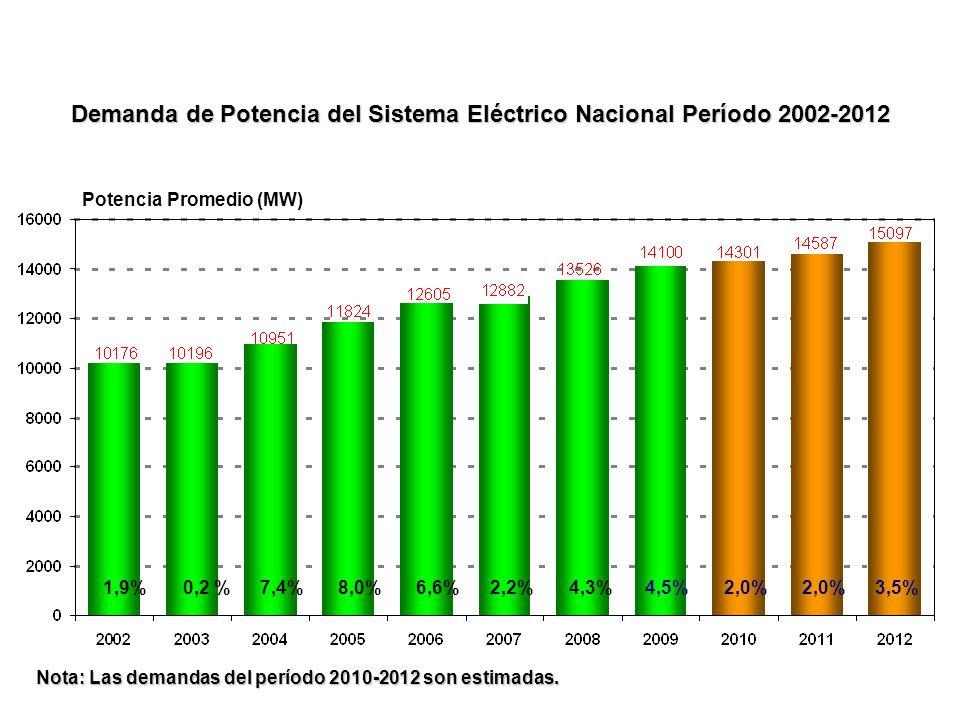

9 Potencia Promedio‏ (MW)‏ 1,9%0,2 %7,4%8,0%6,6% Nota: Las demandas del período 2010-2012 son estimadas. 2,2%4,3%4,5%2,0% 3,5% Demanda de Potencia del Sistema Eléctrico Nacional Período 2002-2012

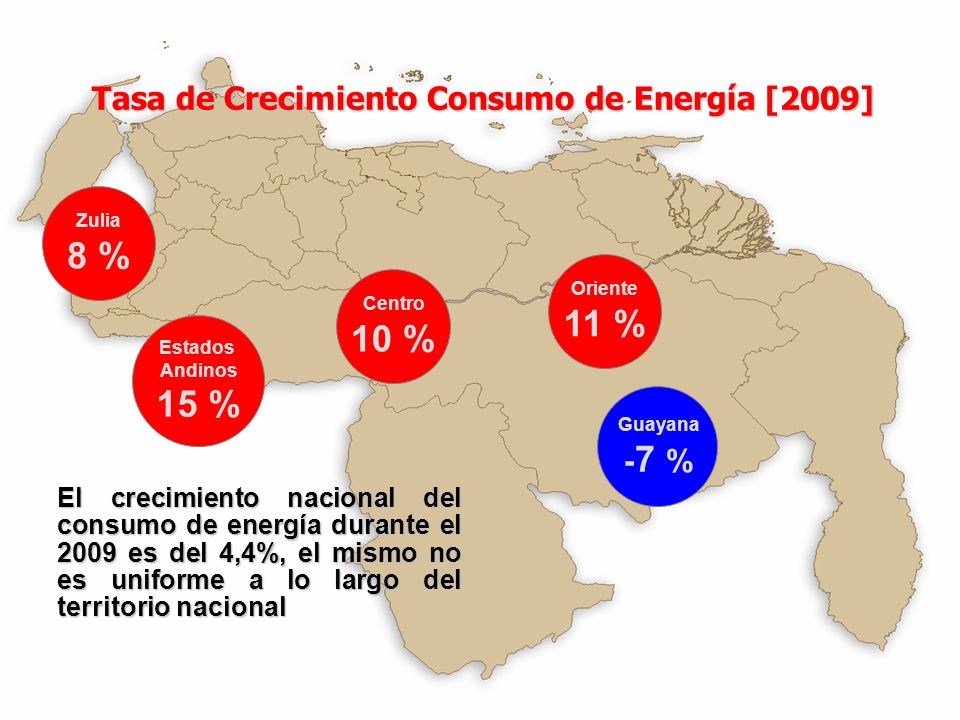

10 Estados Andinos 15 % Guayana - 7 % El crecimiento nacional del consumo de energía durante el 2009 es del 4,4%, el mismo no es uniforme a lo largo del territorio nacional Oriente 11 % Zulia 8 % Centro 10 % Tasa de Crecimiento Consumo de Energía [2009]

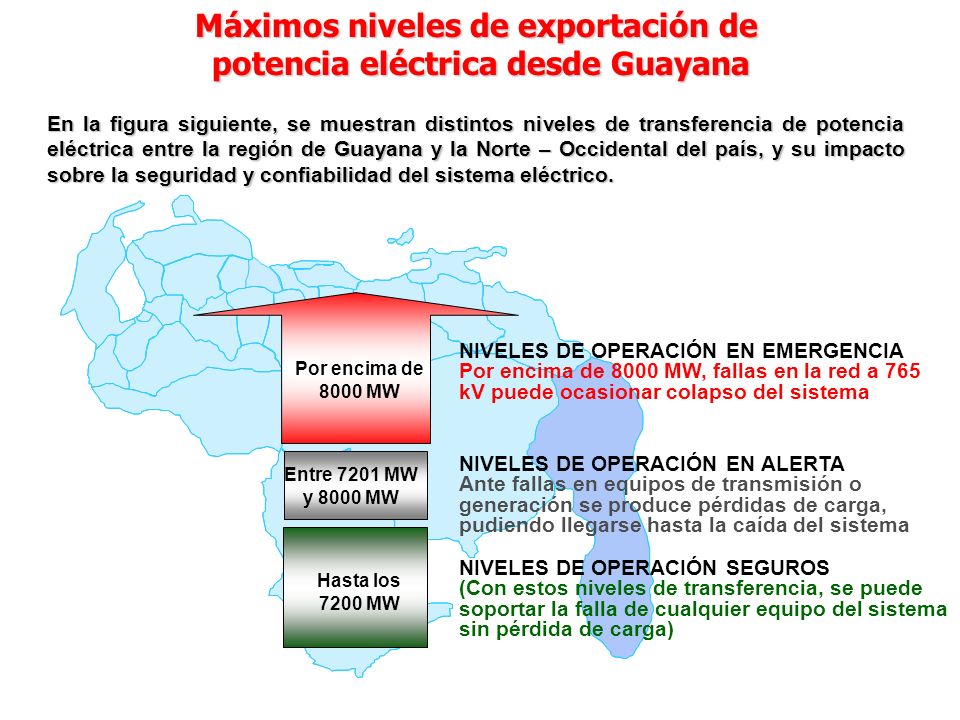

11 Máximos niveles de exportación de potencia eléctrica desde Guayana potencia eléctrica desde Guayana Por encima de 8000 MW NIVELES DE OPERACIÓN SEGUROS (Con estos niveles de transferencia, se puede soportar la falla de cualquier equipo del sistema sin pérdida de carga) NIVELES DE OPERACIÓN EN ALERTA Ante fallas en equipos de transmisión o generación se produce pérdidas de carga, pudiendo llegarse hasta la caída del sistema NIVELES DE OPERACIÓN EN EMERGENCIA Por encima de 8000 MW, fallas en la red a 765 kV puede ocasionar colapso del sistema Hasta los 7200 MW Entre 7201 MW y 8000 MW En la figura siguiente, se muestran distintos niveles de transferencia de potencia eléctrica entre la región de Guayana y la Norte – Occidental del país, y su impacto sobre la seguridad y confiabilidad del sistema eléctrico.

12 PATRONES DE CONSUMO DE ENERGÍA ELÉCTRICA EN VENEZUELA

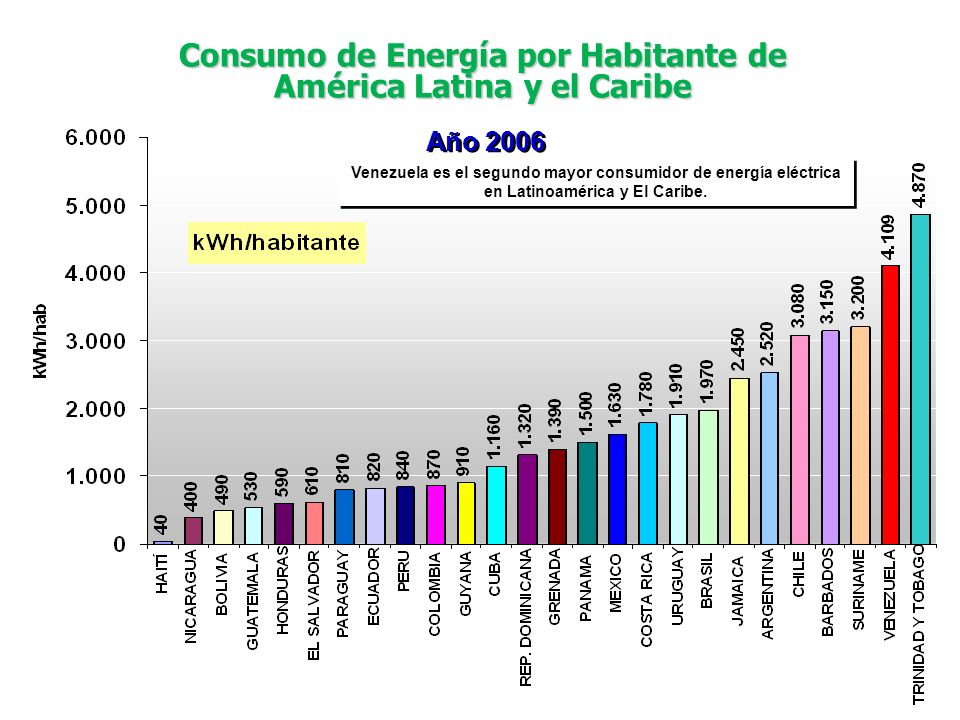

13 Venezuela es el segundo mayor consumidor de energía eléctrica en Latinoamérica y El Caribe. Año 2006 Consumo de Energía por Habitante de América Latina y el Caribe

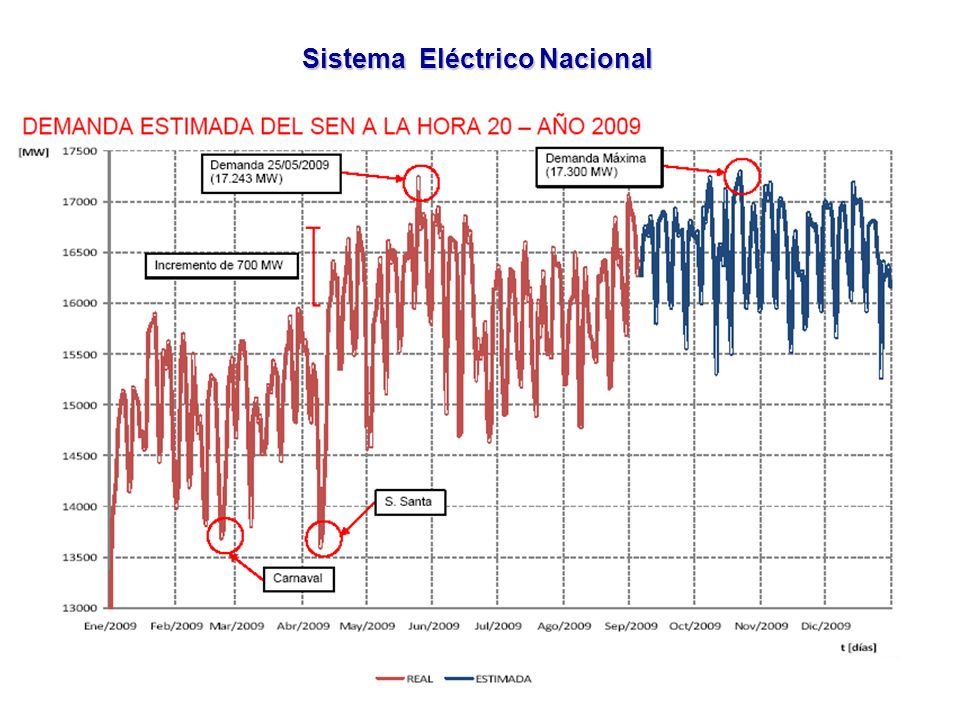

14 Sistema Eléctrico Nacional

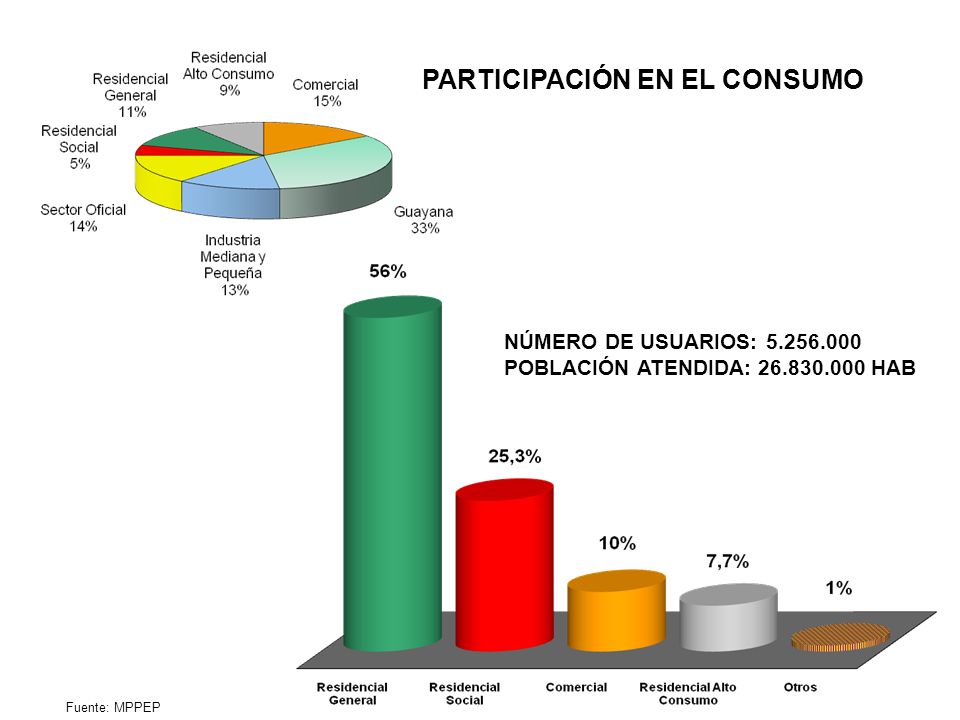

15 PARTICIPACIÓN EN EL CONSUMO NÚMERO DE USUARIOS: 5.256.000 POBLACIÓN ATENDIDA: 26.830.000 HAB Fuente: MPPEP

16

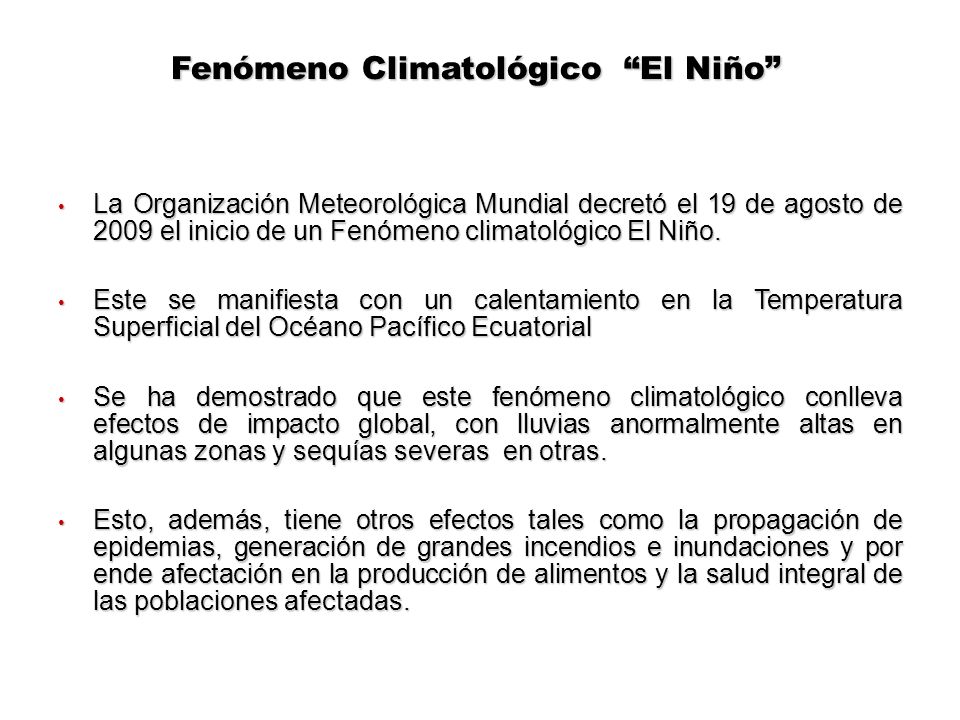

17 La Organización Meteorológica Mundial decretó el 19 de agosto de 2009 el inicio de un Fenómeno climatológico El Niño. La Organización Meteorológica Mundial decretó el 19 de agosto de 2009 el inicio de un Fenómeno climatológico El Niño. Este se manifiesta con un calentamiento en la Temperatura Superficial del Océano Pacífico Ecuatorial Este se manifiesta con un calentamiento en la Temperatura Superficial del Océano Pacífico Ecuatorial Se ha demostrado que este fenómeno climatológico conlleva efectos de impacto global, con lluvias anormalmente altas en algunas zonas y sequías severas en otras. Se ha demostrado que este fenómeno climatológico conlleva efectos de impacto global, con lluvias anormalmente altas en algunas zonas y sequías severas en otras. Esto, además, tiene otros efectos tales como la propagación de epidemias, generación de grandes incendios e inundaciones y por ende afectación en la producción de alimentos y la salud integral de las poblaciones afectadas. Esto, además, tiene otros efectos tales como la propagación de epidemias, generación de grandes incendios e inundaciones y por ende afectación en la producción de alimentos y la salud integral de las poblaciones afectadas. Fenómeno Climatológico “El Niño”

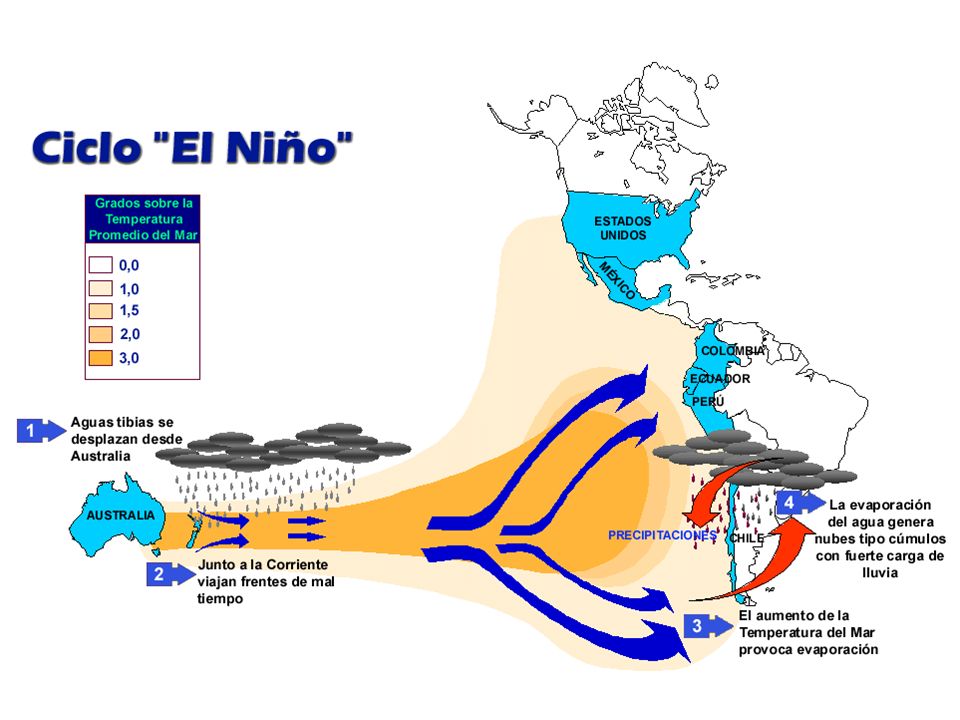

18

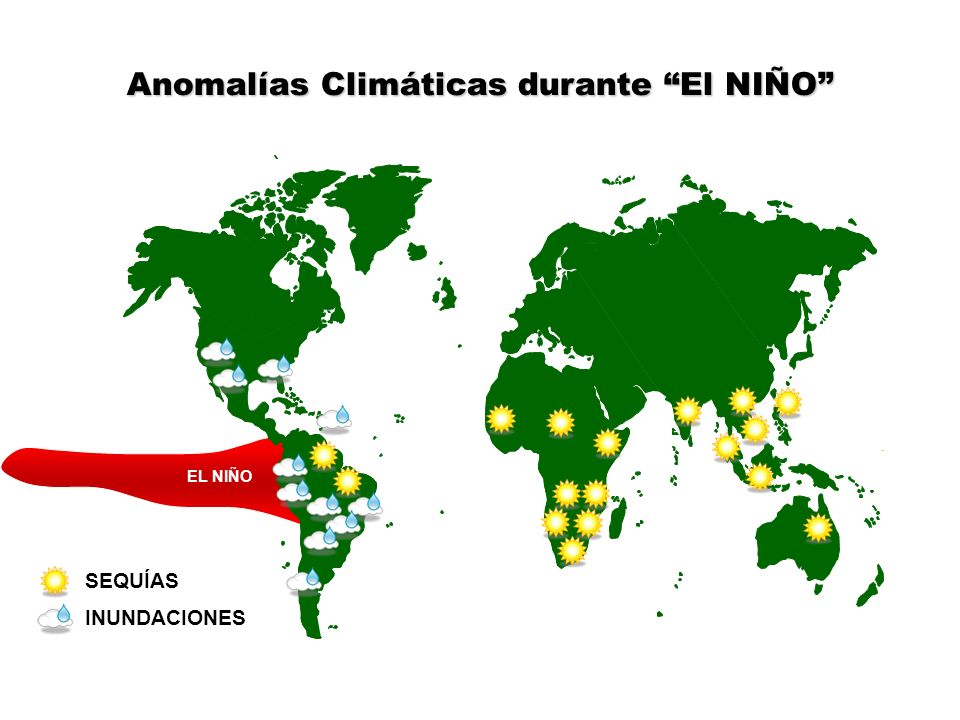

19 SEQUÍAS INUNDACIONES EL NIÑO Anomalías Climáticas durante “El NIÑO”

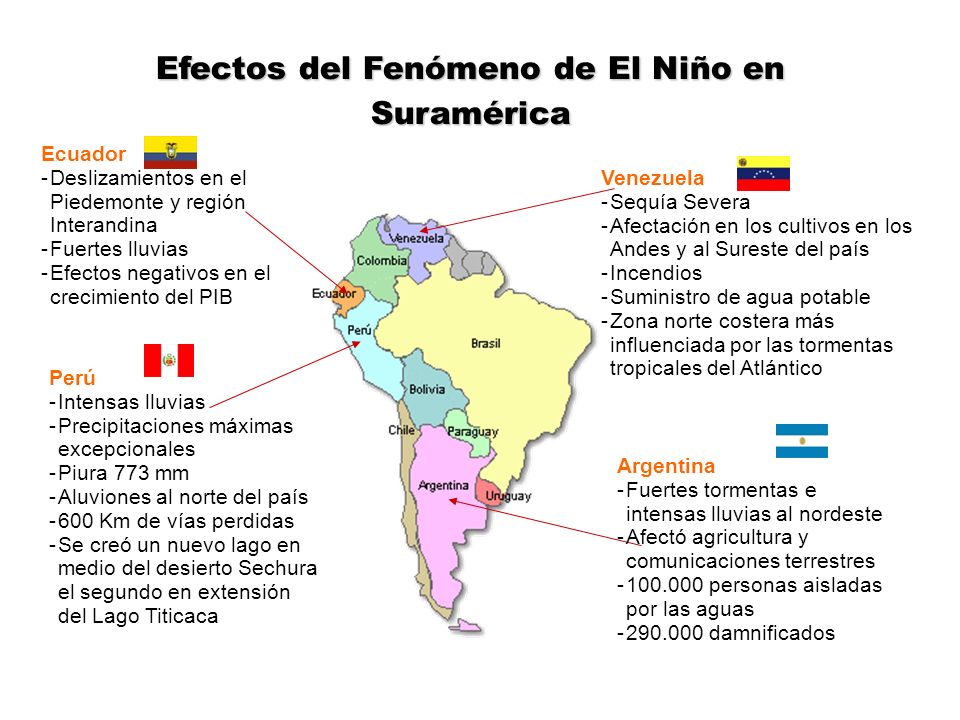

20 Argentina -Fuertes tormentas e intensas lluvias al nordeste -Afectó agricultura y comunicaciones terrestres -100.000 personas aisladas por las aguas -290.000 damnificados Ecuador -Deslizamientos en el Piedemonte y región Interandina -Fuertes lluvias -Efectos negativos en el crecimiento del PIB Venezuela -Sequía Severa -Afectación en los cultivos en los Andes y al Sureste del país -Incendios -Suministro de agua potable -Zona norte costera más influenciada por las tormentas tropicales del Atlántico Perú -Intensas lluvias -Precipitaciones máximas excepcionales -Piura 773 mm -Aluviones al norte del país -600 Km de vías perdidas -Se creó un nuevo lago en medio del desierto Sechura el segundo en extensión del Lago Titicaca Efectos del Fenómeno de El Niño en Suramérica

21 Paraguay -Lluvias torrenciales -15.000 personas afectadas -Inundaciones -Creciente del Río Paraná Colombia -Déficit pluviométrico -Impacto en la actividad agrícola -Industria lechera -Producción de café -Tarifas en el sector eléctrico modificada -El Río Magdalena dejó de ser navegable en algunos tramos -Incendios forestales Brasil -Nordeste: Sequias e incendios -9.255 Km 2 de selva (925.470 ha) -Deterioro de la calidad del aire Bolivia -Al norte de La Paz lluvias torrenciales -3.000 personas damnificadas -Altos valles y parte del Altiplano -300.000 personas por la sequía Uruguay -Inundaciones -Crecidas de los Ríos Paraguay, Paraná y Urugua -8000 damnificados

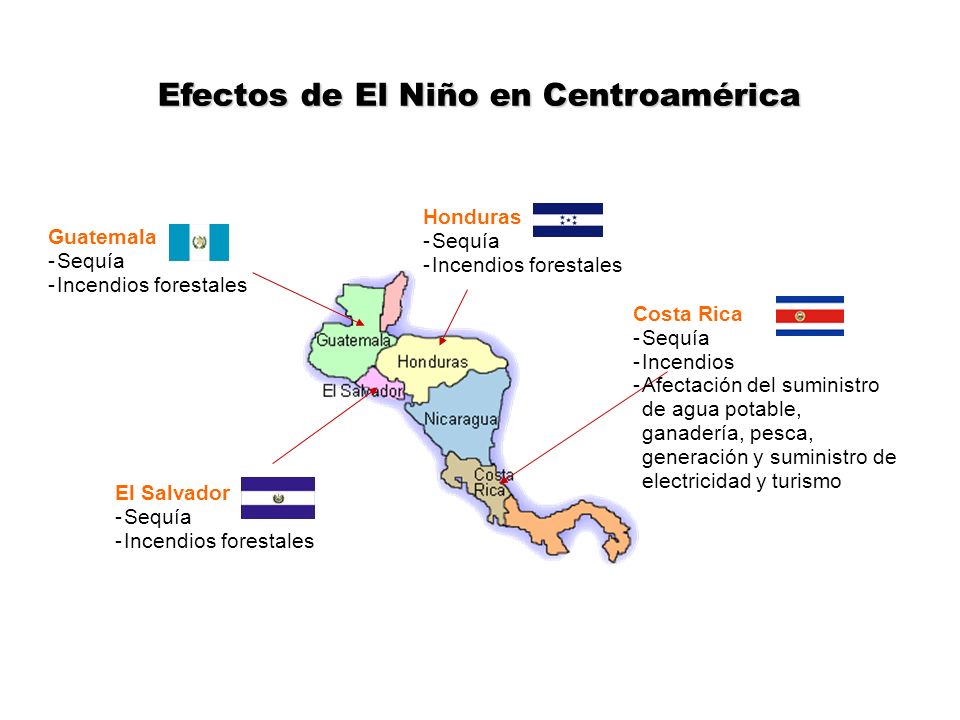

22 Efectos de El Niño en Centroamérica Costa Rica -Sequía -Incendios -Afectación del suministro de agua potable, ganadería, pesca, generación y suministro de electricidad y turismo Guatemala -Sequía -Incendios forestales Honduras -Sequía -Incendios forestales El Salvador -Sequía -Incendios forestales

23 Consecuencias de El Niño

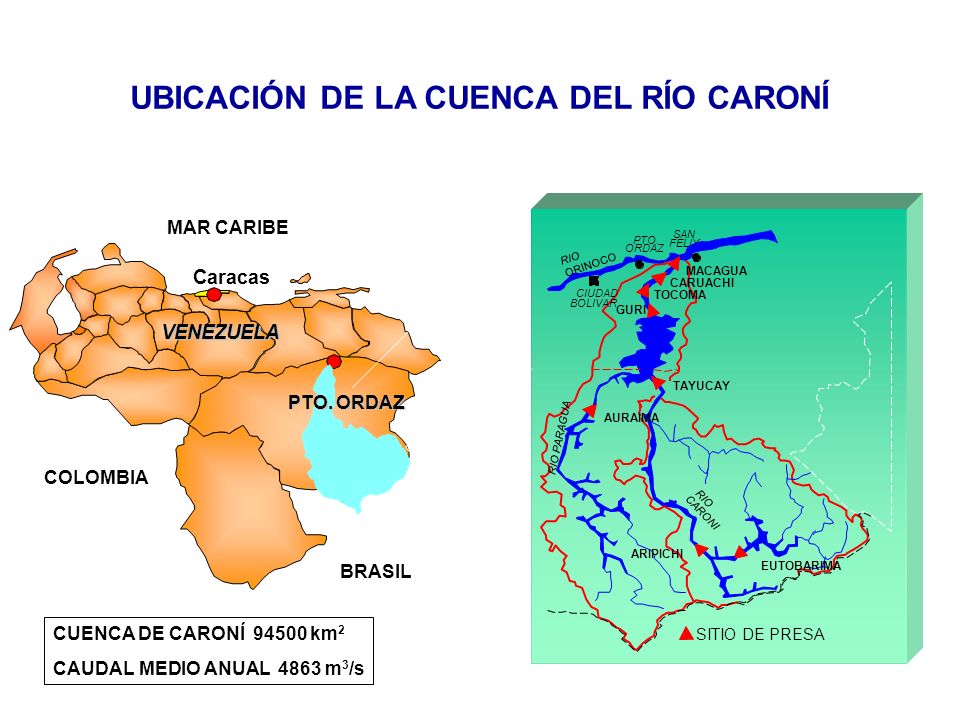

24 VENEZUELA Caracas COLOMBIA BRASIL MAR CARIBE MACAGUA CARUACHI TOCOMA GURI TAYUCAY AURAIMA ARIPICHI CIUDAD PTO. ORDAZ SAN FELIX BOLIVAR RIO CARONI RIO PARAGUA RIO ORINOCO EUTOBARIMA SITIO DE PRESA UBICACIÓN DE LA CUENCA DEL RÍO CARONÍ CUENCA DE CARONÍ 94500 km 2 CAUDAL MEDIO ANUAL 4863 m 3 /s PTO. ORDAZ

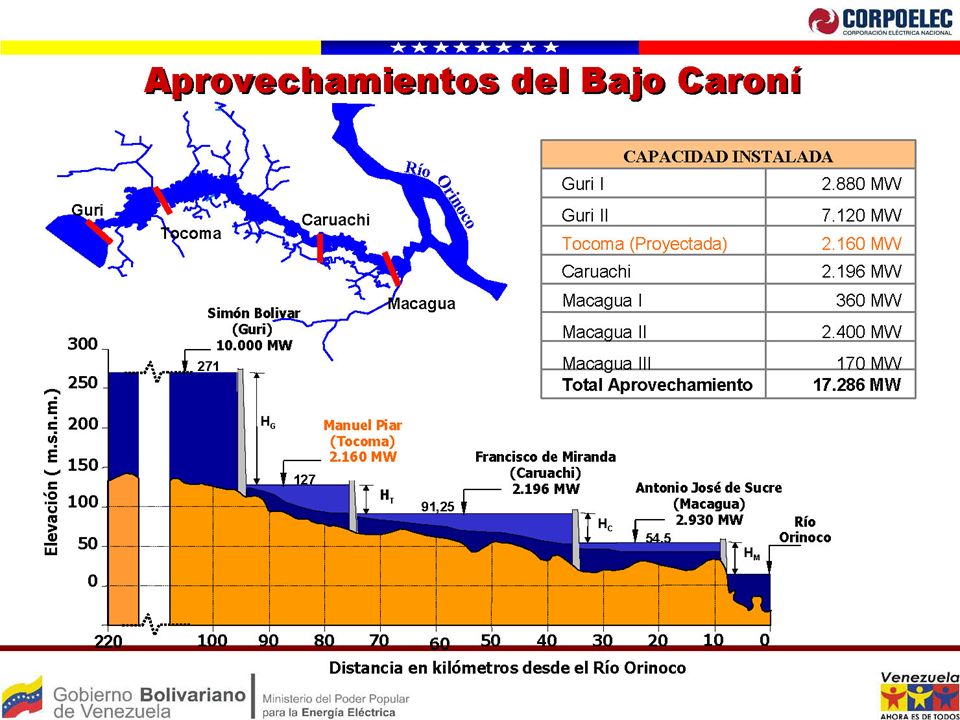

25

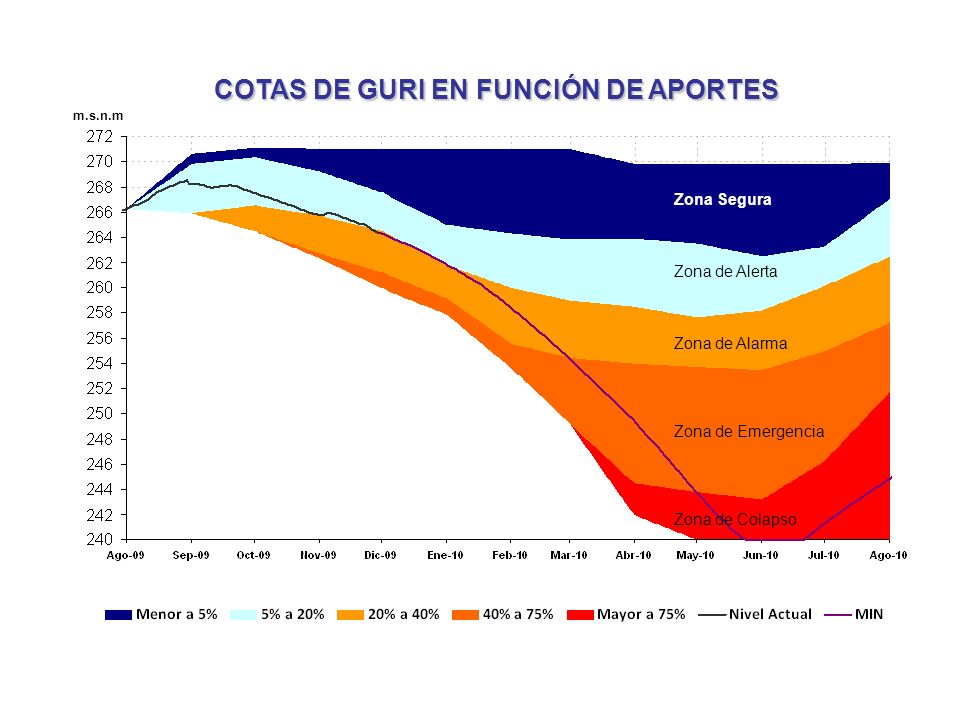

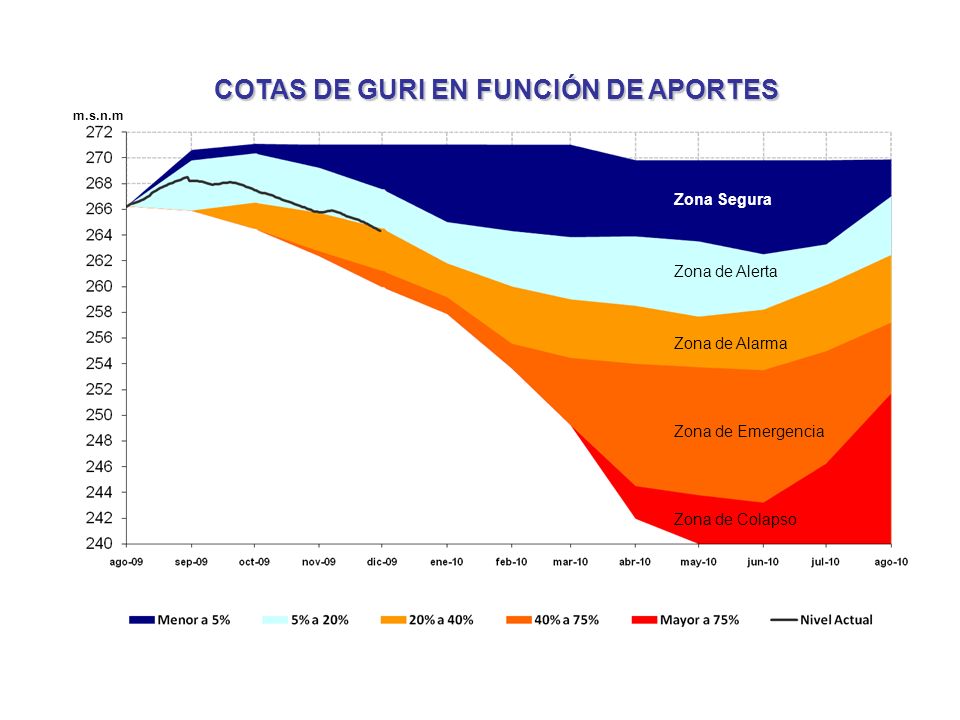

26 m.s.n.m COTAS DE GURI EN FUNCIÓN DE APORTES Zona Segura Zona de Alerta Zona de Alarma Zona de Emergencia Zona de Colapso

27 m.s.n.m COTAS DE GURI EN FUNCIÓN DE APORTES Zona Segura Zona de Alerta Zona de Alarma Zona de Emergencia Zona de Colapso

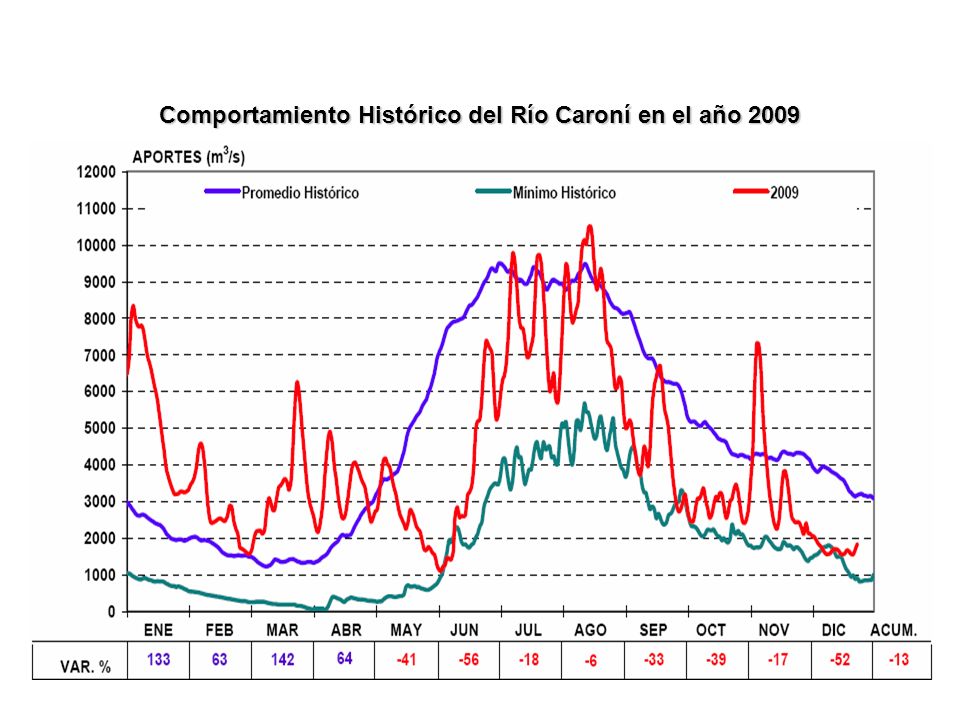

28 Comportamiento Histórico del Río Caroní en el año 2009

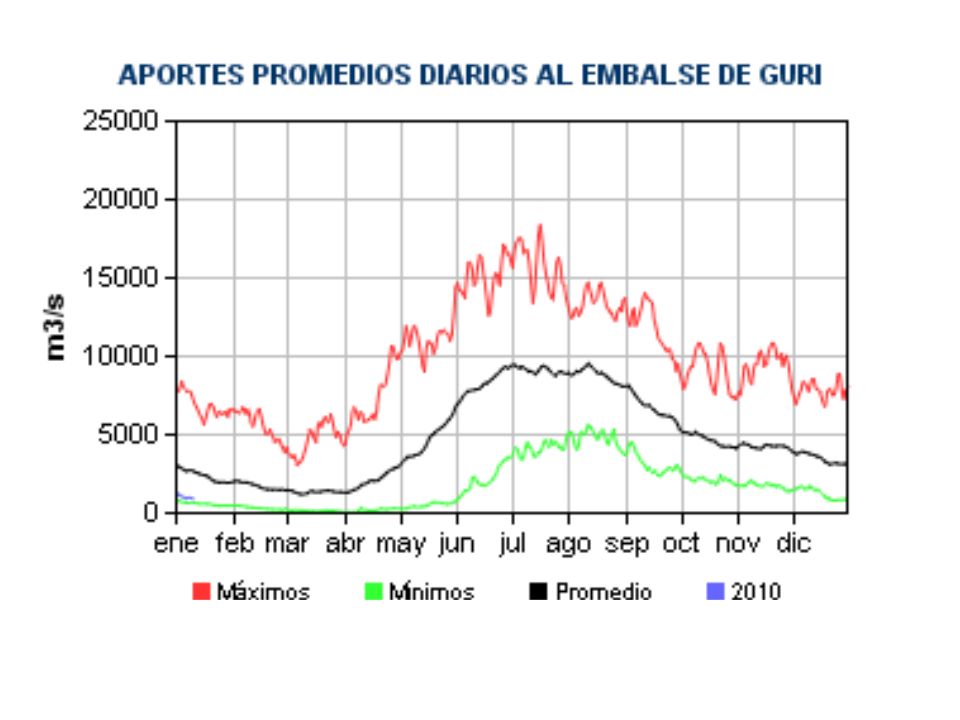

29

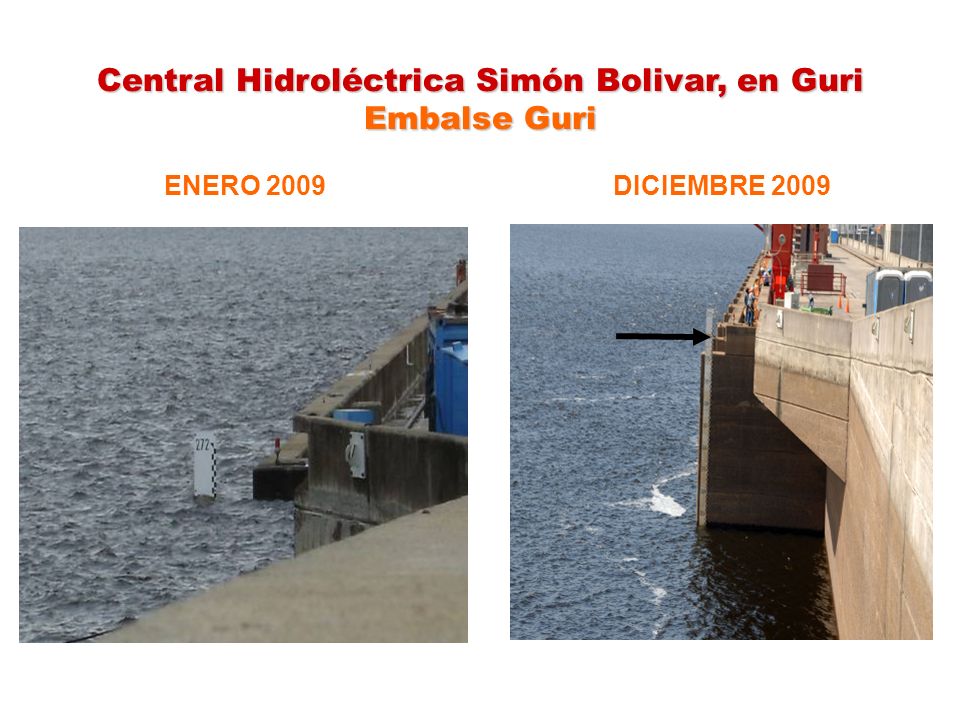

30 Central Hidroléctrica Simón Bolivar, en Guri Embalse Guri ENERO 2009DICIEMBRE 2009

31 NIVEL (m.s.n.m.)‏2 271‏ m 240 m 262‏ m NIVEL MÁXIMO‏ NIVEL ACTUAL NIVEL MÍNIMO OPERAR POR DEBAJO DE LA COTA 240 IMPLICA PARAR UN NÚMERO DE UNIDADES EQUIVALENTE A 5000 MW O 10 CIUDADES COMO CARACAS O 25 CIUDADES COMO SAN FELIX O 100 CIUDADES COMO UPATA NIVELES DE OPERACIÓN DEL EMBALSE GURI. (PRINCIPIOS DEL PERIODO DE SEQUIA)‏

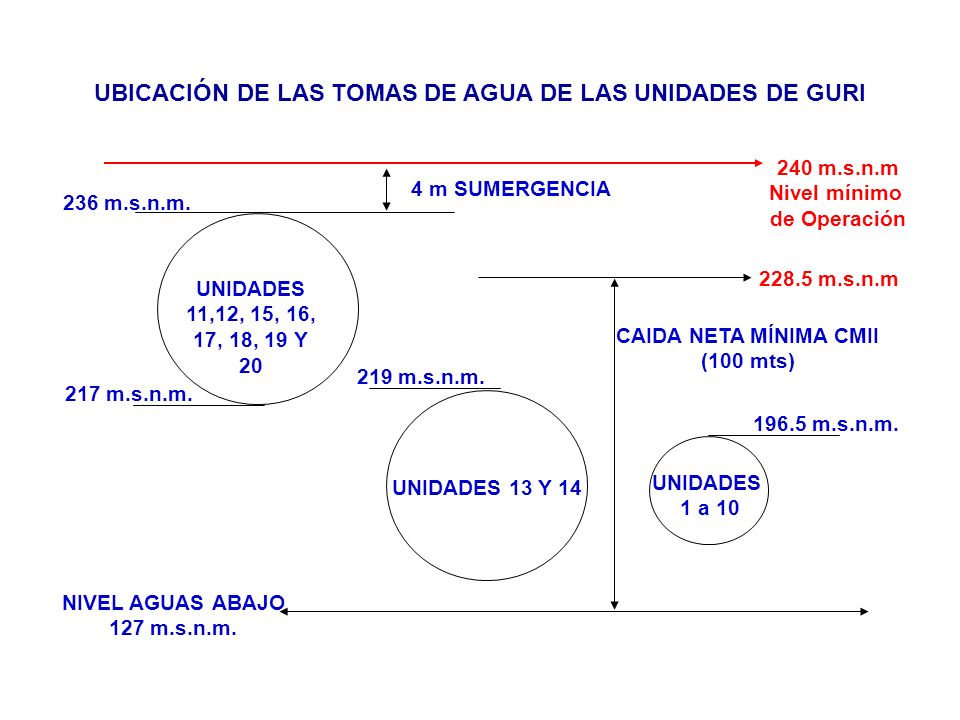

32 NIVEL AGUAS ABAJO 127 m.s.n.m. UNIDADES 13 Y 14 UNIDADES 11,12, 15, 16, 17, 18, 19 Y 20 236 m.s.n.m. 219 m.s.n.m. CAIDA NETA MÍNIMA CMII (100 mts)‏ 228.5 m.s.n.m 217 m.s.n.m. 4 m SUMERGENCIA 240 m.s.n.m Nivel mínimo de Operación UNIDADES 1 a 10 196.5 m.s.n.m. UBICACIÓN DE LAS TOMAS DE AGUA DE LAS UNIDADES DE GURI

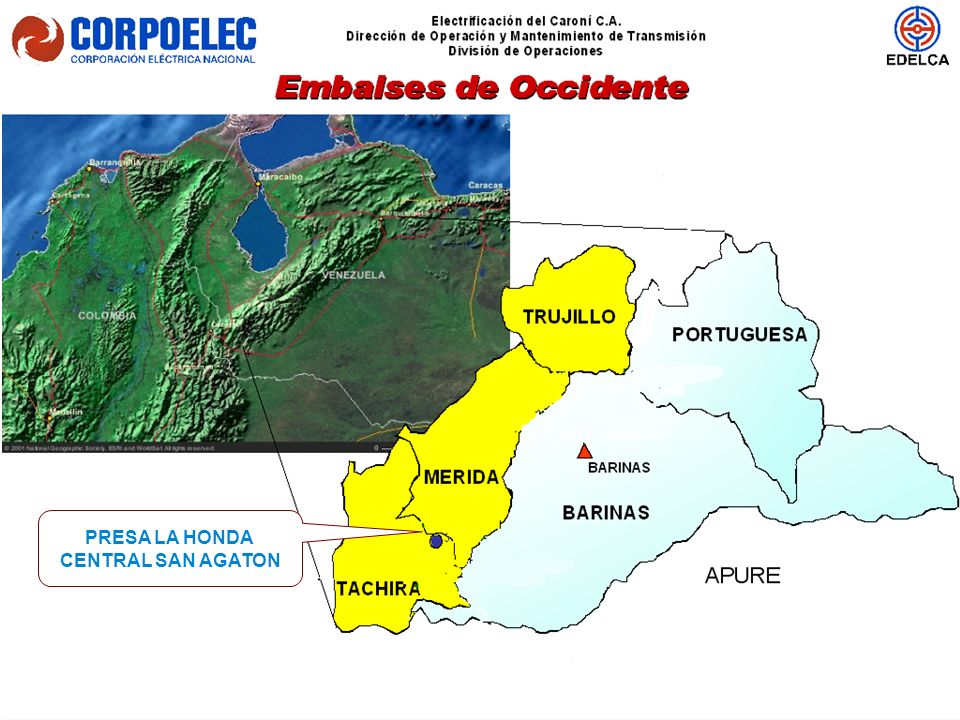

33 Embalses de Occidente PRESA LA HONDA CENTRAL SAN AGATON

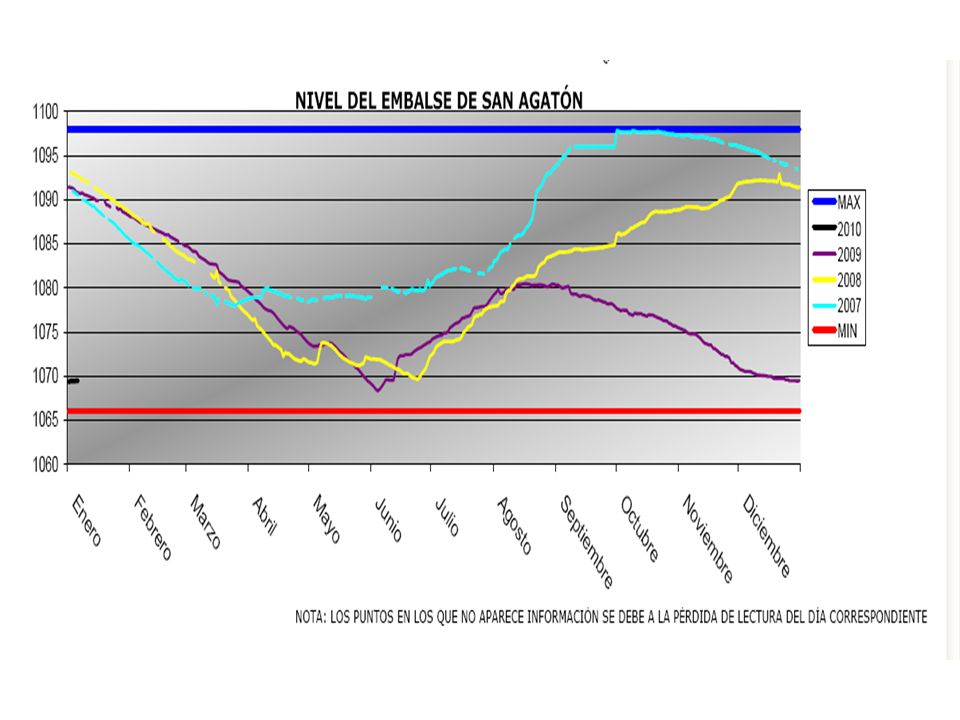

34

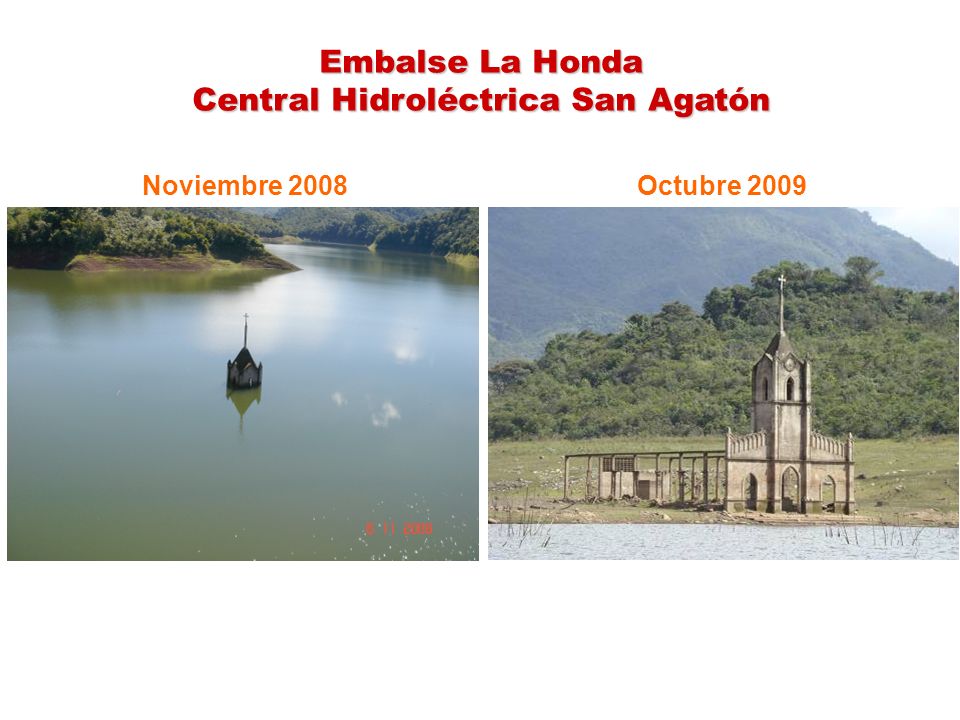

35 Embalse La Honda Central Hidroléctrica San Agatón Noviembre 2008Octubre 2009

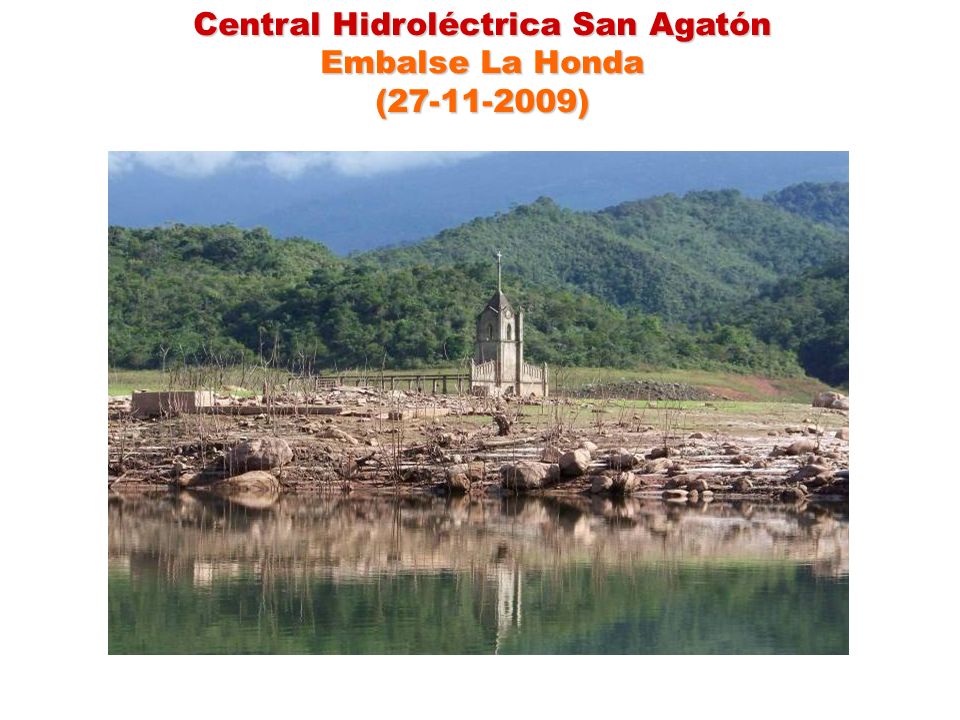

36 Central Hidroléctrica San Agatón Embalse La Honda (27-11-2009) ‏

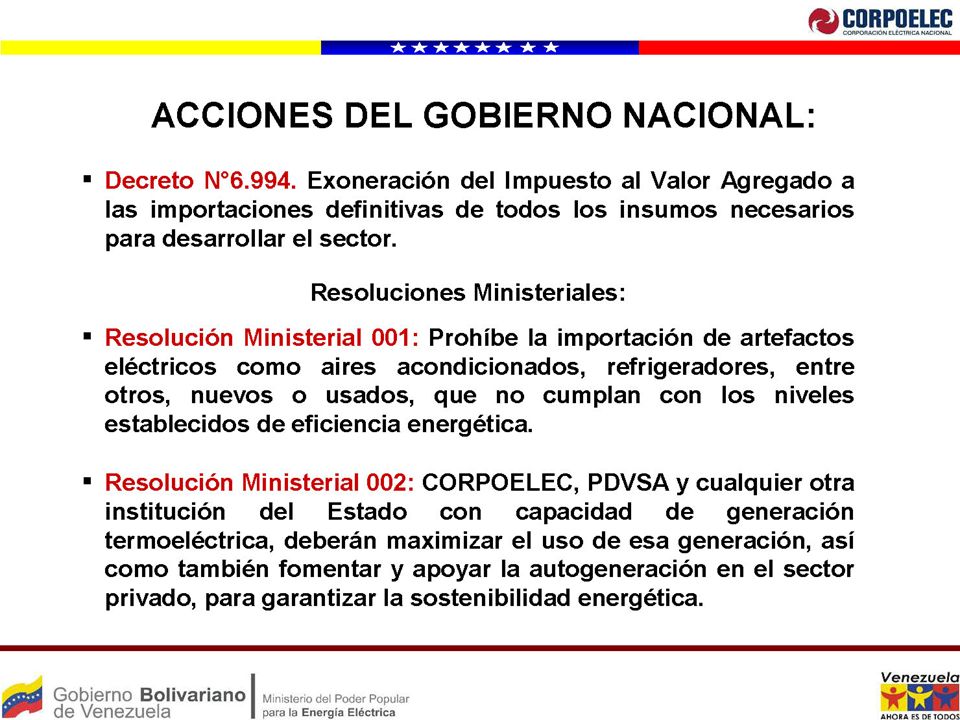

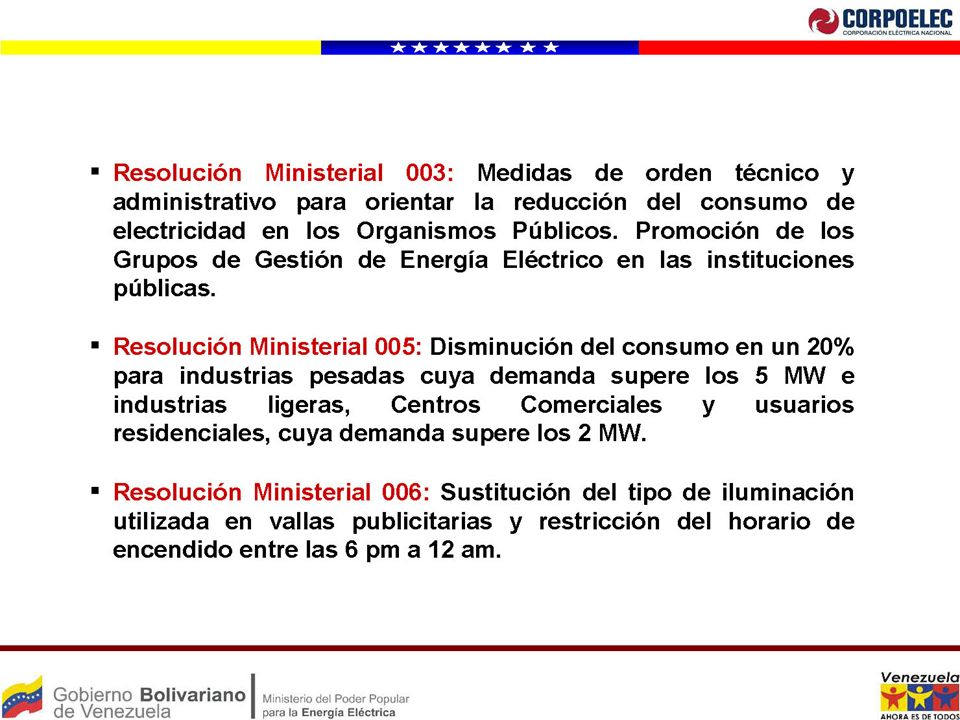

37 AccionesAcciones

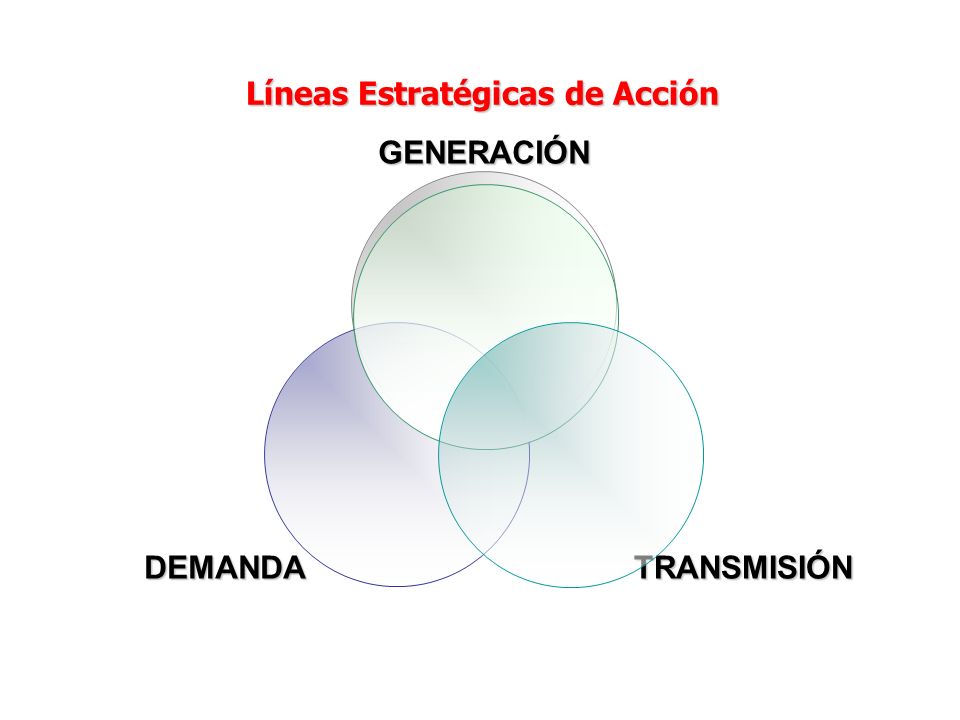

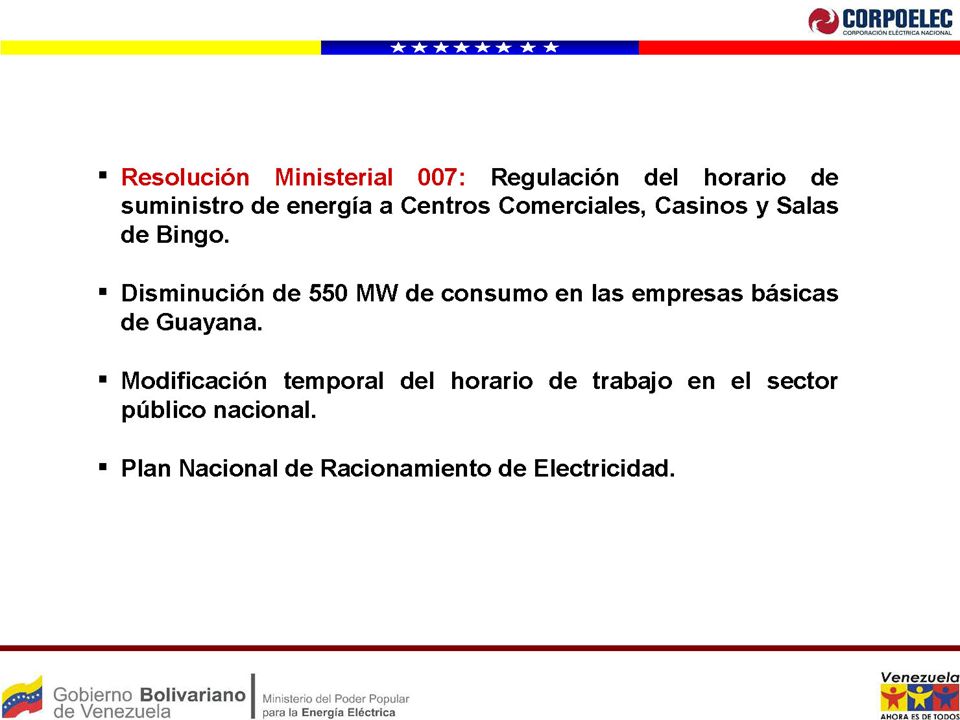

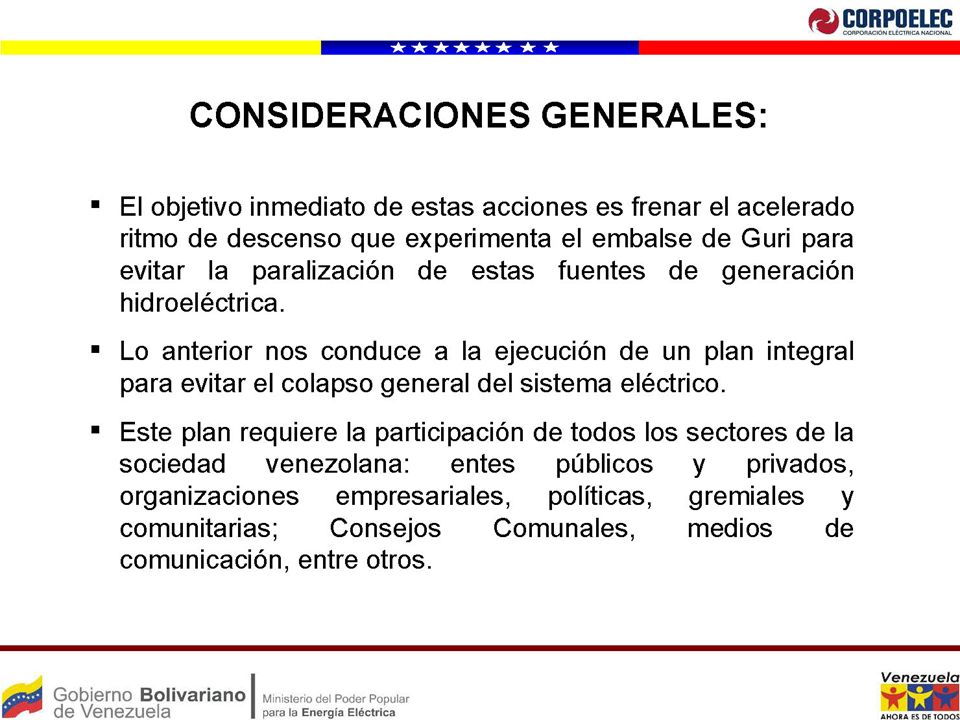

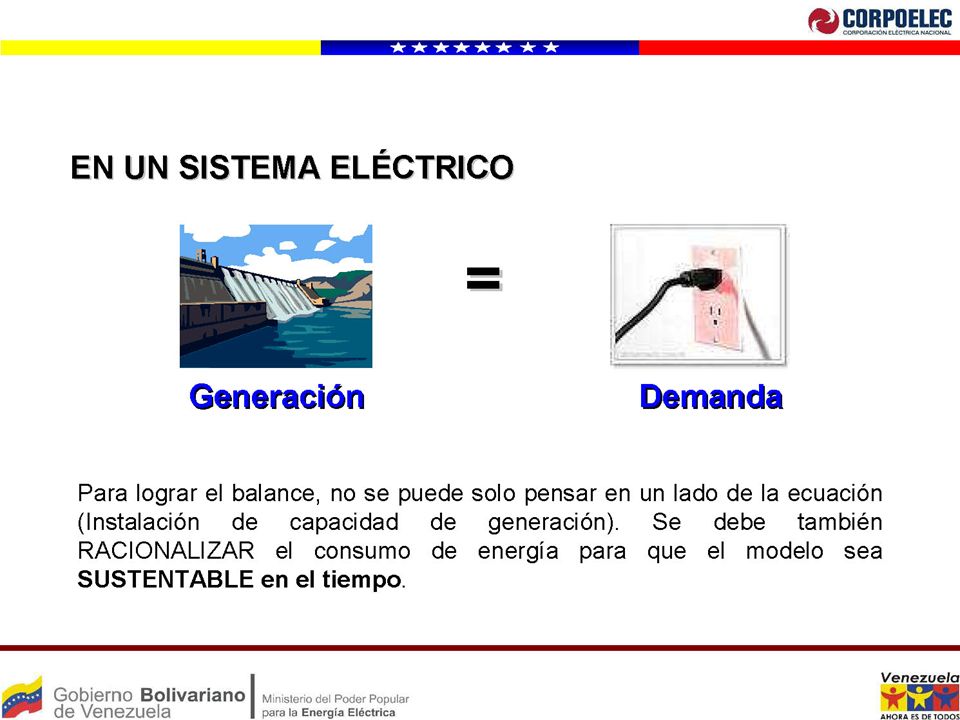

38 Líneas Estratégicas de Acción

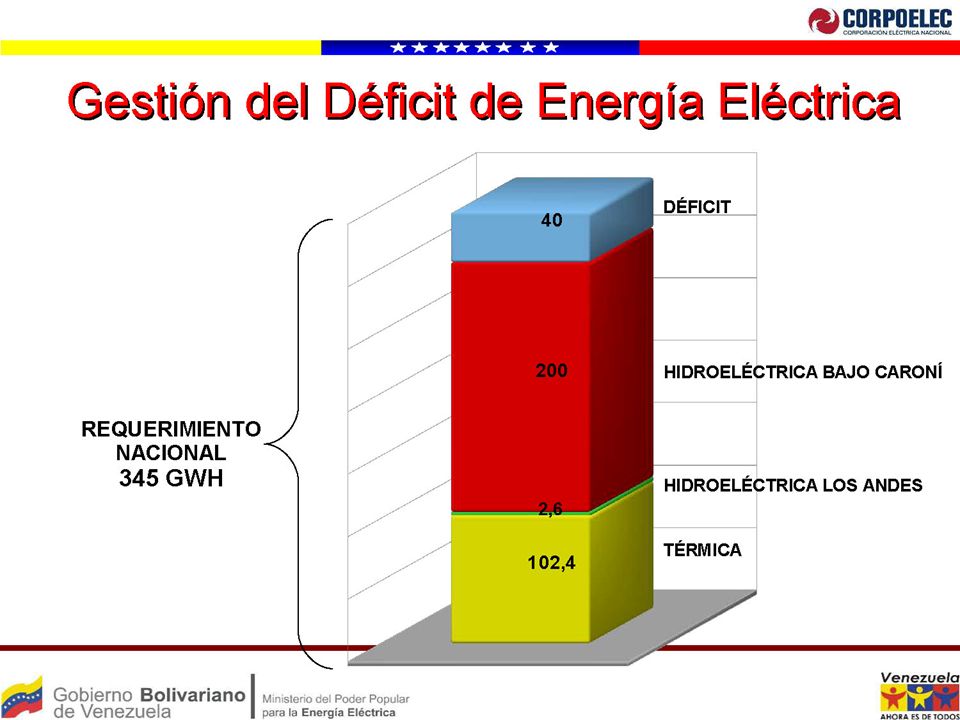

39

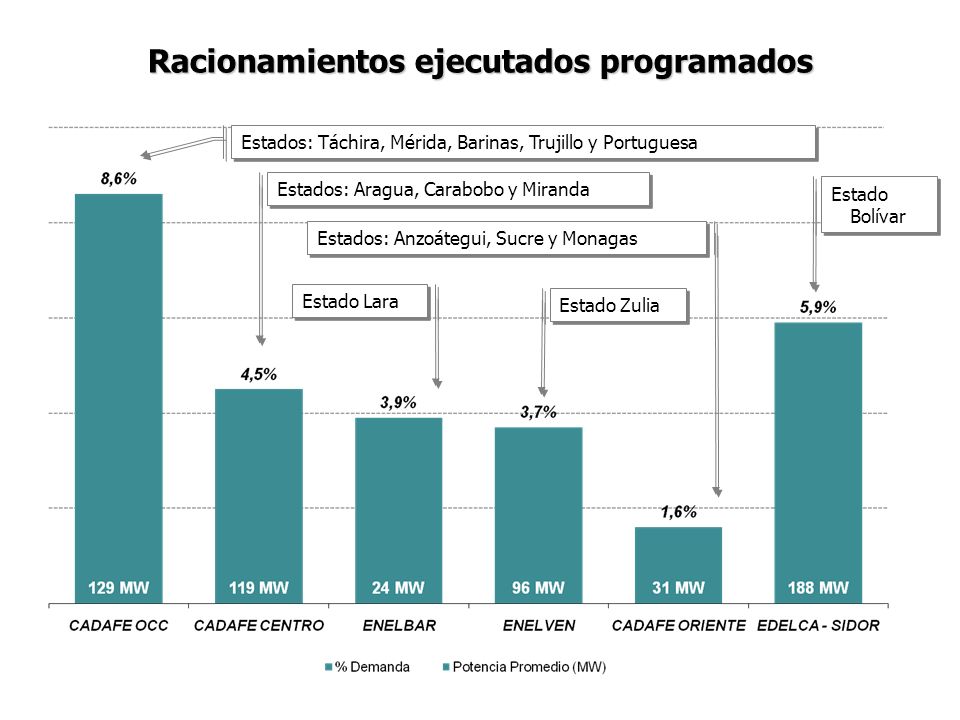

40 Estados: Táchira, Mérida, Barinas, Trujillo y Portuguesa Estados: Aragua, Carabobo y Miranda Estado Lara Estado Zulia Estados: Anzoátegui, Sucre y Monagas Estado Bolívar Racionamientos ejecutados programados 21

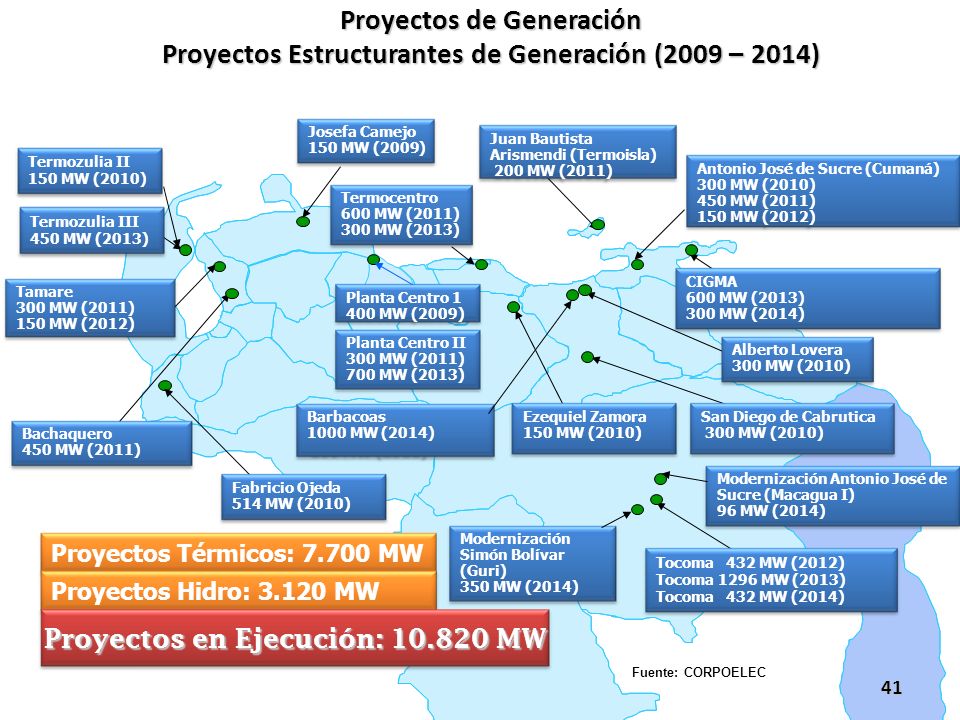

41 41 Proyectos Térmicos: 7.700 MWProyectos Hidro: 3.120 MW Termozulia II 150 MW (2010) Proyectos en Ejecución: 10.820 MW Josefa Camejo 150 MW (2009) Alberto Lovera 300 MW (2010) Ezequiel Zamora 150 MW (2010) San Diego de Cabrutica 300 MW (2010) Fabricio Ojeda 514 MW (2010) Juan Bautista Arismendi (Termoisla)‏ 200 MW (2011) Antonio José de Sucre (Cumaná) 300 MW (2010) 450 MW (2011) 150 MW (2012) CIGMA 600 MW (2013) 300 MW (2014) Tamare 300 MW (2011) 150 MW (2012) Bachaquero 450 MW (2011) Termocentro 600 MW (2011) 300 MW (2013) Tocoma 432 MW (2012)‏ Tocoma 1296 MW (2013) Tocoma 432 MW (2014) Planta Centro 1 400 MW (2009) Modernización Simón Bolívar (Guri) 350 MW (2014) Modernización Antonio José de Sucre (Macagua I) 96 MW (2014) Fuente: CORPOELEC 30/04/09 Planta Centro II 300 MW (2011) 700 MW (2013) Termozulia III 450 MW (2013) Barbacoas 1000 MW (2014) 41 Proyectos de Generación Proyectos Estructurantes de Generación (2009 – 2014)‏

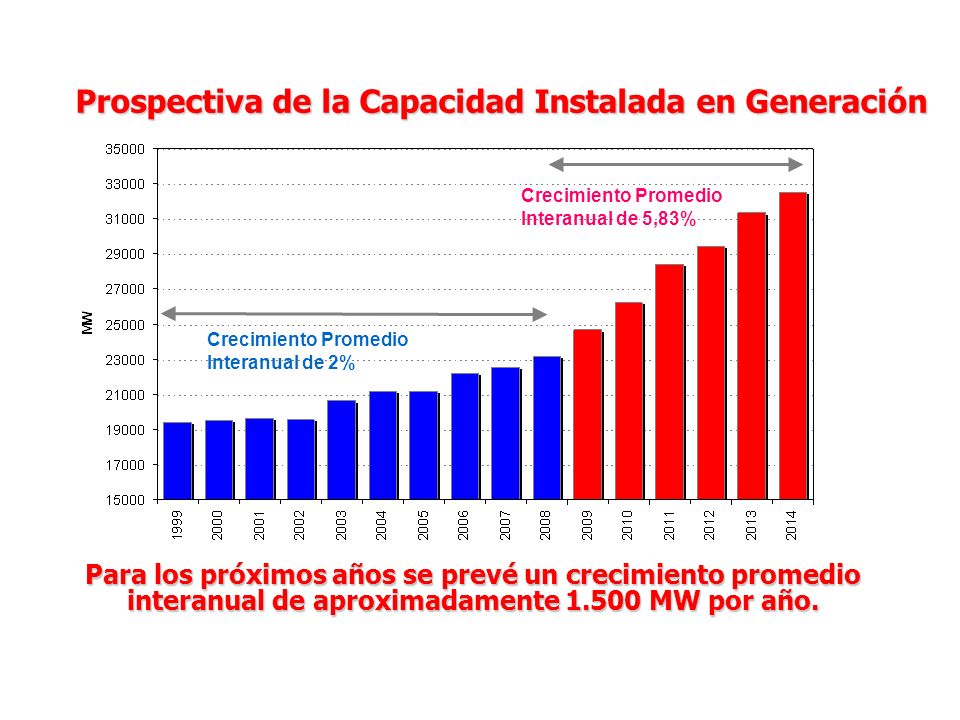

42 Crecimiento Promedio Interanual de 5,83% Crecimiento Promedio Interanual de 2% Para los próximos años se prevé un crecimiento promedio interanual de aproximadamente 1.500 MW por año. Prospectiva de la Capacidad Instalada en Generación

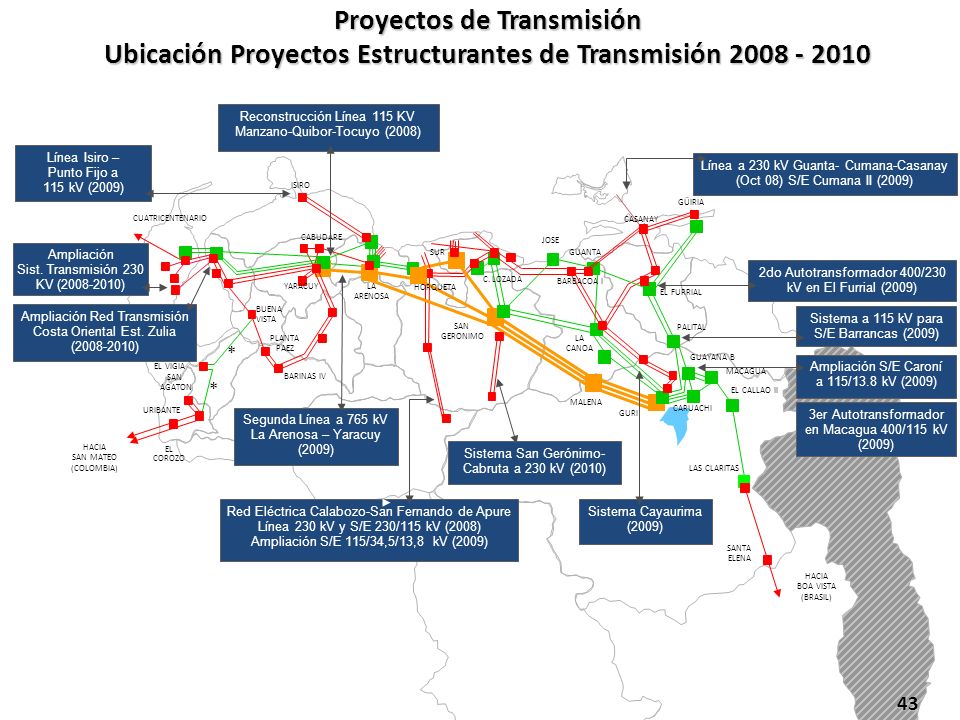

43 43 MALENA SAN GERONIMO PLANTA PAEZ SUR URIBANTE EL COROZO SAN AGATON BUENA VISTA EL VIGIA LA ARENOSA JOSE * * HACIA SAN MATEO (COLOMBIA)‏ MACAGUA EL CALLAO II SANTA ELENA HACIA BOA VISTA (BRASIL)‏ EL FURRIAL C. LOZADA LA CANOA CABUDARE YARACUY BARINAS IV HORQUETA Ampliación Red Transmisión Costa Oriental Est. Zulia (2008-2010) Ampliación Sist. Transmisión 230 KV (2008-2010)‏ Red Eléctrica Calabozo-San Fernando de Apure Línea 230 kV y S/E 230/115 kV (2008)‏ Ampliación S/E 115/34,5/13,8 kV (2009)‏ Segunda Línea a 765 kV La Arenosa – Yaracuy (2009)‏ Sistema San Gerónimo- Cabruta a 230 kV (2010)‏ Línea Isiro – Punto Fijo a 115 kV (2009)‏ Sistema Cayaurima (2009)‏ GURI CARUACHI PALITAL BARBACOA I CASANAY ISIRO LAS CLARITAS 3er Autotransformador en Macagua 400/115 kV (2009)‏ GUAYANA B GUANTA GÜIRIA Línea a 230 kV Guanta- Cumana-Casanay (Oct 08) S/E Cumana II (2009)‏ Ampliación S/E Caroní a 115/13.8 kV (2009)‏ Sistema a 115 kV para S/E Barrancas (2009)‏ 2do Autotransformador 400/230 kV en El Furrial (2009)‏ Reconstrucción Línea 115 KV Manzano-Quibor-Tocuyo (2008)‏ CUATRICENTENARIO Proyectos de Transmisión Ubicación Proyectos Estructurantes de Transmisión 2008 - 2010 43
