1 WiMax Integrante: Vanina, Leandro Martín Grupo 16

2 WiMax Introducción Esquema de trabajo Características de WiMax
WiMax frente a Wi-Fi Redes seguras Aplicaciones WiMax

3 Diagrama de Red Esquema general de implementación con obstáculos WiMax en Argentina Ventajas Problemas Conclusión

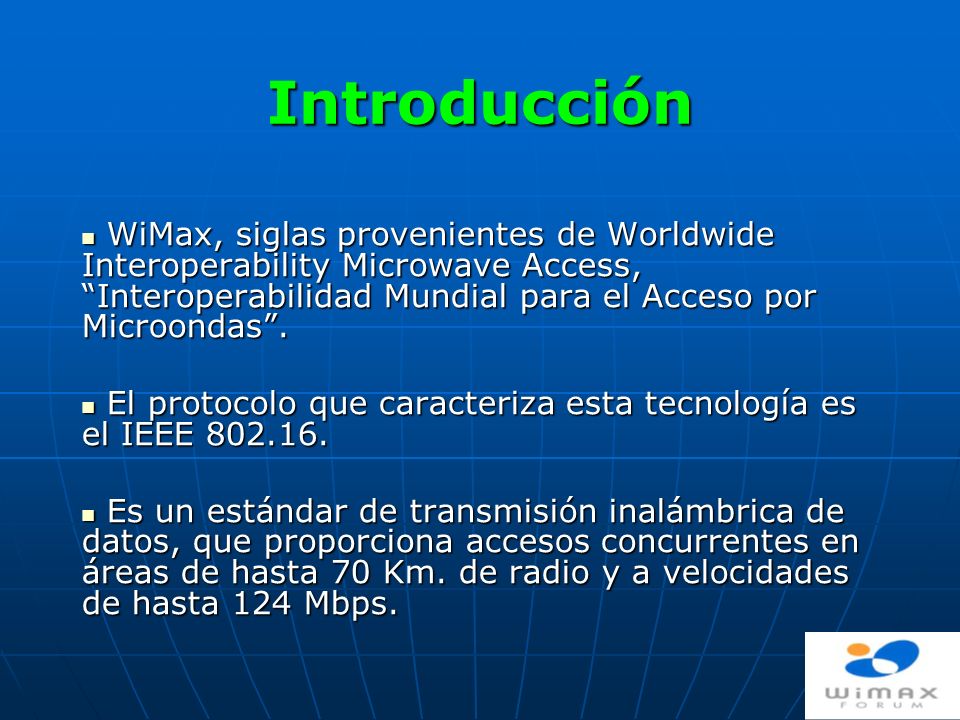

4 Introducción WiMax, siglas provenientes de Worldwide Interoperability Microwave Access, “Interoperabilidad Mundial para el Acceso por Microondas”. El protocolo que caracteriza esta tecnología es el IEEE Es un estándar de transmisión inalámbrica de datos, que proporciona accesos concurrentes en áreas de hasta 70 Km. de radio y a velocidades de hasta 124 Mbps.

5 Es compatible con otros anteriores, como el del Wi-Fi (IEEE 802.11).
Es una tecnología que permite la recepción de datos por microondas y retransmisión por ondas de radio. WiMax está pensado principalmente como tecnología de “ultima milla” y se puede usar para enlaces de acceso, MAN o incluso WAN. WiMax se destaca por su capacidad como tecnología portadora, sobre la que se puede transportar IP, TDM, T1/E1, ATM, Frame Relay y voz.

6 En la actualidad, existen dos tipos principales de tecnología WiMax

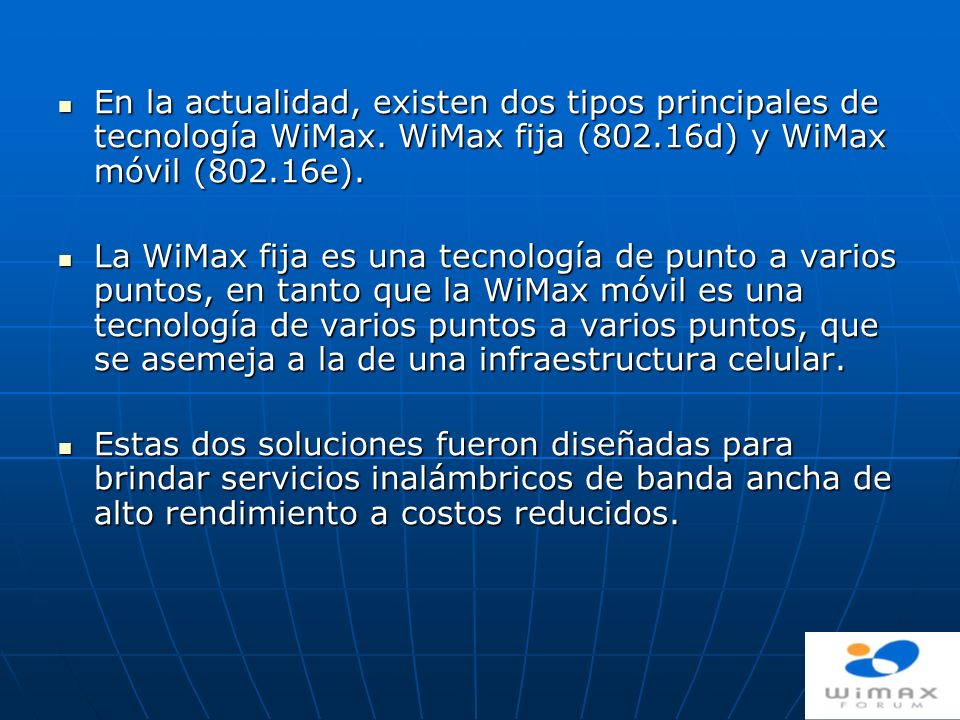

En la actualidad, existen dos tipos principales de tecnología WiMax. WiMax fija (802.16d) y WiMax móvil (802.16e). La WiMax fija es una tecnología de punto a varios puntos, en tanto que la WiMax móvil es una tecnología de varios puntos a varios puntos, que se asemeja a la de una infraestructura celular. Estas dos soluciones fueron diseñadas para brindar servicios inalámbricos de banda ancha de alto rendimiento a costos reducidos.

7 La solución WiMax móvil se basa en la tecnología OFDMA (acceso múltiple por división de frecuencia ortogonal) que ofrece ventajas en términos de latencia, eficiencia en el uso del espectro de frecuencia de radio y soporte avanzado de antenas, lo que en definitiva se traduce en un desempeño superior al de las actuales tecnologías de redes inalámbricas de áreas amplias.

8 Esquema de trabajo

9 Características de WiMax
Capa MAC con soporte de múltiples especificaciones físicas (PHY). Gran ancho de banda: una estación-base puede permitir simultáneamente el acceso de más de 60 empresas con conectividad del tipo T1/Y1 o centenares de residencias con conexiones DSL. Distancias de hasta 70 kilómetros y velocidades de hasta 124 Mbps.

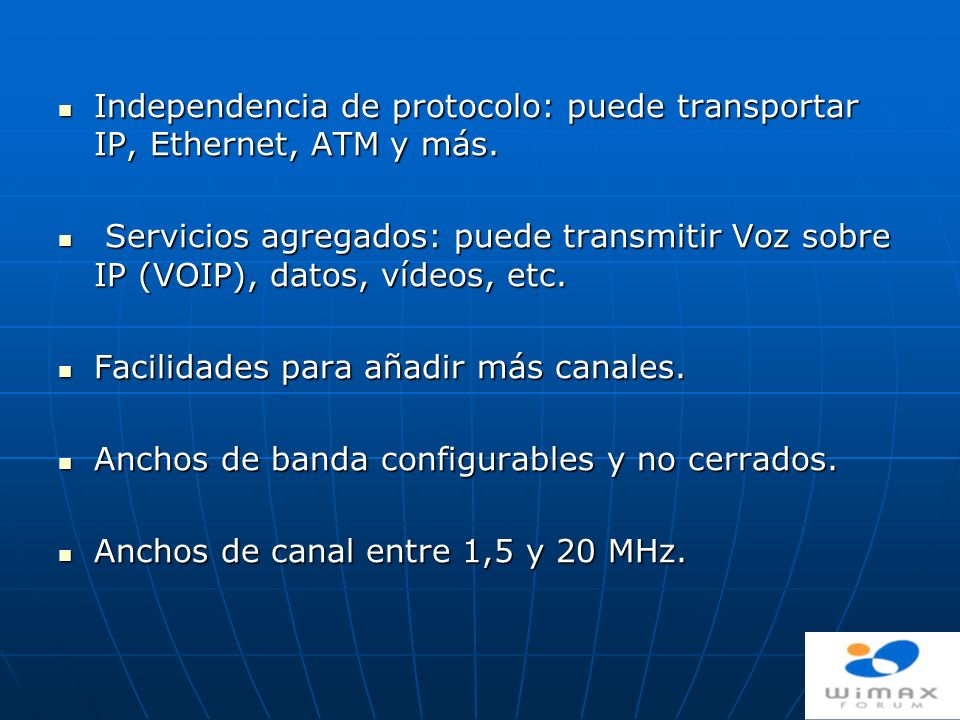

10 Independencia de protocolo: puede transportar IP, Ethernet, ATM y más.
Servicios agregados: puede transmitir Voz sobre IP (VOIP), datos, vídeos, etc. Facilidades para añadir más canales. Anchos de banda configurables y no cerrados. Anchos de canal entre 1,5 y 20 MHz.

11 Utiliza modulaciones OFDM (Orthogonal Frequency Division Multiplexing) y OFDMA (Orthogonal Frequency Division Multiple Access) con 256 y 2048 portadoras respectivamente, que permiten altas velocidades de transferencia incluso en condiciones poco favorables. Esta técnica de modulación es la que también se emplea para la TV digital, sobre cable o satélite, así como para Wi-Fi (802.11a) por lo que está suficientemente probada. Incorpora soporte para tecnologías “smart antenas” que mejoran la eficiencia y la cobertura. Estas antenas son propias de las redes celulares de 3G, mejorando la red espectral, llegando así a conseguir el doble que

12 Incluye mecanismos de modulación adaptativa, mediante los cuales la estación base y el equipo de usuario se conectan utilizando la mejor de las modulaciones posibles, en función de las características del enlace radio. En lo que respecta a seguridad, tiene medidas de autentificación de usuarios y la encriptación de datos mediante loa algoritmos triple DES y RSA.

13 WiMax frente a Wi-Fi Wi-Fi (802.11) WiMax (802.16)
El estándar de Wi-Fi es el El estándar de WiMax es el La primera norma inalámbrica (802.11) fue desarrollada como una alternativa al cableado estructurado de redes LAN. Esta norma fue diseñada para ofrecer “conexión Ethernet inalámbrica”. WiMax está basado en la norma Esta norma fue diseñada específicamente como una solución de Última Milla, y enfocada en los requerimientos para prestar servicio a nivel comercial. Para empezar, su diseño contempla la necesidad de varios protocolos de servicio. La certificación Wi-Fi fue elaborada para ofrecer una garantía de interoperabilidad entre productos de diferentes fabricantes. Para entender mejor las aplicaciones para la cuales Wi-Fi fue diseñado, hay que imaginar una red Ethernet dentro de una oficina durante los años noventa. Una conexión WiMax soporta servicios paquetizados como IP y voz sobre IP (VoIP), como también servicios conmutados (TDM), E1/T1 y voz tradicional (clase-5); también soporta interconexiones de ATM y Frame Relay.

14 Wi-Fi (802.11) WiMax (802.16) El requerimiento era una red dentro de una oficina. Wi-Fi fue diseñado para ambientes inalámbricos internos y las capacidades sin línea de vista (NLOS) son posibles únicamente para unos pocos metros. A pesar de este diseño y de todas las limitaciones, había muchos proveedores de Internet (ISP) que implementaban radios Wi-Fi para servicio de Última Milla. Debido al diseño de Wi-Fi, los servicios en estas redes eran bastante limitados. WiMAX facilita varios niveles de servicio (MIR/CIR) para poder dar diferentes velocidades de datos dependiendo del contrato con el suscriptor. En los últimos años hemos visto mucho desarrollo en Wi-Fi y Ethernet para adaptarse a los cambios en las redes de datos. Esto incluye mejor seguridad (encriptación), redes virtuales (VLAN), y soporte básico para servicios de voz (QoS). Un radio WiMAX tiene la capacidad de entregar varios canales de servicio desde la misma conexión física. Esto permite que múltiples suscriptores estén conectados al mismo radio (CPE); cada uno con una conexión privada con el protocolo y nivel de servicio que éste requiera. Esta solución garantiza tener múltiples suscriptores que se encuentran en un mismo edificio (MDU).

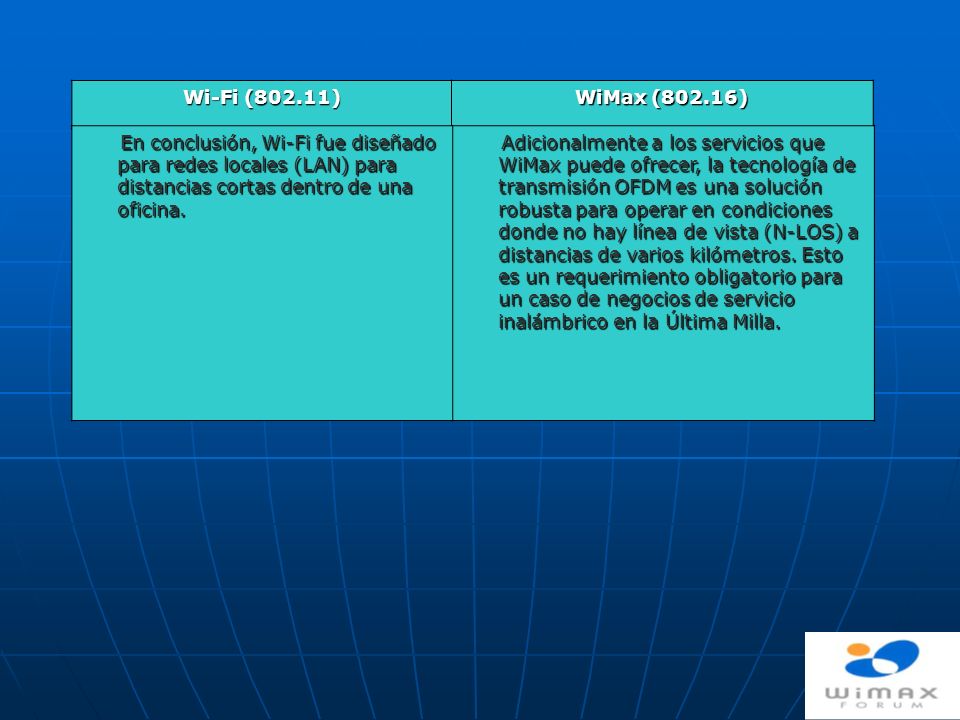

15 Wi-Fi (802.11) WiMax (802.16) En conclusión, Wi-Fi fue diseñado para redes locales (LAN) para distancias cortas dentro de una oficina. Adicionalmente a los servicios que WiMax puede ofrecer, la tecnología de transmisión OFDM es una solución robusta para operar en condiciones donde no hay línea de vista (N-LOS) a distancias de varios kilómetros. Esto es un requerimiento obligatorio para un caso de negocios de servicio inalámbrico en la Última Milla.

16 Redes seguras La seguridad y la integridad de la información que se transmite a través de las redes inalámbricas han traído bastantes críticas porque, según apuntaban algunos expertos, podía interferir en otras redes de comunicación o exponerse a robo de datos. En cuanto a seguridad, por el momento WiMax incorpora 3DES (Triple Data Encription Standard), pero se prevé que se incorpore AES (Advanced Encryption Standard) cuando comience su comercialización a gran escala.

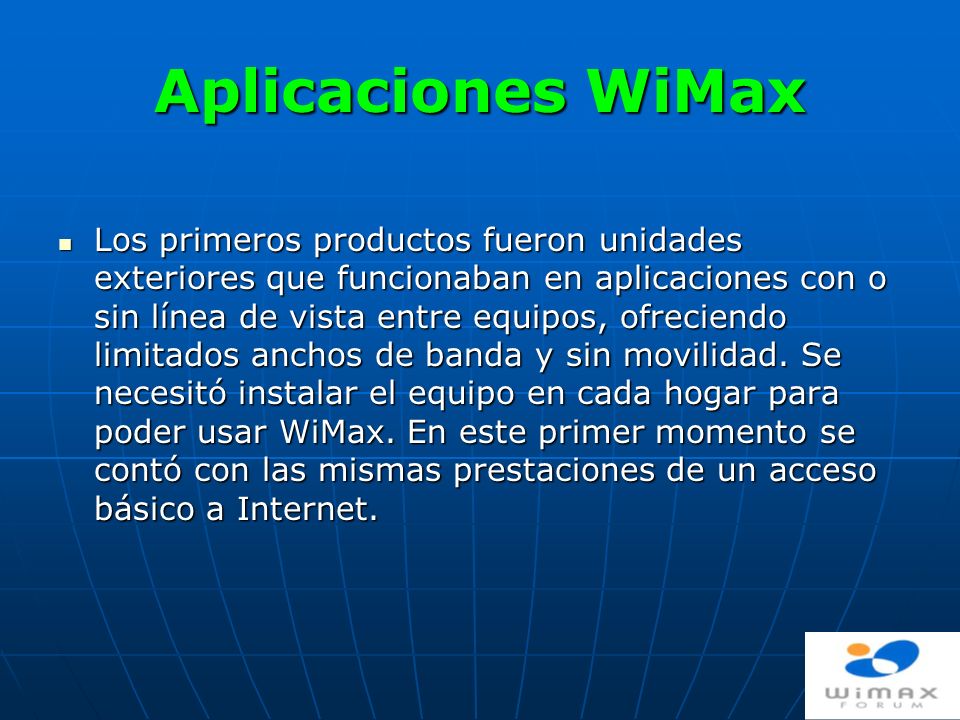

17 Aplicaciones WiMax Los primeros productos fueron unidades exteriores que funcionaban en aplicaciones con o sin línea de vista entre equipos, ofreciendo limitados anchos de banda y sin movilidad. Se necesitó instalar el equipo en cada hogar para poder usar WiMax. En este primer momento se contó con las mismas prestaciones de un acceso básico a Internet.

18

19 La segunda generación es para interiores, con módems auto instalables similares a los módems de cable o DSL. En este momento, las redes WiMax ofrecen movilidad para que los clientes lleven su computadora portátil o MODEM WiMax a cualquier parte con cobertura.

20

21 Diagrama de Red

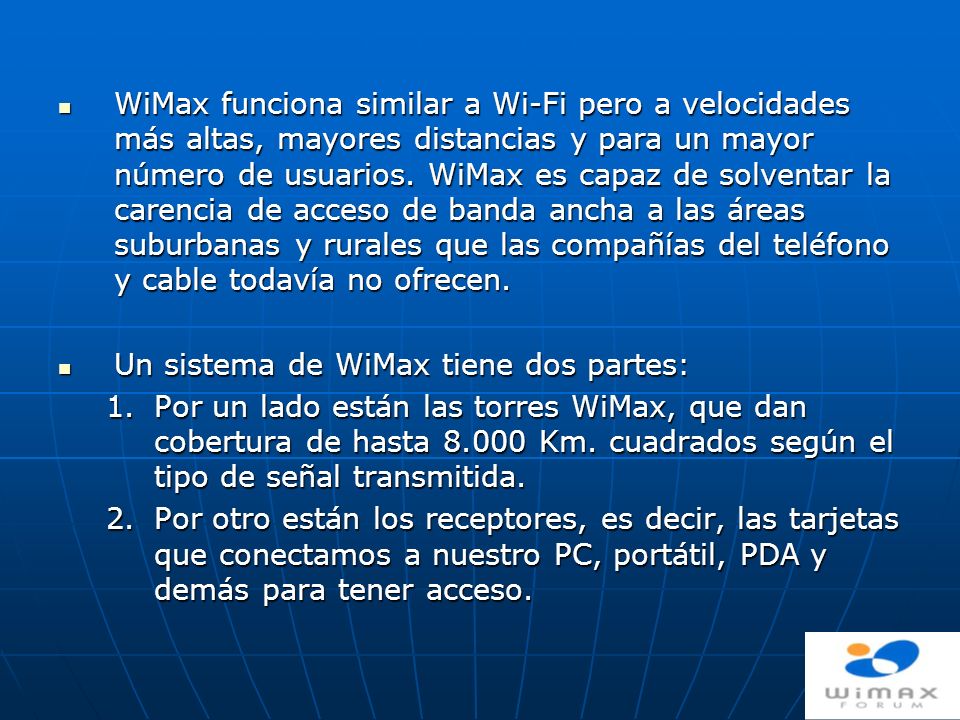

22 WiMax funciona similar a Wi-Fi pero a velocidades más altas, mayores distancias y para un mayor número de usuarios. WiMax es capaz de solventar la carencia de acceso de banda ancha a las áreas suburbanas y rurales que las compañías del teléfono y cable todavía no ofrecen. Un sistema de WiMax tiene dos partes: Por un lado están las torres WiMax, que dan cobertura de hasta Km. cuadrados según el tipo de señal transmitida.  Por otro están los receptores, es decir, las tarjetas que conectamos a nuestro PC, portátil, PDA y demás para tener acceso.

23 Esquema general de implementación con obstáculos

24 WiMax en Argentina Las Empresas Ertach y Velocom, ofrece el servicios en casi todo Argentina expandiéndose muy rápido, en datos, telefonía, e Internet en tecnologías licenciadas en 3,5 Ghz y 2,4 Ghz. La empresa Ertach (Telmex Argentina) brindará servicios de comunicaciones inalámbricas con la última tecnología WiMax a la Administración Pública de Bahía Blanca. De esta manera, Ertach continúa sumando entidades gubernamentales a su red.

25 Ertach/Telmex ofrece WiMax como opción principal de acceso, pero la Empresa anunció que para el año 2010 comenzará el despliegue de una red GPON. Actualmente, Velocom (propiedad de Nextel) ofrece conectividad a banda ancha sin cables en Mar del Plata, Mendoza, Rosario, Santa Fe, Córdoba y Buenos Aires. O sea, en los mismos lugares en los que opera Nextel. Solunet ofrece soluciones WiMax con alcances de hasta 30 Km. y velocidades de hasta 10 MB.

26 Alvarion ofrece soluciones en el estándar WiMax tanto en 3

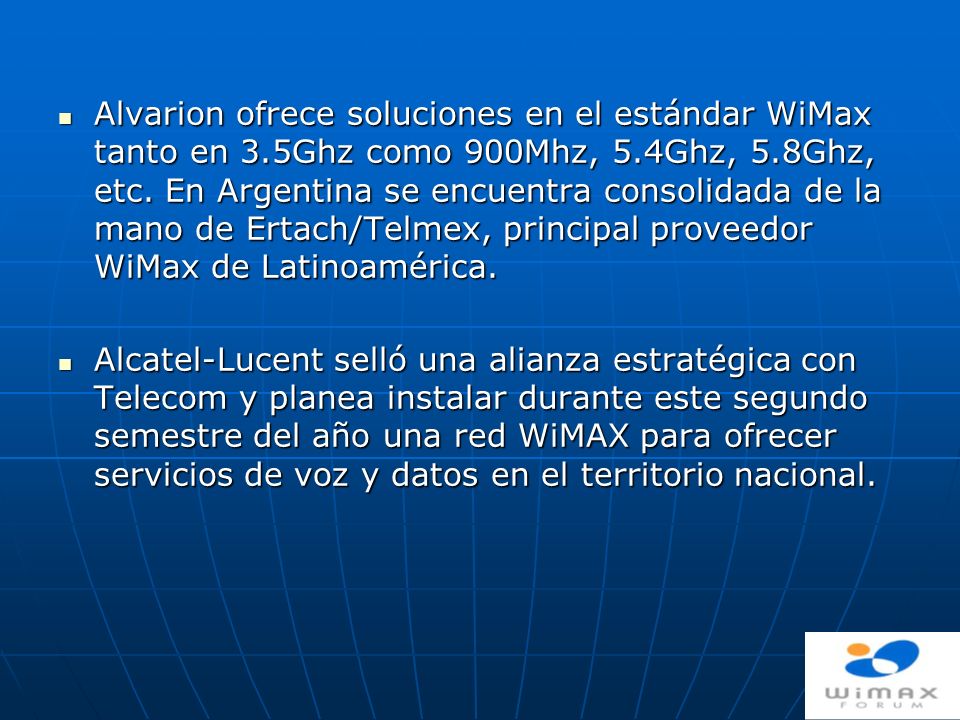

Alvarion ofrece soluciones en el estándar WiMax tanto en 3.5Ghz como 900Mhz, 5.4Ghz, 5.8Ghz, etc. En Argentina se encuentra consolidada de la mano de Ertach/Telmex, principal proveedor WiMax de Latinoamérica. Alcatel-Lucent selló una alianza estratégica con Telecom y planea instalar durante este segundo semestre del año una red WiMAX para ofrecer servicios de voz y datos en el territorio nacional.

27 Ventajas Si bien las tecnologías 3G y Wi-Fi ofrecen actualmente mayor movilidad y portabilidad de terminales, WiMax gana en alcance y velocidades de conexión. WiMax ofrece tasas de transferencia de hasta 124 Mbps y una cobertura de 40 a 70 kilómetros. La actual versión de Wi-Fi tiene una tasa de transferencia de 11 a 54 Mbps y una cobertura máxima de 300 metros.

28 Junto con estos 2 puntos se encuentra el mayor ancho de banda, lo que permite transmitir para varios equipos o estaciones conectadas y ejecutando más de un servicio en forma simultánea, como ser Telefonía IP, transmisión de video, imágenes, audio, etc. Es capaz de funcionar con obstáculos entre el transmisor y receptor.

29 Problemas Hoy en Argentina, WiMax se ve, por lo general, en las áreas donde hay menor competencia y que no es posible pensar en una batalla inminente con las redes tradicionales. El principal obstáculo es que los equipos son caros para llegar al cliente pero la tecnología se está a estandarizando y la competencia con el cable va a llegar. Por lo tanto, los sistemas 3G y Wi-Fi poseen ventajas frente a WiMax Móvil por ser éstas, tecnologías ya establecidas y con costos inferiores.

30 Conclusiones WiMax es una tecnología innovadora en el sentido de su gran alcance inalámbrico, así como su movilidad. WiMax trae grandes ventajas como son el acceso a Internet en áreas suburbanas y rurales, así como movilidad que resulta muy atractiva para ciertos sectores de la población. Se debe evitar que WiMax quede como una tecnología más, y sólo al alcance de unos pocos. El costo de implementación debe reducirse.
