0 Flujo - 201 Especificaciones y Diferencias de Producto

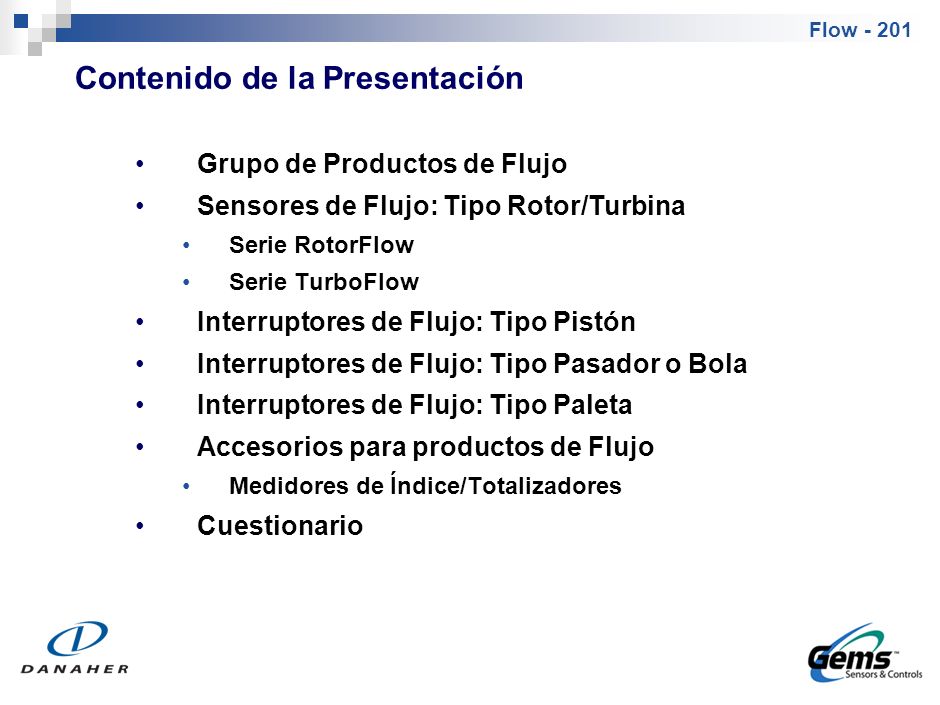

1 Contenido de la Presentación
Grupo de Productos de Flujo Sensores de Flujo: Tipo Rotor/Turbina Serie RotorFlow Serie TurboFlow Interruptores de Flujo: Tipo Pistón Interruptores de Flujo: Tipo Pasador o Bola Interruptores de Flujo: Tipo Paleta Accesorios para productos de Flujo Medidores de Índice/Totalizadores Cuestionario

2 Grupo de Productos de Flujo

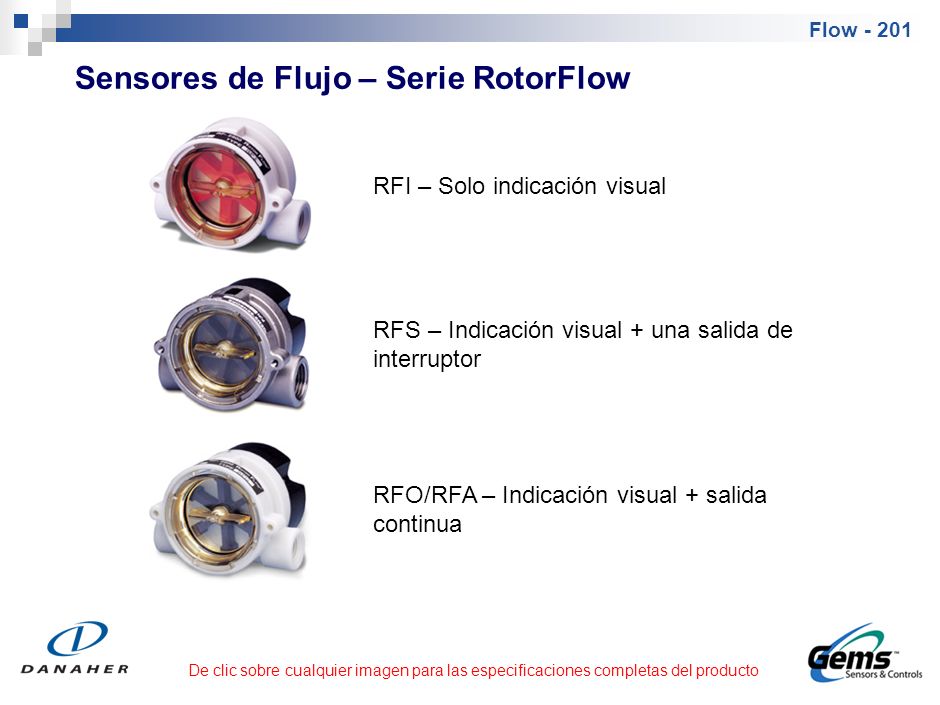

3 Sensores de Flujo – Serie RotorFlow
RFI – Solo indicación visual RFS – Indicación visual + una salida de interruptor RFO/RFA – Indicación visual + salida continua De clic sobre cualquier imagen para las especificaciones completas del producto

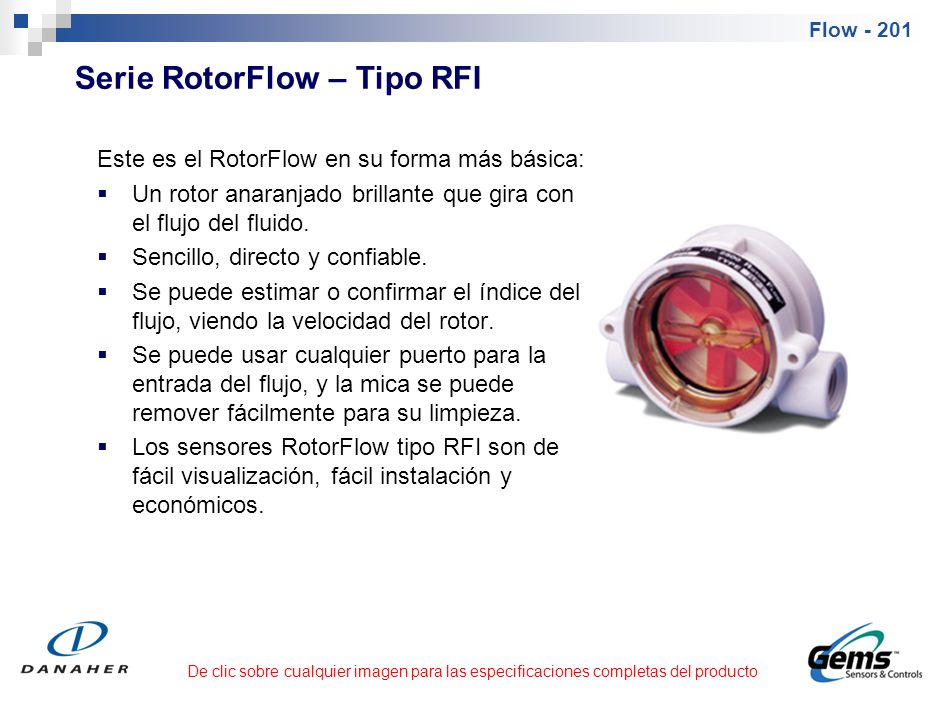

4 Serie RotorFlow – Tipo RFI
Este es el RotorFlow en su forma más básica: Un rotor anaranjado brillante que gira con el flujo del fluido. Sencillo, directo y confiable. Se puede estimar o confirmar el índice del flujo, viendo la velocidad del rotor. Se puede usar cualquier puerto para la entrada del flujo, y la mica se puede remover fácilmente para su limpieza. Los sensores RotorFlow tipo RFI son de fácil visualización, fácil instalación y económicos. De clic sobre cualquier imagen para las especificaciones completas del producto

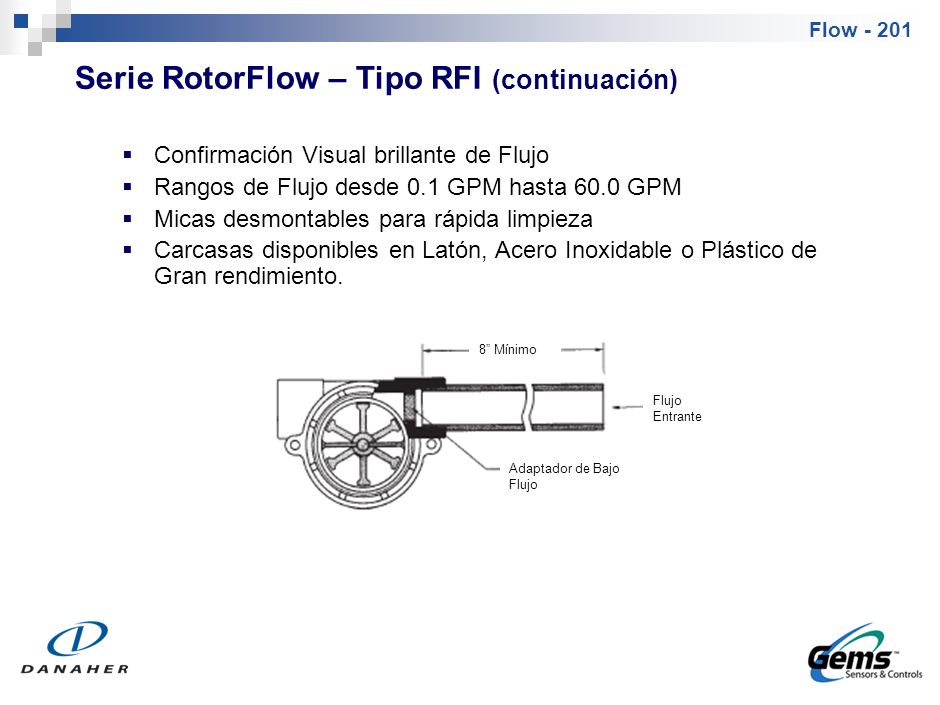

5 Serie RotorFlow – Tipo RFI (continuación)
Confirmación Visual brillante de Flujo Rangos de Flujo desde 0.1 GPM hasta 60.0 GPM  Micas desmontables para rápida limpieza Carcasas disponibles en Latón, Acero Inoxidable o Plástico de Gran rendimiento. 8” Mínimo Flujo Entrante Adaptador de Bajo Flujo

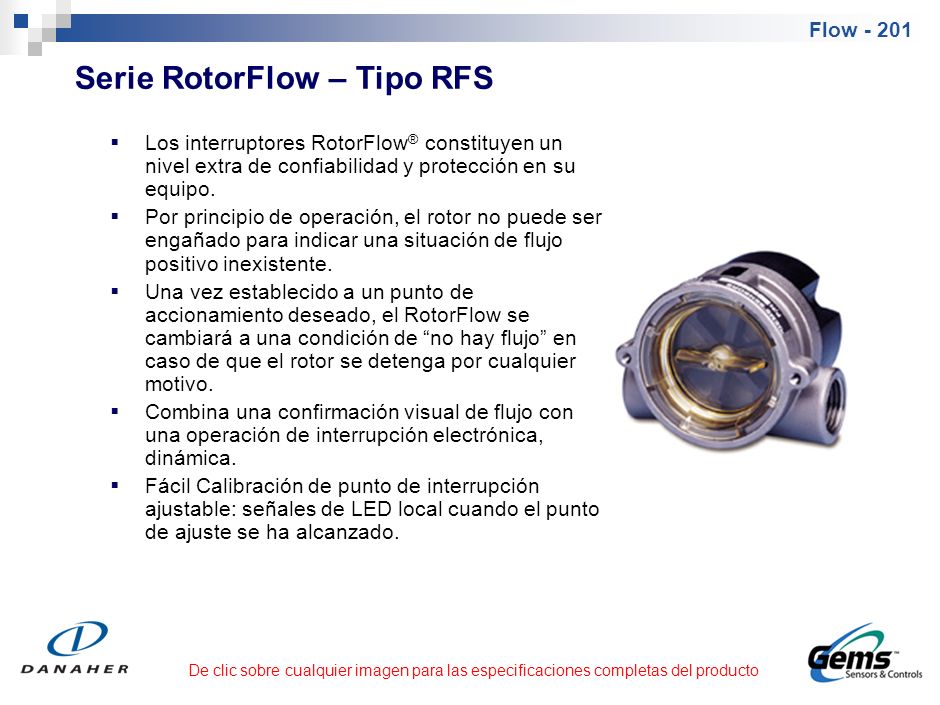

6 Serie RotorFlow – Tipo RFS
Los interruptores RotorFlow® constituyen un nivel extra de confiabilidad y protección en su equipo. Por principio de operación, el rotor no puede ser engañado para indicar una situación de flujo positivo inexistente. Una vez establecido a un punto de accionamiento deseado, el RotorFlow se cambiará a una condición de “no hay flujo” en caso de que el rotor se detenga por cualquier motivo. Combina una confirmación visual de flujo con una operación de interrupción electrónica, dinámica. Fácil Calibración de punto de interrupción ajustable: señales de LED local cuando el punto de ajuste se ha alcanzado.  De clic sobre cualquier imagen para las especificaciones completas del producto

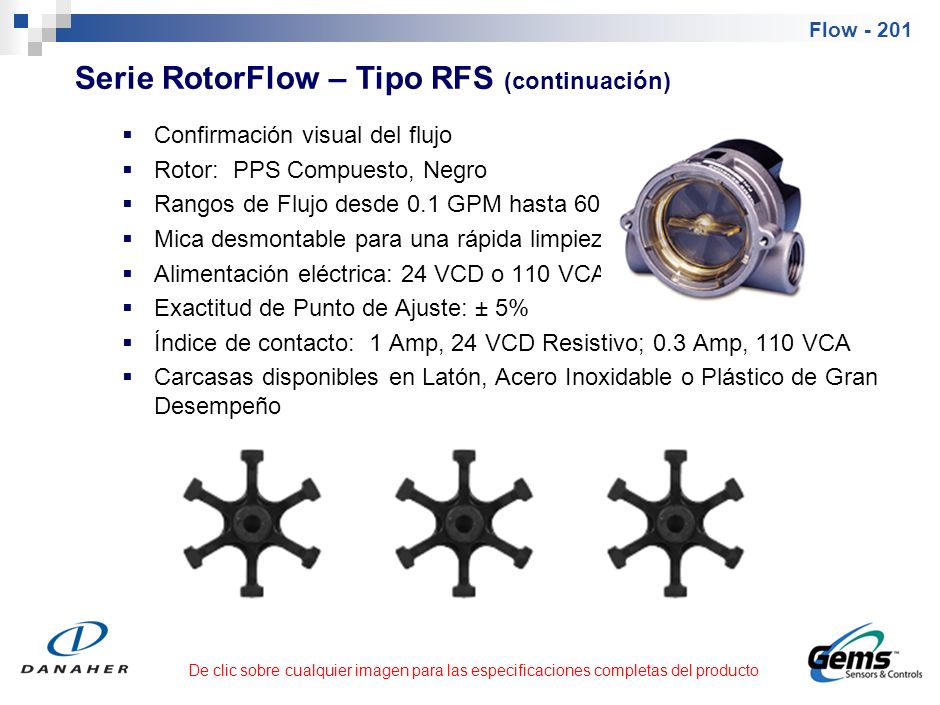

7 Serie RotorFlow – Tipo RFS (continuación)
Confirmación visual del flujo Rotor: PPS Compuesto, Negro Rangos de Flujo desde 0.1 GPM hasta 60.0 GPM  Mica desmontable para una rápida limpieza Alimentación eléctrica: 24 VCD o 110 VCA   Exactitud de Punto de Ajuste: ± 5%   Índice de contacto: 1 Amp, 24 VCD Resistivo; 0.3 Amp, 110 VCA  Carcasas disponibles en Latón, Acero Inoxidable o Plástico de Gran Desempeño De clic sobre cualquier imagen para las especificaciones completas del producto

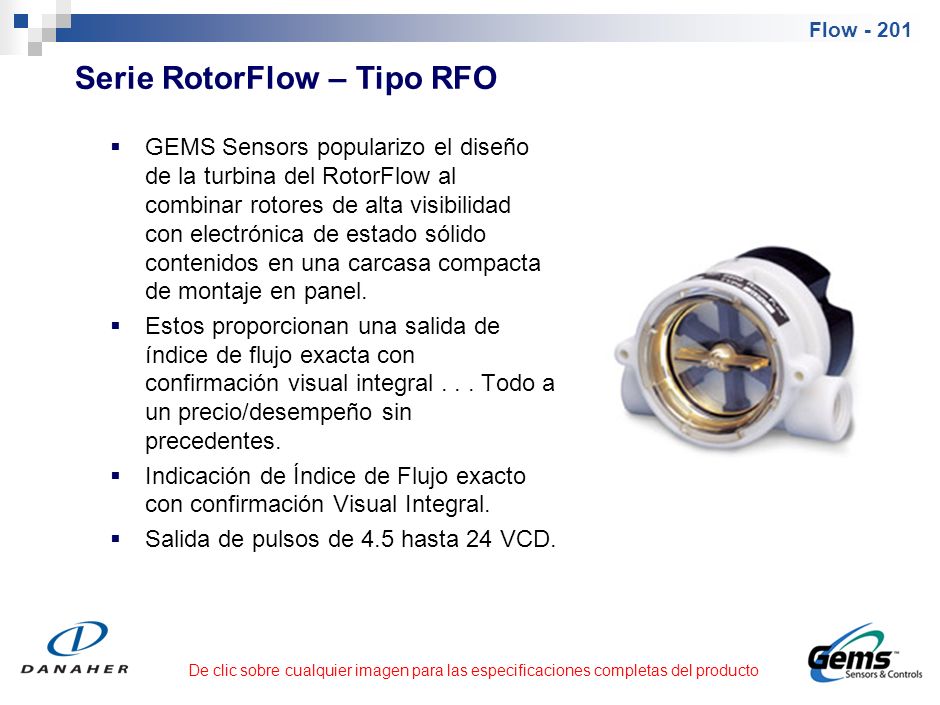

8 Serie RotorFlow – Tipo RFO
GEMS Sensors popularizo el diseño de la turbina del RotorFlow al combinar rotores de alta visibilidad con electrónica de estado sólido contenidos en una carcasa compacta de montaje en panel. Estos proporcionan una salida de índice de flujo exacta con confirmación visual integral Todo a un precio/desempeño sin precedentes. Indicación de Índice de Flujo exacto con confirmación Visual Integral.  Salida de pulsos de 4.5 hasta 24 VCD. De clic sobre cualquier imagen para las especificaciones completas del producto

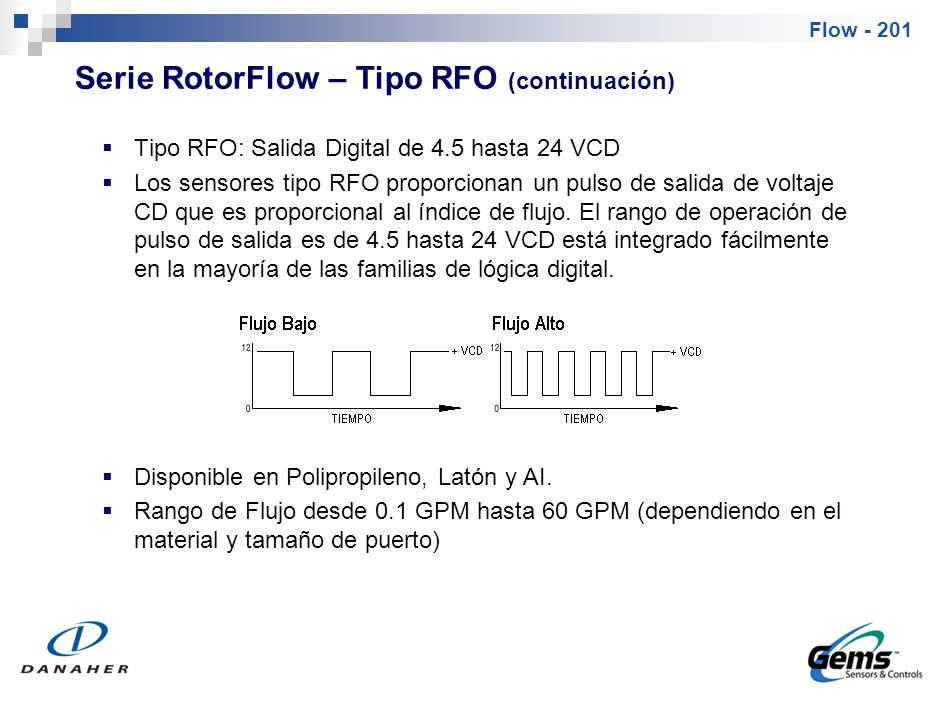

9 Serie RotorFlow – Tipo RFO (continuación)
Tipo RFO: Salida Digital de 4.5 hasta 24 VCD Los sensores tipo RFO proporcionan un pulso de salida de voltaje CD que es proporcional al índice de flujo. El rango de operación de pulso de salida es de 4.5 hasta 24 VCD está integrado fácilmente en la mayoría de las familias de lógica digital. Disponible en Polipropileno, Latón y AI. Rango de Flujo desde 0.1 GPM hasta 60 GPM (dependiendo en el material y tamaño de puerto)

10 Serie RotorFlow – Tipo RFA
GEMS Sensors popularizo el diseño de la turbina del RotorFlow al combinar rotores de alta visibilidad con electrónica de estado sólido contenidos en una carcasa compacta de montaje en panel. Estos proporcionan una salida de índice de flujo exacta con confirmación visual integral Todo a un precio/desempeño sin precedentes. Indicación de Índice de Flujo exacto con confirmación Visual Integral.  Salida Análoga de 0-10 VCD De clic sobre cualquier imagen para las especificaciones completas del producto

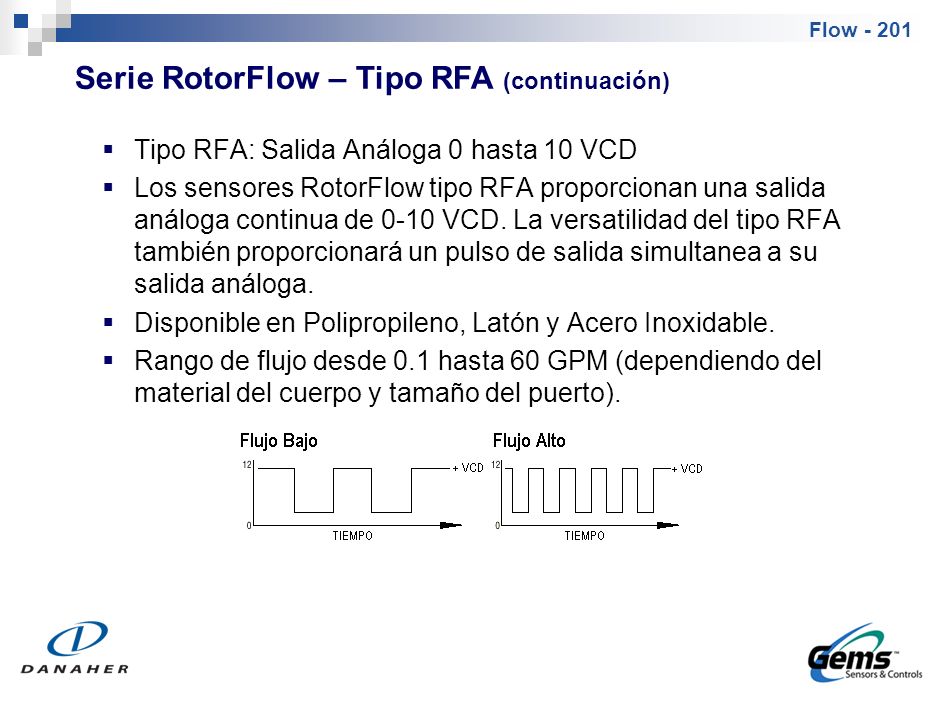

11 Serie RotorFlow – Tipo RFA (continuación)
Tipo RFA: Salida Análoga 0 hasta 10 VCD Los sensores RotorFlow tipo RFA proporcionan una salida análoga continua de 0-10 VCD. La versatilidad del tipo RFA también proporcionará un pulso de salida simultanea a su salida análoga. Disponible en Polipropileno, Latón y Acero Inoxidable. Rango de flujo desde 0.1 hasta 60 GPM (dependiendo del material del cuerpo y tamaño del puerto).

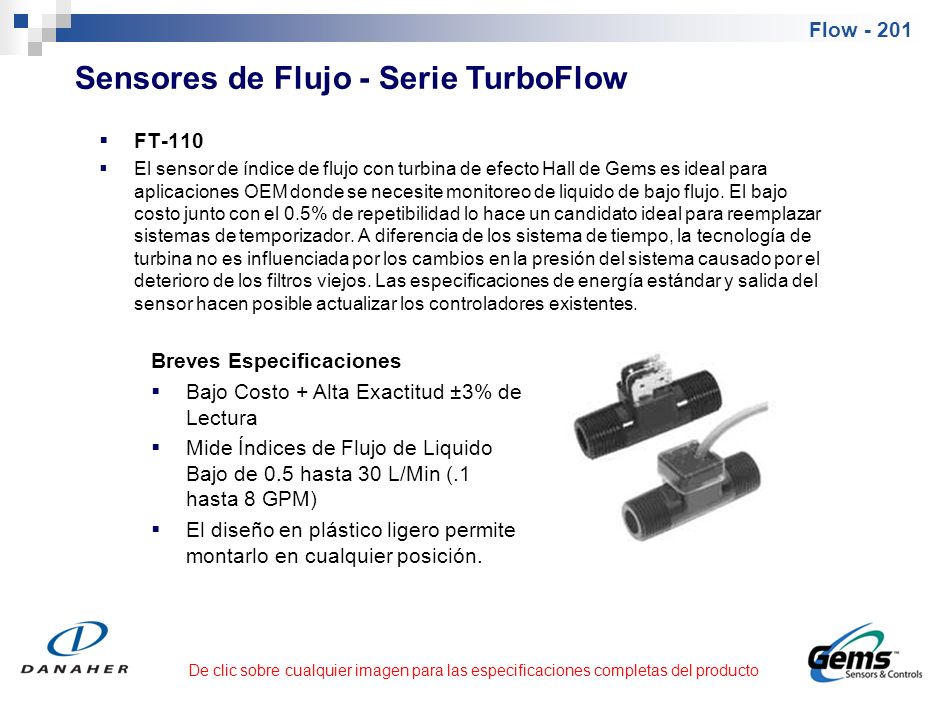

12 Sensores de Flujo - Serie TurboFlow
FT-110 El sensor de índice de flujo con turbina de efecto Hall de Gems es ideal para aplicaciones OEM donde se necesite monitoreo de liquido de bajo flujo. El bajo costo junto con el 0.5% de repetibilidad lo hace un candidato ideal para reemplazar sistemas de temporizador. A diferencia de los sistema de tiempo, la tecnología de turbina no es influenciada por los cambios en la presión del sistema causado por el deterioro de los filtros viejos. Las especificaciones de energía estándar y salida del sensor hacen posible actualizar los controladores existentes. Breves Especificaciones Bajo Costo + Alta Exactitud ±3% de Lectura Mide Índices de Flujo de Liquido Bajo de 0.5 hasta 30 L/Min (.1 hasta 8 GPM) El diseño en plástico ligero permite montarlo en cualquier posición. De clic sobre cualquier imagen para las especificaciones completas del producto

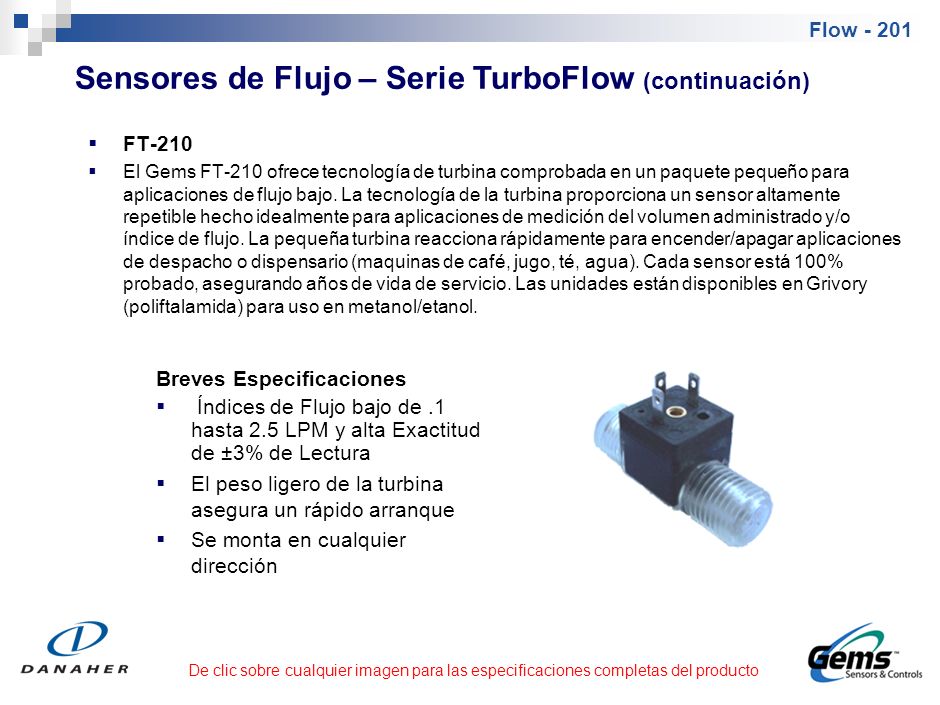

13 Sensores de Flujo – Serie TurboFlow (continuación)
FT-210 El Gems FT-210 ofrece tecnología de turbina comprobada en un paquete pequeño para aplicaciones de flujo bajo. La tecnología de la turbina proporciona un sensor altamente repetible hecho idealmente para aplicaciones de medición del volumen administrado y/o índice de flujo. La pequeña turbina reacciona rápidamente para encender/apagar aplicaciones de despacho o dispensario (maquinas de café, jugo, té, agua). Cada sensor está 100% probado, asegurando años de vida de servicio. Las unidades están disponibles en Grivory (poliftalamida) para uso en metanol/etanol. Breves Especificaciones Índices de Flujo bajo de .1 hasta 2.5 LPM y alta Exactitud de ±3% de Lectura El peso ligero de la turbina asegura un rápido arranque Se monta en cualquier dirección   De clic sobre cualquier imagen para las especificaciones completas del producto

14 Sensores de Flujo – Serie TurboFlow (continuación)
FT-330 Este interruptor de flujo compacto está hecho para aplicaciones de despacho/dispensario de agua potable. La tecnología comprobada de Gems está empacada en este sensor de flujo OEM para proporcionar años de servicio libre de preocupaciones. El eje de AI316 junto con los rodamientos Delrin permite la medición exacta durante ciclos de despacho rápido. Producto Nuevo Breves Especificaciones Materiales con norma FDA Ideal para aplicaciones de despacho Alta exactitud Rangos de flujo desde 0.2 – 4 GPM Conexiones 3/8” NPT

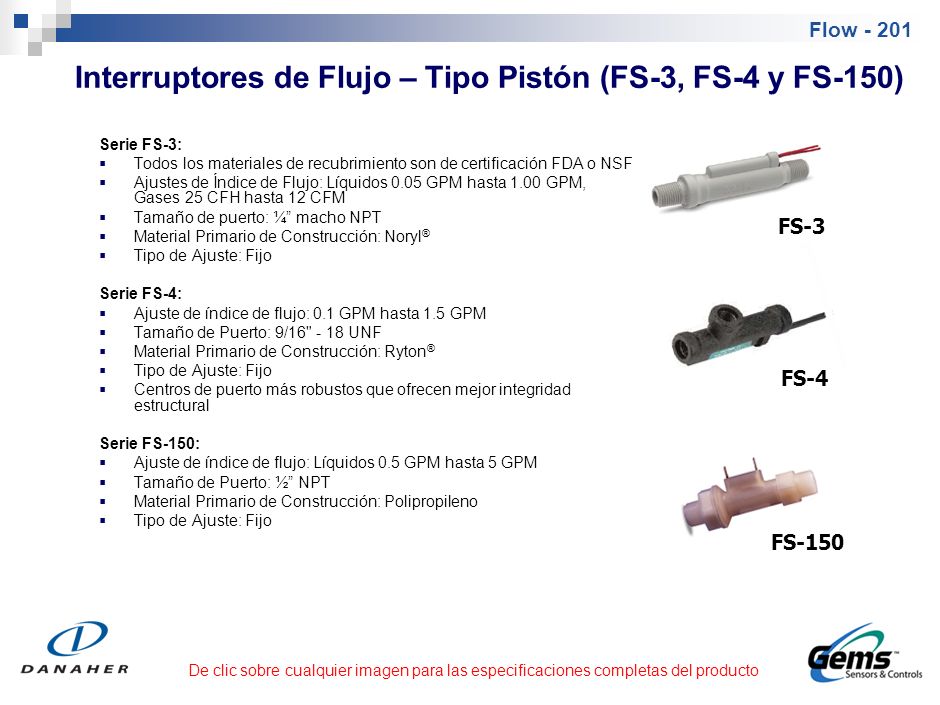

15 Interruptores de Flujo – Tipo Pistón (FS-3, FS-4 y FS-150)
Serie FS-3: Todos los materiales de recubrimiento son de certificación FDA o NSF Ajustes de Índice de Flujo: Líquidos 0.05 GPM hasta 1.00 GPM, Gases 25 CFH hasta 12 CFM Tamaño de puerto: ¼” macho NPT Material Primario de Construcción: Noryl® Tipo de Ajuste: Fijo Serie FS-4: Ajuste de índice de flujo: 0.1 GPM hasta 1.5 GPM  Tamaño de Puerto: 9/16" - 18 UNF  Material Primario de Construcción: Ryton®   Centros de puerto más robustos que ofrecen mejor integridad estructural Serie FS-150: Ajuste de índice de flujo: Líquidos 0.5 GPM hasta 5 GPM Tamaño de Puerto: ½” NPT Material Primario de Construcción: Polipropileno FS-3 FS-4 FS-150 De clic sobre cualquier imagen para las especificaciones completas del producto

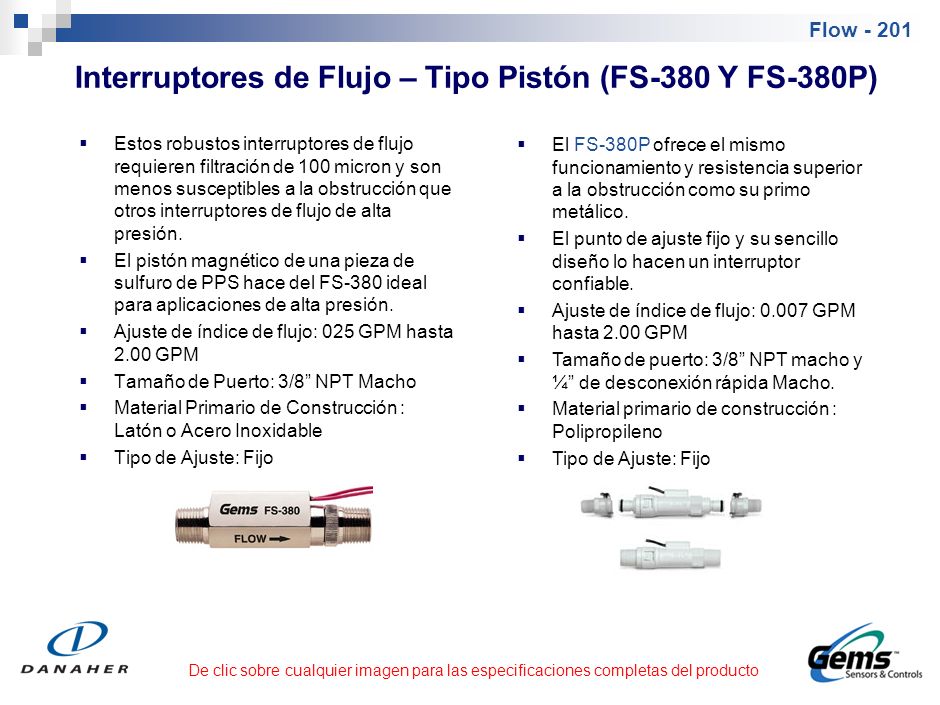

16 Interruptores de Flujo – Tipo Pistón (FS-380 Y FS-380P)
Estos robustos interruptores de flujo requieren filtración de 100 micron y son menos susceptibles a la obstrucción que otros interruptores de flujo de alta presión. El pistón magnético de una pieza de sulfuro de PPS hace del FS-380 ideal para aplicaciones de alta presión. Ajuste de índice de flujo: 025 GPM hasta 2.00 GPM Tamaño de Puerto: 3/8” NPT Macho Material Primario de Construcción : Latón o Acero Inoxidable Tipo de Ajuste: Fijo El FS-380P ofrece el mismo funcionamiento y resistencia superior a la obstrucción como su primo metálico. El punto de ajuste fijo y su sencillo diseño lo hacen un interruptor confiable. Ajuste de índice de flujo: GPM hasta 2.00 GPM Tamaño de puerto: 3/8” NPT macho y ¼” de desconexión rápida Macho. Material primario de construcción : Polipropileno Tipo de Ajuste: Fijo De clic sobre cualquier imagen para las especificaciones completas del producto

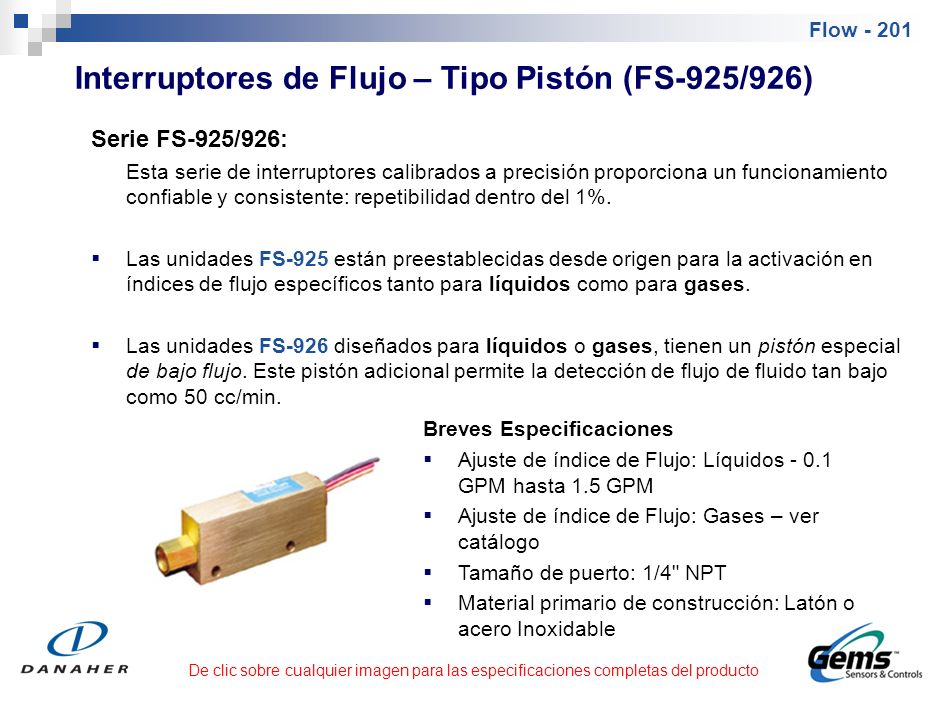

17 Interruptores de Flujo – Tipo Pistón (FS-925/926)
Serie FS-925/926: Esta serie de interruptores calibrados a precisión proporciona un funcionamiento confiable y consistente: repetibilidad dentro del 1%. Las unidades FS-925 están preestablecidas desde origen para la activación en índices de flujo específicos tanto para líquidos como para gases. Las unidades FS-926 diseñados para líquidos o gases, tienen un pistón especial de bajo flujo. Este pistón adicional permite la detección de flujo de fluido tan bajo como 50 cc/min. Breves Especificaciones Ajuste de índice de Flujo: Líquidos GPM hasta 1.5 GPM Ajuste de índice de Flujo: Gases – ver catálogo Tamaño de puerto: 1/4" NPT Material primario de construcción: Latón o acero Inoxidable De clic sobre cualquier imagen para las especificaciones completas del producto

18 Interruptores de Flujo – Tipo Pistón (FS-927 & FS-930)
Serie FS-927: Diseño pequeño para Empaques de Instrumentación Reducidos. Con medidas de solo 1” x 2-3/4”, estos interruptores compactos son ideales para usarse donde el espacio es importante. Diseñado para uso con agua y aceite, estos interruptores son ideales para aplicaciones OEM de gran volumen. Serie FS-930: Interruptor de Flujo de Aceite, compensa la viscosidad. El diseño único del pistón patentado asegura la exactitud dentro del 20% sobre un rango completo de viscosidad - desde 40 hasta 1000 SSU. Ajuste de Índice de Flujo: 0.10 GPM hasta 1.50 GPM Tamaño de puerto: 1/4" NPT Material Primario de Construcción: Latón, Acero inoxidable Tipo de ajuste: Fijo Ajuste de índice de Flujo: 0.1 GPM hasta 1.0 GPM Tamaño de Puerto: 1/4" NPT Material primario de Construcción: Latón Tipo de ajuste: Fijo De clic sobre cualquier imagen para las especificaciones completas del producto

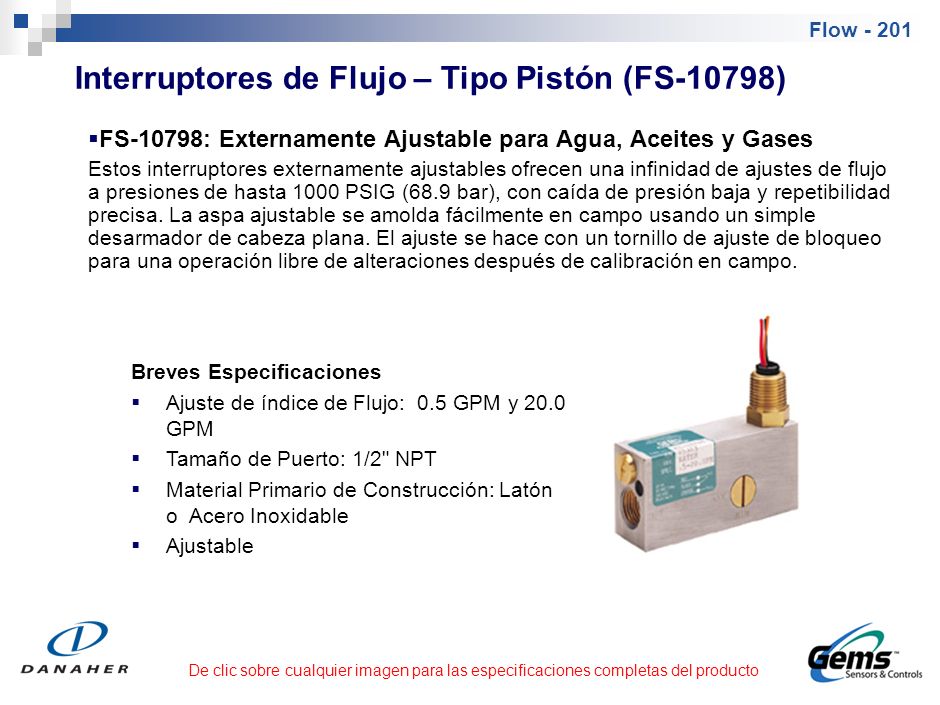

19 Interruptores de Flujo – Tipo Pistón (FS-10798)
FS-10798: Externamente Ajustable para Agua, Aceites y Gases Estos interruptores externamente ajustables ofrecen una infinidad de ajustes de flujo a presiones de hasta 1000 PSIG (68.9 bar), con caída de presión baja y repetibilidad precisa. La aspa ajustable se amolda fácilmente en campo usando un simple desarmador de cabeza plana. El ajuste se hace con un tornillo de ajuste de bloqueo para una operación libre de alteraciones después de calibración en campo.  Breves Especificaciones Ajuste de índice de Flujo: 0.5 GPM y 20.0 GPM Tamaño de Puerto: 1/2" NPT  Material Primario de Construcción: Latón o Acero Inoxidable Ajustable De clic sobre cualquier imagen para las especificaciones completas del producto

20 Interruptores de Flujo – de Pasador o Tipo Bola (FS-200)
Serie FS-200: Ofrece detección precisa de flujo, con 1% de repetibilidad, sobre una gran variedad de ajustes de flujo y tamaños de puerto. Su construcción durable proporciona confiabilidad de larga duración tanto en agua como en aceite. Caminos generosos de flujo mantienen la caída de presión baja. También está disponible con un punto ajustable. Breves especificaciones Ajuste de Índice de Flujo: 0.5 GPM hasta GPM  Tamaño de Puerto: 1" NPT hasta 2" NPT (también disponible en tamaños mayores a 2” NPT (especial) Material Primario de Construcción: Bronce o Acero Inoxidable Tipo de Ajuste: Fijo o Ajustable De clic sobre cualquier imagen para las especificaciones completas del producto

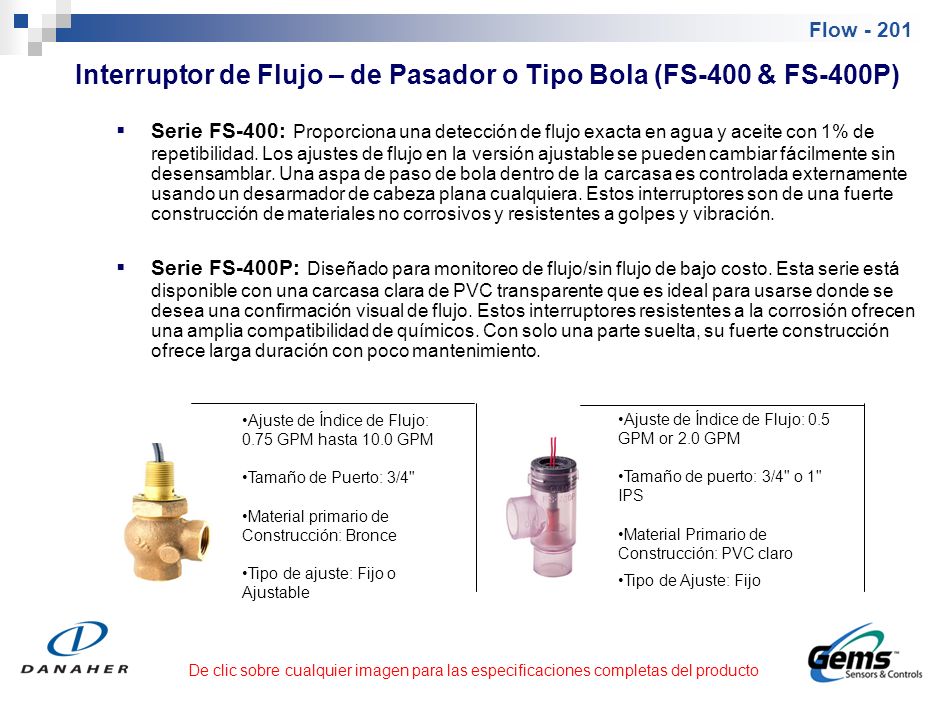

21 Interruptor de Flujo – de Pasador o Tipo Bola (FS-400 & FS-400P)
Serie FS-400: Proporciona una detección de flujo exacta en agua y aceite con 1% de repetibilidad. Los ajustes de flujo en la versión ajustable se pueden cambiar fácilmente sin desensamblar. Una aspa de paso de bola dentro de la carcasa es controlada externamente usando un desarmador de cabeza plana cualquiera. Estos interruptores son de una fuerte construcción de materiales no corrosivos y resistentes a golpes y vibración. Serie FS-400P: Diseñado para monitoreo de flujo/sin flujo de bajo costo. Esta serie está disponible con una carcasa clara de PVC transparente que es ideal para usarse donde se desea una confirmación visual de flujo. Estos interruptores resistentes a la corrosión ofrecen una amplia compatibilidad de químicos. Con solo una parte suelta, su fuerte construcción ofrece larga duración con poco mantenimiento. Ajuste de Índice de Flujo: GPM hasta 10.0 GPM  Tamaño de Puerto: 3/4"  Material primario de Construcción: Bronce Tipo de ajuste: Fijo o Ajustable Ajuste de Índice de Flujo: 0.5 GPM or 2.0 GPM  Tamaño de puerto: 3/4" o 1" IPS  Material Primario de Construcción: PVC claro Tipo de Ajuste: Fijo   De clic sobre cualquier imagen para las especificaciones completas del producto

22 Interruptores de Flujo – de Pasador o Tipo Bola (FS-500)
FS-500: Unidades de Bajo Costo para Entubado de Plástico Roscada El FS-500 ofrece un monitoreo de flujo de bajo costo con una variedad de puntos de activación de interruptor y caída de presión baja. Todas las partes están recubiertas de polipropileno o acero inoxidable. También está disponible una versión de caja de conexiones con un relevador de 5 amp para control directo de cargas eléctricas mayores. Breves especificaciones Ajuste de índice de flujo: 0.25 GPM hasta 5.0 GPM Tamaño de Puerto: 3/4" NPT  Material Primario de Construcción: Polipropileno Tipo de Ajuste: Fijo   De clic sobre cualquier imagen para las especificaciones completas del producto

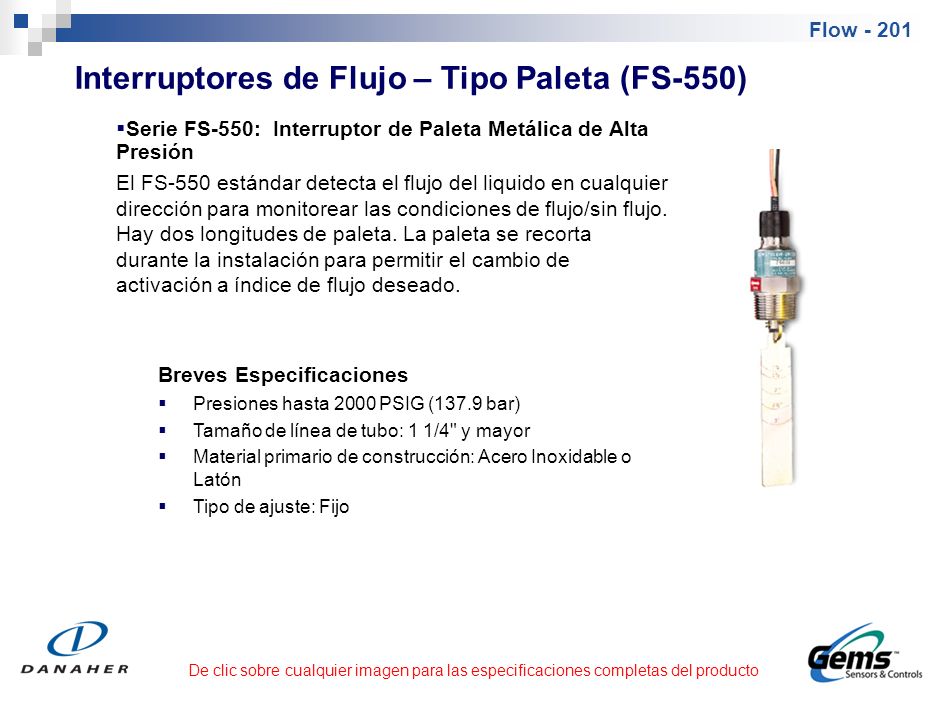

23 Interruptores de Flujo – Tipo Paleta (FS-550)
Serie FS-550: Interruptor de Paleta Metálica de Alta Presión El FS-550 estándar detecta el flujo del liquido en cualquier dirección para monitorear las condiciones de flujo/sin flujo. Hay dos longitudes de paleta. La paleta se recorta durante la instalación para permitir el cambio de activación a índice de flujo deseado. Breves Especificaciones Presiones hasta 2000 PSIG (137.9 bar) Tamaño de línea de tubo: 1 1/4" y mayor Material primario de construcción: Acero Inoxidable o Latón Tipo de ajuste: Fijo De clic sobre cualquier imagen para las especificaciones completas del producto

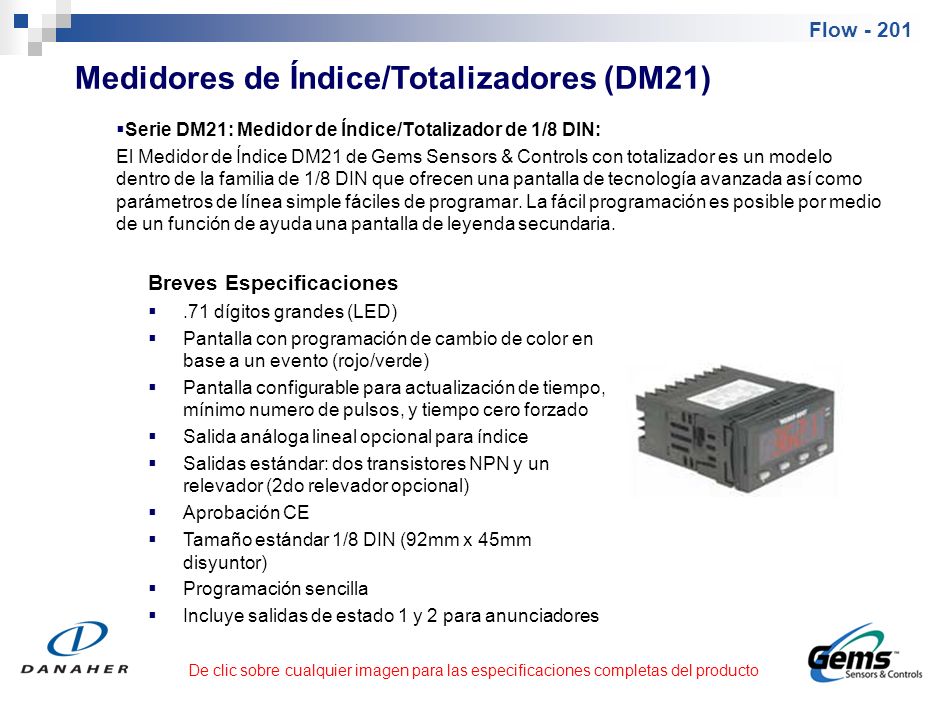

24 Medidores de Índice/Totalizadores (DM21)
Serie DM21: Medidor de Índice/Totalizador de 1/8 DIN: El Medidor de Índice DM21 de Gems Sensors & Controls con totalizador es un modelo dentro de la familia de 1/8 DIN que ofrecen una pantalla de tecnología avanzada así como parámetros de línea simple fáciles de programar. La fácil programación es posible por medio de un función de ayuda una pantalla de leyenda secundaria. Breves Especificaciones .71 dígitos grandes (LED) Pantalla con programación de cambio de color en base a un evento (rojo/verde) Pantalla configurable para actualización de tiempo, mínimo numero de pulsos, y tiempo cero forzado Salida análoga lineal opcional para índice Salidas estándar: dos transistores NPN y un relevador (2do relevador opcional) Aprobación CE Tamaño estándar 1/8 DIN (92mm x 45mm disyuntor) Programación sencilla Incluye salidas de estado 1 y 2 para anunciadores De clic sobre cualquier imagen para las especificaciones completas del producto

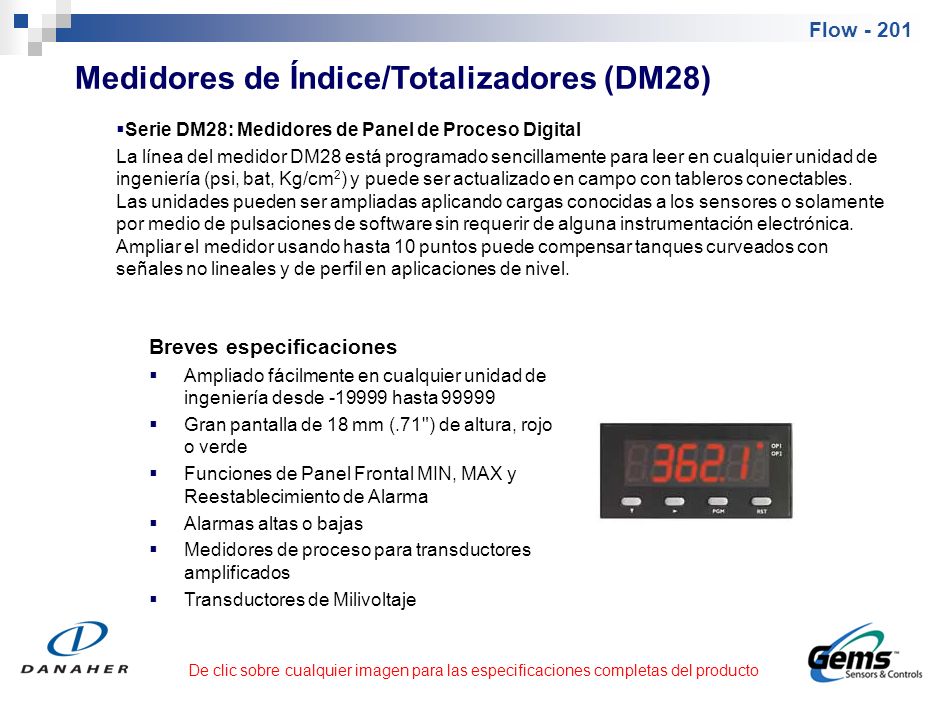

25 Medidores de Índice/Totalizadores (DM28)
Serie DM28: Medidores de Panel de Proceso Digital La línea del medidor DM28 está programado sencillamente para leer en cualquier unidad de ingeniería (psi, bat, Kg/cm2) y puede ser actualizado en campo con tableros conectables. Las unidades pueden ser ampliadas aplicando cargas conocidas a los sensores o solamente por medio de pulsaciones de software sin requerir de alguna instrumentación electrónica. Ampliar el medidor usando hasta 10 puntos puede compensar tanques curveados con señales no lineales y de perfil en aplicaciones de nivel. Breves especificaciones Ampliado fácilmente en cualquier unidad de ingeniería desde hasta 99999 Gran pantalla de 18 mm (.71") de altura, rojo o verde Funciones de Panel Frontal MIN, MAX y Reestablecimiento de Alarma Alarmas altas o bajas Medidores de proceso para transductores amplificados Transductores de Milivoltaje De clic sobre cualquier imagen para las especificaciones completas del producto

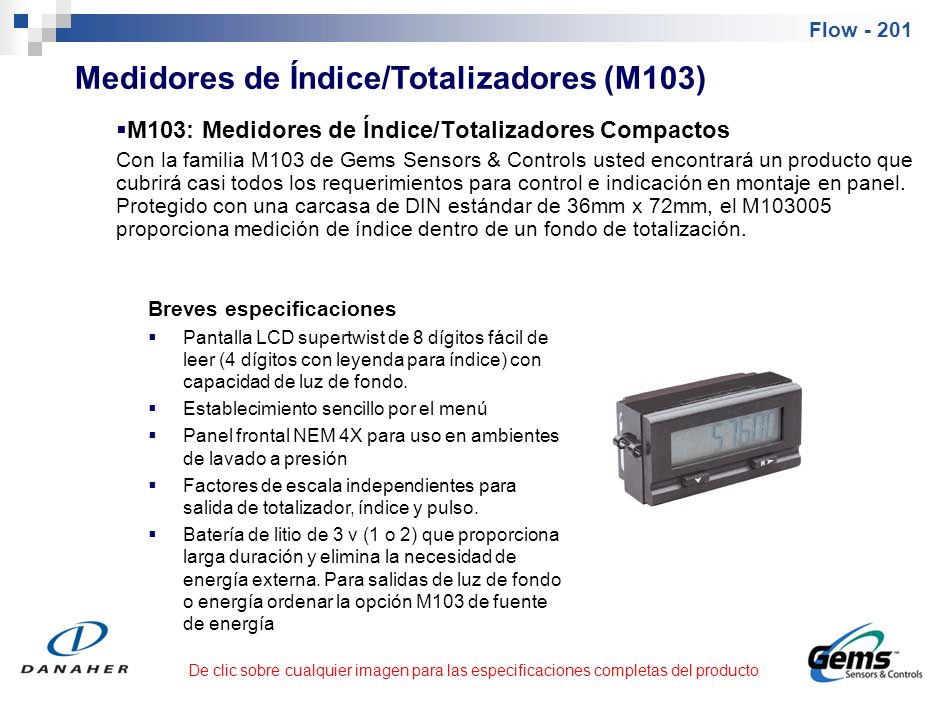

26 Medidores de Índice/Totalizadores (M103)
M103: Medidores de Índice/Totalizadores Compactos Con la familia M103 de Gems Sensors & Controls usted encontrará un producto que cubrirá casi todos los requerimientos para control e indicación en montaje en panel. Protegido con una carcasa de DIN estándar de 36mm x 72mm, el M proporciona medición de índice dentro de un fondo de totalización. Breves especificaciones Pantalla LCD supertwist de 8 dígitos fácil de leer (4 dígitos con leyenda para índice) con capacidad de luz de fondo. Establecimiento sencillo por el menú Panel frontal NEM 4X para uso en ambientes de lavado a presión Factores de escala independientes para salida de totalizador, índice y pulso. Batería de litio de 3 v (1 o 2) que proporciona larga duración y elimina la necesidad de energía externa. Para salidas de luz de fondo o energía ordenar la opción M103 de fuente de energía De clic sobre cualquier imagen para las especificaciones completas del producto

27 Sumario del Módulo Grupo de Productos de Flujo
Sensores de Flujo: Tipo Rotor/Turbina Serie RotorFlow Serie TurboFlow Interruptores de Flujo: Tipo Pistón Interruptores de Flujo: Tipo Pasador o Bola Interruptores de Flujo: Tipo Paleta Accesorios para productos de Flujo Medidores de Índice/Totalizadores Cuestionario
