CICLO FORMATIVO DE GRADO MEDIO SEGUNDO CURSO

Presentaciones similares


Presentación del tema: "CICLO FORMATIVO DE GRADO MEDIO SEGUNDO CURSO"— Transcripción de la presentación:

1 CICLO FORMATIVO DE GRADO MEDIO SEGUNDO CURSO
MODULO MONTAJE Y MANTENIMIENTO MECÁNICO PROFESOR: JOSE ANTONIO ROBLES

2 TIPOS DE ROSCAS

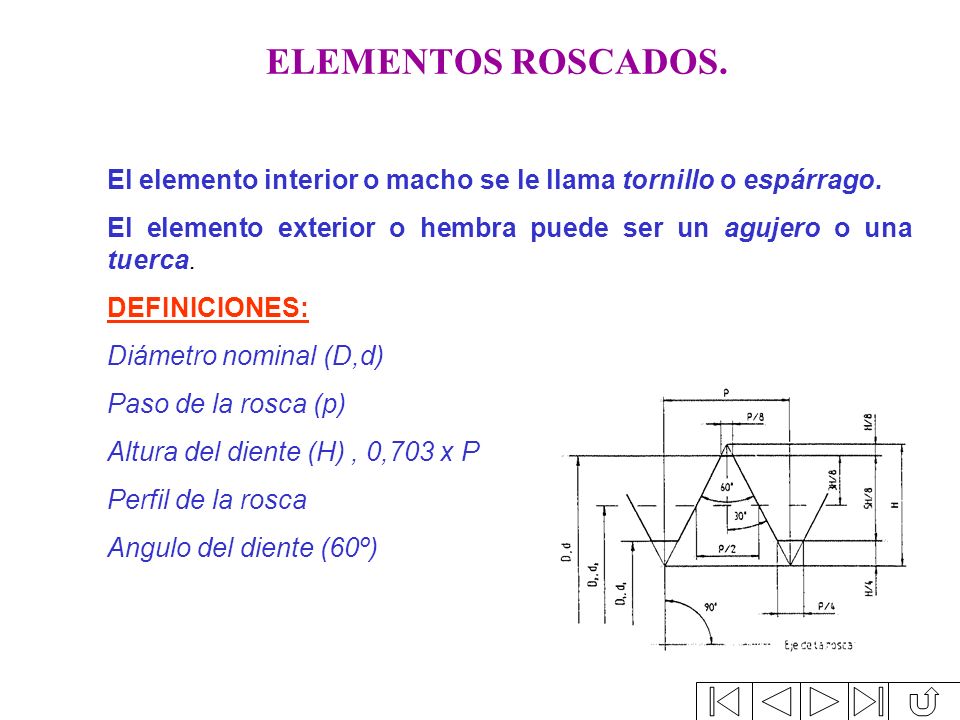

3 ELEMENTOS ROSCADOS. El elemento interior o macho se le llama tornillo o espárrago.  El elemento exterior o hembra puede ser un agujero o una tuerca. DEFINICIONES: Diámetro nominal (D,d) Paso de la rosca (p) Altura del diente (H) , 0,703 x P Perfil de la rosca Angulo del diente (60º)

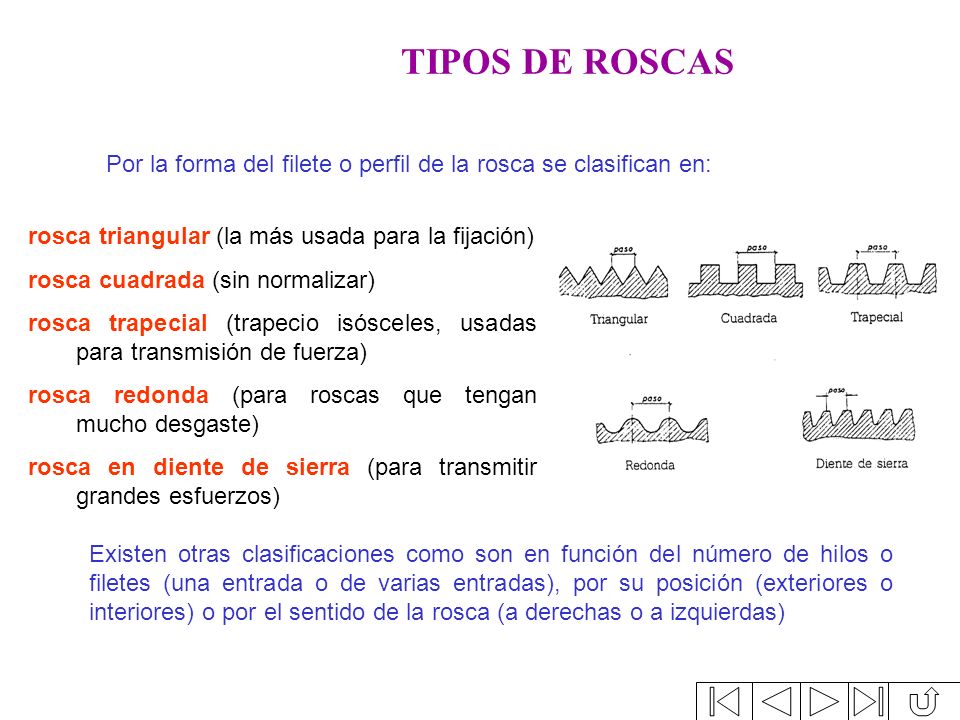

4 TIPOS DE ROSCAS Por la forma del filete o perfil de la rosca se clasifican en: rosca triangular (la más usada para la fijación) rosca cuadrada (sin normalizar) rosca trapecial (trapecio isósceles, usadas para transmisión de fuerza) rosca redonda (para roscas que tengan mucho desgaste) rosca en diente de sierra (para transmitir grandes esfuerzos) Existen otras clasificaciones como son en función del número de hilos o filetes (una entrada o de varias entradas), por su posición (exteriores o interiores) o por el sentido de la rosca (a derechas o a izquierdas)

5 ROSCA EN DIENTE DE SIERRA

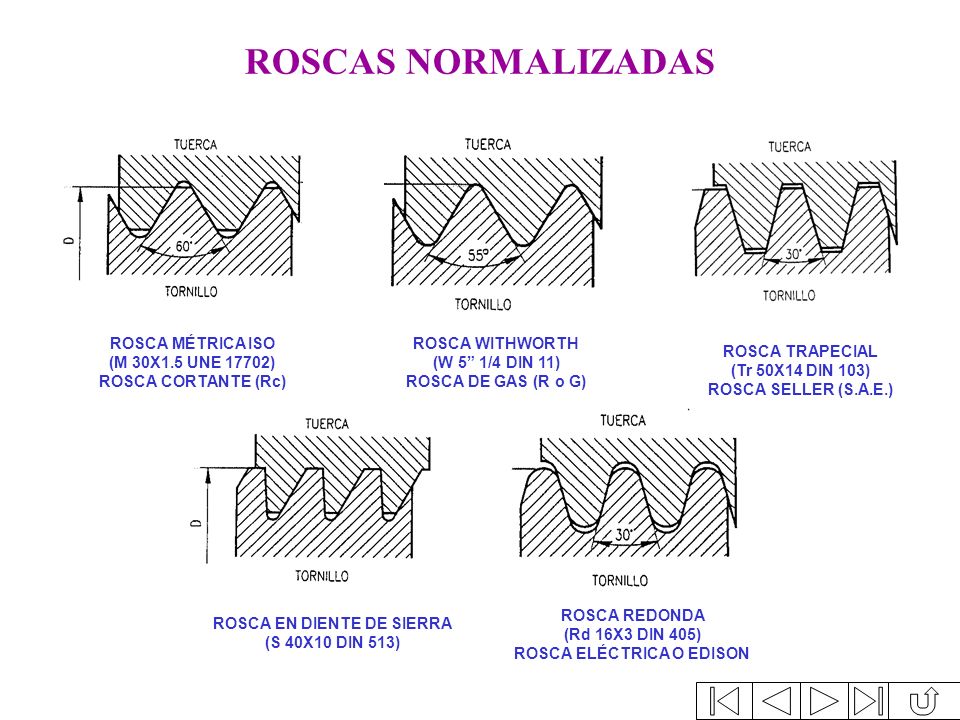

ROSCAS NORMALIZADAS ROSCA MÉTRICA ISO (M 30X1.5 UNE 17702) ROSCA CORTANTE (Rc) ROSCA WITHWORTH (W 5” 1/4 DIN 11) ROSCA DE GAS (R o G) ROSCA TRAPECIAL (Tr 50X14 DIN 103) ROSCA SELLER (S.A.E.) ROSCA REDONDA (Rd 16X3 DIN 405) ROSCA ELÉCTRICA O EDISON ROSCA EN DIENTE DE SIERRA (S 40X10 DIN 513)

6 REPRESENTACIÓN CONVENCIONAL DE ROSCAS.

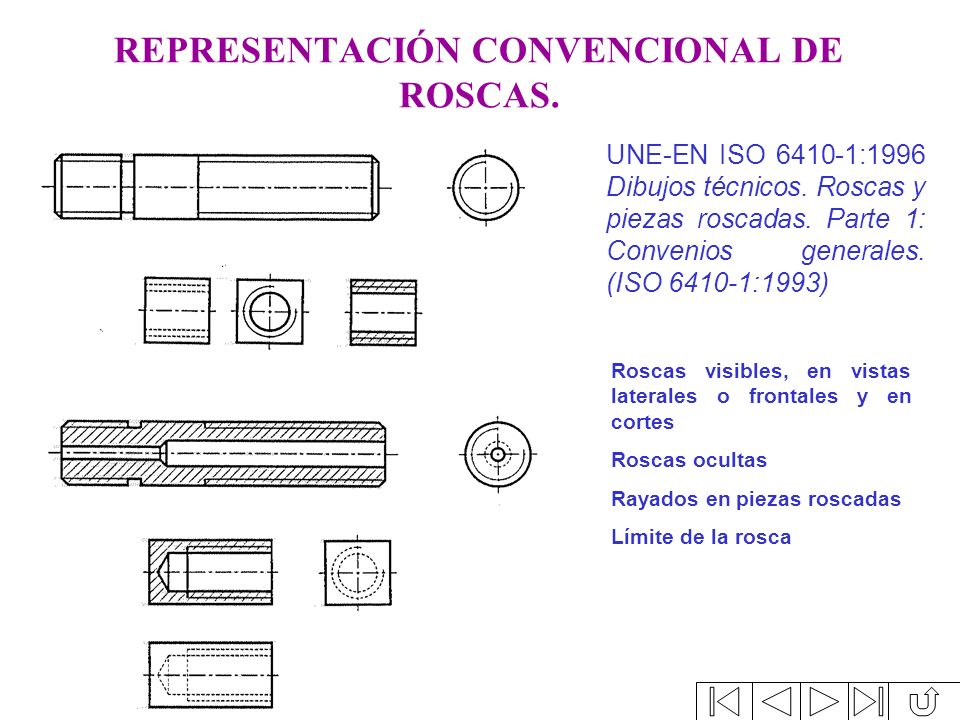

UNE-EN ISO :1996 Dibujos técnicos. Roscas y piezas roscadas. Parte 1: Convenios generales. (ISO :1993) Roscas visibles, en vistas laterales o frontales y en cortes Roscas ocultas Rayados en piezas roscadas Límite de la rosca

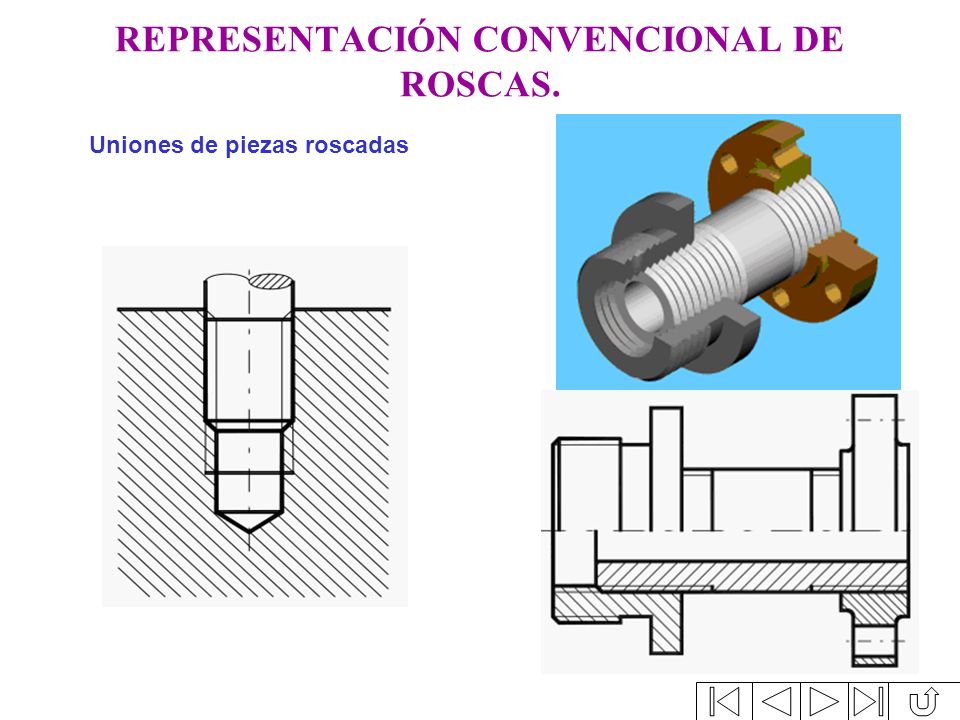

7 REPRESENTACIÓN CONVENCIONAL DE ROSCAS.
Uniones de piezas roscadas

8 INDICACIÓN Y ACOTACIÓN DE PIEZAS ROSCADAS.

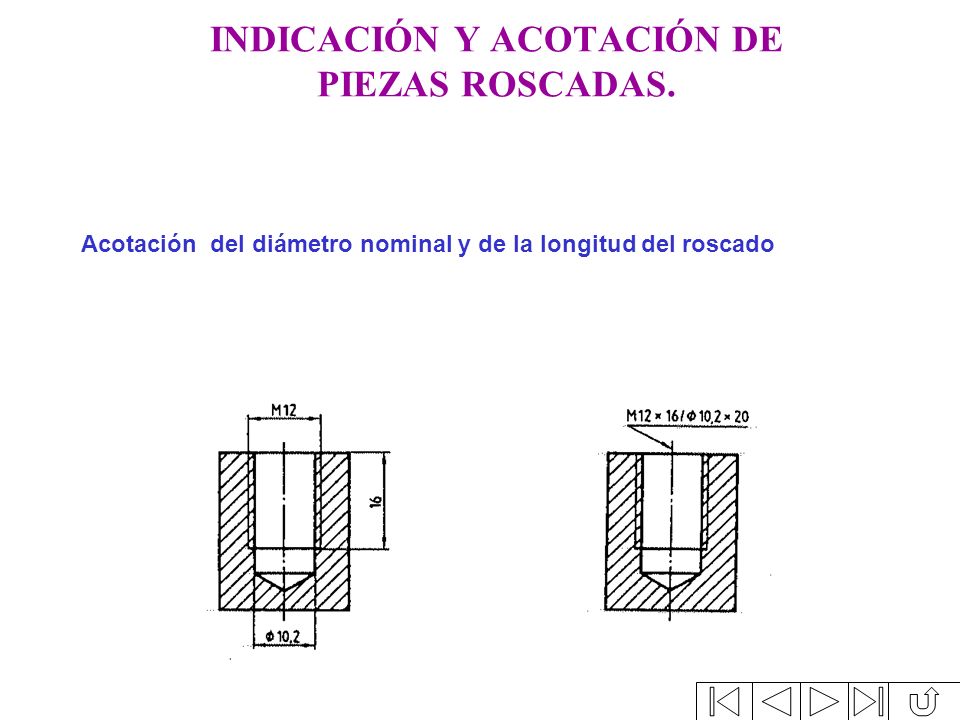

Acotación del diámetro nominal y de la longitud del roscado

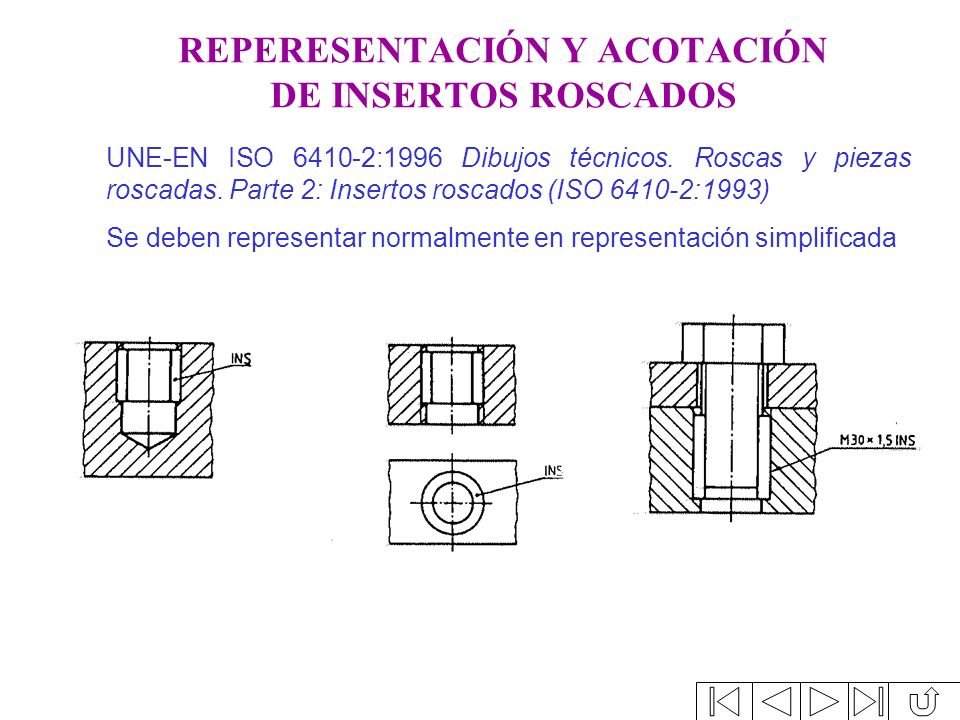

9 REPERESENTACIÓN Y ACOTACIÓN DE INSERTOS ROSCADOS
UNE-EN ISO :1996 Dibujos técnicos. Roscas y piezas roscadas. Parte 2: Insertos roscados (ISO :1993) Se deben representar normalmente en representación simplificada

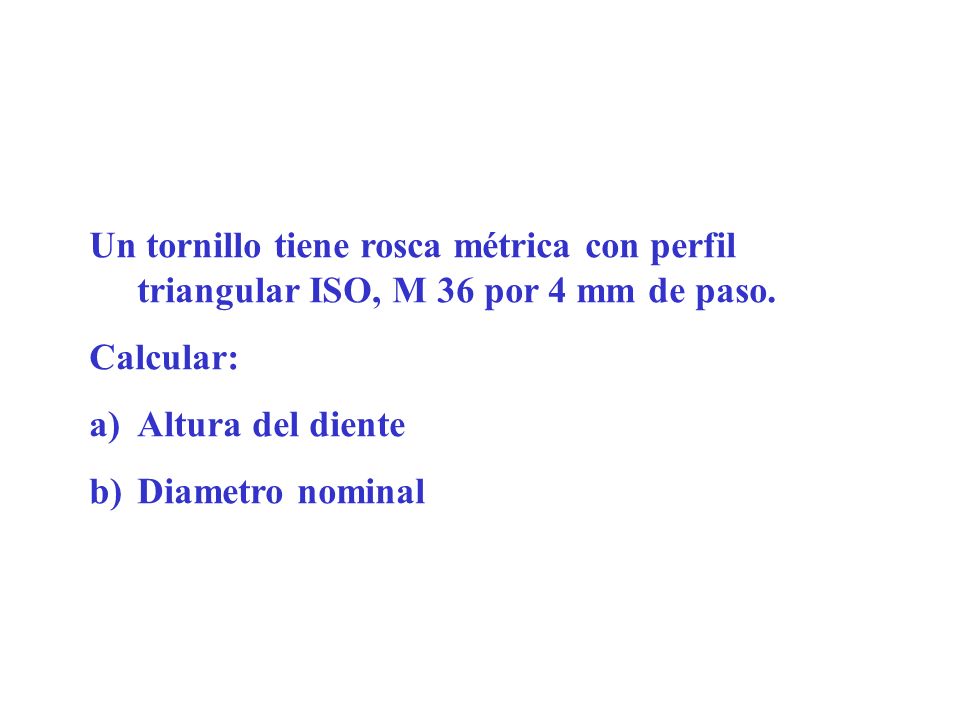

10 Un tornillo tiene rosca métrica con perfil triangular ISO, M 36 por 4 mm de paso.
Calcular: Altura del diente Diametro nominal
