1
Ventana corrediza ref. 50-20
Carpintería de Aluminio Instructor : José Banquez Hernández
2
Perfiles . Cabezal 50-20
3

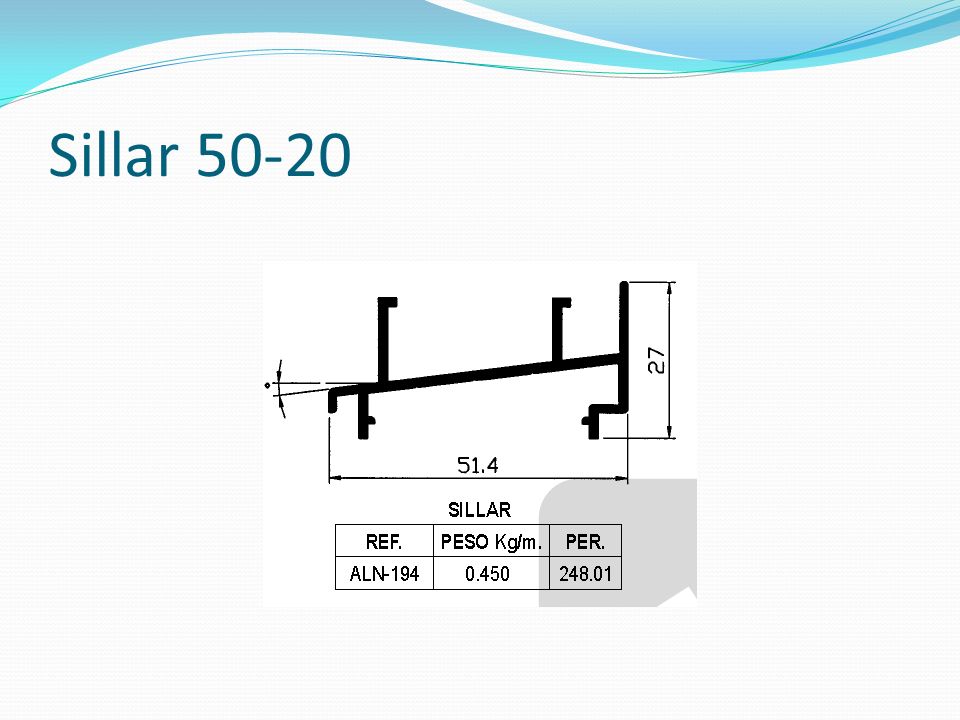

Sillar 50-20
4

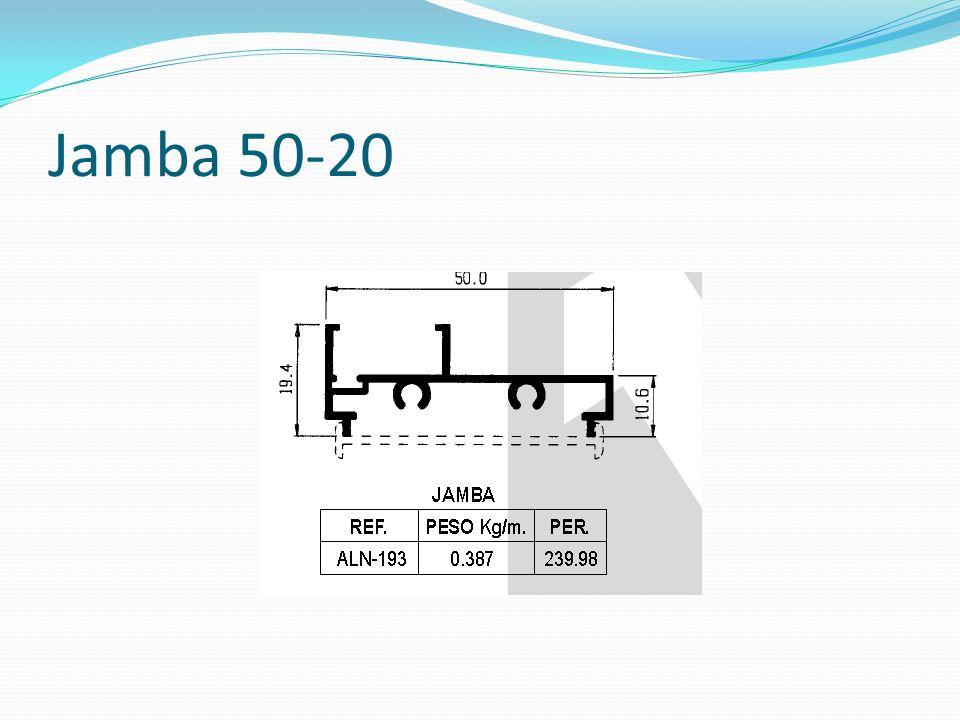

Jamba 50-20
5

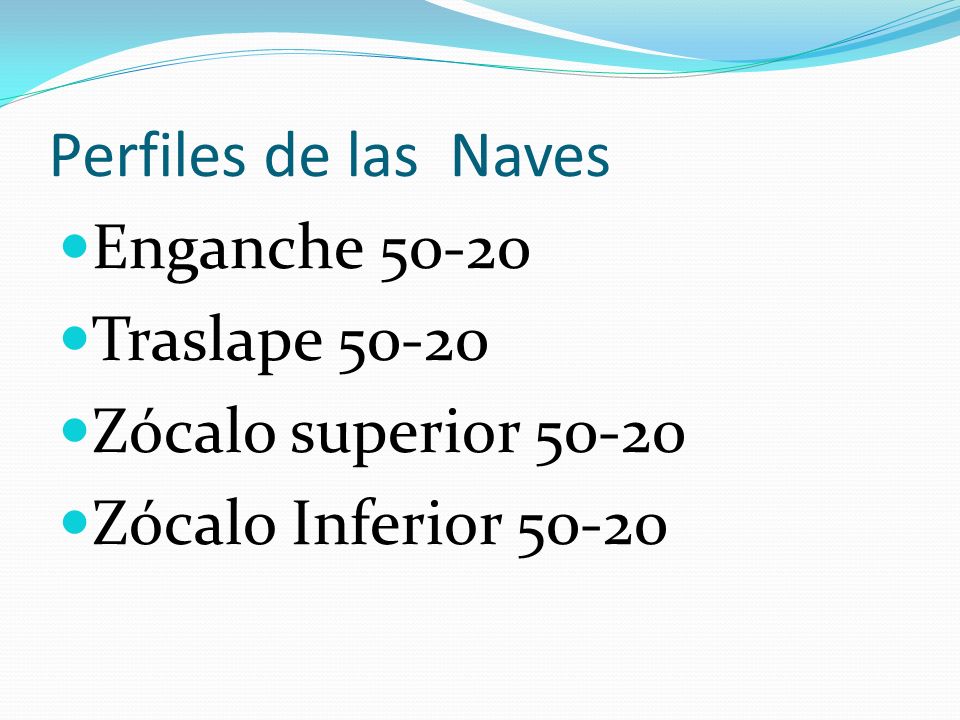

Perfiles de las Naves Enganche 50-20 Traslape 50-20
Zócalo superior 50-20 Zócalo Inferior 50-20
6

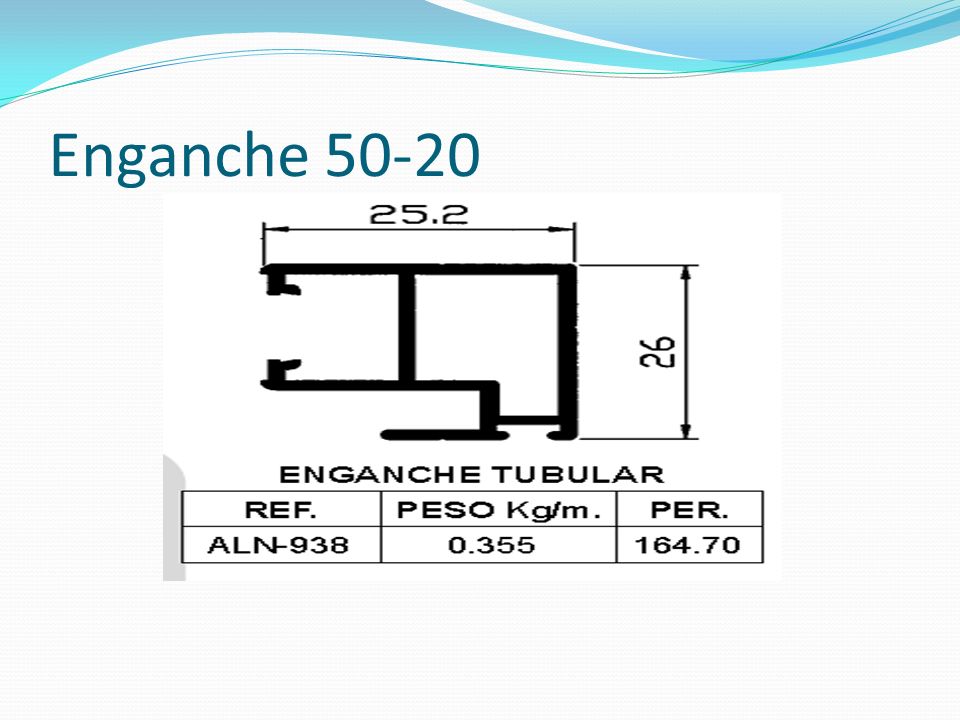

Enganche 50-20
7

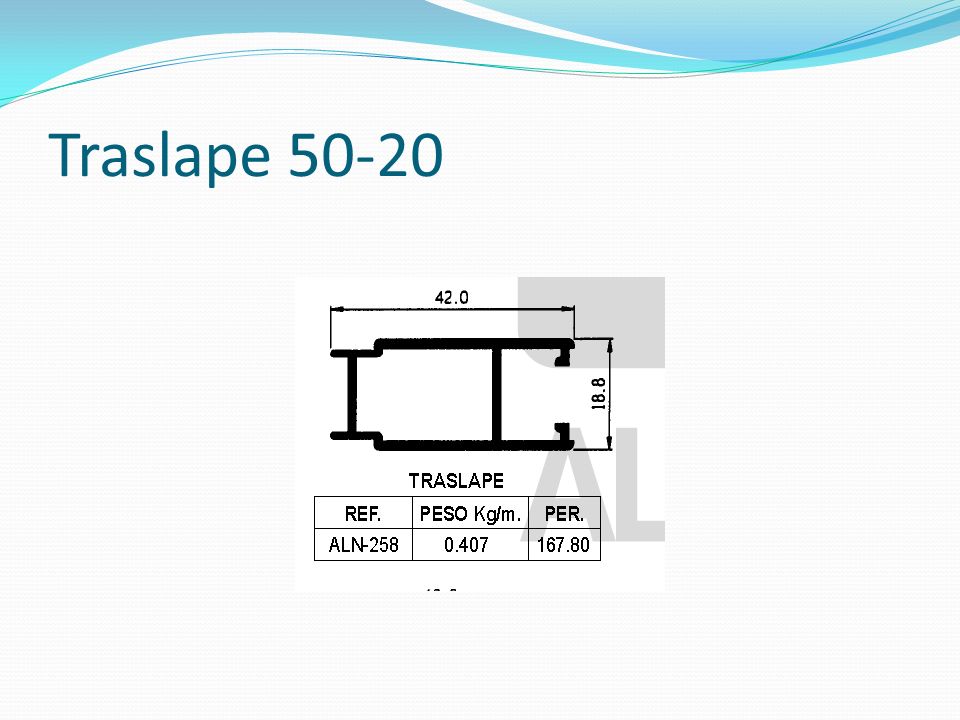

Traslape 50-20
8

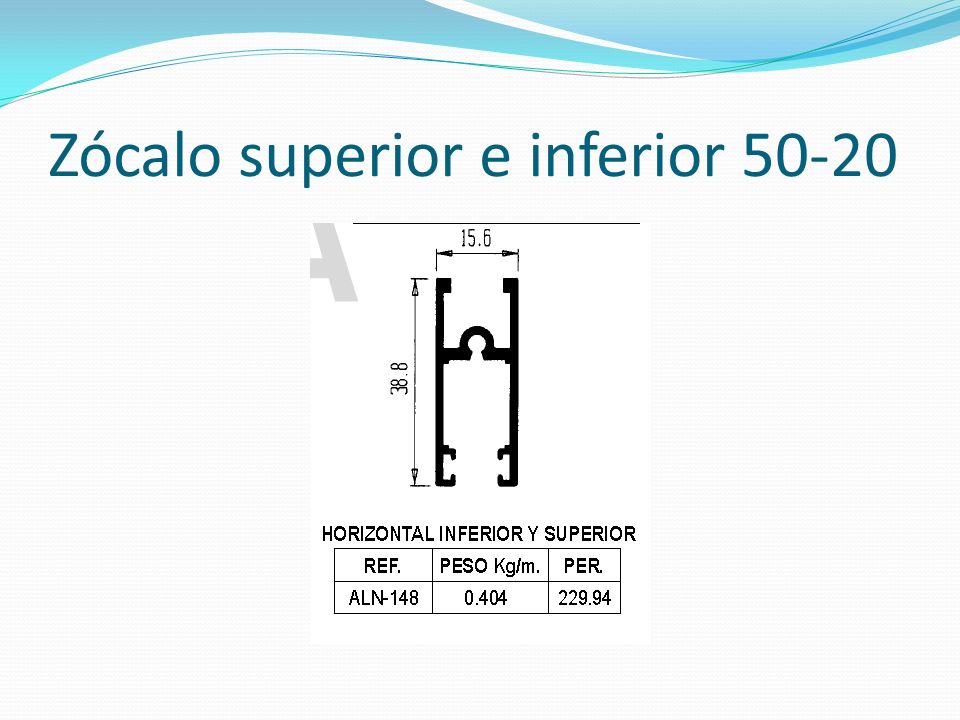

Zócalo superior e inferior 50-20
9
Descuentos en los perfiles
Los descuentos que se hacen a cada uno de los componentes de la ventana (perfiles), es para dar funcionalidad a todos estos componentes dentro de la estructura principal. Descuentos en el marco: facilitan la instalación de la ventana en el vano. Descuentos componentes de las naves: permiten que las hojas o naves se desplacen dentro del marco.
10

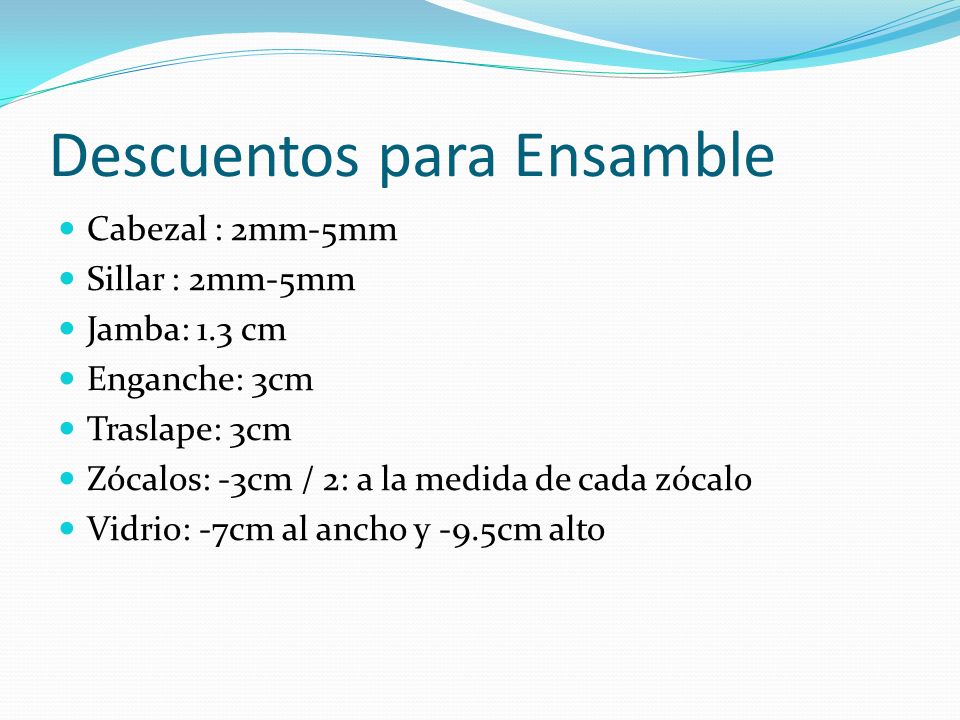

Descuentos para Ensamble
Cabezal : 2mm-5mm Sillar : 2mm-5mm Jamba: 1.3 cm Enganche: 3cm Traslape: 3cm Zócalos: -3cm / 2: a la medida de cada zócalo Vidrio: -7cm al ancho y -9.5cm alto
11

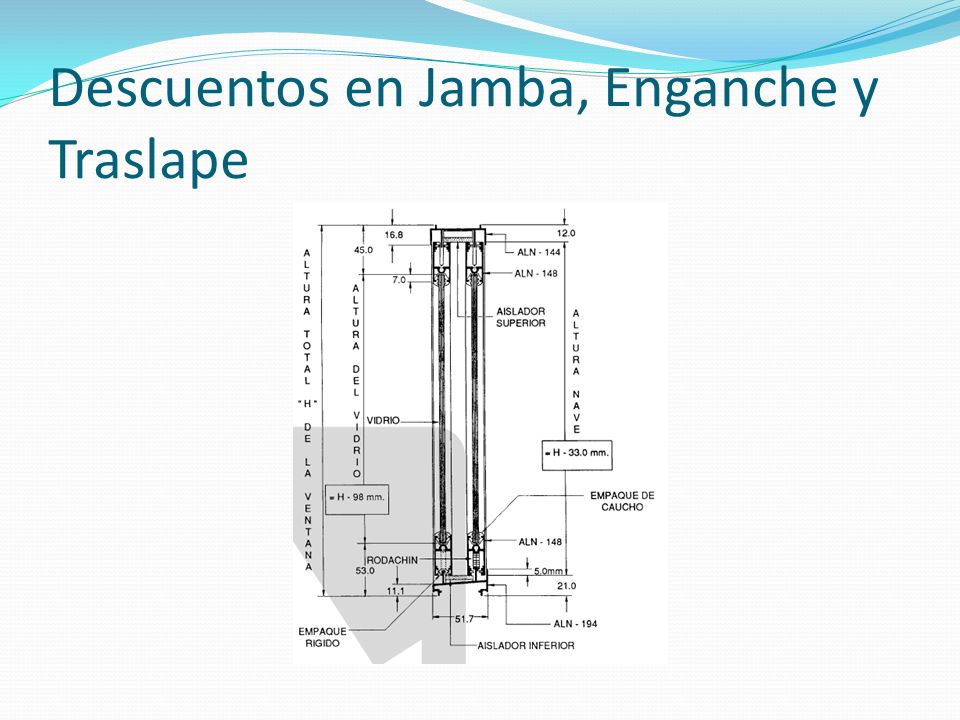

Descuentos en Jamba, Enganche y Traslape
12
Descuentos en zócalos
13

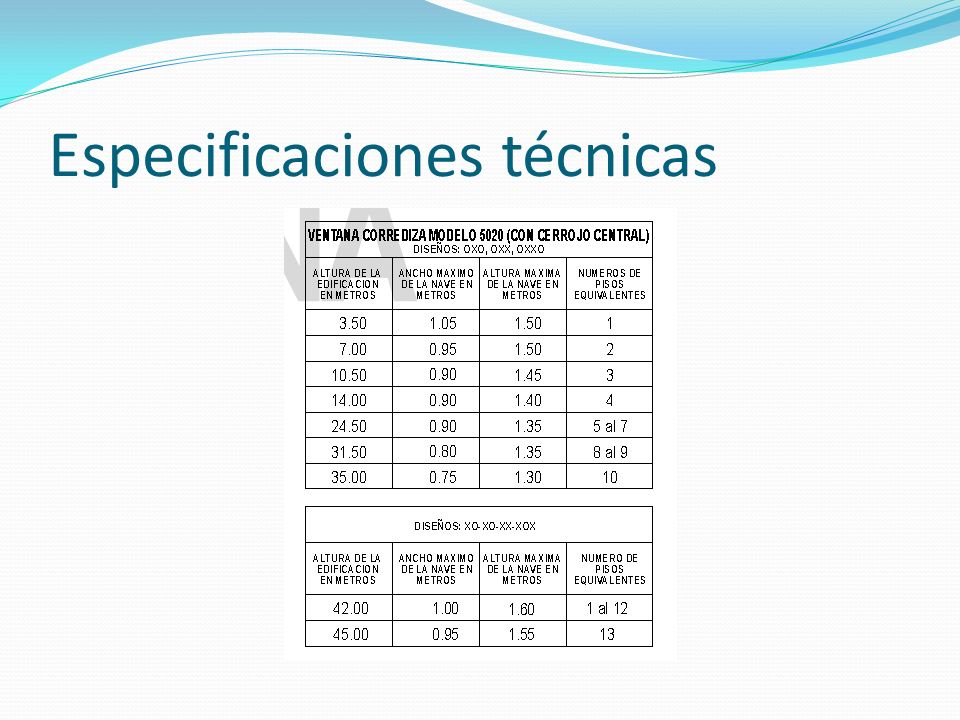

Especificaciones técnicas
14

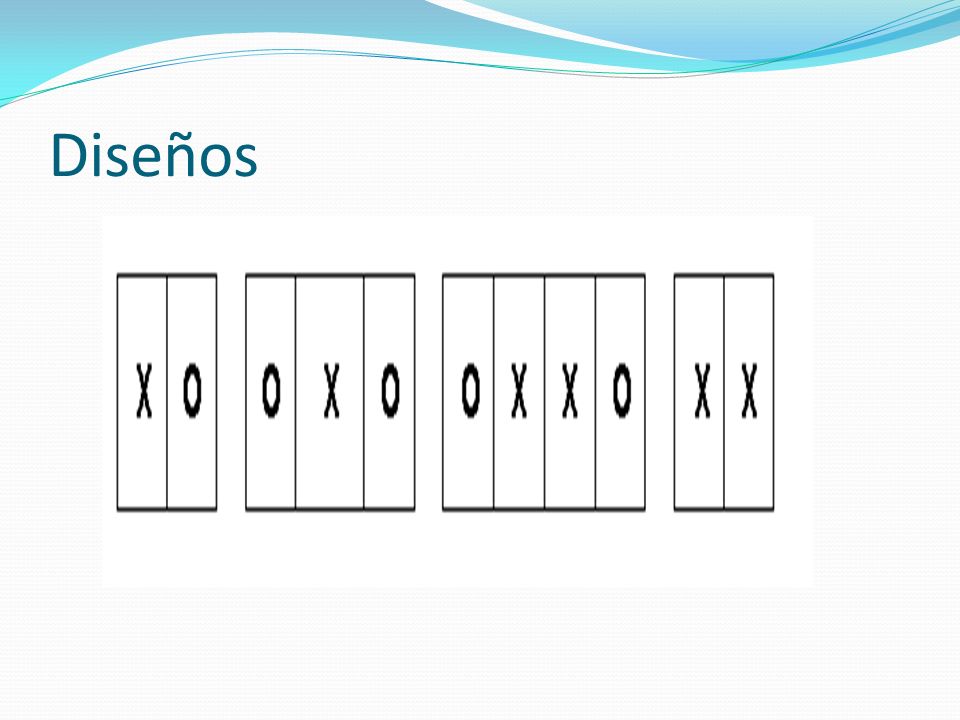

Diseños
