Usos termales del agua Consorcio Guaraní. Diagrama de Lindal.

Presentación del tema: "Usos termales del agua Consorcio Guaraní. Diagrama de Lindal."— Transcripción de la presentación:

1 Usos termales del agua Consorcio Guaraní

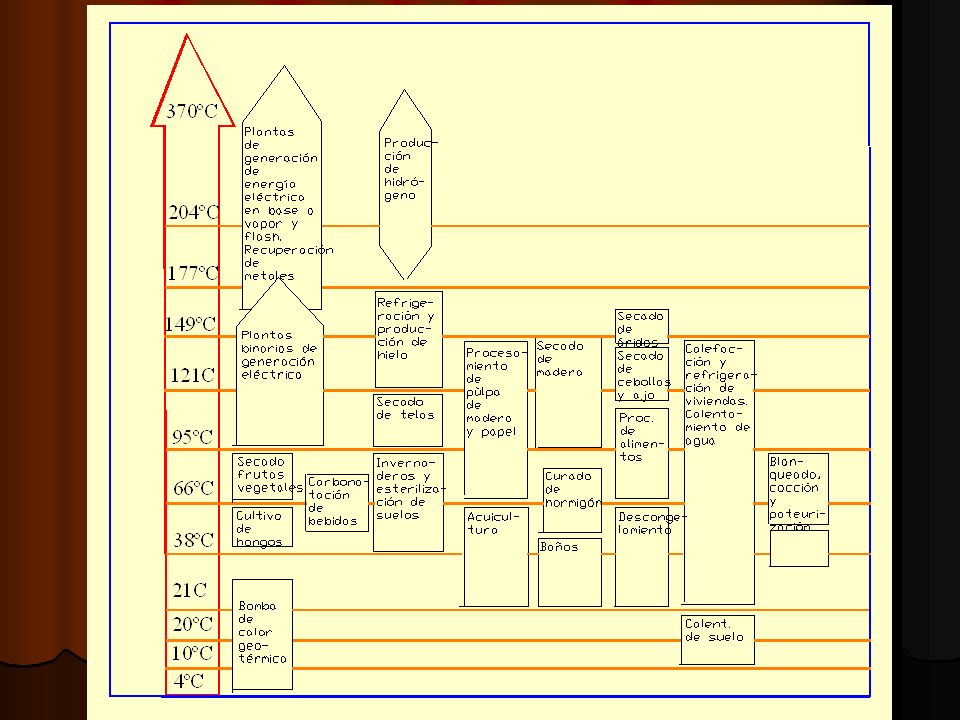

2 Diagrama de Lindal

3

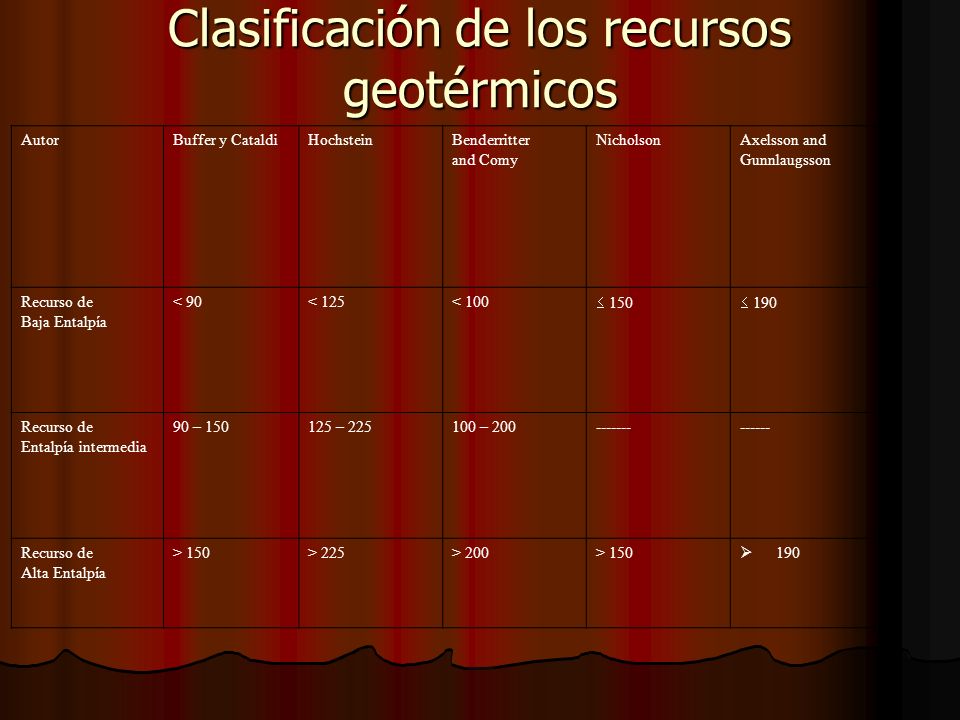

4 Clasificación de los recursos geotérmicos AutorBuffer y CataldiHochsteinBenderritter and Comy NicholsonAxelsson and Gunnlaugsson Recurso de Baja Entalpía < 90< 125< 100  150  190 Recurso de Entalpía intermedia 90 – 150125 – 225100 – 200------------- Recurso de Alta Entalpía > 150> 225> 200> 150  190

5 Esquema del reservorio

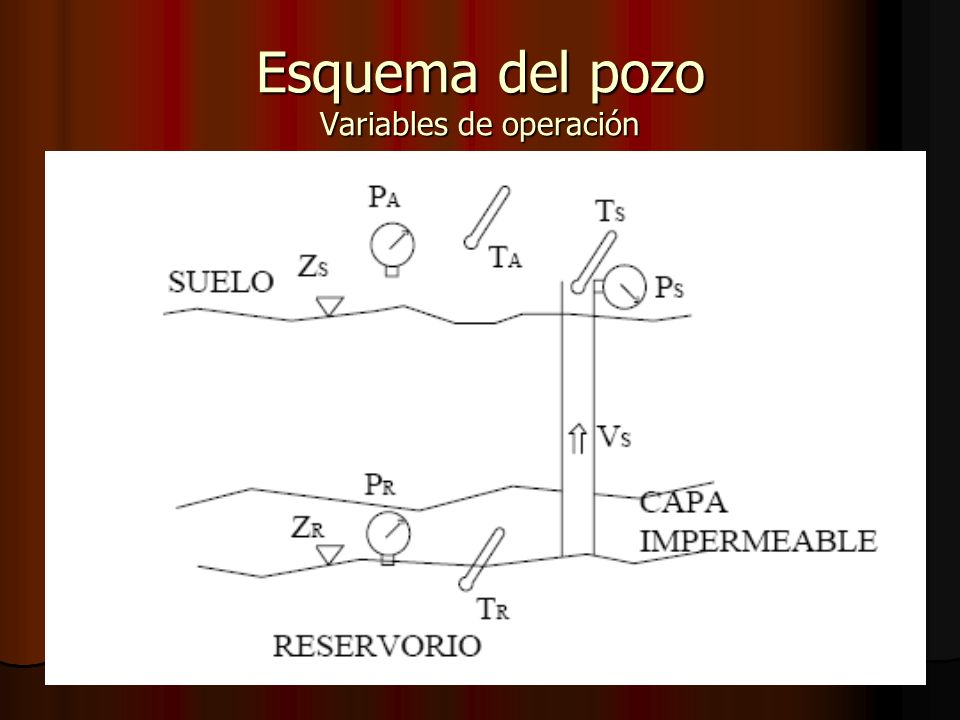

6 Esquema del pozo Variables de operación

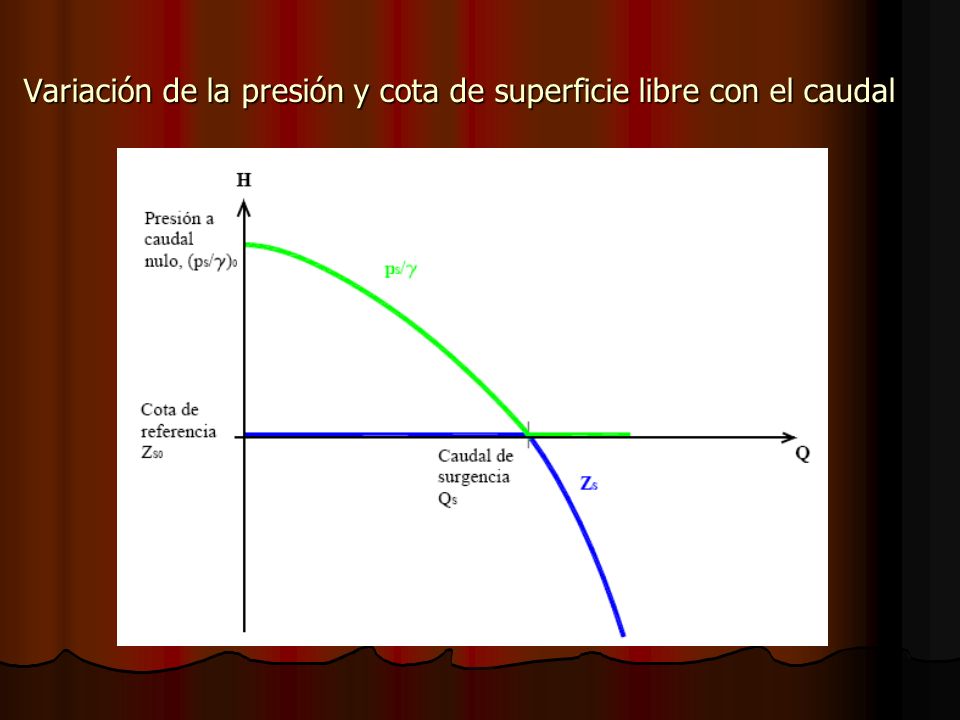

7 Variación de la presión y cota de superficie libre con el caudal

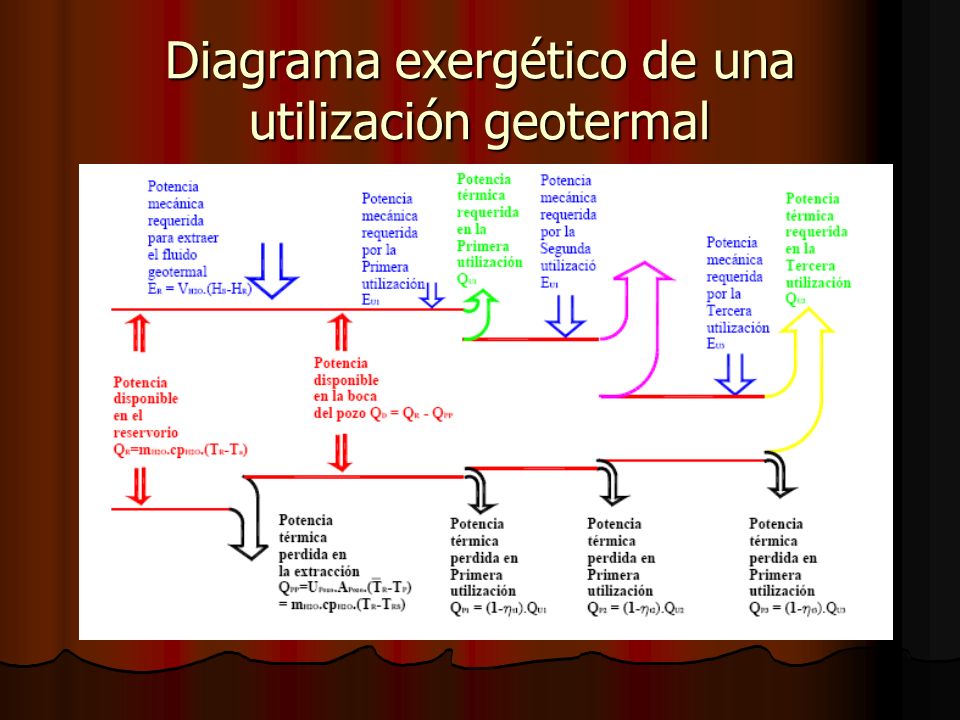

8 Diagrama exergético de una utilización geotermal

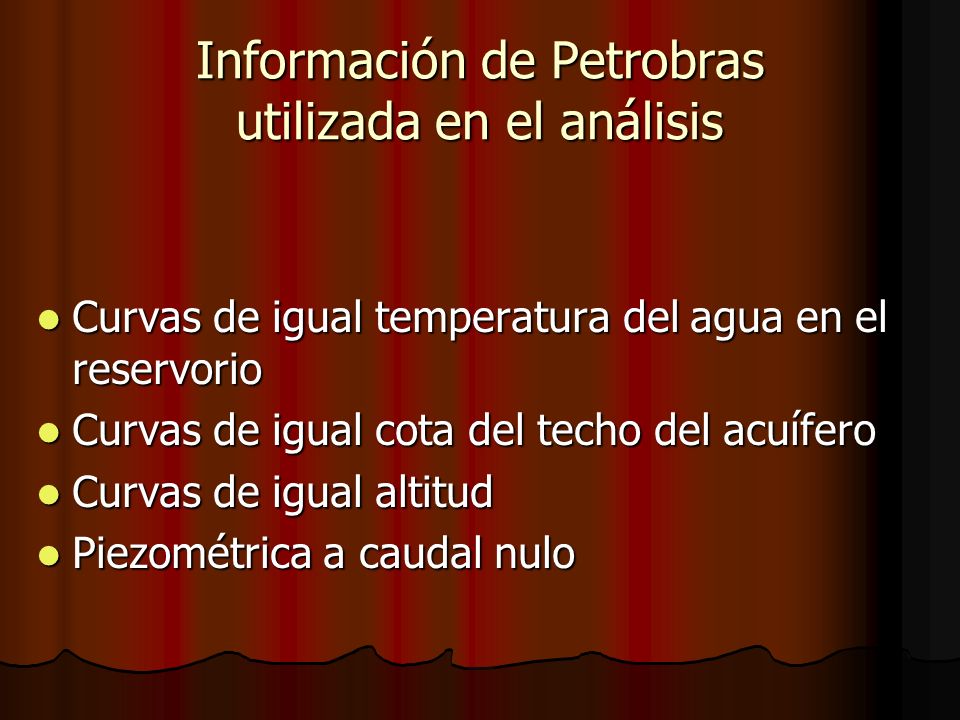

9 Información de Petrobras utilizada en el análisis Curvas de igual temperatura del agua en el reservorio Curvas de igual temperatura del agua en el reservorio Curvas de igual cota del techo del acuífero Curvas de igual cota del techo del acuífero Curvas de igual altitud Curvas de igual altitud Piezométrica a caudal nulo Piezométrica a caudal nulo

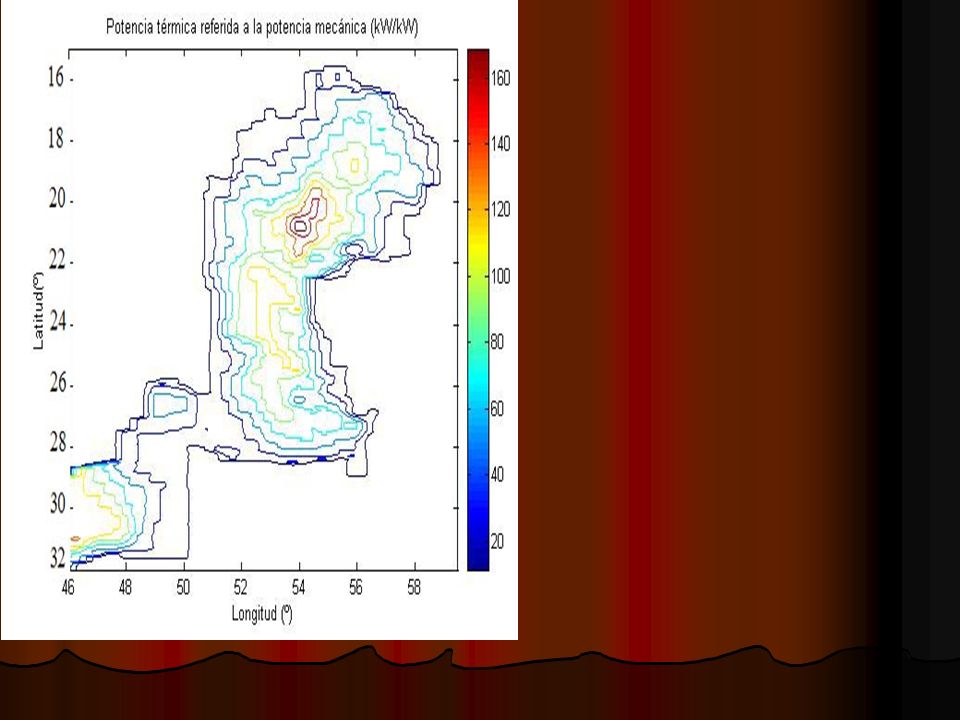

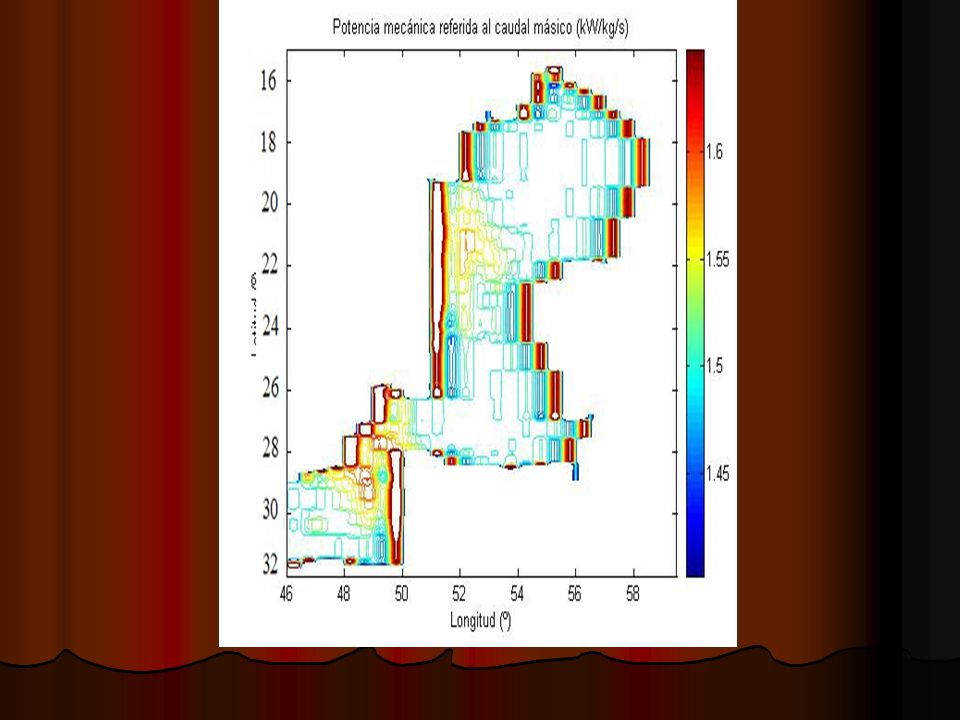

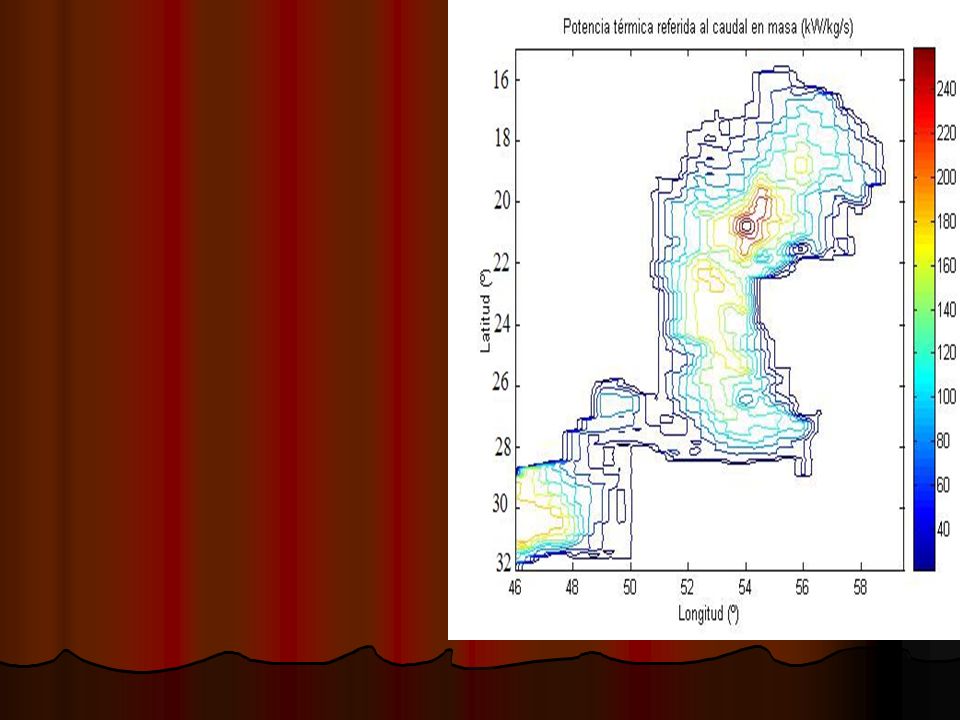

10 Resultados

11

12

13

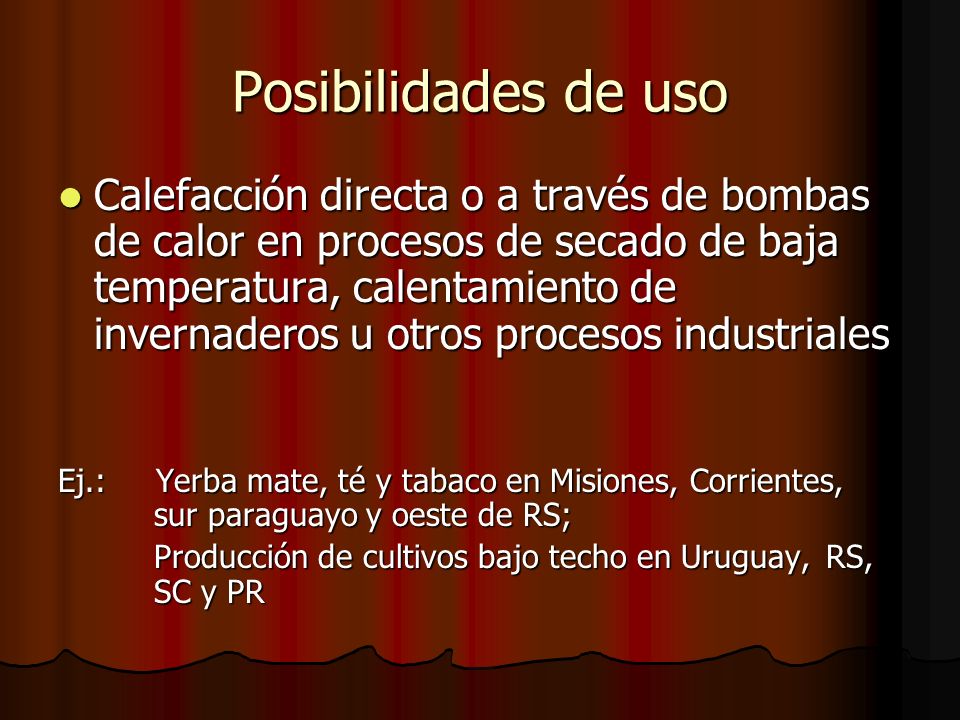

14 Posibilidades de uso Calefacción directa o a través de bombas de calor en procesos de secado de baja temperatura, calentamiento de invernaderos u otros procesos industriales Calefacción directa o a través de bombas de calor en procesos de secado de baja temperatura, calentamiento de invernaderos u otros procesos industriales Ej.: Yerba mate, té y tabaco en Misiones, Corrientes, sur paraguayo y oeste de RS; Producción de cultivos bajo techo en Uruguay, RS, SC y PR Producción de cultivos bajo techo en Uruguay, RS, SC y PR

15 Posibilidades de uso Refrigeración, mediante sistemas de absorción adecuados para temperaturas inferiores a 80°C Refrigeración, mediante sistemas de absorción adecuados para temperaturas inferiores a 80°C Ej.: Mantenimiento de cadena de frío, en SP y N de Brasil

16 Es recomendable y factible el uso en cadena del agua

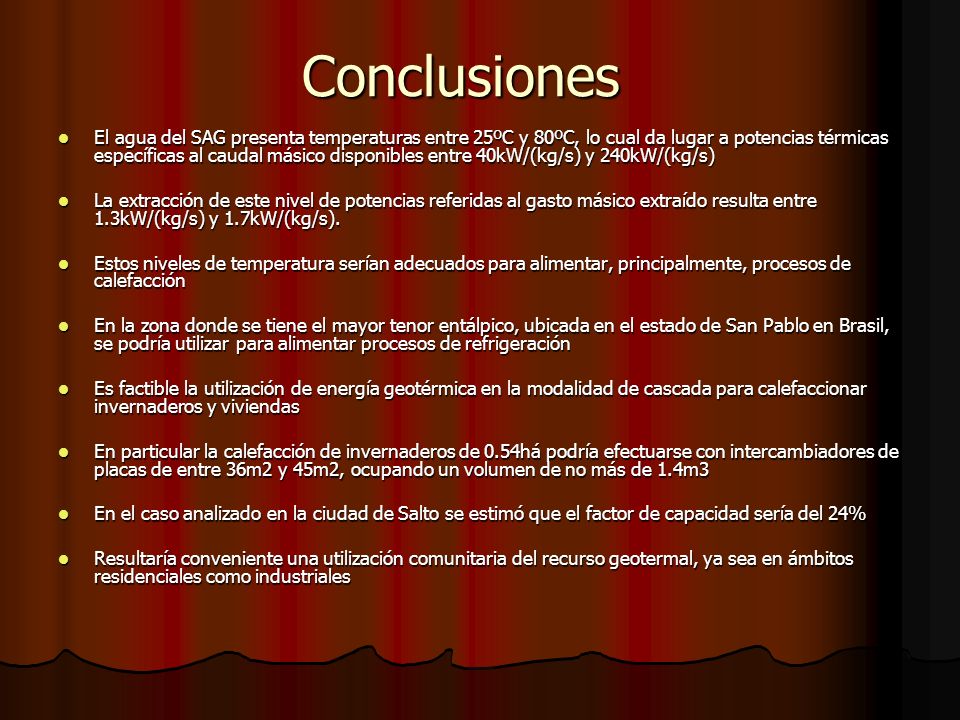

17 Conclusiones El agua del SAG presenta temperaturas entre 25ºC y 80ºC, lo cual da lugar a potencias térmicas específicas al caudal másico disponibles entre 40kW/(kg/s) y 240kW/(kg/s) El agua del SAG presenta temperaturas entre 25ºC y 80ºC, lo cual da lugar a potencias térmicas específicas al caudal másico disponibles entre 40kW/(kg/s) y 240kW/(kg/s) La extracción de este nivel de potencias referidas al gasto másico extraído resulta entre 1.3kW/(kg/s) y 1.7kW/(kg/s). La extracción de este nivel de potencias referidas al gasto másico extraído resulta entre 1.3kW/(kg/s) y 1.7kW/(kg/s). Estos niveles de temperatura serían adecuados para alimentar, principalmente, procesos de calefacción Estos niveles de temperatura serían adecuados para alimentar, principalmente, procesos de calefacción En la zona donde se tiene el mayor tenor entálpico, ubicada en el estado de San Pablo en Brasil, se podría utilizar para alimentar procesos de refrigeración En la zona donde se tiene el mayor tenor entálpico, ubicada en el estado de San Pablo en Brasil, se podría utilizar para alimentar procesos de refrigeración Es factible la utilización de energía geotérmica en la modalidad de cascada para calefaccionar invernaderos y viviendas Es factible la utilización de energía geotérmica en la modalidad de cascada para calefaccionar invernaderos y viviendas En particular la calefacción de invernaderos de 0.54há podría efectuarse con intercambiadores de placas de entre 36m2 y 45m2, ocupando un volumen de no más de 1.4m3 En particular la calefacción de invernaderos de 0.54há podría efectuarse con intercambiadores de placas de entre 36m2 y 45m2, ocupando un volumen de no más de 1.4m3 En el caso analizado en la ciudad de Salto se estimó que el factor de capacidad sería del 24% En el caso analizado en la ciudad de Salto se estimó que el factor de capacidad sería del 24% Resultaría conveniente una utilización comunitaria del recurso geotermal, ya sea en ámbitos residenciales como industriales Resultaría conveniente una utilización comunitaria del recurso geotermal, ya sea en ámbitos residenciales como industriales
