1 GLOBAL TARGET S.A. Implementación de HotSpot en Hotel Plaza Rosa,
“Estructura de difícil acceso de señal Wi-Fi” Juan Manuel Díaz Gómez

2 Expositor Juan Manuel Díaz Gómez Ingeniero de Proyectos
Global Target S.A. Itagüí-Antioquia. Profesión: Ingeniero de Telecomunicaciones Universidad Santo Tomás. Experto en: hotspot, mangle, QoS, Wireless, wds, Nstreme, queue tree, firewall, web proxy, nat, layer 7, VoIP, Authentication and Accounting with Radius, Scripting, DUDE, user manager, tunnels and vpn, Virtual AP.

3 Descripción de la Solución
La solución consiste en el diseño, la implementación y puesta en marcha de una red inalámbrica en el Hotel Plaza Rosa garantizando un 100% de cubrimiento inalámbrico del hotel, esto incluye el lobby, las habitaciones, el restaurante, el centro de negocios y el salón de convenciones del noveno piso El diseño propuesto por GLOBAL TARGET, basado en la experiencia consiste en ubicar 6 radio bases en sitios estratégicos para iluminar exteriormente todas las fachadas del Hotel Plaza Rosa; adicionalmente, se interconectan a través de cableado, 8 access points Mikrotik, en sitios centrales de cada piso de habitaciones, dando como resultado un cubrimiento del 100% del hotel para que cualquier huésped pueda tener acceso en cualquier lugar del mismo de manera transparente como si fuera un solo hotspot a través de un solo Access point, gracias a las prestaciones que poseen los equipos a utilizar específicamente bridging entre interfaces.

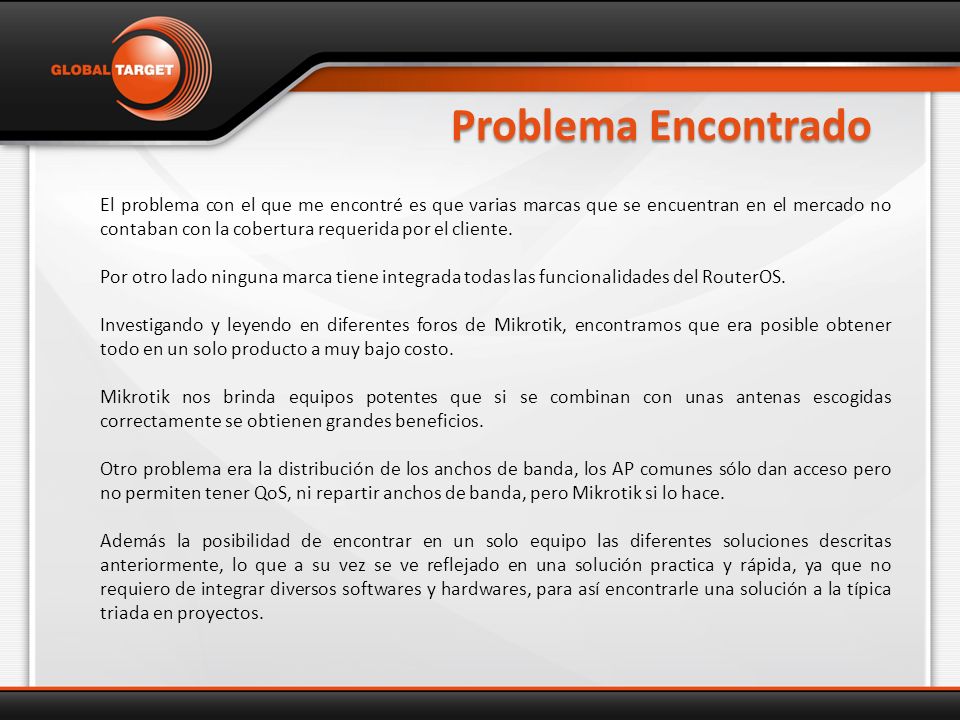

4 Problema Encontrado El problema con el que me encontré es que varias marcas que se encuentran en el mercado no contaban con la cobertura requerida por el cliente. Por otro lado ninguna marca tiene integrada todas las funcionalidades del RouterOS. Investigando y leyendo en diferentes foros de Mikrotik, encontramos que era posible obtener todo en un solo producto a muy bajo costo. Mikrotik nos brinda equipos potentes que si se combinan con unas antenas escogidas correctamente se obtienen grandes beneficios. Otro problema era la distribución de los anchos de banda, los AP comunes sólo dan acceso pero no permiten tener QoS, ni repartir anchos de banda, pero Mikrotik si lo hace. Además la posibilidad de encontrar en un solo equipo las diferentes soluciones descritas anteriormente, lo que a su vez se ve reflejado en una solución practica y rápida, ya que no requiero de integrar diversos softwares y hardwares, para así encontrarle una solución a la típica triada en proyectos.

5 Beneficios con MIkrotik
Los beneficios que nos brinda Mikrotik para hacer esta solución son: 1)Costos bajos 2)Estabilidad 3)Permanentemente en desarrollo 4)Muy buen soporte, cuenta con una gran comunidad 5)Compatibilidad con muchos otros fabricantes 6)Integración de muchas funcionalidades en un solo producto

6 Distribución de Equipos

7 Estructura Edificio

8 Topología de Red

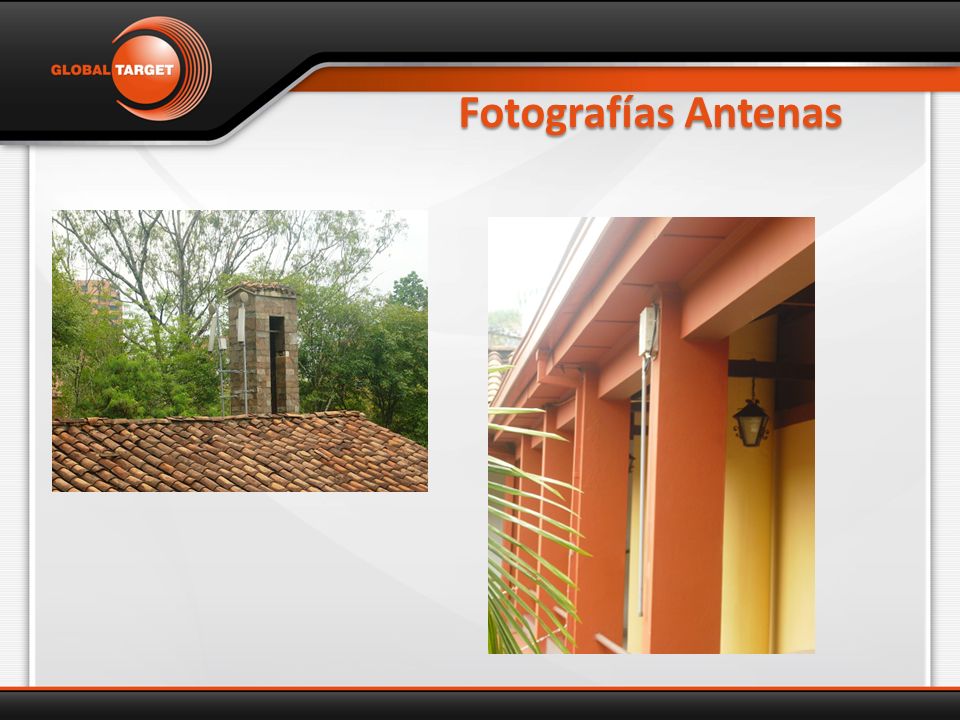

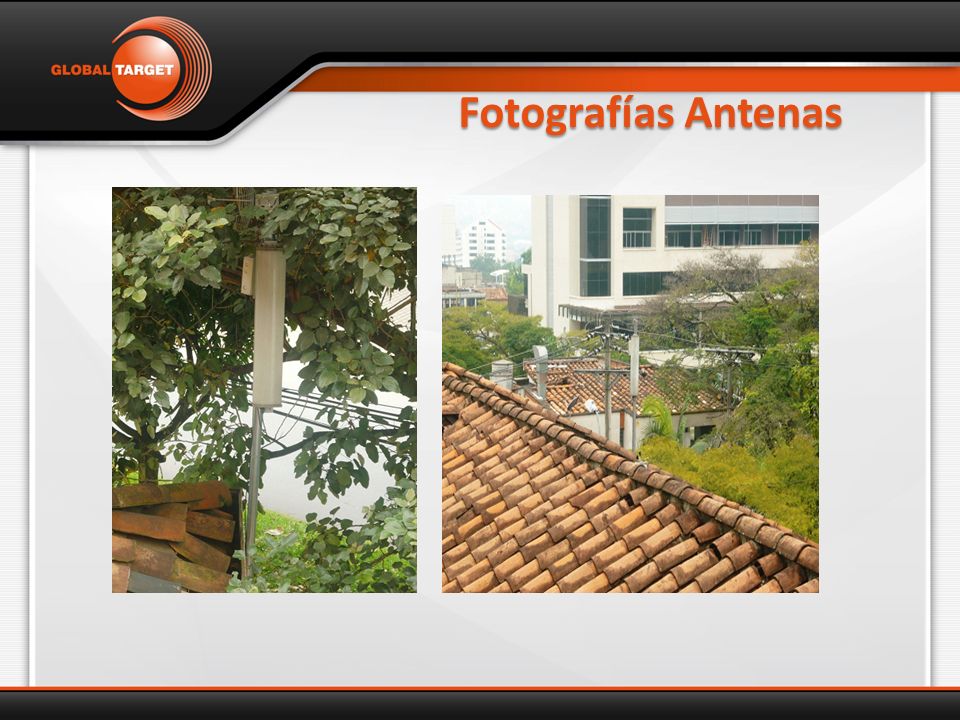

9 Fotografías Antenas

10 Fotografías Antenas

11 Fotografías Antenas

12 Fotografías Antenas

13 Configuración Contamos con una RB433AH como equipo principal, encargado de administrar el Hotspot. Está en WDS toda la red, y se utilizan diferentes frecuencias pero el mismo SSID en todo el Hotel, el WDS es estático para evitar que puntos con baja señal intenten conectarse y se produzcan fallas en el servicio.

14 Frecuencias Usadas La malla exterior está conformada por 6 RB433AH (minipci Ubiquiti xr5), y configuradas en WDS trabajando en la fecuencia de 5.8Ghz este es el backhaul. Para la red de acceso de los usurios estas mismas RB433AH tienen conectadas antenas sectoriales de 120 grados trabajando en la frecuencia de 2.4 Ghz (minipci r52H). En cada uno de los pisos se ubicaron en puntos estratégicos RB433 con Minipci r52H en cajas indoor, lo que nos garantiza tener full señal en toda la estructura.

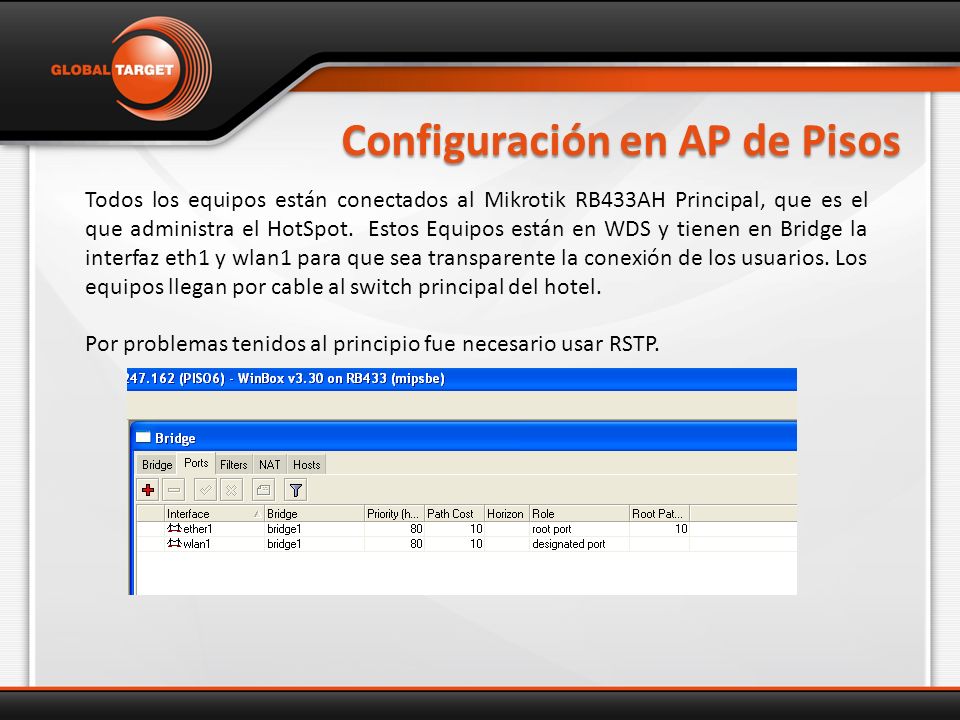

15 Configuración en AP de Pisos
Todos los equipos están conectados al Mikrotik RB433AH Principal, que es el que administra el HotSpot. Estos Equipos están en WDS y tienen en Bridge la interfaz eth1 y wlan1 para que sea transparente la conexión de los usuarios. Los equipos llegan por cable al switch principal del hotel. Por problemas tenidos al principio fue necesario usar RSTP.

16 Configuración en AP de pisos
En los pisos para evitar que se traslapen las frecuencias se van intercalando, es decir piso 1 tiene 2412Mhz, el piso 2 tiene 2437Mhz, el piso 3 tiene 2462Mhz, y así volvemos a empezar el uso de frecuencias hasta el piso 9.

17 Configuración en AP de Backhaul
Estos equipos están en WDS estático, y las dos tarjetas wireless están en bridge.

18 Configuración en AP de Backhaul
Para el accesos de los usuarios vemos la red en la frecuencia de 2.4Ghz

19 Hotspot del Hotel Para administrar los accesos de los usuarios al servicio de internet que brinda el Hotel se implemento un Hotspot y la gestión de los usuarios se hace por medio de User Manager para evitar que el personal de administración de sistemas del Hotel acceda a la configuración del Router.

20 User Manager Usando el Radius del Mikrotik Principal RB433AH tenemos implementado el User Manager para administrar los diferentes créditos de los usuarios que requieren el servicio de Internet, y generar usuarios con sus contraseñas.

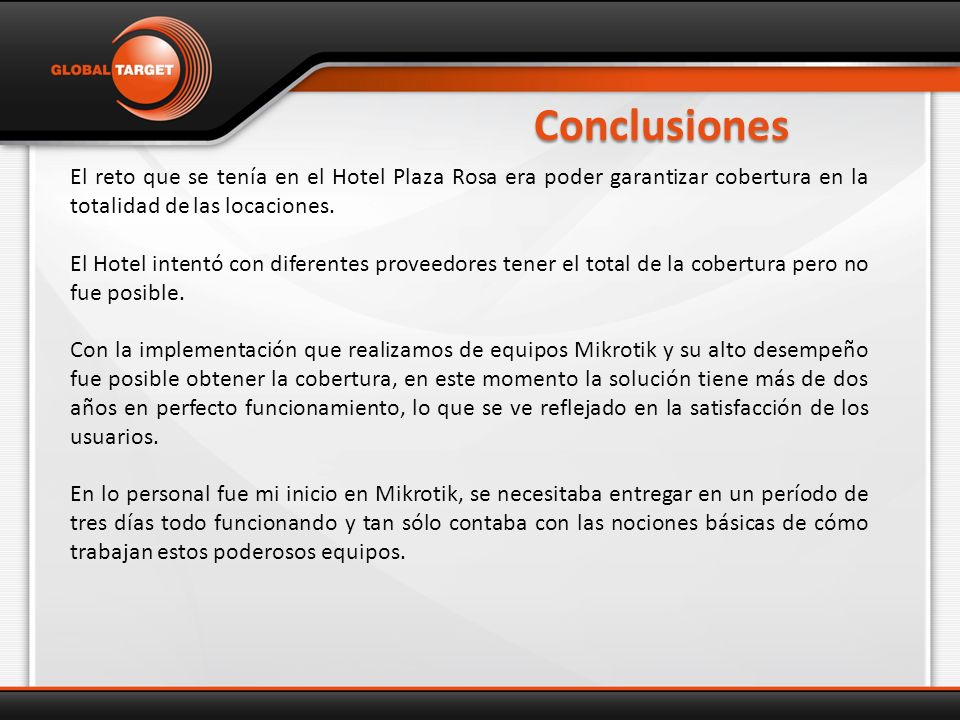

21 Conclusiones El reto que se tenía en el Hotel Plaza Rosa era poder garantizar cobertura en la totalidad de las locaciones. El Hotel intentó con diferentes proveedores tener el total de la cobertura pero no fue posible. Con la implementación que realizamos de equipos Mikrotik y su alto desempeño fue posible obtener la cobertura, en este momento la solución tiene más de dos años en perfecto funcionamiento, lo que se ve reflejado en la satisfacción de los usuarios. En lo personal fue mi inicio en Mikrotik, se necesitaba entregar en un período de tres días todo funcionando y tan sólo contaba con las nociones básicas de cómo trabajan estos poderosos equipos.
